Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50832*01
special wheels for passenger cars 7,5 J x 17 H2
Nummer der Genehmigung: 50832 Erweiterung Nr.: 01
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
RD7570
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50832 Erweiterung Nr.: 01
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50832*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
21.12.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0155-16-MURD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50832 Erweiterung Nr.: 01
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-8
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50832*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50832 Erweiterung Nr.: 01
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 05.01.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50832*01
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 1 von 20
Fahrzeughersteller : AUDI, SEAT, SEAT, S.A., SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
PEX RD7570/PEX ohne 57,1 610 2150 04/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A1, S1
§ 22 50832*01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8X e1*2007/46*0414*.. 60 - 141 205/40R17 84W 2-türig; 4-türig;
205/45R17 84W Frontantrieb;
215/40R17 51G 10B; 11B; 11G; 11H;
225/40R17 86 12K; 51A; 71K; 721;
729; 73C; 74D; 76S
8X e1*2007/46*0414*.. 170 215/40R17 51G S1 Sportback; S1;
225/35R17 86 Allradantrieb;
225/40R17 86 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76S
Verkaufsbezeichnung: AUDI A2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8Z e1*2001/116*0131*.., 55 - 81 205/40R17 80 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
e1*98/14*0131*.. 24M; 367 12A; 51A; 71K; 721;
73C; 74D; 916
Verkaufsbezeichnung: AUDI A3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8L e1*95/54*0042*.., 66 - 132 205/50R17 89 11A; 24M; 367 nur bis
e1*98/14*0042*.. 215/45R17 87 11A; 24M; 367 e1*98/14*0042*13;
225/45R17 90 VEF; 11A Allradantrieb;
235/40R17 90 nicht Allradantrieb; 11A; Frontantrieb;
21B; 22B; 24D; 24J; 10B; 11B; 11G; 11H;
367; 66A; 684 12A; 51A; 71K; 721;
235/40R17 90 Allradantrieb; 11A; 21B; 73C; 74D
22B; 24D; 24J; 367;
66A
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 2 von 20
Verkaufsbezeichnung: AUDI A3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8L e1*98/14*0042*.. 66 - 132 205/50R17 89 11A; 21B; 22F; 24J; ab e1*98/14*0042*14;
24M; 367 Allradantrieb;
215/45R17 87 11A; 24J; 24M Frontantrieb;
225/45R17-90 11A; 22F; 24J; 24M 10B; 11B; 11G; 11H;
235/40R17 90 nicht Allradantrieb; 11A; 12A; 51A; 71K; 721;
21B; 22F; 24D; 24J; 73C; 74D
367; 66A; 684
235/40R17 90 Allradantrieb; 11A; 21B;
22F; 24D; 24J; 367;
66A
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8N e1*2001/116*0089*.., 132 - 140 215/45R17 87 51J Roadster; Coupe;
e1*97/27*0089*.., Allradantrieb;
e1*98/14*0089*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
8N e1*2001/116*0089*.., 110 - 140 215/45R17 87 51J Roadster; Coupe;
e1*97/27*0089*.., Frontantrieb;
e1*98/14*0089*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
§ 22 50832*01
73C; 74D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : KJ; NH; 1M; 6J; 6JN; 6L
140 Nm für Typ : KJ
Verkaufsbezeichnung: IBIZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6J e9*2001/116*0067*.. 44 - 77 195/40R17 81 5DV Kombi; Frontantrieb;
44 - 110 195/45R17 85 10B; 11B; 11G; 11H;
205/40R17 84 11A; 245 12A; 51A; 71K; 721;
205/45R17 84 729; 73C; 74D
215/35R17 83 11A; 245
215/40R17 87 11A; 245
225/35R17 82 11A; 21P; 22I; 24J; 248
225/35R17 86 11A; 21P; 22I; 24J; 248
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 3 von 20
Verkaufsbezeichnung: IBIZA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6J e9*2001/116*0067*.. 44 - 77 205/40R17 80 11A; 24J; 24M; 5DA; Nicht Fz mit
6JN e9*2007/46*0001*.. 51J "SeatSport"Bremse;
215/40R17 83 11A; 24J; 24M Schrägheck;
225/35R17 82 11A; 21P; 22I; 24J; Frontantrieb;
24M 10B; 11B; 11G; 11H;
44 - 110 205/40R17 84 11A; 24J; 24M; 51J 12A; 51A; 71K; 721;
44 - 132 215/40R17 11A; 24J; 24M; 51G 73C; 74D
215/40R17 87 11A; 24J; 24M
225/35R17 86 11A; 21P; 22I; 24J;
24M
Verkaufsbezeichnung: IBIZA, ARONA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
KJ e9*2007/46*3134*.. 70 - 110 205/50R17 89 11A; 24J; 248; 26J; ARONA; Frontantrieb;
27H 10B; 11B; 11G; 11H;
205/55R17 91 11A; 24J; 248; 26J; 12A; 51A; 71K; 721;
27H 73C; 74D; 76S; 77E
215/45R17 87 11A; 24J; 248; 26N;
27H
215/50R17 91 11A; 241; 244; 246;
26J; 27F
225/45R17 91 11A; 24J; 248; 26J;
§ 22 50832*01
27H
225/50R17 94 11A; 24C; 244; 26J;
27F
235/45R17 94 11A; 241; 244; 246;
26J; 27F
245/45R17 95 11A; 24C; 244; 26J;
27F
KJ e9*2007/46*3134*.. 48 - 85 195/45R17 81 11A; 24J; 248 IBIZA;
205/45R17 84 11A; 24J; 248 10B; 11B; 11G; 11H;
205/50R17 89 11A; 24C; 244; 26B; 12A; 51A; 71K; 721;
26N 73C; 74D; 76S; 77E
215/40R17 83 11A; 241; 244; 246;
26P
215/45R17 87 11A; 241; 244; 246;
26B
225/40R17 86 11A; 24C; 244; 26P
225/45R17 91 11A; 24C; 244; 26B;
26N
Verkaufsbezeichnung: IBIZA,CORDOBA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6L e9*2001/116*0041*.., 44 - 77 205/40R17 80 11A; 21B; 24J; 24M; IBIZA; CORDOBA;
e9*98/14*0041*.. 5DA Nicht
Fz mit
44 - 132 205/40R17 84 11A; 21B; 24J; 24M "SeatSport"Bremse;
215/35R17 83W 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 916
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 4 von 20
Verkaufsbezeichnung: SEAT TOLEDO/LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1M e9*97/27*0026*.. 154 - 165 225/45R17 11A; 22B; 24J; 24M; Limousine;
51G Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
1M e9*97/27*0026*.., 50 - 132 205/50R17-89 11A; 22B; 24J; 24M; Limousine;
e9*98/14*0026*.. 367 Frontantrieb;
215/45R17 87 11A; 22B; 24J; 24M 10B; 11B; 11G; 11H;
225/45R17-90 VEF; 11A; 22B 12A; 51A; 71K; 721;
235/40R17-90 11A; 22B; 22F; 24C; 73C; 74D
24D; 367; 66A; 684
1M e9*98/14*0026*.. 110 - 150 205/50R17 89 11A; 367 Limousine;
215/45R17 87 Allradantrieb;
225/45R17 11A; 21B; 51G 10B; 11B; 11G; 11H;
235/40R17 90 11A; 21B; 24J; 24M; 12A; 51A; 71K; 721;
367; 66A 73C; 74D
Verkaufsbezeichnung: TOLEDO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e11*2007/46*0251*.. 55 - 92 195/40R17 81 11A; 26P; 5DV ab
195/45R17 85 11A; 26P e11*2007/46*0251*01;
205/40R17 84 11A; 245; 248; 26P; Limousine;
§ 22 50832*01
27H 10B; 11B; 11G; 11H;
205/45R17 84 11A; 248; 26P; 27H 12A; 51A; 71K; 721;
215/35R17 83 11A; 245; 248; 26B; 73C; 74D
27H
215/40R17 83 11A; 245; 248; 26B;
27H
225/35R17 82 11A; 24J; 248; 26B;
26N; 27H
225/40R17 86 11A; 24J; 248; 26B;
26N; 27H
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FABIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6Y e11*98/14*0123*.. 37 - 85 205/40R17 80 11A; 24D; 24J Schrägheck;
37 - 96 205/40R17 84 11A; 24D; 24J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 5 von 20
Verkaufsbezeichnung: FABIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6Y e11*98/14*0123*.. 44 - 85 205/40R17 80 11A; 24J; 24M Kombi; Stufenheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
Verkaufsbezeichnung: PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J N083 51 - 63 195/40R17 81 11A; 22H; 24J; 24M; Frontantrieb;
5DV; 51J 10B; 11B; 11G; 11H;
205/40R17 80 11A; 22H; 24J; 24M; 12A; 51A; 71K; 721;
5DA 73C; 74D
205/40R17 84 11A; 22H; 24J; 24M
215/35R17 83 11A; 22F; 24D; 24J;
5DW
215/40R17 83 11A; 22F; 24D; 24J;
5DW
225/35R17 82 11A; 22F; 24C; 24D;
5DK
225/35R17 86 11A; 22F; 24C; 24D
Verkaufsbezeichnung: RAPID
§ 22 50832*01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NH e11*2007/46*0250*.. 55 - 92 195/40R17 81 11A; 26P; 5DV ab
195/45R17 85 11A; 26P e11*2007/46*0250*01;
205/40R17 84 11A; 245; 248; 26P; RAPID SPACEBACK;
27H Limousine;
205/45R17 84 11A; 248; 26P; 27H 10B; 11B; 11G; 11H;
215/35R17 83 11A; 245; 248; 26B; 12A; 51A; 71K; 721;
27H 73C; 74D
215/40R17 83 11A; 245; 248; 26B;
27H
225/35R17 82 11A; 24J; 248; 26B;
26N; 27H
225/40R17 86 11A; 24J; 248; 26B;
26N; 27H
Verkaufsbezeichnung: ROOMSTER, FABIA, PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2001/116*0291*.., 47 - 77 195/40R17 81 11A; 22H; 24J; 24M; Roomster, Praktik;
e11*2007/46*0013*.. 5DV; 51J Nicht Scout;
205/40R17 80 11A; 22H; 24J; 24M; Frontantrieb;
5DA 10B; 11B; 11G; 11H;
205/40R17 84 11A; 22H; 24J; 24M 12A; 51A; 71K; 721;
215/35R17 83 11A; 22F; 24D; 24J; 73C; 74D
5DW
215/40R17 83 11A; 22F; 24D; 24J;
5DW
225/35R17 82 11A; 22F; 24C; 24D;
5DK
225/35R17 86 11A; 22F; 24C; 24D
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 6 von 20
Verkaufsbezeichnung: ROOMSTER, FABIA, PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2001/116*0291*.., 44 - 77 195/40R17 81 11A; 24J; 24M; 5DV; Nicht Scout; Fabia
e11*2007/46*0013*.. 51J Kombi; bis
215/35R17 83 11A; 22M; 22P; 24D; e11*2007/46*0013*19;
24J bis
215/40R17 83 11A; 22M; 22P; 24D; e11*2001/116*0291*42;
24J Frontantrieb;
44 - 132 205/40R17 84 11A; 24D; 24J 10B; 11B; 11G; 11H;
215/35R17 83W 11A; 22M; 22P; 24D; 12A; 51A; 71K; 721;
24J 729; 73C; 74D
215/40R17 83W 11A; 22M; 22P; 24D;
24J
5J e11*2001/116*0291*.. 44 - 77 215/35R17 83 11A; 22M; 22P; 24D; Nicht Scout; Fabia
24J Kombi; bis
215/40R17 83 11A; 22M; 22P; 24D; e11*2007/46*0013*19;
24J bis
44 - 132 205/40R17 84 11A; 24D; 24J e11*2001/116*0291*42;
215/35R17 83W 11A; 22M; 22P; 24D; Frontantrieb;
24J 10B; 11B; 11G; 11H;
215/40R17 83W 11A; 22M; 22P; 24D; 12A; 51A; 71K; 721;
24J 729; 73C; 74D
5J e11*2001/116*0291*.., 44 - 77 205/40R17 80 11A; 24D; 24J; 5DA Fabia Schrägheck; bis
e11*2007/46*0013*..
§ 22 50832*01
215/35R17 83 11A; 22H; 24D; 24J e11*2007/46*0013*19;
215/40R17 83 11A; 22H; 24D; 24J bis
225/35R17 82 11A; 22H; 24C; 24D; e11*2001/116*0291*42;
5DK Frontantrieb;
44 - 132 205/40R17 84 11A; 24D; 24J 10B; 11B; 11G; 11H;
215/35R17 83W 11A; 22H; 24D; 24J 12A; 51A; 71K; 721;
215/40R17 83W 11A; 22H; 24D; 24J 73C; 74D
225/35R17 86 11A; 22H; 24C; 24D
5J e11*2001/116*0291*.., 55 - 77 205/40R17 84 11A; 24M Roomster Scout;
e11*2007/46*0013*..
215/35R17 83 11A; 22I; 24J; 24M; Frontantrieb;
5DW 10B; 11B; 11G; 11H;
215/40R17 83 11A; 22I; 24J; 24M; 12A; 51A; 71K; 721;
5DW 729; 73C; 74D
215/40R17 87 11A; 22I; 24J; 24M
225/35R17 86 11A; 22I; 24D; 24J
5J e11*2001/116*0291*.., 44 - 77 195/40R17 81 11A; 24J; 24M; 5DV; Fabia Schrägheck; bis
e11*2007/46*0013*.. 51J e11*2007/46*0013*19;
205/40R17 80 11A; 24D; 24J; 5DA bis
215/35R17 83 11A; 22H; 24D; 24J e11*2001/116*0291*42;
215/40R17 83 11A; 22H; 24D; 24J Frontantrieb;
225/35R17 82 11A; 22H; 24C; 24D; 10B; 11B; 11G; 11H;
5DK 12A; 51A; 71K; 721;
44 - 132 205/40R17 84 11A; 24D; 24J 73C; 74D
215/35R17 83W 11A; 22H; 24D; 24J
215/40R17 83W 11A; 22H; 24D; 24J
225/35R17 86 11A; 22H; 24C; 24D
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 7 von 20
Verkaufsbezeichnung: ROOMSTER, FABIA, PRAKTIK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5J e11*2001/116*0291*.., 44 - 81 195/40R17 81 11A; 248; 26P; 27H nur Fabia; ab
e11*2007/46*0013*..
195/45R17 81 11A; 248; 26B; 27H e11*2007/46*0013*20;
205/40R17 84 11A; 245; 248; 26P; ab
27H e11*2001/116*0291*43;
215/40R17 83 11A; 24J; 248; 26B; Kombilimousine;
27H Schräghecklimousine;
225/35R17 82 11A; 24J; 244; 26B; Frontantrieb;
27F 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1U e11*2001/116*0066*.., 44 - 88 215/45R17 87 11A; 24J; 24M nicht für gepanzerte
e11*2007/46*0011*..,
e11*95/54*0066*..
44 - 132 205/50R17 89 11A; 22F; 24J; 24M Fz; Kombi; Limousine;
215/45R17 87W 11A; 24J; 24M Allradantrieb;
225/45R17-90 11A; 22F; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
§ 22 50832*01
73C; 74D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : 1H; 1HX0; 1HX0F; 35 I; 53 I
120 Nm für Typ : 1J; 1Y; 5Z; 6R; 9C; 9N
130 Nm für Typ : AW
Verkaufsbezeichnung: FOX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5Z e1*2001/116*0301*.. 40 - 55 205/40R17 80 11A; 22P; 24J; 24M nicht FOX Cross;
215/35R17 79 11A; 22I; 22P; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
225/35R17 82 11A; 22B; 22Q; 24C; 73C; 74D
24D
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 8 von 20
Verkaufsbezeichnung: GOLF / BORA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1J e1*2001/116*0071*.., 50 - 125 215/45R17 87 11A; 24J; 24M GOLF; Limousine;
e1*96/79*0071*.., 235/40R17-90 Frontantrieb; 11A; 22F; Allradantrieb;
e1*98/14*0071*.. 24C; 24D; 367; 66A; Frontantrieb;
684 10B; 11B; 11G; 11H;
50 - 150 205/50R17-89 11A; 22F; 24J; 24M 12A; 51A; 71K; 721;
225/45R17-90 11A; 22F; 24J; 24M 73C; 74D
66 - 150 235/40R17-90 Allradantrieb; 11A; 22F;
24C; 24D; 367; 66A
1J e1*2001/116*0071*.., 50 - 92 215/45R17 87 11A; 24D; 24J BORA(Limousine);
GOLF
e1*96/79*0071*.., 50 - 125 215/45R17 87W 11A; 24D; 24J VARIANT; BORA
VARIANT;
e1*98/14*0071*.. 235/40R17-90 Frontantrieb; 11A; 22F; Allradantrieb;
24C; 24D; 367; 66A; Frontantrieb;
684 10B; 11B; 11G; 11H;
50 - 150 205/50R17-89 11A; 22F; 24J; 24M 12A; 51A; 71K; 721;
225/45R17-90 11A; 22F; 24D; 24J 73C; 74D
66 - 150 235/40R17-90 Allradantrieb; 11A; 22F;
24C; 24D; 367; 66A
1J e1*2001/116*0071*.., 177 205/50R17 11A; 24J; 24M; 51G Nur Golf R32;
e1*98/14*0071*.. 225/45R17 11A; 22F; 24J; 24M; Allradantrieb;
51G 10B; 10N; 11B; 11G;
§ 22 50832*01
235/40R17 90 11A; 22F; 24C; 24D; 11H; 12A; 51A; 71K;
367; 66A 721; 73C; 74D
Verkaufsbezeichnung: NEW BEETLE CABRIOLET MJ 2002-2010
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Y e1*2001/116*0205*.. 55 - 110 215/45R17 87 11A; 21B; 22B; 24J; Cabrio;
24M 10B; 11B; 11G; 11H;
225/45R17 90 11A; 21B; 22B; 24C; 12A; 51A; 71K; 721;
24D 73C; 74D
235/40R17 90 11A; 21B; 22B; 24C;
24D; 367; 66A; 684
Verkaufsbezeichnung: NEW BEETLE MJ 1997-2010
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9C e1*2001/116*0106*.., 55 - 125 215/45R17 87 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
e1*97/27*0106*.., 24M 12A; 51A; 71K; 721;
e1*98/14*0106*.. 225/45R17-90 11A; 21B; 22B; 24C; 73C; 74D
24D
235/40R17-90 11A; 21B; 22B; 24C;
24D; 367; 66A; 684
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 9 von 20
Verkaufsbezeichnung: Polo
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AW e1*2007/46*1783*.. 48 - 70 195/45R17 81 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71K; 721;
205/45R17 84 11A; 24J; 248; 26B; 73C; 74D; 77E
27H
215/40R17 83 11A; 241; 244; 246;
247; 26B; 26N; 27H
215/45R17 87 11A; 241; 244; 246;
247; 26B; 26N; 27H
225/40R17 86 11A; 24C; 244; 247;
26B; 26N; 27F
225/45R17 91 11A; 24C; 244; 247;
26B; 26N; 27F
Verkaufsbezeichnung: POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6R e1*2001/116*0510*.., 44 - 103 205/40R17 84 11A; 21N; 21P; 248 Nicht Cross Polo;
e1*2007/46*0486*.. 225/35R17 82 11A; 21B; 21N; 22H; Schrägheck;
24J; 244; 5DK Frontantrieb;
44 - 162 215/40R17 87 11A; 21B; 21N; 22H; 10B; 11B; 11G; 11H;
24J; 248 12A; 51A; 71K; 721;
225/35R17 86 11A; 21B; 21N; 22H; 73C; 74D
24J; 244
§ 22 50832*01
110 - 162 205/40R17 84 11A; 21N; 21P; 248;
52J
6R e1*2001/116*0510*.. 51 - 81 205/40R17 84 11A; 21N; 21P; 22I Nur CrossPolo;
215/40R17 87 11A; 21B; 21N; 22H; Schrägheck;
22I Frontantrieb;
225/35R17 82 11A; 21B; 21N; 22H; 10B; 11B; 11G; 11H;
22I; 5DK 12A; 51A; 71K; 721;
225/35R17 86 11A; 21B; 21N; 22H; 73C; 74D
22I
Verkaufsbezeichnung: VW CORRADO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
53 I E664/1 85 - 118 205/40R17 11A; 22B; 24M; 631 nur FAHRWERK II
215/40R17-83 11A; 21B; 22B; 24D; lt.ABE;
24J; 54A 10B; 11B; 11G; 11H;
140 205/40R17 11A; 22B; 24M; 637 12A; 51A; 71K; 721;
215/40R17 11A; 21B; 22B; 24D; 73C; 74D
24J; 54A; 631
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 10 von 20
Verkaufsbezeichnung: VW GOLF, VENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1H e1*96/79*0068*.. 66 - 110 205/40R17 Nur bis 900 kg zul. Limousine;
1HX0 F804 ACHSLAST; 11A; 21B; Frontantrieb;
22B; 631 10B; 11B; 11G; 11H;
215/40R17-83 11A; 21B; 22B; 22F; 12A; 51A; 71K; 721;
24M; 54A 73C; 74D
66 - 128 205/40R17 Nur bis 955 kg zul.
ACHSLAST; 11A; 21B;
22B; 637
215/40R17 VD4; 11A; 21B; 22B;
22F; 24M; 54A
215/40R17 Nur bis 955 kg zul.
ACHSLAST; 11A; 21B;
22B; 22F; 24M; 54A;
631
1HX0F F894 66 - 85 205/40R17 11A; 21B; 22B; 637 10B; 11B; 11G; 11H;
215/40R17-83 11A; 21B; 22B; 22F; 12A; 51A; 71K; 721;
24M; 54A 73C; 74D
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
35 I E657/1 81 - 128 215/40R17 VD1 ab Nachtrag 5;
10B; 11B; 11G; 11H;
§ 22 50832*01
12A; 51A; 71K; 721;
73C; 74D
Verkaufsbezeichnung: VW POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9N e1*2001/116*0174*.. 132 205/40R17 84 11A; 21B; 22B; 24J; nur Polo GTI "Cup
24M Edition";
215/35R17 83 11A; 22B; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
9N e1*2001/116*0174*.. 40 - 77 215/40R17 51G Polo-Fun; Polo-Cross;
225/35R17 82 11A; 24M 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74D; SC4
9N e1*2001/116*0174*.., 40 - 77 205/40R17 80 11A; 21B; 22B; 24J; nicht Polo-Fun; nicht
e1*98/14*0174*.. 24M; 5DA Polo-Cross;
215/35R17 83 11A; 22B; 24D; 24J Stufenheck;
40 - 110 205/40R17 84 11A; 21B; 22B; 24J; Schrägheck;
24M 10B; 11B; 11G; 11H;
215/35R17 83W 11A; 22B; 24D; 24J 12A; 51A; 71K; 721;
73C; 74D; SC4
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 11 von 20
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
§ 22 50832*01
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 12 von 20
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
§ 22 50832*01
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 13 von 20
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
§ 22 50832*01
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 14 von 20
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
5DA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 900kg.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
5DV) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 924kg.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
§ 22 50832*01
Fahrzeugpapieren mitzuführen.
637) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
66A) Sofern Reifen der Größe 235/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 15 von 20

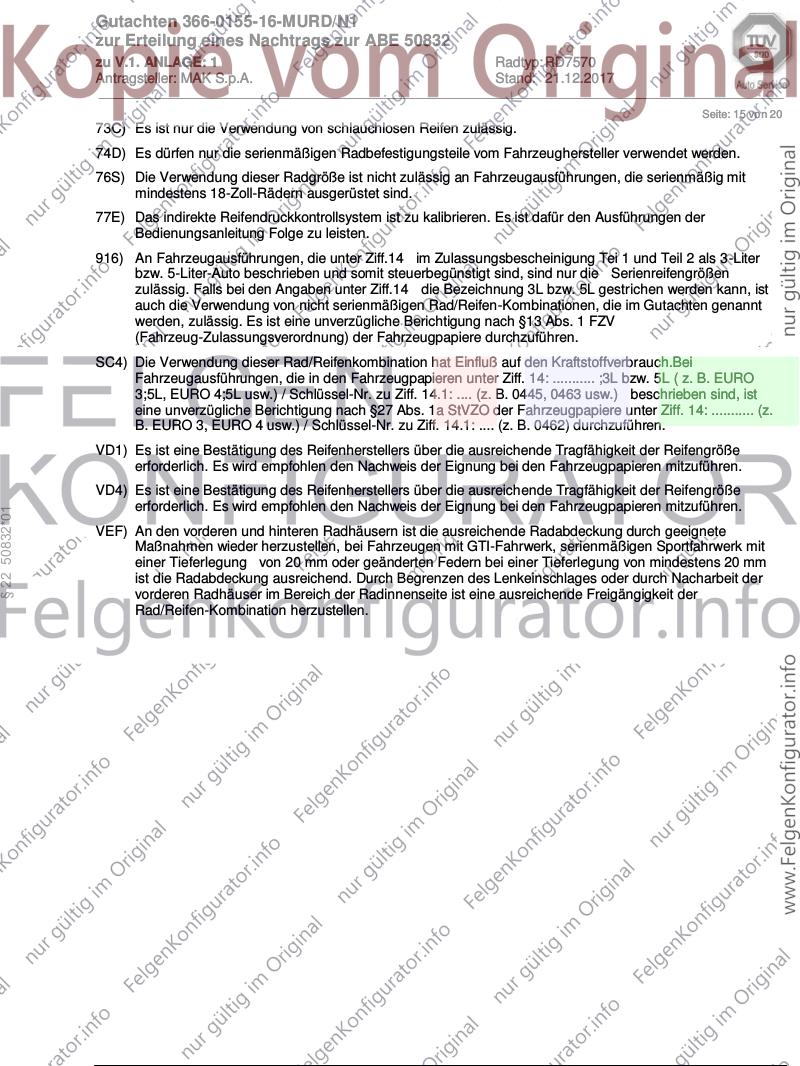

73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
916) An Fahrzeugausführungen, die unter Ziff.14 im Zulassungsbescheinigung Tei 1 und Teil 2 als 3-Liter
bzw. 5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die Serienreifengrößen
zulässig. Falls bei den Angaben unter Ziff.14 die Bezeichnung 3L bzw. 5L gestrichen werden kann, ist
auch die Verwendung von nicht serienmäßigen Rad/Reifen-Kombinationen, die im Gutachten genannt
werden, zulässig. Es ist eine unverzügliche Berichtigung nach §13 Abs. 1 FZV
(Fahrzeug-Zulassungsverordnung) der Fahrzeugpapiere durchzuführen.
SC4) Die Verwendung dieser Rad/Reifenkombination hat Einfluß auf den Kraftstoffverbrauch.Bei
Fahrzeugausführungen, die in den Fahrzeugpapieren unter Ziff. 14: ........... ;3L bzw. 5L ( z. B. EURO
3;5L, EURO 4;5L usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0445, 0463 usw.) beschrieben sind, ist
eine unverzügliche Berichtigung nach §27 Abs. 1a StVZO der Fahrzeugpapiere unter Ziff. 14: ........... (z.
B. EURO 3, EURO 4 usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0462) durchzuführen.
VD1) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
VD4) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
§ 22 50832*01
VEF) An den vorderen und hinteren Radhäusern ist die ausreichende Radabdeckung durch geeignete
Maßnahmen wieder herzustellen, bei Fahrzeugen mit GTI-Fahrwerk, serienmäßigen Sportfahrwerk mit
einer Tieferlegung von 20 mm oder geänderten Federn bei einer Tieferlegung von mindestens 20 mm
ist die Radabdeckung ausreichend. Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
vorderen Radhäuser im Bereich der Radinnenseite ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 16 von 20

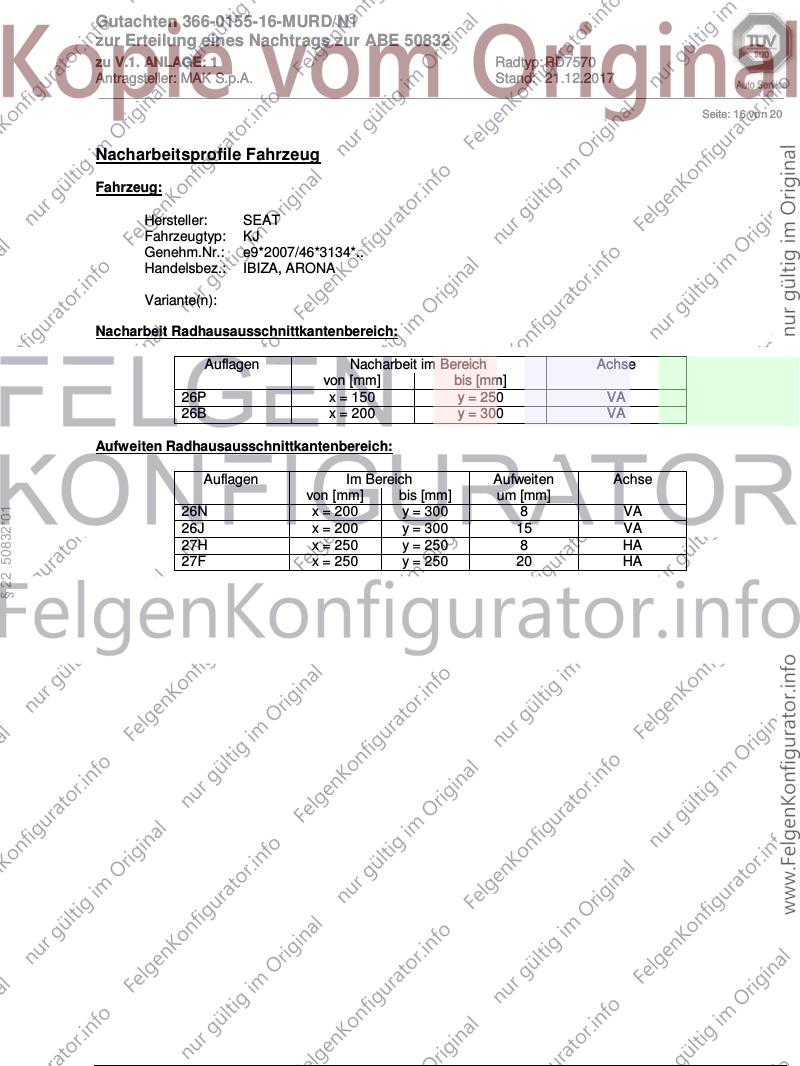

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: KJ
Genehm.Nr.: e9*2007/46*3134*..
Handelsbez.: IBIZA, ARONA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 150 y = 250 VA
26B x = 200 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 300 8 VA
§ 22 50832*01
26J x = 200 y = 300 15 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 20 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 17 von 20

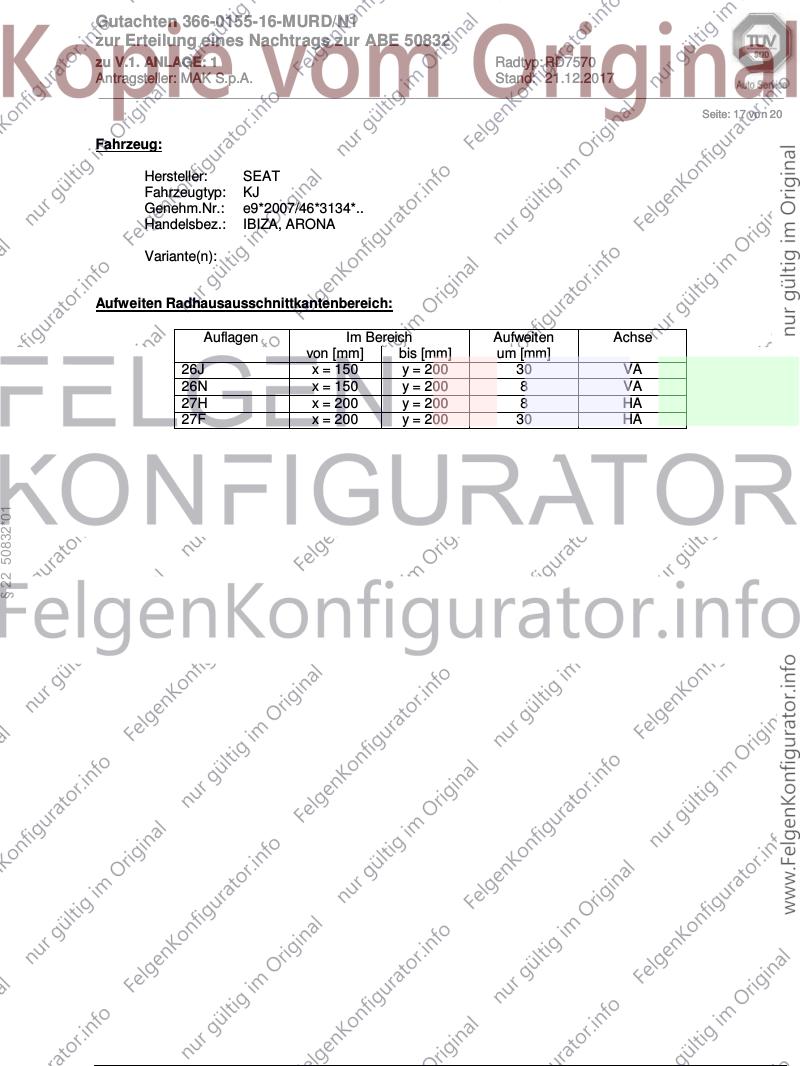

Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: KJ
Genehm.Nr.: e9*2007/46*3134*..
Handelsbez.: IBIZA, ARONA
Variante(n):
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 200 30 VA
26N x = 150 y = 200 8 VA
27H x = 200 y = 200 8 HA
27F x = 200 y = 200 30 HA
§ 22 50832*01
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 18 von 20

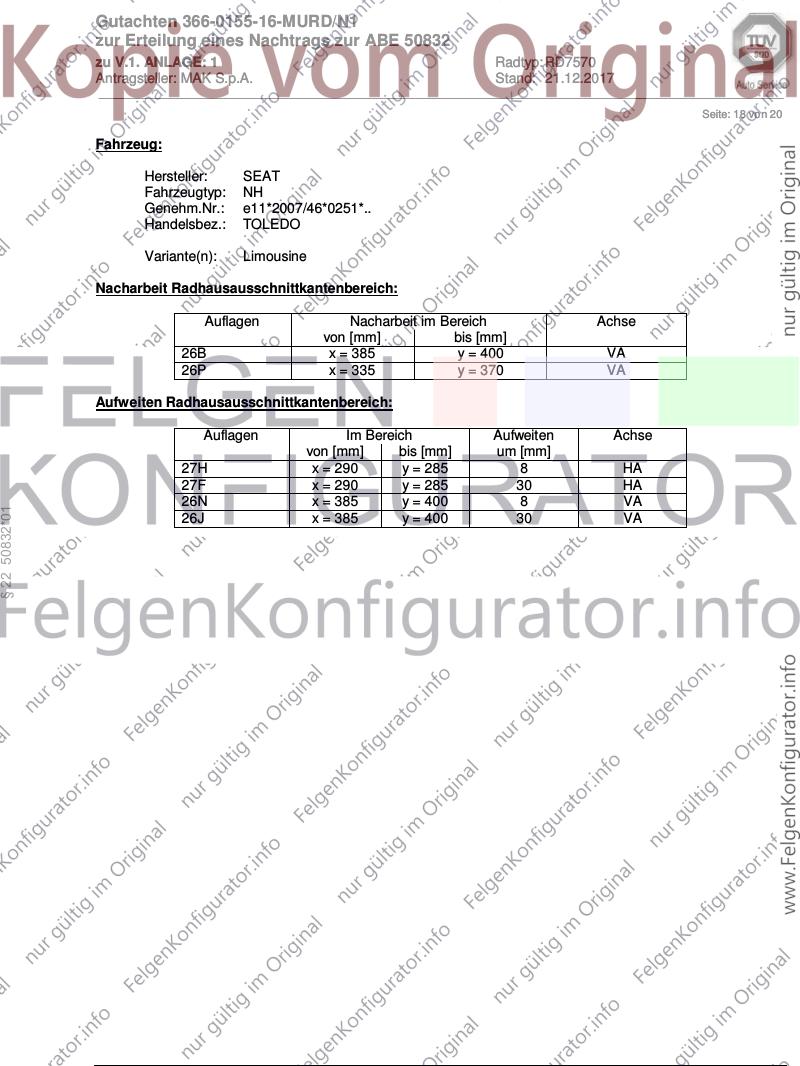

Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: NH
Genehm.Nr.: e11*2007/46*0251*..
Handelsbez.: TOLEDO
Variante(n): Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 385 y = 400 VA
26P x = 335 y = 370 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 290 y = 285 8 HA
27F x = 290 y = 285 30 HA
26N x = 385 y = 400 8 VA
§ 22 50832*01
26J x = 385 y = 400 30 VA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 19 von 20

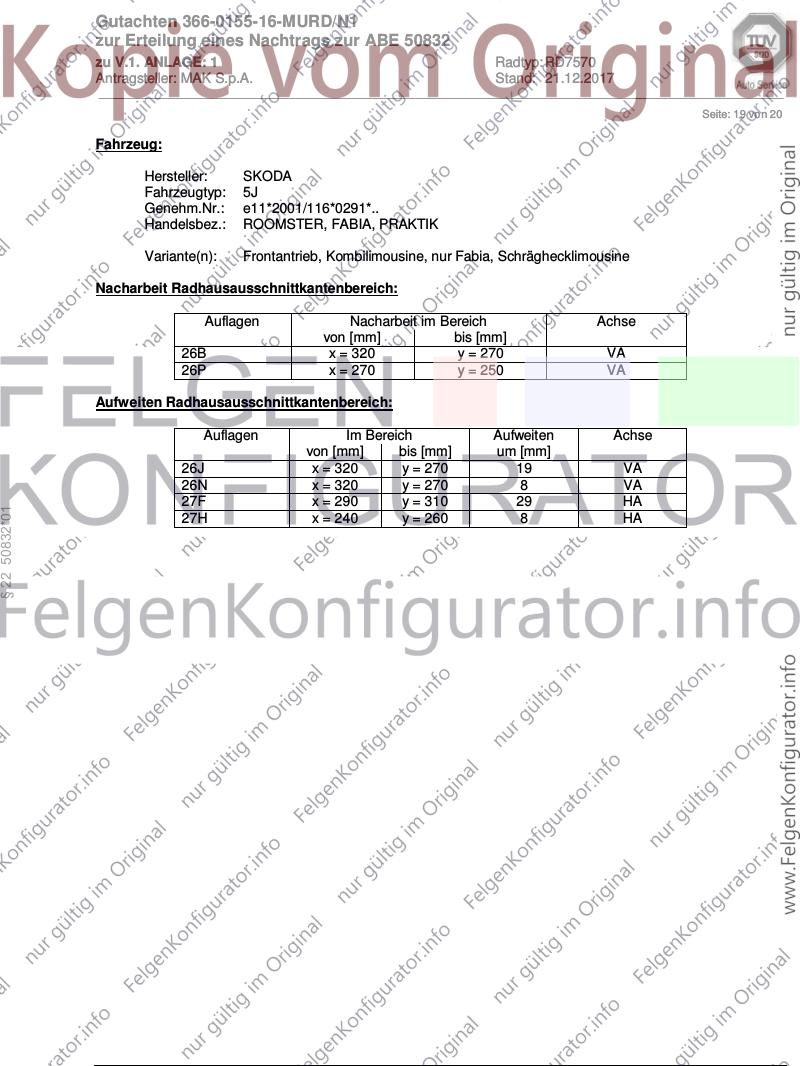

Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5J
Genehm.Nr.: e11*2001/116*0291*..
Handelsbez.: ROOMSTER, FABIA, PRAKTIK
Variante(n): Frontantrieb, Kombilimousine, nur Fabia, Schräghecklimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 270 VA
26P x = 270 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 270 19 VA
26N x = 320 y = 270 8 VA
27F x = 290 y = 310 29 HA
§ 22 50832*01
27H x = 240 y = 260 8 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 1 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 20 von 20

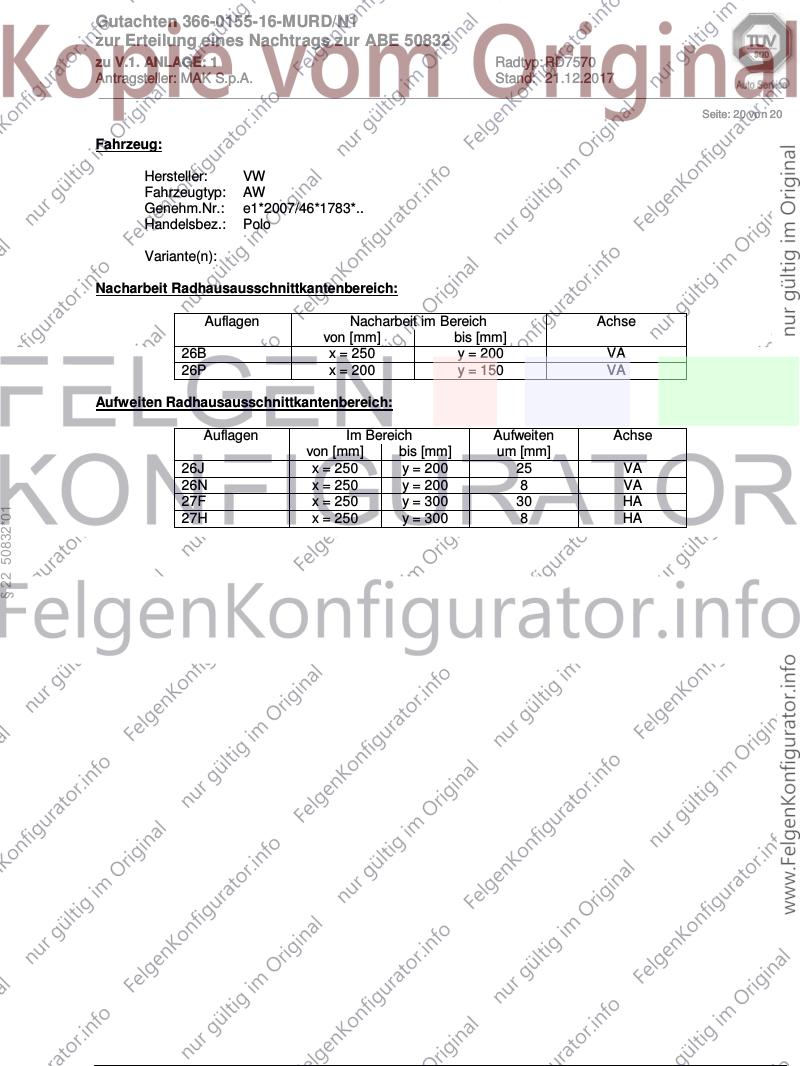

Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AW
Genehm.Nr.: e1*2007/46*1783*..
Handelsbez.: Polo
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 200 VA
26P x = 200 y = 150 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 200 25 VA
26N x = 250 y = 200 8 VA
27F x = 250 y = 300 30 HA
§ 22 50832*01
27H x = 250 y = 300 8 HA
