Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50832*01
special wheels for passenger cars 7,5 J x 17 H2
Nummer der Genehmigung: 50832 Erweiterung Nr.: 01
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
RD7570
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50832 Erweiterung Nr.: 01
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50832*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
21.12.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0155-16-MURD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50832 Erweiterung Nr.: 01
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-8
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50832*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50832 Erweiterung Nr.: 01
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 05.01.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50832*01
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 1 von 44
Fahrzeughersteller : AUDI, SEAT, SEAT, S.A., SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WSX-57,1 RD7570/WSX Ø57,1-VE-Ø66,45 57,1 Kunststoff 673 2208 04/16
WSX-57,1 RD7570/WSX Ø57,1-VE-Ø66,45 57,1 Kunststoff 705 2100 04/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 4F1; C 4; GA; D2; 4F; 8E; 8V; 4B; 8H; B 4; B5
Zubehör : Serie, s. Aufl. 74D
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm, für
§ 22 50832*01
Typ : 8U; 8U1
Zubehör : B450L30517
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : B 4; B5; C 4
120 Nm für Typ : D2; 4B; 4F; 4F1; 8E; 8H; 8V
140 Nm für Typ : GA
165 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 205/50R17 89 11A; 245; 248; 26P Cabrio; Limousine;
215/45R17 87Y 11A; 245; 26P Allradantrieb;
215/50R17 91 11A; 24J; 248; 26B; Frontantrieb;
26N; 27H 10B; 11B; 11G; 11H;
77 - 228 225/45R17 91 11A; 245; 248; 26P 12A; 51A; 71K; 721;
235/45R17 94 11A; 24J; 248; 26B; 73C; 74D; 74P; 76S;
26N; 27H 77E
245/45R17 95 11A; 241; 246; 248;
26B; 26N; 27H
206 - 228 205/50R17 M+S 11A; 245; 248; 26P;
52J
215/45R17 M+S 11A; 245; 26P; 52J
215/50R17 M+S 11A; 24J; 248; 26B;
26N; 27H; 52J
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 2 von 44
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 205/50R17 93 11A; 241; 244; 246; Sportback (4-türig);
26B; 26J; 27H inkl. S3; 2-türig;
215/45R17 91 11A; 24J; 244; 26B; Allradantrieb;
26N; 27H Frontantrieb;
225/45R17 91 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26J; 27H 12A; 51A; 71K; 721;
235/45R17 94 nicht e-tron; 11A; 241; 73C; 74D; 74P; 76S;
244; 246; 26B; 26J; 77E
27F
206 - 228 205/50R17 93 11A; 241; 244; 246;
26B; 26J; 27H; 52J
215/45R17 91 11A; 24J; 244; 26B;
26N; 27H; 52J
225/45R17 91 11A; 241; 244; 246;
26B; 26J; 27H; 52J
235/45R17 94 nicht e-tron; 11A; 241;
244; 246; 26B; 26J;
27F; 52J
Verkaufsbezeichnung: AUDI A4, AUDI S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B5 e1*93/81*0013*.., 195 225/45R17 11A; 21B; 24J; 24M; Kombi; Limousine;
§ 22 50832*01
e1*98/14*0013*.. 51G Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 77E
B5 e1*93/81*0013*.., 55 - 92 215/45R17 87 11A; 21B; 22B; 24J Kombi; Limousine;
e1*98/14*0013*.. 225/45R17-90 11A; 21B; 22B; 24J; Frontantrieb;
24M 10B; 11B; 11G; 11H;
235/40R17-90 11A; 21B; 22B; 22F; 12A; 51A; 71K; 721;
24J; 24M; 66A; 684 73C; 74D; 74P; 77E
110 - 132 215/45R17 nicht für TDI V6; 11A;
21B; 22B; 24J; 5ET;
631
110 - 142 225/45R17 11A; 21B; 22B; 24J;
24M; 631
235/40R17 11A; 21B; 22B; 22F;
24J; 24M; 631; 66A;
684
B5 e1*93/81*0013*.., 81 - 92 215/45R17 87 11A; 21B; 24J; 5ET Kombi; Limousine;
e1*98/14*0013*.. 225/45R17-90 11A; 21B; 24J; 24M Allradantrieb;
235/40R17-90 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
24M; 66A 12A; 51A; 71K; 721;
110 - 132 215/45R17 nicht für TDI V6; 11A; 73C; 74D; 74P; 77E
21B; 24J; 5ET; 631
110 - 142 225/45R17 11A; 21B; 24J; 24M;
631
235/40R17 11A; 21B; 22B; 24J;
24M; 631; 66A
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 3 von 44

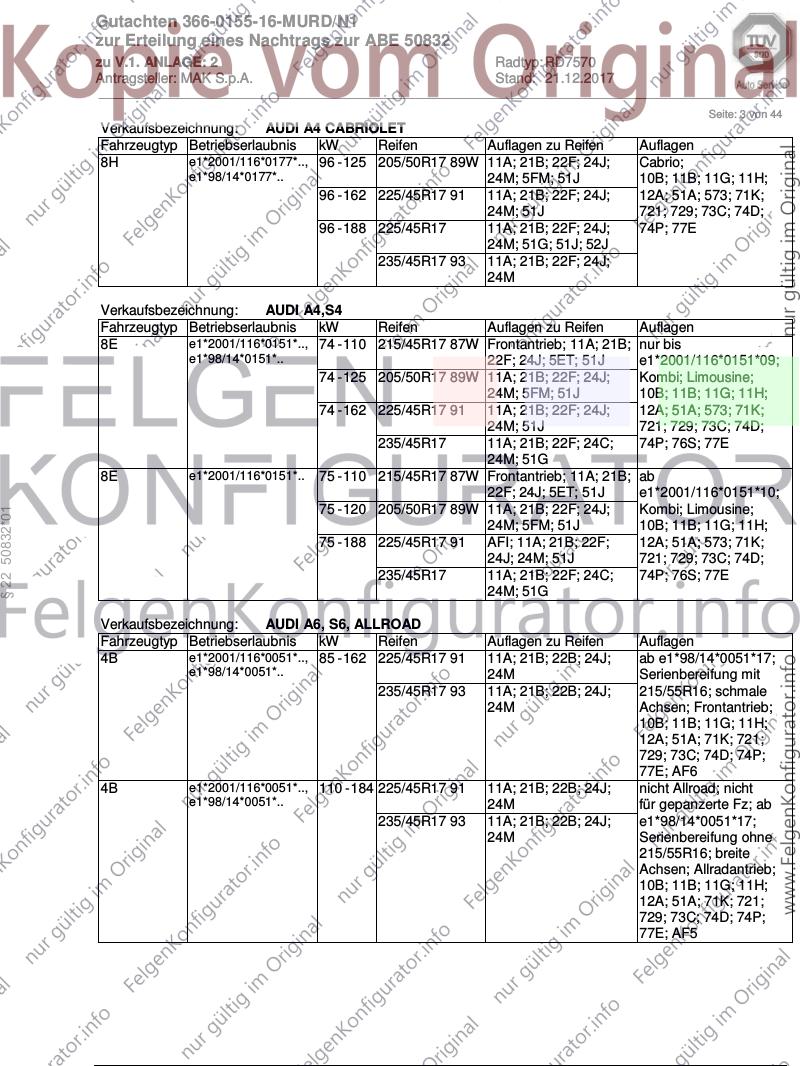

Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 125 205/50R17 89W 11A; 21B; 22F; 24J; Cabrio;
e1*98/14*0177*.. 24M; 5FM; 51J 10B; 11B; 11G; 11H;
96 - 162 225/45R17 91 11A; 21B; 22F; 24J; 12A; 51A; 573; 71K;
24M; 51J 721; 729; 73C; 74D;
96 - 188 225/45R17 11A; 21B; 22F; 24J; 74P; 77E
24M; 51G; 51J; 52J
235/45R17 93 11A; 21B; 22F; 24J;
24M
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.., 74 - 110 215/45R17 87W Frontantrieb; 11A; 21B; nur bis
e1*98/14*0151*.. 22F; 24J; 5ET; 51J e1*2001/116*0151*09;
74 - 125 205/50R17 89W 11A; 21B; 22F; 24J; Kombi; Limousine;
24M; 5FM; 51J 10B; 11B; 11G; 11H;
74 - 162 225/45R17 91 11A; 21B; 22F; 24J; 12A; 51A; 573; 71K;
24M; 51J 721; 729; 73C; 74D;
235/45R17 11A; 21B; 22F; 24C; 74P; 76S; 77E
24M; 51G
8E e1*2001/116*0151*.. 75 - 110 215/45R17 87W Frontantrieb; 11A; 21B; ab
22F; 24J; 5ET; 51J e1*2001/116*0151*10;
75 - 120 205/50R17 89W 11A; 21B; 22F; 24J; Kombi; Limousine;
§ 22 50832*01
24M; 5FM; 51J 10B; 11B; 11G; 11H;
75 - 188 225/45R17 91 AFI; 11A; 21B; 22F; 12A; 51A; 573; 71K;
24J; 24M; 51J 721; 729; 73C; 74D;
235/45R17 11A; 21B; 22F; 24C; 74P; 76S; 77E
24M; 51G
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 11A; 21B; 22B; 24J; ab e1*98/14*0051*17;
e1*98/14*0051*.. 24M Serienbereifung mit
235/45R17 93 11A; 21B; 22B; 24J; 215/55R16; schmale
24M Achsen; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
77E; AF6
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 11A; 21B; 22B; 24J; nicht Allroad; nicht
e1*98/14*0051*.. 24M für gepanzerte Fz; ab
235/45R17 93 11A; 21B; 22B; 24J; e1*98/14*0051*17;
24M Serienbereifung ohne
215/55R16; breite
Achsen; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
77E; AF5
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 4 von 44
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 11A; 21B; 24J; 24M nicht Allroad; nicht
e1*98/14*0051*.. 235/45R17 93 11A; 21B; 22B; 24J; für gepanzerte Fz; ab
24M e1*98/14*0051*17;
Serienbereifung mit
215/55R16; schmale
Achsen; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
77E; AF6
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 11A; 21B; 22B; 24J; ab e1*98/14*0051*17;
e1*98/14*0051*.. 24M; 5GG Serienbereifung ohne
235/45R17 93 11A; 21B; 22B; 24D; 215/55R16; breite
24J Achsen; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
77E; AF5
4B e1*96/27*0051*.., 169 225/45R17 91 11A; 21B; 22F; 24C; nicht Allroad; nicht
e1*98/14*0051*.. 24D für gepanzerte Fz;
235/45R17-93 11A; 21B; 21J; 22F; nur bis
24C; 24D e1*98/14*0051*16;
§ 22 50832*01
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
77E
4B e1*96/27*0051*.., 169 225/45R17 91 11A; 21B; 22F; 24C; nur bis
e1*98/14*0051*.. 24D e1*98/14*0051*16;
235/45R17-93 11A; 21B; 21J; 22F; Kombi; Limousine;
24C; 24D Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
77E
4B e1*96/27*0051*.., 110 - 142 225/45R17 91 11A; 21B; 22F; 24C; nicht Allroad; nicht
e1*98/14*0051*.. 24D für gepanzerte Fz;
235/45R17-93 11A; 21B; 21J; 22F; nur bis
24C; 24D e1*98/14*0051*16;
Kombi; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
77E
4B e1*96/27*0051*.., 81 - 142 225/45R17 91 11A; 21B; 22F; 24C; nur bis
e1*98/14*0051*.. 24D e1*98/14*0051*16;
235/40R17 nicht für TDI V6; 11A; Kombi; Frontantrieb;
21B; 21J; 22F; 24C; 10B; 11B; 11G; 11H;
24D; 631; 66A 12A; 51A; 71K; 721;
235/45R17-93 11A; 21B; 21J; 22F; 729; 73C; 74D; 74P;
24C; 24D 77E
245/40R17-91 11A; 22F; 24D; 57F;
66B; 687
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 5 von 44
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*96/27*0051*.., 81 - 142 225/45R17 91 11A; 21B; 22B; 24C; nur bis
e1*98/14*0051*.. 24D e1*98/14*0051*16;
235/40R17 nicht für TDI V6; 11A; Limousine;
21B; 21J; 22B; 22F; Frontantrieb;
24C; 24D; 631; 66A 10B; 11B; 11G; 11H;
235/45R17-93 11A; 21B; 21J; 22B; 12A; 51A; 71K; 721;
22F; 24C; 24D 729; 73C; 74D; 74P;
245/40R17-91 11A; 22B; 22F; 24D; 77E
57F; 66B; 687
4B e1*96/27*0051*.., 110 - 142 225/45R17 91 11A; 21B; 22B; 24C; nicht Allroad; nicht
e1*98/14*0051*.. 24D für gepanzerte Fz;
235/40R17 nicht für TDI V6; 11A; nur bis
21B; 21J; 22B; 22F; e1*98/14*0051*16;
24C; 24D; 631; 66A Limousine;
235/45R17-93 11A; 21B; 21J; 22B; Allradantrieb;
22F; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
77E
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 50832*01
4F e1*2001/116*0254*.., 120 - 257 215/55R17 51G; 52J Nur Allroad Quattro;
e13*2007/46*1080*.. 225/55R17 51G; 52J 10B; 11B; 11G; 11H;
4F1 e13*2007/46*1080*.. 12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P; 76S; 76Z; 77E
4F e1*2001/116*0254*.., 89 - 140 235/45R17 94Y 11A; 24J; 24M Limousine u. Kombi;
e13*2007/46*1080*.. 89 - 188 235/45R17 97 11A; 24J; 24M Front- u.
4F1 e13*2007/46*1080*.. 89 - 257 225/50R17 11A; 22H; 24D; 24J; Allradantrieb; Nicht
51G Allroad Quattro;
245/45R17 11A; 22H; 24D; 24J; 10B; 11B; 11G; 11H;
51G 12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P; 75I; 76S; 77E
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D2 e1*93/81*0005*.., 110 - 250 225/55R17-97 11A; 22B; 24M nicht für gepanzerte
e1*98/14*0005*.. 110 - 265 225/55R17 11A; 22B; 24M; 51G Fz; Allradantrieb;
Frontantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 729; 73C; 74D;
74P; 77E
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________

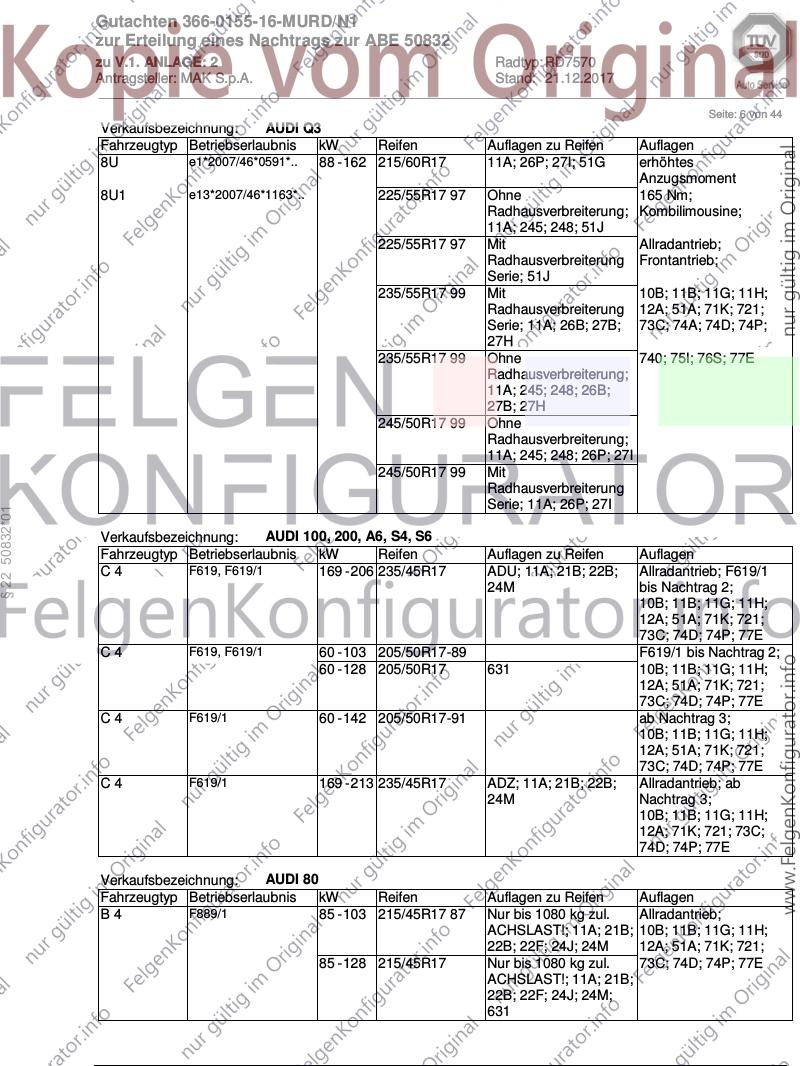

Seite: 6 von 44
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 88 - 162 215/60R17 11A; 26P; 27I; 51G erhöhtes
Anzugsmoment
8U1 e13*2007/46*1163*.. 225/55R17 97 Ohne 165 Nm;
Radhausverbreiterung; Kombilimousine;
11A; 245; 248; 51J
225/55R17 97 Mit Allradantrieb;
Radhausverbreiterung Frontantrieb;
Serie; 51J
235/55R17 99 Mit 10B; 11B; 11G; 11H;
Radhausverbreiterung 12A; 51A; 71K; 721;
Serie; 11A; 26B; 27B; 73C; 74A; 74D; 74P;
27H
235/55R17 99 Ohne 740; 75I; 76S; 77E
Radhausverbreiterung;
11A; 245; 248; 26B;
27B; 27H
245/50R17 99 Ohne
Radhausverbreiterung;
11A; 245; 248; 26P; 27I
245/50R17 99 Mit
Radhausverbreiterung
Serie; 11A; 26P; 27I
§ 22 50832*01
Verkaufsbezeichnung: AUDI 100, 200, A6, S4, S6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
C4 F619, F619/1 169 - 206 235/45R17 ADU; 11A; 21B; 22B; Allradantrieb; F619/1
24M bis Nachtrag 2;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 77E
C4 F619, F619/1 60 - 103 205/50R17-89 F619/1 bis Nachtrag 2;
60 - 128 205/50R17 631 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 77E
C4 F619/1 60 - 142 205/50R17-91 ab Nachtrag 3;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 77E
C4 F619/1 169 - 213 235/45R17 ADZ; 11A; 21B; 22B; Allradantrieb; ab
24M Nachtrag 3;
10B; 11B; 11G; 11H;
12A; 71K; 721; 73C;
74D; 74P; 77E
Verkaufsbezeichnung: AUDI 80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B4 F889/1 85 - 103 215/45R17 87 Nur bis 1080 kg zul. Allradantrieb;
ACHSLAST!; 11A; 21B; 10B; 11B; 11G; 11H;
22B; 22F; 24J; 24M 12A; 51A; 71K; 721;
85 - 128 215/45R17 Nur bis 1080 kg zul. 73C; 74D; 74P; 77E
ACHSLAST!; 11A; 21B;
22B; 22F; 24J; 24M;
631
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017

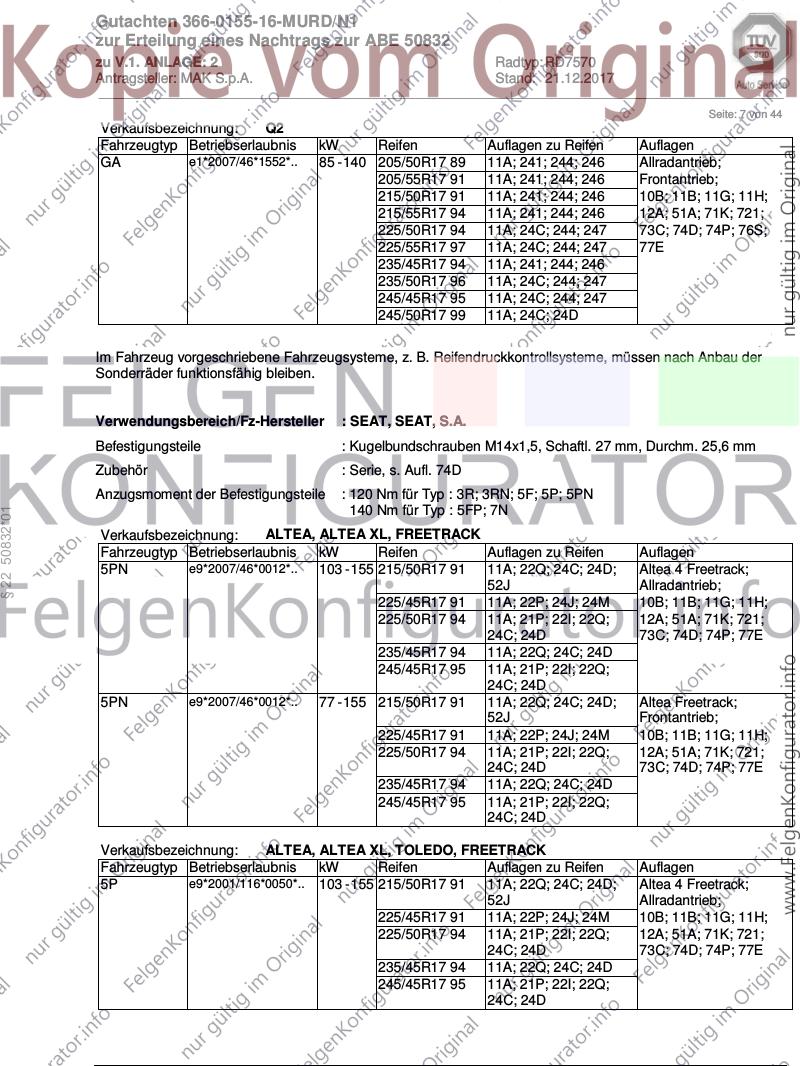

__________________________________________________________________________________________________________________
Seite: 7 von 44
Verkaufsbezeichnung: Q2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 205/50R17 89 11A; 241; 244; 246 Allradantrieb;
205/55R17 91 11A; 241; 244; 246 Frontantrieb;
215/50R17 91 11A; 241; 244; 246 10B; 11B; 11G; 11H;
215/55R17 94 11A; 241; 244; 246 12A; 51A; 71K; 721;
225/50R17 94 11A; 24C; 244; 247 73C; 74D; 74P; 76S;
225/55R17 97 11A; 24C; 244; 247 77E
235/45R17 94 11A; 241; 244; 246
235/50R17 96 11A; 24C; 244; 247
245/45R17 95 11A; 24C; 244; 247
245/50R17 99 11A; 24C; 24D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3R; 3RN; 5F; 5P; 5PN
140 Nm für Typ : 5FP; 7N
§ 22 50832*01
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 103 - 155 215/50R17 91 11A; 22Q; 24C; 24D; Altea 4 Freetrack;
52J Allradantrieb;
225/45R17 91 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R17 94 11A; 21P; 22I; 22Q; 12A; 51A; 71K; 721;
24C; 24D 73C; 74D; 74P; 77E
235/45R17 94 11A; 22Q; 24C; 24D
245/45R17 95 11A; 21P; 22I; 22Q;
24C; 24D
5PN e9*2007/46*0012*.. 77 - 155 215/50R17 91 11A; 22Q; 24C; 24D; Altea Freetrack;
52J Frontantrieb;
225/45R17 91 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R17 94 11A; 21P; 22I; 22Q; 12A; 51A; 71K; 721;
24C; 24D 73C; 74D; 74P; 77E
235/45R17 94 11A; 22Q; 24C; 24D
245/45R17 95 11A; 21P; 22I; 22Q;
24C; 24D
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 155 215/50R17 91 11A; 22Q; 24C; 24D; Altea 4 Freetrack;
52J Allradantrieb;
225/45R17 91 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R17 94 11A; 21P; 22I; 22Q; 12A; 51A; 71K; 721;
24C; 24D 73C; 74D; 74P; 77E
235/45R17 94 11A; 22Q; 24C; 24D
245/45R17 95 11A; 21P; 22I; 22Q;
24C; 24D
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 8 von 44

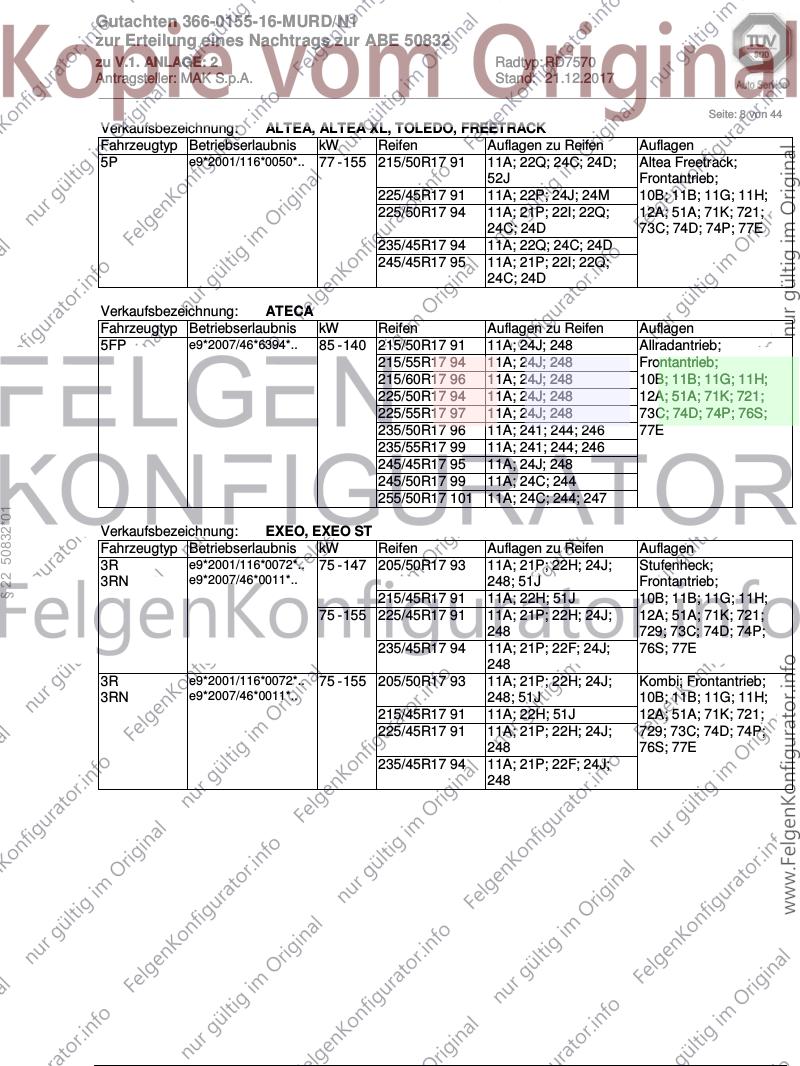

Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 77 - 155 215/50R17 91 11A; 22Q; 24C; 24D; Altea Freetrack;
52J Frontantrieb;
225/45R17 91 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R17 94 11A; 21P; 22I; 22Q; 12A; 51A; 71K; 721;
24C; 24D 73C; 74D; 74P; 77E
235/45R17 94 11A; 22Q; 24C; 24D
245/45R17 95 11A; 21P; 22I; 22Q;
24C; 24D
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 140 215/50R17 91 11A; 24J; 248 Allradantrieb;
215/55R17 94 11A; 24J; 248 Frontantrieb;
215/60R17 96 11A; 24J; 248 10B; 11B; 11G; 11H;
225/50R17 94 11A; 24J; 248 12A; 51A; 71K; 721;
225/55R17 97 11A; 24J; 248 73C; 74D; 74P; 76S;
235/50R17 96 11A; 241; 244; 246 77E
235/55R17 99 11A; 241; 244; 246
245/45R17 95 11A; 24J; 248
245/50R17 99 11A; 24C; 244
255/50R17 101 11A; 24C; 244; 247
§ 22 50832*01
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 147 205/50R17 93 11A; 21P; 22H; 24J; Stufenheck;
3RN e9*2007/46*0011*.. 248; 51J Frontantrieb;
215/45R17 91 11A; 22H; 51J 10B; 11B; 11G; 11H;
75 - 155 225/45R17 91 11A; 21P; 22H; 24J; 12A; 51A; 71K; 721;
248 729; 73C; 74D; 74P;
235/45R17 94 11A; 21P; 22F; 24J; 76S; 77E
248
3R e9*2001/116*0072*.. 75 - 155 205/50R17 93 11A; 21P; 22H; 24J; Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 248; 51J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 22H; 51J 12A; 51A; 71K; 721;
225/45R17 91 11A; 21P; 22H; 24J; 729; 73C; 74D; 74P;
248 76S; 77E
235/45R17 94 11A; 21P; 22F; 24J;
248
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 9 von 44

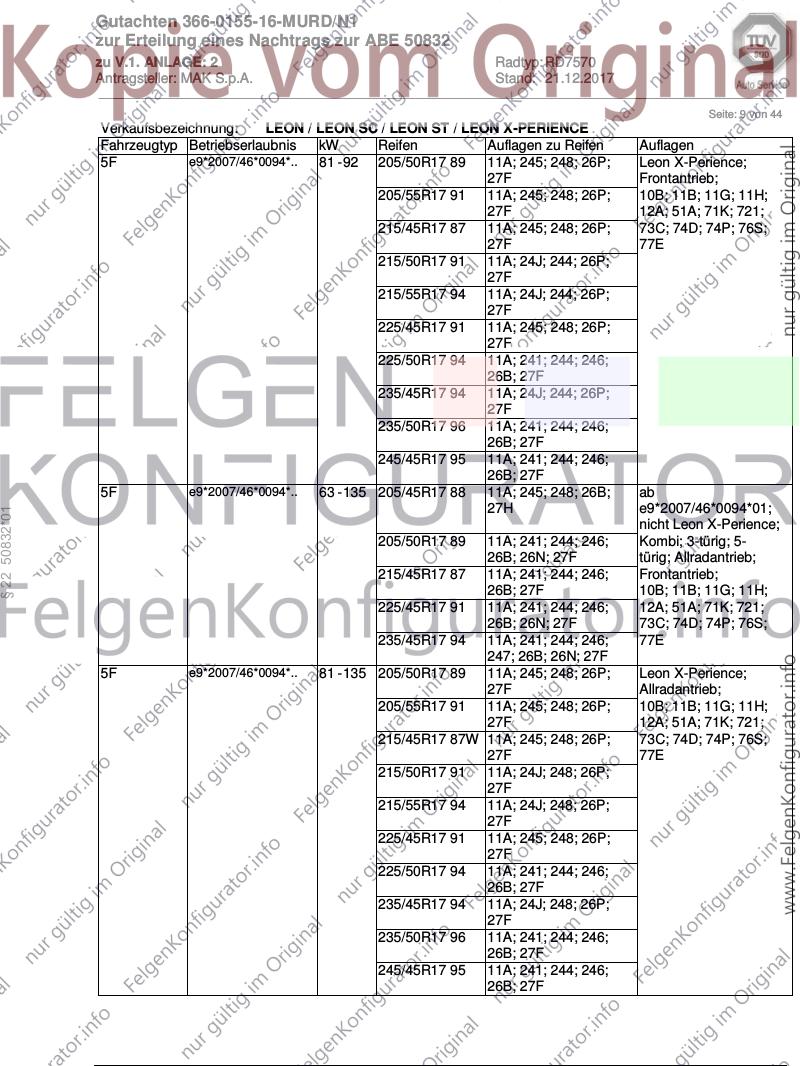

Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 81 - 92 205/50R17 89 11A; 245; 248; 26P; Leon X-Perience;
27F Frontantrieb;
205/55R17 91 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27F 12A; 51A; 71K; 721;
215/45R17 87 11A; 245; 248; 26P; 73C; 74D; 74P; 76S;
27F 77E
215/50R17 91 11A; 24J; 244; 26P;
27F
215/55R17 94 11A; 24J; 244; 26P;
27F
225/45R17 91 11A; 245; 248; 26P;
27F
225/50R17 94 11A; 241; 244; 246;
26B; 27F
235/45R17 94 11A; 24J; 244; 26P;
27F
235/50R17 96 11A; 241; 244; 246;
26B; 27F
245/45R17 95 11A; 241; 244; 246;
26B; 27F
5F e9*2007/46*0094*.. 63 - 135 205/45R17 88 11A; 245; 248; 26B; ab
27H e9*2007/46*0094*01;
§ 22 50832*01
nicht Leon X-Perience;
205/50R17 89 11A; 241; 244; 246; Kombi; 3-türig; 5-
26B; 26N; 27F türig; Allradantrieb;
215/45R17 87 11A; 241; 244; 246; Frontantrieb;
26B; 27F 10B; 11B; 11G; 11H;
225/45R17 91 11A; 241; 244; 246; 12A; 51A; 71K; 721;
26B; 26N; 27F 73C; 74D; 74P; 76S;
235/45R17 94 11A; 241; 244; 246; 77E
247; 26B; 26N; 27F
5F e9*2007/46*0094*.. 81 - 135 205/50R17 89 11A; 245; 248; 26P; Leon X-Perience;
27F Allradantrieb;
205/55R17 91 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27F 12A; 51A; 71K; 721;
215/45R17 87W 11A; 245; 248; 26P; 73C; 74D; 74P; 76S;
27F 77E
215/50R17 91 11A; 24J; 248; 26P;
27F
215/55R17 94 11A; 24J; 248; 26P;
27F
225/45R17 91 11A; 245; 248; 26P;
27F
225/50R17 94 11A; 241; 244; 246;
26B; 27F
235/45R17 94 11A; 24J; 248; 26P;
27F
235/50R17 96 11A; 241; 244; 246;
26B; 27F
245/45R17 95 11A; 241; 244; 246;
26B; 27F
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 10 von 44

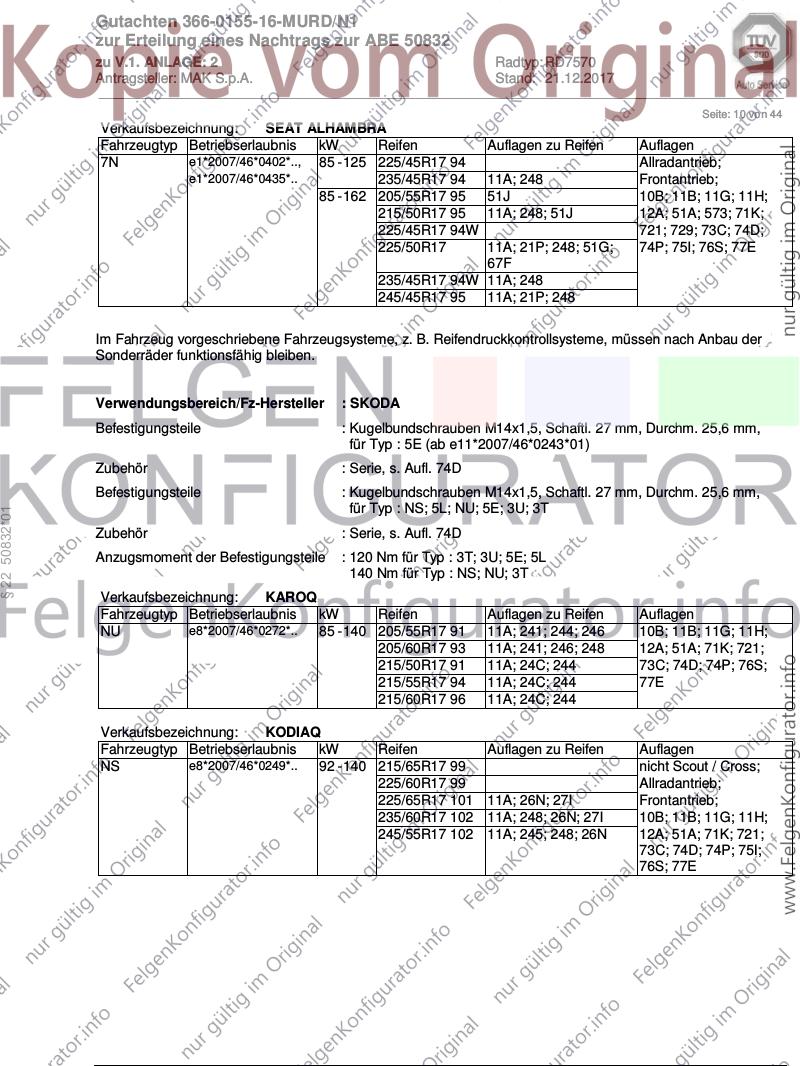

Verkaufsbezeichnung: SEAT ALHAMBRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7N e1*2007/46*0402*.., 85 - 125 225/45R17 94 Allradantrieb;
e1*2007/46*0435*.. 235/45R17 94 11A; 248 Frontantrieb;
85 - 162 205/55R17 95 51J 10B; 11B; 11G; 11H;
215/50R17 95 11A; 248; 51J 12A; 51A; 573; 71K;
225/45R17 94W 721; 729; 73C; 74D;
225/50R17 11A; 21P; 248; 51G; 74P; 75I; 76S; 77E
67F
235/45R17 94W 11A; 248
245/45R17 95 11A; 21P; 248
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5E (ab e11*2007/46*0243*01)
Zubehör : Serie, s. Aufl. 74D
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : NS; 5L; NU; 5E; 3U; 3T
§ 22 50832*01
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3T; 3U; 5E; 5L
140 Nm für Typ : NS; NU; 3T
Verkaufsbezeichnung: KAROQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NU e8*2007/46*0272*.. 85 - 140 205/55R17 91 11A; 241; 244; 246 10B; 11B; 11G; 11H;
205/60R17 93 11A; 241; 246; 248 12A; 51A; 71K; 721;
215/50R17 91 11A; 24C; 244 73C; 74D; 74P; 76S;
215/55R17 94 11A; 24C; 244 77E
215/60R17 96 11A; 24C; 244
Verkaufsbezeichnung: KODIAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NS e8*2007/46*0249*.. 92 - 140 215/65R17 99 nicht Scout / Cross;
225/60R17 99 Allradantrieb;
225/65R17 101 11A; 26N; 27I Frontantrieb;
235/60R17 102 11A; 248; 26N; 27I 10B; 11B; 11G; 11H;
245/55R17 102 11A; 245; 248; 26N 12A; 51A; 71K; 721;
73C; 74D; 74P; 75I;
76S; 77E
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 11 von 44

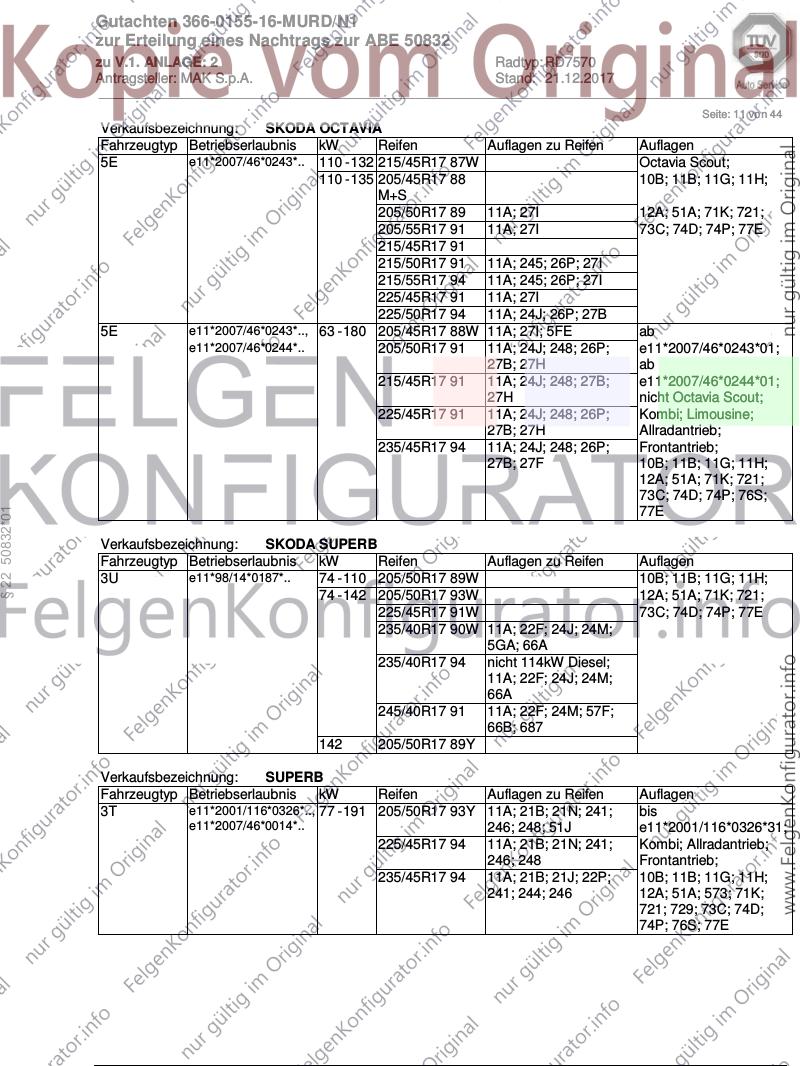

Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e11*2007/46*0243*.. 110 - 132 215/45R17 87W Octavia Scout;
110 - 135 205/45R17 88 10B; 11B; 11G; 11H;
M+S
205/50R17 89 11A; 27I 12A; 51A; 71K; 721;
205/55R17 91 11A; 27I 73C; 74D; 74P; 77E
215/45R17 91
215/50R17 91 11A; 245; 26P; 27I
215/55R17 94 11A; 245; 26P; 27I
225/45R17 91 11A; 27I
225/50R17 94 11A; 24J; 26P; 27B
5E e11*2007/46*0243*.., 63 - 180 205/45R17 88W 11A; 27I; 5FE ab
e11*2007/46*0244*.. 205/50R17 91 11A; 24J; 248; 26P; e11*2007/46*0243*01;
27B; 27H ab
215/45R17 91 11A; 24J; 248; 27B; e11*2007/46*0244*01;
27H nicht Octavia Scout;
225/45R17 91 11A; 24J; 248; 26P; Kombi; Limousine;
27B; 27H Allradantrieb;
235/45R17 94 11A; 24J; 248; 26P; Frontantrieb;
27B; 27F 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76S;
77E
§ 22 50832*01
Verkaufsbezeichnung: SKODA SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3U e11*98/14*0187*.. 74 - 110 205/50R17 89W 10B; 11B; 11G; 11H;
74 - 142 205/50R17 93W 12A; 51A; 71K; 721;
225/45R17 91W 73C; 74D; 74P; 77E
235/40R17 90W 11A; 22F; 24J; 24M;
5GA; 66A
235/40R17 94 nicht 114kW Diesel;
11A; 22F; 24J; 24M;
66A
245/40R17 91 11A; 22F; 24M; 57F;
66B; 687
142 205/50R17 89Y
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 77 - 191 205/50R17 93Y 11A; 21B; 21N; 241; bis
e11*2007/46*0014*.. 246; 248; 51J e11*2001/116*0326*31;
225/45R17 94 11A; 21B; 21N; 241; Kombi; Allradantrieb;
246; 248 Frontantrieb;
235/45R17 94 11A; 21B; 21J; 22P; 10B; 11B; 11G; 11H;
241; 244; 246 12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P; 76S; 77E
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 12 von 44

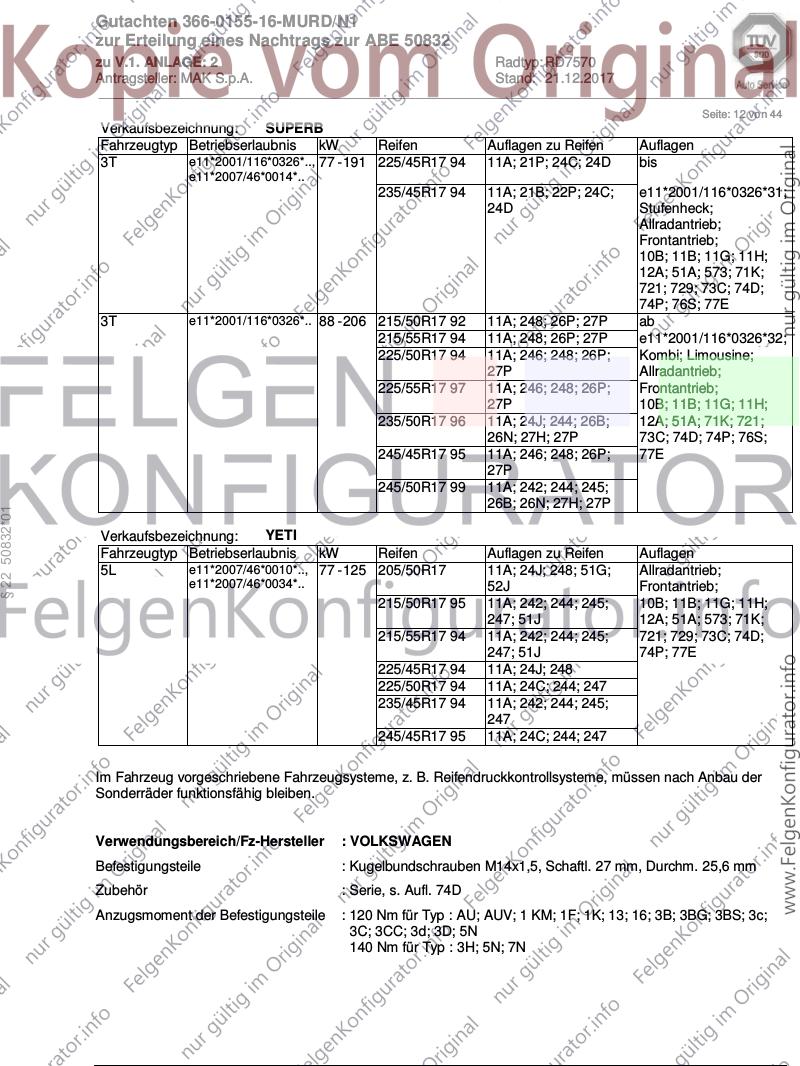

Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 77 - 191 225/45R17 94 11A; 21P; 24C; 24D bis
e11*2007/46*0014*..
235/45R17 94 11A; 21B; 22P; 24C; e11*2001/116*0326*31;
24D Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P; 76S; 77E
3T e11*2001/116*0326*.. 88 - 206 215/50R17 92 11A; 248; 26P; 27P ab
215/55R17 94 11A; 248; 26P; 27P e11*2001/116*0326*32;
225/50R17 94 11A; 246; 248; 26P; Kombi; Limousine;
27P Allradantrieb;
225/55R17 97 11A; 246; 248; 26P; Frontantrieb;
27P 10B; 11B; 11G; 11H;
235/50R17 96 11A; 24J; 244; 26B; 12A; 51A; 71K; 721;
26N; 27H; 27P 73C; 74D; 74P; 76S;
245/45R17 95 11A; 246; 248; 26P; 77E
27P
245/50R17 99 11A; 242; 244; 245;
26B; 26N; 27H; 27P
§ 22 50832*01
Verkaufsbezeichnung: YETI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e11*2007/46*0010*.., 77 - 125 205/50R17 11A; 24J; 248; 51G; Allradantrieb;
e11*2007/46*0034*.. 52J Frontantrieb;
215/50R17 95 11A; 242; 244; 245; 10B; 11B; 11G; 11H;
247; 51J 12A; 51A; 573; 71K;
215/55R17 94 11A; 242; 244; 245; 721; 729; 73C; 74D;
247; 51J 74P; 77E
225/45R17 94 11A; 24J; 248
225/50R17 94 11A; 24C; 244; 247
235/45R17 94 11A; 242; 244; 245;
247
245/45R17 95 11A; 24C; 244; 247
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; AUV; 1 KM; 1F; 1K; 13; 16; 3B; 3BG; 3BS; 3c;
3C; 3CC; 3d; 3D; 5N
140 Nm für Typ : 3H; 5N; 7N
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________

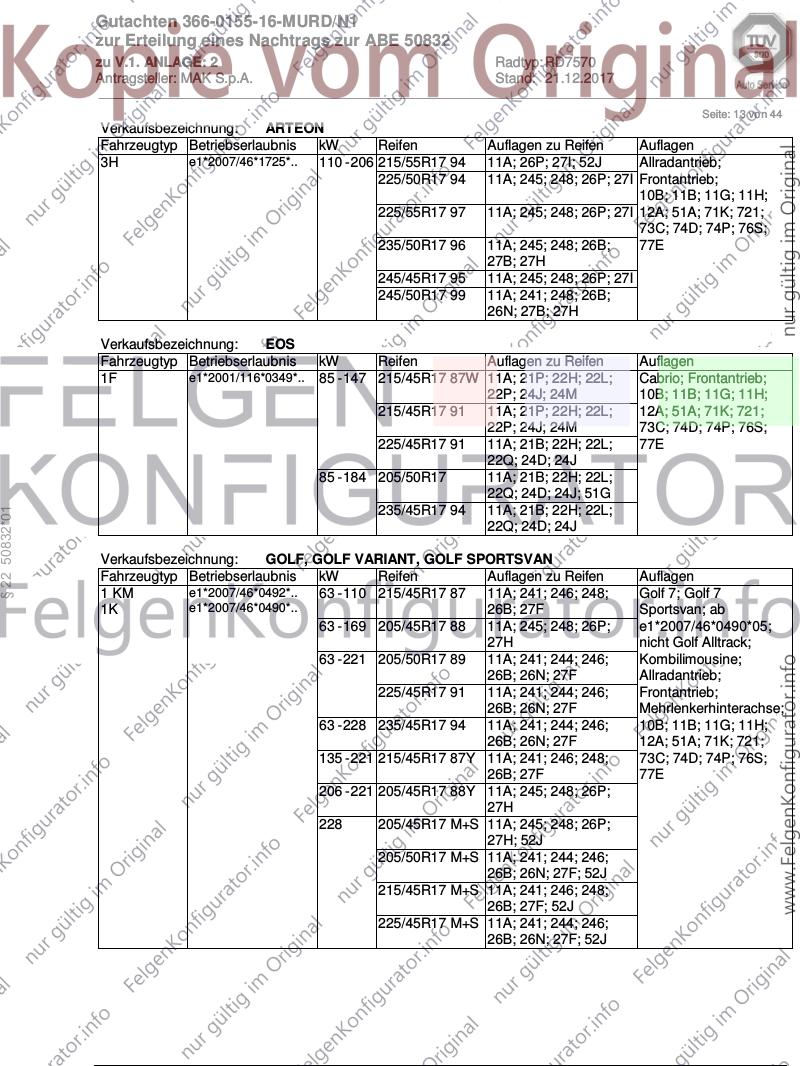

Seite: 13 von 44
Verkaufsbezeichnung: ARTEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3H e1*2007/46*1725*.. 110 - 206 215/55R17 94 11A; 26P; 27I; 52J Allradantrieb;
225/50R17 94 11A; 245; 248; 26P; 27I Frontantrieb;
10B; 11B; 11G; 11H;
225/55R17 97 11A; 245; 248; 26P; 27I 12A; 51A; 71K; 721;
73C; 74D; 74P; 76S;
235/50R17 96 11A; 245; 248; 26B; 77E
27B; 27H
245/45R17 95 11A; 245; 248; 26P; 27I
245/50R17 99 11A; 241; 248; 26B;
26N; 27B; 27H
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 147 215/45R17 87W 11A; 21P; 22H; 22L; Cabrio; Frontantrieb;
22P; 24J; 24M 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22H; 22L; 12A; 51A; 71K; 721;
22P; 24J; 24M 73C; 74D; 74P; 76S;
225/45R17 91 11A; 21B; 22H; 22L; 77E
22Q; 24D; 24J
85 - 184 205/50R17 11A; 21B; 22H; 22L;
22Q; 24D; 24J; 51G
235/45R17 94 11A; 21B; 22H; 22L;
§ 22 50832*01
22Q; 24D; 24J
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 110 215/45R17 87 11A; 241; 246; 248; Golf 7; Golf 7
1K e1*2007/46*0490*.. 26B; 27F Sportsvan; ab
63 - 169 205/45R17 88 11A; 245; 248; 26P; e1*2007/46*0490*05;
27H nicht Golf Alltrack;
63 - 221 205/50R17 89 11A; 241; 244; 246; Kombilimousine;
26B; 26N; 27F Allradantrieb;
225/45R17 91 11A; 241; 244; 246; Frontantrieb;
26B; 26N; 27F Mehrlenkerhinterachse;
63 - 228 235/45R17 94 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26N; 27F 12A; 51A; 71K; 721;
135 - 221 215/45R17 87Y 11A; 241; 246; 248; 73C; 74D; 74P; 76S;
26B; 27F 77E
206 - 221 205/45R17 88Y 11A; 245; 248; 26P;
27H
228 205/45R17 M+S 11A; 245; 248; 26P;
27H; 52J
205/50R17 M+S 11A; 241; 244; 246;
26B; 26N; 27F; 52J
215/45R17 M+S 11A; 241; 246; 248;
26B; 27F; 52J
225/45R17 M+S 11A; 241; 244; 246;
26B; 26N; 27F; 52J
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 14 von 44

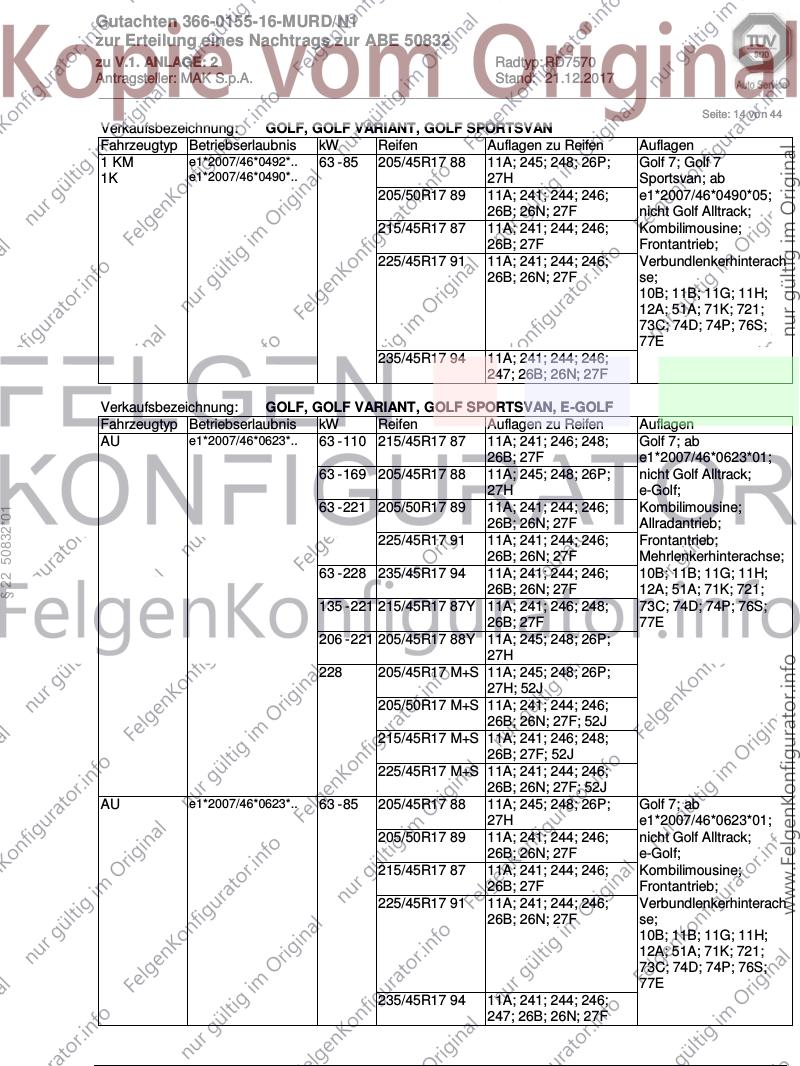

Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 85 205/45R17 88 11A; 245; 248; 26P; Golf 7; Golf 7
1K e1*2007/46*0490*.. 27H Sportsvan; ab
205/50R17 89 11A; 241; 244; 246; e1*2007/46*0490*05;
26B; 26N; 27F nicht Golf Alltrack;
215/45R17 87 11A; 241; 244; 246; Kombilimousine;
26B; 27F Frontantrieb;
225/45R17 91 11A; 241; 244; 246; Verbundlenkerhinterach
26B; 26N; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76S;
77E
235/45R17 94 11A; 241; 244; 246;
247; 26B; 26N; 27F
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 110 215/45R17 87 11A; 241; 246; 248; Golf 7; ab
26B; 27F e1*2007/46*0623*01;
63 - 169 205/45R17 88 11A; 245; 248; 26P; nicht Golf Alltrack;
27H e-Golf;
63 - 221 205/50R17 89 11A; 241; 244; 246; Kombilimousine;
§ 22 50832*01
26B; 26N; 27F Allradantrieb;
225/45R17 91 11A; 241; 244; 246; Frontantrieb;
26B; 26N; 27F Mehrlenkerhinterachse;
63 - 228 235/45R17 94 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26N; 27F 12A; 51A; 71K; 721;
135 - 221 215/45R17 87Y 11A; 241; 246; 248; 73C; 74D; 74P; 76S;
26B; 27F 77E
206 - 221 205/45R17 88Y 11A; 245; 248; 26P;
27H
228 205/45R17 M+S 11A; 245; 248; 26P;
27H; 52J
205/50R17 M+S 11A; 241; 244; 246;
26B; 26N; 27F; 52J
215/45R17 M+S 11A; 241; 246; 248;
26B; 27F; 52J
225/45R17 M+S 11A; 241; 244; 246;
26B; 26N; 27F; 52J
AU e1*2007/46*0623*.. 63 - 85 205/45R17 88 11A; 245; 248; 26P; Golf 7; ab
27H e1*2007/46*0623*01;
205/50R17 89 11A; 241; 244; 246; nicht Golf Alltrack;
26B; 26N; 27F e-Golf;
215/45R17 87 11A; 241; 244; 246; Kombilimousine;
26B; 27F Frontantrieb;
225/45R17 91 11A; 241; 244; 246; Verbundlenkerhinterach
26B; 26N; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76S;
77E
235/45R17 94 11A; 241; 244; 246;
247; 26B; 26N; 27F
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 15 von 44

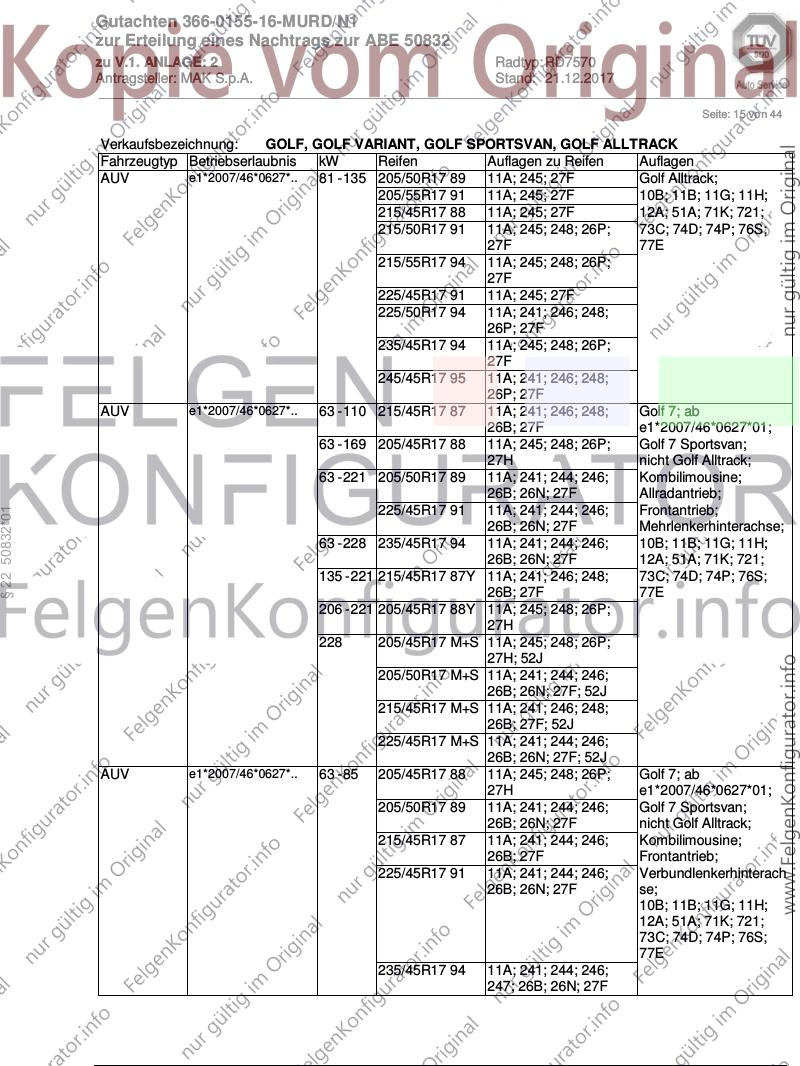

Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 81 - 135 205/50R17 89 11A; 245; 27F Golf Alltrack;
205/55R17 91 11A; 245; 27F 10B; 11B; 11G; 11H;
215/45R17 88 11A; 245; 27F 12A; 51A; 71K; 721;
215/50R17 91 11A; 245; 248; 26P; 73C; 74D; 74P; 76S;
27F 77E
215/55R17 94 11A; 245; 248; 26P;
27F
225/45R17 91 11A; 245; 27F
225/50R17 94 11A; 241; 246; 248;
26P; 27F
235/45R17 94 11A; 245; 248; 26P;
27F
245/45R17 95 11A; 241; 246; 248;
26P; 27F
AUV e1*2007/46*0627*.. 63 - 110 215/45R17 87 11A; 241; 246; 248; Golf 7; ab
26B; 27F e1*2007/46*0627*01;
63 - 169 205/45R17 88 11A; 245; 248; 26P; Golf 7 Sportsvan;
27H nicht Golf Alltrack;
63 - 221 205/50R17 89 11A; 241; 244; 246; Kombilimousine;
26B; 26N; 27F Allradantrieb;
225/45R17 91 11A; 241; 244; 246; Frontantrieb;
§ 22 50832*01
26B; 26N; 27F Mehrlenkerhinterachse;
63 - 228 235/45R17 94 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26N; 27F 12A; 51A; 71K; 721;
135 - 221 215/45R17 87Y 11A; 241; 246; 248; 73C; 74D; 74P; 76S;
26B; 27F 77E
206 - 221 205/45R17 88Y 11A; 245; 248; 26P;
27H
228 205/45R17 M+S 11A; 245; 248; 26P;
27H; 52J
205/50R17 M+S 11A; 241; 244; 246;
26B; 26N; 27F; 52J
215/45R17 M+S 11A; 241; 246; 248;
26B; 27F; 52J
225/45R17 M+S 11A; 241; 244; 246;
26B; 26N; 27F; 52J
AUV e1*2007/46*0627*.. 63 - 85 205/45R17 88 11A; 245; 248; 26P; Golf 7; ab
27H e1*2007/46*0627*01;
205/50R17 89 11A; 241; 244; 246; Golf 7 Sportsvan;
26B; 26N; 27F nicht Golf Alltrack;
215/45R17 87 11A; 241; 244; 246; Kombilimousine;
26B; 27F Frontantrieb;
225/45R17 91 11A; 241; 244; 246; Verbundlenkerhinterach
26B; 26N; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76S;
77E
235/45R17 94 11A; 241; 244; 246;
247; 26B; 26N; 27F
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 16 von 44
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 215/50R17 91 11A; 24J; 248; 26P; Beetle (Schrägheck);
27B Beetle Cabrio;
215/55R17 94 11A; 24J; 248; 26B; Frontantrieb;
26N; 27B 10B; 11B; 11G; 11H;
225/50R17 94 11A; 241; 244; 246; 12A; 51A; 71K; 721;
247; 26B; 26N; 27B; 729; 73C; 74D; 74P;
27H
235/45R17 94 11A; 24J; 248; 26P; 76S; 77E
27B
235/50R17 96 11A; 24C; 244; 247;
26B; 26J; 27B; 27H
245/45R17 95 11A; 244; 247; 27B;
27H; 57F; 67R; 67T
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 100 205/50R17 89 11A; 21P; 22L; 22Q; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 241; 244; 246 (Cross); ab
e1*2007/46*0502*.., 77 - 155 215/45R17 91 11A; 21P; 22L; 22Q; e1*2001/116*0307*24;
e1*2007/46*0547*.. 245; 248 bis
225/45R17 91 11A; 21B; 22L; 22Q; e1*2001/116*0307*36;
241; 244; 246 Kombi; Limousine;
§ 22 50832*01
77 - 220 205/50R17 11A; 21P; 22L; 22Q; Allradantrieb;
241; 244; 246; 51G Frontantrieb;
205/50R17 93 11A; 21P; 22L; 22Q; 10B; 11B; 11G; 11H;
241; 244; 246 12A; 51A; 573; 71K;
225/45R17 91Y 11A; 21B; 22L; 22Q; 721; 73C; 74D; 74P;
241; 244; 246 77E
235/45R17 94 11A; 21B; 22H; 22L;
22Q; 241; 244; 246
3C e1*2001/116*0307*.., 103 - 155 205/50R17 93 11A; 22M Nur Passat Alltrack
e1*2007/46*0502*.., 205/55R17 91W 11A; 22M (Cross); bis
e1*2007/46*0547*.. 215/45R17 91W 11A; 22M e1*2001/116*0307*36;
215/50R17 91W 11A; 22M; 248; 26P; 10B; 11B; 11G; 11H;
27I 12A; 51A; 573; 71K;
225/45R17 91W 11A; 22M 721; 729; 73C; 74D;
225/50R17 94 11A; 22L; 245; 248; 74P; 76S; 77E
26P; 27I
235/45R17 94 11A; 22M; 248; 26P;
27I
245/45R17 95 11A; 22L; 245; 248;
26P; 27I
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 17 von 44
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 75 - 110 205/50R17 89 11A; 21P; 22L; 22Q; nur bis
24J; 24M e1*2001/116*0307*23;
75 - 147 205/50R17 93 11A; 21P; 22L; 22Q; Kombi; Limousine;
24J; 24M Allradantrieb;
215/45R17 91 11A; 21P; 22L; 22Q; Frontantrieb;
24J; 24M 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21B; 22L; 22Q; 12A; 51A; 573; 71K;
24J; 24M 721; 73C; 74D; 74P;
235/45R17 93 11A; 21B; 22H; 22L; 77E
22Q; 24C; 24D
75 - 220 205/50R17 11A; 21P; 22L; 22Q;
24J; 24M; 51G
225/45R17 91 11A; 21B; 22L; 22Q;
M+S 24J; 24M
235/45R17 94 11A; 21B; 22H; 22L;
22Q; 24C; 24D
3C e1*2001/116*0307*.. 110 - 176 215/55R17 94 11A; 26P; 27H VW Passat Alltrack
225/50R17 94 11A; 26P; 27H (B8) ab Mj.2014;
225/55R17 97 11A; 26P; 27F Allradantrieb;
235/50R17 96 11A; 245; 26B; 27F 10B; 11B; 11G; 11H;
245/45R17 95 11A; 26P; 27H 12A; 51A; 71K; 721;
245/50R17 99 11A; 245; 26B; 26N; 73C; 74D; 74P; 76S;
§ 22 50832*01
27F 77E
3C e1*2001/116*0307*.. 81 - 206 215/50R17 95 11A; 248; 26P; 27H ab
215/55R17 94 11A; 248; 26P; 27H e1*2001/116*0307*37;
225/50R17 94 11A; 24J; 248; 26P; VW Passat (B8) ab Mj.
27H 2014; nicht Passat
225/55R17 97 11A; 24J; 248; 26P; Alltrack; Kombi;
27F Stufenheck;
235/50R17 96 11A; 24J; 244; 247; Allradantrieb;
26B; 27F Frontantrieb;
245/45R17 95 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71K; 721;
245/50R17 99 11A; 241; 244; 246; 73C; 74D; 74P; 76S;
247; 26B; 26N; 27F 77E
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 147 225/45R17 91W 11A; 21P; 22I; 24M Limousine;
100 - 220 205/50R17 11A; 21P; 22I; 24M; Allradantrieb;
51G Frontantrieb;
225/45R17 91Y 11A; 21P; 22I; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P; 77E
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 18 von 44
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 130 205/50R17 51G Coupe; Frontantrieb;
215/45R17 87W 51J 10B; 11B; 11G; 11H;
215/45R17 87W 57E; 681; 684 12A; 51A; 71K; 721;
90 - 206 225/45R17 91 73C; 74D; 74P; 76S;
235/45R17 94 11A; 24M 77E
245/45R17 95 11A; 22I; 24J; 24M
147 - 206 205/50R17 51G; 52J
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 85 - 176 215/65R17 99 11A; 27I ab
e1*2007/46*0487*.. 225/60R17 99 11A; 24J; 248; 27H; 27I e1*2001/116*0450*24;
ohne R-Line; ab
235/60R17 102 11A; 24J; 248; 27B; e1*2007/46*0487*15;
27H nicht Allspace;
245/55R17 102 11A; 24J; 24M; 27B; Allradantrieb;
27F Frontantrieb;
255/55R17 104 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
27B; 27F 12A; 51A; 71K; 721;
73C; 74D; 74P; 76S;
77E
5N e1*2001/116*0450*.., 81 - 155 215/60R17 96 11A; 22I; 24J; 24M; 51J ohne R-Line; bis
§ 22 50832*01
e1*2007/46*0487*.. e1*2007/46*0487*14;
225/55R17 97 11A; 22I; 24J; 24M; 51J bis
e1*2001/116*0450*23;
225/60R17 99 11A; 22I; 22P; 24J; Allradantrieb;
24M; 51J Frontantrieb;
235/55R17 99 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
245/50R17 99 11A; 21P; 22I; 24D; 24J 12A; 51A; 71K; 721;
73C; 74D; 74P; 75I;
77E
5N e1*2001/116*0450*.., 85 - 176 215/65R17 99 11A; 27I ab
e1*2007/46*0487*.. 225/60R17 99 11A; 27H; 27I e1*2001/116*0450*24;
235/60R17 102 11A; 27B; 27H mit R-Line; ab
245/55R17 102 11A; 27B; 27F e1*2007/46*0487*15;
255/55R17 104 11A; 24J; 248; 27B; nicht Allspace;
27F Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76S;
77E
5N e1*2001/116*0450*.., 81 - 155 215/60R17 96 mit R-Line; bis
e1*2007/46*0487*.. 225/55R17 97 11A; 22I e1*2007/46*0487*14;
225/60R17 99 11A; 22I bis
235/55R17 99 11A; 22I e1*2001/116*0450*23;
245/50R17 99 11A; 21P; 22B Allradantrieb;
245/55R17 102 11A; 21P; 22B Frontantrieb;
255/50R17 101 11A; 21P; 22B; 22H 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76S;
77E
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 19 von 44
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B e1*95/54*0043*.., 66 - 92 215/45R17 87 11A; 22B; 24C; 24M B5 ab MJ 1996; Kombi;
e1*98/14D0043*.., 225/45R17-90 11A; 21B; 22B; 22F; Limousine;
e1*98/14*0043*.. 24C; 24M Frontantrieb;
235/40R17-90 11A; 21B; 22B; 22F; 10B; 11B; 11G; 11H;
24C; 24D; 66A; 684 12A; 51A; 71K; 721;
66 - 142 215/45R17 91 11A; 22B; 24C; 24M 73C; 74D; 74P; 77E
245/40R17-91 11A; 22B; 22F; 24D;
57F; 66B; 681; 687
110 - 142 225/45R17-90W 11A; 21B; 22B; 22F;
24C; 24M
235/40R17-90W 11A; 21B; 22B; 22F;
24C; 24D; 66A; 684
3B e1*95/54*0043*.., 81 - 92 225/45R17-90 11A; 21B; 22B; 22F; B5 ab MJ 1996; Kombi;
e1*98/14D0043*.., 24J; 24M Limousine;
e1*98/14*0043*.. 235/40R17-90 11A; 21B; 22B; 22F; Allradantrieb;
24C; 24M; 66A 10B; 11B; 11G; 11H;
110 - 142 225/45R17-90W 11A; 21B; 22B; 22F; 12A; 51A; 71K; 721;
24J; 24M 73C; 74D; 74P; 77E
235/40R17-90W 11A; 21B; 22B; 22F;
24C; 24M; 66A
3BG e1*2001/116*0157*.., 74 - 125 245/40R17 91 nicht Allradantrieb; 11A; 10B; 11B; 11G; 11H;
e1*98/14*0157*.. 22B; 22F; 24D; 57F; 12A; 51A; 573; 71K;
§ 22 50832*01
66B; 687 721; 73C; 74D; 74P;
74 - 132 205/50R17 89W 11A; 21B; 22B; 22F; 77E
24J; 24M; 5FM
74 - 142 205/50R17 89Y 11A; 21B; 22B; 22F;
24J; 24M; 5FM
205/50R17 93 11A; 21B; 22B; 22F;
24J; 24M
225/45R17 91 11A; 21B; 22B; 22F;
24J; 24M
235/40R17 90 11A; 21B; 22B; 22F;
24C; 24M; 66A
3BS e1*2001/116*0173*.., 202 205/50R17 11A; 24J; 24M; 51G; 10B; 11B; 11G; 11H;
e1*98/14*0173*.. 52J 12A; 51A; 71K; 721;
225/45R17 91 11A; 24J; 24M 73C; 74D; 74P; 77E
235/45R17 93 11A; 22I; 24J; 24M
Verkaufsbezeichnung: VW PHAETON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3d DE*2007/46*0452*.., 165 - 246 235/55R17 99 11A; 24J; 5JK nicht V10 Diesel;
e1*2007/46*0452*.. 10B; 11B; 11G; 11H;
3D e1*2001/116*0189*.., 12A; 51A; 533; 573;
e1*98/14*0189*.. 71K; 721; 729; 73C;
74D; 74P; 75I; 76S;
77E
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 20 von 44
Verkaufsbezeichnung: VW SHARAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7N e1*2007/46*0401*.., 85 - 125 225/45R17 94 Allradantrieb;
e1*2007/46*0434*.. 235/45R17 94 11A; 248 Frontantrieb;
85 - 162 205/55R17 95 51J 10B; 11B; 11G; 11H;
215/50R17 95 11A; 248; 51J 12A; 51A; 573; 71K;
225/45R17 94W 721; 729; 73C; 74D;
225/50R17 11A; 21P; 248; 51G; 74P; 75I; 76S; 77E
67F
235/45R17 94W 11A; 248
245/45R17 95 11A; 21P; 248
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
§ 22 50832*01
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 21 von 44
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
§ 22 50832*01
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
242) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 22 von 44
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
§ 22 50832*01
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 23 von 44
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
§ 22 50832*01
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
533) Die Verwendung der Reifengrößen ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer
250 km/h nicht zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 24 von 44
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
66A) Sofern Reifen der Größe 235/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
66B) Sofern Reifen der Größe 245/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
§ 22 50832*01
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67F) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R17
Hinterachse: 225/50R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 25 von 44
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
681) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
§ 22 50832*01
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
687) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 26 von 44
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
§ 22 50832*01
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
ADU) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
ADZ) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
AF5) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (breite Hinterachse) nicht serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF6) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (schmale Hinterachse) serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AFI) Die Verwendung dieser Reifengröße ist an Fahrzeugen mit 6-Zylinder-Motoren nur mit M+S-Profil
zulässig.
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 27 von 44
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, 2-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 400 y = 400 VA
26B x = 400 y = 400 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
§ 22 50832*01
26J x = 400 y = 400 24 VA
27H x = 400 y = 400 8 HA
27F x = 400 y = 400 30 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 28 von 44
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0591*..
Handelsbez.: AUDI Q3
Variante(n): Allradantrieb, Frontantrieb, Kombilimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 390 VA
26P x = 240 y = 340 VA
27B x = 335 y = 400 HA
27I x = 285 y = 355 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 390 30 VA
§ 22 50832*01
26N x = 290 y = 390 10 VA
27F x = 335 y = 400 30 HA
27H x = 335 y = 400 10 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 29 von 44
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 250 VA
26B x = 400 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 20 VA
27H x = 350 y = 350 8 HA
§ 22 50832*01
27F x = 350 y = 350 20 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 30 von 44
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 25 HA
§ 22 50832*01
27H x = 400 y = 310 8 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 31 von 44
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 10 VA
26N x = 200 y = 300 8 VA
27F x = 300 y = 310 30 HA
§ 22 50832*01
27H x = 300 y = 310 8 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 32 von 44
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: NS
Genehm.Nr.: e8*2007/46*0249*..
Handelsbez.: KODIAQ
Variante(n): Allradantrieb, Frontantrieb, nicht Scout / Cross
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 240 y = 200 HA
27B x = 290 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 230 y = 160 8 VA
26J x = 280 y = 210 34 VA
27H x = 290 y = 250 8 HA
§ 22 50832*01
27F x = 290 y = 250 23 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 33 von 44
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e11*2001/116*0326*..
Handelsbez.: SUPERB
Variante(n): ab e11*2001/116*0326*32, Allradantrieb, Frontantrieb, Kombi, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
§ 22 50832*01
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 34 von 44
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 220 y = 275 30 VA
§ 22 50832*01
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 35 von 44
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 320 VA
26P x = 220 y = 270 VA
27B x = 270 y = 280 HA
27I x = 220 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 270 y = 275 10 VA
§ 22 50832*01
26N x = 270 y = 275 8 VA
27F x = 280 y = 250 10 HA
27H x = 280 y = 250 8 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 36 von 44
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3H
Genehm.Nr.: e1*2007/46*1725*..
Handelsbez.: ARTEON
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 230 VA
26P x = 170 y = 180 VA
27B x = 270 y = 290 HA
27I x = 220 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 220 y = 230 25 VA
§ 22 50832*01
26N x = 220 y = 230 8 VA
27F x = 270 y = 290 25 HA
27H x = 270 y = 290 8 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 37 von 44
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AUV
Genehm.Nr.: e1*2007/46*0627*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 280 VA
26P x = 210 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 260 y = 280 10 VA
26N x = 260 y = 280 8 VA
27F y = 300 y = 320 30 HA
§ 22 50832*01
27H x = 300 y = 320 8 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 38 von 44
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0547*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
§ 22 50832*01
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 39 von 44
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 30 HA
§ 22 50832*01
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 40 von 44
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27I x = 250 y = 230 HA
27B x = 300 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
§ 22 50832*01
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 41 von 44
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Variante(n): Allradantrieb, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 30 HA
27H x = 400 y = 310 8 HA
§ 22 50832*01
26J x = 300 y = 300 30 VA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 42 von 44
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0502*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
§ 22 50832*01
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 43 von 44
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 18,5 VA
§ 22 50832*01
26N x = 300 y = 350 8 VA
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
Gutachten 366-0155-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50832
zu V.1. ANLAGE: 2 Radtyp: RD7570
Antragsteller: MAK S.p.A. Stand: 21.12.2017
__________________________________________________________________________________________________________________
Seite: 44 von 44
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 300 VA
26P x = 370 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 300 15 VA
26N x = 400 y = 300 8 VA
27F x = 300 y = 400 30 HA
§ 22 50832*01
27H x = 300 y = 400 8 HA
