GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 19
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ M7017
Radgröße 7.0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
31 M7017 LK112/ohne Ring 5/112/57,1 40 675 2050
Kennzeichnungen
KBA-Nummer 50303
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung M7017 (s.o.)
Radgröße 7.0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§ 22 50303*02
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,5 Kugel Ø 26 mm 120 27
S03 Serien-Schraube M14x1,5 Kugel Ø 26 mm 140 27
S04 Schraube M14x1,5 Kugel Ø 26 mm 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/50R17 A11 A07 A16 A21
8V 77-140 215/45R17 A11 A57 Cbo F24
e1*2007/46*0607*.. 77-140 225/45R17 A11 Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/50R17 K1c K56 A01 A07 A12
8P 75-147 215/45R17 K1a K1b K56 T87 T88 A16 A21 A58
e1*2001/116*0456*.. 75-147 225/45R17 K1c K56 B03 Cbo V17
S02
Audi A3 Sportback e- 110 205/50R17 A07 A12 A16
tron 110 215/45R17 A21 A58 F24
8V 110 225/45R17 Flh V00 V17
e1*2007/46*0607*.. S02
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 K1c K56 M+S A01 A07 A12
8P, 8PA 184-195 215/45R17 K1a K1b K56 M+S T88 T91 A16 A21 Flh
e1*2001/116*0217*.., 184-195 225/45R17 K1c K56 M+S S02
e1*2001/116*0418*..
§ 22 50303*02
Audi A3, -/Sportback 66-147 205/50R17 K1c K56 A01 A07 A12
8P, 8PA, 8PB 66-147 215/45R17 K1a K1b K56 T87 T88 A16 A21 B03
e1*2001/116*0217*..; 66-147 225/45R17 K1c K56 Flh V17 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A07 A12 A16
8V 77-140 215/45R17 A21 A57 F24
e1*2007/46*0607*.. 77-140 225/45R17 Flh V00 V17
- incl. Facelift 2016 S02
Audi A4 74-140 205/50R17 R37 T89 T93 A07 A12 A16
8E 74-162 205/50R17 M+S T89 T93 A21 B03 Car
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 Lim V17 W20
e1*2001/116*0151*.. 74-162 225/45R17 T90 T91 S02
74-162 235/45R17 R70
Audi A4 55-169 205/50R17 A07 A12 A16
B5 55-169 215/45R17 A21 Au7 Car
e1*93/81*0013*.. , 55-169 225/45R17 Lim V17 S02
e1*98/14*0013*..
Audi A4 162 205/50R17 M+S T89 T93 A07 A12 A16
QB6 162 215/45R17 R37 T88 T91 A21 B03 Car
e1*2001/116*0243*.. 162 225/45R17 T90 T91 Cbo Lim V17
162 235/45R17 R70 W20 S02
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A07 A12 A16
8H 96-162 205/50R17 M+S T89 T93 A21 B03 Cbo
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 V17 W20 S02
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93
96-162 235/45R17 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 A07 A16 A21
4B 81-142 205/50R17 T89 T93 A30 Au9 B03
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 Car Lim V17
2001/116*0051*.. 81-184 225/45R17 T90 T91 T93 X27 S02
Audi A6 -/Avant 89-140 225/50R17 R37 T93 135 A07 A11 A16
4F, 4F1 89-257 225/50R17 M+S T93 135 A21 B03 Car
e1*2001/116*0254*.., Lim NBF X27
e1*2001/116*0276*..; S02
e13*2007/46*1080*..
Audi A6 Allroad 120-257 215/55R17 A13 M+S T94 A07 A16 A21
4F, 4F1 120-257 225/55R17 A12 M+S 134 X28 S02
e1*2001/116*0254*..;
e13*2007/46*1080*..
Audi Q2 85, 110 205/55R17 A33 A07 A16 A21
GA 85, 110 205/60R17 A12 A58 V17 S03
e1*2007/46*1552*.. 85, 110 215/55R17 A01 A12 K1a
- Frontantrieb 85, 110 225/50R17 A01 A12 K1a K2b
85, 110 225/55R17 A01 A12 K1a K2b
§ 22 50303*02
85, 110 235/50R17 A01 A12 K1c K2b
85, 110 245/50R17 A01 A12 K2b K8f R03
Audi Q2 85, 110 205/55R17 A33 A07 A16 A21
GA 85, 110 205/60R17 A12 A58 KMV V17
e1*2007/46*1552*.. 85, 110 215/55R17 A12 Z19 S03
- Frontantrieb 85, 110 225/50R17 A12
- mit Zusatz- 85, 110 225/55R17 A12
Verbreiterungen 85, 110 235/50R17 A12
85, 110 245/50R17 A01 A12 K2b K8f R03
Audi Q2 Quattro 110, 140 205/55R17 A33 A07 A16 A21
GA 110, 140 205/60R17 A12 A56 S03
e1*2007/46*1552*01-.. 110, 140 215/55R17 A01 A12 K1a
110, 140 225/50R17 A01 A12 K1a K2b
110, 140 225/55R17 A01 A12 K1a K2b
110, 140 235/50R17 A01 A12 K1c K2b
110, 140 245/50R17 A01 A12 K1c K2b
Audi Q2 Quattro 110, 140 205/55R17 A33 A07 A16 A21
GA 110, 140 205/60R17 A12 A56 KMV Z19
e1*2007/46*1552*01-.. 110, 140 215/55R17 A12 S03
- mit Zusatz- 110, 140 225/50R17 A12
Verbreiterungen 110, 140 225/55R17 A12
110, 140 235/50R17 A12
110, 140 245/50R17 A01 A12 K1a K1b K2b
Audi Q3 88-162 215/55R17 A12 A16 A21
8U, 8U1 88-162 215/60R17 A57 V00 V17
e1*2007/46*0591*..; 88-162 225/50R17 S04
e13*2007/46*1163*.. 88-162 225/55R17
88-162 235/50R17
88-162 235/55R17
88-162 245/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 215/55R17 A12 A16 A21
8U, 8U1 88-162 215/60R17 A57 KMV V00
e1*2007/46*0591*..; 88-162 225/50R17 V17 S04
e13*2007/46*1163*.. 88-162 225/55R17
- mit Radhaus- 88-162 235/50R17
Verbreiterungen 88-162 235/55R17
88-162 245/50R17
Audi S3 206-228 205/50R17 A11 M+S A07 A16 A21
8V 206-228 215/45R17 A11 M+S A56 Cbo F24
e1*2007/46*0607*.. 206-228 225/45R17 A11 M+S Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 205/50R17 M+S A07 A12 A16
8V 206-228 215/45R17 M+S A21 A56 F24
e1*2007/46*0607*.. 206-228 225/45R17 M+S Flh S02
- incl. Facelift 2016
Audi TT (II) 118-200 225/50R17 A12 K46 K56 M+S A01 A07 A16
8J A21 A57 B03
§ 22 50303*02
e1*2001/116* Cbo S02
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 225/50R17 A91 M+S A07 A16 A21
8J A57 Cbo Cpe
e1*2001/116* S02
0369*17-..
ab MJ 2015 (8S)
Seat Alhambra 85-162 205/55R17 A33 T95 135 A07 A16 A21
7N 85-162 215/50R17 A12 T95 135 A57 S03
e1*2007/46*0402*..; 85-162 215/55R17 A12 T94 T98 135
e1*2007/46*0435*.. 85-162 225/50R17 A12 T94 T98 135
- incl- Facelift 2015 85-162 235/50R17 A12 135
Seat Altea / Toledo 63-155 205/50R17 K1c T89 T93 A01 A07 A12
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A16 A21 A60
e9*2001/116*0050*..; 63-155 225/45R17 K1c Flh KOV SeF
e9*2007/46*0012*.. Sth V17 S02
Seat Ateca 85, 110 215/55R17 A13 A07 A16 A21
5FP 85, 110 215/60R17 A01 A12 G01 A58 F23 V17
e9*2007/46*6394*.. 85, 110 225/50R17 A13 S03
- Frontantrieb 85, 110 225/55R17 A12
85, 110 235/50R17 A12
85, 110 235/55R17 A01 A12 G01
85, 110 245/50R17 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Ateca 4drive 110, 140 215/55R17 A13 A07 A16 A21
5FP 110, 140 215/60R17 A12 A56 F24 S03
e9*2007/46*6394*.. 110, 140 225/50R17 A13
110, 140 225/55R17 A12
110, 140 235/50R17 A01 A12 K2b
110, 140 235/55R17 A01 A12 K2b
110, 140 245/50R17 A01 A12 K1c K2b
110, 140 255/50R17 A01 A12 K1c K2b
Seat Exeo / Exeo ST 75-125 205/50R17 A33 A07 A16 A21
3R, 3RN 75-125 215/45R17 A13 T87 T88 T91 A58 B03 Car
e9*2001/116*0072*.., 75-125 225/45R17 A33 Lim V17 W20
e9*2007/46*0011*.. S02
Seat Leon 63-155 205/50R17 A01 K1a K2b R37 A07 A12 A16
1P, 1PN 63-155 215/45R17 R37 A21 A58 Flh
e9*2001/116*0052*..; 63-195 225/45R17 A01 K1a K2b V17 S02
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 A07 A12 A16
5F 81-135 215/45R17 A21 Car F24
§ 22 50303*02
e9*2007/46*0094*.. 81-135 225/45R17 Flh KOV V00
V17 S02
Seat Leon 63 - 110 205/50R17 A07 A12 A16
5F 63 - 110 215/45R17 A21 A58 Car
e9*2007/46*0094*.. 63 - 110 225/45R17 F23 Flh KOV
V17 S02
Seat Leon Cupra 195,206 205/50R17 A07 A12 A16
5F 195,206 215/45R17 A21 A57 BW7
e9*2007/46*0094*.. 195-221 225/45R17 Car F24 Flh
V17 S02
Seat Leon X-Perience 81-135 205/50R17 A33 A07 A16 A21
5F 81-135 205/55R17 A12 A56 Car F24
e9*2007/46*0094*.. 81-135 215/50R17 A01 A12 K6j K6y KMV S02
81-135 225/45R17 A33
81-135 225/50R17 A01 A12 K6g K6i K6j K6y K8h
Skoda Kodiaq 85-140 215/65R17 A91 128 A07 A16 A21
NS 85-140 225/60R17 A12 130 A57 S03
e8*2007/46*0249* 85-140 225/65R17 A12 126
85-140 235/60R17 A12 128
85-140 245/55R17 A12 130
Skoda Octavia (II) 55-118 205/50R17 A01 K1a R37 T89 T93 A07 A12 A16
1Z 55-118 215/45R17 R37 T88 T91 A21 Car Lim
e11*2001/116*0230*..; 55-147 205/50R17 A01 K1a M+S Npf V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17 A01 K1a
Skoda Octavia (III) 63-110 205/50R17 A13 A07 A16 A21
5E 63-110 215/45R17 A13 A58 Car F23
e11*2007/46*0243*..; 63-110 225/45R17 A13 Lim Npf S02
e11*2007/46*0244*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 77-162 205/50R17 A11 R37 A07 A16 A21
5E 77-162 215/45R17 A11 R37 A57 Car F24
e11*2007/46*0243*.. 77-162 225/45R17 A11 R37 Lim Npf S02
77-169 205/50R17 A11 M+S
77-169 215/45R17 A11 M+S
77-169 225/45R17 A11 M+S
Skoda Octavia Scout 103-118 205/50R17 M+S T93 A07 A12 A16
(II) 103-118 225/45R17 M+S T91 A21 A56 Car
1Z 103-118 225/50R17 A01 K1c K56 KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 205/50R17 A33 M+S A07 A16 A21
(III) 110-135 205/55R17 A12 M+S A56 Car F24
5E 110-135 215/50R17 A12 M+S S02
e11*2007/46*0243*.. 110-135 225/45R17 A33 M+S
110-135 225/50R17 A12
§ 22 50303*02
Skoda Superb (I) 74-142 205/50R17 R37 T89 T93 A07 A12 A16
3U 74-142 215/45R17 R37 T87 T88 T91 A21 A58 Lim
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 V17 S02
Skoda Superb (II) 77-147 205/50R17 T93 A07 A12 A16
3T 77-191 205/50R17 M+S T93 A21 Car Lim
e11*2001/116* 77-191 225/45R17 T94 V17 S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/50R17 A91 A07 A16 A21
3T 88-206 215/55R17 A91 A57 Car Lim
e11*2001/116* 88-206 225/50R17 A12 V00 V17 S03
0326*32-..; 88-206 235/50R17 A12
e11*2007/46*
0014*22-..
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A07 A12 A16
5L 77-125 205/55R17 M+S T91 T95 A21 A57 S02
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17 A01 K1b
VW Beetle, /Cabrio (II) 77-162 205/55R17 A33 R37 A07 A16 A21
16 77-162 215/50R17 A90 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 215/55R17 A90 S02
77-162 225/50R17 A12
77-162 235/50R17 A01 A12 K1a K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Caddy (III) 51-125 205/50R17 K1c K2b T89 T93 A01 A07 A12
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 A16 A21 A57
e1*2001/116* 51-125 225/45R17 K1c K2b T91 T94 A59 V00 V17
0252*00-41; S02
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/50R17 K1c K2b T89 T93 135 A01 A07 A12
2K, 2KN 62-125 215/45R17 K1c K2b T87 T91 135 A16 A21 A57
e1*2001/116* 62-125 225/45R17 K1c K2b T91 T94 135 A67 K34 V00
0252*00-41; V17 S02
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/50R17 K1a K2b T93 A01 A07 A12
2K, 2KN 55-110 215/45R17 K1a T91 A16 A21 A57
§ 22 50303*02
e1*2001/116* 55-110 225/45R17 K1a K2b T91 T94 A67 V00 V17
0252*42-..; S02
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/50R17 M+S T89 T93 A07 A12 A16
1T, 1t 75-130 215/50R17 M+S A21 KMV V17
e1*2001/116* 75-130 225/45R17 M+S S02
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/50R17 A07 A12 A16
AU 85, 100 215/45R17 A21 A58 F24
e1*2007/46*0623*10-.. 85, 100 225/45R17 Flh V17 S02
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/50R17 A07 A12 A16
AU 85, 100 215/45R17 A21 A58 F23
e1*2007/46*0623*10-.. 85, 100 225/45R17 Flh V17 S02
- incl. Facelift 2017
VW EOS 85-184 205/50R17 A13 R37 A07 A16 A21
1F 85-184 215/45R17 A13 R37 T87 T88 A58 B03 Cbo
e1*2001/116*0349*.. 85-184 215/50R17 A12 V17 S02
- incl. Facelift 2011 85-184 225/45R17 A12
85-184 235/45R17 A12 R70
85-191 205/50R17 A13 M+S
85-191 215/45R17 A13 M+S T87 T88
85-191 215/50R17 A12 M+S
85-191 225/45R17 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-169 205/50R17 K1c R37 A01 A07 A12
1K 55-169 215/45R17 K1c R37 T87 T88 A16 A21 Flh
e1*2001/116* 55-184 205/50R17 K1c M+S V17 S02
0242*00-24 55-184 215/45R17 K1c M+S T87 T88
55-184 225/45R17 K1c
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A07 A12
1KM 59-147 215/45R17 K1a K1b K2b K56 A16 A21 A58
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 Car V17 S02
0328*00-14
VW Golf (VI) 59-173 205/50R17 K1a K2b A01 A07 A12
1K 59-173 215/45R17 K1a K2b T87 T91 A16 A21 Cbo
e1*2001/116 59-173 225/45R17 K1a K2b Flh V17 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A07 A12 A16
1K 188-199 215/45R17 T87 T88 A21 Cbo Flh
e1*2001/116 188-199 225/45R17 V17 S02
§ 22 50303*02
*0242*33-..
VW Golf (VI) Variant 59-118 205/50R17 K1a K2b K6g A01 A07 A12
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A16 A21 Car
e1*2001/116*0328*..; 59-118 225/45R17 K1a K2b K6g V17 S02
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-169 205/50R17 A07 A12 A16
AU, AUV, 1K, 1KM 63-169 215/45R17 A21 A57 Car
e1*2007/46*0623*..; 63-169 225/45R17 F24 Flh KOV
e1*2007/46*0627*..; 63-195 205/50R17 M+S NoE V00 V17
e1*2007/46* 63-195 215/45R17 M+S S02
0490*05-..; 63-195 225/45R17 M+S
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/50R17 A07 A12 A16
AU, AUV, 1K, 1KM 63 - 90 215/45R17 A21 A58 Car
e1*2007/46*0623*..; 63 - 90 225/45R17 F23 Flh KOV
e1*2007/46*0627*..; NoE V17 S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 205/50R17 A13 A07 A16 A21
AUV 81-135 205/55R17 A12 A56 Car F24
e1*2007/46*0627*.. 81-135 215/50R17 A12 KMV S02
81-135 225/45R17 A13
81-135 225/50R17 A01 A12 K1a K6g K6i K6w K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VII) GTE 110 205/50R17 A07 A12 A16
Hybrid 110 215/45R17 A21 A58 F24
AU 110 225/45R17 Flh V17 S02
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206, 221 205/50R17 A07 A12 A16
AU 206, 221 215/45R17 A21 A56 F24
e1*2007/46*0623*.. 206, 221 225/45R17 Flh S02
- incl. Facelift 2017 206-228 205/50R17 M+S
206-228 215/45R17 M+S
206-228 225/45R17 M+S
VW Golf (VII) R Vari- 213-228 205/50R17 M+S A07 A12 A16
ant 213-228 215/45R17 M+S A21 A56 Car
AUV 213-228 225/45R17 M+S F24 S02
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 205/50R17 A01 K1a K1b K2b K56 A07 A12 A16
1KP 55-125 215/45R17 T87 T88 T91 A21 A58 Flh
§ 22 50303*02
e1*2001/116*0304*..; 55-125 225/45R17 A01 K1a K1b K2b K56 V17 S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/50R17 A07 A12 A16
AUV, 1KM 92, 110 215/45R17 A21 A58 F24
e1*2007/46*0627*..; 92, 110 225/45R17 Flh V00 V17
e1*2007/46*0492*08-.. S02
VW Golf Sportsvan 63-85 205/50R17 A07 A12 A16
AUV, 1KM 63-85 215/45R17 A21 A58 F23
e1*2007/46*0627*..; 63-85 225/45R17 Flh V17 S02
e1*2007/46*0492*08-..
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6g K8e A01 A07 A12
16, 16H 77 - 155 215/45R17 K1a K1b K2b A16 A21 A58
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6g K8e Sth S02
e1*2007/46*0584*..
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A07 A12
1KM 66-147 215/45R17 K1a K1b K2b K56 A16 A21 A58
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 Sth V17 S02
VW Passat (V) 66-142 205/50R17 A01 K46 A07 A12 A16
3B 66-142 215/45R17 T87 T88 T89 A21 Car Lim
e1*95/54*0043*.., 66-142 225/45R17 A01 K46 V17 S02
e1*98/14*0043*..
VW Passat (V) 74-142 205/50R17 R37 T89 T93 A07 A12 A16
3BG 74-142 215/45R17 R37 T87 T88 T91 A21 Car Lim
e1*98/14*0157*.., 74-142 225/45R17 T90 V17 S02
e1*2001/116*0157*..
VW Passat (V) W8 202 205/50R17 M+S T93 A07 A16 A21
3BS 202 215/45R17 M+S T91 A30 B03 B11
e1*98/14*0173*.., 202 225/45R17 M+S T90 T91 Car Lim S02
e1*2001/116*0173*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 205/50R17 A13 R37 A07 A16 A21
3C 75-147 215/45R17 A13 R37 T87 T88 T91 Lim V17 S02
e1*2001/116* 75-147 215/50R17 A01 A12 K46 K56
0307*00-23 75-147 225/45R17 A12
75-147 235/45R17 A01 A12 K46 K56 R70
VW Passat (VI) 184 205/50R17 A13 M+S A07 A16 A21
3C 184 215/45R17 A13 M+S T87 T88 T91 Lim V17 S02
e1*2001/116* 184 215/50R17 A01 A12 K46 K56 M+S
0307*00-23 184 225/45R17 A12 M+S
184 235/45R17 A01 A12 K46 K56 M+S R70
VW Passat (VI) Vari- 184 205/50R17 A13 M+S T93 A07 A16 A21
ant 184 215/45R17 A13 M+S T91 Car S02
3C 184 215/50R17 A12 M+S T91
e1*2001/116* 184 225/45R17 A12 M+S T91
0307*00-23 184 235/45R17 A12 M+S R70
VW Passat (VI) Vari- 75-147 205/50R17 A13 R37 T89 T93 A07 A16 A21
ant 75-147 215/45R17 A13 R37 T87 T88 T91 Car V17 S02
§ 22 50303*02
3C 75-147 215/50R17 A12 T90
e1*2001/116* 75-147 225/45R17 A12 T90
0307*00-23 75-147 235/45R17 A12 R70
VW Passat (VII) 77-155 205/50R17 A13 T89 T93 A07 A16 A21
3C, 3c 77-155 215/45R17 A13 T87 T91 Car Lim V17
e1*2001/116* 77-155 215/50R17 A12 T91 T95 VoA S02
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/50R17 A13 T89 T93 A07 A16 A21
3C, 3c 77-155 215/45R17 A13 T87 T91 Car KMV Lim
e1*2001/116* 77-155 215/50R17 A12 T91 T95 V17 VoA S02
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat (VII) All- 103-155 205/50R17 A33 M+S T89 T93 A07 A16 A21
track 103-155 205/55R17 A12 M+S T91 T95 A56 Car KMV
3C, 3c 103-155 215/50R17 A12 M+S T91 T95 S02
e1*2001/116* 103-155 225/45R17 A33 M+S T91 T94
0307*24-36; 103-155 225/50R17 A12
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus- Ver-
breiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) 88-206 215/50R17 A31 A07 A16 A21
3C 88-206 215/55R17 A31 A57 Car Lim
e1*2001/116* 88-206 225/50R17 A12 V00 V17 VoA
0307*37-.. 88-206 235/50R17 A01 A12 K8h S03
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat CC / CC 100-220 205/50R17 A90 T89 T93 A07 A16 A21
3CC 100-220 215/45R17 A13 T87 T91 V17 S02
e1*2001/116*0468*.. 100-220 215/50R17 A12
- incl. Modell 2012 100-220 225/45R17 A90
VW Scirocco 90-155 205/50R17 A13 A07 A16 A21
13 90-155 215/45R17 A13 A58 Cpe S02
e1*2001/116*0471*.. 90-155 215/50R17 A12
- incl. Facelift 2015 90-162 205/50R17 A13 M+S
90-162 215/45R17 A13 M+S
90-162 215/50R17 A12 M+S
90-162 225/45R17 A13
VW Scirocco R 188-206 205/50R17 A13 M+S A07 A16 A21
§ 22 50303*02
13 188-206 215/45R17 A13 M+S A58 Cpe S02
e1*2001/116*0471*.. 188-206 215/50R17 A12 M+S
- incl. Facelift 2015 188-206 225/45R17 A13
VW Sharan 85-162 205/55R17 A33 T95 135 A07 A16 A21
7N 85-162 215/50R17 A12 T95 135 A57 S03
e1*2007/46*0401*..; 85-162 215/55R17 A12 T94 T98 135
e1*2007/46*0434*.. 85-162 225/50R17 A12 T94 T98 135
- incl, Facelift 2015 85-162 235/50R17 A12 135
VW Tiguan (I) 81-155 215/60R17 A13 A07 A16 A21
5N 81-155 225/55R17 A12 KMV S03
e1*2001/116* 81-155 235/55R17 A12
0450*00-23; 81-155 245/50R17 A12
e1*2007/46* 81-155 255/50R17 A12
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/60R17 A13 A07 A16 A21
5N 81-155 225/55R17 A12 S03
e1*2001/116* 81-155 235/55R17 A12
0450*11-23; 81-155 245/50R17 A01 A12 K1a K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 215/60R17 A13 A07 A16 A21
5N 81-155 225/55R17 A12 S03
e1*2001/116* 81-155 235/55R17 A01 A12 K2b
0450*00-10; 81-155 245/50R17 A01 A12 K1a K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG

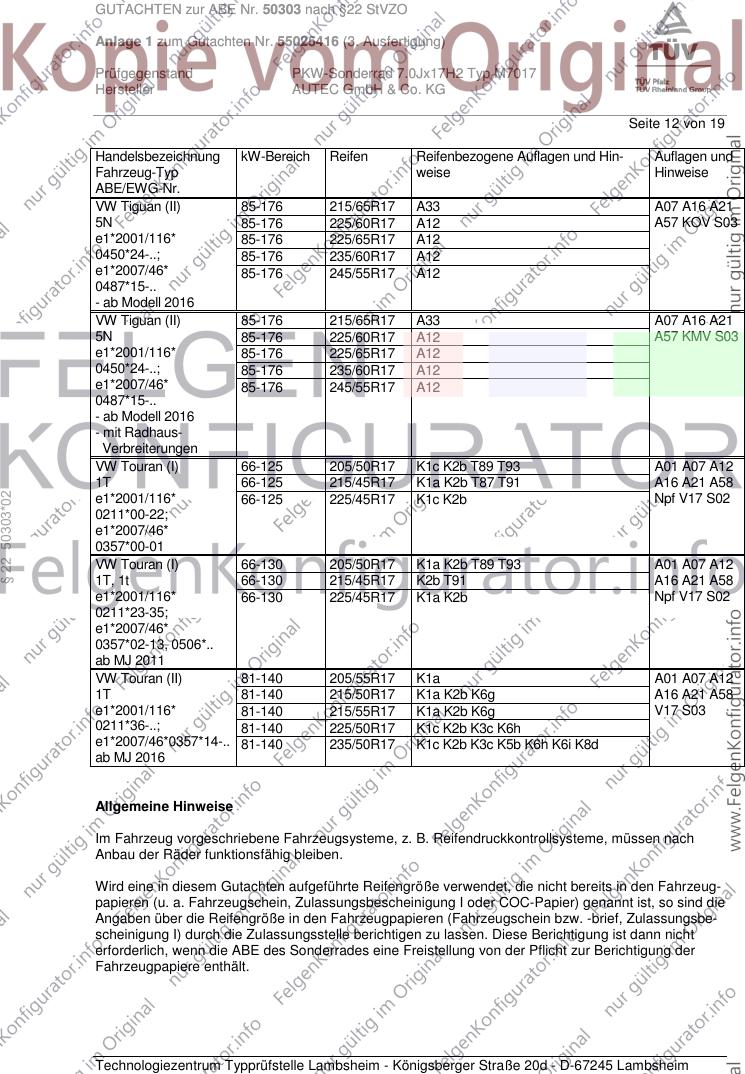

Seite 12 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-176 215/65R17 A33 A07 A16 A21
5N 85-176 225/60R17 A12 A57 KOV S03
e1*2001/116* 85-176 225/65R17 A12
0450*24-..; 85-176 235/60R17 A12
e1*2007/46* 85-176 245/55R17 A12
0487*15-..
- ab Modell 2016
VW Tiguan (II) 85-176 215/65R17 A33 A07 A16 A21
5N 85-176 225/60R17 A12 A57 KMV S03
e1*2001/116* 85-176 225/65R17 A12
0450*24-..; 85-176 235/60R17 A12
e1*2007/46* 85-176 245/55R17 A12
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 205/50R17 K1c K2b T89 T93 A01 A07 A12
1T 66-125 215/45R17 K1a K2b T87 T91 A16 A21 A58
§ 22 50303*02
e1*2001/116* 66-125 225/45R17 K1c K2b Npf V17 S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/50R17 K1a K2b T89 T93 A01 A07 A12
1T, 1t 66-130 215/45R17 K2b T91 A16 A21 A58
e1*2001/116* 66-130 225/45R17 K1a K2b Npf V17 S02
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 K1a A01 A07 A12
1T 81-140 215/50R17 K1a K2b K6g A16 A21 A58
e1*2001/116* 81-140 215/55R17 K1a K2b K6g V17 S03
0211*36-..; 81-140 225/50R17 K1c K2b K3c K6h
e1*2007/46*0357*14-.. 81-140 235/50R17 K1c K2b K3c K5b K6h K6i K8d
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 19
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
§ 22 50303*02
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG

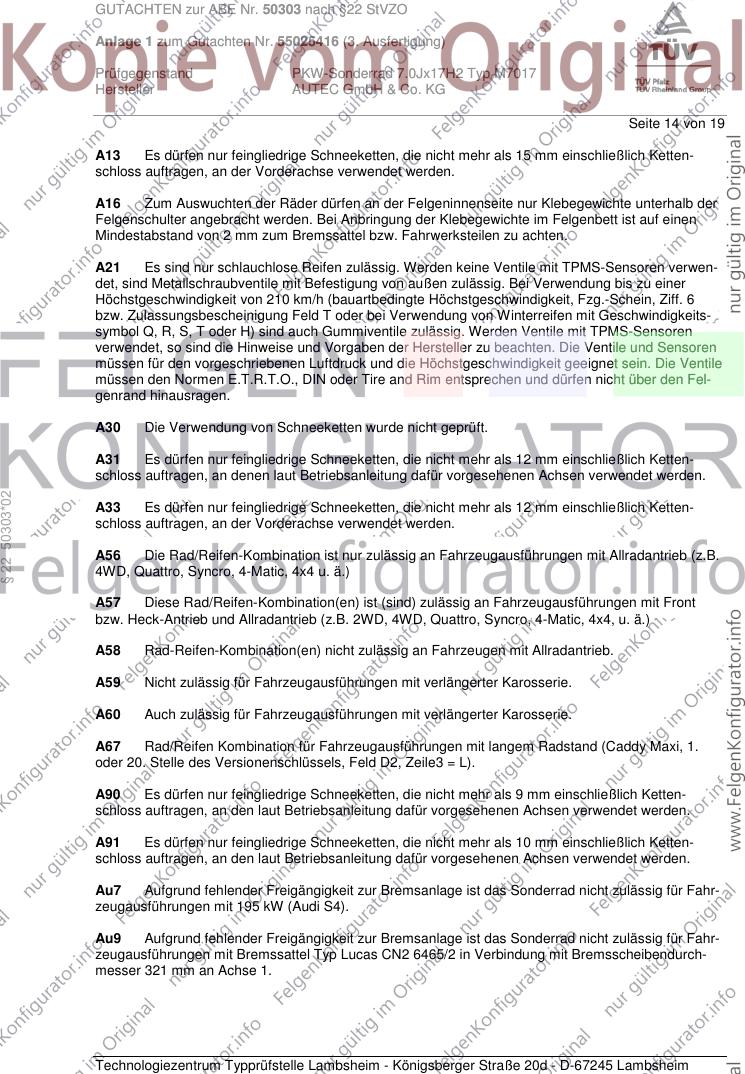

Seite 14 von 19
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
§ 22 50303*02
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 15 von 19
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
§ 22 50303*02
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Schräg-
hecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG

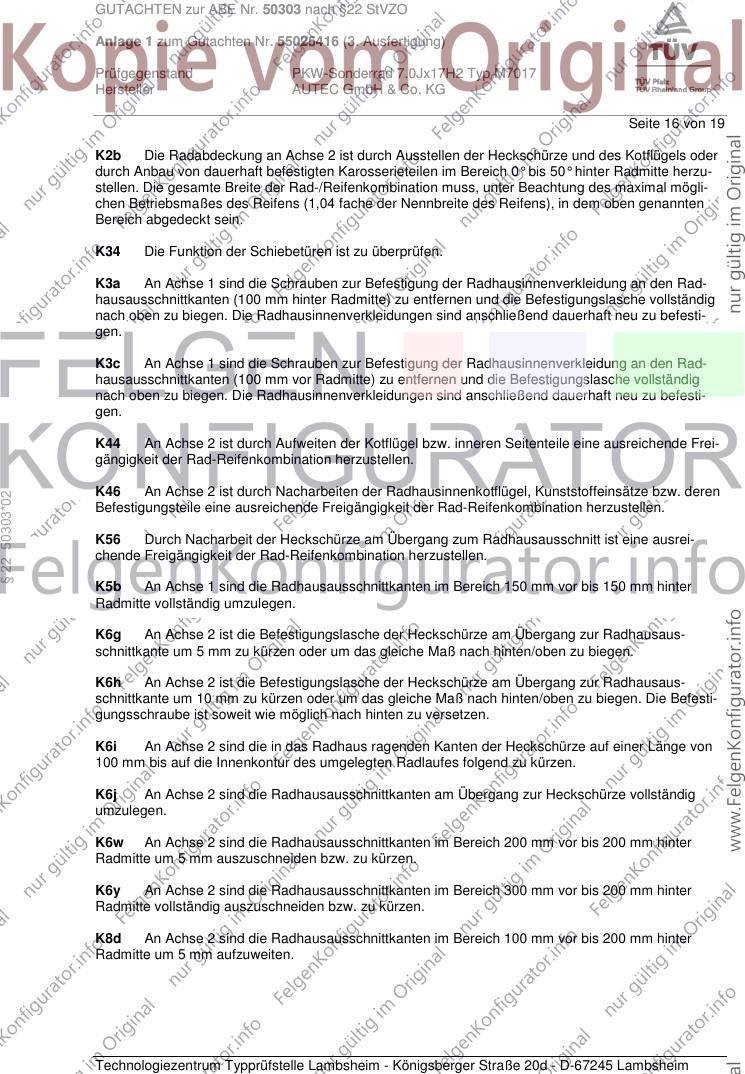

Seite 16 von 19
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
§ 22 50303*02
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 17 von 19
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
§ 22 50303*02
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG

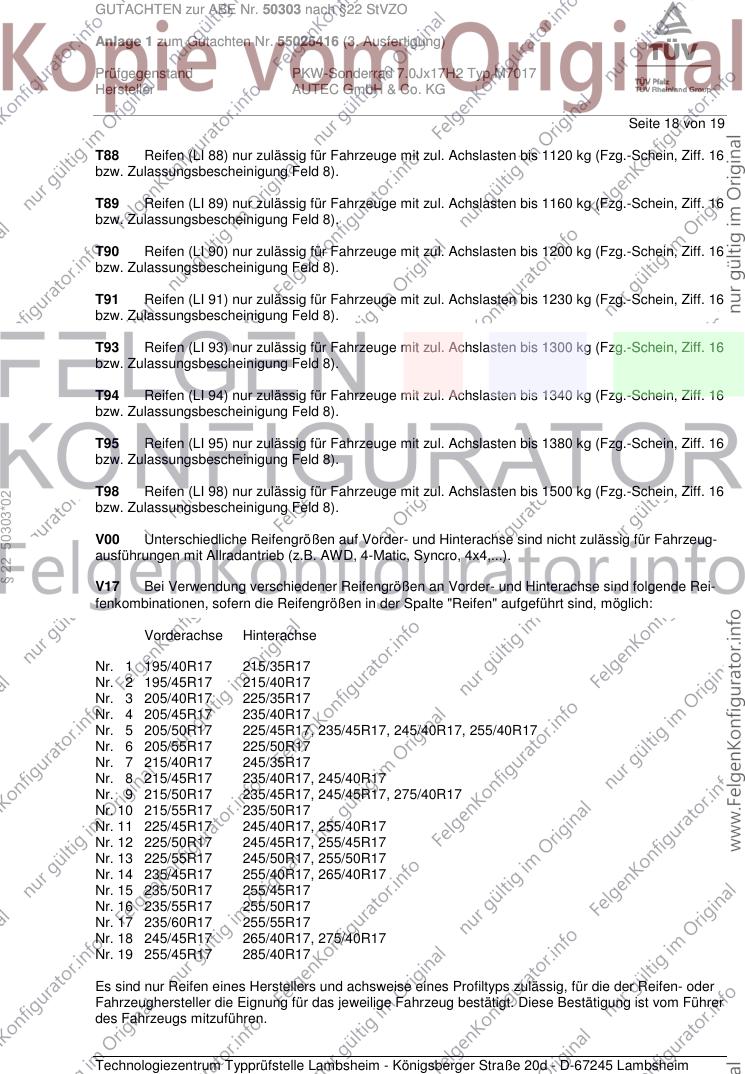

Seite 18 von 19
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
§ 22 50303*02
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50303 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55025416 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ M7017
Hersteller AUTEC GmbH & Co. KG
Seite 19 von 19
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Mai 2017 in Lambsheim statt.
§ 22 50303*02
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Februar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Mai 2017
Coen 00272782.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
