Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50691*01
special wheels for passenger cars 7,5 J x 19 H2
Nummer der Genehmigung: 50691 Erweiterung Nr.: 01
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
LW7590
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50691 Erweiterung Nr.: 01
Approval No. Extension No.:

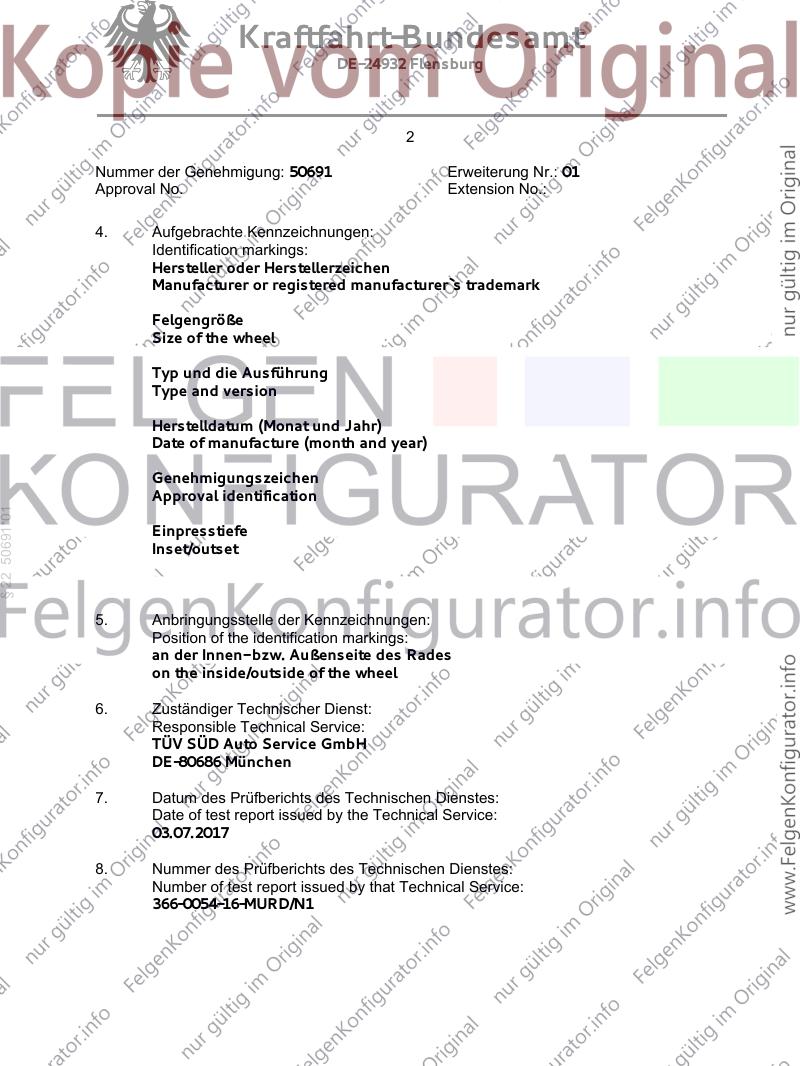

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50691*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
03.07.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0054-16-MURD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50691 Erweiterung Nr.: 01
Approval No. Extension No.:

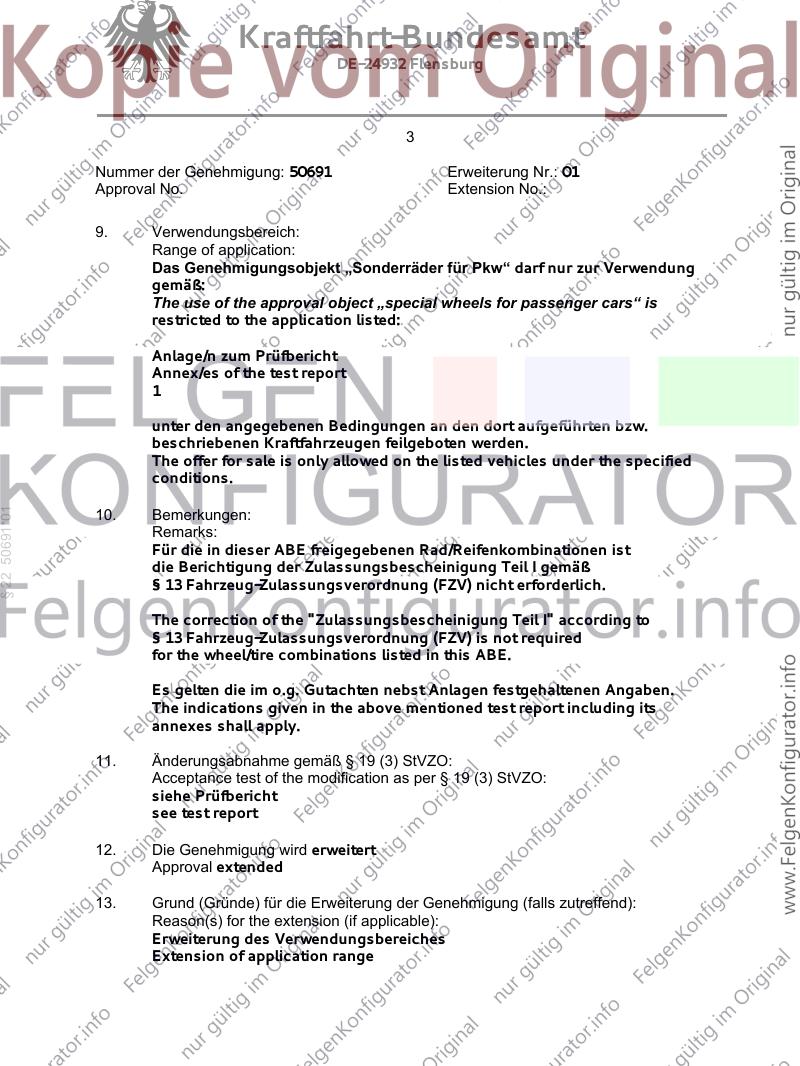

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50691*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50691 Erweiterung Nr.: 01
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.07.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
§ 22 50691*01
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Gutachten 366-0054-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50691
zu V.1. ANLAGE: 1 Radtyp: LW7590
Antragsteller: MAK S.p.A. Stand: 03.07.2017
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : AUDI, SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 1/2 J X 19 H2 Einpreßtiefe (mm) : 51
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
VW3X LW7590/VW3X ohne 57,1 725 2260 02/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A3 CABRIOLET
§ 22 50691*01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 77 215/35R19 85 5EG; 51J Cabrio; Frontantrieb;
75 - 118 225/35R19 88W 5FE 10B; 11B; 11G; 11H;
75 - 147 225/35R19 88Y 5FE 12A; 51A; 71E; 721;
725; 73C; 74D
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 225/35R19 88W Sportback (4-türig);
77 - 228 225/35R19 88Y inkl. S3; 2-türig;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*.. 66 - 110 215/35R19 85W 5EG; 51J Sportback (4-türig);
8PA e1*2001/116*0418*.. 225/35R19 88W 5FE Schrägheck 2-türig;
8PB e13*2007/46*1082*.. 66 - 195 225/35R19 88Y 5FE 10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 725; 73C; 74D
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Gutachten 366-0054-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50691
zu V.1. ANLAGE: 1 Radtyp: LW7590
Antragsteller: MAK S.p.A. Stand: 03.07.2017
__________________________________________________________________________________________________________________
Seite: 2 von 6
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 103 - 147 225/35R19 88 5FE Altea 4 Freetrack;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
5PN e9*2007/46*0012*.. 77 - 147 225/35R19 88W 5FE Altea Freetrack;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
5PN e9*2007/46*0012*.. 63 - 147 225/35R19 88W 5FE Nicht Altea Freetrack;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 725; 73C; 74D
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 147 225/35R19 88 5FE Altea 4 Freetrack;
Allradantrieb;
§ 22 50691*01
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
5P e9*2001/116*0050*.. 77 - 147 225/35R19 88W 5FE Altea Freetrack;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
5P e9*2001/116*0050*.. 63 - 147 225/35R19 88W 5FE Nicht Altea Freetrack;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 725; 73C; 74D
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 132 - 206 225/35R19 12K; 51G Frontantrieb;
10B; 11H; 11N; 51A;
71E; 721; 725; 73C;
74D; 76V
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm
Gutachten 366-0054-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50691
zu V.1. ANLAGE: 1 Radtyp: LW7590
Antragsteller: MAK S.p.A. Stand: 03.07.2017
__________________________________________________________________________________________________________________
Seite: 3 von 6
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e11*2007/46*0243*.., 63 - 169 215/35R19 85Y 5EG ab
e11*2007/46*0244*.. 215/35R19 85Y 5EG e11*2007/46*0243*01;
135 - 169 225/35R19 51G ab
e11*2007/46*0244*01;
nicht Octavia Scout;
Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie, s. Aufl. 74D
Anzugsmoment der Befestigungsteile : 120 Nm
§ 22 50691*01
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 85 215/35R19 85W 5EG Golf 7; Golf 7
1K e1*2007/46*0490*.. 225/35R19 51G Sportsvan; ab
e1*2007/46*0490*05;
nicht Golf Alltrack;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
1 KM e1*2007/46*0492*.. 63 - 169 225/35R19 51G Golf 7; Golf 7
1K e1*2007/46*0490*.. Sportsvan; ab
e1*2007/46*0490*05;
nicht Golf Alltrack;
Kombilimousine;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
Gutachten 366-0054-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50691
zu V.1. ANLAGE: 1 Radtyp: LW7590
Antragsteller: MAK S.p.A. Stand: 03.07.2017
__________________________________________________________________________________________________________________
Seite: 4 von 6
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 85 215/35R19 85W 5EG Golf 7; ab
225/35R19 51G e1*2007/46*0623*01;
nicht Golf Alltrack;
e-Golf;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
AU e1*2007/46*0623*.. 63 - 169 225/35R19 51G Golf 7; ab
e1*2007/46*0623*01;
nicht Golf Alltrack;
e-Golf;
Kombilimousine;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
§ 22 50691*01
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 85 215/35R19 85W 5EG Golf 7; ab
225/35R19 51G e1*2007/46*0627*01;
Golf 7 Sportsvan;
nicht Golf Alltrack;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
AUV e1*2007/46*0627*.. 63 - 169 225/35R19 51G Golf 7; ab
e1*2007/46*0627*01;
Golf 7 Sportsvan;
nicht Golf Alltrack;
Kombilimousine;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D

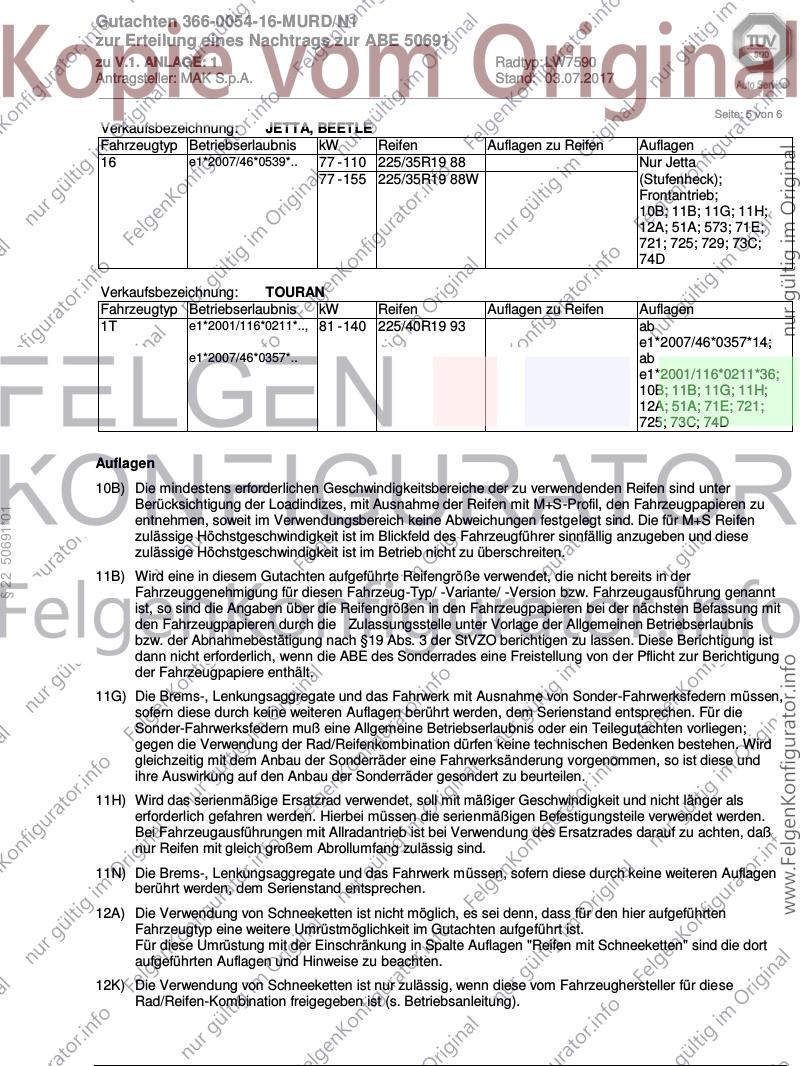

Gutachten 366-0054-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50691
zu V.1. ANLAGE: 1 Radtyp: LW7590
Antragsteller: MAK S.p.A. Stand: 03.07.2017
__________________________________________________________________________________________________________________
Seite: 5 von 6
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 110 225/35R19 88 Nur Jetta
77 - 155 225/35R19 88W (Stufenheck);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71E;
721; 725; 729; 73C;
74D
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1T e1*2001/116*0211*.., 81 - 140 225/40R19 93 ab
e1*2007/46*0357*14;
e1*2007/46*0357*.. ab
e1*2001/116*0211*36;
10B; 11B; 11G; 11H;
12A; 51A; 71E; 721;
725; 73C; 74D
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
§ 22 50691*01
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11N) Die Brems-, Lenkungsaggregate und das Fahrwerk müssen, sofern diese durch keine weiteren Auflagen
berührt werden, dem Serienstand entsprechen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).

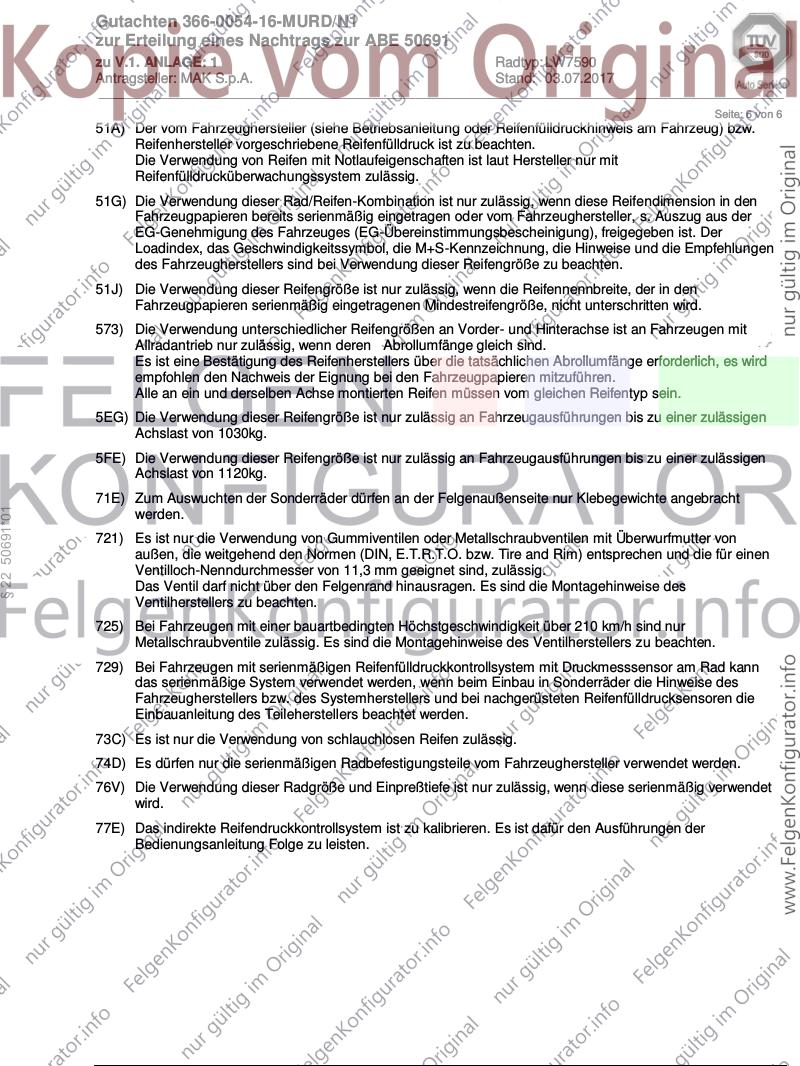

Gutachten 366-0054-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50691
zu V.1. ANLAGE: 1 Radtyp: LW7590
Antragsteller: MAK S.p.A. Stand: 03.07.2017
__________________________________________________________________________________________________________________
Seite: 6 von 6
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
§ 22 50691*01
werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76V) Die Verwendung dieser Radgröße und Einpreßtiefe ist nur zulässig, wenn diese serienmäßig verwendet
wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
