Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50693*01
special wheels for passenger cars 8 J x 18 H2
Nummer der Genehmigung: 50693 Erweiterung Nr.: 01
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
LW8080
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50693 Erweiterung Nr.: 01
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50693*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.09.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55801916 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50693 Erweiterung Nr.: 01
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 12 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50693*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50693 Erweiterung Nr.: 01
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 20.10.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50693*01
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 1 von 14
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell LOWE-FF
Typ LW8080
Radgröße 8J x 18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
VWX LW8080/VWX / ohne Ring 5/112/57,1 30 670 2200
Kennzeichnungen
KBA-Nummer 50693
Herstellerzeichen MAK
Radtyp und Ausführung LW8080...(s.o)
Radgröße 8J x 18H2
§ 22 50693*01
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in China
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 120 27 O.E.
M14x1,5 d=26mm
S03 Serienschraube Kugel 140 27 O.E.
M14x1,5 d=26mm
S04 Schraube M14x1,5 Kugel 140 30 B450L305
d=26mm 17R13
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-188 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A12 A14
8E 74-188 235/40R18 K1c K2b K44 K46 A18 Car Lim
e1*98/14*0151*.., 74-188 245/35R18 K1c K2c K44 K46 T88 T89 T92 V18 S02
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 55-195 225/40R18 K1c K2b K41 K43 K44 T88 T89 A01 A12 A14
B5 55-195 235/40R18 G01 K1c K2c K41 K43 K44 A18 Car K45
e1*93/81*0013*.. , 55-195 245/35R18 K1c K2c K41 K43 K44 T88 T89 K46 K56 Lim
e1*98/14*0013*.. V18 S02
Audi A4 162 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A12 A14
QB6 162 235/40R18 K1c K2b K44 K46 A18 Cbo V18
e1*2001/116*0243*.. 162 245/35R18 K1c K2c K44 K46 T88 T89 S02
162 255/35R18 K2c K44 K46 R03 R70
Audi A4 Cabriolet 96-188 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A12 A14
8H 96-188 235/40R18 K1c K2b K44 K46 T91 T93 A18 Cbo V18
e1*98/14*0177*.., 96-188 245/35R18 K1c K2c K44 K46 T88 T89 T92 S02
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 S4 253 225/40R18 K1c K2b K44 K46 M+S T92 A01 A12 A14
§ 22 50693*01
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A18 Car Cbo
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 R70 Lim V18 S02
0151,0177,0243*..
Audi A6 81-184 225/40R18 K1c K46 T88 T89 T91 T92 A01 A12 A14
4B 81-184 235/40R18 G40 K1c K46 T91 T92 T94 A18 Car Lim
e1*96/27, 98/14, 81-184 245/35R18 K1c K2b K41 K44 K45 K46 T88 T89 X27 S02
2001/116*0051*..
Audi A6 -/Avant 89-257 225/45R18 T91 T95 134 A12 A14 A18
4F, 4F1 89-257 235/40R18 A01 K1b K2b T91 T93 134 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 A01 K1b K2b K44 K46 K56 T93 134 V18 X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/50R18 K1a K1b K2b K41 K42 K44 K46 134 A01 A12 A14
4F, 4F1 120-257 235/45R18 K42 K46 134 A18 X28 S02
e1*2001/116*0254*..; 120-257 245/45R18 K1a K1b K2b K41 K42 K44 K46 134
e13*2007/46*1080*.. 120-257 255/45R18 K1c K2b K41 K42 K43 K44 K46 134
Audi A6, S6 191-220 235/40R18 K1a K41 K44 K46 T92 A01 A12 A14
4B 191-220 245/40R18 G01 K1a K41 K44 K46 A18 R21 X27
e1*96/27, 98/14, 191-250 255/35R18 K1c K41 K44 K46 R70 T94 S02
2001/116*0051*..
Audi A8 154-257 235/50R18 K1c K2b R37 134 A01 A12 A14
4E 154-257 245/45R18 K1a K2b R37 T00 T96 134 A18 BnK Lim
e1*2001/116*0198*.., 154-257 255/45R18 K1c K2b 134 NBF V18 S02
e1*2001/116*0246*.. 154-331 235/50R18 K1c K2b M+S 134
154-331 245/45R18 K1a K2b M+S T00 T96 134
154-331 255/45R18 K1c K2b M+S 134
Audi Q2 85, 110 215/50R18 K1c K2c K8f R70 A01 A12 A14
GA 85, 110 225/45R18 K1c K2b K8f A18 A58 V18
e1*2007/46*1552*.. 85, 110 235/45R18 K1c K2c K8f S03
- Frontantrieb 85, 110 245/40R18 K2c K8o R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 85, 110 215/50R18 K1c K2c K8f R70 A01 A12 A14
GA 85, 110 225/45R18 K1a K1b K2b K8f A18 A58 KMV
e1*2007/46*1552*.. 85, 110 235/45R18 K1c K2c K8f V18 Z19 S03
- Frontantrieb 85, 110 245/40R18 K2c K8o R03
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 215/50R18 K1c K2c R70 A01 A12 A14
GA 110, 140 225/45R18 K1c K2b A18 A56 S03
e1*2007/46*1552*01-.. 110, 140 235/45R18 K1c K2c K6w K8c
Audi Q2 Quattro 110, 140 215/50R18 K1c K2c R70 A01 A12 A14
GA 110, 140 225/45R18 K1a K1b K2b A18 A56 KMV
e1*2007/46*1552*01-.. 110, 140 235/45R18 K1c K2c K6w K8c Z19 S03
- mit Zusatz-
Verbreiterungen
Audi Q3 88-162 225/45R18 A12 A14 A18
8U, 8U1 88-162 225/50R18 A01 K1a K2b A57 V00 V18
e1*2007/46*0591*..; 88-162 235/45R18 S04
e13*2007/46*1163*.. 88-162 235/50R18 A01 K1a K2b
88-162 245/45R18 A01 K1a K2b
§ 22 50693*01
88-162 255/45R18 A01 K1a K2b
Audi Q3 88-162 225/45R18 A12 A14 A18
8U, 8U1 88-162 225/50R18 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/45R18 V18 S04
e13*2007/46*1163*.. 88-162 235/50R18
- mit Radhaus- 88-162 245/45R18
Verbreiterungen 88-162 255/45R18
Audi RS Q3 228-270 225/50R18 A33 M+S A14 A18 A56
8U 228-270 235/45R18 A33 M+S KMV S04
e1*2007/46* 228-270 235/50R18 A12
0590*01-.. 228-270 245/45R18 A12
228-270 255/45R18 A12
Seat Alhambra 85-162 215/45R18 T93 134 A12 A14 A18
7N 85-162 225/45R18 A01 K2b T95 134 A57 S03
e1*2007/46*0402*..; 85-162 235/40R18 A01 K2b T93 T95 134
e1*2007/46*0435*.. 85-162 235/45R18 A01 K2b T94 T98 134
- incl- Facelift 2015 85-162 245/40R18 A01 K1a K2c T93 T97 134
Seat Ateca 85, 110 215/50R18 K1c K2b R70 A01 A12 A14
5FP 85, 110 225/45R18 K1a K1b K2b A18 A58 F23
e9*2007/46*6394*.. 85, 110 225/50R18 G01 K1c K2b V18 S03
- Frontantrieb 85, 110 235/45R18 K1c K2b
85, 110 245/40R18 K1c K2b K6v K8c
85, 110 245/45R18 K1c K2b K6v K8c
Seat Ateca 4drive 110, 140 215/50R18 K1c K2b R70 A01 A12 A14
5FP 110, 140 225/45R18 K1a K1b K2b A18 A56 F24
e9*2007/46*6394*.. 110, 140 225/50R18 K1c K2b S03
110, 140 235/45R18 K1c K2b
110, 140 245/45R18 K1c K2b K6v K8c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.

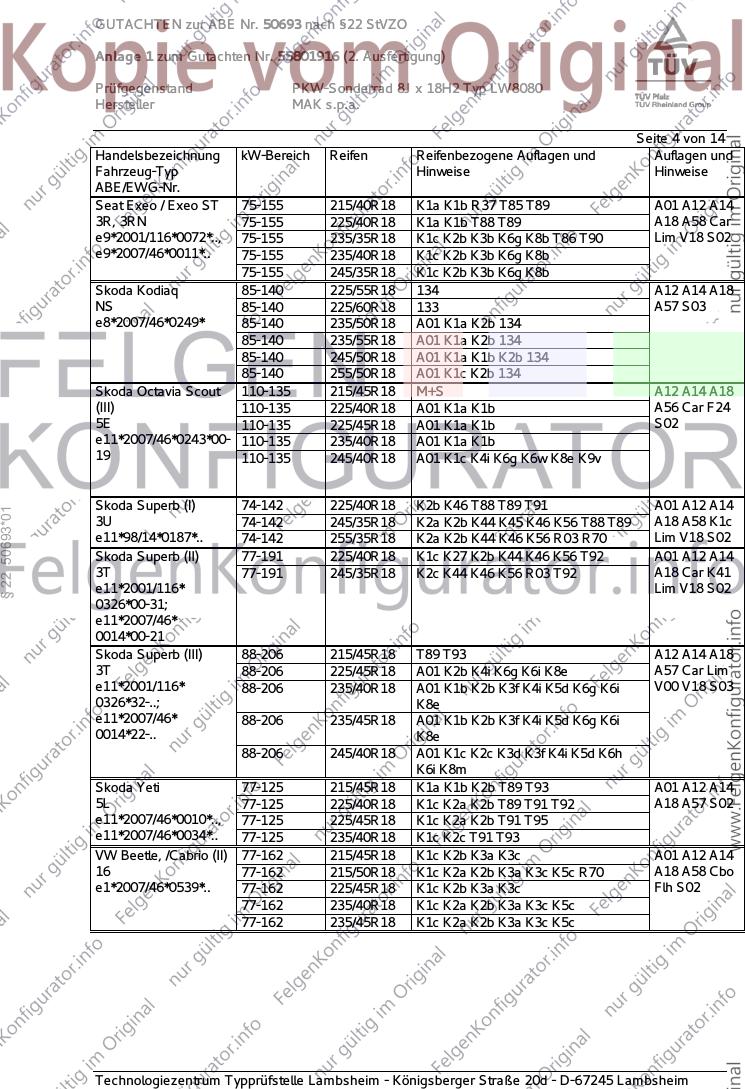

Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 215/40R18 K1a K1b R37 T85 T89 A01 A12 A14
3R, 3RN 75-155 225/40R18 K1a K1b T88 T89 A18 A58 Car
e9*2001/116*0072*.., 75-155 235/35R18 K1c K2b K3b K6g K8b T86 T90 Lim V18 S02
e9*2007/46*0011*.. 75-155 235/40R18 K1c K2b K3b K6g K8b
75-155 245/35R18 K1c K2b K3b K6g K8b
Skoda Kodiaq 85-140 225/55R18 134 A12 A14 A18
NS 85-140 225/60R18 133 A57 S03
e8*2007/46*0249* 85-140 235/50R18 A01 K1a K2b 134
85-140 235/55R18 A01 K1a K2b 134
85-140 245/50R18 A01 K1a K1b K2b 134
85-140 255/50R18 A01 K1c K2b 134
Skoda Octavia Scout 110-135 215/45R18 M+S A12 A14 A18
(III) 110-135 225/40R18 A01 K1a K1b A56 Car F24
5E 110-135 225/45R18 A01 K1a K1b S02
e11*2007/46*0243*00- 110-135 235/40R18 A01 K1a K1b
19 110-135 245/40R18 A01 K1c K4i K6g K6w K8e K9v
Skoda Superb (I) 74-142 225/40R18 K2b K46 T88 T89 T91 A01 A12 A14
§ 22 50693*01
3U 74-142 245/35R18 K2a K2b K44 K45 K46 K56 T88 T89 A18 A58 K1c
e11*98/14*0187*.. 74-142 255/35R18 K2a K2b K44 K46 K56 R03 R70 Lim V18 S02
Skoda Superb (II) 77-191 225/40R18 K1c K27 K2b K44 K46 K56 T92 A01 A12 A14
3T 77-191 245/35R18 K2c K44 K46 K56 R03 T92 A18 Car K41
e11*2001/116* Lim V18 S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 T89 T93 A12 A14 A18
3T 88-206 225/45R18 A01 K2b K4i K6g K6i K8e A57 Car Lim
e11*2001/116* 88-206 235/40R18 A01 K1b K2b K3f K4i K5d K6g K6i V00 V18 S03
0326*32-..; K8e
e11*2007/46* 88-206 235/45R18 A01 K1b K2b K3f K4i K5d K6g K6i
0014*22-.. K8e
88-206 245/40R18 A01 K1c K2c K3d K3f K4i K5d K6h
K6i K8m
Skoda Yeti 77-125 215/45R18 K1a K1b K2b T89 T93 A01 A12 A14
5L 77-125 225/40R18 K1c K2a K2b T89 T91 T92 A18 A57 S02
e11*2007/46*0010*.., 77-125 225/45R18 K1c K2a K2b T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 K1c K2c T91 T93
VW Beetle, /Cabrio (II) 77-162 215/45R18 K1c K2b K3a K3c A01 A12 A14
16 77-162 215/50R18 K1c K2a K2b K3a K3c K5c R70 A18 A58 Cbo
e1*2007/46*0539*.. 77-162 225/45R18 K1c K2b K3a K3c Flh S02
77-162 235/40R18 K1c K2a K2b K3a K3c K5c
77-162 235/45R18 K1c K2a K2b K3a K3c K5c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran (I) 75-130 215/45R18 K1a R02 T89 T93 A01 A12 A14
1T, 1t 75-130 215/45R18 M+S R03 T89 T93 A18 KMV V18
e1*2001/116* 75-130 225/40R18 K1c R02 T88 T92 S02
0211*00-35; 75-130 225/40R18 M+S R03 T88 T92
e1*2007/46* 75-130 235/40R18 K1c K2b K30
0357*00-13; 0506*.. 75-130 245/35R18 K2b K42 R03 T88 T92
- incl. Facelift 2011 75-130 245/40R18 K2b K42 R03
VW Golf (VII) Alltrack 81-135 215/45R18 K1c K3b K6h K6i K6x K8m A01 A12 A14
AUV 81-135 225/40R18 K1c K2b K3b K6h K6i K6x K8m A18 A56 Car
e1*2007/46*0627*.. 81-135 225/45R18 K1c K2b K3b K6h K6i K6x K8m F24 KMV S02
81-135 235/40R18 K1c K2b K3b K5b K5v K6h K6i K6y
K8s
VW Passat (V) 66-142 225/40R18 K1c K2b K44 K45 T88 T89 T92 A01 A12 A14
3B 66-142 245/35R18 K1c K2b K44 K45 K56 T88 T89 A18 Car K46
e1*95/54*0043*.., 66-142 255/35R18 K2c K44 K56 R03 R70 T90 Lim V18 S02
e1*98/14*0043*..
VW Passat (V) 74-142 225/40R18 K1c K44 T88 T89 T92 A01 A12 A14
3BG 74-142 245/35R18 K1c K2c K44 K45 K56 T88 T89 A18 Car K46
e1*98/14*0157*.., 74-142 255/35R18 K2c K44 K56 R03 R70 T90 Lim V18 S02
§ 22 50693*01
e1*2001/116*0157*..
VW Passat (V) W8 202 225/40R18 K1c K2b K44 K46 K56 T91 T92 A01 A12 A14
3BS 202 255/35R18 K2c K44 K46 K56 R03 R70 T90 A18 B11 Car
e1*98/14*0173*.., K45 Lim V18
e1*2001/116*0173*.. S02
VW Passat (VII) 103-155 215/45R18 K6h K6w K8h M+S T89 T93 A01 A12 A14
Alltrack 103-155 225/40R18 K6h K6w K8h M+S T92 A18 A56 Car
3C, 3c 103-155 225/45R18 K6h K6w K8h KMV S02
e1*2001/116* 103-155 235/40R18 K6h K6y K8h T91 T95
0307*24-36; 103-155 245/40R18 K1a K1b K2b K5d K5w K6h K6y K8m
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 215/45R18 K8h T89 T93 A01 A12 A14
3C 88-206 225/45R18 K1c K2b K8h A18 A57 Car
e1*2001/116* 88-206 235/40R18 K1c K2c K4i K6i K8m Lim V00 V18
0307*37-.. 88-206 235/45R18 K1c K2c K4i K6i K8m VoA S03
- Limousine / Variant 88-206 245/40R18 K1c K2c K3c K4i K5d K6g K6i K8m
ab MJ 2015 (B8/3G)
VW Scirocco 90-162 225/40R18 K1a K2b A01 A12 A14
13 90-162 235/40R18 K1a K1b K2b A18 A58 Cpe
e1*2001/116*0471*.. 90-162 245/35R18 K1c K2c K42 V18 S02
- incl. Facelift 2015 90-162 245/40R18 K1c K2c K42 K44 K56
VW Scirocco R 188-206 225/40R18 K1a K2b A01 A12 A14
13 188-206 235/40R18 K1a K1b K2b A18 A58 Cpe
e1*2001/116*0471*.. 188-206 245/35R18 K1c K2c K42 V18 S02
- incl. Facelift 2015 188-206 245/40R18 K1c K2c K42 K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 85-162 215/45R18 T93 134 A12 A14 A18
7N 85-162 225/45R18 A01 K2b T95 134 A57 S03
e1*2007/46*0401*..; 85-162 235/40R18 A01 K2b T93 T95 134
e1*2007/46*0434*.. 85-162 235/45R18 A01 K2b T94 T98 134
- incl, Facelift 2015 85-162 245/40R18 A01 K1a K2c T93 T97 134
VW Tiguan (I) 81-155 225/50R18 A12 A14 A18
5N 81-155 235/50R18 KMV S03
e1*2001/116* 81-155 245/45R18
0450*00-23; 81-155 255/45R18 A01 K42
e1*2007/46* 81-155 255/45R18 Z19
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A14
5N 81-155 235/50R18 K1c K2b A18 S03
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*11-23; 81-155 255/45R18 K1c K2b K42
e1*2007/46*
§ 22 50693*01
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A14
5N 81-155 235/50R18 K1c K2c A18 S03
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*00-10; 81-155 255/45R18 K1c K2c K42
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 225/55R18 K1a K1b K2b A01 A12 A14
5N 85-176 225/60R18 K1a K1b K2b A18 A57 KOV
e1*2001/116* 85-176 235/50R18 K1c K2b S03
0450*24-..; 85-176 235/55R18 K1c K2b
e1*2007/46* 85-176 245/50R18 K1c K2a K2b K6w
0487*15-.. 85-176 255/50R18 K1c K2c K6w K8h
- ab Modell 2016
VW Tiguan (II) 85-176 225/55R18 A12 A14 A18
5N 85-176 225/60R18 A57 KMV S03
e1*2001/116* 85-176 235/50R18
0450*24-..; 85-176 235/55R18
e1*2007/46* 85-176 245/50R18 A01 K6w
0487*15-.. 85-176 255/50R18 A01 K1a K1b K2b K6w K8h
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.

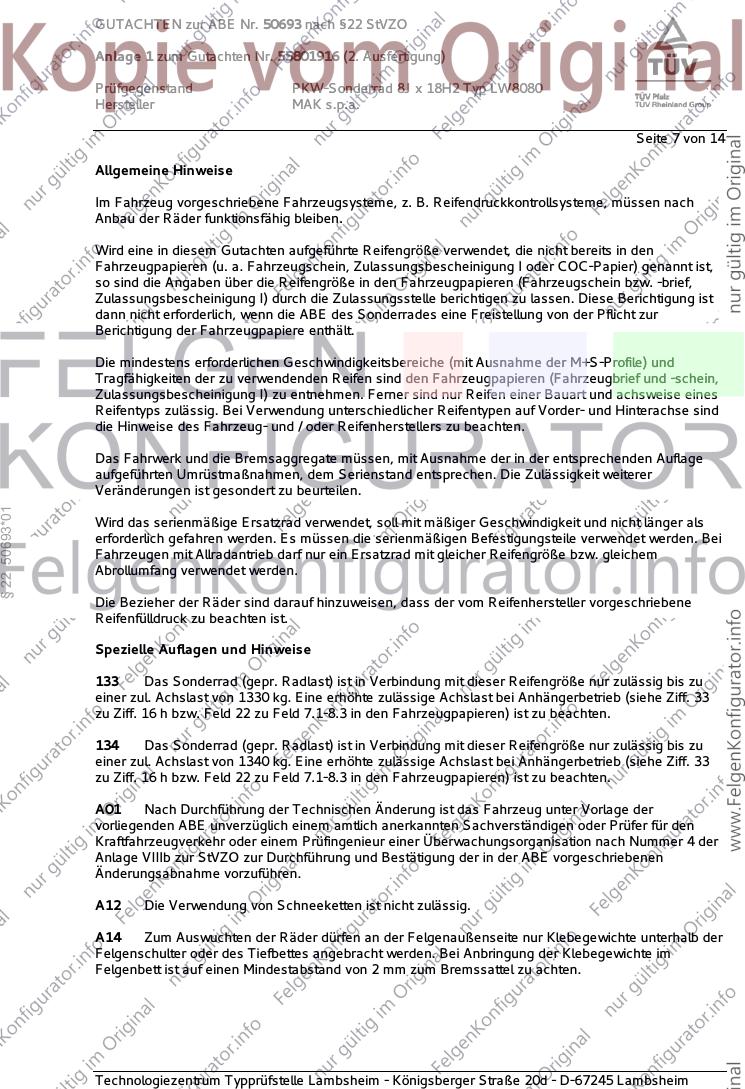

Seite 7 von 14
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 50693*01
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.

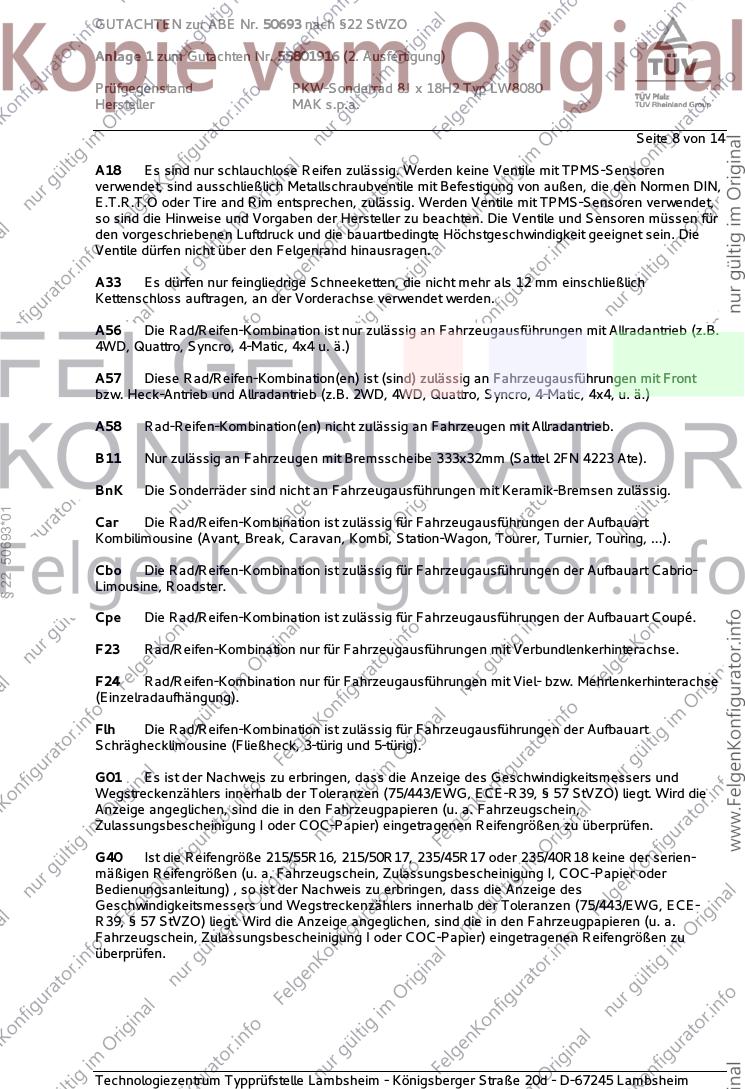

Seite 8 von 14
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
§ 22 50693*01
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 9 von 14
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
§ 22 50693*01
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 10 von 14
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 50693*01
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 11 von 14
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
§ 22 50693*01
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 12 von 14
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§ 22 50693*01
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.
Seite 13 von 14
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§ 22 50693*01
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50693 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55801916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ LW8080
Hersteller MAK s.p.a.

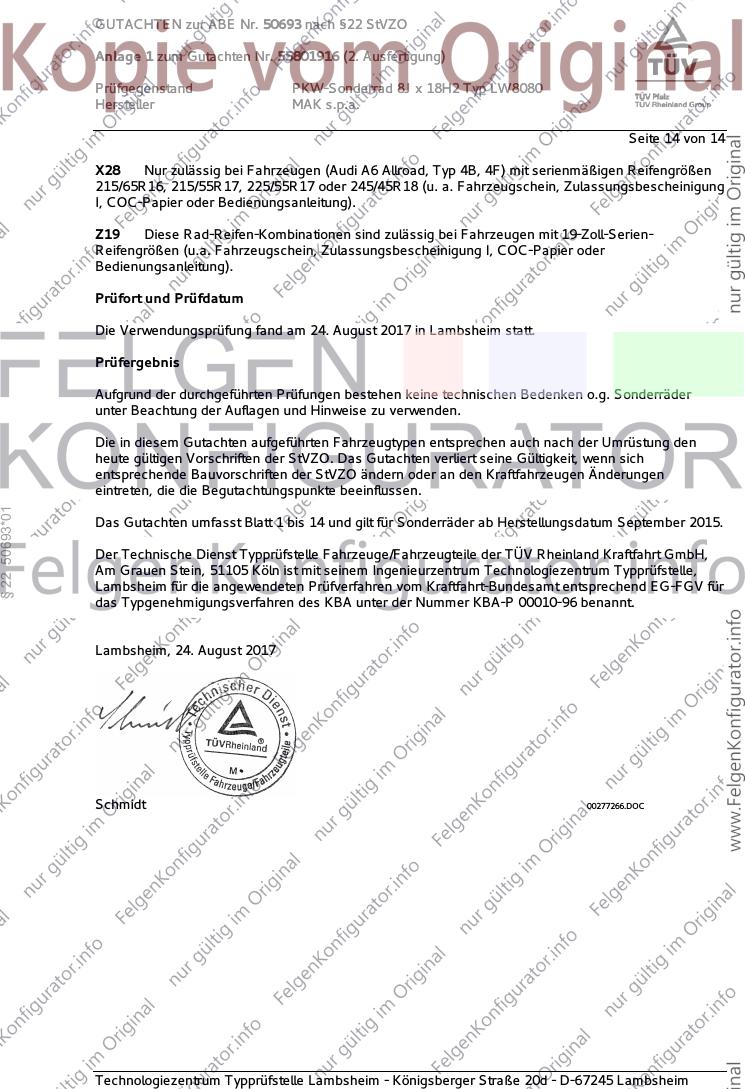

Seite 14 von 14
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. August 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
§ 22 50693*01
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum September 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. August 2017
Schmidt 00277266.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
