GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 19
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y8018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
31 Y8018 LK112/ohne Ring 5/112/57,1 42 710 2060
Kennzeichnungen
KBA-Nummer 48476
Herstellerzeichen AUTEC
Radtyp und Ausführung Y8018 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§ 22 48476*05
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,5 Kugel Ø 26 mm 120 27
S03 Serien-Schraube M14x1,5 Kugel Ø 26 mm 140 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/40R18 T85 T89 A07 A12 A16
8V 77-140 225/35R18 T87 A21 A57 Cbo
e1*2007/46*0607*.. 77-140 225/40R18 F24 Lim V00
- Limousine / Cabrio 77-140 235/35R18 A01 K1a K2b V18 S02
- incl. Facelift 2016 77-140 235/40R18 A01 G79 K1a K2b
77-140 245/35R18 A01 K1a K2b
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A07 A12
8P 75-147 225/35R18 K1c K56 T87 A16 A21 A58
e1*2001/116*0456*.. 75-147 225/40R18 K1c K56 Cbo S02
Audi A3 Sportback e- 110 215/40R18 T89 A07 A12 A16
tron 110 225/35R18 A01 K1a K2b K3a K6g K8h T87 A21 A58 F24
8V 110 225/40R18 A01 K1a K2b K3a K6g K8h Flh S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 A01 A07 A12
8P, 8PA A16 A21 Flh
e1*2001/116*0217*.., S02
e1*2001/116*0418*..
§ 22 48476*05
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A07 A12
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T87 A16 A21 Flh
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/40R18 T85 T89 A07 A12 A16
8V 77-140 225/35R18 A01 K1a K2b K3a K6g K8h T83 T87 A21 A57 F24
e1*2007/46*0607*.. 77-140 225/40R18 A01 K1a K2b K3a K6g K8h Flh V00 V18
- incl. Facelift 2016 77-140 235/35R18 A01 K1c K2b K3a K4i K5d K6g K8h S02
T86 T90
77-140 245/35R18 A01 K1c K2b K3a K4i K5d K6g K8h
Audi A4 74-188 225/40R18 T88 T89 T91 A07 A12 A16
8E 74-188 235/40R18 A21 Car Lim
e1*98/14*0151*.., S02
e1*2001/116*0151*..
Audi A4 162 225/40R18 T88 T89 T91 A07 A12 A16
QB6 162 235/40R18 A21 Car Cbo
e1*2001/116*0243*.. Lim S02
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A07 A12 A16
8H 96-188 235/40R18 T91 T93 A21 Cbo S02
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 225/40R18 M+S T92 A07 A12 A16
8E,8H,QB6 253 235/40R18 T91 T93 A21 Car Cbo
e1*98/14,2001/116* Lim S02
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A07 A12 A16
4F, 4F1 89-257 235/40R18 T91 T93 A21 Car Lim
e1*2001/116*0254*.., 89-257 245/40R18 T93 NBF V18 X27
e1*2001/116*0276*..; S02
e13*2007/46*1080*..
Audi A6 S6 320 235/45R18 M+S T94 T98 A07 A12 A16
4F, 4F1 A21 Car Lim
e1*2001/116*0254*..; X27 S02
e13*2007/46*1080*..
Audi A8 154-257 235/50R18 R37 139 A07 A12 A16
4E 154-257 245/45R18 R37 T00 T96 142 A21 BnK Lim
e1*2001/116*0198*.., 154-257 255/45R18 140 NBF V18 S02
e1*2001/116*0246*.. 154-331 235/50R18 M+S 139
154-331 245/45R18 M+S T00 T96 142
154-331 255/45R18 M+S 140
Audi Q2 85, 110 215/50R18 K1a K2b R70 A01 A07 A12
GA 85, 110 225/45R18 K1a A16 A21 A58
e1*2007/46*1552*.. 85, 110 235/45R18 K1a K2b V18 S03
§ 22 48476*05
- Frontantrieb 85, 110 245/40R18 K1c K2b
85, 110 245/45R18 K1c K2b
Audi Q2 85, 110 215/50R18 R70 A07 A12 A16
GA 85, 110 225/45R18 A21 A58 KMV
e1*2007/46*1552*.. 85, 110 235/45R18 V18 Z19 S03
- Frontantrieb 85, 110 245/40R18
- mit Zusatz- 85, 110 245/45R18
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K4h M+S T92 A01 A07 A12
8P A16 A21 A56
e1*2007/46*0615*.. Flh S02
Audi S3 206-228 215/40R18 M+S T85 T89 A07 A12 A16
8V 206-228 225/35R18 T87 A21 A56 Cbo
e1*2007/46*0607*.. 206-228 225/40R18 F24 Lim S02
- Limousine / Cabrio 206-228 235/35R18 A01 K1a K2b
- incl. Facelift 2016 206-228 235/40R18 A01 K1a K2b
206-228 245/35R18 A01 K1a K2b
Audi S3, -/Sportback 206-228 215/40R18 M+S T89 A07 A12 A16
8V 206-228 225/40R18 A01 K1a K2b K3a K6g K8h A21 A56 F24
e1*2007/46*0607*.. 206-228 235/35R18 A01 K1c K2b K3a K4i K5d K6g K8h Flh S02
- incl. Facelift 2016 T90
206-228 245/35R18 A01 K1c K2b K3a K4i K5d K6g K8h
Audi TT (II) 118-155 225/40R18 A07 A12 A16
8J 118-155 225/45R18 A21 A57 Cbo
e1*2001/116* 118-155 235/40R18 A01 K46 K56 Cpe S02
0369*00-16; 118-155 245/40R18 A01 K46 K56
0374*00-01; 118-200 225/40R18 M+S
0375*00 118-200 225/45R18 M+S
118-200 235/40R18 A01 K46 K56 M+S
118-200 245/40R18 A01 K46 K56 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi TT (III) 132-169 225/40R18 A33 A07 A16 A21
8J 132-169 225/45R18 A33 A57 Cbo Cpe
e1*2001/116* 132-169 235/40R18 A91 V00 V18 S02
0369*17-.. 132-169 245/40R18 A12
ab MJ 2015 (8S)
Audi TT RS (II) 250, 265 225/40R18 M+S A07 A12 A16
8J 250, 265 225/45R18 M+S A21 A56 Cbo
e1*2001/116* 250, 265 235/40R18 A01 K46 K56 M+S Cpe S02
0369*00-16 250, 265 245/40R18 A01 K46 K56 M+S
Audi TTS (III) 210, 228 225/40R18 A33 M+S A07 A16 A21
8J 210, 228 225/45R18 A33 M+S A56 Cbo Cpe
e1*2001/116* 210, 228 235/40R18 A91 M+S S02
0369*18-.. 210, 228 245/40R18 A12 M+S
ab MJ 2015 (8S)
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A07 A12
5P, 5PN 63-155 225/35R18 K1c T83 T87 A16 A21 A60
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 Flh KOV SeF
e9*2007/46*0012*.. Sth S02
§ 22 48476*05
Seat Ateca 85, 110 215/50R18 A33 R70 A07 A16 A21
5FP 85, 110 225/45R18 A13 A58 F23 V18
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01 S03
- Frontantrieb 85, 110 235/45R18 A12
85, 110 245/40R18 A12
85, 110 245/45R18 A12
Seat Ateca 4drive 110, 140 215/50R18 A33 R70 A07 A16 A21
5FP 110, 140 225/45R18 A13 A56 F24 S03
e9*2007/46*6394*.. 110, 140 225/50R18 A12
110, 140 235/45R18 A12
110, 140 245/45R18 A12
110, 140 255/45R18 A01 A12 K1a K1b K2b
Seat Exeo / Exeo ST 75-155 215/40R18 R37 T85 T89 A07 A12 A16
3R, 3RN 75-155 225/40R18 T88 T89 A21 A58 Car
e9*2001/116*0072*.., Lim S02
e9*2007/46*0011*..
Seat Leon 63-155 215/40R18 K1a K2b R37 T85 T89 A01 A07 A12
1P, 1PN 63-155 225/35R18 K1a K1b K2b R37 T83 T87 A16 A21 A58
e9*2001/116*0052*..; 63-195 225/40R18 K1a K1b K27 K2b Flh S02
e9*2007/46*0013*..
Seat Leon 81-135 215/40R18 T85 T89 A07 A12 A16
5F 81-135 225/35R18 A01 K1a K2b K6j T83 T87 A21 Car F24
e9*2007/46*0094*.. 81-135 225/40R18 A01 K1a K2b K6j Flh KOV V00
81-135 235/35R18 A01 K1a K1b K2b K3c K6g K6i K6j V18 S02
K8g
81-135 245/35R18 A01 A58 K1a K1b K2b K3c K6g K6i
K6j K8g
Seat Leon 63 - 110 215/40R18 T85 A07 A12 A16
5F 63 - 110 225/35R18 A01 K1a K2b T83 A21 A58 Car
e9*2007/46*0094*.. 63 - 110 225/40R18 A01 K1a K2b F23 Flh KOV
63 - 110 235/35R18 A01 K1a K1b K2b K3c K6j K8g V18 S02
63 - 110 245/35R18 A01 K1a K1b K2b K3c K6j K8g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Leon Cupra 195,206 215/40R18 T85 T89 A07 A12 A16
5F 195-213 225/40R18 A01 K1a K2b K6j A21 A58 BW7
e9*2007/46*0094*.. 195-213 225/40R18 A01 K1v K2h K6j Car F24 Flh
195-213 235/35R18 A01 K1a K1b K2b K3c K6g K6i K6j V18 S02
K8g
195-213 245/35R18 A01 K1a K1b K2b K3c K6g K6i K6j
K8g
Seat Leon X-Perience 81-135 215/45R18 A07 A12 A16
5F 81-135 225/40R18 A01 K6j K6y A21 A57 Car
e9*2007/46*0094*.. 81-135 225/45R18 A01 K6j K6y F24 KMV S02
Skoda Octavia (II) 55-118 215/40R18 A58 K1a R37 T89 A01 A07 A12
1Z 55-147 225/40R18 K1a T88 T89 T91 A16 A21 Car
e11*2001/116*0230*..; 55-147 245/35R18 A58 K2b K46 K56 R03 T88 T89 T92 Lim Npf V00
e11*2007/46*0012*.. V18 S02
Skoda Octavia (III) 63-110 215/40R18 A07 A12 A16
5E 63-110 225/35R18 T87 A21 A58 Car
e11*2007/46*0243*..; 63-110 225/40R18 F23 Lim Npf
e11*2007/46*0244*.. 63-110 235/35R18 A01 K1a K1b K2b V18 S02
§ 22 48476*05
63-110 235/40R18 A01 K1a K1b K2b
63-110 245/35R18 A01 K1a K1b K2b K8g
Skoda Octavia (III) 77-169 215/40R18 T85 T89 A07 A12 A16
5E 77-169 225/35R18 T87 A21 A57 Car
e11*2007/46*0243*.. 77-169 225/40R18 F24 Lim Npf
77-169 235/35R18 A01 K1a K1b K2b V00 V18 S02
77-169 235/40R18 A01 G01 K1a K1b K2b
77-169 245/35R18 A01 K1a K1b K2b
Skoda Octavia Scout 103-118 225/45R18 K1a A01 A07 A12
(II) 103-118 235/40R18 K1c K56 A16 A21 A56
1Z 103-118 245/40R18 K1c K56 Car KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 215/45R18 M+S A07 A12 A16
(III) 110-135 225/40R18 A21 A56 Car
5E 110-135 225/45R18 F24 S02
e11*2007/46*0243*.. 110-135 235/40R18
Skoda Superb (II) 77-191 225/40R18 K1a K2b K56 T92 A01 A07 A12
3T 77-191 245/35R18 K1c K27 K2b K41 K44 K46 K56 T92 A16 A21 Car
e11*2001/116* Lim V18 S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 A33 T89 T93 A07 A16 A21
3T 88-206 225/45R18 A90 A57 Car Lim
e11*2001/116* 88-206 235/40R18 A12 V00 V18 S03
0326*32-..; 88-206 235/45R18 A12
e11*2007/46* 88-206 245/40R18 A12
0014*22-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 215/45R18 T89 T93 A07 A12 A16
5L 77-125 225/40R18 T89 T91 T92 A21 A57 S02
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 A01 K1b T91 T93
77-125 245/40R18 A01 K1a K1b K2b
VW Beetle, /Cabrio (II) 77-162 215/45R18 A07 A12 A16
16 77-162 215/50R18 R70 A21 A58 Cbo
e1*2007/46*0539*.. 77-162 225/45R18 Flh V18 S02
77-162 235/40R18
77-162 235/45R18
77-162 245/40R18 A01 K1a K1b
77-162 245/45R18 A01 K1a K1b
VW Caddy (III) 51-125 225/40R18 K1c K2c T88 T92 A01 A07 A12
2K, 2KN A16 A21 A57
e1*2001/116* A59 K34 S02
0252*00-41;
e1*2007/46*
0217*00-19;
§ 22 48476*05
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 225/40R18 K1c K2c T88 T92 A01 A07 A12
2K, 2KN A16 A21 A57
e1*2001/116* A67 K34 S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 225/40R18 K1c K2b T92 A01 A07 A12
2K, 2KN A16 A21 A57
e1*2001/116* A67 S02
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 215/45R18 R02 T89 T93 A07 A12 A16
1T, 1t 75-130 215/45R18 M+S R03 T89 T93 A21 KMV V18
e1*2001/116* 75-130 225/40R18 M+S T88 T92 S02
0211*00-35; 75-130 235/40R18 A01 K1a R02
e1*2007/46* 75-130 235/40R18 R03
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85 215/40R18 T89 A07 A12 A16
AU 85 225/35R18 A01 K1a K2b K3c T87 A21 A58 F24
e1*2007/46*0623*10-.. 85 225/40R18 A01 K1a K2b K3c Flh S02
(24,2 kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 215/40R18 T89 A07 A12 A16
AU 85 225/35R18 A01 K1a K2b K3c K8g T87 A21 A58 F23
e1*2007/46*0623*10-.. 85 225/40R18 A01 K1a K2b K3c K8g Flh S02
(24,2 kWh-Batterie)
VW EOS 85-184 215/45R18 A07 A12 A16
1F 85-184 225/40R18 A21 A58 Cbo
e1*2001/116*0349*.. 85-191 215/45R18 M+S V18 S02
- incl. Facelift 2011 85-191 225/40R18 M+S
85-191 235/40R18 A01 K2b K46 K56
85-191 235/40R18 R09
85-191 245/35R18 A01 K1a K2b K46 K56
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A07 A12
1K 55-169 225/35R18 K1c R37 T83 T87 A16 A21 Flh
e1*2001/116* 55-184 225/40R18 K1c S02
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A07 A12
1KM 59-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A16 A21 A58
e1*2001/116* 59-147 225/40R18 K1c K27 K2c K41 K44 K46 Car K56 S02
§ 22 48476*05
0328*00-14
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 A01 A07 A12
1K 59-173 225/35R18 K1c K2b K3a K6g K8d T83 T87 A16 A21 Cbo
e1*2001/116 59-173 225/40R18 K1c K2b K3a K6g K8d Flh V18 S02
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8i T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8i
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 A01 A07 A12
1KM 59-118 225/35R18 K1c K2b K3a K6h K8d T83 T87 A16 A21 Car
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8d V18 S02
e1*2007/46* 59-118 235/35R18 K1c K2b K3a K6h K8i T86 T90
0492*00-05 59-118 235/40R18 K1c K2b K3a K6h K8i
59-118 245/35R18 K1c K2b K3a K6h K8i
VW Golf (VII) /-Variant 63-169 215/40R18 T85 T89 A07 A12 A16
AU, AUV, 1K, 1KM 63-195 215/40R18 M+S T85 T89 A21 A57 Car
e1*2007/46* 63-195 225/35R18 A01 K1a K2b K3c T83 T87 F24 Flh KOV
0623*.., 0627*..; 63-195 225/40R18 A01 K1a K2b K3c NoE V00 V18
0490*05-..; 0492*06-.. 63-195 235/35R18 A01 K1c K2b K3c K5a K6g T86 T90 S02
63-195 245/35R18 A01 K1c K2b K3c K5a K6g
VW Golf (VII) /-Variant 63 - 90 215/40R18 T85 A07 A12 A16
AU, AUV, 1K, 1KM 63 - 90 225/35R18 A01 K1a K2b K3c K8g T83 A21 A58 Car
e1*2007/46* 63 - 90 225/40R18 A01 K1a K2b K3c K8g F23 Flh KOV
0623*.., 0627*..; 63 - 90 235/35R18 A01 K1c K2b K3c K5a K8g NoE V18 S02
0490*05-.., 0492*06-.. 63 - 90 245/35R18 A01 K1c K2b K3c K5a K8g
VW Golf (VII) GTE 110 215/40R18 T89 A07 A12 A16
Hybrid 110 225/35R18 A01 K1a K2b K3c T87 A21 A58 F24
AU 110 225/40R18 A01 K1a K2b K3c Flh S02
e1*2007/46*0623*11-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf Alltrack (VII) 81-135 215/45R18 A12 A07 A16 A21
AUV 81-135 225/40R18 A91 A56 Car F24
e1*2007/46*0627*.. 81-135 225/45R18 A12 KMV S02
VW Golf Plus 55-125 215/40R18 K1a K1b K56 T85 T89 A01 A07 A12
1KP 55-125 225/40R18 K1a K1b K27 K44 K56 T88 T89 A16 A21 A58
e1*2001/116*0304*..; 55-85 225/35R18 K1a K1b K44 K56 T87 Flh K2b S02
e1*2007/46*0491*..
VW Golf R (VI) 188-199 215/40R18 T89 A07 A12 A16
1K 188-199 225/40R18 A01 K1c K2b K3a K6g K8d A21 Cbo Flh
e1*2001/116 188-199 235/35R18 A01 K1c K2c K3a K6h K8i T90 V18 S02
*0242*33-.. 188-199 235/40R18 A01 K1c K2c K3a K6h K8i
188-199 245/35R18 A01 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 215/40R18 T89 A07 A12 A16
AU 206, 221 225/40R18 A01 K1a K2b K3c A21 A56 F24
e1*2007/46*0623*.. 206, 221 235/35R18 A01 K1c K2b K3c K5a K6g T86 T90 Flh S02
206, 221 245/35R18 A01 K1c K2b K3c K5a K6g
VW Golf R Variant(VII) 221 215/40R18 M+S T89 A07 A12 A16
AUV 221 225/40R18 A01 K1a K2b K3c A21 A56 Car
§ 22 48476*05
e1*2007/46*0627*.. 221 235/35R18 A01 K1c K2b K3c K5a K6g T86 T90 F24 S02
221 245/35R18 A01 K1c K2b K3c K5a K6g
VW Golf Sportsvan 92, 110 215/40R18 T85 T89 A07 A12 A16
AUV, 1KM 92, 110 225/35R18 A01 K1a K2b K3c T83 T87 A21 A58 F24
e1*2007/46*0627*..; 92, 110 225/40R18 A01 K1a K2b K3c Flh V00 V18
e1*2007/46*0492*08-.. 92, 110 235/35R18 A01 K1c K2b K3c K5a K6g K8a T86 S02
T90
92, 110 245/35R18 A01 K1c K2b K3c K5a K6g K8a
VW Golf Sportsvan 63-85 215/40R18 T85 A07 A12 A16
AUV, 1KM 63-85 225/35R18 A01 K1a K2b K3c K8g T83 A21 A58 F23
e1*2007/46*0627*..; 63-85 225/40R18 A01 K1a K2b K3c K8g Flh V18 S02
e1*2007/46*0492*08-.. 63-85 235/35R18 A01 K1c K2b K3c K5a K8k
63-85 245/35R18 A01 K1c K2b K3c K5a K8k
VW Jetta 77 - 155 205/40R18 K1a K1b K2b T86 A01 A07 A12
16, 16H 77 - 155 215/40R18 K1c K2b K3a K6g K8e T89 A16 A21 A58
e1*2007/46*0539*..; 77 - 155 225/40R18 K1c K2b K3a K6g K8e Sth V18 S02
e1*2007/46*0584*.. 77 - 155 235/35R18 K1c K2b K3a K6h K6i K8m T86
77 - 155 235/40R18 K1c K2b K3a K6h K6i K8m
77 - 155 245/35R18 K2c K6h K6i K8s R03
VW Jetta 66-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A07 A12
1KM 66-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A16 A21 A58
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2c K41 K44 K46 K56 Sth S02
VW Passat 75-147 215/45R18 A07 A12 A16
3C 75-147 225/40R18 A01 K46 K56 T88 T89 A21 Lim V18
e1*2001/116* 75-147 235/40R18 A01 K1a K46 K56 S02
0307*00-23 75-147 245/35R18 A01 K1a K2b K46 K56 T88 T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 184 215/45R18 M+S A07 A12 A16
3C 184 225/40R18 A01 K46 K56 M+S T88 T89 A21 Lim S02
e1*2001/116* 184 235/40R18 A01 K1a K46 K56
0307*00-23 184 245/35R18 A01 K1a K2b K46 K56 T88 T89
VW Passat 88-206 215/45R18 A31 T89 T93 A07 A16 A21
3C 88-206 225/45R18 A91 A57 Car Lim
e1*2001/116* 88-206 235/40R18 A12 V00 V18 VoA
0307*37-.. 88-206 235/45R18 A12 S03
- Limousine / Variant 88-206 245/40R18 A01 A12 K8h
ab MJ 2015 (B8/3G)
VW Passat 77-155 215/45R18 T89 T93 A07 A12 A16
3C, 3c 77-155 225/40R18 T88 T92 A21 Car Lim
e1*2001/116* 77-155 235/40R18 A01 K1a K2b K4i K6g V18 VoA S02
0307*24-36; 77-155 245/35R18 A01 K1a K2b K4i K6g T88 T92
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
§ 22 48476*05
VW Passat 77-155 215/45R18 T89 T93 A07 A12 A16
3C, 3c 77-155 225/40R18 T88 T92 A21 Car KMV
e1*2001/116* 77-155 235/40R18 A01 K4i K6g Lim V18 VoA
0307*24-36; 77-155 245/35R18 A01 K4i K6g T88 T92 S02
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 215/45R18 M+S T89 T93 A07 A12 A16
3C, 3c 103-155 225/40R18 M+S T92 A21 A56 Car
e1*2001/116* 103-155 225/45R18 KMV S02
0307*24-36; 103-155 235/40R18 T91 T95
e1*2007/46* 103-155 245/40R18 A01 K6g
0502*00-10;
0547*00-03
- mit Radhaus- Ver-
breiterungen
VW Passat CC / CC 100-220 225/40R18 T88 T92 A07 A12 A16
3CC 100-220 235/40R18 A21 S02
e1*2001/116*0468*..
- incl. Modell 2012
VW Passat Variant 184 235/40R18 A01 K1a K2b K46 K56 A07 A12 A16
3C 184 245/35R18 A01 K1a K2b K46 K56 T92 A21 Car S02
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 215/45R18 T89 T93 A07 A12 A16
3C 75-147 225/40R18 T88 T89 T91 A21 Car V18
e1*2001/116* 75-147 235/40R18 A01 K1a K2b K46 K56 S02
0307*00-23 75-147 245/35R18 A01 K1a K2b K46 K56 T88 T89 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-331 245/45R18 T00 T96 142 A07 A12 A16
3D, 3d 165-331 255/45R18 T03 T99 140 A21 BnK Lim
e1*98/14*0189*..; V18 S02
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/40R18 A07 A12 A16
13 90-162 235/40R18 A21 A58 Cpe
e1*2001/116*0471*.. 90-162 245/35R18 V18 S02
- incl. Facelift 2015 90-162 245/40R18
VW Scirocco R 188-206 225/40R18 A07 A12 A16
13 188-206 235/40R18 A21 A58 Cpe
e1*2001/116*0471*.. 188-206 245/35R18 V18 S02
- incl. Facelift 2015 188-206 245/40R18
VW Tiguan (I) 81-155 225/50R18 A07 A12 A16
5N 81-155 235/50R18 A21 KMV S03
e1*2001/116* 81-155 245/45R18
0450*00-23; 81-155 255/45R18
§ 22 48476*05
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 A07 A12 A16
5N 81-155 235/50R18 A21 S03
e1*2001/116* 81-155 245/45R18
0450*11-23; 81-155 255/45R18
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/50R18 A07 A12 A16
5N 81-155 235/50R18 A01 K2b A21 S03
e1*2001/116* 81-155 245/45R18
0450*00-10; 81-155 255/45R18 A01 K2b
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 225/55R18 A07 A12 A16
5N 85-176 225/60R18 A21 A57 KOV
e1*2001/116* S03
0450*24-..
- ab Modell 2016
VW Tiguan (II) 85-176 225/55R18 A07 A12 A16
5N 85-176 225/60R18 A21 A57 KMV
e1*2001/116* S03
0450*24-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-125 215/40R18 K1c K2b T89 A01 A07 A12
1T 66-125 225/40R18 K1c K2b T88 T92 A16 A21 A58
e1*2001/116* Npf S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-125 215/40R18 K1a K2b T89 A01 A07 A12
1T, 1t 66-130 225/40R18 K1c K2b T88 T92 A16 A21 A58
e1*2001/116* Npf S02
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 215/45R18 K1a K2b K6g T89 T93 A01 A07 A12
1T 81-140 225/45R18 K1a K2b K6g A16 A21 A58
e1*2001/116* 81-140 235/45R18 K1c K2b K3c K6h V18 S03
0211*36-..; 81-140 245/40R18 K1c K2b K3c K5b K6h K6i K8d
e1*2007/46*0357*14-..
§ 22 48476*05
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 19
Spezielle Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
§ 22 48476*05
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 19
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
§ 22 48476*05
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Schräg-
hecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 14 von 19
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
§ 22 48476*05
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 15 von 19
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
§ 22 48476*05
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 16 von 19
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
§ 22 48476*05
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG
Seite 17 von 19
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
§ 22 48476*05
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

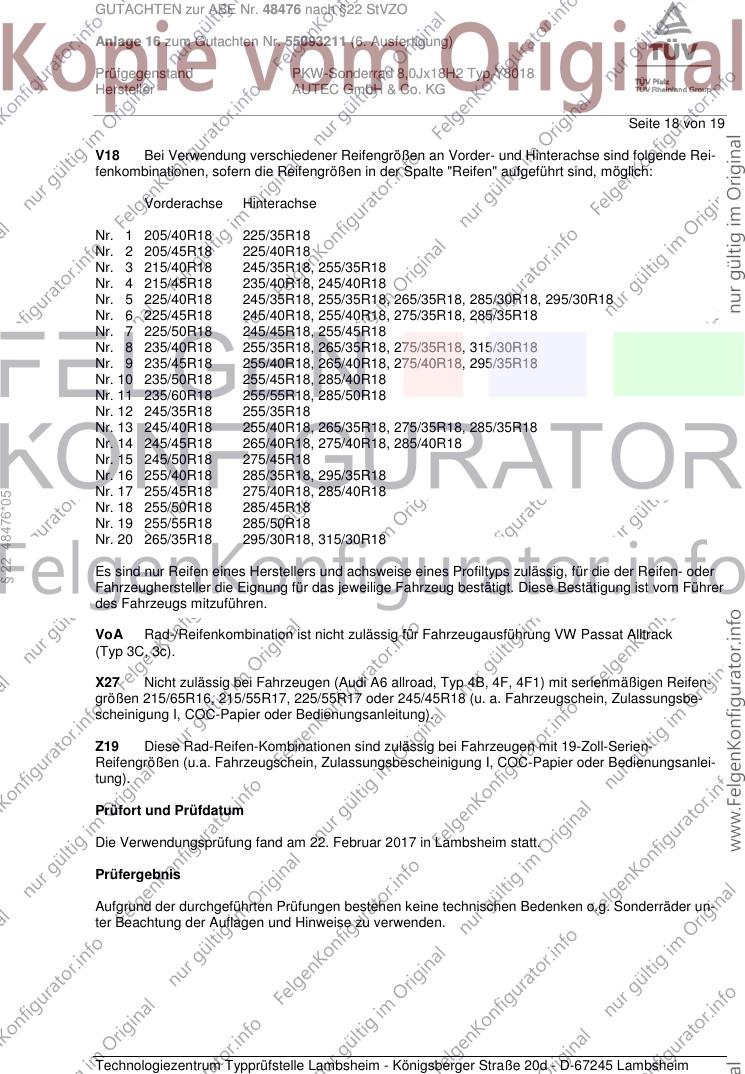

Seite 18 von 19
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
§ 22 48476*05
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48476 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55093211 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ Y8018
Hersteller AUTEC GmbH & Co. KG

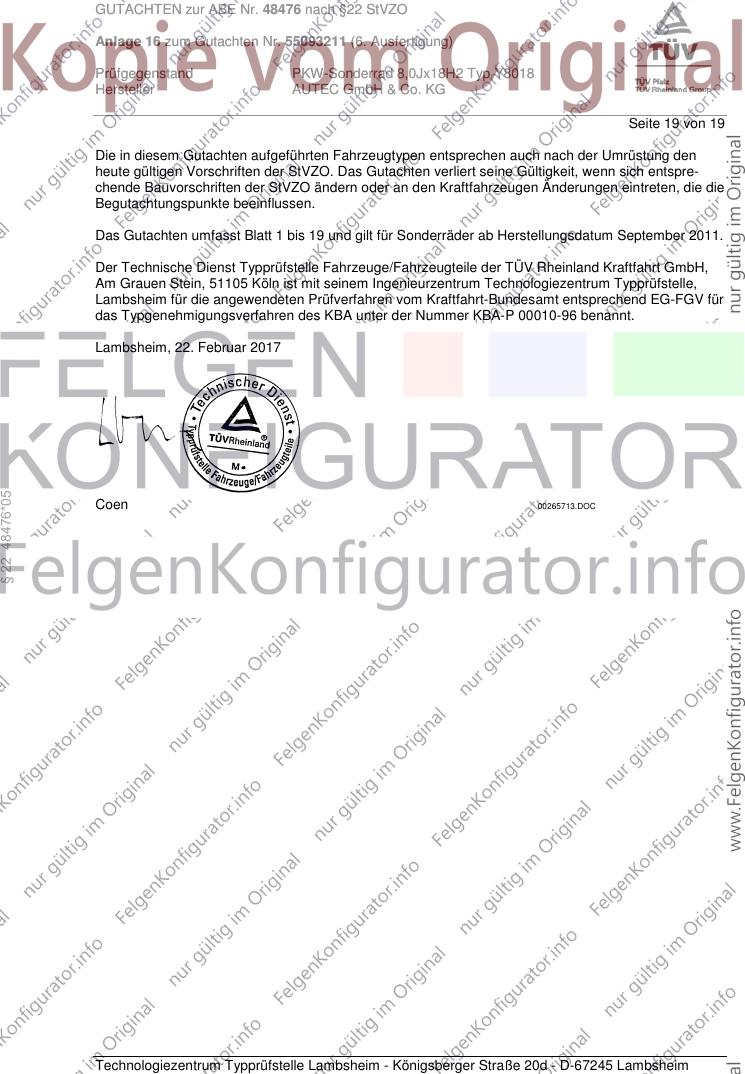

Seite 19 von 19
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum September 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Februar 2017
§ 22 48476*05
Coen 00265713.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
