Kraftfahrt-Bundesamt
DE-24932 Flensburg

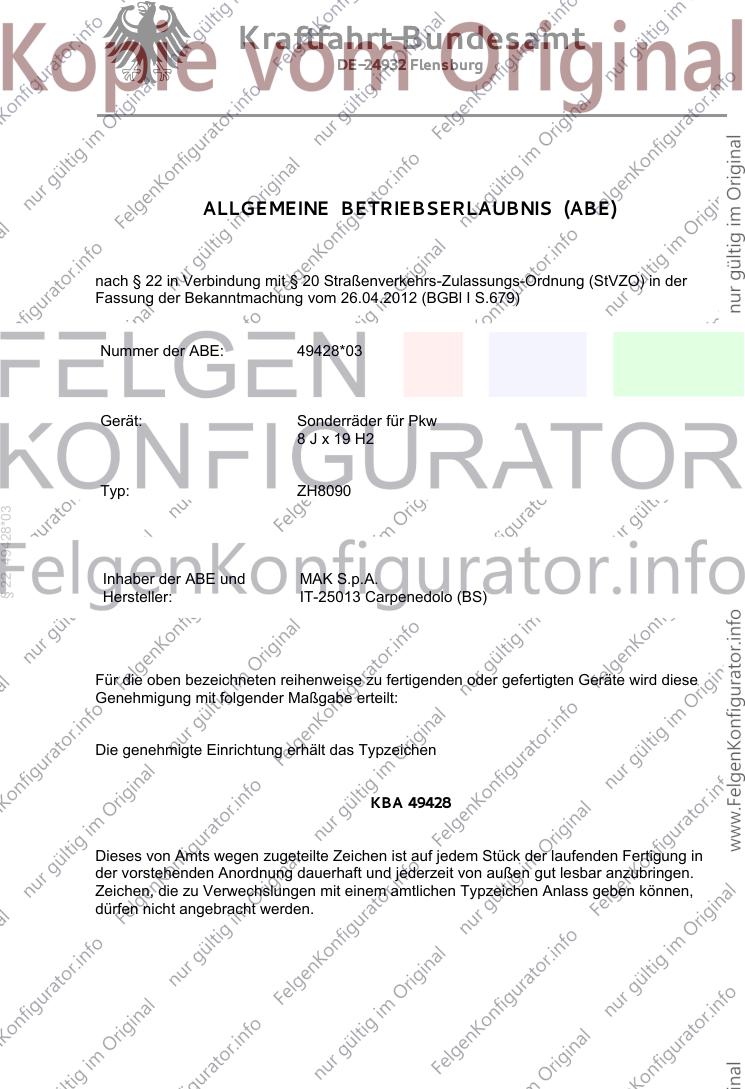

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49428*03
Gerät: Sonderräder für Pkw
8 J x 19 H2
Typ: ZH8090
§ 22 49428*03
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49428
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49428*03
Die ABE-Nr. 49428*03 erstreckt sich auf die Räder 8 J x 19 H2, Typ ZH8090, in den
Ausführungen wie im Gutachten Nr. 55804614 (6. Ausfertigung) vom 10.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1, 21, 23, 26 2. Ausfertigung
3, 12, 15, 16, 18, 19, 22, 24, 25 3. Ausfertigung
2, 4 - 11, 13, 14, 17, 20 4. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
§ 22 49428*03
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 10.02.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 28.03.2017
Im Auftrag

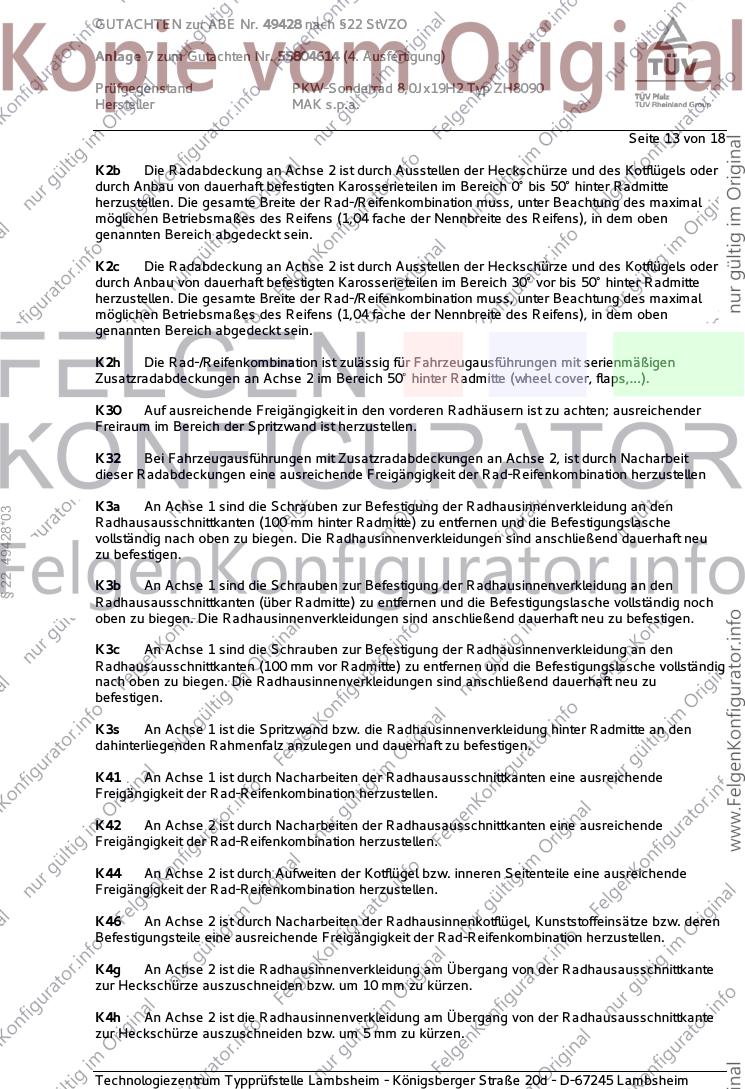

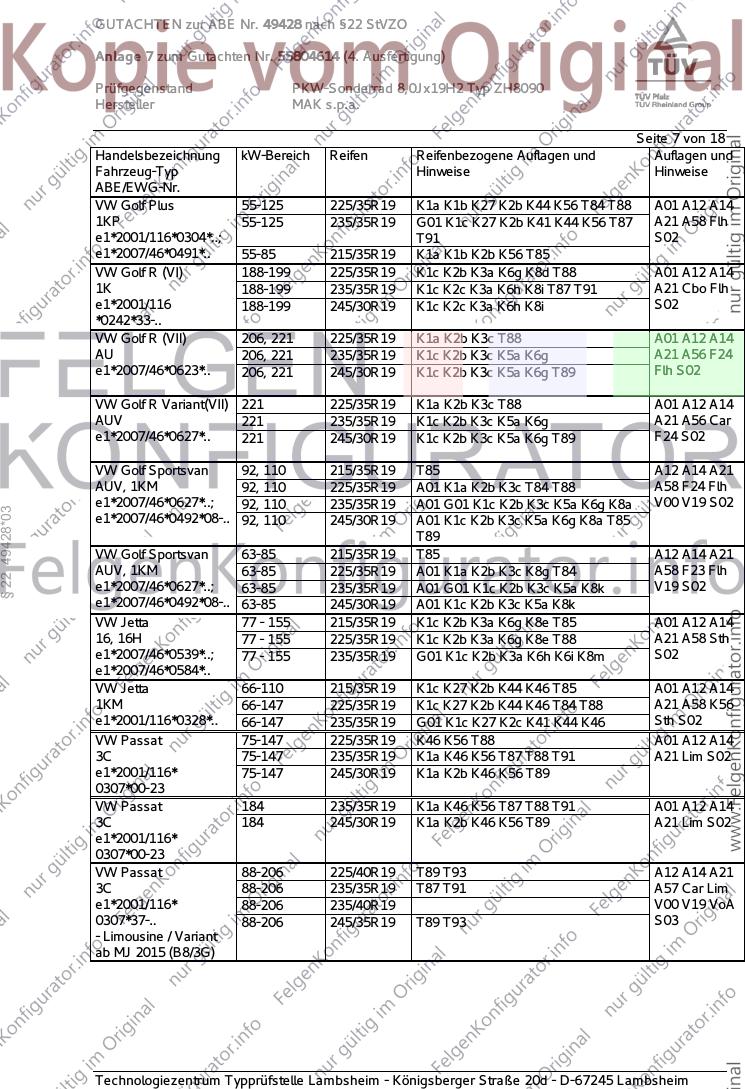

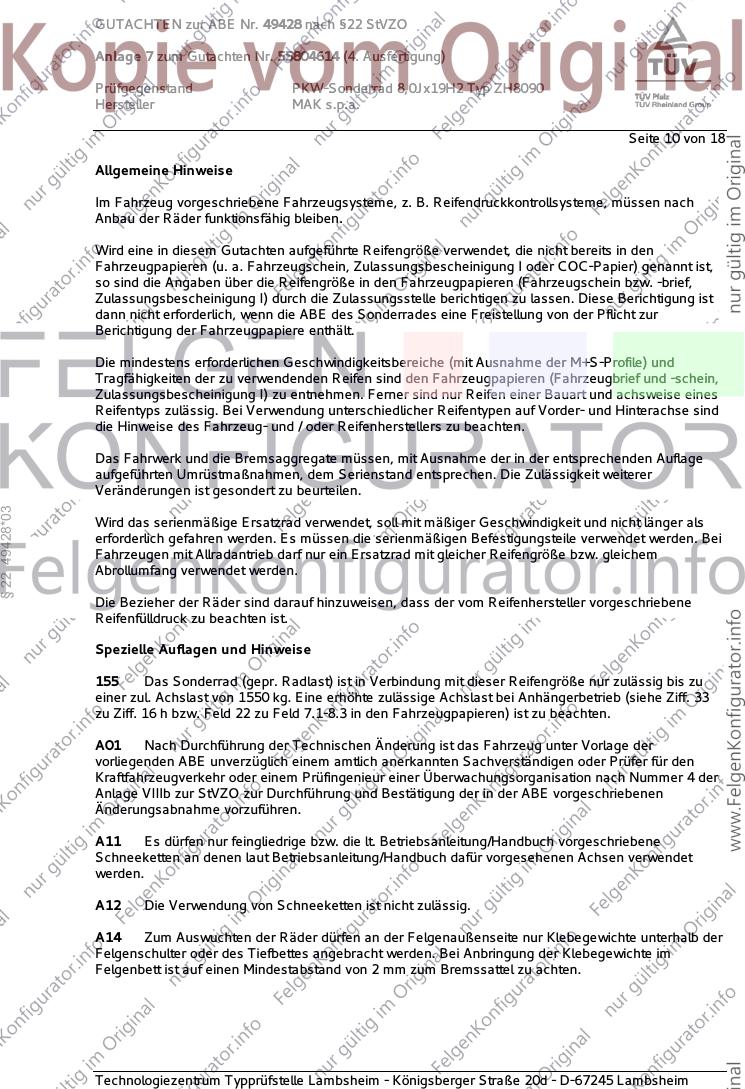

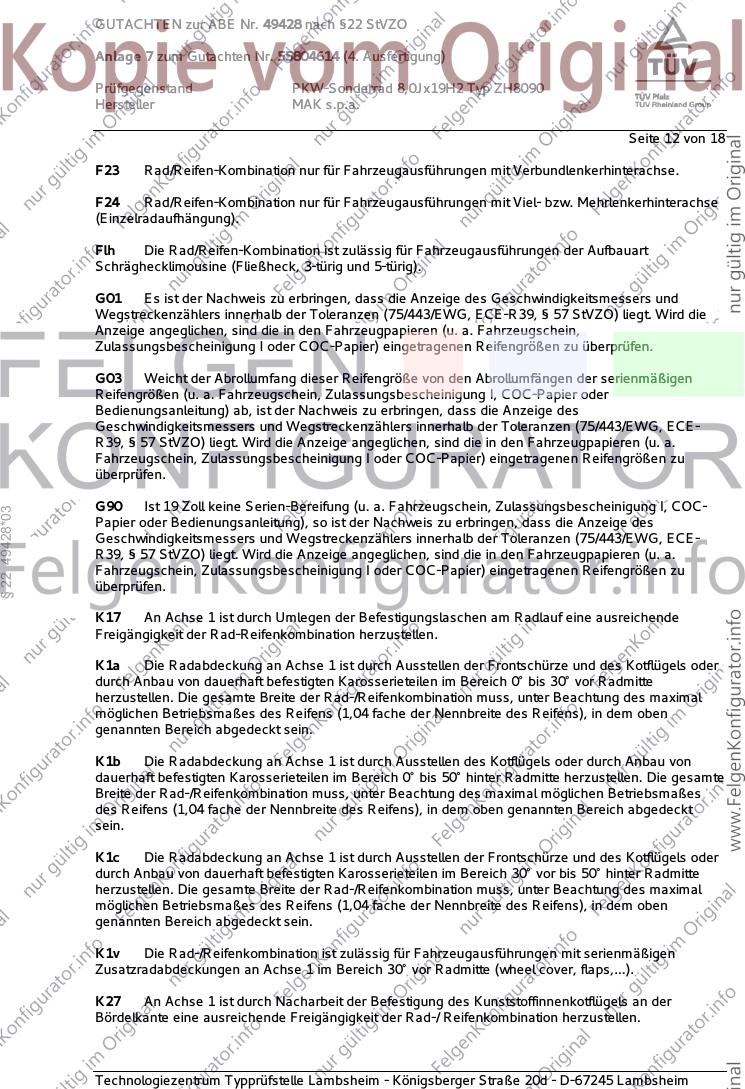

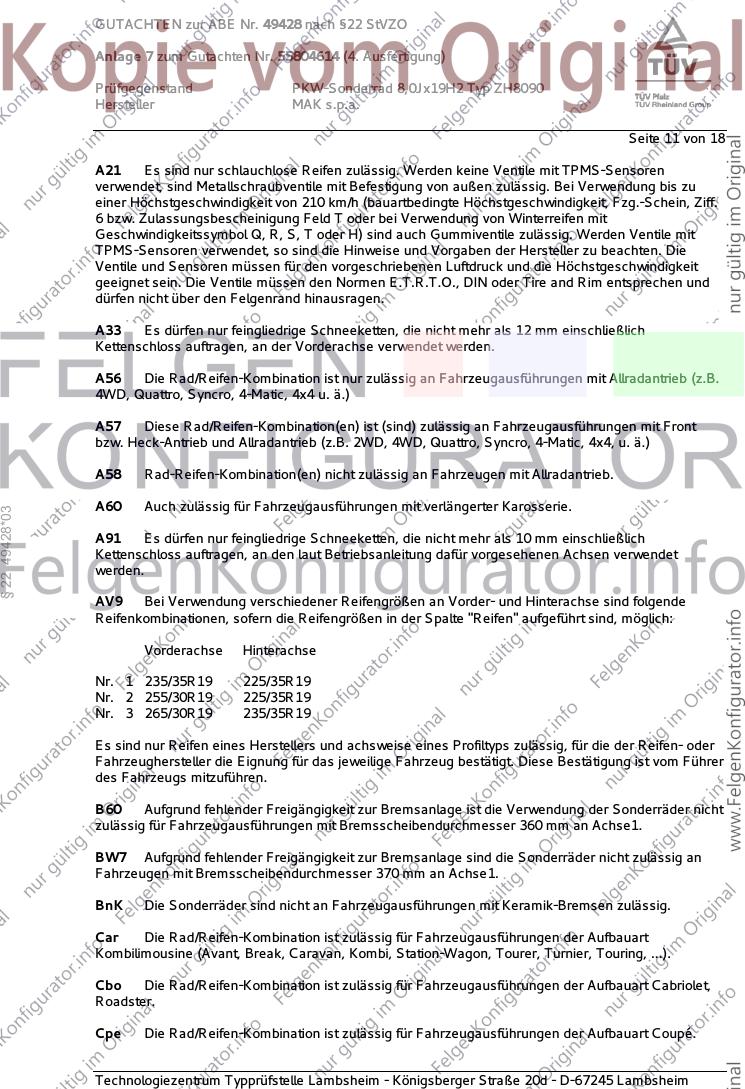

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO

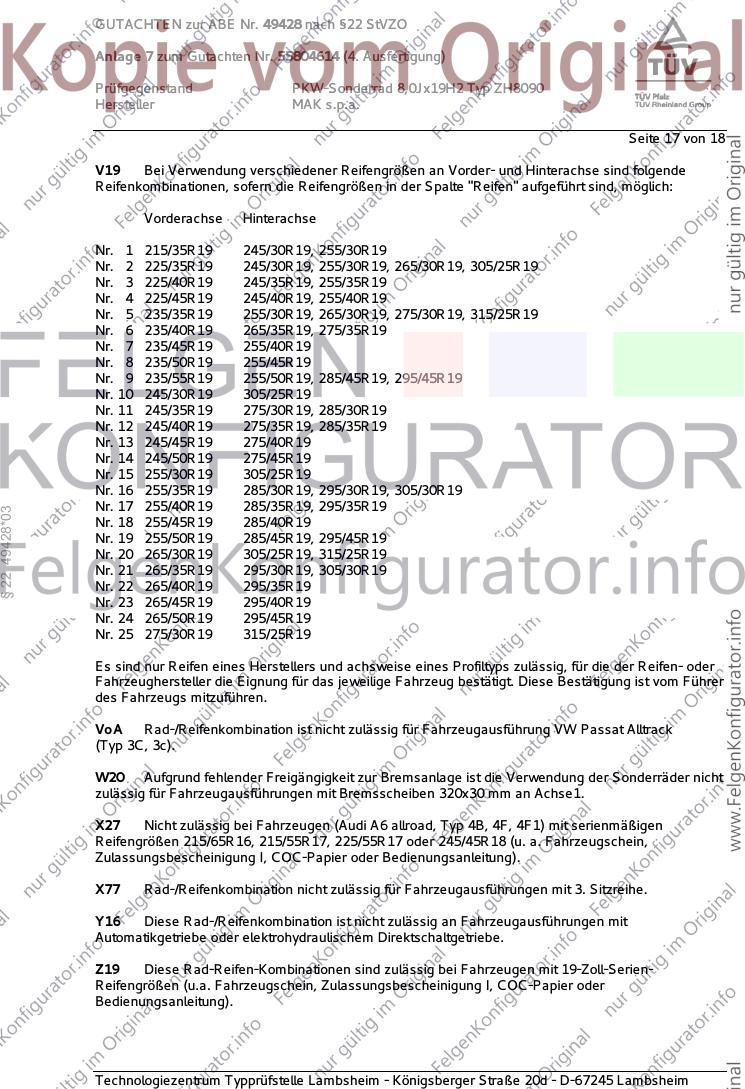

Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 1 von 18
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell Zenith
Typ ZH8090
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
VK ZH8090/VK / Ø57,1-TX-Ø76 5/112/57,1 42 775 2260
Kennzeichnungen
KBA-Nummer 49428
Herstellerzeichen MAK
Radtyp und Ausführung ZH8090...(s.o)
Radgröße 8,0Jx19H2
§ 22 49428*03
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28 TX1
S03 Schraube M14x1,5 Kegel 60° 140 28 TX1
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A14 A21
8V 77-140 225/35R19 T88 A57 Cbo F24
e1*2007/46*0607*.. 77-140 235/35R19 A01 G03 K1a K2b Lim V00 V19
- Limousine / Cabrio 77-140 245/30R19 A01 K1a K2b S02
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A01 A12 A14
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A21 A58 Cbo
e1*2001/116*0456*.. S02
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A21 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c T84 T88 A01 A12 A14
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 T87 T88 A21 Flh K56
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b R37 T85 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
§ 22 49428*03
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 T85 A12 A14 A21
8V 77-140 225/35R19 A01 K1a K2b K3a K6g K8h T84 T88 A57 F24 Flh
e1*2007/46*0607*.. 77-140 235/35R19 A01 G03 K1c K2b K3a K4i K5d K6g V00 V19 S02
- incl. Facelift 2016 K8h
77-140 245/30R19 A01 K1c K2b K3a K4i K5d K6g K8h
T89
Audi A4 74-162 225/35R19 T88 A12 A14 A21
8E 74-188 235/35R19 T87 T91 Car Lim W20
e1*98/14*0151*.., S02
e1*2001/116*0151*..
Audi A4 162 225/35R19 T88 A12 A14 A21
QB6 162 235/35R19 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. W20 S02
Audi A4 Cabriolet 96-162 225/35R19 T88 A12 A14 A21
8H 96-188 235/35R19 T91 Cbo W20 S02
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car Lim T91 A12 A14 A21
8E,8H,QB6 253 235/35R19 Cbo T91 Y16 S02
e1*98/14,2001/116*
0151,0177,0243*..
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A14 A21
4F, 4F1 Car Lim NBF
e1*2001/116*0254*.., X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 3 von 18

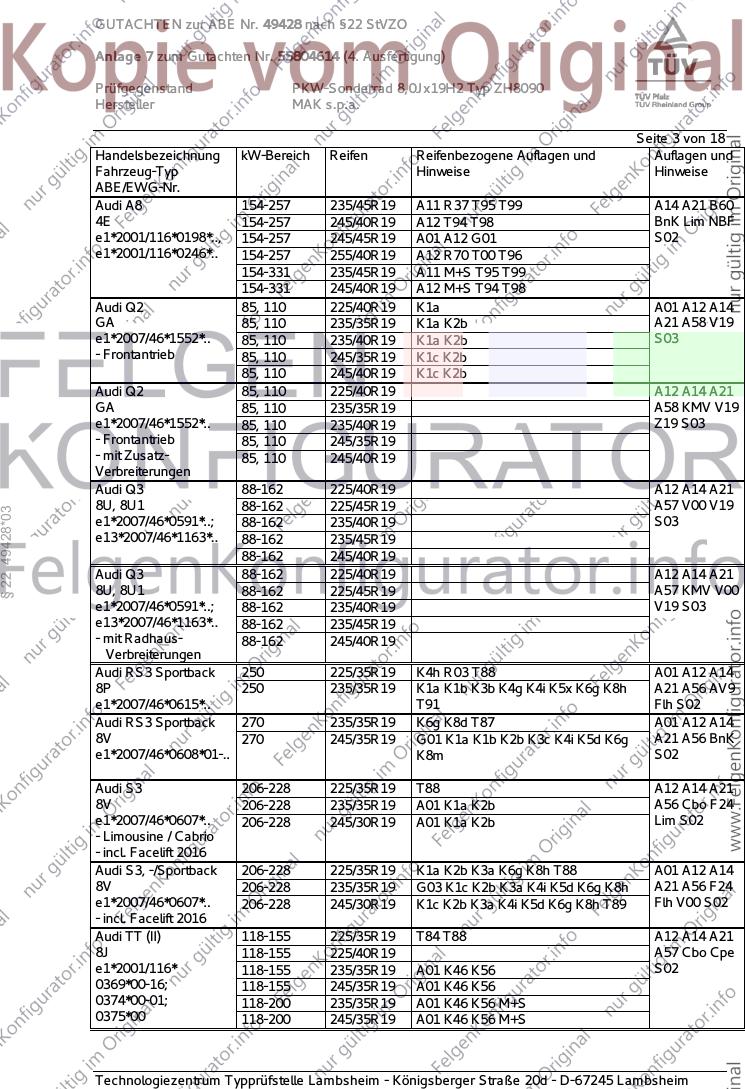

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-257 235/45R19 A11 R37 T95 T99 A14 A21 B60
4E 154-257 245/40R19 A12 T94 T98 BnK Lim NBF
e1*2001/116*0198*.., 154-257 245/45R19 A01 A12 G01 S02
e1*2001/116*0246*.. 154-257 255/40R19 A12 R70 T00 T96
154-331 235/45R19 A11 M+S T95 T99
154-331 245/40R19 A12 M+S T94 T98
Audi Q2 85, 110 225/40R19 K1a A01 A12 A14
GA 85, 110 235/35R19 K1a K2b A21 A58 V19
e1*2007/46*1552*.. 85, 110 235/40R19 K1a K2b S03
- Frontantrieb 85, 110 245/35R19 K1c K2b
85, 110 245/40R19 K1c K2b
Audi Q2 85, 110 225/40R19 A12 A14 A21
GA 85, 110 235/35R19 A58 KMV V19
e1*2007/46*1552*.. 85, 110 235/40R19 Z19 S03
- Frontantrieb 85, 110 245/35R19
- mit Zusatz- 85, 110 245/40R19
Verbreiterungen
Audi Q3 88-162 225/40R19 A12 A14 A21
8U, 8U1 88-162 225/45R19 A57 V00 V19
§ 22 49428*03
e1*2007/46*0591*..; 88-162 235/40R19 S03
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19
Audi Q3 88-162 225/40R19 A12 A14 A21
8U, 8U1 88-162 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S03
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi RS3 Sportback 250 225/35R19 K4h R03 T88 A01 A12 A14
8P 250 235/35R19 K1a K1b K3b K4g K4i K5x K6g K8h A21 A56 AV9
e1*2007/46*0615*.. T91 Flh S02
Audi RS3 Sportback 270 235/35R19 K6g K8d T87 A01 A12 A14
8V 270 245/35R19 G01 K1a K1b K2b K3c K4i K5d K6g A21 A56 BnK
e1*2007/46*0608*01-.. K8m S02
Audi S3 206-228 225/35R19 T88 A12 A14 A21
8V 206-228 235/35R19 A01 K1a K2b A56 Cbo F24
e1*2007/46*0607*.. 206-228 245/30R19 A01 K1a K2b Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 225/35R19 K1a K2b K3a K6g K8h T88 A01 A12 A14
8V 206-228 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h A21 A56 F24
e1*2007/46*0607*.. 206-228 245/30R19 K1c K2b K3a K4i K5d K6g K8h T89 Flh V00 S02
- incl. Facelift 2016
Audi TT (II) 118-155 225/35R19 T84 T88 A12 A14 A21
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 A01 K46 K56 S02
0369*00-16; 118-155 245/35R19 A01 K46 K56
0374*00-01; 118-200 235/35R19 A01 K46 K56 M+S
0375*00 118-200 245/35R19 A01 K46 K56 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 4 von 18

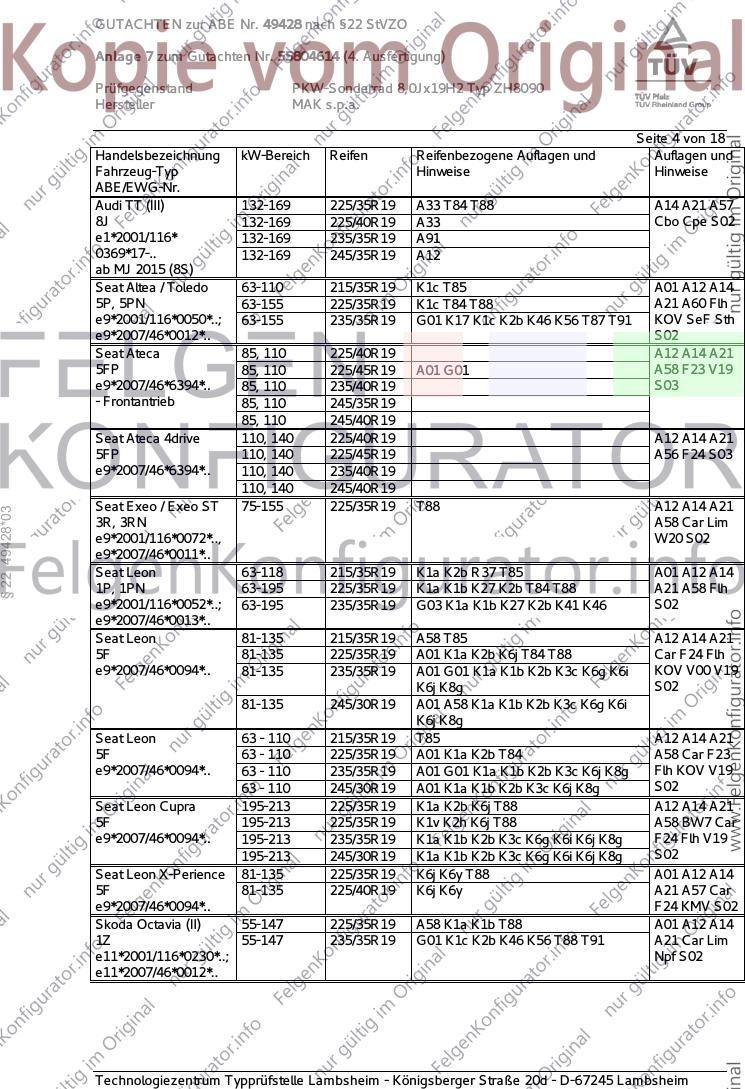

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 132-169 225/35R19 A33 T84 T88 A14 A21 A57
8J 132-169 225/40R19 A33 Cbo Cpe S02
e1*2001/116* 132-169 235/35R19 A91
0369*17-.. 132-169 245/35R19 A12
ab MJ 2015 (8S)
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c T84 T88 A21 A60 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K17 K1c K2b K46 K56 T87 T91 KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Ateca 85, 110 225/40R19 A12 A14 A21
5FP 85, 110 225/45R19 A01 G01 A58 F23 V19
e9*2007/46*6394*.. 85, 110 235/40R19 S03
- Frontantrieb 85, 110 245/35R19
85, 110 245/40R19
Seat Ateca 4drive 110, 140 225/40R19 A12 A14 A21
5FP 110, 140 225/45R19 A56 F24 S03
e9*2007/46*6394*.. 110, 140 235/40R19
110, 140 245/40R19
Seat Exeo / Exeo ST 75-155 225/35R19 T88 A12 A14 A21
§ 22 49428*03
3R, 3RN A58 Car Lim
e9*2001/116*0072*.., W20 S02
e9*2007/46*0011*..
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 A01 A12 A14
1P, 1PN 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A21 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 S02
e9*2007/46*0013*..
Seat Leon 81-135 215/35R19 A58 T85 A12 A14 A21
5F 81-135 225/35R19 A01 K1a K2b K6j T84 T88 Car F24 Flh
e9*2007/46*0094*.. 81-135 235/35R19 A01 G01 K1a K1b K2b K3c K6g K6i KOV V00 V19
K6j K8g S02
81-135 245/30R19 A01 A58 K1a K1b K2b K3c K6g K6i
K6j K8g
Seat Leon 63 - 110 215/35R19 T85 A12 A14 A21
5F 63 - 110 225/35R19 A01 K1a K2b T84 A58 Car F23
e9*2007/46*0094*.. 63 - 110 235/35R19 A01 G01 K1a K1b K2b K3c K6j K8g Flh KOV V19
63 - 110 245/30R19 A01 K1a K1b K2b K3c K6j K8g S02
Seat Leon Cupra 195-213 225/35R19 K1a K2b K6j T88 A12 A14 A21
5F 195-213 225/35R19 K1v K2h K6j T88 A58 BW7 Car
e9*2007/46*0094*.. 195-213 235/35R19 K1a K1b K2b K3c K6g K6i K6j K8g F24 Flh V19
195-213 245/30R19 K1a K1b K2b K3c K6g K6i K6j K8g S02
Seat Leon X-Perience 81-135 225/35R19 K6j K6y T88 A01 A12 A14
5F 81-135 225/40R19 K6j K6y A21 A57 Car
e9*2007/46*0094*.. F24 KMV S02
Skoda Octavia (II) 55-147 225/35R19 A58 K1a K1b T88 A01 A12 A14
1Z 55-147 235/35R19 G01 K1c K2b K46 K56 T88 T91 A21 Car Lim
e11*2001/116*0230*..; Npf S02
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 5 von 18

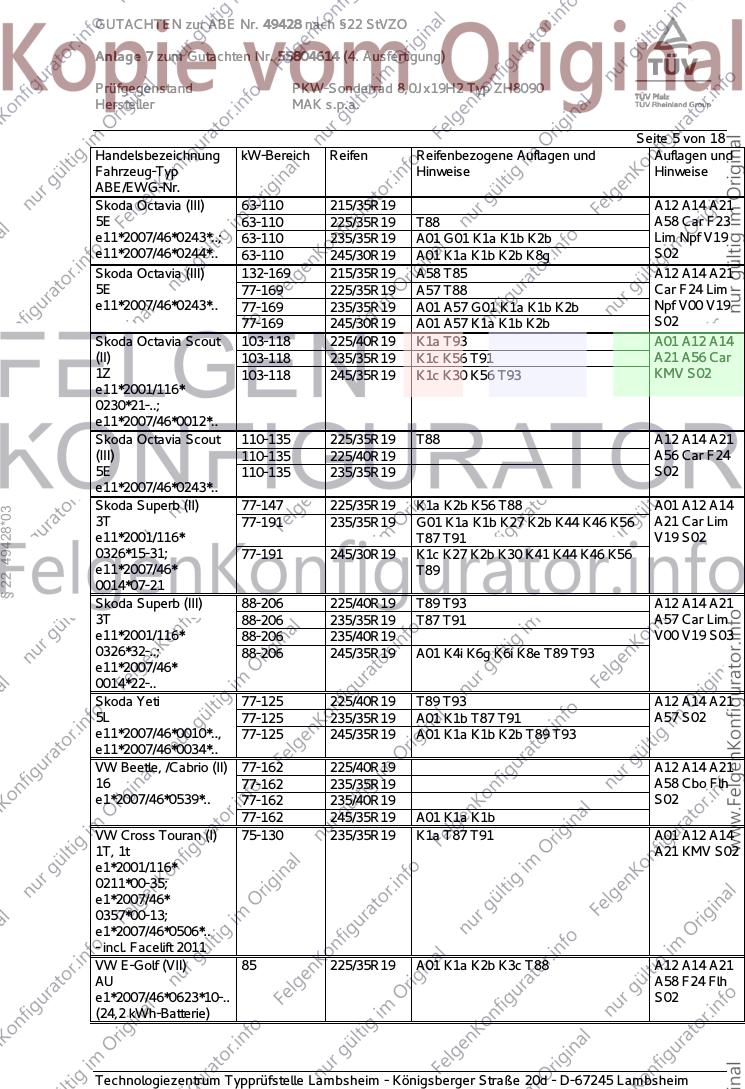

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A21
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46*0243*..; 63-110 235/35R19 A01 G01 K1a K1b K2b Lim Npf V19
e11*2007/46*0244*.. 63-110 245/30R19 A01 K1a K1b K2b K8g S02
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A14 A21
5E 77-169 225/35R19 A57 T88 Car F24 Lim
e11*2007/46*0243*.. 77-169 235/35R19 A01 A57 G01 K1a K1b K2b Npf V00 V19
77-169 245/30R19 A01 A57 K1a K1b K2b S02
Skoda Octavia Scout 103-118 225/40R19 K1a T93 A01 A12 A14
(II) 103-118 235/35R19 K1c K56 T91 A21 A56 Car
1Z 103-118 245/35R19 K1c K30 K56 T93 KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 110-135 225/35R19 T88 A12 A14 A21
(III) 110-135 225/40R19 A56 Car F24
5E 110-135 235/35R19 S02
e11*2007/46*0243*..
Skoda Superb (II) 77-147 225/35R19 K1a K2b K56 T88 A01 A12 A14
§ 22 49428*03
3T 77-191 235/35R19 G01 K1a K1b K27 K2b K44 K46 K56 A21 Car Lim
e11*2001/116* T87 T91 V19 S02
0326*15-31; 77-191 245/30R19 K1c K27 K2b K30 K41 K44 K46 K56
e11*2007/46* T89
0014*07-21
Skoda Superb (III) 88-206 225/40R19 T89 T93 A12 A14 A21
3T 88-206 235/35R19 T87 T91 A57 Car Lim
e11*2001/116* 88-206 235/40R19 V00 V19 S03
0326*32-..; 88-206 245/35R19 A01 K4i K6g K6i K8e T89 T93
e11*2007/46*
0014*22-..
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A14 A21
5L 77-125 235/35R19 A01 K1b T87 T91 A57 S02
e11*2007/46*0010*.., 77-125 245/35R19 A01 K1a K1b K2b T89 T93
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 A12 A14 A21
16 77-162 235/35R19 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/40R19 S02
77-162 245/35R19 A01 K1a K1b
VW Cross Touran (I) 75-130 235/35R19 K1a T87 T91 A01 A12 A14
1T, 1t A21 KMV S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85 225/35R19 A01 K1a K2b K3c T88 A12 A14 A21
AU A58 F24 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 225/35R19 A01 K1a K2b K3c T88 A12 A14 A21
AU A58 F23 Flh
e1*2007/46*0623*10-.. V19 S02
(24,2 kWh-Batterie)
VW EOS 85-184 225/35R19 T84 T88 A12 A14 A21
1F 85-191 235/35R19 A01 K2b K46 K56 T87 T91 A58 Cbo S02
e1*2001/116*0349*.. 85-191 245/30R19 A01 K1a K2b K46 K56 T89
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c T84 T88 A21 Flh S02
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K27 K2b K44 K46 K56 T85 A01 A12 A14
1KM 59-147 225/35R19 K27 K2c K44 K46 K56 T84 T88 A21 A58 Car
e1*2001/116* 59-147 235/35R19 G01 K27 K2c K41 K44 K46 K56 K1c S02
0328*00-14
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 A01 A12 A14
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A21 Cbo Flh
e1*2001/116 59-173 235/35R19 G03 K1c K2c K3a K6h K8i T87 T91 S02
§ 22 49428*03
*0242*25-..; 59-173 245/30R19 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A01 A12 A14
1KM 59-118 225/35R19 K1c K2b K3a K6g K6h K8d T84 T88 A21 Car S02
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91
e1*2007/46*0492*00- 59-118 245/30R19 K1c K2b K3a K6h K8i
05
VW Golf (VII) /-Variant 63-169 215/35R19 T85 A12 A14 A21
AU, AUV, 1K, 1KM 63-195 225/35R19 A01 K1a K2b K3c T84 T88 A57 Car F24
e1*2007/46*0623*.., 63-195 235/35R19 A01 G90 K1c K2b K3c K5a K6g Flh KOV NoE
e1*2007/46*0627*..; 63-195 245/30R19 A01 K1c K2b K3c K5a K6g T85 T89 V00 V19 S02
e1*2007/46*0490*05-
..;
e1*2007/46*0492*06-..
VW Golf (VII) /-Variant 63 - 90 215/35R19 T85 A12 A14 A21
AU, AUV, 1K, 1KM 63 - 90 225/35R19 A01 K1a K2b K3c T84 A58 Car F23
e1*2007/46*0623*.., 63 - 90 235/35R19 A01 G90 K1c K2b K3c K5a K8g Flh KOV NoE
e1*2007/46*0627*..; 63 - 90 245/30R19 A01 K1c K2b K3c K5a K8g V19 S02
e1*2007/46*0490*05-
..;
e1*2007/46*0492*06-..
VW Golf (VII) GTE 110 225/35R19 A01 K1a K2b K3c T88 A12 A14 A21
Hybrid A58 F24 Flh
AU S02
e1*2007/46*0623*11-..
VW Golf Alltrack (VII) 81-135 225/35R19 T88 A12 A14 A21
AUV 81-135 225/40R19 A56 Car F24
e1*2007/46*0627*.. KMV S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 225/35R19 K1a K1b K27 K2b K44 K56 T84 T88 A01 A12 A14
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 T87 A21 A58 Flh
e1*2001/116*0304*..; T91 S02
e1*2007/46*0491*.. 55-85 215/35R19 K1a K1b K2b K56 T85
VW Golf R (VI) 188-199 225/35R19 K1c K2b K3a K6g K8d T88 A01 A12 A14
1K 188-199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A21 Cbo Flh
e1*2001/116 188-199 245/30R19 K1c K2c K3a K6h K8i S02
*0242*33-..
VW Golf R (VII) 206, 221 225/35R19 K1a K2b K3c T88 A01 A12 A14
AU 206, 221 235/35R19 K1c K2b K3c K5a K6g A21 A56 F24
e1*2007/46*0623*.. 206, 221 245/30R19 K1c K2b K3c K5a K6g T89 Flh S02
VW Golf R Variant(VII) 221 225/35R19 K1a K2b K3c T88 A01 A12 A14
AUV 221 235/35R19 K1c K2b K3c K5a K6g A21 A56 Car
e1*2007/46*0627*.. 221 245/30R19 K1c K2b K3c K5a K6g T89 F24 S02
VW Golf Sportsvan 92, 110 215/35R19 T85 A12 A14 A21
AUV, 1KM 92, 110 225/35R19 A01 K1a K2b K3c T84 T88 A58 F24 Flh
e1*2007/46*0627*..; 92, 110 235/35R19 A01 G01 K1c K2b K3c K5a K6g K8a V00 V19 S02
§ 22 49428*03
e1*2007/46*0492*08-.. 92, 110 245/30R19 A01 K1c K2b K3c K5a K6g K8a T85
T89
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A14 A21
AUV, 1KM 63-85 225/35R19 A01 K1a K2b K3c K8g T84 A58 F23 Flh
e1*2007/46*0627*..; 63-85 235/35R19 A01 G01 K1c K2b K3c K5a K8k V19 S02
e1*2007/46*0492*08-.. 63-85 245/30R19 A01 K1c K2b K3c K5a K8k
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6g K8e T85 A01 A12 A14
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6g K8e T88 A21 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6h K6i K8m S02
e1*2007/46*0584*..
VW Jetta 66-110 215/35R19 K1c K27 K2b K44 K46 T85 A01 A12 A14
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 T84 T88 A21 A58 K56
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 Sth S02
VW Passat 75-147 225/35R19 K46 K56 T88 A01 A12 A14
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A21 Lim S02
e1*2001/116* 75-147 245/30R19 K1a K2b K46 K56 T89
0307*00-23
VW Passat 184 235/35R19 K1a K46 K56 T87 T88 T91 A01 A12 A14
3C 184 245/30R19 K1a K2b K46 K56 T89 A21 Lim S02
e1*2001/116*
0307*00-23
VW Passat 88-206 225/40R19 T89 T93 A12 A14 A21
3C 88-206 235/35R19 T87 T91 A57 Car Lim
e1*2001/116* 88-206 235/40R19 V00 V19 VoA
0307*37-.. 88-206 245/35R19 T89 T93 S03
- Limousine / Variant
ab MJ 2015 (B8/3G)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 225/35R19 K1a K2b T88 A01 A12 A14
3C, 3c 77-155 235/35R19 K1a K2b K4i K6g T87 T91 A21 Car Lim
e1*2001/116* 77-155 245/30R19 K1c K2b K4i K6g K6i K8e T89 VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 225/35R19 T88 A12 A14 A21
3C, 3c 77-155 235/35R19 A01 K4i K6g T87 T91 Car KMV Lim
e1*2001/116* 77-155 245/30R19 A01 K1c K4i K6g K6i K8e T89 VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R19 T89 T93 A12 A14 A21
§ 22 49428*03
3C, 3c 103-155 235/35R19 T91 A56 Car KMV
e1*2001/116* 103-155 245/35R19 A01 K6g T89 T93 S02
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 235/35R19 T87 T91 A12 A14 A21
3CC 100-220 245/30R19 A01 K2b K32 K42 K46 K56 T89 S02
e1*2001/116*0468*.. 100-220 245/35R19 A01 G01 K2b K32 K41 K42 K46 K56
- incl. Modell 2012 T89 T93
VW Passat Variant 184 235/35R19 A01 K1a K2b K46 K56 T91 A12 A14 A21
3C Car S02
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 225/35R19 T88 A12 A14 A21
3C 75-147 235/35R19 A01 K1a K2b K46 K56 T87 T88 T91 Car S02
e1*2001/116* 75-147 245/30R19 A01 K1a K2b K46 K56 T89
0307*00-23
VW Phaeton 165-246 245/40R19 T98 155 A12 A14 A21
3D, 3d 165-331 245/45R19 R09 T02 T98 155 B60 BnK Lim
e1*98/14*0189*..; 165-331 245/45R19 G03 T02 T98 155 S02
e1*2001/116*0189*..; 165-331 255/40R19 R70 T00 T96 155
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/35R19 T84 T88 A12 A14 A21
13 90-162 235/35R19 A58 Cpe S02
e1*2001/116*0471*.. 90-162 245/30R19
- incl. Facelift 2015 90-162 245/35R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco R 188-206 225/35R19 T88 A12 A14 A21
13 188-206 235/35R19 A58 Cpe S02
e1*2001/116*0471*.. 188-206 245/30R19
- incl. Facelift 2015 188-206 245/35R19
VW Tiguan (I) 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 KMV S03
e1*2001/116* 81-155 245/40R19
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 S03
e1*2001/116* 81-155 245/40R19
0450*11-23;
e1*2007/46*
0487*02-14
§ 22 49428*03
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 A12 A14 A21
5N 81-155 235/45R19 S03
e1*2001/116* 81-155 245/40R19
0450*00-10;
e1*2007/46*
0487*00-01
VW Touran (I) 75-110 225/35R19 K1c K2b T88 X77 A01 A12 A14
1T A21 A58 Npf
e1*2001/116* S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 235/35R19 G01 K1c K2b K3s T91 A01 A12 A14
1T, 1t 77-125 225/35R19 K1c K2b T88 X77 A21 A58 Npf
e1*2001/116* S02
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
VW Touran (II) 81-140 225/40R19 K1a K2b K6g T89 T93 A01 A12 A14
1T 81-140 235/35R19 K1c K2b K3c K6h T87 T91 A21 A58 V19
e1*2001/116* 81-140 235/40R19 K1c K2b K3c K6h S03
0211*36-..; 81-140 245/35R19 K1c K2b K3c K5b K6h K6i K8d T89
e1*2007/46*0357*14-.. T93
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 10 von 18
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 49428*03
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 11 von 18
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
§ 22 49428*03
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 12 von 18
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
§ 22 49428*03
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 13 von 18
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
§ 22 49428*03
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 14 von 18
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.

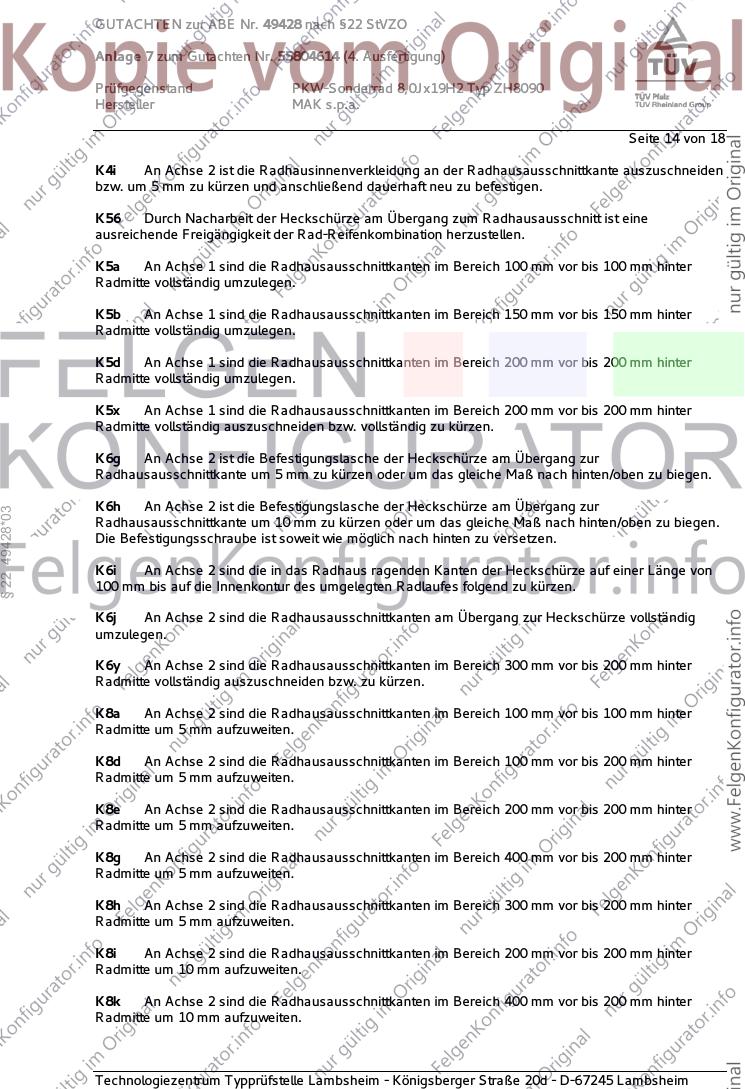

K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
§ 22 49428*03
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 15 von 18

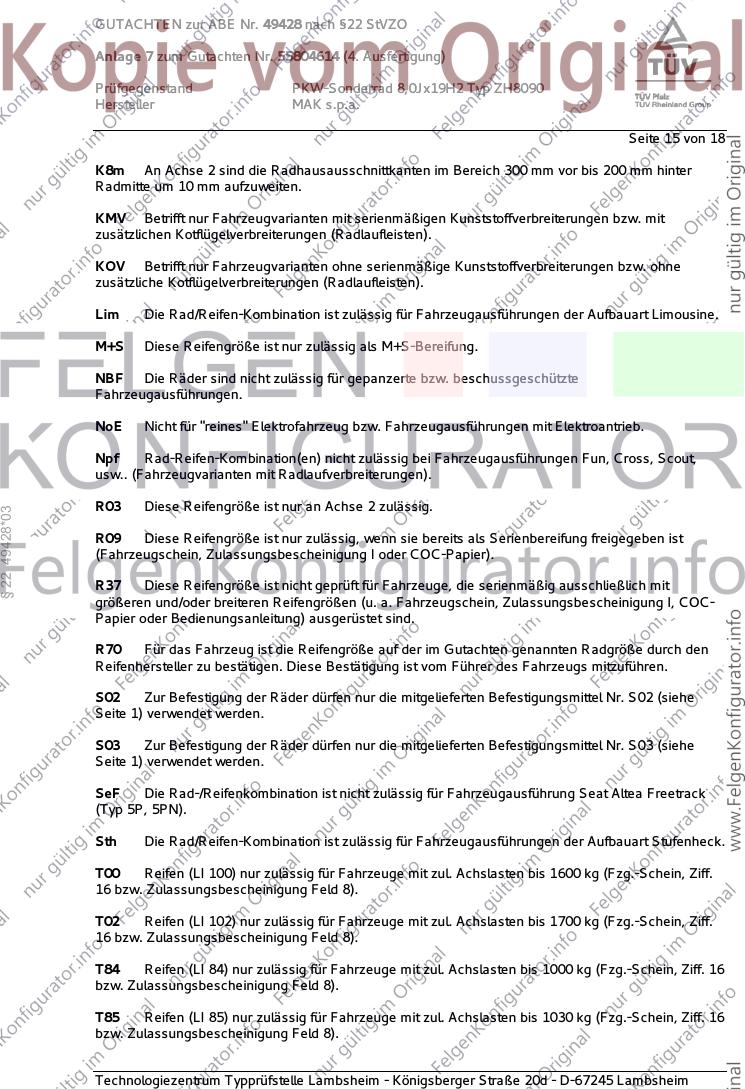

K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
§ 22 49428*03
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 16 von 18
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
§ 22 49428*03
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 17 von 18
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
§ 22 49428*03
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55804614 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 18 von 18

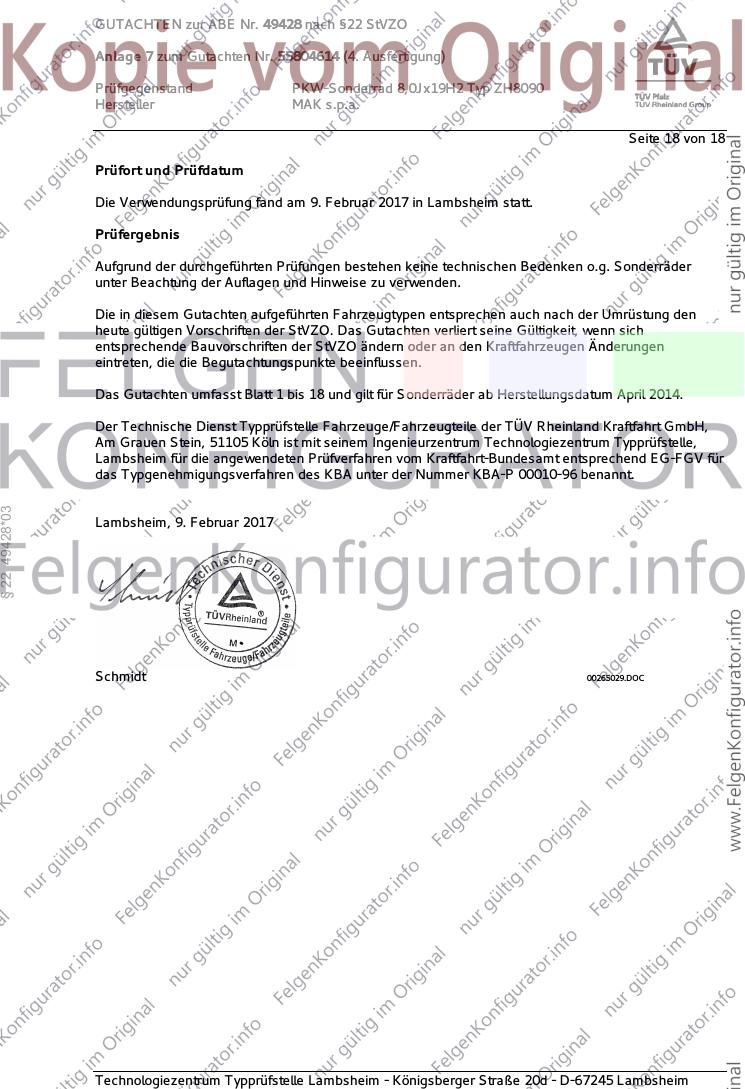

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 49428*03
Lambsheim, 9. Februar 2017
Schmidt 00265029.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
