Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 50773*01
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: KS8080
§ 22 50773*01
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 50773
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50773*01
Die ABE-Nr. 50773*01 erstreckt sich auf die Räder 8 J x 18 H2, Typ KS8080, in den
Ausführungen wie im Gutachten Nr. 366-0078-16-MURD/N1 vom 22.03.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1-7
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
§ 22 50773*01
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV SÜD Auto Service GmbH, vom 22.03.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 29.03.2017
Im Auftrag
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 1 von 37
Fahrzeughersteller : AUDI, QUATTRO GmbH, SEAT, SEAT, S.A., SKODA,
VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 28
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WSX 57,1 WSX Ø57,1-VE-Ø66,45 57,1 Kunststoff 760 2330 02/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : GA; (Kugelbund)
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
§ 22 50773*01
für Typ : 4F; 4B; 4E; 4F1; 8H; 8V; 8E; D2
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm, für
Typ : 8U; 8U1
Zubehör : AW4
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : D2; 4B; 4E; 4F; 4F1; 8E; 8H; 8V
140 Nm für Typ : GA
165 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 2 von 37
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 205/40R18 86Y 11A; 245; 26P; 5EM Cabrio; Limousine;
215/40R18 89 11A; 24J; 248; 26P; Allradantrieb;
27H Frontantrieb;
215/45R18 89 11A; 24J; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71K; 721;
225/40R18 88W 11A; 24J; 248; 26B; 73C; 74D; 74P; 76O
26N; 27H
235/35R18 86Y 11A; 241; 246; 248;
26B; 26N; 27H; 5EM
245/35R18 88W 11A; 24C; 244; 26B;
26J; 27F
77 - 228 235/40R18 91 11A; 241; 246; 248;
26B; 26N; 27H
245/40R18 93 11A; 24C; 244; 26B;
26J; 27F
206 - 228 205/40R18 M+S 11A; 245; 26P; 52J
215/40R18 M+S 11A; 24J; 248; 26P;
27H; 52J
215/45R18 M+S 11A; 24J; 248; 26P;
27H; 52J
225/40R18 89 11A; 24J; 248; 26B;
26N; 27H
§ 22 50773*01
235/35R18 90 11A; 241; 246; 248;
26B; 26N; 27H
245/35R18 92 11A; 24C; 244; 26B;
26J; 27F
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 162 235/40R18 91 11A; 21B; 22F; 24C; Cabrio;
e1*98/14*0177*.. 24D 10B; 11B; 11G; 11H;
96 - 188 225/40R18 92 11A; 21B; 22F; 24J; 12A; 51A; 573; 71K;
24M; 51J 721; 729; 73C; 74D;
235/40R18 95 11A; 21B; 22F; 24C; 74P
24D
8H e1*2001/116*0177*.. 253 235/40R18 11A; 21B; 22F; 24C; Cabrio;
24D; 51G 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.. 253 225/40R18 92 11A; 24J; 24M; 52J AUDI S4; ab
235/40R18 11A; 21B; 22Q; 24J; e1*2001/116*0151*10;
24M; 51G Kombi; Limousine;
245/40R18 93 11A; 21B; 22F; 22Q; Allradantrieb;
24C; 24D; 54A 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 3 von 37
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.. 75 - 120 225/40R18 88W 11A; 21B; 22F; 24C; ab
24M; 5FE; 51J e1*2001/116*0151*10;
245/35R18 88W Frontantrieb; 11A; 22F; Kombi; Limousine;
24D; 5FE; 57F; 68T 10B; 11B; 11G; 11H;
75 - 188 225/40R18 92 11A; 21B; 22F; 24C; 12A; 51A; 573; 71K;
24M; 51J 721; 729; 73C; 74D;
235/40R18 91 11A; 21B; 22F; 24C; 74P
24D
8E e1*2001/116*0151*.., 253 225/40R18 92 11A; 24J; 24M; 52J AUDI S4; nur bis
e1*98/14*0151*.. 235/40R18 91 11A; 21B; 22Q; 24J; e1*2001/116*0151*09;
24M Kombi; Limousine;
245/40R18 93 11A; 21B; 22F; 22Q; Allradantrieb;
24C; 24D; 54A 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P
8E e1*2001/116*0151*.., 74 - 110 225/40R18 88W 11A; 21B; 22F; 24C; nur bis
e1*98/14*0151*.. 24M; 5FE; 51J e1*2001/116*0151*09;
245/35R18 88W 11A; 22F; 24D; 5FE; Kombi; Limousine;
57F; 68T 10B; 11B; 11G; 11H;
74 - 162 225/40R18 92 11A; 21B; 22F; 24C; 12A; 51A; 573; 71K;
24M; 51J 721; 729; 73C; 74D;
235/40R18 91 11A; 21B; 22F; 24C; 74P
§ 22 50773*01
24D
255/35R18 90 11A; 22F; 24D; 5GA;
57F; 654; 68B
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 191 - 250 245/40R18 93Y 11A; 21B; 22F; 24J; nicht Allroad;
e1*98/14*0051*.. 24M; 367; 52L Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.. 320 235/45R18 98 11A; 21P; 22H; 22P; Nur AUDI S6;
24M; 51G; 52J Allradantrieb;
Limousine u. Kombi;
10B; 11G; 11H; 12A;
51A; 573; 71K; 721;
73C; 74D; 74P; 744;
76Z
4F e1*2001/116*0254*.., 120 - 257 245/40R18 97 11A; 21P; 22I; 24M Nur Allroad Quattro;
e13*2007/46*1080*.. 245/45R18 96 11A; 21B; 22I; 24M 10B; 11B; 11G; 11H;
4F1 e13*2007/46*1080*.. 255/45R18 99 11A; 21B; 22B; 24J; 12A; 51A; 573; 71K;
24M; 54A 721; 729; 73C; 74D;
155 - 257 245/40R18 93Y 11A; 21P; 22I; 24M; 74P; 76O
5HA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 4 von 37
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 140 235/40R18 91Y 11A; 22H; 24J; 24M; Limousine u. Kombi;
e13*2007/46*1080*.. 5GG Front- u.
4F1 e13*2007/46*1080*.. 89 - 257 245/40R18 11A; 21P; 22F; 24D; Allradantrieb; Nicht
24J; 51G Allroad Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D2 e1*93/81*0005*.., 110 - 309 245/45R18 11A; 21B; 22B; 22F; nicht für gepanzerte
e1*98/14*0005*.. 24C; 24D; 51G Fz; Allradantrieb;
245/45R18 96Y 11A; 21B; 22B; 22F; Frontantrieb;
24C; 24D 10B; 10S; 11B; 11G;
255/45R18 99 11A; 21B; 22B; 22F; 11H; 12A; 51A; 71K;
24C; 24D 721; 729; 73C; 74D;
74P
4E e1*2001/116*0198*.. 154 - 257 235/50R18 97Y 11A; 21B; 24J; 24M Nicht für Fz. m.
245/45R18 96Y 11A; 24J; 24M; 5IE Keramikbremse; nicht
für gepanzerte Fz;
10B; 11B; 11G; 11H;
§ 22 50773*01
12A; 51A; 71K; 721;
73C; 74D; 74P; 76S
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 5 von 37
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 88 - 162 235/45R18 94 Ohne erhöhtes
8U1 e13*2007/46*1163*.. Radhausverbreiterung; Anzugsmoment
11A; 245; 248 165 Nm;
235/45R18 94 Mit Kombilimousine;
Radhausverbreiterung Allradantrieb;
Serie
235/50R18 97 Ohne Frontantrieb;
Radhausverbreiterung; 10B; 11B; 11G; 11H;
11A; 245; 248; 26B; 12A; 51A; 71K; 721;
26N; 27B; 27H
235/50R18 97 Mit 73C; 74A; 74P; 740;
Radhausverbreiterung 76O
Serie; 11A; 245; 248;
26B; 26N; 27B; 27H
245/45R18 96 Mit
Radhausverbreiterung
Serie; 11A; 26P; 27I
245/45R18 96 Ohne
Radhausverbreiterung;
11A; 245; 248; 26P; 27I
255/45R18 99 Ohne
Radhausverbreiterung;
§ 22 50773*01
11A; 245; 248; 26B;
26N; 27B; 27H
255/45R18 99 Mit
Radhausverbreiterung
Serie; 11A; 245; 248;
26B; 26N; 27B; 27H
Verkaufsbezeichnung: Q2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 215/45R18 89 11A; 241; 244; 246 Allradantrieb;
225/40R18 91 11A; 241; 244; 246 Frontantrieb;
225/45R18 91 11A; 241; 244; 246 10B; 11B; 11G; 11H;
225/50R18 95 11A; 24C; 244; 247 12A; 51A; 71K; 721;
235/40R18 91 11A; 24C; 244; 247 73C; 74D; 74P; 76O;
235/45R18 94 11A; 24C; 244; 247 77E
245/40R18 93 11A; 24C; 244; 247
245/45R18 96 11A; 24C; 244; 247
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : AW
Anzugsmoment der Befestigungsteile : 120 Nm
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 6 von 37
Verkaufsbezeichnung: AUDI A4,S4,RS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QB6 e1*2001/116*0243*.. 253 235/40R18 11A; 21B; 22F; 24C; Cabrio;
24D; 51G 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm
Zubehör : AW4
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: RS Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0590*.. 228 - 250 225/50R18 11A; 26B; 27B; 52J Kombi; Allradantrieb;
235/50R18 97 11A; 26P; 27I 10B; 11B; 11G; 11H;
245/45R18 96 11A; 26B; 27B 12A; 51A; 71K; 721;
§ 22 50773*01
255/45R18 99 11A; 26B; 27B 73C; 74D; 74P; 76O
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5FP (Kugelbund)
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 7N; 5F; 3RN; 3R
Zubehör : AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3R; 3RN; 5F
140 Nm für Typ : 5FP; 7N
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 140 215/45R18 89 11A; 24J; 248 Allradantrieb;
225/45R18 91 11A; 24J; 248 Frontantrieb;
225/50R18 95 11A; 24C; 244 10B; 11B; 11G; 11H;
235/45R18 94 11A; 24J; 248 12A; 51A; 71K; 721;
235/50R18 97 11A; 24C; 244 73C; 74D; 74P; 76O;
245/40R18 93 11A; 24C; 244 77E
245/45R18 96 11A; 24C; 244
255/45R18 99 11A; 24C; 244
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 7 von 37
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 125 215/40R18 89W 11A; 21P; 22F; 24J; Stufenheck;
3RN e9*2007/46*0011*.. 248; 51J Frontantrieb;
75 - 147 215/40R18 89Y 11A; 21P; 22F; 24J; 10B; 11B; 11G; 11H;
248; 51J 12A; 51A; 71K; 721;
75 - 155 225/40R18 92 11A; 21B; 22F; 24J; 729; 73C; 74D; 74P
248
235/40R18 91 11A; 21B; 22F; 24J;
248
245/35R18 88Y 11A; 22F; 244; 5FE;
57F; 570
3R e9*2001/116*0072*.. 75 - 125 215/40R18 89W 11A; 21P; 22F; 24J; Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 248; 51J 10B; 11B; 11G; 11H;
75 - 155 215/40R18 89Y 11A; 21P; 22F; 24J; 12A; 51A; 71K; 721;
248; 51J 729; 73C; 74D; 74P
225/40R18 92 11A; 21B; 22F; 24J;
248
235/40R18 91 11A; 21B; 22F; 24J;
248
245/35R18 92 11A; 22F; 244; 57F;
570
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
§ 22 50773*01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 81 - 135 215/40R18 89 11A; 245; 248; 26P; Leon X-Perience;
27F Allradantrieb;
215/45R18 89 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27F 12A; 51A; 71K; 721;
225/40R18 88 11A; 241; 246; 248; 73C; 74D; 74P
26B; 27F
225/45R18 91 11A; 241; 246; 248;
26B; 27F
235/35R18 86W 11A; 241; 244; 246;
26B; 27F
235/40R18 91 11A; 241; 244; 246;
26B; 27F
235/45R18 94 11A; 241; 244; 246;
26B; 27F
245/35R18 88 11A; 241; 244; 246;
26B; 27F
245/40R18 93 11A; 241; 244; 246;
26B; 27F
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 8 von 37
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 81 - 92 215/40R18 89 11A; 245; 248; 26P; Leon X-Perience;
27F Frontantrieb;
215/45R18 89 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27F 12A; 51A; 71K; 721;
225/40R18 88 11A; 241; 244; 246; 73C; 74D; 74P
26B; 27F
225/45R18 91 11A; 241; 244; 246;
26B; 27F
235/35R18 86 11A; 241; 244; 246;
26B; 27F
235/40R18 91 11A; 241; 244; 246;
26B; 27F
235/45R18 94 11A; 241; 244; 246;
26B; 27F
245/35R18 88 11A; 241; 244; 246;
26B; 27F
245/40R18 93 11A; 241; 244; 246;
26B; 27F
5F e9*2007/46*0094*.. 63 - 110 205/40R18 86 11A; 241; 244; 246; ab
26B; 26N; 27F e9*2007/46*0094*01;
nicht Leon X-Perience;
235/35R18 86 11A; 24C; 244; 247; Kombi; 3-türig; 5-
§ 22 50773*01
26B; 26J; 27F türig; Allradantrieb;
63 - 135 205/40R18 86W 11A; 241; 244; 246; Frontantrieb;
26B; 26N; 27F 10B; 11B; 11G; 11H;
215/40R18 89 11A; 241; 244; 246; 12A; 51A; 71K; 721;
247; 26B; 26N; 27F 73C; 74D; 74P; 76O
225/35R18 87 11A; 241; 244; 246;
247; 26B; 26N; 27F
225/40R18 88 11A; 241; 244; 246;
247; 26B; 26N; 27F
235/35R18 86W 11A; 24C; 244; 247;
26B; 26J; 27F
235/40R18 91 11A; 24C; 244; 247;
26B; 26J; 27F
245/35R18 88 11A; 24C; 24D; 26B;
26J; 27F
Verkaufsbezeichnung: SEAT ALHAMBRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7N e1*2007/46*0402*.., 85 - 162 225/45R18 95 11A; 21P; 248 Allradantrieb;
e1*2007/46*0435*.. 235/40R18 95 11A; 21P; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 9 von 37

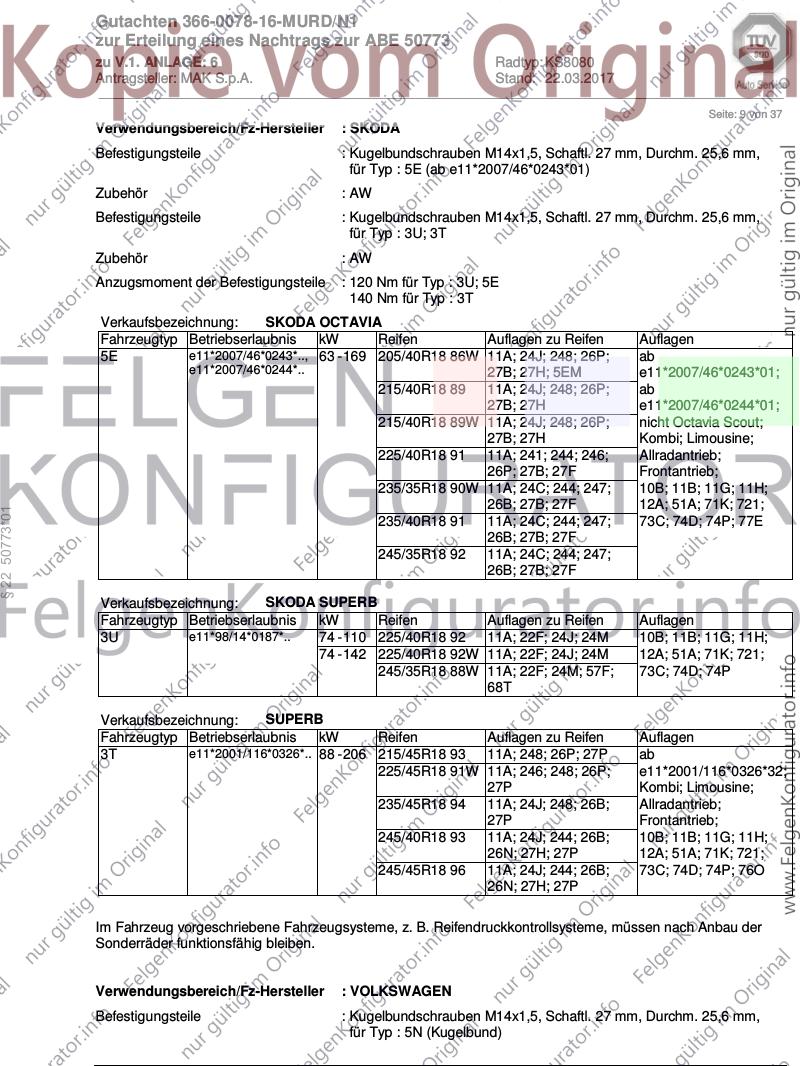

Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5E (ab e11*2007/46*0243*01)
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 3U; 3T
Zubehör : AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3U; 5E
140 Nm für Typ : 3T
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e11*2007/46*0243*.., 63 - 169 205/40R18 86W 11A; 24J; 248; 26P; ab
e11*2007/46*0244*.. 27B; 27H; 5EM e11*2007/46*0243*01;
215/40R18 89 11A; 24J; 248; 26P; ab
27B; 27H e11*2007/46*0244*01;
215/40R18 89W 11A; 24J; 248; 26P; nicht Octavia Scout;
27B; 27H Kombi; Limousine;
225/40R18 91 11A; 241; 244; 246; Allradantrieb;
26P; 27B; 27F Frontantrieb;
235/35R18 90W 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 27B; 27F 12A; 51A; 71K; 721;
§ 22 50773*01
235/40R18 91 11A; 24C; 244; 247; 73C; 74D; 74P; 77E
26B; 27B; 27F
245/35R18 92 11A; 24C; 244; 247;
26B; 27B; 27F
Verkaufsbezeichnung: SKODA SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3U e11*98/14*0187*.. 74 - 110 225/40R18 92 11A; 22F; 24J; 24M 10B; 11B; 11G; 11H;
74 - 142 225/40R18 92W 11A; 22F; 24J; 24M 12A; 51A; 71K; 721;
245/35R18 88W 11A; 22F; 24M; 57F; 73C; 74D; 74P
68T
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.. 88 - 206 215/45R18 93 11A; 248; 26P; 27P ab
225/45R18 91W 11A; 246; 248; 26P; e11*2001/116*0326*32;
27P Kombi; Limousine;
235/45R18 94 11A; 24J; 248; 26B; Allradantrieb;
27P Frontantrieb;
245/40R18 93 11A; 24J; 244; 26B; 10B; 11B; 11G; 11H;
26N; 27H; 27P 12A; 51A; 71K; 721;
245/45R18 96 11A; 24J; 244; 26B; 73C; 74D; 74P; 76O
26N; 27H; 27P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5N (Kugelbund)
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 10 von 37
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 7N; 1F; 3BG; 3CC; 3d; 16; 1 KM; 3D; AU; AUV; 1K; 3C; 3BS;
5N; 3c; 13
Zubehör : AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; AUV; 1 KM; 1F; 1K; 13; 16; 3BG; 3BS; 3c; 3C;
3CC; 3d; 3D; 5N
140 Nm für Typ : 5N; 7N
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 110 225/40R18 88 11A; 21B; 22F; 22L; Cabrio; Frontantrieb;
22Q; 24D; 24J 10B; 11B; 11G; 11H;
85 - 147 225/40R18 88W 11A; 21B; 22F; 22L; 12A; 51A; 71K; 721;
22Q; 24D; 24J 73C; 74D; 74P
85 - 184 235/40R18 91 11A; 21B; 22F; 22L;
22Q; 24C; 24D
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 110 205/40R18 86 11A; 241; 246; 248; nur Golf 7; Golf VII
1K e1*2007/46*0490*.. 26B; 26N; 27F; 5EM Sportsvan; ab
225/35R18 87 11A; 241; 244; 246; e1*2007/46*0490*05;
§ 22 50773*01
26B; 26J; 27F nicht Golf Alltrack;
235/35R18 86 11A; 24C; 244; 247; Kombilimousine;
26B; 26J; 27F; 5EM Allradantrieb;
63 - 169 225/40R18 88 11A; 241; 244; 246; Frontantrieb;
26B; 26J; 27F Mehrlenkerhinterachse;
245/35R18 88 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71K; 721;
63 - 221 215/40R18 89 11A; 241; 244; 246; 73C; 74D; 74P
26B; 26N; 27F
225/35R18 87Y 11A; 241; 244; 246;
26B; 26J; 27F
225/40R18 92Y 11A; 241; 244; 246;
26B; 26J; 27F
63 - 228 235/40R18 91 11A; 24C; 244; 247;
26B; 26J; 27F
135 - 221 205/40R18 86Y 11A; 241; 246; 248;
26B; 26N; 27F; 5EM
135 - 228 235/35R18 86Y 11A; 24C; 244; 247;
26B; 26J; 27F; 5EM
206 - 228 245/35R18 92Y 11A; 24C; 244; 247;
26B; 26J; 27F
228 205/40R18 M+S 11A; 241; 246; 248;
26B; 26N; 27F; 5EM;
52J
215/40R18 M+S 11A; 241; 244; 246;
26B; 26N; 27F; 52J
225/35R18 M+S 11A; 241; 244; 246;
26B; 26J; 27F; 52J
225/40R18 M+S 11A; 241; 244; 246;
26B; 26J; 27F; 52J
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 11 von 37

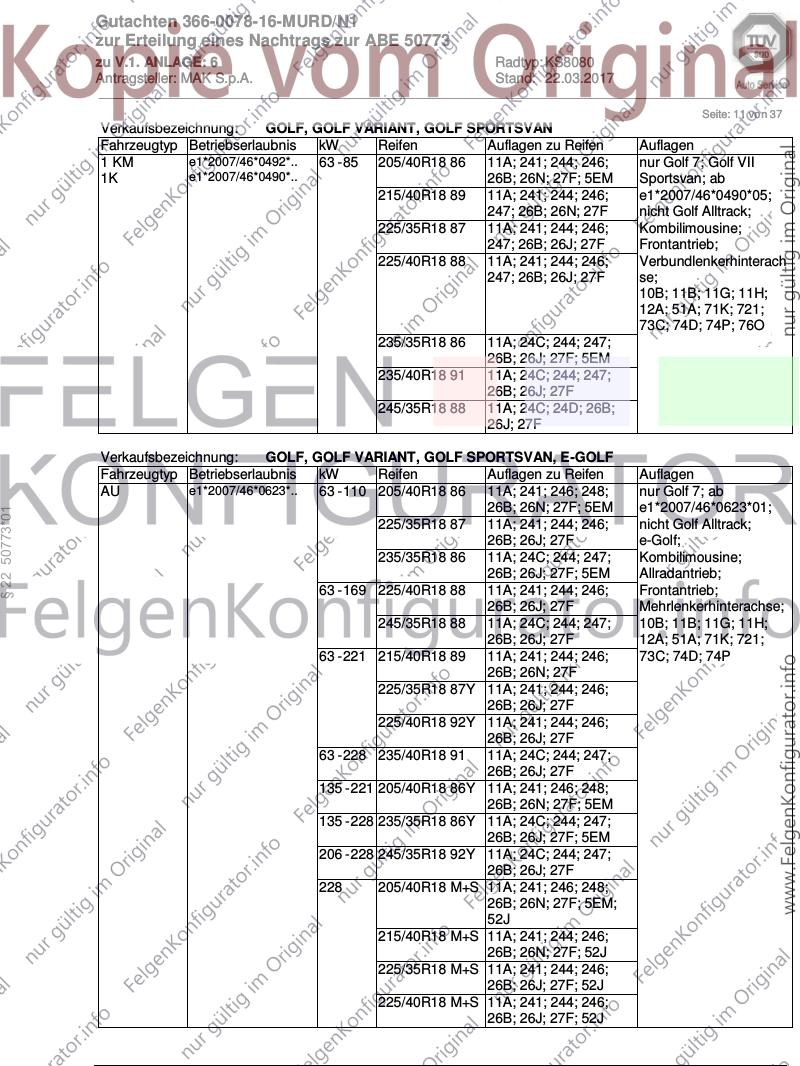

Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 85 205/40R18 86 11A; 241; 244; 246; nur Golf 7; Golf VII
1K e1*2007/46*0490*.. 26B; 26N; 27F; 5EM Sportsvan; ab
215/40R18 89 11A; 241; 244; 246; e1*2007/46*0490*05;
247; 26B; 26N; 27F nicht Golf Alltrack;
225/35R18 87 11A; 241; 244; 246; Kombilimousine;
247; 26B; 26J; 27F Frontantrieb;
225/40R18 88 11A; 241; 244; 246; Verbundlenkerhinterach
247; 26B; 26J; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
235/35R18 86 11A; 24C; 244; 247;
26B; 26J; 27F; 5EM
235/40R18 91 11A; 24C; 244; 247;
26B; 26J; 27F
245/35R18 88 11A; 24C; 24D; 26B;
26J; 27F

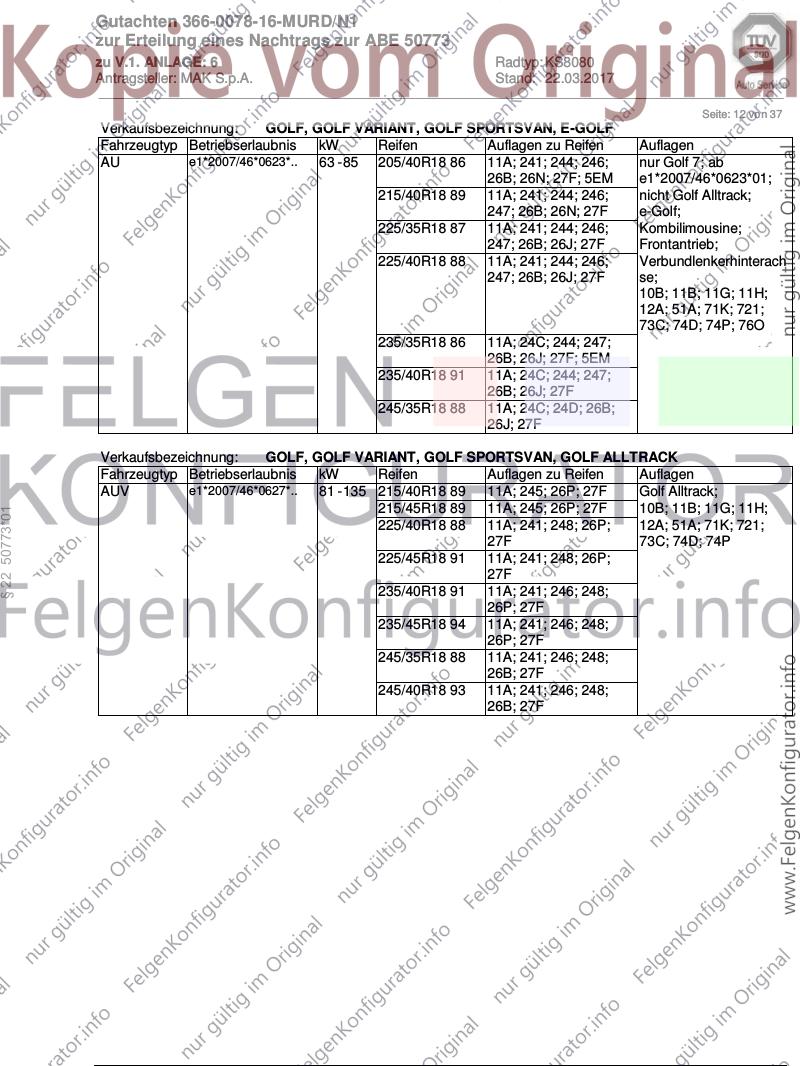

Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 110 205/40R18 86 11A; 241; 246; 248; nur Golf 7; ab
26B; 26N; 27F; 5EM e1*2007/46*0623*01;
§ 22 50773*01
225/35R18 87 11A; 241; 244; 246; nicht Golf Alltrack;
26B; 26J; 27F e-Golf;
235/35R18 86 11A; 24C; 244; 247; Kombilimousine;
26B; 26J; 27F; 5EM Allradantrieb;
63 - 169 225/40R18 88 11A; 241; 244; 246; Frontantrieb;
26B; 26J; 27F Mehrlenkerhinterachse;
245/35R18 88 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71K; 721;
63 - 221 215/40R18 89 11A; 241; 244; 246; 73C; 74D; 74P
26B; 26N; 27F
225/35R18 87Y 11A; 241; 244; 246;
26B; 26J; 27F
225/40R18 92Y 11A; 241; 244; 246;
26B; 26J; 27F
63 - 228 235/40R18 91 11A; 24C; 244; 247;
26B; 26J; 27F
135 - 221 205/40R18 86Y 11A; 241; 246; 248;
26B; 26N; 27F; 5EM
135 - 228 235/35R18 86Y 11A; 24C; 244; 247;
26B; 26J; 27F; 5EM
206 - 228 245/35R18 92Y 11A; 24C; 244; 247;
26B; 26J; 27F
228 205/40R18 M+S 11A; 241; 246; 248;
26B; 26N; 27F; 5EM;
52J
215/40R18 M+S 11A; 241; 244; 246;
26B; 26N; 27F; 52J
225/35R18 M+S 11A; 241; 244; 246;
26B; 26J; 27F; 52J
225/40R18 M+S 11A; 241; 244; 246;
26B; 26J; 27F; 52J
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 12 von 37
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 85 205/40R18 86 11A; 241; 244; 246; nur Golf 7; ab
26B; 26N; 27F; 5EM e1*2007/46*0623*01;
215/40R18 89 11A; 241; 244; 246; nicht Golf Alltrack;
247; 26B; 26N; 27F e-Golf;
225/35R18 87 11A; 241; 244; 246; Kombilimousine;
247; 26B; 26J; 27F Frontantrieb;
225/40R18 88 11A; 241; 244; 246; Verbundlenkerhinterach
247; 26B; 26J; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
235/35R18 86 11A; 24C; 244; 247;
26B; 26J; 27F; 5EM
235/40R18 91 11A; 24C; 244; 247;
26B; 26J; 27F
245/35R18 88 11A; 24C; 24D; 26B;
26J; 27F
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 81 - 135 215/40R18 89 11A; 245; 26P; 27F Golf Alltrack;
215/45R18 89 11A; 245; 26P; 27F 10B; 11B; 11G; 11H;
§ 22 50773*01
225/40R18 88 11A; 241; 248; 26P; 12A; 51A; 71K; 721;
27F 73C; 74D; 74P
225/45R18 91 11A; 241; 248; 26P;
27F
235/40R18 91 11A; 241; 246; 248;
26P; 27F
235/45R18 94 11A; 241; 246; 248;
26P; 27F
245/35R18 88 11A; 241; 246; 248;
26B; 27F
245/40R18 93 11A; 241; 246; 248;
26B; 27F
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 13 von 37
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 110 205/40R18 86 11A; 241; 246; 248; nur Golf 7; ab
26B; 26N; 27F; 5EM e1*2007/46*0627*01;
225/35R18 87 11A; 241; 244; 246; Golf VII Sportsvan;
26B; 26J; 27F nicht Golf Alltrack;
235/35R18 86 11A; 24C; 244; 247; Kombilimousine;
26B; 26J; 27F; 5EM Allradantrieb;
63 - 169 225/40R18 88 11A; 241; 244; 246; Frontantrieb;
26B; 26J; 27F Mehrlenkerhinterachse;
245/35R18 88 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71K; 721;
63 - 221 215/40R18 89 11A; 241; 244; 246; 73C; 74D; 74P
26B; 26N; 27F
225/35R18 87Y 11A; 241; 244; 246;
26B; 26J; 27F
225/40R18 92Y 11A; 241; 244; 246;
26B; 26J; 27F
63 - 228 235/40R18 91 11A; 24C; 244; 247;
26B; 26J; 27F
135 - 221 205/40R18 86Y 11A; 241; 246; 248;
26B; 26N; 27F; 5EM
135 - 228 235/35R18 86Y 11A; 24C; 244; 247;
26B; 26J; 27F; 5EM
§ 22 50773*01
206 - 228 245/35R18 92Y 11A; 24C; 244; 247;
26B; 26J; 27F
228 205/40R18 M+S 11A; 241; 246; 248;
26B; 26N; 27F; 5EM;
52J
215/40R18 M+S 11A; 241; 244; 246;
26B; 26N; 27F; 52J
225/35R18 M+S 11A; 241; 244; 246;
26B; 26J; 27F; 52J
225/40R18 M+S 11A; 241; 244; 246;
26B; 26J; 27F; 52J
AUV e1*2007/46*0627*.. 63 - 85 205/40R18 86 11A; 241; 244; 246; nur Golf 7; ab
26B; 26N; 27F; 5EM e1*2007/46*0627*01;
215/40R18 89 11A; 241; 244; 246; Golf VII Sportsvan;
247; 26B; 26N; 27F nicht Golf Alltrack;
225/35R18 87 11A; 241; 244; 246; Kombilimousine;
247; 26B; 26J; 27F Frontantrieb;
225/40R18 88 11A; 241; 244; 246; Verbundlenkerhinterach
247; 26B; 26J; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
235/35R18 86 11A; 24C; 244; 247;
26B; 26J; 27F; 5EM
235/40R18 91 11A; 24C; 244; 247;
26B; 26J; 27F
245/35R18 88 11A; 24C; 24D; 26B;
26J; 27F
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 14 von 37
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 225/45R18 91 11A; 24J; 24M; 26B; Beetle (Schrägheck);
26N; 27B; 27H Beetle Cabrio;
235/40R18 91 11A; 241; 244; 246; Frontantrieb;
247; 26B; 26N; 27B; 10B; 11B; 11G; 11H;
27H
235/45R18 94 11A; 241; 244; 246; 12A; 51A; 71K; 721;
247; 26B; 26J; 27B; 729; 73C; 74D; 74P;
27H
245/40R18 93 11A; 24C; 244; 247; 76O
26B; 26J; 27B; 27F
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 125 225/40R18 88W 11A; 21B; 22H; 22L; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 22Q; 241; 244; 246; (Cross); ab
5FE
e1*2007/46*0502*.., 77 - 155 225/40R18 92 11A; 21B; 22H; 22L; e1*2001/116*0307*24;
e1*2007/46*0547*.. 22Q; 241; 244; 246 bis
235/40R18 91 11A; 21B; 22H; 22L; e1*2001/116*0307*36;
22Q; 241; 244; 246 Kombi; Limousine;
77 - 220 235/40R18 91Y 11A; 21B; 22H; 22L; Allradantrieb;
22Q; 241; 244; 246 Frontantrieb;
§ 22 50773*01
235/40R18 95 11A; 21B; 22H; 22L; 10B; 11B; 11G; 11H;
22Q; 241; 244; 246 12A; 51A; 573; 71K;
721; 73C; 74D; 74P
3C e1*2001/116*0307*.. 110 - 176 225/45R18 95 11A; 26P; 27H VW Passat Alltrack
235/45R18 94 11A; 245; 26P; 27F (B8) ab Mj.2014;
245/40R18 93 11A; 245; 26B; 27F Allradantrieb;
245/45R18 96 11A; 245; 26B; 27F 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
3C e1*2001/116*0307*.., 103 - 155 225/40R18 91W 11A; 22L; 245; 248; Nur Passat Alltrack
e1*2007/46*0502*.., 26P; 27I (Cross); bis
e1*2007/46*0547*.. 225/45R18 95 11A; 22L; 245; 248; e1*2001/116*0307*36;
26P; 27I 10B; 11B; 11G; 11H;
235/35R18 90W 11A; 22L; 245; 248; 12A; 51A; 573; 71K;
26P; 27I 721; 729; 73C; 74D;
235/40R18 91W 11A; 22L; 245; 248; 74P
26P; 27I
245/35R18 92 11A; 22L; 24J; 248;
26B; 27B
245/40R18 93 11A; 22L; 24J; 248;
26B; 27B
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 15 von 37
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 88 - 206 225/45R18 95 11A; 24J; 248; 26P; ab
27H e1*2001/116*0307*37;
235/45R18 94 11A; 24J; 248; 26P; VW Passat (B8) ab Mj.
27F 2014; nicht Passat
245/40R18 93Y 11A; 24J; 244; 247; Alltrack; Kombi;
26B; 27F Stufenheck;
245/45R18 96 11A; 24J; 244; 247; Allradantrieb;
26B; 27F Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
3C e1*2001/116*0307*.. 75 - 110 225/40R18 88W 11A; 21B; 22H; 22L; nur bis
22Q; 24C; 24D e1*2001/116*0307*23;
75 - 147 225/40R18 92 11A; 21B; 22H; 22L; Kombi; Limousine;
22Q; 24C; 24D Allradantrieb;
235/40R18 91 11A; 21B; 22H; 22L; Frontantrieb;
22Q; 24C; 24D 10B; 11B; 11G; 11H;
75 - 220 235/40R18 95 11A; 21B; 22H; 22L; 12A; 51A; 573; 71K;
22Q; 24C; 24D 721; 73C; 74D; 74P
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 50773*01
3CC e1*2001/116*0468*.. 100 - 118 235/40R18 91 11A; 21N; 21P; 22H; Limousine;
22I; 24D; 24J Allradantrieb;
100 - 155 235/40R18 91W 11A; 21N; 21P; 22H; Frontantrieb;
22I; 24D; 24J 10B; 11B; 11G; 11H;
100 - 220 235/40R18 95 11A; 21N; 21P; 22H; 12A; 51A; 573; 71K;
22I; 24D; 24J 721; 729; 73C; 74D;
245/40R18 93 11A; 21B; 21N; 22B; 74P
22F; 24C; 24D
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 155 225/40R18 88W 11A; 24J; 24M; 51J Coupe; Frontantrieb;
245/35R18 88W 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
90 - 206 225/40R18 88Y 11A; 24J; 24M; 51J 12A; 51A; 71K; 721;
235/40R18 91 11A; 22I; 24J; 24M 73C; 74D; 74P; 76O
245/35R18 88Y 11A; 22I; 24J; 24M
245/40R18 93 11A; 22B; 24J; 24M
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 235/45R18 94 11A; 22I; 24J; 24M; 51J ohne R-Line; bis
e1*2007/46*0487*.. e1*2001/116*0450*23;
235/50R18 97 11A; 21P; 22B; 22H; Allradantrieb;
24D; 24J Frontantrieb;
245/45R18 96 11A; 22I; 24D; 24J 10B; 11B; 11G; 11H;
245/50R18 100 11A; 21P; 22B; 22H; 12A; 51A; 71K; 721;
22P; 24C; 24D 73C; 74D; 74P
255/45R18 99 11A; 21P; 22B; 22H;
24D; 24J
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 16 von 37
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 85 - 176 225/55R18 98 11A; 24J; 248; 27B; ab
27H e1*2001/116*0450*24;
235/50R18 97 11A; 24C; 24M; 27B; ohne R-Line;
27F Allradantrieb;
235/55R18 100 11A; 24C; 24M; 27B; Frontantrieb;
27F 10B; 11B; 11G; 11H;
245/50R18 100 11A; 24C; 244; 247; 12A; 51A; 71K; 721;
27B; 27F 73C; 74D; 74P; 76O
255/50R18 102 11A; 24C; 244; 247;
27B; 27F
5N e1*2001/116*0450*.., 81 - 155 225/50R18 95 11A; 22I mit R-Line; bis
e1*2007/46*0487*.. 235/45R18 94 11A; 22I e1*2001/116*0450*23;
235/50R18 97 11A; 21P; 22B Allradantrieb;
245/45R18 96 11A; 22B Frontantrieb;
245/50R18 100 11A; 21P; 22B; 22H 10B; 11B; 11G; 11H;
255/45R18 99 11A; 21P; 22B 12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
5N e1*2001/116*0450*.. 85 - 176 225/55R18 98 11A; 27B; 27H ab
235/50R18 97 11A; 27B; 27F e1*2001/116*0450*24;
235/55R18 10011A; 27B; 27F mit R-Line;
245/50R18 10011A; 24J; 248; 27B; Allradantrieb;
27F Frontantrieb;
§ 22 50773*01
255/50R18 102 11A; 24J; 248; 27B; 10B; 11B; 11G; 11H;
27F 12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3BG e1*2001/116*0157*.., 74 - 125 225/40R18 88W 11A; 21B; 22B; 22F; 10B; 11B; 11G; 11H;
e1*98/14*0157*.. 24J; 24M; 5FE 12A; 51A; 573; 71K;
245/35R18 88W nicht Allradantrieb; 11A; 721; 73C; 74D; 74P
22B; 22F; 24D; 5FE;
57F; 68T
74 - 142 225/40R18 88Y 11A; 21B; 22B; 22F;
24J; 24M; 5FE
225/40R18 92 11A; 21B; 22B; 22F;
24J; 24M
245/35R18 88Y nicht Allradantrieb; 11A;
22B; 22F; 24D; 5FE;
57F; 68T
3BS e1*2001/116*0173*.., 202 235/40R18 91 11A; 21P; 22B; 22F; 10B; 11B; 11G; 11H;
e1*98/14*0173*.. 24C; 24D 12A; 51A; 71K; 721;
73C; 74D; 74P
Verkaufsbezeichnung: VW PHAETON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3d DE*2007/46*0452*.., 165 - 331 235/50R18 11A; 22B; 24J; 24M; nur Fz bis 250km/h;
e1*2007/46*0452*.. 51G 10B; 11B; 11G; 11H;
3D e1*2001/116*0189*.., 255/45R18 103 11A; 22B; 24J; 24M; 12A; 51A; 533; 573;
e1*98/14*0189*.. 531 71K; 721; 729; 73C;
255/45R18 99 11A; 22B; 24J; 24M; 74D; 74P; 75I; 76T
5JK; 531
177 245/45R18 96 11A; 24J; 5IE
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 17 von 37
Verkaufsbezeichnung: VW PHAETON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3D e1*2001/116*0189*.., 177 235/50R18 11A; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
e1*98/14*0189*.. 51G 12A; 51A; 573; 71K;
245/45R18 96 11A; 24J 721; 729; 73C; 74D;
255/45R18 99 11A; 22B; 24J; 24M 74P; 76U
Verkaufsbezeichnung: VW SHARAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7N e1*2007/46*0401*.., 85 - 162 225/45R18 95 11A; 21P; 248 Allradantrieb;
e1*2007/46*0434*.. 235/40R18 95 11A; 21P; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
§ 22 50773*01
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 18 von 37
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
§ 22 50773*01
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 19 von 37
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.

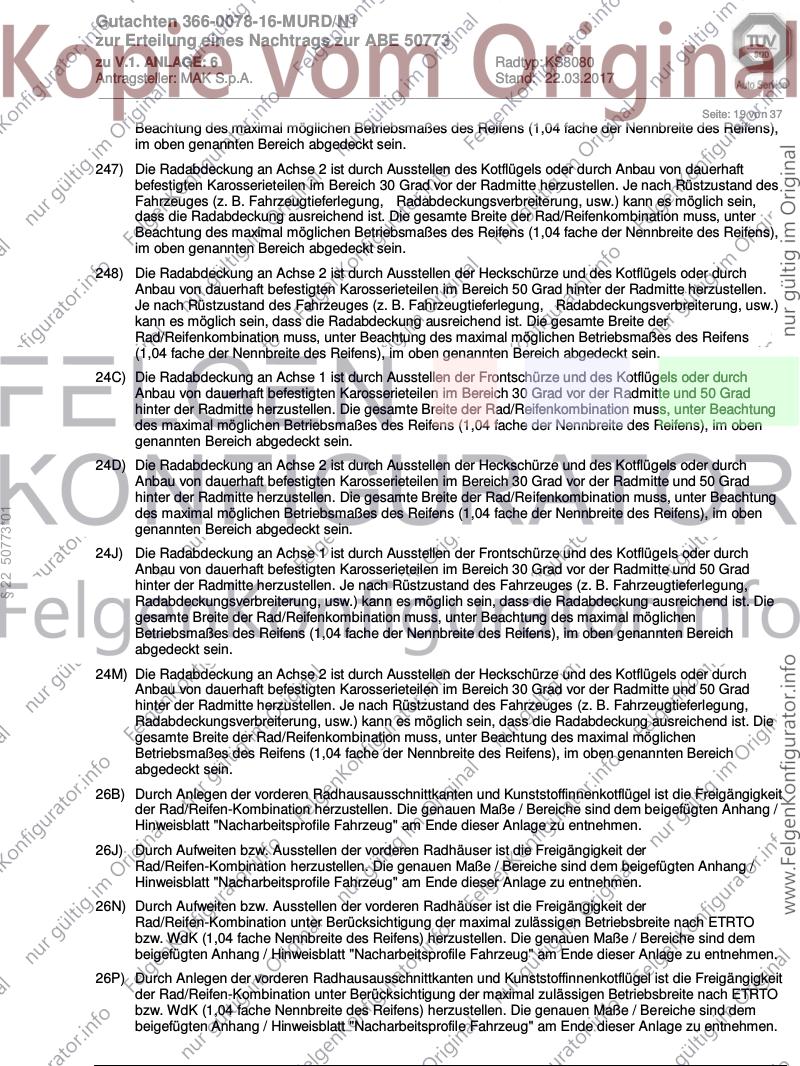

247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
§ 22 50773*01
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

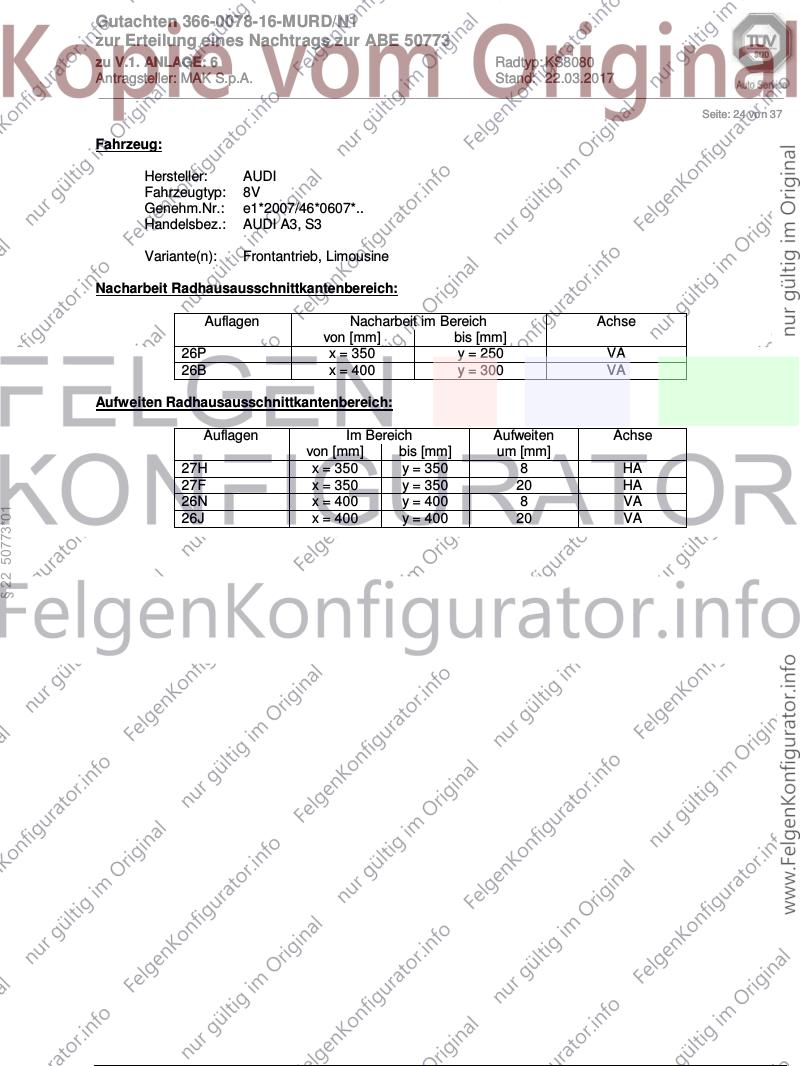

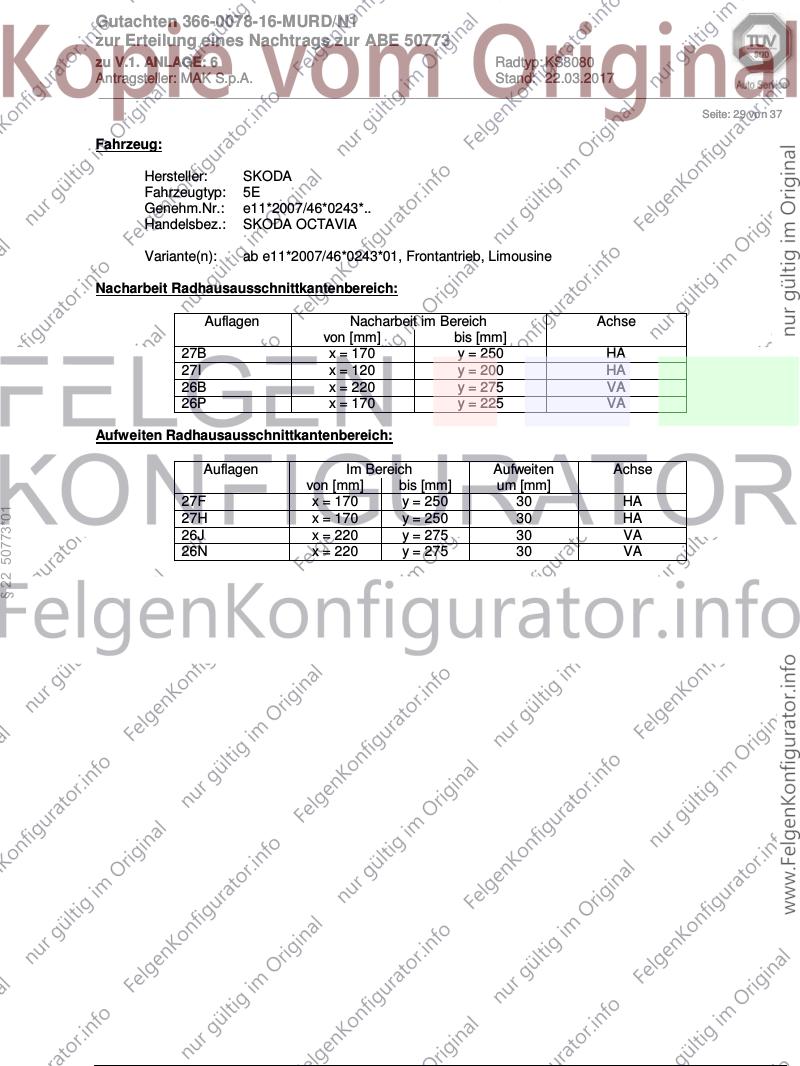

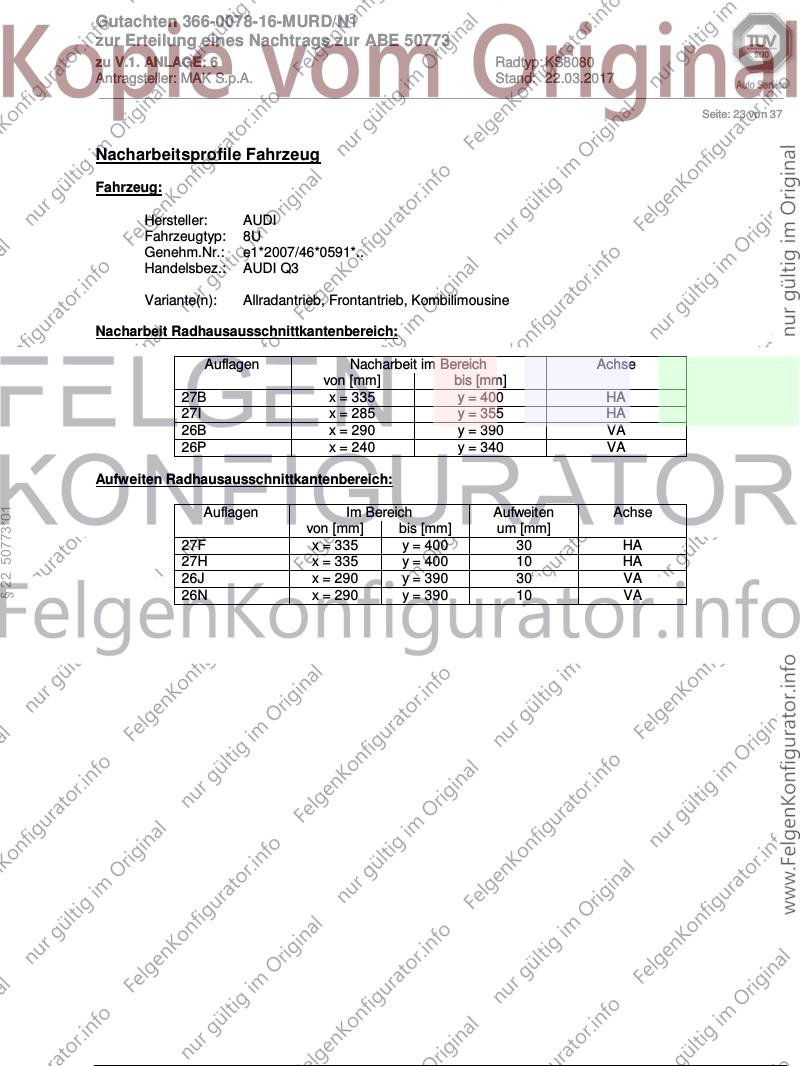

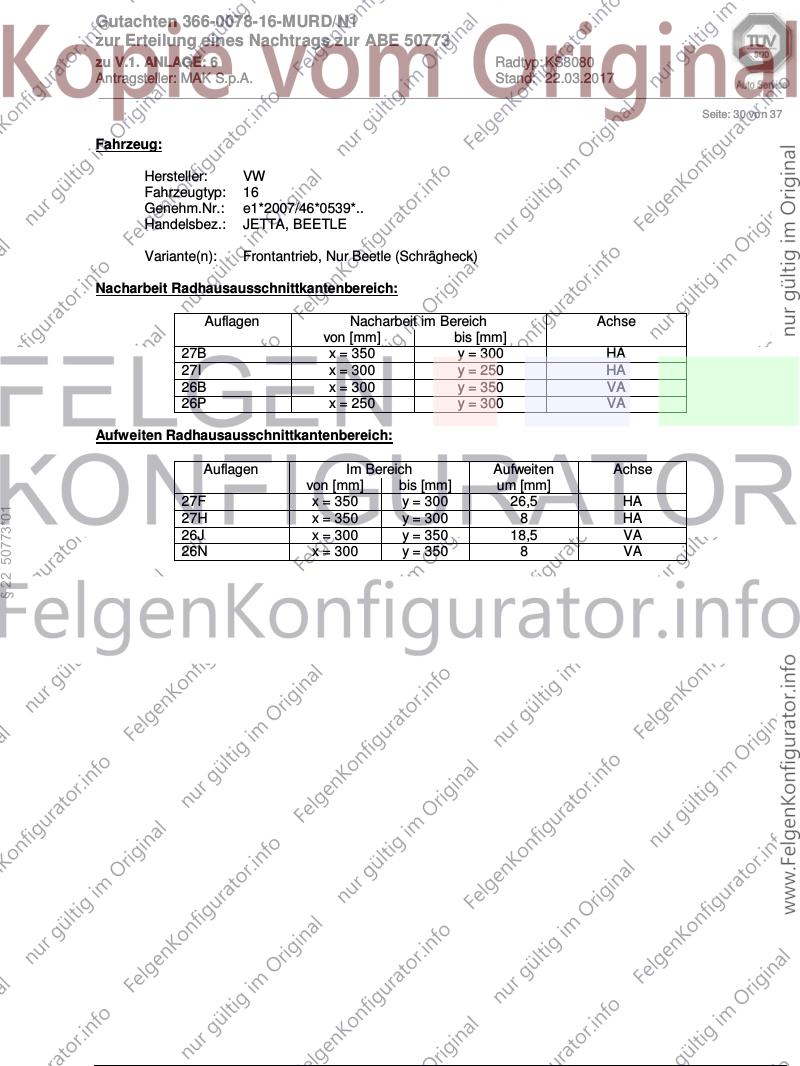

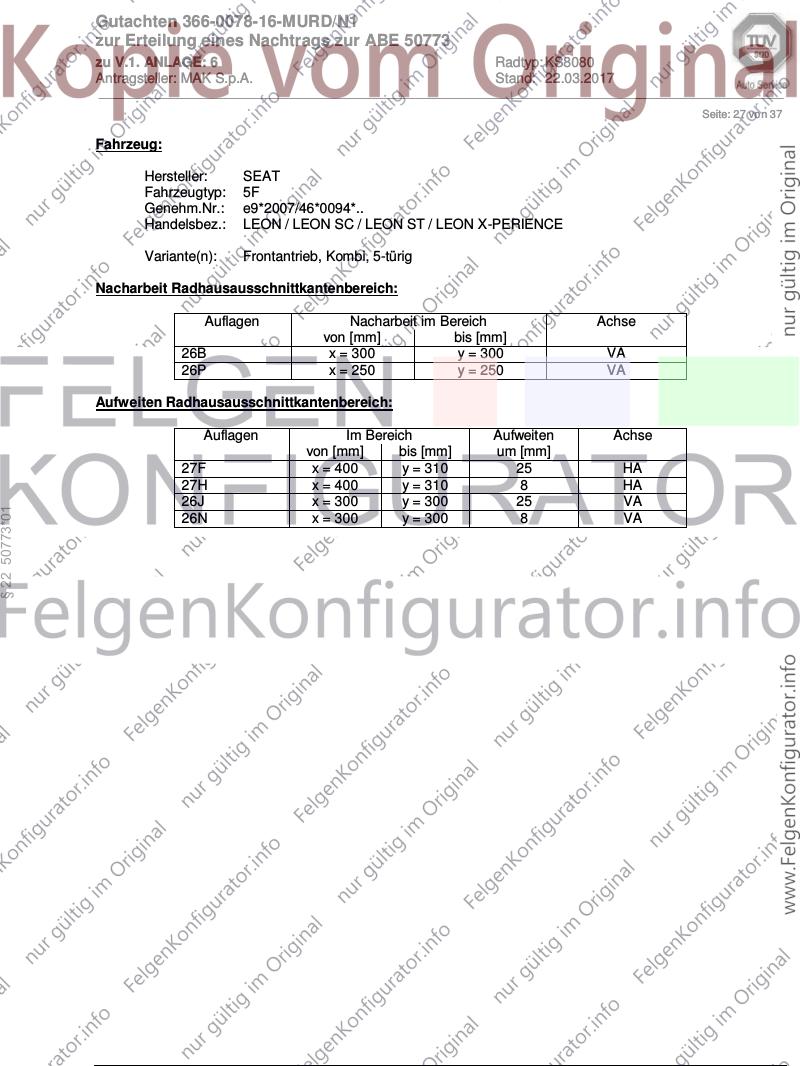

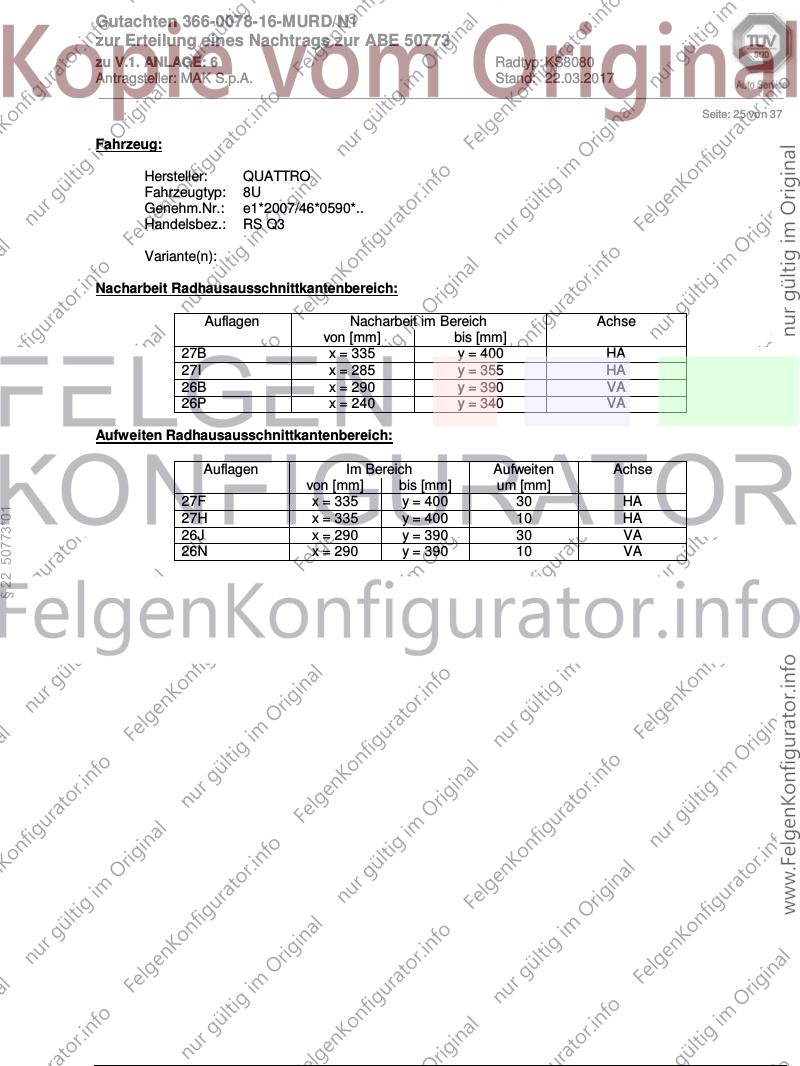

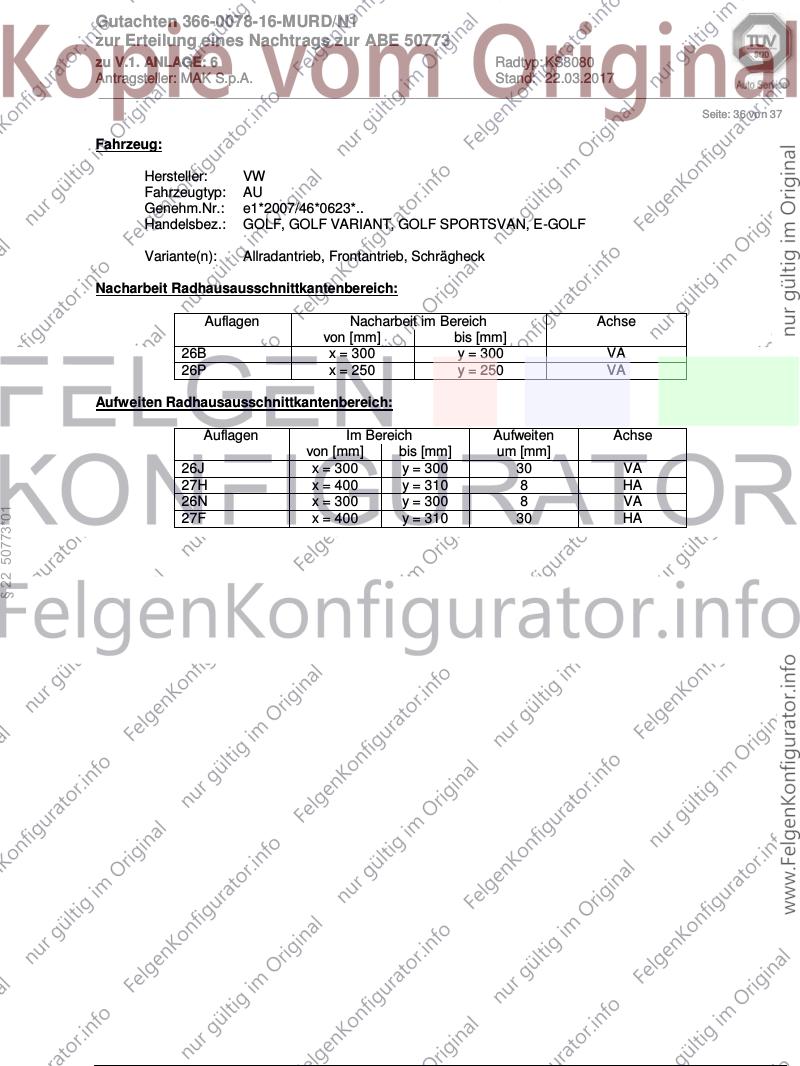

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 20 von 37

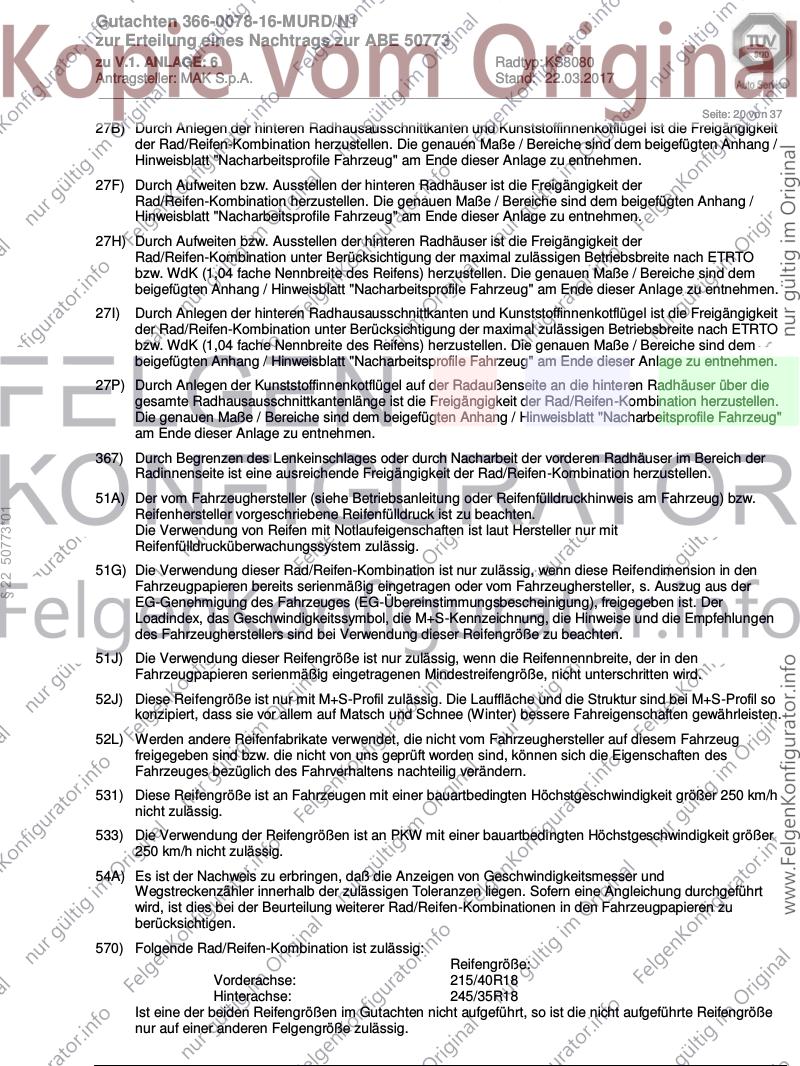

27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

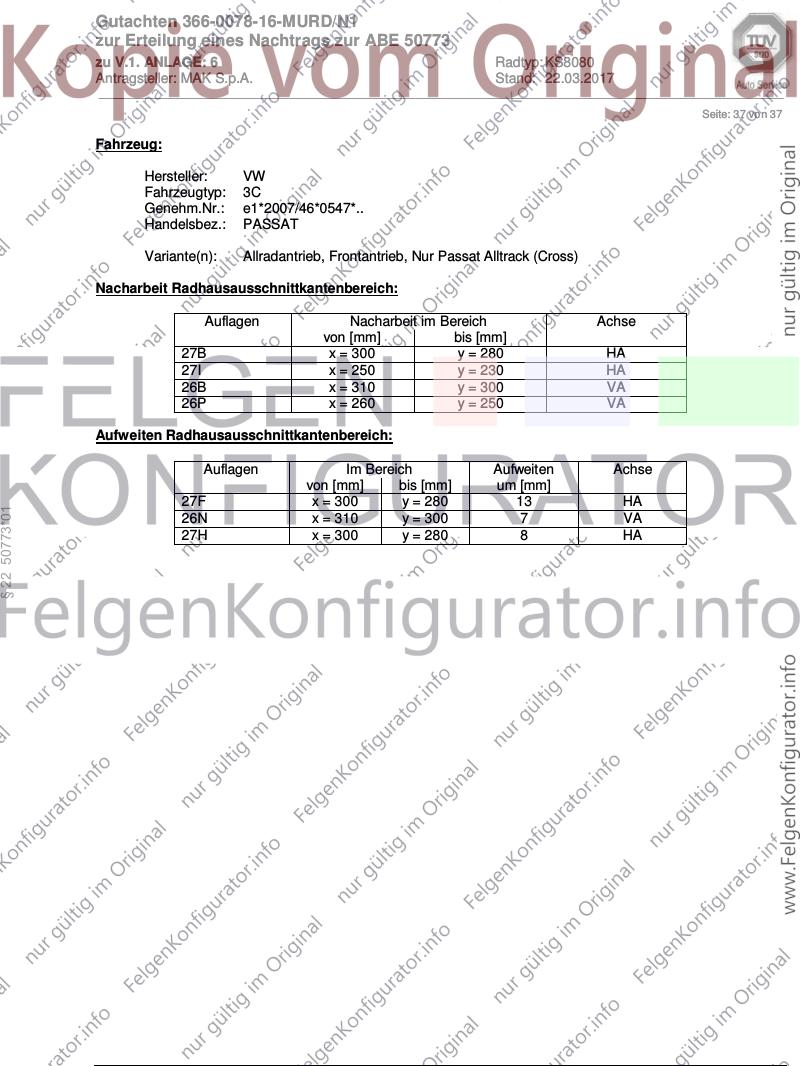

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
§ 22 50773*01
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
52L) Werden andere Reifenfabrikate verwendet, die nicht vom Fahrzeughersteller auf diesem Fahrzeug
freigegeben sind bzw. die nicht von uns geprüft worden sind, können sich die Eigenschaften des
Fahrzeuges bezüglich des Fahrverhaltens nachteilig verändern.
531) Diese Reifengröße ist an Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit größer 250 km/h
nicht zulässig.
533) Die Verwendung der Reifengrößen ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer
250 km/h nicht zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
570) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 21 von 37
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5IE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1420kg.
§ 22 50773*01
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
654) Sofern Reifen der Größe 255/35 R 18 auf der Felge 8 J x 18 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68B) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 255/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 22 von 37
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
§ 22 50773*01
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 23 von 37
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0591*..
Handelsbez.: AUDI Q3
Variante(n): Allradantrieb, Frontantrieb, Kombilimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 335 y = 400 HA
27I x = 285 y = 355 HA
26B x = 290 y = 390 VA
26P x = 240 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 50773*01
von [mm] bis [mm] um [mm]
27F x = 335 y = 400 30 HA
27H x = 335 y = 400 10 HA
26J x = 290 y = 390 30 VA
26N x = 290 y = 390 10 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 24 von 37
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 250 VA
26B x = 400 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 350 y = 350 8 HA
27F x = 350 y = 350 20 HA
26N x = 400 y = 400 8 VA
§ 22 50773*01
26J x = 400 y = 400 20 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 25 von 37
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0590*..
Handelsbez.: RS Q3
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 335 y = 400 HA
27I x = 285 y = 355 HA
26B x = 290 y = 390 VA
26P x = 240 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 335 y = 400 30 HA
§ 22 50773*01
27H x = 335 y = 400 10 HA
26J x = 290 y = 390 30 VA
26N x = 290 y = 390 10 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 26 von 37
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 310 30 HA
27H x = 300 y = 310 8 HA
26J x = 200 y = 300 10 VA
§ 22 50773*01
26N x = 200 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 27 von 37
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 400 y = 310 25 HA
27H x = 400 y = 310 8 HA
26J x = 300 y = 300 25 VA
§ 22 50773*01
26N x = 300 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 28 von 37
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e11*2001/116*0326*..
Handelsbez.: SUPERB
Variante(n): ab e11*2001/116*0326*32, Allradantrieb, Frontantrieb, Kombi, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27P x = 300 y = 300 HA
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
§ 22 50773*01
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 29 von 37
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 170 y = 250 30 HA
§ 22 50773*01
27H x = 170 y = 250 30 HA
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 30 von 37
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 350 y = 300 26,5 HA
§ 22 50773*01
27H x = 350 y = 300 8 HA
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 31 von 37
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0502*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 280 13 HA
§ 22 50773*01
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 32 von 37
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AUV
Genehm.Nr.: e1*2007/46*0627*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 280 VA
26P x = 210 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 320 8 HA
27F y = 300 y = 320 30 HA
26J x = 260 y = 280 10 VA
§ 22 50773*01
26N x = 260 y = 280 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 33 von 37
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 30 HA
§ 22 50773*01
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 34 von 37
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 300 VA
26P x = 370 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 400 30 HA
27H x = 300 y = 400 8 HA
26J x = 400 y = 300 15 VA
§ 22 50773*01
26N x = 400 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 35 von 37
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 280 13 HA
§ 22 50773*01
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 36 von 37
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Variante(n): Allradantrieb, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 30 VA
27H x = 400 y = 310 8 HA
26N x = 300 y = 300 8 VA
§ 22 50773*01
27F x = 400 y = 310 30 HA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 6 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 37 von 37
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0547*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 280 13 HA
§ 22 50773*01
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
