Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 50773*01
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: KS8080
§ 22 50773*01
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 50773
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50773*01
Die ABE-Nr. 50773*01 erstreckt sich auf die Räder 8 J x 18 H2, Typ KS8080, in den
Ausführungen wie im Gutachten Nr. 366-0078-16-MURD/N1 vom 22.03.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1-7
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
§ 22 50773*01
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV SÜD Auto Service GmbH, vom 22.03.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 29.03.2017
Im Auftrag
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 1 von 46
Fahrzeughersteller : AUDI, QUATTRO GmbH, SEAT, SEAT, S.A., SKODA,
VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 39
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WS2X 57,1 WS2X Ø57,1-VE-Ø66,45 57,1 Kunststoff 760 2330 02/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : GA; (Kugelbund)
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
§ 22 50773*01
für Typ : 8PA; 4B; 4E; 8J; 8P; B5; D2; 8H; 8PB; 8V; 8E; 4F1; 4F
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm, für
Typ : 8U1; 8U
Zubehör : AW4
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : B5
120 Nm für Typ : D2; 4B; 4E; 4F; 4F1; 8E; 8H; 8J; 8P; 8PA; 8PB; 8V
140 Nm für Typ : GA
165 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 118 215/40R18 89 11A; 21P; 22H; 22M; Cabrio; Frontantrieb;
24J; 24M; 51J 10B; 11B; 11G; 11H;
225/40R18 88W 11A; 21P; 22H; 22M; 12A; 51A; 71K; 721;
24J; 24M; 5FE 73C; 74D; 74P
75 - 147 215/40R18 89Y 11A; 21P; 22H; 22M;
24J; 24M; 51J
225/40R18 92 11A; 21P; 22H; 22M;
24J; 24M
235/40R18 91 11A; 21B; 22F; 22L;
24C; 24D; 54A
245/35R18 92 11A; 22F; 22L; 24D;
57F; 68T
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 2 von 46
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 205/40R18 86Y 5EM Cabrio; Limousine;
215/40R18 89 Allradantrieb;
215/45R18 89 Frontantrieb;
225/40R18 88W 10B; 11B; 11G; 11H;
235/35R18 86Y 11A; 245; 26P; 5EM 12A; 51A; 71K; 721;
245/35R18 88W 11A; 245; 248; 26P; 73C; 74D; 74P; 76O
27H
77 - 228 235/40R18 91 11A; 245; 26P
245/40R18 93 11A; 245; 248; 26P;
27H
206 - 228 205/40R18 M+S 52J
215/40R18 M+S 52J
215/45R18 M+S 52J
225/40R18 89
235/35R18 90 11A; 245; 26P
245/35R18 92 11A; 245; 248; 26P;
27H
8V e1*2007/46*0607*.. 77 - 140 215/40R18 89W 11A; 245; 248; 26B Sportback (4-türig);
225/35R18 87W nicht e-tron; 11A; 245; inkl. S3; 2-türig;
248; 26B; 26N; 27H; Allradantrieb;
5ET Frontantrieb;
§ 22 50773*01
245/35R18 88W nicht e-tron; 11A; 241; 10B; 11B; 11G; 11H;
244; 246; 26B; 26J; 12A; 51A; 71K; 721;
27F 73C; 74D; 74P
77 - 228 225/35R18 87Y nicht e-tron; 11A; 245;
248; 26B; 26N; 27H
225/40R18 92 11A; 245; 248; 26B;
26N; 27H
235/35R18 90 nicht e-tron; 11A; 24J;
244; 26B; 26N; 27H
235/40R18 91 nicht e-tron; 11A; 24J;
244; 26B; 26N; 27H
245/35R18 92 nicht e-tron; 11A; 241;
244; 246; 26B; 26J;
27F
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 3 von 46
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*.. 66 - 85 215/40R18 85 11A; 21B; 22L; 22Q; Sportback (4-türig);
8PA e1*2001/116*0418*.. 24J; 24M; 5EG S3; Schrägheck 2-
8PB e13*2007/46*1082*.. 66 - 110 215/40R18 89 11A; 21B; 22L; 22Q; türig;
24J; 24M 10B; 11B; 11G; 11H;
225/40R18 88W 11A; 21B; 22L; 22Q; 12A; 51A; 573; 71K;
24C; 24M; 5FE 721; 73C; 74D; 74P
245/35R18 88W Frontantrieb; 11A; 22F;
22L; 22Q; 24D; 5FE;
57F; 68T
66 - 147 215/40R18 89Y 11A; 21B; 22L; 22Q;
24J; 24M
225/40R18 88Y 11A; 21B; 22L; 22Q;
24C; 24M; 5FE
245/35R18 88Y Frontantrieb; 11A; 22F;
22L; 22Q; 24D; 5FE;
57F; 68T
66 - 195 225/40R18 92 11A; 21B; 22L; 22Q;
24C; 24M
235/40R18 91 11A; 21B; 22L; 22Q;
24C; 24D
Verkaufsbezeichnung: AUDI A4, AUDI S4
§ 22 50773*01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B5 e1*93/81*0013*.., 81 - 132 225/40R18 11A; 21B; 367; 5FE; Kombi; Limousine;
e1*98/14*0013*.. 631 Allradantrieb;
142 225/40R18-88Y 11A; 21B; 367; 5FE 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.. 253 235/40R18 51G Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
8H e1*2001/116*0177*.., 96 - 162 235/40R18 91 Cabrio;
e1*98/14*0177*.. 96 - 188 225/40R18 92 51J 10B; 11B; 11G; 11H;
235/40R18 51G 12A; 51A; 573; 71K;
235/40R18 95 721; 729; 73C; 74D;
74P
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.., 74 - 110 225/40R18 88W 5FE; 51J nur bis
e1*98/14*0151*.. 74 - 162 225/40R18 92 51J e1*2001/116*0151*09;
235/40R18 91 11A; 21B Kombi; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 4 von 46
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.. 75 - 120 225/40R18 88W 5FE; 51J ab
75 - 188 225/40R18 92 51J e1*2001/116*0151*10;
235/40R18 91 11A; 21B Kombi; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
8E e1*2001/116*0151*.., 253 225/40R18 92 52J AUDI S4; nur bis
e1*98/14*0151*.. 235/40R18 51G e1*2001/116*0151*09;
245/40R18 93 11A; 24J; 24M; 54A Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P
8E e1*2001/116*0151*.. 253 225/40R18 92 52J AUDI S4; ab
235/40R18 51G e1*2001/116*0151*10;
245/40R18 93 11A; 24J; 24M; 54A Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P
8E e1*98/14*0151*.. 253 235/40R18 51G AUDI S4; nur bis
§ 22 50773*01
e1*2001/116*0151*09;
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 85 - 184 235/40R18 91 11A; 24M; 51G nicht Allroad; nicht
e1*98/14*0051*.. für gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung ohne
215/55R16; breite
Achsen;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
AF5; AF7
4B e1*2001/116*0051*.., 85 - 184 235/40R18 91 51G nicht Allroad; nicht
e1*98/14*0051*.. für gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung mit
215/55R16; schmale
Achsen;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
AF6; AF7
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 5 von 46
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 120 - 257 245/40R18 97 Nur Allroad Quattro;
e13*2007/46*1080*.. 245/45R18 96 10B; 11B; 11G; 11H;
4F1 e13*2007/46*1080*.. 155 - 257 245/40R18 93Y 5HA 12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P; 76O
4F e1*2001/116*0254*.., 89 - 140 235/40R18 91Y 5GG Limousine u. Kombi;
e13*2007/46*1080*.. 89 - 257 245/40R18 11A; 22H; 24M; 51G Front- u.
4F1 e13*2007/46*1080*.. Allradantrieb; Nicht
Allroad Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D2 e1*93/81*0005*.., 110 - 309 245/45R18 11A; 22B; 24M; 51G nicht für gepanzerte
e1*98/14*0005*.. 245/45R18 96Y 11A; 22B; 24M Fz; Allradantrieb;
255/45R18 99 11A; 21B; 22B; 24J; Frontantrieb;
24M 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 729; 73C; 74D;
§ 22 50773*01
74P
4E e1*2001/116*0198*.. 154 - 257 235/50R18 97Y Nicht für Fz. m.
245/45R18 96Y 5IE Keramikbremse; nicht
154 - 331 235/50R18 51G; 52J für gepanzerte Fz;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 73C; 74D; 74P;
76O; PDB
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 88 - 162 235/45R18 94 erhöhtes
Anzugsmoment
8U1 e13*2007/46*1163*.. 245/45R18 96 165 Nm;
Kombilimousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 740;
76O
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 200 235/40R18 91 11A; 22M; 22P; 24J; bis
24M e1*2001/116*0369*16;
245/40R18 93 11A; 22M; 22P; 24J; Cabrio; Coupe;
24M Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76T;
76Z
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 6 von 46
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.., 118 - 155 235/40R18 91 11A; 22M; 22P; 24J; bis
e1*2001/116*0374*.. 24M e1*2001/116*0369*16;
118 - 184 245/40R18 93 11A; 22M; 22P; 24J; Cabrio; Coupe;
24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76T
Verkaufsbezeichnung: Q2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 215/45R18 89 Allradantrieb;
225/40R18 91 mit Frontantrieb;
Radhausverbreiterung 10B; 11B; 11G; 11H;
(Flap) Serie
225/40R18 91 ohne 12A; 51A; 71K; 721;
Radhausverbreiterung 73C; 74D; 74P; 76O;
(Flap) Serie; 11A; 245; 77E
248
225/45R18 91 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
225/45R18 91 mit
§ 22 50773*01
Radhausverbreiterung
(Flap) Serie
225/50R18 95 11A; 241; 244; 246
235/40R18 91 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
235/40R18 91 mit
Radhausverbreiterung
(Flap) Serie
235/45R18 94 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
235/45R18 94 mit
Radhausverbreiterung
(Flap) Serie
245/40R18 93 11A; 241; 244; 246
245/45R18 96 11A; 241; 244; 246
Verkaufsbezeichnung: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 132 - 169 225/40R18 91 ab
225/45R18 91 11A; 26P e1*2001/116*0369*17;
235/40R18 91 Cabrio; Coupe;
235/45R18 94 11A; 26B; 26N Allradantrieb;
245/40R18 93 11A; 26P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 7 von 46
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : AW
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A4,S4,RS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QB6 e1*2001/116*0243*.. 253 235/40R18 51G Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Verkaufsbezeichnung: AUDI RS3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2007/46*0615*.. 250 225/40R18 92 11A; 21T; 22Q; 26P; Kombi; Allradantrieb;
27H; 52J 10B; 11B; 11G; 11H;
235/40R18 91 11A; 21T; 22Q; 24J; 12A; 51A; 71K; 721;
248; 26B; 26N; 27F; 729; 73C; 74D; 74P;
§ 22 50773*01
52J
76O; 76Z
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5FP (Kugelbund)
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 1PN; 3RN; 5P; 7N; 3R; 5F; 1P; 5PN
Zubehör : AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1P; 1PN; 3R; 3RN; 5F; 5P; 5PN
140 Nm für Typ : 5FP; 7N
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 103 - 147 225/40R18 88 11A; 22P; 24J; 24M; Altea 4 Freetrack;
5FE Allradantrieb;
245/35R18 88 11A; 22Q; 24J; 24M; 10B; 11B; 11G; 11H;
5FE 12A; 51A; 71K; 721;
103 - 155 225/45R18 91 11A; 22P; 24J; 24M 73C; 74D; 74P
235/40R18 91 11A; 22P; 24J; 24M
245/40R18 93 11A; 22Q; 24J; 24M
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 8 von 46
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 77 - 147 225/40R18 88W 11A; 22P; 24J; 24M; Altea Freetrack;
5FE Frontantrieb;
245/35R18 88W 11A; 22Q; 24J; 24M; 10B; 11B; 11G; 11H;
5FE; 68T 12A; 51A; 71K; 721;
77 - 155 225/45R18 91 11A; 22P; 24J; 24M 73C; 74D; 74P
235/40R18 91 11A; 22P; 24J; 24M
245/40R18 93 11A; 22Q; 24J; 24M
5PN e9*2007/46*0012*.. 63 - 118 215/40R18 89 11A; 22P; 24C; 24M Nicht Altea Freetrack;
63 - 125 225/40R18 88 11A; 21P; 22H; 22Q; 10B; 11B; 11G; 11H;
24C; 24M; 5FE 12A; 51A; 573; 71K;
245/35R18 88 11A; 22F; 22Q; 24D; 721; 73C; 74D; 74P
5FE; 57F; 68T
63 - 147 225/40R18 88W 11A; 21P; 22H; 22Q;
24C; 24M; 5FE
235/40R18 91 11A; 21B; 22H; 22Q;
24C; 24D
245/35R18 88W 11A; 22F; 22Q; 24D;
5FE; 57F; 68T
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 147 225/40R18 88 11A; 22P; 24J; 24M; Altea 4 Freetrack;
§ 22 50773*01
5FE Allradantrieb;
245/35R18 88 11A; 22Q; 24J; 24M; 10B; 11B; 11G; 11H;
5FE 12A; 51A; 71K; 721;
103 - 155 225/45R18 91 11A; 22P; 24J; 24M 73C; 74D; 74P
235/40R18 91 11A; 22P; 24J; 24M
245/40R18 93 11A; 22Q; 24J; 24M
5P e9*2001/116*0050*.. 77 - 147 225/40R18 88W 11A; 22P; 24J; 24M; Altea Freetrack;
5FE Frontantrieb;
245/35R18 88W 11A; 22Q; 24J; 24M; 10B; 11B; 11G; 11H;
5FE; 68T 12A; 51A; 71K; 721;
77 - 155 225/45R18 91 11A; 22P; 24J; 24M 73C; 74D; 74P
235/40R18 91 11A; 22P; 24J; 24M
245/40R18 93 11A; 22Q; 24J; 24M
5P e9*2001/116*0050*.. 63 - 118 215/40R18 89 11A; 22P; 24C; 24M Nicht Altea Freetrack;
63 - 125 225/40R18 88 11A; 21P; 22H; 22Q; 10B; 11B; 11G; 11H;
24C; 24M; 5FE 12A; 51A; 573; 71K;
245/35R18 88 11A; 22F; 22Q; 24D; 721; 73C; 74D; 74P
5FE; 57F; 68T
63 - 147 225/40R18 88W 11A; 21P; 22H; 22Q;
24C; 24M; 5FE
235/40R18 91 11A; 21B; 22H; 22Q;
24C; 24D
245/35R18 88W 11A; 22F; 22Q; 24D;
5FE; 57F; 68T
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 9 von 46
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 140 215/45R18 89 Allradantrieb;
225/45R18 91 Frontantrieb;
225/50R18 95 11A; 245; 248 10B; 11B; 11G; 11H;
235/45R18 94 12A; 51A; 71K; 721;
235/50R18 97 11A; 24J; 248 73C; 74D; 74P; 76O;
245/40R18 93 11A; 245; 248 77E
245/45R18 96 11A; 245; 248
255/45R18 99 11A; 24J; 248
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 125 215/40R18 89W 51J Stufenheck;
3RN e9*2007/46*0011*.. 75 - 147 215/40R18 89Y 51J Frontantrieb;
75 - 155 225/40R18 92 11A; 22H 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P
3R e9*2001/116*0072*.. 75 - 125 215/40R18 89W 51J Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 75 - 155 215/40R18 89Y 51J 10B; 11B; 11G; 11H;
225/40R18 92 11A; 22H 12A; 51A; 71K; 721;
729; 73C; 74D; 74P
§ 22 50773*01
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 155 215/40R18 89 11A; 22P; 24J; 24M; Schrägheck;
1PN e9*2007/46*0013*.. 51J Frontantrieb;
225/40R18 88 11A; 22P; 24J; 24M 10B; 10S; 11B; 11G;
235/40R18 91 11A; 21B; 22F; 24C; 11H; 12A; 51A; 71K;
24D 721; 73C; 74D; 74P
245/35R18 88 11A; 22F; 24D; 57F;
68T
1P e9*2001/116*0052*.. 177 - 195 225/40R18 92 11A; 22P; 24J; 24M Leon Cupra; Leon
1PN e9*2007/46*0013*.. 235/40R18 91 11A; 21B; 22F; 24C; Cupra R; Frontantrieb;
24D 10B; 10S; 11B; 11G;
245/35R18 92 11A; 22F; 24D; 57F; 11H; 12A; 51A; 573;
68T 71K; 721; 73C; 74D;
74P
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 81 - 92 215/40R18 89 11A; 27H Leon X-Perience;
215/45R18 89 11A; 27H Frontantrieb;
225/40R18 88 11A; 248; 27H 10B; 11B; 11G; 11H;
225/45R18 91 11A; 248; 27H 12A; 51A; 71K; 721;
235/35R18 86 11A; 245; 248; 26P; 73C; 74D; 74P
27F
235/40R18 91 11A; 245; 248; 26P;
27F
235/45R18 94 11A; 245; 248; 26P;
27F
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 10 von 46
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 81 - 135 215/40R18 89 11A; 27H Leon X-Perience;
215/45R18 89 11A; 27H Allradantrieb;
225/40R18 88 11A; 245; 27H 10B; 11B; 11G; 11H;
225/45R18 91 11A; 245; 27H 12A; 51A; 71K; 721;
235/35R18 86W 11A; 245; 248; 26P; 73C; 74D; 74P
27F
235/40R18 91 11A; 245; 248; 26P;
27F
235/45R18 94 11A; 245; 248; 26P;
27F
5F e9*2007/46*0094*.. 63 - 110 205/40R18 86 11A; 245; 248; 26P; ab
27H e9*2007/46*0094*01;
nicht Leon X-Perience;
235/35R18 86 11A; 241; 244; 246; Kombi; 3-türig; 5-
26B; 27F türig; Allradantrieb;
63 - 135 205/40R18 86W 11A; 245; 248; 26P; Frontantrieb;
27H 10B; 11B; 11G; 11H;
215/40R18 89 11A; 245; 248; 26P; 12A; 51A; 71K; 721;
27H 73C; 74D; 74P; 76O
225/35R18 87 11A; 245; 248; 26B;
27F
225/40R18 88 11A; 245; 248; 26B;
§ 22 50773*01
27F
235/35R18 86W 11A; 241; 244; 246;
26B; 27F
235/40R18 91 11A; 241; 244; 246;
26B; 27F
5F e9*2007/46*0094*.. 195 - 206 205/40R18 86Y 11A; 26P; 27H nicht Leon X-Perience;
215/40R18 89 11A; 26P; 27H nicht mit Brembo
195 - 221 225/35R18 87Y 11A; 245; 248; 26B; Bremsanlage; Kombi; 3-
27F türig; 5-türig; Mit
225/40R18 88 11A; 245; 248; 26B; Radhausverbreiterung
27F Serie; Allradantrieb;
235/35R18 90 11A; 24J; 248; 26B; Frontantrieb;
27F 10B; 11B; 11G; 11H;
235/40R18 91 11A; 24J; 248; 26B; 12A; 51A; 71K; 721;
27F 73C; 74D; 74P; 76O
Verkaufsbezeichnung: SEAT ALHAMBRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7N e1*2007/46*0402*.., 85 - 162 225/45R18 95 Allradantrieb;
e1*2007/46*0435*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 11 von 46
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5E (ab e11*2007/46*0243*01)
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 3T; 1Z; 5E; 5L
Zubehör : AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1Z; 3T; 5E; 5L
140 Nm für Typ : 3T
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 118 215/40R18 89W 11A; 22L; 22Q; 24J; Nicht Octavia Scout;
e11*2007/46*0012*.. 5FM; 51J Kombi; Allradantrieb;
55 - 147 225/40R18 92 11A; 22L; 22Q; 24J; Frontantrieb;
24M 10B; 11B; 11G; 11H;
235/40R18 91 11A; 22H; 22L; 22Q; 12A; 51A; 573; 71K;
24C; 24M 721; 73C; 74D; 74P
245/35R18 92 11A; 22H; 22L; 22Q;
24M; 57F; 68T
1Z e11*2001/116*0230*.., 55 - 118 215/40R18 89W 11A; 22Q; 24J; 5FM; Limousine;
e11*2007/46*0012*.. 51J Frontantrieb;
§ 22 50773*01
55 - 125 225/40R18 88W 11A; 22Q; 24J; 24M; 10B; 11B; 11G; 11H;
5FE 12A; 51A; 573; 71K;
245/35R18 88W 11A; 22H; 22Q; 24M; 721; 73C; 74D; 74P
5FE; 57F; 68T
55 - 147 225/40R18 88Y 11A; 22Q; 24J; 24M;
5FE
235/40R18 91 11A; 22H; 22Q; 24C;
24M
245/35R18 88Y 11A; 22H; 22Q; 24M;
5FE; 57F; 68T
1Z e11*2001/116*0230*.., 103 - 118 225/40R18 92 11A; 22M; 22P; 24J; Nur Octavia Scout;
e11*2007/46*0012*.. 24M 10B; 11B; 11G; 11H;
225/45R18 91 11A; 22H; 22L; 22Q; 12A; 51A; 71K; 721;
24J; 24M 73C; 74D; 74P
235/40R18 91 11A; 22H; 22L; 22Q;
24J; 24M
245/40R18 93 11A; 22H; 22L; 22Q;
24C; 24M
5E e11*2007/46*0243*.. 110 - 135 215/40R18 89 Octavia Scout;
215/45R18 89 10B; 11B; 11G; 11H;
225/40R18 88 12A; 51A; 71K; 721;
225/45R18 91 73C; 74D; 74P; 77E
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 12 von 46
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e11*2007/46*0243*.., 63 - 169 205/40R18 86W 11A; 27I; 5EM ab
e11*2007/46*0244*.. 215/40R18 89 11A; 27I e11*2007/46*0243*01;
215/40R18 89W 11A; 27I ab
225/40R18 91 11A; 245; 27B e11*2007/46*0244*01;
235/35R18 90W 11A; 24J; 248; 27B; nicht Octavia Scout;
27H Kombi; Limousine;
235/40R18 91 11A; 24J; 248; 27B; Allradantrieb;
27H Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 77E
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 77 - 191 225/40R18 92Y 11A; 21P; 24J; 24M bis
e11*2007/46*0014*..
235/40R18 95 11A; 21B; 24C; 24D e11*2001/116*0326*31;
Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
§ 22 50773*01
721; 729; 73C; 74D;
74P
3T e11*2001/116*0326*.., 77 - 191 225/40R18 92Y 11A; 21N; 21P; 245; bis
e11*2007/46*0014*.. 248 e11*2001/116*0326*31;
235/40R18 95 11A; 21B; 21N; 241; Kombi; Allradantrieb;
246; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
3T e11*2001/116*0326*.. 88 - 206 215/45R18 93 ab
225/45R18 91W e11*2001/116*0326*32;
235/45R18 94 Kombi; Limousine;
245/40R18 93 11A; 248; 26P; 27P Allradantrieb;
245/45R18 96 11A; 248; 26P; 27P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
Verkaufsbezeichnung: YETI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e11*2007/46*0010*.., 77 - 125 225/40R18 92 11A; 246; 248 Allradantrieb;
e11*2007/46*0034*.. 225/45R18 95 11A; 246; 248 Frontantrieb;
235/40R18 95 11A; 24J; 248 10B; 11B; 11G; 11H;
235/45R18 94 11A; 24J; 248 12A; 51A; 573; 71K;
245/40R18 93 11A; 24J; 248 721; 729; 73C; 74D;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 13 von 46
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5N (Kugelbund)
Zubehör : AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 2K; 1F; 1t; 3CC; 3d; 16; 1KM; 1 KM; 1T; 3D; 1K; 1KP; 3C;
AU; AUV; 2KN; 3BS; 5N; 3c; 13
Zubehör : AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; AUV; 1 KM; 1F; 1K; 1KM; 1KP; 1t; 1T; 13; 16;
2K; 2KN; 3BS; 3c; 3C; 3CC; 3d; 3D; 5N
140 Nm für Typ : 5N
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 55 - 125 225/40R18 92 11A; 22I; 24C; 24M; Nur Caddy Maxi;
2KN e1*2007/46*0217*.., 5GM langer Radstand;
L320 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P
2K e1*2001/116*0252*.. 51 - 125 225/40R18 92 VB0; 11A; 22H; 24J; Nicht Caddy Maxi; ab
2KN e1*2007/46*0217*.., 24M; 5GM WV2ZZZ2K?8?052801;
§ 22 50773*01
L320 kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; VB1
2K e1*2001/116*0252*.. 51 - 125 225/40R18 92 11A; 22B; 24C; 24D; Nicht Caddy Maxi; nur
2KN e1*2007/46*0217*.., 5GM bis
WV2ZZZ2K?8?052800;
L320 kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P
2K e1*2001/116*0252*.. 55 - 125 225/40R18 92 VB0; 11A; 22F; 241; kurzer Radstand;
2KN e1*2007/46*0217*.., 244; 246; 247 langer Radstand;
L320 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P
2K e1*2001/116*0252*.. 51 - 125 225/40R18 92 VB0; 11A; 21P; 22F; Nicht Caddy Maxi; ab
2KN e1*2007/46*0217*.., 24C; 24D; 5GM WV2ZZZ2K?8?052801;
L320 kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; VB2
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 14 von 46
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 110 225/40R18 88 11A; 21P; 22L; 22P; Cabrio; Frontantrieb;
24M 10B; 11B; 11G; 11H;
85 - 147 225/40R18 88W 11A; 21P; 22L; 22P; 12A; 51A; 71K; 721;
24M 73C; 74D; 74P
85 - 184 235/40R18 91 11A; 21P; 22H; 22L;
22P; 24J; 24M
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.., 103 215/40R18 89 11A; 22H; 22Q; 24C; Nur Golf 6; bis
e1*2007/46*0490*.. 24D; 51J e1*2007/46*0490*04;
225/40R18 88W 11A; 21P; 22F; 22Q; ab
24C; 24D e1*2001/116*0242*25;
235/40R18 91 11A; 21B; 22F; 22Q; Schrägheck;
24C; 24D Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; 74P
1K e1*2001/116*0242*.. 188 - 199 215/40R18 89Y 11A; 22H; 22Q; 24C; Nur Golf R (6er); ab
24D; 51J e1*2001/116*0242*25;
225/40R18 92 11A; 21P; 22F; 22Q; Cabrio; Schrägheck;
24C; 24D Allradantrieb;
§ 22 50773*01
235/40R18 91 11A; 21B; 22F; 22Q; Frontantrieb;
24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
1K e1*2001/116*0242*.. 77 - 118 225/35R18 87W 11A; 21T; 24C; 248; Cabrio; Frontantrieb;
26B; 26N; 27F; 5ET 10B; 11B; 11G; 11H;
77 - 155 215/40R18 89 11A; 21T; 241; 246; 12A; 51A; 71K; 721;
248; 26P; 27H; 51J 729; 73C; 74D; 74P
225/35R18 87Y 11A; 21T; 24C; 248;
26B; 26N; 27F; 5ET
225/40R18 92 11A; 21T; 24C; 248;
26B; 26N; 27F
235/40R18 91 11A; 21T; 24C; 24M;
26B; 26N; 27F
245/35R18 88 11A; 244; 247; 27F;
57F; 570
1K e1*2001/116*0242*.., 59 - 155 215/40R18 89W 11A; 22H; 22P; 24C; Nur Golf 6; bis
e1*2007/46*0490*.. 24D; 51J e1*2007/46*0490*04;
225/40R18 88W 11A; 21P; 22H; 22Q; ab
24C; 24D e1*2001/116*0242*25;
245/35R18 88W 11A; 22F; 22Q; 24D; Schrägheck;
57F; 570 Frontantrieb;
59 - 173 215/40R18 89Y 11A; 22H; 22P; 24C; 10B; 11B; 11G; 11H;
24D; 51J 12A; 51A; 71K; 721;
225/40R18 92 11A; 21P; 22H; 22Q; 73C; 74D; 74P
24C; 24D
235/40R18 91 11A; 21B; 22F; 22Q;
24C; 24D
245/35R18 92 11A; 22F; 22Q; 24D;
57F; 570
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 15 von 46
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 110 215/40R18 89 11A; 22P; 24J; 24M; Nur Golf 5; nur bis
51J e1*2001/116*0242*24;
55 - 147 225/40R18 88W 11A; 22P; 24J; 24M Allradantrieb;
245/35R18 88W 11A; 22F; 24D; 57F; Frontantrieb;
68T 10B; 11B; 11G; 11H;
55 - 169 215/40R18 89W 11A; 22P; 24J; 24M; 12A; 51A; 573; 71K;
51J 721; 73C; 74D; 74P
55 - 184 225/40R18 92 11A; 22P; 24J; 24M
235/40R18 91 11A; 21B; 22F; 24C;
24D
1KM e1*2007/46*0492*.. 59 - 118 215/40R18 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); bis
24J; 24M; 51J e1*2007/46*0492*05;
225/40R18 88 11A; 21B; 21N; 22H; Frontantrieb;
22L; 24C; 24D 10B; 11B; 11G; 11H;
235/40R18 91 11A; 21B; 21N; 22F; 12A; 51A; 71K; 721;
22L; 24C; 24D 729; 73C; 74D; 74P
245/35R18 88 11A; 22F; 22L; 24D;
57F; 570
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 85 205/40R18 86 11A; 245; 248; 26P; nur Golf 7; Golf VII
§ 22 50773*01
1K e1*2007/46*0490*.. 27H; 5EM Sportsvan; ab
215/40R18 89 11A; 245; 248; 26P; e1*2007/46*0490*05;
27H nicht Golf Alltrack;
225/35R18 87 11A; 245; 248; 26B; Kombilimousine;
27F Frontantrieb;
225/40R18 88 11A; 245; 248; 26B; Verbundlenkerhinterach
27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
235/35R18 86 11A; 241; 244; 246;
26B; 26N; 27F; 5EM
235/40R18 91 11A; 241; 244; 246;
26B; 26N; 27F
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 16 von 46
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 110 205/40R18 86 11A; 245; 26P; 27H; nur Golf 7; Golf VII
1K e1*2007/46*0490*.. 5EM Sportsvan; ab
225/35R18 87 11A; 245; 248; 26B; e1*2007/46*0490*05;
27F nicht Golf Alltrack;
235/35R18 86 11A; 241; 246; 248; Kombilimousine;
26B; 26N; 27F; 5EM Allradantrieb;
63 - 169 225/40R18 88 11A; 245; 248; 26B; Frontantrieb;
27F Mehrlenkerhinterachse;
63 - 221 215/40R18 89 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71K; 721;
225/35R18 87Y 11A; 245; 248; 26B; 73C; 74D; 74P
27F
225/40R18 92Y 11A; 245; 248; 26B;
27F
63 - 228 235/40R18 91 11A; 241; 246; 248;
26B; 26N; 27F
135 - 221 205/40R18 86Y 11A; 245; 26P; 27H;
5EM
135 - 228 235/35R18 86Y 11A; 241; 246; 248;
26B; 26N; 27F; 5EM
228 205/40R18 M+S 11A; 245; 26P; 27H;
5EM; 52J
§ 22 50773*01
215/40R18 M+S 11A; 245; 248; 26P;
27H; 52J
225/35R18 M+S 11A; 245; 248; 26B;
27F; 52J
225/40R18 M+S 11A; 245; 248; 26B;
27F; 52J

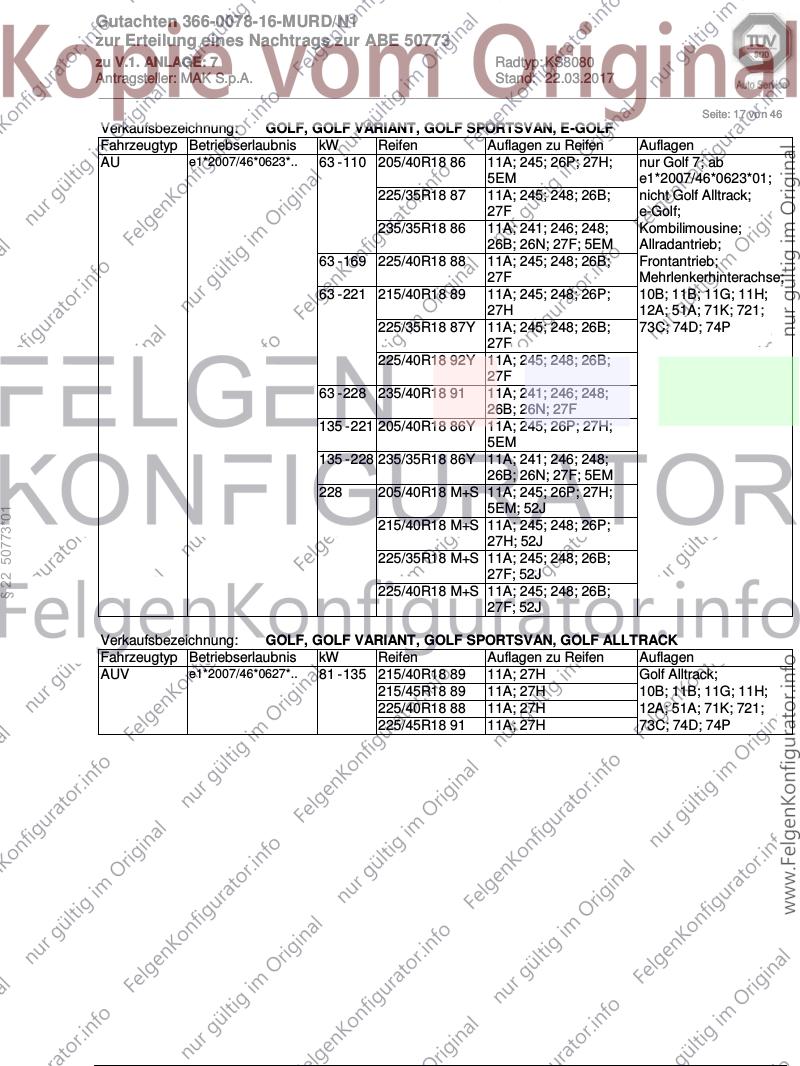

Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 85 205/40R18 86 11A; 245; 248; 26P; nur Golf 7; ab
27H; 5EM e1*2007/46*0623*01;
215/40R18 89 11A; 245; 248; 26P; nicht Golf Alltrack;
27H e-Golf;
225/35R18 87 11A; 245; 248; 26B; Kombilimousine;
27F Frontantrieb;
225/40R18 88 11A; 245; 248; 26B; Verbundlenkerhinterach
27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
235/35R18 86 11A; 241; 244; 246;
26B; 26N; 27F; 5EM
235/40R18 91 11A; 241; 244; 246;
26B; 26N; 27F
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 17 von 46
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 110 205/40R18 86 11A; 245; 26P; 27H; nur Golf 7; ab
5EM e1*2007/46*0623*01;
225/35R18 87 11A; 245; 248; 26B; nicht Golf Alltrack;
27F e-Golf;
235/35R18 86 11A; 241; 246; 248; Kombilimousine;
26B; 26N; 27F; 5EM Allradantrieb;
63 - 169 225/40R18 88 11A; 245; 248; 26B; Frontantrieb;
27F Mehrlenkerhinterachse;
63 - 221 215/40R18 89 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71K; 721;
225/35R18 87Y 11A; 245; 248; 26B; 73C; 74D; 74P
27F
225/40R18 92Y 11A; 245; 248; 26B;
27F
63 - 228 235/40R18 91 11A; 241; 246; 248;
26B; 26N; 27F
135 - 221 205/40R18 86Y 11A; 245; 26P; 27H;
5EM
135 - 228 235/35R18 86Y 11A; 241; 246; 248;
26B; 26N; 27F; 5EM
228 205/40R18 M+S 11A; 245; 26P; 27H;
5EM; 52J
§ 22 50773*01
215/40R18 M+S 11A; 245; 248; 26P;
27H; 52J
225/35R18 M+S 11A; 245; 248; 26B;
27F; 52J
225/40R18 M+S 11A; 245; 248; 26B;
27F; 52J
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 81 - 135 215/40R18 89 11A; 27H Golf Alltrack;
215/45R18 89 11A; 27H 10B; 11B; 11G; 11H;
225/40R18 88 11A; 27H 12A; 51A; 71K; 721;
225/45R18 91 11A; 27H 73C; 74D; 74P
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 18 von 46
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 110 205/40R18 86 11A; 245; 26P; 27H; nur Golf 7; ab
5EM e1*2007/46*0627*01;
225/35R18 87 11A; 245; 248; 26B; Golf VII Sportsvan;
27F nicht Golf Alltrack;
235/35R18 86 11A; 241; 246; 248; Kombilimousine;
26B; 26N; 27F; 5EM Allradantrieb;
63 - 169 225/40R18 88 11A; 245; 248; 26B; Frontantrieb;
27F Mehrlenkerhinterachse;
63 - 221 215/40R18 89 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27H 12A; 51A; 71K; 721;
225/35R18 87Y 11A; 245; 248; 26B; 73C; 74D; 74P
27F
225/40R18 92Y 11A; 245; 248; 26B;
27F
63 - 228 235/40R18 91 11A; 241; 246; 248;
26B; 26N; 27F
135 - 221 205/40R18 86Y 11A; 245; 26P; 27H;
5EM
135 - 228 235/35R18 86Y 11A; 241; 246; 248;
26B; 26N; 27F; 5EM
228 205/40R18 M+S 11A; 245; 26P; 27H;
5EM; 52J
§ 22 50773*01
215/40R18 M+S 11A; 245; 248; 26P;
27H; 52J
225/35R18 M+S 11A; 245; 248; 26B;
27F; 52J
225/40R18 M+S 11A; 245; 248; 26B;
27F; 52J
AUV e1*2007/46*0627*.. 63 - 85 205/40R18 86 11A; 245; 248; 26P; nur Golf 7; ab
27H; 5EM e1*2007/46*0627*01;
215/40R18 89 11A; 245; 248; 26P; Golf VII Sportsvan;
27H nicht Golf Alltrack;
225/35R18 87 11A; 245; 248; 26B; Kombilimousine;
27F Frontantrieb;
225/40R18 88 11A; 245; 248; 26B; Verbundlenkerhinterach
27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
235/35R18 86 11A; 241; 244; 246;
26B; 26N; 27F; 5EM
235/40R18 91 11A; 241; 244; 246;
26B; 26N; 27F
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 19 von 46
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 215/40R18 89 11A; 21P; 22H; 22M; Nur CrossGolf; Nur
24J; 24M bis
225/40R18 88 11A; 21P; 22H; 22M; e1*2001/116*0304*13;
24J; 24M; 5FE Frontantrieb;
225/40R18 92 11A; 21P; 22H; 22M; 10B; 11B; 11G; 11H;
24J; 24M 12A; 51A; 71K; 721;
235/40R18 91 11A; 21B; 22F; 22L; 73C; 74D; 74P
24D; 24J
245/35R18 88 11A; 22F; 22L; 24D;
5FE; 57F; 68T
1KP e1*2001/116*0304*.. 75 - 103 215/40R18 89 11A; 21P; 22H; 22M; Nur CrossGolf 6; Ab
24J; 248 e1*2001/116*0304*21;
225/40R18 88 11A; 21P; 22H; 22M; Frontantrieb;
24J; 248; 5FE 10B; 11B; 11G; 11H;
225/40R18 92 11A; 21P; 22H; 22M; 12A; 51A; 71K; 721;
24J; 248 73C; 74D; 74P
235/40R18 91 11A; 21B; 22F; 22L;
24J; 248
245/35R18 88 11A; 22F; 22L; 248;
5FE; 57F; 68T
1KP e1*2001/116*0304*.., 59 - 118 215/40R18 89 11A; 21P; 22H; 22L; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 24J; 244; 51J e1*2001/116*0304*14;
§ 22 50773*01
225/40R18 88W 11A; 21B; 22H; 22L; Frontantrieb;
24C; 244; 5FE 10B; 11B; 11G; 11H;
225/40R18 92 11A; 21B; 22H; 22L; 12A; 51A; 71K; 721;
24C; 244 73C; 74D; 74P
235/40R18 91 11A; 21B; 22H; 22L;
24C; 244
245/35R18 88W 11A; 22F; 22L; 244;
247; 5FE; 57F; 570
245/35R18 92 11A; 22F; 22L; 244;
247; 57F; 570
1KP e1*2001/116*0304*.. 55 - 110 225/40R18 88 11A; 22P; 24J; 24M; Nicht CrossGolf; Nur
5FE Golf Plus; Nur bis
245/35R18 88 11A; 22F; 24D; 57F; e1*2001/116*0304*13;
68T Frontantrieb;
55 - 125 215/40R18 89 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
225/40R18 92 11A; 22P; 24J; 24M 12A; 51A; 71K; 721;
235/40R18 91 11A; 21B; 22F; 24C; 73C; 74D; 74P
24D
245/35R18 92 11A; 22F; 24D; 57F;
68T
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________

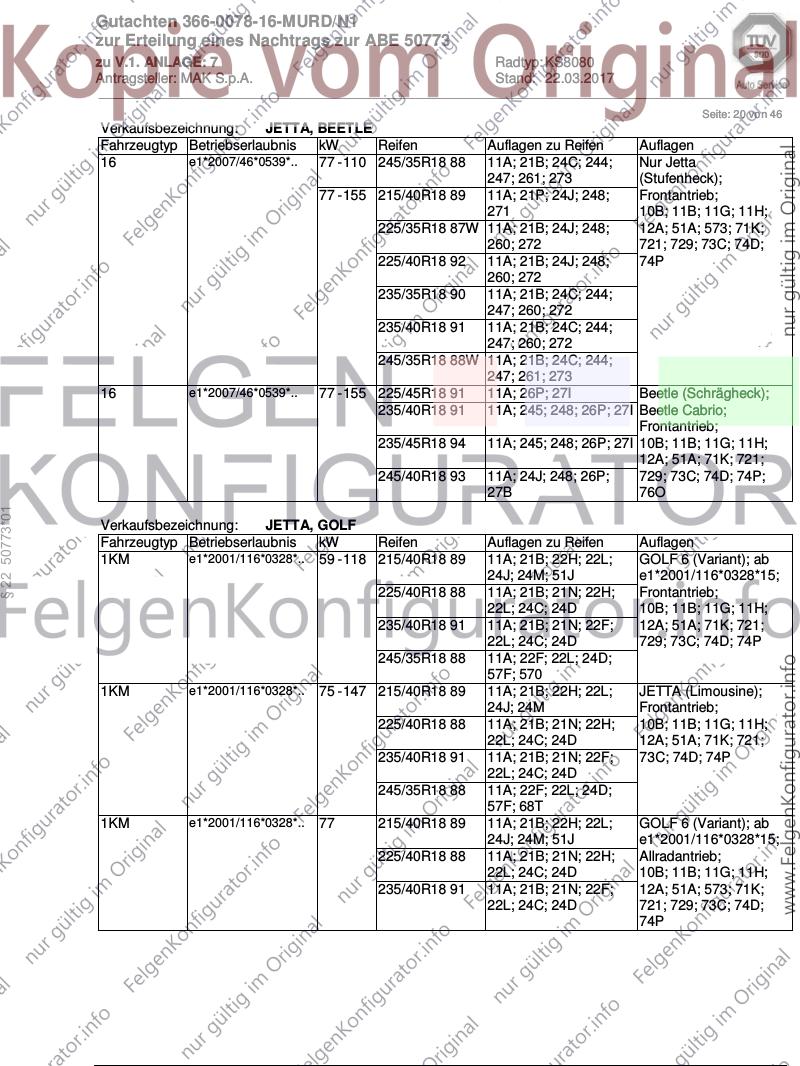

Seite: 20 von 46
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 110 245/35R18 88 11A; 21B; 24C; 244; Nur Jetta
247; 261; 273 (Stufenheck);
77 - 155 215/40R18 89 11A; 21P; 24J; 248; Frontantrieb;
271 10B; 11B; 11G; 11H;
225/35R18 87W 11A; 21B; 24J; 248; 12A; 51A; 573; 71K;
260; 272 721; 729; 73C; 74D;
225/40R18 92 11A; 21B; 24J; 248; 74P
260; 272
235/35R18 90 11A; 21B; 24C; 244;
247; 260; 272
235/40R18 91 11A; 21B; 24C; 244;
247; 260; 272
245/35R18 88W 11A; 21B; 24C; 244;
247; 261; 273
16 e1*2007/46*0539*.. 77 - 155 225/45R18 91 11A; 26P; 27I Beetle (Schrägheck);
235/40R18 91 11A; 245; 248; 26P; 27I Beetle Cabrio;
Frontantrieb;
235/45R18 94 11A; 245; 248; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
245/40R18 93 11A; 24J; 248; 26P; 729; 73C; 74D; 74P;
27B 76O
§ 22 50773*01
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 59 - 118 215/40R18 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); ab
24J; 24M; 51J e1*2001/116*0328*15;
225/40R18 88 11A; 21B; 21N; 22H; Frontantrieb;
22L; 24C; 24D 10B; 11B; 11G; 11H;
235/40R18 91 11A; 21B; 21N; 22F; 12A; 51A; 71K; 721;
22L; 24C; 24D 729; 73C; 74D; 74P
245/35R18 88 11A; 22F; 22L; 24D;
57F; 570
1KM e1*2001/116*0328*.. 75 - 147 215/40R18 89 11A; 21B; 22H; 22L; JETTA (Limousine);
24J; 24M Frontantrieb;
225/40R18 88 11A; 21B; 21N; 22H; 10B; 11B; 11G; 11H;
22L; 24C; 24D 12A; 51A; 71K; 721;
235/40R18 91 11A; 21B; 21N; 22F; 73C; 74D; 74P
22L; 24C; 24D
245/35R18 88 11A; 22F; 22L; 24D;
57F; 68T
1KM e1*2001/116*0328*.. 77 215/40R18 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); ab
24J; 24M; 51J e1*2001/116*0328*15;
225/40R18 88 11A; 21B; 21N; 22H; Allradantrieb;
22L; 24C; 24D 10B; 11B; 11G; 11H;
235/40R18 91 11A; 21B; 21N; 22F; 12A; 51A; 573; 71K;
22L; 24C; 24D 721; 729; 73C; 74D;
74P
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 21 von 46
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 147 215/40R18 89 11A; 21B; 22H; 22L; GOLF (Variant); nur
24J; 24M; 5FM bis
225/40R18 88 11A; 21B; 21N; 22H; e1*2001/116*0328*14;
22L; 24C; 24D Frontantrieb;
235/40R18 91 11A; 21B; 21N; 22F; 10B; 11B; 11G; 11H;
22L; 24C; 24D 12A; 51A; 71K; 721;
245/35R18 88 11A; 22F; 22L; 24D; 73C; 74D; 74P
57F; 68T
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 125 225/40R18 88W 11A; 21P; 22M; 22Q; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 245; 248; 5FE (Cross); ab
e1*2007/46*0502*.., 77 - 155 225/40R18 92 11A; 21P; 22M; 22Q; e1*2001/116*0307*24;
e1*2007/46*0547*.. 245; 248 bis
235/40R18 91 11A; 21P; 22L; 22Q; e1*2001/116*0307*36;
245; 248 Kombi; Limousine;
77 - 220 235/40R18 91Y 11A; 21P; 22L; 22Q; Allradantrieb;
245; 248 Frontantrieb;
235/40R18 95 11A; 21P; 22L; 22Q; 10B; 11B; 11G; 11H;
245; 248 12A; 51A; 573; 71K;
721; 73C; 74D; 74P
§ 22 50773*01
3c DE*2007/46*0547*.. 77 - 125 225/40R18 88W 11A; 21P; 22M; 22Q; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 245; 248; 5FE (Cross); ab
e1*2007/46*0502*.., 77 - 155 225/40R18 92 11A; 21P; 22M; 22Q; e1*2001/116*0307*24;
e1*2007/46*0547*.. 245; 248 bis
235/40R18 91 11A; 21P; 22L; 22Q; e1*2001/116*0307*36;
245; 248 Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; 74P;
76U
3C e1*2001/116*0307*.. 75 - 110 225/40R18 88W 11A; 21P; 22M; 22Q; nur bis
24J; 24M e1*2001/116*0307*23;
75 - 147 225/40R18 92 11A; 21P; 22M; 22Q; Kombi; Limousine;
24J; 24M Allradantrieb;
235/40R18 91 11A; 21P; 22L; 22Q; Frontantrieb;
24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74D; 74P;
76U
3C e1*2001/116*0307*.., 103 - 155 225/40R18 91W Nur Passat Alltrack
e1*2007/46*0502*.., 225/45R18 51G (Cross); bis
e1*2007/46*0547*.. 235/35R18 90W 11A; 22M e1*2001/116*0307*36;
235/40R18 91W 11A; 22M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________

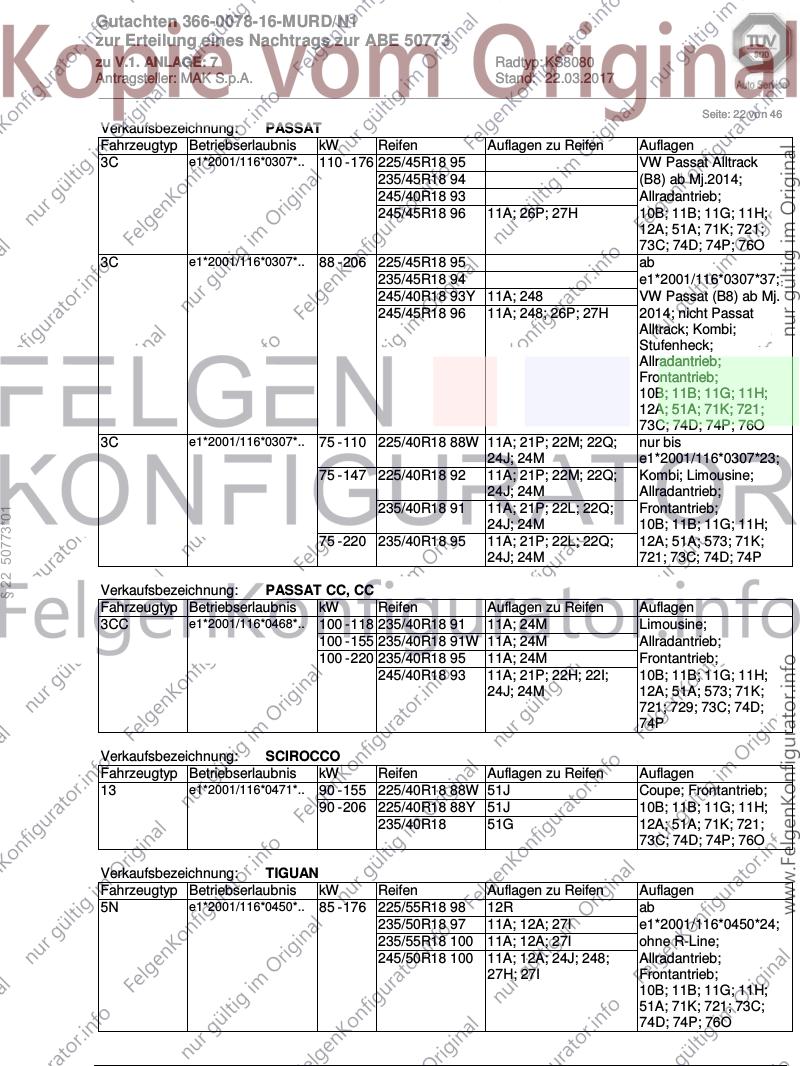

Seite: 22 von 46
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 110 - 176 225/45R18 95 VW Passat Alltrack
235/45R18 94 (B8) ab Mj.2014;
245/40R18 93 Allradantrieb;
245/45R18 96 11A; 26P; 27H 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
3C e1*2001/116*0307*.. 88 - 206 225/45R18 95 ab
235/45R18 94 e1*2001/116*0307*37;
245/40R18 93Y 11A; 248 VW Passat (B8) ab Mj.
245/45R18 96 11A; 248; 26P; 27H 2014; nicht Passat
Alltrack; Kombi;
Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
3C e1*2001/116*0307*.. 75 - 110 225/40R18 88W 11A; 21P; 22M; 22Q; nur bis
24J; 24M e1*2001/116*0307*23;
75 - 147 225/40R18 92 11A; 21P; 22M; 22Q; Kombi; Limousine;
24J; 24M Allradantrieb;
235/40R18 91 11A; 21P; 22L; 22Q; Frontantrieb;
§ 22 50773*01
24J; 24M 10B; 11B; 11G; 11H;
75 - 220 235/40R18 95 11A; 21P; 22L; 22Q; 12A; 51A; 573; 71K;
24J; 24M 721; 73C; 74D; 74P
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 118 235/40R18 91 11A; 24M Limousine;
100 - 155 235/40R18 91W 11A; 24M Allradantrieb;
100 - 220 235/40R18 95 11A; 24M Frontantrieb;
245/40R18 93 11A; 21P; 22H; 22I; 10B; 11B; 11G; 11H;
24J; 24M 12A; 51A; 573; 71K;
721; 729; 73C; 74D;
74P
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 155 225/40R18 88W 51J Coupe; Frontantrieb;
90 - 206 225/40R18 88Y 51J 10B; 11B; 11G; 11H;
235/40R18 51G 12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 85 - 176 225/55R18 98 12R ab
235/50R18 97 11A; 12A; 27I e1*2001/116*0450*24;
235/55R18 100 11A; 12A; 27I ohne R-Line;
245/50R18 100 11A; 12A; 24J; 248; Allradantrieb;
27H; 27I Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74D; 74P; 76O
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 23 von 46
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 85 - 176 225/55R18 98 12R ab
235/50R18 97 11A; 12A; 27I e1*2001/116*0450*24;
235/55R18 100 11A; 12A; 27I mit R-Line;
245/50R18 100 11A; 12A; 27H; 27I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74D; 74P; 76O
5N e1*2001/116*0450*.., 81 - 155 225/50R18 95 mit R-Line; bis
e1*2007/46*0487*.. 235/45R18 94 e1*2001/116*0450*23;
245/45R18 96 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P; 76O
5N e1*2001/116*0450*.., 81 - 155 235/45R18 94 11A; 24M; 51J ohne R-Line; bis
e1*2007/46*0487*.. 235/50R18 97 11A; 22I; 24J; 24M e1*2001/116*0450*23;
245/45R18 96 11A; 24M Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P
§ 22 50773*01
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 66 - 103 215/40R18 89 11A; 24J; 24M; 5FM nicht CrossTouran;
e1*2007/46*0506*.. 66 - 110 215/40R18 89W 11A; 24J; 24M; 5FM bis
1T e1*2001/116*0211*.., 66 - 130 225/40R18 92 11A; 24C; 24D e1*2007/46*0357*13;
e1*2007/46*0357*.. bis
e1*2001/116*0211*35;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74P
1T e1*2001/116*0211*.., 81 - 140 215/45R18 93 11A; 245; 248; 27I ab
e1*2007/46*0357*14;
e1*2007/46*0357*.. 225/40R18 92W 11A; 241; 248; 26P; 27I ab
e1*2001/116*0211*36;
225/45R18 95 11A; 241; 248; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
235/40R18 95 11A; 241; 246; 248; 73C; 74D; 74P
26P; 27B
235/45R18 94 11A; 241; 246; 248;
26P; 27B
245/40R18 93 11A; 241; 244; 246;
26B; 27B
245/45R18 96 11A; 241; 244; 246;
26B; 27B
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3BS e1*2001/116*0173*.., 202 225/40R18 VEX; 11A 10B; 11B; 11G; 11H;
e1*98/14*0173*.. 225/40R18 92 12A; 51A; 71K; 721;
73C; 74D; 74P
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 24 von 46
Verkaufsbezeichnung: VW PHAETON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3d DE*2007/46*0452*.., 165 - 246 235/50R18 51G nicht V10 Diesel;
e1*2007/46*0452*.. 255/45R18 99 5JK 10B; 11B; 11G; 11H;
3D e1*2001/116*0189*.., 177 245/45R18 96 5IE 12A; 51A; 533; 573;
e1*98/14*0189*.. 71K; 721; 729; 73C;
74D; 74P; 76S
3d DE*2007/46*0452*.., 165 - 331 235/50R18 51G nur Fz bis 250km/h;
e1*2007/46*0452*.. 255/45R18 103 531 10B; 11B; 11G; 11H;
3D e1*2001/116*0189*.., 255/45R18 99 5JK; 531 12A; 51A; 533; 573;
e1*98/14*0189*.. 177 245/45R18 96 5IE 71K; 721; 729; 73C;
74D; 74P; 75I; 76T
3D e1*2001/116*0189*.., 177 235/50R18 51G 10B; 11B; 11G; 11H;
e1*98/14*0189*.. 245/45R18 96 12A; 51A; 573; 71K;
255/45R18 99 721; 729; 73C; 74D;
74P; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
§ 22 50773*01
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 25 von 46
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
§ 22 50773*01
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 26 von 46
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
§ 22 50773*01
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 27 von 46
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
§ 22 50773*01
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
273) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 28 von 46
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
531) Diese Reifengröße ist an Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit größer 250 km/h
nicht zulässig.
533) Die Verwendung der Reifengrößen ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer
250 km/h nicht zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
§ 22 50773*01
570) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 29 von 46
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5IE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1420kg.
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
68T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
§ 22 50773*01
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 30 von 46
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
AF5) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (breite Hinterachse) nicht serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF6) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (schmale Hinterachse) serienmäßig vom Fahrzeughersteller in den
§ 22 50773*01
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF7) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 / 321 mm
(Dicke 30mm) an der Vorderachse nicht zulässig.
PDB) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
(Dicke 36mm bzw. 38mm) an der Vorderachse nicht zulässig.
VB0) Diese Reifengröße ist nur zulässig an Fahrzeugen mit leicht auftragender Türinnenverkleidung
(Überstand über den unteren Längsrahmen der seitlichen Schiebetür weniger als 3mm) der seitlichen
Schiebetüren. Bei Fahrzeugen mit stark auftragender Türinnenverkleidung ist die Freigängigkeit der
Schiebetür zu prüfen.
VB1) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 15 Zoll-Bereifung (schmale
Hinterachse).
VB2) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 16 Zoll-Bereifung (breite
Hinterachse).
VEX) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 31 von 46
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8J
Genehm.Nr.: e1*2001/116*0369*..
Handelsbez.: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Variante(n): Allradantrieb, Cabrio, Coupe, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27U y = 40 y = 140 HA
27V y = 40 y = 140 HA
26B x = 350 y = 290 VA
26P x = 330 y = 240 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 50773*01
von [mm] bis [mm] um [mm]
27H x = 280 y = 350 8 HA
27F x = 280 y = 350 21 HA
26N x = 350 y = 290 8 VA
26J x = 350 y = 290 30 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 32 von 46
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 250 VA
26B x = 400 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 350 y = 350 8 HA
27F x = 350 y = 350 20 HA
26N x = 400 y = 400 8 VA
§ 22 50773*01
26J x = 400 y = 400 20 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 33 von 46
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, 2-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 400 y = 400 VA
26B x = 400 y = 400 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 400 y = 400 8 HA
27F x = 400 y = 400 30 HA
26N x = 400 y = 400 8 VA
§ 22 50773*01
26J x = 400 y = 400 24 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 34 von 46
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: 8P
Genehm.Nr.: e1*2007/46*0615*..
Handelsbez.: AUDI RS3
Variante(n): Allradantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 320 VA
26P x = 260 y = 270 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 280 y = 240 25 HA
27H x = 280 y = 240 8 HA
26J x = 310 y = 320 17 VA
§ 22 50773*01
26N x = 310 y = 320 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 35 von 46
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 400 y = 310 25 HA
27H x = 400 y = 310 8 HA
26J x = 300 y = 300 25 VA
§ 22 50773*01
26N x = 300 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 36 von 46
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 310 30 HA
27H x = 300 y = 310 8 HA
26J x = 200 y = 300 10 VA
§ 22 50773*01
26N x = 200 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 37 von 46
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 170 y = 250 30 HA
§ 22 50773*01
27H x = 170 y = 250 30 HA
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 38 von 46
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e11*2001/116*0326*..
Handelsbez.: SUPERB
Variante(n): ab e11*2001/116*0326*32, Allradantrieb, Frontantrieb, Kombi, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27P x = 300 y = 300 HA
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
§ 22 50773*01
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 39 von 46
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 30 HA
§ 22 50773*01
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 40 von 46
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Variante(n): Allradantrieb, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 400 y = 310 8 HA
26J x = 300 y = 300 30 VA
26N x = 300 y = 300 8 VA
§ 22 50773*01
27F x = 400 y = 310 30 HA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 41 von 46
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 300 VA
26P x = 370 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 400 30 HA
27H x = 300 y = 400 8 HA
26J x = 400 y = 300 15 VA
§ 22 50773*01
26N x = 400 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 42 von 46
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AUV
Genehm.Nr.: e1*2007/46*0627*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 280 VA
26P x = 210 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F y = 300 y = 320 30 HA
27H x = 300 y = 320 8 HA
26J x = 260 y = 280 10 VA
§ 22 50773*01
26N x = 260 y = 280 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 43 von 46
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 350 y = 300 26,5 HA
§ 22 50773*01
27H x = 350 y = 300 8 HA
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 44 von 46
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2007/46*0357*..
Handelsbez.: TOURAN
Variante(n): ab e1*2007/46*0357*14
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 250 y = 250 15 HA
§ 22 50773*01
27H x = 250 y = 250 8 HA
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 45 von 46
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2001/116*0211*..
Handelsbez.: TOURAN
Variante(n): ab e1*2001/116*0211*36
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 250 y = 250 15 HA
§ 22 50773*01
27H x = 250 y = 250 8 HA
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
Gutachten 366-0078-16-MURD/N1
zur Erteilung eines Nachtrags zur ABE 50773
zu V.1. ANLAGE: 7 Radtyp: KS8080
Antragsteller: MAK S.p.A. Stand: 22.03.2017
__________________________________________________________________________________________________________________
Seite: 46 von 46
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
26J x = 280 y = 380 16 VA
§ 22 50773*01
26N x = 280 y = 380 8 VA
