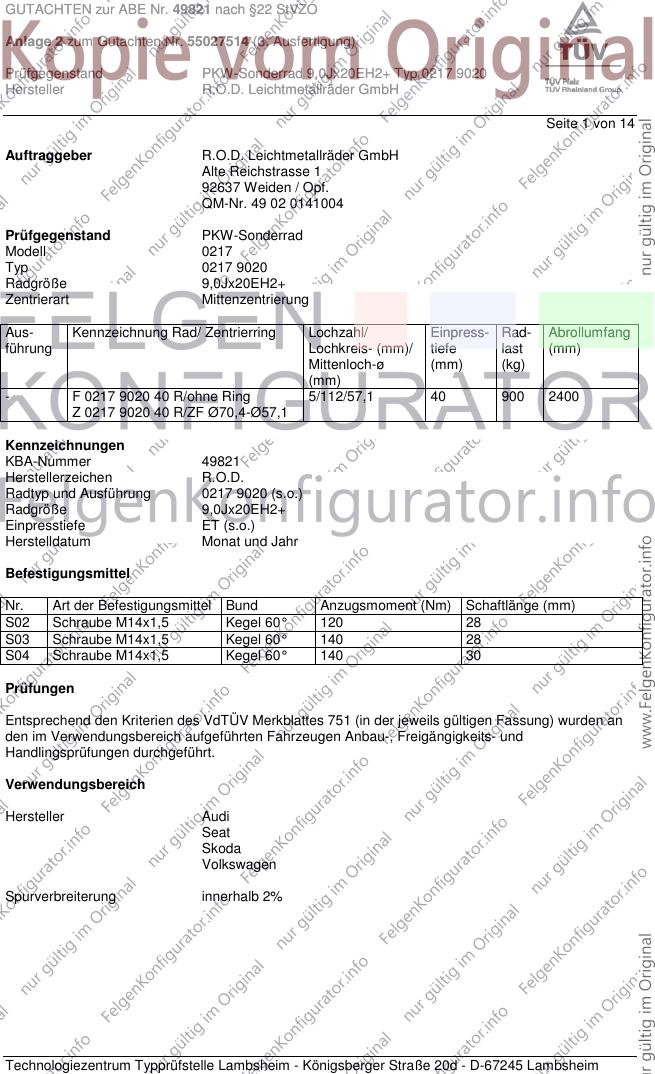

GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 14
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Modell 0217
Typ 0217 9020
Radgröße 9,0Jx20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- F 0217 9020 40 R/ohne Ring 5/112/57,1 40 900 2400
Z 0217 9020 40 R/ZF Ø70,4-Ø57,1
Kennzeichnungen
KBA-Nummer 49821
Herstellerzeichen R.O.D.
Radtyp und Ausführung 0217 9020 (s.o.)
Radgröße 9,0Jx20EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

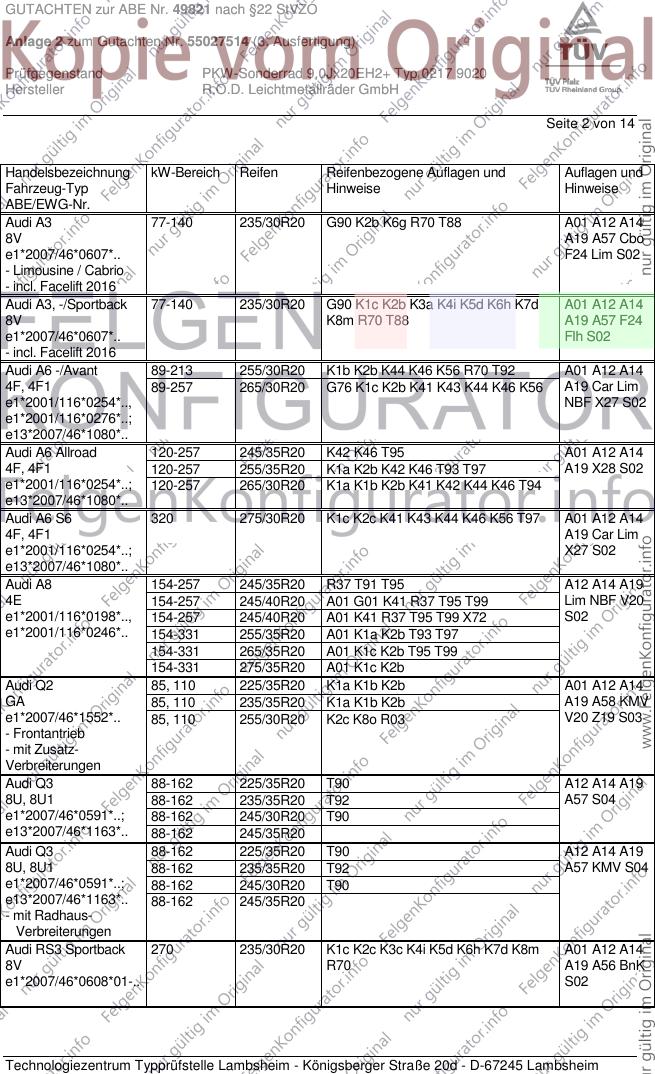

GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 235/30R20 G90 K2b K6g R70 T88 A01 A12 A14
8V A19 A57 Cbo
e1*2007/46*0607*.. F24 Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3, -/Sportback 77-140 235/30R20 G90 K1c K2b K3a K4i K5d K6h K7d A01 A12 A14
8V K8m R70 T88 A19 A57 F24
e1*2007/46*0607*.. Flh S02
- incl. Facelift 2016
Audi A6 -/Avant 89-213 255/30R20 K1b K2b K44 K46 K56 R70 T92 A01 A12 A14
4F, 4F1 89-257 265/30R20 G76 K1c K2b K41 K43 K44 K46 K56 A19 Car Lim
e1*2001/116*0254*.., NBF X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K42 K46 T95 A01 A12 A14
4F, 4F1 120-257 255/35R20 K1a K2b K42 K46 T93 T97 A19 X28 S02
e1*2001/116*0254*..; 120-257 265/30R20 K1a K1b K2b K41 K42 K44 K46 T94
e13*2007/46*1080*..
Audi A6 S6 320 275/30R20 K1c K2c K41 K43 K44 K46 K56 T97 A01 A12 A14
4F, 4F1 A19 Car Lim
e1*2001/116*0254*..; X27 S02
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 R37 T91 T95 A12 A14 A19
4E 154-257 245/40R20 A01 G01 K41 R37 T95 T99 Lim NBF V20
e1*2001/116*0198*.., 154-257 245/40R20 A01 K41 R37 T95 T99 X72 S02
e1*2001/116*0246*.. 154-331 255/35R20 A01 K1a K2b T93 T97
154-331 265/35R20 A01 K1c K2b T95 T99
154-331 275/35R20 A01 K1c K2b
Audi Q2 85, 110 225/35R20 K1a K1b K2b A01 A12 A14
GA 85, 110 235/35R20 K1a K1b K2b A19 A58 KMV
e1*2007/46*1552*.. 85, 110 255/30R20 K2c K8o R03 V20 Z19 S03
- Frontantrieb
- mit Zusatz-
Verbreiterungen
Audi Q3 88-162 225/35R20 T90 A12 A14 A19
8U, 8U1 88-162 235/35R20 T92 A57 S04
e1*2007/46*0591*..; 88-162 245/30R20 T90
e13*2007/46*1163*.. 88-162 245/35R20
Audi Q3 88-162 225/35R20 T90 A12 A14 A19
8U, 8U1 88-162 235/35R20 T92 A57 KMV S04
e1*2007/46*0591*..; 88-162 245/30R20 T90
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus-
Verbreiterungen
Audi RS3 Sportback 270 235/30R20 K1c K2c K3c K4i K5d K6h K7d K8m A01 A12 A14
8V R70 A19 A56 BnK
e1*2007/46*0608*01-.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

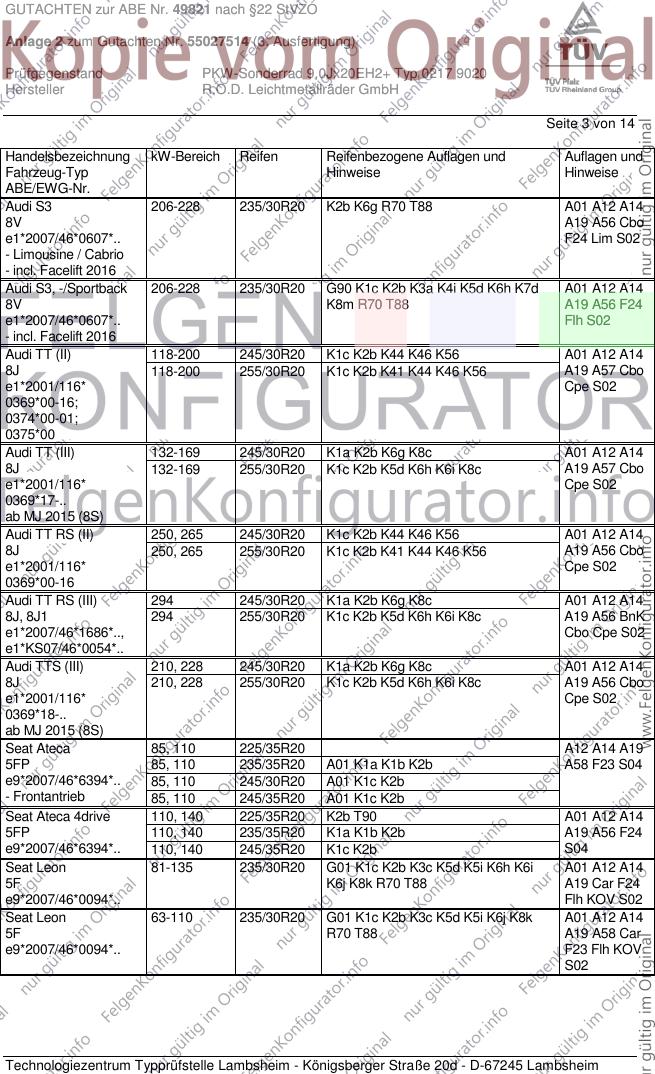

GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3 206-228 235/30R20 K2b K6g R70 T88 A01 A12 A14
8V A19 A56 Cbo
e1*2007/46*0607*.. F24 Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6h K7d A01 A12 A14
8V K8m R70 T88 A19 A56 F24
e1*2007/46*0607*.. Flh S02
- incl. Facelift 2016
Audi TT (II) 118-200 245/30R20 K1c K2b K44 K46 K56 A01 A12 A14
8J 118-200 255/30R20 K1c K2b K41 K44 K46 K56 A19 A57 Cbo
e1*2001/116* Cpe S02
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 245/30R20 K1a K2b K6g K8c A01 A12 A14
8J 132-169 255/30R20 K1c K2b K5d K6h K6i K8c A19 A57 Cbo
e1*2001/116* Cpe S02
0369*17-..
ab MJ 2015 (8S)
Audi TT RS (II) 250, 265 245/30R20 K1c K2b K44 K46 K56 A01 A12 A14
8J 250, 265 255/30R20 K1c K2b K41 K44 K46 K56 A19 A56 Cbo
e1*2001/116* Cpe S02
0369*00-16
Audi TT RS (III) 294 245/30R20 K1a K2b K6g K8c A01 A12 A14
8J, 8J1 294 255/30R20 K1c K2b K5d K6h K6i K8c A19 A56 BnK
e1*2007/46*1686*.., Cbo Cpe S02
e1*KS07/46*0054*..
Audi TTS (III) 210, 228 245/30R20 K1a K2b K6g K8c A01 A12 A14
8J 210, 228 255/30R20 K1c K2b K5d K6h K6i K8c A19 A56 Cbo
e1*2001/116* Cpe S02
0369*18-..
ab MJ 2015 (8S)
Seat Ateca 85, 110 225/35R20 A12 A14 A19
5FP 85, 110 235/35R20 A01 K1a K1b K2b A58 F23 S04
e9*2007/46*6394*.. 85, 110 245/30R20 A01 K1c K2b
- Frontantrieb 85, 110 245/35R20 A01 K1c K2b
Seat Ateca 4drive 110, 140 225/35R20 K2b T90 A01 A12 A14
5FP 110, 140 235/35R20 K1a K1b K2b A19 A56 F24
e9*2007/46*6394*.. 110, 140 245/35R20 K1c K2b S04
Seat Leon 81-135 235/30R20 G01 K1c K2b K3c K5d K5i K6h K6i A01 A12 A14
5F K6j K8k R70 T88 A19 Car F24
e9*2007/46*0094*.. Flh KOV S02
Seat Leon 63-110 235/30R20 G01 K1c K2b K3c K5d K5i K6j K8k A01 A12 A14
5F R70 T88 A19 A58 Car
e9*2007/46*0094*.. F23 Flh KOV
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

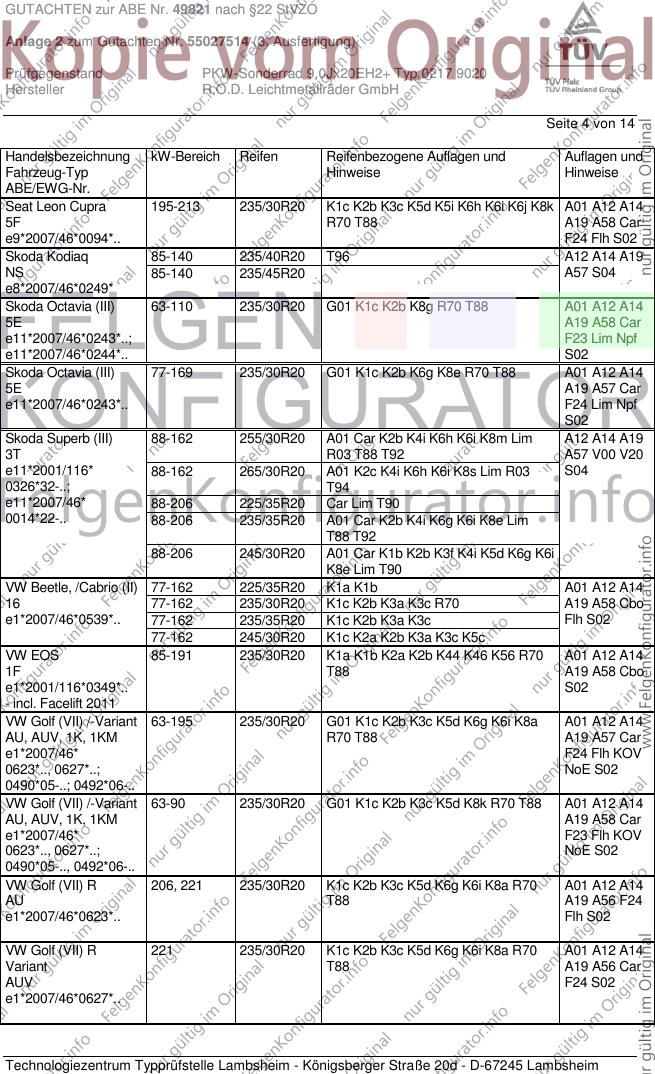

GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon Cupra 195-213 235/30R20 K1c K2b K3c K5d K5i K6h K6i K6j K8k A01 A12 A14
5F R70 T88 A19 A58 Car
e9*2007/46*0094*.. F24 Flh S02
Skoda Kodiaq 85-140 235/40R20 T96 A12 A14 A19
NS 85-140 235/45R20 A57 S04
e8*2007/46*0249*
Skoda Octavia (III) 63-110 235/30R20 G01 K1c K2b K8g R70 T88 A01 A12 A14
5E A19 A58 Car
e11*2007/46*0243*..; F23 Lim Npf
e11*2007/46*0244*.. S02
Skoda Octavia (III) 77-169 235/30R20 G01 K1c K2b K6g K8e R70 T88 A01 A12 A14
5E A19 A57 Car
e11*2007/46*0243*.. F24 Lim Npf
S02
Skoda Superb (III) 88-162 255/30R20 A01 Car K2b K4i K6h K6i K8m Lim A12 A14 A19
3T R03 T88 T92 A57 V00 V20
e11*2001/116* 88-162 265/30R20 A01 K2c K4i K6h K6i K8s Lim R03 S04
0326*32-..; T94
e11*2007/46* 88-206 225/35R20 Car Lim T90
0014*22-.. 88-206 235/35R20 A01 Car K2b K4i K6g K6i K8e Lim
T88 T92
88-206 245/30R20 A01 Car K1b K2b K3f K4i K5d K6g K6i
K8e Lim T90
VW Beetle, /Cabrio (II) 77-162 225/35R20 K1a K1b A01 A12 A14
16 77-162 235/30R20 K1c K2b K3a K3c R70 A19 A58 Cbo
e1*2007/46*0539*.. 77-162 235/35R20 K1c K2b K3a K3c Flh S02
77-162 245/30R20 K1c K2a K2b K3a K3c K5c
VW EOS 85-191 235/30R20 K1a K1b K2a K2b K44 K46 K56 R70 A01 A12 A14
1F T88 A19 A58 Cbo
e1*2001/116*0349*.. S02
- incl. Facelift 2011
VW Golf (VII) /-Variant 63-195 235/30R20 G01 K1c K2b K3c K5d K6g K6i K8a A01 A12 A14
AU, AUV, 1K, 1KM R70 T88 A19 A57 Car
e1*2007/46* F24 Flh KOV
0623*.., 0627*..; NoE S02
0490*05-..; 0492*06-..
VW Golf (VII) /-Variant 63-90 235/30R20 G01 K1c K2b K3c K5d K8k R70 T88 A01 A12 A14
AU, AUV, 1K, 1KM A19 A58 Car
e1*2007/46* F23 Flh KOV
0623*.., 0627*..; NoE S02
0490*05-.., 0492*06-..
VW Golf (VII) R 206, 221 235/30R20 K1c K2b K3c K5d K6g K6i K8a R70 A01 A12 A14
AU T88 A19 A56 F24
e1*2007/46*0623*.. Flh S02
VW Golf (VII) R 221 235/30R20 K1c K2b K3c K5d K6g K6i K8a R70 A01 A12 A14
Variant T88 A19 A56 Car
AUV F24 S02
e1*2007/46*0627*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

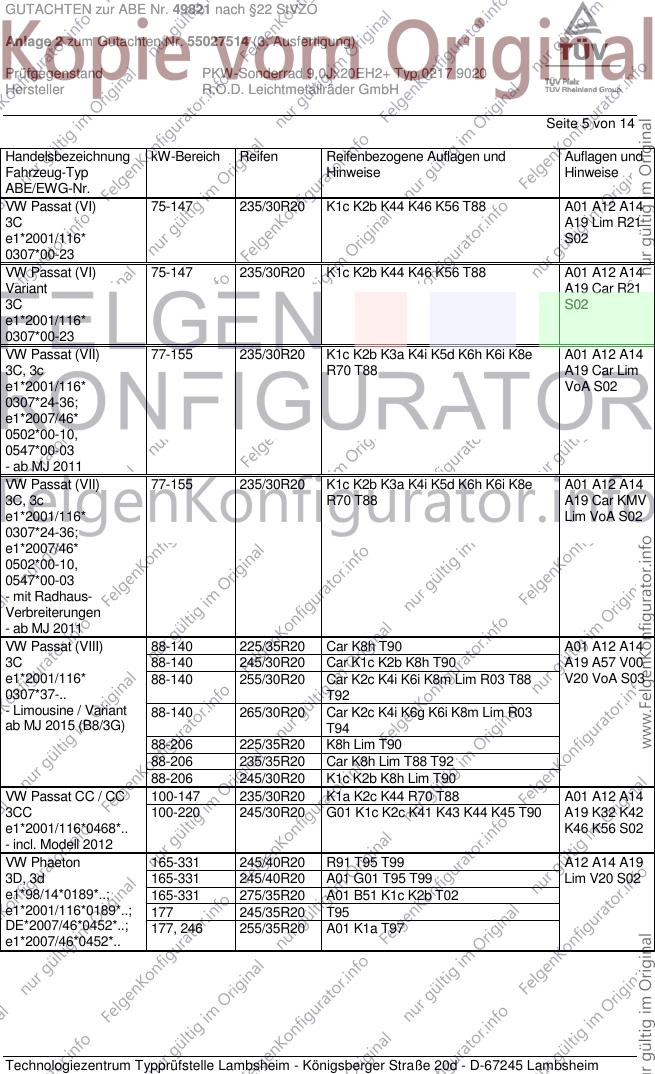

GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A01 A12 A14
3C A19 Lim R21
e1*2001/116* S02
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A01 A12 A14
Variant A19 Car R21
3C S02
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c R70 T88 A19 Car Lim
e1*2001/116* VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c R70 T88 A19 Car KMV
e1*2001/116* Lim VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 225/35R20 Car K8h T90 A01 A12 A14
3C 88-140 245/30R20 Car K1c K2b K8h T90 A19 A57 V00
e1*2001/116* 88-140 255/30R20 Car K2c K4i K6i K8m Lim R03 T88 V20 VoA S03
0307*37-.. T92
- Limousine / Variant 88-140 265/30R20 Car K2c K4i K6g K6i K8m Lim R03
ab MJ 2015 (B8/3G) T94
88-206 225/35R20 K8h Lim T90
88-206 235/35R20 Car K8h Lim T88 T92
88-206 245/30R20 K1c K2b K8h Lim T90
VW Passat CC / CC 100-147 235/30R20 K1a K2c K44 R70 T88 A01 A12 A14
3CC 100-220 245/30R20 G01 K1c K2c K41 K43 K44 K45 T90 A19 K32 K42
e1*2001/116*0468*.. K46 K56 S02
- incl. Modell 2012
VW Phaeton 165-331 245/40R20 R91 T95 T99 A12 A14 A19
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 Lim V20 S02
e1*98/14*0189*..; 165-331 275/35R20 A01 B51 K1c K2b T02
e1*2001/116*0189*..; 177 245/35R20 T95
DE*2007/46*0452*..; 177, 246 255/35R20 A01 K1a T97
e1*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

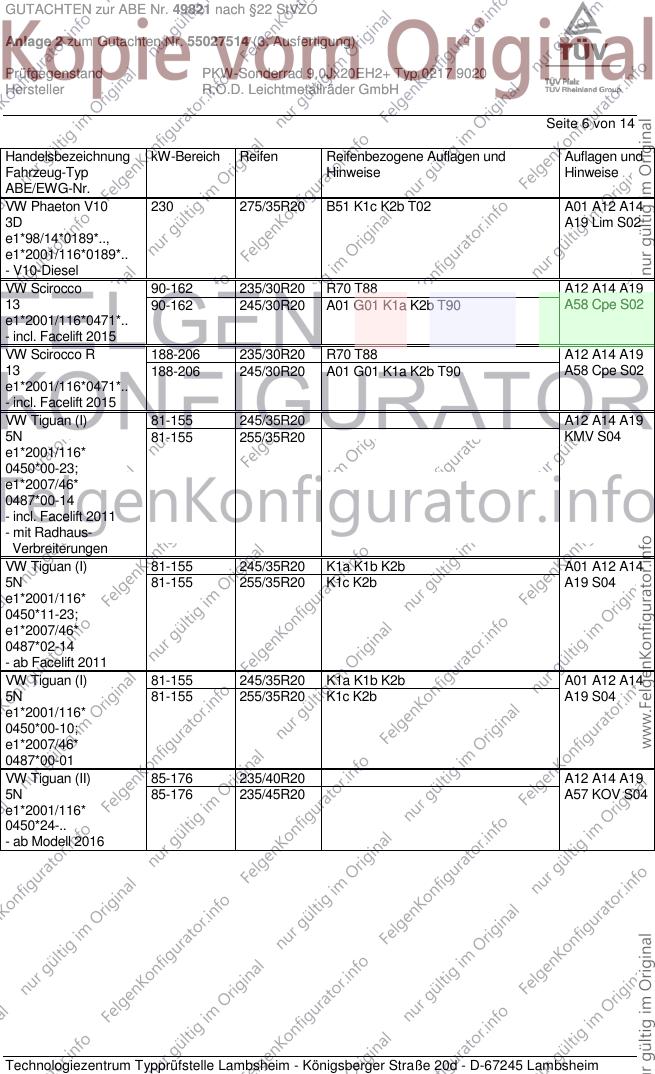

GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton V10 230 275/35R20 B51 K1c K2b T02 A01 A12 A14
3D A19 Lim S02
e1*98/14*0189*..,
e1*2001/116*0189*..
- V10-Diesel
VW Scirocco 90-162 235/30R20 R70 T88 A12 A14 A19
13 90-162 245/30R20 A01 G01 K1a K2b T90 A58 Cpe S02
e1*2001/116*0471*..
- incl. Facelift 2015
VW Scirocco R 188-206 235/30R20 R70 T88 A12 A14 A19
13 188-206 245/30R20 A01 G01 K1a K2b T90 A58 Cpe S02
e1*2001/116*0471*..
- incl. Facelift 2015
VW Tiguan (I) 81-155 245/35R20 A12 A14 A19
5N 81-155 255/35R20 KMV S04
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1a K1b K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2b A19 S04
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 245/35R20 K1a K1b K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2b A19 S04
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/40R20 A12 A14 A19
5N 85-176 235/45R20 A57 KOV S04
e1*2001/116*
0450*24-..
- ab Modell 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 14

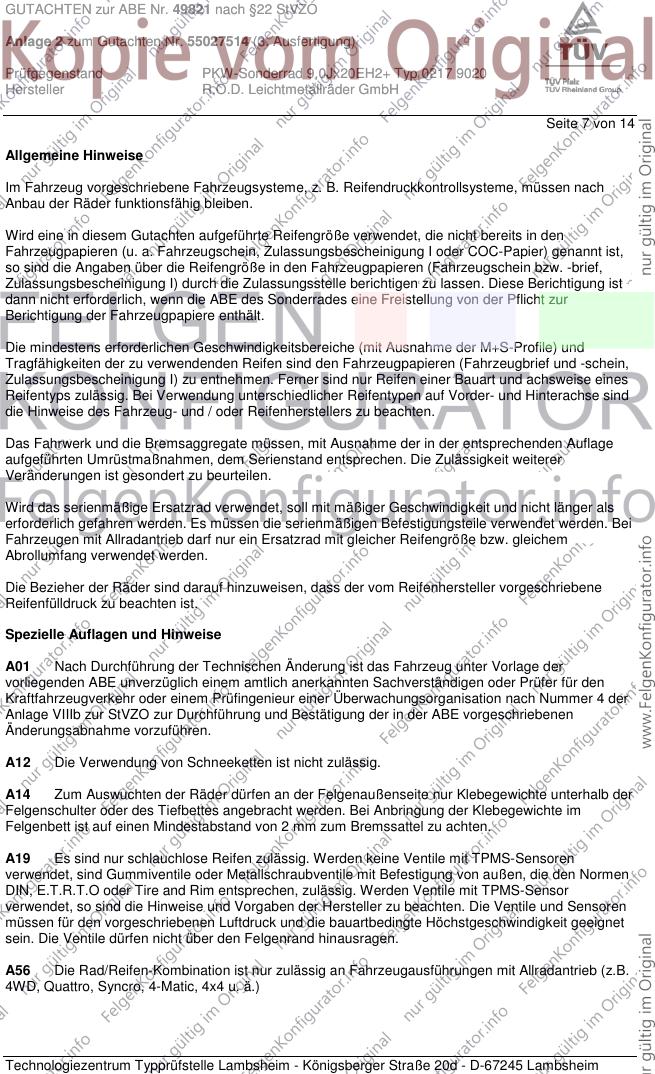

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 8 von 14

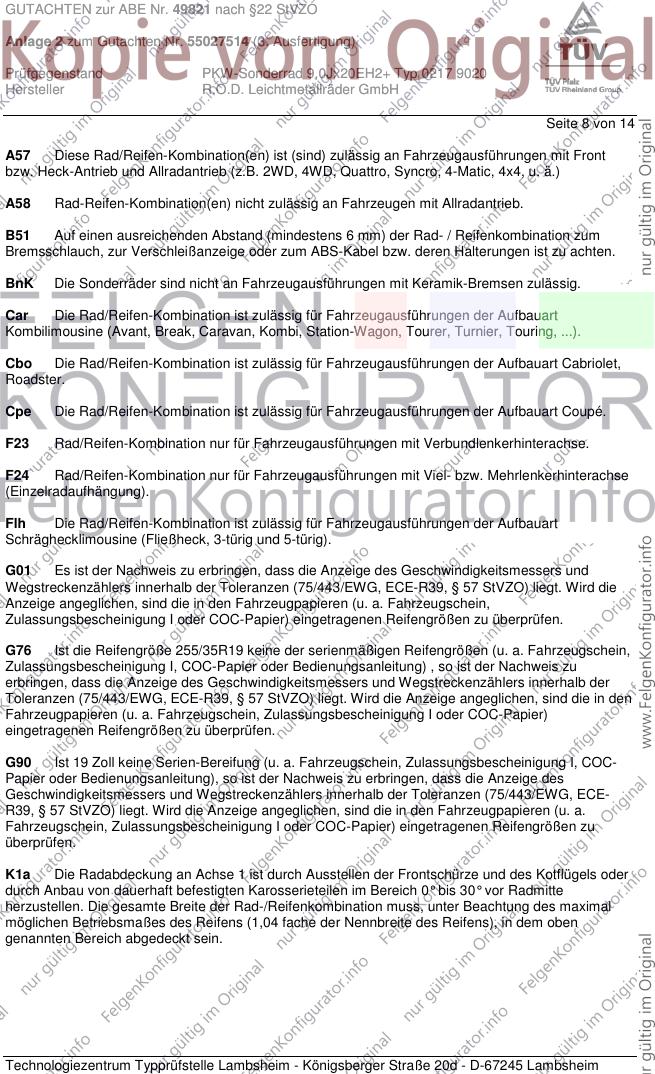

A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G76 Ist die Reifengröße 255/35R19 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 9 von 14

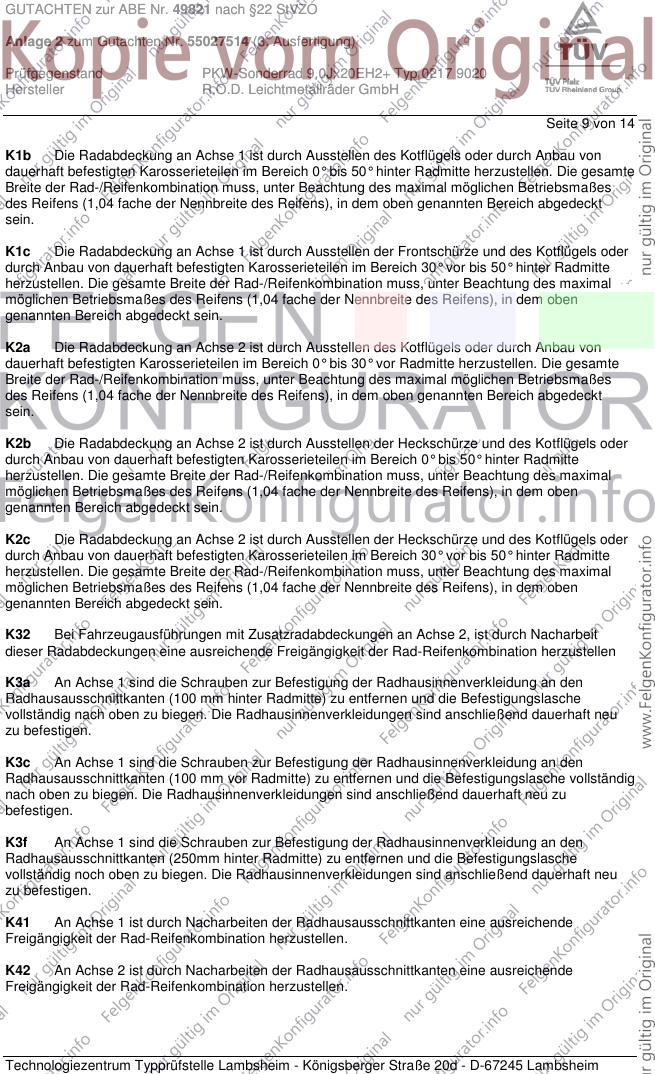

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 10 von 14

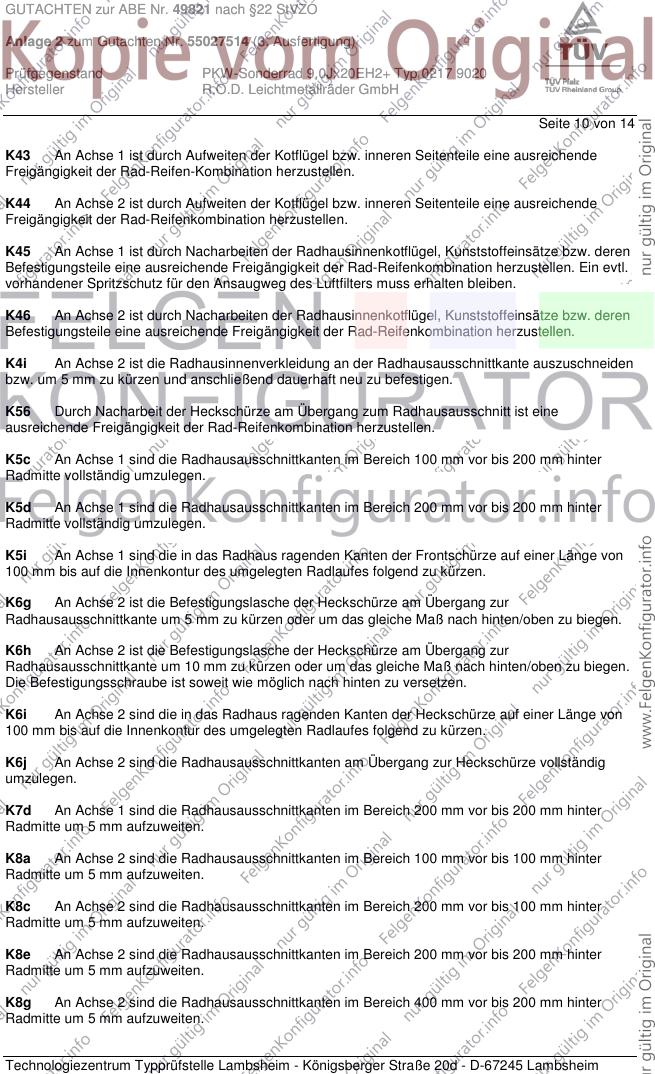

K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 11 von 14

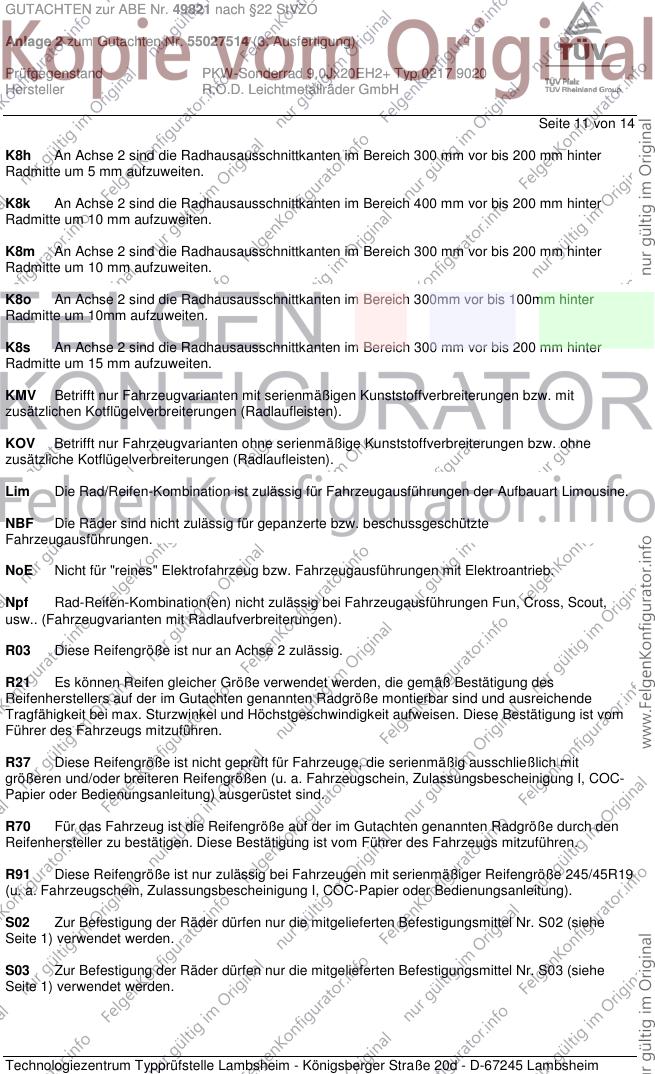

K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 12 von 14

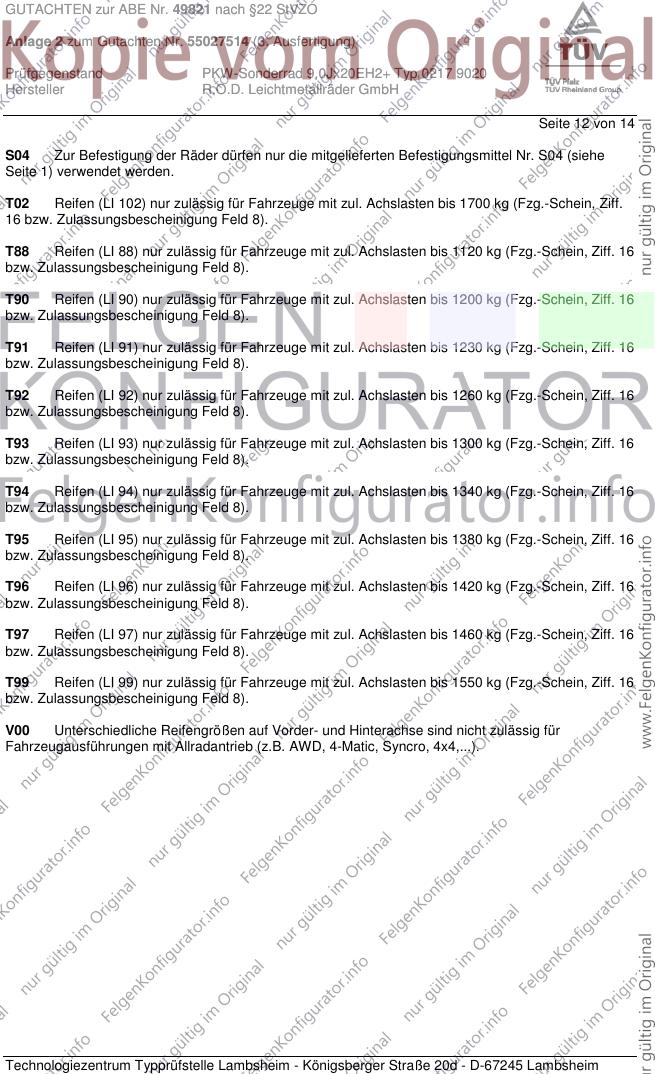

S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 13 von 14

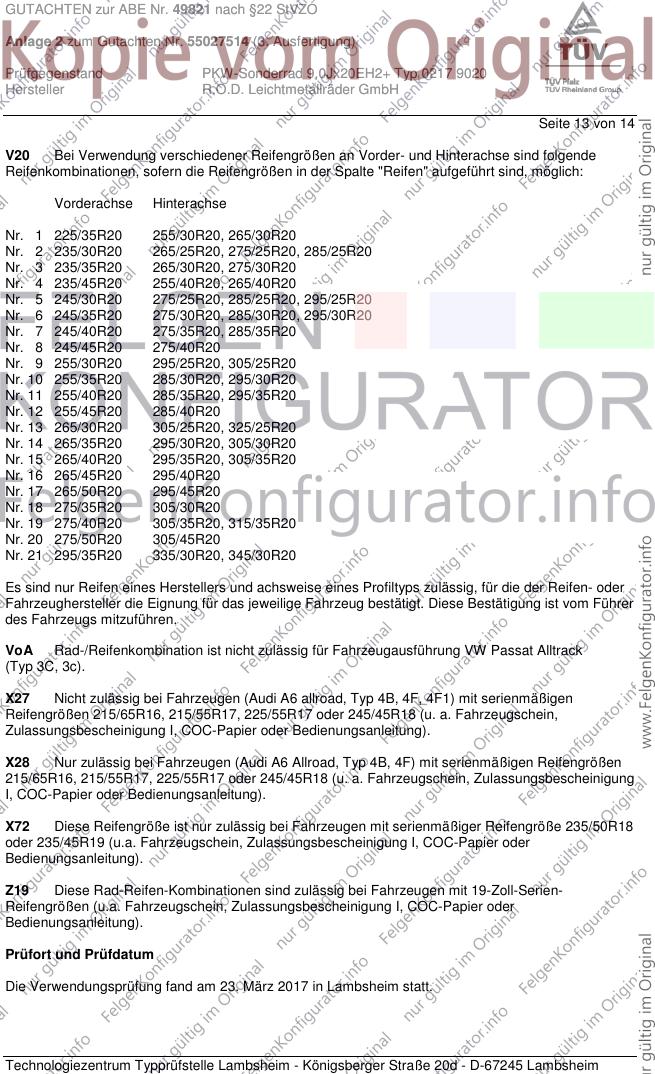

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. März 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49821 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55027514 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ 0217 9020
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 14 von 14

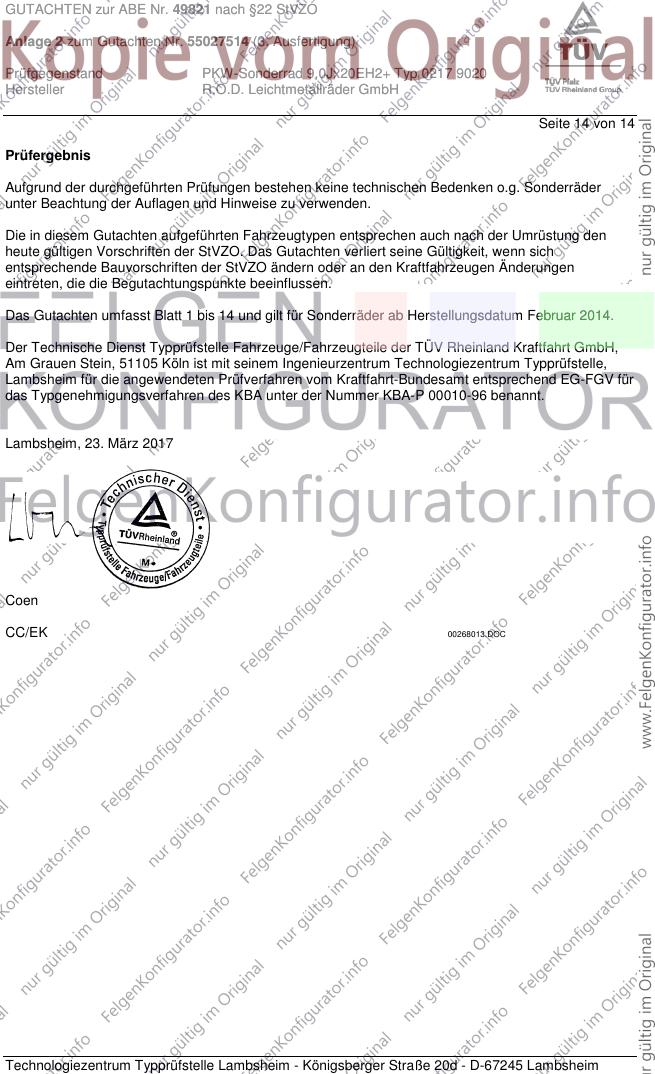

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Februar 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. März 2017
Coen
CC/EK 00268013.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
