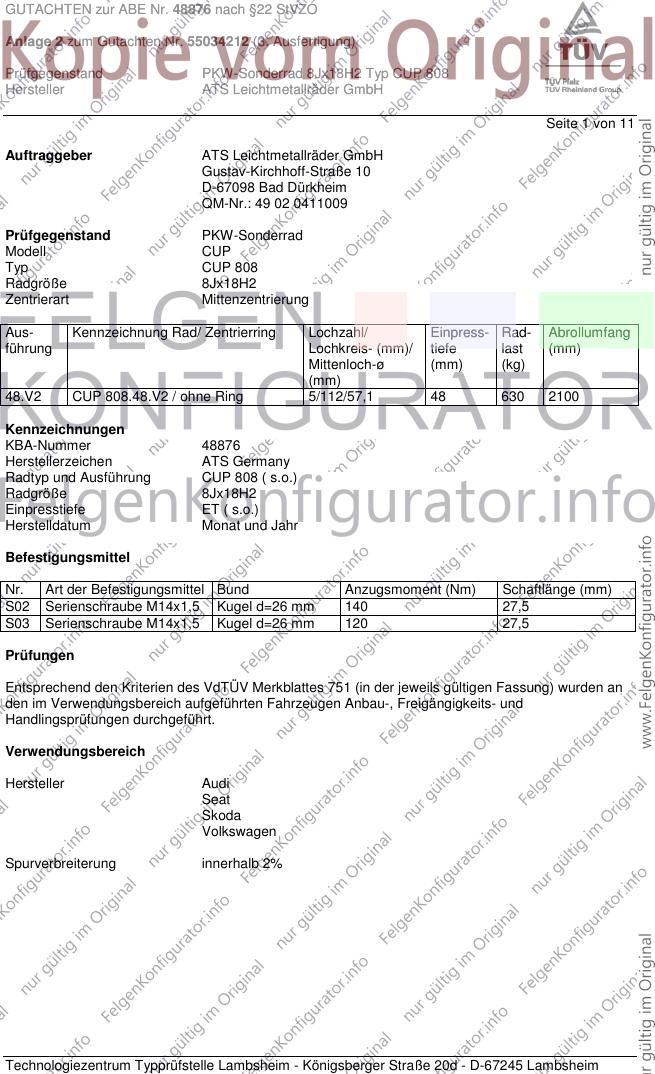

GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 11
Auftraggeber ATS Leichtmetallräder GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell CUP
Typ CUP 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
48.V2 CUP 808.48.V2 / ohne Ring 5/112/57,1 48 630 2100
Kennzeichnungen
KBA-Nummer 48876
Herstellerzeichen ATS Germany
Radtyp und Ausführung CUP 808 ( s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET ( s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel d=26 mm 140 27,5
S03 Serienschraube M14x1,5 Kugel d=26 mm 120 27,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/40R18 T85 T89 A12 A18 A57
8V 77-140 225/35R18 T87 A99 Cbo F24
e1*2007/46*0607*.. 77-140 225/40R18 Lim M01 S03
- Limousine / Cabrio 77-140 235/35R18
- incl. Facelift 2016 77-140 235/40R18 A01 G79
77-140 235/40R18 R69
Audi A3 Cabriolet 75-147 215/40R18 R37 T85 T89 A12 A18 A58
8P 75-147 225/35R18 A01 K1a K56 T87 A99 Cbo DB8
e1*2001/116*0456*.. 75-147 225/40R18 A01 K1a K56 M01 S03
Audi A3 Sportback 110 215/40R18 T89 A12 A18 A58
e-tron 110 225/35R18 T87 A99 F24 Flh
8V 110 225/40R18 M01 S03
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 215/40R18 R37 T85 T89 A12 A18 A99
8P, 8PA, 8PB 66-147 225/35R18 A01 K1a K56 T87 DB8 Flh M01
e1*2001/116*0217*..; 66-147 225/40R18 A01 K1a K56 S03
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/40R18 T85 T89 A12 A18 A57
8V 77-140 225/35R18 T83 T87 A99 F24 Flh
e1*2007/46*0607*.. 77-140 225/40R18 M01 S03
- incl. Facelift 2016
Audi A6 -/Avant 89-257 225/45R18 T91 T95 126 A12 A18 A99
4F, 4F1 89-257 235/40R18 T91 T93 126 Car Lim M01
e1*2001/116*0254*.., 89-257 245/40R18 T93 126 NBF V18 X27
e1*2001/116*0276*..; S03
e13*2007/46*1080*..
Audi TT (II) 118-155 225/40R18 A33 A18 A57 A99
8J 118-155 225/45R18 A33 AuT Cbo Cpe
e1*2001/116* 118-155 235/40R18 A12 M01 S03
0369*00-16; 118-155 245/40R18 A12
0374*00-01; 118-155 225/40R18 A33 M+S
0375*00 118-155 225/45R18 A33 M+S
118-155 235/40R18 A12 M+S
118-155 245/40R18 A12 M+S
Audi TT (III) 132-169 225/40R18 A33 A18 A57 A99
8J 132-169 225/45R18 A33 Cbo Cpe M01
e1*2001/116* 132-169 235/40R18 A12 V00 V18 S03
0369*17-.. 132-169 245/40R18 A12
ab MJ 2015 (8S)
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A12 A18
5P, 5PN 63-155 225/35R18 K1c T83 T87 A60 A99 Flh
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 KOV M01
e9*2007/46*0012*.. SeF Sth S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 215/40R18 R37 T85 T89 A12 A18 A58
1P, 1PN 63-155 225/35R18 R37 T83 T87 A99 DB8 Flh
e9*2001/116*0052*..; 63-155 225/40R18 M01 S03
e9*2007/46*0013*..
Seat Leon 81-135 215/40R18 T85 T89 A12 A18 A99
5F 81-135 225/35R18 T83 T87 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/40R18 KOV M01
S03
Seat Leon 63 - 110 215/40R18 T85 A12 A18 A58
5F 63 - 110 225/35R18 T83 A99 Car F23
e9*2007/46*0094*.. 63 - 110 225/40R18 Flh KOV M01
S03
Seat Leon X-Perience 81-135 215/45R18 A12 A18 A56
5F 81-135 225/40R18 A99 Car F24
e9*2007/46*0094*.. KMV M01
S03
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A12 A18 A99
1Z 55-147 225/40R18 T88 T89 T91 Car Lim M01
e11*2001/116*0230*..; Npf S03
e11*2007/46*0012*..
Skoda Octavia (III) 132 235/35R18 A58 A12 A18 A99
5E 132 235/40R18 A58 AuT Car F24
e11*2007/46* 77-132 215/40R18 A57 T85 T89 Lim M01 Npf
0243*00-19; 77-132 225/35R18 A57 T87 S03
e11*2007/46* 77-132 225/40R18 A57
0244*00-13
Skoda Octavia (III) 63-110 215/40R18 A12 A18 A58
5E 63-110 225/35R18 T87 A99 Car F23
e11*2007/46* 63-110 225/40R18 Lim M01 Npf
0243*00-19; 63-110 235/35R18 V18 S03
e11*2007/46* 63-110 235/40R18
0244*00-13
Skoda Octavia (III) 63-110 215/40R18 T85 T89 A12 A18 A58
5E 63-110 225/35R18 T83 T87 A99 Car F23
e11*2007/46* 63-110 225/40R18 Lim M01 Npf
0243*20-..; 63-110 235/35R18 A01 K2b V18 S03
e11*2007/46* 63-110 235/40R18 A01 K2b
0244*14-.. 63-110 245/35R18 A01 K2b K8g R03
ab Facelift 2017
Skoda Octavia Scout 103-118 225/45R18 A12 A18 A56
(II) 103-118 235/40R18 A01 K1a A99 Car KMV
1Z M01 S03
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Superb (II) 77-147 225/40R18 T92 A12 A18 A99
3T Car DB8 Lim
e11*2001/116* M01 S03
0326*00-31;
e11*2007/46*
0014*00-21
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 215/45R18 T89 T93 A12 A18 A57
5L 77-125 225/40R18 T89 T91 T92 A99 M01 S03
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93
77-125 245/40R18
VW Beetle, /Cabrio (II) 77-162 215/45R18 A12 A18 A58
16 77-162 215/50R18 R70 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 225/45R18 M01 S03
77-162 235/40R18
77-162 235/45R18
VW E-Golf (VII) 85, 100 215/40R18 T89 A12 A18 A58
AU 85, 100 225/35R18 T87 A99 F24 M01
e1*2007/46*0623*10-.. 85, 100 225/40R18 S03
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 215/40R18 T89 A12 A18 A58
AU 85, 100 225/35R18 T87 A99 F23 M01
e1*2007/46*0623*10-.. 85, 100 225/40R18 S03
- incl. Facelift 2017
VW EOS 85-184 215/45R18 A12 A18 A58
1F 85-184 225/40R18 A99 Cbo DB8
e1*2001/116*0349*.. 85-184 215/45R18 M+S M01 V18 S03
- incl. Facelift 2011 85-184 225/40R18 M+S
85-184 235/40R18
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A12 A18
1K 55-169 225/35R18 K1c R37 T83 T87 A99 DB8 M01
e1*2001/116* 55-169 225/40R18 K1c S03
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K1a K2b K56 T85 T89 A01 A12 A18
1KM 59-147 225/35R18 K1a K1b K2b K56 T83 T87 A58 A99 Car
e1*2001/116* 59-147 225/40R18 K1a K1b K2b K56 M01 S03
0328*00-14
VW Golf (VI) 59-173 215/40R18 T85 T89 A12 A18 A99
1K 59-173 225/35R18 A01 K1a K2b T83 T87 Cbo Flh M01
e1*2001/116 59-173 225/40R18 A01 K1a K2b S03
*0242*25-..; 59-173 235/35R18 A01 K1c K2b K3a K6g K8d T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 A01 K1c K2b K3a K6g K8d
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 T85 T89 A12 A18 A99
1KM 59-118 225/35R18 A01 K1a K2b K6g T83 T87 Car M01 S03
e1*2001/116*0328*..; 59-118 225/40R18 A01 K1a K2b K6g
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-162 215/40R18 T85 T89 A12 A18 A57
AU, AUV, 1K, 1KM 63-162 215/40R18 M+S T85 T89 A99 AuT Car
e1*2007/46*0623*..; 63-162 225/35R18 T83 T87 F24 Flh KOV
e1*2007/46*0627*..; 63-162 225/40R18 M01 NoE S03
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 90 215/40R18 T85 A12 A18 A58
AU, AUV, 1K, 1KM 63 - 90 225/35R18 T83 A99 Car F23
e1*2007/46*0623*..; 63 - 90 225/40R18 Flh KOV M01
e1*2007/46*0627*..; NoE S03
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 215/40R18 T89 A12 A18 A58
Hybrid 110 225/35R18 T87 A99 F24 M01
AU 110 225/40R18 S03
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf Plus 55-125 215/40R18 T85 T89 A12 A18 A58
1KP 55-125 225/40R18 T88 T89 A99 M01 S03
e1*2001/116*0304*..; 55-85 225/35R18 T87
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 215/40R18 T85 T89 A12 A18 A58
AUV, 1KM 92, 110 225/35R18 T83 T87 A99 F24 M01
e1*2007/46*0627*..; 92, 110 225/40R18 S03
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 215/40R18 T85 A12 A18 A58
AUV, 1KM 63-85 225/35R18 T83 A99 F23 M01
e1*2007/46*0627*..; 63-85 225/40R18 S03
e1*2007/46*0492*08-..
VW Jetta 77 - 155 205/40R18 T86 A12 A18 A58
16, 16H 77 - 155 215/40R18 T89 A99 M01 Sth
e1*2007/46*0539*..; 77 - 155 225/40R18 A01 K1a K1b K2b V18 S03
e1*2007/46*0584*.. 77 - 155 235/35R18 A01 K1c K2b K3a K6g K8e T86
77 - 155 235/40R18 A01 K1c K2b K3a K6g K8e
77 - 155 245/35R18 A01 K2b K6g K8e R03
VW Jetta 66-147 215/40R18 K1a K2b K56 T85 T89 A01 A12 A18
1KM 66-147 225/35R18 K1a K1b K2b K56 T83 T87 A58 A99 M01
e1*2001/116*0328*.. 66-147 225/40R18 K1a K1b K2b K56 Sth S03
VW Passat (VI) 75-147 215/45R18 A12 A18 A99
3C 75-147 225/40R18 T88 T89 DB8 Lim M01
e1*2001/116* 75-147 235/40R18 V18 S03
0307*00-23
VW Passat (VI) 75-147 215/45R18 T89 T93 126 A12 A18 A99
Variant 75-147 225/40R18 T88 T89 T91 126 Car DB8 M01
3C 75-147 235/40R18 126 V18 S03
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A18 A99
3C, 3c 77-155 225/40R18 T88 T92 Car DB8 Lim
e1*2001/116* 77-155 235/40R18 M01 V18 VoA
0307*24-36; 77-155 245/35R18 A01 K2b R03 T88 T92 S03
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A18 A99
3C, 3c 77-155 225/40R18 T88 T92 Car DB8 KMV
e1*2001/116* 77-155 235/40R18 Lim M01 V18
0307*24-36; 77-155 245/35R18 R03 T88 T92 VoA S03
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Touran (II) 81-140 215/45R18 A90 T89 T93 126 A18 A58 A99
1T 81-140 225/45R18 A01 A12 K1a 126 M01 S02
e1*2001/116* 81-140 235/45R18 A01 A12 K1a 126
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 11

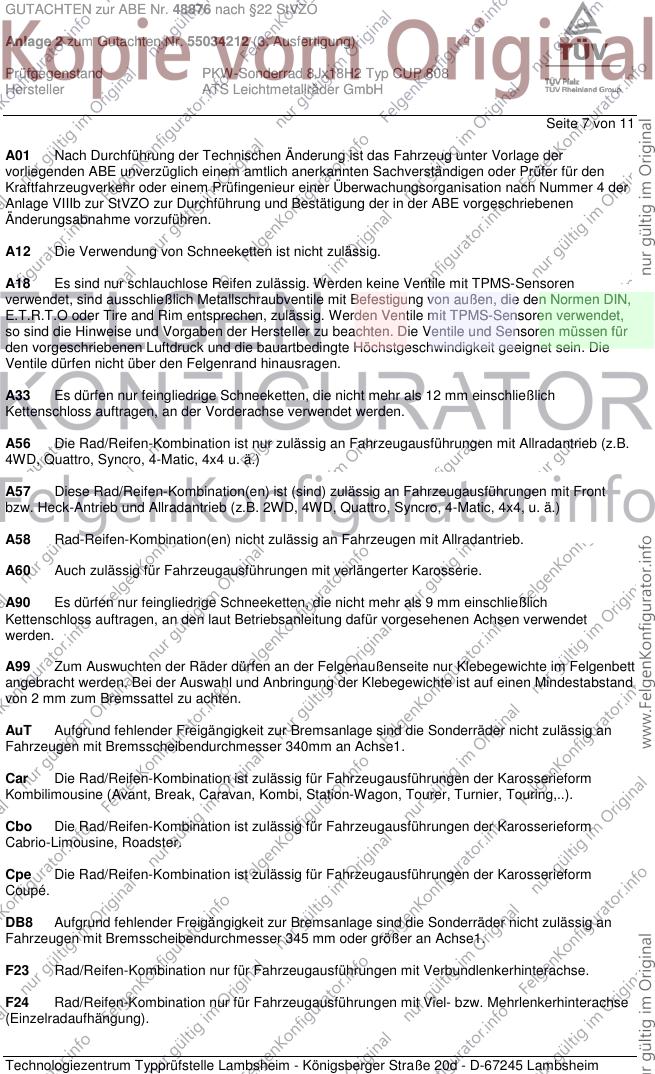

A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 11

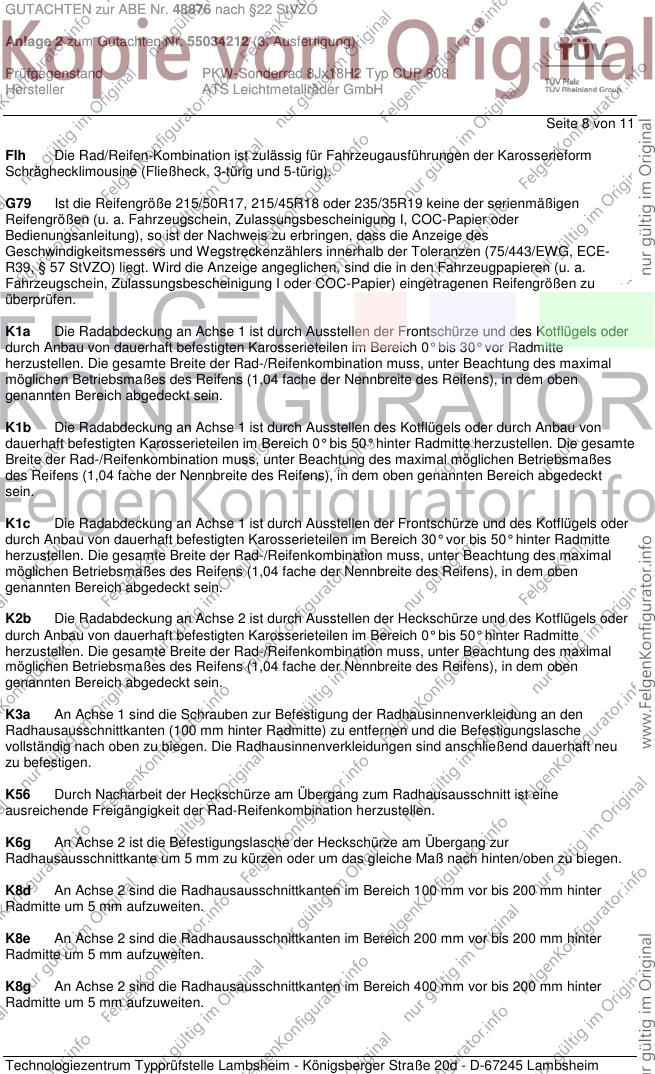

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 11
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 11
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48876 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55034212 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ CUP 808
Hersteller ATS Leichtmetallräder GmbH
Seite 11 von 11
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Oktober 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Oktober 2017
Blauth 00280850.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
