Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46943*06
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: SH880
§ 22 46943*06
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 46943
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

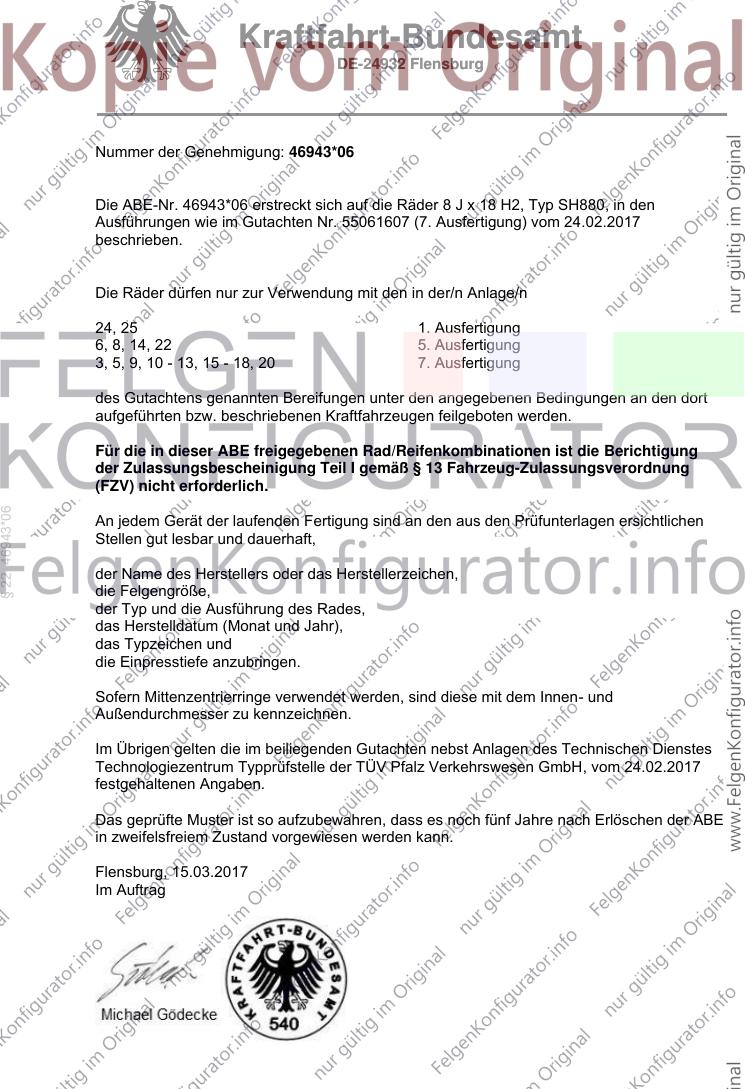

Nummer der Genehmigung: 46943*06
Die ABE-Nr. 46943*06 erstreckt sich auf die Räder 8 J x 18 H2, Typ SH880, in den
Ausführungen wie im Gutachten Nr. 55061607 (7. Ausfertigung) vom 24.02.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
24, 25 1. Ausfertigung
6, 8, 14, 22 5. Ausfertigung
3, 5, 9, 10 - 13, 15 - 18, 20 7. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
§ 22 46943*06
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 24.02.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 15.03.2017
Im Auftrag

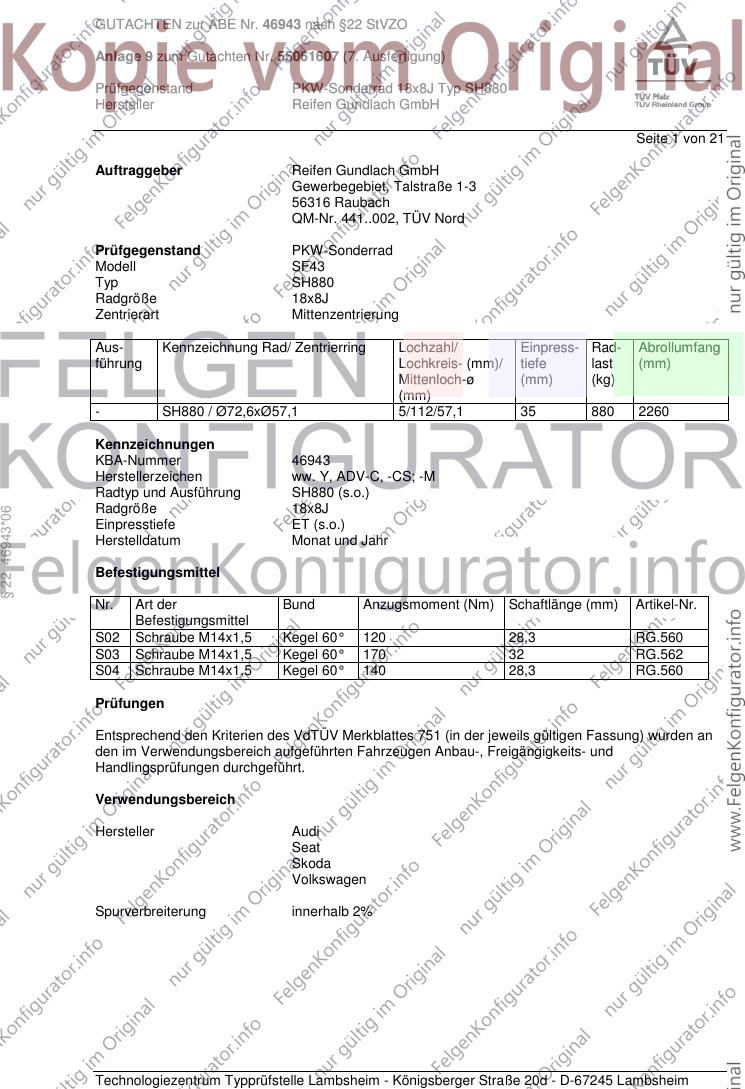

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 1 von 21
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH880
Radgröße 18x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH880 / Ø72,6xØ57,1 5/112/57,1 35 880 2260
Kennzeichnungen
KBA-Nummer 46943
Herstellerzeichen ww. Y, ADV-C, -CS; -M
Radtyp und Ausführung SH880 (s.o.)
Radgröße 18x8J
§ 22 46943*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562
S04 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 2 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/40R18 K1a K2b T85 T89 A01 A12 A15
8V 77-140 225/35R18 K1a K2b T87 A18 A57 Cbo
e1*2007/46*0607*.. 77-140 225/40R18 K1a K2b F24 Lim V00
- Limousine / Cabrio 77-140 235/35R18 K1a K1b K2b K6g K8h V18 S02
- incl. Facelift 2016 77-140 235/40R18 G79 K1a K1b K2b K6g K8h
77-140 245/35R18 K1a K1b K2b K6g K8h
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A12 A15
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A18 A58 Cbo
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 S02
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A12 A15
8P, 8PA A18 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A12 A15
8P, 8PA, 8PB 66-147 225/35R18 K1c K2b K46 K56 T87 A18 Flh S02
e1*2001/116*0217*..; 66-147 225/40R18 K1c K2b K46 K56
e1*2001/116*0241*..;
§ 22 46943*06
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/40R18 K1c K2b K3a K4i K5d K6g K8h T85 A01 A12 A15
8V T89 A18 A57 F24
e1*2007/46*0607*.. 77-140 225/35R18 K1c K2b K3a K4i K5d K6g K8h T83 Flh V00 V18
- incl. Facelift 2016 T87 S02
77-140 225/40R18 K1c K2b K3a K4i K5d K6g K8h
77-140 235/35R18 K1c K2b K3a K4i K5d K6h K8m T86
T90
77-140 245/35R18 K2c K4i K6h K8s R03
Audi A4 74-188 225/40R18 K1a K1b K2b T88 T89 T91 A01 A12 A15
8E 74-188 235/40R18 K1c K2b K44 K46 A18 Car Lim
e1*98/14*0151*.., 74-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 V18 S02
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 55-169 205/45R18 K1c K46 R37 R70 T86 T90 A01 A12 A15
B5 55-169 225/40R18 K1c K2b K41 K45 K46 T88 T89 A18 Au7 Au9
e1*93/81*0013*.. , 55-169 235/40R18 G01 K1c K2b K41 K45 K46 Car Lim V18
e1*98/14*0013*.. 55-169 245/35R18 K1c K2b K41 K45 K46 T88 T89 S02
Audi A4 162 225/40R18 K1a K1b K2b T88 T89 T91 A01 A12 A15
QB6 162 235/40R18 K1c K2b K44 K46 A18 Car Cbo
e1*2001/116*0243*.. 162 245/35R18 K1c K2b K44 K46 T88 T89 Lim V18 S02
162 255/35R18 K2c K44 K46 R03 R70
Audi A4 Cabriolet 96-188 225/40R18 K1a K2b T88 T89 T91 T92 A01 A12 A15
8H 96-188 235/40R18 K1c K2b K44 K46 T91 T93 A18 Cbo V18
e1*98/14*0177*.., 96-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 S02
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 S4 253 225/40R18 K1a K1b K2b M+S T92 A01 A12 A15
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A18 Car Cbo
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 R70 Lim V18 S02
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

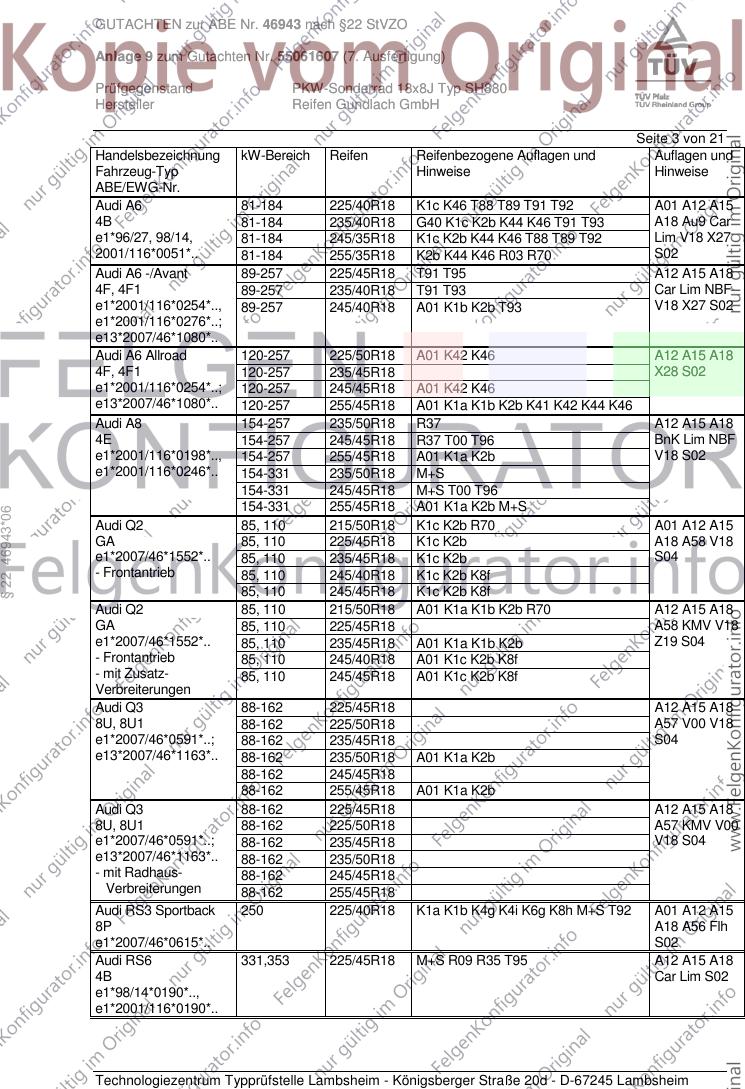

GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 81-184 225/40R18 K1c K46 T88 T89 T91 T92 A01 A12 A15
4B 81-184 235/40R18 G40 K1c K2b K44 K46 T91 T93 A18 Au9 Car
e1*96/27, 98/14, 81-184 245/35R18 K1c K2b K44 K46 T88 T89 T92 Lim V18 X27
2001/116*0051*.. 81-184 255/35R18 K2b K44 K46 R03 R70 S02
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A15 A18
4F, 4F1 89-257 235/40R18 T91 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 A01 K1b K2b T93 V18 X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/50R18 A01 K42 K46 A12 A15 A18
4F, 4F1 120-257 235/45R18 X28 S02
e1*2001/116*0254*..; 120-257 245/45R18 A01 K42 K46
e13*2007/46*1080*.. 120-257 255/45R18 A01 K1a K1b K2b K41 K42 K44 K46
Audi A8 154-257 235/50R18 R37 A12 A15 A18
4E 154-257 245/45R18 R37 T00 T96 BnK Lim NBF
e1*2001/116*0198*.., 154-257 255/45R18 A01 K1a K2b V18 S02
e1*2001/116*0246*.. 154-331 235/50R18 M+S
154-331 245/45R18 M+S T00 T96
154-331 255/45R18 A01 K1a K2b M+S
§ 22 46943*06
Audi Q2 85, 110 215/50R18 K1c K2b R70 A01 A12 A15
GA 85, 110 225/45R18 K1c K2b A18 A58 V18
e1*2007/46*1552*.. 85, 110 235/45R18 K1c K2b S04
- Frontantrieb 85, 110 245/40R18 K1c K2b K8f
85, 110 245/45R18 K1c K2b K8f
Audi Q2 85, 110 215/50R18 A01 K1a K1b K2b R70 A12 A15 A18
GA 85, 110 225/45R18 A58 KMV V18
e1*2007/46*1552*.. 85, 110 235/45R18 A01 K1a K1b K2b Z19 S04
- Frontantrieb 85, 110 245/40R18 A01 K1c K2b K8f
- mit Zusatz- 85, 110 245/45R18 A01 K1c K2b K8f
Verbreiterungen
Audi Q3 88-162 225/45R18 A12 A15 A18
8U, 8U1 88-162 225/50R18 A57 V00 V18
e1*2007/46*0591*..; 88-162 235/45R18 S04
e13*2007/46*1163*.. 88-162 235/50R18 A01 K1a K2b
88-162 245/45R18
88-162 255/45R18 A01 K1a K2b
Audi Q3 88-162 225/45R18 A12 A15 A18
8U, 8U1 88-162 225/50R18 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/45R18 V18 S04
e13*2007/46*1163*.. 88-162 235/50R18
- mit Radhaus- 88-162 245/45R18
Verbreiterungen 88-162 255/45R18
Audi RS3 Sportback 250 225/40R18 K1a K1b K4g K4i K6g K8h M+S T92 A01 A12 A15
8P A18 A56 Flh
e1*2007/46*0615*.. S02
Audi RS6 331,353 225/45R18 M+S R09 R35 T95 A12 A15 A18
4B Car Lim S02
e1*98/14*0190*..,
e1*2001/116*0190*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3 206-228 215/40R18 K1a K2b M+S T85 T89 A01 A12 A15
8V 206-228 225/35R18 K1a K2b T87 A18 A56 Cbo
e1*2007/46*0607*.. 206-228 225/40R18 K1a K2b F24 Lim S02
- Limousine / Cabrio 206-228 235/35R18 K1a K1b K2b K6g K8h
- incl. Facelift 2016 206-228 235/40R18 K1a K1b K2b K6g K8h
206-228 245/35R18 K1a K1b K2b K6g K8h
Audi S3, -/Sportback 206-228 215/40R18 K1c K2b K3a K4i K5d K6g K8h M+S A01 A12 A15
8V T89 A18 A56 F24
e1*2007/46*0607*.. 206-228 225/40R18 K1c K2b K3a K4i K5d K6g K8h Flh S02
- incl. Facelift 2016 206-228 235/35R18 K1c K2b K3a K4i K5d K6h K8m T90
Audi TT (II) 118-155 225/40R18 K46 K56 A01 A12 A15
8J 118-155 225/45R18 K46 K56 A18 A57 Cbo
e1*2001/116* 118-155 235/40R18 K1a K1b K46 K56 Cpe S02
0369*00-16; 118-155 245/40R18 K1c K2b K44 K46 K56
0374*00-01; 118-200 225/40R18 K46 K56 M+S
0375*00 118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K1a K1b K46 K56 M+S
118-200 245/40R18 K1c K2b K44 K46 K56 M+S
Audi TT (III) 132-169 225/40R18 A12 A15 A18
§ 22 46943*06
8J 132-169 225/45R18 A57 Cbo Cpe
e1*2001/116* 132-169 235/40R18 A01 K1a K2b K6g K8c V00 V18 S02
0369*17-.. 132-169 245/40R18 A01 K1a K2b K6g K8c
ab MJ 2015 (8S)
Audi TTS (III) 210, 228 225/40R18 M+S A12 A15 A18
8J 210, 228 225/45R18 M+S A56 Cbo Cpe
e1*2001/116* 210, 228 235/40R18 A01 K1a K2b K6g K8c M+S S02
0369*18-.. 210, 228 245/40R18 A01 K1a K2b K6g K8c M+S
ab MJ 2015 (8S)
Seat Alhambra 85-162 215/45R18 T93 A12 A15 A18
7N 85-162 225/45R18 T95 A57 S04
e1*2007/46*0402*..; 85-162 235/40R18 A01 K2b T93 T95
e1*2007/46*0435*.. 85-162 235/45R18 A01 K2b T94 T98
- incl- Facelift 2015 85-162 245/40R18 A01 K2b T93 T97
Seat Altea / Toledo 63-155 215/40R18 K1c K2b K46 K56 T85 T89 A01 A12 A15
5P, 5PN 63-155 225/35R18 K1c K2b K44 K46 K56 T83 T87 A18 A60 Flh
e9*2001/116*0050*..; 63-155 225/40R18 K1c K2b K41 K44 K46 K56 T88 T91 KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Ateca 85, 110 215/50R18 A01 A12 K1a K1b K2b R70 A15 A18 A58
5FP 85, 110 225/45R18 A13 F23 V18 S04
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01 K1c K2b
- Frontantrieb 85, 110 235/45R18 A01 A12 K1a K1b K2b
85, 110 245/40R18 A01 A12 K1c K2b
85, 110 245/45R18 A01 A12 K1c K2b
Seat Ateca 4drive 110, 140 215/50R18 A01 A12 K1a K1b K2b R70 A15 A18 A56
5FP 110, 140 225/45R18 A13 F24 S04
e9*2007/46*6394*.. 110, 140 225/50R18 A01 A12 K1c K2b
110, 140 235/45R18 A01 A12 K1a K1b K2b
110, 140 245/45R18 A01 A12 K1c K2b
110, 140 255/45R18 A01 A12 K1c K2b K6v K8c

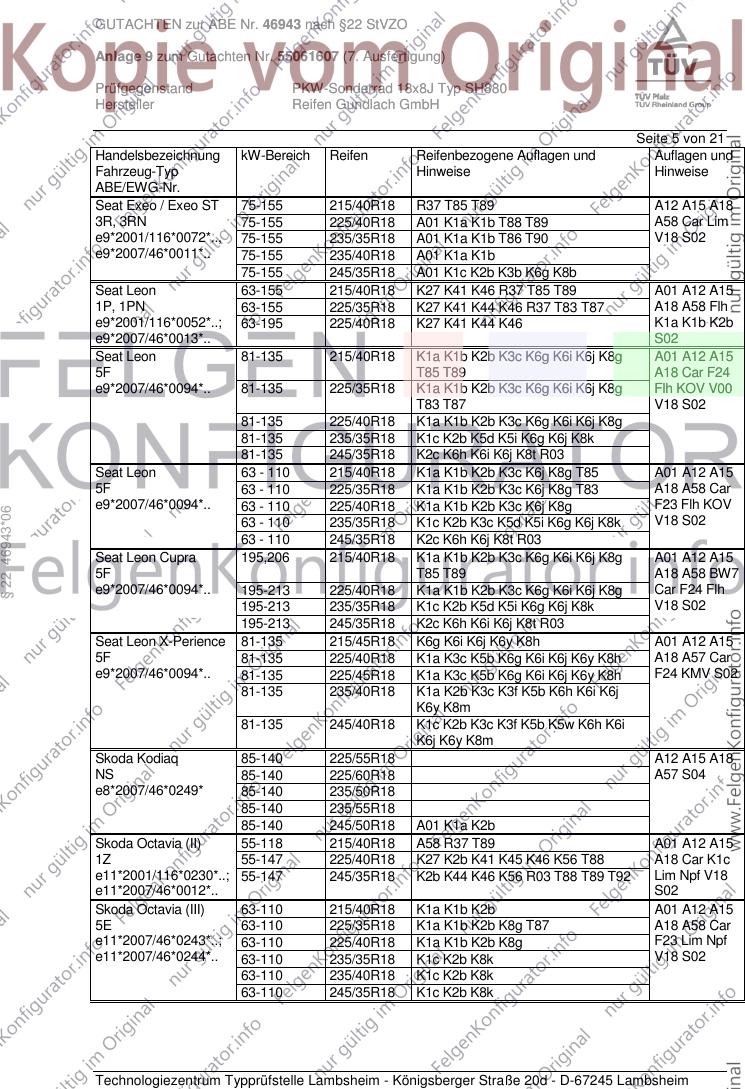

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 215/40R18 R37 T85 T89 A12 A15 A18
3R, 3RN 75-155 225/40R18 A01 K1a K1b T88 T89 A58 Car Lim
e9*2001/116*0072*.., 75-155 235/35R18 A01 K1a K1b T86 T90 V18 S02
e9*2007/46*0011*.. 75-155 235/40R18 A01 K1a K1b
75-155 245/35R18 A01 K1c K2b K3b K6g K8b
Seat Leon 63-155 215/40R18 K27 K41 K46 R37 T85 T89 A01 A12 A15
1P, 1PN 63-155 225/35R18 K27 K41 K44 K46 R37 T83 T87 A18 A58 Flh
e9*2001/116*0052*..; 63-195 225/40R18 K27 K41 K44 K46 K1a K1b K2b
e9*2007/46*0013*.. S02
Seat Leon 81-135 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A15
5F T85 T89 A18 Car F24
e9*2007/46*0094*.. 81-135 225/35R18 K1a K1b K2b K3c K6g K6i K6j K8g Flh KOV V00
T83 T87 V18 S02
81-135 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g
81-135 235/35R18 K1c K2b K5d K5i K6g K6j K8k
81-135 245/35R18 K2c K6h K6i K6j K8t R03
Seat Leon 63 - 110 215/40R18 K1a K1b K2b K3c K6j K8g T85 A01 A12 A15
5F 63 - 110 225/35R18 K1a K1b K2b K3c K6j K8g T83 A18 A58 Car
e9*2007/46*0094*.. 63 - 110 225/40R18 K1a K1b K2b K3c K6j K8g F23 Flh KOV
§ 22 46943*06
63 - 110 235/35R18 K1c K2b K3c K5d K5i K6g K6j K8k V18 S02
63 - 110 245/35R18 K2c K6h K6j K8t R03
Seat Leon Cupra 195,206 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A15
5F T85 T89 A18 A58 BW7
e9*2007/46*0094*.. 195-213 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g Car F24 Flh
195-213 235/35R18 K1c K2b K5d K5i K6g K6j K8k V18 S02
195-213 245/35R18 K2c K6h K6i K6j K8t R03
Seat Leon X-Perience 81-135 215/45R18 K6g K6i K6j K6y K8h A01 A12 A15
5F 81-135 225/40R18 K1a K3c K5b K6g K6i K6j K6y K8h A18 A57 Car
e9*2007/46*0094*.. 81-135 225/45R18 K1a K3c K5b K6g K6i K6j K6y K8h F24 KMV S02
81-135 235/40R18 K1a K2b K3c K3f K5b K6h K6i K6j
K6y K8m
81-135 245/40R18 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m
Skoda Kodiaq 85-140 225/55R18 A12 A15 A18
NS 85-140 225/60R18 A57 S04
e8*2007/46*0249* 85-140 235/50R18
85-140 235/55R18
85-140 245/50R18 A01 K1a K2b
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A01 A12 A15
1Z 55-147 225/40R18 K27 K2b K41 K45 K46 K56 T88 A18 Car K1c
e11*2001/116*0230*..; 55-147 245/35R18 K2b K44 K46 K56 R03 T88 T89 T92 Lim Npf V18
e11*2007/46*0012*.. S02
Skoda Octavia (III) 63-110 215/40R18 K1a K1b K2b A01 A12 A15
5E 63-110 225/35R18 K1a K1b K2b K8g T87 A18 A58 Car
e11*2007/46*0243*..; 63-110 225/40R18 K1a K1b K2b K8g F23 Lim Npf
e11*2007/46*0244*.. 63-110 235/35R18 K1c K2b K8k V18 S02
63-110 235/40R18 K1c K2b K8k
63-110 245/35R18 K1c K2b K8k

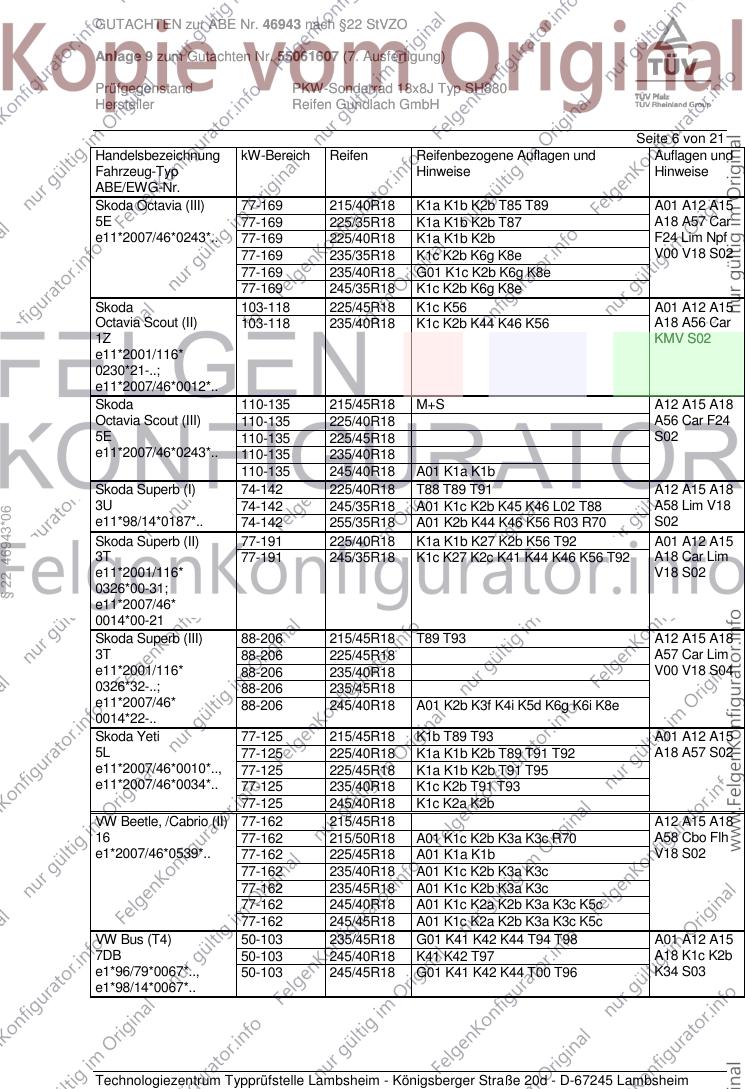

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 77-169 215/40R18 K1a K1b K2b T85 T89 A01 A12 A15
5E 77-169 225/35R18 K1a K1b K2b T87 A18 A57 Car
e11*2007/46*0243*.. 77-169 225/40R18 K1a K1b K2b F24 Lim Npf
77-169 235/35R18 K1c K2b K6g K8e V00 V18 S02
77-169 235/40R18 G01 K1c K2b K6g K8e
77-169 245/35R18 K1c K2b K6g K8e
Skoda 103-118 225/45R18 K1c K56 A01 A12 A15
Octavia Scout (II) 103-118 235/40R18 K1c K2b K44 K46 K56 A18 A56 Car
1Z KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda 110-135 215/45R18 M+S A12 A15 A18
Octavia Scout (III) 110-135 225/40R18 A56 Car F24
5E 110-135 225/45R18 S02
e11*2007/46*0243*.. 110-135 235/40R18
110-135 245/40R18 A01 K1a K1b
Skoda Superb (I) 74-142 225/40R18 T88 T89 T91 A12 A15 A18
3U 74-142 245/35R18 A01 K1c K2b K45 K46 L02 T88 A58 Lim V18
§ 22 46943*06
e11*98/14*0187*.. 74-142 255/35R18 A01 K2b K44 K46 K56 R03 R70 S02
Skoda Superb (II) 77-191 225/40R18 K1a K1b K27 K2b K56 T92 A01 A12 A15
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 T92 A18 Car Lim
e11*2001/116* V18 S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 T89 T93 A12 A15 A18
3T 88-206 225/45R18 A57 Car Lim
e11*2001/116* 88-206 235/40R18 V00 V18 S04
0326*32-..; 88-206 235/45R18
e11*2007/46* 88-206 245/40R18 A01 K2b K3f K4i K5d K6g K6i K8e
0014*22-..
Skoda Yeti 77-125 215/45R18 K1b T89 T93 A01 A12 A15
5L 77-125 225/40R18 K1a K1b K2b T89 T91 T92 A18 A57 S02
e11*2007/46*0010*.., 77-125 225/45R18 K1a K1b K2b T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 K1c K2b T91 T93
77-125 245/40R18 K1c K2a K2b
VW Beetle, /Cabrio (II) 77-162 215/45R18 A12 A15 A18
16 77-162 215/50R18 A01 K1c K2b K3a K3c R70 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 225/45R18 A01 K1a K1b V18 S02
77-162 235/40R18 A01 K1c K2b K3a K3c
77-162 235/45R18 A01 K1c K2b K3a K3c
77-162 245/40R18 A01 K1c K2a K2b K3a K3c K5c
77-162 245/45R18 A01 K1c K2a K2b K3a K3c K5c
VW Bus (T4) 50-103 235/45R18 G01 K41 K42 K44 T94 T98 A01 A12 A15
7DB 50-103 245/40R18 K41 K42 T97 A18 K1c K2b
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K44 T00 T96 K34 S03
e1*98/14*0067*..

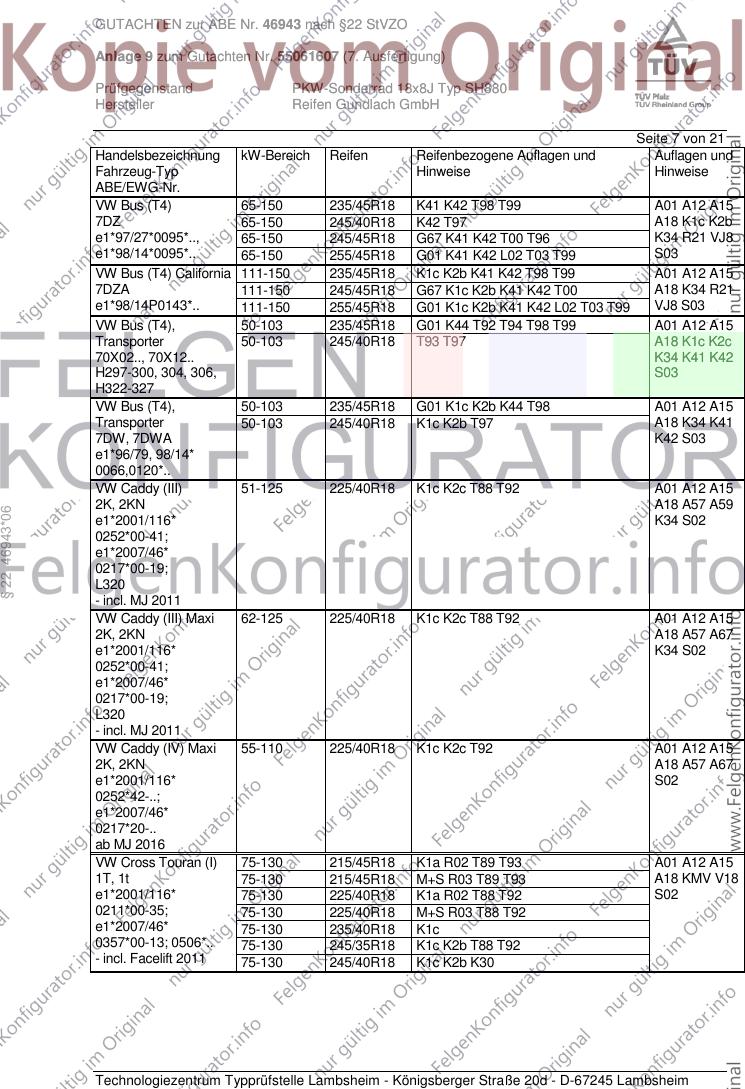

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus (T4) 65-150 235/45R18 K41 K42 T98 T99 A01 A12 A15
7DZ 65-150 245/40R18 K42 T97 A18 K1c K2b
e1*97/27*0095*.., 65-150 245/45R18 G67 K41 K42 T00 T96 K34 R21 VJ8
e1*98/14*0095*.. 65-150 255/45R18 G01 K41 K42 L02 T03 T99 S03
VW Bus (T4) California 111-150 235/45R18 K1c K2b K41 K42 T98 T99 A01 A12 A15
7DZA 111-150 245/45R18 G67 K1c K2b K41 K42 T00 A18 K34 R21
e1*98/14P0143*.. 111-150 255/45R18 G01 K1c K2b K41 K42 L02 T03 T99 VJ8 S03
VW Bus (T4), 50-103 235/45R18 G01 K44 T92 T94 T98 T99 A01 A12 A15
Transporter 50-103 245/40R18 T93 T97 A18 K1c K2c
70X02.., 70X12.. K34 K41 K42
H297-300, 304, 306, S03
H322-327
VW Bus (T4), 50-103 235/45R18 G01 K1c K2b K44 T98 A01 A12 A15
Transporter 50-103 245/40R18 K1c K2b T97 A18 K34 K41
7DW, 7DWA K42 S03
e1*96/79, 98/14*
0066,0120*..
VW Caddy (III) 51-125 225/40R18 K1c K2c T88 T92 A01 A12 A15
2K, 2KN A18 A57 A59
§ 22 46943*06
e1*2001/116* K34 S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 225/40R18 K1c K2c T88 T92 A01 A12 A15
2K, 2KN A18 A57 A67
e1*2001/116* K34 S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 225/40R18 K1c K2c T92 A01 A12 A15
2K, 2KN A18 A57 A67
e1*2001/116* S02
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 215/45R18 K1a R02 T89 T93 A01 A12 A15
1T, 1t 75-130 215/45R18 M+S R03 T89 T93 A18 KMV V18
e1*2001/116* 75-130 225/40R18 K1a R02 T88 T92 S02
0211*00-35; 75-130 225/40R18 M+S R03 T88 T92
e1*2007/46* 75-130 235/40R18 K1c
0357*00-13; 0506*.. 75-130 245/35R18 K1c K2b T88 T92
- incl. Facelift 2011 75-130 245/40R18 K1c K2b K30

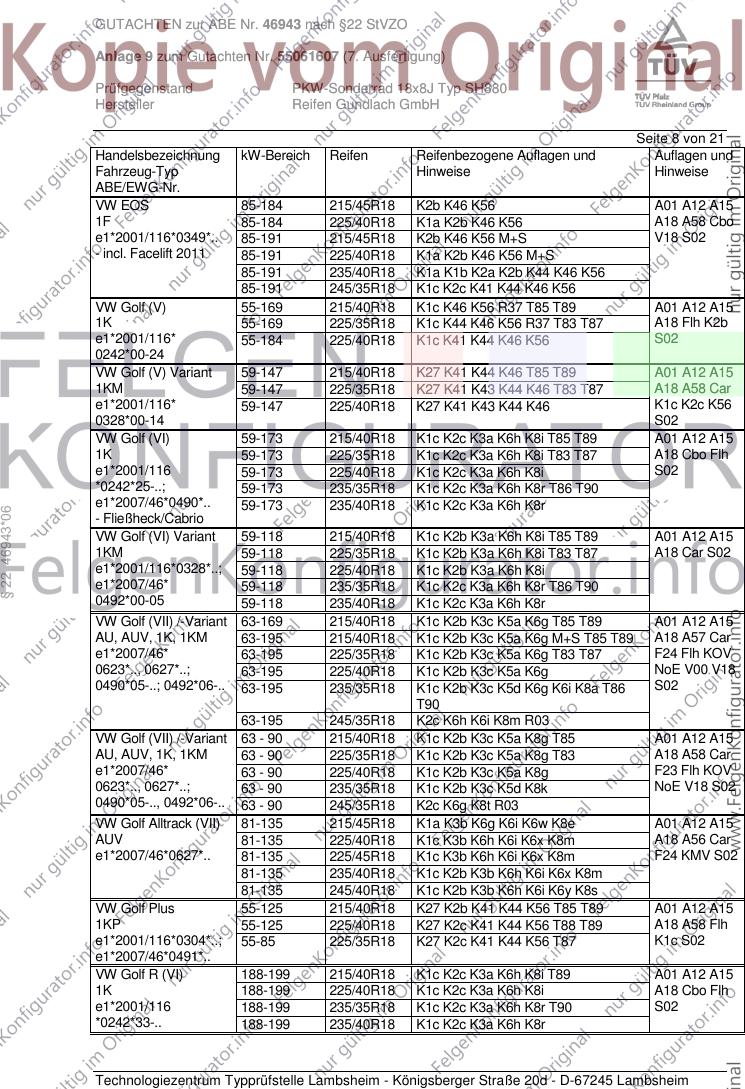

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 215/45R18 K2b K46 K56 A01 A12 A15
1F 85-184 225/40R18 K1a K2b K46 K56 A18 A58 Cbo
e1*2001/116*0349*.. 85-191 215/45R18 K2b K46 K56 M+S V18 S02
- incl. Facelift 2011 85-191 225/40R18 K1a K2b K46 K56 M+S
85-191 235/40R18 K1a K1b K2a K2b K44 K46 K56
85-191 245/35R18 K1c K2c K41 K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c K46 K56 R37 T85 T89 A01 A12 A15
1K 55-169 225/35R18 K1c K44 K46 K56 R37 T83 T87 A18 Flh K2b
e1*2001/116* 55-184 225/40R18 K1c K41 K44 K46 K56 S02
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K27 K41 K44 K46 T85 T89 A01 A12 A15
1KM 59-147 225/35R18 K27 K41 K43 K44 K46 T83 T87 A18 A58 Car
e1*2001/116* 59-147 225/40R18 K27 K41 K43 K44 K46 K1c K2c K56
0328*00-14 S02
VW Golf (VI) 59-173 215/40R18 K1c K2c K3a K6h K8i T85 T89 A01 A12 A15
1K 59-173 225/35R18 K1c K2c K3a K6h K8i T83 T87 A18 Cbo Flh
e1*2001/116 59-173 225/40R18 K1c K2c K3a K6h K8i S02
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8r T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8r
§ 22 46943*06
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8i T85 T89 A01 A12 A15
1KM 59-118 225/35R18 K1c K2b K3a K6h K8i T83 T87 A18 Car S02
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8i
e1*2007/46* 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90
0492*00-05 59-118 235/40R18 K1c K2c K3a K6h K8r
VW Golf (VII) /-Variant 63-169 215/40R18 K1c K2b K3c K5a K6g T85 T89 A01 A12 A15
AU, AUV, 1K, 1KM 63-195 215/40R18 K1c K2b K3c K5a K6g M+S T85 T89 A18 A57 Car
e1*2007/46* 63-195 225/35R18 K1c K2b K3c K5a K6g T83 T87 F24 Flh KOV
0623*.., 0627*..; 63-195 225/40R18 K1c K2b K3c K5a K6g NoE V00 V18
0490*05-..; 0492*06-.. 63-195 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 S02
T90
63-195 245/35R18 K2c K6h K6i K8m R03
VW Golf (VII) /-Variant 63 - 90 215/40R18 K1c K2b K3c K5a K8g T85 A01 A12 A15
AU, AUV, 1K, 1KM 63 - 90 225/35R18 K1c K2b K3c K5a K8g T83 A18 A58 Car
e1*2007/46* 63 - 90 225/40R18 K1c K2b K3c K5a K8g F23 Flh KOV
0623*.., 0627*..; 63 - 90 235/35R18 K1c K2b K3c K5d K8k NoE V18 S02
0490*05-.., 0492*06-.. 63 - 90 245/35R18 K2c K6g K8t R03
VW Golf Alltrack (VII) 81-135 215/45R18 K1a K3b K6g K6i K6w K8e A01 A12 A15
AUV 81-135 225/40R18 K1c K3b K6h K6i K6x K8m A18 A56 Car
e1*2007/46*0627*.. 81-135 225/45R18 K1c K3b K6h K6i K6x K8m F24 KMV S02
81-135 235/40R18 K1c K2b K3b K6h K6i K6x K8m
81-135 245/40R18 K1c K2b K3b K6h K6i K6y K8s
VW Golf Plus 55-125 215/40R18 K27 K2b K41 K44 K56 T85 T89 A01 A12 A15
1KP 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A18 A58 Flh
e1*2001/116*0304*..; 55-85 225/35R18 K27 K2c K41 K44 K56 T87 K1c S02
e1*2007/46*0491*..
VW Golf R (VI) 188-199 215/40R18 K1c K2c K3a K6h K8i T89 A01 A12 A15
1K 188-199 225/40R18 K1c K2c K3a K6h K8i A18 Cbo Flh
e1*2001/116 188-199 235/35R18 K1c K2c K3a K6h K8r T90 S02
*0242*33-.. 188-199 235/40R18 K1c K2c K3a K6h K8r
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R (VII) 206, 221 215/40R18 K1c K2b K3c K5a K6g T89 A01 A12 A15
AU 206, 221 225/40R18 K1c K2b K3c K5a K6g A18 A56 F24
e1*2007/46*0623*.. 206, 221 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 Flh S02
T90
VW Golf R Variant(VII) 221 215/40R18 K1c K2b K3c K5a K6g M+S T89 A01 A12 A15
AUV 221 225/40R18 K1c K2b K3c K5a K6g A18 A56 Car
e1*2007/46*0627*.. 221 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 F24 S02
T90
VW Golf Sportsvan 92, 110 215/40R18 K1c K2b K3c K5a K6g K8a T85 T89 A01 A12 A15
AUV, 1KM 92, 110 225/35R18 K1c K2b K3c K5a K6g K8a T83 T87 A18 A58 F24
e1*2007/46*0627*..; 92, 110 225/40R18 K1c K2b K3c K5a K6g K8a Flh V00 V18
e1*2007/46*0492*08-.. 92, 110 235/35R18 K1c K2b K3c K5d K6g K8m T86 T90 S02
92, 110 245/35R18 K2c K6h K6i K8s R03
VW Golf Sportsvan 63-85 215/40R18 K1c K2b K3c K5a K8k T85 A01 A12 A15
AUV, 1KM 63-85 225/35R18 K1c K2b K3c K5a K8k T83 A18 A58 F23
e1*2007/46*0627*..; 63-85 225/40R18 K1c K2b K3c K5a K8k Flh V18 S02
e1*2007/46*0492*08-.. 63-85 235/35R18 K1c K2b K3c K5d K8t
63-85 245/35R18 K2c K8t R03
VW Jetta 77 - 155 205/40R18 K1c K2b K3a K6g K8e T86 A01 A12 A15
§ 22 46943*06
16, 16H 77 - 155 215/40R18 K1c K2b K3a K6h K6i K8m T89 A18 A58 Sth
e1*2007/46*0539*..; 77 - 155 225/40R18 K1c K2c K3a K5c K6h K6i K8s S02
e1*2007/46*0584*..
VW Jetta 66-147 215/40R18 K27 K41 K44 K46 T85 T89 A01 A12 A15
1KM 66-147 225/35R18 K27 K41 K43 K44 K46 T83 T87 A18 A58 K1c
e1*2001/116*0328*.. 66-147 225/40R18 K27 K41 K43 K44 K46 K2c K56 Sth
S02
VW Passat 66-142 205/45R18 K46 K56 R37 R70 T86 T90 A01 A12 A15
3B 66-142 225/40R18 K1c K2b K46 K56 T88 T89 T91 A18 Car Lim
e1*95/54*0043*.., 66-142 245/35R18 K1c K2b K44 K45 K46 K56 L02 V18 S02
e1*98/14*0043*.. 66-142 255/35R18 K2b K44 K46 K56 R03 R70
VW Passat 74-142 225/40R18 K1c K46 T88 T89 T91 A01 A12 A15
3BG 74-142 245/35R18 K1c K2b K44 K45 K46 T88 T89 A18 Car Lim
e1*98/14*0157*.., 74-142 255/35R18 K2b K44 K46 R03 R70 T90 V18 S02
e1*2001/116*0157*..
VW Passat 75-147 215/45R18 K1a K46 K56 A01 A12 A15
3C 75-147 225/40R18 K1a K2b K46 K56 T88 T89 A18 Lim V18
e1*2001/116* 75-147 235/40R18 K1c K2b K44 K46 K56 S02
0307*00-23 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89
VW Passat 184 215/45R18 K1a K46 K56 M+S A01 A12 A15
3C 184 225/40R18 K1a K2b K46 K56 M+S T88 T89 A18 Lim S02
e1*2001/116* 184 235/40R18 K1c K2b K44 K46 K56
0307*00-23 184 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89
VW Passat 88-206 215/45R18 T89 T93 A12 A15 A18
3C 88-206 225/45R18 A57 Car Lim
e1*2001/116* 88-206 235/40R18 A01 K8h V00 V18 VoA
0307*37-.. 88-206 235/45R18 A01 K8h S04
- Limousine / Variant 88-206 245/40R18 A01 K1c K2b K8h
ab MJ 2015 (B8/3G)

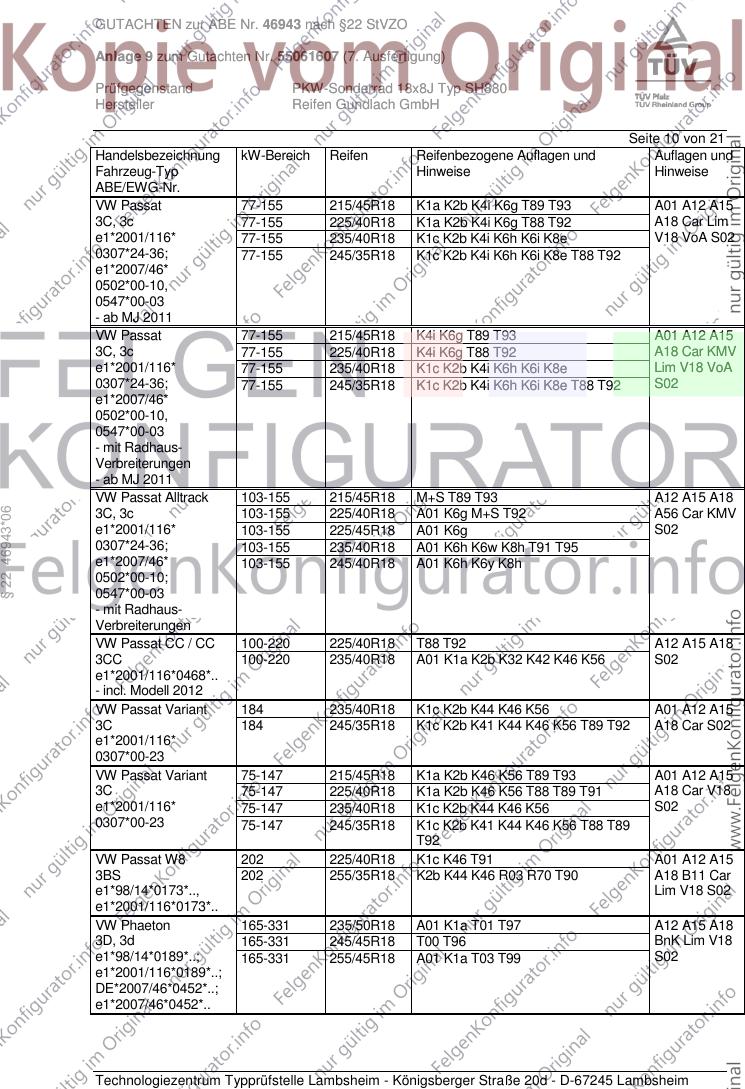

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 215/45R18 K1a K2b K4i K6g T89 T93 A01 A12 A15
3C, 3c 77-155 225/40R18 K1a K2b K4i K6g T88 T92 A18 Car Lim
e1*2001/116* 77-155 235/40R18 K1c K2b K4i K6h K6i K8e V18 VoA S02
0307*24-36; 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 215/45R18 K4i K6g T89 T93 A01 A12 A15
3C, 3c 77-155 225/40R18 K4i K6g T88 T92 A18 Car KMV
e1*2001/116* 77-155 235/40R18 K1c K2b K4i K6h K6i K8e Lim V18 VoA
0307*24-36; 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 S02
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 215/45R18 M+S T89 T93 A12 A15 A18
§ 22 46943*06
3C, 3c 103-155 225/40R18 A01 K6g M+S T92 A56 Car KMV
e1*2001/116* 103-155 225/45R18 A01 K6g S02
0307*24-36; 103-155 235/40R18 A01 K6h K6w K8h T91 T95
e1*2007/46* 103-155 245/40R18 A01 K6h K6y K8h
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 225/40R18 T88 T92 A12 A15 A18
3CC 100-220 235/40R18 A01 K1a K2b K32 K42 K46 K56 S02
e1*2001/116*0468*..
- incl. Modell 2012
VW Passat Variant 184 235/40R18 K1c K2b K44 K46 K56 A01 A12 A15
3C 184 245/35R18 K1c K2b K41 K44 K46 K56 T89 T92 A18 Car S02
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 215/45R18 K1a K2b K46 K56 T89 T93 A01 A12 A15
3C 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 A18 Car V18
e1*2001/116* 75-147 235/40R18 K1c K2b K44 K46 K56 S02
0307*00-23 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89
T92
VW Passat W8 202 225/40R18 K1c K46 T91 A01 A12 A15
3BS 202 255/35R18 K2b K44 K46 R03 R70 T90 A18 B11 Car
e1*98/14*0173*.., Lim V18 S02
e1*2001/116*0173*..
VW Phaeton 165-331 235/50R18 A01 K1a T01 T97 A12 A15 A18
3D, 3d 165-331 245/45R18 T00 T96 BnK Lim V18
e1*98/14*0189*..; 165-331 255/45R18 A01 K1a T03 T99 S02
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..

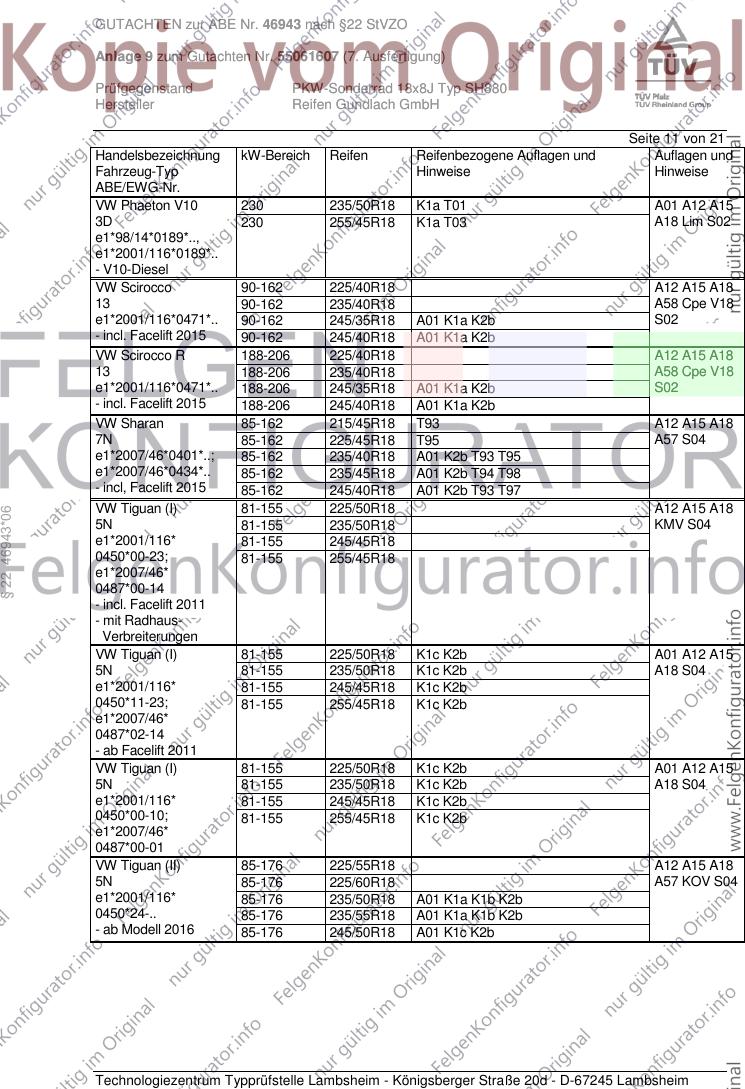

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton V10 230 235/50R18 K1a T01 A01 A12 A15
3D 230 255/45R18 K1a T03 A18 Lim S02
e1*98/14*0189*..,
e1*2001/116*0189*..
- V10-Diesel
VW Scirocco 90-162 225/40R18 A12 A15 A18
13 90-162 235/40R18 A58 Cpe V18
e1*2001/116*0471*.. 90-162 245/35R18 A01 K1a K2b S02
- incl. Facelift 2015 90-162 245/40R18 A01 K1a K2b
VW Scirocco R 188-206 225/40R18 A12 A15 A18
13 188-206 235/40R18 A58 Cpe V18
e1*2001/116*0471*.. 188-206 245/35R18 A01 K1a K2b S02
- incl. Facelift 2015 188-206 245/40R18 A01 K1a K2b
VW Sharan 85-162 215/45R18 T93 A12 A15 A18
7N 85-162 225/45R18 T95 A57 S04
e1*2007/46*0401*..; 85-162 235/40R18 A01 K2b T93 T95
e1*2007/46*0434*.. 85-162 235/45R18 A01 K2b T94 T98
- incl, Facelift 2015 85-162 245/40R18 A01 K2b T93 T97
VW Tiguan (I) 81-155 225/50R18 A12 A15 A18
§ 22 46943*06
5N 81-155 235/50R18 KMV S04
e1*2001/116* 81-155 245/45R18
0450*00-23; 81-155 255/45R18
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A15
5N 81-155 235/50R18 K1c K2b A18 S04
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*11-23; 81-155 255/45R18 K1c K2b
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A15
5N 81-155 235/50R18 K1c K2b A18 S04
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*00-10; 81-155 255/45R18 K1c K2b
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 225/55R18 A12 A15 A18
5N 85-176 225/60R18 A57 KOV S04
e1*2001/116* 85-176 235/50R18 A01 K1a K1b K2b
0450*24-.. 85-176 235/55R18 A01 K1a K1b K2b
- ab Modell 2016 85-176 245/50R18 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 12 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-176 225/55R18 A12 A15 A18
5N 85-176 225/60R18 A57 KMV S04
e1*2001/116* 85-176 235/50R18
0450*24-.. 85-176 235/55R18
- ab Modell 2016 85-176 245/50R18
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 215/40R18 K1c K2b T89 A01 A12 A15
1T 66-125 225/40R18 K1c K2b T88 T92 A18 A58 Npf
e1*2001/116* S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-125 215/40R18 K1c K2b T89 A01 A12 A15
1T, 1t 66-130 225/40R18 K1c K2b T88 T92 A18 A58 Npf
e1*2001/116* S02
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
§ 22 46943*06
ab MJ 2011
VW Touran (II) 81-140 215/45R18 K1c K2b K3c K6h T89 T93 A01 A12 A15
1T 81-140 225/45R18 K1c K2b K3c K5b K6h K6i K8d A18 A58 V18
e1*2001/116* 81-140 235/45R18 K1c K2b K3c K5b K6h K6i K8d S04
0211*36-..; 81-140 245/40R18 K2b K6h K6i K8i R03
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 13 von 21
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
§ 22 46943*06
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 14 von 21
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
§ 22 46943*06
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 15 von 21

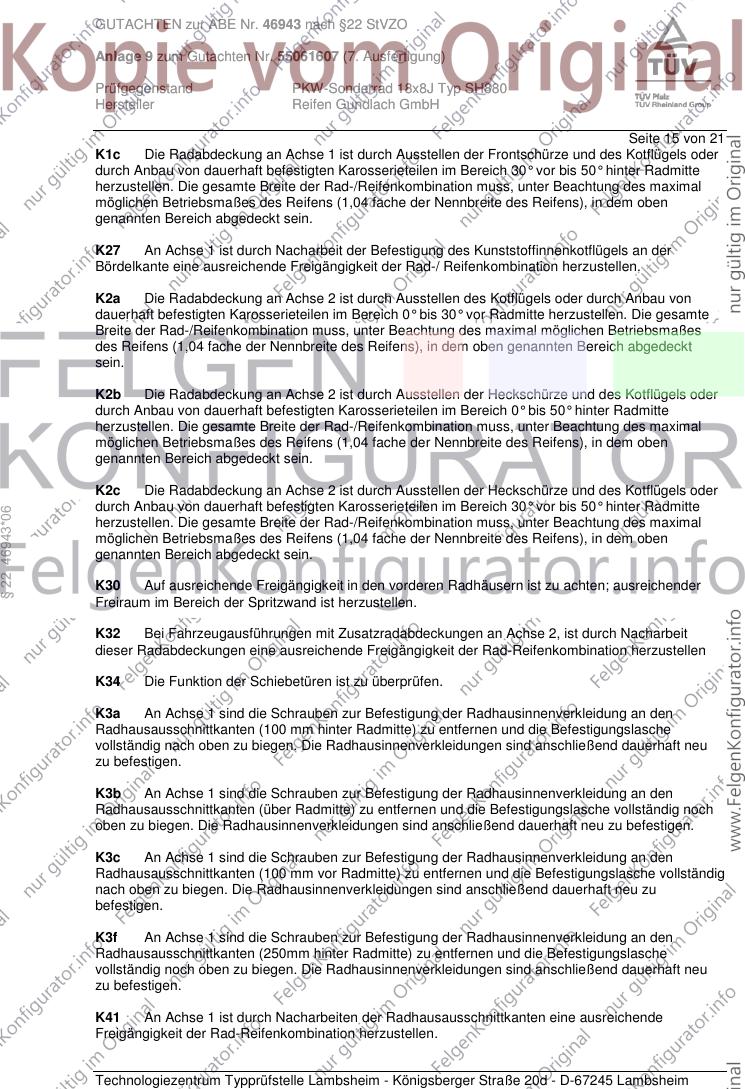

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
§ 22 46943*06
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 16 von 21

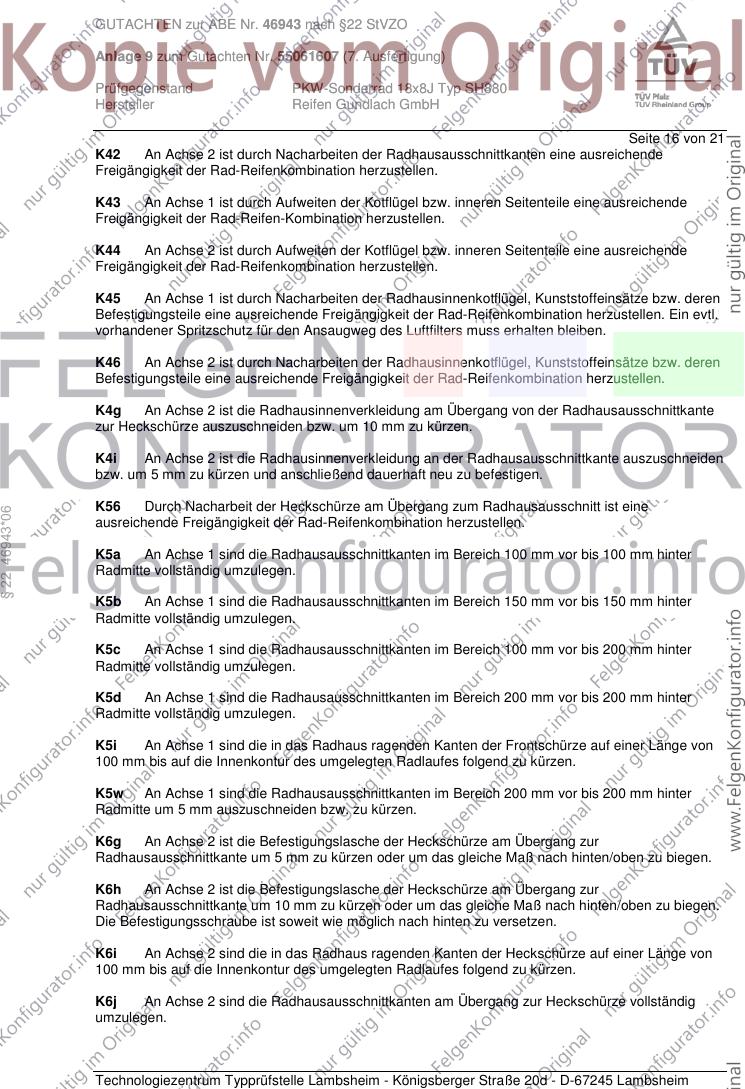

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
§ 22 46943*06
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 17 von 21
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
§ 22 46943*06
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 18 von 21
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
§ 22 46943*06
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 19 von 21
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 46943*06
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 20 von 21
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
§ 22 46943*06
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46943 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061607 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18x8J Typ SH880
Hersteller Reifen Gundlach GmbH
Seite 21 von 21
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 46943*06
Lambsheim, 22. Februar 2017
Laux 00265860.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
