Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50824*01
special wheels for passenger cars 8 J x 19 H2
Nummer der Genehmigung: 50824 Erweiterung Nr.: 01
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
BY8090
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50824 Erweiterung Nr.: 01
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50824*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
28.07.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0149-16-WIRD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50824 Erweiterung Nr.: 01
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 14
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50824*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50824 Erweiterung Nr.: 01
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.08.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
§ 22 50824*01
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 1 von 32
Fahrzeughersteller : AUDI, QUATTRO GmbH, SEAT, SEAT, S.A., SKODA,
VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 28
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
112528571/WS1 BY8090/WS1X PCD Ø66.45-VE-Ø57,1 57,1 Kunststoff 1000 2450 03/16
X 112
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm,
für Typ : 8U; 8U1
Zubehör : Kappe: MAK60; Kit: AW
§ 22 50824*01
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm, für
Typ : 4B; 8V; 8E; 8H; GA; 4F; 4F1; 4E
Zubehör : Kappe: MAK60; Kit: AW3
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 4B; 4E; 4F; 4F1; 8E; 8H; 8V
140 Nm für Typ : GA
165 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 225/35R19 88W 11A; 24J; 248; 26B; Cabrio; Limousine;
26N; 27H Allradantrieb;
235/35R19 87Y 11A; 241; 246; 248; Frontantrieb;
26B; 26N; 27H 10B; 11B; 11G; 11H;
77 - 228 245/30R19 89 11A; 24C; 244; 26B; 12A; 51A; 71C; 71K;
26J; 27F 721; 725; 73C; 74A;
245/35R19 89 11A; 24C; 244; 26B; 74P
26J; 27F
206 - 228 225/35R19 88Y 11A; 24J; 248; 26B;
26N; 27H
235/35R19 91 11A; 241; 246; 248;
26B; 26N; 27H
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.. 253 235/35R19 91Y 11A; 21B; 22F; 24C; Cabrio;
24D; 5GG 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________

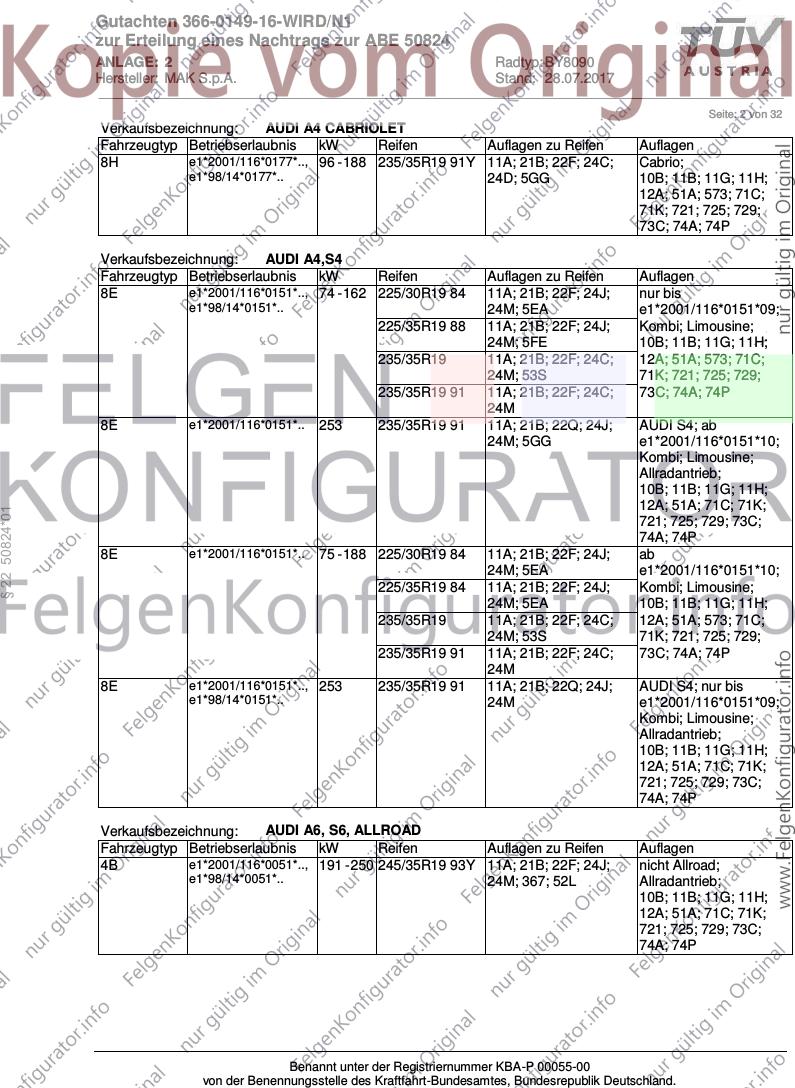

Seite: 2 von 32
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 188 235/35R19 91Y 11A; 21B; 22F; 24C; Cabrio;
e1*98/14*0177*.. 24D; 5GG 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.., 74 - 162 225/30R19 84 11A; 21B; 22F; 24J; nur bis
e1*98/14*0151*.. 24M; 5EA e1*2001/116*0151*09;
225/35R19 88 11A; 21B; 22F; 24J; Kombi; Limousine;
24M; 5FE 10B; 11B; 11G; 11H;
235/35R19 11A; 21B; 22F; 24C; 12A; 51A; 573; 71C;
24M; 53S 71K; 721; 725; 729;
235/35R19 91 11A; 21B; 22F; 24C; 73C; 74A; 74P
24M
8E e1*2001/116*0151*.. 253 235/35R19 91 11A; 21B; 22Q; 24J; AUDI S4; ab
24M; 5GG e1*2001/116*0151*10;
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
§ 22 50824*01
721; 725; 729; 73C;
74A; 74P
8E e1*2001/116*0151*.. 75 - 188 225/30R19 84 11A; 21B; 22F; 24J; ab
24M; 5EA e1*2001/116*0151*10;
225/35R19 84 11A; 21B; 22F; 24J; Kombi; Limousine;
24M; 5EA 10B; 11B; 11G; 11H;
235/35R19 11A; 21B; 22F; 24C; 12A; 51A; 573; 71C;
24M; 53S 71K; 721; 725; 729;
235/35R19 91 11A; 21B; 22F; 24C; 73C; 74A; 74P
24M
8E e1*2001/116*0151*.., 253 235/35R19 91 11A; 21B; 22Q; 24J; AUDI S4; nur bis
e1*98/14*0151*.. 24M e1*2001/116*0151*09;
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 191 - 250 245/35R19 93Y 11A; 21B; 22F; 24J; nicht Allroad;
e1*98/14*0051*.. 24M; 367; 52L Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 3 von 32

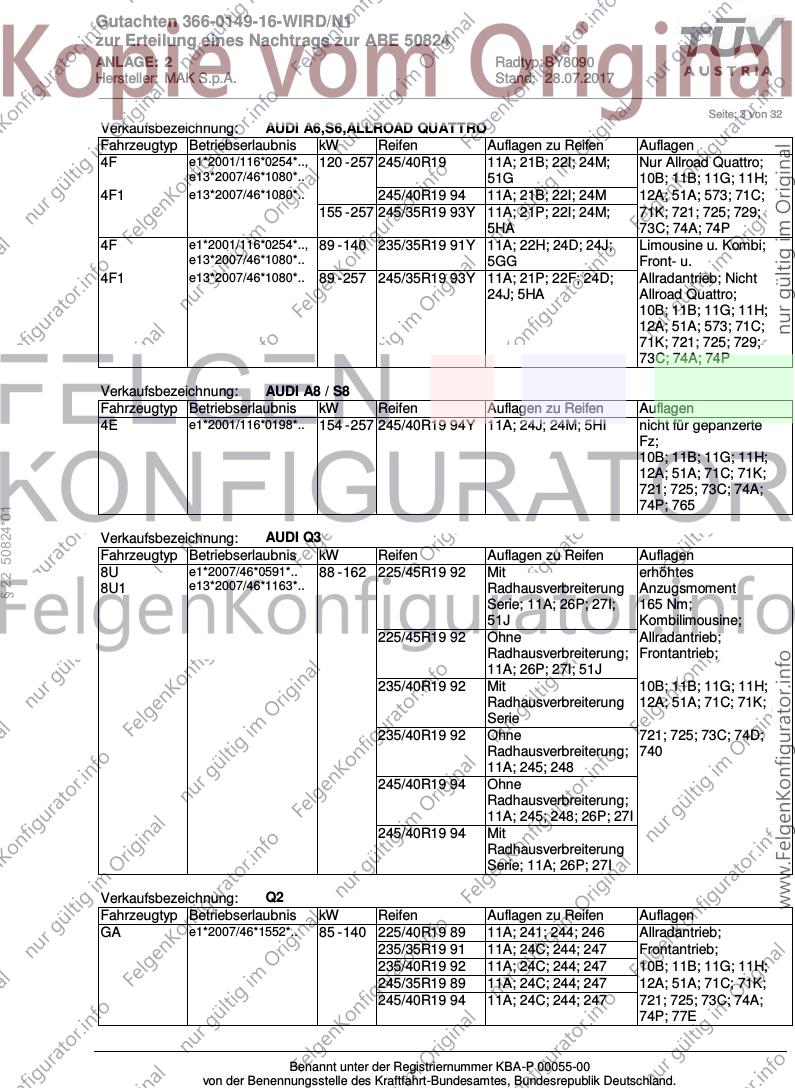

Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 120 - 257 245/40R19 11A; 21B; 22I; 24M; Nur Allroad Quattro;
e13*2007/46*1080*.. 51G 10B; 11B; 11G; 11H;
4F1 e13*2007/46*1080*.. 245/40R19 94 11A; 21B; 22I; 24M 12A; 51A; 573; 71C;
155 - 257 245/35R19 93Y 11A; 21P; 22I; 24M; 71K; 721; 725; 729;
5HA 73C; 74A; 74P
4F e1*2001/116*0254*.., 89 - 140 235/35R19 91Y 11A; 22H; 24D; 24J; Limousine u. Kombi;
e13*2007/46*1080*.. 5GG Front- u.
4F1 e13*2007/46*1080*.. 89 - 257 245/35R19 93Y 11A; 21P; 22F; 24D; Allradantrieb; Nicht
24J; 5HA Allroad Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4E e1*2001/116*0198*.. 154 - 257 245/40R19 94Y 11A; 24J; 24M; 5HI nicht für gepanzerte
Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 765
§ 22 50824*01
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 88 - 162 225/45R19 92 Mit erhöhtes
8U1 e13*2007/46*1163*.. Radhausverbreiterung Anzugsmoment
Serie; 11A; 26P; 27I; 165 Nm;
51J Kombilimousine;
225/45R19 92 Ohne Allradantrieb;
Radhausverbreiterung; Frontantrieb;
11A; 26P; 27I; 51J
235/40R19 92 Mit 10B; 11B; 11G; 11H;
Radhausverbreiterung 12A; 51A; 71C; 71K;
Serie
235/40R19 92 Ohne 721; 725; 73C; 74D;
Radhausverbreiterung; 740
11A; 245; 248
245/40R19 94 Ohne
Radhausverbreiterung;
11A; 245; 248; 26P; 27I
245/40R19 94 Mit
Radhausverbreiterung
Serie; 11A; 26P; 27I
Verkaufsbezeichnung: Q2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 225/40R19 89 11A; 241; 244; 246 Allradantrieb;
235/35R19 91 11A; 24C; 244; 247 Frontantrieb;
235/40R19 92 11A; 24C; 244; 247 10B; 11B; 11G; 11H;
245/35R19 89 11A; 24C; 244; 247 12A; 51A; 71C; 71K;
245/40R19 94 11A; 24C; 244; 247 721; 725; 73C; 74A;
74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 4 von 32

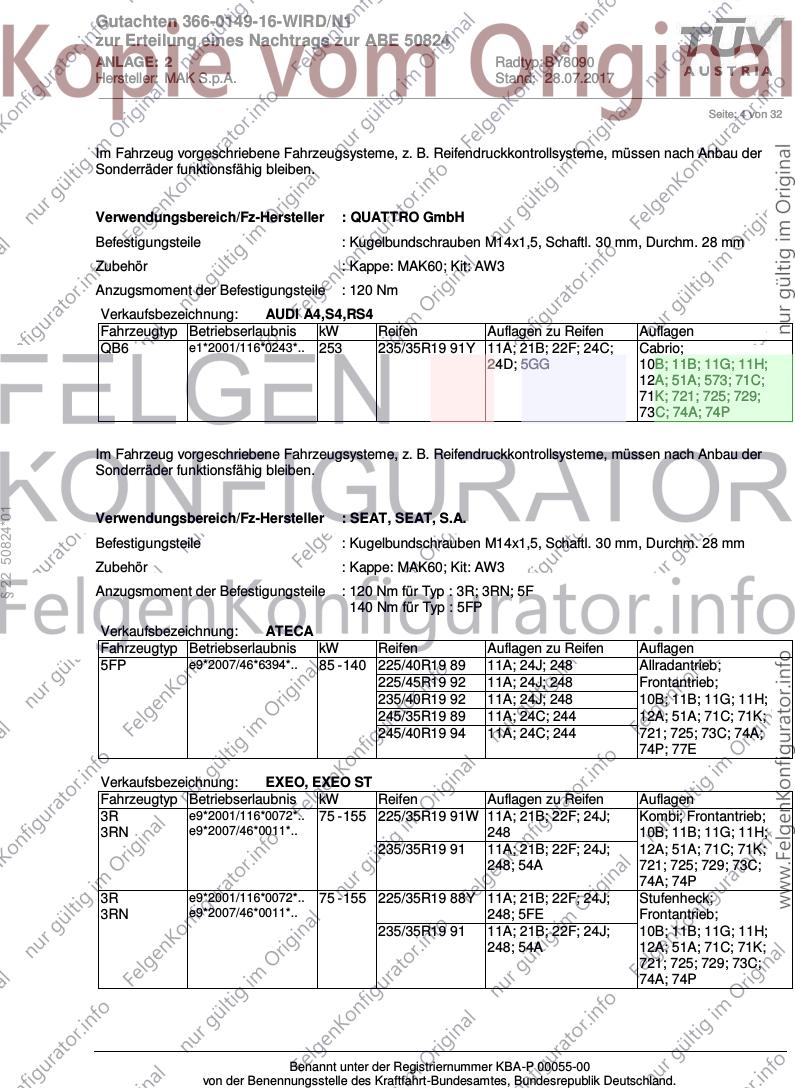

Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm
Zubehör : Kappe: MAK60; Kit: AW3
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A4,S4,RS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QB6 e1*2001/116*0243*.. 253 235/35R19 91Y 11A; 21B; 22F; 24C; Cabrio;
24D; 5GG 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§ 22 50824*01
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm
Zubehör : Kappe: MAK60; Kit: AW3
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3R; 3RN; 5F
140 Nm für Typ : 5FP
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 140 225/40R19 89 11A; 24J; 248 Allradantrieb;
225/45R19 92 11A; 24J; 248 Frontantrieb;
235/40R19 92 11A; 24J; 248 10B; 11B; 11G; 11H;
245/35R19 89 11A; 24C; 244 12A; 51A; 71C; 71K;
245/40R19 94 11A; 24C; 244 721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 155 225/35R19 91W 11A; 21B; 22F; 24J; Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 248 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22F; 24J; 12A; 51A; 71C; 71K;
248; 54A 721; 725; 729; 73C;
74A; 74P
3R e9*2001/116*0072*.. 75 - 155 225/35R19 88Y 11A; 21B; 22F; 24J; Stufenheck;
3RN e9*2007/46*0011*.. 248; 5FE Frontantrieb;
235/35R19 91 11A; 21B; 22F; 24J; 10B; 11B; 11G; 11H;
248; 54A 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 5 von 32

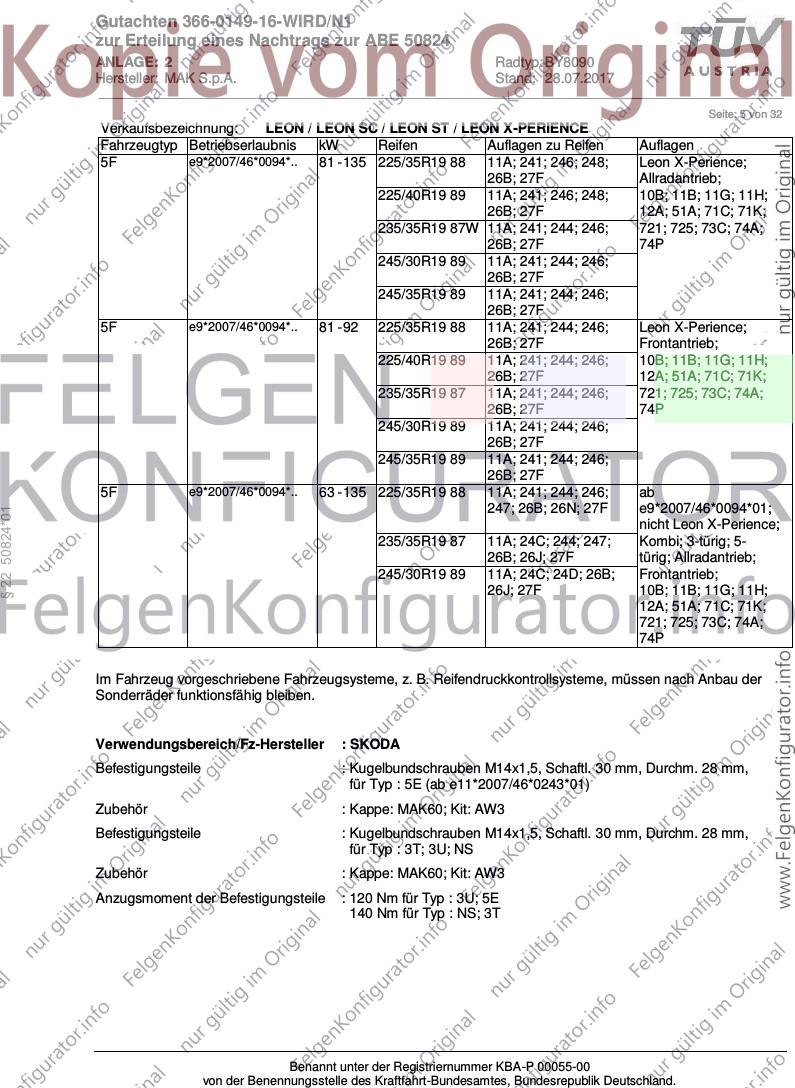

Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 81 - 135 225/35R19 88 11A; 241; 246; 248; Leon X-Perience;
26B; 27F Allradantrieb;
225/40R19 89 11A; 241; 246; 248; 10B; 11B; 11G; 11H;
26B; 27F 12A; 51A; 71C; 71K;
235/35R19 87W 11A; 241; 244; 246; 721; 725; 73C; 74A;
26B; 27F 74P
245/30R19 89 11A; 241; 244; 246;
26B; 27F
245/35R19 89 11A; 241; 244; 246;
26B; 27F
5F e9*2007/46*0094*.. 81 - 92 225/35R19 88 11A; 241; 244; 246; Leon X-Perience;
26B; 27F Frontantrieb;
225/40R19 89 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 27F 12A; 51A; 71C; 71K;
235/35R19 87 11A; 241; 244; 246; 721; 725; 73C; 74A;
26B; 27F 74P
245/30R19 89 11A; 241; 244; 246;
26B; 27F
245/35R19 89 11A; 241; 244; 246;
26B; 27F
5F e9*2007/46*0094*.. 63 - 135 225/35R19 88 11A; 241; 244; 246; ab
247; 26B; 26N; 27F e9*2007/46*0094*01;
§ 22 50824*01
nicht Leon X-Perience;
235/35R19 87 11A; 24C; 244; 247; Kombi; 3-türig; 5-
26B; 26J; 27F türig; Allradantrieb;
245/30R19 89 11A; 24C; 24D; 26B; Frontantrieb;
26J; 27F 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm,
für Typ : 5E (ab e11*2007/46*0243*01)
Zubehör : Kappe: MAK60; Kit: AW3
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm,
für Typ : 3T; 3U; NS
Zubehör : Kappe: MAK60; Kit: AW3
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3U; 5E
140 Nm für Typ : NS; 3T
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 6 von 32

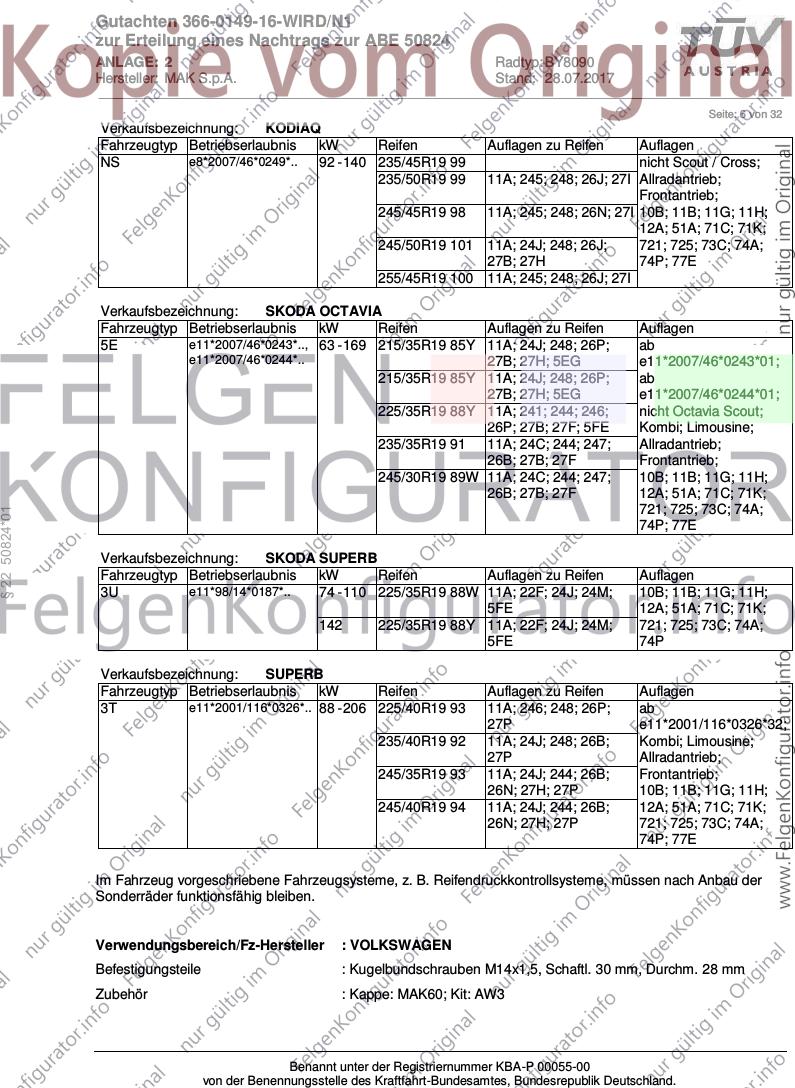

Verkaufsbezeichnung: KODIAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NS e8*2007/46*0249*.. 92 - 140 235/45R19 99 nicht Scout / Cross;
235/50R19 99 11A; 245; 248; 26J; 27I Allradantrieb;
Frontantrieb;
245/45R19 98 11A; 245; 248; 26N; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
245/50R19 101 11A; 24J; 248; 26J; 721; 725; 73C; 74A;
27B; 27H 74P; 77E
255/45R19 100 11A; 245; 248; 26J; 27I
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e11*2007/46*0243*.., 63 - 169 215/35R19 85Y 11A; 24J; 248; 26P; ab
e11*2007/46*0244*.. 27B; 27H; 5EG e11*2007/46*0243*01;
215/35R19 85Y 11A; 24J; 248; 26P; ab
27B; 27H; 5EG e11*2007/46*0244*01;
225/35R19 88Y 11A; 241; 244; 246; nicht Octavia Scout;
26P; 27B; 27F; 5FE Kombi; Limousine;
235/35R19 91 11A; 24C; 244; 247; Allradantrieb;
26B; 27B; 27F Frontantrieb;
245/30R19 89W 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
26B; 27B; 27F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
§ 22 50824*01
74P; 77E
Verkaufsbezeichnung: SKODA SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3U e11*98/14*0187*.. 74 - 110 225/35R19 88W 11A; 22F; 24J; 24M; 10B; 11B; 11G; 11H;
5FE 12A; 51A; 71C; 71K;
142 225/35R19 88Y 11A; 22F; 24J; 24M; 721; 725; 73C; 74A;
5FE 74P
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.. 88 - 206 225/40R19 93 11A; 246; 248; 26P; ab
27P e11*2001/116*0326*32;
235/40R19 92 11A; 24J; 248; 26B; Kombi; Limousine;
27P Allradantrieb;
245/35R19 93 11A; 24J; 244; 26B; Frontantrieb;
26N; 27H; 27P 10B; 11B; 11G; 11H;
245/40R19 94 11A; 24J; 244; 26B; 12A; 51A; 71C; 71K;
26N; 27H; 27P 721; 725; 73C; 74A;
74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm
Zubehör : Kappe: MAK60; Kit: AW3
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 7 von 32

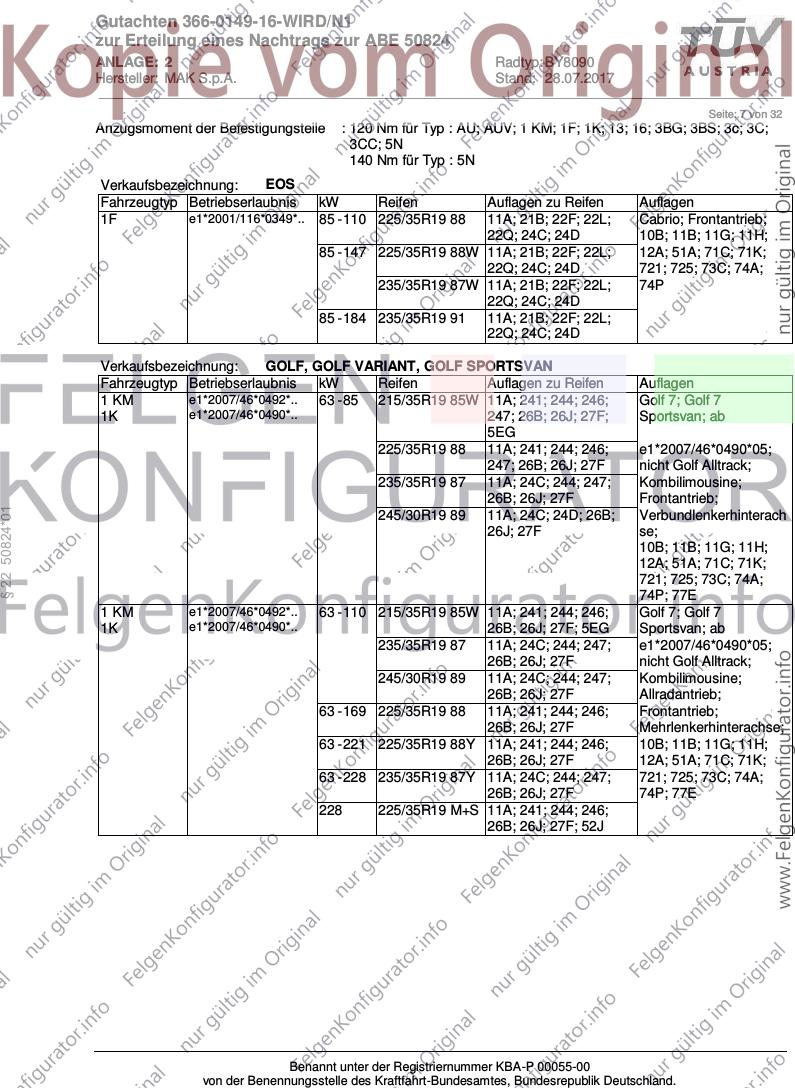

Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; AUV; 1 KM; 1F; 1K; 13; 16; 3BG; 3BS; 3c; 3C;
3CC; 5N
140 Nm für Typ : 5N
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 110 225/35R19 88 11A; 21B; 22F; 22L; Cabrio; Frontantrieb;
22Q; 24C; 24D 10B; 11B; 11G; 11H;
85 - 147 225/35R19 88W 11A; 21B; 22F; 22L; 12A; 51A; 71C; 71K;
22Q; 24C; 24D 721; 725; 73C; 74A;
235/35R19 87W 11A; 21B; 22F; 22L; 74P
22Q; 24C; 24D
85 - 184 235/35R19 91 11A; 21B; 22F; 22L;
22Q; 24C; 24D
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 85 215/35R19 85W 11A; 241; 244; 246; Golf 7; Golf 7
1K e1*2007/46*0490*.. 247; 26B; 26J; 27F; Sportsvan; ab
5EG
225/35R19 88 11A; 241; 244; 246; e1*2007/46*0490*05;
247; 26B; 26J; 27F nicht Golf Alltrack;
235/35R19 87 11A; 24C; 244; 247; Kombilimousine;
26B; 26J; 27F Frontantrieb;
§ 22 50824*01
245/30R19 89 11A; 24C; 24D; 26B; Verbundlenkerhinterach
26J; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
1 KM e1*2007/46*0492*.. 63 - 110 215/35R19 85W 11A; 241; 244; 246; Golf 7; Golf 7
1K e1*2007/46*0490*.. 26B; 26J; 27F; 5EG Sportsvan; ab
235/35R19 87 11A; 24C; 244; 247; e1*2007/46*0490*05;
26B; 26J; 27F nicht Golf Alltrack;
245/30R19 89 11A; 24C; 244; 247; Kombilimousine;
26B; 26J; 27F Allradantrieb;
63 - 169 225/35R19 88 11A; 241; 244; 246; Frontantrieb;
26B; 26J; 27F Mehrlenkerhinterachse;
63 - 221 225/35R19 88Y 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71C; 71K;
63 - 228 235/35R19 87Y 11A; 24C; 244; 247; 721; 725; 73C; 74A;
26B; 26J; 27F 74P; 77E
228 225/35R19 M+S 11A; 241; 244; 246;
26B; 26J; 27F; 52J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________

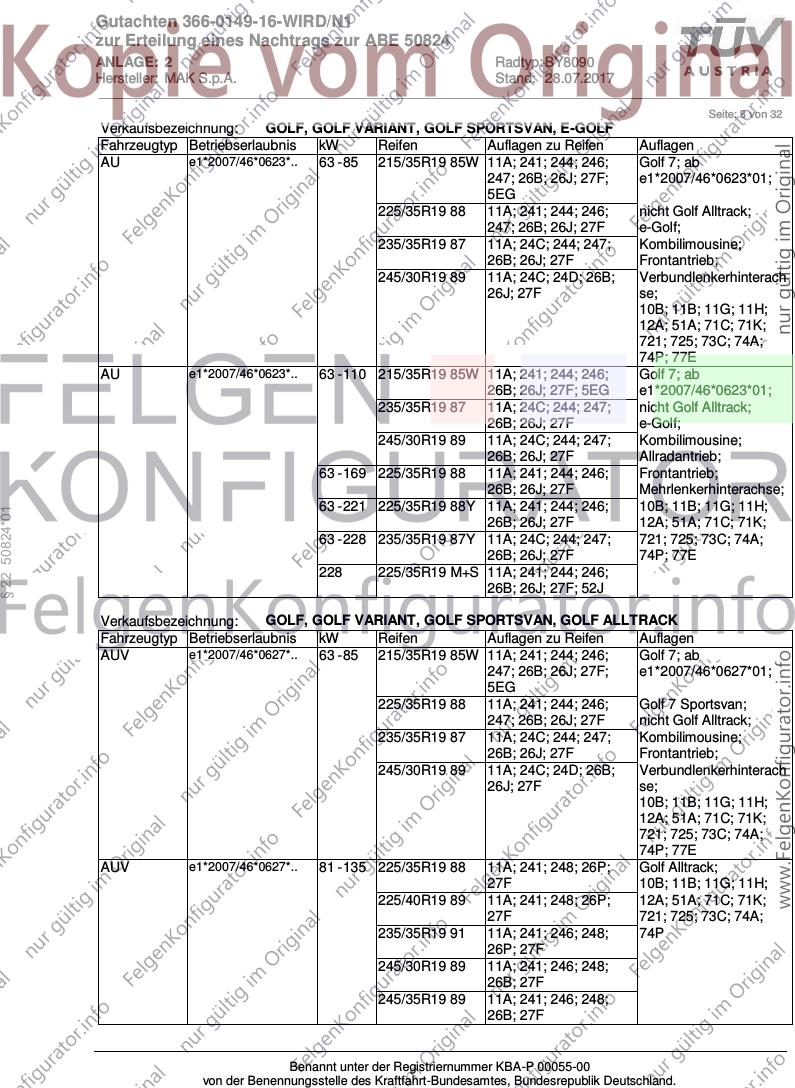

Seite: 8 von 32
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 85 215/35R19 85W 11A; 241; 244; 246; Golf 7; ab
247; 26B; 26J; 27F; e1*2007/46*0623*01;
5EG
225/35R19 88 11A; 241; 244; 246; nicht Golf Alltrack;
247; 26B; 26J; 27F e-Golf;
235/35R19 87 11A; 24C; 244; 247; Kombilimousine;
26B; 26J; 27F Frontantrieb;
245/30R19 89 11A; 24C; 24D; 26B; Verbundlenkerhinterach
26J; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
AU e1*2007/46*0623*.. 63 - 110 215/35R19 85W 11A; 241; 244; 246; Golf 7; ab
26B; 26J; 27F; 5EG e1*2007/46*0623*01;
235/35R19 87 11A; 24C; 244; 247; nicht Golf Alltrack;
26B; 26J; 27F e-Golf;
245/30R19 89 11A; 24C; 244; 247; Kombilimousine;
26B; 26J; 27F Allradantrieb;
63 - 169 225/35R19 88 11A; 241; 244; 246; Frontantrieb;
26B; 26J; 27F Mehrlenkerhinterachse;
63 - 221 225/35R19 88Y 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
§ 22 50824*01
26B; 26J; 27F 12A; 51A; 71C; 71K;
63 - 228 235/35R19 87Y 11A; 24C; 244; 247; 721; 725; 73C; 74A;
26B; 26J; 27F 74P; 77E
228 225/35R19 M+S 11A; 241; 244; 246;
26B; 26J; 27F; 52J
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 85 215/35R19 85W 11A; 241; 244; 246; Golf 7; ab
247; 26B; 26J; 27F; e1*2007/46*0627*01;
5EG
225/35R19 88 11A; 241; 244; 246; Golf 7 Sportsvan;
247; 26B; 26J; 27F nicht Golf Alltrack;
235/35R19 87 11A; 24C; 244; 247; Kombilimousine;
26B; 26J; 27F Frontantrieb;
245/30R19 89 11A; 24C; 24D; 26B; Verbundlenkerhinterach
26J; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
AUV e1*2007/46*0627*.. 81 - 135 225/35R19 88 11A; 241; 248; 26P; Golf Alltrack;
27F 10B; 11B; 11G; 11H;
225/40R19 89 11A; 241; 248; 26P; 12A; 51A; 71C; 71K;
27F 721; 725; 73C; 74A;
235/35R19 91 11A; 241; 246; 248; 74P
26P; 27F
245/30R19 89 11A; 241; 246; 248;
26B; 27F
245/35R19 89 11A; 241; 246; 248;
26B; 27F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 9 von 32
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK

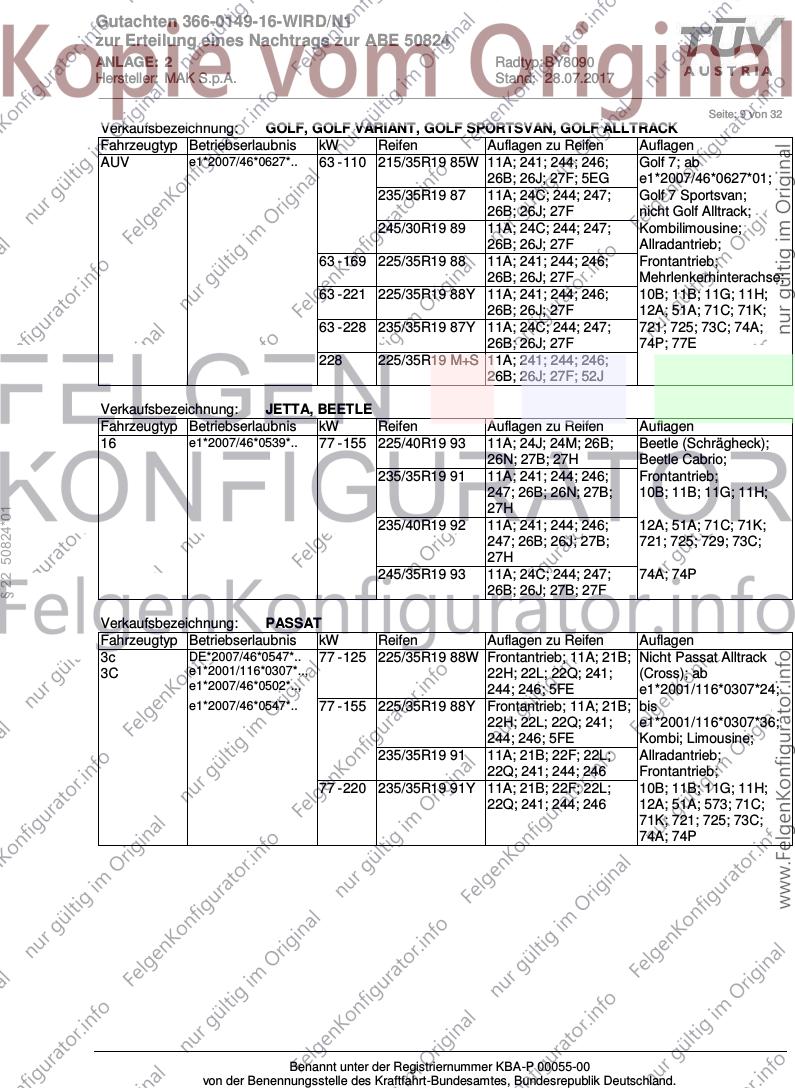

Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 110 215/35R19 85W 11A; 241; 244; 246; Golf 7; ab
26B; 26J; 27F; 5EG e1*2007/46*0627*01;
235/35R19 87 11A; 24C; 244; 247; Golf 7 Sportsvan;
26B; 26J; 27F nicht Golf Alltrack;
245/30R19 89 11A; 24C; 244; 247; Kombilimousine;
26B; 26J; 27F Allradantrieb;
63 - 169 225/35R19 88 11A; 241; 244; 246; Frontantrieb;
26B; 26J; 27F Mehrlenkerhinterachse;
63 - 221 225/35R19 88Y 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71C; 71K;
63 - 228 235/35R19 87Y 11A; 24C; 244; 247; 721; 725; 73C; 74A;
26B; 26J; 27F 74P; 77E
228 225/35R19 M+S 11A; 241; 244; 246;
26B; 26J; 27F; 52J
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 225/40R19 93 11A; 24J; 24M; 26B; Beetle (Schrägheck);
26N; 27B; 27H Beetle Cabrio;
235/35R19 91 11A; 241; 244; 246; Frontantrieb;
247; 26B; 26N; 27B; 10B; 11B; 11G; 11H;
27H
§ 22 50824*01
235/40R19 92 11A; 241; 244; 246; 12A; 51A; 71C; 71K;
247; 26B; 26J; 27B; 721; 725; 729; 73C;
27H
245/35R19 93 11A; 24C; 244; 247; 74A; 74P
26B; 26J; 27B; 27F
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 125 225/35R19 88W Frontantrieb; 11A; 21B; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 22H; 22L; 22Q; 241; (Cross); ab
e1*2007/46*0502*.., 244; 246; 5FE e1*2001/116*0307*24;
e1*2007/46*0547*.. 77 - 155 225/35R19 88Y Frontantrieb; 11A; 21B; bis
22H; 22L; 22Q; 241; e1*2001/116*0307*36;
244; 246; 5FE Kombi; Limousine;
235/35R19 91 11A; 21B; 22F; 22L; Allradantrieb;
22Q; 241; 244; 246 Frontantrieb;
77 - 220 235/35R19 91Y 11A; 21B; 22F; 22L; 10B; 11B; 11G; 11H;
22Q; 241; 244; 246 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 10 von 32

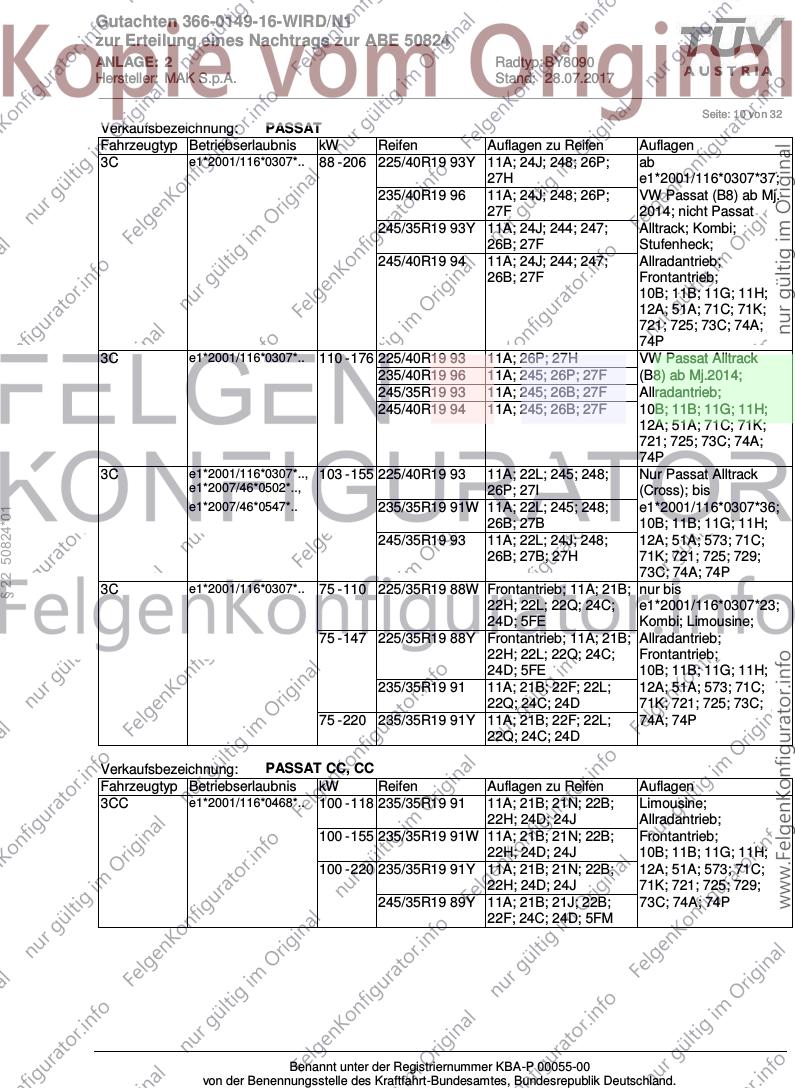

Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 88 - 206 225/40R19 93Y 11A; 24J; 248; 26P; ab
27H e1*2001/116*0307*37;
235/40R19 96 11A; 24J; 248; 26P; VW Passat (B8) ab Mj.
27F 2014; nicht Passat
245/35R19 93Y 11A; 24J; 244; 247; Alltrack; Kombi;
26B; 27F Stufenheck;
245/40R19 94 11A; 24J; 244; 247; Allradantrieb;
26B; 27F Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
3C e1*2001/116*0307*.. 110 - 176 225/40R19 93 11A; 26P; 27H VW Passat Alltrack
235/40R19 96 11A; 245; 26P; 27F (B8) ab Mj.2014;
245/35R19 93 11A; 245; 26B; 27F Allradantrieb;
245/40R19 94 11A; 245; 26B; 27F 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
3C e1*2001/116*0307*.., 103 - 155 225/40R19 93 11A; 22L; 245; 248; Nur Passat Alltrack
e1*2007/46*0502*.., 26P; 27I (Cross); bis
e1*2007/46*0547*.. 235/35R19 91W 11A; 22L; 245; 248; e1*2001/116*0307*36;
§ 22 50824*01
26B; 27B 10B; 11B; 11G; 11H;
245/35R19 93 11A; 22L; 24J; 248; 12A; 51A; 573; 71C;
26B; 27B; 27H 71K; 721; 725; 729;
73C; 74A; 74P
3C e1*2001/116*0307*.. 75 - 110 225/35R19 88W Frontantrieb; 11A; 21B; nur bis
22H; 22L; 22Q; 24C; e1*2001/116*0307*23;
24D; 5FE Kombi; Limousine;
75 - 147 225/35R19 88Y Frontantrieb; 11A; 21B; Allradantrieb;
22H; 22L; 22Q; 24C; Frontantrieb;
24D; 5FE 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22F; 22L; 12A; 51A; 573; 71C;
22Q; 24C; 24D 71K; 721; 725; 73C;
75 - 220 235/35R19 91Y 11A; 21B; 22F; 22L; 74A; 74P
22Q; 24C; 24D
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 118 235/35R19 91 11A; 21B; 21N; 22B; Limousine;
22H; 24D; 24J Allradantrieb;
100 - 155 235/35R19 91W 11A; 21B; 21N; 22B; Frontantrieb;
22H; 24D; 24J 10B; 11B; 11G; 11H;
100 - 220 235/35R19 91Y 11A; 21B; 21N; 22B; 12A; 51A; 573; 71C;
22H; 24D; 24J 71K; 721; 725; 729;
245/35R19 89Y 11A; 21B; 21J; 22B; 73C; 74A; 74P
22F; 24C; 24D; 5FM
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 11 von 32

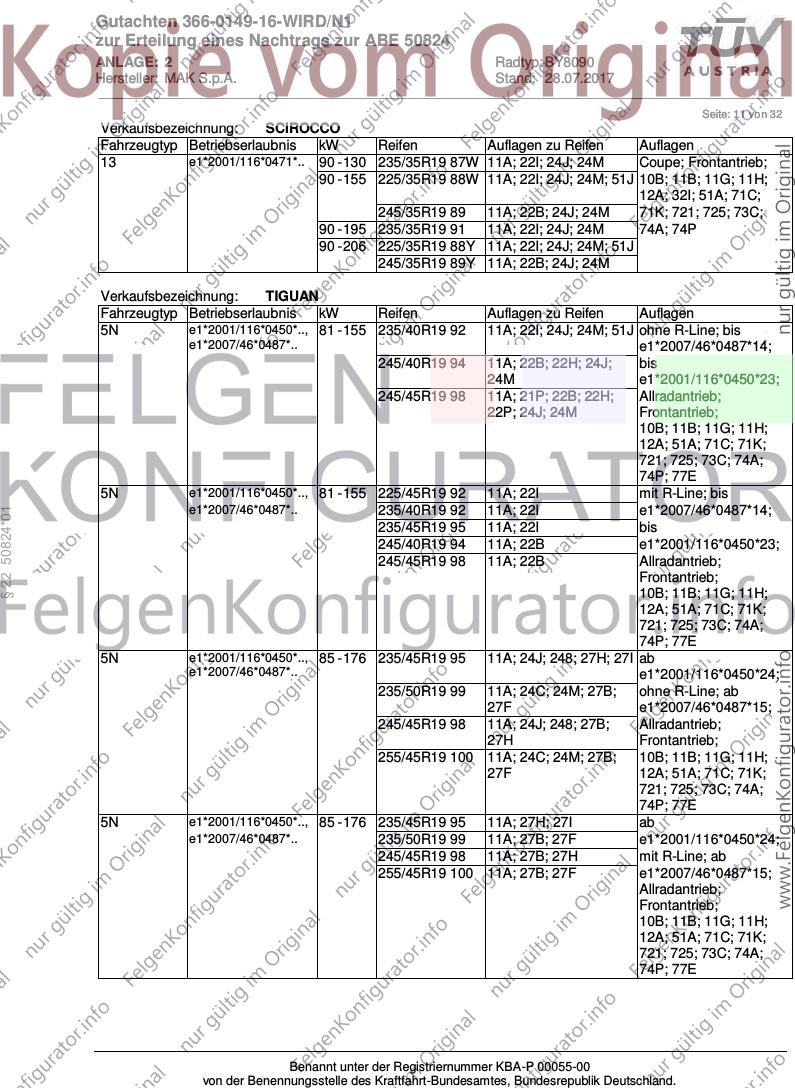

Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 130 235/35R19 87W 11A; 22I; 24J; 24M Coupe; Frontantrieb;
90 - 155 225/35R19 88W 11A; 22I; 24J; 24M; 51J 10B; 11B; 11G; 11H;
12A; 32I; 51A; 71C;
245/35R19 89 11A; 22B; 24J; 24M 71K; 721; 725; 73C;
90 - 195 235/35R19 91 11A; 22I; 24J; 24M 74A; 74P
90 - 206 225/35R19 88Y 11A; 22I; 24J; 24M; 51J
245/35R19 89Y 11A; 22B; 24J; 24M
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 235/40R19 92 11A; 22I; 24J; 24M; 51J ohne R-Line; bis
e1*2007/46*0487*.. e1*2007/46*0487*14;
245/40R19 94 11A; 22B; 22H; 24J; bis
24M e1*2001/116*0450*23;
245/45R19 98 11A; 21P; 22B; 22H; Allradantrieb;
22P; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
5N e1*2001/116*0450*.., 81 - 155 225/45R19 92 11A; 22I mit R-Line; bis
e1*2007/46*0487*.. 235/40R19 92 11A; 22I e1*2007/46*0487*14;
§ 22 50824*01
235/45R19 95 11A; 22I bis
245/40R19 94 11A; 22B e1*2001/116*0450*23;
245/45R19 98 11A; 22B Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
5N e1*2001/116*0450*.., 85 - 176 235/45R19 95 11A; 24J; 248; 27H; 27I ab
e1*2007/46*0487*.. e1*2001/116*0450*24;
235/50R19 99 11A; 24C; 24M; 27B; ohne R-Line; ab
27F e1*2007/46*0487*15;
245/45R19 98 11A; 24J; 248; 27B; Allradantrieb;
27H Frontantrieb;
255/45R19 100 11A; 24C; 24M; 27B; 10B; 11B; 11G; 11H;
27F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
5N e1*2001/116*0450*.., 85 - 176 235/45R19 95 11A; 27H; 27I ab
e1*2007/46*0487*.. 235/50R19 99 11A; 27B; 27F e1*2001/116*0450*24;
245/45R19 98 11A; 27B; 27H mit R-Line; ab
255/45R19 100 11A; 27B; 27F e1*2007/46*0487*15;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 12 von 32

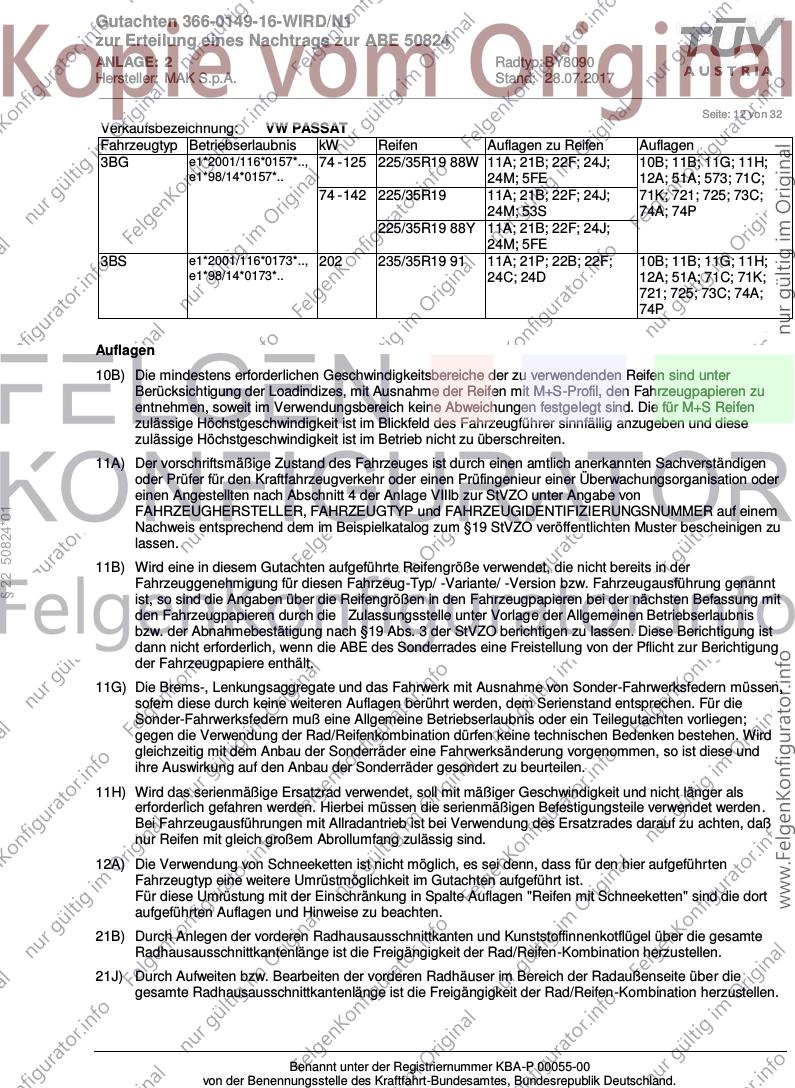

Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3BG e1*2001/116*0157*.., 74 - 125 225/35R19 88W 11A; 21B; 22F; 24J; 10B; 11B; 11G; 11H;
e1*98/14*0157*.. 24M; 5FE 12A; 51A; 573; 71C;
74 - 142 225/35R19 11A; 21B; 22F; 24J; 71K; 721; 725; 73C;
24M; 53S 74A; 74P
225/35R19 88Y 11A; 21B; 22F; 24J;
24M; 5FE
3BS e1*2001/116*0173*.., 202 235/35R19 91 11A; 21P; 22B; 22F; 10B; 11B; 11G; 11H;
e1*98/14*0173*.. 24C; 24D 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
§ 22 50824*01
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 13 von 32

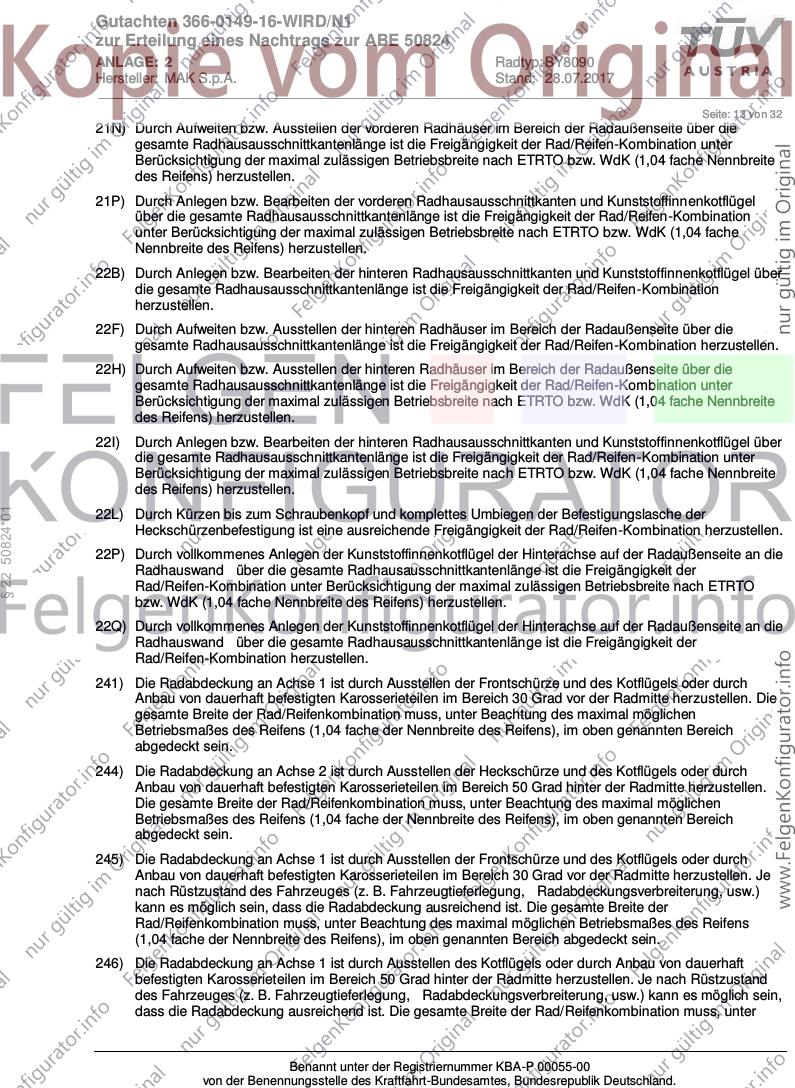

21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
§ 22 50824*01
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 14 von 32
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.

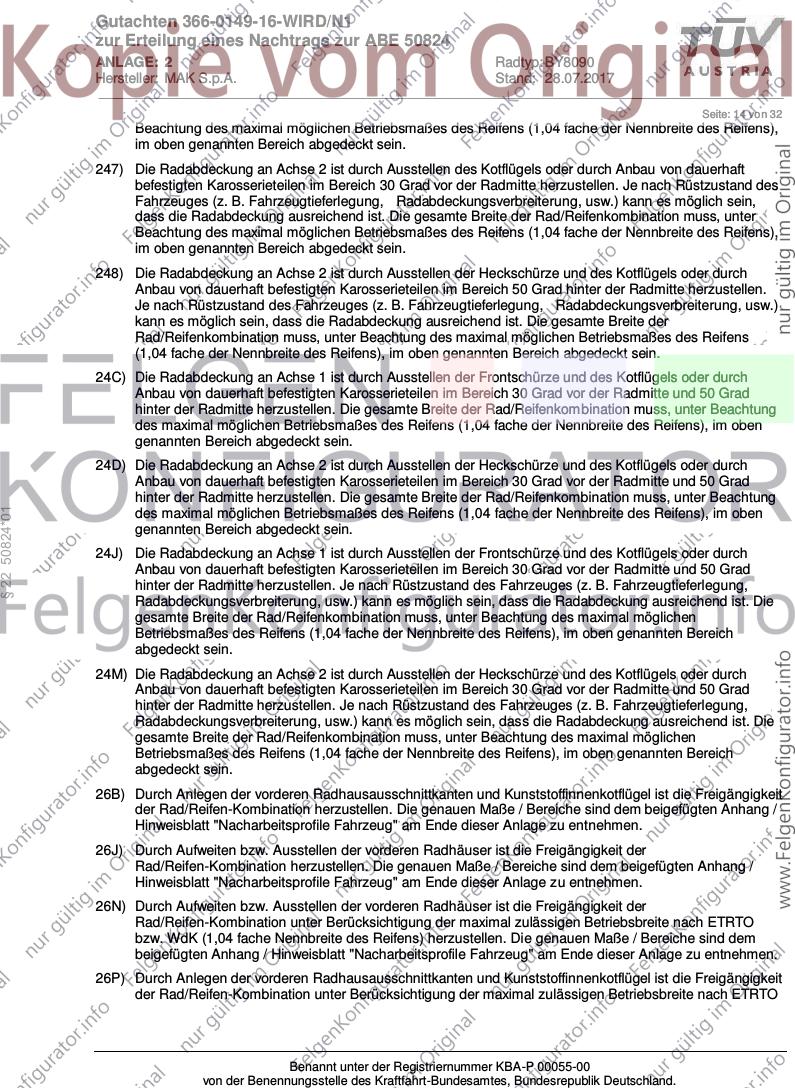

247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
§ 22 50824*01
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 15 von 32

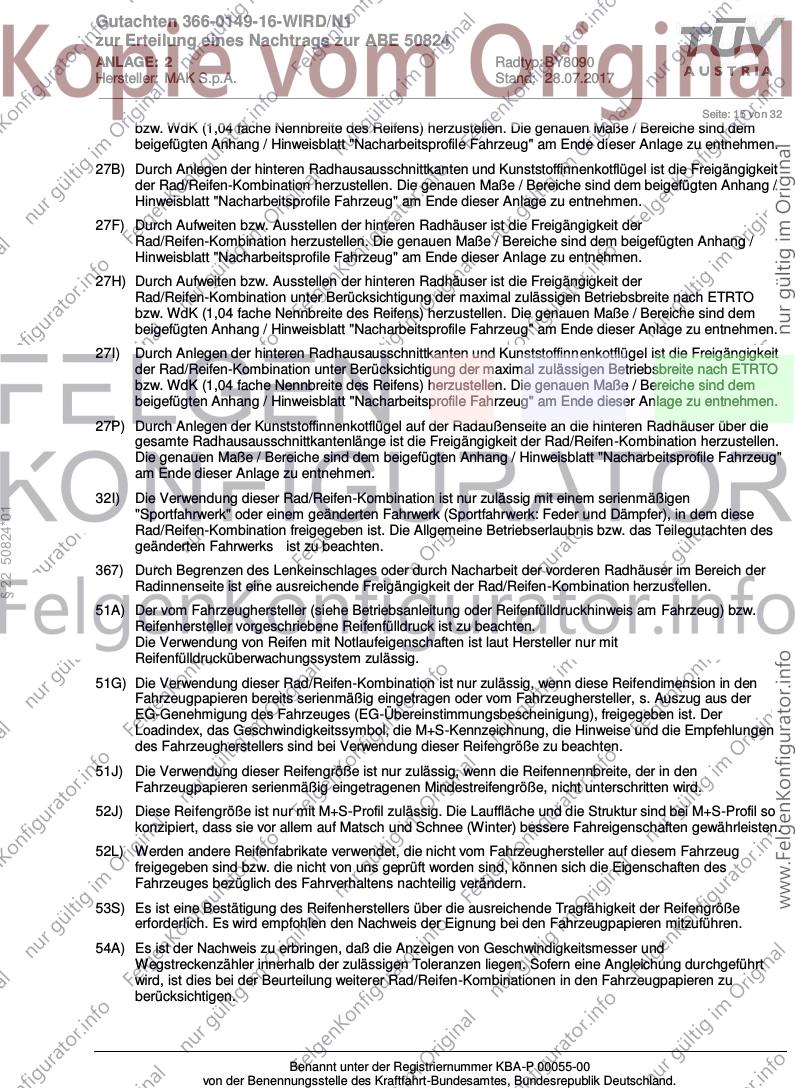

bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
32I) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig mit einem serienmäßigen
§ 22 50824*01
"Sportfahrwerk" oder einem geänderten Fahrwerk (Sportfahrwerk: Feder und Dämpfer), in dem diese
Rad/Reifen-Kombination freigegeben ist. Die Allgemeine Betriebserlaubnis bzw. das Teilegutachten des
geänderten Fahrwerks ist zu beachten.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
52L) Werden andere Reifenfabrikate verwendet, die nicht vom Fahrzeughersteller auf diesem Fahrzeug
freigegeben sind bzw. die nicht von uns geprüft worden sind, können sich die Eigenschaften des
Fahrzeuges bezüglich des Fahrverhaltens nachteilig verändern.
53S) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 16 von 32
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
§ 22 50824*01
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 17 von 32
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 20-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
§ 22 50824*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 18 von 32
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 250 VA
26B x = 400 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
§ 22 50824*01
26J x = 400 y = 400 20 VA
27F x = 350 y = 350 20 HA
27H x = 350 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 19 von 32
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0591*..
Handelsbez.: AUDI Q3
Variante(n): Allradantrieb, Frontantrieb, Kombilimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 390 VA
26P x = 240 y = 340 VA
27B x = 335 y = 400 HA
27I x = 285 y = 355 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 390 30 VA
§ 22 50824*01
26N x = 290 y = 390 10 VA
27F x = 335 y = 400 30 HA
27H x = 335 y = 400 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 20 von 32
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 10 VA
26N x = 200 y = 300 8 VA
27F x = 300 y = 310 30 HA
§ 22 50824*01
27H x = 300 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 21 von 32
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 25 HA
§ 22 50824*01
27H x = 400 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 22 von 32
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e11*2001/116*0326*..
Handelsbez.: SUPERB
Variante(n): ab e11*2001/116*0326*32, Allradantrieb, Frontantrieb, Kombi, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
§ 22 50824*01
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 23 von 32
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: NS
Genehm.Nr.: e8*2007/46*0249*..
Handelsbez.: KODIAQ
Variante(n): Allradantrieb, Frontantrieb, nicht Scout / Cross
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 240 y = 200 HA
27B x = 290 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 230 y = 160 8 VA
26J x = 280 y = 210 34 VA
27H x = 290 y = 250 8 HA
§ 22 50824*01
27F x = 290 y = 250 23 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 24 von 32
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 220 y = 275 30 VA
§ 22 50824*01
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 25 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 18,5 VA
§ 22 50824*01
26N x = 300 y = 350 8 VA
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 26 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0502*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
§ 22 50824*01
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 27 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 300 VA
26P x = 370 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 300 15 VA
26N x = 400 y = 300 8 VA
27H x = 300 y = 400 8 HA
§ 22 50824*01
27F x = 300 y = 400 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 28 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0547*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
§ 22 50824*01
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 29 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Variante(n): Allradantrieb, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 30 HA
26J x = 300 y = 300 30 VA
§ 22 50824*01
27H x = 400 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 30 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 30 HA
§ 22 50824*01
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 31 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AUV
Genehm.Nr.: e1*2007/46*0627*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 280 VA
26P x = 210 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 260 y = 280 10 VA
26N x = 260 y = 280 8 VA
27F y = 300 y = 320 30 HA
§ 22 50824*01
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0149-16-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50824
ANLAGE: 2 Radtyp: BY8090
Hersteller: MAK S.p.A. Stand: 28.07.2017
__________________________________________________________________________________________________________________
Seite: 32 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
§ 22 50824*01
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
