Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51706, Korr. 01
special wheels for passenger cars 7,5 J x 17 H2
Nummer der Genehmigung: 51706 Erweiterung Nr.: -- Korr. 01
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
DD7570
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51706 Erweiterung Nr.: -- Korr. 01
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
§ 22 51706, Korr. 01
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
16.02.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0520-17-MURD
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51706 Erweiterung Nr.: -- Korr. 01
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-6
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 51706, Korr. 01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird berichtigt
Approval corrected
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51706 Erweiterung Nr.: -- Korr. 01
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Korrektur der Genehmigung
Grund: Radgröße im Gutachten wird korrigiert.
correction of the approval
reason: the size of the wheel is corrected in the test report
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 19.02.2018
Date:
16. Unterschrift: Im Auftrag
§ 22 51706, Korr. 01
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 1 von 39
Fahrzeughersteller : AUDI, QUATTRO GmbH, SEAT, SEAT, S.A., SKODA,
VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 42
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WE3X WE3X ohne 57,1 750 2280 12/17
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 8PB; 8H; 8P; B5; GA; 8PA; 4B; 4F; 4F1; 8J; 8V; D2; 8E
Zubehör : Serie
§ 22 51706, Korr. 01
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm, für
Typ : 8U1; 8U
Zubehör : B450L30517R13
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : B5
120 Nm für Typ : D2; 4B; 4F; 4F1; 8E; 8H; 8J; 8P; 8PA; 8PB; 8V
140 Nm für Typ : GA; 8U; 8U1
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 118 205/50R17 89 11A; 21P; 22H; 22M; Cabrio; Frontantrieb;
24J; 24M; 51J 10B; 11B; 11G; 11H;
75 - 147 205/50R17 89Y 11A; 21P; 22H; 22M; 12A; 51A; 71K; 721;
24J; 24M; 51J 725; 73C; 74D; 77E
215/45R17 91 11A; 24J; 24M; 51J
225/45R17 91 11A; 21P; 22H; 22M;
24J; 24M
235/45R17 94 11A; 21P; 22H; 22M;
24J; 24M; 54A
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 205/50R17 93 11A; 248; 26P Sportback (4-türig);
215/45R17 91 11A; 26P inkl. S3; 2-türig;
225/45R17 91 11A; 248; 26P Allradantrieb;
235/45R17 94 nicht e-tron; 11A; 245; Frontantrieb;
248; 26B; 26N 10B; 11B; 11G; 11H;
206 - 228 205/50R17 93 11A; 248; 26P; 52J 12A; 51A; 71K; 721;
215/45R17 91 11A; 26P; 52J 725; 73C; 74D; 76S;
225/45R17 91 11A; 248; 26P; 52J 77E
235/45R17 94 nicht e-tron; 11A; 245;
248; 26B; 26N; 52J
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 2 von 39
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 205/50R17 89 Cabrio; Limousine;
215/50R17 91 Allradantrieb;
77 - 228 225/45R17 91 Frontantrieb;
235/45R17 94 10B; 11B; 11G; 11H;
245/45R17 95 11A; 26P 12A; 51A; 71K; 721;
206 - 228 205/50R17 M+S 52J 725; 73C; 74D; 76S;
215/50R17 M+S 52J 77E
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*.. 66 - 110 205/50R17 89 11A; 22L; 24J; 24M Sportback (4-türig);
8PA e1*2001/116*0418*.. 215/45R17 87W 11A; 24J; 5ET S3; Schrägheck 2-
8PB e13*2007/46*1082*.. 66 - 147 205/50R17 93 11A; 22L; 24J; 24M türig;
215/45R17 91 11A; 24J 10B; 11B; 11G; 11H;
66 - 184 225/45R17 91 11A; 22L; 24J; 24M 12A; 51A; 573; 71K;
235/45R17 93 11A; 21B; 22L; 22Q; 721; 725; 73C; 74D;
24J; 24M 77E
66 - 195 205/50R17 11A; 22L; 24J; 24M;
51G; 52J
225/45R17 91 11A; 22L; 24J; 24M;
§ 22 51706, Korr. 01
M+S 52J
235/45R17 93 11A; 21B; 22L; 22Q;
24J; 24M; 52J
Verkaufsbezeichnung: AUDI A4, AUDI S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B5 e1*93/81*0013*.., 55 - 92 215/45R17 87 11A; 22B; 367 Kombi; Limousine;
e1*98/14*0013*.. 110 - 132 215/45R17 nicht für TDI V6; 11A; Frontantrieb;
22B; 367; 5ET; 631 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
B5 e1*93/81*0013*.., 81 - 92 215/45R17 87 5ET Kombi; Limousine;
e1*98/14*0013*.. 225/45R17-90 11A; 367 Allradantrieb;
110 - 132 215/45R17 nicht für TDI V6; 5ET; 10B; 11B; 11G; 11H;
631 12A; 51A; 71K; 721;
110 - 142 225/45R17 11A; 367; 631 725; 73C; 74D; 77E
B5 e1*93/81*0013*.., 195 225/45R17 51G Kombi; Limousine;
e1*98/14*0013*.. Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 125 205/50R17 89W 5FM; 51J Cabrio;
e1*98/14*0177*.. 96 - 162 225/45R17 91 51J 10B; 11B; 11G; 11H;
96 - 188 225/45R17 51G; 51J; 52J 12A; 51A; 573; 71K;
235/45R17 93 721; 725; 729; 73C;
74D; 77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 3 von 39
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu ReifenAuflagen
8E e1*2001/116*0151*.. 75 - 110 215/45R17 87W Frontantrieb; 5ET; 51J
ab
75 - 120 205/50R17 89W 5FM; 51J e1*2001/116*0151*10;
75 - 188 225/45R17 91 AFI; 51J Kombi; Limousine;
235/45R17 51G 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74D; 76S; 77E
8E e1*2001/116*0151*.., 74 - 110 215/45R17 87W Frontantrieb; 5ET; 51J nur bis
e1*98/14*0151*.. 74 - 125 205/50R17 89W 5FM; 51J e1*2001/116*0151*09;
74 - 162 225/45R17 91 51J Kombi; Limousine;
235/45R17 51G 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74D; 76S; 77E
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 nicht Allroad; nicht
e1*98/14*0051*.. 235/45R17 93 für gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung mit
§ 22 51706, Korr. 01
215/55R16; schmale
Achsen; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74D;
77E; AF6; AF7
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 5GG ab e1*98/14*0051*17;
e1*98/14*0051*.. 235/45R17 93 11A; 24M Serienbereifung ohne
215/55R16; breite
Achsen; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74D;
77E; AF5; AF7
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 nicht Allroad; nicht
e1*98/14*0051*.. 235/45R17 93 11A; 24M für gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung ohne
215/55R16; breite
Achsen; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74D;
77E; AF5; AF7
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 ab e1*98/14*0051*17;
e1*98/14*0051*.. 235/45R17 93 Serienbereifung mit
215/55R16; schmale
Achsen; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74D;
77E; AF6; AF7
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 4 von 39
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 140 235/45R17 94Y Limousine u. Kombi;
e13*2007/46*1080*.. 89 - 188 235/45R17 97 Front- u.
4F1 e13*2007/46*1080*.. 89 - 257 225/50R17 51G Allradantrieb; Nicht
245/45R17 51G Allroad Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74D; 76S; 77E
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D2 e1*93/81*0005*.., 110 - 250 225/55R17-97 nicht für gepanzerte
e1*98/14*0005*.. 110 - 265 225/55R17 51G Fz; Allradantrieb;
Frontantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 725; 729; 73C;
74D; 77E
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 51706, Korr. 01
8U e1*2007/46*0591*.. 88 - 162 215/60R17 51G Kombilimousine;
8U1 e13*2007/46*1163*.. 225/55R17 97 51J Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 76S;
77E
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 200 225/50R17 51G; 52J bis
e1*2001/116*0369*16;
Cabrio; Coupe;
Allradantrieb;
10B; 11G; 11H; 12A;
51A; 71K; 721; 725;
73C; 74D; 76Z; 77E
8J e1*2001/116*0369*.., 118 - 155 235/45R17 93 bis
e1*2001/116*0374*.. 245/45R17 95 e1*2001/116*0369*16;
118 - 184 225/50R17 51G Cabrio; Coupe;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76T;
77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 5 von 39
Verkaufsbezeichnung: Q2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 205/50R17 89 Allradantrieb;
205/55R17 91 Frontantrieb;
215/50R17 91 mit 10B; 11B; 11G; 11H;
Radhausverbreiterung 12A; 51A; 71K; 721;
(Flap) Serie
215/50R17 91 ohne 725; 73C; 74D; 76S;
Radhausverbreiterung 77E
(Flap) Serie; 11A; 245
215/55R17 94 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245
215/55R17 94 mit
Radhausverbreiterung
(Flap) Serie
225/50R17 94 mit
Radhausverbreiterung
(Flap) Serie
225/50R17 94 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
§ 22 51706, Korr. 01
225/55R17 97 mit
Radhausverbreiterung
(Flap) Serie
225/55R17 97 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
235/45R17 94 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245
235/45R17 94 mit
Radhausverbreiterung
(Flap) Serie
235/50R17 96 11A; 241; 244
245/45R17 95 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
245/45R17 95 mit
Radhausverbreiterung
(Flap) Serie
245/50R17 99 11A; 241; 244; 246
Verkaufsbezeichnung: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 132 - 228 225/50R17 M+S 11A; 26P; 52J ab
235/45R17 M+S 52J e1*2001/116*0369*17;
235/50R17 M+S 11A; 26B; 26N; 52J Allradantrieb;
245/45R17 M+S 52J Frontantrieb; TT; TTS;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
76Z; 77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 6 von 39
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A4,S4,RS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QB6 e1*2001/116*0243*.. 162 235/45R17 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74D; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
§ 22 51706, Korr. 01
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1P; 1PN; 3R; 3RN; 5F; 5P; 5PN
140 Nm für Typ : 5FP
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 103 - 155 215/50R17 91 11A; 24J; 52J Altea 4 Freetrack;
225/45R17 91 Allradantrieb;
225/50R17 94 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71K; 721;
245/45R17 95 11A; 22P; 24J; 24M 725; 73C; 74D; 77E
5PN e9*2007/46*0012*.. 63 - 118 215/45R17 87W 11A; 24J; 5ET; 51J Nicht Altea Freetrack;
63 - 125 205/50R17 89 11A; 24J; 24M; 51J 10B; 11B; 11G; 11H;
63 - 147 225/45R17 91 11A; 24J; 24M 12A; 51A; 573; 71K;
721; 725; 73C; 74D;
76S; 77E
5PN e9*2007/46*0012*.. 77 - 155 215/50R17 91 11A; 24J; 52J Altea Freetrack;
225/45R17 91 Frontantrieb;
225/50R17 94 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71K; 721;
245/45R17 95 11A; 22P; 24J; 24M 725; 73C; 74D; 77E
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 155 215/50R17 91 11A; 24J; 52J Altea 4 Freetrack;
225/45R17 91 Allradantrieb;
225/50R17 94 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71K; 721;
245/45R17 95 11A; 22P; 24J; 24M 725; 73C; 74D; 77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 7 von 39
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 63 - 118 215/45R17 87W 11A; 24J; 5ET; 51J Nicht Altea Freetrack;
63 - 125 205/50R17 89 11A; 24J; 24M; 51J 10B; 11B; 11G; 11H;
63 - 147 225/45R17 91 11A; 24J; 24M 12A; 51A; 573; 71K;
721; 725; 73C; 74D;
76S; 77E
5P e9*2001/116*0050*.. 77 - 155 215/50R17 91 11A; 24J; 52J Altea Freetrack;
225/45R17 91 Frontantrieb;
225/50R17 94 11A; 22P; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 24J 12A; 51A; 71K; 721;
245/45R17 95 11A; 22P; 24J; 24M 725; 73C; 74D; 77E
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 140 215/50R17 91 Allradantrieb;
215/55R17 94 Frontantrieb;
215/60R17 96 10B; 11B; 11G; 11H;
225/50R17 94 12A; 51A; 71K; 721;
225/55R17 97 725; 73C; 74D; 76S;
235/50R17 96 77E
235/55R17 99
§ 22 51706, Korr. 01
245/45R17 95
245/50R17 99 11A; 24J; 248
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 147 205/50R17 93 12A; 51J Stufenheck;
3RN e9*2007/46*0011*.. 215/45R17 91 12A; 51J Frontantrieb;
75 - 155 225/45R17 12T; 51G 10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74D; 76S;
77E
3R e9*2001/116*0072*.. 75 - 155 205/50R17 93 12A; 51J Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 215/45R17 91 12A; 51J 10B; 11B; 11G; 11H;
225/45R17 12T; 51G 51A; 71K; 721; 725;
729; 73C; 74D; 76S;
77E
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 155 205/50R17 89 11A; 22P; 24J; 24M; Schrägheck;
1PN e9*2007/46*0013*.. 51J Frontantrieb;
215/45R17 87Y 11A; 22P; 24J; 24M; 10B; 10S; 11B; 11G;
5ET; 51J 11H; 12A; 51A; 71K;
215/45R17 91 11A; 22P; 24J; 24M; 721; 725; 73C; 74D;
51J 76S; 77E
225/45R17 91 11A; 22P; 24J; 24M
235/45R17 94 11A; 22P; 24J; 24M
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 8 von 39
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 195 - 206 205/45R17 88 nicht Leon X-Perience;
205/50R17 89 11A; 26P; 27H nicht mit Brembo
215/45R17 91 11A; 26P Bremsanlage; Kombi; 3-
195 - 221 225/45R17 91 11A; 26P; 27H türig; 5-türig; Mit
235/45R17 94 11A; 26P; 27H Radhausverbreiterung
Serie; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
5F e9*2007/46*0094*.. 63 - 135 205/45R17 88 ab
e9*2007/46*0094*01;
205/50R17 89 11A; 245; 248; 26P; nicht Leon X-Perience;
27H Kombi; 3-türig; 5-
215/45R17 87 11A; 248; 26P türig; Allradantrieb;
225/45R17 91 11A; 245; 248; 26P; Frontantrieb;
27H 10B; 11B; 11G; 11H;
235/45R17 94 11A; 245; 248; 26P; 12A; 51A; 71K; 721;
27H 725; 73C; 74D; 76S;
77E
§ 22 51706, Korr. 01
5F e9*2007/46*0094*.. 81 - 92 205/50R17 89 11A; 27H Leon X-Perience;
205/55R17 91 11A; 27H Frontantrieb;
215/45R17 87 10B; 11B; 11G; 11H;
215/50R17 91 11A; 27H 12A; 51A; 71K; 721;
215/55R17 94 11A; 27H 725; 73C; 74D; 76S;
225/45R17 91 11A; 27H 77E
235/45R17 94 11A; 27H
5F e9*2007/46*0094*.. 81 - 135 205/50R17 89 11A; 27H Leon X-Perience;
205/55R17 91 11A; 27H Allradantrieb;
215/45R17 87W 10B; 11B; 11G; 11H;
215/50R17 91 11A; 27H 12A; 51A; 71K; 721;
215/55R17 94 11A; 27H 725; 73C; 74D; 76S;
225/45R17 91 11A; 27H 77E
235/45R17 94 11A; 27H
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5E (ab e11*2007/46*0243*01)
Zubehör : Serie
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 5L; NS; NU; 5E; 1Z; 3T
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1Z; 3T; 5E; 5L
140 Nm für Typ : NS; NU; 3T
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 9 von 39
Verkaufsbezeichnung: KAROQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NU e8*2007/46*0272*.. 85 - 140 205/55R17 91 12R 10B; 11B; 11G; 11H;
205/60R17 93 12R 51A; 71K; 721; 725;
215/50R17 91 11A; 12A; 245; 248 73C; 74D; 76S; 77E
215/55R17 94 11A; 12A; 245; 248
215/60R17 96 11A; 12A; 245; 248
225/50R17 94 11A; 12A; 24J; 248
225/55R17 97 11A; 12A; 24J; 248
235/50R17 96 11A; 12A; 24J; 248
235/55R17 99 11A; 12A; 24J; 248
245/45R17 95 11A; 12A; 24J; 248
Verkaufsbezeichnung: KODIAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NS e8*2007/46*0249*.. 92 - 140 215/65R17 99 Allradantrieb;
225/60R17 99 Frontantrieb;
225/65R17 101 10B; 11B; 11G; 11H;
235/60R17 102 12A; 51A; 71K; 721;
245/55R17 102 725; 73C; 74D; 76S;
77E
§ 22 51706, Korr. 01
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 103 - 118 205/50R17 91 52J Nur Octavia Scout;
e11*2007/46*0012*..
205/55R17 91 52J 10B; 11B; 11G; 11H;
215/50R17 91 11A; 22M; 22P; 24J; 12A; 51A; 71K; 721;
52J 725; 73C; 74D; 77E
225/45R17 91 52J
225/50R17 94 11A; 22M; 22P; 24J;
24M
235/45R17 94 11A; 22M; 22P; 24J
1Z e11*2001/116*0230*.., 55 - 118 205/50R17 89W 11A; 22P; 24J; 5FM; Limousine;
e11*2007/46*0012*.. 51J Frontantrieb;
215/45R17 91 11A; 22P; 24J; 51J 10B; 11B; 11G; 11H;
55 - 147 225/45R17 91 11A; 22P; 24J 12A; 51A; 573; 71K;
235/45R17 93 11A; 22Q; 24J; 24M 721; 725; 73C; 74D;
77E
1Z e11*2001/116*0230*.., 55 - 118 205/50R17 89W 11A; 22M; 22P; 24J; Nicht Octavia Scout;
e11*2007/46*0012*.. 5FM; 51J Kombi; Allradantrieb;
215/45R17 91 11A; 22M; 22P; 24J; Frontantrieb;
51J 10B; 11B; 11G; 11H;
55 - 147 205/50R17 93 11A; 22M; 22P; 24J; 12A; 51A; 573; 71K;
M+S 5FM; 51J; 52J 721; 725; 73C; 74D;
225/45R17 91 11A; 22M; 22P; 24J 77E
235/45R17 93 11A; 22L; 22Q; 24J;
24M
5E e11*2007/46*0243*.. 110 - 132 215/45R17 87W Octavia Scout;
110 - 135 205/45R17 88 10B; 11B; 11G; 11H;
M+S
205/50R17 89 12A; 51A; 71K; 721;
205/55R17 91 725; 73C; 74D; 77E
215/45R17 91
225/45R17 91
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 10 von 39
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e11*2007/46*0243*.., 63 - 180 205/45R17 88W 5FE ab
e11*2007/46*0244*.. 205/50R17 91 11A; 27I e11*2007/46*0243*01;
215/45R17 91 ab
225/45R17 91 11A; 27I e11*2007/46*0244*01;
235/45R17 94 11A; 27I nicht Octavia Scout;
Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 77 - 191 205/50R17 93Y 11A; 245; 51J bis
e11*2007/46*0014*..
225/45R17 94 11A; 245 e11*2001/116*0326*31;
235/45R17 94 11A; 21P; 245 Kombi; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
§ 22 51706, Korr. 01
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74D; 76S; 77E
3T e11*2001/116*0326*.. 88 - 206 215/50R17 92 ab
215/55R17 94 e11*2001/116*0326*32;
225/50R17 94 Kombi; Limousine;
225/55R17 97 Allradantrieb;
245/45R17 95 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
3T e11*2001/116*0326*.., 77 - 191 225/45R17 94 11A; 24J; 24M bis
e11*2007/46*0014*..
235/45R17 94 11A; 24J; 24M e11*2001/116*0326*31;
Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74D; 76S; 77E
Verkaufsbezeichnung: YETI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e11*2007/46*0010*.., 77 - 125 205/50R17 51G; 52J Allradantrieb;
e11*2007/46*0034*.. 215/50R17 95 11A; 24N; 51J Frontantrieb;
215/55R17 94 11A; 24N; 51J 10B; 11B; 11G; 11H;
225/45R17 94 12A; 51A; 573; 71K;
225/50R17 94 11A; 246; 248 721; 725; 729; 73C;
235/45R17 94 11A; 24N 74D; 77E
245/45R17 95 11A; 246; 248
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 11 von 39
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Zubehör : Serie
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; AUV; 1 KM; 1F; 1K; 1KM; 1KP; 1t; 1T; 16; 2K;
2KN; 3B; 3BS; 3c; 3C; 3CC; 5N
140 Nm für Typ : 3H; 5N
Verkaufsbezeichnung: ARTEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3H e1*2007/46*1725*.. 110 - 206 215/55R17 94 12I; 52J Allradantrieb;
225/50R17 94 12A Frontantrieb;
225/55R17 97 12A 10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74D; 76S; 77E
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 51 - 125 205/50R17 93 11A; 22I; 24J; 24M Nicht Caddy Maxi; nur
§ 22 51706, Korr. 01
2KN e1*2007/46*0217*.., 215/45R17 91 11A; 22I; 24J; 24M; bis
L320 5GG WV2ZZZ2K?8?052800;
kurzer Radstand;
225/45R17 90 11A; 22I; 24J; 24M; Frontantrieb;
5GA 10B; 11B; 11G; 11H;
225/45R17 94 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
235/45R17 93 11A; 22B; 24C; 24D 725; 73C; 74D; 77E
2K e1*2001/116*0252*.. 55 - 125 205/50R17 93 11A; 24J; 24M; 5HA Nur Caddy Maxi;
2KN e1*2007/46*0217*.., 215/45R17 91 11A; 24J; 24M; 5GG langer Radstand;
L320 225/45R17 91 11A; 24J; 24M; 5GG Frontantrieb;
225/45R17 94 11A; 24J; 24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 22I; 24C; 24M 12A; 51A; 71K; 721;
725; 73C; 74D; 77E
2K e1*2001/116*0252*.. 51 - 125 205/50R17 93 VB0; 11A; 22H; 24D; Nicht Caddy Maxi; ab
2KN e1*2007/46*0217*.., 24J WV2ZZZ2K?8?052801;
L320 215/45R17 91 VB0; 11A; 22H; 24J; kurzer Radstand;
24M; 5GG Frontantrieb;
225/45R17 91 VB0; 11A; 22H; 24D; 10B; 11B; 11G; 11H;
24J; 5GG 12A; 51A; 71K; 721;
225/45R17 94 VB0; 11A; 22H; 24D; 725; 73C; 74D; 77E;
24J VB2
235/45R17 93 VB0; 11A; 22F; 24D;
24J
2K e1*2001/116*0252*.. 55 - 103 215/45R17 91 11A; 22H; 245; 248; kurzer Radstand;
2KN e1*2007/46*0217*.., 5GG langer Radstand;
L320 225/45R17 91 11A; 22H; 24J; 244; Allradantrieb;
5GG 10B; 11B; 11G; 11H;
55 - 125 205/50R17 93 11A; 22H; 24J; 244 12A; 51A; 71K; 721;
225/45R17 94 11A; 22H; 24J; 244 725; 73C; 74D; 77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 12 von 39
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 51 - 125 205/50R17 93 11A; 22I; 24J; 24M Nicht Caddy Maxi; ab
2KN e1*2007/46*0217*.., 215/45R17 91 11A; 22I; 24J; 24M; WV2ZZZ2K?8?052801;
L320 5GG kurzer Radstand;
225/45R17 91 11A; 22I; 24J; 24M; Frontantrieb;
5GG 10B; 11B; 11G; 11H;
225/45R17 94 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
235/45R17 93 VB0; 11A; 22H; 24J; 725; 73C; 74D; 77E;
24M VB1
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 147 215/45R17 87W Cabrio; Frontantrieb;
215/45R17 91 10B; 11B; 11G; 11H;
225/45R17 91 11A; 22M 12A; 51A; 71K; 721;
85 - 184 205/50R17 11A; 22M; 51G 725; 73C; 74D; 76S;
235/45R17 94 11A; 21P; 22M; 24M 77E
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 110 205/50R17 89 11A; 22P; 24J; 24M; Nur Golf 5; nur bis
§ 22 51706, Korr. 01
51J e1*2001/116*0242*24;
55 - 147 215/45R17 87W 11A; 22P; 24J; 24M; Allradantrieb;
5ET; 51J Frontantrieb;
55 - 169 205/50R17 89W 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
51J 12A; 51A; 573; 71K;
55 - 184 225/45R17 90 11A; 22P; 24J; 24M 721; 725; 73C; 74D;
235/45R17 93 11A; 21P; 22P; 24J; 77E
24M
1K e1*2001/116*0242*.. 188 - 199 205/50R17 11A; 22H; 22Q; 24J; Nur Golf R (6er); ab
24M; 51G e1*2001/116*0242*25;
215/45R17 91 11A; 22H; 22P; 24J; Cabrio; Schrägheck;
24M; 51J Allradantrieb;
225/45R17 91 11A; 22H; 22Q; 24J; Frontantrieb;
24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 21P; 22H; 22Q; 12A; 51A; 573; 71K;
24C; 24D 721; 725; 729; 73C;
74D; 76S; 77E
1K e1*2001/116*0242*.. 77 - 118 215/45R17 87W 11A; 21S; 24J; 26P; Cabrio; Frontantrieb;
27H; 5ET 10B; 11B; 11G; 11H;
77 - 155 205/50R17 93 11A; 21S; 24J; 248; 12A; 51A; 71K; 721;
26P; 27H 725; 729; 73C; 74D;
215/45R17 91 11A; 21S; 24J; 26P; 76S; 77E
27H
225/45R17 91 11A; 21S; 24J; 248;
26P; 27H
235/45R17 94 11A; 21T; 241; 246;
248; 26P; 27H
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 13 von 39
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.., 59 - 125 215/45R17 87W 11A; 22P; 24J; 24M; Nur Golf 6; bis
e1*2007/46*0490*.. 5ET e1*2007/46*0490*04;
59 - 173 205/50R17 11A; 22H; 22P; 24J; ab
24M; 51G e1*2001/116*0242*25;
215/45R17 91 11A; 22P; 24J; 24M Schrägheck;
225/45R17 91 11A; 22H; 22P; 24J; Frontantrieb;
24M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 21P; 22H; 22P; 12A; 51A; 71K; 721;
24C; 24D 725; 73C; 74D; 76S;
77E
1K e1*2001/116*0242*.., 103 205/50R17 89 11A; 22H; 22Q; 24J; Nur Golf 6; bis
e1*2007/46*0490*.. 24M; 51J e1*2007/46*0490*04;
215/45R17 91 11A; 22H; 22P; 24J; ab
24M; 51J e1*2001/116*0242*25;
225/45R17 91 11A; 22H; 22Q; 24J; Schrägheck;
24M Allradantrieb;
235/45R17 94 11A; 21P; 22H; 22Q; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 573; 71K;
721; 725; 73C; 74D;
76S; 77E
1KM e1*2007/46*0492*.. 59 - 118 205/50R17 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); bis
§ 22 51706, Korr. 01
24J; 24M; 51J e1*2007/46*0492*05;
215/45R17 87W 11A; 21P; 22L; 22Q; Frontantrieb;
24J; 24M; 5ET; 51J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22L; 22Q; 12A; 51A; 71K; 721;
24J; 24M; 51J 725; 729; 73C; 74D;
225/45R17 91 11A; 21B; 22H; 22L; 77E
24J; 24M
235/45R17 93 11A; 21B; 21N; 22H;
22L; 24J; 24M
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 85 205/45R17 88 Golf 7; Golf 7
1K e1*2007/46*0490*.. 205/50R17 89 11A; 245; 248; 26P; Sportsvan; ab
27H e1*2007/46*0490*05;
215/45R17 87 11A; 248 nicht Golf Alltrack;
225/45R17 91 11A; 245; 248; 26P; Kombilimousine;
27H Frontantrieb;
235/45R17 94 11A; 245; 248; 26P; Verbundlenkerhinterach
27H se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 14 von 39
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 110 215/45R17 87 Golf 7; Golf 7
1K e1*2007/46*0490*.. 63 - 169 205/45R17 88 Sportsvan; ab
63 - 221 205/50R17 89 11A; 245; 26P; 27H e1*2007/46*0490*05;
225/45R17 91 11A; 245; 26P; 27H nicht Golf Alltrack;
63 - 228 235/45R17 94 11A; 245; 248; 26P; Kombilimousine;
27H Allradantrieb;
135 - 221 215/45R17 87Y Frontantrieb;
206 - 221 205/45R17 88Y Mehrlenkerhinterachse;
228 205/45R17 M+S 52J 10B; 11B; 11G; 11H;
205/50R17 M+S 11A; 245; 26P; 27H; 12A; 51A; 71K; 721;
52J 725; 73C; 74D; 76S;
215/45R17 M+S 52J 77E
225/45R17 M+S 11A; 245; 26P; 27H;
52J
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 85 205/45R17 88 Golf 7; ab
205/50R17 89 11A; 245; 248; 26P; e1*2007/46*0623*01;
27H nicht Golf Alltrack;
§ 22 51706, Korr. 01
215/45R17 87 11A; 248 e-Golf;
225/45R17 91 11A; 245; 248; 26P; Kombilimousine;
27H Frontantrieb;
235/45R17 94 11A; 245; 248; 26P; Verbundlenkerhinterach
27H se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
AU e1*2007/46*0623*.. 63 - 110 215/45R17 87 Golf 7; ab
63 - 169 205/45R17 88 e1*2007/46*0623*01;
63 - 221 205/50R17 89 11A; 245; 26P; 27H nicht Golf Alltrack;
225/45R17 91 11A; 245; 26P; 27H e-Golf;
63 - 228 235/45R17 94 11A; 245; 248; 26P; Kombilimousine;
27H Allradantrieb;
135 - 221 215/45R17 87Y Frontantrieb;
206 - 221 205/45R17 88Y Mehrlenkerhinterachse;
228 205/45R17 M+S 52J 10B; 11B; 11G; 11H;
205/50R17 M+S 11A; 245; 26P; 27H; 12A; 51A; 71K; 721;
52J 725; 73C; 74D; 76S;
215/45R17 M+S 52J 77E
225/45R17 M+S 11A; 245; 26P; 27H;
52J
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 81 - 135 205/50R17 89 11A; 27H Golf Alltrack;
205/55R17 91 11A; 27H 10B; 11B; 11G; 11H;
215/45R17 88 12A; 51A; 71K; 721;
225/45R17 91 11A; 27H 725; 73C; 74D; 76S;
77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 15 von 39
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 85 205/45R17 88 Golf 7; ab
205/50R17 89 11A; 245; 248; 26P; e1*2007/46*0627*01;
27H Golf 7 Sportsvan;
215/45R17 87 11A; 248 nicht Golf Alltrack;
225/45R17 91 11A; 245; 248; 26P; Kombilimousine;
27H Frontantrieb;
235/45R17 94 11A; 245; 248; 26P; Verbundlenkerhinterach
27H se;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
AUV e1*2007/46*0627*.. 63 - 110 215/45R17 87 Golf 7; ab
63 - 169 205/45R17 88 e1*2007/46*0627*01;
63 - 221 205/50R17 89 11A; 245; 26P; 27H Golf 7 Sportsvan;
225/45R17 91 11A; 245; 26P; 27H nicht Golf Alltrack;
63 - 228 235/45R17 94 11A; 245; 248; 26P; Kombilimousine;
27H Allradantrieb;
135 - 221 215/45R17 87Y Frontantrieb;
206 - 221 205/45R17 88Y Mehrlenkerhinterachse;
228 205/45R17 M+S 52J 10B; 11B; 11G; 11H;
§ 22 51706, Korr. 01
205/50R17 M+S 11A; 245; 26P; 27H; 12A; 51A; 71K; 721;
52J 725; 73C; 74D; 76S;
215/45R17 M+S 52J 77E
225/45R17 M+S 11A; 245; 26P; 27H;
52J
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.., 59 - 118 205/50R17 89 11A; 21P; 22M; 24J; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 248; 51J e1*2001/116*0304*14;
205/50R17 93 11A; 21P; 22M; 24J; Frontantrieb;
248 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22M; 24J; 12A; 51A; 71K; 721;
248; 51J 725; 73C; 74D; 76S;
225/45R17 91 11A; 21P; 22M; 24J; 77E
248
235/45R17 94 11A; 21P; 22H; 22L;
24J; 244
1KP e1*2001/116*0304*.. 55 - 110 215/45R17 87 11A; 22P; 24J; 24M; Nicht CrossGolf; Nur
5ET; 51J Golf Plus; Nur bis
55 - 125 205/50R17 89 11A; 22P; 24J; 24M; e1*2001/116*0304*13;
51J Frontantrieb;
215/45R17 91 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
51J 12A; 51A; 71K; 721;
225/45R17 90 11A; 22P; 24J; 24M 725; 73C; 74D; 77E
235/45R17 93 VF7; 11A; 22P; 24J;
24M
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 16 von 39
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 205/50R17 89 11A; 21P; 22H; 22M; Nur CrossGolf; Nur
24M bis
215/45R17 87 11A; 22H; 22M; 24M; e1*2001/116*0304*13;
5ET Frontantrieb;
215/45R17 91 11A; 22H; 22M; 24M 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21P; 22H; 22M; 12A; 51A; 71K; 721;
24M 725; 73C; 74D; 77E
235/45R17 94 11A; 21P; 22H; 22M;
24J; 24M
1KP e1*2001/116*0304*.. 75 - 103 205/50R17 89 11A; 21P; 22H; 22M Nur CrossGolf 6; Ab
215/45R17 87 11A; 22H; 22M; 5ET e1*2001/116*0304*21;
215/45R17 91 11A; 22H; 22M Frontantrieb;
225/45R17 91 11A; 21P; 22H; 22M 10B; 11B; 11G; 11H;
235/45R17 94 11A; 21P; 22H; 22M; 12A; 51A; 71K; 721;
24J; 248 725; 73C; 74D; 77E
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 205/50R17 89 11A; 21P; 24J; 248; Nur Jetta
270 (Stufenheck);
§ 22 51706, Korr. 01
215/45R17 91 11A; 21P; 245; 248; Frontantrieb;
270 10B; 11B; 11G; 11H;
215/50R17 91 11A; 21P; 24J; 248; 12A; 51A; 573; 71K;
271 721; 725; 729; 73C;
225/45R17 91 11A; 21P; 24J; 248; 74D; 76S; 77E
270
235/45R17 94 11A; 21P; 24J; 248;
271
16 e1*2007/46*0539*.. 77 - 155 215/50R17 91 Beetle (Schrägheck);
215/55R17 94 Beetle Cabrio;
225/50R17 94 11A; 27I Frontantrieb;
235/45R17 94 10B; 11B; 11G; 11H;
245/45R17 95 11A; 27I; 57F; 67R; 12A; 51A; 71K; 721;
67T 725; 729; 73C; 74D;
76S; 77E
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 59 - 118 205/50R17 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); ab
24J; 24M; 51J e1*2001/116*0328*15;
215/45R17 87W 11A; 21P; 22L; 22Q; Frontantrieb;
24J; 24M; 5ET; 51J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22L; 22Q; 12A; 51A; 71K; 721;
24J; 24M; 51J 725; 729; 73C; 74D;
225/45R17 91 11A; 21B; 22H; 22L; 77E
24J; 24M
235/45R17 93 11A; 21B; 21N; 22H;
22L; 24J; 24M
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 17 von 39

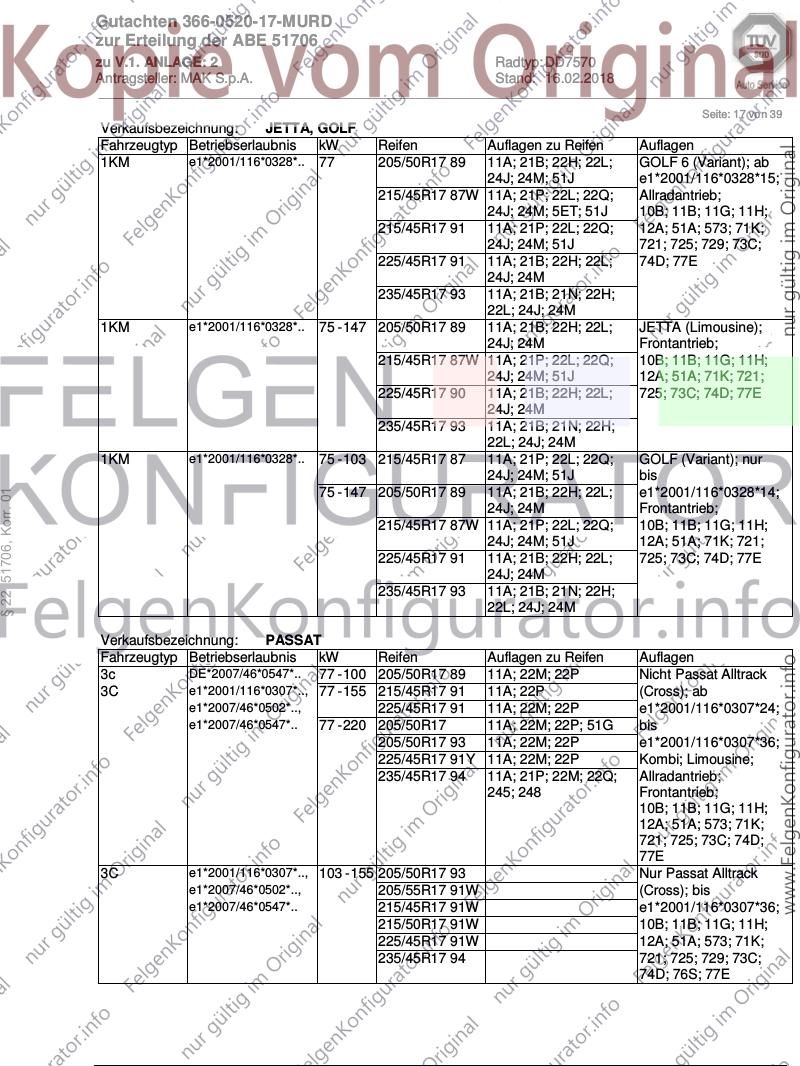

Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 77 205/50R17 89 11A; 21B; 22H; 22L; GOLF 6 (Variant); ab
24J; 24M; 51J e1*2001/116*0328*15;
215/45R17 87W 11A; 21P; 22L; 22Q; Allradantrieb;
24J; 24M; 5ET; 51J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22L; 22Q; 12A; 51A; 573; 71K;
24J; 24M; 51J 721; 725; 729; 73C;
225/45R17 91 11A; 21B; 22H; 22L; 74D; 77E
24J; 24M
235/45R17 93 11A; 21B; 21N; 22H;
22L; 24J; 24M
1KM e1*2001/116*0328*.. 75 - 147 205/50R17 89 11A; 21B; 22H; 22L; JETTA (Limousine);
24J; 24M Frontantrieb;
215/45R17 87W 11A; 21P; 22L; 22Q; 10B; 11B; 11G; 11H;
24J; 24M; 51J 12A; 51A; 71K; 721;
225/45R17 90 11A; 21B; 22H; 22L; 725; 73C; 74D; 77E
24J; 24M
235/45R17 93 11A; 21B; 21N; 22H;
22L; 24J; 24M
1KM e1*2001/116*0328*.. 75 - 103 215/45R17 87 11A; 21P; 22L; 22Q; GOLF (Variant); nur
24J; 24M; 51J bis
75 - 147 205/50R17 89 11A; 21B; 22H; 22L; e1*2001/116*0328*14;
§ 22 51706, Korr. 01
24J; 24M Frontantrieb;
215/45R17 87W 11A; 21P; 22L; 22Q; 10B; 11B; 11G; 11H;
24J; 24M; 51J 12A; 51A; 71K; 721;
225/45R17 91 11A; 21B; 22H; 22L; 725; 73C; 74D; 77E
24J; 24M
235/45R17 93 11A; 21B; 21N; 22H;
22L; 24J; 24M
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 100 205/50R17 89 11A; 22M; 22P Nicht Passat Alltrack
3C e1*2001/116*0307*.., 77 - 155 215/45R17 91 11A; 22P (Cross); ab
e1*2007/46*0502*.., 225/45R17 91 11A; 22M; 22P e1*2001/116*0307*24;
e1*2007/46*0547*.. 77 - 220 205/50R17 11A; 22M; 22P; 51G bis
205/50R17 93 11A; 22M; 22P e1*2001/116*0307*36;
225/45R17 91Y 11A; 22M; 22P Kombi; Limousine;
235/45R17 94 11A; 21P; 22M; 22Q; Allradantrieb;
245; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74D;
77E
3C e1*2001/116*0307*.., 103 - 155 205/50R17 93 Nur Passat Alltrack
e1*2007/46*0502*.., 205/55R17 91W (Cross); bis
e1*2007/46*0547*.. 215/45R17 91W e1*2001/116*0307*36;
215/50R17 91W 10B; 11B; 11G; 11H;
225/45R17 91W 12A; 51A; 573; 71K;
235/45R17 94 721; 725; 729; 73C;
74D; 76S; 77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 18 von 39

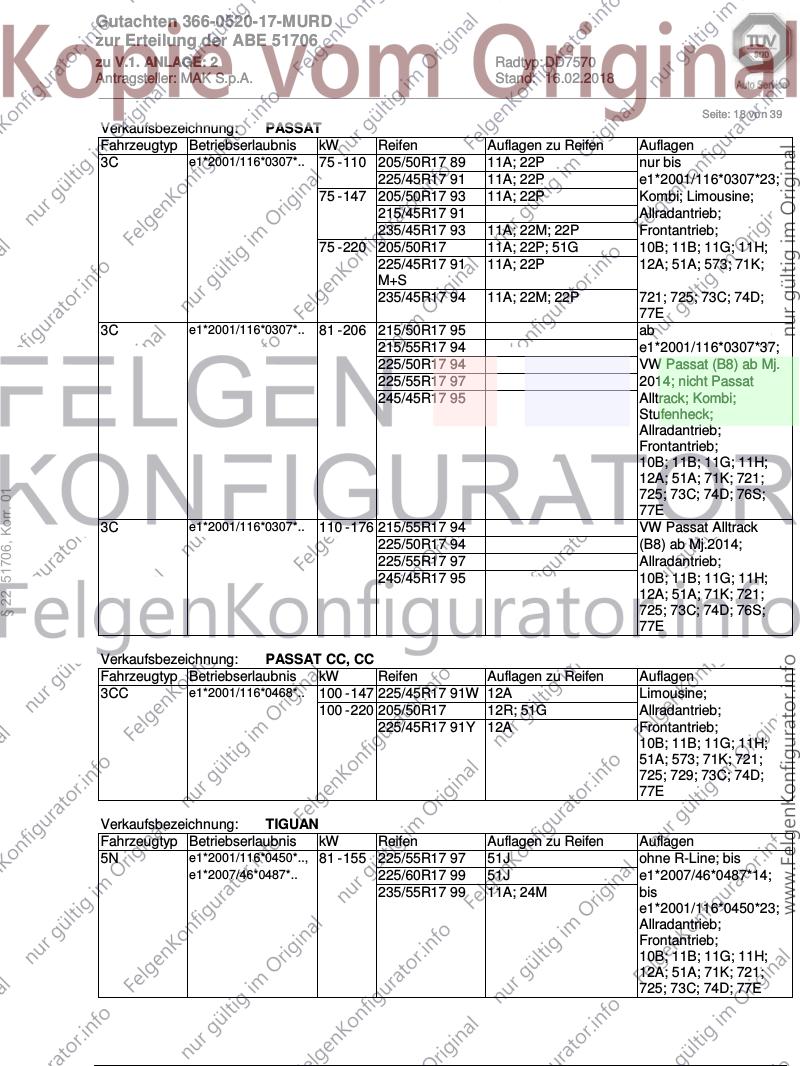

Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 75 - 110 205/50R17 89 11A; 22P nur bis
225/45R17 91 11A; 22P e1*2001/116*0307*23;
75 - 147 205/50R17 93 11A; 22P Kombi; Limousine;
215/45R17 91 Allradantrieb;
235/45R17 93 11A; 22M; 22P Frontantrieb;
75 - 220 205/50R17 11A; 22P; 51G 10B; 11B; 11G; 11H;
225/45R17 91 11A; 22P 12A; 51A; 573; 71K;
M+S
235/45R17 94 11A; 22M; 22P 721; 725; 73C; 74D;
77E
3C e1*2001/116*0307*.. 81 - 206 215/50R17 95 ab
215/55R17 94 e1*2001/116*0307*37;
225/50R17 94 VW Passat (B8) ab Mj.
225/55R17 97 2014; nicht Passat
245/45R17 95 Alltrack; Kombi;
Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
§ 22 51706, Korr. 01
77E
3C e1*2001/116*0307*.. 110 - 176 215/55R17 94 VW Passat Alltrack
225/50R17 94 (B8) ab Mj.2014;
225/55R17 97 Allradantrieb;
245/45R17 95 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 147 225/45R17 91W 12A Limousine;
100 - 220 205/50R17 12R; 51G Allradantrieb;
225/45R17 91Y 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 729; 73C; 74D;
77E
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 225/55R17 97 51J ohne R-Line; bis
e1*2007/46*0487*.. 225/60R17 99 51J e1*2007/46*0487*14;
235/55R17 99 11A; 24M bis
e1*2001/116*0450*23;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 19 von 39

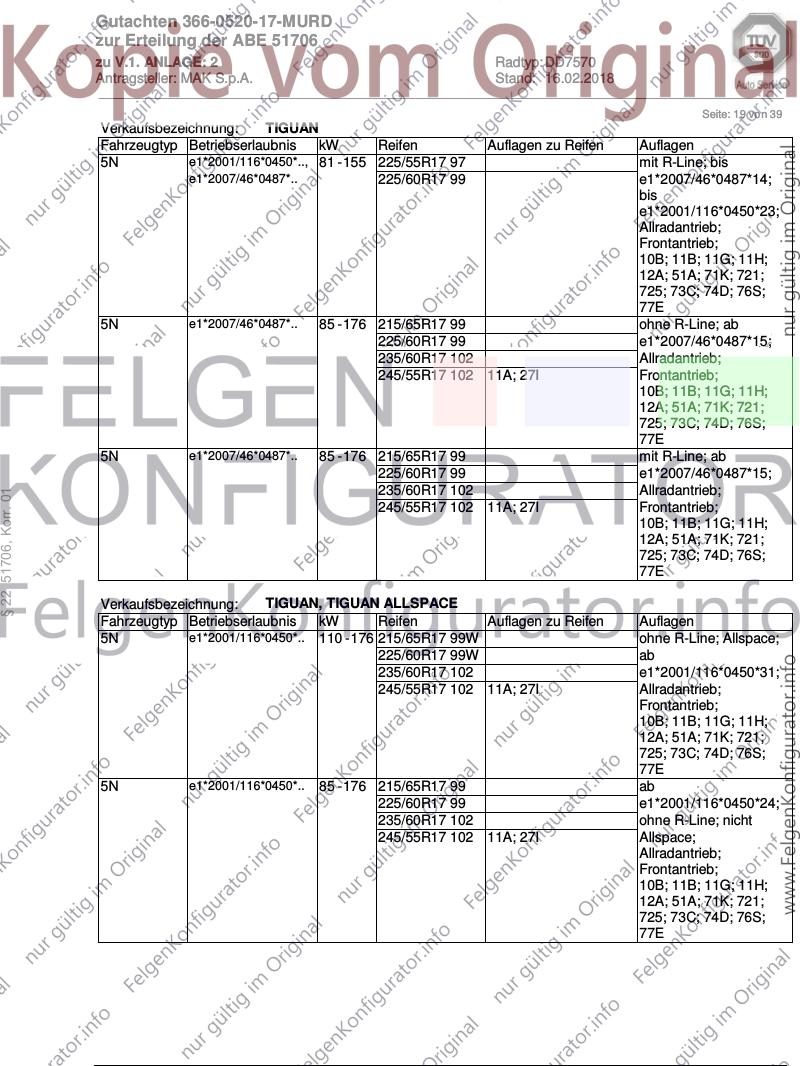

Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 225/55R17 97 mit R-Line; bis
e1*2007/46*0487*.. 225/60R17 99 e1*2007/46*0487*14;
bis
e1*2001/116*0450*23;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
5N e1*2007/46*0487*.. 85 - 176 215/65R17 99 ohne R-Line; ab
225/60R17 99 e1*2007/46*0487*15;
235/60R17 102 Allradantrieb;
245/55R17 102 11A; 27I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
5N e1*2007/46*0487*.. 85 - 176 215/65R17 99 mit R-Line; ab
225/60R17 99 e1*2007/46*0487*15;
235/60R17 102 Allradantrieb;
§ 22 51706, Korr. 01
245/55R17 102 11A; 27I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
Verkaufsbezeichnung: TIGUAN, TIGUAN ALLSPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 110 - 176 215/65R17 99W ohne R-Line; Allspace;
225/60R17 99W ab
235/60R17 102 e1*2001/116*0450*31;
245/55R17 102 11A; 27I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
5N e1*2001/116*0450*.. 85 - 176 215/65R17 99 ab
225/60R17 99 e1*2001/116*0450*24;
235/60R17 102 ohne R-Line; nicht
245/55R17 102 11A; 27I Allspace;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 20 von 39
Verkaufsbezeichnung: TIGUAN, TIGUAN ALLSPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 85 - 176 215/65R17 99 ab
225/60R17 99 e1*2001/116*0450*24;
235/60R17 102 mit R-Line; nicht
245/55R17 102 11A; 27I Allspace;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76S;
77E
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 75 - 130 205/50R17 91 52J nur CrossTouran; bis
e1*2007/46*0506*.. 225/45R17 91 52J e1*2007/46*0357*13;
1T e1*2001/116*0211*.., bis
e1*2007/46*0357*.. e1*2001/116*0211*35;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76U;
76Z; 77E
§ 22 51706, Korr. 01
1t DE*2007/46*0506*.., 66 - 103 205/50R17 89 11A; 24J; 24M; 5FM nicht CrossTouran;
e1*2007/46*0506*.. 66 - 130 205/50R17 93 11A; 24J; 24M bis
1T e1*2001/116*0211*.., 215/45R17 91 11A; 24J; 24M; 5GG e1*2007/46*0357*13;
e1*2007/46*0357*.. 215/45R17 91W 11A; 24J; 24M; 5GG bis
225/45R17 11A; 24J; 24M; 51G e1*2001/116*0211*35;
225/45R17 91 11A; 24J; 24M; 5GG 10B; 11B; 11G; 11H;
235/45R17 93 11A; 24C; 24D 12A; 51A; 71K; 721;
725; 73C; 74D; 77E
1T e1*2001/116*0211*.., 81 - 140 205/50R17 93 11A; 245; 27I ab
e1*2007/46*0357*14;
e1*2007/46*0357*.. 205/55R17 95 11A; 245; 27I ab
215/50R17 95 11A; 245; 248; 27I e1*2001/116*0211*36;
215/55R17 94 11A; 245; 248; 27I 10B; 11B; 11G; 11H;
225/50R17 94 11A; 241; 246; 248; 12A; 51A; 71K; 721;
26P; 27I 725; 73C; 74D; 76S;
235/45R17 94 11A; 245; 248; 27I 77E
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B e1*95/54*0043*.., 66 - 92 215/45R17 87 11A; 24J B5 ab MJ 1996; Kombi;
e1*98/14D0043*.., 66 - 142 215/45R17 91 11A; 24J Limousine;
e1*98/14*0043*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
3BS e1*2001/116*0173*.., 202 205/50R17 51G; 52J 10B; 11G; 11H; 12A;
e1*98/14*0173*.. 225/45R17 51G 51A; 71K; 721; 725;
73C; 74D; 77E
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 21 von 39
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
§ 22 51706, Korr. 01
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 22 von 39
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
§ 22 51706, Korr. 01
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 23 von 39
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
§ 22 51706, Korr. 01
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24N) Die Radabdeckung an Achse 2 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 24 von 39
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
§ 22 51706, Korr. 01
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 25 von 39
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
67R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/50R17
§ 22 51706, Korr. 01
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 26 von 39
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
§ 22 51706, Korr. 01
AF5) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (breite Hinterachse) nicht serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF6) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (schmale Hinterachse) serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF7) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 / 321 mm
(Dicke 30mm) an der Vorderachse nicht zulässig.
AFI) Die Verwendung dieser Reifengröße ist an Fahrzeugen mit 6-Zylinder-Motoren nur mit M+S-Profil
zulässig.
VB0) Diese Reifengröße ist nur zulässig an Fahrzeugen mit leicht auftragender Türinnenverkleidung
(Überstand über den unteren Längsrahmen der seitlichen Schiebetür weniger als 3mm) der seitlichen
Schiebetüren. Bei Fahrzeugen mit stark auftragender Türinnenverkleidung ist die Freigängigkeit der
Schiebetür zu prüfen.
VB1) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 15 Zoll-Bereifung (schmale
Hinterachse).
VB2) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 16 Zoll-Bereifung (breite
Hinterachse).
VF7) Durch Entfernen der Schraube und des Clips zur Befestigung des Innenkotflügels oben in der Mitte des
vorderen Radhauses und durch Klemmen des Kunststoffinnenkotflügels hinter die obere mittlere
Befestigungslasche ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK herzustellen.
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 27 von 39
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 250 VA
26B x = 400 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51706, Korr. 01
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 20 VA
27H x = 350 y = 350 8 HA
27F x = 350 y = 350 20 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 28 von 39
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8J
Genehm.Nr.: e1*2001/116*0369*..
Handelsbez.: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Variante(n): Allradantrieb, Cabrio, Coupe, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 290 VA
26P x = 330 y = 240 VA
27U y = 40 y = 140 HA
27V y = 40 y = 140 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51706, Korr. 01
26N x = 350 y = 290 8 VA
26J x = 350 y = 290 30 VA
27H x = 280 y = 350 8 HA
27F x = 280 y = 350 21 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 29 von 39
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, 2-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 400 y = 400 VA
26B x = 400 y = 400 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
§ 22 51706, Korr. 01
27H x = 400 y = 400 8 HA
27F x = 400 y = 400 30 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 30 von 39
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
§ 22 51706, Korr. 01
27F x = 400 y = 310 25 HA
27H x = 400 y = 310 8 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 31 von 39
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 10 VA
26N x = 200 y = 300 8 VA
§ 22 51706, Korr. 01
27F x = 300 y = 310 30 HA
27H x = 300 y = 310 8 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 32 von 39
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51706, Korr. 01
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 33 von 39
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51706, Korr. 01
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 34 von 39
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
§ 22 51706, Korr. 01
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 35 von 39
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2001/116*0211*..
Handelsbez.: TOURAN
Variante(n): ab e1*2001/116*0211*36
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51706, Korr. 01
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 36 von 39
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AUV
Genehm.Nr.: e1*2007/46*0627*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 280 VA
26P x = 210 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 260 y = 280 10 VA
26N x = 260 y = 280 8 VA
§ 22 51706, Korr. 01
27F y = 300 y = 320 30 HA
27H x = 300 y = 320 8 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 37 von 39
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2007/46*0357*..
Handelsbez.: TOURAN
Variante(n): ab e1*2007/46*0357*14
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51706, Korr. 01
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 38 von 39
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Variante(n): Allradantrieb, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 30 HA
§ 22 51706, Korr. 01
27H x = 400 y = 310 8 HA
26J x = 300 y = 300 30 VA
Gutachten 366-0520-17-MURD
zur Erteilung der ABE 51706
zu V.1. ANLAGE: 2 Radtyp: DD7570
Antragsteller: MAK S.p.A. Stand: 16.02.2018
__________________________________________________________________________________________________________________
Seite: 39 von 39
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN, TIGUAN ALLSPACE
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 30 HA
§ 22 51706, Korr. 01
