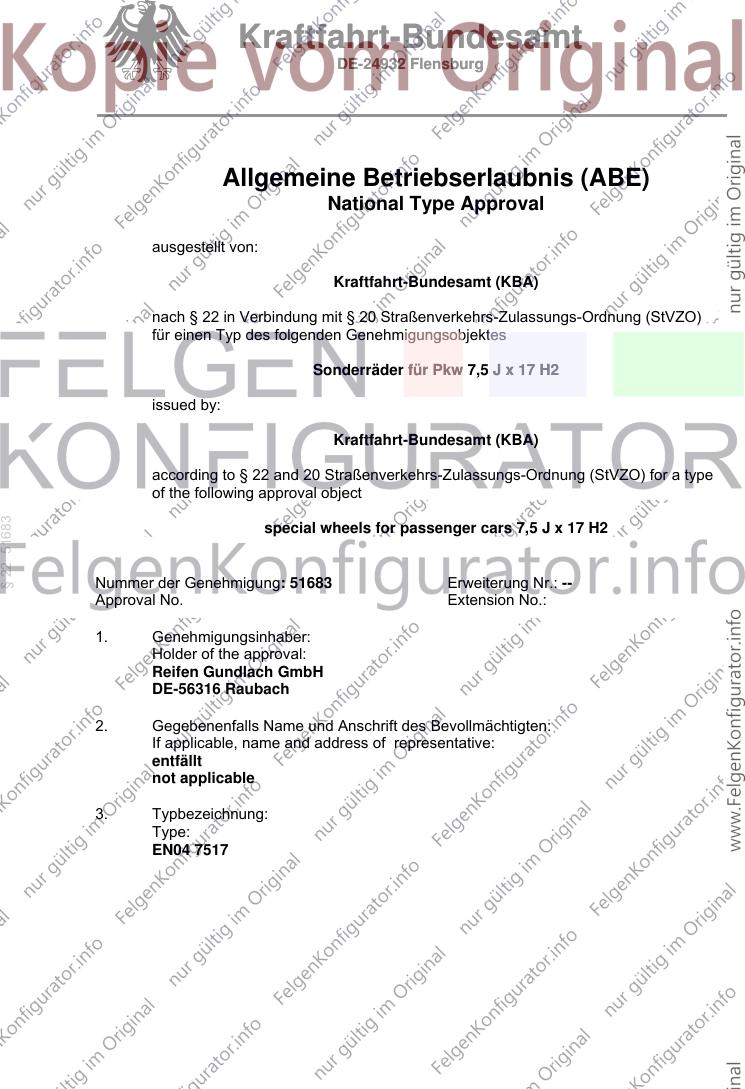

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51683
special wheels for passenger cars 7,5 J x 17 H2
Nummer der Genehmigung: 51683 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
EN04 7517
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51683 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51683
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
22.01.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55069417 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51683 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 22 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51683
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51683 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 25.01.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51683
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell EN04
Typ EN04 7517
Radgröße 7,5JX17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 EN04 7517 X5 / Ø63,4 - Ø57,1 5/100/57,1 42 650 2200
Kennzeichnungen
KBA-Nummer 51683
Herstellerzeichen EN-M
Radtyp und Ausführung EN04 7517 (s.o.)
Radgröße 7,5JX17H2
§ 22 51683
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.516
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 66-132 205/45R17 L02 R37 T84 T88 A01 A12 A19
8L 66-132 215/45R17 L02 R37 T87 T88 T91 A99 S02
e1*95/54*0042*..,
e1*98/14*0042*..
Seat Arona 70-110 205/50R17 K1a K1b K2b A01 A12 A19
KJ 70-110 205/55R17 K1a K1b K2b A58 A99 S02
e9*2007/46*3134*02-.. 70-110 215/50R17 K1c K2b K6g K6i K6j K6y
70-110 225/45R17 K1a K1b K2b
70-110 235/45R17 K1c K2b K6g K6i K6j K6y
Seat Ibiza 48-110 205/45R17 K2b A01 A12 A19
KJ 48-110 215/45R17 K1a K1b K2b A58 A99 Flh
e9*2007/46*3134*.. 48-110 225/45R17 K1c K2b S02
Seat Ibiza / Cordoba 44-132 205/40R17 T80 T81 T84 A12 A19 A99
6L 44-132 215/35R17 A01 K1a K2b K90 T79 T83 B01 Flh Sth
e9*98/14*0041*.., 44-132 225/35R17 A01 K2b K90 R03 V17 S02
e9*2001/116*0041*..
Seat Ibiza / Ibiza ST 44-110 205/40R17 T80 T81 T84 A12 A19 A99
§ 22 51683
6J, 6JN 44-110 215/35R17 T79 T83 Car Flh V17
e9*2001/116*0067*.., 44-110 215/40R17 S02
e9*2007/46*0001*.. 44-110 225/35R17 A01 K2b R03
- incl. Facelift 2012
- incl. Facelift 2015
Seat Ibiza Cupra 132 205/40R17 R37 T84 A12 A19 A99
6J 132 215/35R17 R37 T83 B91 Flh V17
e9*2001/116*0067*.. 132 225/35R17 A01 K2b R03 S02
132, 141 215/40R17
141 205/40R17 M+S T84
Seat Toledo 55-90 195/40R17 NoD T81 A12 A19 A58
NH 55-90 195/45R17 T81 T85 A99 Lim V17
e11*2007/46*0251*.. 55-90 205/40R17 T80 T84 S02
55-90 215/35R17 T79 T83
55-90 215/40R17
55-90 225/35R17 A01 K2b R03
Seat Toledo / Leon 50-150 205/45R17 L02 T84 T88 A01 A12 A19
1M 50-150 215/45R17 L02 T87 T88 T91 A99 Flh Lim
e9*97/27*0026*.., Se4 S02
e9*98/14*0026*..
Skoda Fabia 44-77 195/40R17 T81 A12 A19 A99
5J 44-77 205/40R17 T80 T81 T84 Car Flh S02
e11*2001/116*
0291*00-42;
e11*2007/46*
0013*00-19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Fabia 44-81 195/40R17 T81 A12 A19 A58
5J 44-81 195/45R17 A99 Car Flh
e11*2001/116* 44-81 205/40R17 T80 T84 V17 S02
0291*43-..; 44-81 215/35R17 A01 K2b T79 T83
e11*2007/46* 44-81 215/40R17 A01 K2b
0013*20-.. 44-81 225/35R17 A01 K2b R03
ab MJ 2015 (6V)
Skoda Fabia RS 132 205/40R17 T84 A12 A19 A99
5J Flh S02
e11*2001/116*
0291*27-42
Skoda Praktik 51-66 205/40R17 T80 T81 T84 A12 A19 A58
5J A99 S02
N083;
e11*2007/46*0013*..
Skoda Rapid 55-92 195/40R17 NoD T81 A12 A19 A58
NH 55-92 195/45R17 T81 T85 A99 Lim V17
e11*2007/46*0250*..; 55-92 205/40R17 T80 T84 S02
e11*2007/46*0249*.. 55-92 215/35R17 T79 T83
55-92 215/40R17
§ 22 51683
55-92 225/35R17 A01 K2b R03
Skoda Rapid 55-92 195/40R17 NoD T81 A12 A19 A58
Spaceback 55-92 195/45R17 T81 T85 A99 Flh V17
NH 55-92 205/40R17 T80 T84 S02
e11*2007/46*0250*.. 55-92 215/35R17 T79 T83
55-92 215/40R17
55-92 225/35R17 R03
Skoda Roomster 47-77 205/40R17 T80 T81 T84 A12 A19 A58
5J A99 Npf S02
e11*2001/116*0291*;
e11*2007/46*0013*..
Skoda Roomster 55-77 205/40R17 T81 T84 A12 A19 A58
Scout 55-77 215/35R17 T83 A99 KMV S02
5J 55-77 215/40R17 A01 G01 K44 K46
e11*2001/116*0291*;
e11*2007/46*0013*..
VW Beetle, -/Cabrio 55-125 205/45R17 K90 L02 R37 T84 T88 A01 A12 A19
9C, 1Y 55-125 215/45R17 K1c K90 L02 R37 T87 T88 T91 A99 Cbo Flh
e1*97/27,98/14, S02
2001/116*0106*..,
e1*2001/116*0205*..
VW Cross Polo 51-81 205/40R17 T80 T81 T84 A12 A19 A99
6R 51-81 215/35R17 T79 T83 Flh KMV V17
e1*2001/116*0510*.. 51-81 215/40R17 S02
- incl. Facelift 2014 51-81 225/35R17 R03 T82 T86
VW Fox 40-55 195/40R17 T81 A12 A19 A99
5Z 40-55 205/40R17 A01 K1a K2b Flh Npf S02
e1*2001/116*0301*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

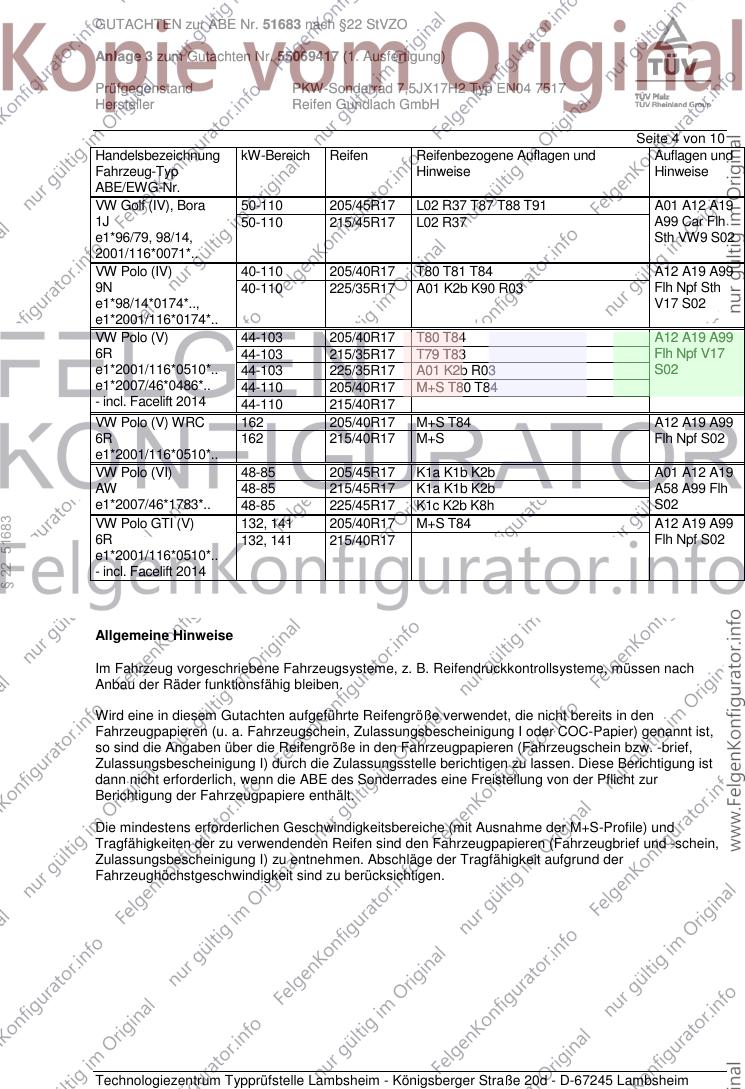

GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (IV), Bora 50-110 205/45R17 L02 R37 T87 T88 T91 A01 A12 A19
1J 50-110 215/45R17 L02 R37 A99 Car Flh
e1*96/79, 98/14, Sth VW9 S02
2001/116*0071*..
VW Polo (IV) 40-110 205/40R17 T80 T81 T84 A12 A19 A99
9N 40-110 225/35R17 A01 K2b K90 R03 Flh Npf Sth
e1*98/14*0174*.., V17 S02
e1*2001/116*0174*..
VW Polo (V) 44-103 205/40R17 T80 T84 A12 A19 A99
6R 44-103 215/35R17 T79 T83 Flh Npf V17
e1*2001/116*0510*.. 44-103 225/35R17 A01 K2b R03 S02
e1*2007/46*0486*.. 44-110 205/40R17 M+S T80 T84
- incl. Facelift 2014 44-110 215/40R17
VW Polo (V) WRC 162 205/40R17 M+S T84 A12 A19 A99
6R 162 215/40R17 M+S Flh Npf S02
e1*2001/116*0510*..
VW Polo (VI) 48-85 205/45R17 K1a K1b K2b A01 A12 A19
AW 48-85 215/45R17 K1a K1b K2b A58 A99 Flh
e1*2007/46*1783*.. 48-85 225/45R17 K1c K2b K8h S02
§ 22 51683
VW Polo GTI (V) 132, 141 205/40R17 M+S T84 A12 A19 A99
6R 132, 141 215/40R17 Flh Npf S02
e1*2001/116*0510*..
- incl. Facelift 2014
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 5 von 10
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 51683
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 6 von 10

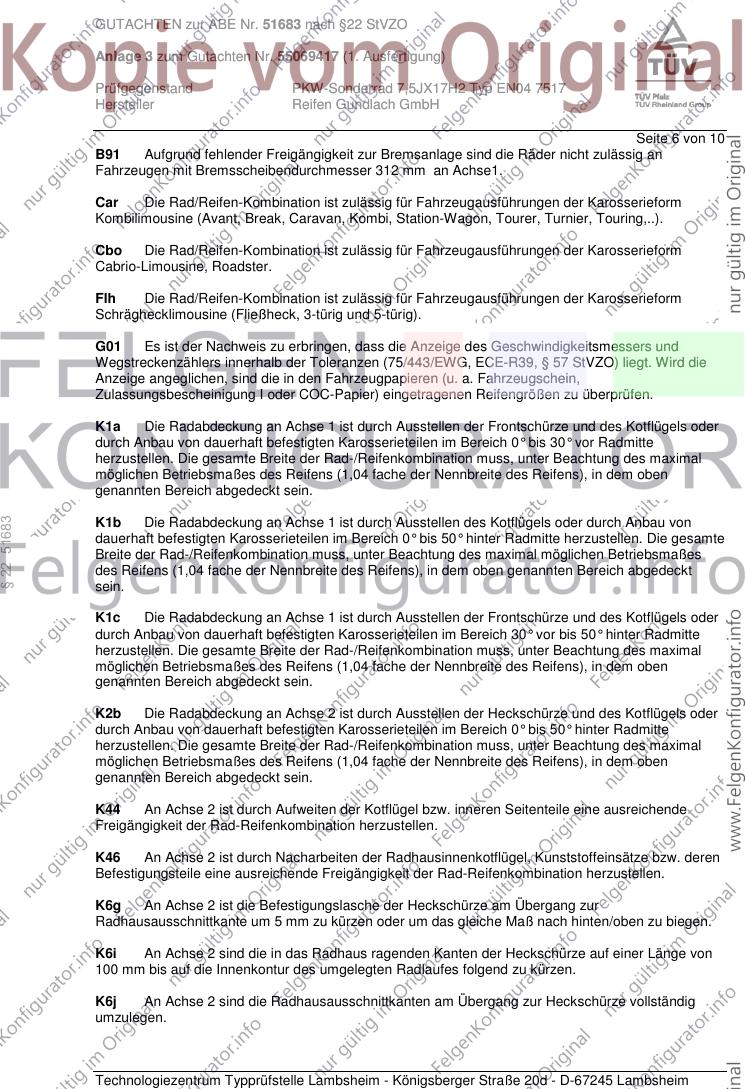

B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 51683
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 7 von 10

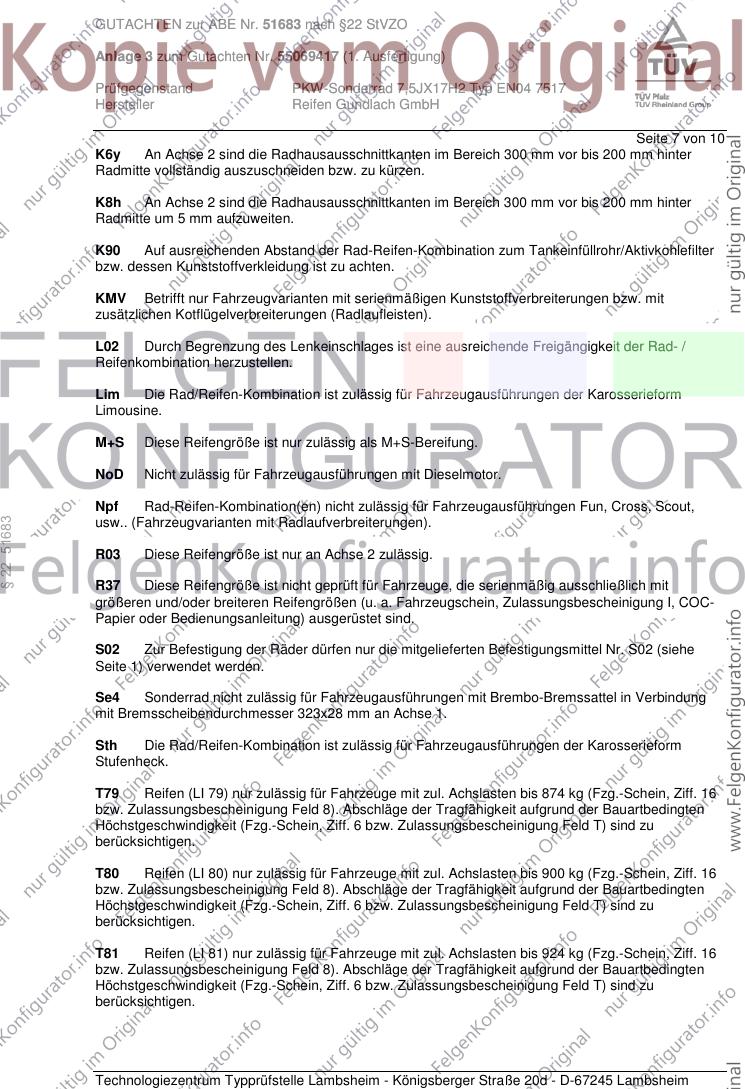

K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
§ 22 51683
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 8 von 10

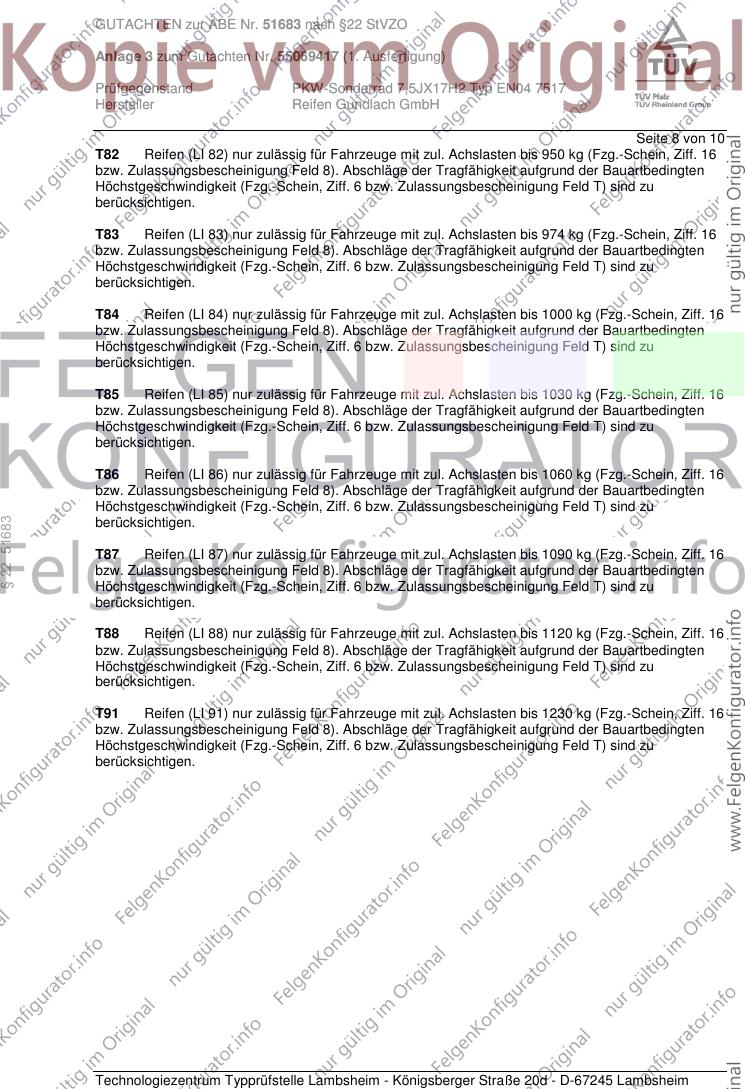

T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 51683
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 9 von 10
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
§ 22 51683
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Januar 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51683 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55069417 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ EN04 7517
Hersteller Reifen Gundlach GmbH
Seite 10 von 10
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Januar 2018
Laux 00285951.DOC
§ 22 51683
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
