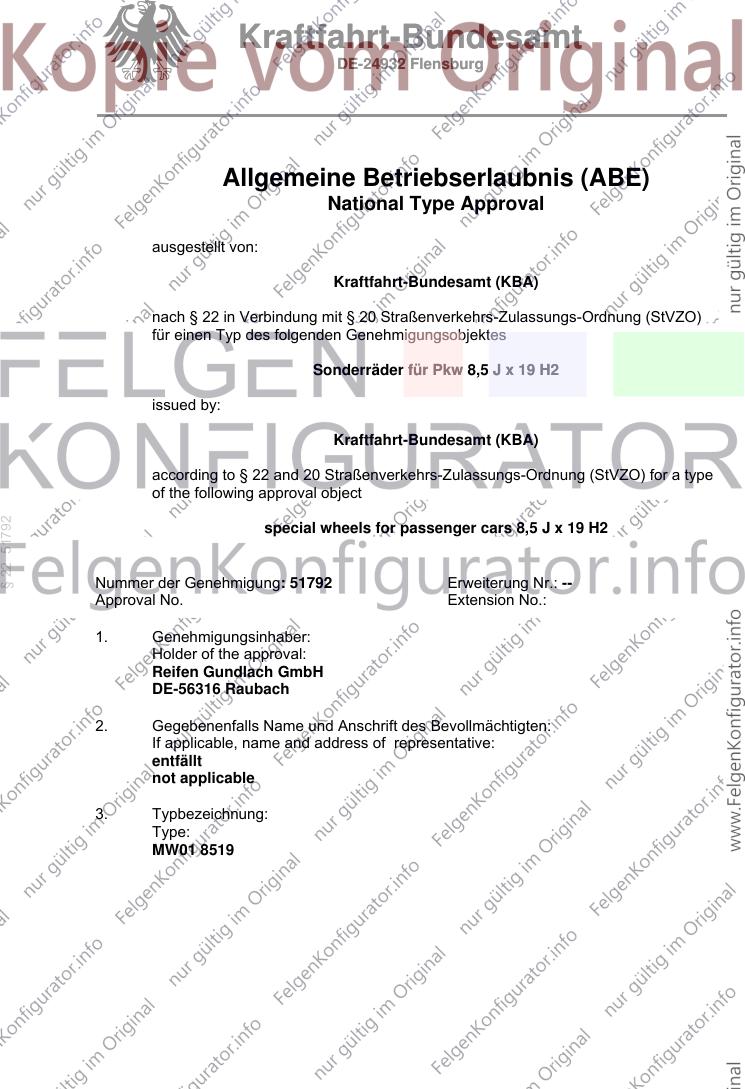

Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51792
special wheels for passenger cars 8,5 J x 19 H2
Nummer der Genehmigung: 51792 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
MW01 8519
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51792 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51792
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
14.03.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55013318 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51792 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 11 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51792
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51792 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 28.03.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51792
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell MW01
Typ MW01 8519
Radgröße 8.5J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D4 MW01 8519 D4 / Ø66,6 - Ø57,1 5/112/57,1 32 735 2260
Kennzeichnungen
KBA-Nummer 51792
Herstellerzeichen RG-M
Radtyp und Ausführung MW01 8519 (s.o.)
Radgröße 8.5J x 19 H2
§ 22 51792
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Serienschraube Kugel 120 27,5 RG.700
M14x1,5 d=25,6 mm
S03 Serienschraube Kugel 140 27,5 RG.700
M14x1,5 d=25,6 mm
S04 Schraube M14x1,5 Kugel 120 30 RG.565
d=25,6 mm
S05 Schraube M14x1,5 Kugel 140 30 RG.565
d=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

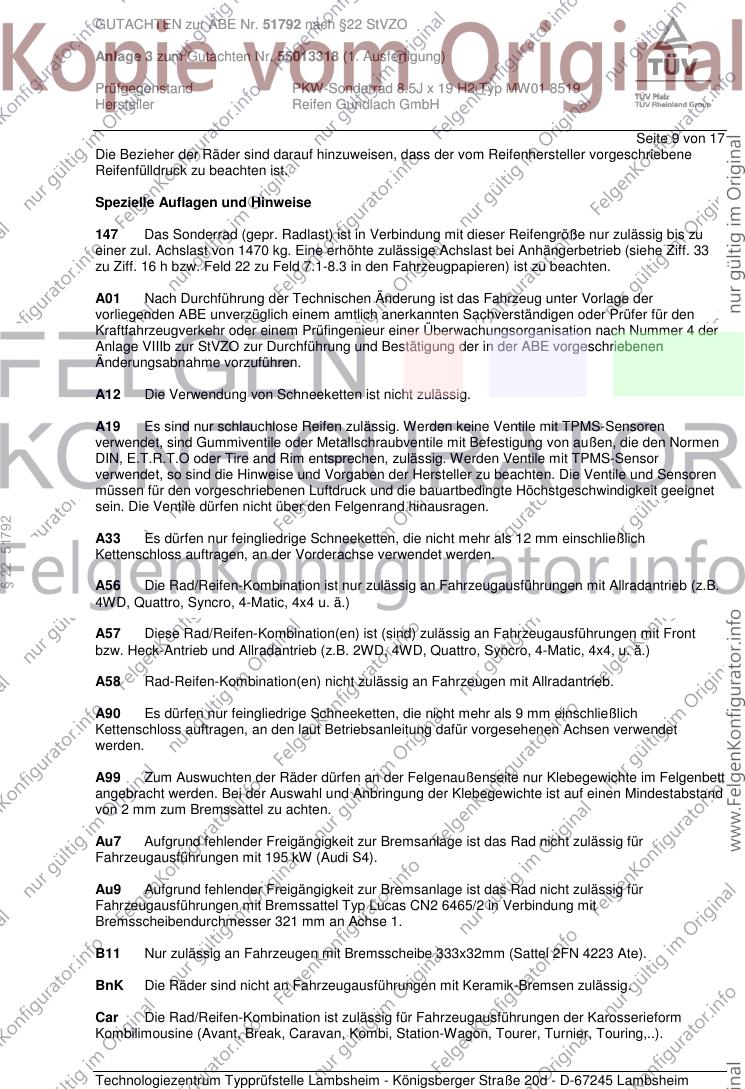

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 2 von 17

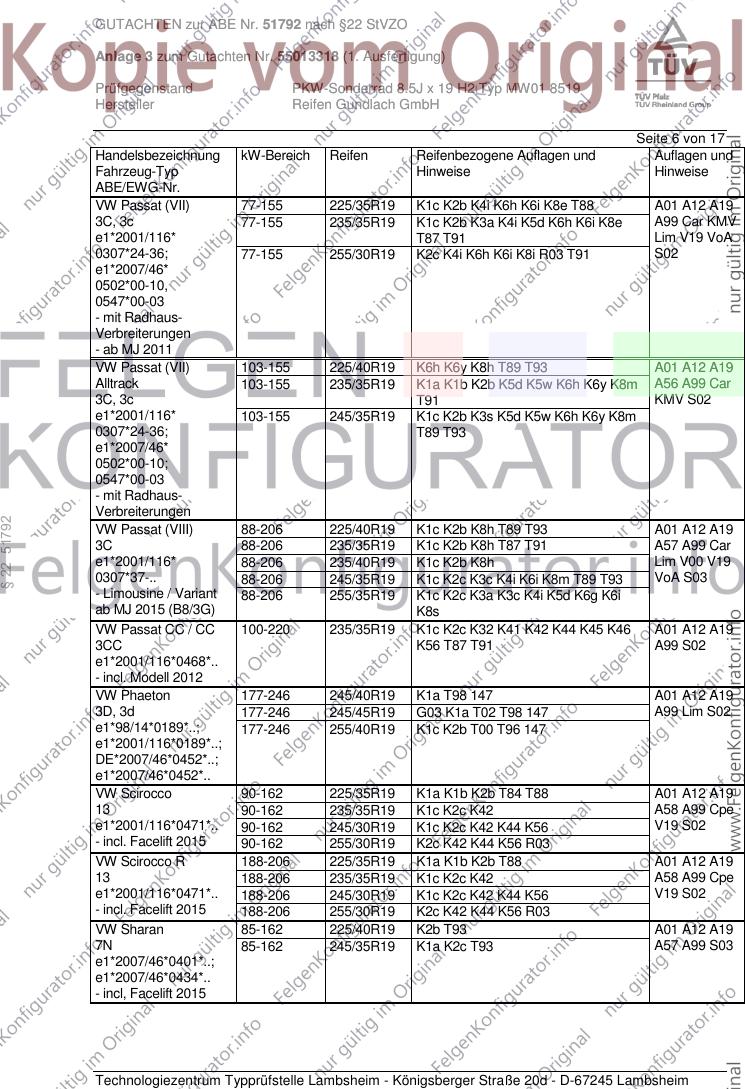

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A19
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A99 Car Lim
e1*98/14*0151*.., 74-188 255/30R19 K2c K44 K46 R03 R70 T87 T91 V19 S02
e1*2001/116*0151*..
Audi A4 55-142 225/35R19 K1c K2b K41 K43 K44 T84 T88 A01 A12 A19
B5 55-169 235/35R19 G01 K1c K2c K41 K43 K44 T87 T91 A99 Au7 Car
e1*93/81*0013*.. , K45 K46 K56
e1*98/14*0013*.. Lim S02
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A19
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A99 Car Cbo
e1*2001/116*0243*.. 162 255/30R19 K2c K44 K46 R03 R70 T91 Lim V19 S02
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A19
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 A99 Cbo V19
e1*98/14*0177*.., 96-188 255/30R19 K2c K44 K46 R03 R70 T91 S02
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car K43 K44 K46 Lim T91 A01 A12 A19
8E,8H,QB6 253 235/35R19 Cbo K43 K44 K46 T91 Y16 A99 K1c K2c
e1*98/14,2001/116* S02
0151,0177,0243*..
Audi A6 81-184 235/35R19 G40 K1c K2b K41 K44 K46 T87 T91 A01 A12 A19
§ 22 51792
4B 81-184 245/35R19 G01 K1c K2c K41 K44 K46 T89 T93 A99 Au9 Car
e1*96/27, 98/14, L02 Lim R21
2001/116*0051*.. X27 S02
Audi A6 -/Avant 89-257 245/35R19 K1c K2b K44 K46 K56 T93 A01 A12 A19
4F, 4F1 89-257 255/35R19 K1c K2b K41 K44 K46 K56 T92 T96 A99 Car Lim
e1*2001/116*0254*.., NBF X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/45R19 K42 K46 T96 A01 A12 A19
4F, 4F1 120-257 235/40R19 K42 K46 T96 A99 X28 S02
e1*2001/116*0254*..; 120-257 245/40R19 K1a K1b K2b K41 K42 K44 K46
e13*2007/46*1080*.. 120-257 255/35R19 K1c K2b K41 K42 K44 K46 T96
120-257 255/40R19 K1c K2b K41 K42 K43 K44 K46
Audi A6 S6 320 255/35R19 K1c K2b K41 K44 K46 K56 T92 T96 A01 A12 A19
4F, 4F1 A99 Car Lim
e1*2001/116*0254*..; X27 S04
e13*2007/46*1080*..
Audi A6, S6 191-250 245/35R19 G01 LK6 T93 A01 A12 A19
4B A99 R70 X27
e1*96/27, 98/14, S02
2001/116*0051*..
Audi A8 154-257 235/45R19 K1a K2b R37 T95 T99 A01 A12 A19
4E 154-257 245/40R19 K1c K2b R37 T94 T98 A99 Lim NBF
e1*2001/116*0198*.., 154-257 245/45R19 G01 K1c K2b K41 R37 S02
e1*2001/116*0246*.. 154-331 235/45R19 K1a K2b M+S T95 T99
154-331 245/40R19 K1c K2b M+S T94 T98
154-331 255/40R19 K1c K2b T00 T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 85, 110 225/40R19 K1a K1b K2b K8f A01 A12 A19
GA 85, 110 235/35R19 K1c K2c K8f A58 A99 KMV
e1*2007/46*1552*.. 85, 110 235/40R19 K1c K2c K8f V19 Z19 S03
- Frontantrieb 85, 110 245/35R19 K2c K8o R03
- mit Zusatz- 85, 110 255/35R19 K2c K8o R03
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1c K2b K6w K8c A01 A12 A19
GA 110, 140 235/35R19 K1c K2c K6w K8c T91 A56 A99 S03
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6w K8c
Audi Q2 Quattro 110, 140 225/40R19 K1a K1b K2b K6w K8c A01 A12 A19
GA 110, 140 235/35R19 K1c K2c K6w K8c T91 A56 A99 KMV
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6w K8c Z19 S03
- mit Zusatz-
Verbreiterungen
Audi Q3 88-162 225/40R19 A12 A19 A57
8U, 8U1 88-162 225/45R19 A99 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S05
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19 A01 K1a K2b
88-162 255/35R19 A01 K1a K2b K6v
§ 22 51792
88-162 255/40R19 A01 K1a K2b K6v
Audi Q3 88-162 225/40R19 A12 A19 A57
8U, 8U1 88-162 225/45R19 A99 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S05
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen 88-162 255/35R19 A01 K6v
88-162 255/40R19 A01 K6v
Audi RS Q3 228-270 225/45R19 A33 M+S A19 A56 A99
8U 228-270 235/40R19 A90 M+S KMV S05
e1*2007/46* 228-270 235/45R19 A12
0590*01-.. 228-270 245/40R19 A12
228-270 255/40R19 A01 A12 K6v
Audi RS3 Limousine 294 235/35R19 K1c K2c K6h K6i K8m A01 A12 A19
8V A56 A99 BnK
e1*2007/46*0608*03-.. Lim S02
Audi RS6 331,353 255/35R19 K41 R09 R35 Som A01 A12 A19
4B A99 Car Lim
e1*98/14*0190*.., S02
e1*2001/116*0190*..
Audi TT (III) 132-169 225/35R19 K1a K2b K6g K8c R37 T84 T88 A01 A12 A19
8J 132-169 225/40R19 K1a K2b K6g K8c R37 A57 A99 Cbo
e1*2001/116* 132-169 235/35R19 K1a K2b K6g K8c R37 Cpe V00 V19
0369*17-.. 132-169 245/35R19 K1c K2b K5d K6h K6i K8c S02
ab MJ 2015 (8S) 132-169 255/30R19 K1c K2c K5d K6h K6i K8o
132-169 255/35R19 K1c K2c K5d K6h K6i K8o
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TTS (III) 210, 228 225/35R19 K1a K2b K6g K8c M+S T84 T88 A01 A12 A19
8J 210, 228 225/40R19 K1a K2b K6g K8c M+S A56 A99 Cbo
e1*2001/116* 210, 228 235/35R19 K1a K2b K6g K8c M+S Cpe S02
0369*18-.. 210, 228 245/35R19 K1c K2b K5d K6h K6i K8c
ab MJ 2015 (8S) 210, 228 255/30R19 K1c K2c K5d K6h K6i K8o
210, 228 255/35R19 K1c K2c K5d K6h K6i K8o
Seat Alhambra 85-162 225/40R19 K2b T93 A01 A12 A19
7N 85-162 245/35R19 K1a K2c T93 A57 A99 S03
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl- Facelift 2015
Seat Ateca 85, 110 225/40R19 K1c K2b A01 A12 A19
5FP 85, 110 225/45R19 G01 K1c K2b A58 A99 F23
e9*2007/46*6394*.. 85, 110 235/40R19 K1c K2b KMV V19 S03
- Frontantrieb 85, 110 245/35R19 K1c K2b K6v K8c
85, 110 245/40R19 K1c K2b K6v K8c
85, 110 255/35R19 K1c K2b K6x K8i
Seat Ateca 4drive 110, 140 225/40R19 K1c K2b A01 A12 A19
5FP 110, 140 225/45R19 K1c K2b A56 A99 F24
§ 22 51792
e9*2007/46*6394*.. 110, 140 235/40R19 K1c K2b KMV S03
110, 140 245/40R19 K1c K2b K6v K8c
Seat Exeo / Exeo ST 75-155 225/35R19 K3b K6g K8b T88 A01 A12 A19
3R, 3RN 75-155 235/35R19 K3b K6g K8b T87 T91 A58 A99 Car
e9*2001/116*0072*.., 75-155 245/30R19 K3b K5d K6h K8l T89 K1c K2b Lim
e9*2007/46*0011*.. S02
Skoda Kodiaq 92-140 235/45R19 T95 T99 A12 A19 A57
NS 92-140 235/50R19 A01 K1a K2b A99 S03
e8*2007/46*0249* 92-140 245/45R19
92-140 255/45R19 A01 K1a K2b
Skoda 81-135 225/35R19 K1a K1b T88 A01 A12 A19
Octavia Scout (III) 81-135 225/40R19 K1a K1b A56 A99 Car
5E 81-135 235/35R19 K1a K1b F24 S02
e11*2007/46* 81-135 245/35R19 K1c K4i K6g K6w K8e K9v
0243*00-19 81-135 255/35R19 K1c K3c K3s K4i K5b K5v K6g K6w
K8e K9v
Skoda 110-135 225/35R19 K1a K2b K4i K6h K6x K8r K9v T88 A01 A12 A19
Octavia Scout (III) 110-135 225/40R19 K1a K2b K4i K6h K6x K8r K9v A56 A99 Car
5E 110-135 235/35R19 K1a K1b K2b K4i K6h K6x K8r K9v F24 S02
e11*2007/46* T87 T91
0243*21-.. 110-135 245/35R19 K1c K2c K4i K6h K6x K8r K9v
ab Facelift 2017 110-135 255/35R19 K1c K2c K3c K3s K4i K5b K5v K6h
K6x K8r K9v
Skoda Superb (I) 74-142 225/35R19 K1c K2b K44 T88 A01 A12 A19
3U 74-142 235/35R19 G01 K1c K2b K41 K44 K45 K56 A58 A99 K46
e11*98/14*0187*.. 74-142 255/30R19 K2a K2b K44 K56 R03 R70 Lim V19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 225/35R19 K1c K27 K2c K41 K44 K46 K56 T88 A01 A12 A19
3T A99 Car Lim
e11*2001/116* S02
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-206 225/40R19 K2b K4i K6g K6i K8e T89 T93 A01 A12 A19
3T 88-206 235/35R19 K1b K2b K3f K4i K5d K6g K6i K8e A57 A99 Car
e11*2001/116* T87 T91 Lim V00 V19
0326*32-..; 88-206 235/40R19 K1b K2b K3f K4i K5d K6g K6i K8e S03
e11*2007/46* 88-206 245/35R19 K1c K2c K3d K3f K4i K5d K6h K6i
0014*22-.. K8m T89 T93
88-206 255/35R19 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s
Skoda Yeti 77-125 225/40R19 K1c K2a K2b T89 T93 A01 A12 A19
5L 77-125 235/35R19 K1c K2c T91 A57 A99 S02
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Arteon 110-206 225/40R19 T89 T93 A12 A19 A57
3H 110-206 225/45R19 A99 S03
§ 22 51792
e1*2007/46*1725*.. 110-206 235/40R19
110-206 245/40R19 A01 K1a K2b K8d
110-206 255/35R19 A01 K1c K2b K5b K8d
110-206 255/40R19 A01 K1c K2b K5b K8d
VW Cross Touran (I) 75-130 235/35R19 K1c K2b K30 T87 T91 A01 A12 A19
1T, 1t A99 KMV S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW Passat (V) 66-142 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A01 A12 A19
3B A99 Car L02
e1*95/54*0043*.., Lim R21 S02
e1*98/14*0043*..
VW Passat (V) 74-142 225/35R19 K1c K44 K45 T84 T88 A01 A12 A19
3BG 74-142 235/35R19 G01 K1c K2b K44 K45 T87 T91 A99 Car K41
e1*98/14*0157*.., 74-142 255/30R19 K2c K44 K56 R03 R70 T87 T91 K46 Lim V19
e1*2001/116*0157*.. S02
VW Passat (V) W8 202 235/35R19 G01 K1c K2b K41 K44 K45 K46 T91 A01 A12 A19
3BS A99 B11 Car
e1*98/14*0173*.., Lim R21 S02
e1*2001/116*0173*..
VW Passat (VII) 77-155 225/35R19 K1c K2b K4i K6h K6i K8e T88 A01 A12 A19
3C, 3c 77-155 235/35R19 K1c K2b K3a K4i K5d K6h K6i K8e A99 Car Lim
e1*2001/116* T87 T91 V19 VoA S02
0307*24-36; 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 225/35R19 K1c K2b K4i K6h K6i K8e T88 A01 A12 A19
3C, 3c 77-155 235/35R19 K1c K2b K3a K4i K5d K6h K6i K8e A99 Car KMV
e1*2001/116* T87 T91 Lim V19 VoA
0307*24-36; 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91 S02
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) 103-155 225/40R19 K6h K6y K8h T89 T93 A01 A12 A19
Alltrack 103-155 235/35R19 K1a K1b K2b K5d K5w K6h K6y K8m A56 A99 Car
3C, 3c T91 KMV S02
e1*2001/116* 103-155 245/35R19 K1c K2b K3s K5d K5w K6h K6y K8m
0307*24-36; T89 T93
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
§ 22 51792
VW Passat (VIII) 88-206 225/40R19 K1c K2b K8h T89 T93 A01 A12 A19
3C 88-206 235/35R19 K1c K2b K8h T87 T91 A57 A99 Car
e1*2001/116* 88-206 235/40R19 K1c K2b K8h Lim V00 V19
0307*37-.. 88-206 245/35R19 K1c K2c K3c K4i K6i K8m T89 T93 VoA S03
- Limousine / Variant 88-206 255/35R19 K1c K2c K3a K3c K4i K5d K6g K6i
ab MJ 2015 (B8/3G) K8s
VW Passat CC / CC 100-220 235/35R19 K1c K2c K32 K41 K42 K44 K45 K46 A01 A12 A19
3CC K56 T87 T91 A99 S02
e1*2001/116*0468*..
- incl. Modell 2012
VW Phaeton 177-246 245/40R19 K1a T98 147 A01 A12 A19
3D, 3d 177-246 245/45R19 G03 K1a T02 T98 147 A99 Lim S02
e1*98/14*0189*..; 177-246 255/40R19 K1c K2b T00 T96 147
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/35R19 K1a K1b K2b T84 T88 A01 A12 A19
13 90-162 235/35R19 K1c K2c K42 A58 A99 Cpe
e1*2001/116*0471*.. 90-162 245/30R19 K1c K2c K42 K44 K56 V19 S02
- incl. Facelift 2015 90-162 255/30R19 K2c K42 K44 K56 R03
VW Scirocco R 188-206 225/35R19 K1a K1b K2b T88 A01 A12 A19
13 188-206 235/35R19 K1c K2c K42 A58 A99 Cpe
e1*2001/116*0471*.. 188-206 245/30R19 K1c K2c K42 K44 K56 V19 S02
- incl. Facelift 2015 188-206 255/30R19 K2c K42 K44 K56 R03
VW Sharan 85-162 225/40R19 K2b T93 A01 A12 A19
7N 85-162 245/35R19 K1a K2c T93 A57 A99 S03
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl, Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW T-ROC 85-140 225/40R19 K1c K2b A01 A12 A19
A1 85-140 235/40R19 K1c K2b K6w A57 A99 S03
e13*2007/46*1845*..
VW Tiguan (I) 81-155 225/45R19 A12 A19 A99
5N 81-155 235/45R19 KMV S03
e1*2001/116* 81-155 245/40R19
0450*00-23; 81-155 255/40R19 A01 K42
e1*2007/46* 81-155 255/40R19 R09
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 K1a K2b A01 A12 A19
5N 81-155 235/45R19 K1c K2b A99 S03
e1*2001/116* 81-155 245/40R19 K1c K2b
0450*11-23; 81-155 255/40R19 K1c K2b K42
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 K1a K2b A01 A12 A19
§ 22 51792
5N 81-155 235/45R19 K1c K2b A99 S03
e1*2001/116* 81-155 245/40R19 K1c K2b
0450*00-10; 81-155 255/40R19 K1c K2c K42
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/45R19 A12 A19 A57
5N 85-176 235/50R19 A01 K1c K2b A99 KOV S03
e1*2001/116* 85-176 245/45R19 A01 K1c K2b
0450*24-..; 85-176 255/45R19 A01 K1c K2b
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 235/45R19 147 A12 A19 A57
Allspace 110-176 235/50R19 A01 K1c K2b 147 A99 KOV S03
5N 110-176 245/45R19 A01 K1c K2b 147
e1*2001/116* 110-176 255/45R19 A01 K1c K2b 147
0450*31-..
VW Tiguan (II) 110-176 235/45R19 147 A12 A19 A57
Allspace R-Line 110-176 235/50R19 147 A99 KMV S03
5N 110-176 245/45R19 147
e1*2001/116* 110-176 255/45R19 147
0450*31-..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) R-Line 85-176 235/45R19 A12 A19 A57
5N 85-176 235/50R19 A99 KMV S03
e1*2001/116* 85-176 245/45R19
0450*24-..; 85-176 255/45R19
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
§ 22 51792
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 9 von 17
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
§ 22 51792
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 10 von 17
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
§ 22 51792
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 11 von 17
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
§ 22 51792
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 12 von 17
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 51792
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 13 von 17

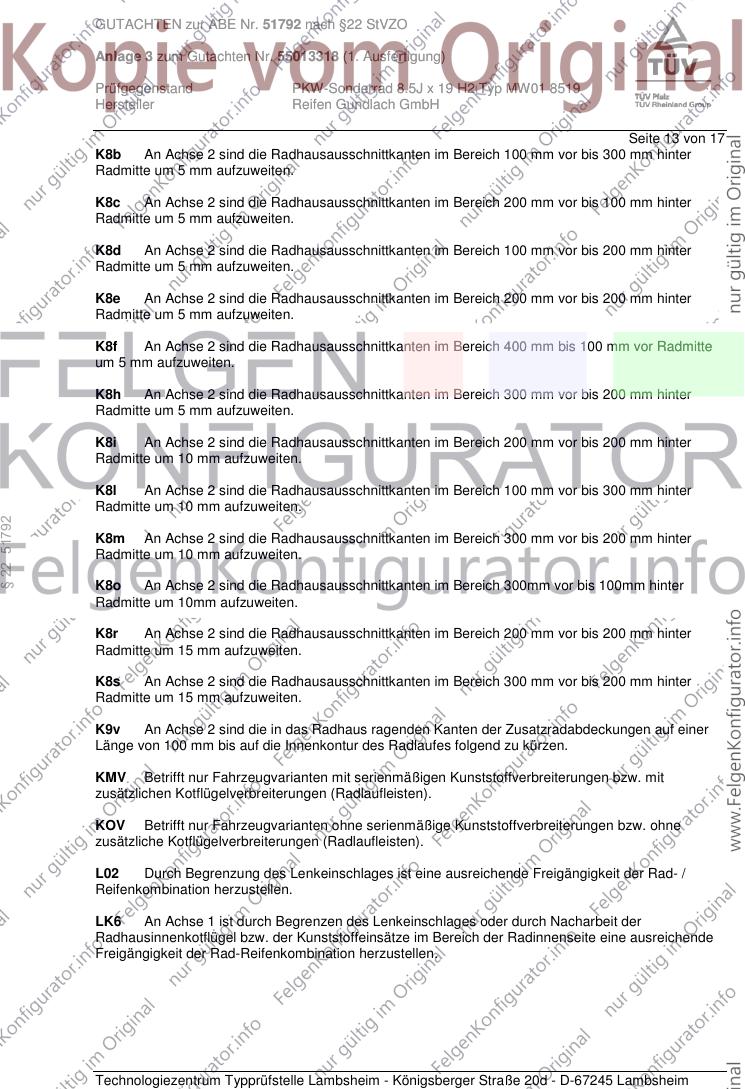

K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8l An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
§ 22 51792
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 14 von 17
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
§ 22 51792
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Som Die aufgeführte Reifengröße ist nicht zulässig als M+S-Bereifung.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 15 von 17
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 51792
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 16 von 17

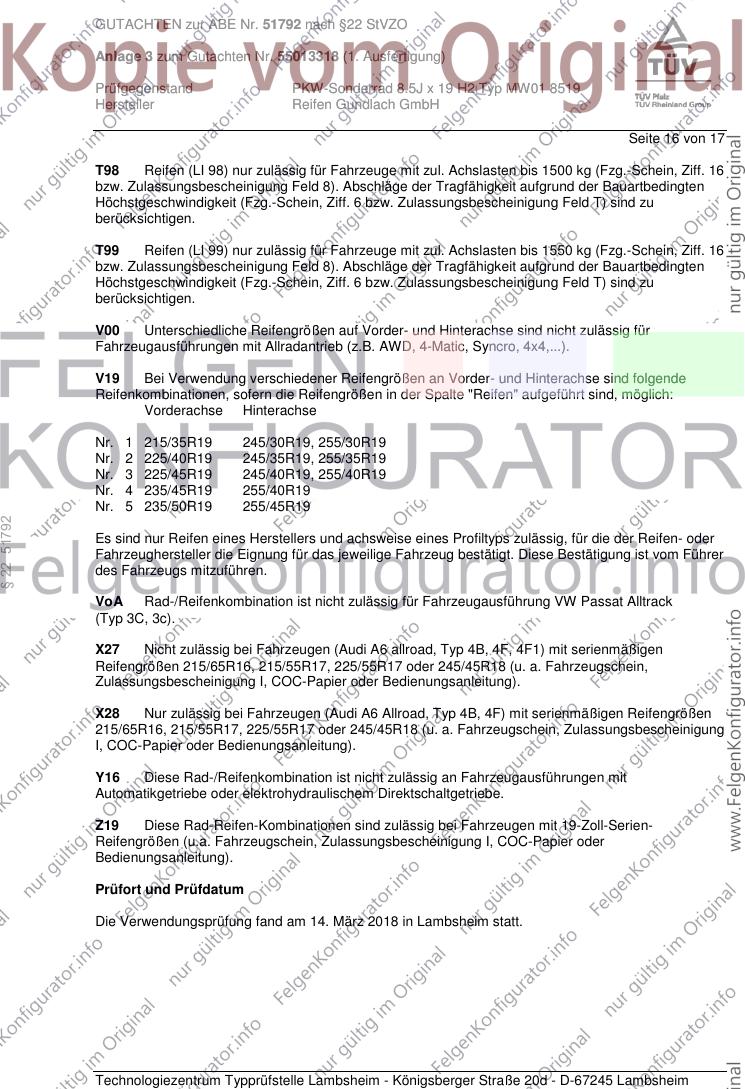

T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/45R19 255/40R19
Nr. 5 235/50R19 255/45R19
§ 22 51792
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. März 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51792 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55013318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 19 H2 Typ MW01 8519
Hersteller Reifen Gundlach GmbH
Seite 17 von 17

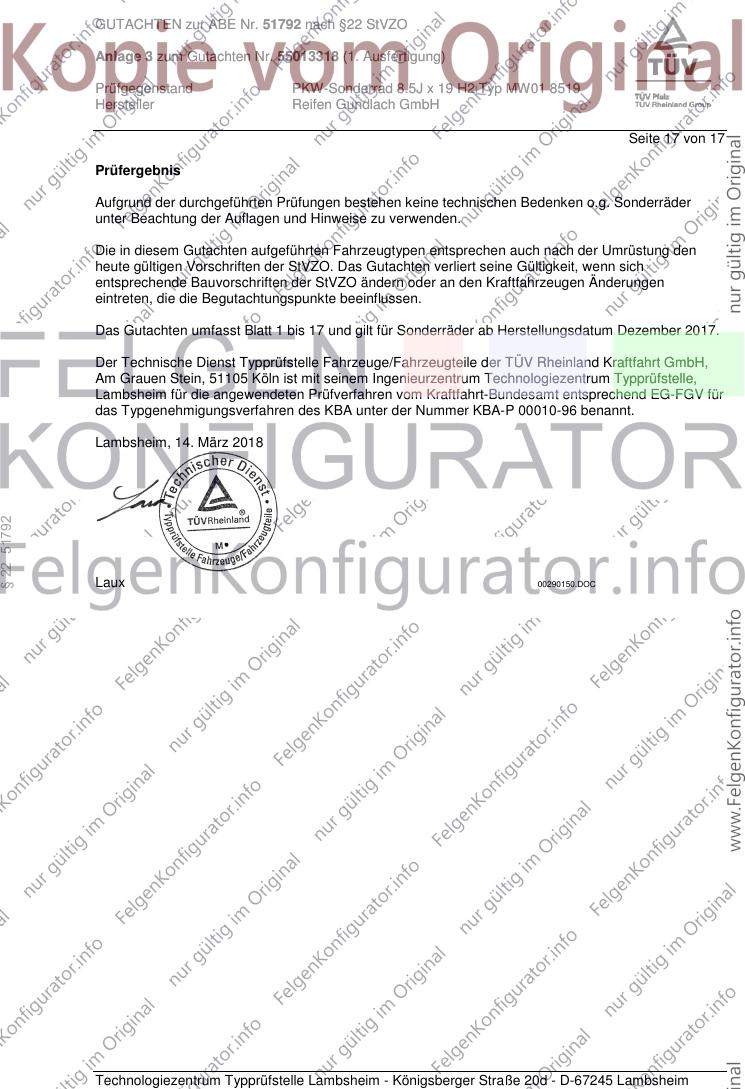

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Dezember 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. März 2018
§ 22 51792
Laux 00290150.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
