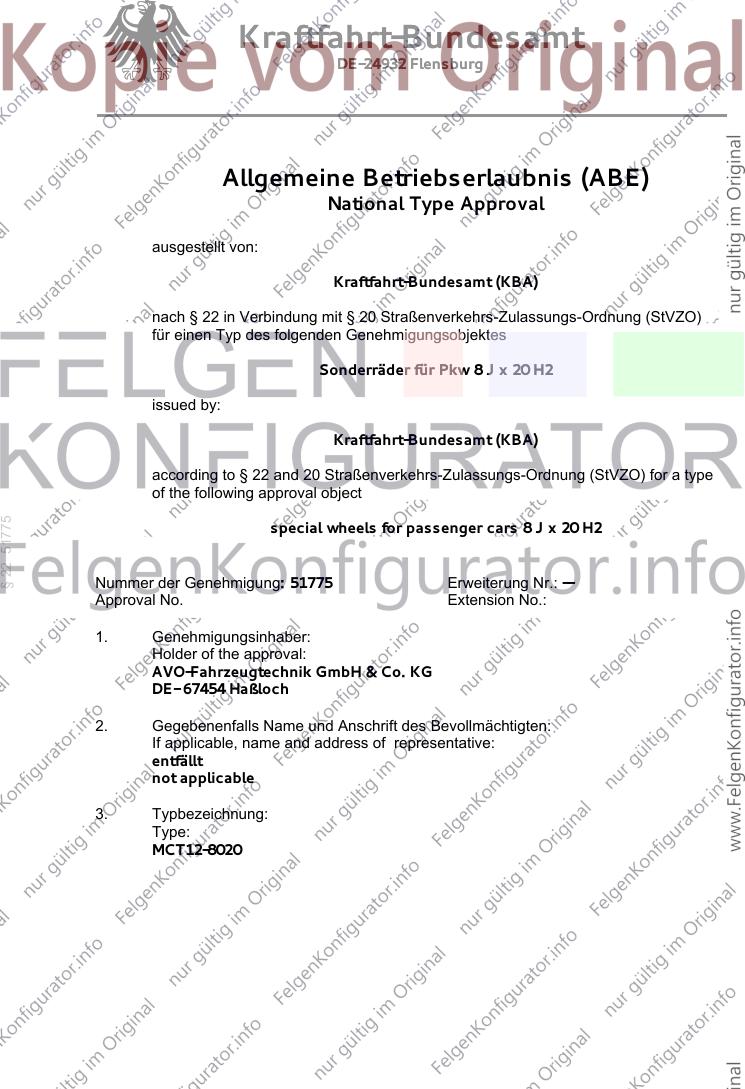

Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51775
special wheels for passenger cars 8 J x 20 H2
Nummer der Genehmigung: 51775 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
MCT12-8020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51775 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51775
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
29.03.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55022118 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51775 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1, 2 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51775
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51775 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 13.04.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51775
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

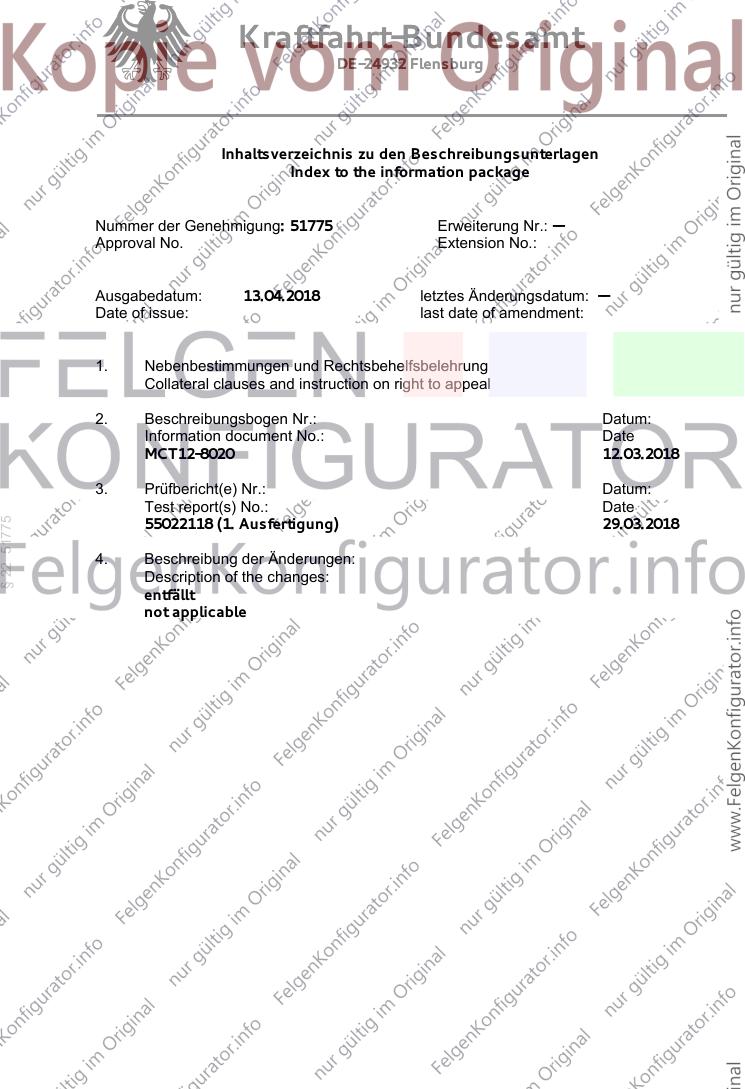

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51775 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 13.04.2018 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
MCT12-8020 12.03.2018
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
§ 22 51775
55022118 (1. Ausfertigung) 29.03.2018
4. Beschreibung der Änderungen:
Description of the changes:
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51775
- Anlage -

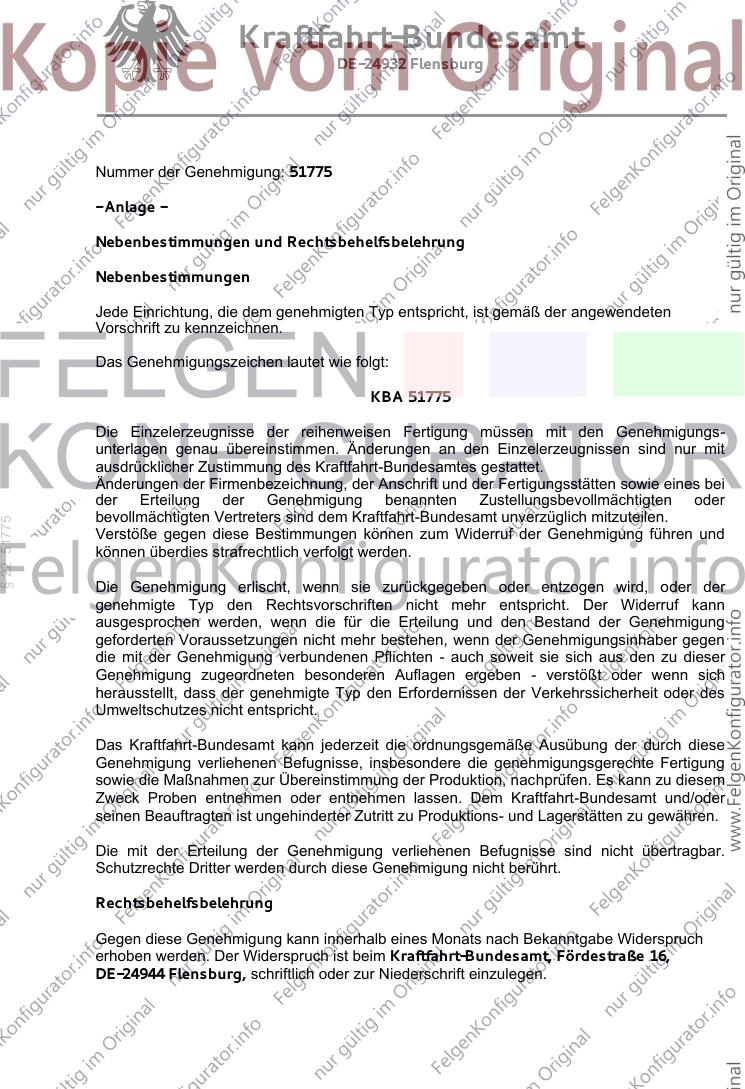

Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51775
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§ 22 51775
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51775
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 51775
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

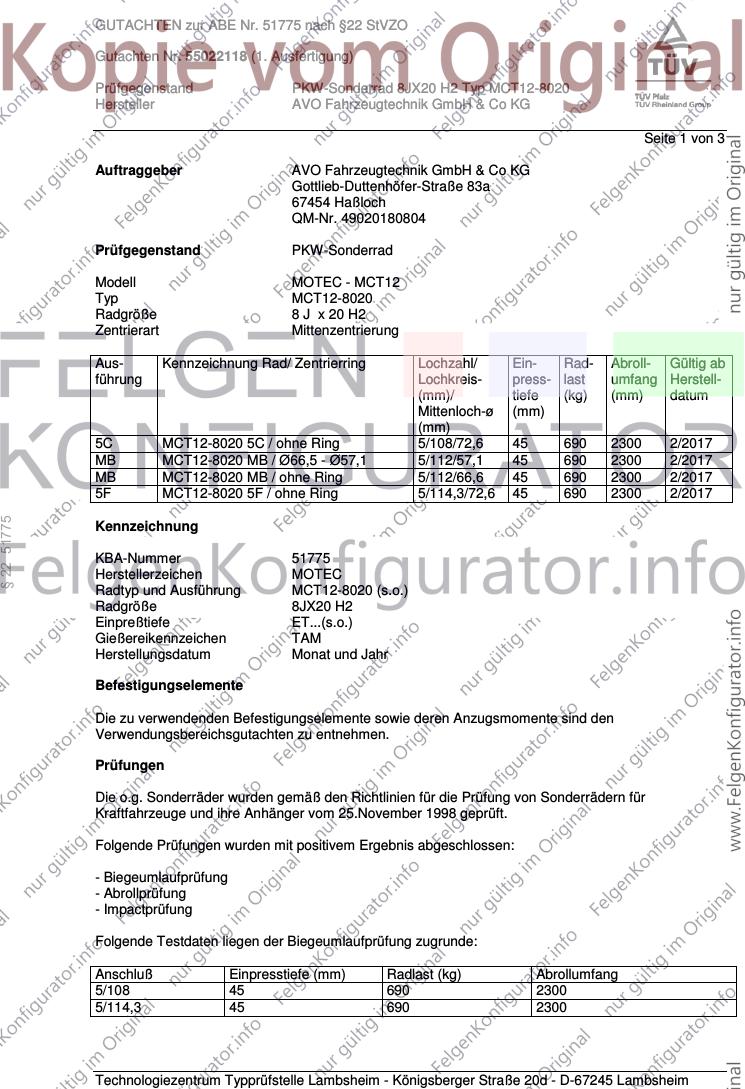

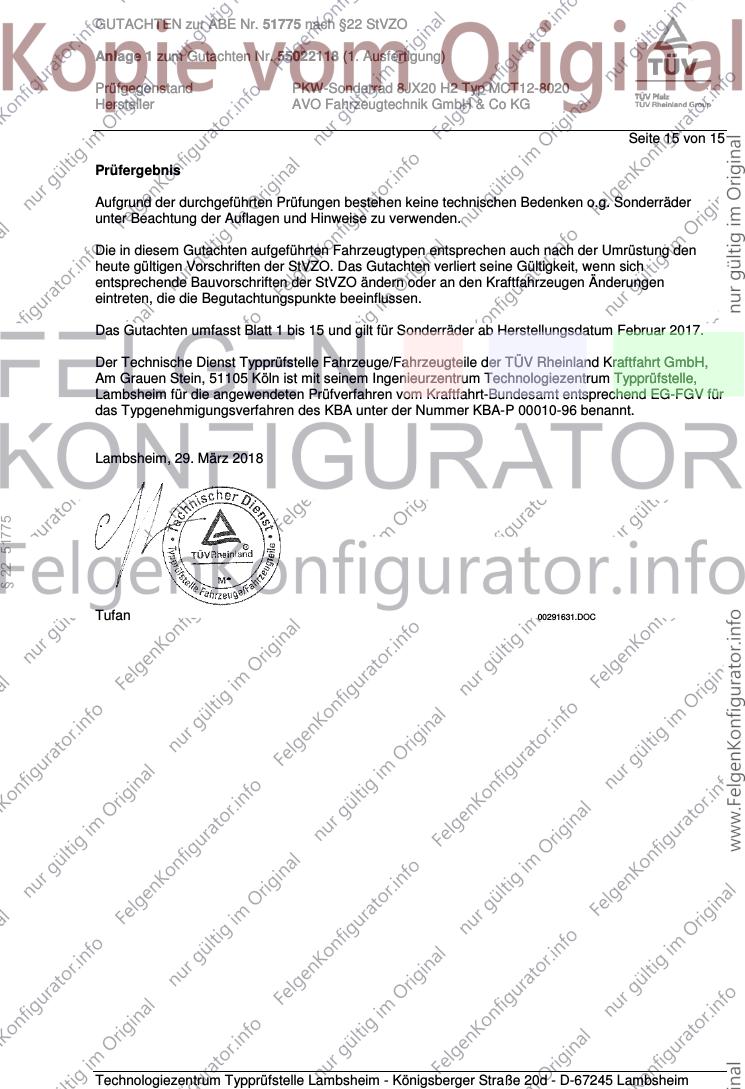

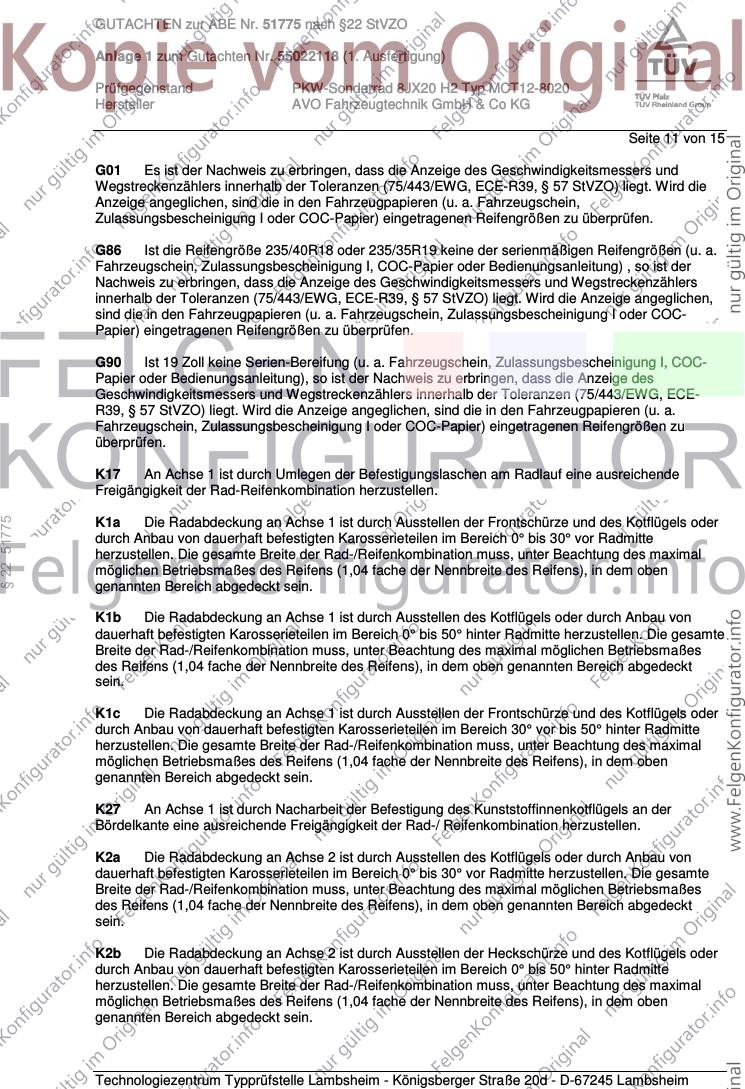

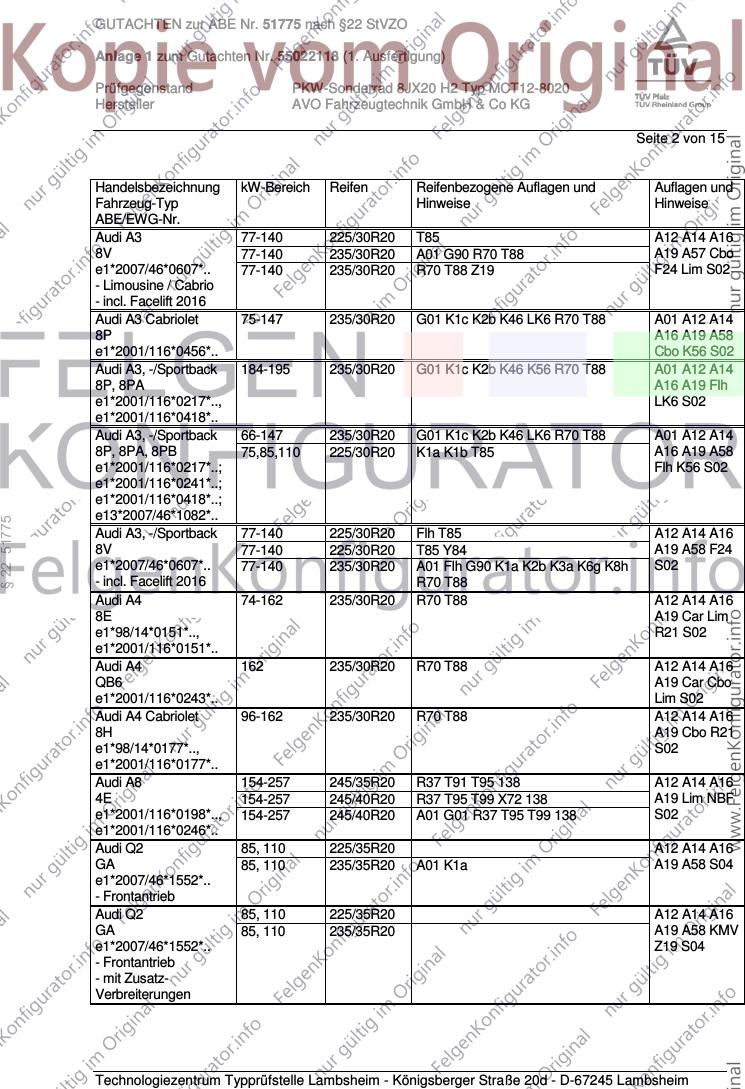

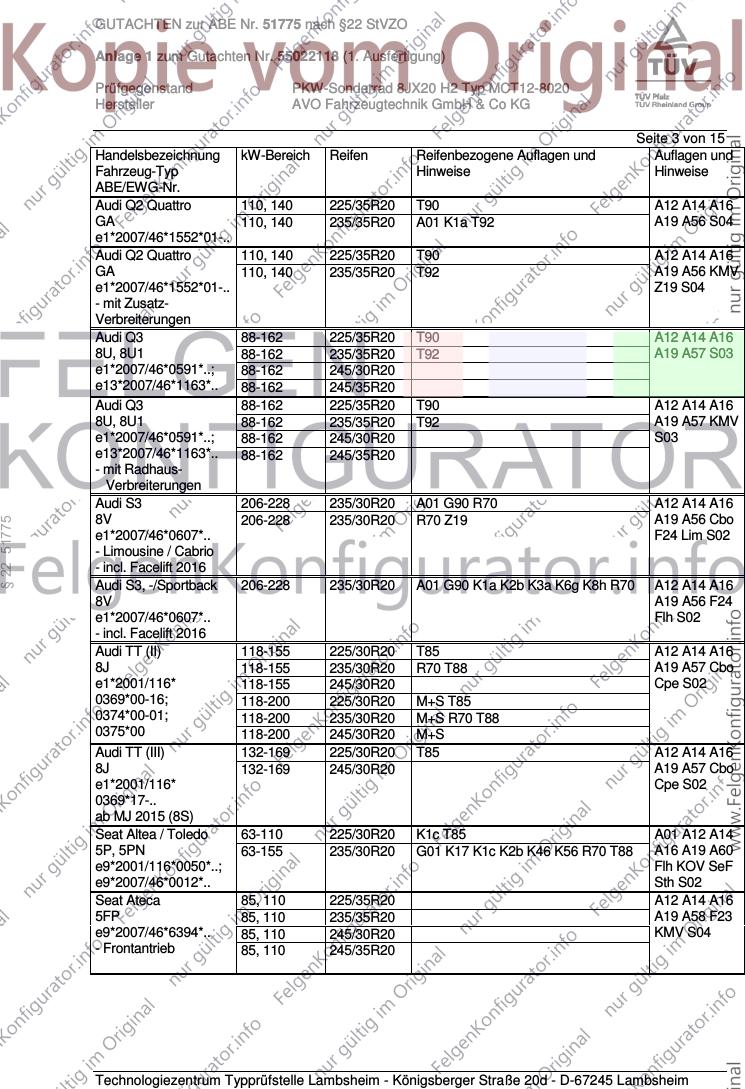

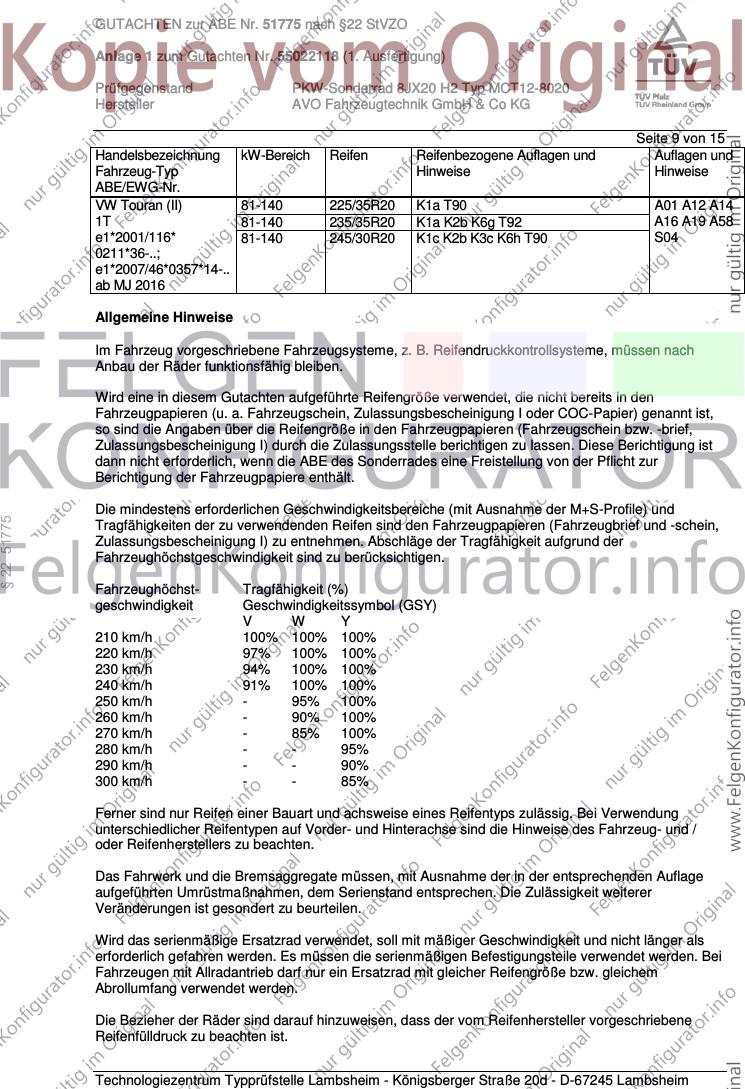

GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT12
Typ MCT12-8020
Radgröße 8 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C MCT12-8020 5C / ohne Ring 5/108/72,6 45 690 2300 2/2017
MB MCT12-8020 MB / Ø66,5 - Ø57,1 5/112/57,1 45 690 2300 2/2017
MB MCT12-8020 MB / ohne Ring 5/112/66,6 45 690 2300 2/2017
5F MCT12-8020 5F / ohne Ring 5/114,3/72,6 45 690 2300 2/2017
§ 22 51775
Kennzeichnung
KBA-Nummer 51775
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT12-8020 (s.o.)
Radgröße 8JX20 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.

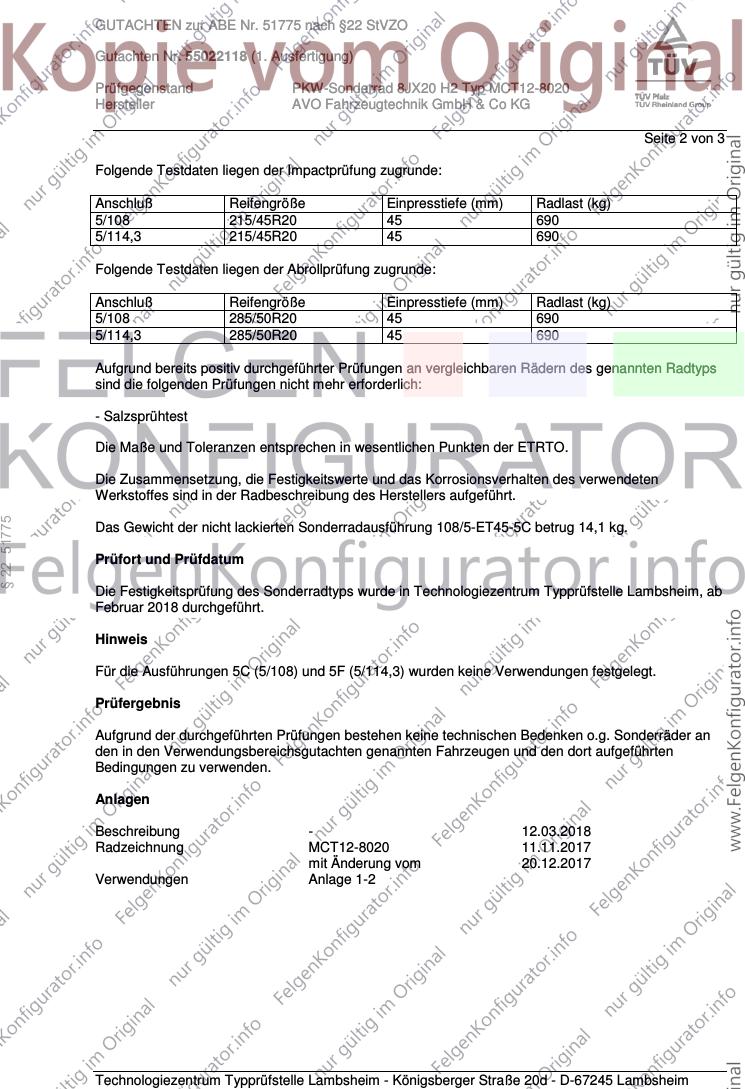

Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/108 45 690 2300
5/114,3 45 690 2300

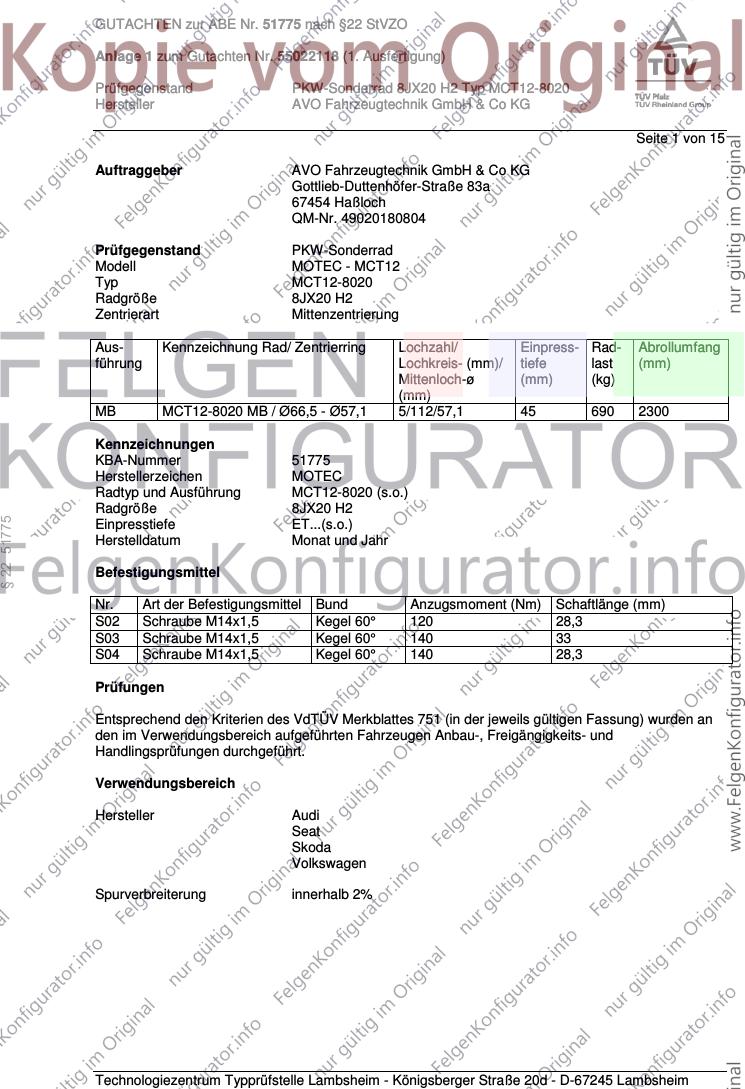

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 215/45R20 45 690
5/114,3 215/45R20 45 690
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 285/50R20 45 690
5/114,3 285/50R20 45 690
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
§ 22 51775
Das Gewicht der nicht lackierten Sonderradausführung 108/5-ET45-5C betrug 14,1 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim, ab
Februar 2018 durchgeführt.
Hinweis
Für die Ausführungen 5C (5/108) und 5F (5/114,3) wurden keine Verwendungen festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 12.03.2018
Radzeichnung MCT12-8020 11.11.2017
mit Änderung vom 20.12.2017
Verwendungen Anlage 1-2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. März 2018
Tufan 00291629.DOC
§ 22 51775
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 15
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT12
Typ MCT12-8020
Radgröße 8JX20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT12-8020 MB / Ø66,5 - Ø57,1 5/112/57,1 45 690 2300
Kennzeichnungen
KBA-Nummer 51775
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT12-8020 (s.o.)
Radgröße 8JX20 H2
§ 22 51775
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 225/30R20 T85 A12 A14 A16
8V 77-140 235/30R20 A01 G90 R70 T88 A19 A57 Cbo
e1*2007/46*0607*.. 77-140 235/30R20 R70 T88 Z19 F24 Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 235/30R20 G01 K1c K2b K46 LK6 R70 T88 A01 A12 A14
8P A16 A19 A58
e1*2001/116*0456*.. Cbo K56 S02
Audi A3, -/Sportback 184-195 235/30R20 G01 K1c K2b K46 K56 R70 T88 A01 A12 A14
8P, 8PA A16 A19 Flh
e1*2001/116*0217*.., LK6 S02
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 235/30R20 G01 K1c K2b K46 LK6 R70 T88 A01 A12 A14
8P, 8PA, 8PB 75,85,110 225/30R20 K1a K1b T85 A16 A19 A58
e1*2001/116*0217*..; Flh K56 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
§ 22 51775
Audi A3, -/Sportback 77-140 225/30R20 Flh T85 A12 A14 A16
8V 77-140 225/30R20 T85 Y84 A19 A58 F24
e1*2007/46*0607*.. 77-140 235/30R20 A01 Flh G90 K1a K2b K3a K6g K8h S02
- incl. Facelift 2016 R70 T88
Audi A4 74-162 235/30R20 R70 T88 A12 A14 A16
8E A19 Car Lim
e1*98/14*0151*.., R21 S02
e1*2001/116*0151*..
Audi A4 162 235/30R20 R70 T88 A12 A14 A16
QB6 A19 Car Cbo
e1*2001/116*0243*.. Lim S02
Audi A4 Cabriolet 96-162 235/30R20 R70 T88 A12 A14 A16
8H A19 Cbo R21
e1*98/14*0177*.., S02
e1*2001/116*0177*..
Audi A8 154-257 245/35R20 R37 T91 T95 138 A12 A14 A16
4E 154-257 245/40R20 R37 T95 T99 X72 138 A19 Lim NBF
e1*2001/116*0198*.., 154-257 245/40R20 A01 G01 R37 T95 T99 138 S02
e1*2001/116*0246*..
Audi Q2 85, 110 225/35R20 A12 A14 A16
GA 85, 110 235/35R20 A01 K1a A19 A58 S04
e1*2007/46*1552*..
- Frontantrieb
Audi Q2 85, 110 225/35R20 A12 A14 A16
GA 85, 110 235/35R20 A19 A58 KMV
e1*2007/46*1552*.. Z19 S04
- Frontantrieb
- mit Zusatz-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 Quattro 110, 140 225/35R20 T90 A12 A14 A16
GA 110, 140 235/35R20 A01 K1a T92 A19 A56 S04
e1*2007/46*1552*01-..
Audi Q2 Quattro 110, 140 225/35R20 T90 A12 A14 A16
GA 110, 140 235/35R20 T92 A19 A56 KMV
e1*2007/46*1552*01-.. Z19 S04
- mit Zusatz-
Verbreiterungen
Audi Q3 88-162 225/35R20 T90 A12 A14 A16
8U, 8U1 88-162 235/35R20 T92 A19 A57 S03
e1*2007/46*0591*..; 88-162 245/30R20
e13*2007/46*1163*.. 88-162 245/35R20
Audi Q3 88-162 225/35R20 T90 A12 A14 A16
8U, 8U1 88-162 235/35R20 T92 A19 A57 KMV
e1*2007/46*0591*..; 88-162 245/30R20 S03
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus-
Verbreiterungen
Audi S3 206-228 235/30R20 A01 G90 R70 A12 A14 A16
8V 206-228 235/30R20 R70 Z19 A19 A56 Cbo
§ 22 51775
e1*2007/46*0607*.. F24 Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 235/30R20 A01 G90 K1a K2b K3a K6g K8h R70 A12 A14 A16
8V A19 A56 F24
e1*2007/46*0607*.. Flh S02
- incl. Facelift 2016
Audi TT (II) 118-155 225/30R20 T85 A12 A14 A16
8J 118-155 235/30R20 R70 T88 A19 A57 Cbo
e1*2001/116* 118-155 245/30R20 Cpe S02
0369*00-16; 118-200 225/30R20 M+S T85
0374*00-01; 118-200 235/30R20 M+S R70 T88
0375*00 118-200 245/30R20 M+S
Audi TT (III) 132-169 225/30R20 T85 A12 A14 A16
8J 132-169 245/30R20 A19 A57 Cbo
e1*2001/116* Cpe S02
0369*17-..
ab MJ 2015 (8S)
Seat Altea / Toledo 63-110 225/30R20 K1c T85 A01 A12 A14
5P, 5PN 63-155 235/30R20 G01 K17 K1c K2b K46 K56 R70 T88 A16 A19 A60
e9*2001/116*0050*..; Flh KOV SeF
e9*2007/46*0012*.. Sth S02
Seat Ateca 85, 110 225/35R20 A12 A14 A16
5FP 85, 110 235/35R20 A19 A58 F23
e9*2007/46*6394*.. 85, 110 245/30R20 KMV S04
- Frontantrieb 85, 110 245/35R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 225/35R20 T90 A12 A14 A16
5FP 85, 110 235/35R20 A01 K1a K1b A19 A58 F23
e9*2007/46*6394*.. 85, 110 245/30R20 A01 K1c K2b T90 KOV S04
- Frontantrieb 85, 110 245/35R20 A01 K1c K2b
Seat Ateca 4drive 110, 140 225/35R20 T90 A12 A14 A16
5FP 110, 140 235/35R20 A19 A56 F24
e9*2007/46*6394*.. 110, 140 245/35R20 KMV S04
Seat Leon 63-118 225/30R20 K1a K1b K27 K2b T85 A01 A12 A14
1P, 1PN 63-195 235/30R20 G01 K1a K1b K27 K2b K41 K46 R70 A16 A19 A58
e9*2001/116*0052*..; T88 Flh S02
e9*2007/46*0013*.. 63-195 235/30R20 K1a K1b K27 K2b K41 K46 R70 T88
Z19
Seat Leon 81-135 225/30R20 A58 T85 A12 A14 A16
5F 81-135 235/30R20 A01 G01 K1a K2b K6j R70 A19 Car F24
e9*2007/46*0094*.. Flh KOV S02
Seat Leon 63-110 225/30R20 T85 A12 A14 A16
5F 63-110 235/30R20 A01 G01 K1a K2b R70 T88 A19 A58 Car
e9*2007/46*0094*.. F23 Flh KOV
§ 22 51775
S02
Seat Leon X-Perience 81-135 225/35R20 A01 A12 A14
5F A16 A19 A56
e9*2007/46*0094*.. Car F24 KMV
S02
Skoda Karoq 85, 110 225/35R20 T90 A12 A14 A16
NU 85, 110 235/35R20 A01 K1a K1b A19 A58 F23
e8*2007/46*0272*.. 85, 110 245/30R20 A01 K1c K2b T90 KOV S04
- Frontantrieb 85, 110 245/35R20 A01 K1c K2b
Skoda Karoq 4x4 110, 140 225/35R20 T90 A12 A14 A16
NU 110, 140 235/35R20 A01 K1a K1b A19 A56 F24
e8*2007/46*0272*.. 110, 140 245/35R20 A01 K1c K2b KOV S04
Skoda Kodiaq 92-140 235/40R20 T96 138 A12 A14 A16
NS 92-140 235/45R20 138 A19 A57 S04
e8*2007/46*0249*
Skoda Octavia (II) 55-118 225/30R20 A01 K1a Lim T85 A12 A14 A16
1Z 55-147 235/30R20 A01 G01 K1a K1b K56 LK6 Lim R70 A19 A58 Npf
e11*2001/116*0230*..; T88 S02
e11*2007/46*0012*..
Skoda Octavia (III) 132-169 225/30R20 T85 A12 A14 A16
5E 132-169 235/30R20 A01 G01 R70 T88 A19 A58 Car
e11*2007/46* F24 Lim Npf
0243*00-19; S02
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 225/30R20 T85 A12 A14 A16
5E 63-110 235/30R20 A01 G01 R70 A19 A58 Car
e11*2007/46* F23 Lim Npf
0243*00-19; S02
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 225/30R20 K2b T85 A01 A12 A14
5E 63-110 235/30R20 G01 K2b K8g R70 T88 A16 A19 A58
e11*2007/46* Car F23 Lim
0243*20-..; Npf S02
e11*2007/46*
0244*14-..
ab Facelift 2017
Skoda Octavia (III) 81-180 225/30R20 K2b K6g K8e T85 A01 A12 A14
5E 81-180 235/30R20 G01 K2a K2b K6h K6i K8m R70 T88 A16 A19 A57
e11*2007/46* Car F24 Lim
0243*20-..; Npf S02
e11*2007/46*
0244*14-..
ab Facelift 2017
§ 22 51775
Skoda Superb (III) 88-206 225/35R20 T90 A12 A14 A16
3T 88-206 235/35R20 T88 T92 A19 A57 Car
e11*2001/116* 88-206 245/30R20 T90 Lim S04
0326*32-..;
e11*2007/46*
0014*22-..
Skoda Yeti 77-125 245/30R20 K1b T90 A01 A12 A14
5L A16 A19 A57
e11*2007/46*0010*.., S02
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/30R20 A12 A14 A16
16 77-162 225/35R20 A19 A58 Cbo
e1*2007/46*0539*.. 77-162 235/30R20 R70 Flh S02
77-162 235/35R20
77-162 245/30R20
VW EOS 85-184 235/30R20 K2b K46 K56 R70 T88 A01 A12 A14
1F A16 A19 A58
e1*2001/116*0349*.. Cbo S02
- incl. Facelift 2011
VW Golf (V) 55-125 225/30R20 K1c T85 A01 A12 A14
1K 55-184 235/30R20 G01 K1c K2b K41 K44 K46 K56 LK6 A16 A19 S02
e1*2001/116* R70
0242*00-24
VW Golf (V) Variant 59-110 225/30R20 K1c K27 K2b K44 K46 T85 A01 A12 A14
1KM 59-147 235/30R20 G01 K1c K27 K2c K41 K44 LK6 R70 A16 A19 A58
e1*2001/116* T88 Car K56 S02
0328*00-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

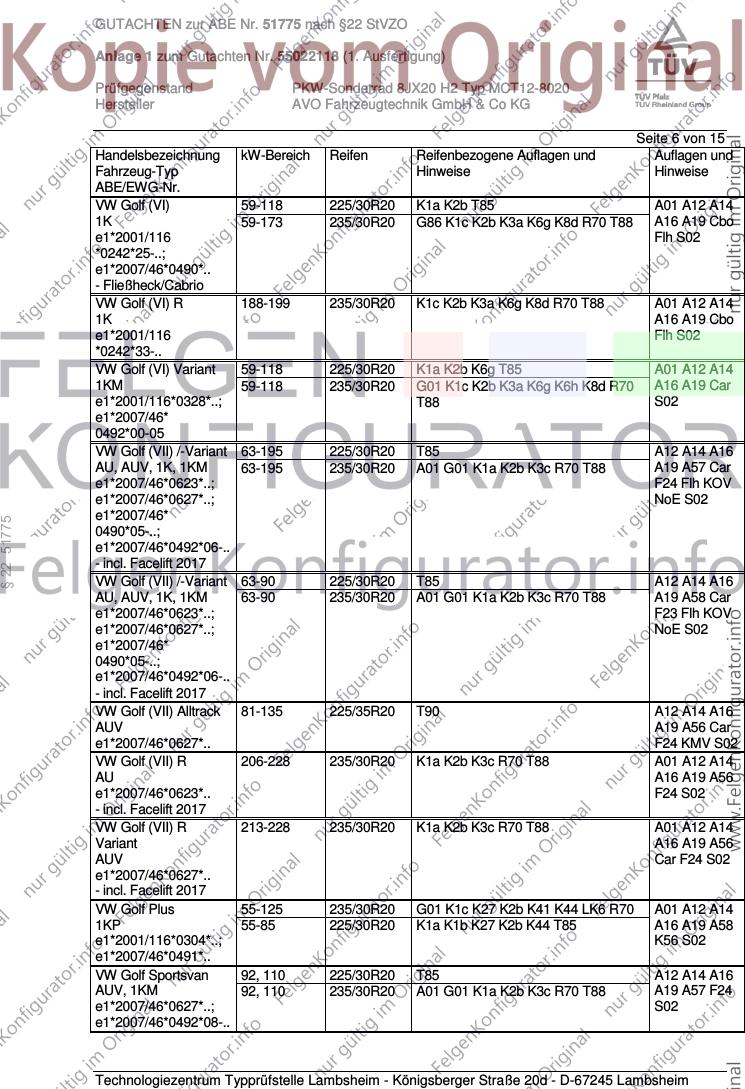

VW Golf (VI) 59-118 225/30R20 K1a K2b T85 A01 A12 A14
1K 59-173 235/30R20 G86 K1c K2b K3a K6g K8d R70 T88 A16 A19 Cbo
e1*2001/116 Flh S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 235/30R20 K1c K2b K3a K6g K8d R70 T88 A01 A12 A14
1K A16 A19 Cbo
e1*2001/116 Flh S02
*0242*33-..
VW Golf (VI) Variant 59-118 225/30R20 K1a K2b K6g T85 A01 A12 A14
1KM 59-118 235/30R20 G01 K1c K2b K3a K6g K6h K8d R70 A16 A19 Car
e1*2001/116*0328*..; T88 S02
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-195 225/30R20 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63-195 235/30R20 A01 G01 K1a K2b K3c R70 T88 A19 A57 Car
e1*2007/46*0623*..; F24 Flh KOV
e1*2007/46*0627*..; NoE S02
e1*2007/46*
§ 22 51775
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-90 225/30R20 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63-90 235/30R20 A01 G01 K1a K2b K3c R70 T88 A19 A58 Car
e1*2007/46*0623*..; F23 Flh KOV
e1*2007/46*0627*..; NoE S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 225/35R20 T90 A12 A14 A16
AUV A19 A56 Car
e1*2007/46*0627*.. F24 KMV S02
VW Golf (VII) R 206-228 235/30R20 K1a K2b K3c R70 T88 A01 A12 A14
AU A16 A19 A56
e1*2007/46*0623*.. F24 S02
- incl. Facelift 2017
VW Golf (VII) R 213-228 235/30R20 K1a K2b K3c R70 T88 A01 A12 A14
Variant A16 A19 A56
AUV Car F24 S02
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 235/30R20 G01 K1c K27 K2b K41 K44 LK6 R70 A01 A12 A14
1KP 55-85 225/30R20 K1a K1b K27 K2b K44 T85 A16 A19 A58
e1*2001/116*0304*..; K56 S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 225/30R20 T85 A12 A14 A16
AUV, 1KM 92, 110 235/30R20 A01 G01 K1a K2b K3c R70 T88 A19 A57 F24
e1*2007/46*0627*..; S02
e1*2007/46*0492*08-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

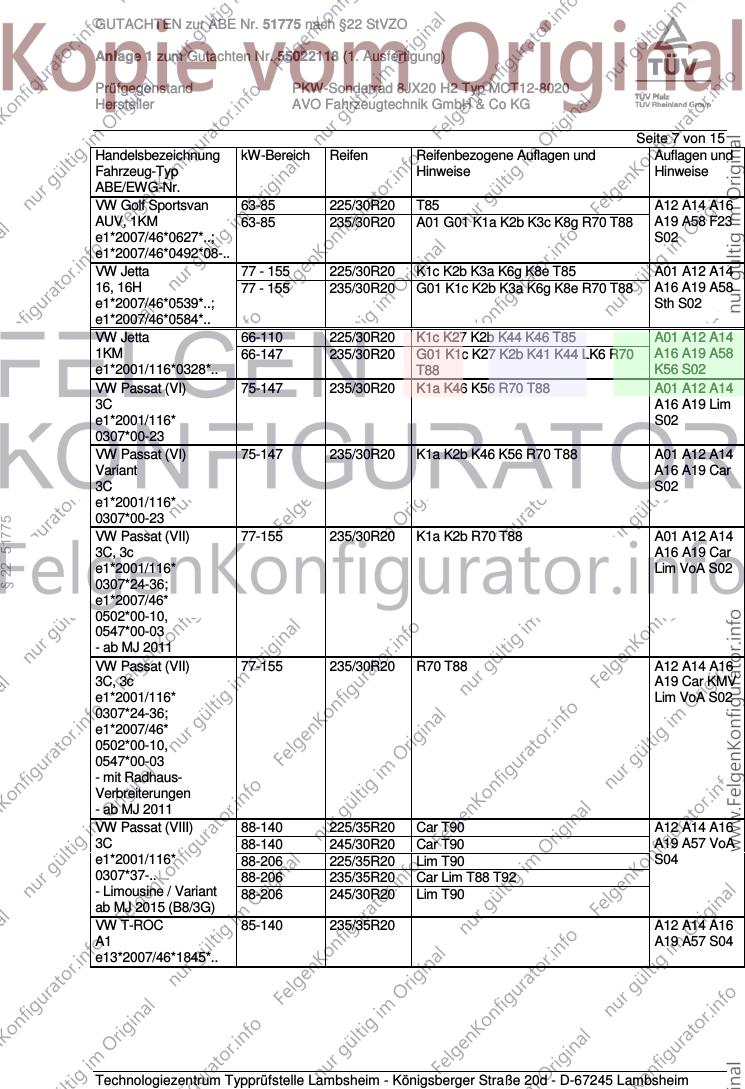

VW Golf Sportsvan 63-85 225/30R20 T85 A12 A14 A16
AUV, 1KM 63-85 235/30R20 A01 G01 K1a K2b K3c K8g R70 T88 A19 A58 F23
e1*2007/46*0627*..; S02
e1*2007/46*0492*08-..
VW Jetta 77 - 155 225/30R20 K1c K2b K3a K6g K8e T85 A01 A12 A14
16, 16H 77 - 155 235/30R20 G01 K1c K2b K3a K6g K8e R70 T88 A16 A19 A58
e1*2007/46*0539*..; Sth S02
e1*2007/46*0584*..
VW Jetta 66-110 225/30R20 K1c K27 K2b K44 K46 T85 A01 A12 A14
1KM 66-147 235/30R20 G01 K1c K27 K2b K41 K44 LK6 R70 A16 A19 A58
e1*2001/116*0328*.. T88 K56 S02
VW Passat (VI) 75-147 235/30R20 K1a K46 K56 R70 T88 A01 A12 A14
3C A16 A19 Lim
e1*2001/116* S02
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1a K2b K46 K56 R70 T88 A01 A12 A14
Variant A16 A19 Car
3C S02
e1*2001/116*
0307*00-23
§ 22 51775
VW Passat (VII) 77-155 235/30R20 K1a K2b R70 T88 A01 A12 A14
3C, 3c A16 A19 Car
e1*2001/116* Lim VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 235/30R20 R70 T88 A12 A14 A16
3C, 3c A19 Car KMV
e1*2001/116* Lim VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 225/35R20 Car T90 A12 A14 A16
3C 88-140 245/30R20 Car T90 A19 A57 VoA
e1*2001/116* 88-206 225/35R20 Lim T90 S04
0307*37-.. 88-206 235/35R20 Car Lim T88 T92
- Limousine / Variant 88-206 245/30R20 Lim T90
ab MJ 2015 (B8/3G)
VW T-ROC 85-140 235/35R20 A12 A14 A16
A1 A19 A57 S04
e13*2007/46*1845*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

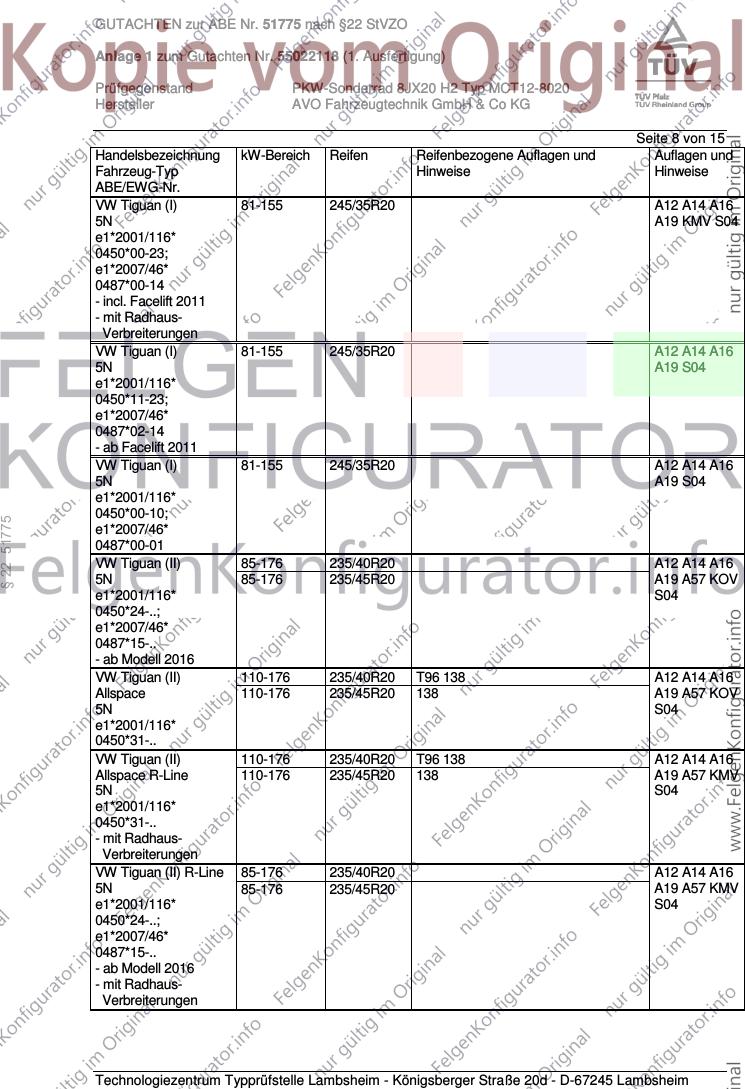

VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N A19 KMV S04
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N A19 S04
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N A19 S04
e1*2001/116*
0450*00-10;
§ 22 51775
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/40R20 A12 A14 A16
5N 85-176 235/45R20 A19 A57 KOV
e1*2001/116* S04
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 235/40R20 T96 138 A12 A14 A16
Allspace 110-176 235/45R20 138 A19 A57 KOV
5N S04
e1*2001/116*
0450*31-..
VW Tiguan (II) 110-176 235/40R20 T96 138 A12 A14 A16
Allspace R-Line 110-176 235/45R20 138 A19 A57 KMV
5N S04
e1*2001/116*
0450*31-..
- mit Radhaus-
Verbreiterungen
VW Tiguan (II) R-Line 85-176 235/40R20 A12 A14 A16
5N 85-176 235/45R20 A19 A57 KMV
e1*2001/116* S04
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (II) 81-140 225/35R20 K1a T90 A01 A12 A14
1T 81-140 235/35R20 K1a K2b K6g T92 A16 A19 A58
e1*2001/116* 81-140 245/30R20 K1c K2b K3c K6h T90 S04
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
§ 22 51775
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 15
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
§ 22 51775
A19
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 15
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
§ 22 51775
K1a
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 15
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
§ 22 51775
K46
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.

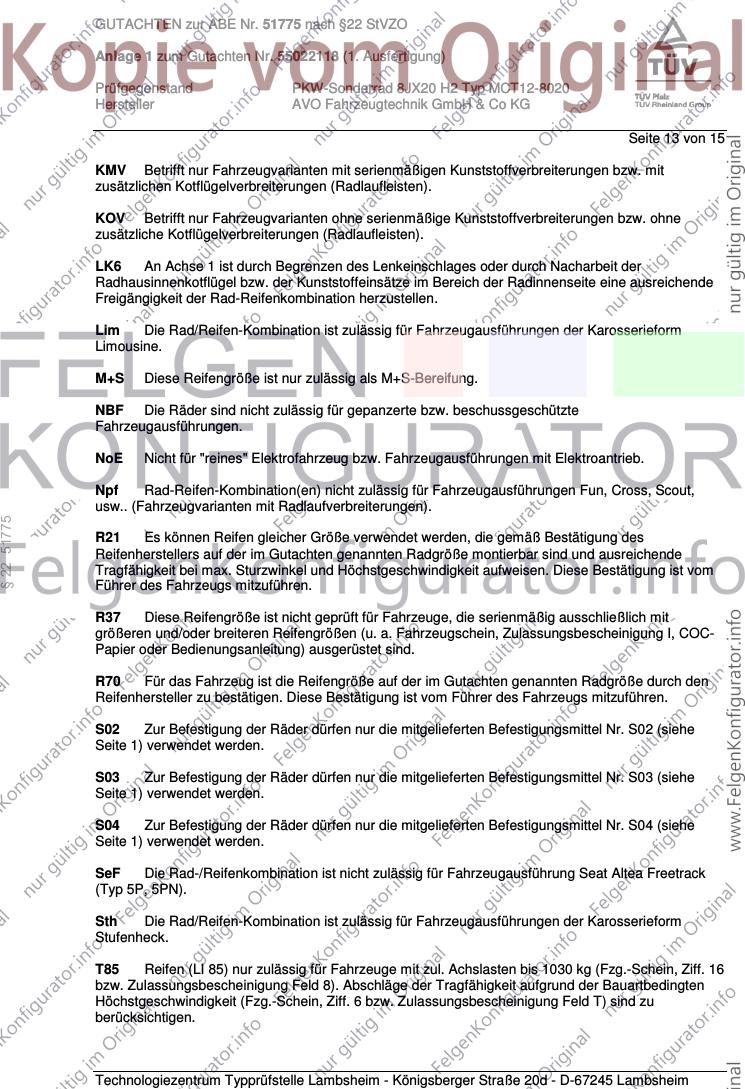

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 15
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
§ 22 51775
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.

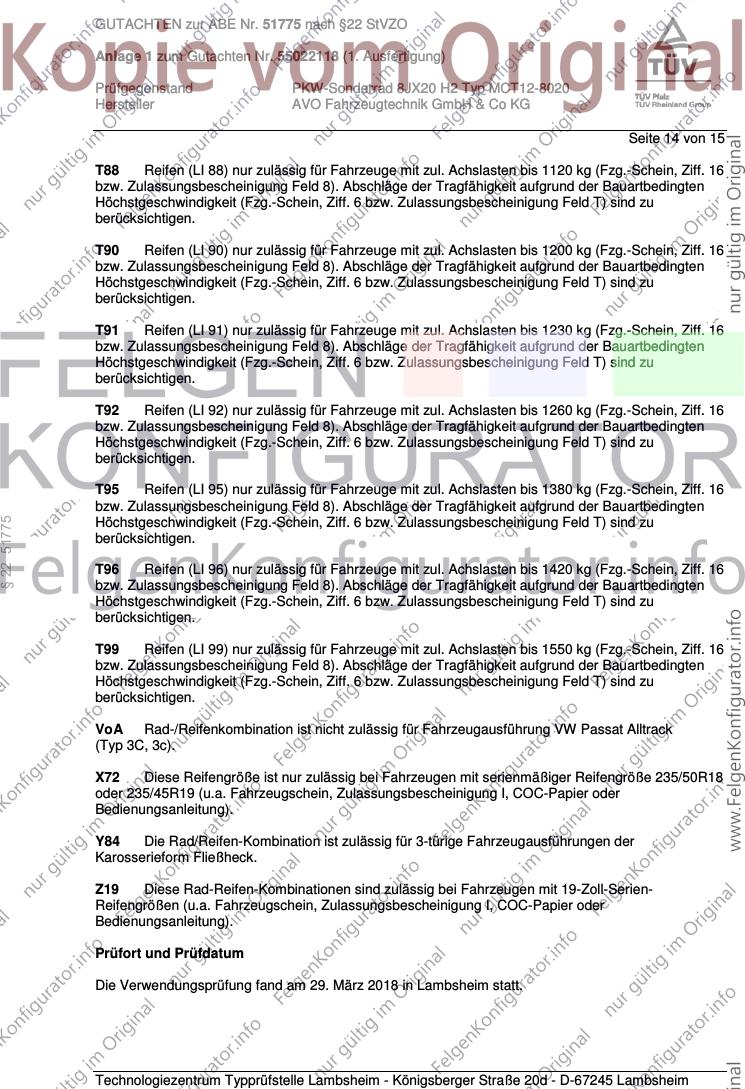

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 15
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 51775
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. März 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51775 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55022118 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX20 H2 Typ MCT12-8020
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Februar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. März 2018
§ 22 51775
Tufan 00291631.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
§ 22 51775
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
