Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51253, Erweiterung 01
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 EH2+
Genehmigungsnummer: 51253 Erweiterung: 01
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
UA11-8018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51253 Erweiterung: 01
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 51253, Erweiterung 01
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.11.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55064017 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51253 Erweiterung: 01
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
3, 4, 5, 6, 7, 8 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 51253, Erweiterung 01
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51253 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Siehe Anlage "Liste der Änderungen" des Prüfberichts
See appendix "Liste der Änderungen" of the test report
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 15.11.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51253, Erweiterung 01
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51253 Erweiterung Nr.: 01
Approval No. Extension No.:
Ausgabedatum: 22.03.2018 letztes Änderungsdatum: 15.11.2018
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55066217 (1. Ausfertigung) 13.03.2018
55064017 (2. Ausfertigung) 05.11.2018
Beschreibungsbogen Nr.: Datum:
§ 22 51253, Erweiterung 01
Information document No.: Date
UA11-8018 23.09.2017
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichts
See appendix "Liste der Änderungen" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51253, Erweiterung 01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51253
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
§ 22 51253, Erweiterung 01
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51253, Erweiterung 01
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
§ 22 51253, Erweiterung 01
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Prüfbericht Nr. 55064017 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA11
Typ UA11-8018
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
MB UA11-8018 MB / Ø66,5-Ø57,1 5/112/57,1 30 730 2200 2/2017
MB UA11-8018 MB / Ø66,5-Ø57,1 5/112/57,1 45 730 2200 2/2017
§ 22 51253, Erweiterung 01
MB UA11-8018 MB / ohne Ring 5/112/66,6 30 730 2200 2/2017
MB UA11-8018 MB / ohne Ring 5/112/66,6 45 730 2200 2/2017
5G UA11-8018 5G / ohne Ring 5/120/72,6 30 730 2200 2/2017
5G UA11-8018 5G / ohne Ring 5/120/72,6 45 730 2200 2/2017
Kennzeichnung
KBA-Nummer 51253
Herstellerzeichen ULTRA
Radtyp und Ausführung UA11-8018 (s.o.)
Radgröße 8 J x 18 EH2+
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.

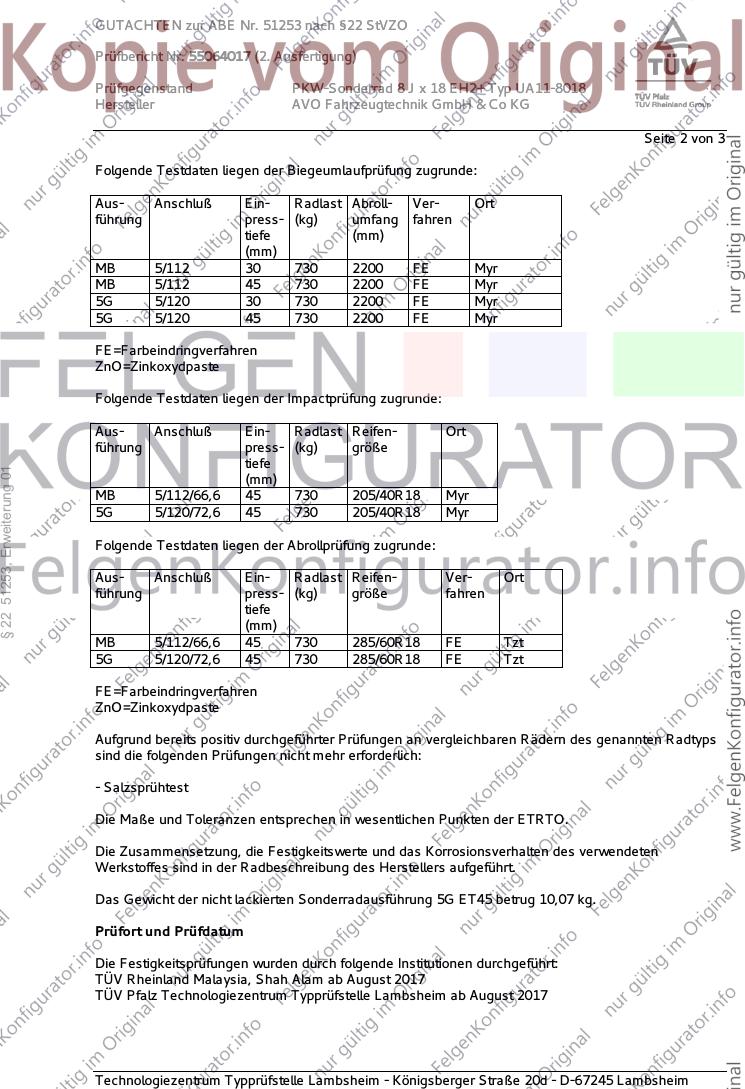

Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Prüfbericht Nr. 55064017 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Ort
führung press- (kg) umfang fahren
tiefe (mm)
(mm)
MB 5/112 30 730 2200 FE Myr
MB 5/112 45 730 2200 FE Myr
5G 5/120 30 730 2200 FE Myr
5G 5/120 45 730 2200 FE Myr
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ort
führung press- (kg) größe
tiefe
§ 22 51253, Erweiterung 01
(mm)
MB 5/112/66,6 45 730 205/40R18 Myr
5G 5/120/72,6 45 730 205/40R18 Myr
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Ort
führung press- (kg) größe fahren
tiefe
(mm)
MB 5/112/66,6 45 730 285/60R18 FE Tzt
5G 5/120/72,6 45 730 285/60R18 FE Tzt
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5G ET45 betrug 10,07 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Institutionen durchgeführt:
TÜV Rheinland Malaysia, Shah Alam ab August 2017
TÜV Pfalz Technologiezentrum Typprüfstelle Lambsheim ab August 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Prüfbericht Nr. 55064017 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 23.09.2017
Radzeichnung UA11-8018 05.04.2017
mit Änderung vom 06.06.2017
Verwendungen Anlagen 1-8
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
§ 22 51253, Erweiterung 01
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. November 2018
Tufan 00306787.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55064017 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 1
Liste der Änderungen
Es wird geändert:
Es wir berichtigt:
Es wird hinzugefügt: Verwendungsbereichsgutachten ergänzt
Es entfällt:
§ 22 51253, Erweiterung 01
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 16
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA11
Typ UA11-8018
Radgröße 8 J x 18 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA11-8018 MB / Ø66,5-Ø57,1 5/112/57,1 30 730 2200
Kennzeichnungen
KBA-Nummer 51253
§ 22 51253, Erweiterung 01
Herstellerzeichen ULTRA
Radtyp und Ausführung UA11-8018 (s.o.)
Radgröße 8 J x 18 EH2+
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-188 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A12 A14
8E 74-188 235/40R18 K1c K2b K44 K46 A16 A19 Car
e1*98/14*0151*.., 74-188 245/35R18 K1c K2c K44 K46 T88 T89 T92 Lim V18 S01
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 55-169 225/40R18 K1c K2b K41 K43 K44 T88 T89 A01 A12 A14
B5 55-169 235/40R18 G01 K1c K2c K41 K43 K44 A16 A19 Au7
e1*93/81*0013*.. , 55-169 245/35R18 K1c K2c K41 K43 K44 T88 T89 Car K45 K46
e1*98/14*0013*.. K56 Lim V18
S01
Audi A4 162 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A12 A14
QB6 162 235/40R18 K1c K2b K44 K46 A16 A19 Cbo
e1*2001/116*0243*.. 162 245/35R18 K1c K2c K44 K46 T88 T89 V18 S01
162 255/35R18 K2c K44 K46 R03 R70
Audi A4 Cabriolet 96-188 225/40R18 K1c K2b K44 K46 T88 T89 T91 A01 A12 A14
§ 22 51253, Erweiterung 01
8H 96-188 235/40R18 K1c K2b K44 K46 T91 T93 A16 A19 Cbo
e1*98/14*0177*.., 96-188 245/35R18 K1c K2c K44 K46 T88 T89 T92 V18 S01
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 S4 253 225/40R18 K1c K2b K44 K46 M+S T92 A01 A12 A14
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A16 A19 Car
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 R70 Cbo Lim V18
0151,0177,0243*.. S01
Audi A6 81-162 225/40R18 K1c K46 T88 T89 T91 T92 A01 A12 A14
4B 81-162 235/40R18 G40 K1c K46 T91 T92 T94 A16 A19 Au9
e1*96/27, 98/14, 81-162 245/35R18 K1c K2b K41 K44 K45 K46 T88 T89 Car Lim X27
2001/116*0051*.. S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A14 A16
4F, 4F1 89-257 235/40R18 A01 K1b K2b T91 T93 A19 Car Lim
e1*2001/116*0254*.., 89-257 245/40R18 A01 K1b K2b K44 K46 K56 T93 NBF V18 X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/50R18 K1a K1b K2b K41 K42 K44 K46 A01 A12 A14
4F, 4F1 120-257 235/45R18 K42 K46 A16 A19 X28
e1*2001/116*0254*..; 120-257 245/45R18 K1a K1b K2b K41 K42 K44 K46 S01
e13*2007/46*1080*.. 120-257 255/45R18 K1c K2b K41 K42 K43 K44 K46
Audi A6 S6 320 235/45R18 K1b K2b K41 M+S T94 T98 A01 A12 A14
4F, 4F1 A16 A19 Car
e1*2001/116*0254*..; Lim X27 S01
e13*2007/46*1080*..
Audi A6, S6 191-220 235/40R18 K1a K41 K44 K46 T92 A01 A12 A14
4B 191-220 245/40R18 G01 K1a K41 K44 K46 A16 A19 R21
e1*96/27, 98/14, 191-250 255/35R18 K1c K41 K44 K46 R70 T94 X27 S01
2001/116*0051*..
Audi A8 154-257 235/50R18 K1c K2b R37 A01 A12 A14
4E 154-257 245/45R18 K1a K2b R37 T00 T96 A16 A19 Lim
e1*2001/116*0198*.., 154-257 255/45R18 K1c K2b NBF V18 S01
e1*2001/116*0246*.. 154-331 235/50R18 K1c K2b M+S
154-331 245/45R18 K1a K2b M+S T00 T96
154-331 255/45R18 K1c K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 85, 110 215/50R18 K1c K2c K8f R70 A01 A12 A14
GA 85, 110 225/45R18 K1c K2b K8f A16 A19 A58
e1*2007/46*1552*.. 85, 110 235/45R18 K1c K2c K8f V18 S03
- Frontantrieb 85, 110 245/40R18 K2c K8o R03
Audi Q2 85, 110 215/50R18 K1c K2c K8f R70 A01 A12 A14
GA 85, 110 225/45R18 K1a K1b K2b K8f A16 A19 A58
e1*2007/46*1552*.. 85, 110 235/45R18 K1c K2c K8f KMV V18 Z19
- Frontantrieb 85, 110 245/40R18 K2c K8o R03 S03
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 215/50R18 K1c K2c R70 A01 A12 A14
GA 110, 140 225/45R18 K1c K2b A16 A19 A56
e1*2007/46*1552*01-.. 110, 140 235/45R18 K1c K2c K6w K8c S03
Audi Q2 Quattro 110, 140 215/50R18 K1c K2c R70 A01 A12 A14
GA 110, 140 225/45R18 K1a K1b K2b A16 A19 A56
e1*2007/46*1552*01-.. 110, 140 235/45R18 K1c K2c K6w K8c KMV Z19 S03
§ 22 51253, Erweiterung 01
- mit Zusatz-
Verbreiterungen
Audi Q3 88-162 225/45R18 A12 A14 A16
8U, 8U1 88-162 225/50R18 A01 K1a K2b A19 A57 V00
e1*2007/46*0591*..; 88-162 235/45R18 V18 S02
e13*2007/46*1163*.. 88-162 235/50R18 A01 K1a K2b
88-162 245/45R18 A01 K1a K2b
88-162 255/45R18 A01 K1a K2b
Audi Q3 88-162 225/45R18 A12 A14 A16
8U, 8U1 88-162 225/50R18 A19 A57 KMV
e1*2007/46*0591*..; 88-162 235/45R18 V00 V18 S02
e13*2007/46*1163*.. 88-162 235/50R18
- mit Radhaus- 88-162 245/45R18
Verbreiterungen 88-162 255/45R18
Seat Alhambra 85-162 215/45R18 T93 146 A12 A14 A16
7N 85-162 225/45R18 A01 K2b T95 146 A19 A57 S03
e1*2007/46*0402*..; 85-162 235/40R18 A01 K2b T93 T95 146
e1*2007/46*0435*.. 85-162 235/45R18 A01 K2b T94 T98 146
- incl- Facelift 2015 85-162 245/40R18 A01 K1a K2c T93 T97 146
Seat Ateca 85, 110 215/50R18 K1c K2b R70 A01 A12 A14
5FP 85, 110 225/45R18 K1a K1b K2b A16 A19 A58
e9*2007/46*6394*.. 85, 110 225/50R18 G01 K1c K2b F23 KMV V18
- Frontantrieb 85, 110 235/45R18 K1c K2b S03
85, 110 245/40R18 K1c K2b K6v K8c
85, 110 245/45R18 K1c K2b K6v K8c
Seat Ateca 4drive 110, 140 215/50R18 K1c K2b R70 A01 A12 A14
5FP 110, 140 225/45R18 K1a K1b K2b A16 A19 A56
e9*2007/46*6394*.. 110, 140 225/50R18 K1c K2b F24 KMV S03
110, 140 235/45R18 K1c K2b
110, 140 245/45R18 K1c K2b K6v K8c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

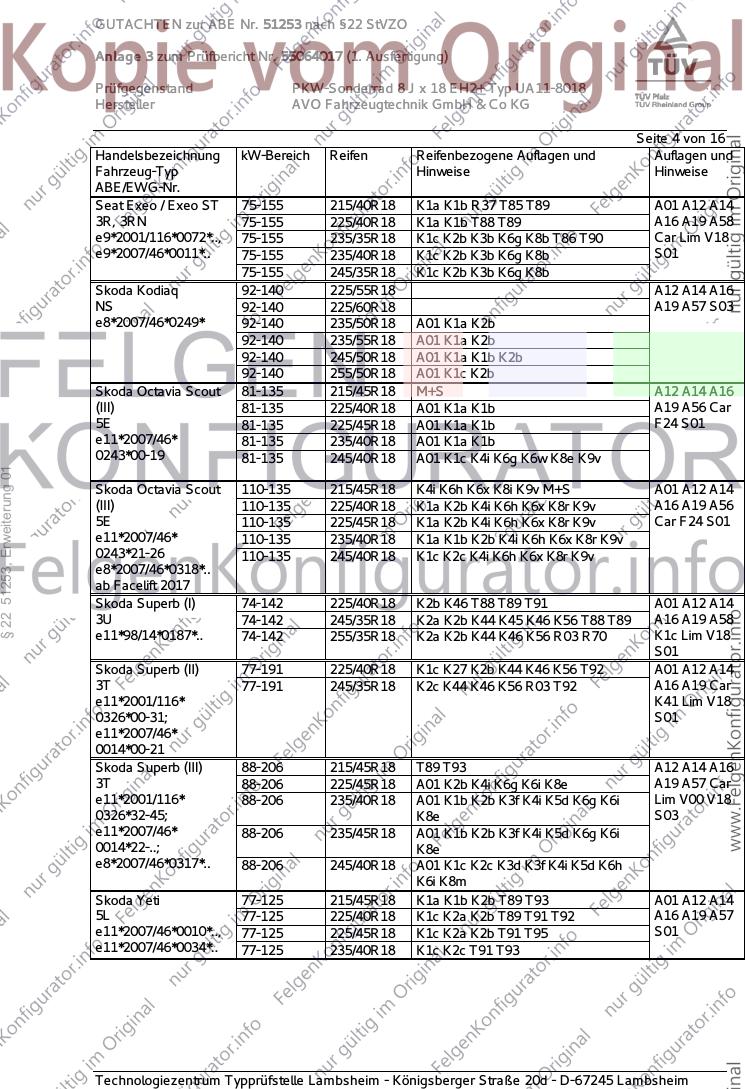

Seat Exeo / Exeo ST 75-155 215/40R18 K1a K1b R37 T85 T89 A01 A12 A14
3R, 3RN 75-155 225/40R18 K1a K1b T88 T89 A16 A19 A58
e9*2001/116*0072*.., 75-155 235/35R18 K1c K2b K3b K6g K8b T86 T90 Car Lim V18
e9*2007/46*0011*.. 75-155 235/40R18 K1c K2b K3b K6g K8b S01
75-155 245/35R18 K1c K2b K3b K6g K8b
Skoda Kodiaq 92-140 225/55R18 A12 A14 A16
NS 92-140 225/60R18 A19 A57 S03
e8*2007/46*0249* 92-140 235/50R18 A01 K1a K2b
92-140 235/55R18 A01 K1a K2b
92-140 245/50R18 A01 K1a K1b K2b
92-140 255/50R18 A01 K1c K2b
Skoda Octavia Scout 81-135 215/45R18 M+S A12 A14 A16
(III) 81-135 225/40R18 A01 K1a K1b A19 A56 Car
5E 81-135 225/45R18 A01 K1a K1b F24 S01
e11*2007/46* 81-135 235/40R18 A01 K1a K1b
0243*00-19 81-135 245/40R18 A01 K1c K4i K6g K6w K8e K9v
§ 22 51253, Erweiterung 01
Skoda Octavia Scout 110-135 215/45R18 K4i K6h K6x K8i K9v M+S A01 A12 A14
(III) 110-135 225/40R18 K1a K2b K4i K6h K6x K8r K9v A16 A19 A56
5E 110-135 225/45R18 K1a K2b K4i K6h K6x K8r K9v Car F24 S01
e11*2007/46* 110-135 235/40R18 K1a K1b K2b K4i K6h K6x K8r K9v
0243*21-26 110-135 245/40R18 K1c K2c K4i K6h K6x K8r K9v
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (I) 74-142 225/40R18 K2b K46 T88 T89 T91 A01 A12 A14
3U 74-142 245/35R18 K2a K2b K44 K45 K46 K56 T88 T89 A16 A19 A58
e11*98/14*0187*.. 74-142 255/35R18 K2a K2b K44 K46 K56 R03 R70 K1c Lim V18
S01
Skoda Superb (II) 77-191 225/40R18 K1c K27 K2b K44 K46 K56 T92 A01 A12 A14
3T 77-191 245/35R18 K2c K44 K46 K56 R03 T92 A16 A19 Car
e11*2001/116* K41 Lim V18
0326*00-31; S01
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 T89 T93 A12 A14 A16
3T 88-206 225/45R18 A01 K2b K4i K6g K6i K8e A19 A57 Car
e11*2001/116* 88-206 235/40R18 A01 K1b K2b K3f K4i K5d K6g K6i Lim V00 V18
0326*32-45; K8e S03
e11*2007/46* 88-206 235/45R18 A01 K1b K2b K3f K4i K5d K6g K6i
0014*22-..; K8e
e8*2007/46*0317*.. 88-206 245/40R18 A01 K1c K2c K3d K3f K4i K5d K6h
K6i K8m
Skoda Yeti 77-125 215/45R18 K1a K1b K2b T89 T93 A01 A12 A14
5L 77-125 225/40R18 K1c K2a K2b T89 T91 T92 A16 A19 A57
e11*2007/46*0010*.., 77-125 225/45R18 K1c K2a K2b T91 T95 S01
e11*2007/46*0034*.. 77-125 235/40R18 K1c K2c T91 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

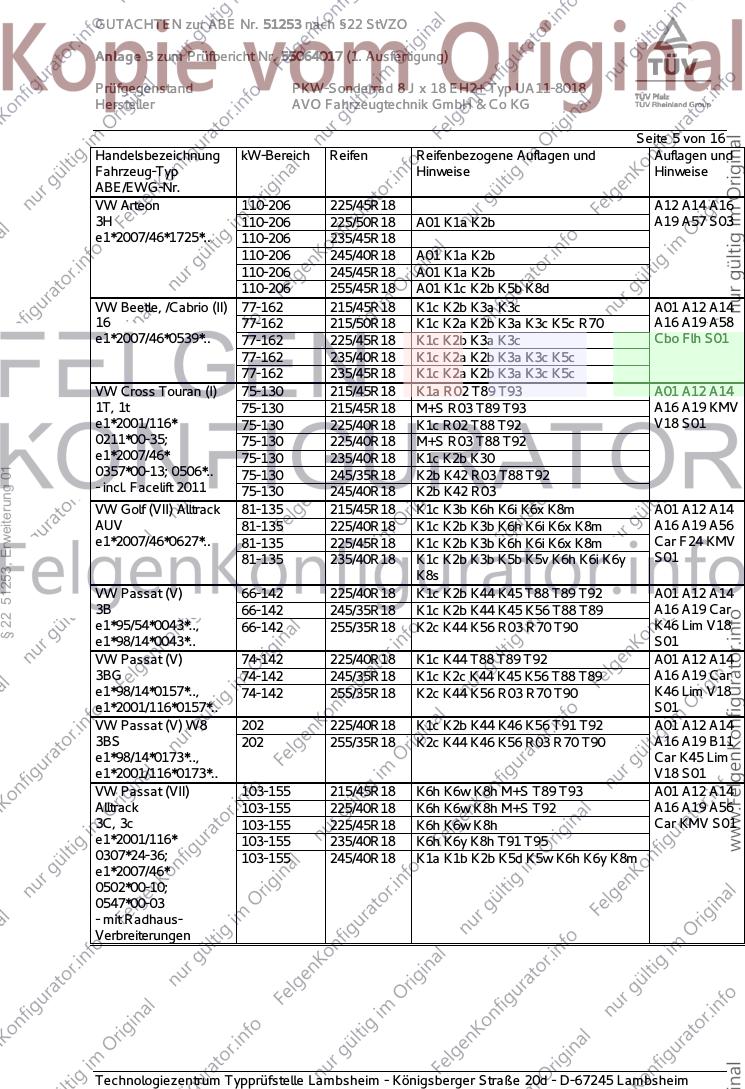

Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Arteon 110-206 225/45R18 A12 A14 A16
3H 110-206 225/50R18 A01 K1a K2b A19 A57 S03
e1*2007/46*1725*.. 110-206 235/45R18
110-206 245/40R18 A01 K1a K2b
110-206 245/45R18 A01 K1a K2b
110-206 255/45R18 A01 K1c K2b K5b K8d
VW Beetle, /Cabrio (II) 77-162 215/45R18 K1c K2b K3a K3c A01 A12 A14
16 77-162 215/50R18 K1c K2a K2b K3a K3c K5c R70 A16 A19 A58
e1*2007/46*0539*.. 77-162 225/45R18 K1c K2b K3a K3c Cbo Flh S01
77-162 235/40R18 K1c K2a K2b K3a K3c K5c
77-162 235/45R18 K1c K2a K2b K3a K3c K5c
VW Cross Touran (I) 75-130 215/45R18 K1a R02 T89 T93 A01 A12 A14
1T, 1t 75-130 215/45R18 M+S R03 T89 T93 A16 A19 KMV
e1*2001/116* 75-130 225/40R18 K1c R02 T88 T92 V18 S01
0211*00-35; 75-130 225/40R18 M+S R03 T88 T92
e1*2007/46* 75-130 235/40R18 K1c K2b K30
§ 22 51253, Erweiterung 01
0357*00-13; 0506*.. 75-130 245/35R18 K2b K42 R03 T88 T92
- incl. Facelift 2011 75-130 245/40R18 K2b K42 R03
VW Golf (VII) Alltrack 81-135 215/45R18 K1c K3b K6h K6i K6x K8m A01 A12 A14
AUV 81-135 225/40R18 K1c K2b K3b K6h K6i K6x K8m A16 A19 A56
e1*2007/46*0627*.. 81-135 225/45R18 K1c K2b K3b K6h K6i K6x K8m Car F24 KMV
81-135 235/40R18 K1c K2b K3b K5b K5v K6h K6i K6y S01
K8s
VW Passat (V) 66-142 225/40R18 K1c K2b K44 K45 T88 T89 T92 A01 A12 A14
3B 66-142 245/35R18 K1c K2b K44 K45 K56 T88 T89 A16 A19 Car
e1*95/54*0043*.., 66-142 255/35R18 K2c K44 K56 R03 R70 T90 K46 Lim V18
e1*98/14*0043*.. S01
VW Passat (V) 74-142 225/40R18 K1c K44 T88 T89 T92 A01 A12 A14
3BG 74-142 245/35R18 K1c K2c K44 K45 K56 T88 T89 A16 A19 Car
e1*98/14*0157*.., 74-142 255/35R18 K2c K44 K56 R03 R70 T90 K46 Lim V18
e1*2001/116*0157*.. S01
VW Passat (V) W8 202 225/40R18 K1c K2b K44 K46 K56 T91 T92 A01 A12 A14
3BS 202 255/35R18 K2c K44 K46 K56 R03 R70 T90 A16 A19 B11
e1*98/14*0173*.., Car K45 Lim
e1*2001/116*0173*.. V18 S01
VW Passat (VII) 103-155 215/45R18 K6h K6w K8h M+S T89 T93 A01 A12 A14
Alltrack 103-155 225/40R18 K6h K6w K8h M+S T92 A16 A19 A56
3C, 3c 103-155 225/45R18 K6h K6w K8h Car KMV S01
e1*2001/116* 103-155 235/40R18 K6h K6y K8h T91 T95
0307*24-36; 103-155 245/40R18 K1a K1b K2b K5d K5w K6h K6y K8m
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

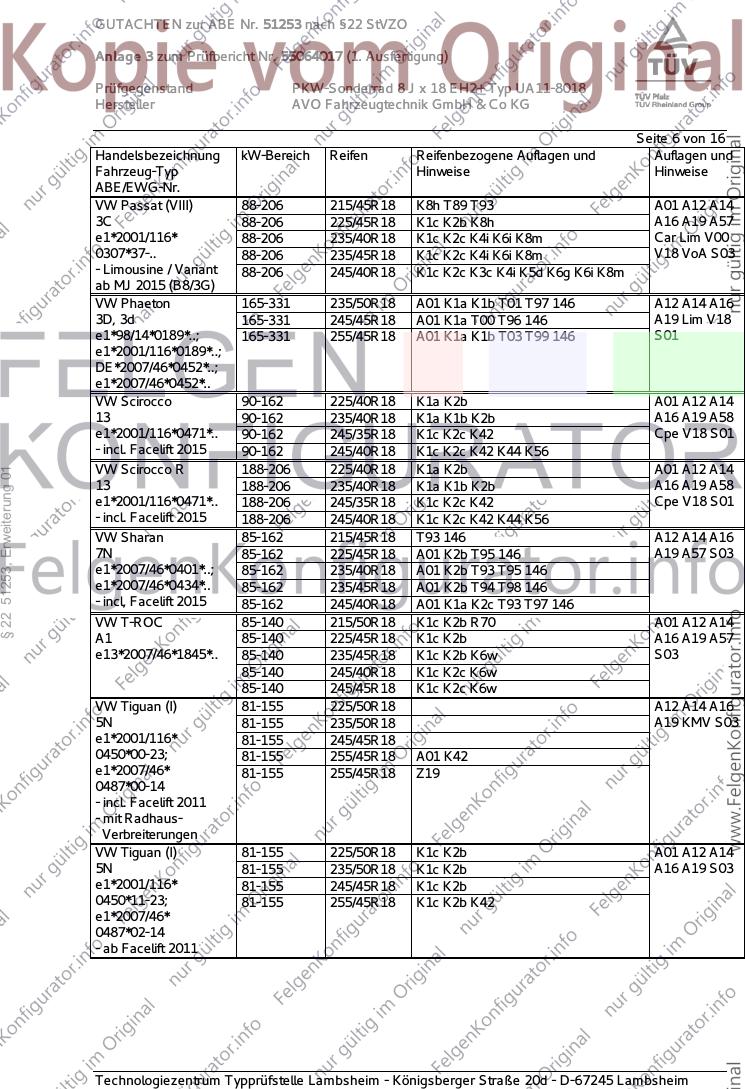

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) 88-206 215/45R18 K8h T89 T93 A01 A12 A14
3C 88-206 225/45R18 K1c K2b K8h A16 A19 A57
e1*2001/116* 88-206 235/40R18 K1c K2c K4i K6i K8m Car Lim V00
0307*37-.. 88-206 235/45R18 K1c K2c K4i K6i K8m V18 VoA S03
- Limousine / Variant 88-206 245/40R18 K1c K2c K3c K4i K5d K6g K6i K8m
ab MJ 2015 (B8/3G)
VW Phaeton 165-331 235/50R18 A01 K1a K1b T01 T97 146 A12 A14 A16
3D, 3d 165-331 245/45R18 A01 K1a T00 T96 146 A19 Lim V18
e1*98/14*0189*..; 165-331 255/45R18 A01 K1a K1b T03 T99 146 S01
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/40R18 K1a K2b A01 A12 A14
13 90-162 235/40R18 K1a K1b K2b A16 A19 A58
e1*2001/116*0471*.. 90-162 245/35R18 K1c K2c K42 Cpe V18 S01
- incl. Facelift 2015 90-162 245/40R18 K1c K2c K42 K44 K56
VW Scirocco R 188-206 225/40R18 K1a K2b A01 A12 A14
§ 22 51253, Erweiterung 01
13 188-206 235/40R18 K1a K1b K2b A16 A19 A58
e1*2001/116*0471*.. 188-206 245/35R18 K1c K2c K42 Cpe V18 S01
- incl. Facelift 2015 188-206 245/40R18 K1c K2c K42 K44 K56
VW Sharan 85-162 215/45R18 T93 146 A12 A14 A16
7N 85-162 225/45R18 A01 K2b T95 146 A19 A57 S03
e1*2007/46*0401*..; 85-162 235/40R18 A01 K2b T93 T95 146
e1*2007/46*0434*.. 85-162 235/45R18 A01 K2b T94 T98 146
- incl, Facelift 2015 85-162 245/40R18 A01 K1a K2c T93 T97 146
VW T-ROC 85-140 215/50R18 K1c K2b R70 A01 A12 A14
A1 85-140 225/45R18 K1c K2b A16 A19 A57
e13*2007/46*1845*.. 85-140 235/45R18 K1c K2b K6w S03
85-140 245/40R18 K1c K2c K6w
85-140 245/45R18 K1c K2c K6w
VW Tiguan (I) 81-155 225/50R18 A12 A14 A16
5N 81-155 235/50R18 A19 KMV S03
e1*2001/116* 81-155 245/45R18
0450*00-23; 81-155 255/45R18 A01 K42
e1*2007/46* 81-155 255/45R18 Z19
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A14
5N 81-155 235/50R18 K1c K2b A16 A19 S03
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*11-23; 81-155 255/45R18 K1c K2b K42
e1*2007/46*
0487*02-14
- ab Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

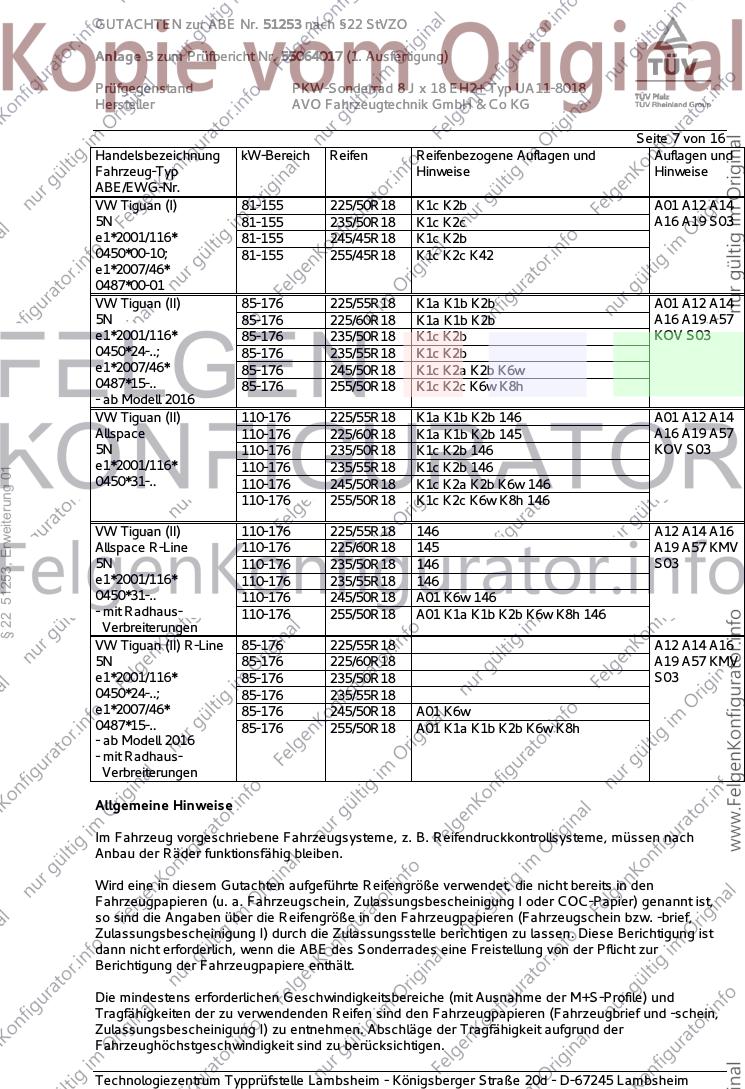

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A14
5N 81-155 235/50R18 K1c K2c A16 A19 S03
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*00-10; 81-155 255/45R18 K1c K2c K42
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 225/55R18 K1a K1b K2b A01 A12 A14
5N 85-176 225/60R18 K1a K1b K2b A16 A19 A57
e1*2001/116* 85-176 235/50R18 K1c K2b KOV S03
0450*24-..; 85-176 235/55R18 K1c K2b
e1*2007/46* 85-176 245/50R18 K1c K2a K2b K6w
0487*15-.. 85-176 255/50R18 K1c K2c K6w K8h
- ab Modell 2016
VW Tiguan (II) 110-176 225/55R18 K1a K1b K2b 146 A01 A12 A14
Allspace 110-176 225/60R18 K1a K1b K2b 145 A16 A19 A57
5N 110-176 235/50R18 K1c K2b 146 KOV S03
e1*2001/116* 110-176 235/55R18 K1c K2b 146
§ 22 51253, Erweiterung 01
0450*31-.. 110-176 245/50R18 K1c K2a K2b K6w 146
110-176 255/50R18 K1c K2c K6w K8h 146
VW Tiguan (II) 110-176 225/55R18 146 A12 A14 A16
Allspace R-Line 110-176 225/60R18 145 A19 A57 KMV
5N 110-176 235/50R18 146 S03
e1*2001/116* 110-176 235/55R18 146
0450*31-.. 110-176 245/50R18 A01 K6w 146
- mit Radhaus- 110-176 255/50R18 A01 K1a K1b K2b K6w K8h 146
Verbreiterungen
VW Tiguan (II) R-Line 85-176 225/55R18 A12 A14 A16
5N 85-176 225/60R18 A19 A57 KMV
e1*2001/116* 85-176 235/50R18 S03
0450*24-..; 85-176 235/55R18
e1*2007/46* 85-176 245/50R18 A01 K6w
0487*15-.. 85-176 255/50R18 A01 K1a K1b K2b K6w K8h
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

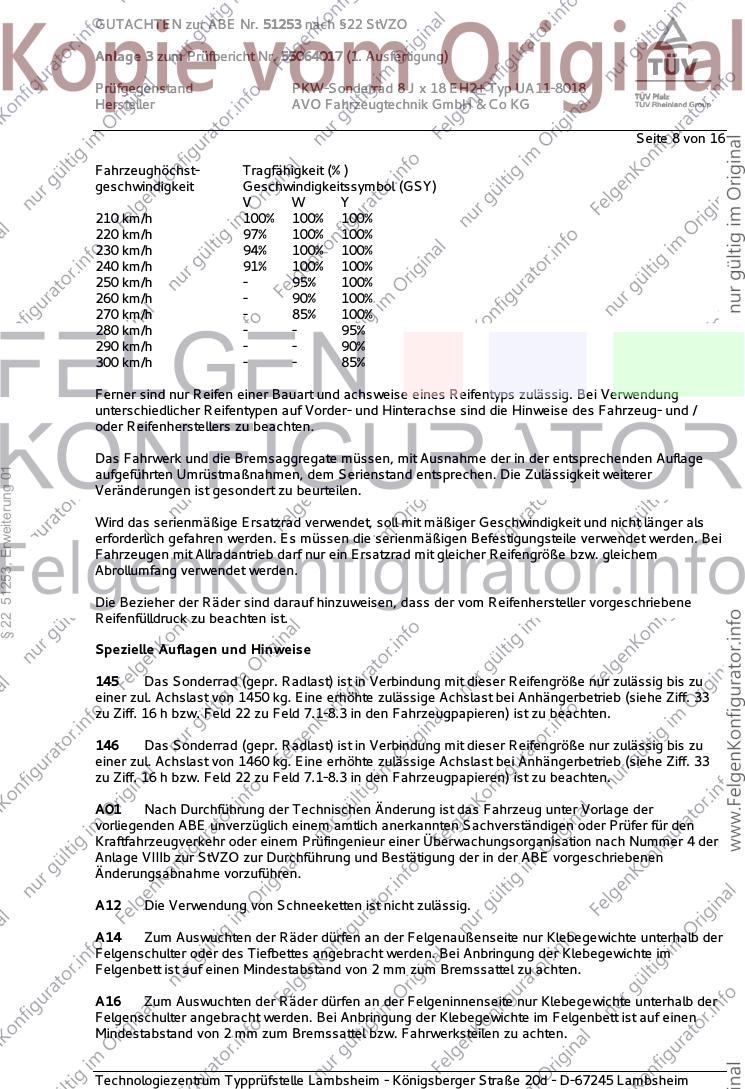

Seite 8 von 16
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 51253, Erweiterung 01
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 16
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
§ 22 51253, Erweiterung 01
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 16
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
§ 22 51253, Erweiterung 01
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

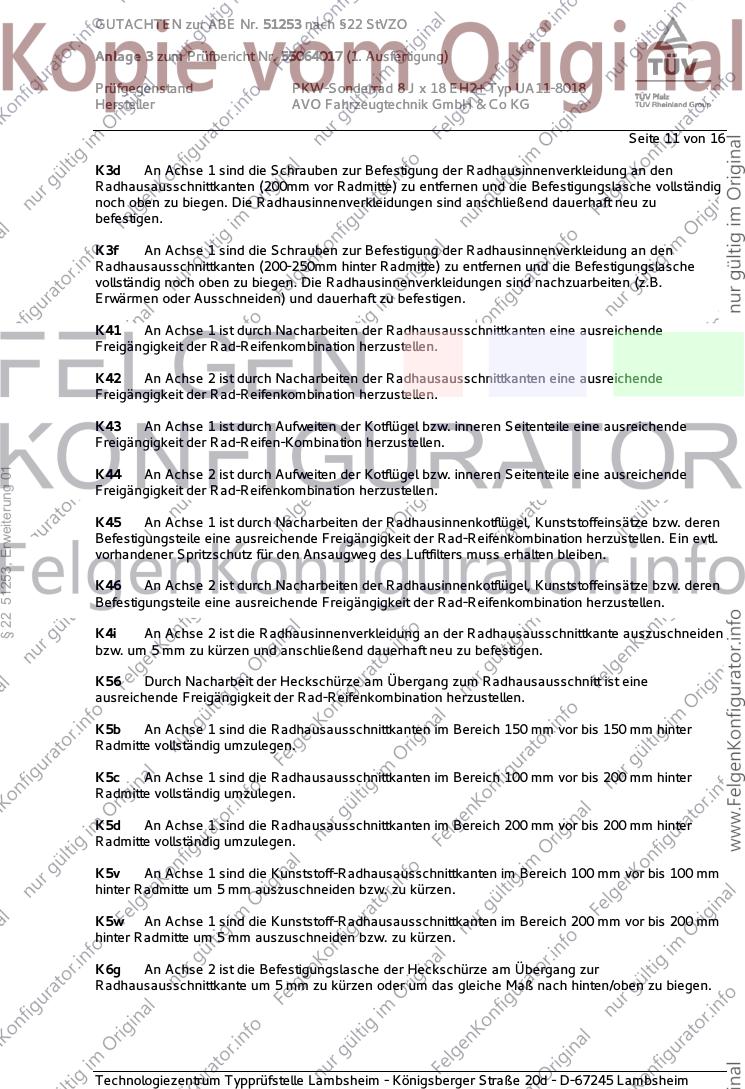

Seite 11 von 16
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
§ 22 51253, Erweiterung 01
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

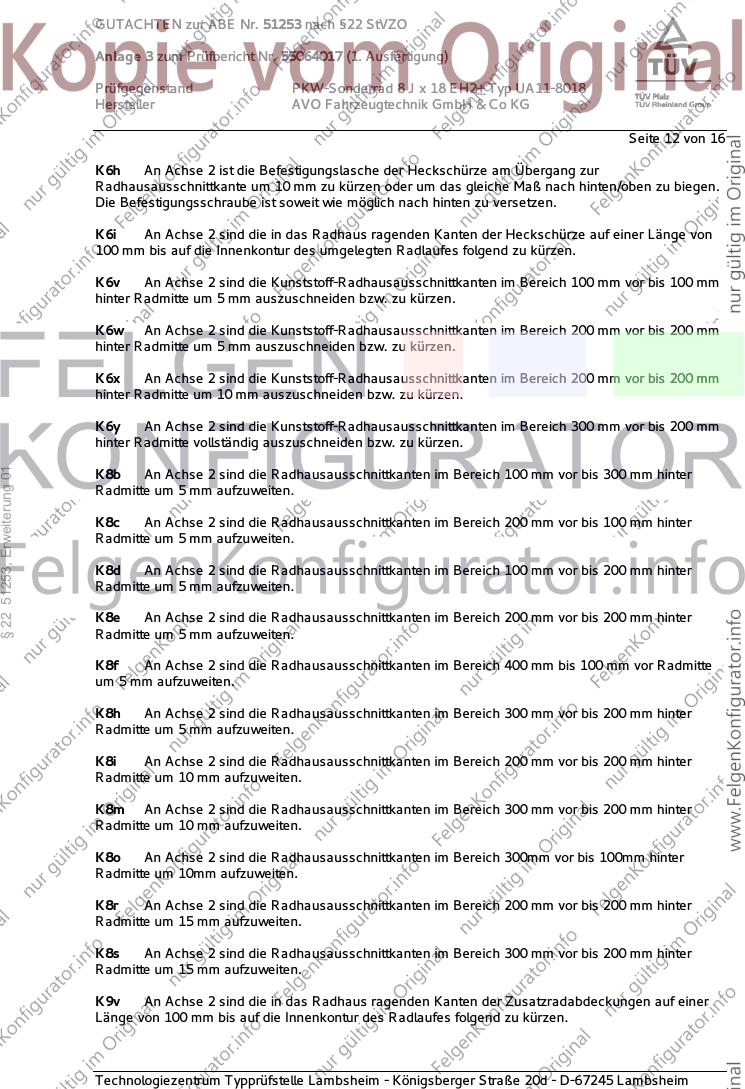

Seite 12 von 16
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
§ 22 51253, Erweiterung 01
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 16
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
§ 22 51253, Erweiterung 01
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 16
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51253, Erweiterung 01
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 16
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
§ 22 51253, Erweiterung 01
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51253 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55064017 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 EH2+ Typ UA11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 16
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. November 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
§ 22 51253, Erweiterung 01
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Februar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. November 2018
Tufan 00306715.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 51253, Erweiterung 01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
