GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 23
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA6
Typ UA6-8519
Radgröße 8,5JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA6-8519 MB / Ø66,5 - Ø57,1 5/112/57,1 35 730 2100
Kennzeichnungen
KBA-Nummer 50838
§ 22 50838, Erweiterung 02
Herstellerzeichen ULTRA
Radtyp und Ausführung UA6-8519 (s.o.)
Radgröße 8,5JX19H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 K1a K2b T85 A01 A12 A14
8V 77-140 225/35R19 K1a K1b K2b K6g K8h T84 T88 A16 A19 A57
e1*2007/46*0607*.. 77-140 235/30R19 K1a K1b K2b K6g K8h T86 Cbo F24 Lim
- Limousine / Cabrio 77-140 235/35R19 G03 K1a K1b K2b K6g K8h V00 V19 S01
- incl. Facelift 2016 77-140 245/30R19 K1c K2b K3a K6h K6i K8m
77-140 255/30R19 K1c K2c K3a K5a K6h K6i K8s
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A01 A12 A14
8P 75-147 235/35R19 G01 K1c K2b K41 K44 K46 K56 T87 A16 A19 A58
e1*2001/116*0456*.. T88 Cbo S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b K44 K46 K56 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K2b K41 K44 K46 K56 T88 A16 A19 Flh
e1*2001/116*0217*.., S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A01 A12 A14
§ 22 50838, Erweiterung 02
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K41 K44 K46 K56 T87 A16 A19 Flh
e1*2001/116*0217*..; T88 S01
e1*2001/116*0241*..; 75,85,110 215/35R19 A58 K1c K2b K46 K56 R37 T85
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 K1c K2b K3a K4i K5d K6h K8m T85 A01 A12 A14
8V 77-140 225/35R19 K1c K2b K3a K4i K5d K6h K8m T84 A16 A19 A57
e1*2007/46*0607*.. T88 F24 Flh V00
- incl. Facelift 2016 77-140 235/30R19 K1c K2b K3a K4i K5d K6h K8m T86 V19 S01
77-140 235/35R19 G03 K1c K2b K3a K4i K5d K6h K8m
77-140 245/30R19 K2c K4i K6h K8s R03 T89
77-140 255/30R19 K2c K4i K6h K8s R03
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
8E 74-188 235/35R19 K1c K2b K44 K46 T87 T91 A16 A19 Car
e1*98/14*0151*.., Lim S01
e1*2001/116*0151*..
Audi A4 55-142 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A01 A12 A14
B5 A16 A19 Au7
e1*93/81*0013*.. , Car Lim S01
e1*98/14*0013*..
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
QB6 162 235/35R19 K1c K2b K44 K46 T88 T91 A16 A19 Car
e1*2001/116*0243*.. Cbo Lim S01
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A14
8H 96-188 235/35R19 K1c K2b K44 K46 T91 A16 A19 Cbo
e1*98/14*0177*.., S01
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car K1c K2b K44 K46 Lim T91 A01 A12 A14
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K44 K46 T91 Y16 A16 A19 S01
e1*98/14,2001/116*
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 81-162 235/35R19 G40 K1c K2b K41 K44 K46 T87 T91 A01 A12 A14
4B 81-162 245/35R19 G01 K1c K2c K41 K44 K46 T89 T93 A16 A19 Au9
e1*96/27, 98/14, Car L02 Lim
2001/116*0051*.. R21 X27 S01
Audi A6 -/Avant 89-257 245/35R19 K1b K2b T93 A01 A12 A14
4F, 4F1 89-257 255/35R19 K1a K1b K2b K44 K46 K56 T92 T96 A16 A19 Car
e1*2001/116*0254*.., Lim NBF X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/45R19 T96 A12 A14 A16
4F, 4F1 120-257 235/40R19 T96 A19 X28 S01
e1*2001/116*0254*..; 120-257 245/40R19 A01 K42 K46 T94
e13*2007/46*1080*.. 120-257 255/35R19 A01 K1a K1b K2b K41 K42 K44 K46
T96
120-257 255/40R19 A01 K1a K1b K2b K41 K42 K44 K46
Audi A6 S6 320 255/35R19 K1b K2b K44 K46 K56 T92 T96 A01 A12 A14
4F, 4F1 A16 A19 Car
§ 22 50838, Erweiterung 02
e1*2001/116*0254*..; Lim X27 S01
e13*2007/46*1080*..
Audi A6, S6 191-250 245/35R19 G01 LK6 T93 A01 A12 A14
4B A16 A19 R70
e1*96/27, 98/14, X27 S01
2001/116*0051*..
Audi A8 154-257 235/45R19 R37 T95 T99 A12 A14 A16
4E 154-257 245/40R19 A01 K1a R37 T94 T98 A19 Lim NBF
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 K1a R37 143 S01
e1*2001/116*0246*.. 154-331 235/45R19 M+S T95 T99
154-331 245/40R19 A01 K1a M+S T94 T98
154-331 255/40R19 A01 K1a K2b T00 T96
Audi Q2 85, 110 225/40R19 K1c K2b A01 A12 A14
GA 85, 110 235/35R19 K1c K2b K8f A16 A19 A58
e1*2007/46*1552*.. 85, 110 235/40R19 K1c K2b K8f V19 S02
- Frontantrieb 85, 110 245/35R19 K2c K8f R03
85, 110 255/35R19 K2c K8o R03
Audi Q2 85, 110 225/40R19 K1a K1b K2b A01 A12 A14
GA 85, 110 235/35R19 K1a K1b K2b K8f A16 A19 A58
e1*2007/46*1552*.. 85, 110 235/40R19 K1a K1b K2b K8f KMV V19 Z19
- Frontantrieb 85, 110 245/35R19 K2c K8o R03 S02
- mit Zusatz- 85, 110 255/35R19 K2c K8o R03
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1c K2b A01 A12 A14
GA 110, 140 235/35R19 K1c K2b K6w K8c T91 A16 A19 A56
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2b K6w K8c S02
Audi Q2 Quattro 110, 140 225/40R19 K1a K1b K2b A01 A12 A14
GA 110, 140 235/35R19 K1a K1b K2b K6w K8c T91 A16 A19 A56
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1a K1b K2b K6w K8c KMV Z19 S02
- mit Zusatz-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 88-162 225/40R19 A12 A14 A16
8U, 8U1 88-162 225/45R19 A19 A57 V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S03
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19
88-162 255/35R19 A01 K1a K2b
88-162 255/40R19 A01 K1a K2b
Audi Q3 88-162 225/40R19 A12 A14 A16
8U, 8U1 88-162 225/45R19 A19 A57 KMV
e1*2007/46*0591*..; 88-162 235/40R19 V00 V19 S03
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen 88-162 255/35R19
88-162 255/40R19
Audi RS Q3 228-270 225/45R19 A33 M+S A14 A16 A19
8U 228-270 235/40R19 A90 M+S A56 KMV S03
§ 22 50838, Erweiterung 02
e1*2007/46* 228-270 235/45R19 A12
0590*01-.. 228-270 245/40R19 A12
228-270 255/40R19 A12
Audi RS3 Limousine 294 235/35R19 K1a K1b K6g K8h T91 A01 A12 A14
8V 294 255/30R19 K1c K2c K3a K5a K6h K6i K8s T91 A16 A19 A56
e1*2007/46*0608*03-.. BnK Lim V9A
S01
Audi RS3 Sportback 250 225/35R19 K2a K2b K4g K4i K6h K8h R03 T88 A01 A12 A14
8P 250 235/35R19 K1c K2c K3b K3s K4g K4i K5x K6h A16 A19 A56
e1*2007/46*0615*.. K8m T91 AV9 Flh S01
Audi RS3 Sportback 270,294 235/35R19 K1c K2c K3c K4i K5d K6h K7d K8m A01 A12 A14
8V T91 A16 A19 A56
e1*2007/46*0608*01-.. BnK Y85 S01
- incl. Facelift 2017
Audi RS6 331,353 255/35R19 R09 R35 Som A12 A14 A16
4B A19 B03 Car
e1*98/14*0190*.., Lim S01
e1*2001/116*0190*..
Audi S3 206-228 225/35R19 Cbo K1a K1b K2b K6g K8h Lim T84 A01 A12 A14
8V T88 A16 A19 A56
e1*2007/46*0607*.. 206-228 235/30R19 K1a K1b K2b K6g K8h Lim T86 F24 S01
- Limousine / Cabrio 206-228 235/35R19 Cbo K1a K1b K2b K6g K8h Lim
- incl. Facelift 2016 206-228 245/30R19 Cbo K1c K2b K3a K6h K6i K8m Lim
206-228 255/30R19 Cbo K1c K2c K3a K5a K6h K6i K8s
Lim
Audi S3, -/Sportback 206-228 225/35R19 K1c K2b K3a K4i K5d K6h K8m T88 A01 A12 A14
8V 206-228 235/35R19 G03 K1c K2b K3a K4i K5d K6h K8m A16 A19 A56
e1*2007/46*0607*.. F24 Flh S01
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (II) 118-155 225/35R19 K1a K46 K56 T84 T88 A01 A12 A14
8J 118-155 225/40R19 K1a K46 K56 A16 A19 A57
e1*2001/116* 118-155 235/35R19 K1a K1b K2b K44 K46 K56 Cbo Cpe V00
0369*00-16; 118-184 245/35R19 K1c K2b K41 K46 K56 V19 S01
0374*00-01; 118-184 255/30R19 K1c K2a K2b K41 K44 K46 K56
0375*00 118-184 255/35R19 K1c K2a K2b K41 K44 K46 K56
118-200 235/35R19 K1a K1b K2b K44 K46 K56 M+S
118-200 245/35R19 K1c K2b K41 K46 K56 M+S
Audi TT (III) 132-169 225/35R19 K6g R37 T84 T88 A01 A12 A14
8J 132-169 225/40R19 K6g R37 A16 A19 A57
e1*2001/116* 132-169 235/35R19 K1a K2b K6g K8c R37 Cbo Cpe V00
0369*17-.. 132-169 245/35R19 K1a K2b K6g K8c V19 S01
ab MJ 2015 (8S) 132-169 255/30R19 K1c K2b K5d K6h K6i K8c
132-169 255/35R19 K1c K2b K5d K6h K6i K8c
Audi TT RS (II) 250, 265 235/35R19 K1a K1b K2b K44 K46 K56 M+S A01 A12 A14
8J 250, 265 245/35R19 K1c K2b K41 K46 K56 M+S A16 A19 A56
§ 22 50838, Erweiterung 02
e1*2001/116* Cbo Cpe S01
0369*00-16
Audi TTS (III) 210, 228 225/35R19 K6g M+S T84 T88 A01 A12 A14
8J 210, 228 225/40R19 K6g M+S A16 A19 A56
e1*2001/116* 210, 228 235/35R19 K1a K2b K6g K8c M+S Cbo Cpe S01
0369*18-.. 210, 228 245/35R19 K1a K2b K6g K8c
ab MJ 2015 (8S) 210, 228 255/30R19 K1c K2b K5d K6h K6i K8c
210, 228 255/35R19 K1c K2b K5d K6h K6i K8c
Seat Alhambra 85-162 225/40R19 K2b T93 146 A01 A12 A14
7N 85-162 245/35R19 K1a K2c T93 146 A16 A19 A57
e1*2007/46*0402*..; S02
e1*2007/46*0435*..
- incl- Facelift 2015
Seat Altea / Toledo 63-110 215/35R19 K1c K2b T85 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c K2b K41 K44 K45 T84 T88 A16 A19 A60
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c K2b K41 K43 K44 K45 T87 Flh K46 K56
e9*2007/46*0012*.. T91 KOV SeF Sth
63-155 255/30R19 K2c K44 R03 T91 V19 S01
Seat Ateca 85, 110 225/40R19 K1c K2b A01 A12 A14
5FP 85, 110 225/45R19 G01 K1c K2b A16 A19 A58
e9*2007/46*6394*.. 85, 110 235/40R19 K1c K2b F23 KMV V19
- Frontantrieb 85, 110 245/35R19 K1c K2b K6v K8c S02
85, 110 245/40R19 K1c K2b K6v K8c
85, 110 255/35R19 K1c K2b K6x K8i
Seat Ateca 85, 110 225/40R19 K1c K2b A01 A12 A14
5FP 85, 110 225/45R19 G01 K1c K2b A16 A19 A58
e9*2007/46*6394*.. 85, 110 235/40R19 K1c K2b F23 KOV S02
- Frontantrieb 85, 110 245/35R19 K1c K2b K8c
85, 110 245/40R19 K1c K2b K8c
Seat Ateca 4drive 110, 140 225/40R19 K1a K1b K2b A01 A12 A14
5FP 110, 140 225/45R19 K1a K1b K2b A16 A19 A56
e9*2007/46*6394*.. 110, 140 235/40R19 K1c K2b F24 KMV S02
110, 140 245/40R19 K1c K2b K6v K8c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 225/35R19 K1a K1b T88 A01 A12 A14
3R, 3RN 75-155 235/35R19 K1c K2b K3b K6g K8b T87 T91 A16 A19 A58
e9*2001/116*0072*.., Car Lim S01
e9*2007/46*0011*..
Seat Leon 63-118 215/35R19 K1a K1b K2b K41 K46 R37 T85 A01 A12 A14
1P, 1PN 63-195 225/35R19 K1c K2b K41 K43 K44 K46 T84 T88 A16 A19 A58
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1c K2b K41 K43 K44 K46 Flh K27 S01
e9*2007/46*0013*..
Seat Leon X-Perience 81-135 225/35R19 K1a K2b K3c K3f K5b K6h K6i K6j A01 A12 A14
5F K6y K8m T88 A16 A19 A56
e9*2007/46*0094*.. 81-135 225/40R19 K1a K2b K3c K3f K5b K6h K6i K6j Car F24 KMV
K6y K8m S01
81-135 235/35R19 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m
81-135 245/35R19 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8s
81-135 255/30R19 K1c K2b K3c K3f K5b K5w K6h K6i
§ 22 50838, Erweiterung 02
K6j K6y K8s
Skoda Karoq 85, 110 225/40R19 K1c K2b A01 A12 A14
NU 85, 110 225/45R19 G01 K1c K2b A16 A19 A58
e8*2007/46*0272*.. 85, 110 235/40R19 K1c K2b F23 KOV S02
- Frontantrieb 85, 110 245/35R19 K1c K2b K8c
85, 110 245/40R19 K1c K2b K8c
Skoda Karoq 4x4 110, 140 225/40R19 K1c K2b A01 A12 A14
NU 110, 140 225/45R19 K1c K2b A16 A19 A56
e8*2007/46*0272*.. 110, 140 235/40R19 K1c K2b F24 KOV S02
110, 140 245/40R19 K1c K2b K8c
Skoda Kodiaq 92-140 235/45R19 T95 T99 A12 A14 A16
NS 92-140 235/50R19 A19 A57 S02
e8*2007/46*0249* 92-140 245/45R19
92-140 255/45R19
Skoda Octavia (II) 55-147 225/35R19 A58 K1c K27 K2b K41 K45 K46 K56 A01 A12 A14
1Z T88 A16 A19 Car
e11*2001/116*0230*..; 55-147 235/35R19 G01 K1c K27 K2b K41 K44 K45 K46 Lim Npf V00
e11*2007/46*0012*.. K56 T88 T91 V19 S01
55-147 255/30R19 A58 K2b K44 K46 K56 R03 T91
Skoda Octavia (III) 132-169 215/35R19 A58 K1a K1b K2b T85 A01 A12 A14
5E 132-169 255/30R19 A58 K2c K6h K6i K8s R03 A16 A19 Car
e11*2007/46* 77-169 225/35R19 A57 K1c K2b K6g K8e T84 T88 F24 Lim Npf
0243*00-19; 77-169 235/30R19 A57 K1c K2b K6g K8e T86 V00 V19 S01
e11*2007/46* 77-169 235/35R19 A57 G01 K1c K2b K6g K8e
0244*00-13 77-169 245/30R19 A57 K1c K2b K3f K6h K6i K8m
Skoda Octavia (III) 63-110 215/35R19 K1a K1b K2b K8g A01 A12 A14
5E 63-110 225/35R19 K1c K2b K8k T88 A16 A19 A58
e11*2007/46* 63-110 235/30R19 K1c K2b K8k Car F23 Lim
0243*00-19; 63-110 235/35R19 G01 K1c K2b K8k Npf V19 S01
e11*2007/46* 63-110 245/30R19 K1c K2b K3f K6g K8t
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 215/35R19 K1a K1b K2c K8k T85 A01 A12 A14
5E 63-110 225/35R19 K1c K2c K6g K8t T84 T88 A16 A19 A58
e11*2007/46* 63-110 235/30R19 K1c K2c K6g K8t T86 Car F23 Lim
0243*20-26; 63-110 235/35R19 G01 K1c K2c K6g K8t Npf V19 S01
e11*2007/46* 63-110 245/30R19 K1c K2c K3f K6g K8t
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-135 215/35R19 K1a K1b K2c K6h K6i K8s R37 T85 A01 A12 A14
5E 81-180 225/35R19 K1c K2c K6h K6i K8s T84 T88 A16 A19 A57
e11*2007/46* 81-180 235/30R19 K1c K2c K6h K6i K8s T86 Car F24 Lim
0243*20-26; 81-180 235/35R19 G01 K1c K2c K6h K6i K8s T87 T91 Npf V00 V19
e11*2007/46* 81-180 245/30R19 K1c K2c K3f K6h K6i K8s T89 S01
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 225/40R19 K1c K2b K30 K44 K46 K56 T93 A01 A12 A14
§ 22 50838, Erweiterung 02
(II) 103-118 235/35R19 K1c K2b K30 K44 K46 K56 T91 A16 A19 A56
1Z Car KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 225/35R19 T88 A12 A14 A16
(III) 81-135 225/40R19 A19 A56 Car
5E 81-135 235/35R19 A01 K1a K1b F24 S01
e11*2007/46* 81-135 245/35R19 A01 K1a K1b
0243*00-19
Skoda Octavia Scout 110-135 225/35R19 K4i K6h K6x K8i K9v T88 A01 A12 A14
(III) 110-135 225/40R19 K4i K6h K6x K8i K9v A16 A19 A56
5E 110-135 235/35R19 K1a K2b K4i K6h K6x K8r K9v T87 Car F24 S01
e11*2007/46* T91
0243*21-26 110-135 245/35R19 K1a K1b K2b K4i K6h K6x K8r K9v
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (I) 74-142 225/35R19 K1a K1b K2b K45 K46 T88 A01 A12 A14
3U 74-142 235/35R19 G01 K1c K2b K45 K46 L02 T87 T91 A16 A19 A58
e11*98/14*0187*.. 74-142 255/30R19 K2a K2b K44 K46 K56 R03 R70 Lim V19 S01
Skoda Superb (II) 77-147 225/35R19 K1c K27 K2b K41 K44 K46 K56 T88 A01 A12 A14
3T 77-147 245/30R19 K2c K44 K46 K56 R03 T89 A16 A19 Car
e11*2001/116* 77-191 235/35R19 G01 K1c K27 K2c K30 K41 K44 K46 Lim V19 S01
0326*15-31; K56 T87 T91
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-206 225/40R19 K4i K6g K6i K8e T89 T93 A01 A12 A14
3T 88-206 235/35R19 K2b K4i K6g K6i K8e T87 T91 A16 A19 A57
e11*2001/116* 88-206 235/40R19 K2b K4i K6g K6i K8e Car Lim V00
0326*32-45; 88-206 245/35R19 K1c K2b K3d K3f K4i K5d K6h K6i V19 S02
e11*2007/46* K8m T89 T93
0014*22-..; 88-206 255/35R19 K1c K2c K3d K3f K4i K5d K6h K6i
e8*2007/46*0317*.. K7d K8s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 225/40R19 K1c K2b T89 T93 A01 A12 A14
5L 77-125 235/35R19 K1c K2a K2b T91 A16 A19 A57
e11*2007/46*0010*.., 77-125 245/35R19 K1c K2c T89 T93 S01
e11*2007/46*0034*..
VW Arteon 110-206 225/40R19 T89 T93 A12 A14 A16
3H 110-206 225/45R19 A19 A57 S02
e1*2007/46*1725*.. 110-206 235/40R19
110-206 245/40R19
110-206 255/35R19 A01 K1a K2b K8d
110-206 255/40R19 A01 K1a K2b K8d
VW Beetle, /Cabrio (II) 77-162 225/40R19 K1c K2b K3a K3c A01 A12 A14
16 77-162 235/35R19 K1c K2a K2b K3a K3c K5c A16 A19 A58
e1*2007/46*0539*.. 77-162 235/40R19 K1c K2a K2b K3a K3c K5c Cbo Flh S01
77-162 245/35R19 K1c K2c K3a K3c K4v K5c K6d
VW Cross Touran (I) 75-130 235/35R19 K1c K30 T87 T91 A01 A12 A14
1T, 1t A16 A19 KMV
§ 22 50838, Erweiterung 02
e1*2001/116* S01
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW EOS 85-184 225/35R19 K1a K1b K2b K44 K46 K56 T84 T88 A01 A12 A14
1F 85-191 235/35R19 K1c K2a K2b K41 K44 K46 K56 T87 A16 A19 A58
e1*2001/116*0349*.. T91 Cbo V19 S01
- incl. Facelift 2011 85-191 255/30R19 K2c K44 K46 K56 R03
VW Golf (V) 55-125 215/35R19 K1c K2b R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c K2b K41 K44 K45 T84 T88 A16 A19 K46
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K41 K43 K44 K45 T87 K56 V19 S01
0242*00-24 T91
55-184 255/30R19 K2c K44 R03
VW Golf (V) Variant 59-110 215/35R19 K1c K27 K2c K41 K44 K56 T85 A01 A12 A14
1KM 59-147 225/35R19 K1c K27 K2c K41 K43 K44 K56 T84 A16 A19 A58
e1*2001/116* T88 Car K46 S01
0328*00-14 59-147 235/35R19 G01 K1c K27 K2c K41 K43 K44 K56
VW Golf (VI) 59-118 215/35R19 K1c K2c K3a K6h K8i T85 A01 A12 A14
1K 59-173 225/35R19 K1c K2c K3a K6h K8r T84 T88 A16 A19 S01
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1c K2b K3a K6h K8i T85 A01 A12 A14
1KM 59-118 225/35R19 K1c K2c K3a K6h K8r T84 T88 A16 A19 Car
e1*2001/116*0328*..; S01
e1*2007/46*
0492*00-05
VW Golf (VII) Alltrack 81-135 225/35R19 K1c K3b K6h K6i K6x K8m T88 A01 A12 A14
AUV 81-135 225/40R19 K1c K3b K6h K6i K6x K8m A16 A19 A56
e1*2007/46*0627*.. 81-135 235/35R19 K1c K2b K3b K6h K6i K6x K8m Car F24 KMV
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 225/35R19 K1c K27 K2c K41 K43 K56 T84 T88 A01 A12 A14
1KP 55-125 235/35R19 G01 K1c K27 K2c K41 K43 K56 T87 A16 A19 A58
e1*2001/116*0304*..; T91 K44 S01
e1*2007/46*0491*.. 55-85 215/35R19 K1c K27 K2c K41 K56 T85
VW Jetta 66-110 215/35R19 K1c K27 K2c K41 K44 K56 T85 A01 A12 A14
1KM 66-147 225/35R19 K1c K27 K2c K41 K43 K44 K56 T84 A16 A19 A58
e1*2001/116*0328*.. T88 K46 Sth S01
66-147 235/35R19 G01 K1c K27 K2c K41 K43 K44 K56
VW Passat (V) 66-142 225/35R19 K1c K2b K41 K44 K46 K56 T84 T88 A01 A12 A14
3B A16 A19 Car
e1*95/54*0043*.., L02 Lim R21
e1*98/14*0043*.. S01
VW Passat (V) 74-142 225/35R19 K41 K45 K46 L02 T84 T88 A01 A12 A14
3BG A16 A19 Car
e1*98/14*0157*.., Lim S01
e1*2001/116*0157*..
§ 22 50838, Erweiterung 02
VW Passat (V) W8 202 235/35R19 G01 K1c K2b K41 K44 K45 K46 K56 A01 A12 A14
3BS T91 A16 A19 B11
e1*98/14*0173*.., Car Lim R21
e1*2001/116*0173*.. S01
VW Passat (VI) 75-147 225/35R19 K1c K2b K44 K46 K56 T88 A01 A12 A14
3C 75-147 235/35R19 K1c K2b K41 K44 K46 K56 T87 T91 A16 A19 Lim
e1*2001/116* 75-147 255/30R19 K2b K44 K46 K56 R03 V19 S01
0307*00-23
VW Passat (VI) 184 235/35R19 K1c K2b K41 K44 K46 K56 T87 T91 A01 A12 A14
3C 184 255/30R19 K2b K44 K46 K56 R03 A16 A19 Lim
e1*2001/116* V19 S01
0307*00-23
VW Passat (VI) 184 235/35R19 K1c K2b K41 K44 K46 K56 T91 A01 A12 A14
Variant 184 255/30R19 K2c K44 K46 K56 R03 T91 A16 A19 Car
3C V19 S01
e1*2001/116*
0307*00-23
VW Passat (VI) 75-147 225/35R19 K1c K2b K44 K46 K56 T88 A01 A12 A14
Variant 75-147 235/35R19 K1c K2b K41 K44 K46 K56 T87 T91 A16 A19 Car
3C 75-147 255/30R19 K2c K44 K46 K56 R03 T91 V19 S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 225/35R19 K1c K2b K4i K6g K6i K8e T88 A01 A12 A14
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 T91 A16 A19 Car
e1*2001/116* 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91 Lim V19 VoA
0307*24-36; S01
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 225/35R19 K1c K4i K6g K6i K8e T88 A01 A12 A14
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 T91 A16 A19 Car
e1*2001/116* 77-155 255/30R19 K2c K4i K6h K6i K8i R03 T91 KMV Lim V19
0307*24-36; VoA S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) 103-155 225/40R19 K6h K6w K8h T89 T93 A01 A12 A14
Alltrack 103-155 235/35R19 K6h K6y K8h T91 A16 A19 A56
3C, 3c 103-155 245/35R19 K1a K1b K2b K3s K5d K5w K6h K6y Car KMV S01
e1*2001/116* K8m T89 T93
0307*24-36; 103-155 255/35R19 K1c K2b K3s K5d K5w K6h K6y K8m
e1*2007/46*
0502*00-10;
§ 22 50838, Erweiterung 02
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 225/40R19 K8h T89 T93 A01 A12 A14
3C 88-206 235/35R19 K1c K2b K8h T87 T91 A16 A19 A57
e1*2001/116* 88-206 235/40R19 K1c K2b K8h Car Lim V00
0307*37-.. 88-206 245/35R19 K1c K2c K3c K4i K6i K8m T89 T93 V19 VoA S02
- Limousine / Variant 88-206 255/35R19 K1c K2c K3c K4i K5d K6g K6i K8m
ab MJ 2015 (B8/3G)
VW Passat CC / CC 100-220 235/35R19 K1a K2c K44 T87 T91 A01 A12 A14
3CC 100-220 245/30R19 K1c K2c K41 K44 T89 A16 A19 K32
e1*2001/116*0468*.. 100-220 245/35R19 G01 K1c K2c K41 K43 K44 K45 T89 K42 K46 K56
- incl. Modell 2012 T93 S01
VW Phaeton 165-246 245/40R19 T98 146 A12 A14 A16
3D, 3d 165-331 245/45R19 R09 T02 T98 143 A19 Lim S01
e1*98/14*0189*..; 165-331 245/45R19 A01 G03 T02 T98 143
e1*2001/116*0189*..; 165-331 255/40R19 A01 K1a T00 T96 146
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/35R19 T84 T88 A12 A14 A16
13 90-162 235/35R19 A01 K1a K2b A19 A58 Cpe
e1*2001/116*0471*.. 90-162 245/30R19 A01 K1c K2c V19 S01
- incl. Facelift 2015 90-162 245/35R19 A01 G01 K1c K2c K42
90-162 255/30R19 A01 K2c K42 K56 R03
VW Scirocco R 188-206 225/35R19 T88 A12 A14 A16
13 188-206 235/35R19 A01 K1a K2b A19 A58 Cpe
e1*2001/116*0471*.. 188-206 245/30R19 A01 K1c K2c V19 S01
- incl. Facelift 2015 188-206 245/35R19 A01 G01 K1c K2c K42
188-206 255/30R19 A01 K2c K42 K56 R03
VW Sharan 85-162 225/40R19 K2b T93 146 A01 A12 A14
7N 85-162 245/35R19 K1a K2c T93 146 A16 A19 A57
e1*2007/46*0401*..; S02
e1*2007/46*0434*..
- incl, Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW T-ROC 85-140 225/40R19 K1c K2b A01 A12 A14
A1 85-140 235/40R19 K1c K2b A16 A19 A57
e13*2007/46*1845*.. 85-140 245/35R19 K1c K2b K6w S02
85-140 245/40R19 K1c K2b K6w
VW Tiguan (I) 81-155 225/45R19 A12 A14 A16
5N 81-155 235/45R19 A19 KMV S02
e1*2001/116* 81-155 245/40R19
0450*00-23; 81-155 255/40R19
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 A12 A14 A16
5N 81-155 235/45R19 A01 K1a K2b A19 S02
e1*2001/116* 81-155 245/40R19 A01 K1c K2b
0450*11-23; 81-155 255/40R19 A01 K1c K2b
§ 22 50838, Erweiterung 02
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 K2b A01 A12 A14
5N 81-155 235/45R19 K1a K2b A16 A19 S02
e1*2001/116* 81-155 245/40R19 K1c K2b
0450*00-10; 81-155 255/40R19 K1c K2b
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/45R19 A12 A14 A16
5N 85-176 235/50R19 A01 K1c K2b A19 A57 KOV
e1*2001/116* 85-176 245/45R19 A01 K1c K2b S02
0450*24-..; 85-176 255/45R19 A01 K1c K2b
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 235/45R19 145 A12 A14 A16
Allspace 110-176 235/50R19 A01 K1c K2b 140 A19 A57 KOV
5N 110-176 245/45R19 A01 K1c K2b 143 S02
e1*2001/116* 110-176 255/45R19 A01 K1c K2b 141
0450*31-..
VW Tiguan (II) 110-176 235/45R19 145 A12 A14 A16
Allspace R-Line 110-176 235/50R19 140 A19 A57 KMV
5N 110-176 245/45R19 143 S02
e1*2001/116* 110-176 255/45R19 141
0450*31-..
- mit Radhaus-
Verbreiterungen

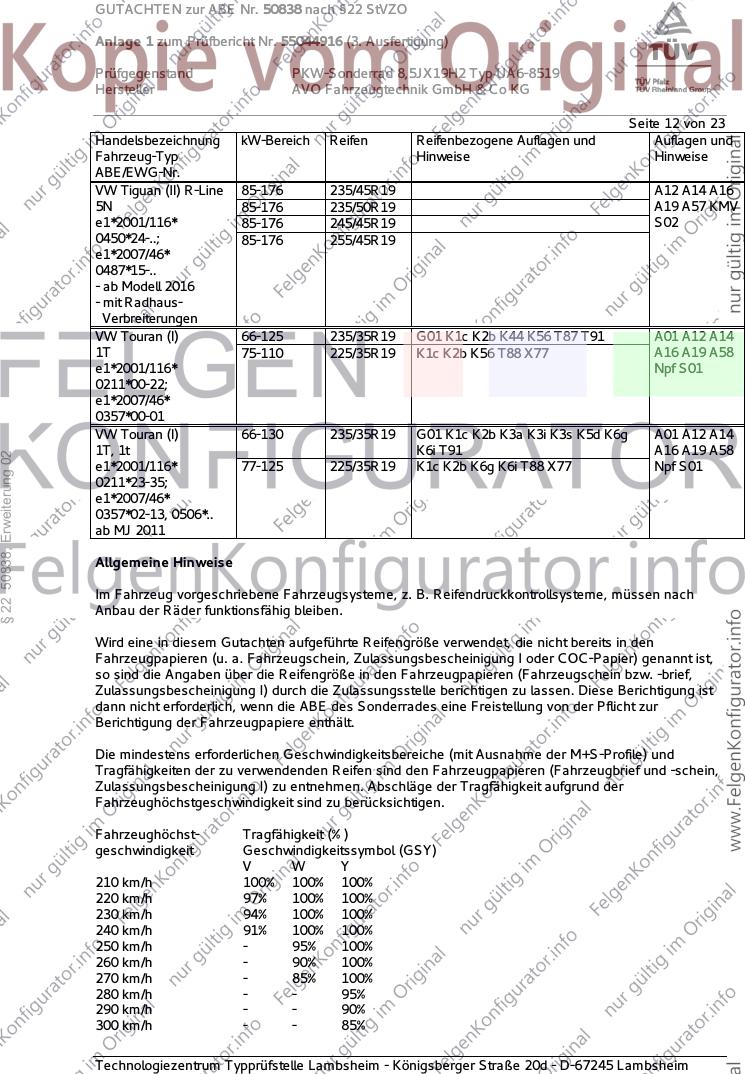

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) R-Line 85-176 235/45R19 A12 A14 A16
5N 85-176 235/50R19 A19 A57 KMV
e1*2001/116* 85-176 245/45R19 S02
0450*24-..; 85-176 255/45R19
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 235/35R19 G01 K1c K2b K44 K56 T87 T91 A01 A12 A14
1T 75-110 225/35R19 K1c K2b K56 T88 X77 A16 A19 A58
e1*2001/116* Npf S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 235/35R19 G01 K1c K2b K3a K3i K3s K5d K6g A01 A12 A14
1T, 1t K6i T91 A16 A19 A58
§ 22 50838, Erweiterung 02
e1*2001/116* 77-125 225/35R19 K1c K2b K6g K6i T88 X77 Npf S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%

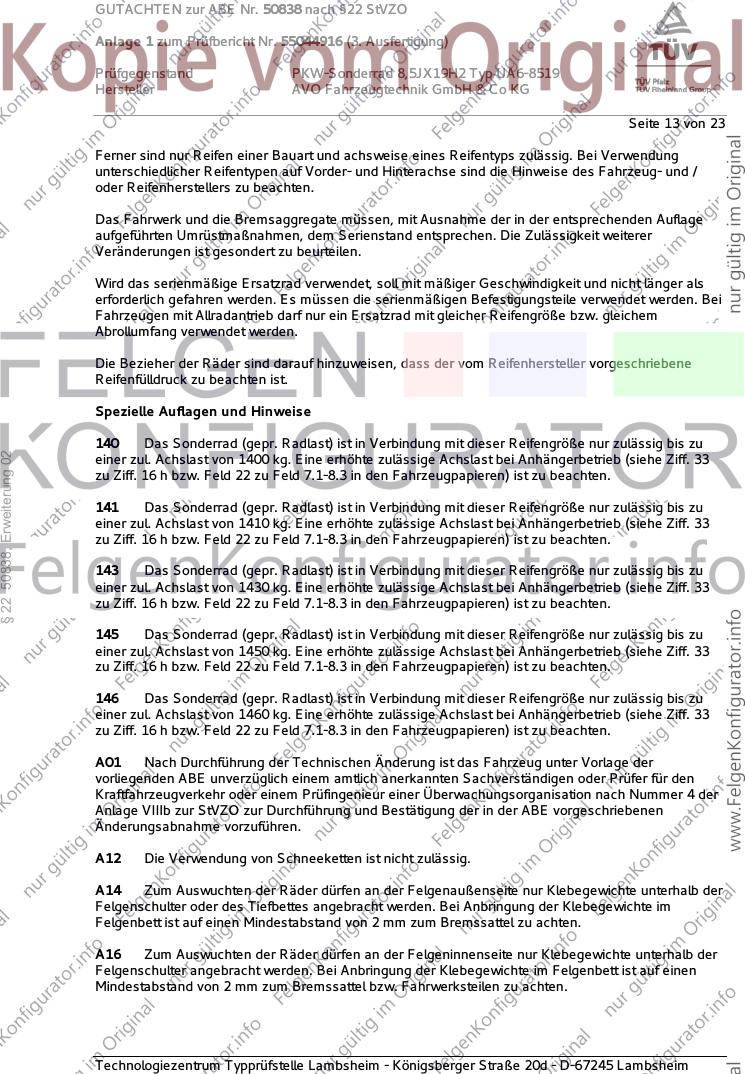

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 23
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
§ 22 50838, Erweiterung 02
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.

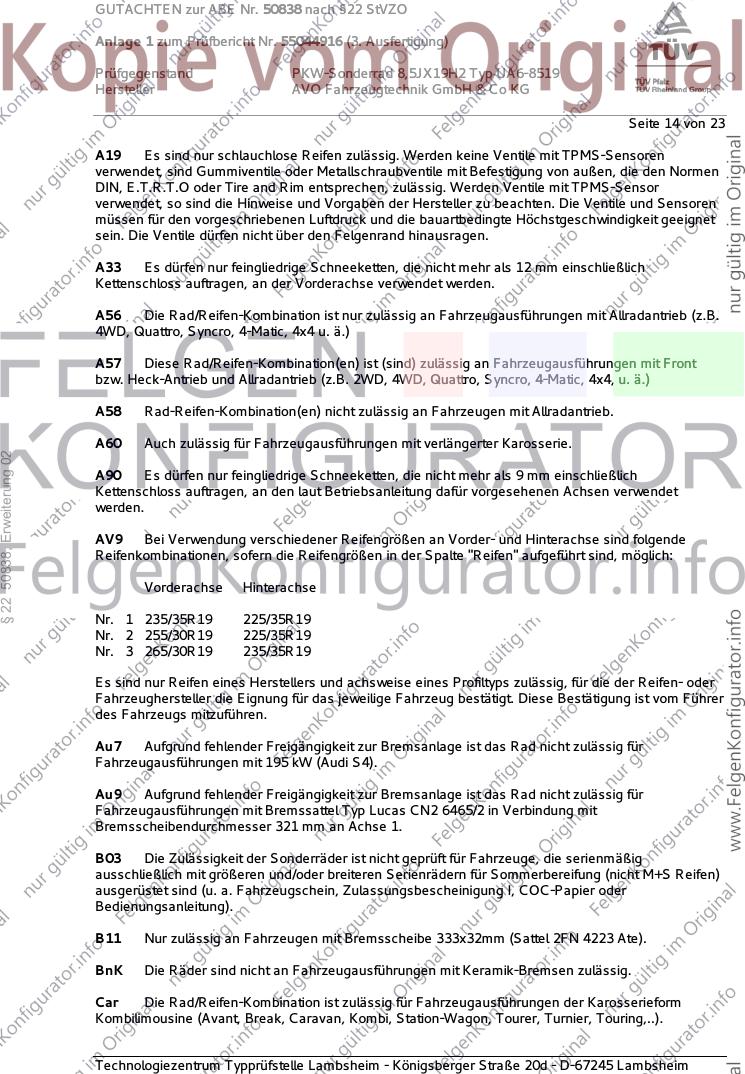

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 23
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
§ 22 50838, Erweiterung 02
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

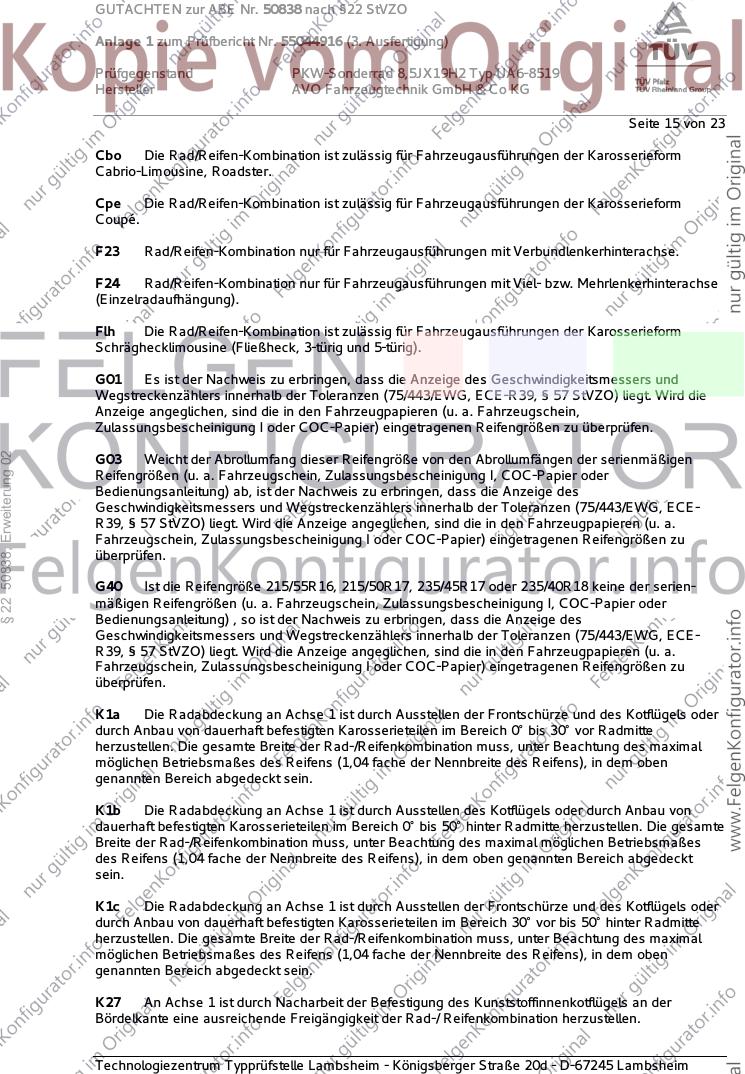

Seite 15 von 23
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§ 22 50838, Erweiterung 02
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 23
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
§ 22 50838, Erweiterung 02
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

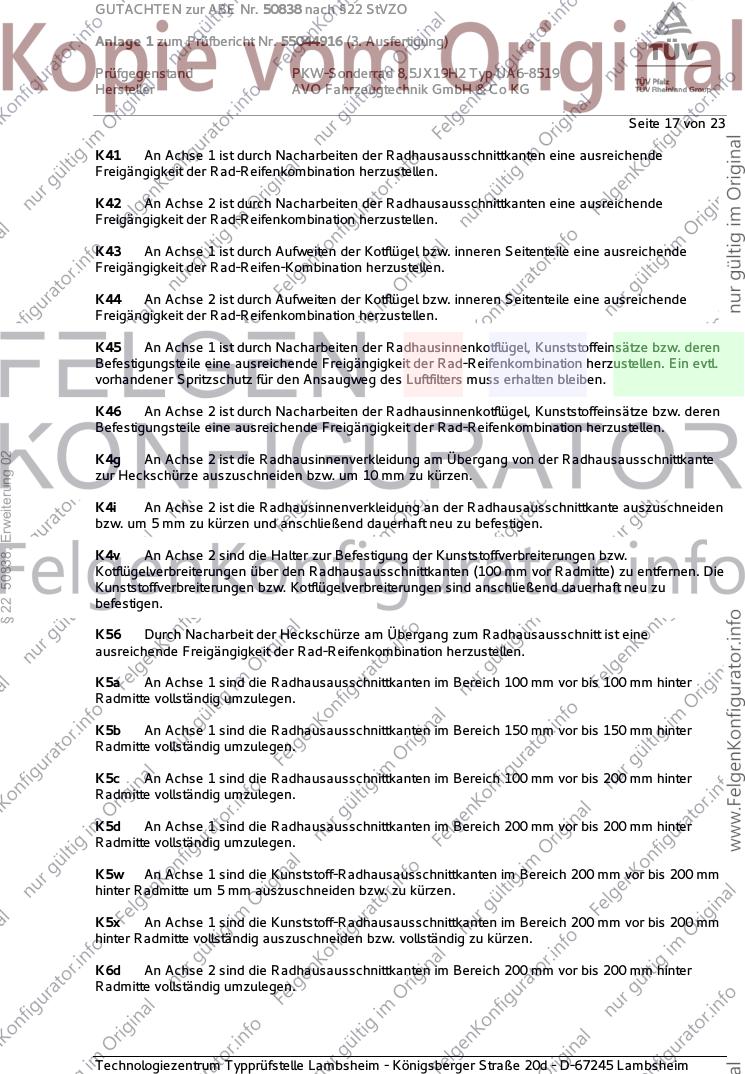

Seite 17 von 23
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 50838, Erweiterung 02
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 23
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§ 22 50838, Erweiterung 02
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 23
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
§ 22 50838, Erweiterung 02
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 23
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
§ 22 50838, Erweiterung 02
Som Die aufgeführte Reifengröße ist nicht zulässig als M+S-Bereifung.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 21 von 23
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50838, Erweiterung 02
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 22 von 23
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
§ 22 50838, Erweiterung 02
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
V9A Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 255/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50838 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55044916 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ UA6-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 23 von 23
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. September 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
§ 22 50838, Erweiterung 02
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 23 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. September 2018
Tufan 00304110.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
