GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 14
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA6
Typ UA6-8520
Radgröße 8,5JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA6-8520 MB / Ø66,5 - Ø57,1 5/112/57,1 45 875 2300
Kennzeichnungen
KBA-Nummer 50839
§ 22 50839, Erweiterung 02
Herstellerzeichen ULTRA
Radtyp und Ausführung UA6-8520 (s.o.)
Radgröße 8,5JX20H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 235/30R20 A01 G90 T88 A12 A14 A16
8V 77-140 235/30R20 T88 Z19 A19 A57 Cbo
e1*2007/46*0607*.. F24 Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A12 A14
8P A16 A19 A58
e1*2001/116*0456*.. Cbo S01
Audi A3, -/Sportback 184-195 235/30R20 G01 K1c K2b K46 K56 T88 A01 A12 A14
8P, 8PA A16 A19 Flh
e1*2001/116*0217*.., LK6 S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A12 A14
8P, 8PA, 8PB A16 A19 A58
e1*2001/116*0217*..; Flh S01
§ 22 50839, Erweiterung 02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 235/30R20 Flh G90 K1c K2b K3a K4i K5d K6g A01 A12 A14
8V K8h T88 A16 A19 A57
e1*2007/46*0607*.. F24 S01
- incl. Facelift 2016
Audi A6 -/Avant 89-213 255/30R20 R70 T92 A12 A14 A16
4F, 4F1 A19 Car Lim
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi Q2 85, 110 225/35R20 K1a A01 A12 A14
GA 85, 110 255/30R20 K2b R03 A16 A19 A58
e1*2007/46*1552*.. V20 S02
- Frontantrieb
Audi Q2 Quattro 110, 140 225/35R20 K1a T90 A01 A12 A14
GA A16 A19 A56
e1*2007/46*1552*01-.. S02
Audi Q3 88-162 225/35R20 T90 A12 A14 A16
8U, 8U1 88-162 235/35R20 T92 A19 A57 S03
e1*2007/46*0591*..;
e13*2007/46*1163*..
Audi Q3 88-162 225/35R20 T90 A12 A14 A16
8U, 8U1 88-162 235/35R20 T92 A19 A57 KMV
e1*2007/46*0591*..; S03
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi S3 206-228 235/30R20 T88 A12 A14 A16
8V A19 A56 Cbo
e1*2007/46*0607*.. F24 Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

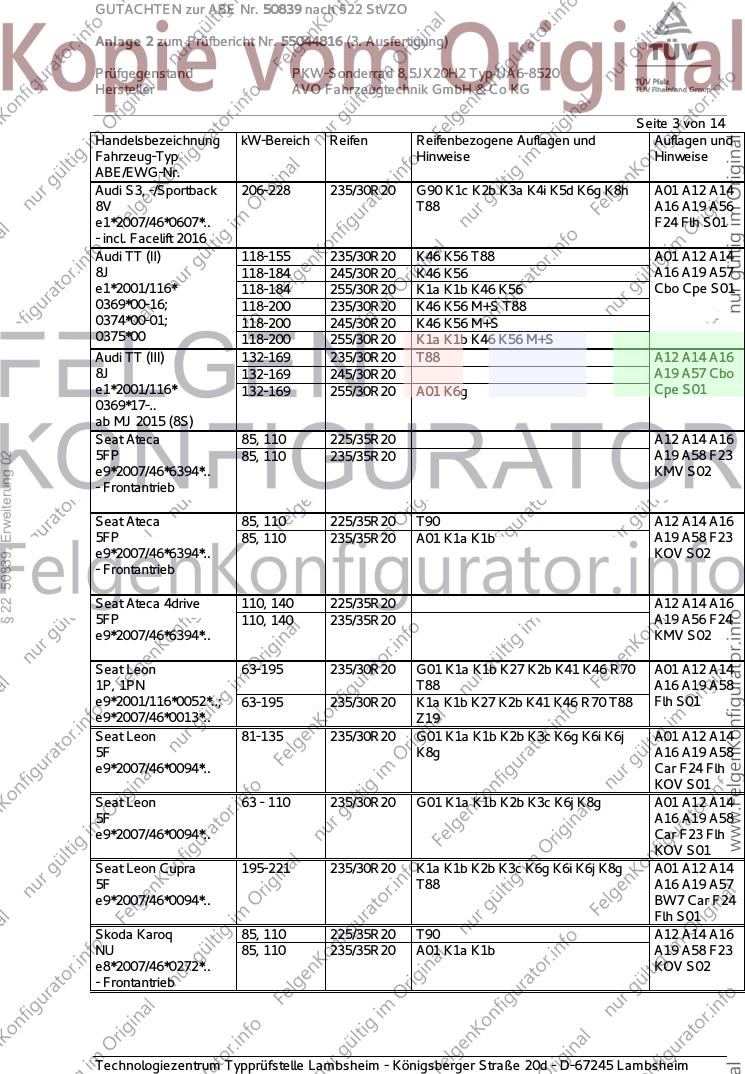

Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6g K8h A01 A12 A14
8V T88 A16 A19 A56
e1*2007/46*0607*.. F24 Flh S01
- incl. Facelift 2016
Audi TT (II) 118-155 235/30R20 K46 K56 T88 A01 A12 A14
8J 118-184 245/30R20 K46 K56 A16 A19 A57
e1*2001/116* 118-184 255/30R20 K1a K1b K46 K56 Cbo Cpe S01
0369*00-16; 118-200 235/30R20 K46 K56 M+S T88
0374*00-01; 118-200 245/30R20 K46 K56 M+S
0375*00 118-200 255/30R20 K1a K1b K46 K56 M+S
Audi TT (III) 132-169 235/30R20 T88 A12 A14 A16
8J 132-169 245/30R20 A19 A57 Cbo
e1*2001/116* 132-169 255/30R20 A01 K6g Cpe S01
0369*17-..
ab MJ 2015 (8S)
Seat Ateca 85, 110 225/35R20 A12 A14 A16
§ 22 50839, Erweiterung 02
5FP 85, 110 235/35R20 A19 A58 F23
e9*2007/46*6394*.. KMV S02
- Frontantrieb
Seat Ateca 85, 110 225/35R20 T90 A12 A14 A16
5FP 85, 110 235/35R20 A01 K1a K1b A19 A58 F23
e9*2007/46*6394*.. KOV S02
- Frontantrieb
Seat Ateca 4drive 110, 140 225/35R20 A12 A14 A16
5FP 110, 140 235/35R20 A19 A56 F24
e9*2007/46*6394*.. KMV S02
Seat Leon 63-195 235/30R20 G01 K1a K1b K27 K2b K41 K46 R70 A01 A12 A14
1P, 1PN T88 A16 A19 A58
e9*2001/116*0052*..; 63-195 235/30R20 K1a K1b K27 K2b K41 K46 R70 T88 Flh S01
e9*2007/46*0013*.. Z19
Seat Leon 81-135 235/30R20 G01 K1a K1b K2b K3c K6g K6i K6j A01 A12 A14
5F K8g A16 A19 A58
e9*2007/46*0094*.. Car F24 Flh
KOV S01
Seat Leon 63 - 110 235/30R20 G01 K1a K1b K2b K3c K6j K8g A01 A12 A14
5F A16 A19 A58
e9*2007/46*0094*.. Car F23 Flh
KOV S01
Seat Leon Cupra 195-221 235/30R20 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F T88 A16 A19 A57
e9*2007/46*0094*.. BW7 Car F24
Flh S01
Skoda Karoq 85, 110 225/35R20 T90 A12 A14 A16
NU 85, 110 235/35R20 A01 K1a K1b A19 A58 F23
e8*2007/46*0272*.. KOV S02
- Frontantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq 4x4 110, 140 225/35R20 T90 A12 A14 A16
NU 110, 140 235/35R20 A01 K1a K1b A19 A56 F24
e8*2007/46*0272*.. KOV S02
Skoda Kodiaq 92-140 235/40R20 T96 A12 A14 A16
NS 92-140 235/45R20 A19 A57 S02
e8*2007/46*0249*
Skoda Octavia (III) 77-169 235/30R20 A01 A57 G01 T88 A12 A14 A16
5E A19 Car F24
e11*2007/46* Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 235/30R20 A01 G01 A12 A14 A16
5E A19 A58 Car
e11*2007/46* F23 Lim Npf
0243*00-19; S01
e11*2007/46*
§ 22 50839, Erweiterung 02
0244*00-13
Skoda Octavia (III) 63-110 235/30R20 G01 K2b K8g T88 A01 A12 A14
5E A16 A19 A58
e11*2007/46* Car F23 Lim
0243*20-26; Npf S01
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 235/30R20 G01 K2a K2b K6h K6i K8m T88 A01 A12 A14
5E A16 A19 A57
e11*2007/46* Car F24 Lim
0243*20-26; Npf S01
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (III) 88-162 255/30R20 A01 K2b K4i K6g K6i K8e R03 A12 A14 A16
3T 88-206 225/35R20 T90 A19 A57 Car
e11*2001/116* 88-206 235/30R20 T88 Lim V00 V20
0326*32-45; 88-206 235/35R20 T88 T92 S02
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
VW Beetle, /Cabrio (II) 77-162 225/35R20 A12 A14 A16
16 77-162 235/30R20 A19 A58 Cbo
e1*2007/46*0539*.. 77-162 235/35R20 Flh S01
VW EOS 85-191 235/30R20 K2b K46 K56 T88 A01 A12 A14
1F A16 A19 A58
e1*2001/116*0349*.. Cbo S01
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-184 235/30R20 G01 K1c K2b K44 K46 K56 LK6 T88 A01 A12 A14
1K A16 A19 S01
e1*2001/116*
0242*00-24
VW Golf (VI) 59-173 235/30R20 G86 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K A16 A19 S01
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 235/30R20 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K A16 A19 S01
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
VW Golf (VII) /-Variant 63-195 235/30R20 G01 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU, AUV, 1K, 1KM A16 A19 A57
§ 22 50839, Erweiterung 02
e1*2007/46*0623*..; Car F24 Flh
e1*2007/46*0627*..; KOV NoE
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 235/30R20 G01 K1c K2b K3c K5a K8g A01 A12 A14
AU, AUV, 1K, 1KM A16 A19 A58
e1*2007/46*0623*..; Car F23 Flh
e1*2007/46*0627*..; KOV NoE
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 235/30R20 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU A16 A19 A56
e1*2007/46*0623*.. F24 S01
- incl. Facelift 2017
VW Golf (VII) R 213-228 235/30R20 K1c K2b K3c K5a K6g T88 A01 A12 A14
Variant A16 A19 A56
AUV Car F24 S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 235/30R20 G01 K27 K2c K41 K44 K56 T88 A01 A12 A14
1KP A16 A19 A58
e1*2001/116*0304*..; K1c S01
e1*2007/46*0491*..
VW Golf Sportsvan 92-110 235/30R20 G01 K1c K2b K3c K5a K6g K8a T88 A01 A12 A14
AUV, 1KM A16 A19 A58
e1*2007/46*0627*..; F24 S01
e1*2007/46*0492*08-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

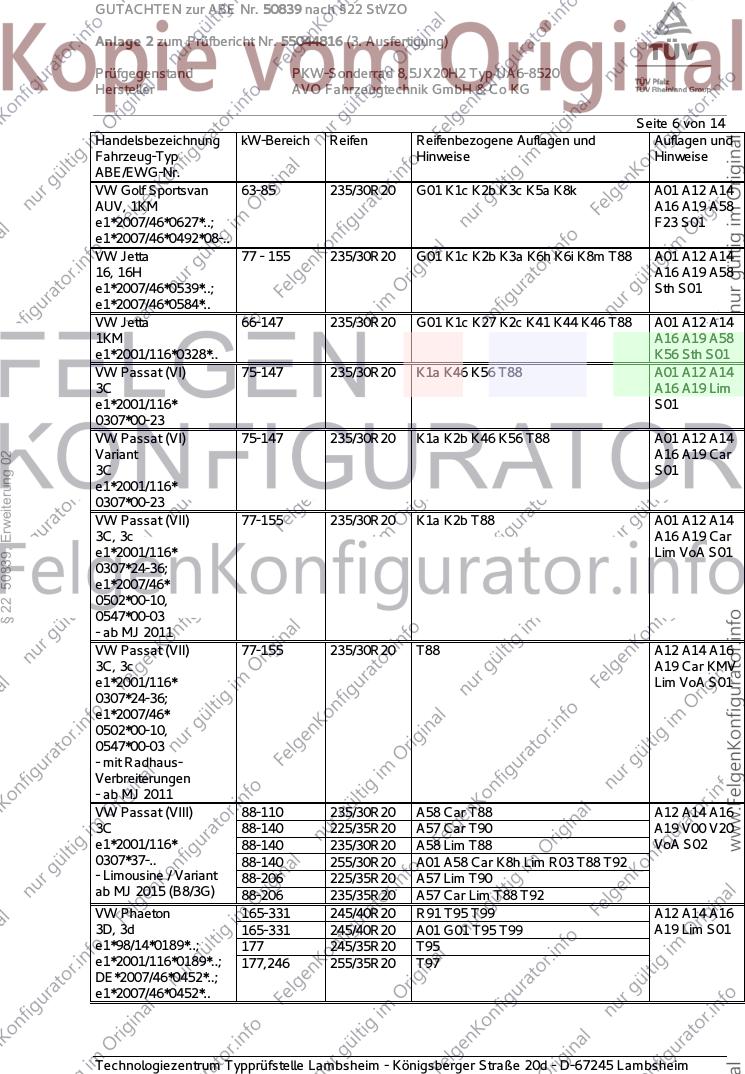

Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-85 235/30R20 G01 K1c K2b K3c K5a K8k A01 A12 A14
AUV, 1KM A16 A19 A58
e1*2007/46*0627*..; F23 S01
e1*2007/46*0492*08-..
VW Jetta 77 - 155 235/30R20 G01 K1c K2b K3a K6h K6i K8m T88 A01 A12 A14
16, 16H A16 A19 A58
e1*2007/46*0539*..; Sth S01
e1*2007/46*0584*..
VW Jetta 66-147 235/30R20 G01 K1c K27 K2c K41 K44 K46 T88 A01 A12 A14
1KM A16 A19 A58
e1*2001/116*0328*.. K56 Sth S01
VW Passat (VI) 75-147 235/30R20 K1a K46 K56 T88 A01 A12 A14
3C A16 A19 Lim
e1*2001/116* S01
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1a K2b K46 K56 T88 A01 A12 A14
Variant A16 A19 Car
§ 22 50839, Erweiterung 02
3C S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1a K2b T88 A01 A12 A14
3C, 3c A16 A19 Car
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 235/30R20 T88 A12 A14 A16
3C, 3c A19 Car KMV
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-110 235/30R20 A58 Car T88 A12 A14 A16
3C 88-140 225/35R20 A57 Car T90 A19 V00 V20
e1*2001/116* 88-140 235/30R20 A58 Lim T88 VoA S02
0307*37-.. 88-140 255/30R20 A01 A58 Car K8h Lim R03 T88 T92
- Limousine / Variant 88-206 225/35R20 A57 Lim T90
ab MJ 2015 (B8/3G) 88-206 235/35R20 A57 Car Lim T88 T92
VW Phaeton 165-331 245/40R20 R91 T95 T99 A12 A14 A16
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 A19 Lim S01
e1*98/14*0189*..; 177 245/35R20 T95
e1*2001/116*0189*..; 177,246 255/35R20 T97
DE*2007/46*0452*..;
e1*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N A19 KMV S02
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N A19 S02
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N A19 S02
§ 22 50839, Erweiterung 02
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-176 235/40R20 A12 A14 A16
5N 85-176 235/45R20 A19 A57 KOV
e1*2001/116* S02
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 235/40R20 T96 A12 A14 A16
Allspace 110-176 235/45R20 A19 A57 KOV
5N S02
e1*2001/116*
0450*31-..
VW Touran (II) 81-140 225/35R20 K1a K2b K6g T90 A01 A12 A14
1T 81-140 235/30R20 K1c K2b K3c K6h T88 A16 A19 A58
e1*2001/116* 81-140 235/35R20 K1c K2b K3c K6h T92 S02
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 14
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
§ 22 50839, Erweiterung 02
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 14

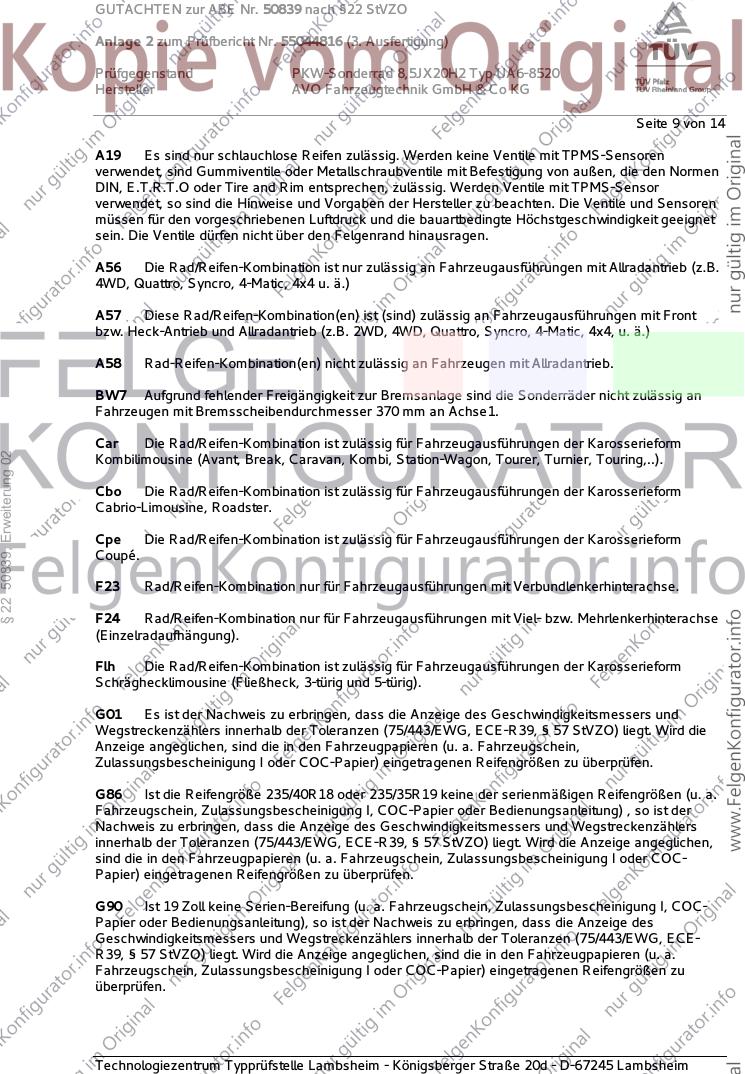

A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§ 22 50839, Erweiterung 02
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 14

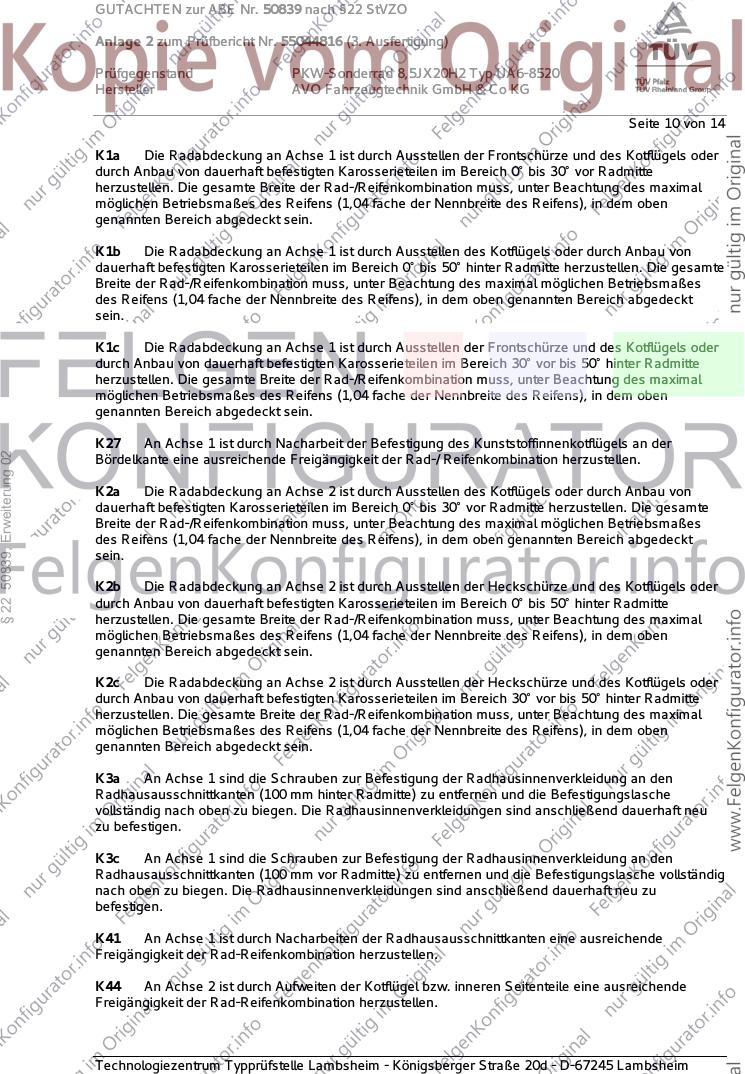

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
§ 22 50839, Erweiterung 02
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

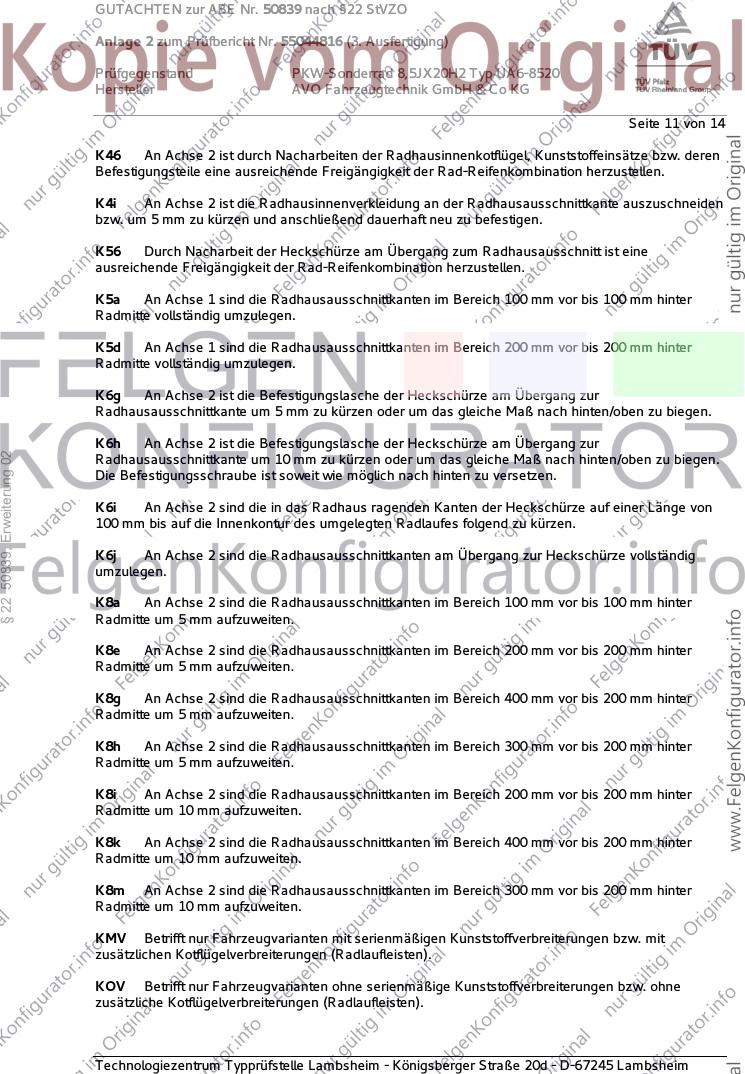

Seite 11 von 14
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
§ 22 50839, Erweiterung 02
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 14
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
§ 22 50839, Erweiterung 02
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 14
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50839, Erweiterung 02
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

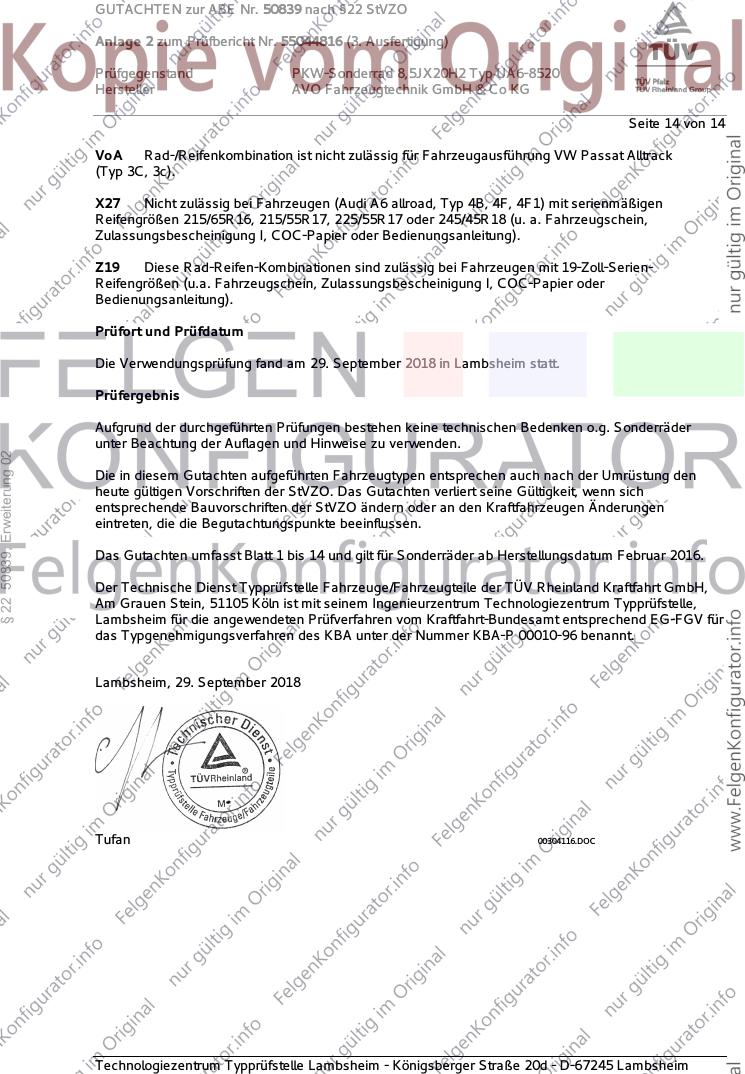

Seite 14 von 14
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. September 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
§ 22 50839, Erweiterung 02
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Februar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. September 2018
Tufan 00304116.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
