Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51881, Erweiterung 01
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
NB8090
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 51881, Erweiterung 01
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.09.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0489-17-WIRD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 29
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 51881, Erweiterung 01
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
eine Ausführung kommt hinzu
a version is added
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 01.10.2018
Date:
§ 22 51881, Erweiterung 01
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 1 von 49
Fahrzeughersteller : AUDI, QUATTRO GmbH, SEAT, SEAT, S.A., SKODA,
VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 39
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
511239571/WS2 NB8090/WS2X PCD Ø57,1-VE-Ø66,45 57,1 Kunststoff 760 2400 10/17
X 5/112
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§ 22 51881, Erweiterung 01
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm,
für Typ : 4E; 8PA; 8PB; 4F; GA; D2; 8P; 4F1; 8E; 8J; 8V
Zubehör : Nabenkappe: C070; Kit: AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 12,8 mm, für
Typ : 8U1; 8U
Zubehör : Nabenkappe: C070; Kit: AW4
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : D2; 4E; 4F; 4F1; 8E; 8J; 8P; 8PA; 8PB; 8V
140 Nm für Typ : GA
165 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
200 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 118 225/35R19 88W 11A; 21B; 22F; 22L; Cabrio; Frontantrieb;
24J; 24M; 5FE 10B; 11B; 11G; 11H;
75 - 147 225/35R19 88Y 11A; 21B; 22F; 22L; 12A; 51A; 71C; 71K;
24J; 24M; 5FE 721; 725; 73C; 74A;
235/35R19 91 11A; 21B; 22F; 22L; 74P
24C; 24D; 54A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 2 von 49
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 225/35R19 88W 11A; 245; 248; 26B; Sportback (4-türig);
26N; 27H inkl. S3; 2-türig;
77 - 228 225/35R19 88Y 11A; 245; 248; 26B; Allradantrieb;
26N; 27H Frontantrieb;
245/30R19 89 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26J; 27F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
8V e1*2007/46*0607*.. 77 - 140 225/35R19 88W Cabrio; Limousine;
235/35R19 87Y 11A; 245; 26P Allradantrieb;
77 - 228 245/30R19 89 11A; 245; 248; 26P; Frontantrieb;
27H 10B; 11B; 11G; 11H;
245/35R19 89 11A; 245; 248; 26P; 12A; 51A; 71C; 71K;
27H 721; 725; 73C; 74A;
206 - 228 225/35R19 88Y 74P
235/35R19 91 11A; 245; 26P
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 51881, Erweiterung 01
8P e1*2001/116*0217*.. 66 - 110 225/35R19 88W 11A; 21B; 22L; 22Q; Sportback (4-türig);
8PA e1*2001/116*0418*.. 24C; 24M; 5FE S3; Schrägheck 2-
8PB e13*2007/46*1082*.. 235/35R19 87W 11A; 21B; 22L; 22Q; türig;
24C; 24D; 5ET 10B; 11B; 11G; 11H;
66 - 147 225/35R19 88Y 11A; 21B; 22L; 22Q; 12A; 51A; 573; 71C;
24C; 24M; 5FE 71K; 721; 725; 73C;
66 - 195 235/35R19 91 11A; 21B; 22L; 22Q; 74A; 74P
24C; 24D
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.. 253 235/35R19 91 5GG AUDI S4; ab
e1*2001/116*0151*10;
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
8E e1*2001/116*0151*.. 75 - 188 225/30R19 84 5EA ab
225/35R19 84 5EA e1*2001/116*0151*10;
235/35R19 91 Kombi; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; AFO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 3 von 49
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.., 253 235/35R19 91 AUDI S4; nur bis
e1*98/14*0151*.. e1*2001/116*0151*09;
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 120 - 257 245/40R19 51G Nur Allroad Quattro;
e13*2007/46*1080*.. 245/40R19 94 10B; 11B; 11G; 11H;
4F1 e13*2007/46*1080*.. 155 - 257 245/35R19 93Y 5HA 12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
4F e1*2001/116*0254*.., 89 - 140 235/35R19 91Y 5GG Limousine u. Kombi;
e13*2007/46*1080*.. 89 - 257 245/35R19 93Y 11A; 22H; 24M; 5HA Front- u.
4F1 e13*2007/46*1080*.. Allradantrieb; Nicht
§ 22 51881, Erweiterung 01
Allroad Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D2 e1*93/81*0005*.., 110 - 265 245/40R19 94Y 11A; 22B; 24M; 5HI nicht für gepanzerte
e1*98/14*0005*.. 110 - 309 245/40R19 98Y 11A; 22B; 24M Fz; Allradantrieb;
Frontantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
4E e1*2001/116*0198*.. 154 - 331 235/45R19 51G; 52J nicht für gepanzerte
Fz;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76T; 76Z; 765
4E e1*2001/116*0198*.. 154 - 257 245/40R19 94Y 5HI nicht für gepanzerte
Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 765
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 4 von 49
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 88 - 162 225/45R19 92 51J erhöhtes
Anzugsmoment
8U1 e13*2007/46*1163*.. 235/40R19 92 200 Nm; erhöhtes
245/40R19 94 Anzugsmoment 165
Nm;
Kombilimousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.., 118 - 147 235/35R19 91 11A; 22M; 22P; 24J; bis
e1*2001/116*0374*.. 24M e1*2001/116*0369*16;
245/35R19 93 11A; 22M; 22P; 24J; Cabrio; Coupe;
24M 10B; 11B; 11G; 11H;
§ 22 51881, Erweiterung 01
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76T; 83A
Verkaufsbezeichnung: Q2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 225/40R19 89 ohne Allradantrieb;
Radhausverbreiterung Frontantrieb;
(Flap) Serie; 11A; 245; 10B; 11B; 11G; 11H;
248
225/40R19 89 mit 12A; 51A; 71C; 71K;
Radhausverbreiterung 721; 725; 73C; 74A;
(Flap) Serie
235/35R19 91 ohne 74P; 77E
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
235/35R19 91 mit
Radhausverbreiterung
(Flap) Serie
235/40R19 92 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
235/40R19 92 mit
Radhausverbreiterung
(Flap) Serie
245/35R19 89 11A; 241; 244; 246
245/40R19 94 11A; 241; 244; 246
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 5 von 49
Verkaufsbezeichnung: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 132 - 228 225/40R19 89 11A; 26P ab
235/35R19 91Y e1*2001/116*0369*17;
235/40R19 92Y 11A; 26B; 26N Allradantrieb;
245/35R19 89 11A; 26B; 26N; 27U Frontantrieb; TT; TTS;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 83A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm
§ 22 51881, Erweiterung 01
Zubehör : Nabenkappe: C070; Kit: AW
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI RS3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2007/46*0615*.. 250 225/35R19 11A; 22Q; 27H; 51G; Kombi; Allradantrieb;
57F; 575 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21T; 22Q; 24J; 12A; 51A; 71C; 71K;
248; 26B; 26N; 27F 721; 725; 729; 73C;
245/30R19 89 11A; 21T; 22Q; 24J; 74A; 74P
248; 26B; 26N; 27F
Verkaufsbezeichnung: RS 3 Sportback, RS 3 Limousine
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0608*.. 270 - 294 235/35R19 11A; 245; 248; 26N; ab
27F; 51G e1*2007/46*0608*01;
RS 3 Sportback;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
8V e1*2007/46*0608*.. 294 235/35R19 91 11A; 27H RS 3 Limousine;
245/30R19 89 11A; 26P; 27H 10B; 11B; 11G; 11H;
245/35R19 89 11A; 26P; 27H 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 6 von 49
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm
Zubehör : Nabenkappe: C070; Kit: AW
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: TT RS Coupe, TT RS Roadster
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J1 e1*KS07/46*0054*.. 294 225/40R19 92Y 11A; 26P TTRS; Allradantrieb;
235/35R19 91Y Frontantrieb;
235/40R19 92Y 11A; 26B; 26N 10B; 11B; 11G; 11H;
245/35R19 93Y 11A; 26B; 26N; 27U 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: TT RS Coupé, TT RS Roadster
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2007/46*1686*.. 294 225/40R19 92Y 11A; 26P TTRS; Allradantrieb;
235/35R19 91Y Frontantrieb;
235/40R19 92Y 11A; 26B; 26N 10B; 11B; 11G; 11H;
§ 22 51881, Erweiterung 01
245/35R19 93Y 11A; 26B; 26N; 27U 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm
Zubehör : Nabenkappe: C070; Kit: AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1P; 1PN; 3R; 3RN; 5F; 5P; 5PN
140 Nm für Typ : 5FP
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 103 - 147 225/35R19 88 11A; 22P; 24J; 24M; Altea 4 Freetrack;
5FE Allradantrieb;
225/40R19 89 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
5FM 12A; 51A; 71C; 71K;
245/35R19 89 11A; 22Q; 24J; 24M; 721; 725; 73C; 74A;
5FM 74P
103 - 155 235/35R19 91 11A; 22P; 24J; 24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 7 von 49

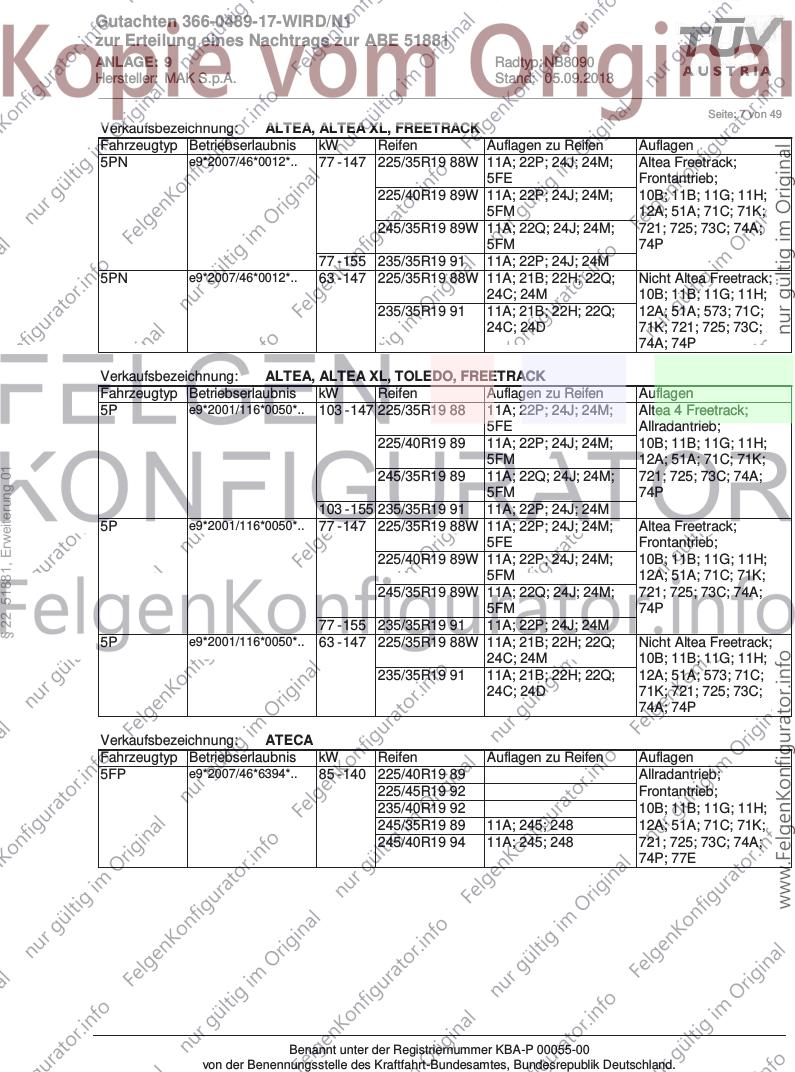

Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 77 - 147 225/35R19 88W 11A; 22P; 24J; 24M; Altea Freetrack;
5FE Frontantrieb;
225/40R19 89W 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
5FM 12A; 51A; 71C; 71K;
245/35R19 89W 11A; 22Q; 24J; 24M; 721; 725; 73C; 74A;
5FM 74P
77 - 155 235/35R19 91 11A; 22P; 24J; 24M
5PN e9*2007/46*0012*.. 63 - 147 225/35R19 88W 11A; 21B; 22H; 22Q; Nicht Altea Freetrack;
24C; 24M 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22H; 22Q; 12A; 51A; 573; 71C;
24C; 24D 71K; 721; 725; 73C;
74A; 74P
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 147 225/35R19 88 11A; 22P; 24J; 24M; Altea 4 Freetrack;
5FE Allradantrieb;
225/40R19 89 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
5FM 12A; 51A; 71C; 71K;
§ 22 51881, Erweiterung 01
245/35R19 89 11A; 22Q; 24J; 24M; 721; 725; 73C; 74A;
5FM 74P
103 - 155 235/35R19 91 11A; 22P; 24J; 24M
5P e9*2001/116*0050*.. 77 - 147 225/35R19 88W 11A; 22P; 24J; 24M; Altea Freetrack;
5FE Frontantrieb;
225/40R19 89W 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
5FM 12A; 51A; 71C; 71K;
245/35R19 89W 11A; 22Q; 24J; 24M; 721; 725; 73C; 74A;
5FM 74P
77 - 155 235/35R19 91 11A; 22P; 24J; 24M
5P e9*2001/116*0050*.. 63 - 147 225/35R19 88W 11A; 21B; 22H; 22Q; Nicht Altea Freetrack;
24C; 24M 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22H; 22Q; 12A; 51A; 573; 71C;
24C; 24D 71K; 721; 725; 73C;
74A; 74P
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 140 225/40R19 89 Allradantrieb;
225/45R19 92 Frontantrieb;
235/40R19 92 10B; 11B; 11G; 11H;
245/35R19 89 11A; 245; 248 12A; 51A; 71C; 71K;
245/40R19 94 11A; 245; 248 721; 725; 73C; 74A;
74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 8 von 49

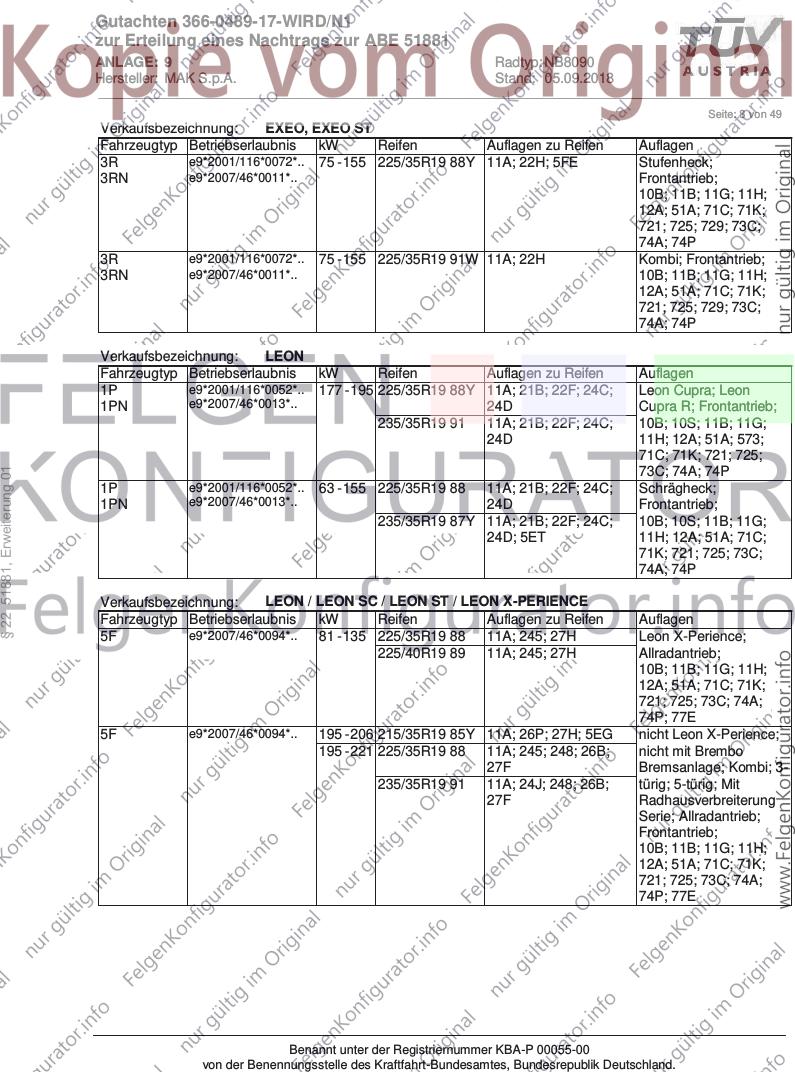

Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 155 225/35R19 88Y 11A; 22H; 5FE Stufenheck;
3RN e9*2007/46*0011*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
3R e9*2001/116*0072*.. 75 - 155 225/35R19 91W 11A; 22H Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 177 - 195 225/35R19 88Y 11A; 21B; 22F; 24C; Leon Cupra; Leon
1PN e9*2007/46*0013*.. 24D Cupra R; Frontantrieb;
235/35R19 91 11A; 21B; 22F; 24C; 10B; 10S; 11B; 11G;
24D 11H; 12A; 51A; 573;
71C; 71K; 721; 725;
73C; 74A; 74P
§ 22 51881, Erweiterung 01
1P e9*2001/116*0052*.. 63 - 155 225/35R19 88 11A; 21B; 22F; 24C; Schrägheck;
1PN e9*2007/46*0013*.. 24D Frontantrieb;
235/35R19 87Y 11A; 21B; 22F; 24C; 10B; 10S; 11B; 11G;
24D; 5ET 11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A; 74P
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 81 - 135 225/35R19 88 11A; 245; 27H Leon X-Perience;
225/40R19 89 11A; 245; 27H Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
5F e9*2007/46*0094*.. 195 - 206 215/35R19 85Y 11A; 26P; 27H; 5EG nicht Leon X-Perience;
195 - 221 225/35R19 88 11A; 245; 248; 26B; nicht mit Brembo
27F Bremsanlage; Kombi; 3-
235/35R19 91 11A; 24J; 248; 26B; türig; 5-türig; Mit
27F Radhausverbreiterung
Serie; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 9 von 49

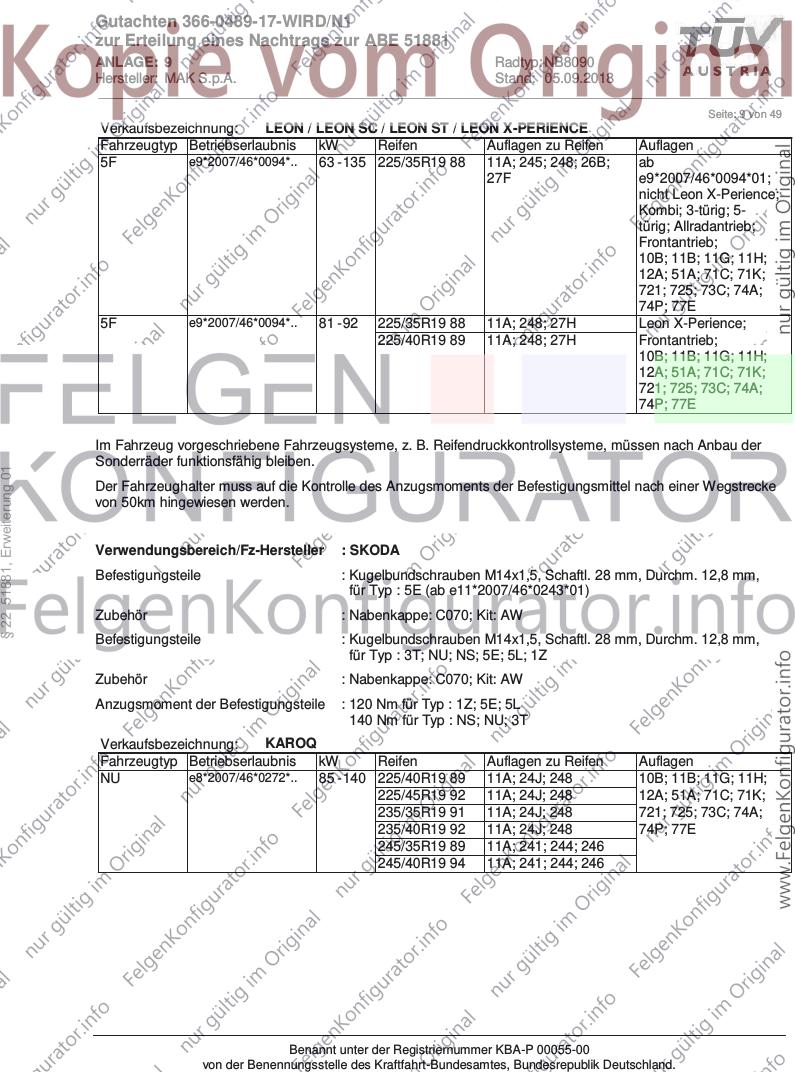

Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 63 - 135 225/35R19 88 11A; 245; 248; 26B; ab
27F e9*2007/46*0094*01;
nicht Leon X-Perience;
Kombi; 3-türig; 5-
türig; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
5F e9*2007/46*0094*.. 81 - 92 225/35R19 88 11A; 248; 27H Leon X-Perience;
225/40R19 89 11A; 248; 27H Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§ 22 51881, Erweiterung 01
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm,
für Typ : 5E (ab e11*2007/46*0243*01)
Zubehör : Nabenkappe: C070; Kit: AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm,
für Typ : 3T; NU; NS; 5E; 5L; 1Z
Zubehör : Nabenkappe: C070; Kit: AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1Z; 5E; 5L
140 Nm für Typ : NS; NU; 3T
Verkaufsbezeichnung: KAROQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NU e8*2007/46*0272*.. 85 - 140 225/40R19 89 11A; 24J; 248 10B; 11B; 11G; 11H;
225/45R19 92 11A; 24J; 248 12A; 51A; 71C; 71K;
235/35R19 91 11A; 24J; 248 721; 725; 73C; 74A;
235/40R19 92 11A; 24J; 248 74P; 77E
245/35R19 89 11A; 241; 244; 246
245/40R19 94 11A; 241; 244; 246
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 10 von 49

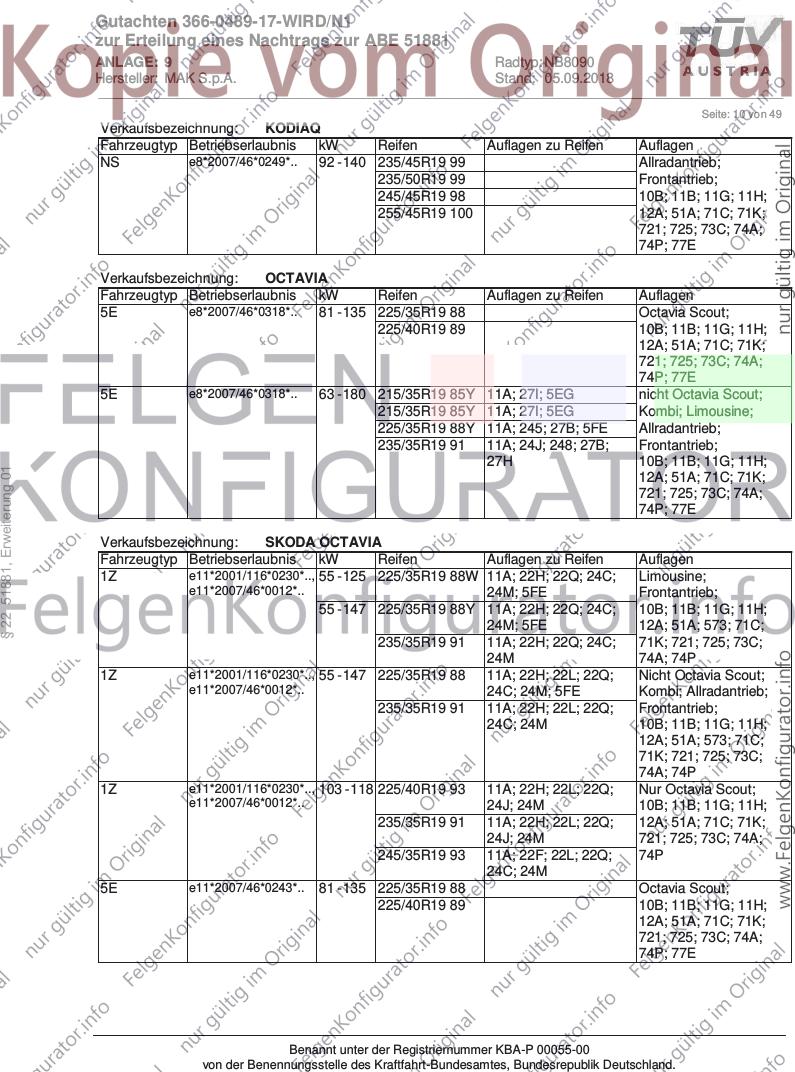

Verkaufsbezeichnung: KODIAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NS e8*2007/46*0249*.. 92 - 140 235/45R19 99 Allradantrieb;
235/50R19 99 Frontantrieb;
245/45R19 98 10B; 11B; 11G; 11H;
255/45R19 100 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e8*2007/46*0318*.. 81 - 135 225/35R19 88 Octavia Scout;
225/40R19 89 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
5E e8*2007/46*0318*.. 63 - 180 215/35R19 85Y 11A; 27I; 5EG nicht Octavia Scout;
215/35R19 85Y 11A; 27I; 5EG Kombi; Limousine;
225/35R19 88Y 11A; 245; 27B; 5FE Allradantrieb;
235/35R19 91 11A; 24J; 248; 27B; Frontantrieb;
27H 10B; 11B; 11G; 11H;
§ 22 51881, Erweiterung 01
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 125 225/35R19 88W 11A; 22H; 22Q; 24C; Limousine;
e11*2007/46*0012*.. 24M; 5FE Frontantrieb;
55 - 147 225/35R19 88Y 11A; 22H; 22Q; 24C; 10B; 11B; 11G; 11H;
24M; 5FE 12A; 51A; 573; 71C;
235/35R19 91 11A; 22H; 22Q; 24C; 71K; 721; 725; 73C;
24M 74A; 74P
1Z e11*2001/116*0230*.., 55 - 147 225/35R19 88 11A; 22H; 22L; 22Q; Nicht Octavia Scout;
e11*2007/46*0012*.. 24C; 24M; 5FE Kombi; Allradantrieb;
235/35R19 91 11A; 22H; 22L; 22Q; Frontantrieb;
24C; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P
1Z e11*2001/116*0230*.., 103 - 118 225/40R19 93 11A; 22H; 22L; 22Q; Nur Octavia Scout;
e11*2007/46*0012*.. 24J; 24M 10B; 11B; 11G; 11H;
235/35R19 91 11A; 22H; 22L; 22Q; 12A; 51A; 71C; 71K;
24J; 24M 721; 725; 73C; 74A;
245/35R19 93 11A; 22F; 22L; 22Q; 74P
24C; 24M
5E e11*2007/46*0243*.. 81 - 135 225/35R19 88 Octavia Scout;
225/40R19 89 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 11 von 49

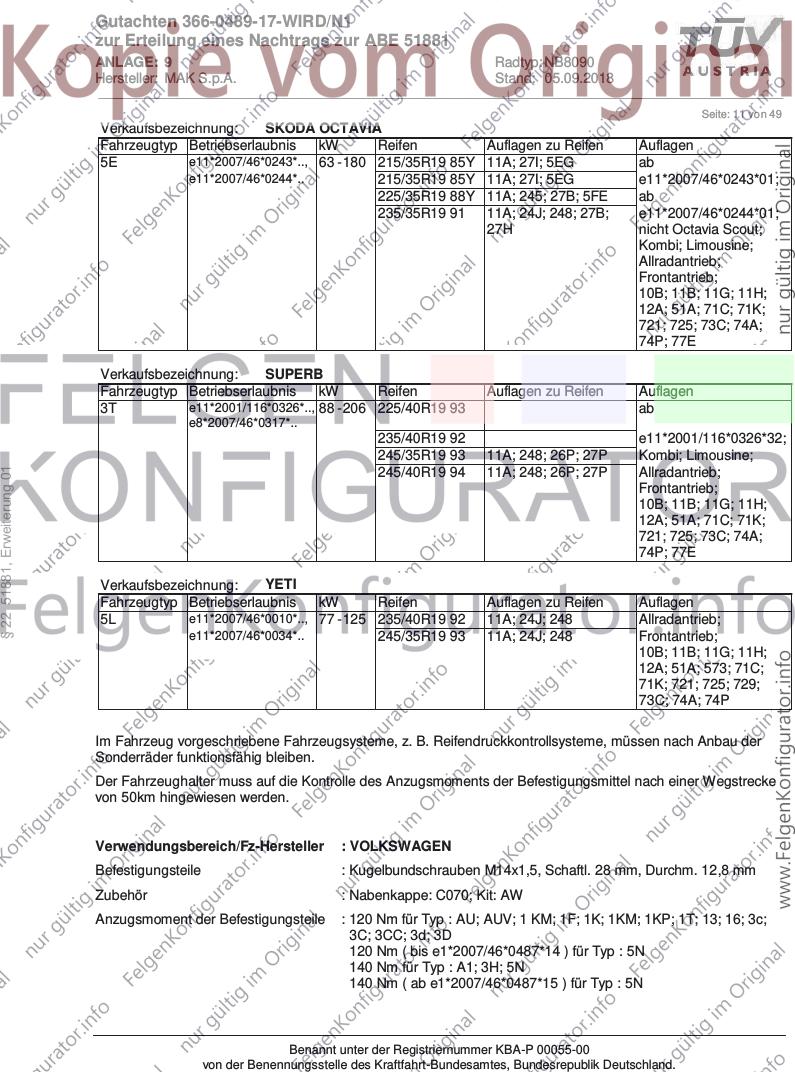

Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5E e11*2007/46*0243*.., 63 - 180 215/35R19 85Y 11A; 27I; 5EG ab
e11*2007/46*0244*.. 215/35R19 85Y 11A; 27I; 5EG e11*2007/46*0243*01;
225/35R19 88Y 11A; 245; 27B; 5FE ab
235/35R19 91 11A; 24J; 248; 27B; e11*2007/46*0244*01;
27H nicht Octavia Scout;
Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 88 - 206 225/40R19 93 ab
e8*2007/46*0317*..
235/40R19 92 e11*2001/116*0326*32;
245/35R19 93 11A; 248; 26P; 27P Kombi; Limousine;
§ 22 51881, Erweiterung 01
245/40R19 94 11A; 248; 26P; 27P Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: YETI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5L e11*2007/46*0010*.., 77 - 125 235/40R19 92 11A; 24J; 248 Allradantrieb;
e11*2007/46*0034*.. 245/35R19 93 11A; 24J; 248 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm
Zubehör : Nabenkappe: C070; Kit: AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; AUV; 1 KM; 1F; 1K; 1KM; 1KP; 1T; 13; 16; 3c;
3C; 3CC; 3d; 3D
120 Nm ( bis e1*2007/46*0487*14 ) für Typ : 5N
140 Nm für Typ : A1; 3H; 5N
140 Nm ( ab e1*2007/46*0487*15 ) für Typ : 5N
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 12 von 49

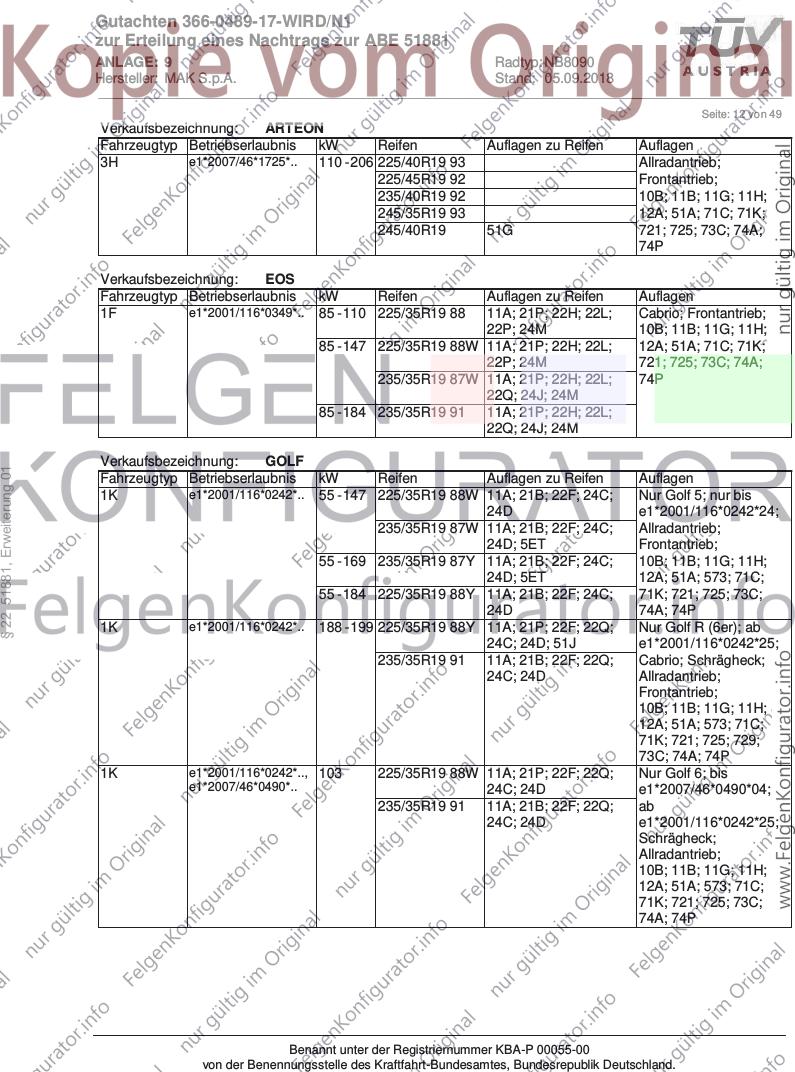

Verkaufsbezeichnung: ARTEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3H e1*2007/46*1725*.. 110 - 206 225/40R19 93 Allradantrieb;
225/45R19 92 Frontantrieb;
235/40R19 92 10B; 11B; 11G; 11H;
245/35R19 93 12A; 51A; 71C; 71K;
245/40R19 51G 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 110 225/35R19 88 11A; 21P; 22H; 22L; Cabrio; Frontantrieb;
22P; 24M 10B; 11B; 11G; 11H;
85 - 147 225/35R19 88W 11A; 21P; 22H; 22L; 12A; 51A; 71C; 71K;
22P; 24M 721; 725; 73C; 74A;
235/35R19 87W 11A; 21P; 22H; 22L; 74P
22Q; 24J; 24M
85 - 184 235/35R19 91 11A; 21P; 22H; 22L;
22Q; 24J; 24M
Verkaufsbezeichnung: GOLF
§ 22 51881, Erweiterung 01
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 147 225/35R19 88W 11A; 21B; 22F; 24C; Nur Golf 5; nur bis
24D e1*2001/116*0242*24;
235/35R19 87W 11A; 21B; 22F; 24C; Allradantrieb;
24D; 5ET Frontantrieb;
55 - 169 235/35R19 87Y 11A; 21B; 22F; 24C; 10B; 11B; 11G; 11H;
24D; 5ET 12A; 51A; 573; 71C;
55 - 184 225/35R19 88Y 11A; 21B; 22F; 24C; 71K; 721; 725; 73C;
24D 74A; 74P
1K e1*2001/116*0242*.. 188 - 199 225/35R19 88Y 11A; 21P; 22F; 22Q; Nur Golf R (6er); ab
24C; 24D; 51J e1*2001/116*0242*25;
235/35R19 91 11A; 21B; 22F; 22Q; Cabrio; Schrägheck;
24C; 24D Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
1K e1*2001/116*0242*.., 103 225/35R19 88W 11A; 21P; 22F; 22Q; Nur Golf 6; bis
e1*2007/46*0490*.. 24C; 24D e1*2007/46*0490*04;
235/35R19 91 11A; 21B; 22F; 22Q; ab
24C; 24D e1*2001/116*0242*25;
Schrägheck;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 13 von 49

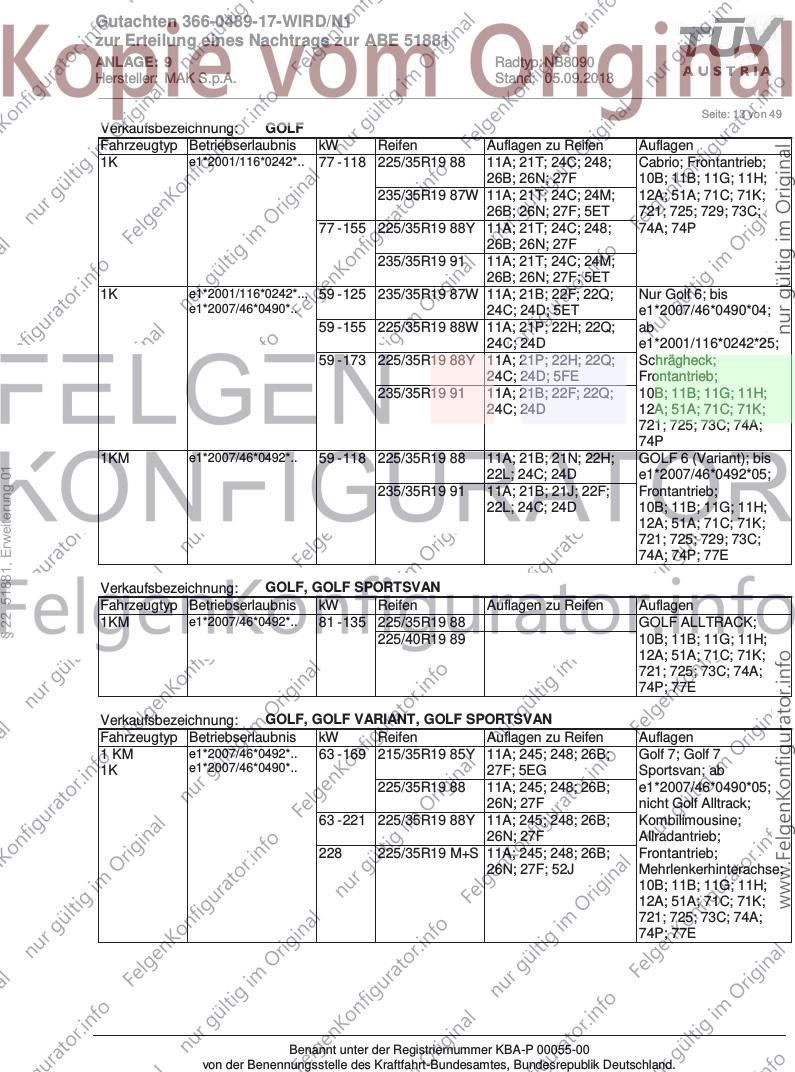

Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 77 - 118 225/35R19 88 11A; 21T; 24C; 248; Cabrio; Frontantrieb;
26B; 26N; 27F 10B; 11B; 11G; 11H;
235/35R19 87W 11A; 21T; 24C; 24M; 12A; 51A; 71C; 71K;
26B; 26N; 27F; 5ET 721; 725; 729; 73C;
77 - 155 225/35R19 88Y 11A; 21T; 24C; 248; 74A; 74P
26B; 26N; 27F
235/35R19 91 11A; 21T; 24C; 24M;
26B; 26N; 27F; 5ET
1K e1*2001/116*0242*.., 59 - 125 235/35R19 87W 11A; 21B; 22F; 22Q; Nur Golf 6; bis
e1*2007/46*0490*.. 24C; 24D; 5ET e1*2007/46*0490*04;
59 - 155 225/35R19 88W 11A; 21P; 22H; 22Q; ab
24C; 24D e1*2001/116*0242*25;
59 - 173 225/35R19 88Y 11A; 21P; 22H; 22Q; Schrägheck;
24C; 24D; 5FE Frontantrieb;
235/35R19 91 11A; 21B; 22F; 22Q; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
1KM e1*2007/46*0492*.. 59 - 118 225/35R19 88 11A; 21B; 21N; 22H; GOLF 6 (Variant); bis
§ 22 51881, Erweiterung 01
22L; 24C; 24D e1*2007/46*0492*05;
235/35R19 91 11A; 21B; 21J; 22F; Frontantrieb;
22L; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 77E
Verkaufsbezeichnung: GOLF, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2007/46*0492*.. 81 - 135 225/35R19 88 GOLF ALLTRACK;
225/40R19 89 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 169 215/35R19 85Y 11A; 245; 248; 26B; Golf 7; Golf 7
1K e1*2007/46*0490*.. 27F; 5EG Sportsvan; ab
225/35R19 88 11A; 245; 248; 26B; e1*2007/46*0490*05;
26N; 27F nicht Golf Alltrack;
63 - 221 225/35R19 88Y 11A; 245; 248; 26B; Kombilimousine;
26N; 27F Allradantrieb;
228 225/35R19 M+S 11A; 245; 248; 26B; Frontantrieb;
26N; 27F; 52J Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 14 von 49

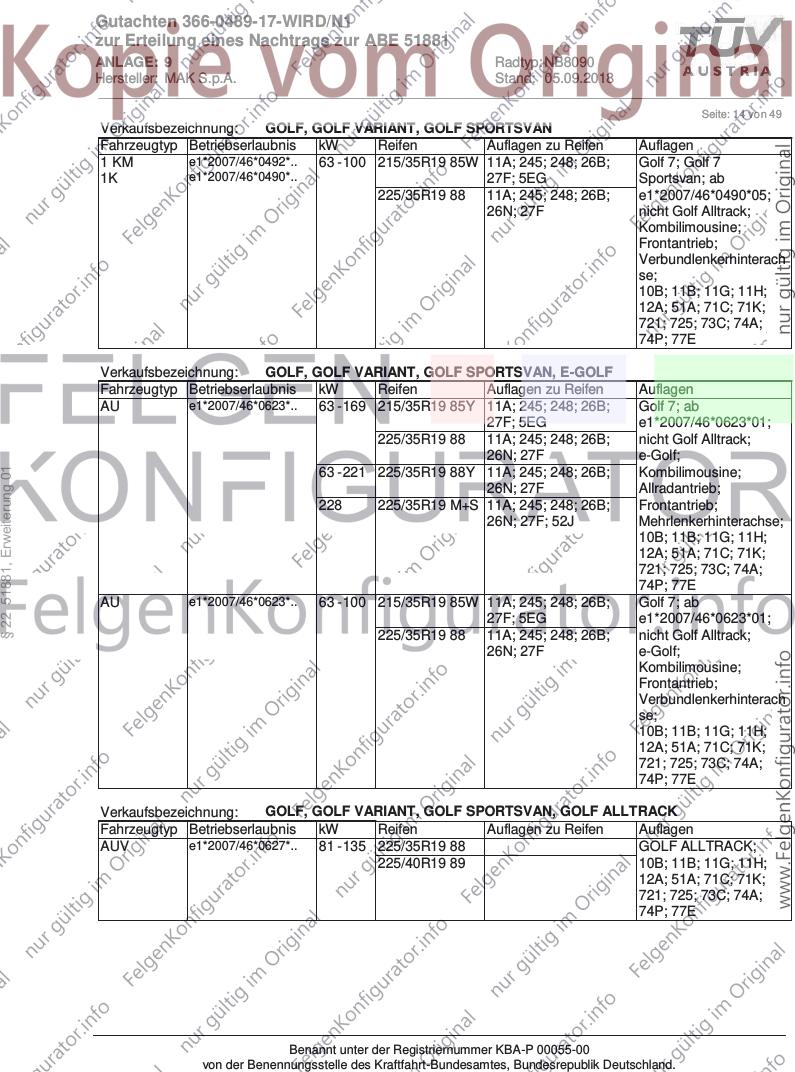

Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 100 215/35R19 85W 11A; 245; 248; 26B; Golf 7; Golf 7
1K e1*2007/46*0490*.. 27F; 5EG Sportsvan; ab
225/35R19 88 11A; 245; 248; 26B; e1*2007/46*0490*05;
26N; 27F nicht Golf Alltrack;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 169 215/35R19 85Y 11A; 245; 248; 26B; Golf 7; ab
27F; 5EG e1*2007/46*0623*01;
225/35R19 88 11A; 245; 248; 26B; nicht Golf Alltrack;
26N; 27F e-Golf;
§ 22 51881, Erweiterung 01
63 - 221 225/35R19 88Y 11A; 245; 248; 26B; Kombilimousine;
26N; 27F Allradantrieb;
228 225/35R19 M+S 11A; 245; 248; 26B; Frontantrieb;
26N; 27F; 52J Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
AU e1*2007/46*0623*.. 63 - 100 215/35R19 85W 11A; 245; 248; 26B; Golf 7; ab
27F; 5EG e1*2007/46*0623*01;
225/35R19 88 11A; 245; 248; 26B; nicht Golf Alltrack;
26N; 27F e-Golf;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 81 - 135 225/35R19 88 GOLF ALLTRACK;
225/40R19 89 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________

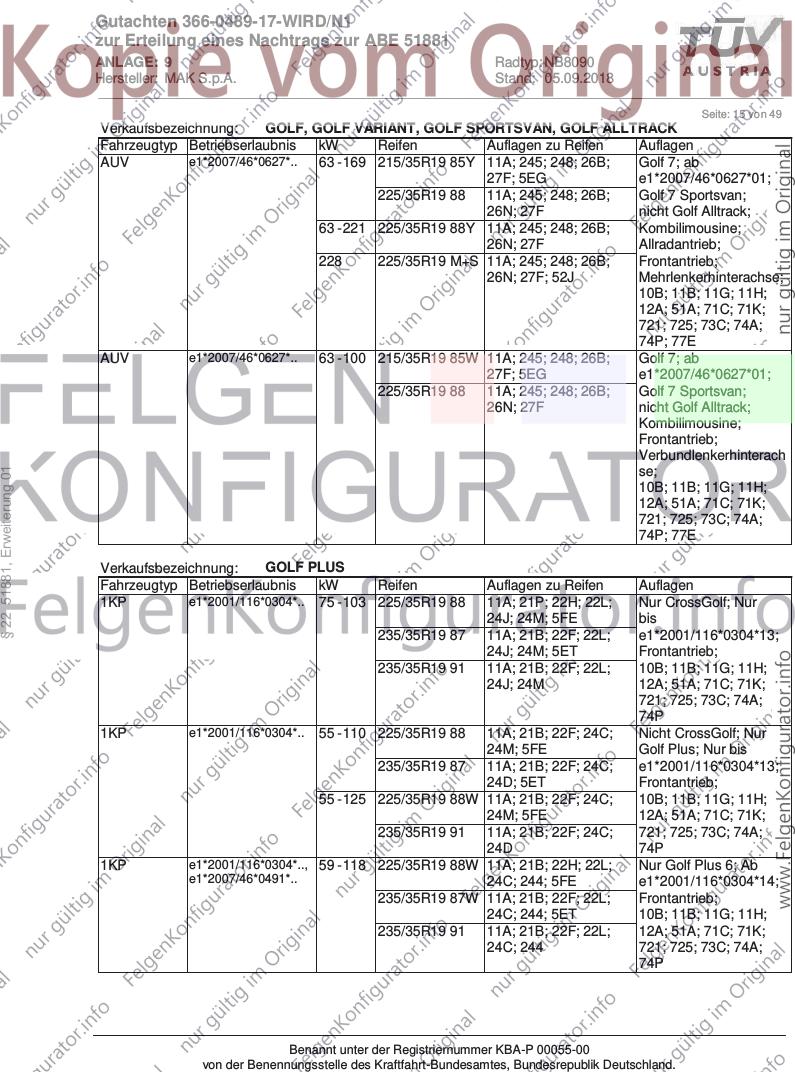

Seite: 15 von 49
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 169 215/35R19 85Y 11A; 245; 248; 26B; Golf 7; ab
27F; 5EG e1*2007/46*0627*01;
225/35R19 88 11A; 245; 248; 26B; Golf 7 Sportsvan;
26N; 27F nicht Golf Alltrack;
63 - 221 225/35R19 88Y 11A; 245; 248; 26B; Kombilimousine;
26N; 27F Allradantrieb;
228 225/35R19 M+S 11A; 245; 248; 26B; Frontantrieb;
26N; 27F; 52J Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
AUV e1*2007/46*0627*.. 63 - 100 215/35R19 85W 11A; 245; 248; 26B; Golf 7; ab
27F; 5EG e1*2007/46*0627*01;
225/35R19 88 11A; 245; 248; 26B; Golf 7 Sportsvan;
26N; 27F nicht Golf Alltrack;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
§ 22 51881, Erweiterung 01
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 225/35R19 88 11A; 21P; 22H; 22L; Nur CrossGolf; Nur
24J; 24M; 5FE bis
235/35R19 87 11A; 21B; 22F; 22L; e1*2001/116*0304*13;
24J; 24M; 5ET Frontantrieb;
235/35R19 91 11A; 21B; 22F; 22L; 10B; 11B; 11G; 11H;
24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
1KP e1*2001/116*0304*.. 55 - 110 225/35R19 88 11A; 21B; 22F; 24C; Nicht CrossGolf; Nur
24M; 5FE Golf Plus; Nur bis
235/35R19 87 11A; 21B; 22F; 24C; e1*2001/116*0304*13;
24D; 5ET Frontantrieb;
55 - 125 225/35R19 88W 11A; 21B; 22F; 24C; 10B; 11B; 11G; 11H;
24M; 5FE 12A; 51A; 71C; 71K;
235/35R19 91 11A; 21B; 22F; 24C; 721; 725; 73C; 74A;
24D 74P
1KP e1*2001/116*0304*.., 59 - 118 225/35R19 88W 11A; 21B; 22H; 22L; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 24C; 244; 5FE e1*2001/116*0304*14;
235/35R19 87W 11A; 21B; 22F; 22L; Frontantrieb;
24C; 244; 5ET 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22F; 22L; 12A; 51A; 71C; 71K;
24C; 244 721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 16 von 49

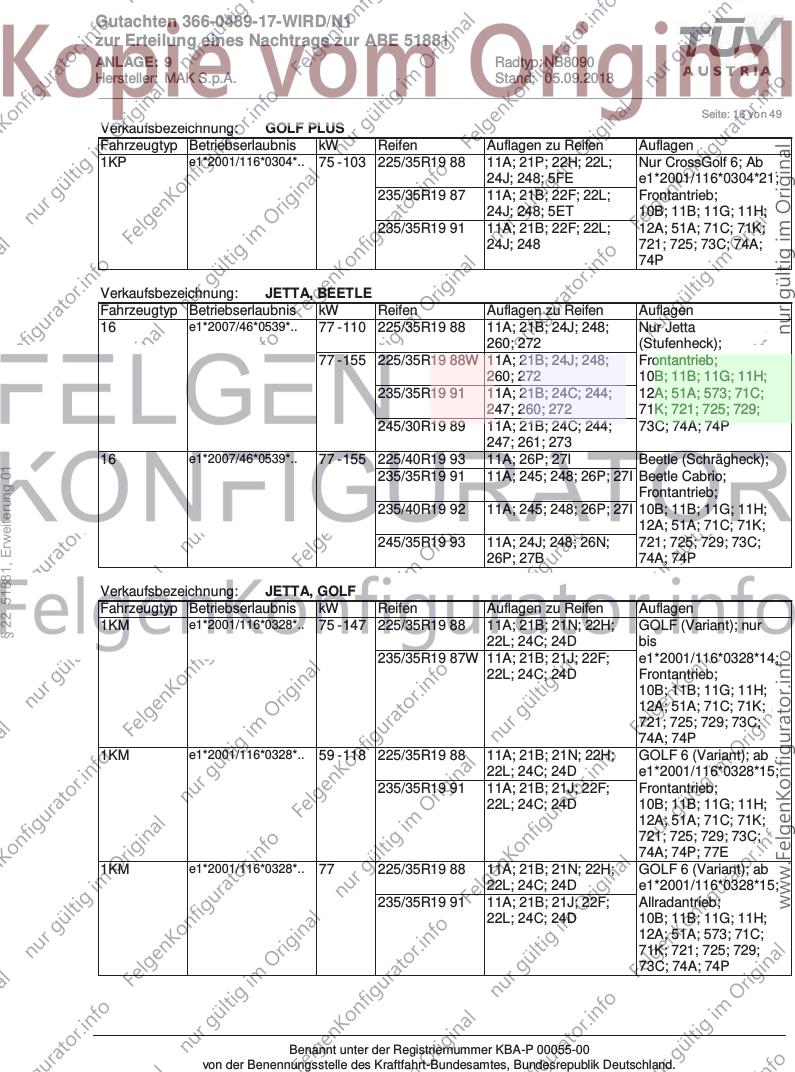

Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 225/35R19 88 11A; 21P; 22H; 22L; Nur CrossGolf 6; Ab
24J; 248; 5FE e1*2001/116*0304*21;
235/35R19 87 11A; 21B; 22F; 22L; Frontantrieb;
24J; 248; 5ET 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22F; 22L; 12A; 51A; 71C; 71K;
24J; 248 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 110 225/35R19 88 11A; 21B; 24J; 248; Nur Jetta
260; 272 (Stufenheck);
77 - 155 225/35R19 88W 11A; 21B; 24J; 248; Frontantrieb;
260; 272 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 24C; 244; 12A; 51A; 573; 71C;
247; 260; 272 71K; 721; 725; 729;
245/30R19 89 11A; 21B; 24C; 244; 73C; 74A; 74P
247; 261; 273
16 e1*2007/46*0539*.. 77 - 155 225/40R19 93 11A; 26P; 27I Beetle (Schrägheck);
§ 22 51881, Erweiterung 01
235/35R19 91 11A; 245; 248; 26P; 27I Beetle Cabrio;
Frontantrieb;
235/40R19 92 11A; 245; 248; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
245/35R19 93 11A; 24J; 248; 26N; 721; 725; 729; 73C;
26P; 27B 74A; 74P
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 147 225/35R19 88 11A; 21B; 21N; 22H; GOLF (Variant); nur
22L; 24C; 24D bis
235/35R19 87W 11A; 21B; 21J; 22F; e1*2001/116*0328*14;
22L; 24C; 24D Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
1KM e1*2001/116*0328*.. 59 - 118 225/35R19 88 11A; 21B; 21N; 22H; GOLF 6 (Variant); ab
22L; 24C; 24D e1*2001/116*0328*15;
235/35R19 91 11A; 21B; 21J; 22F; Frontantrieb;
22L; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 77E
1KM e1*2001/116*0328*.. 77 225/35R19 88 11A; 21B; 21N; 22H; GOLF 6 (Variant); ab
22L; 24C; 24D e1*2001/116*0328*15;
235/35R19 91 11A; 21B; 21J; 22F; Allradantrieb;
22L; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 17 von 49

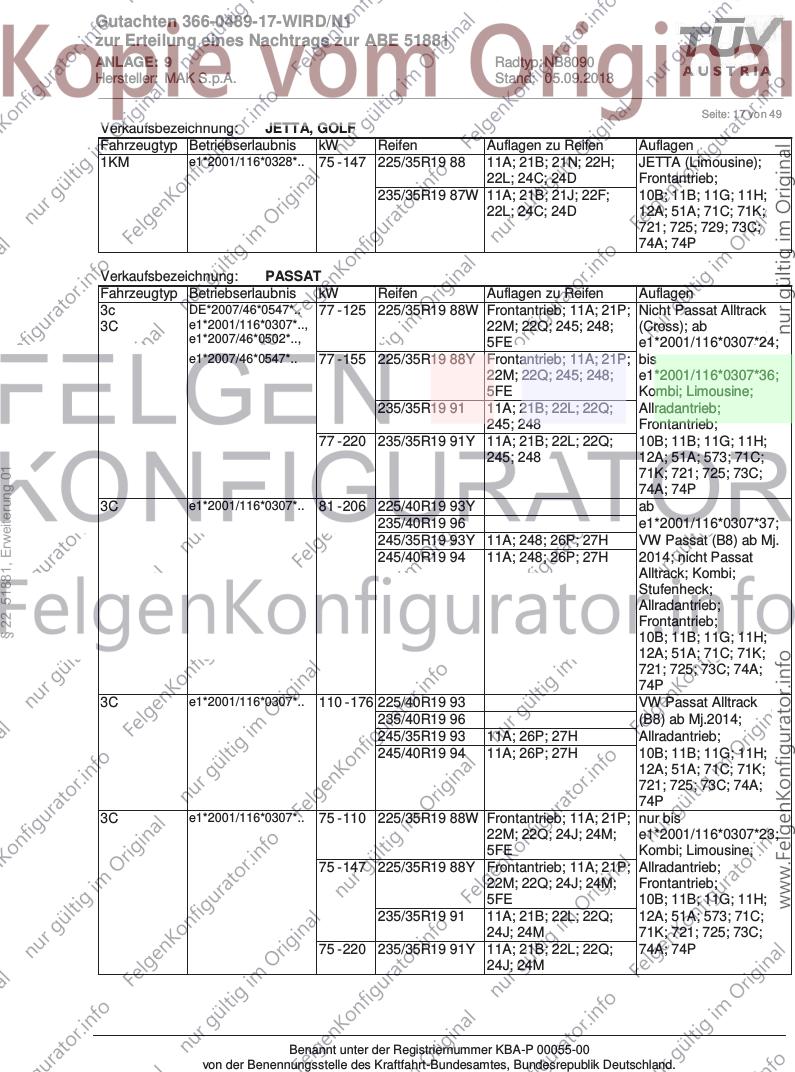

Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 147 225/35R19 88 11A; 21B; 21N; 22H; JETTA (Limousine);
22L; 24C; 24D Frontantrieb;
235/35R19 87W 11A; 21B; 21J; 22F; 10B; 11B; 11G; 11H;
22L; 24C; 24D 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 125 225/35R19 88W Frontantrieb; 11A; 21P; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 22M; 22Q; 245; 248; (Cross); ab
e1*2007/46*0502*.., 5FE e1*2001/116*0307*24;
e1*2007/46*0547*.. 77 - 155 225/35R19 88Y Frontantrieb; 11A; 21P; bis
22M; 22Q; 245; 248; e1*2001/116*0307*36;
5FE Kombi; Limousine;
235/35R19 91 11A; 21B; 22L; 22Q; Allradantrieb;
245; 248 Frontantrieb;
77 - 220 235/35R19 91Y 11A; 21B; 22L; 22Q; 10B; 11B; 11G; 11H;
245; 248 12A; 51A; 573; 71C;
§ 22 51881, Erweiterung 01
71K; 721; 725; 73C;
74A; 74P
3C e1*2001/116*0307*.. 81 - 206 225/40R19 93Y ab
235/40R19 96 e1*2001/116*0307*37;
245/35R19 93Y 11A; 248; 26P; 27H VW Passat (B8) ab Mj.
245/40R19 94 11A; 248; 26P; 27H 2014; nicht Passat
Alltrack; Kombi;
Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
3C e1*2001/116*0307*.. 110 - 176 225/40R19 93 VW Passat Alltrack
235/40R19 96 (B8) ab Mj.2014;
245/35R19 93 11A; 26P; 27H Allradantrieb;
245/40R19 94 11A; 26P; 27H 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
3C e1*2001/116*0307*.. 75 - 110 225/35R19 88W Frontantrieb; 11A; 21P; nur bis
22M; 22Q; 24J; 24M; e1*2001/116*0307*23;
5FE Kombi; Limousine;
75 - 147 225/35R19 88Y Frontantrieb; 11A; 21P; Allradantrieb;
22M; 22Q; 24J; 24M; Frontantrieb;
5FE 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22L; 22Q; 12A; 51A; 573; 71C;
24J; 24M 71K; 721; 725; 73C;
75 - 220 235/35R19 91Y 11A; 21B; 22L; 22Q; 74A; 74P
24J; 24M
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________

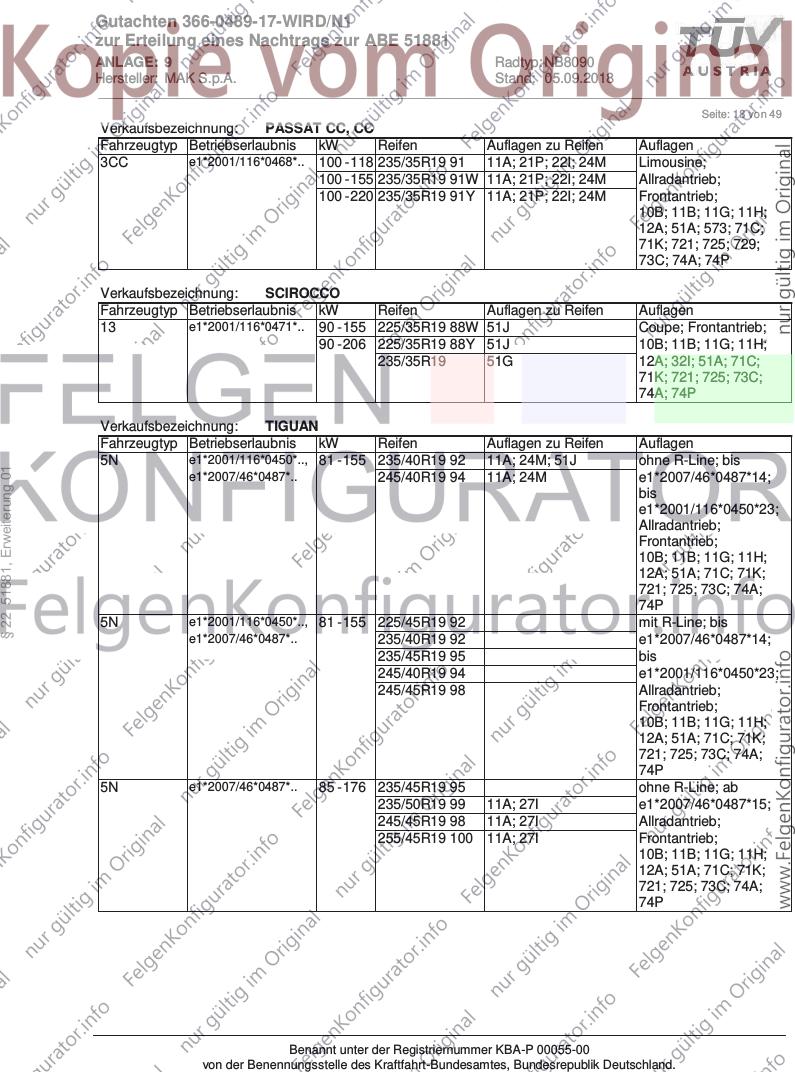

Seite: 18 von 49
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 118 235/35R19 91 11A; 21P; 22I; 24M Limousine;
100 - 155 235/35R19 91W 11A; 21P; 22I; 24M Allradantrieb;
100 - 220 235/35R19 91Y 11A; 21P; 22I; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 155 225/35R19 88W 51J Coupe; Frontantrieb;
90 - 206 225/35R19 88Y 51J 10B; 11B; 11G; 11H;
235/35R19 51G 12A; 32I; 51A; 71C;
71K; 721; 725; 73C;
74A; 74P
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 235/40R19 92 11A; 24M; 51J ohne R-Line; bis
§ 22 51881, Erweiterung 01
e1*2007/46*0487*.. 245/40R19 94 11A; 24M e1*2007/46*0487*14;
bis
e1*2001/116*0450*23;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
5N e1*2001/116*0450*.., 81 - 155 225/45R19 92 mit R-Line; bis
e1*2007/46*0487*.. 235/40R19 92 e1*2007/46*0487*14;
235/45R19 95 bis
245/40R19 94 e1*2001/116*0450*23;
245/45R19 98 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
5N e1*2007/46*0487*.. 85 - 176 235/45R19 95 ohne R-Line; ab
235/50R19 99 11A; 27I e1*2007/46*0487*15;
245/45R19 98 11A; 27I Allradantrieb;
255/45R19 100 11A; 27I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________

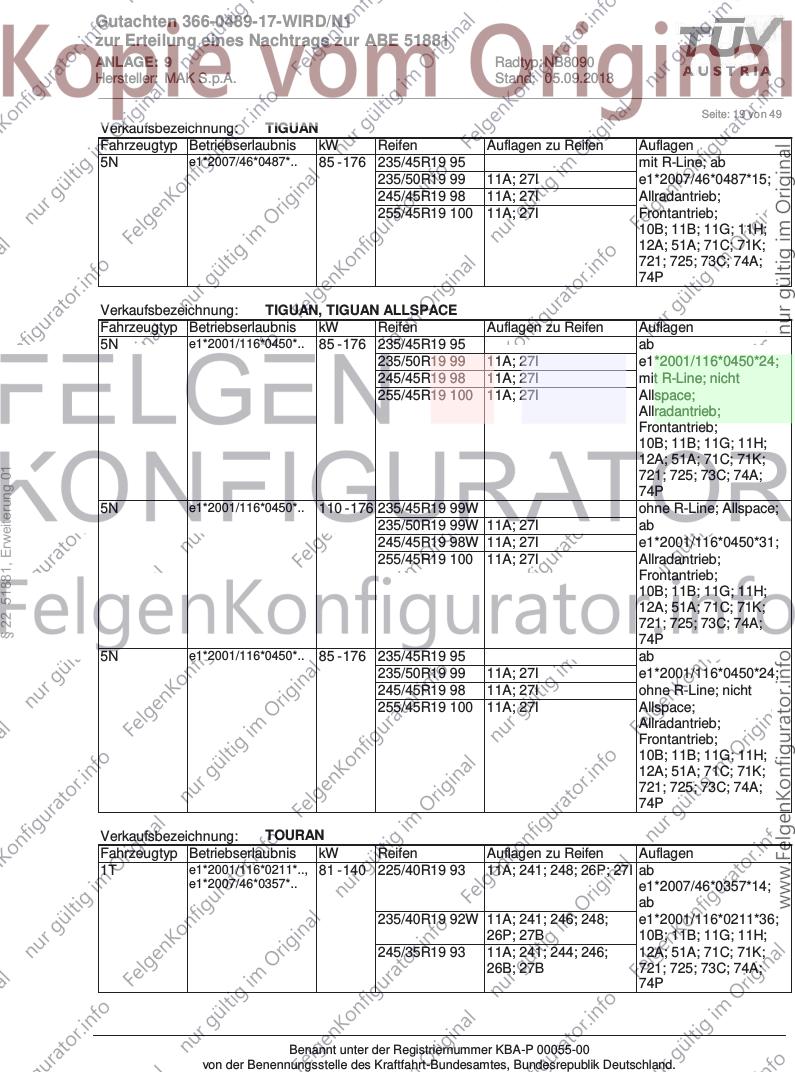

Seite: 19 von 49
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2007/46*0487*.. 85 - 176 235/45R19 95 mit R-Line; ab
235/50R19 99 11A; 27I e1*2007/46*0487*15;
245/45R19 98 11A; 27I Allradantrieb;
255/45R19 100 11A; 27I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TIGUAN, TIGUAN ALLSPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 85 - 176 235/45R19 95 ab
235/50R19 99 11A; 27I e1*2001/116*0450*24;
245/45R19 98 11A; 27I mit R-Line; nicht
255/45R19 100 11A; 27I Allspace;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
§ 22 51881, Erweiterung 01
721; 725; 73C; 74A;
74P
5N e1*2001/116*0450*.. 110 - 176 235/45R19 99W ohne R-Line; Allspace;
235/50R19 99W 11A; 27I ab
245/45R19 98W 11A; 27I e1*2001/116*0450*31;
255/45R19 100 11A; 27I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
5N e1*2001/116*0450*.. 85 - 176 235/45R19 95 ab
235/50R19 99 11A; 27I e1*2001/116*0450*24;
245/45R19 98 11A; 27I ohne R-Line; nicht
255/45R19 100 11A; 27I Allspace;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1T e1*2001/116*0211*.., 81 - 140 225/40R19 93 11A; 241; 248; 26P; 27I ab
e1*2007/46*0357*.. e1*2007/46*0357*14;
ab
235/40R19 92W 11A; 241; 246; 248; e1*2001/116*0211*36;
26P; 27B 10B; 11B; 11G; 11H;
245/35R19 93 11A; 241; 244; 246; 12A; 51A; 71C; 71K;
26B; 27B 721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 20 von 49
Verkaufsbezeichnung: T-ROC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A1 e13*2007/46*1845*.. 110 - 140 225/35R19 88 Allradantrieb;
225/40R19 89 10B; 11B; 11G; 11H;
235/35R19 87 11A; 245; 248; 26P; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
235/40R19 92 11A; 245; 248; 26P; 27I 74P; 77E
245/35R19 89 11A; 24J; 248; 26P; 27I
245/40R19 94 11A; 24J; 248; 26P; 27I
A1 e13*2007/46*1845*.. 85 - 110 225/35R19 88 Frontantrieb;
225/40R19 89 10B; 11B; 11G; 11H;
235/35R19 87 11A; 245; 248; 26P 12A; 51A; 71C; 71K;
235/40R19 92 11A; 245; 248; 26P 721; 725; 73C; 74A;
245/35R19 89 11A; 24J; 248; 26P; 27I 74P; 77E
245/40R19 94 11A; 24J; 248; 26P; 27I
Verkaufsbezeichnung: VW PHAETON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3d DE*2007/46*0452*.., 165 - 246 245/40R19 98 5JA nicht V10 Diesel;
e1*2007/46*0452*.. 10B; 11B; 11G; 11H;
3D e1*2001/116*0189*.., 12A; 51A; 533; 573;
§ 22 51881, Erweiterung 01
e1*98/14*0189*.. 71C; 71K; 721; 725;
729; 73C; 74A; 74P;
76S
3D e1*2001/116*0189*.., 177 245/40R19 98 10B; 11B; 11G; 11H;
e1*98/14*0189*.. 12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 21 von 49
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
§ 22 51881, Erweiterung 01
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 22 von 49
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
§ 22 51881, Erweiterung 01
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 23 von 49
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
§ 22 51881, Erweiterung 01
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
273) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 24 von 49
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
27U) Durch Kürzen der Befestigungslasche der Heckschürzenbefestigung ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
32I) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig mit einem serienmäßigen
"Sportfahrwerk" oder einem geänderten Fahrwerk (Sportfahrwerk: Feder und Dämpfer), in dem diese
Rad/Reifen-Kombination freigegeben ist. Die Allgemeine Betriebserlaubnis bzw. das Teilegutachten des
geänderten Fahrwerks ist zu beachten.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
§ 22 51881, Erweiterung 01
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
533) Die Verwendung der Reifengrößen ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer
250 km/h nicht zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 25 von 49
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5JA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
§ 22 51881, Erweiterung 01
Achslast von 1500kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 26 von 49
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 20-Zoll-Rädern ausgerüstet sind.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
83A) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 370mm
an der Vorderachse nicht zulässig.
§ 22 51881, Erweiterung 01
AFO) Die Verwendung dieser Radgröße ist nur zulässig an Fahrzeugausführungen mit geänderter Lenkanlage,
diese Fahrzeuge sind serienmäßig mit 18-Zoll-Rädern ausgerüstet.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 27 von 49
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8J
Genehm.Nr.: e1*2001/116*0369*..
Handelsbez.: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Variante(n): Allradantrieb, Cabrio, Coupe, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 290 VA
26P x = 330 y = 240 VA
27U y = 40 y = 140 HA
27V y = 40 y = 140 HA
§ 22 51881, Erweiterung 01
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 290 8 VA
26J x = 350 y = 290 30 VA
27H x = 280 y = 350 8 HA
27F x = 280 y = 350 21 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 28 von 49
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 250 VA
26B x = 400 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
§ 22 51881, Erweiterung 01
26J x = 400 y = 400 20 VA
27H x = 350 y = 350 8 HA
27F x = 350 y = 350 20 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 29 von 49
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, 2-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 400 y = 400 VA
26B x = 400 y = 400 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
§ 22 51881, Erweiterung 01
26J x = 400 y = 400 24 VA
27H x = 400 y = 400 8 HA
27F x = 400 y = 400 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 30 von 49
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: 8J
Genehm.Nr.: e1*2007/46*1686*..
Handelsbez.: TT RS Coupé, TT RS Roadster
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 290 VA
26P x = 330 y = 240 VA
27U y = 40 y = 140 HA
27V y = 40 y = 140 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26N x = 350 y = 290 8 VA
26J x = 350 y = 290 30 VA
27H x = 280 y = 350 8 HA
27F x = 280 y = 350 21 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 31 von 49
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: 8J1
Genehm.Nr.: e1*KS07/46*0054*..
Handelsbez.: TT RS Coupe, TT RS Roadster
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 290 VA
26P x = 330 y = 240 VA
27U y = 40 y = 140 HA
27V y = 40 y = 140 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26N x = 350 y = 290 8 VA
26J x = 350 y = 290 30 VA
27H x = 280 y = 350 8 HA
27F x = 280 y = 350 21 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 32 von 49
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0608*..
Handelsbez.: RS 3 Sportback, RS 3 Limousine
Variante(n): ab e1*2007/46*0608*01
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 250 VA
26B x = 250 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 300 8 VA
§ 22 51881, Erweiterung 01
26J x = 250 y = 300 19 VA
27H x = 210 y = 270 8 HA
27F x = 260 y = 320 15 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 33 von 49
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: 8P
Genehm.Nr.: e1*2007/46*0615*..
Handelsbez.: AUDI RS3
Variante(n): Allradantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 320 VA
26P x = 260 y = 270 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 320 17 VA
§ 22 51881, Erweiterung 01
26N x = 310 y = 320 8 VA
27F x = 280 y = 240 25 HA
27H x = 280 y = 240 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 34 von 49
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
§ 22 51881, Erweiterung 01
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 25 HA
27H x = 400 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 35 von 49
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 10 VA
§ 22 51881, Erweiterung 01
26N x = 200 y = 300 8 VA
27F x = 300 y = 310 30 HA
27H x = 300 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 36 von 49
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e8*2007/46*0318*..
Handelsbez.: OCTAVIA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 37 von 49
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0243*..
Handelsbez.: SKODA OCTAVIA
Variante(n): ab e11*2007/46*0243*01, Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 38 von 49
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e11*2001/116*0326*..
Handelsbez.: SUPERB
Variante(n): ab e11*2001/116*0326*32, Allradantrieb, Frontantrieb, Kombi, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51881, Erweiterung 01
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 39 von 49
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e8*2007/46*0317*..
Handelsbez.: SUPERB
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51881, Erweiterung 01
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 40 von 49
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 5E
Genehm.Nr.: e11*2007/46*0244*..
Handelsbez.: SKODA OCTAVIA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 275 VA
26P x = 170 y = 225 VA
27B x = 170 y = 250 HA
27I x = 120 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 220 y = 275 30 VA
26N x = 220 y = 275 30 VA
27F x = 170 y = 250 30 HA
27H x = 170 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 41 von 49
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: A1
Genehm.Nr.: e13*2007/46*1845*..
Handelsbez.: T-ROC
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
27B x = 270 y = 300 HA
27I x = 220 y = 260 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 25 VA
26N x = 250 y = 250 8 VA
27F x = 270 y = 300 15 HA
27H x = 270 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 42 von 49
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2007/46*0357*..
Handelsbez.: TOURAN
Variante(n): ab e1*2007/46*0357*14
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 43 von 49
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 300 VA
26P x = 370 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 300 15 VA
§ 22 51881, Erweiterung 01
26N x = 400 y = 300 8 VA
27F x = 300 y = 400 30 HA
27H x = 300 y = 400 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 44 von 49
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Variante(n): Allradantrieb, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
§ 22 51881, Erweiterung 01
27F x = 400 y = 310 30 HA
27H x = 400 y = 310 8 HA
26J x = 300 y = 300 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 45 von 49
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: A1
Genehm.Nr.: e13*2007/46*1845*..
Handelsbez.: T-ROC
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
27B x = 270 y = 300 HA
27I x = 220 y = 260 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 25 VA
26N x = 250 y = 250 8 VA
27F x = 270 y = 300 20 HA
27H x = 270 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 46 von 49
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN, TIGUAN ALLSPACE
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
§ 22 51881, Erweiterung 01
27F x = 300 y = 330 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 47 von 49
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 380 16 VA
§ 22 51881, Erweiterung 01
26N x = 280 y = 380 8 VA
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 48 von 49
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2001/116*0211*..
Handelsbez.: TOURAN
Variante(n): ab e1*2001/116*0211*36
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 9 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 49 von 49
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
