Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51881, Erweiterung 01
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
NB8090
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 51881, Erweiterung 01
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
05.09.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0489-17-WIRD/N1
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 29
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 51881, Erweiterung 01
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51881 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
eine Ausführung kommt hinzu
a version is added
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 01.10.2018
Date:
§ 22 51881, Erweiterung 01
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 1 von 30
Fahrzeughersteller : AUDI, QUATTRO GmbH, SEAT, SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 26
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
511226571/WSX 511226571/WSX Ø57,1-VE-Ø66,45 57,1 Kunststoff 800 2400 05/18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
§ 22 51881, Erweiterung 01
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm,
für Typ : 8H; 4B; 4F; GA; 8V; 8E; 4F1
Zubehör : Nabenkappe: C070; Kit: AW
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 12,8 mm, für
Typ : 8U1; 8U
Zubehör : Nabenkappe: C070; Kit: AW4
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 4B; 4F; 4F1; 8E; 8H; 8V
140 Nm für Typ : GA; 8U; 8U1
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 225/35R19 88W 11A; 241; 246; 248; Cabrio; Limousine;
26B; 26N; 27H Allradantrieb;
235/35R19 87Y 11A; 241; 244; 246; Frontantrieb;
26B; 26N; 27F 10B; 11B; 11G; 11H;
77 - 228 245/30R19 89 11A; 24C; 244; 247; 12A; 51A; 71C; 71K;
26B; 26J; 27F 721; 725; 73C; 74A;
245/35R19 89 11A; 24C; 244; 247; 74P
26B; 26J; 27F
206 - 228 225/35R19 88Y 11A; 241; 246; 248;
26B; 26N; 27H
235/35R19 91 11A; 241; 244; 246;
26B; 26N; 27F
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.. 253 235/35R19 91Y 11A; 21B; 22F; 24C; Cabrio;
24D; 5GG 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 2 von 30
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 188 235/35R19 91Y 11A; 21B; 22F; 24C; Cabrio;
e1*98/14*0177*.. 24D; 5GG 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.. 75 - 188 225/30R19 84 11A; 21B; 22F; 24J; ab
24M; 5EA e1*2001/116*0151*10;
225/35R19 84 11A; 21B; 22F; 24J; Kombi; Limousine;
24M; 5EA 10B; 11B; 11G; 11H;
235/35R19 11A; 21B; 22F; 24C; 12A; 51A; 573; 71C;
24M; 53S 71K; 721; 725; 729;
235/35R19 91 11A; 21B; 22F; 24C; 73C; 74A; 74P
24M
8E e1*2001/116*0151*.., 74 - 162 225/30R19 84 11A; 21B; 22F; 24J; nur bis
e1*98/14*0151*.. 24M; 5EA e1*2001/116*0151*09;
225/35R19 88 11A; 21B; 22F; 24J; Kombi; Limousine;
§ 22 51881, Erweiterung 01
24M; 5FE 10B; 11B; 11G; 11H;
235/35R19 11A; 21B; 22F; 24C; 12A; 51A; 573; 71C;
24M; 53S 71K; 721; 725; 729;
235/35R19 91 11A; 21B; 22F; 24C; 73C; 74A; 74P
24M
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 191 - 250 245/35R19 93Y 11A; 21B; 22F; 24J; nicht Allroad;
e1*98/14*0051*.. 24M; 367; 52L Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 140 235/35R19 91Y 11A; 22F; 24D; 24J; Limousine u. Kombi;
e13*2007/46*1080*.. 5GG Front- u.
4F1 e13*2007/46*1080*.. 89 - 257 245/35R19 93Y 11A; 21P; 22F; 24C; Allradantrieb; Nicht
24D; 5HA Allroad Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
4F e1*2001/116*0254*.., 120 - 257 245/40R19 11A; 21B; 22I; 24J; Nur Allroad Quattro;
e13*2007/46*1080*.. 24M; 51G 10B; 11B; 11G; 11H;
4F1 e13*2007/46*1080*.. 245/40R19 94 11A; 21B; 22I; 24J; 12A; 51A; 573; 71C;
24M 71K; 721; 725; 729;
155 - 257 245/35R19 93Y 11A; 21P; 22I; 24J; 73C; 74A; 74P
24M; 5HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 3 von 30

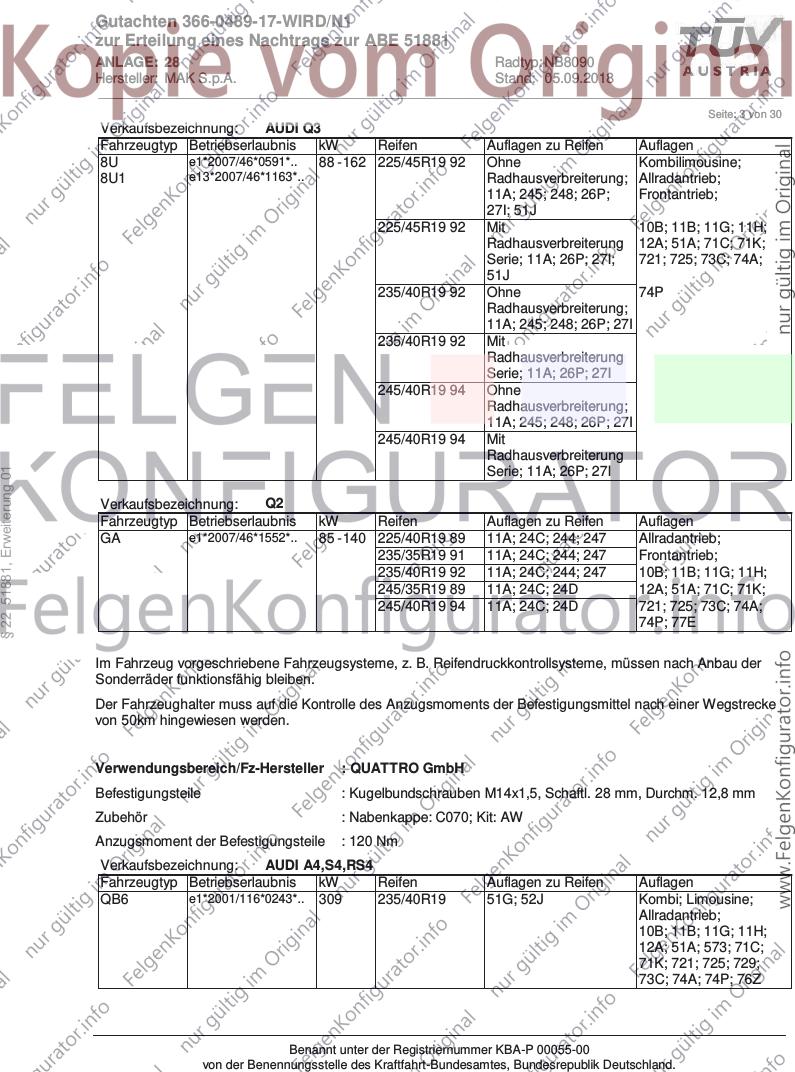

Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 88 - 162 225/45R19 92 Ohne Kombilimousine;
8U1 e13*2007/46*1163*.. Radhausverbreiterung; Allradantrieb;
11A; 245; 248; 26P; Frontantrieb;
27I; 51J
225/45R19 92 Mit 10B; 11B; 11G; 11H;
Radhausverbreiterung 12A; 51A; 71C; 71K;
Serie; 11A; 26P; 27I; 721; 725; 73C; 74A;
51J
235/40R19 92 Ohne 74P
Radhausverbreiterung;
11A; 245; 248; 26P; 27I
235/40R19 92 Mit
Radhausverbreiterung
Serie; 11A; 26P; 27I
245/40R19 94 Ohne
Radhausverbreiterung;
11A; 245; 248; 26P; 27I
245/40R19 94 Mit
Radhausverbreiterung
Serie; 11A; 26P; 27I
§ 22 51881, Erweiterung 01
Verkaufsbezeichnung: Q2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 225/40R19 89 11A; 24C; 244; 247 Allradantrieb;
235/35R19 91 11A; 24C; 244; 247 Frontantrieb;
235/40R19 92 11A; 24C; 244; 247 10B; 11B; 11G; 11H;
245/35R19 89 11A; 24C; 24D 12A; 51A; 71C; 71K;
245/40R19 94 11A; 24C; 24D 721; 725; 73C; 74A;
74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm
Zubehör : Nabenkappe: C070; Kit: AW
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A4,S4,RS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QB6 e1*2001/116*0243*.. 309 235/40R19 51G; 52J Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 76Z
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 4 von 30
Verkaufsbezeichnung: AUDI A4,S4,RS4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
QB6 e1*2001/116*0243*.. 253 235/35R19 91Y 11A; 21B; 22F; 24C; Cabrio;
24D; 5GG 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P
Verkaufsbezeichnung: RS 3 Sportback, RS 3 Limousine
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0608*.. 294 235/35R19 91 11A; 24J; 24M; 26B; RS 3 Limousine;
26N; 27F 10B; 11B; 11G; 11H;
245/30R19 89 11A; 24C; 24M; 26B; 12A; 51A; 71C; 71K;
26N; 27F 721; 725; 73C; 74A;
245/35R19 89 11A; 24C; 24M; 26B; 74P; 77E
26N; 27F
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
§ 22 51881, Erweiterung 01
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SEAT
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm
Zubehör : Nabenkappe: C070; Kit: AW
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: EXEO, EXEO ST
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3R e9*2001/116*0072*.. 75 - 155 225/35R19 91W 11A; 21B; 22F; 24J; Kombi; Frontantrieb;
3RN e9*2007/46*0011*.. 248 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22F; 24C; 12A; 51A; 71C; 71K;
244; 54A 721; 725; 729; 73C;
74A; 74P
3R e9*2001/116*0072*.. 75 - 155 225/35R19 88Y 11A; 21B; 22F; 24J; Stufenheck;
3RN e9*2007/46*0011*.. 248; 5FE Frontantrieb;
235/35R19 91 11A; 21B; 22F; 24C; 10B; 11B; 11G; 11H;
244; 54A 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 5 von 30

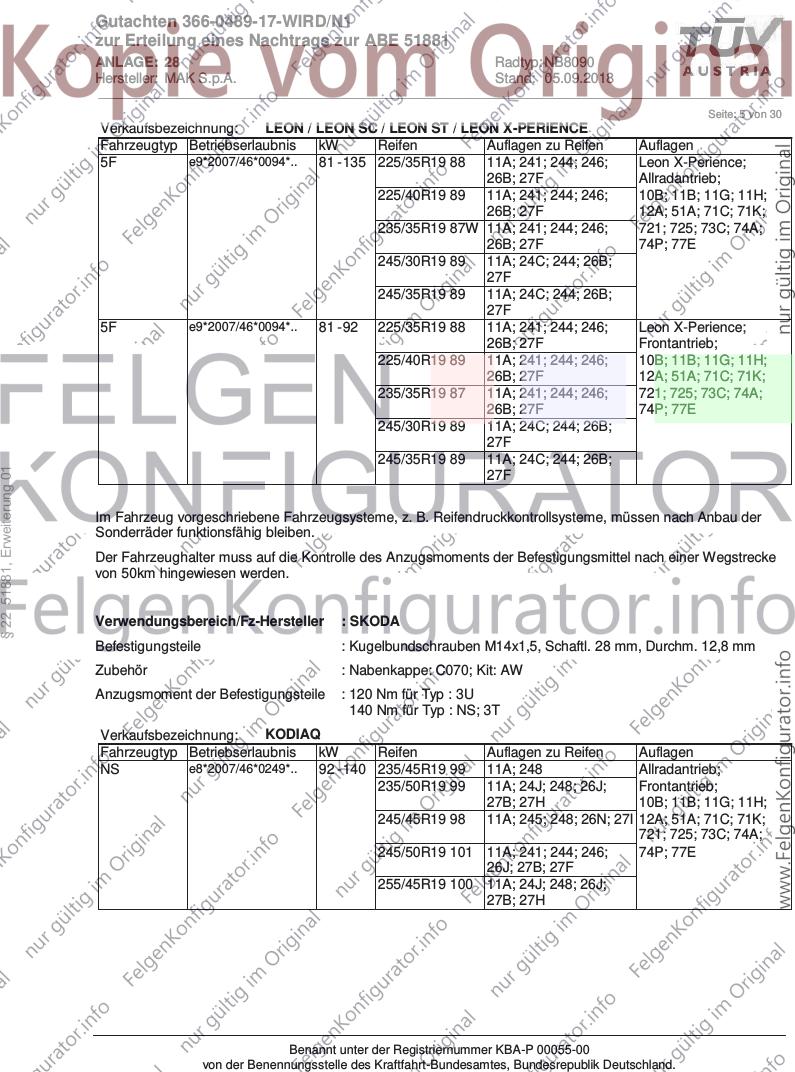

Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 81 - 135 225/35R19 88 11A; 241; 244; 246; Leon X-Perience;
26B; 27F Allradantrieb;
225/40R19 89 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 27F 12A; 51A; 71C; 71K;
235/35R19 87W 11A; 241; 244; 246; 721; 725; 73C; 74A;
26B; 27F 74P; 77E
245/30R19 89 11A; 24C; 244; 26B;
27F
245/35R19 89 11A; 24C; 244; 26B;
27F
5F e9*2007/46*0094*.. 81 - 92 225/35R19 88 11A; 241; 244; 246; Leon X-Perience;
26B; 27F Frontantrieb;
225/40R19 89 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 27F 12A; 51A; 71C; 71K;
235/35R19 87 11A; 241; 244; 246; 721; 725; 73C; 74A;
26B; 27F 74P; 77E
245/30R19 89 11A; 24C; 244; 26B;
27F
245/35R19 89 11A; 24C; 244; 26B;
§ 22 51881, Erweiterung 01
27F
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm
Zubehör : Nabenkappe: C070; Kit: AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3U
140 Nm für Typ : NS; 3T
Verkaufsbezeichnung: KODIAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NS e8*2007/46*0249*.. 92 - 140 235/45R19 99 11A; 248 Allradantrieb;
235/50R19 99 11A; 24J; 248; 26J; Frontantrieb;
27B; 27H 10B; 11B; 11G; 11H;
245/45R19 98 11A; 245; 248; 26N; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
245/50R19 101 11A; 241; 244; 246; 74P; 77E
26J; 27B; 27F
255/45R19 100 11A; 24J; 248; 26J;
27B; 27H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 6 von 30

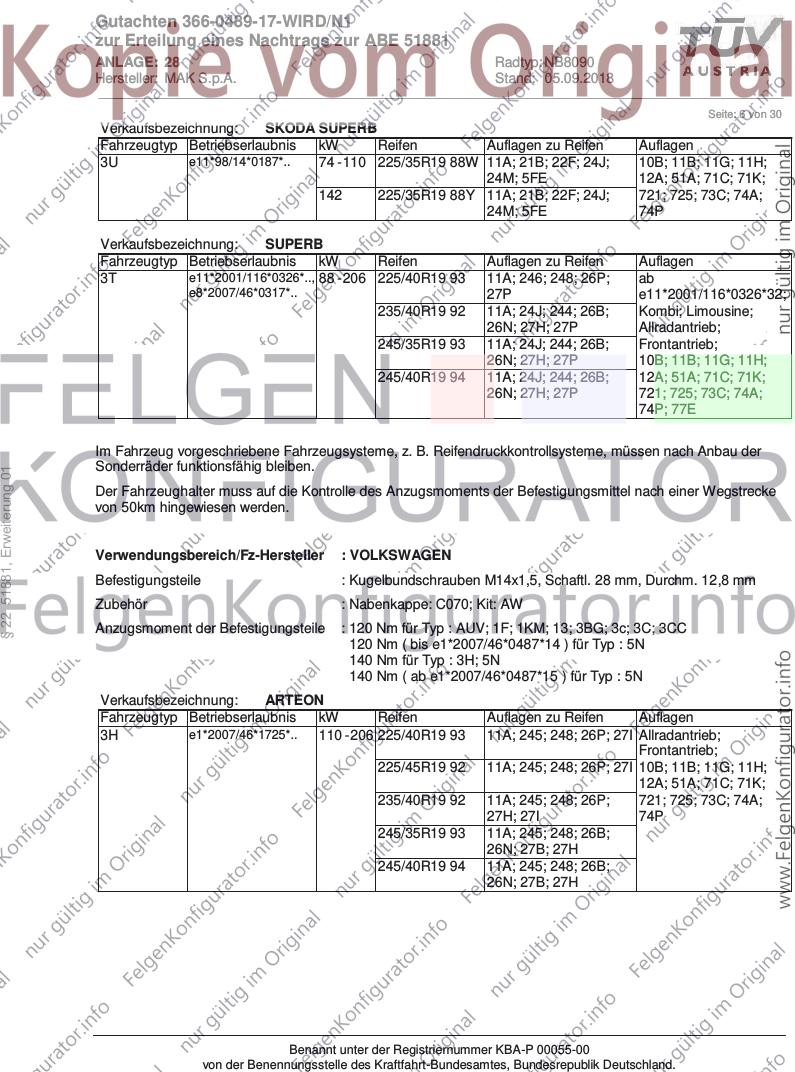

Verkaufsbezeichnung: SKODA SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3U e11*98/14*0187*.. 74 - 110 225/35R19 88W 11A; 21B; 22F; 24J; 10B; 11B; 11G; 11H;
24M; 5FE 12A; 51A; 71C; 71K;
142 225/35R19 88Y 11A; 21B; 22F; 24J; 721; 725; 73C; 74A;
24M; 5FE 74P
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 88 - 206 225/40R19 93 11A; 246; 248; 26P; ab
e8*2007/46*0317*.. 27P e11*2001/116*0326*32;
235/40R19 92 11A; 24J; 244; 26B; Kombi; Limousine;
26N; 27H; 27P Allradantrieb;
245/35R19 93 11A; 24J; 244; 26B; Frontantrieb;
26N; 27H; 27P 10B; 11B; 11G; 11H;
245/40R19 94 11A; 24J; 244; 26B; 12A; 51A; 71C; 71K;
26N; 27H; 27P 721; 725; 73C; 74A;
74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§ 22 51881, Erweiterung 01
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 12,8 mm
Zubehör : Nabenkappe: C070; Kit: AW
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AUV; 1F; 1KM; 13; 3BG; 3c; 3C; 3CC
120 Nm ( bis e1*2007/46*0487*14 ) für Typ : 5N
140 Nm für Typ : 3H; 5N
140 Nm ( ab e1*2007/46*0487*15 ) für Typ : 5N
Verkaufsbezeichnung: ARTEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3H e1*2007/46*1725*.. 110 - 206 225/40R19 93 11A; 245; 248; 26P; 27I Allradantrieb;
Frontantrieb;
225/45R19 92 11A; 245; 248; 26P; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
235/40R19 92 11A; 245; 248; 26P; 721; 725; 73C; 74A;
27H; 27I 74P
245/35R19 93 11A; 245; 248; 26B;
26N; 27B; 27H
245/40R19 94 11A; 245; 248; 26B;
26N; 27B; 27H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 7 von 30

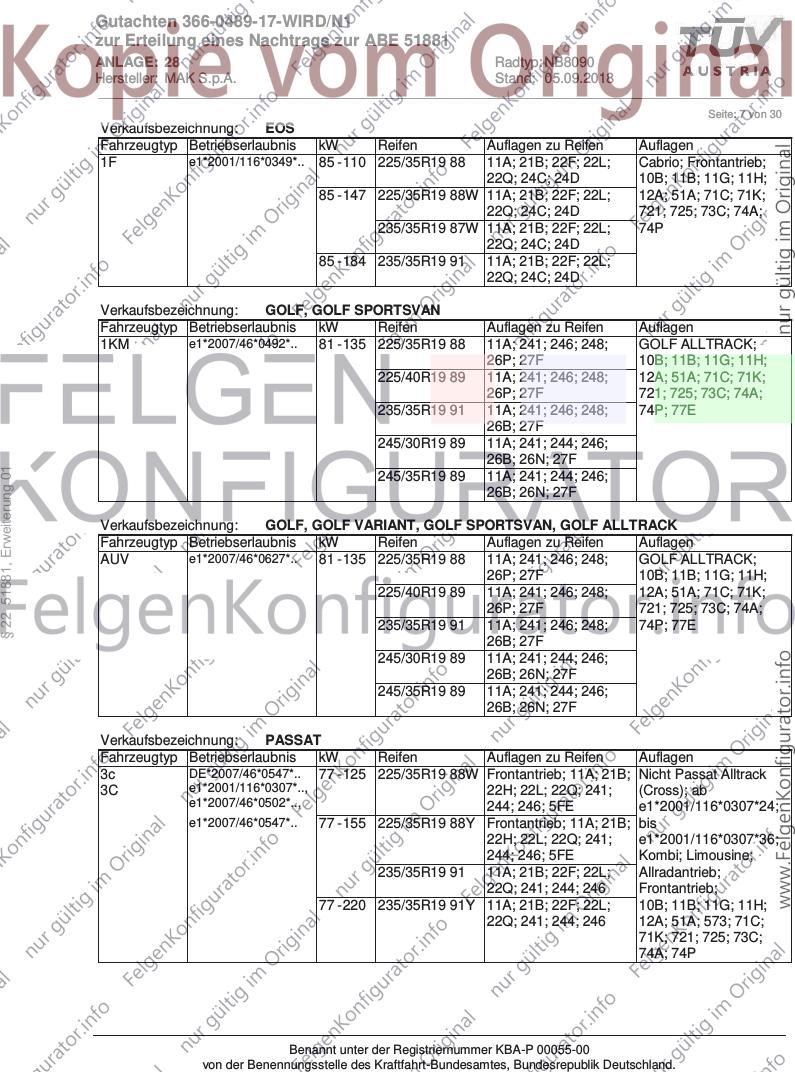

Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 110 225/35R19 88 11A; 21B; 22F; 22L; Cabrio; Frontantrieb;
22Q; 24C; 24D 10B; 11B; 11G; 11H;
85 - 147 225/35R19 88W 11A; 21B; 22F; 22L; 12A; 51A; 71C; 71K;
22Q; 24C; 24D 721; 725; 73C; 74A;
235/35R19 87W 11A; 21B; 22F; 22L; 74P
22Q; 24C; 24D
85 - 184 235/35R19 91 11A; 21B; 22F; 22L;
22Q; 24C; 24D
Verkaufsbezeichnung: GOLF, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2007/46*0492*.. 81 - 135 225/35R19 88 11A; 241; 246; 248; GOLF ALLTRACK;
26P; 27F 10B; 11B; 11G; 11H;
225/40R19 89 11A; 241; 246; 248; 12A; 51A; 71C; 71K;
26P; 27F 721; 725; 73C; 74A;
235/35R19 91 11A; 241; 246; 248; 74P; 77E
26B; 27F
245/30R19 89 11A; 241; 244; 246;
26B; 26N; 27F
§ 22 51881, Erweiterung 01
245/35R19 89 11A; 241; 244; 246;
26B; 26N; 27F
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 81 - 135 225/35R19 88 11A; 241; 246; 248; GOLF ALLTRACK;
26P; 27F 10B; 11B; 11G; 11H;
225/40R19 89 11A; 241; 246; 248; 12A; 51A; 71C; 71K;
26P; 27F 721; 725; 73C; 74A;
235/35R19 91 11A; 241; 246; 248; 74P; 77E
26B; 27F
245/30R19 89 11A; 241; 244; 246;
26B; 26N; 27F
245/35R19 89 11A; 241; 244; 246;
26B; 26N; 27F
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 125 225/35R19 88W Frontantrieb; 11A; 21B; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 22H; 22L; 22Q; 241; (Cross); ab
e1*2007/46*0502*.., 244; 246; 5FE e1*2001/116*0307*24;
e1*2007/46*0547*.. 77 - 155 225/35R19 88Y Frontantrieb; 11A; 21B; bis
22H; 22L; 22Q; 241; e1*2001/116*0307*36;
244; 246; 5FE Kombi; Limousine;
235/35R19 91 11A; 21B; 22F; 22L; Allradantrieb;
22Q; 241; 244; 246 Frontantrieb;
77 - 220 235/35R19 91Y 11A; 21B; 22F; 22L; 10B; 11B; 11G; 11H;
22Q; 241; 244; 246 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 8 von 30

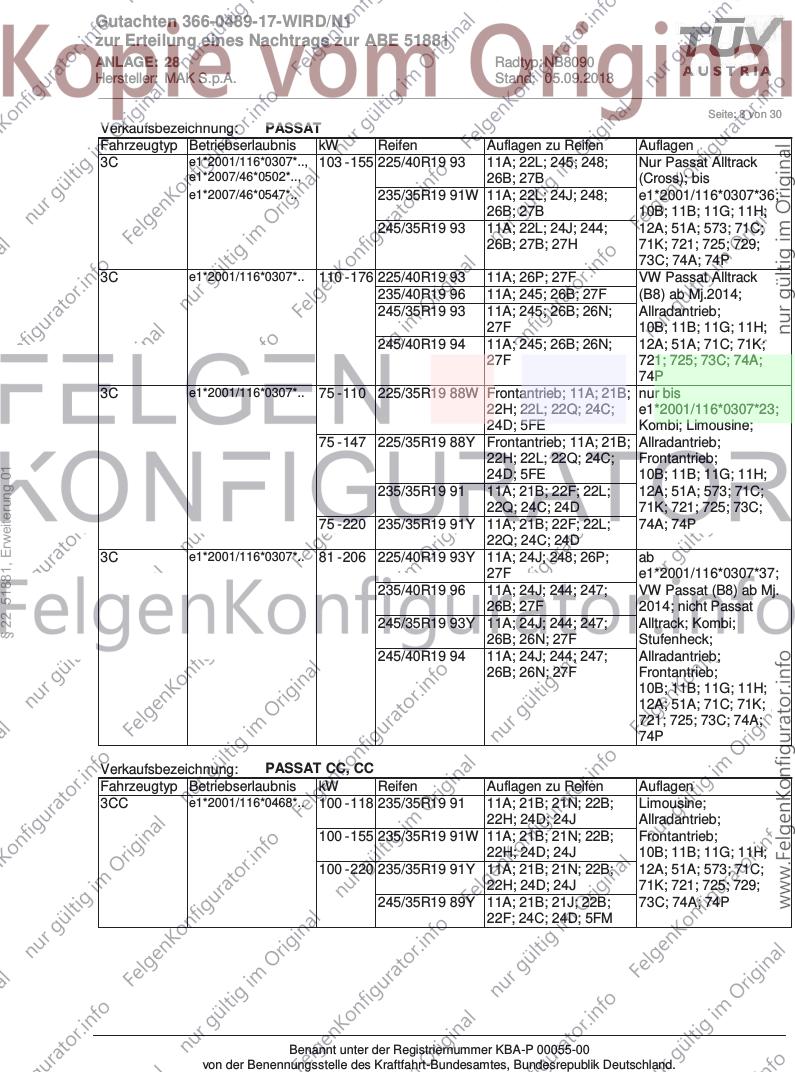

Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.., 103 - 155 225/40R19 93 11A; 22L; 245; 248; Nur Passat Alltrack
e1*2007/46*0502*.., 26B; 27B (Cross); bis
e1*2007/46*0547*.. 235/35R19 91W 11A; 22L; 24J; 248; e1*2001/116*0307*36;
26B; 27B 10B; 11B; 11G; 11H;
245/35R19 93 11A; 22L; 24J; 244; 12A; 51A; 573; 71C;
26B; 27B; 27H 71K; 721; 725; 729;
73C; 74A; 74P
3C e1*2001/116*0307*.. 110 - 176 225/40R19 93 11A; 26P; 27F VW Passat Alltrack
235/40R19 96 11A; 245; 26B; 27F (B8) ab Mj.2014;
245/35R19 93 11A; 245; 26B; 26N; Allradantrieb;
27F 10B; 11B; 11G; 11H;
245/40R19 94 11A; 245; 26B; 26N; 12A; 51A; 71C; 71K;
27F 721; 725; 73C; 74A;
74P
3C e1*2001/116*0307*.. 75 - 110 225/35R19 88W Frontantrieb; 11A; 21B; nur bis
22H; 22L; 22Q; 24C; e1*2001/116*0307*23;
24D; 5FE Kombi; Limousine;
75 - 147 225/35R19 88Y Frontantrieb; 11A; 21B; Allradantrieb;
22H; 22L; 22Q; 24C; Frontantrieb;
§ 22 51881, Erweiterung 01
24D; 5FE 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22F; 22L; 12A; 51A; 573; 71C;
22Q; 24C; 24D 71K; 721; 725; 73C;
75 - 220 235/35R19 91Y 11A; 21B; 22F; 22L; 74A; 74P
22Q; 24C; 24D
3C e1*2001/116*0307*.. 81 - 206 225/40R19 93Y 11A; 24J; 248; 26P; ab
27F e1*2001/116*0307*37;
235/40R19 96 11A; 24J; 244; 247; VW Passat (B8) ab Mj.
26B; 27F 2014; nicht Passat
245/35R19 93Y 11A; 24J; 244; 247; Alltrack; Kombi;
26B; 26N; 27F Stufenheck;
245/40R19 94 11A; 24J; 244; 247; Allradantrieb;
26B; 26N; 27F Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 118 235/35R19 91 11A; 21B; 21N; 22B; Limousine;
22H; 24D; 24J Allradantrieb;
100 - 155 235/35R19 91W 11A; 21B; 21N; 22B; Frontantrieb;
22H; 24D; 24J 10B; 11B; 11G; 11H;
100 - 220 235/35R19 91Y 11A; 21B; 21N; 22B; 12A; 51A; 573; 71C;
22H; 24D; 24J 71K; 721; 725; 729;
245/35R19 89Y 11A; 21B; 21J; 22B; 73C; 74A; 74P
22F; 24C; 24D; 5FM
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 9 von 30
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 130 235/35R19 87W 11A; 22I; 24J; 24M Coupe; Frontantrieb;
90 - 155 225/35R19 88W 11A; 22I; 24J; 24M; 51J 10B; 11B; 11G; 11H;
12A; 32I; 51A; 71C;
245/35R19 89 11A; 22B; 24D; 24J 71K; 721; 725; 73C;
90 - 195 235/35R19 91 11A; 22I; 24J; 24M 74A; 74P
90 - 206 225/35R19 88Y 11A; 22I; 24J; 24M; 51J
245/35R19 89Y 11A; 22B; 24D; 24J
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 235/40R19 92 11A; 22I; 24J; 24M; 51J ohne R-Line; bis
e1*2007/46*0487*.. e1*2007/46*0487*14;
245/40R19 94 11A; 22B; 22H; 24D; bis
24J e1*2001/116*0450*23;
245/45R19 98 11A; 21P; 22B; 22H; Allradantrieb;
22P; 24D; 24J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
§ 22 51881, Erweiterung 01
74P
5N e1*2001/116*0450*.., 81 - 155 225/45R19 92 11A; 22I mit R-Line; bis
e1*2007/46*0487*.. 235/40R19 92 11A; 22I e1*2007/46*0487*14;
235/45R19 95 11A; 22I bis
245/40R19 94 11A; 22B e1*2001/116*0450*23;
245/45R19 98 11A; 22B Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
5N e1*2007/46*0487*.. 85 - 176 235/45R19 95 11A; 24J; 248; 27B; ohne R-Line; ab
27H e1*2007/46*0487*15;
235/50R19 99 11A; 24C; 244; 247; Allradantrieb;
27B; 27F Frontantrieb;
245/45R19 98 11A; 24J; 248; 27B; 10B; 11B; 11G; 11H;
27F 12A; 51A; 71C; 71K;
255/45R19 100 11A; 24C; 244; 247; 721; 725; 73C; 74A;
27B; 27F 74P
5N e1*2007/46*0487*.. 85 - 176 235/45R19 95 11A; 27B; 27H mit R-Line; ab
235/50R19 99 11A; 248; 27B; 27F e1*2007/46*0487*15;
245/45R19 98 11A; 27B; 27F Allradantrieb;
255/45R19 100 11A; 248; 27B; 27F Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 10 von 30
Verkaufsbezeichnung: TIGUAN, TIGUAN ALLSPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 85 - 176 235/45R19 95 11A; 27B; 27H ab
235/50R19 99 11A; 248; 27B; 27F e1*2001/116*0450*24;
245/45R19 98 11A; 27B; 27F mit R-Line; nicht
255/45R19 100 11A; 248; 27B; 27F Allspace;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
5N e1*2001/116*0450*.. 110 - 176 235/45R19 99W 11A; 24J; 248; 27B; ohne R-Line; Allspace;
27H ab
235/50R19 99W 11A; 24C; 244; 247; e1*2001/116*0450*31;
27B; 27F Allradantrieb;
245/45R19 98W 11A; 24J; 248; 27B; Frontantrieb;
27F 10B; 11B; 11G; 11H;
255/45R19 100 11A; 24C; 244; 247; 12A; 51A; 71C; 71K;
27B; 27F 721; 725; 73C; 74A;
74P
§ 22 51881, Erweiterung 01
5N e1*2001/116*0450*.. 85 - 176 235/45R19 95 11A; 24J; 248; 27B; ab
27H e1*2001/116*0450*24;
235/50R19 99 11A; 24C; 244; 247; ohne R-Line; nicht
27B; 27F Allspace;
245/45R19 98 11A; 24J; 248; 27B; Allradantrieb;
27F Frontantrieb;
255/45R19 100 11A; 24C; 244; 247; 10B; 11B; 11G; 11H;
27B; 27F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3BG e1*2001/116*0157*.., 74 - 125 225/35R19 88W 11A; 21B; 22F; 24C; 10B; 11B; 11G; 11H;
e1*98/14*0157*.. 24M; 5FE 12A; 51A; 573; 71C;
74 - 142 225/35R19 11A; 21B; 22F; 24C; 71K; 721; 725; 73C;
24M; 53S 74A; 74P
225/35R19 88Y 11A; 21B; 22F; 24C;
24M; 5FE
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 11 von 30
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
§ 22 51881, Erweiterung 01
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 12 von 30
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
§ 22 51881, Erweiterung 01
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 13 von 30
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
§ 22 51881, Erweiterung 01
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 14 von 30
32I) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig mit einem serienmäßigen
"Sportfahrwerk" oder einem geänderten Fahrwerk (Sportfahrwerk: Feder und Dämpfer), in dem diese
Rad/Reifen-Kombination freigegeben ist. Die Allgemeine Betriebserlaubnis bzw. das Teilegutachten des
geänderten Fahrwerks ist zu beachten.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
§ 22 51881, Erweiterung 01
52L) Werden andere Reifenfabrikate verwendet, die nicht vom Fahrzeughersteller auf diesem Fahrzeug
freigegeben sind bzw. die nicht von uns geprüft worden sind, können sich die Eigenschaften des
Fahrzeuges bezüglich des Fahrverhaltens nachteilig verändern.
53S) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 15 von 30
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
§ 22 51881, Erweiterung 01
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 16 von 30
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0591*..
Handelsbez.: AUDI Q3
Variante(n): Allradantrieb, Frontantrieb, Kombilimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 390 VA
26P x = 240 y = 340 VA
27B x = 335 y = 400 HA
27I x = 285 y = 355 HA
§ 22 51881, Erweiterung 01
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 390 30 VA
26N x = 290 y = 390 10 VA
27F x = 335 y = 400 30 HA
27H x = 335 y = 400 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 17 von 30
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 250 VA
26B x = 400 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 400 y = 400 8 VA
§ 22 51881, Erweiterung 01
26J x = 400 y = 400 20 VA
27H x = 350 y = 350 8 HA
27F x = 350 y = 350 20 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 18 von 30
Fahrzeug:
Hersteller: QUATTRO
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0608*..
Handelsbez.: RS 3 Sportback, RS 3 Limousine
Variante(n): ab e1*2007/46*0608*01
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 250 VA
26B x = 250 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 300 8 VA
§ 22 51881, Erweiterung 01
26J x = 250 y = 300 19 VA
27H x = 210 y = 270 8 HA
27F x = 260 y = 320 15 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 19 von 30
Fahrzeug:
Hersteller: SEAT
Fahrzeugtyp: 5F
Genehm.Nr.: e9*2007/46*0094*..
Handelsbez.: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Variante(n): Frontantrieb, Kombi, 5-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 10 VA
§ 22 51881, Erweiterung 01
26N x = 200 y = 300 8 VA
27F x = 300 y = 310 30 HA
27H x = 300 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 20 von 30
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e8*2007/46*0317*..
Handelsbez.: SUPERB
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51881, Erweiterung 01
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 21 von 30
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: NS
Genehm.Nr.: e8*2007/46*0249*..
Handelsbez.: KODIAQ
Variante(n): Allradantrieb, Frontantrieb, nicht Scout / Cross
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 240 y = 200 HA
27B x = 290 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 230 y = 160 8 VA
§ 22 51881, Erweiterung 01
26J x = 280 y = 210 34 VA
27H x = 290 y = 250 8 HA
27F x = 290 y = 250 23 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 22 von 30
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e11*2001/116*0326*..
Handelsbez.: SUPERB
Variante(n): ab e11*2001/116*0326*32, Allradantrieb, Frontantrieb, Kombi, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 51881, Erweiterung 01
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 23 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1KM
Genehm.Nr.: e1*2007/46*0492*..
Handelsbez.: GOLF, GOLF SPORTSVAN
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 280 VA
26P x = 210 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 260 y = 280 10 VA
§ 22 51881, Erweiterung 01
26N x = 260 y = 280 8 VA
27F y = 300 y = 320 30 HA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 24 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN, TIGUAN ALLSPACE
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
§ 22 51881, Erweiterung 01
27F x = 300 y = 330 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 25 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0547*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 26 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AUV
Genehm.Nr.: e1*2007/46*0627*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 280 VA
26P x = 210 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 260 y = 280 10 VA
§ 22 51881, Erweiterung 01
26N x = 260 y = 280 8 VA
27F y = 300 y = 320 30 HA
27H x = 300 y = 320 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 27 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3H
Genehm.Nr.: e1*2007/46*1725*..
Handelsbez.: ARTEON
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 220 y = 230 VA
26P x = 170 y = 180 VA
27B x = 270 y = 290 HA
27I x = 220 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 220 y = 230 25 VA
26N x = 220 y = 230 8 VA
27F x = 270 y = 290 25 HA
27H x = 270 y = 290 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 28 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0502*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 29 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 300 VA
26P x = 370 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 300 15 VA
§ 22 51881, Erweiterung 01
26N x = 400 y = 300 8 VA
27H x = 300 y = 400 8 HA
27F x = 300 y = 400 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0489-17-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 51881
ANLAGE: 28 Radtyp: NB8090
Hersteller: MAK S.p.A. Stand: 05.09.2018
__________________________________________________________________________________________________________________
Seite: 30 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51881, Erweiterung 01
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
