GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 1 von 19
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19198
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
001 19198 001 / ohne Ring 5/112/57,1 45 690 2075
Kennzeichnungen
KBA-Nummer 48205
Herstellerzeichen MSW
Radtyp und Ausführung 19198 001
Radgröße 7 J x 17 H2
Einpresstiefe ET 45
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kugel 140 32,5 80910233
D=26mm
S03 Serienschraube Kugel 120 27,5 Serie
M14x1,5 D=26mm
S04 Serienschraube Kugel 140 27,5 Serie
M14x1,5 D=26mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/50R17 A33 A14 A21 A57
8V 77-140 215/45R17 A11 Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/45R17 A33 S03
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/50R17 A07 A13 A14
8P 75-147 215/45R17 T87 T88 A21 A58 B03
e1*2001/116*0456*.. 75-147 225/45R17 Cbo V17 S03
Audi A3 Sportback 110 205/50R17 A12 A14 A21 A58
e-tron 110 215/45R17 A90 F24 Flh V00
8V 110 225/45R17 A12 V17 S03
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 M+S A07 A13 A14
8P, 8PA 184-195 215/45R17 M+S T88 T91 A21 Flh S03
e1*2001/116*0217*.., 184-195 225/45R17 M+S
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 205/50R17 A07 A13 A14
8P, 8PA, 8PB 66-147 215/45R17 T87 T88 A21 B03 Flh
e1*2001/116*0217*..; 66-147 225/45R17 V17 S03
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A12 A14 A21 A57
8V 77-140 215/45R17 A90 F24 Flh V00
e1*2007/46*0607*.. 77-140 225/45R17 A12 V17 S03
- incl. Facelift 2016
Audi A4 74-140 205/50R17 R37 T89 T93 A07 A12 A14
8E 74-188 205/50R17 M+S T89 T93 A21 B03 Car
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 Lim V17 W20
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 S03
74-188 235/45R17 R70
Audi A4 55-169 205/50R17 A07 A12 A14
B5 55-169 215/45R17 A21 Au7 Au9
e1*93/81*0013*.. , 55-169 225/45R17 Car Lim V17
e1*98/14*0013*.. S03
Audi A4 162 205/50R17 M+S T89 T93 A07 A12 A14
QB6 162 215/45R17 R37 T88 T91 A21 B03 Car
e1*2001/116*0243*.. 162 225/45R17 T90 T91 Cbo Lim V17
162 235/45R17 R70 W20 S03
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A07 A12 A14
8H 96-188 205/50R17 M+S T89 T93 A21 B03 Cbo
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 V17 W20 S03
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93
96-188 235/45R17 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 A07 A14 A21
4B 81-142 205/50R17 T89 T93 A30 Au9 B03
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 Car Lim V17
2001/116*0051*.. 81-184 225/45R17 T90 T91 T93 X27 X55 S03
Audi A6 -/Avant 89-140 225/50R17 R37 T93 A07 A12 A14
4F, 4F1 89-257 225/50R17 M+S T93 A21 B03 Car
e1*2001/116*0254*.., Lim NBF X27
e1*2001/116*0276*..; S03
e13*2007/46*1080*..
Audi Q2 85, 110 205/55R17 A12 A14 A21
GA 85, 110 205/60R17 A58 V17 S04
e1*2007/46*1552*.. 85, 110 215/55R17
- Frontantrieb 85, 110 225/50R17
85, 110 225/55R17
85, 110 235/50R17 A01 K2b R03
85, 110 245/50R17 A01 K2b R03
Audi Q2 85, 110 205/55R17 A12 A14 A21
GA 85, 110 205/60R17 A58 KMV V17
e1*2007/46*1552*.. 85, 110 215/55R17 Z19 S04
- Frontantrieb 85, 110 225/50R17
- mit Zusatz- 85, 110 225/55R17
Verbreiterungen 85, 110 235/50R17 R03
85, 110 245/50R17 R03
Audi Q2 Quattro 110, 140 205/55R17 A12 A14 A21
GA 110, 140 205/60R17 A56 S04
e1*2007/46*1552*01-.. 110, 140 215/55R17
110, 140 225/50R17
110, 140 225/55R17
Audi Q2 Quattro 110, 140 205/55R17 A12 A14 A21
GA 110, 140 205/60R17 A56 KMV Z19
e1*2007/46*1552*01-.. 110, 140 215/55R17 S04
- mit Zusatz- 110, 140 225/50R17
Verbreiterungen 110, 140 225/55R17
Audi Q3 88-162 215/55R17 A12 A14 A21
8U, 8U1 88-162 215/60R17 A57 S02
e1*2007/46*0591*..; 88-162 225/50R17
e13*2007/46*1163*.. 88-162 225/55R17
88-162 235/50R17
88-162 235/55R17
Audi Q3 88-162 215/55R17 A12 A14 A21
8U, 8U1 88-162 215/60R17 A57 KMV S02
e1*2007/46*0591*..; 88-162 225/50R17
e13*2007/46*1163*.. 88-162 225/55R17
- mit Radhaus- 88-162 235/50R17
Verbreiterungen 88-162 235/55R17
Audi S3 206-228 205/50R17 A33 M+S A14 A21 A56
8V 206-228 215/45R17 A11 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-228 225/45R17 A33 M+S S03
- Limousine / Cabrio
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3, -/Sportback 206-228 205/50R17 A12 M+S A14 A21 A56
8V 206-228 215/45R17 A90 M+S F24 Flh S03
e1*2007/46*0607*.. 206-228 225/45R17 A12 M+S
- incl. Facelift 2016
Audi TT (II) 118-200 225/50R17 A33 M+S A07 A14 A21
8J A57 AuT B03
e1*2001/116* Cbo Cpe S03
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 225/50R17 A33 M+S A14 A21 A57
8J AuT Cbo Cpe
e1*2001/116* S03
0369*17-..
ab MJ 2015 (8S)
Seat Altea / Toledo 63-155 205/50R17 A01 K1c T89 T93 A07 A12 A14
5P, 5PN 63-155 215/45R17 T87 T88 T91 A21 A60 Flh
e9*2001/116*0050*..; 63-155 225/45R17 A01 K1c R02 KOV SeF Sth
e9*2007/46*0012*.. 63-155 225/45R17 R03 V17 S03
Seat Ateca 85, 110 215/55R17 A13 A14 A21 A58
5FP 85, 110 215/60R17 A01 A12 G01 F23 KMV V17
e9*2007/46*6394*.. 85, 110 225/50R17 A91 S04
- Frontantrieb 85, 110 225/55R17 A12
85, 110 235/50R17 A12
85, 110 235/55R17 A01 A12 G01
Seat Ateca 85, 110 215/55R17 A13 A14 A21 A58
5FP 85, 110 215/60R17 A01 A12 G01 F23 KOV S04
e9*2007/46*6394*.. 85, 110 225/50R17 A91
- Frontantrieb 85, 110 225/55R17 A12
85, 110 235/50R17 A01 A12 K1a K1b
85, 110 235/55R17 A01 A12 G01 K1a K1b
Seat Ateca 4drive 110, 140 215/55R17 A13 A14 A21 A56
5FP 110, 140 215/60R17 A12 F24 KMV S04
e9*2007/46*6394*.. 110, 140 225/50R17 A91
110, 140 225/55R17 A12
110, 140 235/50R17 A12
110, 140 235/55R17 A12
Seat Exeo / Exeo ST 75-155 205/50R17 A07 A12 A14
3R, 3RN 75-155 215/45R17 T87 T88 T91 A21 A58 B03
e9*2001/116*0072*.., 75-155 225/45R17 Car Lim V17
e9*2007/46*0011*.. W20 S03
Seat Leon 63-155 205/50R17 R37 A07 A12 A14
1P, 1PN 63-155 215/45R17 R37 A21 A58 Flh
e9*2001/116*0052*..; 63-195 225/45R17 V17 S03
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 A12 A14 A21 Car
5F 81-135 215/45R17 A90 F24 Flh KOV
e9*2007/46*0094*.. 81-135 225/45R17 A12 V00 V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63 - 110 205/50R17 A12 A14 A21 A58
5F 63 - 110 215/45R17 A90 Car F23 Flh
e9*2007/46*0094*.. 63 - 110 225/45R17 A12 KOV V17 S03
Seat Leon Cupra 195,206 205/50R17 A12 A14 A21 A57
5F 195,206 215/45R17 A90 BW7 Car F24
e9*2007/46*0094*.. 195-221 225/45R17 A12 Flh V17 S03
Seat Leon X-Perience 81-135 205/50R17 A33 A14 A21 A56
5F 81-135 205/55R17 A12 Car F24 KMV
e9*2007/46*0094*.. 81-135 215/50R17 A12 S03
81-135 225/45R17 A33
Skoda Karoq 85, 110 215/55R17 A13 A14 A21 A58
NU 85, 110 215/60R17 A01 A12 G01 F23 KOV S04
e8*2007/46*0272*.. 85, 110 225/50R17 A33
- Frontantrieb 85, 110 225/55R17 A12
85, 110 235/50R17 A01 A12 K1a K1b
85, 110 235/55R17 A01 A12 G01 K1a K1b
Skoda Karoq 4x4 110, 140 215/55R17 A13 M+S A14 A21 A56
NU 110, 140 215/60R17 A12 M+S F24 KOV S04
e8*2007/46*0272*.. 110, 140 225/50R17 A91
110, 140 225/55R17 A12
110, 140 235/50R17 A01 A12 K1a K1b
110, 140 235/55R17 A01 A12 K1a K1b
Skoda Kodiaq 92-140 215/65R17 133 A12 A14 A21
NS 92-140 225/60R17 134 A57 S04
e8*2007/46*0249* 92-140 225/65R17 131
92-140 235/60R17 132
Skoda Octavia (II) 55-118 205/50R17 R37 T89 T93 A07 A12 A14
1Z 55-118 215/45R17 R37 T88 T91 A21 Car Lim
e11*2001/116*0230*..; 55-147 205/50R17 M+S Npf V17 S03
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17
Skoda Octavia (III) 77-162 205/50R17 A33 R37 A14 A21 A57
5E 77-162 215/45R17 A11 R37 Car F24 Lim
e11*2007/46* 77-162 225/45R17 A33 R37 Npf S03
0243*00-19; 77-169 205/50R17 A33 M+S
e11*2007/46* 77-169 215/45R17 A11 M+S
0244*00-13 77-169 225/45R17 A33 M+S
Skoda Octavia (III) 63-110 205/50R17 A33 A14 A21 A58
5E 63-110 215/45R17 A13 Car F23 Lim
e11*2007/46* 63-110 225/45R17 A33 Npf S03
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/50R17 A33 A14 A21 A58
5E 63-110 215/45R17 A11 Car F23 Lim
e11*2007/46* 63-110 225/45R17 A33 Npf S03
0243*20-..;
e11*2007/46*
0244*14-..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 81-135 205/50R17 A33 R37 A14 A21 A57
5E 81-135 215/45R17 A11 R37 T87 T91 Car F24 Lim
e11*2007/46* 81-180 205/50R17 A33 M+S Npf S03
0243*20-..; 81-180 215/45R17 A11 M+S T87 T91
e11*2007/46* 81-180 225/45R17 A33
0244*14-..
ab Facelift 2017
Skoda Octavia Scout 103-118 205/50R17 M+S T93 A07 A12 A14
(II) 103-118 225/45R17 M+S T91 A21 A56 Car
1Z 103-118 225/50R17 A01 K1c KMV S03
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 205/50R17 A33 M+S A14 A21 A56
(III) 81-135 205/55R17 A12 M+S Car F24 S03
5E 81-135 215/50R17 A12 M+S
e11*2007/46* 81-135 225/45R17 A33 M+S
0243*00-19 81-135 225/50R17 A12
Skoda Superb (II) 77-147 205/50R17 A90 T93 A07 A14 A21
3T 77-191 205/50R17 A90 M+S T93 Car Lim V17
e11*2001/116* 77-191 225/45R17 A12 T94 S03
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/50R17 A91 A14 A21 A57
3T 88-206 215/55R17 A91 Car Lim V00
e11*2001/116* 88-206 225/50R17 A12 V17 S04
0326*32-..; 88-206 235/50R17 A12
e11*2007/46*
0014*22-..
Skoda Yeti 77-125 205/50R17 A33 M+S T89 T93 A07 A14 A21
5L 77-125 205/55R17 A12 M+S T91 T95 A57 S03
e11*2007/46*0010*.., 77-125 215/50R17 A12 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 A12 T90 T91 T93
77-125 225/50R17 A12
VW Beetle, /Cabrio (II) 77-162 205/55R17 A33 R37 A07 A14 A21
16 77-162 215/50R17 A12 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 215/55R17 A12 S03
77-162 225/50R17 A12
77-162 235/50R17 A12
VW Caddy (III) 51-125 205/50R17 K1a K2b T89 T93 A01 A07 A12
2K, 2KN 51-125 215/45R17 K1a K2b T87 T91 A14 A21 A57
e1*2001/116* 51-125 225/45R17 K1a K2b T91 T94 A59 V00 V17
0252*00-41; S03
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (III) Maxi 62-125 205/50R17 K1a T89 T93 A01 A07 A12
2K, 2KN 62-125 215/45R17 K1a T87 T91 A14 A21 A57
e1*2001/116* 62-125 225/45R17 K1a T91 T94 A67 V00 V17
0252*00-41; S03
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) 55-110 205/50R17 A91 K2b T89 T93 A01 A14 A21
2K, 2KN 55-110 225/45R17 A91 K2b T91 T94 A57 A59 V00
e1*2001/116* V17 S03
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-110 205/50R17 A91 K2b T89 T93 A01 A14 A21
2K, 2KN 55-110 225/45R17 A91 K2b T91 T94 A57 KMV V00
e1*2001/116* V17 S03
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
VW Caddy (IV) Maxi 55-110 205/50R17 A91 T93 A14 A21 A57
2K, 2KN 55-110 215/45R17 A31 T91 A67 V00 V17
e1*2001/116* 55-110 225/45R17 A91 T91 T94 S03
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/50R17 M+S T89 T93 A07 A12 A14
1T, 1t 75-130 215/50R17 M+S A21 KMV V17
e1*2001/116* 75-130 225/45R17 M+S S03
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/50R17 A12 A14 A21 A58
AU 85, 100 215/45R17 A90 F24 V17 S03
e1*2007/46*0623*10-.. 85, 100 225/45R17 A12
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/50R17 A12 A14 A21 A58
AU 85, 100 215/45R17 A90 F23 V17 S03
e1*2007/46*0623*10-.. 85, 100 225/45R17 A12
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 A12 R37 A07 A14 A21
1F 85-184 215/45R17 A33 R37 T87 T88 A58 B03 Cbo
e1*2001/116*0349*.. 85-184 215/50R17 A12 V17 S03
- incl. Facelift 2011 85-184 225/45R17 A12
85-184 235/45R17 A12 R70
85-191 205/50R17 A12 M+S
85-191 215/45R17 A33 M+S T87 T88
85-191 215/50R17 A12 M+S
85-191 225/45R17 A12 M+S
VW Golf (V) 55-169 205/50R17 A01 K1a K1b R37 A07 A12 A14
1K 55-169 215/45R17 R37 T87 T88 A21 V17 S03
e1*2001/116* 55-169 225/45R17 R03
0242*00-24 55-184 205/50R17 A01 K1a K1b M+S
55-184 215/45R17 M+S T87 T88
55-184 225/45R17 A01 K1a K1b
VW Golf (V) Variant 59-147 205/50R17 A01 K1a K2b K56 A07 A12 A14
1KM 59-147 215/45R17 A21 A58 Car
e1*2001/116* 59-147 225/45R17 A01 K1a K2b K56 V17 S03
0328*00-14
VW Golf (VI) 59-173 205/50R17 A07 A12 A14
1K 59-173 215/45R17 T87 T91 A21 Cbo Flh
e1*2001/116 59-173 225/45R17 V17 S03
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A07 A12 A14
1K 188-199 215/45R17 T87 T88 A21 Cbo Flh
e1*2001/116 188-199 225/45R17 V17 S03
*0242*33-..
VW Golf (VI) Variant 59-118 205/50R17 A07 A12 A14
1KM 59-118 215/45R17 T87 T88 A21 Car V17
e1*2001/116*0328*..; 59-118 225/45R17 S03
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-169 205/50R17 A12 A14 A21 A57
AU, AUV, 1K, 1KM 63-169 215/45R17 A90 Car F24 Flh
e1*2007/46*0623*..; 63-169 225/45R17 A12 KOV NoE
e1*2007/46*0627*..; 63-195 205/50R17 A12 M+S V00
e1*2007/46* 63-195 215/45R17 A90 M+S V17 S03
0490*05-..; 63-195 225/45R17 A12 M+S
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 205/50R17 A12 A14 A21 A58
AU, AUV, 1K, 1KM 63 - 90 215/45R17 A90 Car F23 Flh
e1*2007/46*0623*..; 63 - 90 225/45R17 A12 KOV NoE
e1*2007/46*0627*..; V17 S03
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) Alltrack 81-135 205/50R17 A33 A14 A21 A56
AUV 81-135 205/55R17 A12 Car F24 KMV
e1*2007/46*0627*.. 81-135 215/50R17 A12 S03
81-135 225/45R17 A33
VW Golf (VII) GTE 110 205/50R17 A12 A14 A21 A58
Hybrid 110 215/45R17 A90 F24 V17 S03
AU 110 225/45R17 A12
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206, 221 205/50R17 A12 A14 A21 A56
AU 206, 221 215/45R17 A90 F24 S03
e1*2007/46*0623*.. 206, 221 225/45R17 A12
- incl. Facelift 2017 206-228 205/50R17 A12 M+S
206-228 215/45R17 A90 M+S
206-228 225/45R17 A12 M+S
VW Golf (VII) R 213-228 205/50R17 A12 M+S A14 A21 A56
Variant 213-228 215/45R17 A90 M+S Car F24 S03
AUV 213-228 225/45R17 A12 M+S
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 205/50R17 A07 A12 A14
1KP 55-125 215/45R17 T87 T88 T91 A21 A58 V17
e1*2001/116*0304*..; 55-125 225/45R17 S03
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/50R17 A12 A14 A21 A58
AUV, 1KM 92, 110 215/45R17 A90 F24 V00 V17
e1*2007/46*0627*..; 92, 110 225/45R17 A12 S03
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 205/50R17 A12 A14 A21 A58
AUV, 1KM 63-85 215/45R17 A90 F23 V17 S03
e1*2007/46*0627*..; 63-85 225/45R17 A12
e1*2007/46*0492*08-..
VW Jetta 77 - 155 205/50R17 A07 A12 A14
16, 16H 77 - 155 215/45R17 A21 A58 Sth
e1*2007/46*0539*..; 77 - 155 225/45R17 S03
e1*2007/46*0584*..
VW Jetta 66-147 205/50R17 A01 K1a K2b K56 A07 A12 A14
1KM 66-147 215/45R17 A21 A58 Sth
e1*2001/116*0328*.. 66-147 225/45R17 A01 K1a K2b K56 V17 S03
VW Passat (V) 66-142 205/50R17 A01 K46 L02 A07 A12 A14
3B 66-142 215/45R17 T87 T88 T89 A21 Car Lim
e1*95/54*0043*.., 66-142 225/45R17 A01 K46 L02 V17 S03
e1*98/14*0043*..
VW Passat (V) 74-142 205/50R17 A01 K45 T89 T93 A07 A12 A14
3BG 74-142 215/45R17 T87 T88 T91 A21 Car Lim
e1*98/14*0157*.., 74-142 225/45R17 A01 K45 V17 S03
e1*2001/116*0157*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (V) W8 202 205/50R17 M+S T93 A07 A12 A14
3BS 202 215/45R17 M+S T91 A21 B03 B11
e1*98/14*0173*.., 202 225/45R17 M+S T90 T91 Car Lim S03
e1*2001/116*0173*..
VW Passat (VI) 75-147 205/50R17 A12 R37 A07 A14 A21
3C 75-147 215/45R17 A33 R37 T87 T88 T91 Lim V17 S03
e1*2001/116* 75-147 215/50R17 A12
0307*00-23 75-147 225/45R17 A12
75-147 235/45R17 A12 R70
VW Passat (VI) 184 205/50R17 A12 M+S A07 A14 A21
3C 184 215/45R17 A33 M+S T87 T88 T91 Lim V17 S03
e1*2001/116* 184 215/50R17 A12 M+S
0307*00-23 184 225/45R17 A12 M+S
184 235/45R17 A12 M+S R70
VW Passat (VI) 184 205/50R17 A12 M+S T93 A07 A14 A21
Variant 184 215/45R17 A33 M+S T91 Car S03
3C 184 215/50R17 A12 M+S T91
e1*2001/116* 184 225/45R17 A12 M+S T91
0307*00-23 184 235/45R17 A12 M+S R70
VW Passat (VI) 75-147 205/50R17 A12 R37 T89 T93 A07 A14 A21
Variant 75-147 215/45R17 A33 R37 T87 T88 T91 Car V17 S03
3C 75-147 215/50R17 A12 T90
e1*2001/116* 75-147 225/45R17 A12 T90
0307*00-23 75-147 235/45R17 A12 R70
VW Passat (VII) 77-155 205/50R17 A90 T89 T93 A07 A14 A21
3C, 3c 77-155 215/45R17 A33 T87 T91 Car Lim V17
e1*2001/116* 77-155 215/50R17 A12 T91 T95 VoA S03
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/50R17 A90 T89 T93 A07 A14 A21
3C, 3c 77-155 215/45R17 A33 T87 T91 Car KMV Lim
e1*2001/116* 77-155 215/50R17 A12 T91 T95 V17 VoA S03
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-206 215/50R17 A91 A14 A21 A57
3C 88-206 215/55R17 A91 Car Lim V00
e1*2001/116* 88-206 225/50R17 A12 V17 VoA S04
0307*37-.. 88-206 235/50R17 A12
- Limousine / Variant
ab MJ 2015 (B8/3G)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 11 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW T-ROC 85-140 205/55R17 A12 A14 A21
A1 85-140 205/60R17 A57 S04
e13*2007/46*1845*.. 85-140 215/50R17
85-140 215/55R17
85-140 225/50R17
VW Tiguan (I) 81-155 215/60R17 A07 A12 A14
5N 81-155 225/55R17 A21 KMV S04
e1*2001/116* 81-155 235/55R17
0450*00-23; 81-155 245/50R17
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/60R17 A07 A12 A14
5N 81-155 225/55R17 A21 S04
e1*2001/116* 81-155 235/55R17
0450*11-23; 81-155 245/50R17
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 215/60R17 A07 A12 A14
5N 81-155 225/55R17 A21 S04
e1*2001/116* 81-155 235/55R17
0450*00-10; 81-155 245/50R17 A01 K2b
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 215/65R17 A12 A14 A21
5N 85-176 225/60R17 A57 KOV S04
e1*2001/116* 85-176 225/65R17
0450*24-..; 85-176 235/60R17
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 85-176 215/65R17 A12 A14 A21
5N 85-176 225/60R17 A57 KMV S04
e1*2001/116* 85-176 225/65R17
0450*24-..; 85-176 235/60R17
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 205/50R17 A01 K1a K2b T89 T93 A07 A12 A14
1T 66-125 215/45R17 A01 K1a T87 T91 A21 A58 Npf
e1*2001/116* 66-125 225/45R17 A01 K1a K2b V17 S03
0211*00-22; 66-125 225/45R17 K1v K2h R09
e1*2007/46*
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 12 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-130 205/50R17 K2b T89 T93 A01 A07 A12
1T, 1t 66-130 215/45R17 K2b T91 A14 A21 A58
e1*2001/116* 66-130 225/45R17 K2b Npf V17 S03
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 K1a A01 A12 A14
1T 81-140 215/50R17 K1a A21 A58 V17
e1*2001/116* 81-140 215/55R17 K1a S04
0211*36-..; 81-140 225/50R17 K1a K2b K6g
e1*2007/46*0357*14-.. 81-140 235/50R17 K1c K2b K3c K6h
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 13 von 19
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa

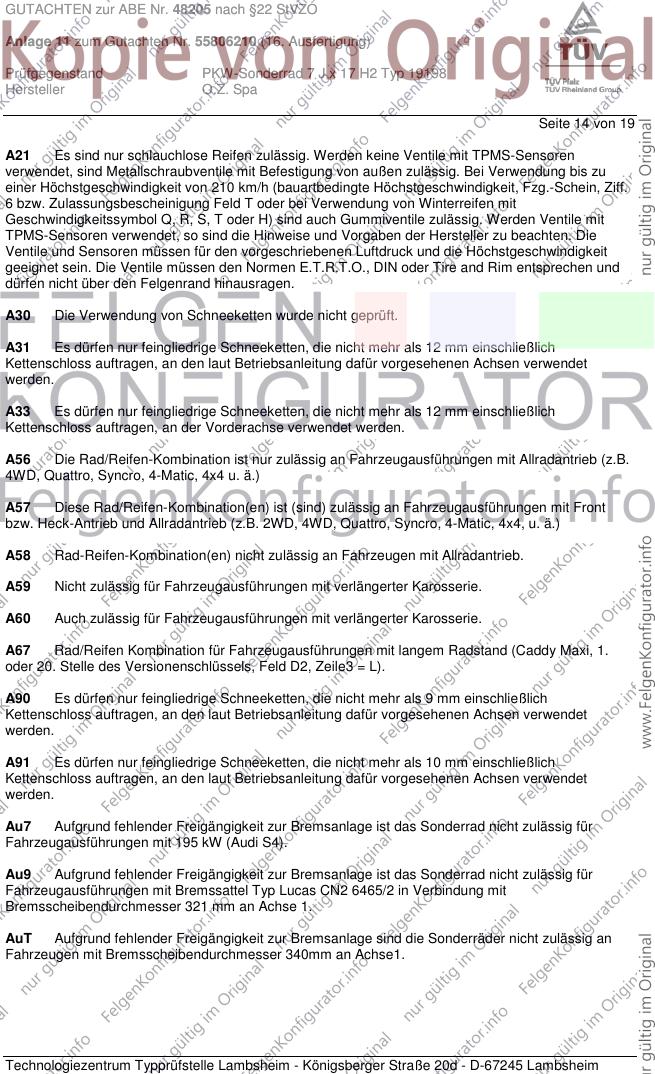

Seite 14 von 19
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa

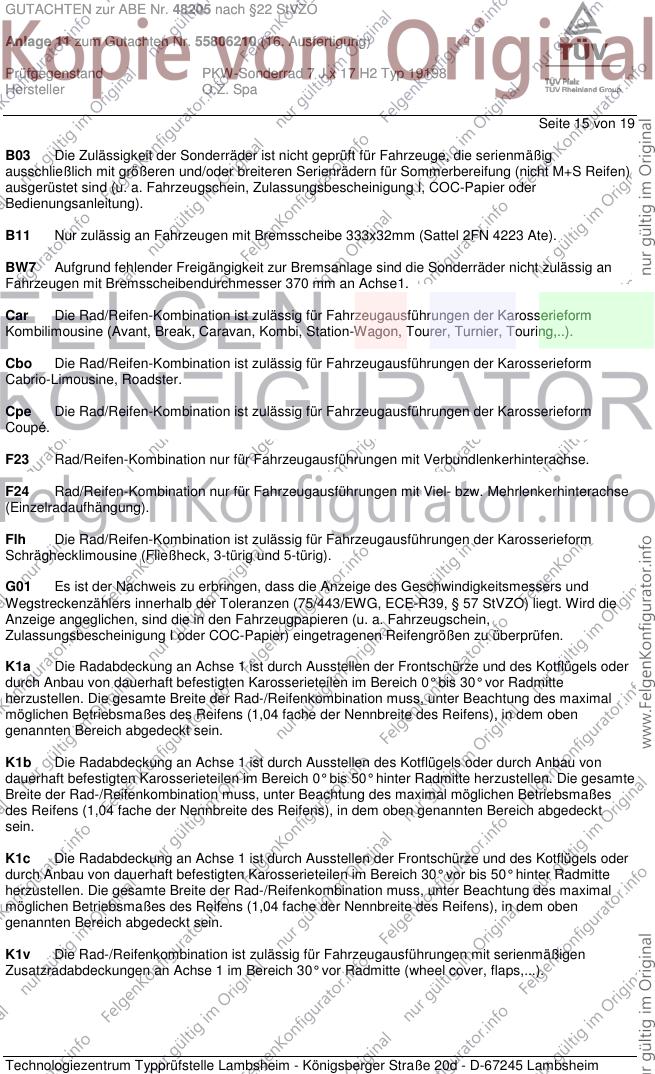

Seite 15 von 19
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 16 von 19
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa
Seite 17 von 19
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa

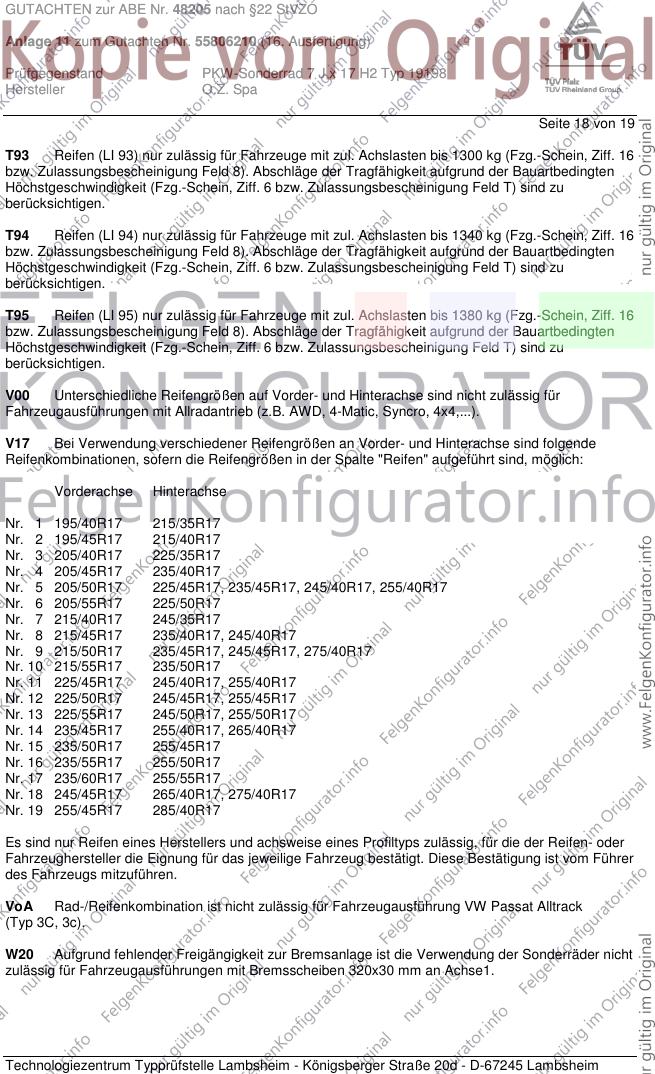

Seite 18 von 19
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48205 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55806210 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ 19198
Hersteller O.Z. Spa

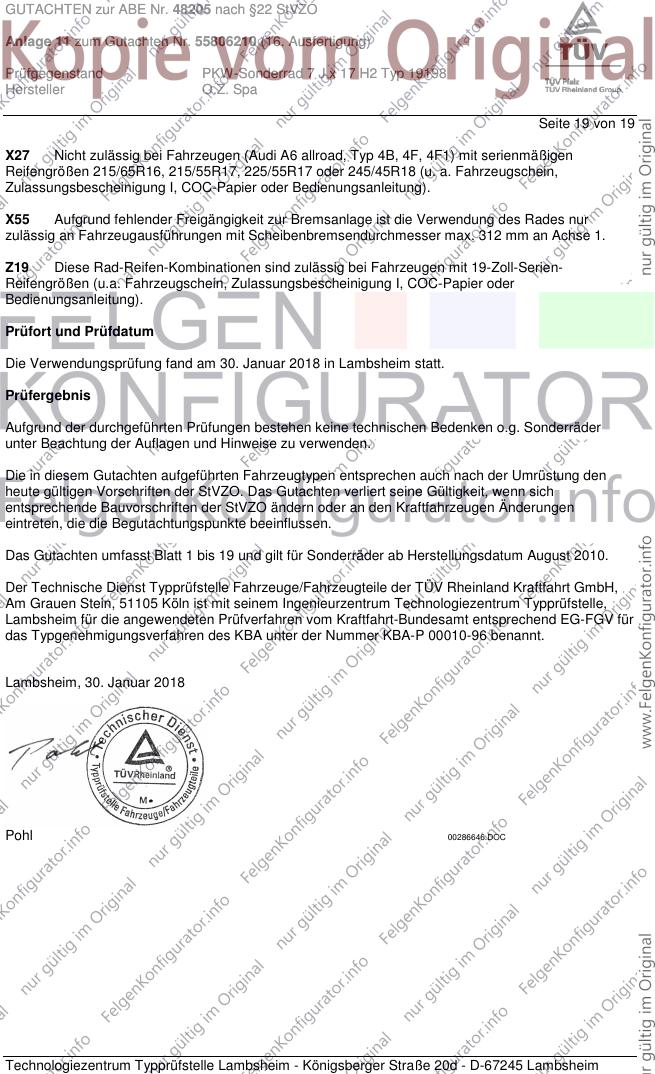

Seite 19 von 19
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. Januar 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum August 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Januar 2018
Pohl 00286646.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
