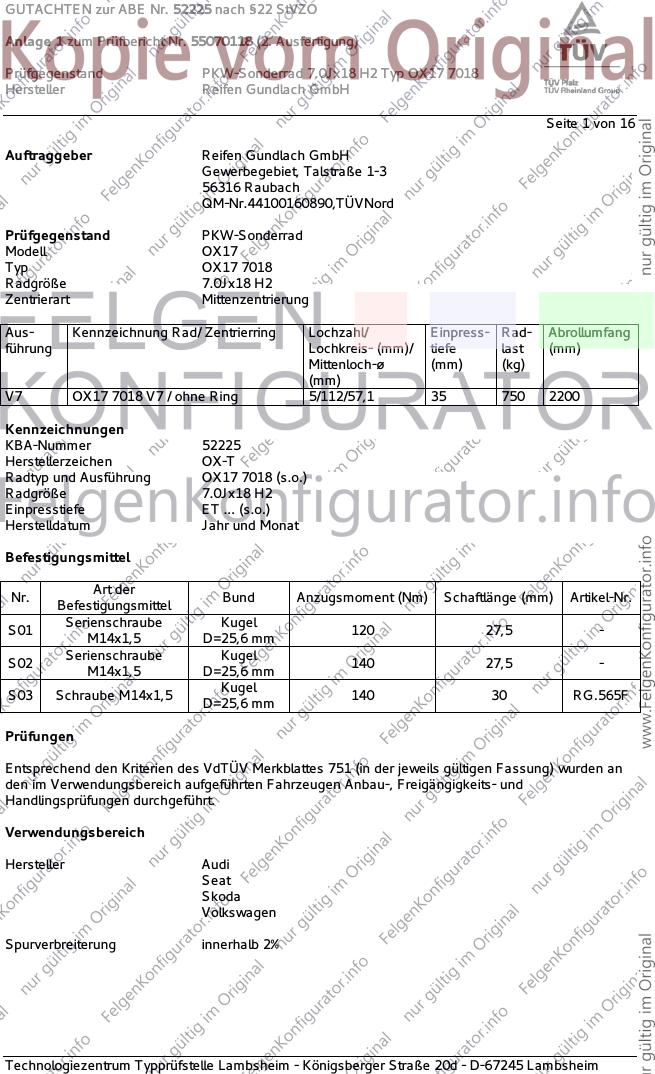

GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX17
Typ OX17 7018
Radgröße 7.0Jx18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V7 OX17 7018 V7 / ohne Ring 5/112/57,1 35 750 2200
Kennzeichnungen
KBA-Nummer 52225
Herstellerzeichen OX-T
Radtyp und Ausführung OX17 7018 (s.o.)
Radgröße 7.0Jx18 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Art der
Nr. Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
Serienschraube Kugel
S01 120 27,5 -
M14x1,5 D=25,6 mm
Serienschraube Kugel
S02 140 27,5 -
M14x1,5 D=25,6 mm
Kugel
S03 Schraube M14x1,5 140 30 RG.565F
D=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/45R18 T86 A12 A19 A57
8V 77-140 215/40R18 T85 T89 A99 Cbo F24
e1*2007/46*0607*.. Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Sportback 110 205/45R18 T90 A12 A19 A58
e-tron 110 215/40R18 A01 K1a K2b K3a K6g K8h T89 A99 F24 Flh
8V S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 77-140 205/45R18 T86 T90 A12 A19 A57
8V 77-140 215/40R18 A01 K1a K2b K3a K6g K8h T85 T89 A99 F24 Flh
e1*2007/46*0607*.. S01
- incl. Facelift 2016
Audi Q2 85, 110 215/50R18 K1a K2b A01 A12 A19
GA 85, 110 225/45R18 K1a K2b A58 A99 S02
e1*2007/46*1552*..
- Frontantrieb
Audi Q2 85, 110 215/50R18 A12 A19 A58
GA 85, 110 225/45R18 A99 KMV R92
e1*2007/46*1552*.. S02
- Frontantrieb
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 215/50R18 K1a K2b A01 A12 A19
GA 110, 140 225/45R18 K1a A56 A99 S02
e1*2007/46*1552*01-..
Audi Q2 Quattro 110, 140 215/50R18 A12 A19 A56
GA 110, 140 225/45R18 A99 KMV R92
e1*2007/46*1552*01-.. S02
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 215/50R18 A13 A19 A57 A99
8U, 8U1 88-162 215/55R18 A13 S03
e1*2007/46*0591*..; 88-162 225/45R18 A13
e13*2007/46*1163*.. 88-162 225/50R18 A33
88-162 235/50R18 A12
Audi Q3 (I) 88-162 215/50R18 A13 A19 A57 A99
8U, 8U1 88-162 215/55R18 A13 KMV S03
e1*2007/46*0591*..; 88-162 225/45R18 A13
e13*2007/46*1163*.. 88-162 225/50R18 A33
- mit Radhaus- 88-162 235/50R18 A12
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

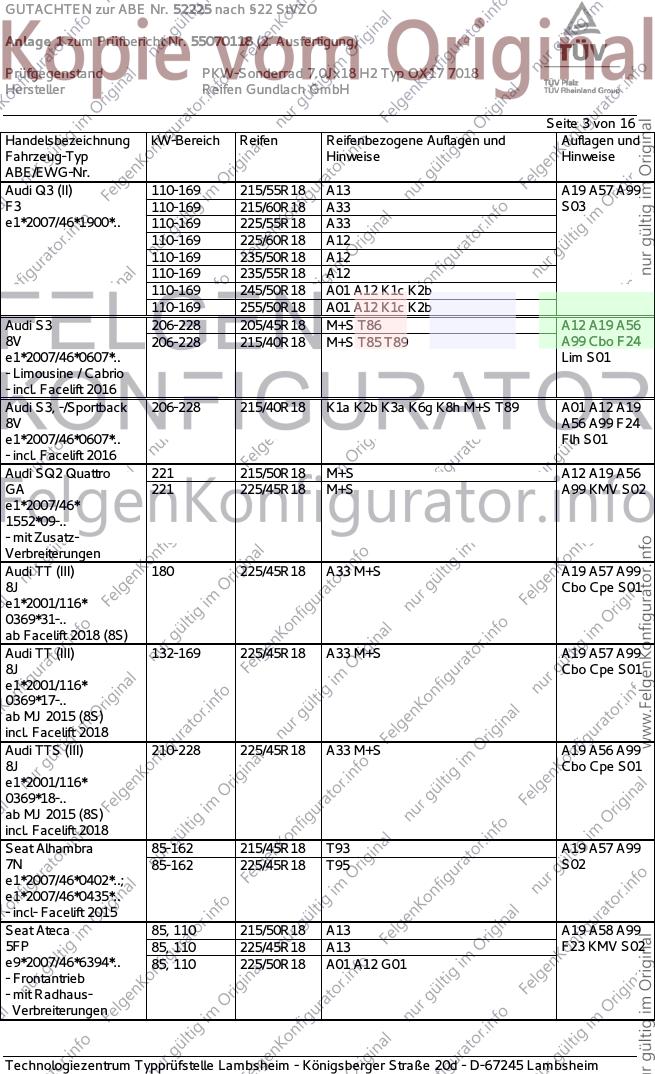

GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 (II) 110-169 215/55R18 A13 A19 A57 A99
F3 110-169 215/60R18 A33 S03
e1*2007/46*1900*.. 110-169 225/55R18 A33
110-169 225/60R18 A12
110-169 235/50R18 A12
110-169 235/55R18 A12
110-169 245/50R18 A01 A12 K1c K2b
110-169 255/50R18 A01 A12 K1c K2b
Audi S3 206-228 205/45R18 M+S T86 A12 A19 A56
8V 206-228 215/40R18 M+S T85 T89 A99 Cbo F24
e1*2007/46*0607*.. Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 215/40R18 K1a K2b K3a K6g K8h M+S T89 A01 A12 A19
8V A56 A99 F24
e1*2007/46*0607*.. Flh S01
- incl. Facelift 2016
Audi SQ2 Quattro 221 215/50R18 M+S A12 A19 A56
GA 221 225/45R18 M+S A99 KMV S02
e1*2007/46*
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (III) 180 225/45R18 A33 M+S A19 A57 A99
8J Cbo Cpe S01
e1*2001/116*
0369*31-..
ab Facelift 2018 (8S)
Audi TT (III) 132-169 225/45R18 A33 M+S A19 A57 A99
8J Cbo Cpe S01
e1*2001/116*
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TTS (III) 210-228 225/45R18 A33 M+S A19 A56 A99
8J Cbo Cpe S01
e1*2001/116*
0369*18-..
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Alhambra 85-162 215/45R18 T93 A19 A57 A99
7N 85-162 225/45R18 T95 S02
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl- Facelift 2015
Seat Ateca 85, 110 215/50R18 A13 A19 A58 A99
5FP 85, 110 225/45R18 A13 F23 KMV S02
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 215/50R18 K1c K2b A01 A12 A19
5FP 85, 110 225/45R18 K1a K1b A58 A99 F23
e9*2007/46*6394*.. 85, 110 225/50R18 G01 K1c K2b KOV S02
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 215/50R18 A13 A19 A56 A99
5FP 110, 140 225/45R18 A13 F24 KMV S02
e9*2007/46*6394*.. 110, 140 225/50R18 A01 A12 K2b
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/45R18 A13 A19 A56 A99
5FP 221 225/50R18 A01 A12 K2b BW7 F24 S02
e9*2007/46*6394*11-..
Seat Leon 81-140 205/45R18 A12 A19 A99
5F 81-140 215/40R18 A01 K1a K2b K6j T85 T89 Car F24 Flh
e9*2007/46*0094*.. KOV S01
Seat Leon 63 - 110 205/45R18 A12 A19 A58
5F 63 - 110 215/40R18 A01 K1a K2b A99 Car F23
e9*2007/46*0094*.. Flh KOV S01
Seat Leon Cupra 195,206 205/45R18 A12 A19 A57
5F 195,206 215/40R18 A01 K1a K2b K6j T85 T89 A99 BW7 Car
e9*2007/46*0094*.. 195,206 215/40R18 A01 K1v K2h K6j T85 T89 F24 Flh S01
Seat Leon X-Perience 81-135 215/45R18 K6j K6y A01 A12 A19
5F 81-135 225/45R18 K6g K6i K6j K6y K8h A56 A99 Car
e9*2007/46*0094*.. F24 KMV S01
Seat Tarraco 110, 140 215/55R18 A13 T95 T99 A19 A57 A99
KN 110, 140 215/60R18 A33 T98 S02
e9*2007/46*6666*.. 110, 140 225/55R18 A91 T02 T98
110, 140 225/60R18 A12
110, 140 235/50R18 A12 T01 T97
110, 140 235/55R18 A12
110, 140 245/50R18 A01 A12 K1a K1b
110, 140 255/50R18 A01 A12 K1c K2b K6w
Skoda Karoq 85, 110 215/50R18 K1c K2b A01 A12 A19
NU 85, 110 225/45R18 K1a K1b A58 A99 F23
e8*2007/46*0272*.. 85, 110 225/50R18 G01 K1c K2b KOV S02
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 215/50R18 A13 M+S A19 A56 A99
NU 110, 140 225/45R18 A13 F24 KMV S02
e8*2007/46*0272*.. 110, 140 225/50R18 A01 A12 K1a K1b K2b
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

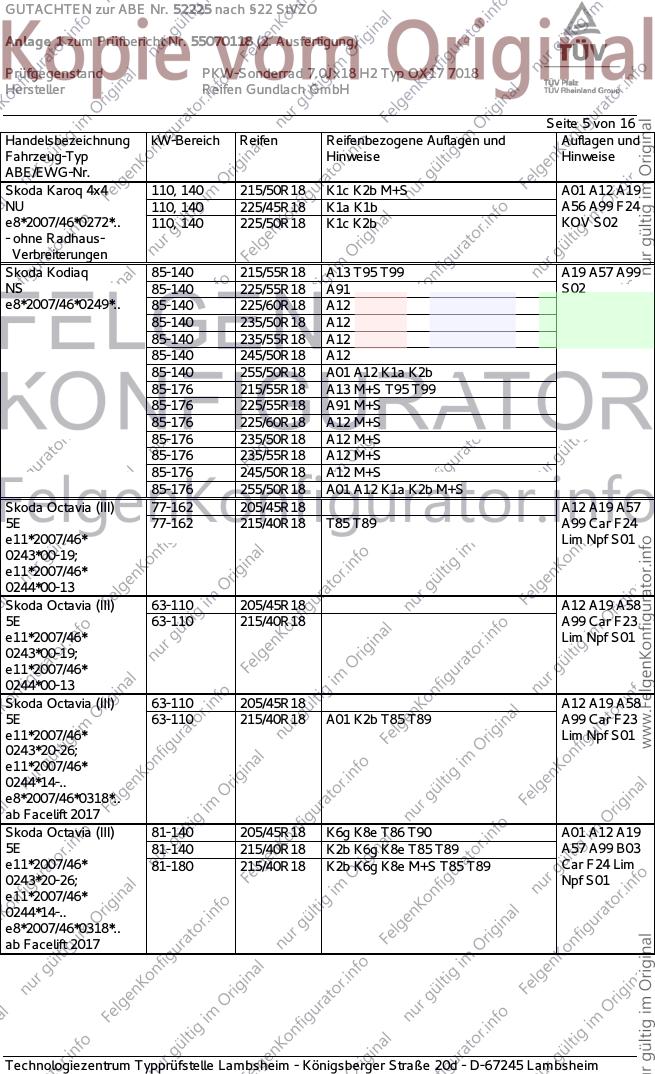

GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq 4x4 110, 140 215/50R18 K1c K2b M+S A01 A12 A19
NU 110, 140 225/45R18 K1a K1b A56 A99 F24
e8*2007/46*0272*.. 110, 140 225/50R18 K1c K2b KOV S02
- ohne Radhaus-
Verbreiterungen
Skoda Kodiaq 85-140 215/55R18 A13 T95 T99 A19 A57 A99
NS 85-140 225/55R18 A91 S02
e8*2007/46*0249*.. 85-140 225/60R18 A12
85-140 235/50R18 A12
85-140 235/55R18 A12
85-140 245/50R18 A12
85-140 255/50R18 A01 A12 K1a K2b
85-176 215/55R18 A13 M+S T95 T99
85-176 225/55R18 A91 M+S
85-176 225/60R18 A12 M+S
85-176 235/50R18 A12 M+S
85-176 235/55R18 A12 M+S
85-176 245/50R18 A12 M+S
85-176 255/50R18 A01 A12 K1a K2b M+S
Skoda Octavia (III) 77-162 205/45R18 A12 A19 A57
5E 77-162 215/40R18 T85 T89 A99 Car F24
e11*2007/46* Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/45R18 A12 A19 A58
5E 63-110 215/40R18 A99 Car F23
e11*2007/46* Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/45R18 A12 A19 A58
5E 63-110 215/40R18 A01 K2b T85 T89 A99 Car F23
e11*2007/46* Lim Npf S01
0243*20-26;
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/45R18 K6g K8e T86 T90 A01 A12 A19
5E 81-140 215/40R18 K2b K6g K8e T85 T89 A57 A99 B03
e11*2007/46* 81-180 215/40R18 K2b K6g K8e M+S T85 T89 Car F24 Lim
0243*20-26; Npf S01
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda 103-118 225/45R18 K1c A01 A12 A19
Octavia Scout (II) A56 A99 Car
1Z KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda 81-135 215/45R18 M+S A12 A19 A56
Octavia Scout (III) 81-135 225/45R18 A99 Car F24
5E S01
e11*2007/46*
0243*00-19
Skoda 110-140 215/45R18 M+S A12 A19 A56
Octavia Scout (III) 110-140 225/45R18 A01 K4i K6g K6w K8e K9v A99 Car F24
5E S01
e11*2007/46*
0243*21-26
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (III) 88-206 215/45R18 A91 T89 T93 A19 A57 A99
3T 88-206 215/50R18 A12 Car Lim S02
e11*2001/116* 88-206 225/45R18 A12
0326*32-45;
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77-125 215/45R18 T89 T93 A12 A19 A57
5L 77-125 225/45R18 T91 T95 A99 S01
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Arteon 110-206 215/50R18 A90 M+S A19 A57 A99
3H 110-206 225/45R18 A33 M+S S02
e1*2007/46*1725*.. 110-206 225/50R18 A12 M+S
VW Beetle, /Cabrio (II) 77-162 215/45R18 A12 A19 A58
16 77-162 215/50R18 A01 K1a K1b A99 Cbo Flh
e1*2007/46*0539*.. 77-162 225/45R18 S01
VW E-Golf (VII) 85, 100 205/45R18 T86 T90 A12 A19 A58
AU 85, 100 215/40R18 A01 K1a K2b K3c T89 A99 F24 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/45R18 T86 T90 A12 A19 A58
AU 85, 100 215/40R18 A01 K1a K2b K3c T89 A99 F23 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW Golf (VI) 59-173 205/45R18 K1a K2b T86 T90 A01 A12 A19
1K 59-173 215/40R18 K1c K2b K3a K6g K8d T85 T89 A99 S01
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) R 188-199 205/45R18 T86 T90 A12 A19 A99
1K 188-199 215/40R18 A01 K1c K2b K3a K6g K8d T85 T89 S01
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/45R18 K1a K2b K6g T86 T90 A01 A12 A19
1KM 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 A99 Car S01
e1*2001/116*0328*..;
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-110 205/45R18 A12 A19 A58
AU, AUV, 1K, 1KM 63-110 215/40R18 A01 K1a K2b K3c A99 Car F23
e1*2007/46*0623*..; Flh KOV NoE
e1*2007/46*0627*..; S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 205/45R18 T86 T90 A12 A19 A57
AU, AUV, 1K, 1KM 63-169 215/40R18 A01 K1a K2b K3c T85 T89 A99 Car F24
e1*2007/46*0623*..; 63-213 215/40R18 K1a K2b K3c M+S T85 T89 Flh KOV NoE
e1*2007/46*0627*..; S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 205/45R18 T86 T90 A12 A19 A56
AUV 81-135 215/45R18 A99 Car F24
e1*2007/46*0627*.. 81-135 225/45R18 A01 K6g K6i K6w K8e KMV S01
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/45R18 T86 T90 A12 A19 A58
Hybrid 110 215/40R18 A01 K1a K2b K3c T89 A99 F24 S01
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206, 221 205/45R18 T86 T90 A12 A19 A56
AU 206, 221 215/40R18 A01 K1a K2b K3c T89 A99 F24 S01
e1*2007/46*0623*.. 206-228 205/45R18 M+S T86 T90
- incl. Facelift 2017 206-228 215/40R18 A01 K1a K2b K3c M+S T89
VW Golf (VII) R 213-228 215/40R18 A01 K1a K2b K3c M+S T89 A12 A19 A56
Variant A99 Car F24
AUV S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 205/45R18 T86 T90 A12 A19 A58
AUV, 1KM 63-110 215/40R18 A01 K1a K2b K3c T85 T89 A99 F24 S01
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH

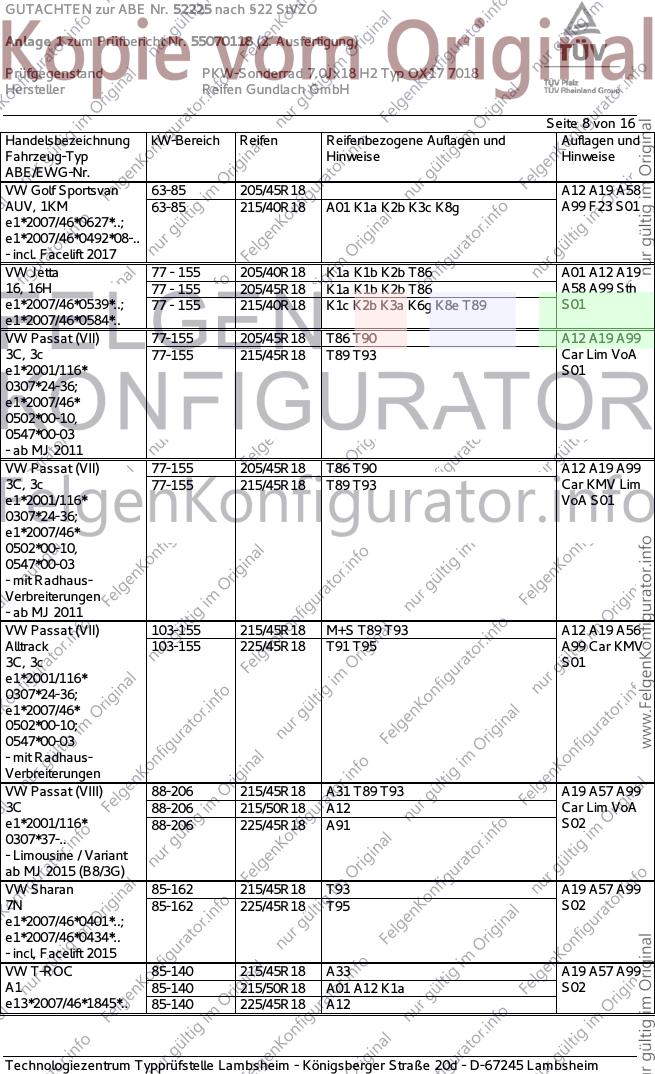

Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-85 205/45R18 A12 A19 A58
AUV, 1KM 63-85 215/40R18 A01 K1a K2b K3c K8g A99 F23 S01
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 77 - 155 205/40R18 K1a K1b K2b T86 A01 A12 A19
16, 16H 77 - 155 205/45R18 K1a K1b K2b T86 A58 A99 Sth
e1*2007/46*0539*..; 77 - 155 215/40R18 K1c K2b K3a K6g K8e T89 S01
e1*2007/46*0584*..
VW Passat (VII) 77-155 205/45R18 T86 T90 A12 A19 A99
3C, 3c 77-155 215/45R18 T89 T93 Car Lim VoA
e1*2001/116* S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/45R18 T86 T90 A12 A19 A99
3C, 3c 77-155 215/45R18 T89 T93 Car KMV Lim
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) 103-155 215/45R18 M+S T89 T93 A12 A19 A56
Alltrack 103-155 225/45R18 T91 T95 A99 Car KMV
3C, 3c S01
e1*2001/116*
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 215/45R18 A31 T89 T93 A19 A57 A99
3C 88-206 215/50R18 A12 Car Lim VoA
e1*2001/116* 88-206 225/45R18 A91 S02
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Sharan 85-162 215/45R18 T93 A19 A57 A99
7N 85-162 225/45R18 T95 S02
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl, Facelift 2015
VW T-ROC 85-140 215/45R18 A33 A19 A57 A99
A1 85-140 215/50R18 A01 A12 K1a S02
e13*2007/46*1845*.. 85-140 225/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 215/50R18 A13 A19 A57 A99
5N 81-155 215/55R18 A13 KMV S02
e1*2001/116* 81-155 225/50R18 A13
0450*00-23; 81-155 235/50R18 A13
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/50R18 A13 A19 A57 A99
5N 81-155 215/55R18 A13 S02
e1*2001/116* 81-155 225/50R18 A13
0450*11-23; 81-155 235/50R18 A01 A13 K1a K1b K2b
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 215/50R18 A13 A19 A57 A99
5N 81-155 215/55R18 A13 S02
e1*2001/116* 81-155 225/50R18 A01 A13 K2b
0450*00-10; 81-155 235/50R18 A01 A13 K1a K1b K2b
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 215/55R18 A13 A19 A57 A99
5N 85-176 215/60R18 A33 KOV S02
e1*2001/116* 85-176 225/55R18 A33
0450*24-..; 85-176 225/60R18 A12
e1*2007/46* 85-176 235/50R18 A12
0487*15-.. 85-176 235/55R18 A12
- ab Modell 2016 85-176 245/50R18 A01 A12 K1c K2b
85-176 255/50R18 A01 A12 K1c K2b
VW Tiguan (II) 110-176 215/55R18 A13 A19 A57 A99
Allspace 110-176 215/60R18 A33 KOV S02
5N 110-176 225/55R18 A33
e1*2001/116* 110-176 225/60R18 A12
0450*31-.. 110-176 235/50R18 A12
110-176 235/55R18 A12
110-176 245/50R18 A01 A12 K1c K2b
110-176 255/50R18 A01 A12 K1c K2b
VW Tiguan (II) 110-176 215/55R18 A13 A19 A57 A99
Allspace R-Line 110-176 215/60R18 A33 KMV S02
5N 110-176 225/55R18 A33
e1*2001/116* 110-176 225/60R18 A12
0450*31-.. 110-176 235/50R18 A12
- mit Radhaus- 110-176 235/55R18 A12
Verbreiterungen 110-176 245/50R18 A12
110-176 255/50R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH

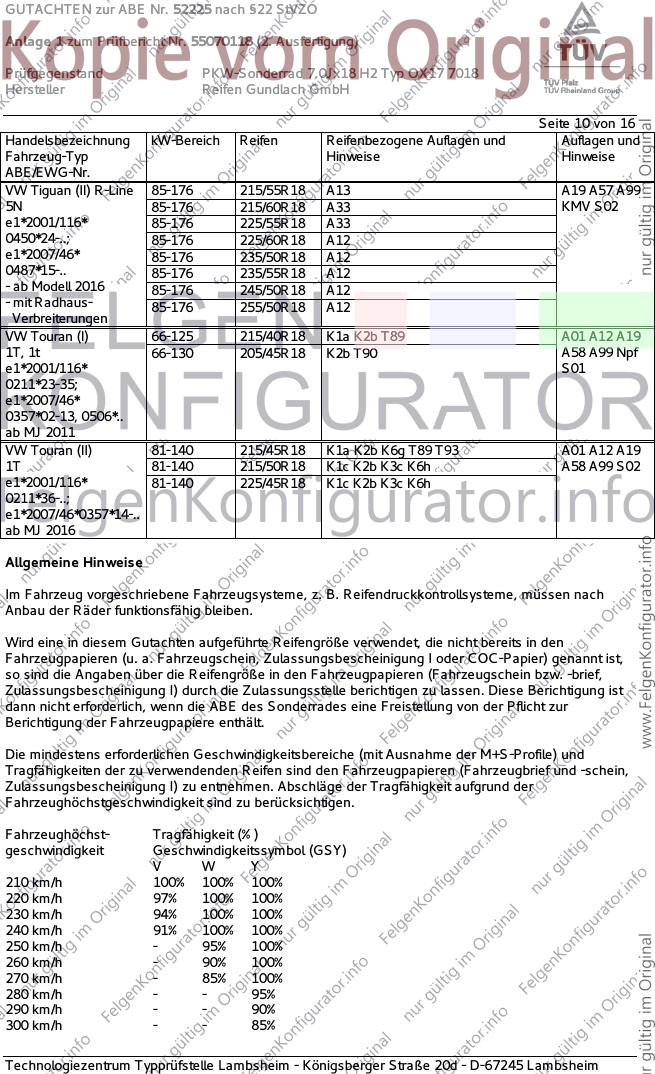

Seite 10 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) R-Line 85-176 215/55R18 A13 A19 A57 A99
5N 85-176 215/60R18 A33 KMV S02
e1*2001/116* 85-176 225/55R18 A33
0450*24-..; 85-176 225/60R18 A12
e1*2007/46* 85-176 235/50R18 A12
0487*15-.. 85-176 235/55R18 A12
- ab Modell 2016 85-176 245/50R18 A12
- mit Radhaus- 85-176 255/50R18 A12
Verbreiterungen
VW Touran (I) 66-125 215/40R18 K1a K2b T89 A01 A12 A19
1T, 1t 66-130 205/45R18 K2b T90 A58 A99 Npf
e1*2001/116* S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 215/45R18 K1a K2b K6g T89 T93 A01 A12 A19
1T 81-140 215/50R18 K1c K2b K3c K6h A58 A99 S02
e1*2001/116* 81-140 225/45R18 K1c K2b K3c K6h
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH

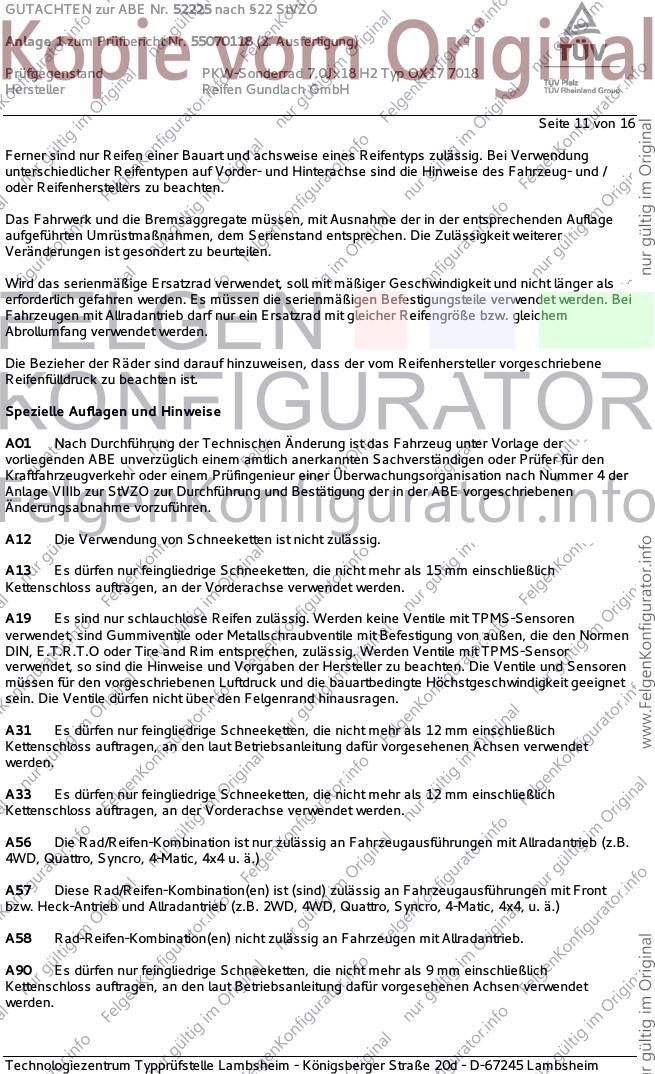

Seite 11 von 16
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH

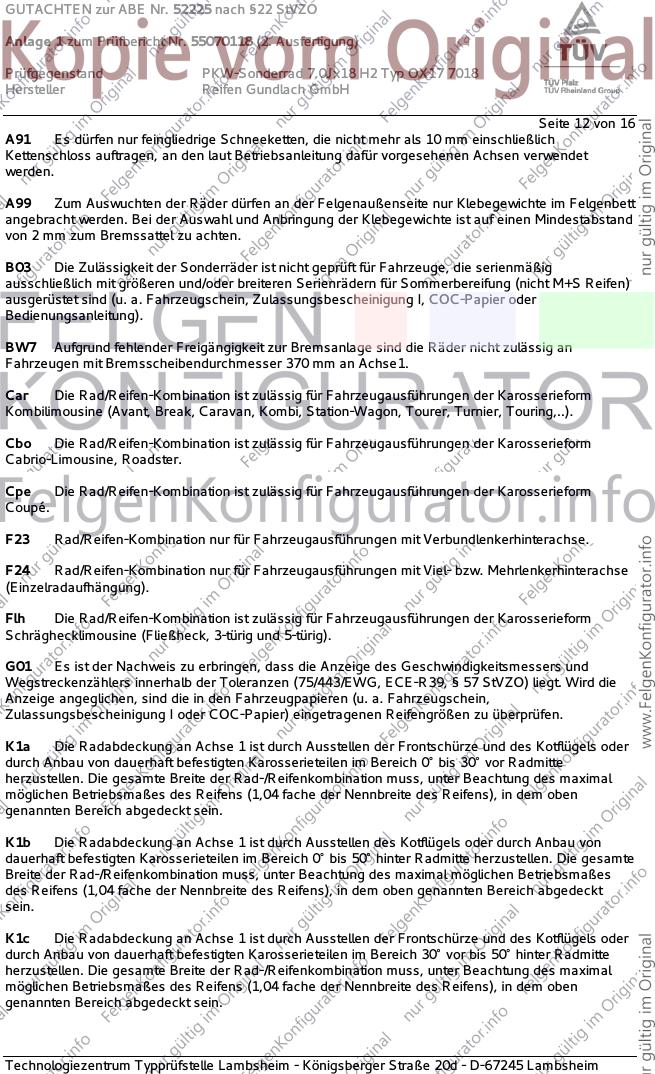

Seite 12 von 16
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 13 von 16
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH

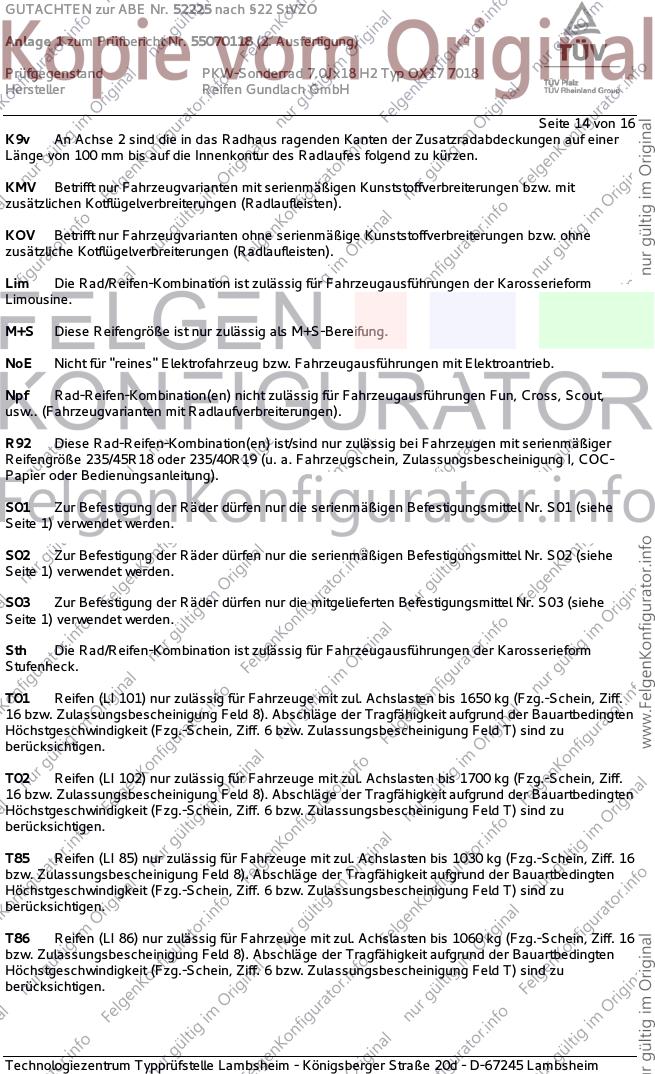

Seite 14 von 16
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH
Seite 15 von 16
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Juli 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52225 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55070118 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx18 H2 Typ OX17 7018
Hersteller Reifen Gundlach GmbH

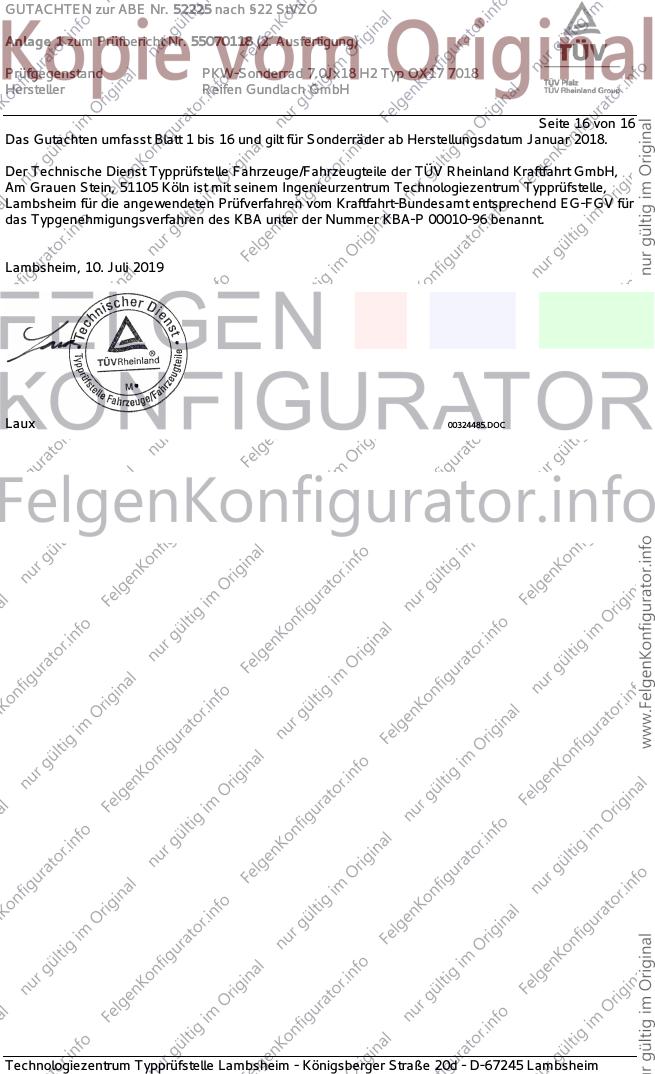

Seite 16 von 16
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Januar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Juli 2019
Laux 00324485.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
