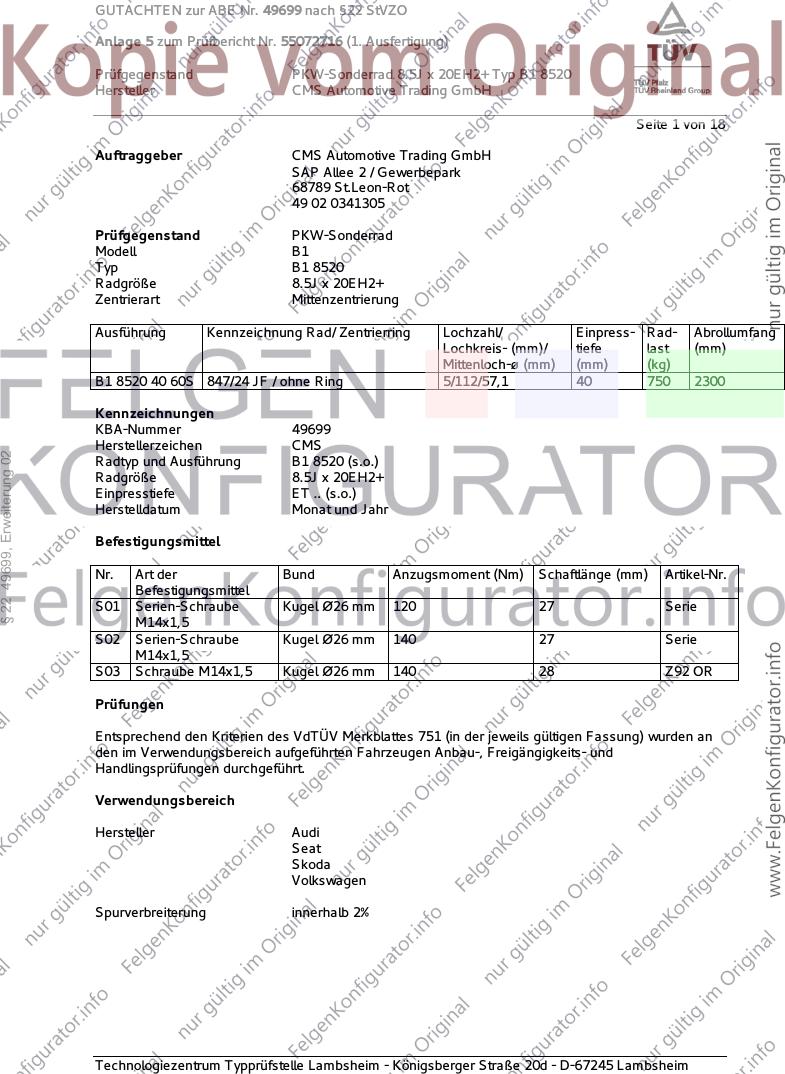

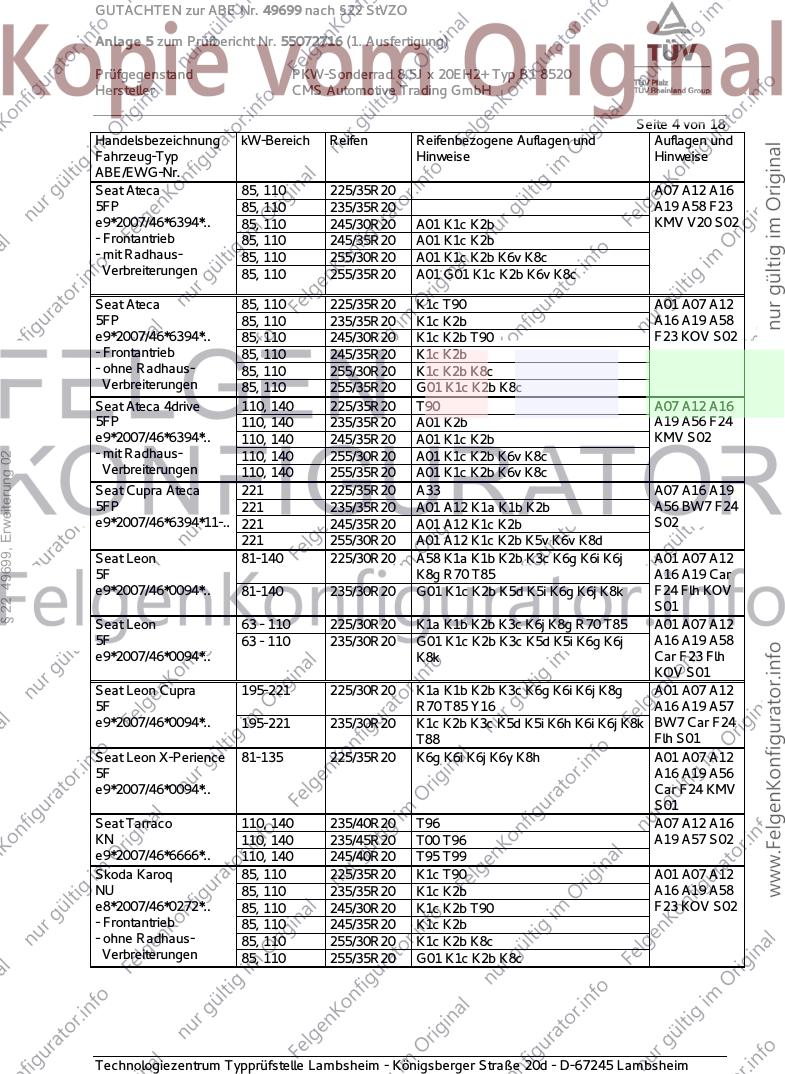

GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 1 von 18
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell B1
Typ B1 8520
Radgröße 8.5J x 20EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
B1 8520 40 60S 847/24 JF / ohne Ring 5/112/57,1 40 750 2300
Kennzeichnungen
KBA-Nummer 49699
Herstellerzeichen CMS
§ 22 49699, Erweiterung 02
Radtyp und Ausführung B1 8520 (s.o.)
Radgröße 8.5J x 20EH2+
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Serien-Schraube Kugel Ø26 mm 120 27 Serie
M14x1,5
S02 Serien-Schraube Kugel Ø26 mm 140 27 Serie
M14x1,5
S03 Schraube M14x1,5 Kugel Ø26 mm 140 28 Z92 OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 225/30R20 K1a K2b R70 T85 A01 A07 A12
8V 77-140 235/30R20 G90 K1a K2b T88 A16 A19 A57
e1*2007/46*0607*.. Cbo F24 Lim
- Limousine / Cabrio S01
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A07 A12
8P A16 A19 A58
e1*2001/116*0456*.. Cbo S01
Audi A3, -/Sportback 184-195 235/30R20 G01 K1c K2b K46 K56 T88 A01 A07 A12
8P, 8PA A16 A19 Flh
e1*2001/116*0217*.., LK6 S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A07 A12
8P, 8PA, 8PB A16 A19 A58
e1*2001/116*0217*..; Flh S01
e1*2001/116*0241*..;
§ 22 49699, Erweiterung 02
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 225/30R20 Flh K1c K2b K3a K4i K5d K6g K8h A01 A07 A12
8V R70 T85 A16 A19 A57
e1*2007/46*0607*.. 77-140 225/30R20 K1c K2b K3a K4i K5d K6g K8h R70 F24 S01
- incl. Facelift 2016 T85 Y84
77-140 235/30R20 Flh G90 K1c K2b K3a K4i K5d K6h
K7d K8m T88
Audi A6 -/Avant 89-213 255/30R20 K1b K2b R70 T92 A01 A07 A12
4F, 4F1 A16 A19 Car
e1*2001/116*0254*.., Lim NBF X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 T95 A07 A12 A16
4F, 4F1 120-257 255/35R20 A01 K42 K46 T97 A19 W19 X28
e1*2001/116*0254*..; S01
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 R37 T91 T95 A07 A12 A16
4E 154-257 245/40R20 R37 T95 T99 X72 A19 B60 BnK
e1*2001/116*0198*.., 154-257 245/40R20 A01 G01 R37 T95 T99 Lim NBF S01
e1*2001/116*0246*.. 154-331 255/35R20 T93 T97
Audi Q2 85, 110 225/35R20 K1a K2b A01 A07 A12
GA 85, 110 235/30R20 K1c K2b A16 A19 A58
e1*2007/46*1552*.. 85, 110 235/35R20 K1c K2b V20 S02
- Frontantrieb 85, 110 245/30R20 K1c K2b K8f
85, 110 245/35R20 K1c K2b K8f
85, 110 255/30R20 K2c K8f R03
Audi Q2 85, 110 225/35R20 A07 A12 A16
GA 85, 110 235/30R20 A19 A58 KMV
e1*2007/46*1552*.. 85, 110 235/35R20 R92 V20 S02
- Frontantrieb 85, 110 245/30R20 A01 K1a K1b K2b K8f
- mit Zusatz- 85, 110 245/35R20 A01 K1a K1b K2b K8f
Verbreiterungen 85, 110 255/30R20 A01 K2c K8f R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 Quattro 110, 140 225/35R20 K1a K2b T90 A01 A07 A12
GA 110, 140 235/35R20 K1c K2b T92 A16 A19 A56
e1*2007/46*1552*01-.. 110, 140 245/30R20 K1c K2b K6w K8c T90 S02
110, 140 245/35R20 K1c K2b K6w K8c
Audi Q2 Quattro 110, 140 225/35R20 T90 A07 A12 A16
GA 110, 140 235/35R20 T92 A19 A56 KMV
e1*2007/46*1552*01-.. 110, 140 245/30R20 A01 K1a K1b K2b K6w K8c T90 R92 S02
- mit Zusatz- 110, 140 245/35R20 A01 K1a K1b K2b K6w K8c
Verbreiterungen
Audi Q3 (I) 88-162 225/35R20 T90 A12 A16 A19
8U, 8U1 88-162 235/35R20 T92 A57 S03
e1*2007/46*0591*..; 88-162 245/30R20
e13*2007/46*1163*.. 88-162 245/35R20
Audi Q3 (I) 88-162 225/35R20 T90 A12 A16 A19
8U, 8U1 88-162 235/35R20 T92 A57 KMV S03
e1*2007/46*0591*..; 88-162 245/30R20
§ 22 49699, Erweiterung 02
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus-
Verbreiterungen
Audi Q3 (II) 110-169 235/40R20 A12 A16 A19
F3 110-169 235/45R20 A57 S03
e1*2007/46*1900*.. 110-169 245/40R20
Audi S3 206-228 235/30R20 K1a K2b T88 A01 A07 A12
8V A16 A19 A56
e1*2007/46*0607*.. Cbo F24 Lim
- Limousine / Cabrio S01
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6h K7d A01 A07 A12
8V K8m T88 A16 A19 A56
e1*2007/46*0607*.. F24 Flh S01
- incl. Facelift 2016
Audi SQ2 Quattro 221 235/35R20 A07 A12 A16
GA 221 245/30R20 A01 K1a K1b K2b K6w K8c T90 A19 A56 KMV
e1*2007/46* 221 245/35R20 A01 K1a K1b K2b K6w K8c S02
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-155 235/30R20 K1a K46 K56 T88 A01 A07 A12
8J 118-184 245/30R20 K1a K1b K2b K44 K46 K56 A16 A19 A57
e1*2001/116* 118-184 255/30R20 K1c K2b K44 K46 K56 Cbo Cpe S01
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 235/30R20 K6g T88 A01 A07 A12
8J 132-169 245/30R20 K1a K2b K6g K8c A16 A19 A57
e1*2001/116* 132-169 255/30R20 K1a K2b K6g K8c Cbo Cpe S01
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 225/35R20 A07 A12 A16
5FP 85, 110 235/35R20 A19 A58 F23
e9*2007/46*6394*.. 85, 110 245/30R20 A01 K1c K2b KMV V20 S02
- Frontantrieb 85, 110 245/35R20 A01 K1c K2b
- mit Radhaus- 85, 110 255/30R20 A01 K1c K2b K6v K8c
Verbreiterungen 85, 110 255/35R20 A01 G01 K1c K2b K6v K8c
Seat Ateca 85, 110 225/35R20 K1c T90 A01 A07 A12
5FP 85, 110 235/35R20 K1c K2b A16 A19 A58
e9*2007/46*6394*.. 85, 110 245/30R20 K1c K2b T90 F23 KOV S02
- Frontantrieb 85, 110 245/35R20 K1c K2b
- ohne Radhaus- 85, 110 255/30R20 K1c K2b K8c
Verbreiterungen 85, 110 255/35R20 G01 K1c K2b K8c
Seat Ateca 4drive 110, 140 225/35R20 T90 A07 A12 A16
5FP 110, 140 235/35R20 A01 K2b A19 A56 F24
e9*2007/46*6394*.. 110, 140 245/35R20 A01 K1c K2b KMV S02
- mit Radhaus-
§ 22 49699, Erweiterung 02
110, 140 255/30R20 A01 K1c K2b K6v K8c
Verbreiterungen 110, 140 255/35R20 A01 K1c K2b K6v K8c
Seat Cupra Ateca 221 225/35R20 A33 A07 A16 A19
5FP 221 235/35R20 A01 A12 K1a K1b K2b A56 BW7 F24
e9*2007/46*6394*11-.. 221 245/35R20 A01 A12 K1c K2b S02
221 255/30R20 A01 A12 K1c K2b K5v K6v K8d
Seat Leon 81-140 225/30R20 A58 K1a K1b K2b K3c K6g K6i K6j A01 A07 A12
5F K8g R70 T85 A16 A19 Car
e9*2007/46*0094*.. 81-140 235/30R20 G01 K1c K2b K5d K5i K6g K6j K8k F24 Flh KOV
S01
Seat Leon 63 - 110 225/30R20 K1a K1b K2b K3c K6j K8g R70 T85 A01 A07 A12
5F 63 - 110 235/30R20 G01 K1c K2b K3c K5d K5i K6g K6j A16 A19 A58
e9*2007/46*0094*.. K8k Car F23 Flh
KOV S01
Seat Leon Cupra 195-221 225/30R20 K1a K1b K2b K3c K6g K6i K6j K8g A01 A07 A12
5F R70 T85 Y16 A16 A19 A57
e9*2007/46*0094*.. 195-221 235/30R20 K1c K2b K3c K5d K5i K6h K6i K6j K8k BW7 Car F24
T88 Flh S01
Seat Leon X-Perience 81-135 225/35R20 K6g K6i K6j K6y K8h A01 A07 A12
5F A16 A19 A56
e9*2007/46*0094*.. Car F24 KMV
S01
Seat Tarraco 110, 140 235/40R20 T96 A07 A12 A16
KN 110, 140 235/45R20 T00 T96 A19 A57 S02
e9*2007/46*6666*.. 110, 140 245/40R20 T95 T99
Skoda Karoq 85, 110 225/35R20 K1c T90 A01 A07 A12
NU 85, 110 235/35R20 K1c K2b A16 A19 A58
e8*2007/46*0272*.. 85, 110 245/30R20 K1c K2b T90 F23 KOV S02
- Frontantrieb 85, 110 245/35R20 K1c K2b
- ohne Radhaus- 85, 110 255/30R20 K1c K2b K8c
Verbreiterungen 85, 110 255/35R20 G01 K1c K2b K8c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq 4x4 110, 140 225/35R20 T90 A07 A12 A16
NU 110, 140 235/35R20 A01 K1a K1b K2b A19 A56 F24
e8*2007/46*0272*.. 110, 140 245/35R20 A01 K1c K2b KMV S02
- mit Radhaus- 110, 140 255/30R20 A01 K1c K2b K6v K8c
Verbreiterungen 110, 140 255/35R20 A01 K1c K2b K6v K8c
Skoda Karoq 4x4 110, 140 225/35R20 K1c K2b T90 A01 A07 A12
NU 110, 140 235/35R20 K1c K2b A16 A19 A56
e8*2007/46*0272*.. 110, 140 245/35R20 K1c K2b F24 KOV S02
- ohne Radhaus- 110, 140 255/30R20 K1c K2b K8c
Verbreiterungen 110, 140 255/35R20 K1c K2b K8c
Skoda Kodiaq 85-176 235/40R20 T96 A07 A12 A16
NS 85-176 235/45R20 A19 A57 S02
e8*2007/46*0249*.. 85-176 245/40R20 T95 T99
Skoda Octavia (III) 132-169 225/30R20 A58 K1a K1b K2b R70 T85 A01 A07 A12
5E 77-169 235/30R20 A57 G01 K1a K1b K2b T88 A16 A19 AuT
e11*2007/46* B91 Car F24
§ 22 49699, Erweiterung 02
0243*00-19; Lim Npf S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 225/30R20 K1a K1b K2b R70 T85 A01 A07 A12
5E 63-110 235/30R20 G01 K1a K1b K2b K8g A16 A19 A58
e11*2007/46* B91 Car F23
0243*00-19; Lim Npf S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 225/30R20 K1a K1b K2a K2b K8k R70 T85 A01 A07 A12
5E 63-110 235/30R20 G01 K1a K1b K2c K8k T88 A16 A19 A58
e11*2007/46* B91 Car F23
0243*20-26; Lim Npf S01
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 225/30R20 K1a K1b K2c K6h K6i K8m R70 T85 A01 A07 A12
5E 81-180 235/30R20 G01 K1a K1b K2c K6h K6i K8s T88 A16 A19 A57
e11*2007/46* AuT B91 Car
0243*20-26; F24 Lim Npf
e11*2007/46* S01
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (III) 88-206 225/35R20 T90 A07 A12 A16
3T 88-206 235/30R20 A01 K4i K6g K6i K8e T88 A19 A57 Car
e11*2001/116* 88-206 235/35R20 A01 K4i K6g K6i K8e T88 T92 Lim V00 V20
0326*32-45; 88-206 245/30R20 A01 K2b K3f K4i K5d K6g K6i K8e S02
e11*2007/46* T90
0014*22-..; 88-206 255/30R20 A01 K1b K2b K3d K3f K4i K5d K6h
e8*2007/46*0317*.. K6i K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 245/30R20 K1c K2a K2b T90 A01 A07 A12
5L A16 A19 A57
e11*2007/46*0010*.., S01
e11*2007/46*0034*..
VW Arteon 110-206 235/35R20 T88 T92 A07 A12 A16
3H 110-206 245/30R20 T90 A19 A57 S02
e1*2007/46*1725*.. 110-206 245/35R20
110-206 255/30R20 T88 T92
110-206 255/35R20
VW Beetle, /Cabrio (II) 77-162 225/35R20 K1a K1b A01 A07 A12
16 77-162 235/30R20 K1a K1b A16 A19 A58
e1*2007/46*0539*.. 77-162 235/35R20 K1a K1b B91 Cbo Flh
77-162 245/30R20 K1c K2a K2b K3a K3c K5c S01
77-162 255/30R20 K1c K2a K2b K3a K3c K5c
VW EOS 85-191 235/30R20 K1a K1b K2a K2b K44 K56 T88 A01 A07 A12
1F 85-191 245/30R20 G01 K1c K2c K41 K44 K56 T90 A16 A19 A58
§ 22 49699, Erweiterung 02
e1*2001/116*0349*.. Cbo K46 S01
- incl. Facelift 2011
VW Golf (V) 55-125 225/30R20 K1c K2b K44 K46 K56 R70 T85 A01 A07 A12
1K 55-184 235/30R20 G01 K1c K2b K41 K44 K45 K46 K56 A16 A19 S01
e1*2001/116* T88
0242*00-24
VW Golf (V) Variant 59-110 225/30R20 K27 K41 K43 K44 K46 R70 T85 A01 A07 A12
1KM 59-147 235/30R20 G01 K27 K41 K43 K44 K46 T88 A16 A19 A58
e1*2001/116* Car K1c K2c
0328*00-14 K56 S01
VW Golf (VI) 59-118 225/30R20 K1c K2c K3a K6h K8i R70 A01 A07 A12
1K 59-173 235/30R20 G86 K1c K2c K3a K6h K8r T88 A16 A19 B24
e1*2001/116 S01
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 235/30R20 K1c K2c K3a K6h K8r T88 A01 A07 A12
1K A16 A19 S01
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 225/30R20 K1c K2b K3a K6h K8i R70 A01 A07 A12
1KM 59-118 235/30R20 G01 K1c K2c K3a K6h K8r T88 A16 A19 B24
e1*2001/116*0328*..; Car S01
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-110 225/30R20 K1c K2b K3c K5a K8g R70 T85 A01 A07 A12
AU, AUV, 1K, 1KM 63-110 235/30R20 G01 K1c K2b K3c K5d K8k A16 A19 A58
e1*2007/46*0623*..; Car F23 Flh
e1*2007/46*0627*..; KOV NoE
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-213 225/30R20 K1c K2b K3c K5a K6g R70 T85 A01 A07 A12
AU, AUV, 1K, 1KM 63-213 235/30R20 G86 K1c K2b K3c K5d K6g K6i K8a A16 A19 A57
e1*2007/46*0623*..; T88 Car F24 Flh
e1*2007/46*0627*..; KOV NoE
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 225/35R20 K1a K3b K6g K6i K6w K8e T90 A01 A07 A12
AUV A16 A19 A56
e1*2007/46*0627*.. Car F24 KMV
- incl. Facelift 2017 S01
VW Golf (VII) R 206-228 235/30R20 K1c K2b K3c K5d K6g K6i K8a T88 A01 A07 A12
AU A16 A19 A56
e1*2007/46*0623*.. F24 S01
- incl. Facelift 2017
VW Golf (VII) R 213-228 235/30R20 K1c K2b K3c K5d K6g K6i K8a T88 A01 A07 A12
§ 22 49699, Erweiterung 02
Variant A16 A19 A56
AUV Car F24 S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 235/30R20 G01 K27 K41 K43 K44 K56 T88 A01 A07 A12
1KP 55-85 225/30R20 K27 K41 K44 K56 R70 T85 A16 A19 A58
e1*2001/116*0304*..; K1c K2c S01
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 225/30R20 K1c K2b K3c K5a K6g K8a R70 T85 A01 A07 A12
AUV, 1KM 63-110 235/30R20 G01 K1c K2b K3c K5d K6g K8m T88 A16 A19 A58
e1*2007/46*0627*..; F24 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-85 225/30R20 K1c K2b K3c K5a K8k R70 T85 A01 A07 A12
AUV, 1KM 63-85 235/30R20 G01 K1c K2b K3c K5d K8t A16 A19 A58
e1*2007/46*0627*..; F23 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 66-110 225/30R20 K27 K41 K44 K46 K56 R70 T85 A01 A07 A12
1KM 66-147 235/30R20 G01 K27 K41 K43 K44 K46 K56 T88 A16 A19 A58
e1*2001/116*0328*.. K1c K2c Sth
S01
VW Passat (VI) 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A01 A07 A12
3C 75-147 245/30R20 G01 K1c K2b K41 K44 K46 K56 T90 A16 A19 Lim
e1*2001/116* S01
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A01 A07 A12
Variant 75-147 245/30R20 G01 K1c K2b K41 K44 K46 K56 T90 A16 A19 Car
3C S01
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 235/30R20 K1c K2b K4i K6g K6i K8e T88 A01 A07 A12
3C, 3c A16 A19 Car
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 235/30R20 K1c K4i K6g K6i K8e T88 A01 A07 A12
3C, 3c A16 A19 Car
e1*2001/116* KMV Lim VoA
0307*24-36; S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
§ 22 49699, Erweiterung 02
- ab MJ 2011
VW Passat (VII) 103-155 225/35R20 K6g T90 A01 A07 A12
Alltrack 103-155 245/30R20 K6h K6y K8h T90 A16 A19 A56
3C, 3c Car KMV S01
e1*2001/116*
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-110 235/30R20 A58 Car T88 A07 A12 A16
3C 88-140 225/35R20 A57 Car T90 A19 V00 V20
e1*2001/116* 88-140 235/30R20 A58 Lim T88 VoA S02
0307*37-.. 88-140 245/30R20 A01 A57 Car K1c K2b K8h T90
- Limousine / Variant 88-140 255/30R20 A01 A58 Car K2b K8h Lim R03 T88
ab MJ 2015 (B8/3G) T92
88-206 225/35R20 A57 Lim T90
88-206 235/35R20 A57 Car Lim T88 T92
88-206 245/30R20 A01 A57 K1c K2b K8h Lim T90
VW Passat CC / CC 100-147 235/30R20 K1a K2b K42 K46 K56 T88 A01 A07 A12
3CC 100-220 245/30R20 G01 K1a K2c K41 K42 K44 K46 K56 A16 A19 K32
e1*2001/116*0468*.. T90 S01
- incl. Modell 2012
VW Phaeton 165-331 245/40R20 R91 T95 T99 150 A07 A12 A16
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 150 A19 B46 B60
e1*98/14*0189*..; 177 245/35R20 T95 150 BnK Lim S01
e1*2001/116*0189*..; 177,246 255/35R20 T97 150
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/30R20 R70 T85 A07 A12 A16
13 90-162 235/30R20 T88 A19 A58 Cpe
e1*2001/116*0471*.. 90-162 245/30R20 A01 G01 K1a K2b T90 S01
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco R 188-206 235/30R20 T88 A07 A12 A16
13 188-206 245/30R20 A01 G01 K1a K2b T90 A19 A58 Cpe
e1*2001/116*0471*.. S01
- incl. Facelift 2015
VW T-ROC 85-140 235/35R20 K1a A01 A07 A12
A1 A16 A19 A57
e13*2007/46*1845*.. S02
VW Tiguan (I) 81-155 245/35R20 A07 A12 A16
5N 81-155 255/35R20 A19 A57 KMV
e1*2001/116* S02
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 A07 A12 A16
§ 22 49699, Erweiterung 02
5N 81-155 255/35R20 A01 K1a K1b K2b A19 A57 S02
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 245/35R20 K2b A01 A07 A12
5N 81-155 255/35R20 K1a K1b K2b A16 A19 A57
e1*2001/116* S02
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/40R20 A07 A12 A16
5N 85-176 235/45R20 A19 A57 KOV
e1*2001/116* 85-176 245/40R20 S02
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 235/40R20 T96 A07 A12 A16
Allspace 110-176 235/45R20 A19 A57 KOV
5N 110-176 245/40R20 S02
e1*2001/116*
0450*31-..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 10 von 18
Fortsetzung Allgemeine Hinweise
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
§ 22 49699, Erweiterung 02
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH

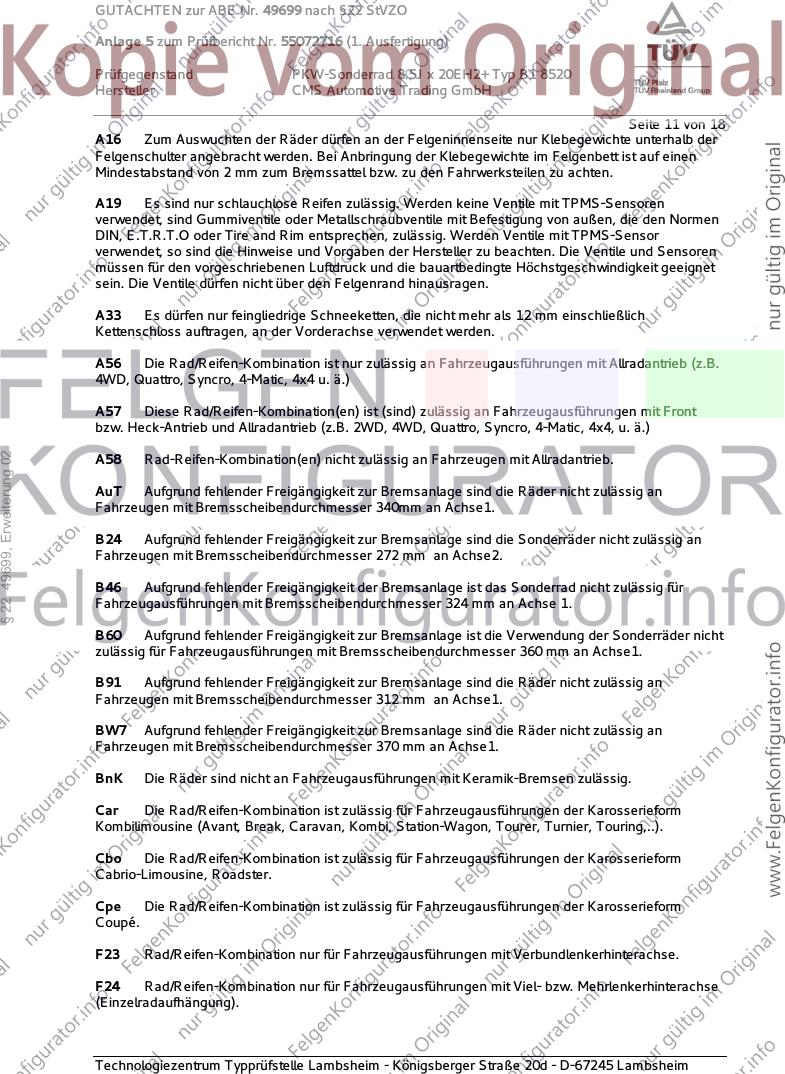

Seite 11 von 18
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
§ 22 49699, Erweiterung 02
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B24 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 272 mm an Achse2.
B46 Aufgrund fehlender Freigängigkeit der Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 324 mm an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 12 von 18

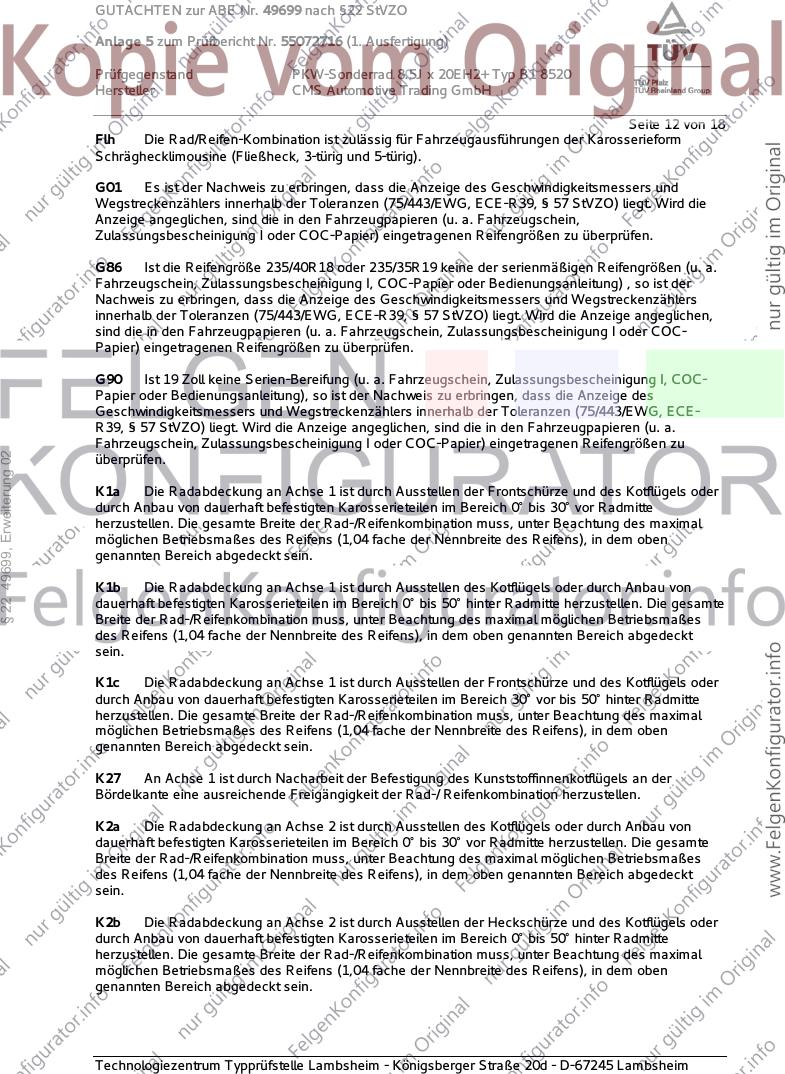

Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
§ 22 49699, Erweiterung 02
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 13 von 18
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
§ 22 49699, Erweiterung 02
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH
Seite 14 von 18
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
§ 22 49699, Erweiterung 02
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH

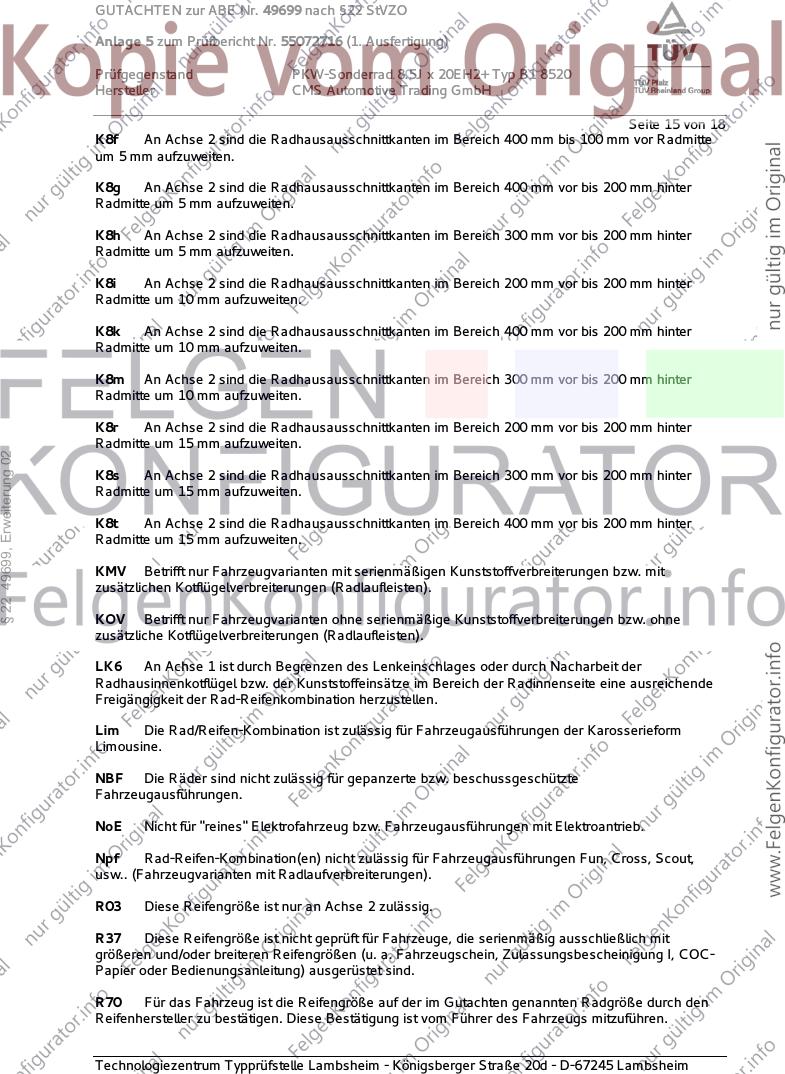

Seite 15 von 18
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
§ 22 49699, Erweiterung 02
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH

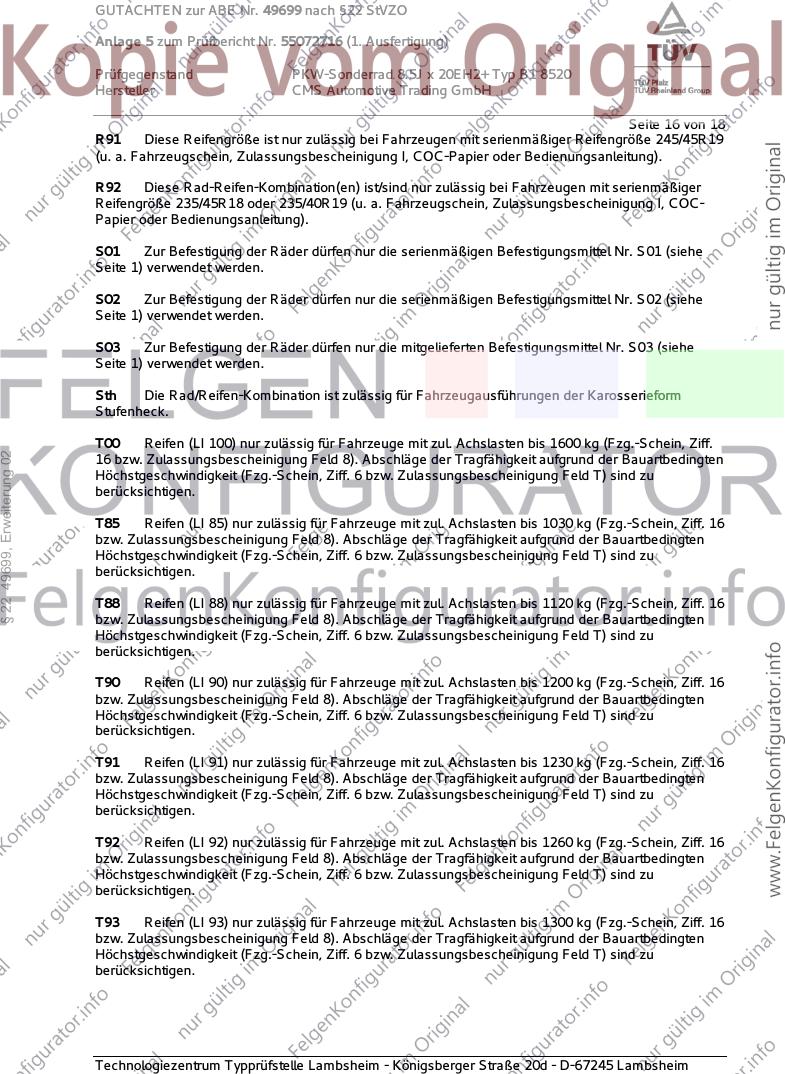

Seite 16 von 18
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
§ 22 49699, Erweiterung 02
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH

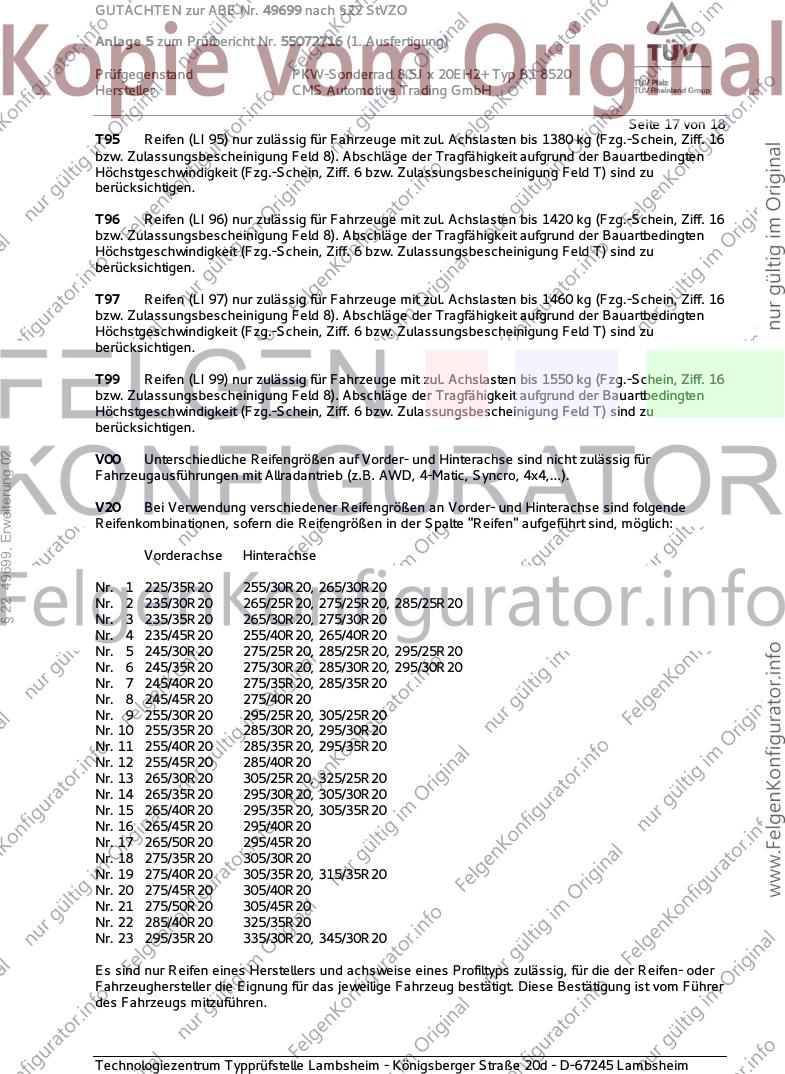

Seite 17 von 18
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 49699, Erweiterung 02
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/40R20 325/35R20
Nr. 23 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49699 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55072716 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5J x 20EH2+ Typ B1 8520
Hersteller CMS Automotive Trading GmbH

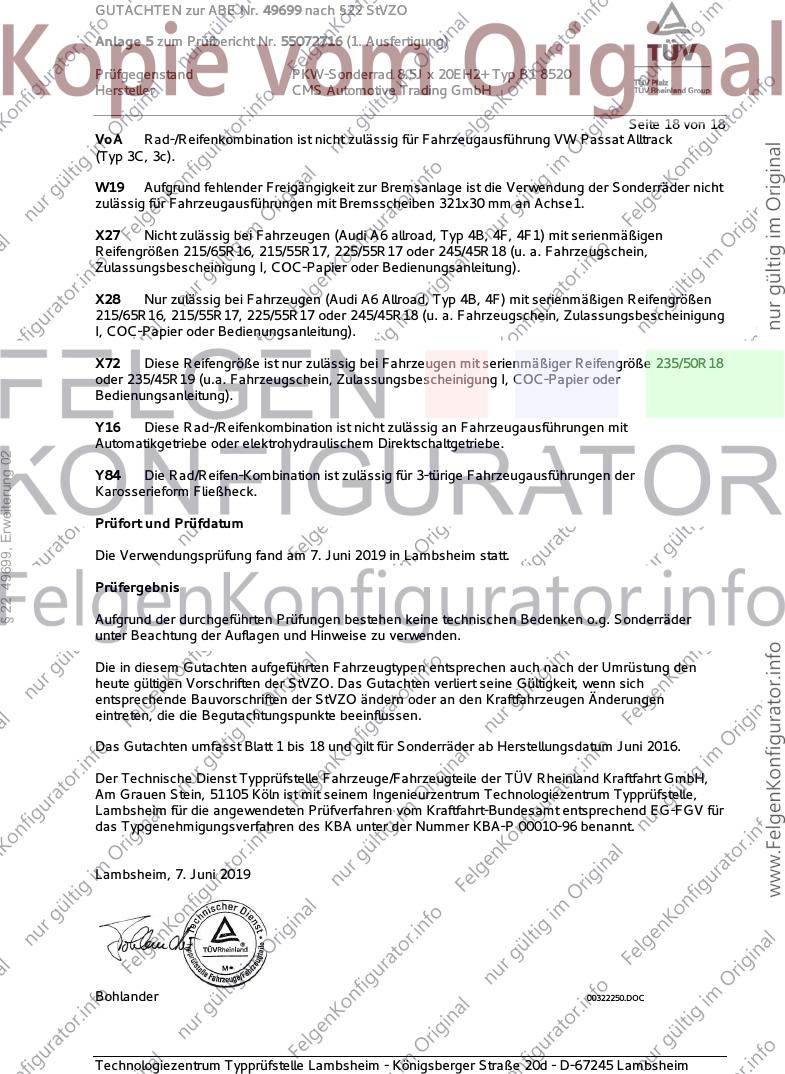

Seite 18 von 18
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W19 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 321x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
§ 22 49699, Erweiterung 02
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Juni 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Juni 2019
Bohlander 00322250.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
