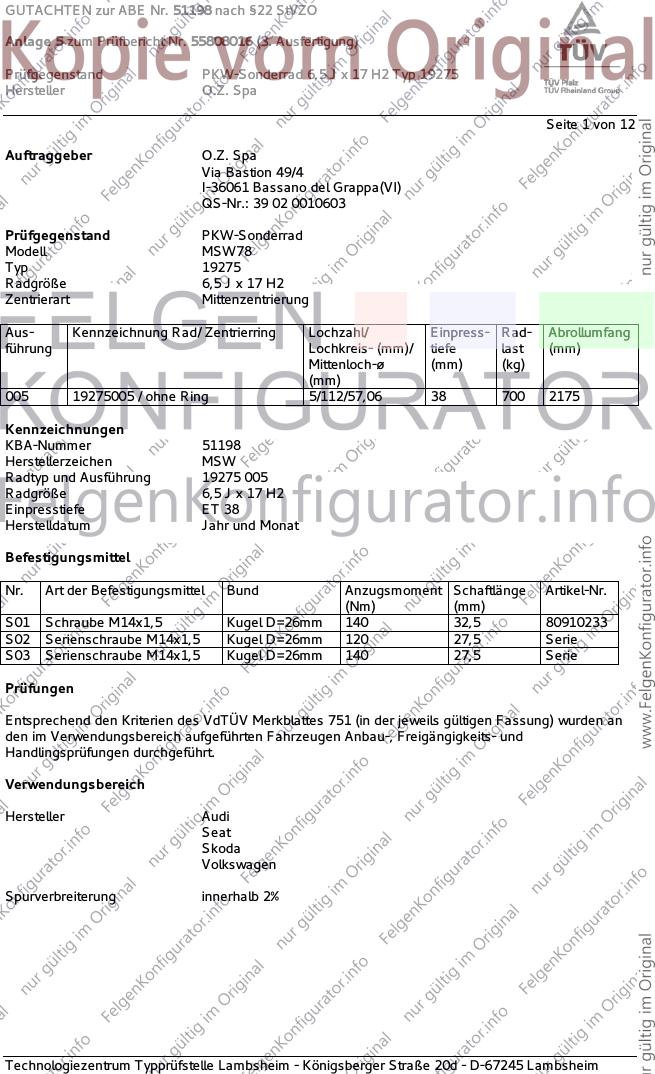

GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW78
Typ 19275
Radgröße 6,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
005 19275005 / ohne Ring 5/112/57,06 38 700 2175
Kennzeichnungen
KBA-Nummer 51198
Herstellerzeichen MSW
Radtyp und Ausführung 19275 005
Radgröße 6,5 J x 17 H2
Einpresstiefe ET 38
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kugel D=26mm 140 32,5 80910233
S02 Serienschraube M14x1,5 Kugel D=26mm 120 27,5 Serie
S03 Serienschraube M14x1,5 Kugel D=26mm 140 27,5 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

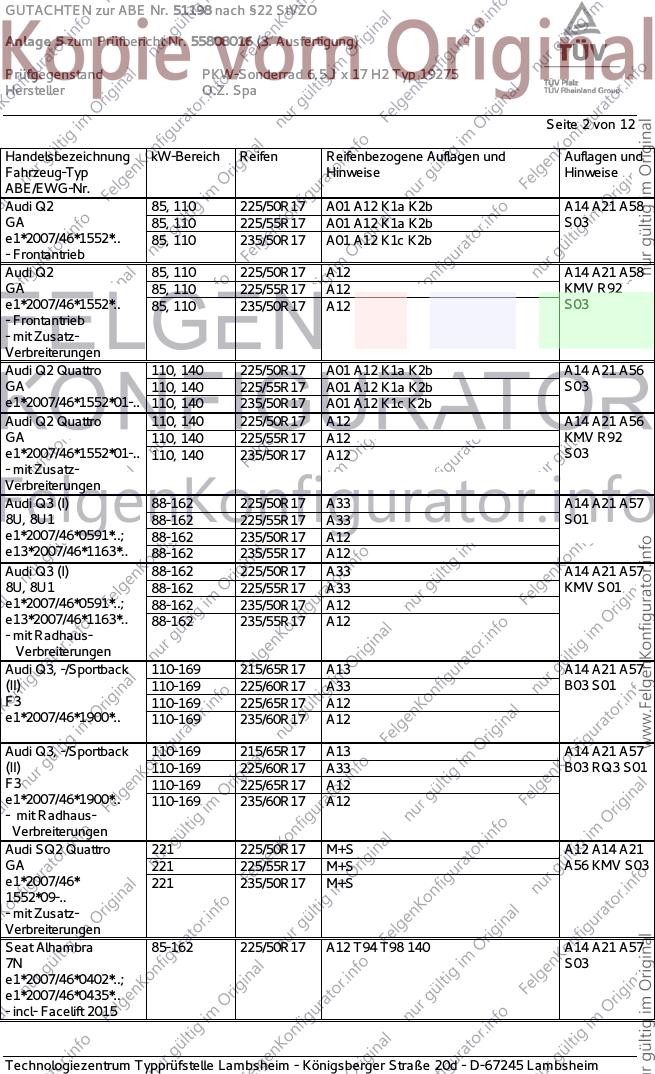

GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 85, 110 225/50R17 A01 A12 K1a K2b A14 A21 A58
GA 85, 110 225/55R17 A01 A12 K1a K2b S03
e1*2007/46*1552*.. 85, 110 235/50R17 A01 A12 K1c K2b
- Frontantrieb
Audi Q2 85, 110 225/50R17 A12 A14 A21 A58
GA 85, 110 225/55R17 A12 KMV R92
e1*2007/46*1552*.. 85, 110 235/50R17 A12 S03
- Frontantrieb
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/50R17 A01 A12 K1a K2b A14 A21 A56
GA 110, 140 225/55R17 A01 A12 K1a K2b S03
e1*2007/46*1552*01-.. 110, 140 235/50R17 A01 A12 K1c K2b
Audi Q2 Quattro 110, 140 225/50R17 A12 A14 A21 A56
GA 110, 140 225/55R17 A12 KMV R92
e1*2007/46*1552*01-.. 110, 140 235/50R17 A12 S03
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/50R17 A33 A14 A21 A57
8U, 8U1 88-162 225/55R17 A33 S01
e1*2007/46*0591*..; 88-162 235/50R17 A12
e13*2007/46*1163*.. 88-162 235/55R17 A12
Audi Q3 (I) 88-162 225/50R17 A33 A14 A21 A57
8U, 8U1 88-162 225/55R17 A33 KMV S01
e1*2007/46*0591*..; 88-162 235/50R17 A12
e13*2007/46*1163*.. 88-162 235/55R17 A12
- mit Radhaus-
Verbreiterungen
Audi Q3, -/Sportback 110-169 215/65R17 A13 A14 A21 A57
(II) 110-169 225/60R17 A33 B03 S01
F3 110-169 225/65R17 A12
e1*2007/46*1900*.. 110-169 235/60R17 A12
Audi Q3, -/Sportback 110-169 215/65R17 A13 A14 A21 A57
(II) 110-169 225/60R17 A33 B03 RQ3 S01
F3 110-169 225/65R17 A12
e1*2007/46*1900*.. 110-169 235/60R17 A12
- mit Radhaus-
Verbreiterungen
Audi SQ2 Quattro 221 225/50R17 M+S A12 A14 A21
GA 221 225/55R17 M+S A56 KMV S03
e1*2007/46* 221 235/50R17 M+S
1552*09-..
- mit Zusatz-
Verbreiterungen
Seat Alhambra 85-162 225/50R17 A12 T94 T98 140 A14 A21 A57
7N S03
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl- Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

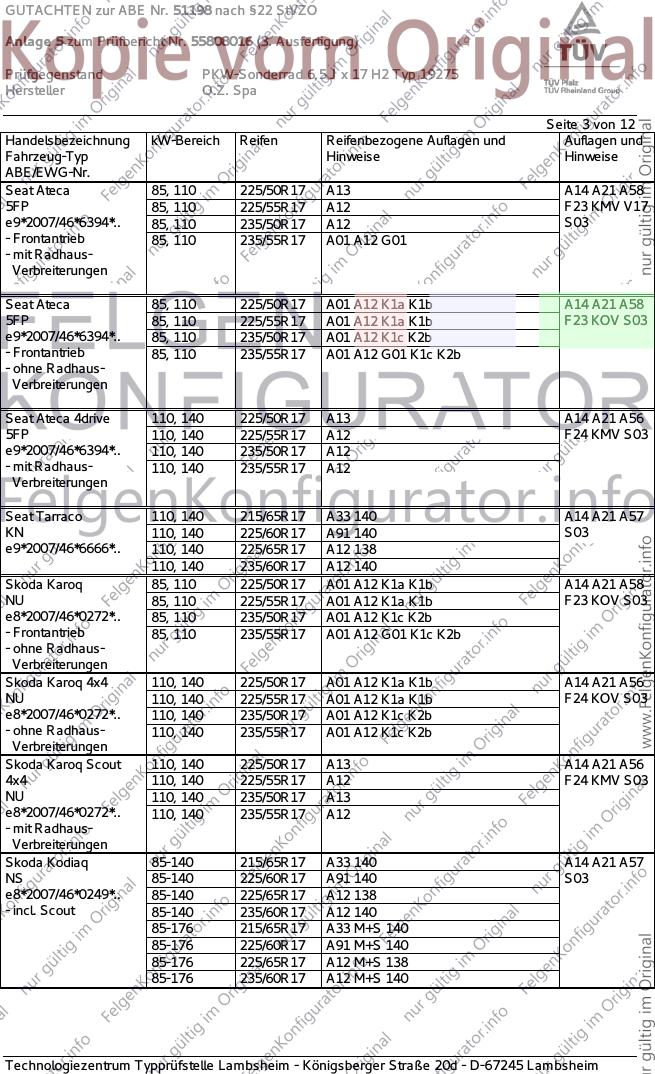

GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 225/50R17 A13 A14 A21 A58
5FP 85, 110 225/55R17 A12 F23 KMV V17
e9*2007/46*6394*.. 85, 110 235/50R17 A12 S03
- Frontantrieb 85, 110 235/55R17 A01 A12 G01
- mit Radhaus-
Verbreiterungen
Seat Ateca 85, 110 225/50R17 A01 A12 K1a K1b A14 A21 A58
5FP 85, 110 225/55R17 A01 A12 K1a K1b F23 KOV S03
e9*2007/46*6394*.. 85, 110 235/50R17 A01 A12 K1c K2b
- Frontantrieb 85, 110 235/55R17 A01 A12 G01 K1c K2b
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/50R17 A13 A14 A21 A56
5FP 110, 140 225/55R17 A12 F24 KMV S03
e9*2007/46*6394*.. 110, 140 235/50R17 A12
- mit Radhaus- 110, 140 235/55R17 A12
Verbreiterungen
Seat Tarraco 110, 140 215/65R17 A33 140 A14 A21 A57
KN 110, 140 225/60R17 A91 140 S03
e9*2007/46*6666*.. 110, 140 225/65R17 A12 138
110, 140 235/60R17 A12 140
Skoda Karoq 85, 110 225/50R17 A01 A12 K1a K1b A14 A21 A58
NU 85, 110 225/55R17 A01 A12 K1a K1b F23 KOV S03
e8*2007/46*0272*.. 85, 110 235/50R17 A01 A12 K1c K2b
- Frontantrieb 85, 110 235/55R17 A01 A12 G01 K1c K2b
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/50R17 A01 A12 K1a K1b A14 A21 A56
NU 110, 140 225/55R17 A01 A12 K1a K1b F24 KOV S03
e8*2007/46*0272*.. 110, 140 235/50R17 A01 A12 K1c K2b
- ohne Radhaus- 110, 140 235/55R17 A01 A12 K1c K2b
Verbreiterungen
Skoda Karoq Scout 110, 140 225/50R17 A13 A14 A21 A56
4x4 110, 140 225/55R17 A12 F24 KMV S03
NU 110, 140 235/50R17 A13
e8*2007/46*0272*.. 110, 140 235/55R17 A12
- mit Radhaus-
Verbreiterungen
Skoda Kodiaq 85-140 215/65R17 A33 140 A14 A21 A57
NS 85-140 225/60R17 A91 140 S03
e8*2007/46*0249*.. 85-140 225/65R17 A12 138
- incl. Scout 85-140 235/60R17 A12 140
85-176 215/65R17 A33 M+S 140
85-176 225/60R17 A91 M+S 140
85-176 225/65R17 A12 M+S 138
85-176 235/60R17 A12 M+S 140
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa

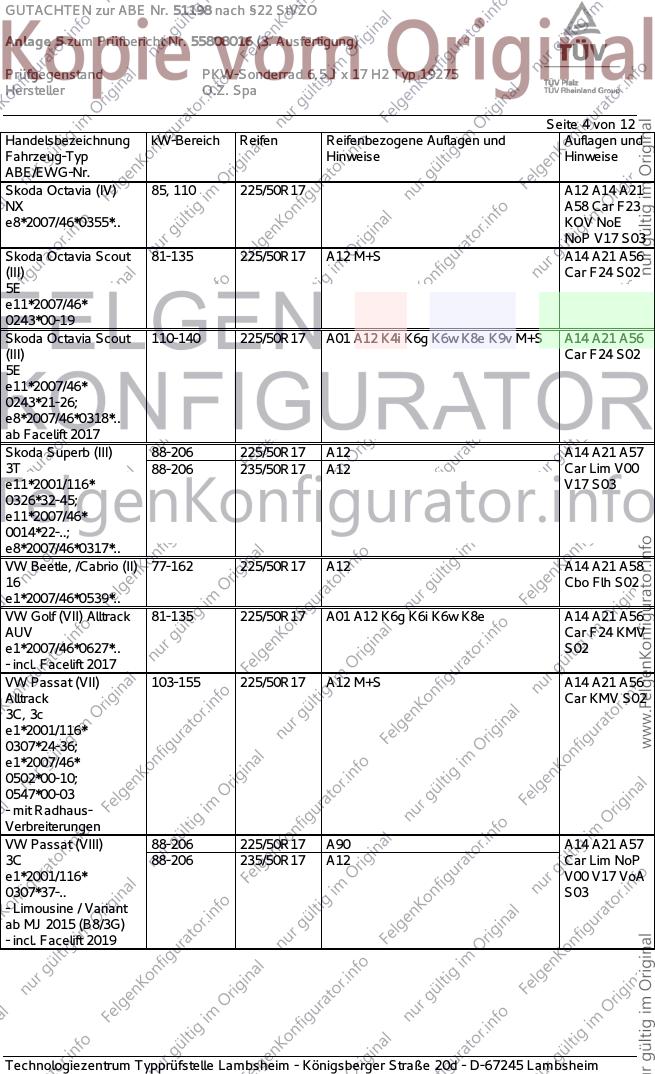

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (IV) 85, 110 225/50R17 A12 A14 A21
NX A58 Car F23
e8*2007/46*0355*.. KOV NoE
NoP V17 S03
Skoda Octavia Scout 81-135 225/50R17 A12 M+S A14 A21 A56
(III) Car F24 S02
5E
e11*2007/46*
0243*00-19
Skoda Octavia Scout 110-140 225/50R17 A01 A12 K4i K6g K6w K8e K9v M+S A14 A21 A56
(III) Car F24 S02
5E
e11*2007/46*
0243*21-26;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (III) 88-206 225/50R17 A12 A14 A21 A57
3T 88-206 235/50R17 A12 Car Lim V00
e11*2001/116* V17 S03
0326*32-45;
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
VW Beetle, /Cabrio (II) 77-162 225/50R17 A12 A14 A21 A58
16 Cbo Flh S02
e1*2007/46*0539*..
VW Golf (VII) Alltrack 81-135 225/50R17 A01 A12 K6g K6i K6w K8e A14 A21 A56
AUV Car F24 KMV
e1*2007/46*0627*.. S02
- incl. Facelift 2017
VW Passat (VII) 103-155 225/50R17 A12 M+S A14 A21 A56
Alltrack Car KMV S02
3C, 3c
e1*2001/116*
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 225/50R17 A90 A14 A21 A57
3C 88-206 235/50R17 A12 Car Lim NoP
e1*2001/116* V00 V17 VoA
0307*37-.. S03
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

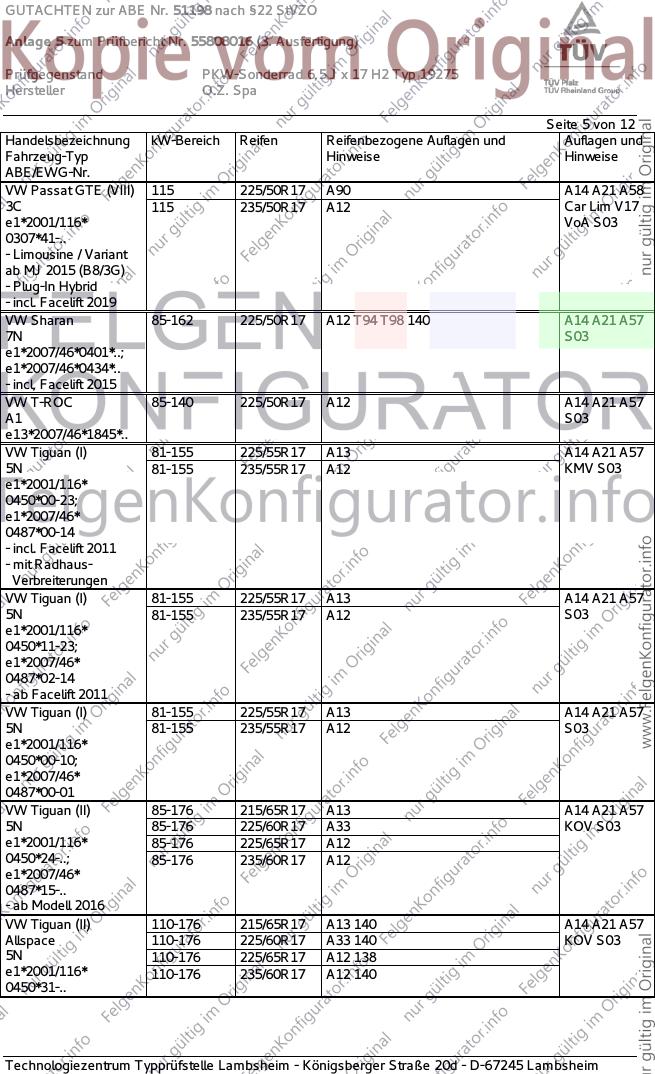

GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat GTE (VIII) 115 225/50R17 A90 A14 A21 A58
3C 115 235/50R17 A12 Car Lim V17
e1*2001/116* VoA S03
0307*41-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Sharan 85-162 225/50R17 A12 T94 T98 140 A14 A21 A57
7N S03
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl, Facelift 2015
VW T-ROC 85-140 225/50R17 A12 A14 A21 A57
A1 S03
e13*2007/46*1845*..
VW Tiguan (I) 81-155 225/55R17 A13 A14 A21 A57
5N 81-155 235/55R17 A12 KMV S03
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/55R17 A13 A14 A21 A57
5N 81-155 235/55R17 A12 S03
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/55R17 A13 A14 A21 A57
5N 81-155 235/55R17 A12 S03
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 215/65R17 A13 A14 A21 A57
5N 85-176 225/60R17 A33 KOV S03
e1*2001/116* 85-176 225/65R17 A12
0450*24-..; 85-176 235/60R17 A12
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 215/65R17 A13 140 A14 A21 A57
Allspace 110-176 225/60R17 A33 140 KOV S03
5N 110-176 225/65R17 A12 138
e1*2001/116* 110-176 235/60R17 A12 140
0450*31-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

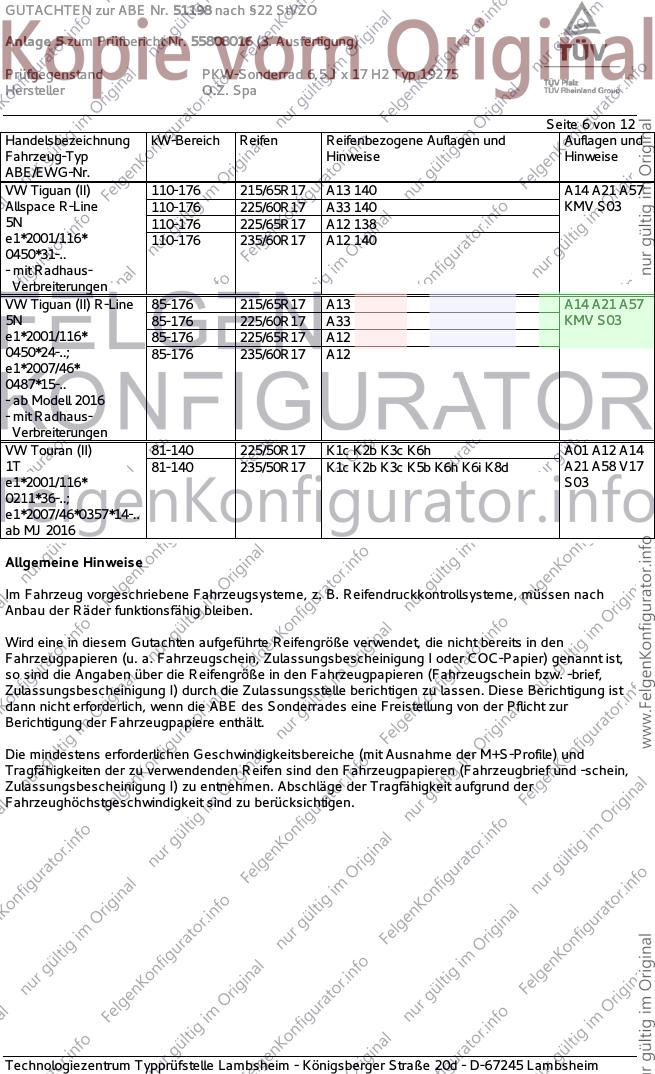

GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 110-176 215/65R17 A13 140 A14 A21 A57
Allspace R-Line 110-176 225/60R17 A33 140 KMV S03
5N 110-176 225/65R17 A12 138
e1*2001/116* 110-176 235/60R17 A12 140
0450*31-..
- mit Radhaus-
Verbreiterungen
VW Tiguan (II) R-Line 85-176 215/65R17 A13 A14 A21 A57
5N 85-176 225/60R17 A33 KMV S03
e1*2001/116* 85-176 225/65R17 A12
0450*24-..; 85-176 235/60R17 A12
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (II) 81-140 225/50R17 K1c K2b K3c K6h A01 A12 A14
1T 81-140 235/50R17 K1c K2b K3c K5b K6h K6i K8d A21 A58 V17
e1*2001/116* S03
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 7 von 12

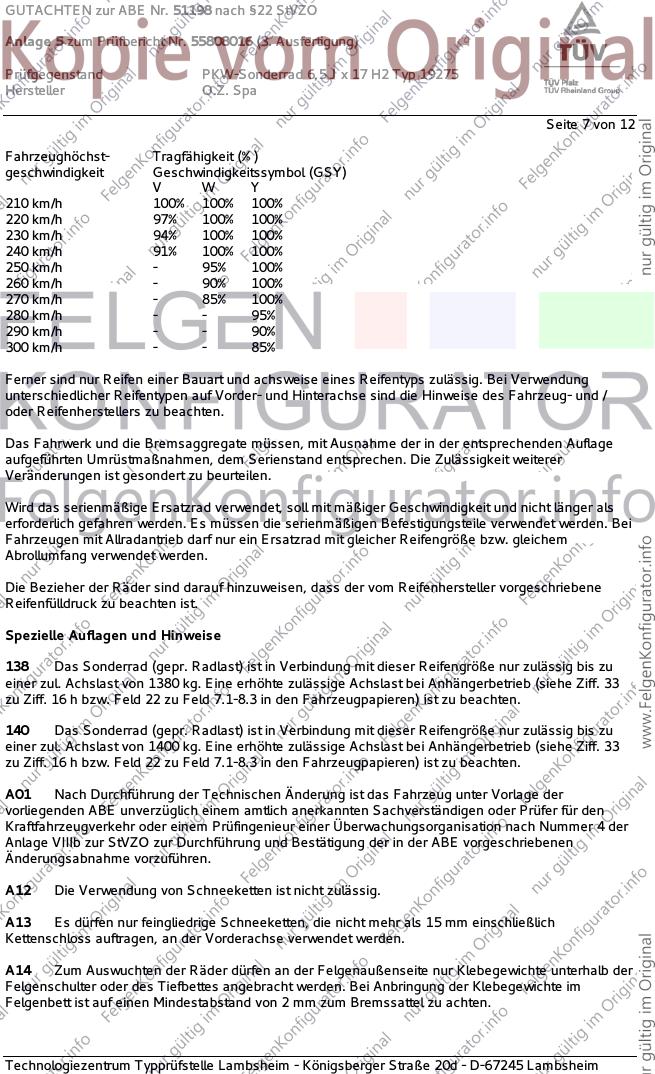

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 8 von 12

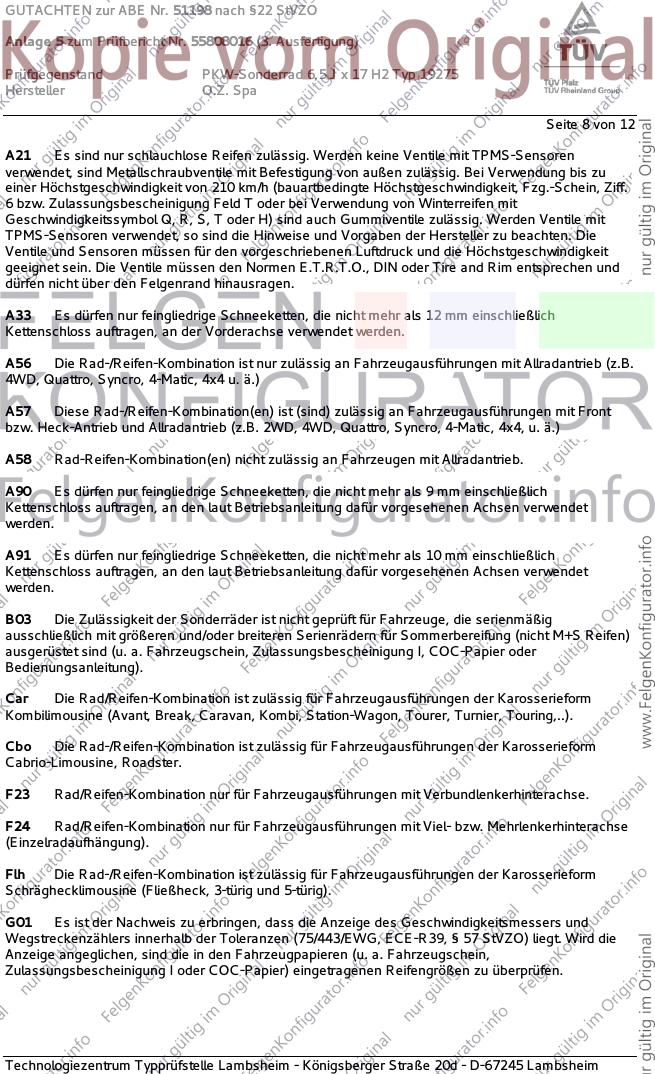

A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 9 von 12

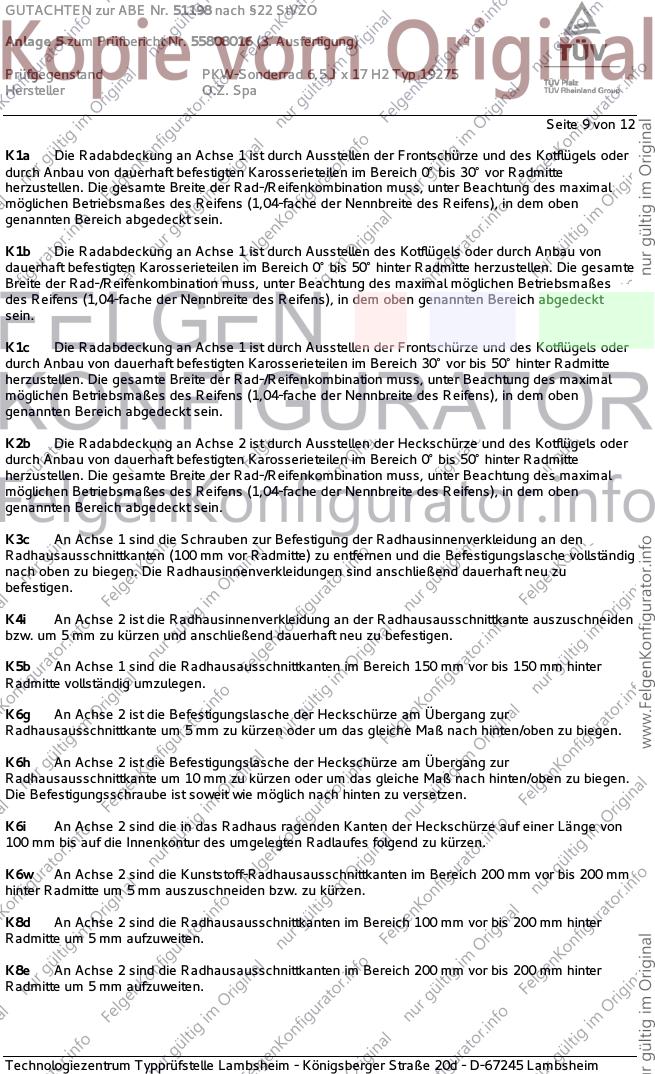

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 10 von 12

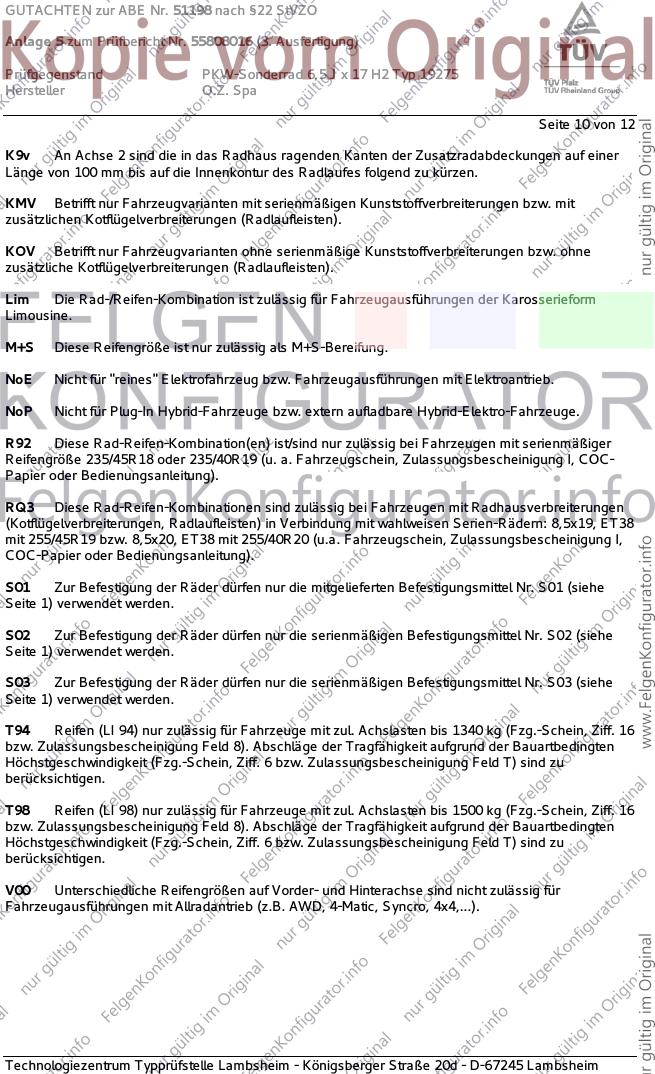

K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 11 von 12

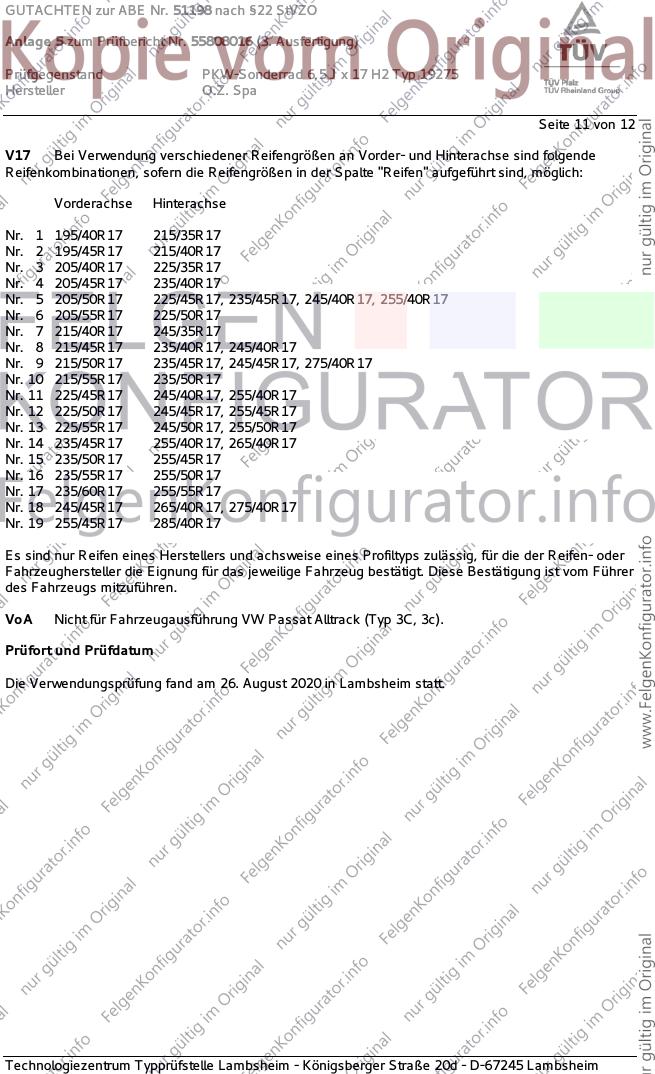

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. August 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51198 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55808016 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 17 H2 Typ 19275
Hersteller O.Z. Spa
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. August 2020
Pohl 00349581.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
