GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 1 von 24
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 8018
Radgröße 8.0J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D4 OX15 8018 D4 / Ø66,6 - Ø57,1 5/112/57,1 40 800 2300
Kennzeichnungen
KBA-Nummer 51523
§ 22 51523, Erweiterung 03
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 8018 (s.o.)
Radgröße 8.0J x 18 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Art der Anzugsmoment
Nr. Bund Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel (Nm)
Serienschraube Kugel
S01 120 27,5 RG.700
M14x1,5 D=25,6 mm
Serienschraube Kugel
S02 140 27,5 RG.700
M14x1,5 D=25,6 mm
Kugel
S03 Schraube M14x1,5 120 30 RG.565
D=25,6 mm
Kugel
S04 Schraube M14x1,5 140 30 RG.565
D=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 2 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/40R18 T85 T89 A12 A19 A57
8V 77-140 225/35R18 T87 A99 Cbo F24
e1*2007/46*0607*.. 77-140 225/40R18 Lim V00 V18
- Limousine / Cabrio 77-140 235/35R18 A01 K1a K2b S01
- incl. Facelift 2016 77-140 235/40R18 A01 G79 K1a K2b
77-140 245/35R18 A01 K1a K2b
Audi A3 Cabriolet 75-147 215/40R18 K1c K56 R37 T85 T89 A01 A12 A19
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A58 A99 Cbo
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 S01
Audi A3 Sportback 110 215/40R18 T85 T89 A12 A19 A58
GY 110 215/45R18 A99 F24 Flh
e1*2007/46*2060*.. 110 225/40R18 A01 K2b NoE NoP V18
110 235/40R18 A01 K1a K2b S02
110 245/35R18 A01 K1c K2b K4i K5b K8h
Audi A3 110 215/40R18 K1a K2b K3a K6g K8h T89 A01 A12 A19
Sportback e-tron 110 225/35R18 K1a K2b K3a K6g K8h T87 A58 A99 F24
§ 22 51523, Erweiterung 03
8V 110 225/40R18 K1a K2b K3a K6g K8h Flh S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A12 A19
8P, 8PA A99 Flh S01
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K1c K56 R37 T85 T89 A01 A12 A19
8P, 8PA, 8PB 66-147 225/35R18 K1c K2b K46 K56 T87 A99 Flh S01
e1*2001/116*0217*..; 66-147 225/40R18 K1c K2b K46 K56
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/40R18 K1a K2b K3a K6g K8h T85 T89 A01 A12 A19
8V 77-140 225/35R18 K1a K2b K3a K6g K8h T83 T87 A57 A99 F24
e1*2007/46*0607*.. 77-140 225/40R18 K1a K2b K3a K6g K8h Flh V00 V18
- incl. Facelift 2016 77-140 235/35R18 K1c K2b K3a K4i K5d K6g K8h T86 S01
T90
77-140 245/35R18 K1c K2b K3a K4i K5d K6h K8m
Audi A4 74-188 225/40R18 T88 T89 T91 A12 A19 A99
8E 74-188 235/40R18 A01 K1a K1b K2b Car Lim S01
e1*98/14*0151*..,
e1*2001/116*0151*..
Audi A4 162 225/40R18 T88 T89 T91 A12 A19 A99
QB6 162 235/40R18 A01 K1a K1b K2b Car Cbo Lim
e1*2001/116*0243*.. S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A12 A19 A99
8H 96-188 235/40R18 A01 K1a K2b T91 T93 Cbo S01
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 225/40R18 M+S T92 A12 A19 A99
8E,8H,QB6 253 235/40R18 A01 K1a K1b K2b T91 T93 Car Cbo Lim
e1*98/14,2001/116* S01
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 3 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 81-184 225/40R18 T88 T92 A12 A19 A99
4B 81-184 235/40R18 A01 G40 K1c K2b K46 T91 T93 Au9 Car Lim
e1*96/27, 98/14, 81-184 245/35R18 A01 K2b K46 R03 T88 T89 T92 V18 X27 S01
2001/116*0051*..
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A19 A99
4F, 4F1 89-257 235/40R18 T91 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 T93 V18 X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/50R18 A12 A19 A99
4F, 4F1 120-257 235/45R18 X28 S01
e1*2001/116*0254*..; 120-257 245/45R18
e13*2007/46*1080*.. 120-257 255/45R18 A01 K42 K46
Audi A6 S6 320 235/45R18 M+S T94 T98 A12 A19 A99
4F, 4F1 Car Lim X27
e1*2001/116*0254*..; S03
e13*2007/46*1080*..
§ 22 51523, Erweiterung 03
Audi A8 154-257 235/50R18 A12 R37 A19 A99 BnK
4E 154-257 245/45R18 A11 R37 T00 T96 Lim NBF V18
e1*2001/116*0198*.., 154-257 255/45R18 A12 S01
e1*2001/116*0246*.. 154-331 235/50R18 A12 M+S
154-331 245/45R18 A11 M+S T00 T96
154-331 255/45R18 A12 M+S
Audi Q2 85, 110 215/50R18 K1a K2b R70 A01 A12 A19
GA 85, 110 225/45R18 K1a K2b A58 A99 V18
e1*2007/46*1552*.. 85, 110 235/45R18 K1a K2b S02
- Frontantrieb 85, 110 245/40R18 K1c K2b
85, 110 245/45R18 K1c K2b
Audi Q2 85, 110 215/50R18 R70 A12 A19 A58
GA 85, 110 225/45R18 A99 KMV R92
e1*2007/46*1552*.. 85, 110 235/45R18 V18 S02
- Frontantrieb 85, 110 245/40R18 A01 K1a K1b K2b
- mit Zusatz- 85, 110 245/45R18 A01 K1a K1b K2b
Verbreiterungen
Audi Q2 Quattro 110, 140 215/50R18 K1a K2b R70 A01 A12 A19
GA 110, 140 225/45R18 K1a A56 A99 S02
e1*2007/46*1552*01-.. 110, 140 235/45R18 K1a K2b
110, 140 245/40R18 K1c K2b
110, 140 245/45R18 K1c K2b
Audi Q2 Quattro 110, 140 215/50R18 R70 A12 A19 A56
GA 110, 140 225/45R18 A99 KMV R92
e1*2007/46*1552*01-.. 110, 140 235/45R18 S02
- mit Zusatz- 110, 140 245/40R18 A01 K1a K1b K2b
Verbreiterungen 110, 140 245/45R18 A01 K1a K1b K2b
Audi Q3 (I) 88-162 225/45R18 A12 A19 A57
8U, 8U1 88-162 225/50R18 A99 V00 V18
e1*2007/46*0591*..; 88-162 235/45R18 S04
e13*2007/46*1163*.. 88-162 235/50R18
88-162 245/45R18
88-162 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 4 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 (I) 88-162 225/45R18 A12 A19 A57
8U, 8U1 88-162 225/50R18 A99 KMV V00
e1*2007/46*0591*..; 88-162 235/45R18 V18 S04
e13*2007/46*1163*.. 88-162 235/50R18
- mit Radhaus- 88-162 245/45R18
Verbreiterungen 88-162 255/45R18
Audi Q3, -/Sportback (II) 110-169 225/55R18 A12 A19 A57
F3 110-169 225/60R18 A99 S04
e1*2007/46*1900*.. 110-169 235/50R18
110-169 235/55R18
Audi Q3, -/Sportback (II) 110-169 225/55R18 A12 A19 A57
F3 110-169 225/60R18 A99 RQ3 S04
e1*2007/46*1900*.. 110-169 235/50R18
- mit Radhaus- 110-169 235/55R18
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K4g K4i K6g M+S T92 A01 A12 A19
§ 22 51523, Erweiterung 03
8P A56 A99 Flh
e1*2007/46*0615*.. S01
Audi S3 206-228 215/40R18 M+S T85 T89 A12 A19 A56
8V 206-228 225/35R18 T87 A99 Cbo F24
e1*2007/46*0607*.. 206-228 225/40R18 Lim S01
- Limousine / Cabrio 206-228 235/35R18 A01 K1a K2b
- incl. Facelift 2016 206-228 235/40R18 A01 K1a K2b
206-228 245/35R18 A01 K1a K2b
Audi S3, -/Sportback 206-228 215/40R18 K1a K2b K3a K6g K8h M+S T89 A01 A12 A19
8V 206-228 225/40R18 K1a K2b K3a K6g K8h A56 A99 F24
e1*2007/46*0607*.. 206-228 235/35R18 K1c K2b K3a K4i K5d K6g K8h T90 Flh V00 S01
- incl. Facelift 2016 206-228 245/35R18 K1c K2b K3a K4i K5d K6h K8m
Audi SQ2 Quattro 221 215/50R18 M+S R70 A12 A19 A56
GA 221 225/45R18 M+S A99 KMV S02
e1*2007/46* 221 235/45R18
1552*09-.. 221 245/40R18 A01 K1a K1b K2b
- mit Zusatz- 221 245/45R18 A01 K1a K1b K2b
Verbreiterungen
Audi TT (II) 118-155 225/40R18 A12 A19 A57
8J 118-155 225/45R18 A99 Cbo Cpe
e1*2001/116* 118-155 235/40R18 A01 K46 K56 S01
0369*00-16; 118-155 245/40R18 A01 K1a K46 K56
0374*00-01; 118-200 225/40R18 M+S
0375*00 118-200 225/45R18 M+S
118-200 235/40R18 A01 K46 K56 M+S
118-200 245/40R18 A01 K1a K46 K56 M+S
Audi TT (III) 180 225/40R18 A33 A19 A57 A99
8J 180 225/45R18 A33 Cbo Cpe V00
e1*2001/116* 180 235/40R18 A90 V18 S01
0369*31-.. 180 245/40R18 A01 A12 K6g
ab Facelift 2018 (8S)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 5 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 132-169 225/40R18 A33 A19 A57 A99
8J 132-169 225/45R18 A33 Cbo Cpe V00
e1*2001/116* 132-169 235/40R18 A90 V18 S01
0369*17-.. 132-169 245/40R18 A01 A12 K6g
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TT RS (II) 250, 265 225/40R18 M+S A12 A19 A56
8J 250, 265 225/45R18 M+S A99 Cbo Cpe
e1*2001/116* 250, 265 235/40R18 A01 K46 K56 M+S S01
0369*00-16 250, 265 245/40R18 A01 K1a K46 K56 M+S
Audi TTS (III) 210-228 225/40R18 A33 M+S A19 A56 A99
8J 210-228 225/45R18 A33 M+S Cbo Cpe S01
e1*2001/116* 210-228 235/40R18 A90 M+S
0369*18-.. 210-228 245/40R18 A01 A12 K6g M+S
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Alhambra 85-162 215/45R18 T93 A12 A19 A57
§ 22 51523, Erweiterung 03
7N 85-162 225/45R18 T95 A99 S02
e1*2007/46*0402*..; 85-162 235/40R18 T93 T95
e1*2007/46*0435*.. 85-162 235/45R18 T94 T98
- incl- Facelift 2015 85-162 245/40R18 A01 K2b T93 T97
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A12 A19
5P, 5PN 63-155 225/35R18 K1c K2b T83 T87 A60 A99 Flh
e9*2001/116*0050*..; 63-155 225/40R18 K1c K2b T88 T91 KOV SeF Sth
e9*2007/46*0012*.. S01
Seat Ateca 85, 110 215/50R18 A13 R70 A19 A58 A99
5FP 85, 110 225/45R18 A13 F23 KMV V18
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01 S02
- Frontantrieb 85, 110 235/45R18 A12
- mit Radhaus- 85, 110 245/40R18 A12
Verbreiterungen 85, 110 245/45R18 A12
Seat Ateca 85, 110 215/50R18 K1c K2b R70 A01 A12 A19
5FP 85, 110 225/45R18 K1c A58 A99 F23
e9*2007/46*6394*.. 85, 110 225/50R18 G01 K1c K2b KOV S02
- Frontantrieb 85, 110 235/45R18 K1c K2b
- ohne Radhaus- 85, 110 245/40R18 K1c K2b
Verbreiterungen 85, 110 245/45R18 K1c K2b
Seat Ateca 4drive 110, 140 215/50R18 A13 R70 A19 A56 A99
5FP 110, 140 225/45R18 A13 F24 KMV S02
e9*2007/46*6394*.. 110, 140 225/50R18 A01 A12 K2b
- mit Radhaus- 110, 140 235/45R18 A12
Verbreiterungen 110, 140 245/45R18 A01 A12 K2b
110, 140 255/45R18 A01 A12 K1c K2b
Seat Cupra Ateca 221 225/45R18 A13 A19 A56 A99
5FP 221 225/50R18 A01 A12 K2b BW7 F24 S02
e9*2007/46*6394*11-.. 221 235/45R18 A33
221 245/45R18 A01 A12 K2b
221 255/45R18 A01 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 6 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 215/40R18 R37 T85 T89 A12 A19 A58
3R, 3RN 75-155 225/40R18 T88 T89 A99 Car Lim
e9*2001/116*0072*.., S01
e9*2007/46*0011*..
Seat Leon 63-155 215/40R18 K1a K1b K27 K2b R37 T85 T89 A01 A12 A19
1P, 1PN 63-155 225/35R18 K1a K1b K27 K2b R37 T83 T87 A58 A99 Flh
e9*2001/116*0052*..; 63-195 225/40R18 K1a K1b K27 K2b S01
e9*2007/46*0013*..
Seat Leon 81-140 215/40R18 K1a K2b K6j T85 T89 A01 A12 A19
5F 81-140 225/35R18 K1a K2b K6j T83 T87 A99 Car F24
e9*2007/46*0094*.. 81-140 225/40R18 K1a K2b K6j Flh KOV V00
81-140 235/35R18 K1a K1b K2b K3c K6g K6i K6j K8g V18 S01
81-140 245/35R18 K1c K2b K5d K5i K6g K6j K8k
Seat Leon 63 - 110 215/40R18 K1a K2b T85 A01 A12 A19
5F 63 - 110 225/35R18 K1a K2b T83 A58 A99 Car
e9*2007/46*0094*.. 63 - 110 225/40R18 K1a K2b F23 Flh KOV
V18 S01
§ 22 51523, Erweiterung 03
63 - 110 235/35R18 K1a K1b K2b K3c K6j K8g
63 - 110 245/35R18 K1c K2b K3c K5d K5i K6g K6j K8k
Seat Leon 66-110 215/40R18 K2b K3a K5d T85 T89 A01 A12 A19
KL 66-110 225/35R18 K1a K2b K3a K5d K8h T83 T87 A58 A99 F23
e9*2007/46*3167*.. 66-110 225/40R18 K1a K2b K3a K5d K8h Flh KOV NoE
66-110 235/40R18 G01 K1a K1b K2b K3a K5d K5i K8h NoP V18 S02
66-110 245/35R18 K1c K2b K3a K5d K5i K6i K7d K8m
Seat Leon Cupra 195,206 215/40R18 K1a K2b K6j T85 T89 A01 A12 A19
5F 195,206 215/40R18 K1v K2h K6j T85 T89 A57 A99 BW7
e9*2007/46*0094*.. 195-221 225/40R18 K1a K2b K6j Car F24 Flh
195-221 225/40R18 K1v K2h K6j V18 S01
195-221 235/35R18 K1a K1b K2b K3c K6g K6i K6j K8g
195-221 245/35R18 K1c K2b K5d K5i K6g K6j K8k
Seat Leon X-Perience 81-135 215/45R18 K6j K6y A01 A12 A19
5F 81-135 225/40R18 K6g K6i K6j K6y K8h A56 A99 Car
e9*2007/46*0094*.. 81-135 225/45R18 K6g K6i K6j K6y K8h F24 KMV S01
81-135 235/40R18 K1a K3c K5b K6g K6i K6j K6y K8h
Seat Leon X-Perience 81-92 215/45R18 K6j K6y A01 A12 A19
5F 81-92 225/40R18 K6g K6i K6j K6y K8h A58 A99 Car
e9*2007/46*0094*.. 81-92 225/45R18 K6g K6i K6j K6y K8h F23 KMV S01
81-92 235/40R18 K1a K3c K5b K6g K6i K6j K6y K8h
Seat Tarraco 110, 140 225/55R18 T02 T98 A12 A19 A57
KN 110, 140 225/60R18 A99 S02
e9*2007/46*6666*.. 110, 140 235/50R18 T01 T97
110, 140 235/55R18
Skoda Karoq 85, 110 215/50R18 K1c K2b R70 A01 A12 A19
NU 85, 110 225/45R18 K1c A58 A99 F23
e8*2007/46*0272*.. 85, 110 225/50R18 G01 K1c K2b KOV S02
- Frontantrieb 85, 110 235/45R18 K1c K2b
- ohne Radhaus- 85, 110 245/40R18 K1c K2b
Verbreiterungen 85, 110 245/45R18 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 7 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq 4x4 110, 140 215/50R18 K1c K2b M+S R70 A01 A12 A19
NU 110, 140 225/45R18 K1c K2b A56 A99 F24
e8*2007/46*0272*.. 110, 140 225/50R18 K1c K2b KOV S02
- ohne Radhaus- 110, 140 235/45R18 K1c K2b
Verbreiterungen 110, 140 245/45R18 K1c K2b
110, 140 255/45R18 K1c K2b
Skoda Karoq Scout 4x4 110, 140 215/50R18 A13 M+S R70 A19 A56 A99
NU 110, 140 225/45R18 A13 F24 KMV S02
e8*2007/46*0272*.. 110, 140 225/50R18 A01 A12 K1a K1b K2b
- mit Radhaus- 110, 140 235/45R18 A13
Verbreiterungen 110, 140 245/45R18 A01 A12 K1a K1b K2b
110, 140 255/45R18 A01 A12 K1c K2b
Skoda Kodiaq 85-140 225/55R18 A12 A19 A57
NS 85-140 225/60R18 A99 S02
e8*2007/46*0249*.. 85-140 235/50R18
- incl. Scout 85-140 235/55R18
§ 22 51523, Erweiterung 03
85-176 225/55R18 M+S
85-176 225/60R18 M+S
85-176 235/50R18 M+S
85-176 235/55R18 M+S
Skoda Octavia (II) 55-118 215/40R18 A58 K1a R37 T89 A01 A12 A19
1Z 55-147 225/40R18 K1c T88 T89 T91 A99 Car Lim
e11*2001/116*0230*..; 55-147 245/35R18 K2b K46 K56 R03 T88 T89 T92 Npf V00 V18
e11*2007/46*0012*.. S01
Skoda Octavia (III) 77-169 215/40R18 T85 T89 A12 A19 A57
5E 77-169 225/35R18 T87 A99 Car F24
e11*2007/46* 77-169 225/40R18 Lim Npf V00
0243*00-19; 77-169 235/35R18 A01 K1a K1b K2b V18 S01
e11*2007/46* 77-169 235/40R18 A01 G01 K1a K1b K2b
0244*00-13 77-169 245/35R18 A01 K1a K1b K2b
Skoda Octavia (III) 63-110 215/40R18 A12 A19 A58
5E 63-110 225/35R18 T87 A99 Car F23
e11*2007/46* 63-110 225/40R18 Lim Npf V18
0243*00-19; 63-110 235/35R18 A01 K1a K1b K2b S01
e11*2007/46* 63-110 235/40R18 A01 K1a K1b K2b
0244*00-13 63-110 245/35R18 A01 K1a K1b K2b K8g
Skoda Octavia (III) 63-110 215/40R18 K2b T85 T89 A01 A12 A19
5E 63-110 225/35R18 K2b K8g T83 T87 A58 A99 Car
e11*2007/46* 63-110 225/40R18 K2b K8g F23 Lim Npf
0243*20-26; 63-110 235/35R18 K1a K1b K2a K2b K8k V18 S01
e11*2007/46*0244*14-.; 63-110 235/40R18 K1a K1b K2a K2b K8k
e8*2007/46*0318*.. 63-110 245/35R18 K1a K1b K2c K8k
ab Facelift 2017
Skoda Octavia (III) 81-140 215/40R18 K2b K6g K8e R37 T85 T89 A01 A12 A19
5E 81-140 225/35R18 K2a K2b K6h K6i K8m R37 T83 T87 A57 A99 Car
e11*2007/46* 81-180 215/40R18 K2b K6g K8e M+S T85 T89 F24 Lim Npf
0243*20-26; 81-180 225/40R18 K2a K2b K6h K6i K8m T88 T92 V00 V18 S01
e11*2007/46*0244*14-.; 81-180 235/35R18 K1a K1b K2c K6h K6i K8m T86 T90
e8*2007/46*0318*.. 81-180 235/40R18 K1a K1b K2c K6h K6i K8m
ab Facelift 2017 81-180 245/35R18 K1a K1b K2c K6h K6i K8s T88 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 8 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (IV) 85, 110 215/45R18 A12 A19 A58
NX 85, 110 225/45R18 A99 Car F23
e8*2007/46*0355*.. 85, 110 235/40R18 A01 K1a K1b K2b K4i K6i K8h KOV NoE NoP
85, 110 245/40R18 A01 K1a K1b K2b K3i K4i K6i K8h V18 S02
Skoda 103-118 225/45R18 K1c A01 A12 A19
Octavia Scout (II) 103-118 235/40R18 K1c K56 A56 A99 Car
1Z 103-118 245/40R18 K1c K2b K30 K44 K46 K56 KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda 81-135 215/45R18 M+S A12 A19 A56
Octavia Scout (III) 81-135 225/40R18 A99 Car F24
5E 81-135 225/45R18 S01
e11*2007/46* 81-135 235/40R18
0243*00-19 81-135 245/40R18
Skoda 110-140 215/45R18 M+S A12 A19 A56
§ 22 51523, Erweiterung 03
Octavia Scout (III) 110-140 225/40R18 A01 K4i K6g K6w K8e K9v A99 Car F24
5E 110-140 225/45R18 A01 K4i K6g K6w K8e K9v S01
e11*2007/46* 110-140 235/40R18 A01 K4i K6h K6x K8i K9v
0243*21-26;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (II) 77-191 225/40R18 K1a K2b K56 T92 A01 A12 A19
3T 77-191 245/35R18 K1c K27 K2b K41 K44 K46 K56 T92 A99 Car Lim
e11*2001/116* V18 S01
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/45R18 A91 T89 T93 A19 A57 A99
3T 88-206 225/45R18 A12 Car Lim V00
e11*2001/116* 88-206 235/40R18 A12 V18 S02
0326*32-45; 88-206 235/45R18 A12
e11*2007/46* 88-206 245/40R18 A01 A12 K4i K6g K6i K8e
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77-125 215/45R18 T89 T93 A12 A19 A57
5L 77-125 225/40R18 T89 T91 T92 A99 S01
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 A01 K1a K1b K2b T91 T93
77-125 245/40R18 A01 K1a K1b K2b
VW Arteon 110-206 225/45R18 A33 A19 A57 A99
3H 110-206 225/50R18 A12 S02
e1*2007/46*1725*.. 110-206 235/45R18 A12
110-206 245/40R18 A12
110-206 245/45R18 A12
110-206 255/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 9 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-162 215/45R18 A12 A19 A58
16 77-162 215/50R18 A01 K1a K1b R70 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 225/45R18 V18 S01
77-162 235/40R18 A01 K1a K1b
77-162 235/45R18 A01 K1a K1b
77-162 245/40R18 A01 K1c K2b K3a K3c
77-162 245/45R18 A01 K1c K2b K3a K3c
VW Caddy (III) Maxi 62-125 225/40R18 K1c K2c T88 T92 A01 A12 A19
2K, 2KN A57 A67 A99
e1*2001/116* K34 S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 225/40R18 K1c K2b T92 A01 A12 A19
2K, 2KN A57 A67 A99
§ 22 51523, Erweiterung 03
e1*2001/116* S01
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 215/45R18 R02 T89 T93 A12 A19 A99
1T, 1t 75-130 215/45R18 M+S R03 T89 T93 KMV V18 S01
e1*2001/116* 75-130 225/40R18 A01 K1a M+S T88 T92
0211*00-35; 75-130 235/40R18 A01 K1a R02
e1*2007/46* 75-130 235/40R18 R03
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 215/40R18 K1a K2b K3c T89 A01 A12 A19
AU 85, 100 225/35R18 K1a K2b K3c T87 A58 A99 F24
e1*2007/46*0623*10-.. 85, 100 225/40R18 K1a K2b K3c S01
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 215/40R18 K1a K2b K3c T89 A01 A12 A19
AU 85, 100 225/35R18 K1a K2b K3c K8g T87 A58 A99 F23
e1*2007/46*0623*10-.. 85, 100 225/40R18 K1a K2b K3c K8g S01
- incl. Facelift 2017
VW EOS 85-184 215/45R18 A12 A19 A58
1F 85-184 225/40R18 A01 K2b K46 K56 A99 Cbo V18
e1*2001/116*0349*.. 85-191 215/45R18 M+S S01
- incl. Facelift 2011 85-191 225/40R18 A01 K2b K46 K56 M+S
85-191 235/40R18 A01 K1a K2b K46 K56
85-191 245/35R18 A01 K1a K1b K2a K2b K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A12 A19
1K 55-169 225/35R18 K1c K2b R37 T83 T87 A99 S01
e1*2001/116* 55-184 225/40R18 K1c K2b
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A12 A19
1KM 59-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A58 A99 Car
e1*2001/116* 59-147 225/40R18 K1c K27 K2c K41 K44 K46 K56 S01
0328*00-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 10 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 215/40R18 K1c K2b K3a K6g K8d T85 T89 A01 A12 A19
1K 59-173 225/35R18 K1c K2b K3a K6g K8d T83 T87 A99 V18 S01
e1*2001/116 59-173 225/40R18 K1c K2b K3a K6g K8d
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8i T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8i
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8r
VW Golf (VI) R 188-199 215/40R18 K1c K2b K3a K6g K8d T89 A01 A12 A19
1K 188-199 225/40R18 K1c K2b K3a K6g K8d A99 V18 S01
e1*2001/116 188-199 235/35R18 K1c K2c K3a K6h K8i T90
*0242*33-.. 188-199 235/40R18 K1c K2c K3a K6h K8i
- Fließheck/Cabrio 188-199 245/35R18 K1c K2c K3a K6h K8r
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 A01 A12 A19
1KM 59-118 225/35R18 K1c K2b K3a K6h K8d T83 T87 A99 Car V18
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8d S01
e1*2007/46* 59-118 235/35R18 K1c K2b K3a K6h K8i T86 T90
0492*00-05 59-118 235/40R18 K1c K2b K3a K6h K8i
§ 22 51523, Erweiterung 03
59-118 245/35R18 K1c K2c K3a K6h K8r
VW Golf (VII) /-Variant 63-110 215/40R18 K1a K2b K3c T85 A01 A12 A19
AU, AUV, 1K, 1KM 63-110 225/35R18 K1a K2b K3c K8g T83 A58 A99 Car
e1*2007/46*0623*..; 63-110 225/40R18 K1a K2b K3c K8g F23 Flh KOV
e1*2007/46*0627*..; 63-110 235/35R18 K1c K2b K3c K5a K8g NoE V18 S01
e1*2007/46* 63-110 245/35R18 K1c K2b K3c K5d K8k
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 215/40R18 K1a K2b K3c T85 T89 A01 A12 A19
AU, AUV, 1K, 1KM 63-213 215/40R18 K1a K2b K3c M+S T85 T89 A57 A99 Car
e1*2007/46*0623*..; 63-213 225/35R18 K1a K2b K3c T83 T87 F24 Flh KOV
e1*2007/46*0627*..; 63-213 225/40R18 K1a K2b K3c NoE V00 V18
e1*2007/46* 63-213 235/35R18 K1c K2b K3c K5a K6g T86 T90 S01
0490*05-..; 63-213 245/35R18 K1c K2b K3c K5d K6g K6i K8a
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 215/45R18 A12 A19 A56
AUV 81-135 225/40R18 A01 K6g K6i K6w K8e A99 Car F24
e1*2007/46*0627*.. 81-135 225/45R18 A01 K6g K6i K6w K8e KMV S01
- incl. Facelift 2017 81-135 235/40R18 A01 K1a K3b K6g K6i K6w K8e
VW Golf (VII) GTE 110 215/40R18 K1a K2b K3c T89 A01 A12 A19
Hybrid 110 225/35R18 K1a K2b K3c T87 A58 A99 F24
AU 110 225/40R18 K1a K2b K3c S01
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206, 221 215/40R18 K1a K2b K3c T89 A01 A12 A19
AU 206-228 225/40R18 K1a K2b K3c A56 A99 F24
e1*2007/46*0623*.. 206-228 235/35R18 K1c K2b K3c K5a K6g T86 T90 S01
- incl. Facelift 2017 206-228 245/35R18 K1c K2b K3c K5d K6g K6i K8a
VW Golf (VII) R Variant 213-228 215/40R18 K1a K2b K3c M+S T89 A01 A12 A19
AUV 213-228 225/40R18 K1a K2b K3c A56 A99 Car
e1*2007/46*0627*.. 213-228 235/35R18 K1c K2b K3c K5a K6g T86 T90 F24 S01
- incl. Facelift 2017 213-228 245/35R18 K1c K2b K3c K5d K6g K6i K8a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 11 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) 110 215/40R18 K1a K2b T85 T89 A01 A12 A19
CD 110 225/35R18 K1a K2b K5c T83 T87 A58 A99 F24
e1*2007/46*2014*.. 110 225/40R18 K1a K2b K5c Flh KOV NoE
110 235/40R18 G01 K1c K2b K4i K5c K6i K8h NoP V18 S02
110 245/35R18 K1c K2b K4i K5c K5i K6i K8h
VW Golf Plus 55-125 215/40R18 K1a K1b K27 K2b K44 T85 T89 A01 A12 A19
1KP 55-125 225/40R18 K1c K27 K2b K44 T88 T89 A58 A99 K56
e1*2001/116*0304*..; 55-85 225/35R18 K1c K27 K2b K44 T87 S01
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 215/40R18 K1a K2b K3c T85 T89 A01 A12 A19
AUV, 1KM 63-110 225/35R18 K1a K2b K3c T83 T87 A58 A99 F24
e1*2007/46*0627*..; 63-110 225/40R18 K1a K2b K3c V18 S01
e1*2007/46*0492*08-.. 63-110 235/35R18 K1c K2b K3c K5a K6g K8a T86 T90
- incl. Facelift 2017 63-110 245/35R18 K1c K2b K3c K5d K6g K8m
VW Golf Sportsvan 63-85 215/40R18 K1a K2b K3c K8g T85 A01 A12 A19
AUV, 1KM 63-85 225/35R18 K1a K2b K3c K8g T83 A58 A99 F23
§ 22 51523, Erweiterung 03
e1*2007/46*0627*..; 63-85 225/40R18 K1a K2b K3c K8g V18 S01
e1*2007/46*0492*08-.. 63-85 235/35R18 K1c K2b K3c K5a K8k
- incl. Facelift 2017 63-85 245/35R18 K1c K2b K3c K5d K8t
VW Jetta 77 - 155 205/40R18 K1c K2b K3a K6g K8e T86 A01 A12 A19
16, 16H 77 - 155 215/40R18 K1c K2b K3a K6g K8e T89 A58 A99 Sth
e1*2007/46*0539*..; 77 - 155 225/40R18 K1c K2b K3a K6h K6i K8m V18 S01
e1*2007/46*0584*.. 77 - 155 235/35R18 K1c K2c K3a K5c K6h K6i K8s T86
77 - 155 235/40R18 K1c K2c K3a K5c K6h K6i K8s
VW Jetta 66-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A12 A19
1KM 66-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A58 A99 K56
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2c K41 K44 K46 Sth S01
VW Passat (V) 74-142 225/40R18 K45 K46 T88 T89 T91 A01 A12 A19
3BG 74-142 245/35R18 K46 R03 T88 T89 A99 Car Lim
e1*98/14*0157*.., V18 S01
e1*2001/116*0157*..
VW Passat (V) W8 202 225/40R18 K45 K46 A01 A12 A19
3BS A99 B11 Car
e1*98/14*0173*.., Lim S01
e1*2001/116*0173*..
VW Passat (VI) 75-147 215/45R18 K1a K46 K56 A01 A12 A19
3C 75-147 225/40R18 K1a K46 K56 T88 T89 A99 Lim V18
e1*2001/116* 75-147 235/40R18 K1c K2b K46 K56 S01
0307*00-23 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89
VW Passat (VI) 184 215/45R18 K1a K46 K56 M+S A01 A12 A19
3C 184 225/40R18 K1a K46 K56 M+S T88 T89 A99 Lim S01
e1*2001/116* 184 235/40R18 K1c K2b K46 K56
0307*00-23 184 245/35R18 K1c K2b K44 K46 K56 T88 T89
VW Passat (VI) Variant 184 235/40R18 A01 K1c K2b K46 K56 A12 A19 A99
3C Car S01
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 12 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) Variant 75-147 215/45R18 T89 T93 A12 A19 A99
3C 75-147 225/40R18 A01 K1a K2b K46 K56 T88 T89 T91 Car V18 S01
e1*2001/116* 75-147 235/40R18 A01 K1c K2b K46 K56
0307*00-23 75-147 245/35R18 A01 K1c K2b K44 K46 K56 T88 T89
T92
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A19 A99
3C, 3c 77-155 225/40R18 A01 K1a K2b T88 T92 Car Lim V18
e1*2001/116* 77-155 235/40R18 A01 K1a K2b K4i K6g VoA S01
0307*24-36; 77-155 245/35R18 A01 K1c K2b K4i K6g K6i K8e T88
e1*2007/46* T92
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 215/45R18 T89 T93 A12 A19 A99
3C, 3c 77-155 225/40R18 T88 T92 Car KMV Lim
e1*2001/116* 77-155 235/40R18 A01 K4i K6g V18 VoA S01
0307*24-36; 77-155 245/35R18 A01 K1c K4i K6g K6i K8e T88 T92
§ 22 51523, Erweiterung 03
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) Alltrack 103-155 215/45R18 M+S T89 T93 A12 A19 A56
3C, 3c 103-155 225/40R18 M+S T92 A99 Car KMV
e1*2001/116* 103-155 225/45R18 S01
0307*24-36; 103-155 235/40R18 A01 K6g T91 T95
e1*2007/46* 103-155 245/40R18 A01 K6h K6w K8h
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 215/45R18 A31 T89 T93 A19 A57 A99
3C 88-206 225/45R18 A91 Car Lim NoP
e1*2001/116* 88-206 235/40R18 A12 V00 V18 VoA
0307*37-.. 88-206 235/45R18 A12 S02
- Limousine / Variant 88-206 245/40R18 A01 A12 K8h
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat CC / CC 100-220 225/40R18 T88 T92 A12 A19 A99
3CC 100-220 235/40R18 S01
e1*2001/116*0468*..
- incl. Modell 2012
VW Passat GTE (VIII) 115 215/45R18 A31 T89 T93 A19 A58 A99
3C 115 225/45R18 A91 Car Lim V18
e1*2001/116* 115 235/40R18 A12 VoA S02
0307*41-.. 115 235/45R18 A12
- Limousine / Variant 115 245/40R18 A01 A12 K8h
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 13 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-331 235/50R18 A30 T01 T97 A19 A99 BnK
3D, 3d 165-331 245/45R18 A12 T00 T96 Lim V18 S01
e1*98/14*0189*..; 165-331 255/45R18 A12 T03 T99
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/40R18 A12 A19 A58
13 90-162 235/40R18 A99 Cpe V18
e1*2001/116*0471*.. 90-162 245/35R18 S01
- incl. Facelift 2015 90-162 245/40R18
VW Scirocco R 188-206 225/40R18 A12 A19 A58
13 188-206 235/40R18 A99 Cpe V18
e1*2001/116*0471*.. 188-206 245/35R18 S01
- incl. Facelift 2015 188-206 245/40R18
VW Sharan 85-162 215/45R18 T93 A12 A19 A57
7N 85-162 225/45R18 T95 A99 S02
§ 22 51523, Erweiterung 03
e1*2007/46*0401*..; 85-162 235/40R18 T93 T95
e1*2007/46*0434*.. 85-162 235/45R18 T94 T98
- incl, Facelift 2015 85-162 245/40R18 A01 K2b T93 T97
VW T-ROC 85-140 215/50R18 A01 K1a R70 A12 A19 A57
A1 85-140 225/45R18 A99 Flh S02
e13*2007/46*1845*.. 85-140 235/45R18 A01 K1a
85-140 245/40R18 A01 K1c K2b
85-140 245/45R18 A01 K1c K2b
VW T-ROC Cabriolet 85-110 215/50R18 A01 K1a R70 A12 A19 A58
A1 85-110 225/45R18 A99 Cbo S02
e13*2007/46*1845*.. 85-110 235/45R18 A01 K1a
85-110 245/40R18 A01 K1c K2b
85-110 245/45R18 A01 K1c K2b
VW Tiguan (I) 81-155 225/50R18 A12 A19 A57
5N 81-155 235/50R18 A99 KMV S02
e1*2001/116* 81-155 245/45R18
0450*00-23; 81-155 255/45R18
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 A12 A19 A57
5N 81-155 235/50R18 A01 K1a K1b K2b A99 S02
e1*2001/116* 81-155 245/45R18
0450*11-23; 81-155 255/45R18 A01 K1a K1b K2b
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/50R18 K2b A01 A12 A19
5N 81-155 235/50R18 K1a K1b K2b A57 A99 S02
e1*2001/116* 81-155 245/45R18 K2b
0450*00-10; 81-155 255/45R18 K1a K1b K2b
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 14 von 24
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-176 225/55R18 A12 A19 A57
5N 85-176 225/60R18 A99 KOV S02
e1*2001/116* 85-176 235/50R18
0450*24-..; e1*2007/46* 85-176 235/55R18
0487*15-..
- ab Modell 2016
VW Tiguan (II) Allspace 110-176 225/55R18 A12 A19 A57
5N 110-176 225/60R18 A99 KOV S02
e1*2001/116* 110-176 235/50R18
0450*31-.. 110-176 235/55R18
VW Tiguan (II) Allspace 110-176 225/55R18 A12 A19 A57
R-Line 110-176 225/60R18 A99 KMV S02
5N 110-176 235/50R18
e1*2001/116* 110-176 235/55R18
0450*31-..
- mit Radhaus-
Verbreiterungen
§ 22 51523, Erweiterung 03
VW Tiguan (II) R-Line 85-176 225/55R18 A12 A19 A57
5N 85-176 225/60R18 A99 KMV S02
e1*2001/116* 85-176 235/50R18
0450*24-..; 85-176 235/55R18
e1*2007/46*
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 215/40R18 K1c K2b T89 A01 A12 A19
1T 66-125 225/40R18 K1c K2b T88 T92 A58 A99 Npf
e1*2001/116* S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-125 215/40R18 K1a K2b T89 A01 A12 A19
1T, 1t 66-130 225/40R18 K1c K2b T88 T92 A58 A99 Npf
e1*2001/116* S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 215/45R18 K1a K2b K6g T89 T93 A01 A12 A19
1T 81-140 225/45R18 K1c K2b K3c K6h A58 A99 V18
e1*2001/116* 81-140 235/45R18 K1c K2b K3c K6h S02
0211*36-..; 81-140 245/40R18 K1c K2b K3c K5b K6h K6i K8d
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 15 von 24
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
§ 22 51523, Erweiterung 03
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 16 von 24

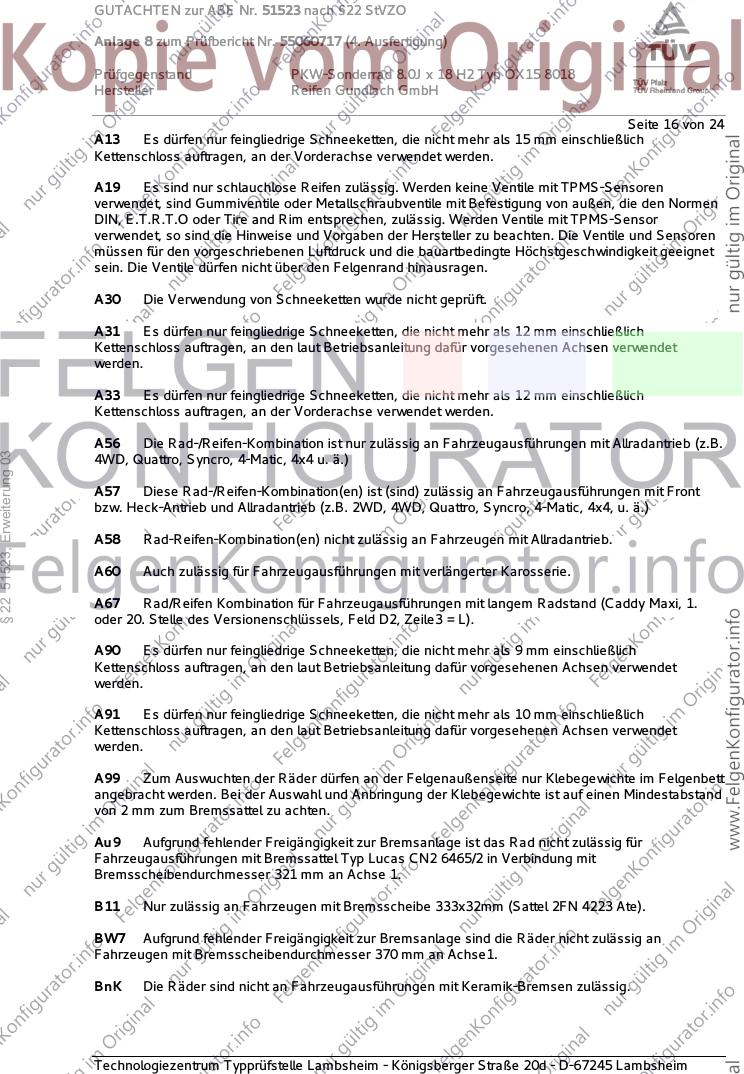

A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
§ 22 51523, Erweiterung 03
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 17 von 24

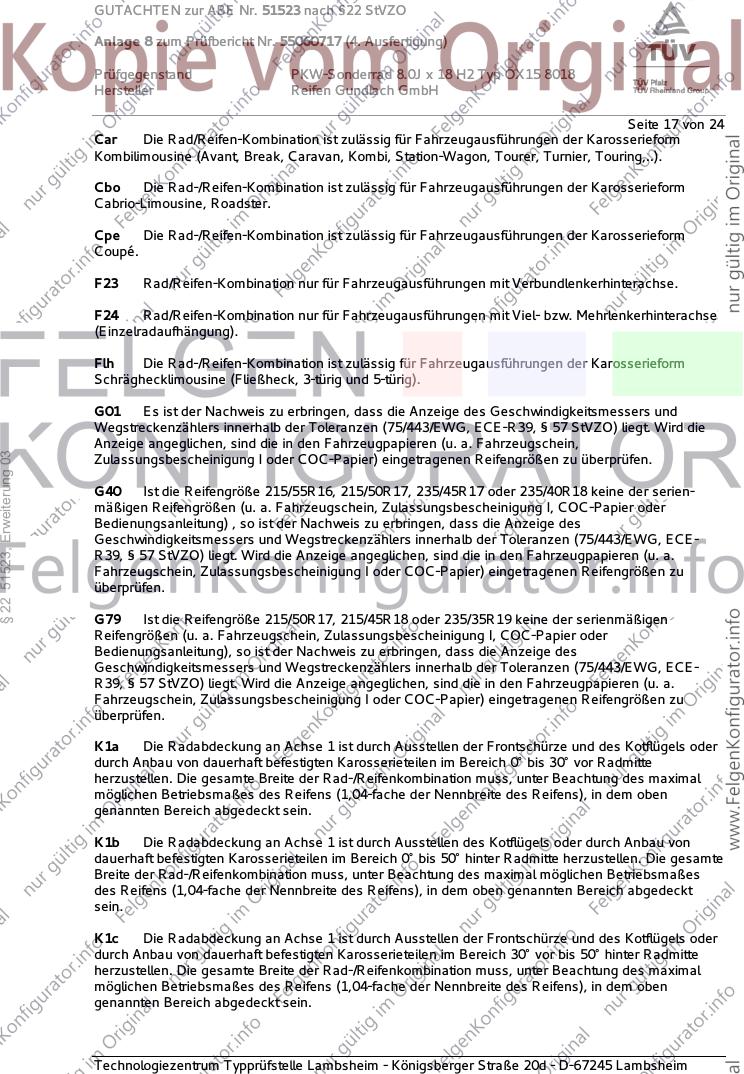

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
§ 22 51523, Erweiterung 03
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

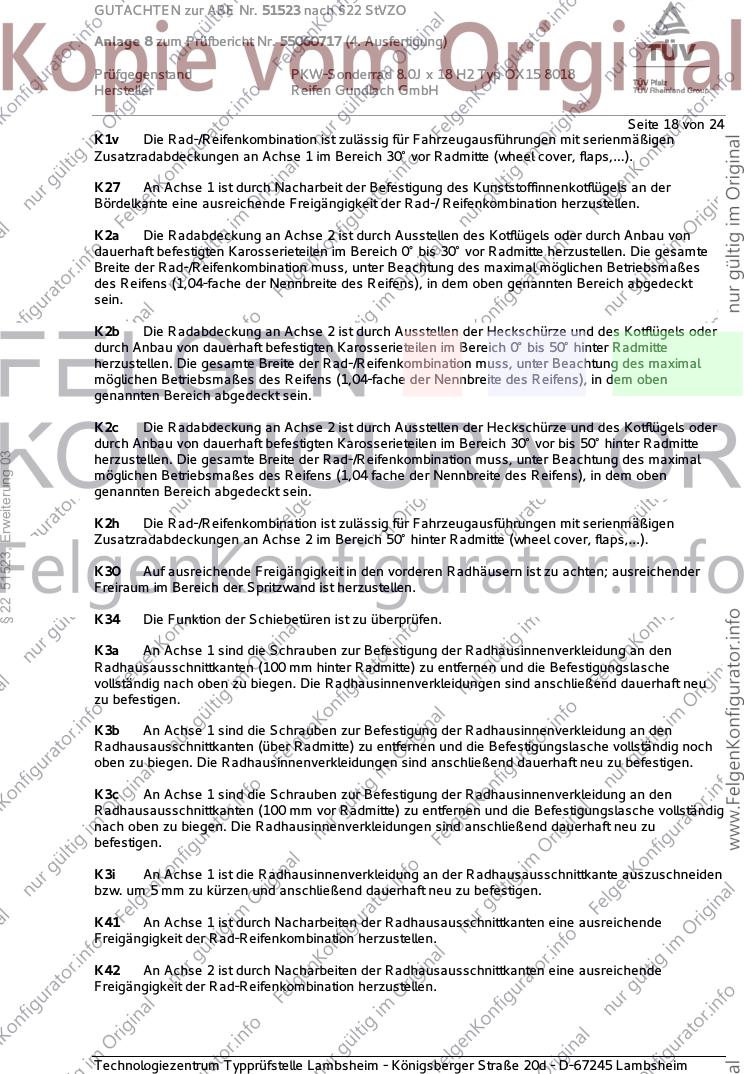

Seite 18 von 24
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
§ 22 51523, Erweiterung 03
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 19 von 24
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
§ 22 51523, Erweiterung 03
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 20 von 24
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
§ 22 51523, Erweiterung 03
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 21 von 24
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
§ 22 51523, Erweiterung 03
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 22 von 24
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51523, Erweiterung 03
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 23 von 24
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51523, Erweiterung 03
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 24 von 24
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. September 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
§ 22 51523, Erweiterung 03
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 24 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. September 2020
Laux 00350395.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
