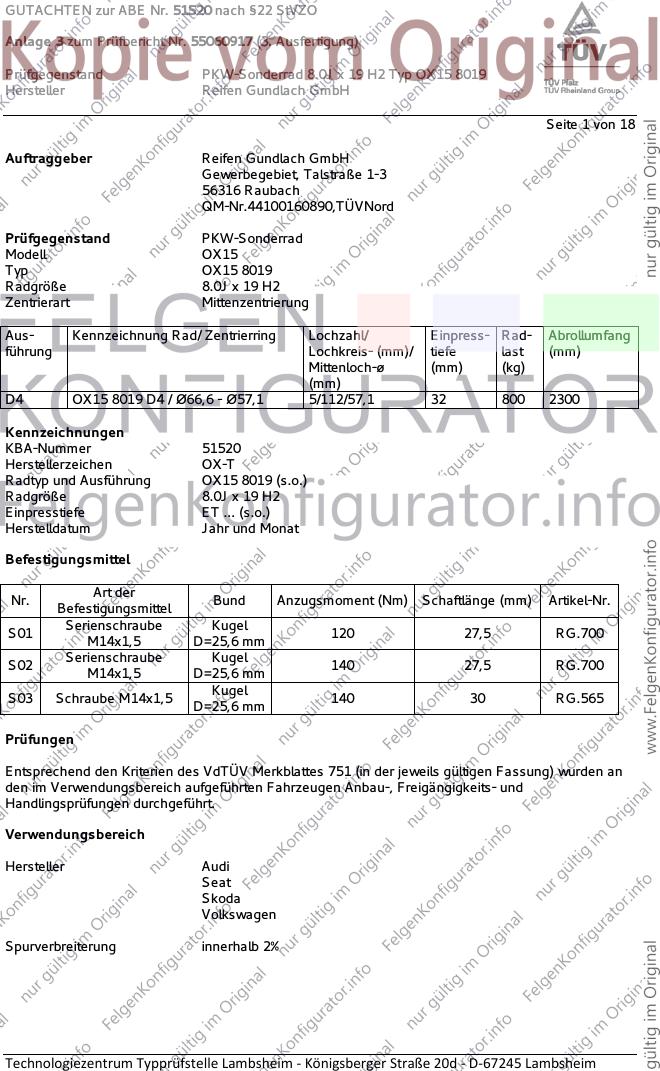

GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 1 von 18
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 8019
Radgröße 8.0J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D4 OX15 8019 D4 / Ø66,6 - Ø57,1 5/112/57,1 32 800 2300
Kennzeichnungen
KBA-Nummer 51520
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 8019 (s.o.)
Radgröße 8.0J x 19 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Art der
Nr. Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
Serienschraube Kugel
S01 120 27,5 RG.700
M14x1,5 D=25,6 mm
Serienschraube Kugel
S02 140 27,5 RG.700
M14x1,5 D=25,6 mm
Kugel
S03 Schraube M14x1,5 140 30 RG.565
D=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

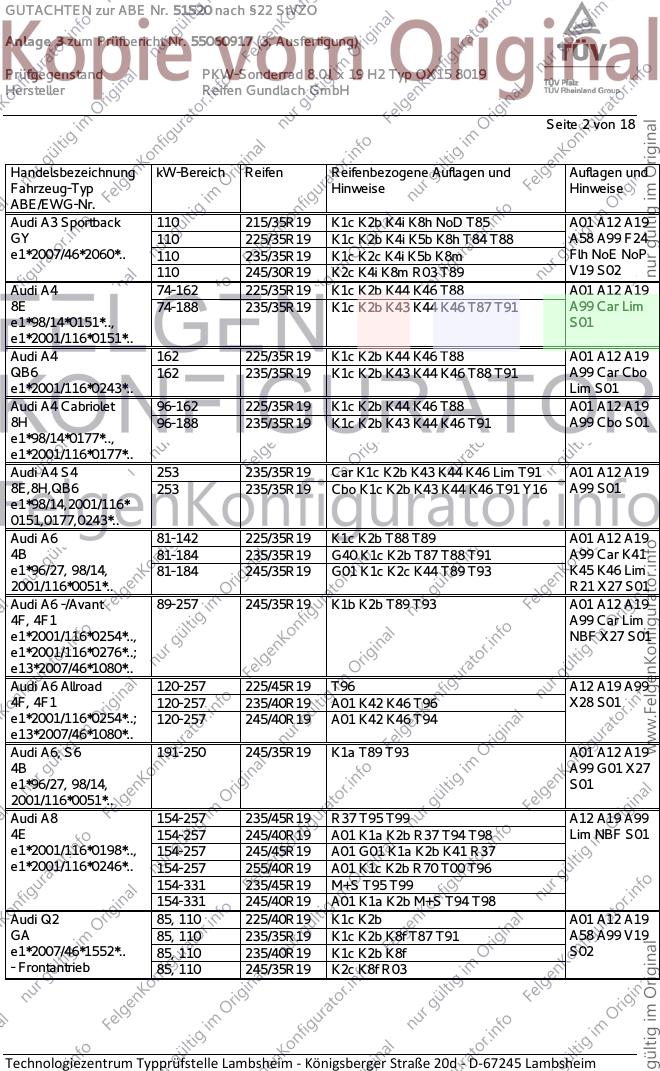

GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Sportback 110 215/35R19 K1c K2b K4i K8h NoD T85 A01 A12 A19
GY 110 225/35R19 K1c K2b K4i K5b K8h T84 T88 A58 A99 F24
e1*2007/46*2060*.. 110 235/35R19 K1c K2c K4i K5b K8m Flh NoE NoP
110 245/30R19 K2c K4i K8m R03 T89 V19 S02
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A19
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A99 Car Lim
e1*98/14*0151*.., S01
e1*2001/116*0151*..
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A19
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A99 Car Cbo
e1*2001/116*0243*.. Lim S01
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A19
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 A99 Cbo S01
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car K1c K2b K43 K44 K46 Lim T91 A01 A12 A19
8E,8H,QB6 253 235/35R19 Cbo K1c K2b K43 K44 K46 T91 Y16 A99 S01
e1*98/14,2001/116*
0151,0177,0243*..
Audi A6 81-142 225/35R19 K1c K2b T88 T89 A01 A12 A19
4B 81-184 235/35R19 G40 K1c K2b T87 T88 T91 A99 Car K41
e1*96/27, 98/14, 81-184 245/35R19 G01 K1c K2c K44 T89 T93 K45 K46 Lim
2001/116*0051*.. R21 X27 S01
Audi A6 -/Avant 89-257 245/35R19 K1b K2b T89 T93 A01 A12 A19
4F, 4F1 A99 Car Lim
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/45R19 T96 A12 A19 A99
4F, 4F1 120-257 235/40R19 A01 K42 K46 T96 X28 S01
e1*2001/116*0254*..; 120-257 245/40R19 A01 K42 K46 T94
e13*2007/46*1080*..
Audi A6, S6 191-250 245/35R19 K1a T89 T93 A01 A12 A19
4B A99 G01 X27
e1*96/27, 98/14, S01
2001/116*0051*..
Audi A8 154-257 235/45R19 R37 T95 T99 A12 A19 A99
4E 154-257 245/40R19 A01 K1a K2b R37 T94 T98 Lim NBF S01
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 K1a K2b K41 R37
e1*2001/116*0246*.. 154-257 255/40R19 A01 K1c K2b R70 T00 T96
154-331 235/45R19 M+S T95 T99
154-331 245/40R19 A01 K1a K2b M+S T94 T98
Audi Q2 85, 110 225/40R19 K1c K2b A01 A12 A19
GA 85, 110 235/35R19 K1c K2b K8f T87 T91 A58 A99 V19
e1*2007/46*1552*.. 85, 110 235/40R19 K1c K2b K8f S02
- Frontantrieb 85, 110 245/35R19 K2c K8f R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

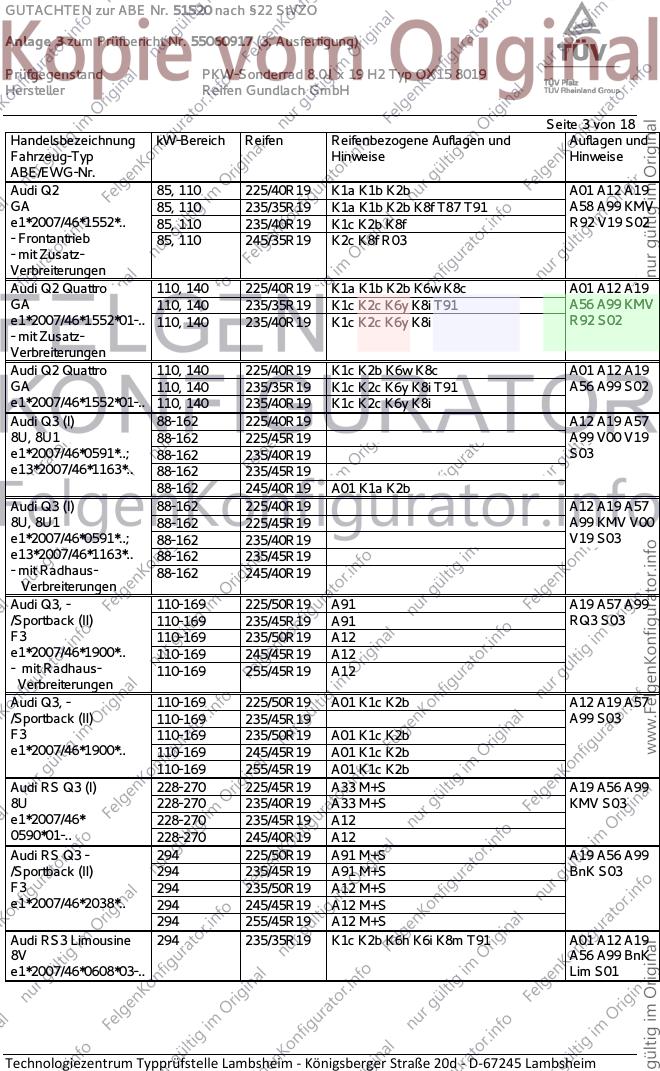

GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 85, 110 225/40R19 K1a K1b K2b A01 A12 A19
GA 85, 110 235/35R19 K1a K1b K2b K8f T87 T91 A58 A99 KMV
e1*2007/46*1552*.. 85, 110 235/40R19 K1c K2b K8f R92 V19 S02
- Frontantrieb 85, 110 245/35R19 K2c K8f R03
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1a K1b K2b K6w K8c A01 A12 A19
GA 110, 140 235/35R19 K1c K2c K6y K8i T91 A56 A99 KMV
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6y K8i R92 S02
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1c K2b K6w K8c A01 A12 A19
GA 110, 140 235/35R19 K1c K2c K6y K8i T91 A56 A99 S02
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2c K6y K8i
Audi Q3 (I) 88-162 225/40R19 A12 A19 A57
8U, 8U1 88-162 225/45R19 A99 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S03
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19 A01 K1a K2b
Audi Q3 (I) 88-162 225/40R19 A12 A19 A57
8U, 8U1 88-162 225/45R19 A99 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S03
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi Q3, - 110-169 225/50R19 A91 A19 A57 A99
/Sportback (II) 110-169 235/45R19 A91 RQ3 S03
F3 110-169 235/50R19 A12
e1*2007/46*1900*.. 110-169 245/45R19 A12
- mit Radhaus- 110-169 255/45R19 A12
Verbreiterungen
Audi Q3, - 110-169 225/50R19 A01 K1c K2b A12 A19 A57
/Sportback (II) 110-169 235/45R19 A99 S03
F3 110-169 235/50R19 A01 K1c K2b
e1*2007/46*1900*.. 110-169 245/45R19 A01 K1c K2b
110-169 255/45R19 A01 K1c K2b
Audi RS Q3 (I) 228-270 225/45R19 A33 M+S A19 A56 A99
8U 228-270 235/40R19 A33 M+S KMV S03
e1*2007/46* 228-270 235/45R19 A12
0590*01-.. 228-270 245/40R19 A12
Audi RS Q3 - 294 225/50R19 A91 M+S A19 A56 A99
/Sportback (II) 294 235/45R19 A91 M+S BnK S03
F3 294 235/50R19 A12 M+S
e1*2007/46*2038*.. 294 245/45R19 A12 M+S
294 255/45R19 A12 M+S
Audi RS3 Limousine 294 235/35R19 K1c K2b K6h K6i K8m T91 A01 A12 A19
8V A56 A99 BnK
e1*2007/46*0608*03-.. Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

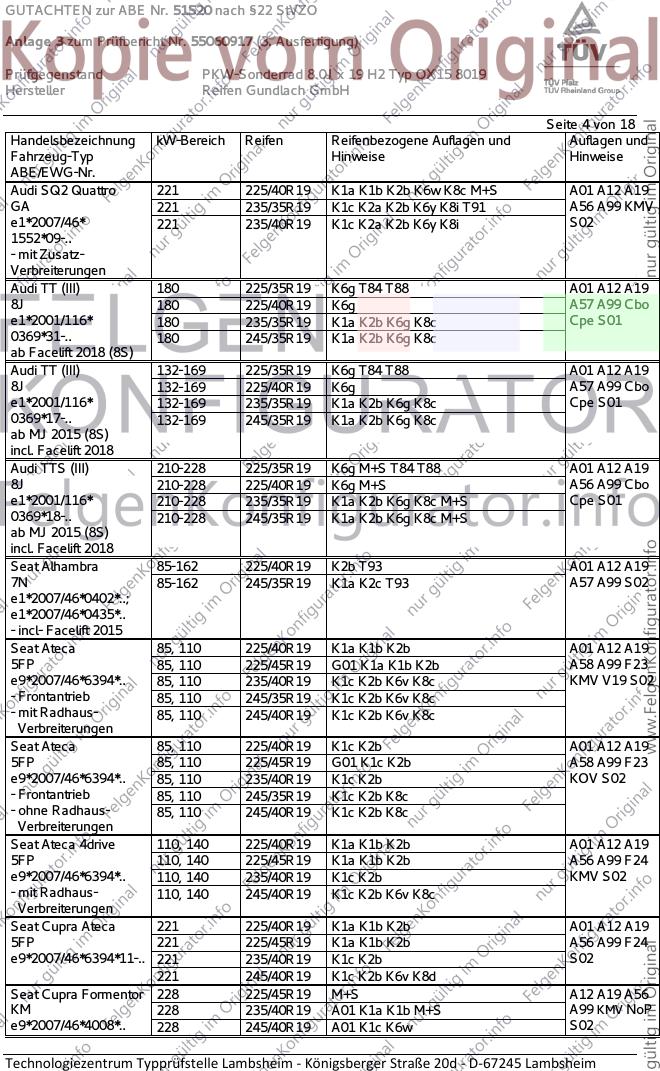

GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ2 Quattro 221 225/40R19 K1a K1b K2b K6w K8c M+S A01 A12 A19
GA 221 235/35R19 K1c K2a K2b K6y K8i T91 A56 A99 KMV
e1*2007/46* 221 235/40R19 K1c K2a K2b K6y K8i S02
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (III) 180 225/35R19 K6g T84 T88 A01 A12 A19
8J 180 225/40R19 K6g A57 A99 Cbo
e1*2001/116* 180 235/35R19 K1a K2b K6g K8c Cpe S01
0369*31-.. 180 245/35R19 K1a K2b K6g K8c
ab Facelift 2018 (8S)
Audi TT (III) 132-169 225/35R19 K6g T84 T88 A01 A12 A19
8J 132-169 225/40R19 K6g A57 A99 Cbo
e1*2001/116* 132-169 235/35R19 K1a K2b K6g K8c Cpe S01
0369*17-.. 132-169 245/35R19 K1a K2b K6g K8c
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TTS (III) 210-228 225/35R19 K6g M+S T84 T88 A01 A12 A19
8J 210-228 225/40R19 K6g M+S A56 A99 Cbo
e1*2001/116* 210-228 235/35R19 K1a K2b K6g K8c M+S Cpe S01
0369*18-.. 210-228 245/35R19 K1a K2b K6g K8c M+S
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Alhambra 85-162 225/40R19 K2b T93 A01 A12 A19
7N 85-162 245/35R19 K1a K2c T93 A57 A99 S02
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl- Facelift 2015
Seat Ateca 85, 110 225/40R19 K1a K1b K2b A01 A12 A19
5FP 85, 110 225/45R19 G01 K1a K1b K2b A58 A99 F23
e9*2007/46*6394*.. 85, 110 235/40R19 K1c K2b K6v K8c KMV V19 S02
- Frontantrieb 85, 110 245/35R19 K1c K2b K6v K8c
- mit Radhaus- 85, 110 245/40R19 K1c K2b K6v K8c
Verbreiterungen
Seat Ateca 85, 110 225/40R19 K1c K2b A01 A12 A19
5FP 85, 110 225/45R19 G01 K1c K2b A58 A99 F23
e9*2007/46*6394*.. 85, 110 235/40R19 K1c K2b KOV S02
- Frontantrieb 85, 110 245/35R19 K1c K2b K8c
- ohne Radhaus- 85, 110 245/40R19 K1c K2b K8c
Verbreiterungen
Seat Ateca 4drive 110, 140 225/40R19 K1a K1b K2b A01 A12 A19
5FP 110, 140 225/45R19 K1a K1b K2b A56 A99 F24
e9*2007/46*6394*.. 110, 140 235/40R19 K1c K2b KMV S02
- mit Radhaus- 110, 140 245/40R19 K1c K2b K6v K8c
Verbreiterungen
Seat Cupra Ateca 221 225/40R19 K1a K1b K2b A01 A12 A19
5FP 221 225/45R19 K1a K1b K2b A56 A99 F24
e9*2007/46*6394*11-..221 235/40R19 K1c K2b S02
221 245/40R19 K1c K2b K6v K8d
Seat Cupra Formentor 228 225/45R19 M+S A12 A19 A56
KM 228 235/40R19 A01 K1a K1b M+S A99 KMV NoP
e9*2007/46*4008*.. 228 245/40R19 A01 K1c K6w S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

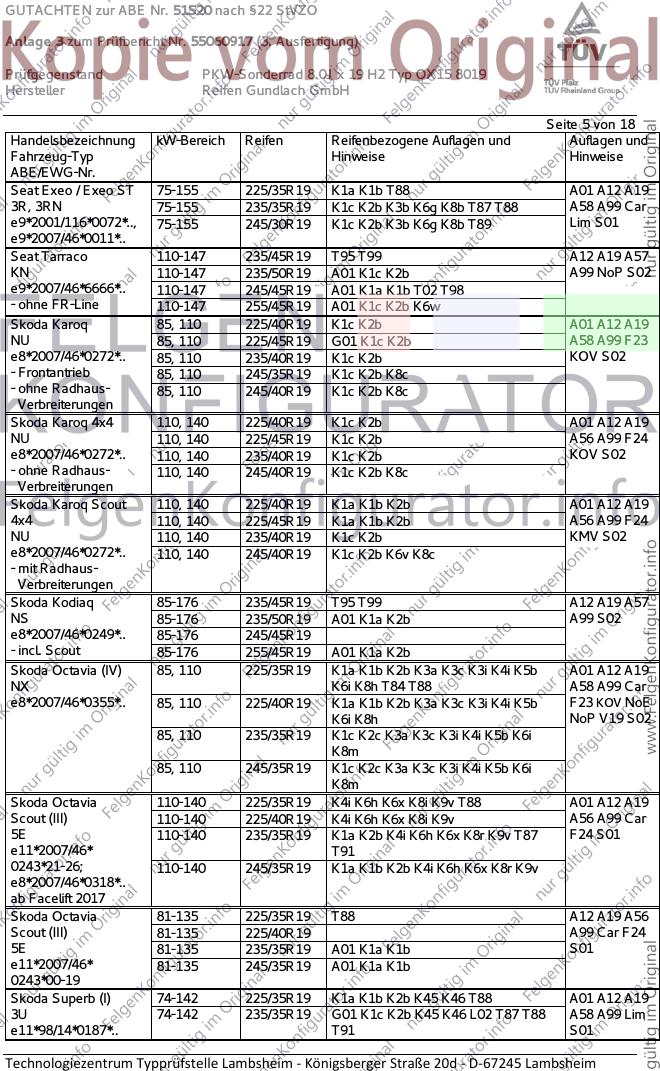

GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Exeo / Exeo ST 75-155 225/35R19 K1a K1b T88 A01 A12 A19
3R, 3RN 75-155 235/35R19 K1c K2b K3b K6g K8b T87 T88 A58 A99 Car
e9*2001/116*0072*.., 75-155 245/30R19 K1c K2b K3b K6g K8b T89 Lim S01
e9*2007/46*0011*..
Seat Tarraco 110-147 235/45R19 T95 T99 A12 A19 A57
KN 110-147 235/50R19 A01 K1c K2b A99 NoP S02
e9*2007/46*6666*.. 110-147 245/45R19 A01 K1a K1b T02 T98
- ohne FR-Line 110-147 255/45R19 A01 K1c K2b K6w
Skoda Karoq 85, 110 225/40R19 K1c K2b A01 A12 A19
NU 85, 110 225/45R19 G01 K1c K2b A58 A99 F23
e8*2007/46*0272*.. 85, 110 235/40R19 K1c K2b KOV S02
- Frontantrieb 85, 110 245/35R19 K1c K2b K8c
- ohne Radhaus- 85, 110 245/40R19 K1c K2b K8c
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/40R19 K1c K2b A01 A12 A19
NU 110, 140 225/45R19 K1c K2b A56 A99 F24
e8*2007/46*0272*.. 110, 140 235/40R19 K1c K2b KOV S02
- ohne Radhaus- 110, 140 245/40R19 K1c K2b K8c
Verbreiterungen
Skoda Karoq Scout 110, 140 225/40R19 K1a K1b K2b A01 A12 A19
4x4 110, 140 225/45R19 K1a K1b K2b A56 A99 F24
NU 110, 140 235/40R19 K1c K2b KMV S02
e8*2007/46*0272*.. 110, 140 245/40R19 K1c K2b K6v K8c
- mit Radhaus-
Verbreiterungen
Skoda Kodiaq 85-176 235/45R19 T95 T99 A12 A19 A57
NS 85-176 235/50R19 A01 K1a K2b A99 S02
e8*2007/46*0249*.. 85-176 245/45R19
- incl. Scout 85-176 255/45R19 A01 K1a K2b
Skoda Octavia (IV) 85, 110 225/35R19 K1a K1b K2b K3a K3c K3i K4i K5b A01 A12 A19
NX K6i K8h T84 T88 A58 A99 Car
e8*2007/46*0355*.. 85, 110 225/40R19 K1a K1b K2b K3a K3c K3i K4i K5b F23 KOV NoE
K6i K8h NoP V19 S02
85, 110 235/35R19 K1c K2c K3a K3c K3i K4i K5b K6i
K8m
85, 110 245/35R19 K1c K2c K3a K3c K3i K4i K5b K6i
K8m
Skoda Octavia 110-140 225/35R19 K4i K6h K6x K8i K9v T88 A01 A12 A19
Scout (III) 110-140 225/40R19 K4i K6h K6x K8i K9v A56 A99 Car
5E 110-140 235/35R19 K1a K2b K4i K6h K6x K8r K9v T87 F24 S01
e11*2007/46* T91
0243*21-26; 110-140 245/35R19 K1a K1b K2b K4i K6h K6x K8r K9v
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia 81-135 225/35R19 T88 A12 A19 A56
Scout (III) 81-135 225/40R19 A99 Car F24
5E 81-135 235/35R19 A01 K1a K1b S01
e11*2007/46* 81-135 245/35R19 A01 K1a K1b
0243*00-19
Skoda Superb (I) 74-142 225/35R19 K1a K1b K2b K45 K46 T88 A01 A12 A19
3U 74-142 235/35R19 G01 K1c K2b K45 K46 L02 T87 T88 A58 A99 Lim
e11*98/14*0187*.. T91 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH

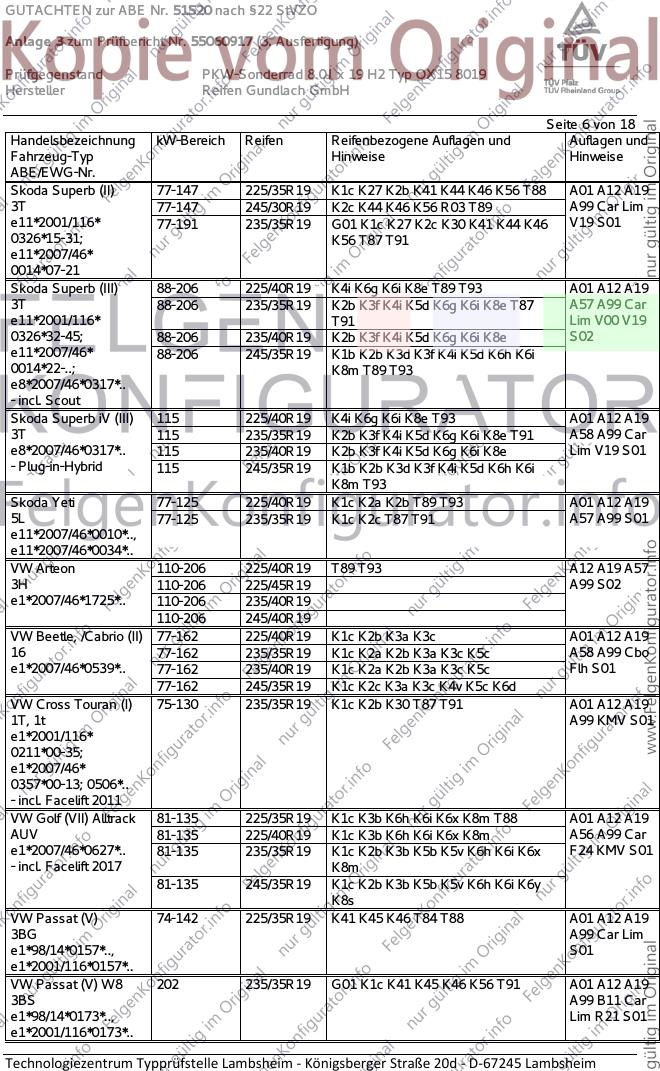

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 225/35R19 K1c K27 K2b K41 K44 K46 K56 T88 A01 A12 A19
3T 77-147 245/30R19 K2c K44 K46 K56 R03 T89 A99 Car Lim
e11*2001/116* 77-191 235/35R19 G01 K1c K27 K2c K30 K41 K44 K46 V19 S01
0326*15-31; K56 T87 T91
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-206 225/40R19 K4i K6g K6i K8e T89 T93 A01 A12 A19
3T 88-206 235/35R19 K2b K3f K4i K5d K6g K6i K8e T87 A57 A99 Car
e11*2001/116* T91 Lim V00 V19
0326*32-45; 88-206 235/40R19 K2b K3f K4i K5d K6g K6i K8e S02
e11*2007/46* 88-206 245/35R19 K1b K2b K3d K3f K4i K5d K6h K6i
0014*22-..; K8m T89 T93
e8*2007/46*0317*..
- incl. Scout
Skoda Superb iV (III) 115 225/40R19 K4i K6g K6i K8e T93 A01 A12 A19
3T 115 235/35R19 K2b K3f K4i K5d K6g K6i K8e T91 A58 A99 Car
e8*2007/46*0317*.. 115 235/40R19 K2b K3f K4i K5d K6g K6i K8e Lim V19 S01
- Plug-in-Hybrid 115 245/35R19 K1b K2b K3d K3f K4i K5d K6h K6i
K8m T93
Skoda Yeti 77-125 225/40R19 K1c K2a K2b T89 T93 A01 A12 A19
5L 77-125 235/35R19 K1c K2c T87 T91 A57 A99 S01
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Arteon 110-206 225/40R19 T89 T93 A12 A19 A57
3H 110-206 225/45R19 A99 S02
e1*2007/46*1725*.. 110-206 235/40R19
110-206 245/40R19
VW Beetle, /Cabrio (II) 77-162 225/40R19 K1c K2b K3a K3c A01 A12 A19
16 77-162 235/35R19 K1c K2a K2b K3a K3c K5c A58 A99 Cbo
e1*2007/46*0539*.. 77-162 235/40R19 K1c K2a K2b K3a K3c K5c Flh S01
77-162 245/35R19 K1c K2c K3a K3c K4v K5c K6d
VW Cross Touran (I) 75-130 235/35R19 K1c K2b K30 T87 T91 A01 A12 A19
1T, 1t A99 KMV S01
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW Golf (VII) Alltrack 81-135 225/35R19 K1c K3b K6h K6i K6x K8m T88 A01 A12 A19
AUV 81-135 225/40R19 K1c K3b K6h K6i K6x K8m A56 A99 Car
e1*2007/46*0627*.. 81-135 235/35R19 K1c K2b K3b K5b K5v K6h K6i K6x F24 KMV S01
- incl. Facelift 2017 K8m
81-135 245/35R19 K1c K2b K3b K5b K5v K6h K6i K6y
K8s
VW Passat (V) 74-142 225/35R19 K41 K45 K46 T84 T88 A01 A12 A19
3BG A99 Car Lim
e1*98/14*0157*.., S01
e1*2001/116*0157*..
VW Passat (V) W8 202 235/35R19 G01 K1c K41 K45 K46 K56 T91 A01 A12 A19
3BS A99 B11 Car
e1*98/14*0173*.., Lim R21 S01
e1*2001/116*0173*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH

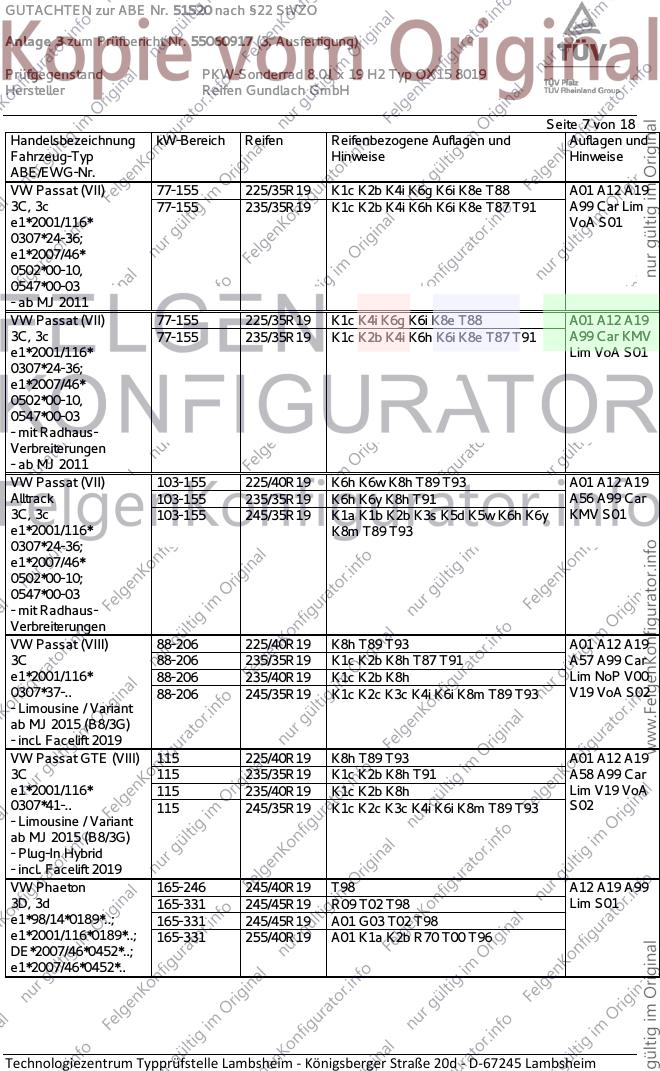

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 225/35R19 K1c K2b K4i K6g K6i K8e T88 A01 A12 A19
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 T91 A99 Car Lim
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 225/35R19 K1c K4i K6g K6i K8e T88 A01 A12 A19
3C, 3c 77-155 235/35R19 K1c K2b K4i K6h K6i K8e T87 T91 A99 Car KMV
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) 103-155 225/40R19 K6h K6w K8h T89 T93 A01 A12 A19
Alltrack 103-155 235/35R19 K6h K6y K8h T91 A56 A99 Car
3C, 3c 103-155 245/35R19 K1a K1b K2b K3s K5d K5w K6h K6y KMV S01
e1*2001/116* K8m T89 T93
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 225/40R19 K8h T89 T93 A01 A12 A19
3C 88-206 235/35R19 K1c K2b K8h T87 T91 A57 A99 Car
e1*2001/116* 88-206 235/40R19 K1c K2b K8h Lim NoP V00
0307*37-.. 88-206 245/35R19 K1c K2c K3c K4i K6i K8m T89 T93 V19 VoA S02
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat GTE (VIII) 115 225/40R19 K8h T89 T93 A01 A12 A19
3C 115 235/35R19 K1c K2b K8h T91 A58 A99 Car
e1*2001/116* 115 235/40R19 K1c K2b K8h Lim V19 VoA
0307*41-.. 115 245/35R19 K1c K2c K3c K4i K6i K8m T89 T93 S02
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Phaeton 165-246 245/40R19 T98 A12 A19 A99
3D, 3d 165-331 245/45R19 R09 T02 T98 Lim S01
e1*98/14*0189*..; 165-331 245/45R19 A01 G03 T02 T98
e1*2001/116*0189*..; 165-331 255/40R19 A01 K1a K2b R70 T00 T96
DE*2007/46*0452*..;
e1*2007/46*0452*..

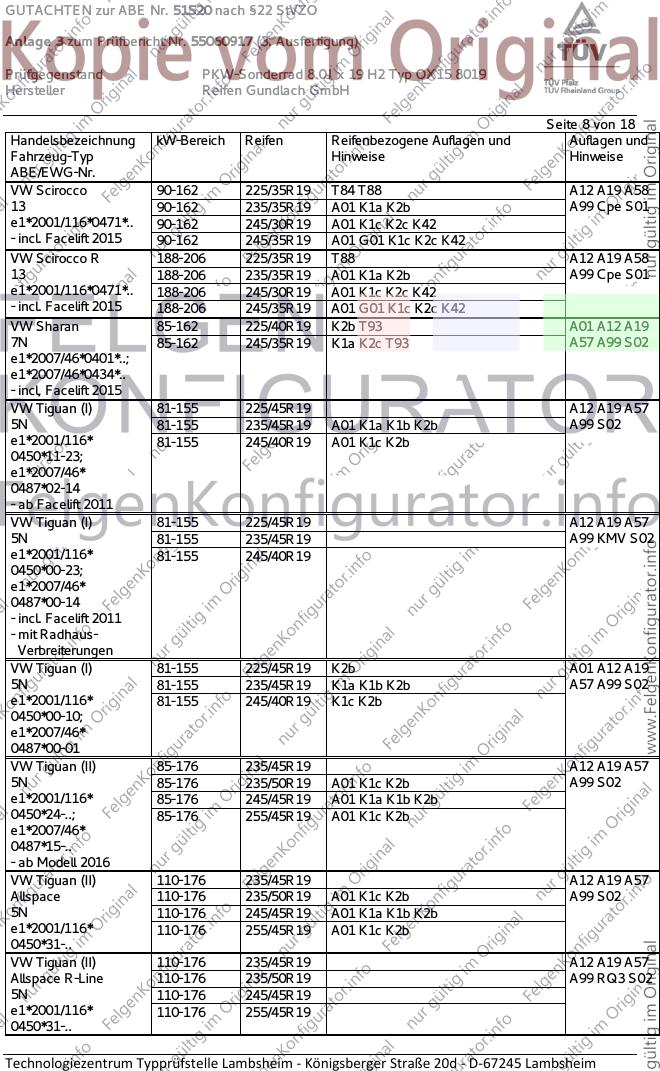

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-162 225/35R19 T84 T88 A12 A19 A58
13 90-162 235/35R19 A01 K1a K2b A99 Cpe S01
e1*2001/116*0471*.. 90-162 245/30R19 A01 K1c K2c K42
- incl. Facelift 2015 90-162 245/35R19 A01 G01 K1c K2c K42
VW Scirocco R 188-206 225/35R19 T88 A12 A19 A58
13 188-206 235/35R19 A01 K1a K2b A99 Cpe S01
e1*2001/116*0471*.. 188-206 245/30R19 A01 K1c K2c K42
- incl. Facelift 2015 188-206 245/35R19 A01 G01 K1c K2c K42
VW Sharan 85-162 225/40R19 K2b T93 A01 A12 A19
7N 85-162 245/35R19 K1a K2c T93 A57 A99 S02
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl, Facelift 2015
VW Tiguan (I) 81-155 225/45R19 A12 A19 A57
5N 81-155 235/45R19 A01 K1a K1b K2b A99 S02
e1*2001/116* 81-155 245/40R19 A01 K1c K2b
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 A12 A19 A57
5N 81-155 235/45R19 A99 KMV S02
e1*2001/116* 81-155 245/40R19
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 K2b A01 A12 A19
5N 81-155 235/45R19 K1a K1b K2b A57 A99 S02
e1*2001/116* 81-155 245/40R19 K1c K2b
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/45R19 A12 A19 A57
5N 85-176 235/50R19 A01 K1c K2b A99 S02
e1*2001/116* 85-176 245/45R19 A01 K1a K1b K2b
0450*24-..; 85-176 255/45R19 A01 K1c K2b
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 235/45R19 A12 A19 A57
Allspace 110-176 235/50R19 A01 K1c K2b A99 S02
5N 110-176 245/45R19 A01 K1a K1b K2b
e1*2001/116* 110-176 255/45R19 A01 K1c K2b
0450*31-..
VW Tiguan (II) 110-176 235/45R19 A12 A19 A57
Allspace R-Line 110-176 235/50R19 A99 RQ3 S02
5N 110-176 245/45R19
e1*2001/116* 110-176 255/45R19
0450*31-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH

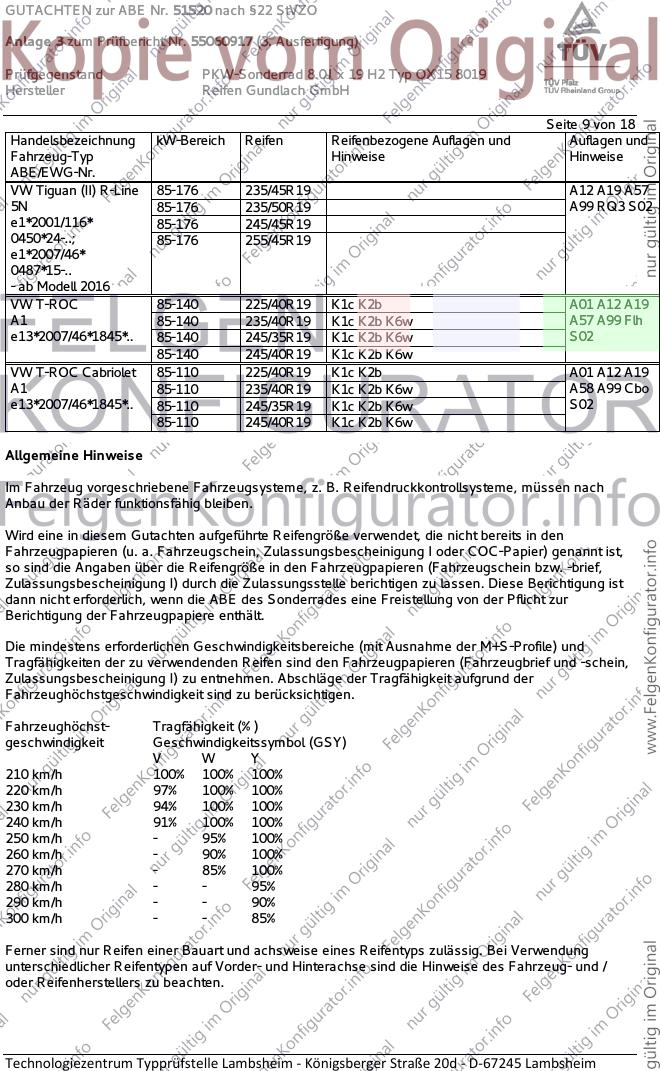

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) R-Line 85-176 235/45R19 A12 A19 A57
5N 85-176 235/50R19 A99 RQ3 S02
e1*2001/116* 85-176 245/45R19
0450*24-..; 85-176 255/45R19
e1*2007/46*
0487*15-..
- ab Modell 2016
VW T-ROC 85-140 225/40R19 K1c K2b A01 A12 A19
A1 85-140 235/40R19 K1c K2b K6w A57 A99 Flh
e13*2007/46*1845*.. 85-140 245/35R19 K1c K2b K6w S02
85-140 245/40R19 K1c K2b K6w
VW T-ROC Cabriolet 85-110 225/40R19 K1c K2b A01 A12 A19
A1 85-110 235/40R19 K1c K2b K6w A58 A99 Cbo
e13*2007/46*1845*.. 85-110 245/35R19 K1c K2b K6w S02
85-110 245/40R19 K1c K2b K6w
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.

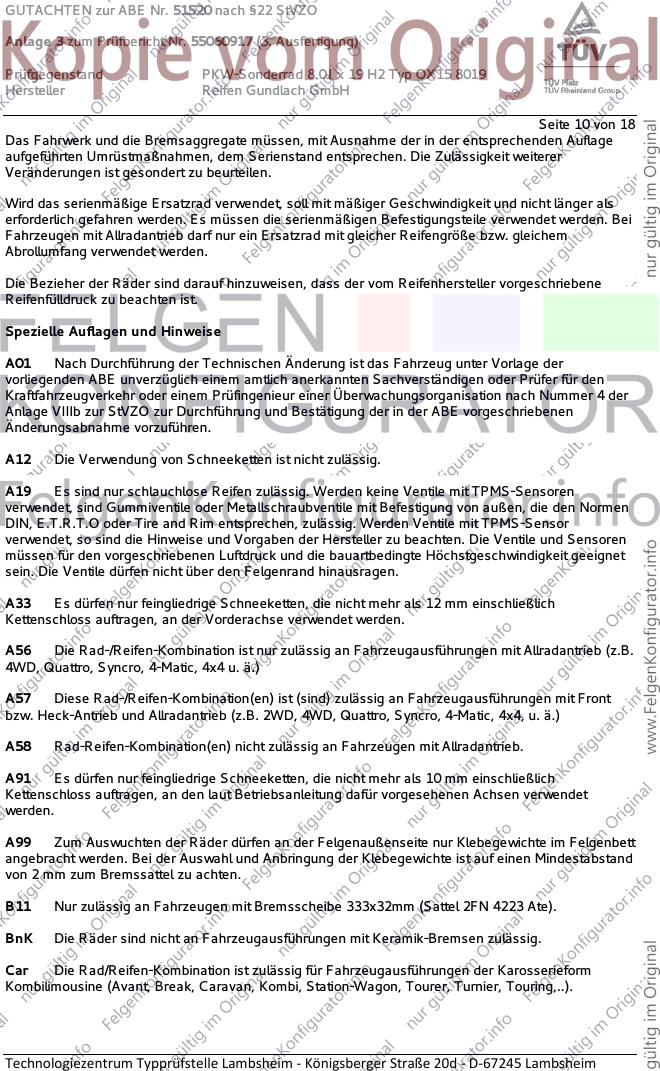

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 10 von 18
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH

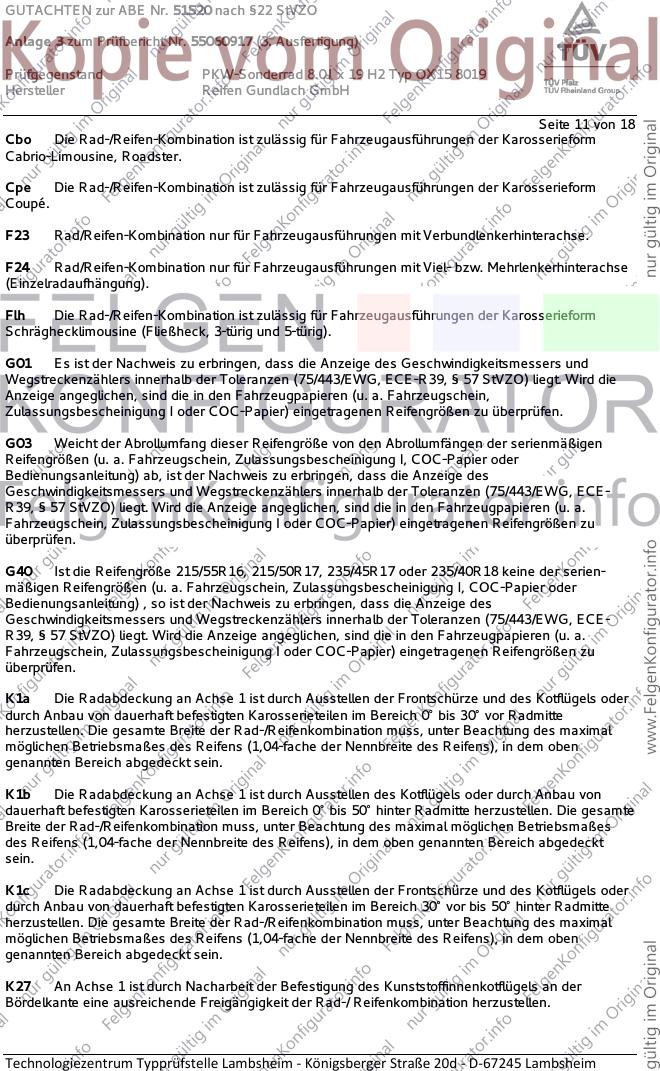

Seite 11 von 18
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH

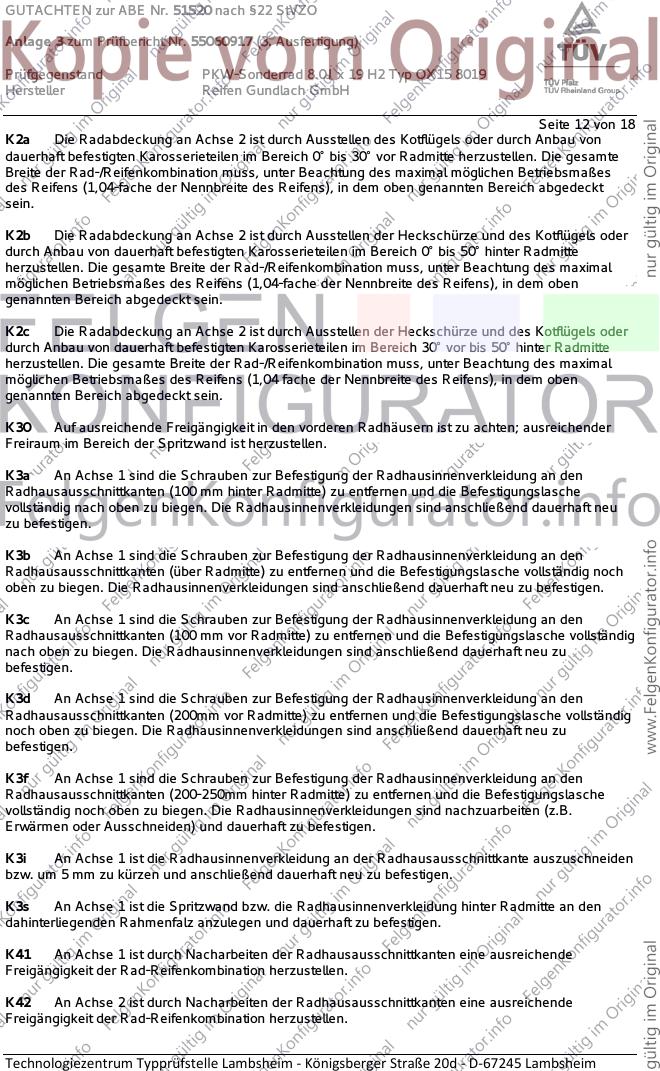

Seite 12 von 18
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH

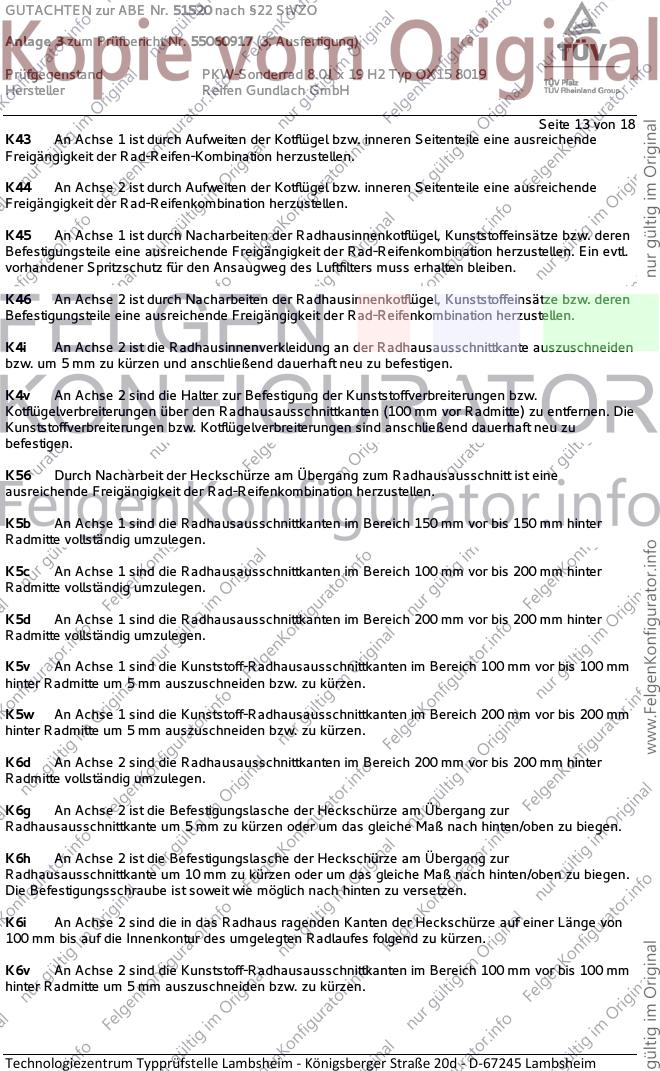

Seite 13 von 18
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH

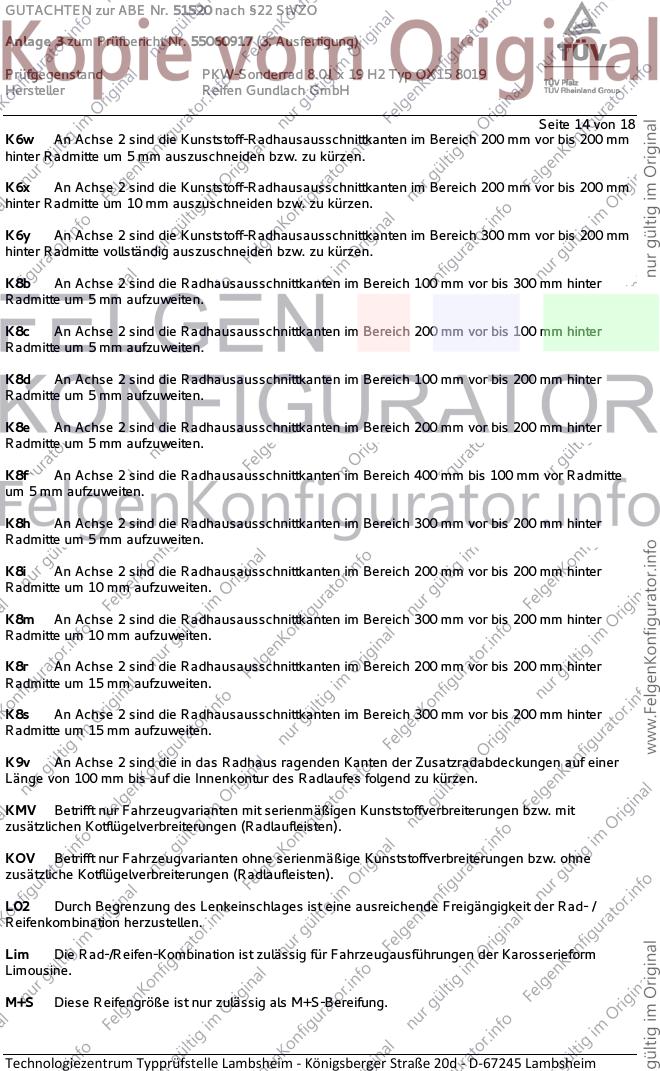

Seite 14 von 18
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH

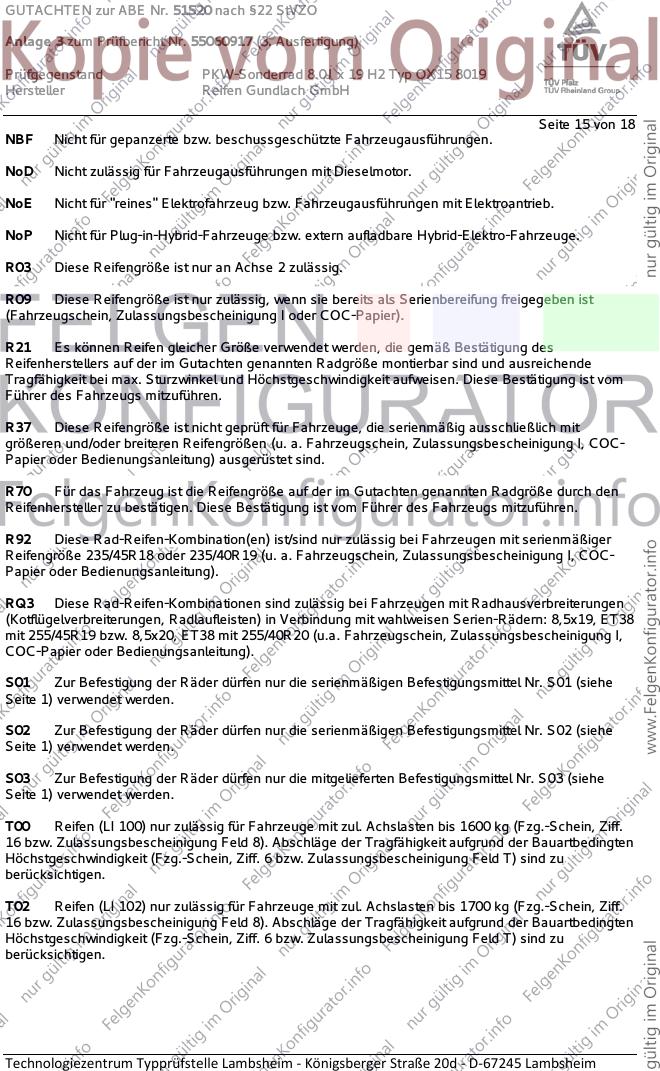

Seite 15 von 18
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH

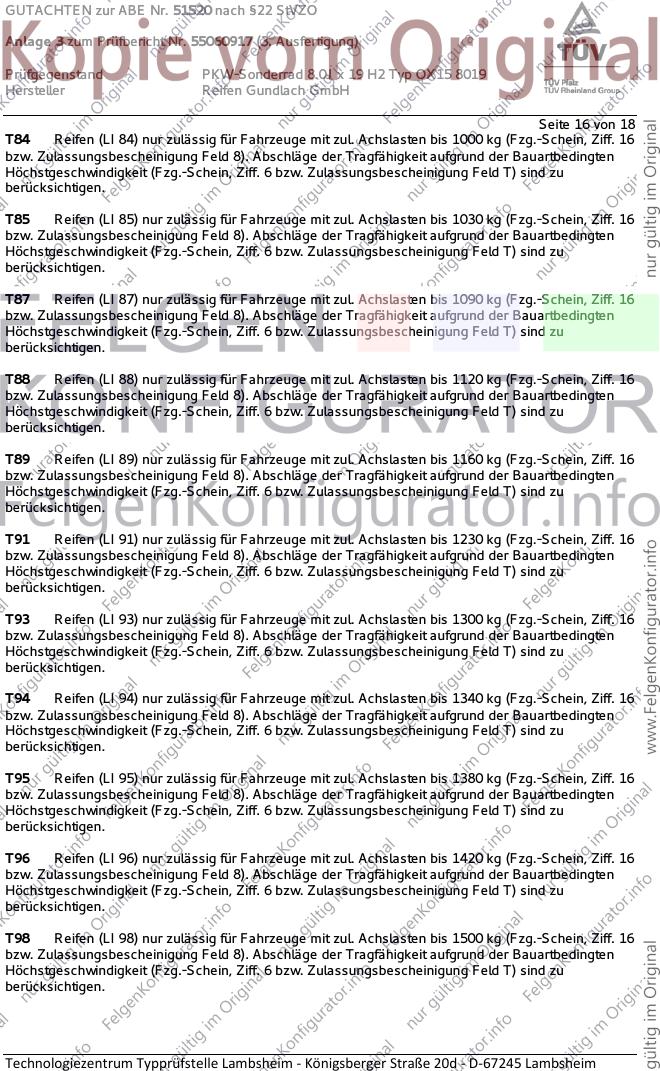

Seite 16 von 18
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 17 von 18
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55060917 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 18 von 18
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. November 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. November 2020
Laux 00355565.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
