Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51899, Erweiterung 01
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 7 J x 17 H2
Genehmigungsnummer: 51899 Erweiterung: 01
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MCR2-7017
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51899 Erweiterung: 01
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 51899, Erweiterung 01
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
01.03.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55054918 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51899 Erweiterung: 01
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
13, 16 - 18 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 51899, Erweiterung 01
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51899 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.03.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51899, Erweiterung 01
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51899 Erweiterung Nr.: 01
Approval No. Extension No.:
Ausgabedatum: letztes Änderungsdatum: 17.03.2020
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55054918 (1. Ausfertigung) 29.08.2018
55054918 (2. Ausfertigung) 01.03.2020
§ 22 51899, Erweiterung 01
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
MCR2-7017 18.08.2018
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51899, Erweiterung 01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51899
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
§ 22 51899, Erweiterung 01
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2

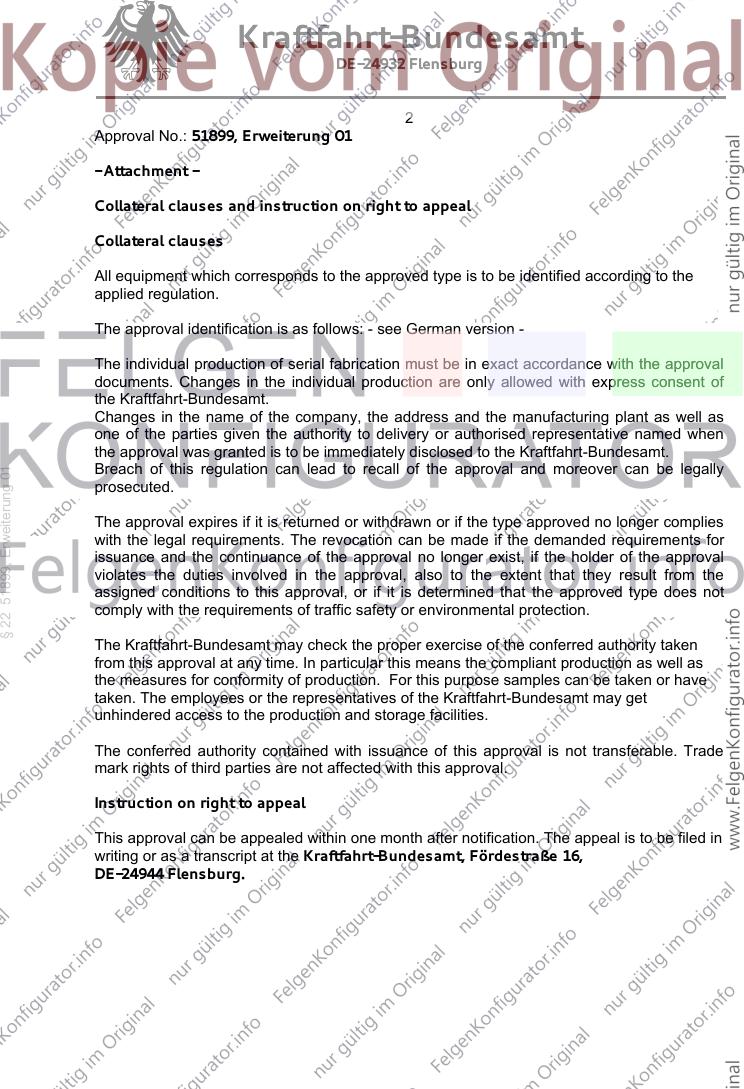

Approval No.: 51899, Erweiterung 01
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
§ 22 51899, Erweiterung 01
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

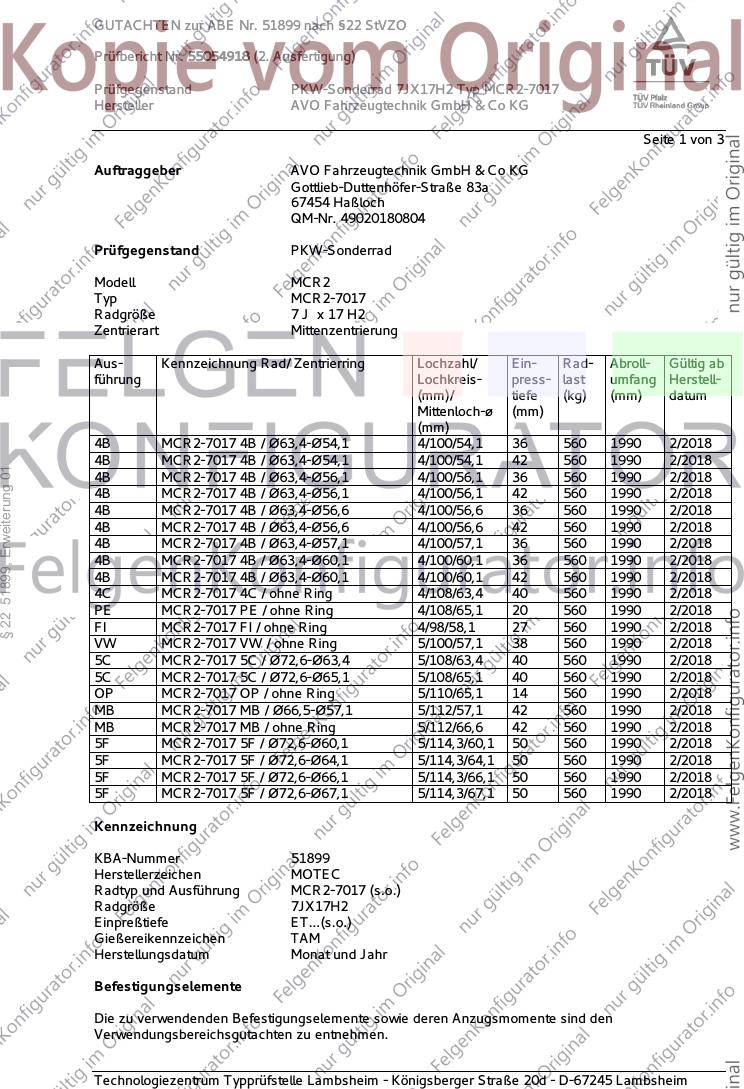

GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MCR2
Typ MCR2-7017
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
4B MCR2-7017 4B / Ø63,4-Ø54,1 4/100/54,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø54,1 4/100/54,1 42 560 1990 2/2018
§ 22 51899, Erweiterung 01
4B MCR2-7017 4B / Ø63,4-Ø56,1 4/100/56,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø56,1 4/100/56,1 42 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø56,6 4/100/56,6 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø56,6 4/100/56,6 42 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø57,1 4/100/57,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø60,1 4/100/60,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø60,1 4/100/60,1 42 560 1990 2/2018
4C MCR2-7017 4C / ohne Ring 4/108/63,4 40 560 1990 2/2018
PE MCR2-7017 PE / ohne Ring 4/108/65,1 20 560 1990 2/2018
FI MCR2-7017 FI / ohne Ring 4/98/58,1 27 560 1990 2/2018
VW MCR2-7017 VW / ohne Ring 5/100/57,1 38 560 1990 2/2018
5C MCR2-7017 5C / Ø72,6-Ø63,4 5/108/63,4 40 560 1990 2/2018
5C MCR2-7017 5C / Ø72,6-Ø65,1 5/108/65,1 40 560 1990 2/2018
OP MCR2-7017 OP / ohne Ring 5/110/65,1 14 560 1990 2/2018
MB MCR2-7017 MB / Ø66,5-Ø57,1 5/112/57,1 42 560 1990 2/2018
MB MCR2-7017 MB / ohne Ring 5/112/66,6 42 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø60,1 5/114,3/60,1 50 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø64,1 5/114,3/64,1 50 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø66,1 5/114,3/66,1 50 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø67,1 5/114,3/67,1 50 560 1990 2/2018
Kennzeichnung
KBA-Nummer 51899
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR2-7017 (s.o.)
Radgröße 7JX17H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51899 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.03.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51899, Erweiterung 01
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Das Gewicht der nicht lackierten Sonderradausführung F5 ET50 betrug 6,945 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim, ab
Juli 2018 durchgeführt.
Anlagen
Beschreibung - 18.08.2018
Radzeichnung MCR2-7017 Blatt 1-2 27.02.2018
mit Änderung vom 26.04.2018
Verwendungen Anlagen 1-23
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
§ 22 51899, Erweiterung 01
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. März 2020
Tufan 00338623.DOC

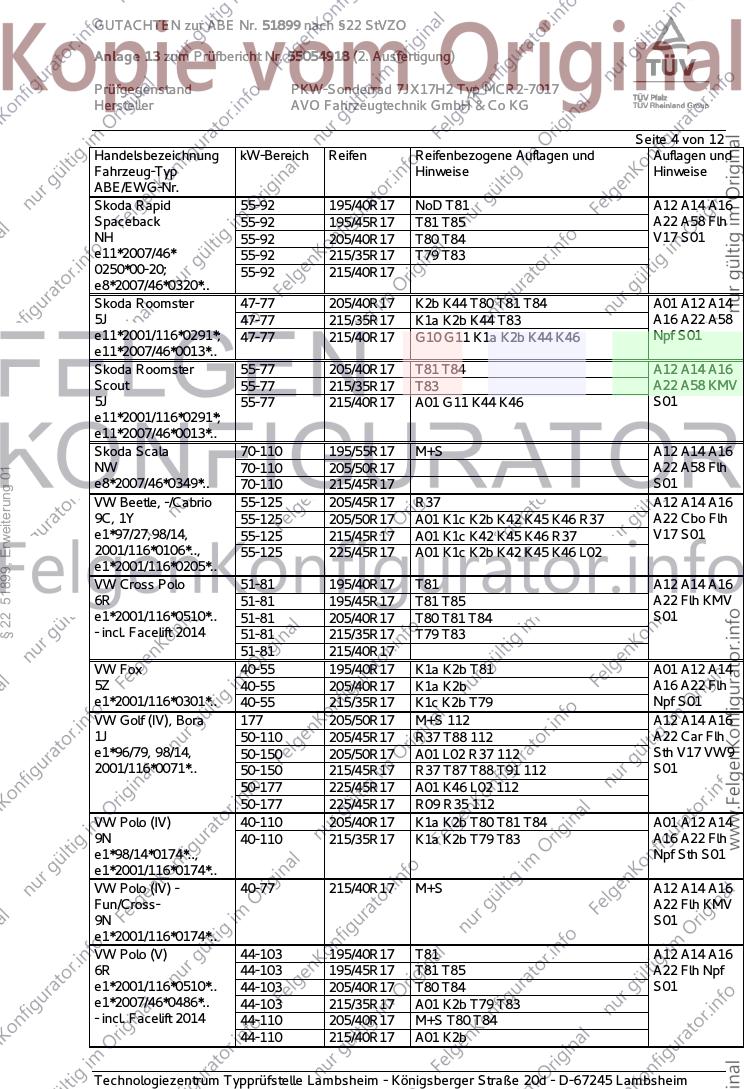

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§ 22 51899, Erweiterung 01
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 12
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MCR2
Typ MCR2-7017
Radgröße 7JX17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
VW MCR2-7017 VW / ohne Ring 5/100/57,1 38 560 1990
Kennzeichnungen
KBA-Nummer 51899
§ 22 51899, Erweiterung 01
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR2-7017 (s.o.)
Radgröße 7JX17H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 26 120 27
S02 Serienschraube M14x1,5 Kugel 26 140 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A1 Sportback 70-110 205/45R17 A12 A14 A16
GB 70-110 215/45R17 A01 K1a K2b A22 A58 Flh
e1*2007/46*1892*.. 70-110 225/45R17 A01 K1c K2b KOV S01
70-147 205/45R17 M+S
70-147 215/45R17 A01 K1a K2b M+S
Audi A1, -/Sportback 60-110 195/45R17 T81 T85 A12 A14 A16
8X 60-136 205/40R17 T80 T81 T84 A22 A58 F23
e1*2007/46*0414*..; 60-136 205/45R17 Flh S01
e1*2007/46*0509*.. 60-141 205/40R17 M+S T80 T81 T84
60-141 205/45R17 M+S
60-141 215/40R17
Audi A2 55-81 205/40R17 R09 A12 A14 A16
8Z 55-81 205/40R17 A01 B51 A22 S01
e1*98/14*0131*..,
e1*2001/116*0131*..
§ 22 51899, Erweiterung 01
Audi A3 66-132 205/50R17 A12 A14 A16
8L 66-132 215/40R17 T83 A22 V17 S01
e1*95/54*0042*.., 66-132 215/45R17
e1*98/14*0042*.. 66-132 225/45R17 A01 K1c K2b
66-132 225/45R17 R09 R35
Audi S1, -/Sportback 170 205/40R17 M+S T84 A12 A14 A16
8X 170 205/45R17 M+S A22 A56 F24
e1*2007/46*0414*.. 170 215/40R17 M+S Flh S01
Seat Arona 70-110 195/55R17 K2b A01 A12 A14
KJ 70-110 205/50R17 K1a K1b K2b A16 A22 A58
e9*2007/46*3134*02-.. 70-110 205/55R17 K1a K1b K2b V17 S02
70-110 215/50R17 K1c K2b K6g K6i K6j K6y
70-110 225/45R17 K1a K1b K2b
70-110 225/50R17 K1c K2b K5w K6h K6i K6j K6y K8c
Seat Ibiza 48-110 205/45R17 K1a K1b K2b A01 A12 A14
KJ 48-110 215/45R17 K1c K2b A16 A22 A58
e9*2007/46*3134*.. 48-110 225/45R17 K1c K2b K6g K8c Flh S01
Seat Ibiza / Cordoba 44-132 205/40R17 K1a K2b T80 T84 A01 A12 A14
6L 44-132 215/35R17 K1a K2b T79 T83 A16 A22 B01
e9*98/14*0041*.., Flh Sth S01
e9*2001/116*0041*..
Seat Ibiza / Ibiza ST 44-110 205/40R17 T80 T81 T84 A12 A14 A16
6J, 6JN 44-110 215/35R17 T79 T83 A22 Car Flh
e9*2001/116*0067*.., 44-110 215/40R17 S01
e9*2007/46*0001*..
- incl. Facelift 2012
- incl. Facelift 2015
Seat Ibiza Cupra 132 205/40R17 R37 T84 A12 A14 A16
6J 132 215/35R17 R37 T83 A22 B91 Flh
e9*2001/116*0067*.. 132, 141 215/40R17 S01
141 205/40R17 M+S T84
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Toledo 55-92 195/40R17 NoD T81 A12 A14 A16
NH 55-92 195/45R17 T81 T85 A22 A58 Lim
e11*2007/46* 55-92 205/40R17 T80 T84 V17 S01
0251*00-19; 55-92 215/35R17 A01 K2b T79 T83
e11*2007/46*252*..; 55-92 215/40R17 A01 K2b
e8*2007/46*0321*..
Seat Toledo / Leon 50-150 205/50R17 R37 A12 A14 A16
1M 50-150 215/45R17 R37 A22 Flh Lim
e9*97/27*0026*.., 50-150 225/45R17 Se4 V17 S01
e9*98/14*0026*.. 50-154 225/45R17 M+S
Skoda Fabia 44-77 195/40R17 T81 A12 A14 A16
5J 44-77 205/40R17 T80 T81 T84 A22 Car Flh
e11*2001/116* 44-77 215/35R17 A01 K1a K1b K2b T79 T83 S01
0291*00-42; 44-77 215/40R17 A01 G11 K1a K1b K2b
e11*2007/46*
0013*00-19
Skoda Fabia 44-92 195/40R17 T81 A12 A14 A16
§ 22 51899, Erweiterung 01
5J 44-92 195/45R17 A22 A58 Car
e11*2001/116* 44-92 205/40R17 A01 K2b T80 T84 Flh KOV V17
0291*43-55; 44-92 215/35R17 A01 K1a K2b T79 T83 S01
e11*2007/46* 44-92 215/40R17 A01 K1a K2b
0013*20-..
e8*2007/46*0319*..
ab MJ 2015 (6V)
Skoda Fabia 37-96 205/40R17 G71 K1c K2b K46 T80 T81 T84 A01 A12 A14
6Y 37-96 215/35R17 K1c K2c K46 K90 T79 T83 A16 A22 Car
e11*98/14*0123*.. Flh Sth S01
Skoda Fabia RS 132 205/40R17 T84 A12 A14 A16
5J 132 215/35R17 A01 K1a K1b K2b T83 A22 Flh S01
e11*2001/116* 132 215/40R17 A01 G01 K1a K1b K2b
0291*27-42
Skoda Kamiq 70-110 195/55R17 A39 M+S A14 A16 A22
NW 70-110 205/50R17 A12 A58 KOV V17
e8*2007/46*0349*.. 70-110 205/55R17 A12 S01
70-110 215/50R17 A01 A12 K1a
70-110 225/45R17 A12
70-110 225/50R17 A01 A12 K1c K2b
Skoda Octavia (I) 44-110 215/40R17 K46 K56 T83 A01 A12 A14
1U 44-132 205/50R17 K46 K56 A16 A22 Car
e11*95/54*0066*..; 44-132 215/45R17 K1b K2b K46 K56 Lim V17 S01
e11*2001/116*0066*; 44-132 225/45R17 K1c K2b K41 K44 K45 K46 K56
e11*2007/46*0011*..
Skoda Praktik 51-66 205/40R17 K2b K44 T80 T81 T84 A01 A12 A14
5J 51-66 215/35R17 K1a K2b K44 T83 A16 A22 A58
N083; 51-66 215/40R17 G10 G11 K1a K2b K44 K46 T83 T87 S01
e11*2007/46*0013*..
Skoda Rapid 55-92 195/40R17 NoD T81 A12 A14 A16
NH 55-92 195/45R17 T81 T85 A22 A58 Lim
e11*2007/46* 55-92 205/40R17 T80 T84 V17 S01
0250*00-20; 55-92 215/35R17 A01 K2b T79 T83
e11*2007/46*0249*..; 55-92 215/40R17 A01 K2b
e8*2007/46*0320*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Rapid 55-92 195/40R17 NoD T81 A12 A14 A16
Spaceback 55-92 195/45R17 T81 T85 A22 A58 Flh
NH 55-92 205/40R17 T80 T84 V17 S01
e11*2007/46* 55-92 215/35R17 T79 T83
0250*00-20; 55-92 215/40R17
e8*2007/46*0320*..
Skoda Roomster 47-77 205/40R17 K2b K44 T80 T81 T84 A01 A12 A14
5J 47-77 215/35R17 K1a K2b K44 T83 A16 A22 A58
e11*2001/116*0291*; 47-77 215/40R17 G10 G11 K1a K2b K44 K46 Npf S01
e11*2007/46*0013*..
Skoda Roomster 55-77 205/40R17 T81 T84 A12 A14 A16
Scout 55-77 215/35R17 T83 A22 A58 KMV
5J 55-77 215/40R17 A01 G11 K44 K46 S01
e11*2001/116*0291*;
e11*2007/46*0013*..
Skoda Scala 70-110 195/55R17 M+S A12 A14 A16
NW 70-110 205/50R17 A22 A58 Flh
§ 22 51899, Erweiterung 01
e8*2007/46*0349*.. 70-110 215/45R17 S01
VW Beetle, -/Cabrio 55-125 205/45R17 R37 A12 A14 A16
9C, 1Y 55-125 205/50R17 A01 K1c K2b K42 K45 K46 R37 A22 Cbo Flh
e1*97/27,98/14, 55-125 215/45R17 A01 K1c K42 K45 K46 R37 V17 S01
2001/116*0106*.., 55-125 225/45R17 A01 K1c K2b K42 K45 K46 L02
e1*2001/116*0205*..
VW Cross Polo 51-81 195/40R17 T81 A12 A14 A16
6R 51-81 195/45R17 T81 T85 A22 Flh KMV
e1*2001/116*0510*.. 51-81 205/40R17 T80 T81 T84 S01
- incl. Facelift 2014 51-81 215/35R17 T79 T83
51-81 215/40R17
VW Fox 40-55 195/40R17 K1a K2b T81 A01 A12 A14
5Z 40-55 205/40R17 K1a K2b A16 A22 Flh
e1*2001/116*0301*.. 40-55 215/35R17 K1c K2b T79 Npf S01
VW Golf (IV), Bora 177 205/50R17 M+S 112 A12 A14 A16
1J 50-110 205/45R17 R37 T88 112 A22 Car Flh
e1*96/79, 98/14, 50-150 205/50R17 A01 L02 R37 112 Sth V17 VW9
2001/116*0071*.. 50-150 215/45R17 R37 T87 T88 T91 112 S01
50-177 225/45R17 A01 K46 L02 112
50-177 225/45R17 R09 R35 112
VW Polo (IV) 40-110 205/40R17 K1a K2b T80 T81 T84 A01 A12 A14
9N 40-110 215/35R17 K1a K2b T79 T83 A16 A22 Flh
e1*98/14*0174*.., Npf Sth S01
e1*2001/116*0174*..
VW Polo (IV) - 40-77 215/40R17 M+S A12 A14 A16
Fun/Cross- A22 Flh KMV
9N S01
e1*2001/116*0174*..
VW Polo (V) 44-103 195/40R17 T81 A12 A14 A16
6R 44-103 195/45R17 T81 T85 A22 Flh Npf
e1*2001/116*0510*.. 44-103 205/40R17 T80 T84 S01
e1*2007/46*0486*.. 44-103 215/35R17 A01 K2b T79 T83
- incl. Facelift 2014 44-110 205/40R17 M+S T80 T84
44-110 215/40R17 A01 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Polo (V) WRC 162 205/40R17 M+S T84 A12 A14 A16
6R 162 215/40R17 A01 K2b M+S A22 Flh Npf
e1*2001/116*0510*.. S01
VW Polo (VI) 48-110 205/45R17 K1a K1b K2b A01 A12 A14
AW 48-110 215/45R17 K1c K2b K8h A16 A22 A58
e1*2007/46*1783*.. 48-110 225/45R17 K1c K2c K4i K8m Flh S01
VW Polo GTI (V) 132, 141 205/40R17 M+S T84 A12 A14 A16
6R 132, 141 215/40R17 A01 K2b A22 Flh Npf
e1*2001/116*0510*.. S01
- incl. Facelift 2014
VW Polo GTI (VI) 147 205/45R17 K1c K2b M+S A01 A12 A14
AW 147 215/45R17 K1c K2b K8h M+S A16 A22 A58
e1*2007/46*1783*.. 147 225/45R17 K1c K2b K8h M+S Flh S01
VW T-Cross 70, 85 195/55R17 A39 M+S A14 A16 A22
C1 70, 85 205/50R17 A12 A58 V17 Y85
e13*2007/46*1985*.. 70, 85 205/55R17 A12 S02
§ 22 51899, Erweiterung 01
70, 85 215/50R17 A12
70, 85 225/45R17 A12
70, 85 225/50R17 A01 A12 K1a K1b K2b K6w
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MCR2
Typ MCR2-7017
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
4B MCR2-7017 4B / Ø63,4-Ø54,1 4/100/54,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø54,1 4/100/54,1 42 560 1990 2/2018
§ 22 51899, Erweiterung 01
4B MCR2-7017 4B / Ø63,4-Ø56,1 4/100/56,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø56,1 4/100/56,1 42 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø56,6 4/100/56,6 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø56,6 4/100/56,6 42 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø57,1 4/100/57,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø60,1 4/100/60,1 36 560 1990 2/2018
4B MCR2-7017 4B / Ø63,4-Ø60,1 4/100/60,1 42 560 1990 2/2018
4C MCR2-7017 4C / ohne Ring 4/108/63,4 40 560 1990 2/2018
PE MCR2-7017 PE / ohne Ring 4/108/65,1 20 560 1990 2/2018
FI MCR2-7017 FI / ohne Ring 4/98/58,1 27 560 1990 2/2018
VW MCR2-7017 VW / ohne Ring 5/100/57,1 38 560 1990 2/2018
5C MCR2-7017 5C / Ø72,6-Ø63,4 5/108/63,4 40 560 1990 2/2018
5C MCR2-7017 5C / Ø72,6-Ø65,1 5/108/65,1 40 560 1990 2/2018
OP MCR2-7017 OP / ohne Ring 5/110/65,1 14 560 1990 2/2018
MB MCR2-7017 MB / Ø66,5-Ø57,1 5/112/57,1 42 560 1990 2/2018
MB MCR2-7017 MB / ohne Ring 5/112/66,6 42 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø60,1 5/114,3/60,1 50 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø64,1 5/114,3/64,1 50 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø66,1 5/114,3/66,1 50 560 1990 2/2018
5F MCR2-7017 5F / Ø72,6-Ø67,1 5/114,3/67,1 50 560 1990 2/2018
Kennzeichnung
KBA-Nummer 51899
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR2-7017 (s.o.)
Radgröße 7JX17H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 12
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B91 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 312 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
§ 22 51899, Erweiterung 01
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G10 Ist die Reifengröße 175/70R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G11 Ist die Reifengröße 175/70R14, 185/60R15 oder 195/50R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G71 Ist 16 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

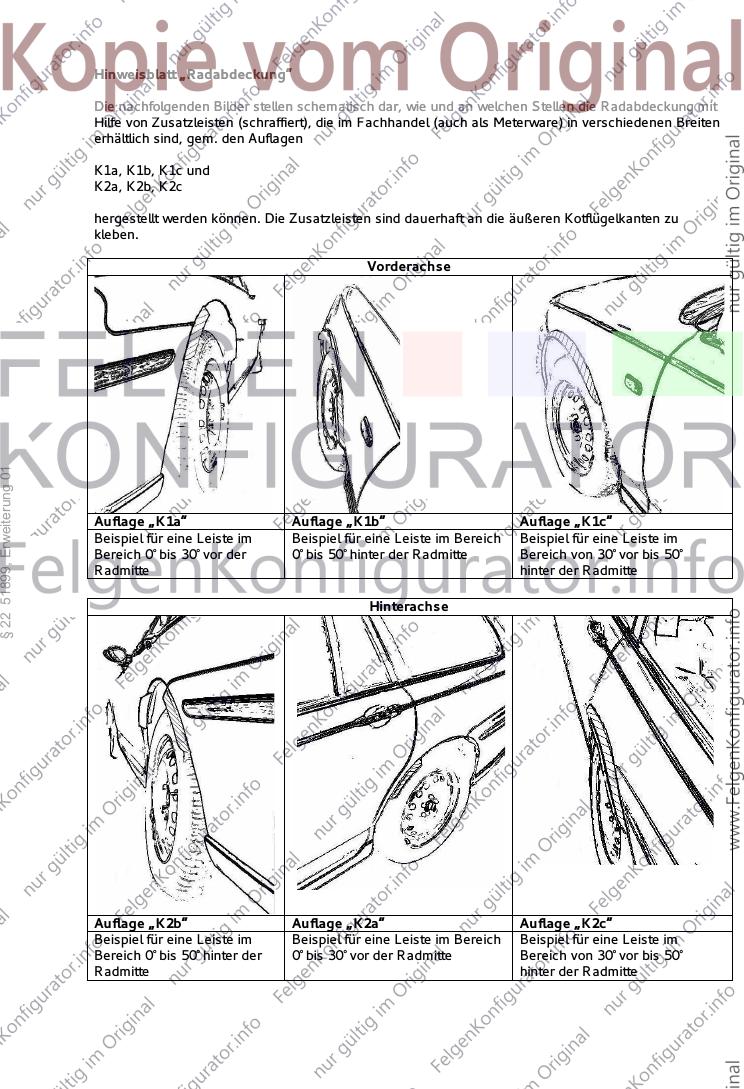

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 12
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§ 22 51899, Erweiterung 01
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 12

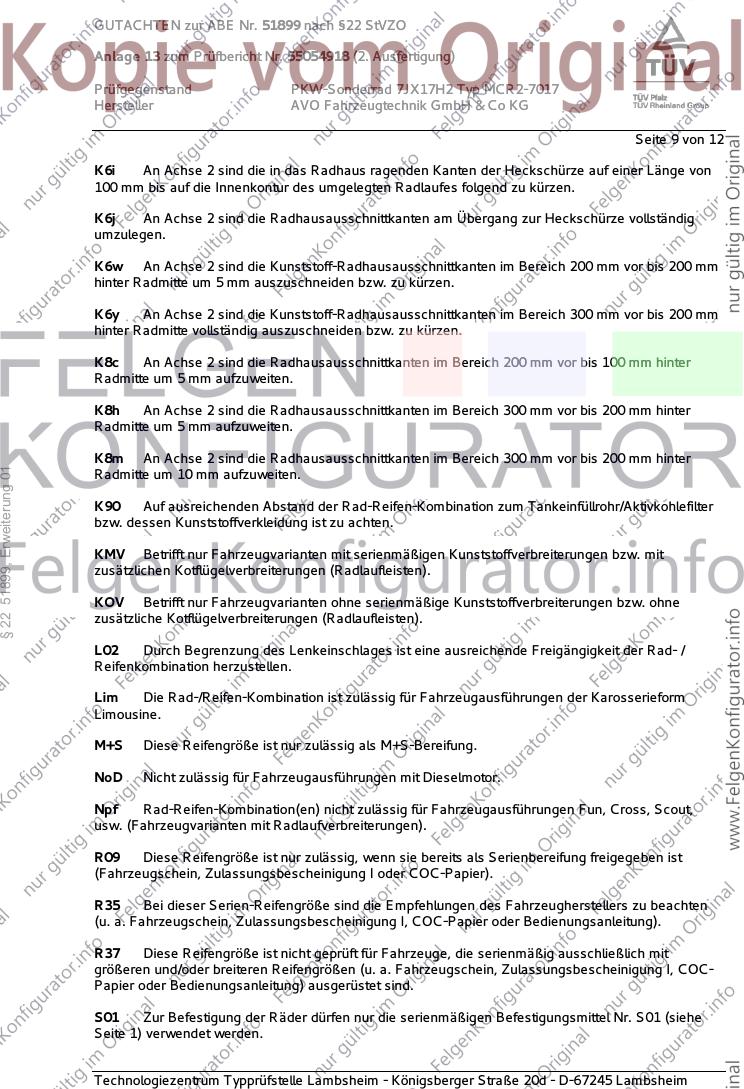

K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§ 22 51899, Erweiterung 01
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 12
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Se4 Sonderrad nicht zulässig für Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung
mit Bremsscheibendurchmesser 323x28 mm an Achse 1.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51899, Erweiterung 01
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
§ 22 51899, Erweiterung 01
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. März 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51899 nach §22 StVZO
Anlage 13 zum Prüfbericht Nr. 55054918 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ MCR2-7017
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. März 2020
§ 22 51899, Erweiterung 01
Tufan 00338619.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 51899, Erweiterung 01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
