GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 16
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C24
Typ C24 656
Radgröße 6,5Jx16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C24 656 45 60S 1060/06 CMS / ohne Ring 5/112/57,1 45 645 2100
Kennzeichnungen
§ 22 51676, Erweiterung 03
KBA-Nummer 51676
Herstellerzeichen CMS
Radtyp und Ausführung C24 656 (s.o.)
Radgröße 6,5Jx16 H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serien-Schraube M14x1,5 Kugel Ø26 mm 120 27 Serie
S02 Serien-Schraube M14x1,5 Kugel Ø26 mm 140 27 Serie
S03 Schraube M14x1,5 Kugel Ø26 mm 140 28 Z92 OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A11 M+S A07 A23 A57
8V 77-140 215/55R16 A12 M+S A99 Cbo F24
e1*2007/46*0607*.. 77-140 225/50R16 A12 M+S Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 A13 A07 A23 A58
8P 75-147 225/50R16 A01 A12 K1a K1b A99 B03 Cbo
e1*2001/116*0456*.. V16 S01
Audi 110 205/55R16 A90 A07 A23 A58
A3 Sportback e-tron 110 215/55R16 A12 A99 F24 Flh
8V S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 205/55R16 A13 A07 A23 A99
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K1b B03 Flh V16
§ 22 51676, Erweiterung 03
e1*2001/116*0217*..; 77 195/60R16 A13 R37 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A90 A07 A23 A57
8V 77-140 215/55R16 A12 A99 F24 Flh
e1*2007/46*0607*.. 77-140 225/50R16 A12 V00 V16 S01
- incl. Facelift 2016
Audi A4 74-110 205/55R16 A13 A07 A23 A99
8E 74-125 205/55R16 A13 M+S B03 Car Lim
e1*98/14*0151*.., W20 S01
e1*2001/116*0151*..
Audi A6 162-184 205/55R16 A13 M+S T91 T92 129 A07 A23 A99
4B 81-142 205/55R16 A13 T88 T89 T91 T92 T93 129 Au9 B03 Car
e1*96/27, 98/14, 81-142 215/50R16 A12 T90 129 Lim V16 X27
2001/116*0051*.. 81-142 225/50R16 A12 R03 T92 T93 129 S01
Audi Q2 85, 110 205/60R16 A07 A12 A23
GA 85, 110 205/65R16 A58 A99 V16
e1*2007/46*1552*.. 85, 110 215/60R16 S02
- Frontantrieb 85, 110 225/55R16
85, 110 225/60R16
Audi Q2 85, 110 205/60R16 A07 A12 A23
GA 85, 110 205/65R16 A58 A99 KMV
e1*2007/46*1552*.. 85, 110 215/60R16 R92 V16 S02
- Frontantrieb 85, 110 225/55R16
- mit Zusatz- 85, 110 225/60R16
Verbreiterungen
Audi Q2 Quattro 110, 140 205/60R16 A07 A12 A23
GA 110, 140 205/65R16 A56 A99 S02
e1*2007/46*1552*01-.. 110, 140 215/60R16
110, 140 225/55R16
110, 140 225/60R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

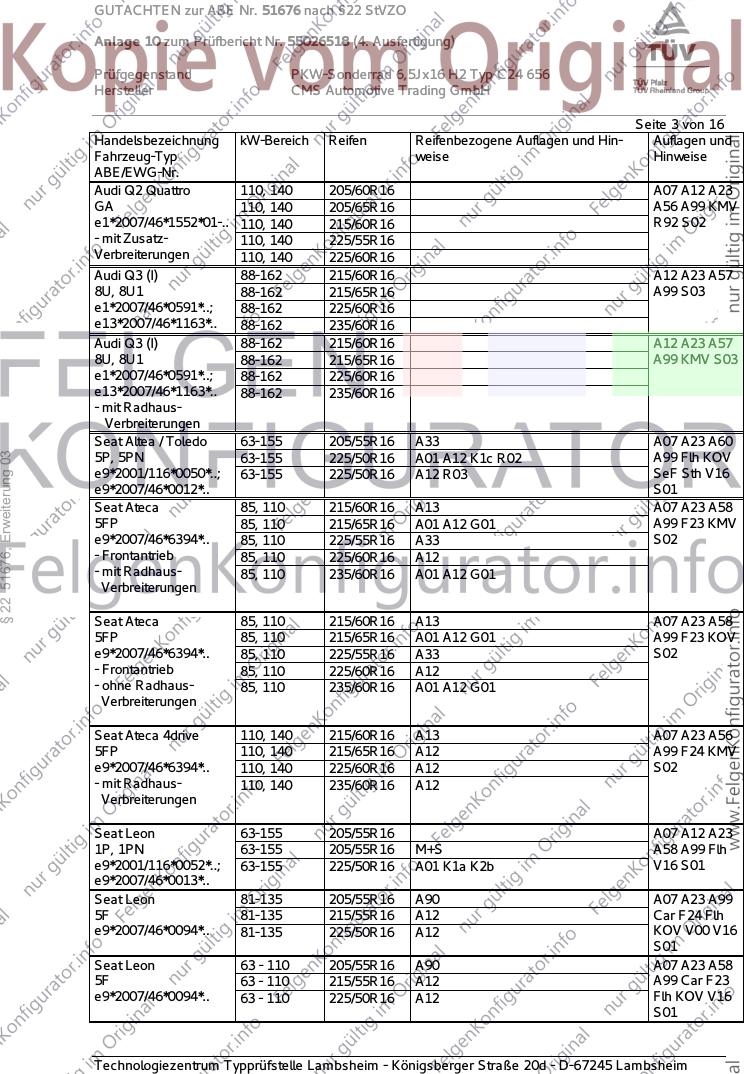

GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q2 Quattro 110, 140 205/60R16 A07 A12 A23
GA 110, 140 205/65R16 A56 A99 KMV
e1*2007/46*1552*01-.. 110, 140 215/60R16 R92 S02
- mit Zusatz- 110, 140 225/55R16
Verbreiterungen 110, 140 225/60R16
Audi Q3 (I) 88-162 215/60R16 A12 A23 A57
8U, 8U1 88-162 215/65R16 A99 S03
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
Audi Q3 (I) 88-162 215/60R16 A12 A23 A57
8U, 8U1 88-162 215/65R16 A99 KMV S03
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
- mit Radhaus-
Verbreiterungen
Seat Altea / Toledo 63-155 205/55R16 A33 A07 A23 A60
§ 22 51676, Erweiterung 03
5P, 5PN 63-155 225/50R16 A01 A12 K1c R02 A99 Flh KOV
e9*2001/116*0050*..; 63-155 225/50R16 A12 R03 SeF Sth V16
e9*2007/46*0012*.. S01
Seat Ateca 85, 110 215/60R16 A13 A07 A23 A58
5FP 85, 110 215/65R16 A01 A12 G01 A99 F23 KMV
e9*2007/46*6394*.. 85, 110 225/55R16 A33 S02
- Frontantrieb 85, 110 225/60R16 A12
- mit Radhaus- 85, 110 235/60R16 A01 A12 G01
Verbreiterungen
Seat Ateca 85, 110 215/60R16 A13 A07 A23 A58
5FP 85, 110 215/65R16 A01 A12 G01 A99 F23 KOV
e9*2007/46*6394*.. 85, 110 225/55R16 A33 S02
- Frontantrieb 85, 110 225/60R16 A12
- ohne Radhaus- 85, 110 235/60R16 A01 A12 G01
Verbreiterungen
Seat Ateca 4drive 110, 140 215/60R16 A13 A07 A23 A56
5FP 110, 140 215/65R16 A12 A99 F24 KMV
e9*2007/46*6394*.. 110, 140 225/60R16 A12 S02
- mit Radhaus- 110, 140 235/60R16 A12
Verbreiterungen
Seat Leon 63-155 205/55R16 A07 A12 A23
1P, 1PN 63-155 205/55R16 M+S A58 A99 Flh
e9*2001/116*0052*..; 63-155 225/50R16 A01 K1a K2b V16 S01
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A90 A07 A23 A99
5F 81-135 215/55R16 A12 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A12 KOV V00 V16
S01
Seat Leon 63 - 110 205/55R16 A90 A07 A23 A58
5F 63 - 110 215/55R16 A12 A99 Car F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A12 Flh KOV V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

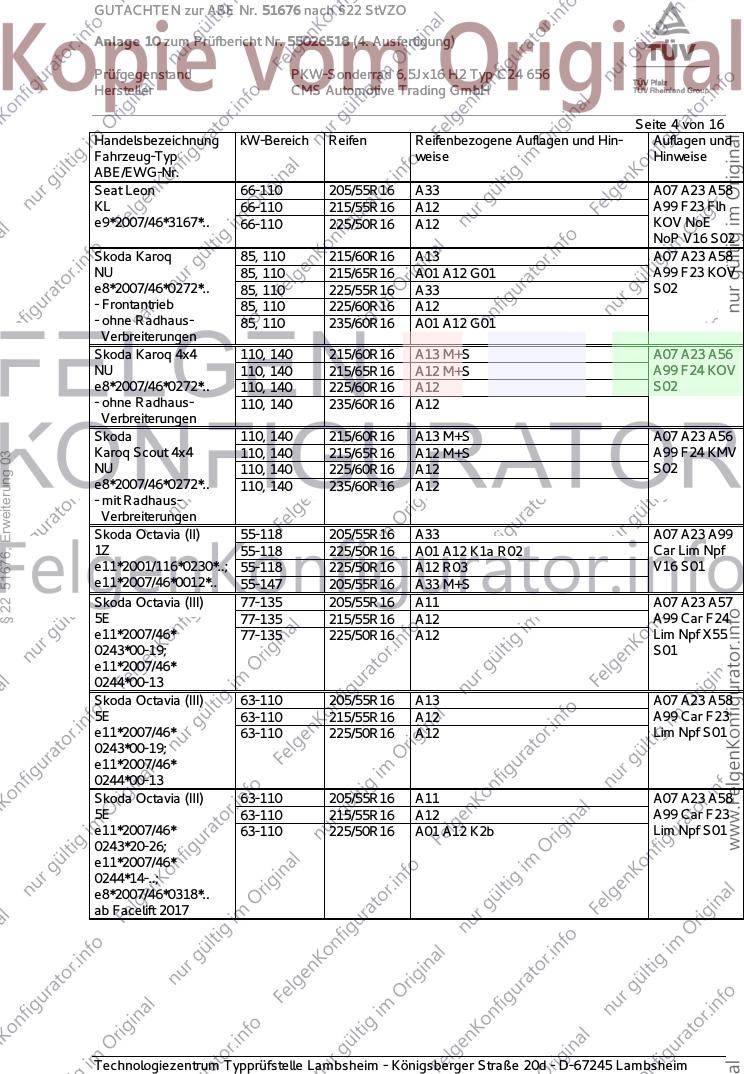

GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Leon 66-110 205/55R16 A33 A07 A23 A58
KL 66-110 215/55R16 A12 A99 F23 Flh
e9*2007/46*3167*.. 66-110 225/50R16 A12 KOV NoE
NoP V16 S02
Skoda Karoq 85, 110 215/60R16 A13 A07 A23 A58
NU 85, 110 215/65R16 A01 A12 G01 A99 F23 KOV
e8*2007/46*0272*.. 85, 110 225/55R16 A33 S02
- Frontantrieb 85, 110 225/60R16 A12
- ohne Radhaus- 85, 110 235/60R16 A01 A12 G01
Verbreiterungen
Skoda Karoq 4x4 110, 140 215/60R16 A13 M+S A07 A23 A56
NU 110, 140 215/65R16 A12 M+S A99 F24 KOV
e8*2007/46*0272*.. 110, 140 225/60R16 A12 S02
- ohne Radhaus- 110, 140 235/60R16 A12
Verbreiterungen
Skoda 110, 140 215/60R16 A13 M+S A07 A23 A56
Karoq Scout 4x4 110, 140 215/65R16 A12 M+S A99 F24 KMV
§ 22 51676, Erweiterung 03
NU 110, 140 225/60R16 A12 S02
e8*2007/46*0272*.. 110, 140 235/60R16 A12
- mit Radhaus-
Verbreiterungen
Skoda Octavia (II) 55-118 205/55R16 A33 A07 A23 A99
1Z 55-118 225/50R16 A01 A12 K1a R02 Car Lim Npf
e11*2001/116*0230*..; 55-118 225/50R16 A12 R03 V16 S01
e11*2007/46*0012*.. 55-147 205/55R16 A33 M+S
Skoda Octavia (III) 77-135 205/55R16 A11 A07 A23 A57
5E 77-135 215/55R16 A12 A99 Car F24
e11*2007/46* 77-135 225/50R16 A12 Lim Npf X55
0243*00-19; S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A13 A07 A23 A58
5E 63-110 215/55R16 A12 A99 Car F23
e11*2007/46* 63-110 225/50R16 A12 Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A11 A07 A23 A58
5E 63-110 215/55R16 A12 A99 Car F23
e11*2007/46* 63-110 225/50R16 A01 A12 K2b Lim Npf S01
0243*20-26;
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 81-140 205/55R16 A11 A07 A23 A57
5E 81-140 215/55R16 A12 A99 Car F24
e11*2007/46* 81-140 225/50R16 A01 A12 K2b K6g K8e Lim Npf X55
0243*20-26; S01
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 85, 110 205/60R16 A90 A07 A23 A58
NX 85, 110 215/55R16 A12 A99 Car F23
e8*2007/46*0355*.. 85, 110 215/60R16 A12 KOV NoE
85, 110 225/55R16 A12 NoP
V16 S02
Skoda 103-118 205/55R16 A33 M+S T91 A07 A23 A56
Octavia Scout (II) A99 Car KMV
1Z S01
e11*2001/116*
§ 22 51676, Erweiterung 03
0230*21-..;
e11*2007/46*0012*..
Skoda 81-135 205/55R16 A33 M+S A07 A23 A56
Octavia Scout (III) 81-135 205/60R16 A90 M+S A99 Car F24
5E 81-135 215/55R16 A12 M+S S01
e11*2007/46* 81-135 225/50R16 A12 M+S
0243*00-19 81-135 225/55R16 A12 M+S
Skoda 110-140 205/55R16 A33 M+S A07 A23 A56
Octavia Scout (III) 110-140 205/60R16 A90 M+S A99 Car F24
5E 110-140 215/55R16 A12 M+S S01
e11*2007/46* 110-140 225/50R16 A12 M+S
0243*21-26; 110-140 225/55R16 A12 M+S
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (II) 77-147 205/55R16 A33 M+S T91 T94 A07 A23 A99
3T 77-147 225/50R16 A12 M+S T92 B03 Car Lim
e11*2001/116* S01
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-140 215/60R16 A33 A07 A23 A57
3T 88-140 225/55R16 A90 A99 B03 Car
e11*2001/116* 88-140 225/60R16 A12 Lim S02
0326*32-45;
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 A07 A23 A57
5L 77-125 205/60R16 A12 M+S A99 S01
e11*2007/46*0010*.., 77-125 215/55R16 A12 M+S
e11*2007/46*0034*.. 77-125 215/60R16 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

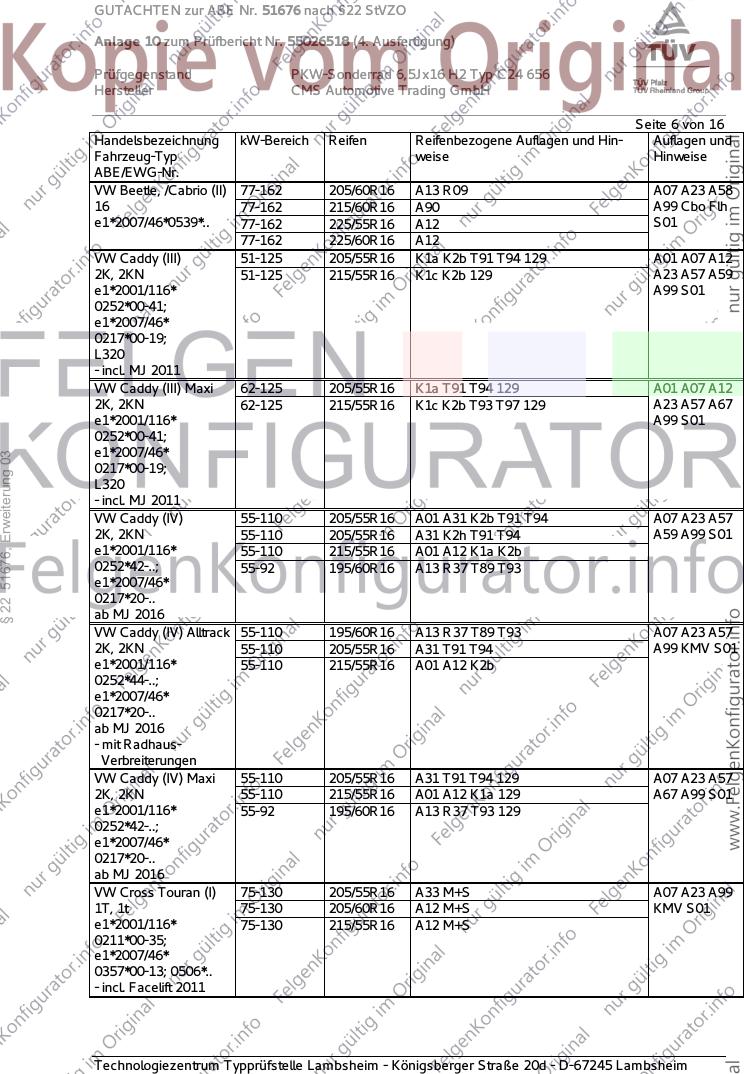

GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-162 205/60R16 A13 R09 A07 A23 A58
16 77-162 215/60R16 A90 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 225/55R16 A12 S01
77-162 225/60R16 A12
VW Caddy (III) 51-125 205/55R16 K1a K2b T91 T94 129 A01 A07 A12
2K, 2KN 51-125 215/55R16 K1c K2b 129 A23 A57 A59
e1*2001/116* A99 S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 K1a T91 T94 129 A01 A07 A12
2K, 2KN 62-125 215/55R16 K1c K2b T93 T97 129 A23 A57 A67
e1*2001/116* A99 S01
0252*00-41;
e1*2007/46*
§ 22 51676, Erweiterung 03
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) 55-110 205/55R16 A01 A31 K2b T91 T94 A07 A23 A57
2K, 2KN 55-110 205/55R16 A31 K2h T91 T94 A59 A99 S01
e1*2001/116* 55-110 215/55R16 A01 A12 K1a K2b
0252*42-..; 55-92 195/60R16 A13 R37 T89 T93
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-110 195/60R16 A13 R37 T89 T93 A07 A23 A57
2K, 2KN 55-110 205/55R16 A31 T91 T94 A99 KMV S01
e1*2001/116* 55-110 215/55R16 A01 A12 K2b
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
VW Caddy (IV) Maxi 55-110 205/55R16 A31 T91 T94 129 A07 A23 A57
2K, 2KN 55-110 215/55R16 A01 A12 K1a 129 A67 A99 S01
e1*2001/116* 55-92 195/60R16 A13 R37 T93 129
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 A33 M+S A07 A23 A99
1T, 1t 75-130 205/60R16 A12 M+S KMV S01
e1*2001/116* 75-130 215/55R16 A12 M+S
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH

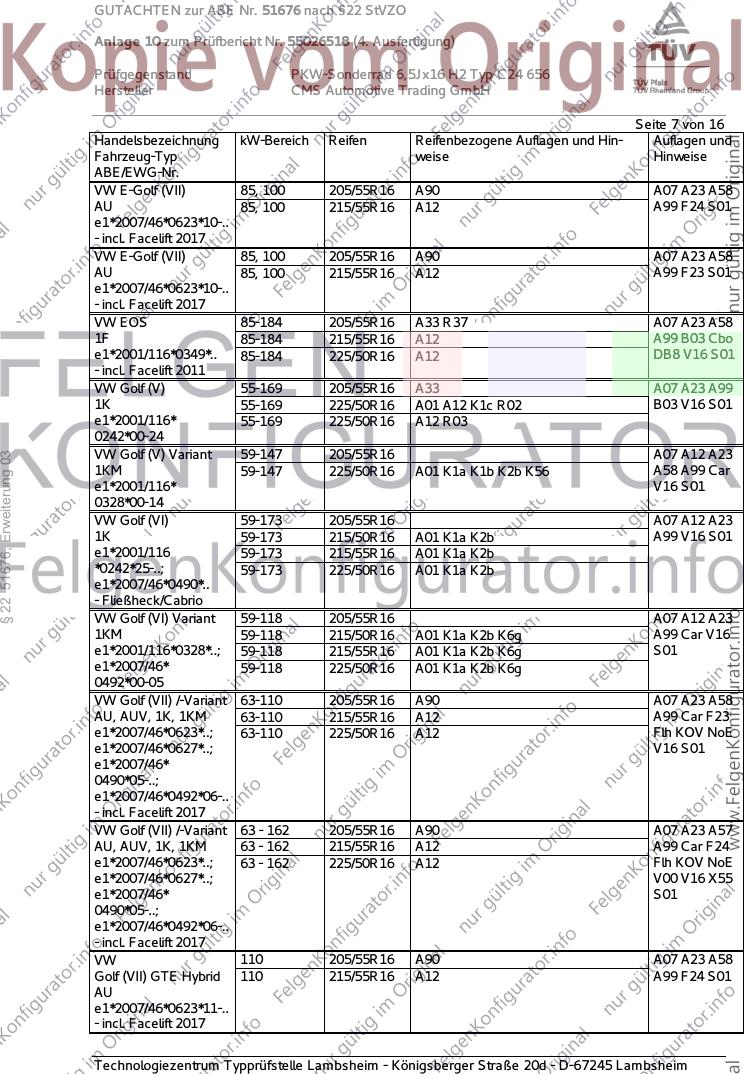

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85, 100 205/55R16 A90 A07 A23 A58
AU 85, 100 215/55R16 A12 A99 F24 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A90 A07 A23 A58
AU 85, 100 215/55R16 A12 A99 F23 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW EOS 85-184 205/55R16 A33 R37 A07 A23 A58
1F 85-184 215/55R16 A12 A99 B03 Cbo
e1*2001/116*0349*.. 85-184 225/50R16 A12 DB8 V16 S01
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 A33 A07 A23 A99
1K 55-169 225/50R16 A01 A12 K1c R02 B03 V16 S01
e1*2001/116* 55-169 225/50R16 A12 R03
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A07 A12 A23
§ 22 51676, Erweiterung 03
1KM 59-147 225/50R16 A01 K1a K1b K2b K56 A58 A99 Car
e1*2001/116* V16 S01
0328*00-14
VW Golf (VI) 59-173 205/55R16 A07 A12 A23
1K 59-173 215/50R16 A01 K1a K2b A99 V16 S01
e1*2001/116 59-173 215/55R16 A01 K1a K2b
*0242*25-..; 59-173 225/50R16 A01 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A07 A12 A23
1KM 59-118 215/50R16 A01 K1a K2b K6g A99 Car V16
e1*2001/116*0328*..; 59-118 215/55R16 A01 K1a K2b K6g S01
e1*2007/46* 59-118 225/50R16 A01 K1a K2b K6g
0492*00-05
VW Golf (VII) /-Variant 63-110 205/55R16 A90 A07 A23 A58
AU, AUV, 1K, 1KM 63-110 215/55R16 A12 A99 Car F23
e1*2007/46*0623*..; 63-110 225/50R16 A12 Flh KOV NoE
e1*2007/46*0627*..; V16 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 162 205/55R16 A90 A07 A23 A57
AU, AUV, 1K, 1KM 63 - 162 215/55R16 A12 A99 Car F24
e1*2007/46*0623*..; 63 - 162 225/50R16 A12 Flh KOV NoE
e1*2007/46*0627*..; V00 V16 X55
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW 110 205/55R16 A90 A07 A23 A58
Golf (VII) GTE Hybrid 110 215/55R16 A12 A99 F24 S01
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) 85-110 205/55R16 A90 A07 A23 A58
CD 85-110 215/55R16 A12 A99 F24 Flh
e1*2007/46*2014*.. 85-110 225/50R16 A12 KOV NoE
NoP V16 S02
VW Golf Plus 55-125 205/55R16 A07 A12 A23
1KP 55-125 225/50R16 A01 K1a K1b K2b K56 A58 A99 B03
e1*2001/116*0304*..; V16 S01
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 205/55R16 A90 A07 A23 A58
AUV, 1KM 63-110 215/55R16 A12 A99 F24 V16
e1*2007/46*0627*..; 63-110 225/50R16 A12 X55 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-85 205/55R16 A90 A07 A23 A58
AUV, 1KM 63-85 215/55R16 A12 A99 F23 V16
e1*2007/46*0627*..; 63-85 225/50R16 A12 S01
e1*2007/46*0492*08-..
§ 22 51676, Erweiterung 03
- incl. Facelift 2017
VW Jetta 77 - 110 195/55R16 A33 R37 A07 A23 A58
16, 16H 77 - 110 195/60R16 A33 R37 A99 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 A90 S01
e1*2007/46*0584*.. 77 - 155 215/55R16 A12
77 - 155 225/50R16 A01 A12 K1a K1b K2b
VW Jetta 66-147 205/55R16 A07 A12 A23
1KM 66-147 225/50R16 A01 K1a K1b K2b K56 A58 A99 Sth
e1*2001/116*0328*.. V16 S01
VW Passat (V) 74-142 205/55R16 T88 T89 T91 A07 A12 A23
3BG 74-142 225/50R16 A01 K46 R03 A99 B03 Car
e1*98/14*0157*.., Lim V16 S01
e1*2001/116*0157*..
VW Passat (VI) 75-147 205/55R16 A33 R37 A07 A23 A99
3C 75-147 215/55R16 A12 B03 DB8 Lim
e1*2001/116* 75-147 225/50R16 A12 V16 S01
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW 75-147 205/55R16 A33 R37 129 A07 A23 A99
Passat (VI) Variant 75-147 215/55R16 A12 129 B03 Car DB8
3C 75-147 225/50R16 A12 129 V16 S01
e1*2001/116* 77-110 195/60R16 A13 R37 T89 T93 129
0307*00-23
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A07 A23 A99
3C, 3c 77-130 205/55R16 A33 R37 T91 T94 Car Lim V16
e1*2001/116* 77-155 205/55R16 A33 M+S T91 T94 VoA S01
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A12
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A07 A23 A99
3C, 3c 77-130 205/55R16 A33 R37 T91 T94 Car KMV Lim
e1*2001/116* 77-155 205/55R16 A33 M+S T91 T94 V16 VoA S01
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A12
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 215/60R16 A31 A07 A23 A57
3C 88-140 225/55R16 A90 A99 Car Lim
e1*2001/116* 88-140 225/60R16 A12 NoP VoA S02
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
§ 22 51676, Erweiterung 03
VW T-ROC 85-140 205/60R16 A07 A12 A23
A1 85-140 205/65R16 A57 A99 S02
e13*2007/46*1845*.. 85-140 215/60R16
85-140 225/55R16
85-140 225/60R16
VW Tiguan (I) 81-155 215/65R16 A13 A07 A23 A57
5N 81-155 225/60R16 A12 A99 KMV S02
e1*2001/116* 81-155 225/65R16 A12
0450*00-23; 81-155 235/60R16 A12
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/65R16 A13 A07 A23 A57
5N 81-155 225/60R16 A12 A99 S02
e1*2001/116* 81-155 225/65R16 A12
0450*11-23; 81-155 235/60R16 A12
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 215/65R16 A13 A07 A23 A57
5N 81-155 225/60R16 A12 A99 S02
e1*2001/116* 81-155 225/65R16 A12
0450*00-10; 81-155 235/60R16 A12
e1*2007/46*
0487*00-01
VW Touran (I) 66-125 205/55R16 A33 K1a K2b A01 A07 A23
1T A58 A99 Npf
e1*2001/116* S01
0211*00-22;
e1*2007/46*
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH

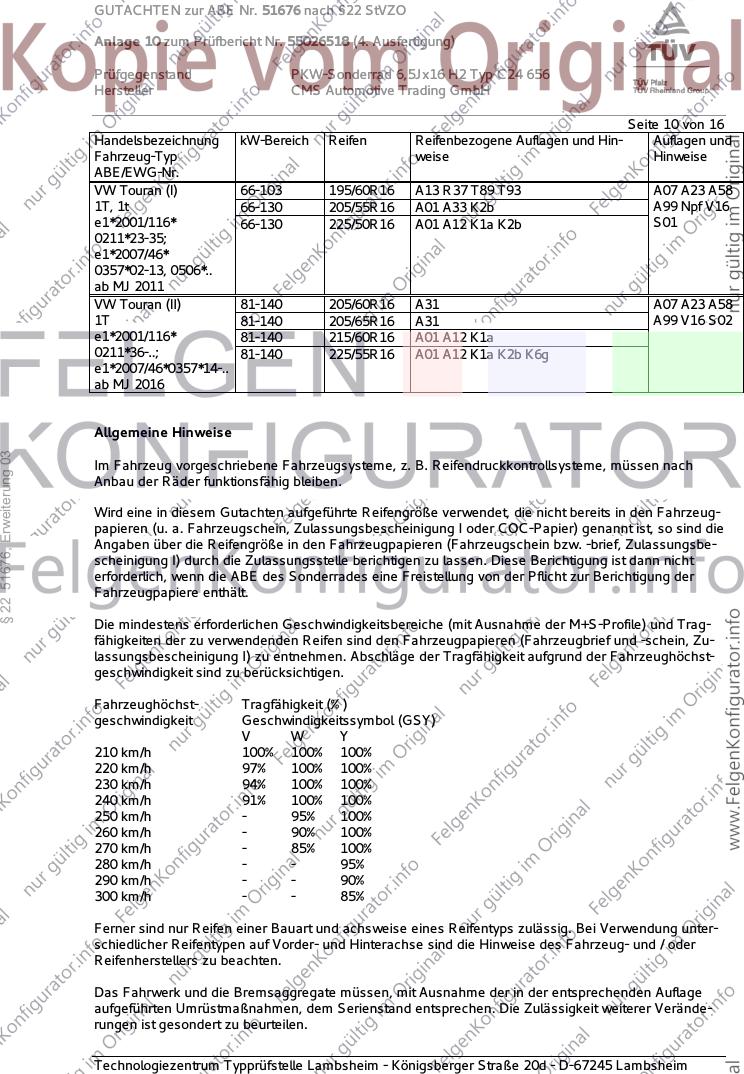

Seite 10 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-103 195/60R16 A13 R37 T89 T93 A07 A23 A58
1T, 1t 66-130 205/55R16 A01 A33 K2b A99 Npf V16
e1*2001/116* 66-130 225/50R16 A01 A12 K1a K2b S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 A31 A07 A23 A58
1T 81-140 205/65R16 A31 A99 V16 S02
e1*2001/116* 81-140 215/60R16 A01 A12 K1a
0211*36-..; 81-140 225/55R16 A01 A12 K1a K2b K6g
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
§ 22 51676, Erweiterung 03
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH

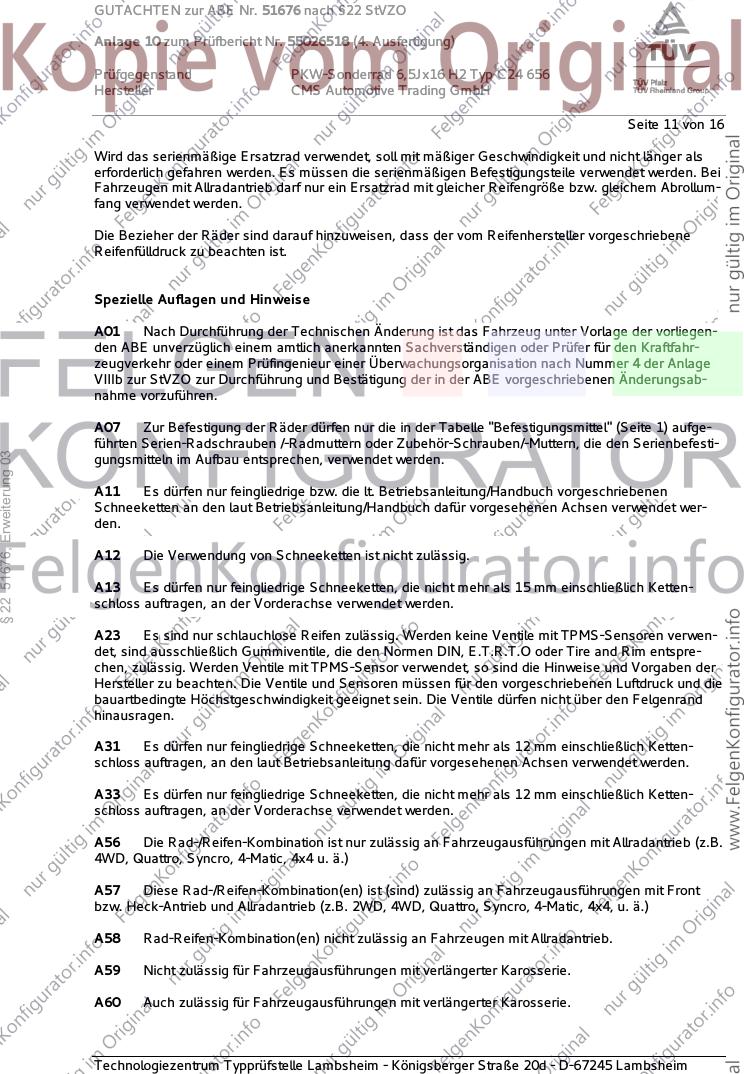

Seite 11 von 16
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
§ 22 51676, Erweiterung 03
gungsmitteln im Aufbau entsprechen, verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entspre-
chen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand
hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.

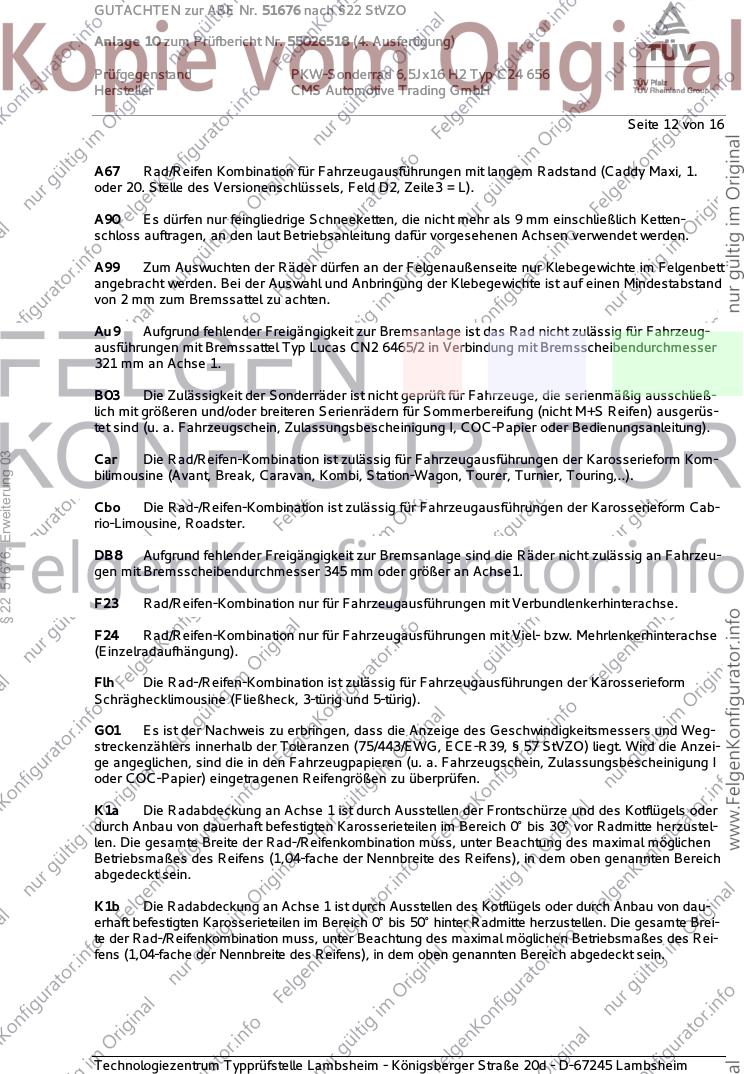

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 12 von 16
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für Fahrzeug-
ausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurchmesser
321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
§ 22 51676, Erweiterung 03
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dau-
erhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Brei-
te der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Rei-
fens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.

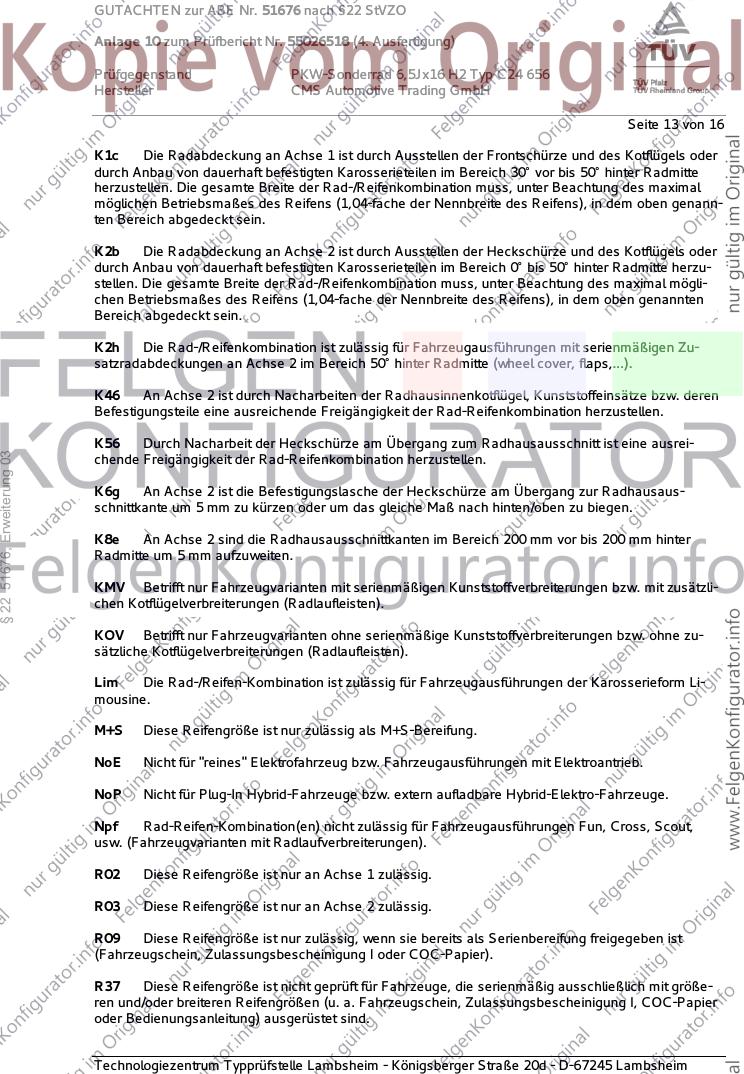

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 13 von 16
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
§ 22 51676, Erweiterung 03
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.

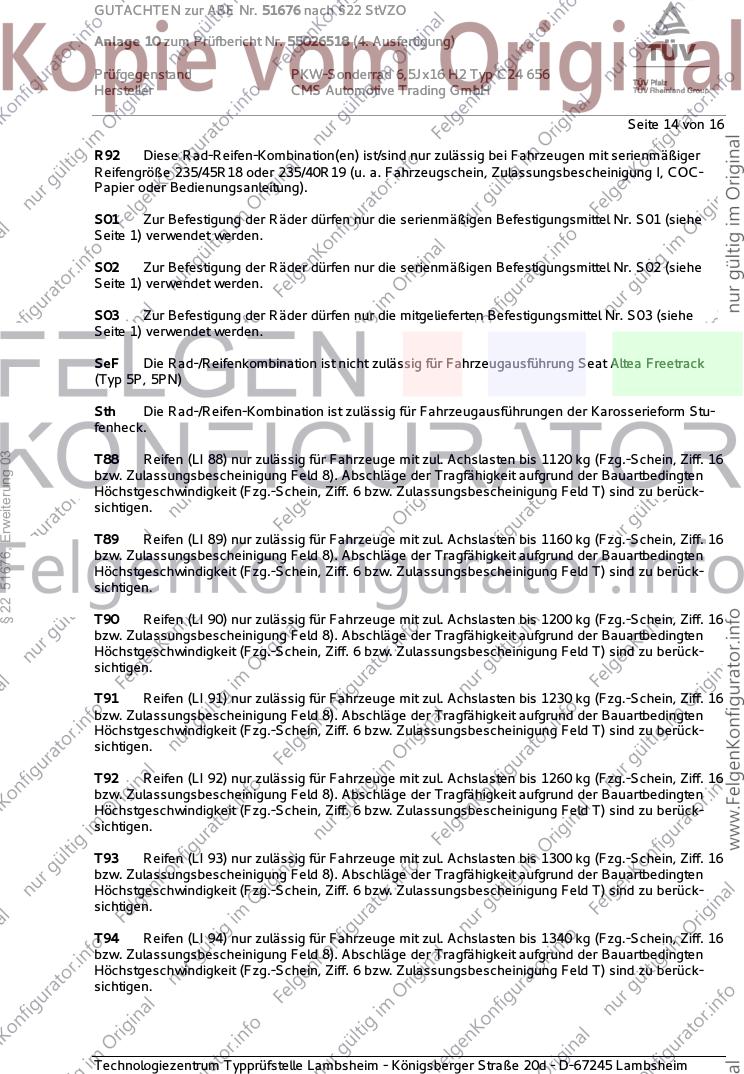

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 14 von 16
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
§ 22 51676, Erweiterung 03
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.

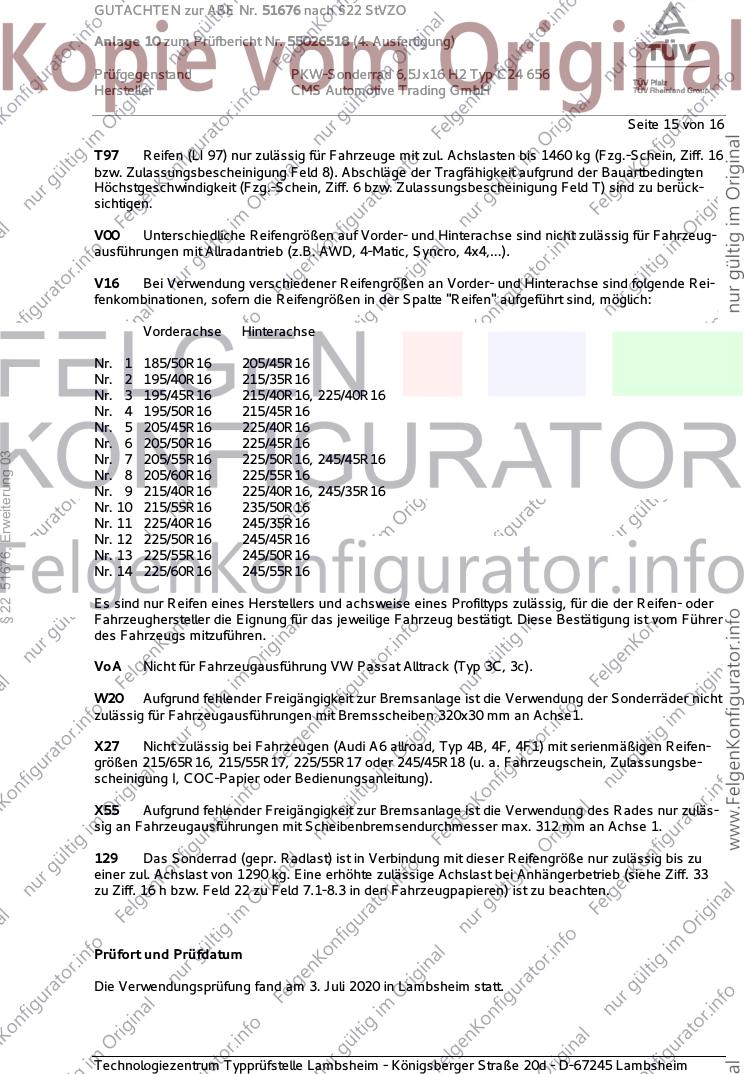

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 15 von 16
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
§ 22 51676, Erweiterung 03
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur zuläs-
sig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Juli 2020 in Lambsheim statt.

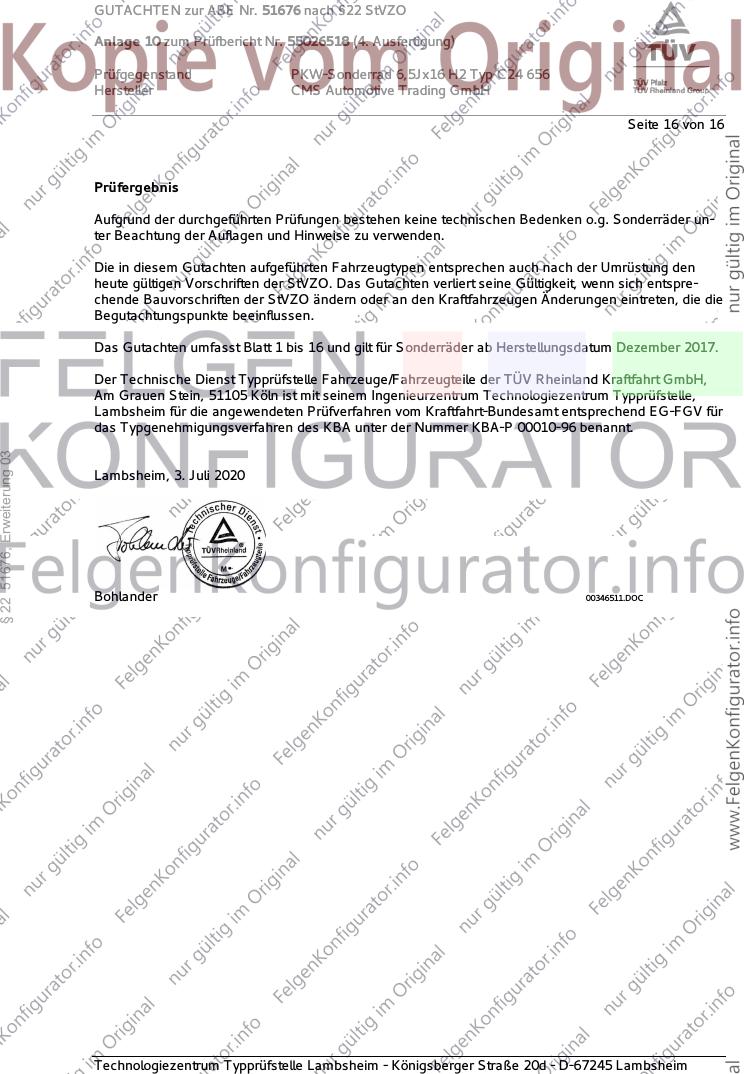

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51676 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55026518 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16 H2 Typ C24 656
Hersteller CMS Automotive Trading GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Dezember 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 51676, Erweiterung 03
Lambsheim, 3. Juli 2020
Bohlander 00346511.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
