GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 1 von 22
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell V1
Typ V1 707
Radgröße 7.0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V1 707 40 60S 1106/01 CMS / ohne Ring 5/112/57,1 40 695 2250
Kennzeichnungen
KBA-Nummer 52168
Herstellerzeichen CMS
§22 52168, Erweiterung 02
Radtyp und Ausführung V1 707 (s.o.)
Radgröße 7.0Jx17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serien-Schraube M14x1,5 Kugel Ø26 mm 120 27
S02 Serien-Schraube M14x1,5 Kugel Ø26 mm 140 27
S03 Schraube M14x1,5 Kugel Ø26 mm 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 2 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 K1c K56 A01 A07 A12
8P 75-147 215/45R17 K1a K1b K56 T87 T88 A19 A58 A99
e1*2001/116*0456*.. 75-147 225/45R17 K1c K56 B03 Cbo V17
S01
Audi A3 Sportback 110 205/50R17 A12 A19 A58 A99
GY 110 215/45R17 A90 F24 Flh NoE
e1*2007/46*2060*.. 110 215/50R17 A12 NoP V17 S02
110 225/45R17 A12
Audi A3 Sportback 110 205/50R17 A07 A12 A19
e-tron 110 215/45R17 A58 A99 F24
8V 110 225/45R17 Flh V00 V17
e1*2007/46*0607*.. S01
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 205/50R17 K1c K56 M+S A01 A07 A12
8P, 8PA 184-195 215/45R17 K1a K1b K56 M+S T88 T91 A19 A99 Flh
e1*2001/116*0217*.., 184-195 225/45R17 K1c K56 M+S S01
§22 52168, Erweiterung 02
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 205/50R17 K1c K56 A01 A07 A12
8P, 8PA, 8PB 66-147 215/45R17 K1a K1b K56 T87 T88 A19 A99 B03
e1*2001/116*0217*..; 66-147 225/45R17 K1c K56 Flh V17 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/50R17 A07 A12 A19
8V 77-140 215/45R17 A57 A99 F24
e1*2007/46*0607*.. 77-140 225/45R17 Flh V00 V17
- incl. Facelift 2016 S01
Audi A4 74-140 205/50R17 R37 T89 T93 A07 A12 A19
8E 74-162 205/50R17 M+S T89 T93 A99 B03 Car
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 Lim V17 W20
e1*2001/116*0151*.. 74-162 225/45R17 T90 T91 S01
74-162 235/45R17 R70
Audi A4 162 205/50R17 M+S T89 T93 A07 A12 A19
QB6 162 215/45R17 R37 T88 T91 A99 B03 Car
e1*2001/116*0243*.. 162 225/45R17 T90 T91 Cbo Lim V17
162 235/45R17 R70 W20 S01
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A07 A12 A19
8H 96-162 205/50R17 M+S T89 T93 A99 B03 Cbo
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 V17 W20 S01
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93
96-162 235/45R17 R70
Audi A6 162 205/50R17 M+S T89 T93 A07 A19 A30
4B 81-142 205/50R17 T89 T93 A99 Au9 B03
e1*96/27, 98/14, 81-162 215/45R17 T87 T88 T91 Car Lim V17
2001/116*0051*.. 81-162 225/45R17 T90 T91 T93 X27 S01
Audi A6 -/Avant 89-140 225/50R17 R37 T93 A07 A11 A19
4F, 4F1 89-257 225/50R17 M+S T93 A99 B03 Car
e1*2001/116*0254*.., Lim NBF X27
e1*2001/116*0276*..; S01
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

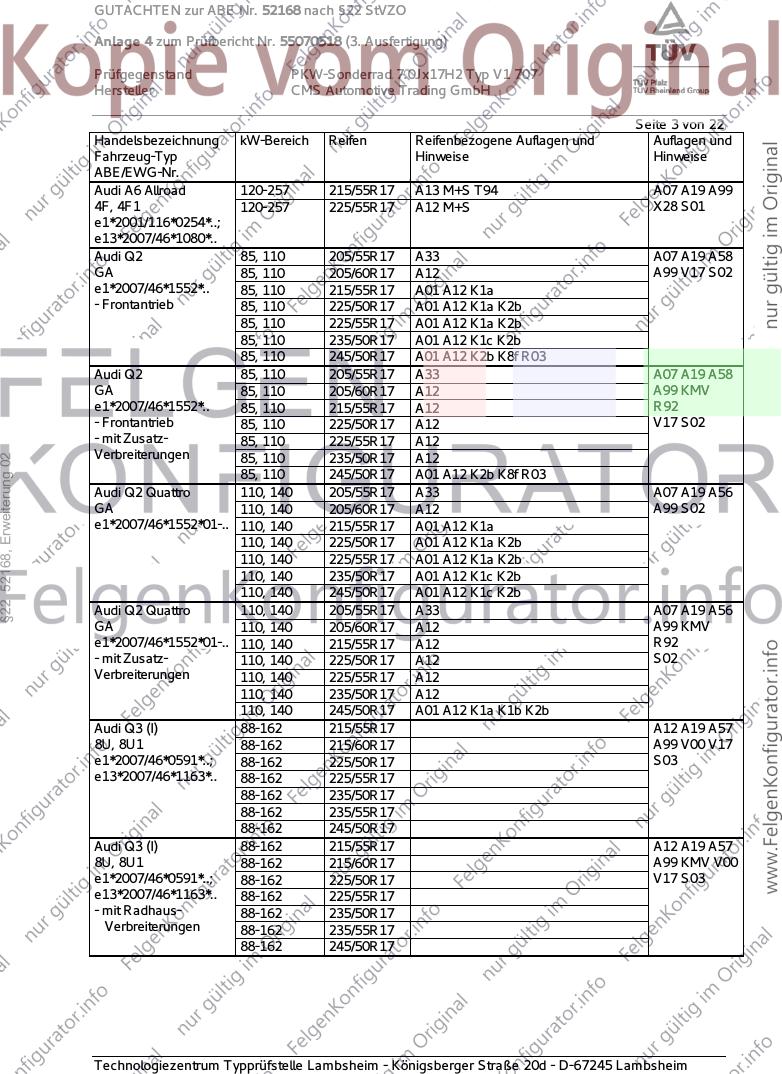

GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 3 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 215/55R17 A13 M+S T94 A07 A19 A99
4F, 4F1 120-257 225/55R17 A12 M+S X28 S01
e1*2001/116*0254*..;
e13*2007/46*1080*..
Audi Q2 85, 110 205/55R17 A33 A07 A19 A58
GA 85, 110 205/60R17 A12 A99 V17 S02
e1*2007/46*1552*.. 85, 110 215/55R17 A01 A12 K1a
- Frontantrieb 85, 110 225/50R17 A01 A12 K1a K2b
85, 110 225/55R17 A01 A12 K1a K2b
85, 110 235/50R17 A01 A12 K1c K2b
85, 110 245/50R17 A01 A12 K2b K8f R03
Audi Q2 85, 110 205/55R17 A33 A07 A19 A58
GA 85, 110 205/60R17 A12 A99 KMV
e1*2007/46*1552*.. 85, 110 215/55R17 A12 R92
- Frontantrieb 85, 110 225/50R17 A12 V17 S02
- mit Zusatz- 85, 110 225/55R17 A12
Verbreiterungen
§22 52168, Erweiterung 02
85, 110 235/50R17 A12
85, 110 245/50R17 A01 A12 K2b K8f R03
Audi Q2 Quattro 110, 140 205/55R17 A33 A07 A19 A56
GA 110, 140 205/60R17 A12 A99 S02
e1*2007/46*1552*01-.. 110, 140 215/55R17 A01 A12 K1a
110, 140 225/50R17 A01 A12 K1a K2b
110, 140 225/55R17 A01 A12 K1a K2b
110, 140 235/50R17 A01 A12 K1c K2b
110, 140 245/50R17 A01 A12 K1c K2b
Audi Q2 Quattro 110, 140 205/55R17 A33 A07 A19 A56
GA 110, 140 205/60R17 A12 A99 KMV
e1*2007/46*1552*01-.. 110, 140 215/55R17 A12 R92
- mit Zusatz- 110, 140 225/50R17 A12 S02
Verbreiterungen 110, 140 225/55R17 A12
110, 140 235/50R17 A12
110, 140 245/50R17 A01 A12 K1a K1b K2b
Audi Q3 (I) 88-162 215/55R17 A12 A19 A57
8U, 8U1 88-162 215/60R17 A99 V00 V17
e1*2007/46*0591*..; 88-162 225/50R17 S03
e13*2007/46*1163*.. 88-162 225/55R17
88-162 235/50R17
88-162 235/55R17
88-162 245/50R17
Audi Q3 (I) 88-162 215/55R17 A12 A19 A57
8U, 8U1 88-162 215/60R17 A99 KMV V00
e1*2007/46*0591*..; 88-162 225/50R17 V17 S03
e13*2007/46*1163*.. 88-162 225/55R17
- mit Radhaus- 88-162 235/50R17
Verbreiterungen 88-162 235/55R17
88-162 245/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

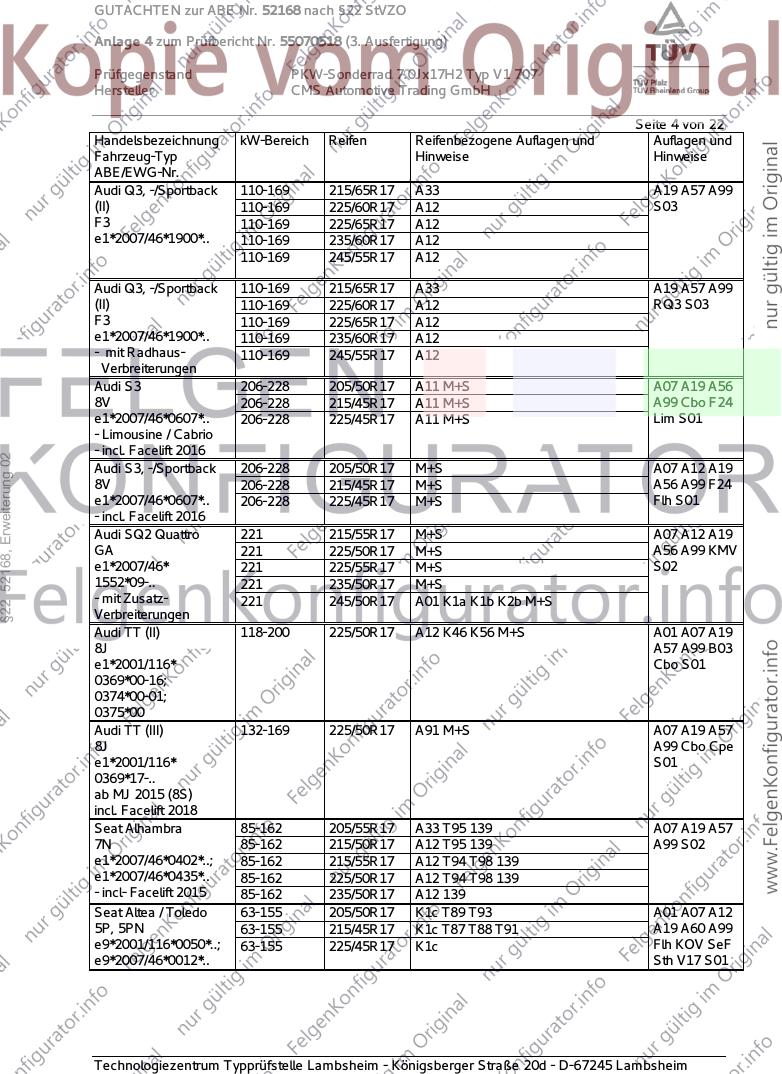

GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 4 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3, -/Sportback 110-169 215/65R17 A33 A19 A57 A99
(II) 110-169 225/60R17 A12 S03
F3 110-169 225/65R17 A12
e1*2007/46*1900*.. 110-169 235/60R17 A12
110-169 245/55R17 A12
Audi Q3, -/Sportback 110-169 215/65R17 A33 A19 A57 A99
(II) 110-169 225/60R17 A12 RQ3 S03
F3 110-169 225/65R17 A12
e1*2007/46*1900*.. 110-169 235/60R17 A12
- mit Radhaus- 110-169 245/55R17 A12
Verbreiterungen
Audi S3 206-228 205/50R17 A11 M+S A07 A19 A56
8V 206-228 215/45R17 A11 M+S A99 Cbo F24
e1*2007/46*0607*.. 206-228 225/45R17 A11 M+S Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
§22 52168, Erweiterung 02
Audi S3, -/Sportback 206-228 205/50R17 M+S A07 A12 A19
8V 206-228 215/45R17 M+S A56 A99 F24
e1*2007/46*0607*.. 206-228 225/45R17 M+S Flh S01
- incl. Facelift 2016
Audi SQ2 Quattro 221 215/55R17 M+S A07 A12 A19
GA 221 225/50R17 M+S A56 A99 KMV
e1*2007/46* 221 225/55R17 M+S S02
1552*09-.. 221 235/50R17 M+S
- mit Zusatz- 221 245/50R17 A01 K1a K1b K2b M+S
Verbreiterungen
Audi TT (II) 118-200 225/50R17 A12 K46 K56 M+S A01 A07 A19
8J A57 A99 B03
e1*2001/116* Cbo S01
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 225/50R17 A91 M+S A07 A19 A57
8J A99 Cbo Cpe
e1*2001/116* S01
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Alhambra 85-162 205/55R17 A33 T95 139 A07 A19 A57
7N 85-162 215/50R17 A12 T95 139 A99 S02
e1*2007/46*0402*..; 85-162 215/55R17 A12 T94 T98 139
e1*2007/46*0435*.. 85-162 225/50R17 A12 T94 T98 139
- incl- Facelift 2015 85-162 235/50R17 A12 139
Seat Altea / Toledo 63-155 205/50R17 K1c T89 T93 A01 A07 A12
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A19 A60 A99
e9*2001/116*0050*..; 63-155 225/45R17 K1c Flh KOV SeF
e9*2007/46*0012*.. Sth V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

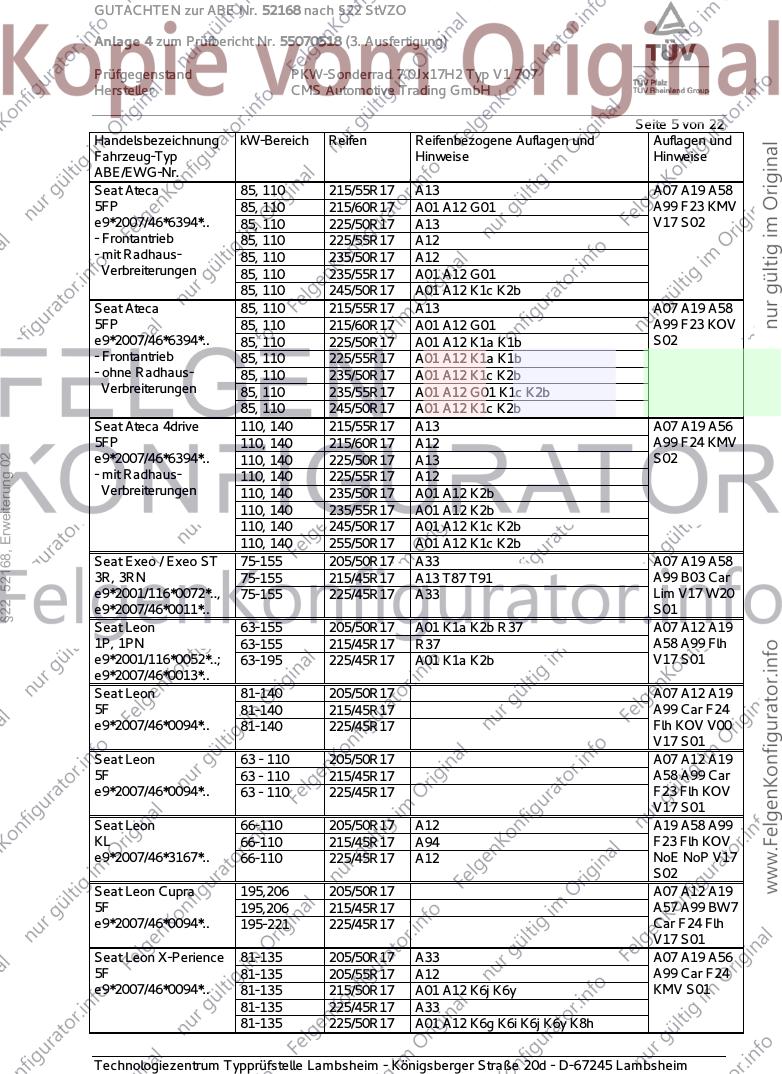

GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 5 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 215/55R17 A13 A07 A19 A58
5FP 85, 110 215/60R17 A01 A12 G01 A99 F23 KMV
e9*2007/46*6394*.. 85, 110 225/50R17 A13 V17 S02
- Frontantrieb 85, 110 225/55R17 A12
- mit Radhaus- 85, 110 235/50R17 A12
Verbreiterungen 85, 110 235/55R17 A01 A12 G01
85, 110 245/50R17 A01 A12 K1c K2b
Seat Ateca 85, 110 215/55R17 A13 A07 A19 A58
5FP 85, 110 215/60R17 A01 A12 G01 A99 F23 KOV
e9*2007/46*6394*.. 85, 110 225/50R17 A01 A12 K1a K1b S02
- Frontantrieb 85, 110 225/55R17 A01 A12 K1a K1b
- ohne Radhaus- 85, 110 235/50R17 A01 A12 K1c K2b
Verbreiterungen 85, 110 235/55R17 A01 A12 G01 K1c K2b
85, 110 245/50R17 A01 A12 K1c K2b
Seat Ateca 4drive 110, 140 215/55R17 A13 A07 A19 A56
5FP 110, 140 215/60R17 A12 A99 F24 KMV
§22 52168, Erweiterung 02
e9*2007/46*6394*.. 110, 140 225/50R17 A13 S02
- mit Radhaus- 110, 140 225/55R17 A12
Verbreiterungen 110, 140 235/50R17 A01 A12 K2b
110, 140 235/55R17 A01 A12 K2b
110, 140 245/50R17 A01 A12 K1c K2b
110, 140 255/50R17 A01 A12 K1c K2b
Seat Exeo / Exeo ST 75-155 205/50R17 A33 A07 A19 A58
3R, 3RN 75-155 215/45R17 A13 T87 T91 A99 B03 Car
e9*2001/116*0072*.., 75-155 225/45R17 A33 Lim V17 W20
e9*2007/46*0011*.. S01
Seat Leon 63-155 205/50R17 A01 K1a K2b R37 A07 A12 A19
1P, 1PN 63-155 215/45R17 R37 A58 A99 Flh
e9*2001/116*0052*..; 63-195 225/45R17 A01 K1a K2b V17 S01
e9*2007/46*0013*..
Seat Leon 81-140 205/50R17 A07 A12 A19
5F 81-140 215/45R17 A99 Car F24
e9*2007/46*0094*.. 81-140 225/45R17 Flh KOV V00
V17 S01
Seat Leon 63 - 110 205/50R17 A07 A12 A19
5F 63 - 110 215/45R17 A58 A99 Car
e9*2007/46*0094*.. 63 - 110 225/45R17 F23 Flh KOV
V17 S01
Seat Leon 66-110 205/50R17 A12 A19 A58 A99
KL 66-110 215/45R17 A94 F23 Flh KOV
e9*2007/46*3167*.. 66-110 225/45R17 A12 NoE NoP V17
S02
Seat Leon Cupra 195,206 205/50R17 A07 A12 A19
5F 195,206 215/45R17 A57 A99 BW7
e9*2007/46*0094*.. 195-221 225/45R17 Car F24 Flh
V17 S01
Seat Leon X-Perience 81-135 205/50R17 A33 A07 A19 A56
5F 81-135 205/55R17 A12 A99 Car F24
e9*2007/46*0094*.. 81-135 215/50R17 A01 A12 K6j K6y KMV S01
81-135 225/45R17 A33
81-135 225/50R17 A01 A12 K6g K6i K6j K6y K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

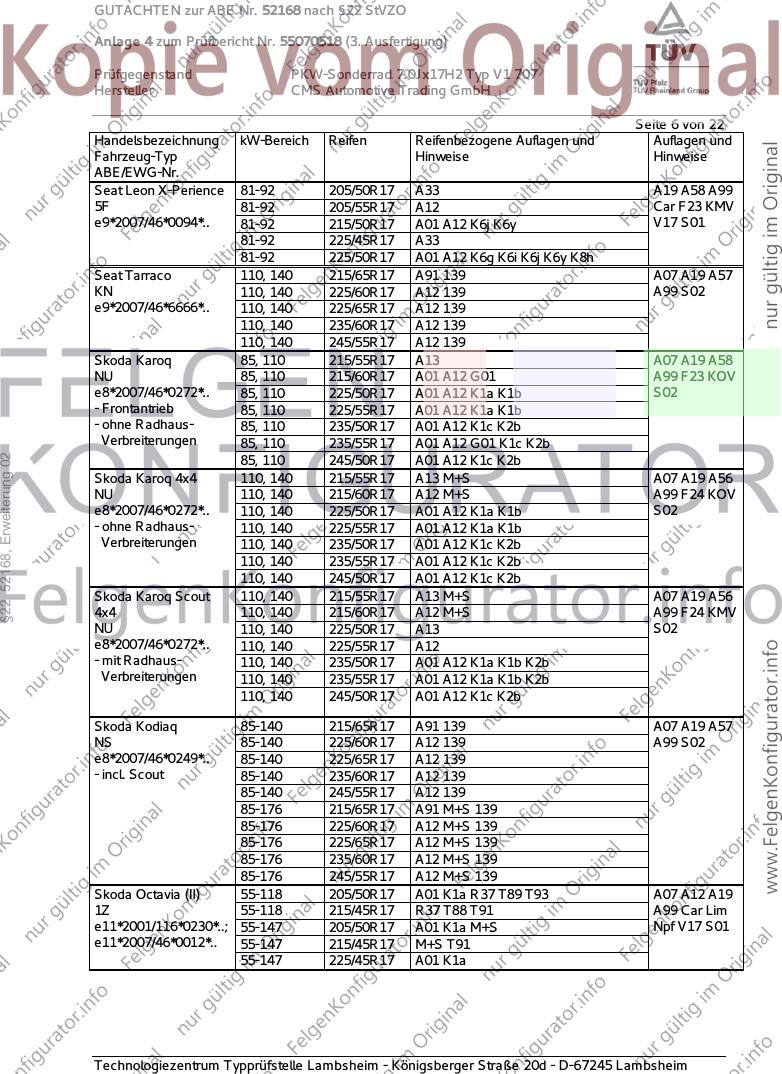

GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 6 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon X-Perience 81-92 205/50R17 A33 A19 A58 A99
5F 81-92 205/55R17 A12 Car F23 KMV
e9*2007/46*0094*.. 81-92 215/50R17 A01 A12 K6j K6y V17 S01
81-92 225/45R17 A33
81-92 225/50R17 A01 A12 K6g K6i K6j K6y K8h
Seat Tarraco 110, 140 215/65R17 A91 139 A07 A19 A57
KN 110, 140 225/60R17 A12 139 A99 S02
e9*2007/46*6666*.. 110, 140 225/65R17 A12 139
110, 140 235/60R17 A12 139
110, 140 245/55R17 A12 139
Skoda Karoq 85, 110 215/55R17 A13 A07 A19 A58
NU 85, 110 215/60R17 A01 A12 G01 A99 F23 KOV
e8*2007/46*0272*.. 85, 110 225/50R17 A01 A12 K1a K1b S02
- Frontantrieb 85, 110 225/55R17 A01 A12 K1a K1b
- ohne Radhaus- 85, 110 235/50R17 A01 A12 K1c K2b
Verbreiterungen 85, 110 235/55R17 A01 A12 G01 K1c K2b
§22 52168, Erweiterung 02
85, 110 245/50R17 A01 A12 K1c K2b
Skoda Karoq 4x4 110, 140 215/55R17 A13 M+S A07 A19 A56
NU 110, 140 215/60R17 A12 M+S A99 F24 KOV
e8*2007/46*0272*.. 110, 140 225/50R17 A01 A12 K1a K1b S02
- ohne Radhaus- 110, 140 225/55R17 A01 A12 K1a K1b
Verbreiterungen 110, 140 235/50R17 A01 A12 K1c K2b
110, 140 235/55R17 A01 A12 K1c K2b
110, 140 245/50R17 A01 A12 K1c K2b
Skoda Karoq Scout 110, 140 215/55R17 A13 M+S A07 A19 A56
4x4 110, 140 215/60R17 A12 M+S A99 F24 KMV
NU 110, 140 225/50R17 A13 S02
e8*2007/46*0272*.. 110, 140 225/55R17 A12
- mit Radhaus- 110, 140 235/50R17 A01 A12 K1a K1b K2b
Verbreiterungen 110, 140 235/55R17 A01 A12 K1a K1b K2b
110, 140 245/50R17 A01 A12 K1c K2b
Skoda Kodiaq 85-140 215/65R17 A91 139 A07 A19 A57
NS 85-140 225/60R17 A12 139 A99 S02
e8*2007/46*0249*.. 85-140 225/65R17 A12 139
- incl. Scout 85-140 235/60R17 A12 139
85-140 245/55R17 A12 139
85-176 215/65R17 A91 M+S 139
85-176 225/60R17 A12 M+S 139
85-176 225/65R17 A12 M+S 139
85-176 235/60R17 A12 M+S 139
85-176 245/55R17 A12 M+S 139
Skoda Octavia (II) 55-118 205/50R17 A01 K1a R37 T89 T93 A07 A12 A19
1Z 55-118 215/45R17 R37 T88 T91 A99 Car Lim
e11*2001/116*0230*..; 55-147 205/50R17 A01 K1a M+S Npf V17 S01
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17 A01 K1a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 7 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 77-162 205/50R17 A11 R37 A07 A19 A57
5E 77-162 215/45R17 A11 R37 A99 Car F24
e11*2007/46* 77-162 225/45R17 A11 R37 Lim Npf S01
0243*00-19; 77-169 205/50R17 A11 M+S
e11*2007/46* 77-169 215/45R17 A11 M+S
0244*00-13 77-169 225/45R17 A11 M+S
Skoda Octavia (III) 63-110 205/50R17 A13 A07 A19 A58
5E 63-110 215/45R17 A13 A99 Car F23
e11*2007/46* 63-110 225/45R17 A13 Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/50R17 A01 A11 K2b A07 A19 A58
5E 63-110 215/45R17 A11 A99 Car F23
e11*2007/46* 63-110 225/45R17 A01 A11 K2b Lim Npf S01
0243*20-26;
e11*2007/46*
§22 52168, Erweiterung 02
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/50R17 A01 A11 K2b K6g K8e R37 A07 A19 A57
5E 81-140 215/45R17 A11 R37 T87 T91 A99 Car F24
e11*2007/46* 81-180 205/50R17 A01 A11 K2b K6g K8e M+S Lim Npf S01
0243*20-26; 81-180 215/45R17 A11 M+S T87 T91
e11*2007/46* 81-180 225/45R17 A01 A11 K2b K6g K8e
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 85, 110 205/55R17 A12 A19 A58
NX 85, 110 215/50R17 A99 Car F23
e8*2007/46*0355*.. 85, 110 225/50R17 KOV NoE
NoP V17 S02
Skoda Octavia Scout 103-118 205/50R17 M+S T93 A07 A12 A19
(II) 103-118 225/45R17 M+S T91 A56 A99 Car
1Z 103-118 225/50R17 A01 K1c K56 KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 205/50R17 A33 M+S A07 A19 A56
(III) 81-135 205/55R17 A12 M+S A99 Car F24
5E 81-135 215/50R17 A12 M+S S01
e11*2007/46* 81-135 225/45R17 A33 M+S
0243*00-19 81-135 225/50R17 A12
Skoda Octavia Scout 110-140 205/50R17 A91 M+S A07 A19 A56
(III) 110-140 205/55R17 A12 M+S A99 Car F24
5E 110-140 215/50R17 A01 A12 K4i K6g K6w K8e K9v M+S S01
e11*2007/46* 110-140 225/45R17 A91 M+S
0243*21-26; 110-140 225/50R17 A01 A12 K4i K6h K6x K8i K9v
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 8 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (I) 74-142 205/50R17 R37 T89 T93 A07 A12 A19
3U 74-142 215/45R17 R37 T87 T88 T91 A58 A99 Lim
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 V17 S01
Skoda Superb (II) 77-147 205/50R17 T93 A07 A12 A19
3T 77-191 205/50R17 M+S T93 A99 Car Lim
e11*2001/116* 77-191 225/45R17 T94 V17 S01
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-206 215/50R17 A91 A07 A19 A57
3T 88-206 215/55R17 A91 A99 Car Lim
e11*2001/116* 88-206 225/50R17 A12 V00 V17 S02
0326*32-45; 88-206 235/50R17 A12
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A07 A12 A19
§22 52168, Erweiterung 02
5L 77-125 205/55R17 M+S T91 T95 A57 A99 S01
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17 A01 K1b
77-81 205/50R17 R37 T89 T93
77-81 205/55R17 R37 T91 T95
VW Arteon 110-206 215/55R17 A33 M+S A07 A19 A57
3H 110-206 225/50R17 A33 M+S A99 S02
e1*2007/46*1725*.. 110-206 225/55R17 A12 M+S
110-206 235/50R17 A12 M+S
VW Beetle, /Cabrio (II) 77-162 205/55R17 A33 R37 A07 A19 A58
16 77-162 215/50R17 A90 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 215/55R17 A90 S01
77-162 225/50R17 A12
77-162 235/50R17 A01 A12 K1a K1b
VW Caddy (III) 51-125 205/50R17 K1c K2b T89 T93 A01 A07 A12
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 A19 A57 A59
e1*2001/116* 51-125 225/45R17 K1c K2b T91 T94 A99 V00 V17
0252*00-41; S01
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/50R17 K1c K2b T89 T93 A01 A07 A12
2K, 2KN 62-125 215/45R17 K1c K2b T87 T91 A19 A57 A67
e1*2001/116* 62-125 225/45R17 K1c K2b T91 T94 A99 K34 V00
0252*00-41; V17 S01
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011

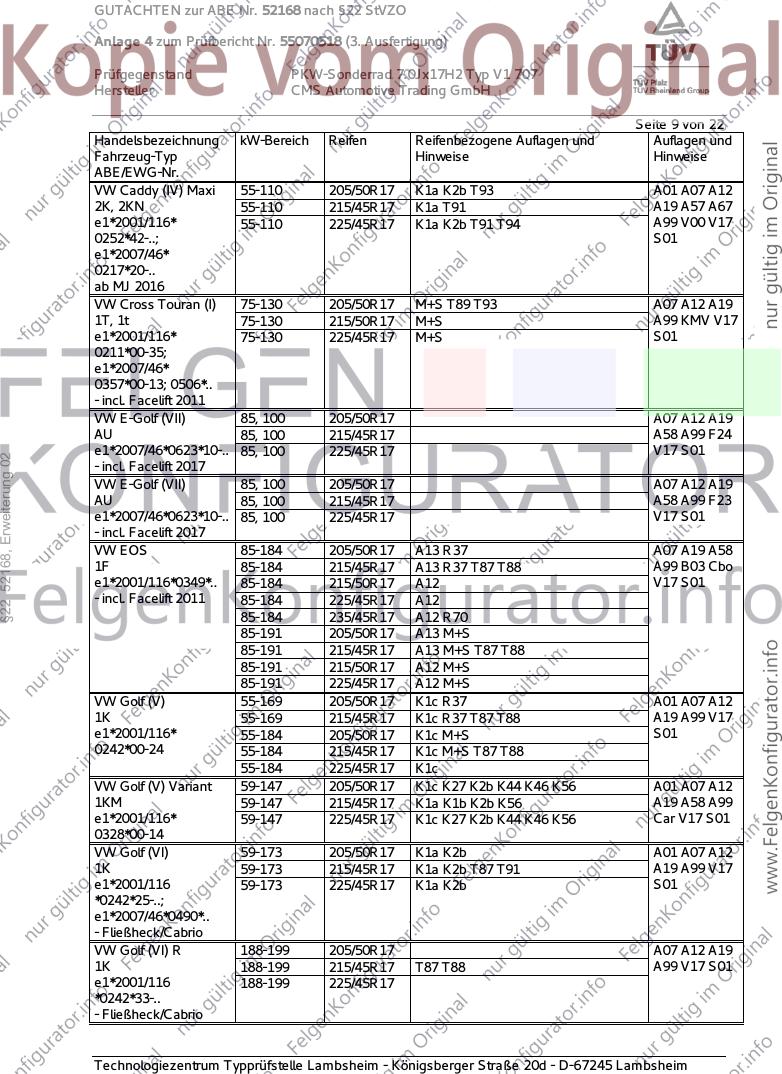

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 9 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (IV) Maxi 55-110 205/50R17 K1a K2b T93 A01 A07 A12
2K, 2KN 55-110 215/45R17 K1a T91 A19 A57 A67
e1*2001/116* 55-110 225/45R17 K1a K2b T91 T94 A99 V00 V17
0252*42-..; S01
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/50R17 M+S T89 T93 A07 A12 A19
1T, 1t 75-130 215/50R17 M+S A99 KMV V17
e1*2001/116* 75-130 225/45R17 M+S S01
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/50R17 A07 A12 A19
AU 85, 100 215/45R17 A58 A99 F24
e1*2007/46*0623*10-.. 85, 100 225/45R17 V17 S01
§22 52168, Erweiterung 02
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/50R17 A07 A12 A19
AU 85, 100 215/45R17 A58 A99 F23
e1*2007/46*0623*10-.. 85, 100 225/45R17 V17 S01
- incl. Facelift 2017
VW EOS 85-184 205/50R17 A13 R37 A07 A19 A58
1F 85-184 215/45R17 A13 R37 T87 T88 A99 B03 Cbo
e1*2001/116*0349*.. 85-184 215/50R17 A12 V17 S01
- incl. Facelift 2011 85-184 225/45R17 A12
85-184 235/45R17 A12 R70
85-191 205/50R17 A13 M+S
85-191 215/45R17 A13 M+S T87 T88
85-191 215/50R17 A12 M+S
85-191 225/45R17 A12 M+S
VW Golf (V) 55-169 205/50R17 K1c R37 A01 A07 A12
1K 55-169 215/45R17 K1c R37 T87 T88 A19 A99 V17
e1*2001/116* 55-184 205/50R17 K1c M+S S01
0242*00-24 55-184 215/45R17 K1c M+S T87 T88
55-184 225/45R17 K1c
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A07 A12
1KM 59-147 215/45R17 K1a K1b K2b K56 A19 A58 A99
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 Car V17 S01
0328*00-14
VW Golf (VI) 59-173 205/50R17 K1a K2b A01 A07 A12
1K 59-173 215/45R17 K1a K2b T87 T91 A19 A99 V17
e1*2001/116 59-173 225/45R17 K1a K2b S01
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 205/50R17 A07 A12 A19
1K 188-199 215/45R17 T87 T88 A99 V17 S01
e1*2001/116 188-199 225/45R17
*0242*33-..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 10 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 205/50R17 K1a K2b K6g A01 A07 A12
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A19 A99 Car
e1*2001/116*0328*..; 59-118 225/45R17 K1a K2b K6g V17 S01
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-110 205/50R17 A07 A12 A19
AU, AUV, 1K, 1KM 63-110 215/45R17 A58 A99 Car
e1*2007/46*0623*..; 63-110 225/45R17 F23 Flh KOV
e1*2007/46*0627*..; NoE V17 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 205/50R17 A07 A12 A19
AU, AUV, 1K, 1KM 63-169 215/45R17 A57 A99 Car
e1*2007/46*0623*..; 63-169 225/45R17 F24 Flh KOV
e1*2007/46*0627*..; 63-213 205/50R17 M+S NoE V00 V17
§22 52168, Erweiterung 02
e1*2007/46* 63-213 215/45R17 M+S S01
0490*05-..; 63-213 225/45R17 M+S
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 205/50R17 A13 A07 A19 A56
AUV 81-135 205/55R17 A12 A99 Car F24
e1*2007/46*0627*.. 81-135 215/50R17 A12 KMV S01
- incl. Facelift 2017 81-135 225/45R17 A13
81-135 225/50R17 A01 A12 K1a K6g K6i K6w K8e
VW Golf (VII) GTE 110 205/50R17 A07 A12 A19
Hybrid 110 215/45R17 A58 A99 F24
AU 110 225/45R17 V17 S01
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206, 221 205/50R17 A07 A12 A19
AU 206, 221 215/45R17 A56 A99 F24
e1*2007/46*0623*.. 206, 221 225/45R17 S01
- incl. Facelift 2017 206-228 205/50R17 M+S
206-228 215/45R17 M+S
206-228 225/45R17 M+S
VW Golf (VII) R 213-228 205/50R17 M+S A07 A12 A19
Variant 213-228 215/45R17 M+S A56 A99 Car
AUV 213-228 225/45R17 M+S F24 S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf (VIII) 110 205/50R17 A12 A19 A58
CD 110 215/45R17 A99 F24 Flh
e1*2007/46*2014*.. 110 225/45R17 KOV NoE
NoP V17 S02
VW Golf Plus 55-125 205/50R17 A01 K1a K1b K2b K56 A07 A12 A19
1KP 55-125 215/45R17 T87 T88 T91 A58 A99 V17
e1*2001/116*0304*..; 55-125 225/45R17 A01 K1a K1b K2b K56 S01
e1*2007/46*0491*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH

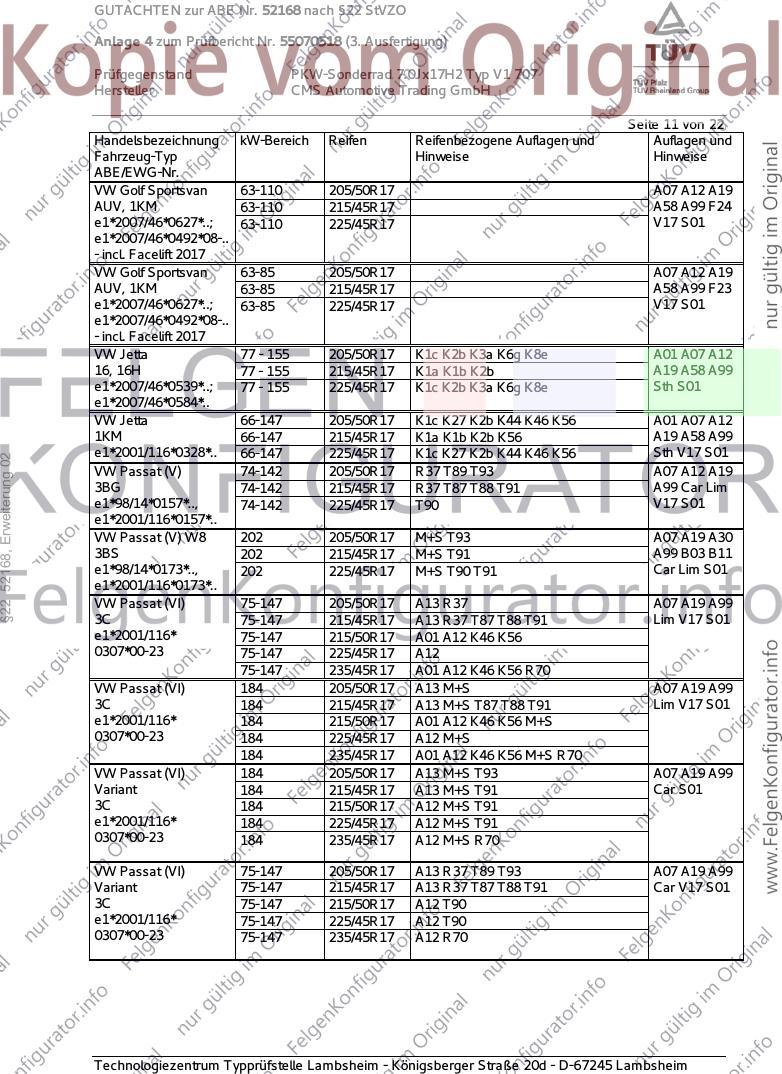

Seite 11 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-110 205/50R17 A07 A12 A19
AUV, 1KM 63-110 215/45R17 A58 A99 F24
e1*2007/46*0627*..; 63-110 225/45R17 V17 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-85 205/50R17 A07 A12 A19
AUV, 1KM 63-85 215/45R17 A58 A99 F23
e1*2007/46*0627*..; 63-85 225/45R17 V17 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6g K8e A01 A07 A12
16, 16H 77 - 155 215/45R17 K1a K1b K2b A19 A58 A99
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6g K8e Sth S01
e1*2007/46*0584*..
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A07 A12
1KM 66-147 215/45R17 K1a K1b K2b K56 A19 A58 A99
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 Sth V17 S01
§22 52168, Erweiterung 02
VW Passat (V) 74-142 205/50R17 R37 T89 T93 A07 A12 A19
3BG 74-142 215/45R17 R37 T87 T88 T91 A99 Car Lim
e1*98/14*0157*.., 74-142 225/45R17 T90 V17 S01
e1*2001/116*0157*..
VW Passat (V) W8 202 205/50R17 M+S T93 A07 A19 A30
3BS 202 215/45R17 M+S T91 A99 B03 B11
e1*98/14*0173*.., 202 225/45R17 M+S T90 T91 Car Lim S01
e1*2001/116*0173*..
VW Passat (VI) 75-147 205/50R17 A13 R37 A07 A19 A99
3C 75-147 215/45R17 A13 R37 T87 T88 T91 Lim V17 S01
e1*2001/116* 75-147 215/50R17 A01 A12 K46 K56
0307*00-23 75-147 225/45R17 A12
75-147 235/45R17 A01 A12 K46 K56 R70
VW Passat (VI) 184 205/50R17 A13 M+S A07 A19 A99
3C 184 215/45R17 A13 M+S T87 T88 T91 Lim V17 S01
e1*2001/116* 184 215/50R17 A01 A12 K46 K56 M+S
0307*00-23 184 225/45R17 A12 M+S
184 235/45R17 A01 A12 K46 K56 M+S R70
VW Passat (VI) 184 205/50R17 A13 M+S T93 A07 A19 A99
Variant 184 215/45R17 A13 M+S T91 Car S01
3C 184 215/50R17 A12 M+S T91
e1*2001/116* 184 225/45R17 A12 M+S T91
0307*00-23 184 235/45R17 A12 M+S R70
VW Passat (VI) 75-147 205/50R17 A13 R37 T89 T93 A07 A19 A99
Variant 75-147 215/45R17 A13 R37 T87 T88 T91 Car V17 S01
3C 75-147 215/50R17 A12 T90
e1*2001/116* 75-147 225/45R17 A12 T90
0307*00-23 75-147 235/45R17 A12 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 12 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

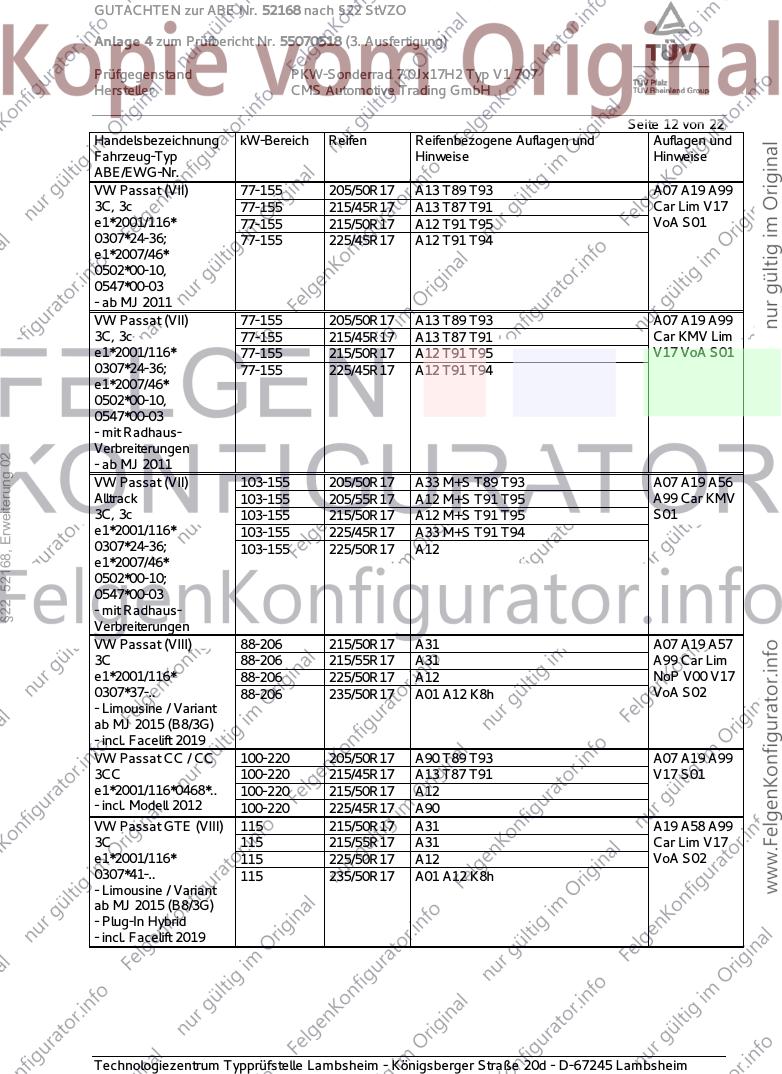

VW Passat (VII) 77-155 205/50R17 A13 T89 T93 A07 A19 A99
3C, 3c 77-155 215/45R17 A13 T87 T91 Car Lim V17
e1*2001/116* 77-155 215/50R17 A12 T91 T95 VoA S01
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 205/50R17 A13 T89 T93 A07 A19 A99
3C, 3c 77-155 215/45R17 A13 T87 T91 Car KMV Lim
e1*2001/116* 77-155 215/50R17 A12 T91 T95 V17 VoA S01
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
§22 52168, Erweiterung 02
- ab MJ 2011
VW Passat (VII) 103-155 205/50R17 A33 M+S T89 T93 A07 A19 A56
Alltrack 103-155 205/55R17 A12 M+S T91 T95 A99 Car KMV
3C, 3c 103-155 215/50R17 A12 M+S T91 T95 S01
e1*2001/116* 103-155 225/45R17 A33 M+S T91 T94
0307*24-36; 103-155 225/50R17 A12
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 215/50R17 A31 A07 A19 A57
3C 88-206 215/55R17 A31 A99 Car Lim
e1*2001/116* 88-206 225/50R17 A12 NoP V00 V17
0307*37-.. 88-206 235/50R17 A01 A12 K8h VoA S02
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat CC / CC 100-220 205/50R17 A90 T89 T93 A07 A19 A99
3CC 100-220 215/45R17 A13 T87 T91 V17 S01
e1*2001/116*0468*.. 100-220 215/50R17 A12
- incl. Modell 2012 100-220 225/45R17 A90
VW Passat GTE (VIII) 115 215/50R17 A31 A19 A58 A99
3C 115 215/55R17 A31 Car Lim V17
e1*2001/116* 115 225/50R17 A12 VoA S02
0307*41-.. 115 235/50R17 A01 A12 K8h
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 13 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

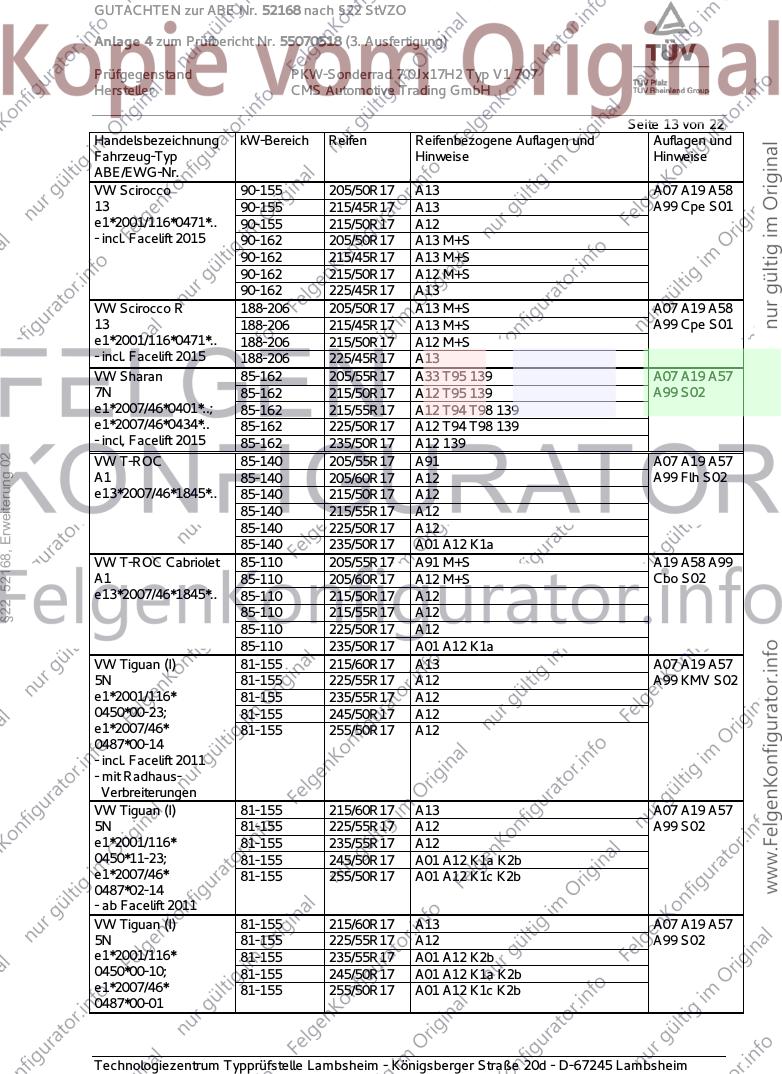

VW Scirocco 90-155 205/50R17 A13 A07 A19 A58
13 90-155 215/45R17 A13 A99 Cpe S01
e1*2001/116*0471*.. 90-155 215/50R17 A12
- incl. Facelift 2015 90-162 205/50R17 A13 M+S
90-162 215/45R17 A13 M+S
90-162 215/50R17 A12 M+S
90-162 225/45R17 A13
VW Scirocco R 188-206 205/50R17 A13 M+S A07 A19 A58
13 188-206 215/45R17 A13 M+S A99 Cpe S01
e1*2001/116*0471*.. 188-206 215/50R17 A12 M+S
- incl. Facelift 2015 188-206 225/45R17 A13
VW Sharan 85-162 205/55R17 A33 T95 139 A07 A19 A57
7N 85-162 215/50R17 A12 T95 139 A99 S02
e1*2007/46*0401*..; 85-162 215/55R17 A12 T94 T98 139
e1*2007/46*0434*.. 85-162 225/50R17 A12 T94 T98 139
- incl, Facelift 2015 85-162 235/50R17 A12 139
§22 52168, Erweiterung 02
VW T-ROC 85-140 205/55R17 A91 A07 A19 A57
A1 85-140 205/60R17 A12 A99 Flh S02
e13*2007/46*1845*.. 85-140 215/50R17 A12
85-140 215/55R17 A12
85-140 225/50R17 A12
85-140 235/50R17 A01 A12 K1a
VW T-ROC Cabriolet 85-110 205/55R17 A91 M+S A19 A58 A99
A1 85-110 205/60R17 A12 M+S Cbo S02
e13*2007/46*1845*.. 85-110 215/50R17 A12
85-110 215/55R17 A12
85-110 225/50R17 A12
85-110 235/50R17 A01 A12 K1a
VW Tiguan (I) 81-155 215/60R17 A13 A07 A19 A57
5N 81-155 225/55R17 A12 A99 KMV S02
e1*2001/116* 81-155 235/55R17 A12
0450*00-23; 81-155 245/50R17 A12
e1*2007/46* 81-155 255/50R17 A12
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/60R17 A13 A07 A19 A57
5N 81-155 225/55R17 A12 A99 S02
e1*2001/116* 81-155 235/55R17 A12
0450*11-23; 81-155 245/50R17 A01 A12 K1a K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 215/60R17 A13 A07 A19 A57
5N 81-155 225/55R17 A12 A99 S02
e1*2001/116* 81-155 235/55R17 A01 A12 K2b
0450*00-10; 81-155 245/50R17 A01 A12 K1a K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 14 von 22
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 85-176 215/65R17 A33 A07 A19 A57
5N 85-176 225/60R17 A12 A99 KOV S02
e1*2001/116* 85-176 225/65R17 A12
0450*24-..; 85-176 235/60R17 A12
e1*2007/46* 85-176 245/55R17 A12
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 215/65R17 A33 139 A07 A19 A57
Allspace 110-176 225/60R17 A12 139 A99 KOV S02
5N 110-176 225/65R17 A12 139
e1*2001/116* 110-176 235/60R17 A12 139
0450*31-.. 110-176 245/55R17 A12 139
VW Tiguan (II) 110-176 215/65R17 A33 139 A07 A19 A57
Allspace R-Line 110-176 225/60R17 A12 139 A99 KMV S02
5N 110-176 225/65R17 A12 139
e1*2001/116* 110-176 235/60R17 A12 139
§22 52168, Erweiterung 02
0450*31-.. 110-176 245/55R17 A12 139
- mit Radhaus-
Verbreiterungen
VW Tiguan (II) R-Line 85-176 215/65R17 A33 A07 A19 A57
5N 85-176 225/60R17 A12 A99 KMV S02
e1*2001/116* 85-176 225/65R17 A12
0450*24-..; 85-176 235/60R17 A12
e1*2007/46* 85-176 245/55R17 A12
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 205/50R17 K1c K2b T89 T93 A01 A07 A12
1T 66-125 215/45R17 K1a K2b T87 T91 A19 A58 A99
e1*2001/116* 66-125 225/45R17 K1c K2b Npf V17 S01
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-130 205/50R17 K1a K2b T89 T93 A01 A07 A12
1T, 1t 66-130 215/45R17 K2b T91 A19 A58 A99
e1*2001/116* 66-130 225/45R17 K1a K2b Npf V17 S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/55R17 K1a A01 A07 A12
1T 81-140 215/50R17 K1a K2b K6g A19 A58 A99
e1*2001/116* 81-140 215/55R17 K1a K2b K6g V17 S02
0211*36-..; 81-140 225/50R17 K1c K2b K3c K6h
e1*2007/46*0357*14-.. 81-140 235/50R17 K1c K2b K3c K5b K6h K6i K8d
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 15 von 22

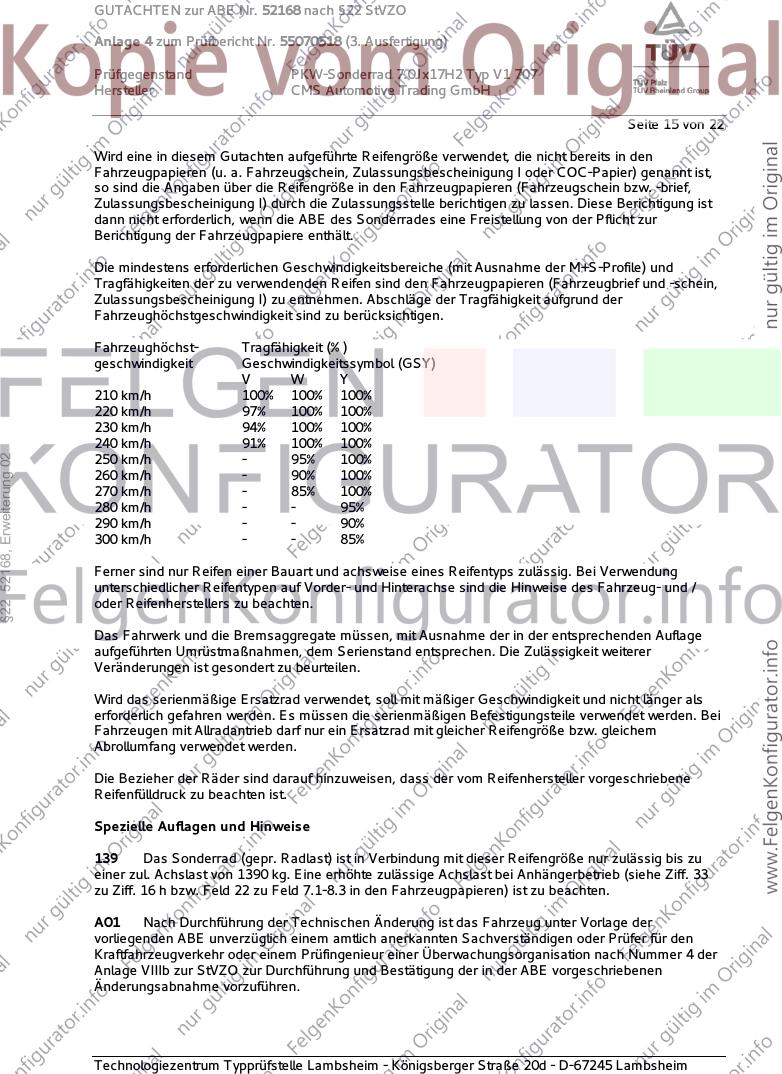

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
§22 52168, Erweiterung 02
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH

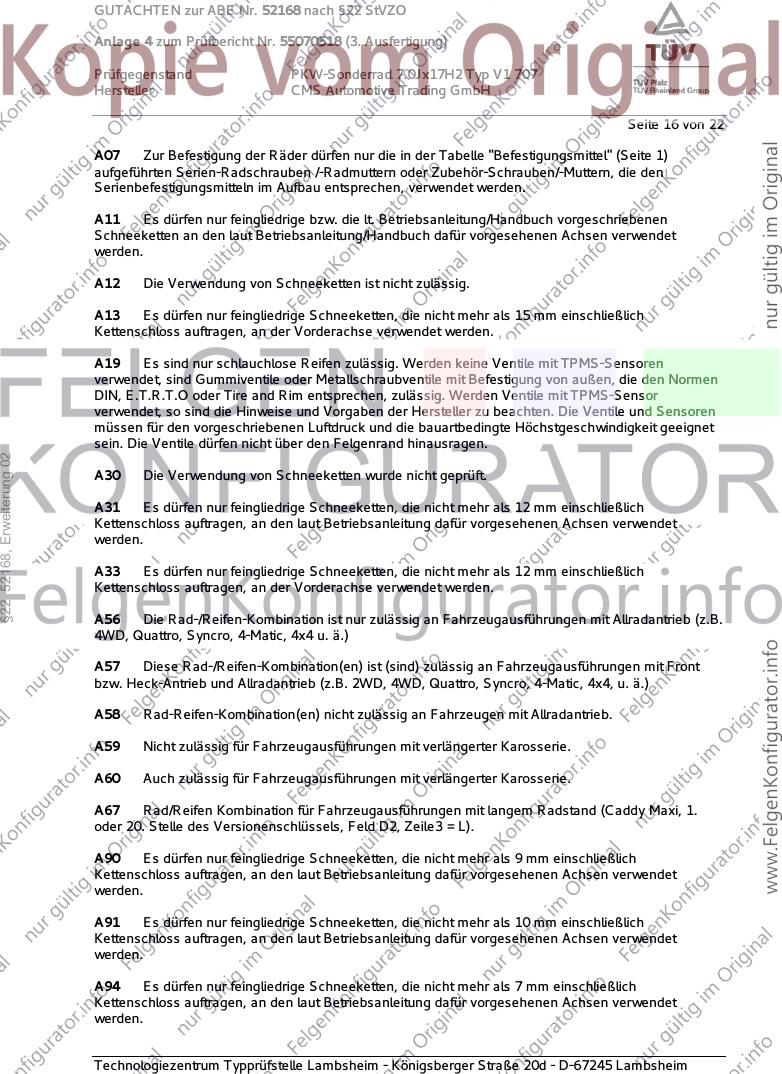

Seite 16 von 22
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
§22 52168, Erweiterung 02
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH

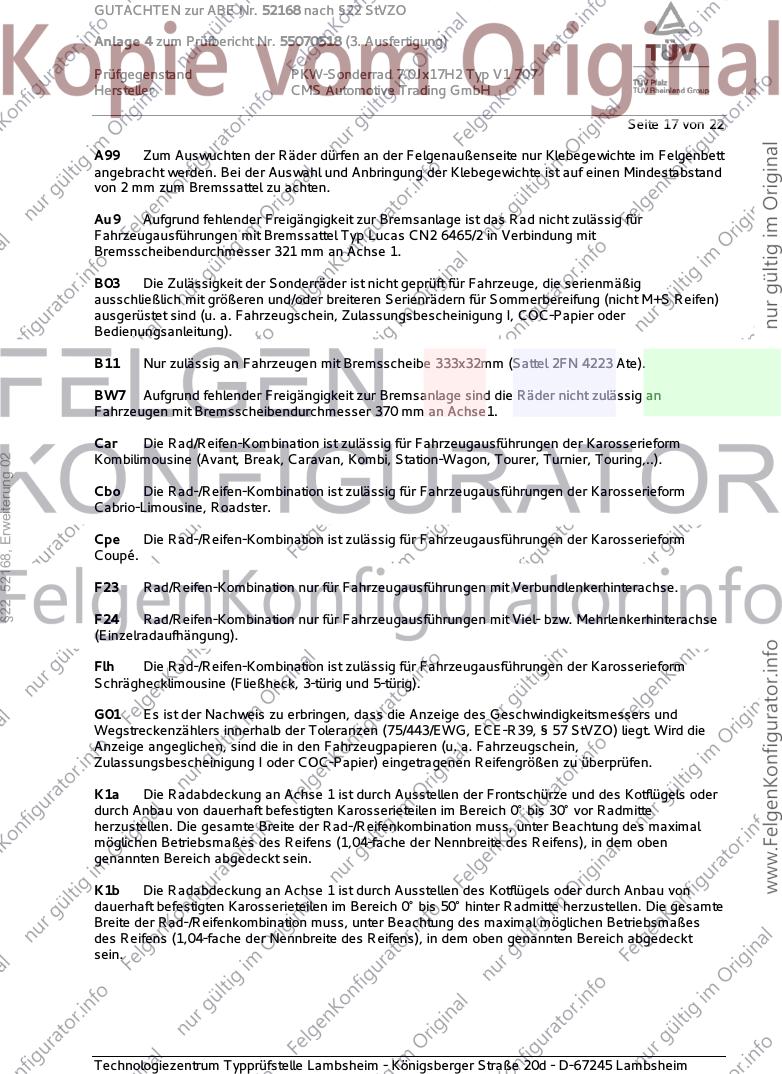

Seite 17 von 22
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 52168, Erweiterung 02
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 18 von 22
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
§22 52168, Erweiterung 02
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH

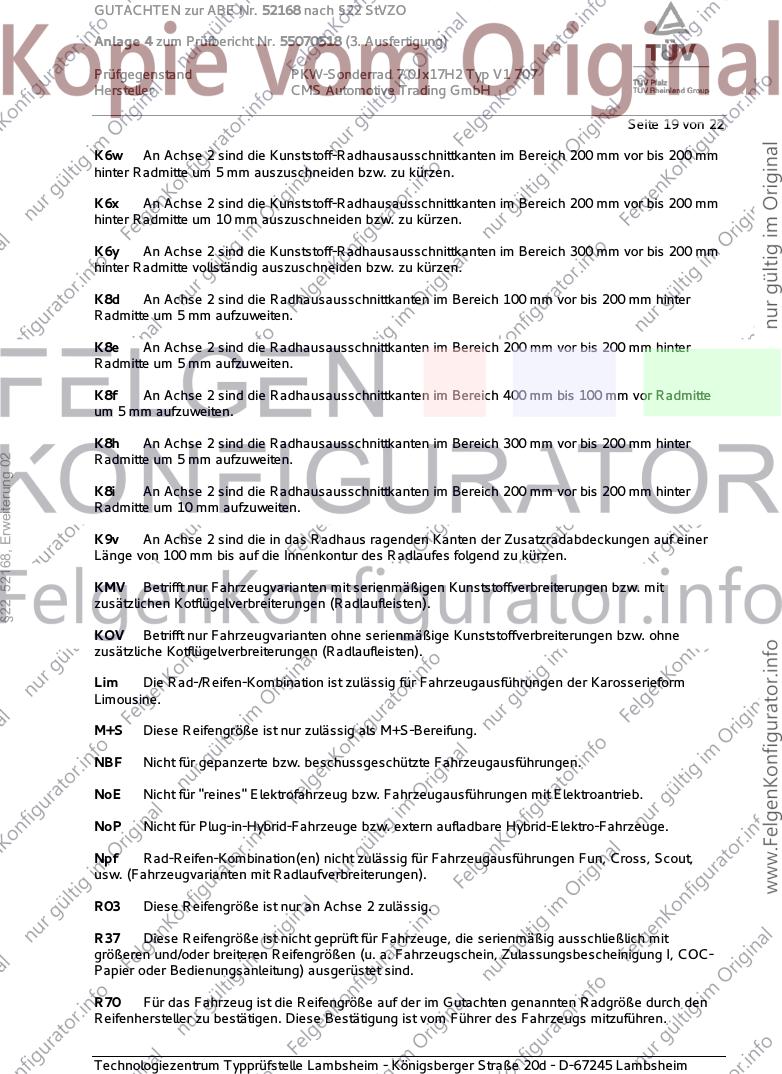

Seite 19 von 22
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§22 52168, Erweiterung 02
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 20 von 22
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
§22 52168, Erweiterung 02
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 21 von 22
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
§22 52168, Erweiterung 02
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52168 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55070518 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ V1 707
Hersteller CMS Automotive Trading GmbH
Seite 22 von 22
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. September 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 22 und gilt für Sonderräder ab Herstellungsdatum Juli 2018.
§22 52168, Erweiterung 02
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. September 2020
Tufan 00352109.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
