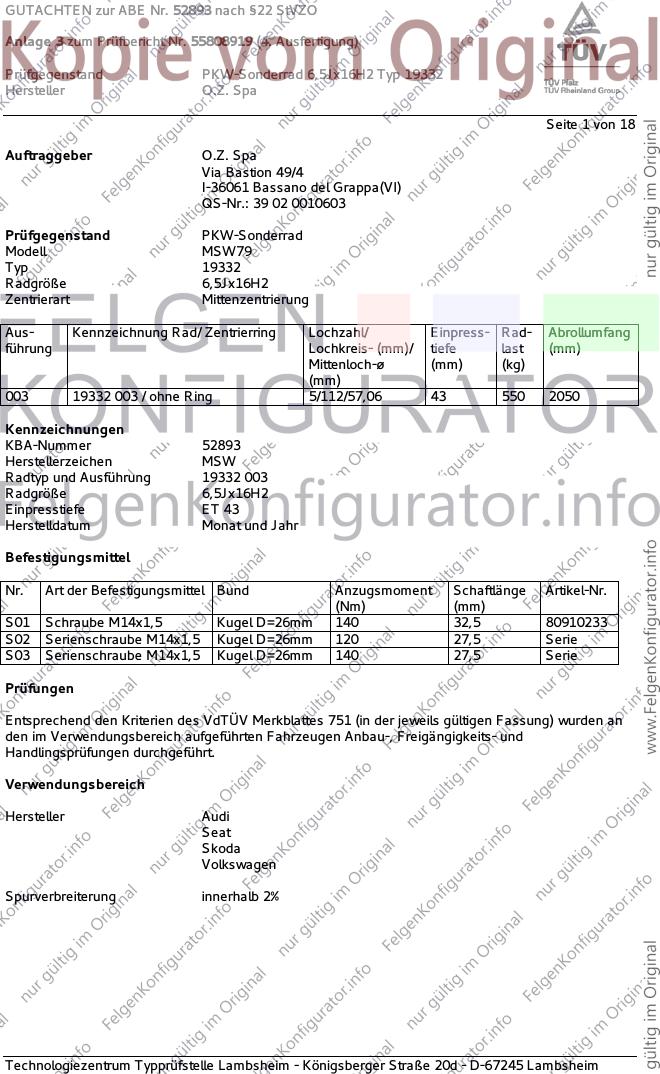

GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa
Seite 1 von 18
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW79
Typ 19332
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
003 19332 003 / ohne Ring 5/112/57,06 43 550 2050
Kennzeichnungen
KBA-Nummer 52893
Herstellerzeichen MSW
Radtyp und Ausführung 19332 003
Radgröße 6,5Jx16H2
Einpresstiefe ET 43
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kugel D=26mm 140 32,5 80910233
S02 Serienschraube M14x1,5 Kugel D=26mm 120 27,5 Serie
S03 Serienschraube M14x1,5 Kugel D=26mm 140 27,5 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

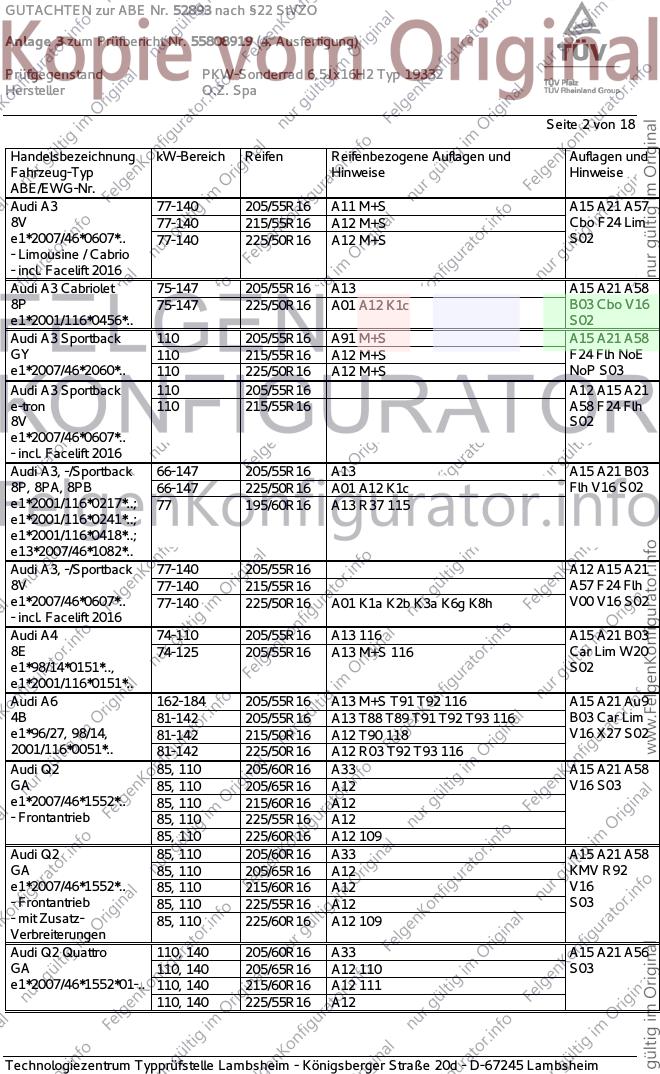

GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A11 M+S A15 A21 A57
8V 77-140 215/55R16 A12 M+S Cbo F24 Lim
e1*2007/46*0607*.. 77-140 225/50R16 A12 M+S S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 A13 A15 A21 A58
8P 75-147 225/50R16 A01 A12 K1c B03 Cbo V16
e1*2001/116*0456*.. S02
Audi A3 Sportback 110 205/55R16 A91 M+S A15 A21 A58
GY 110 215/55R16 A12 M+S F24 Flh NoE
e1*2007/46*2060*.. 110 225/50R16 A12 M+S NoP S03
Audi A3 Sportback 110 205/55R16 A12 A15 A21
e-tron 110 215/55R16 A58 F24 Flh
8V S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 205/55R16 A13 A15 A21 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1c Flh V16 S02
e1*2001/116*0217*..; 77 195/60R16 A13 R37 115
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A12 A15 A21
8V 77-140 215/55R16 A57 F24 Flh
e1*2007/46*0607*.. 77-140 225/50R16 A01 K1a K2b K3a K6g K8h V00 V16 S02
- incl. Facelift 2016
Audi A4 74-110 205/55R16 A13 116 A15 A21 B03
8E 74-125 205/55R16 A13 M+S 116 Car Lim W20
e1*98/14*0151*.., S02
e1*2001/116*0151*..
Audi A6 162-184 205/55R16 A13 M+S T91 T92 116 A15 A21 Au9
4B 81-142 205/55R16 A13 T88 T89 T91 T92 T93 116 B03 Car Lim
e1*96/27, 98/14, 81-142 215/50R16 A12 T90 118 V16 X27 S02
2001/116*0051*.. 81-142 225/50R16 A12 R03 T92 T93 116
Audi Q2 85, 110 205/60R16 A33 A15 A21 A58
GA 85, 110 205/65R16 A12 V16 S03
e1*2007/46*1552*.. 85, 110 215/60R16 A12
- Frontantrieb 85, 110 225/55R16 A12
85, 110 225/60R16 A12 109
Audi Q2 85, 110 205/60R16 A33 A15 A21 A58
GA 85, 110 205/65R16 A12 KMV R92
e1*2007/46*1552*.. 85, 110 215/60R16 A12 V16
- Frontantrieb 85, 110 225/55R16 A12 S03
- mit Zusatz- 85, 110 225/60R16 A12 109
Verbreiterungen
Audi Q2 Quattro 110, 140 205/60R16 A33 A15 A21 A56
GA 110, 140 205/65R16 A12 110 S03
e1*2007/46*1552*01-.. 110, 140 215/60R16 A12 111
110, 140 225/55R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

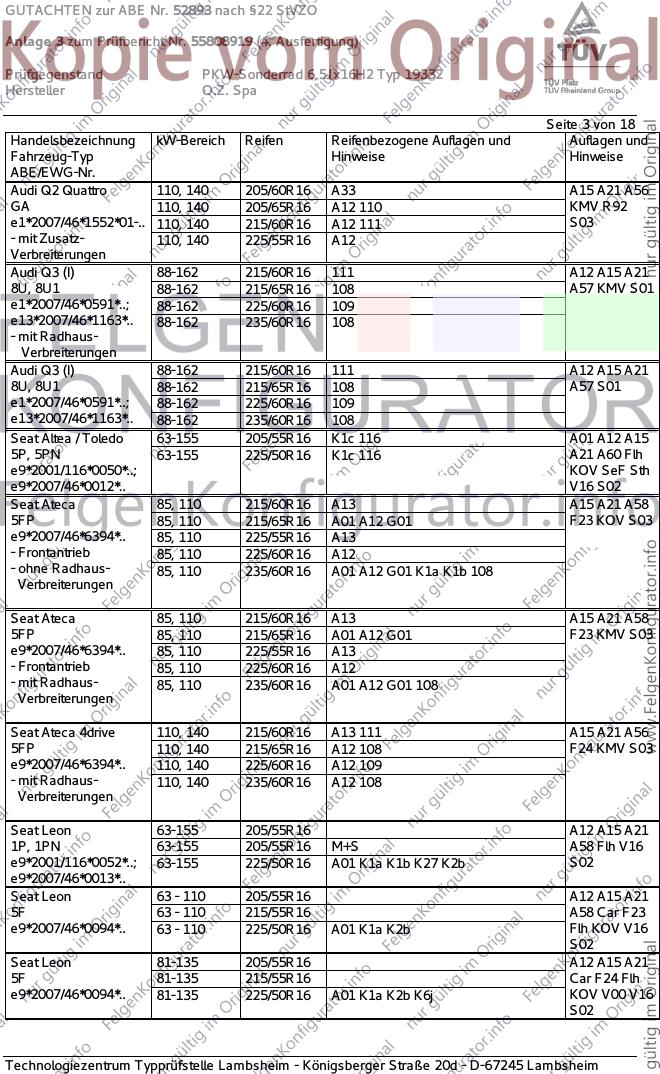

GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 Quattro 110, 140 205/60R16 A33 A15 A21 A56
GA 110, 140 205/65R16 A12 110 KMV R92
e1*2007/46*1552*01-.. 110, 140 215/60R16 A12 111 S03
- mit Zusatz- 110, 140 225/55R16 A12
Verbreiterungen
Audi Q3 (I) 88-162 215/60R16 111 A12 A15 A21
8U, 8U1 88-162 215/65R16 108 A57 KMV S01
e1*2007/46*0591*..; 88-162 225/60R16 109
e13*2007/46*1163*.. 88-162 235/60R16 108
- mit Radhaus-
Verbreiterungen
Audi Q3 (I) 88-162 215/60R16 111 A12 A15 A21
8U, 8U1 88-162 215/65R16 108 A57 S01
e1*2007/46*0591*..; 88-162 225/60R16 109
e13*2007/46*1163*.. 88-162 235/60R16 108
Seat Altea / Toledo 63-155 205/55R16 K1c 116 A01 A12 A15
5P, 5PN 63-155 225/50R16 K1c 116 A21 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S02
Seat Ateca 85, 110 215/60R16 A13 A15 A21 A58
5FP 85, 110 215/65R16 A01 A12 G01 F23 KOV S03
e9*2007/46*6394*.. 85, 110 225/55R16 A13
- Frontantrieb 85, 110 225/60R16 A12
- ohne Radhaus- 85, 110 235/60R16 A01 A12 G01 K1a K1b 108
Verbreiterungen
Seat Ateca 85, 110 215/60R16 A13 A15 A21 A58
5FP 85, 110 215/65R16 A01 A12 G01 F23 KMV S03
e9*2007/46*6394*.. 85, 110 225/55R16 A13
- Frontantrieb 85, 110 225/60R16 A12
- mit Radhaus- 85, 110 235/60R16 A01 A12 G01 108
Verbreiterungen
Seat Ateca 4drive 110, 140 215/60R16 A13 111 A15 A21 A56
5FP 110, 140 215/65R16 A12 108 F24 KMV S03
e9*2007/46*6394*.. 110, 140 225/60R16 A12 109
- mit Radhaus- 110, 140 235/60R16 A12 108
Verbreiterungen
Seat Leon 63-155 205/55R16 A12 A15 A21
1P, 1PN 63-155 205/55R16 M+S A58 Flh V16
e9*2001/116*0052*..; 63-155 225/50R16 A01 K1a K1b K27 K2b S02
e9*2007/46*0013*..
Seat Leon 63 - 110 205/55R16 A12 A15 A21
5F 63 - 110 215/55R16 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A01 K1a K2b Flh KOV V16
S02
Seat Leon 81-135 205/55R16 A12 A15 A21
5F 81-135 215/55R16 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A01 K1a K2b K6j KOV V00 V16
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

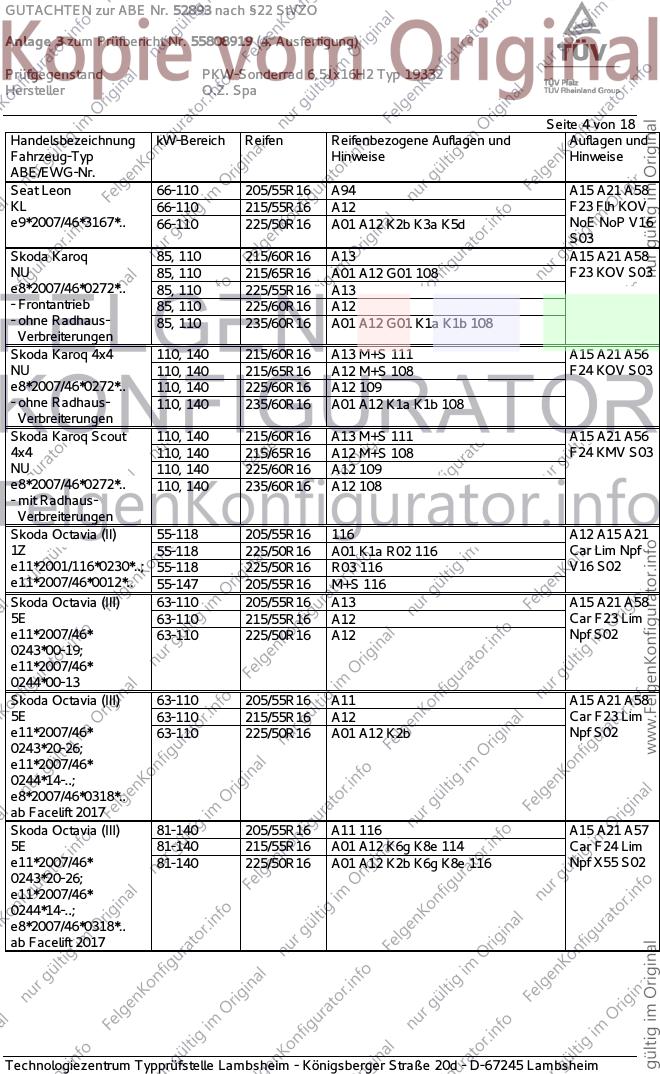

GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 66-110 205/55R16 A94 A15 A21 A58
KL 66-110 215/55R16 A12 F23 Flh KOV
e9*2007/46*3167*.. 66-110 225/50R16 A01 A12 K2b K3a K5d NoE NoP V16
S03
Skoda Karoq 85, 110 215/60R16 A13 A15 A21 A58
NU 85, 110 215/65R16 A01 A12 G01 108 F23 KOV S03
e8*2007/46*0272*.. 85, 110 225/55R16 A13
- Frontantrieb 85, 110 225/60R16 A12
- ohne Radhaus- 85, 110 235/60R16 A01 A12 G01 K1a K1b 108
Verbreiterungen
Skoda Karoq 4x4 110, 140 215/60R16 A13 M+S 111 A15 A21 A56
NU 110, 140 215/65R16 A12 M+S 108 F24 KOV S03
e8*2007/46*0272*.. 110, 140 225/60R16 A12 109
- ohne Radhaus- 110, 140 235/60R16 A01 A12 K1a K1b 108
Verbreiterungen
Skoda Karoq Scout 110, 140 215/60R16 A13 M+S 111 A15 A21 A56
4x4 110, 140 215/65R16 A12 M+S 108 F24 KMV S03
NU 110, 140 225/60R16 A12 109
e8*2007/46*0272*.. 110, 140 235/60R16 A12 108
- mit Radhaus-
Verbreiterungen
Skoda Octavia (II) 55-118 205/55R16 116 A12 A15 A21
1Z 55-118 225/50R16 A01 K1a R02 116 Car Lim Npf
e11*2001/116*0230*..; 55-118 225/50R16 R03 116 V16 S02
e11*2007/46*0012*.. 55-147 205/55R16 M+S 116
Skoda Octavia (III) 63-110 205/55R16 A13 A15 A21 A58
5E 63-110 215/55R16 A12 Car F23 Lim
e11*2007/46* 63-110 225/50R16 A12 Npf S02
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A11 A15 A21 A58
5E 63-110 215/55R16 A12 Car F23 Lim
e11*2007/46* 63-110 225/50R16 A01 A12 K2b Npf S02
0243*20-26;
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/55R16 A11 116 A15 A21 A57
5E 81-140 215/55R16 A01 A12 K6g K8e 114 Car F24 Lim
e11*2007/46* 81-140 225/50R16 A01 A12 K2b K6g K8e 116 Npf X55 S02
0243*20-26;
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

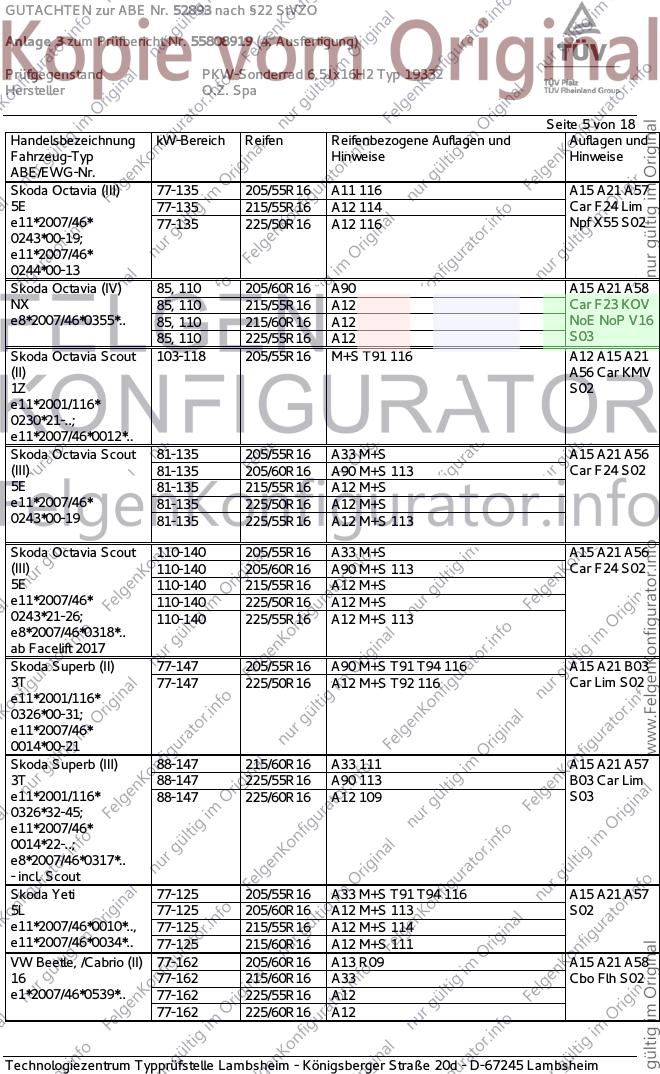

GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 77-135 205/55R16 A11 116 A15 A21 A57
5E 77-135 215/55R16 A12 114 Car F24 Lim
e11*2007/46* 77-135 225/50R16 A12 116 Npf X55 S02
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (IV) 85, 110 205/60R16 A90 A15 A21 A58
NX 85, 110 215/55R16 A12 Car F23 KOV
e8*2007/46*0355*.. 85, 110 215/60R16 A12 NoE NoP V16
85, 110 225/55R16 A12 S03
Skoda Octavia Scout 103-118 205/55R16 M+S T91 116 A12 A15 A21
(II) A56 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 205/55R16 A33 M+S A15 A21 A56
(III) 81-135 205/60R16 A90 M+S 113 Car F24 S02
5E 81-135 215/55R16 A12 M+S
e11*2007/46* 81-135 225/50R16 A12 M+S
0243*00-19 81-135 225/55R16 A12 M+S 113
Skoda Octavia Scout 110-140 205/55R16 A33 M+S A15 A21 A56
(III) 110-140 205/60R16 A90 M+S 113 Car F24 S02
5E 110-140 215/55R16 A12 M+S
e11*2007/46* 110-140 225/50R16 A12 M+S
0243*21-26; 110-140 225/55R16 A12 M+S 113
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (II) 77-147 205/55R16 A90 M+S T91 T94 116 A15 A21 B03
3T 77-147 225/50R16 A12 M+S T92 116 Car Lim S02
e11*2001/116*
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-147 215/60R16 A33 111 A15 A21 A57
3T 88-147 225/55R16 A90 113 B03 Car Lim
e11*2001/116* 88-147 225/60R16 A12 109 S03
0326*32-45;
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 116 A15 A21 A57
5L 77-125 205/60R16 A12 M+S 113 S02
e11*2007/46*0010*.., 77-125 215/55R16 A12 M+S 114
e11*2007/46*0034*.. 77-125 215/60R16 A12 M+S 111
VW Beetle, /Cabrio (II) 77-162 205/60R16 A13 R09 A15 A21 A58
16 77-162 215/60R16 A33 Cbo Flh S02
e1*2007/46*0539*.. 77-162 225/55R16 A12
77-162 225/60R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

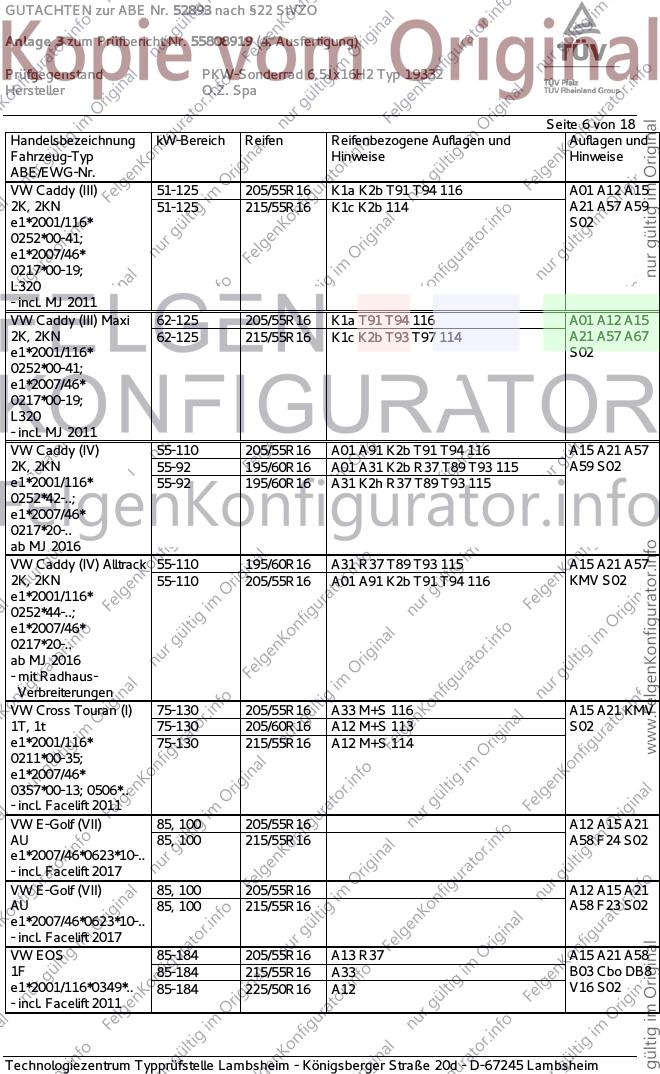

GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (III) 51-125 205/55R16 K1a K2b T91 T94 116 A01 A12 A15
2K, 2KN 51-125 215/55R16 K1c K2b 114 A21 A57 A59
e1*2001/116* S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 K1a T91 T94 116 A01 A12 A15
2K, 2KN 62-125 215/55R16 K1c K2b T93 T97 114 A21 A57 A67
e1*2001/116* S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) 55-110 205/55R16 A01 A91 K2b T91 T94 116 A15 A21 A57
2K, 2KN 55-92 195/60R16 A01 A31 K2b R37 T89 T93 115 A59 S02
e1*2001/116* 55-92 195/60R16 A31 K2h R37 T89 T93 115
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-110 195/60R16 A31 R37 T89 T93 115 A15 A21 A57
2K, 2KN 55-110 205/55R16 A01 A91 K2b T91 T94 116 KMV S02
e1*2001/116*
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
VW Cross Touran (I) 75-130 205/55R16 A33 M+S 116 A15 A21 KMV
1T, 1t 75-130 205/60R16 A12 M+S 113 S02
e1*2001/116* 75-130 215/55R16 A12 M+S 114
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/55R16 A12 A15 A21
AU 85, 100 215/55R16 A58 F24 S02
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A12 A15 A21
AU 85, 100 215/55R16 A58 F23 S02
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW EOS 85-184 205/55R16 A13 R37 A15 A21 A58
1F 85-184 215/55R16 A33 B03 Cbo DB8
e1*2001/116*0349*.. 85-184 225/50R16 A12 V16 S02
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

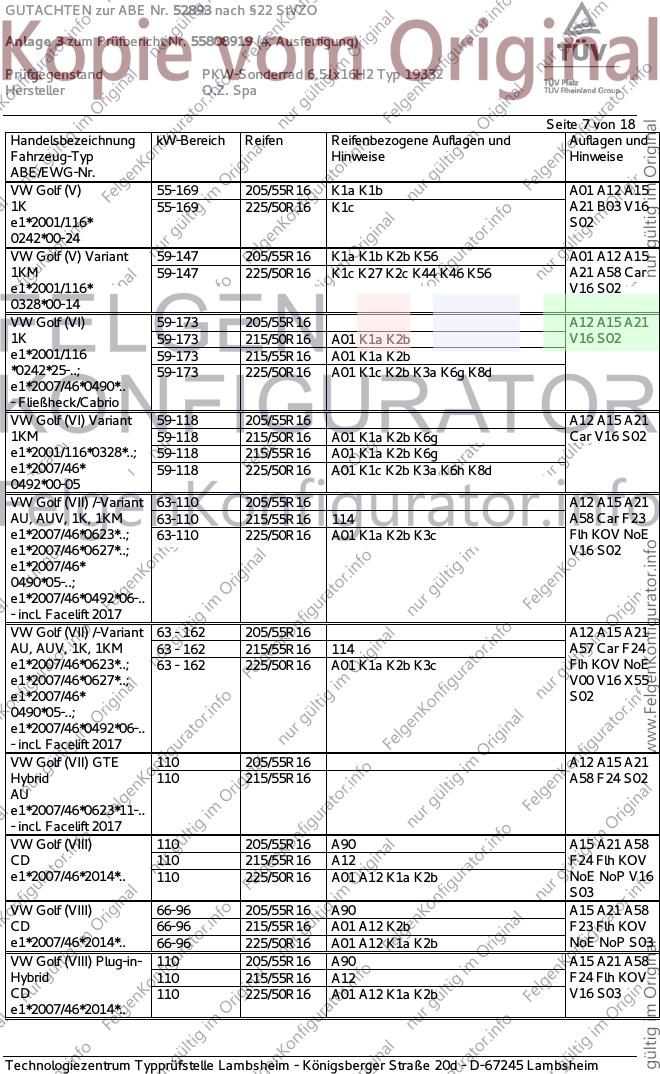

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-169 205/55R16 K1a K1b A01 A12 A15
1K 55-169 225/50R16 K1c A21 B03 V16
e1*2001/116* S02
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1a K1b K2b K56 A01 A12 A15
1KM 59-147 225/50R16 K1c K27 K2c K44 K46 K56 A21 A58 Car
e1*2001/116* V16 S02
0328*00-14
VW Golf (VI) 59-173 205/55R16 A12 A15 A21
1K 59-173 215/50R16 A01 K1a K2b V16 S02
e1*2001/116 59-173 215/55R16 A01 K1a K2b
*0242*25-..; 59-173 225/50R16 A01 K1c K2b K3a K6g K8d
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A12 A15 A21
1KM 59-118 215/50R16 A01 K1a K2b K6g Car V16 S02
e1*2001/116*0328*..; 59-118 215/55R16 A01 K1a K2b K6g
e1*2007/46* 59-118 225/50R16 A01 K1c K2b K3a K6h K8d
0492*00-05
VW Golf (VII) /-Variant 63-110 205/55R16 A12 A15 A21
AU, AUV, 1K, 1KM 63-110 215/55R16 114 A58 Car F23
e1*2007/46*0623*..; 63-110 225/50R16 A01 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*..; V16 S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A15 A21
AU, AUV, 1K, 1KM 63 - 162 215/55R16 114 A57 Car F24
e1*2007/46*0623*..; 63 - 162 225/50R16 A01 K1a K2b K3c Flh KOV NoE
e1*2007/46*0627*..; V00 V16 X55
e1*2007/46* S02
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/55R16 A12 A15 A21
Hybrid 110 215/55R16 A58 F24 S02
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VIII) 110 205/55R16 A90 A15 A21 A58
CD 110 215/55R16 A12 F24 Flh KOV
e1*2007/46*2014*.. 110 225/50R16 A01 A12 K1a K2b NoE NoP V16
S03
VW Golf (VIII) 66-96 205/55R16 A90 A15 A21 A58
CD 66-96 215/55R16 A01 A12 K2b F23 Flh KOV
e1*2007/46*2014*.. 66-96 225/50R16 A01 A12 K1a K2b NoE NoP S03
VW Golf (VIII) Plug-in- 110 205/55R16 A90 A15 A21 A58
Hybrid 110 215/55R16 A12 F24 Flh KOV
CD 110 225/50R16 A01 A12 K1a K2b V16 S03
e1*2007/46*2014*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

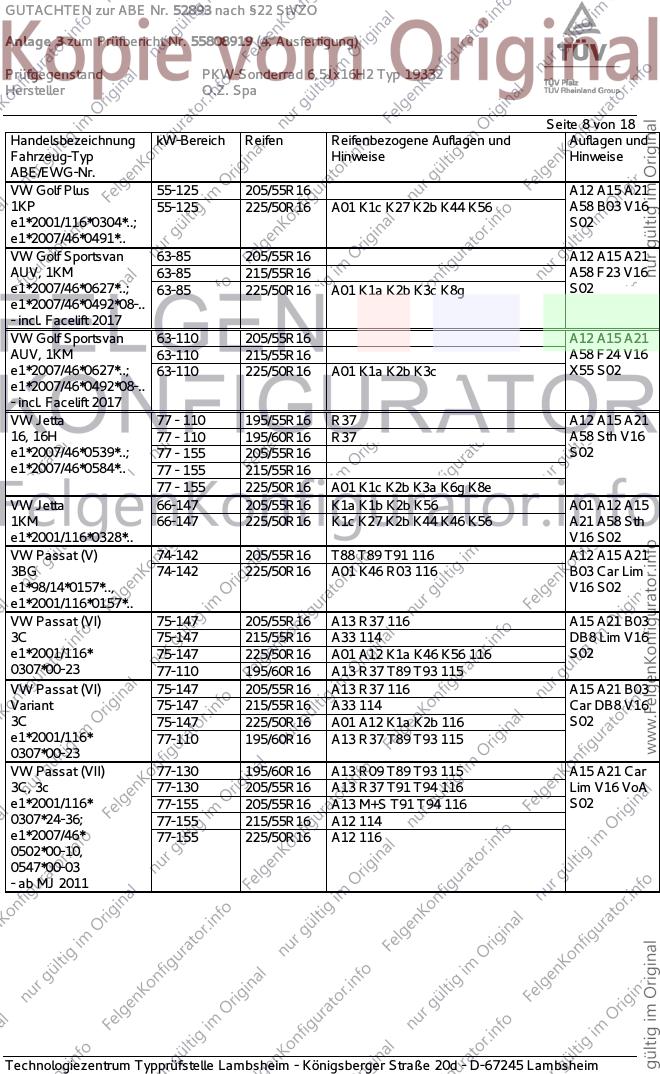

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 205/55R16 A12 A15 A21
1KP 55-125 225/50R16 A01 K1c K27 K2b K44 K56 A58 B03 V16
e1*2001/116*0304*..; S02
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 205/55R16 A12 A15 A21
AUV, 1KM 63-85 215/55R16 A58 F23 V16
e1*2007/46*0627*..; 63-85 225/50R16 A01 K1a K2b K3c K8g S02
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 205/55R16 A12 A15 A21
AUV, 1KM 63-110 215/55R16 A58 F24 V16
e1*2007/46*0627*..; 63-110 225/50R16 A01 K1a K2b K3c X55 S02
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 77 - 110 195/55R16 R37 A12 A15 A21
16, 16H 77 - 110 195/60R16 R37 A58 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 S02
e1*2007/46*0584*.. 77 - 155 215/55R16
77 - 155 225/50R16 A01 K1c K2b K3a K6g K8e
VW Jetta 66-147 205/55R16 K1a K1b K2b K56 A01 A12 A15
1KM 66-147 225/50R16 K1c K27 K2b K44 K46 K56 A21 A58 Sth
e1*2001/116*0328*.. V16 S02
VW Passat (V) 74-142 205/55R16 T88 T89 T91 116 A12 A15 A21
3BG 74-142 225/50R16 A01 K46 R03 116 B03 Car Lim
e1*98/14*0157*.., V16 S02
e1*2001/116*0157*..
VW Passat (VI) 75-147 205/55R16 A13 R37 116 A15 A21 B03
3C 75-147 215/55R16 A33 114 DB8 Lim V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K46 K56 116 S02
0307*00-23 77-110 195/60R16 A13 R37 T89 T93 115
VW Passat (VI) 75-147 205/55R16 A13 R37 116 A15 A21 B03
Variant 75-147 215/55R16 A33 114 Car DB8 V16
3C 75-147 225/50R16 A01 A12 K1a K2b 116 S02
e1*2001/116* 77-110 195/60R16 A13 R37 T89 T93 115
0307*00-23
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 115 A15 A21 Car
3C, 3c 77-130 205/55R16 A13 R37 T91 T94 116 Lim V16 VoA
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 116 S02
0307*24-36; 77-155 215/55R16 A12 114
e1*2007/46* 77-155 225/50R16 A12 116
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

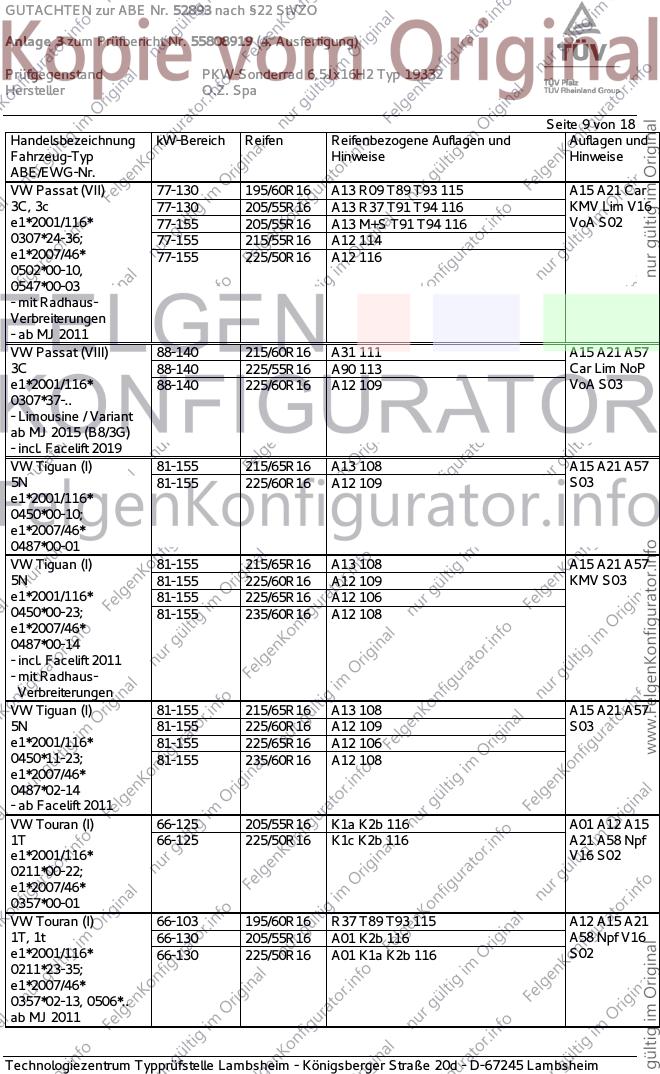

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 115 A15 A21 Car
3C, 3c 77-130 205/55R16 A13 R37 T91 T94 116 KMV Lim V16
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 116 VoA S02
0307*24-36; 77-155 215/55R16 A12 114
e1*2007/46* 77-155 225/50R16 A12 116
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 215/60R16 A31 111 A15 A21 A57
3C 88-140 225/55R16 A90 113 Car Lim NoP
e1*2001/116* 88-140 225/60R16 A12 109 VoA S03
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Tiguan (I) 81-155 215/65R16 A13 108 A15 A21 A57
5N 81-155 225/60R16 A12 109 S03
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 215/65R16 A13 108 A15 A21 A57
5N 81-155 225/60R16 A12 109 KMV S03
e1*2001/116* 81-155 225/65R16 A12 106
0450*00-23; 81-155 235/60R16 A12 108
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/65R16 A13 108 A15 A21 A57
5N 81-155 225/60R16 A12 109 S03
e1*2001/116* 81-155 225/65R16 A12 106
0450*11-23; 81-155 235/60R16 A12 108
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Touran (I) 66-125 205/55R16 K1a K2b 116 A01 A12 A15
1T 66-125 225/50R16 K1c K2b 116 A21 A58 Npf
e1*2001/116* V16 S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 195/60R16 R37 T89 T93 115 A12 A15 A21
1T, 1t 66-130 205/55R16 A01 K2b 116 A58 Npf V16
e1*2001/116* 66-130 225/50R16 A01 K1a K2b 116 S02
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

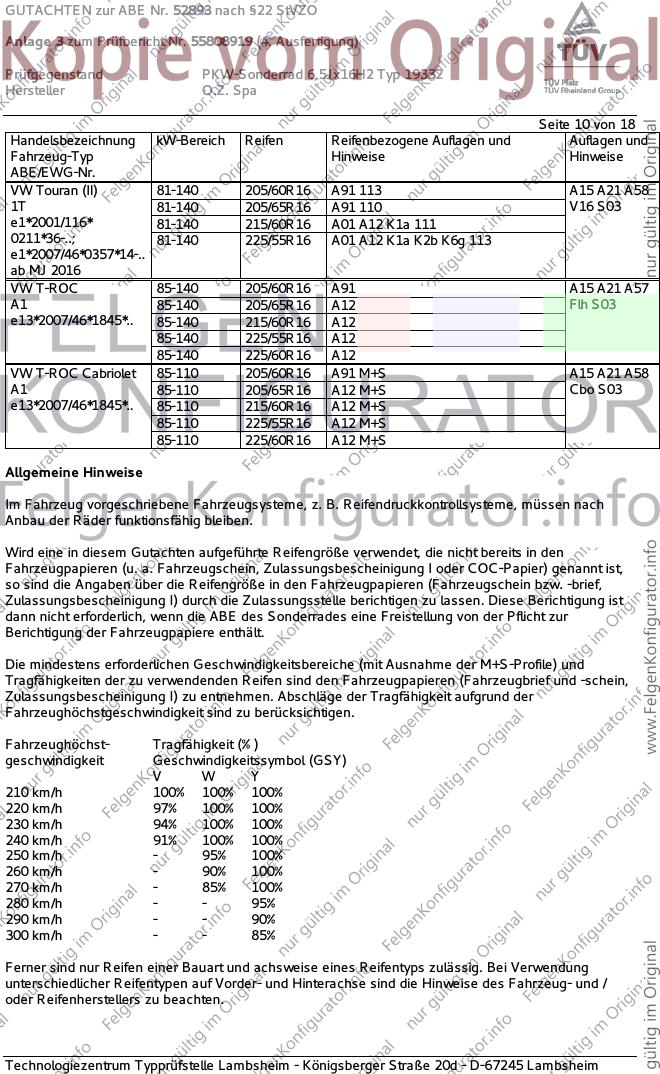

Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (II) 81-140 205/60R16 A91 113 A15 A21 A58
1T 81-140 205/65R16 A91 110 V16 S03
e1*2001/116* 81-140 215/60R16 A01 A12 K1a 111
0211*36-..; 81-140 225/55R16 A01 A12 K1a K2b K6g 113
e1*2007/46*0357*14-..
ab MJ 2016
VW T-ROC 85-140 205/60R16 A91 A15 A21 A57
A1 85-140 205/65R16 A12 Flh S03
e13*2007/46*1845*.. 85-140 215/60R16 A12
85-140 225/55R16 A12
85-140 225/60R16 A12
VW T-ROC Cabriolet 85-110 205/60R16 A91 M+S A15 A21 A58
A1 85-110 205/65R16 A12 M+S Cbo S03
e13*2007/46*1845*.. 85-110 215/60R16 A12 M+S
85-110 225/55R16 A12 M+S
85-110 225/60R16 A12 M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

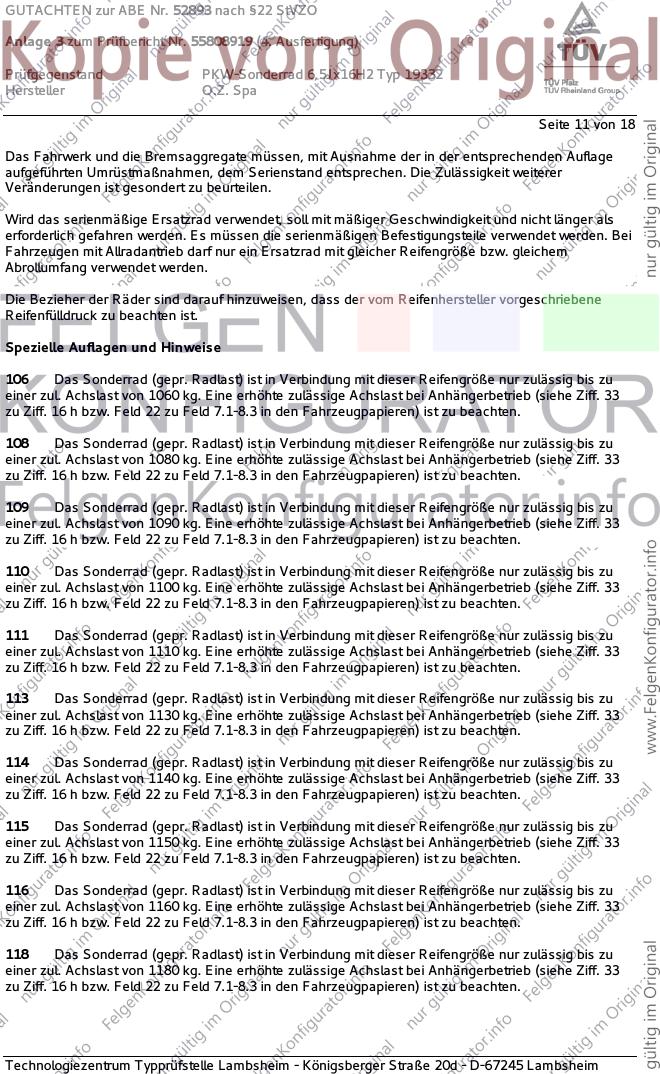

Seite 11 von 18
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
106 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1060 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
108 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1080 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
109 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1090 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
110 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1100 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
111 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1110 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
113 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1130 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
114 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1140 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
115 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
118 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1180 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

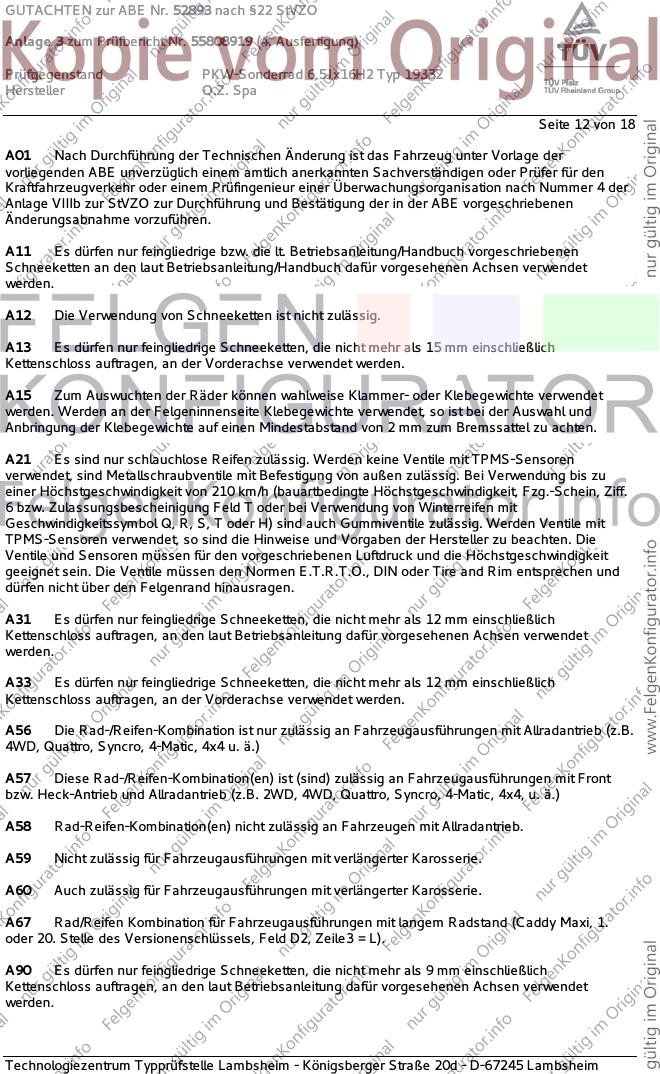

Seite 12 von 18
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

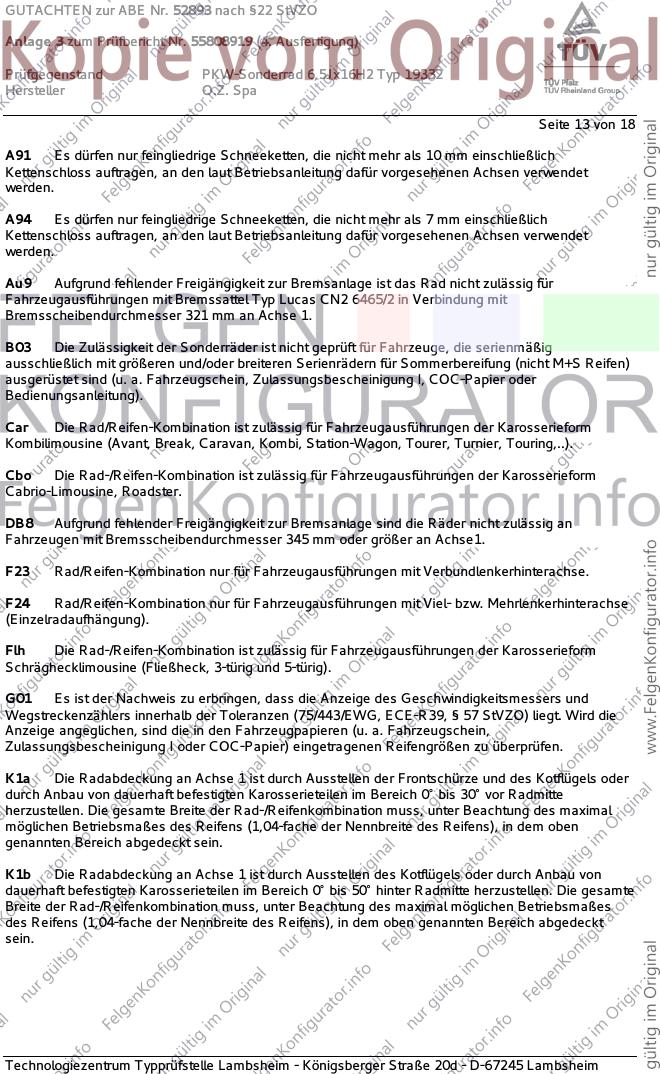

Seite 13 von 18
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

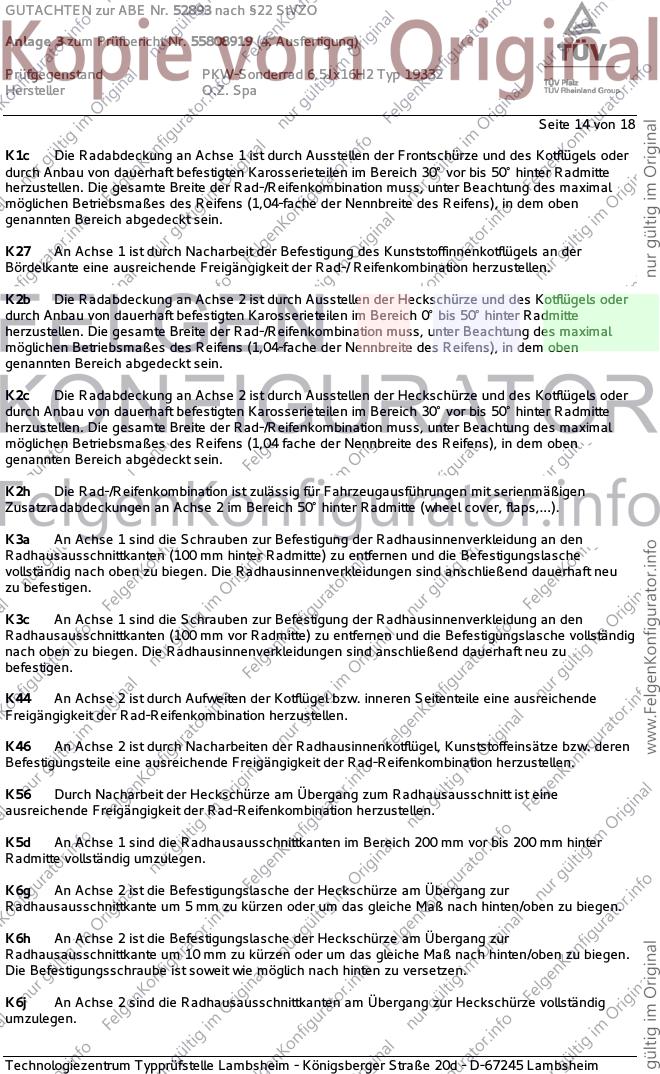

Seite 14 von 18
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

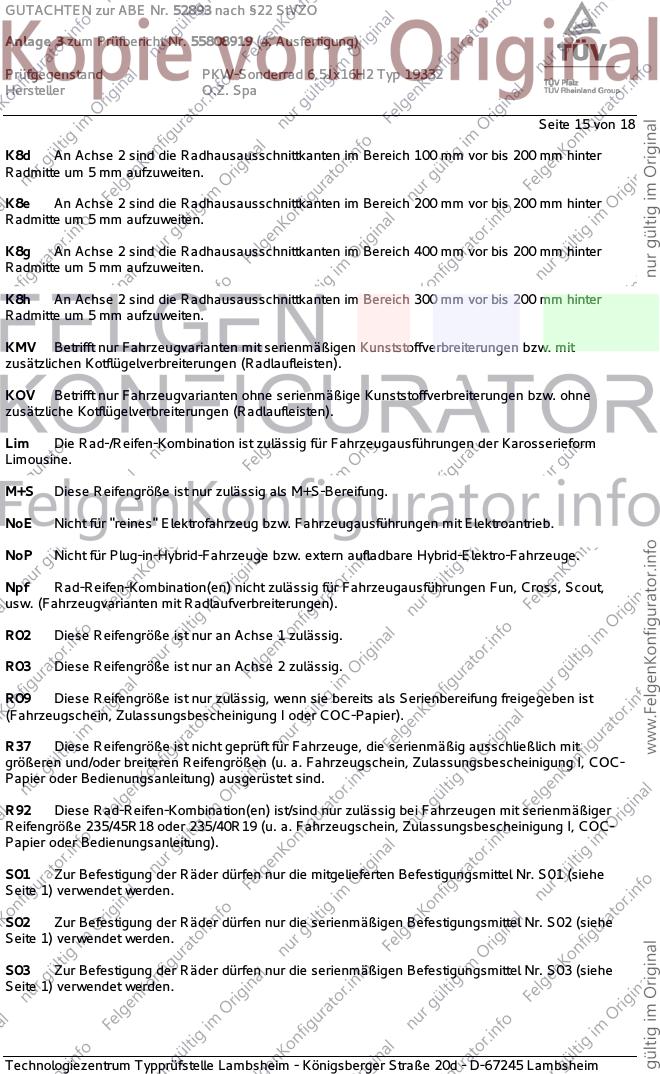

Seite 15 von 18
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

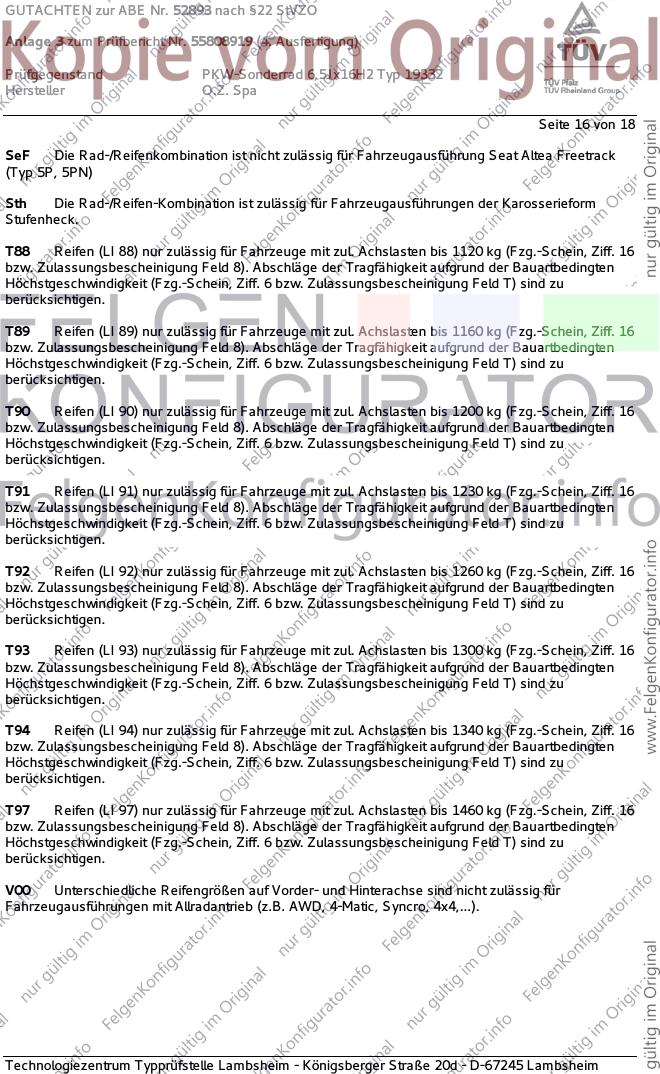

Seite 16 von 18
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

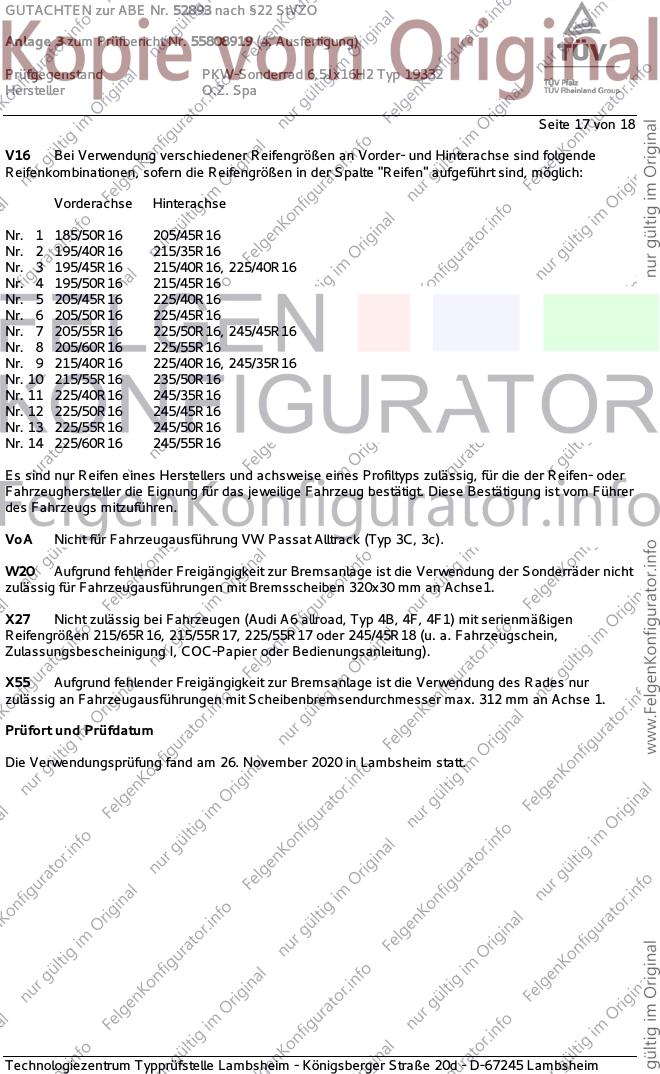

Seite 17 von 18
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. November 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52893 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55808919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19332
Hersteller O.Z. Spa

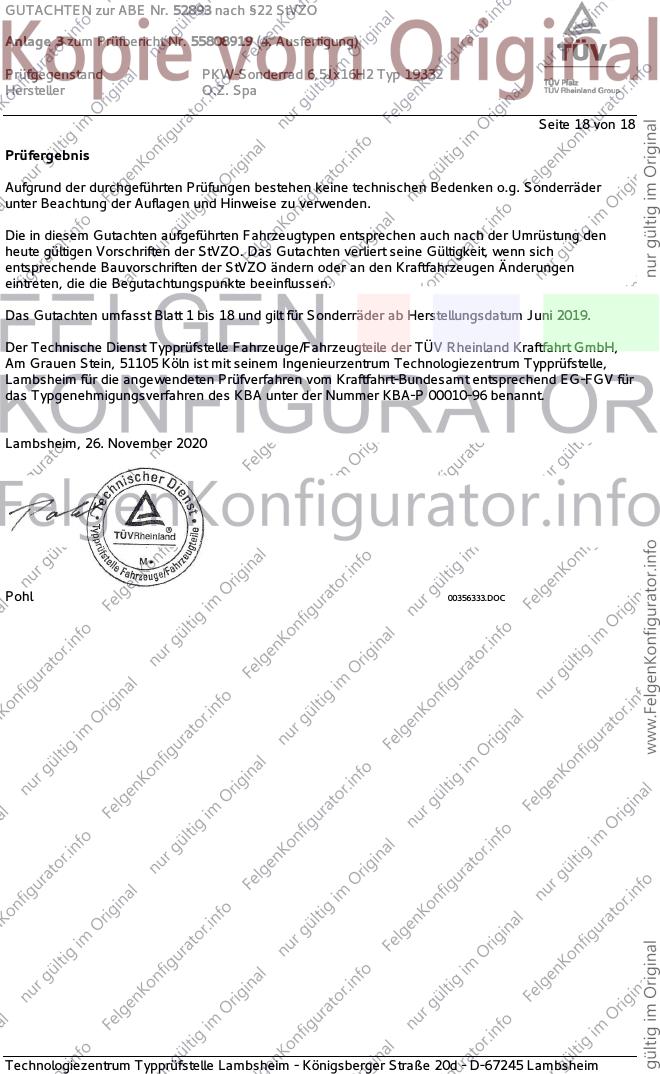

Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juni 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. November 2020
Pohl 00356333.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
