Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 50702, Erweiterung 03
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 H2
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
Superior Industries Leichtmetallräder Germany GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
TOR 808
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
15.09.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55105015 (4. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
2 - 15 4. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 50702, Erweiterung 03
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 25.09.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50702, Erweiterung 03
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

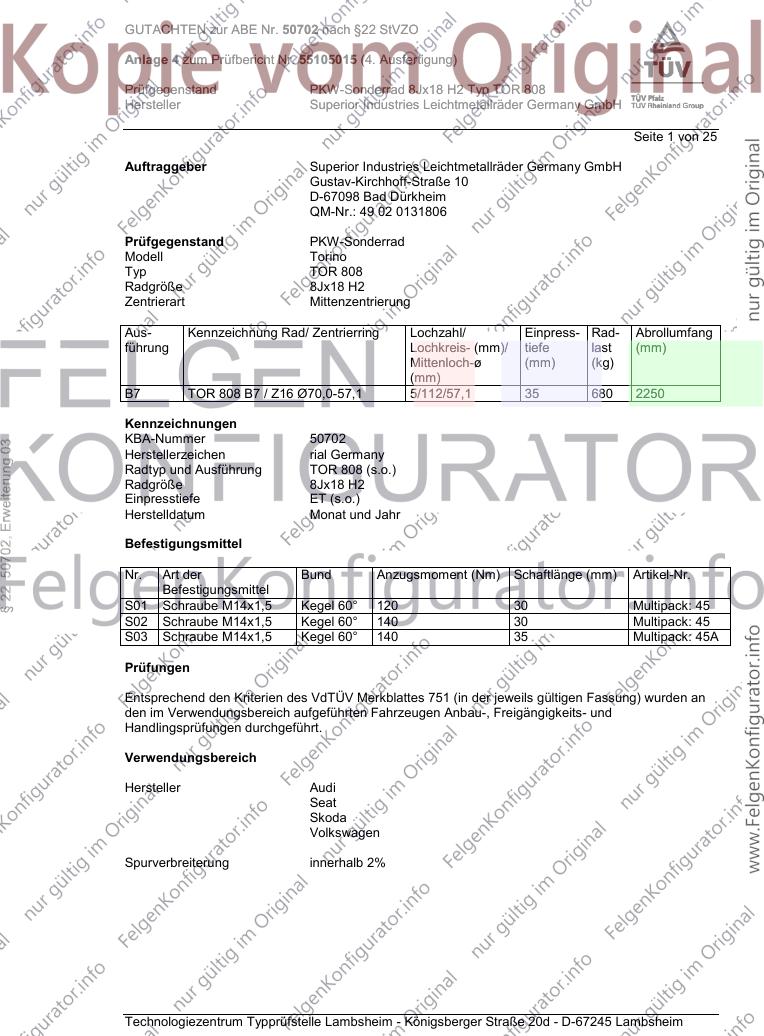

GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 25
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Torino
Typ TOR 808
Radgröße 8Jx18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 TOR 808 B7 / Z16 Ø70,0-57,1 5/112/57,1 35 680 2250
Kennzeichnungen
KBA-Nummer 50702
§ 22 50702, Erweiterung 03
Herstellerzeichen rial Germany
Radtyp und Ausführung TOR 808 (s.o.)
Radgröße 8Jx18 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 30 Multipack: 45
S02 Schraube M14x1,5 Kegel 60° 140 30 Multipack: 45
S03 Schraube M14x1,5 Kegel 60° 140 35 Multipack: 45A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/40R18 K1a K2b T85 T89 A01 A12 A19
8V 77-140 225/35R18 K1a K2b T87 A57 A99 Cbo
e1*2007/46*0607*.. 77-140 225/40R18 K1a K2b F24 Lim V00
- Limousine / Cabrio 77-140 235/35R18 K1a K1b K2b K6g K8h V18 S01
- incl. Facelift 2016 77-140 235/40R18 G79 K1a K1b K2b K6g K8h
77-140 245/35R18 K1a K1b K2b K6g K8h
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A12 A19
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A58 A99 Cbo
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 S01
Audi A3 Sportback 110 215/40R18 K1a K2b T85 T89 A01 A12 A19
GY 110 215/45R18 K1a K2b A58 A99 F24
e1*2007/46*2060*.. 110 225/40R18 K1c K2b K4i K8h Flh NoE NoP
110 235/40R18 K1c K2b K4i K5b K8h V18 S02
110 245/35R18 K1c K2c K4i K5b K8m
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A12 A19
§ 22 50702, Erweiterung 03
8P, 8PA A99 Flh S01
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A12 A19
8P, 8PA, 8PB 66-147 225/35R18 K1c K2b K46 K56 T87 A99 Flh S01
e1*2001/116*0217*..; 66-147 225/40R18 K1c K2b K46 K56
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/40R18 K1c K2b K3a K4i K5d K6g K8h T85 A01 A12 A19
8V T89 A57 A99 F24
e1*2007/46*0607*.. 77-140 225/35R18 K1c K2b K3a K4i K5d K6g K8h T83 Flh V00 V18
- incl. Facelift 2016 T87 S01
77-140 225/40R18 K1c K2b K3a K4i K5d K6g K8h
77-140 235/35R18 K1c K2b K3a K4i K5d K6h K8m T86
T90
77-140 245/35R18 K2c K4i K6h K8s R03
Audi A4 74-188 225/40R18 K1a K1b K2b T88 T89 T91 A01 A12 A19
8E 74-188 235/40R18 K1c K2b K44 K46 A99 Car Lim
e1*98/14*0151*.., 74-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 V18 S01
e1*2001/116*0151*.. 74-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 162 225/40R18 K1a K1b K2b T88 T89 T91 A01 A12 A19
QB6 162 235/40R18 K1c K2b K44 K46 A99 Car Cbo
e1*2001/116*0243*.. 162 245/35R18 K1c K2b K44 K46 T88 T89 Lim V18 S01
162 255/35R18 K2c K44 K46 R03 R70
Audi A4 Cabriolet 96-188 225/40R18 K1a K2b T88 T89 T91 T92 A01 A12 A19
8H 96-188 235/40R18 K1c K2b K44 K46 T91 T93 A99 Cbo V18
e1*98/14*0177*.., 96-188 245/35R18 K1c K2b K44 K46 T88 T89 T92 S01
e1*2001/116*0177*.. 96-188 255/35R18 K2c K44 K46 R03 R70
Audi A4 S4 253 225/40R18 K1a K1b K2b M+S T92 A01 A12 A19
8E,8H,QB6 253 235/40R18 K1c K2b K44 K46 T91 T93 A99 Car Cbo
e1*98/14,2001/116* 253 255/35R18 K2c K44 K46 R03 R70 Lim V18 S01
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 81-184 225/40R18 K1c K46 T88 T89 T91 T92 A01 A12 A19
4B 81-184 235/40R18 G40 K1c K2b K44 K46 T91 T93 A99 Au9 Car
e1*96/27, 98/14, 81-184 245/35R18 K1c K2b K44 K46 T88 T89 T92 Lim V18 X27
2001/116*0051*.. 81-184 255/35R18 K2b K44 K46 R03 R70 S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A19 A99
4F, 4F1 89-257 235/40R18 T91 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 A01 K1b K2b T93 V18 X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/50R18 A01 K42 K46 A12 A19 A99
4F, 4F1 120-257 235/45R18 X28 S01
e1*2001/116*0254*..; 120-257 245/45R18 A01 K42 K46
e13*2007/46*1080*.. 120-257 255/45R18 A01 K1a K1b K2b K41 K42 K44 K46
Audi A6 S6 320 235/45R18 M+S T94 T98 136 A12 A19 A99
4F, 4F1 Car Lim X27
e1*2001/116*0254*..; S01
§ 22 50702, Erweiterung 03
e13*2007/46*1080*..
Audi A8 154-257 235/50R18 R37 136 A12 A19 A99
4E 154-257 245/45R18 R37 T00 T96 136 BnK Lim NBF
e1*2001/116*0198*.., 154-257 255/45R18 A01 K1a K2b 136 V18 S01
e1*2001/116*0246*.. 154-331 235/50R18 M+S 136
154-331 245/45R18 M+S T00 T96 136
154-331 255/45R18 A01 K1a K2b M+S 136
Audi Q2 85, 110 215/50R18 K1c K2b R70 A01 A12 A19
GA 85, 110 225/45R18 K1c K2b A58 A99 V18
e1*2007/46*1552*.. 85, 110 235/45R18 K1c K2b S02
- Frontantrieb 85, 110 245/40R18 K1c K2b K8f
85, 110 245/45R18 K1c K2b K8f
Audi Q2 85, 110 215/50R18 A01 K1a K1b K2b R70 A12 A19 A58
GA 85, 110 225/45R18 A99 KMV
e1*2007/46*1552*.. 85, 110 235/45R18 A01 K1a K1b K2b R92
- Frontantrieb 85, 110 245/40R18 A01 K1a K1b K2b K8f V18 S02
- mit Zusatz- 85, 110 245/45R18 A01 K1a K1b K2b K8f
Verbreiterungen
Audi Q2 Quattro 110, 140 215/50R18 K1c K2b R70 A01 A12 A19
GA 110, 140 225/45R18 K1c K2b A56 A99 S02
e1*2007/46*1552*01-.. 110, 140 235/45R18 K1c K2b
110, 140 245/40R18 K1c K2c K6w K8c
110, 140 245/45R18 K1c K2c K6w K8c
Audi Q2 Quattro 110, 140 215/50R18 A01 K1a K1b K2b R70 A12 A19 A56
GA 110, 140 225/45R18 A99 KMV
e1*2007/46*1552*01-.. 110, 140 235/45R18 A01 K1a K1b K2b R92
- mit Zusatz- 110, 140 245/40R18 A01 K1c K2c K6w K8c S02
Verbreiterungen 110, 140 245/45R18 A01 K1c K2c K6w K8c
Audi Q3 (I) 88-162 225/45R18 A12 A19 A57
8U, 8U1 88-162 225/50R18 A99 V00 V18
e1*2007/46*0591*..; 88-162 235/45R18 S03
e13*2007/46*1163*.. 88-162 235/50R18 A01 K1a K2b
88-162 245/45R18
88-162 255/45R18 A01 K1a K2b

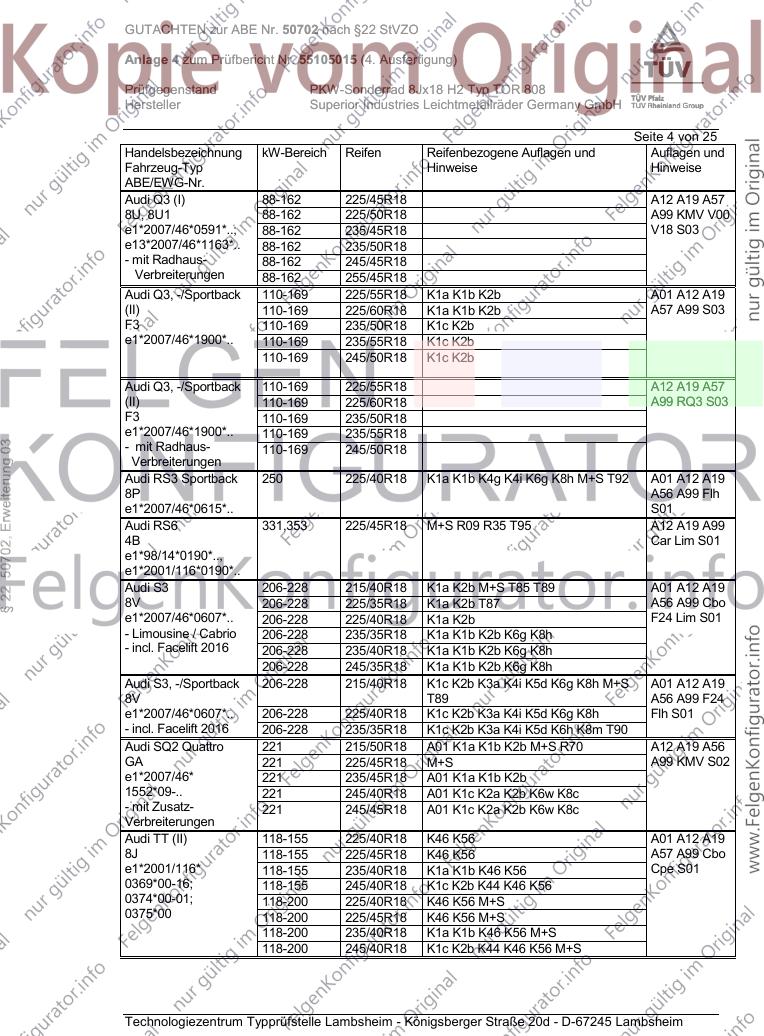

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 (I) 88-162 225/45R18 A12 A19 A57
8U, 8U1 88-162 225/50R18 A99 KMV V00
e1*2007/46*0591*..; 88-162 235/45R18 V18 S03
e13*2007/46*1163*.. 88-162 235/50R18
- mit Radhaus- 88-162 245/45R18
Verbreiterungen 88-162 255/45R18
Audi Q3, -/Sportback 110-169 225/55R18 K1a K1b K2b A01 A12 A19
(II) 110-169 225/60R18 K1a K1b K2b A57 A99 S03
F3 110-169 235/50R18 K1c K2b
e1*2007/46*1900*.. 110-169 235/55R18 K1c K2b
110-169 245/50R18 K1c K2b
Audi Q3, -/Sportback 110-169 225/55R18 A12 A19 A57
(II) 110-169 225/60R18 A99 RQ3 S03
F3 110-169 235/50R18
e1*2007/46*1900*.. 110-169 235/55R18
§ 22 50702, Erweiterung 03
- mit Radhaus- 110-169 245/50R18
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K1a K1b K4g K4i K6g K8h M+S T92 A01 A12 A19
8P A56 A99 Flh
e1*2007/46*0615*.. S01
Audi RS6 331,353 225/45R18 M+S R09 R35 T95 A12 A19 A99
4B Car Lim S01
e1*98/14*0190*..,
e1*2001/116*0190*..
Audi S3 206-228 215/40R18 K1a K2b M+S T85 T89 A01 A12 A19
8V 206-228 225/35R18 K1a K2b T87 A56 A99 Cbo
e1*2007/46*0607*.. 206-228 225/40R18 K1a K2b F24 Lim S01
- Limousine / Cabrio 206-228 235/35R18 K1a K1b K2b K6g K8h
- incl. Facelift 2016 206-228 235/40R18 K1a K1b K2b K6g K8h
206-228 245/35R18 K1a K1b K2b K6g K8h
Audi S3, -/Sportback 206-228 215/40R18 K1c K2b K3a K4i K5d K6g K8h M+S A01 A12 A19
8V T89 A56 A99 F24
e1*2007/46*0607*.. 206-228 225/40R18 K1c K2b K3a K4i K5d K6g K8h Flh S01
- incl. Facelift 2016 206-228 235/35R18 K1c K2b K3a K4i K5d K6h K8m T90
Audi SQ2 Quattro 221 215/50R18 A01 K1a K1b K2b M+S R70 A12 A19 A56
GA 221 225/45R18 M+S A99 KMV S02
e1*2007/46* 221 235/45R18 A01 K1a K1b K2b
1552*09-.. 221 245/40R18 A01 K1c K2a K2b K6w K8c
- mit Zusatz- 221 245/45R18 A01 K1c K2a K2b K6w K8c
Verbreiterungen
Audi TT (II) 118-155 225/40R18 K46 K56 A01 A12 A19
8J 118-155 225/45R18 K46 K56 A57 A99 Cbo
e1*2001/116* 118-155 235/40R18 K1a K1b K46 K56 Cpe S01
0369*00-16; 118-155 245/40R18 K1c K2b K44 K46 K56
0374*00-01; 118-200 225/40R18 K46 K56 M+S
0375*00 118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K1a K1b K46 K56 M+S
118-200 245/40R18 K1c K2b K44 K46 K56 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 180 225/40R18 A12 A19 A57
8J 180 225/45R18 A99 Cbo Cpe
e1*2001/116* 180 235/40R18 A01 K1a K2b K6g K8c V00 V18 S01
0369*31-.. 180 245/40R18 A01 K1a K2b K6g K8c
ab Facelift 2018 (8S)
Audi TT (III) 132-169 225/40R18 A12 A19 A57
8J 132-169 225/45R18 A99 Cbo Cpe
e1*2001/116* 132-169 235/40R18 A01 K1a K2b K6g K8c V00 V18 S01
0369*17-.. 132-169 245/40R18 A01 K1a K2b K6g K8c
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TT RS (II) 250, 265 225/40R18 K46 K56 M+S A01 A12 A19
8J 250, 265 225/45R18 K46 K56 M+S A56 A99 Cbo
e1*2001/116* 250, 265 235/40R18 K1a K1b K46 K56 M+S Cpe S01
0369*00-16 250, 265 245/40R18 K1c K2b K44 K46 K56 M+S
Audi TTS (III) 210-228 225/40R18 M+S A12 A19 A56
§ 22 50702, Erweiterung 03
8J 210-228 225/45R18 M+S A99 Cbo Cpe
e1*2001/116* 210-228 235/40R18 A01 K1a K2b K6g K8c M+S S01
0369*18-.. 210-228 245/40R18 A01 K1a K2b K6g K8c M+S
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Alhambra 85-162 215/45R18 T93 136 A12 A19 A57
7N 85-162 225/45R18 T95 136 A99 S02
e1*2007/46*0402*..; 85-162 235/40R18 A01 K2b T93 T95 136
e1*2007/46*0435*.. 85-162 235/45R18 A01 K2b T94 T98 136
- incl- Facelift 2015 85-162 245/40R18 A01 K2b T93 T97 136
Seat Altea / Toledo 63-155 215/40R18 K1c K2b K46 K56 T85 T89 A01 A12 A19
5P, 5PN 63-155 225/35R18 K1c K2b K44 K46 K56 T83 T87 A60 A99 Flh
e9*2001/116*0050*..; 63-155 225/40R18 K1c K2b K41 K44 K46 K56 T88 T91 KOV SeF Sth
e9*2007/46*0012*.. S01
Seat Ateca 85, 110 215/50R18 A01 A12 K1a K1b K2b R70 A19 A58 A99
5FP 85, 110 225/45R18 A13 F23 KMV V18
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01 K1c K2b S02
- Frontantrieb 85, 110 235/45R18 A01 A12 K1a K1b K2b
- mit Radhaus- 85, 110 245/40R18 A01 A12 K1c K2b
Verbreiterungen 85, 110 245/45R18 A01 A12 K1c K2b
Seat Ateca 85, 110 215/50R18 K1c K2b R70 A01 A12 A19
5FP 85, 110 225/45R18 K1c K2b A58 A99 F23
e9*2007/46*6394*.. 85, 110 225/50R18 G01 K1c K2b KOV S02
- Frontantrieb 85, 110 235/45R18 K1c K2b
- ohne Radhaus- 85, 110 245/40R18 K1c K2b K8c
Verbreiterungen 85, 110 245/45R18 K1c K2b
Seat Ateca 4drive 110, 140 215/50R18 A01 A12 K1a K1b K2b R70 A19 A56 A99
5FP 110, 140 225/45R18 A13 F24 KMV S02
e9*2007/46*6394*.. 110, 140 225/50R18 A01 A12 K1c K2b
- mit Radhaus- 110, 140 235/45R18 A01 A12 K1a K1b K2b
Verbreiterungen 110, 140 245/45R18 A01 A12 K1c K2b
110, 140 255/45R18 A01 A12 K1c K2b K6v K8c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Ateca 221 225/45R18 A13 A19 A56 A99
5FP 221 225/50R18 A01 A12 K1c K2b BW7 F24 S02
e9*2007/46*6394*11-.. 221 235/45R18 A01 A12 K1a K1b K2b
221 245/45R18 A01 A12 K1c K2b
221 255/45R18 A01 A12 K1c K2b K6v K8d
Seat Exeo / Exeo ST 75-155 215/40R18 R37 T85 T89 A12 A19 A58
3R, 3RN 75-155 225/40R18 A01 K1a K1b T88 T89 A99 Car Lim
e9*2001/116*0072*.., 75-155 235/35R18 A01 K1a K1b T86 T90 V18 S01
e9*2007/46*0011*.. 75-155 235/40R18 A01 K1a K1b
75-155 245/35R18 A01 K1c K2b K3b K6g K8b
Seat Leon 63-155 215/40R18 K27 K41 K46 R37 T85 T89 A01 A12 A19
1P, 1PN 63-155 225/35R18 K27 K41 K44 K46 R37 T83 T87 A58 A99 Flh
e9*2001/116*0052*..; 63-195 225/40R18 K27 K41 K44 K46 K1a K1b K2b
e9*2007/46*0013*.. S01
Seat Leon 81-140 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A19
5F T85 T89 A99 Car F24
§ 22 50702, Erweiterung 03
e9*2007/46*0094*.. 81-140 225/35R18 K1a K1b K2b K3c K6g K6i K6j K8g Flh KOV V00
T83 T87 V18 S01
81-140 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g
81-140 235/35R18 K1c K2b K5d K5i K6g K6j K8k
81-140 245/35R18 K2c K6h K6i K6j K8t R03
Seat Leon 63 - 110 215/40R18 K1a K1b K2b K3c K6j K8g T85 A01 A12 A19
5F 63 - 110 225/35R18 K1a K1b K2b K3c K6j K8g T83 A58 A99 Car
e9*2007/46*0094*.. 63 - 110 225/40R18 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63 - 110 235/35R18 K1c K2b K3c K5d K5i K6g K6j K8k V18 S01
63 - 110 245/35R18 K2c K6h K6j K8t R03
Seat Leon 66-110 215/40R18 K1a K1b K2b K3a K5d K8h T85 T89 A01 A12 A19
KL 66-110 225/35R18 K1a K1b K2b K3a K5d K5i K8h T83 A58 A99 F23
e9*2007/46*3167*.. T87 Flh KOV NoE
66-110 225/40R18 K1a K1b K2b K3a K5d K5i K8h NoP V18 S02
66-110 235/40R18 G01 K1c K2b K3a K5d K5i K6i K7d
K8m
66-110 245/35R18 K1c K2c K3a K5d K5i K6i K7d K8m
Seat Leon Cupra 195,206 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A19
5F T85 T89 A57 A99 BW7
e9*2007/46*0094*.. 195-221 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g Car F24 Flh
195-221 235/35R18 K1c K2b K5d K5i K6g K6j K8k V18 S01
195-221 245/35R18 K2c K6h K6i K6j K8t R03
Seat Leon X-Perience 81-135 215/45R18 K6g K6i K6j K6y K8h A01 A12 A19
5F 81-135 225/40R18 K1a K3c K5b K6g K6i K6j K6y K8h A56 A99 Car
e9*2007/46*0094*.. 81-135 225/45R18 K1a K3c K5b K6g K6i K6j K6y K8h F24 KMV S01
81-135 235/40R18 K1a K2b K3c K3f K5b K6h K6i K6j
K6y K8m
81-135 245/40R18 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m

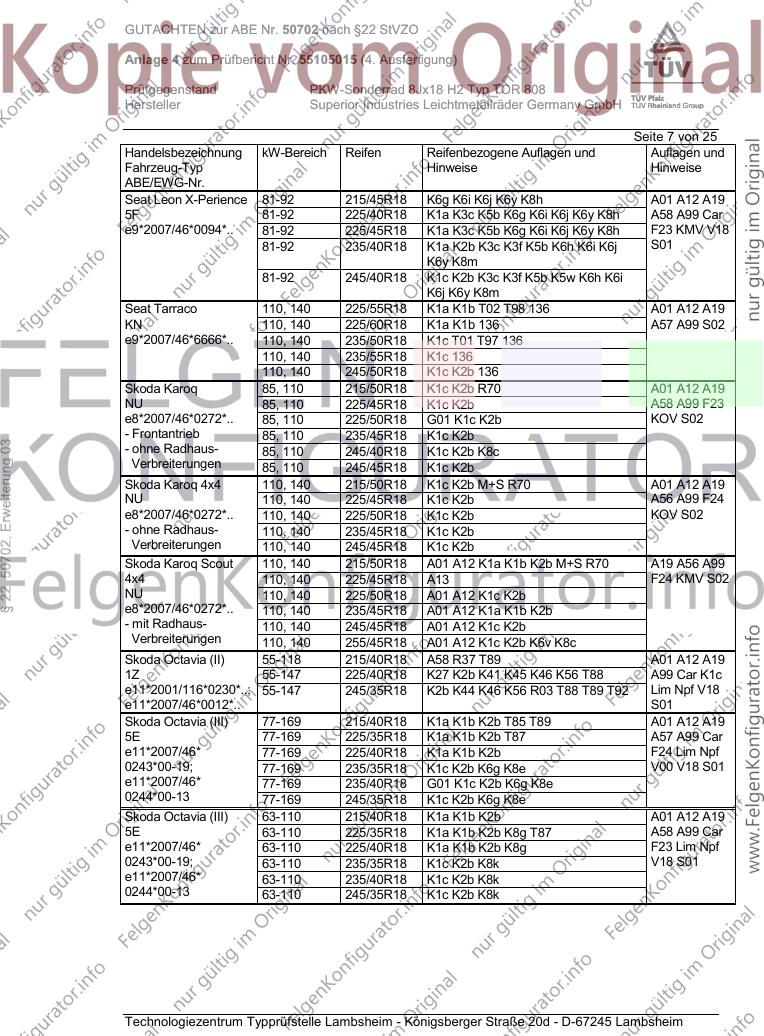

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon X-Perience 81-92 215/45R18 K6g K6i K6j K6y K8h A01 A12 A19
5F 81-92 225/40R18 K1a K3c K5b K6g K6i K6j K6y K8h A58 A99 Car
e9*2007/46*0094*.. 81-92 225/45R18 K1a K3c K5b K6g K6i K6j K6y K8h F23 KMV V18
81-92 235/40R18 K1a K2b K3c K3f K5b K6h K6i K6j S01
K6y K8m
81-92 245/40R18 K1c K2b K3c K3f K5b K5w K6h K6i
K6j K6y K8m
Seat Tarraco 110, 140 225/55R18 K1a K1b T02 T98 136 A01 A12 A19
KN 110, 140 225/60R18 K1a K1b 136 A57 A99 S02
e9*2007/46*6666*.. 110, 140 235/50R18 K1c T01 T97 136
110, 140 235/55R18 K1c 136
110, 140 245/50R18 K1c K2b 136
Skoda Karoq 85, 110 215/50R18 K1c K2b R70 A01 A12 A19
NU 85, 110 225/45R18 K1c K2b A58 A99 F23
e8*2007/46*0272*.. 85, 110 225/50R18 G01 K1c K2b KOV S02
- Frontantrieb 85, 110 235/45R18 K1c K2b
§ 22 50702, Erweiterung 03
- ohne Radhaus- 85, 110 245/40R18 K1c K2b K8c
Verbreiterungen 85, 110 245/45R18 K1c K2b
Skoda Karoq 4x4 110, 140 215/50R18 K1c K2b M+S R70 A01 A12 A19
NU 110, 140 225/45R18 K1c K2b A56 A99 F24
e8*2007/46*0272*.. 110, 140 225/50R18 K1c K2b KOV S02
- ohne Radhaus- 110, 140 235/45R18 K1c K2b
Verbreiterungen 110, 140 245/45R18 K1c K2b
Skoda Karoq Scout 110, 140 215/50R18 A01 A12 K1a K1b K2b M+S R70 A19 A56 A99
4x4 110, 140 225/45R18 A13 F24 KMV S02
NU 110, 140 225/50R18 A01 A12 K1c K2b
e8*2007/46*0272*.. 110, 140 235/45R18 A01 A12 K1a K1b K2b
- mit Radhaus- 110, 140 245/45R18 A01 A12 K1c K2b
Verbreiterungen 110, 140 255/45R18 A01 A12 K1c K2b K6v K8c
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A01 A12 A19
1Z 55-147 225/40R18 K27 K2b K41 K45 K46 K56 T88 A99 Car K1c
e11*2001/116*0230*..; 55-147 245/35R18 K2b K44 K46 K56 R03 T88 T89 T92 Lim Npf V18
e11*2007/46*0012*.. S01
Skoda Octavia (III) 77-169 215/40R18 K1a K1b K2b T85 T89 A01 A12 A19
5E 77-169 225/35R18 K1a K1b K2b T87 A57 A99 Car
e11*2007/46* 77-169 225/40R18 K1a K1b K2b F24 Lim Npf
0243*00-19; 77-169 235/35R18 K1c K2b K6g K8e V00 V18 S01
e11*2007/46* 77-169 235/40R18 G01 K1c K2b K6g K8e
0244*00-13 77-169 245/35R18 K1c K2b K6g K8e
Skoda Octavia (III) 63-110 215/40R18 K1a K1b K2b A01 A12 A19
5E 63-110 225/35R18 K1a K1b K2b K8g T87 A58 A99 Car
e11*2007/46* 63-110 225/40R18 K1a K1b K2b K8g F23 Lim Npf
0243*00-19; 63-110 235/35R18 K1c K2b K8k V18 S01
e11*2007/46* 63-110 235/40R18 K1c K2b K8k
0244*00-13 63-110 245/35R18 K1c K2b K8k
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 215/40R18 K1a K1b K2a K2b K8k T85 T89 A01 A12 A19
5E 63-110 225/35R18 K1a K1b K2a K2b K8k T83 T87 A58 A99 Car
e11*2007/46* 63-110 225/40R18 K1a K1b K2a K2b K8k F23 Lim Npf
0243*20-26; 63-110 235/35R18 K1c K2c K6g K8t V18 S01
e11*2007/46* 63-110 235/40R18 K1c K2c K6g K8t
0244*14-..; 63-110 245/35R18 K1c K2c K6g K8t
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 215/40R18 K1a K1b K2c K6h K6i K8m R37 T85 A01 A12 A19
5E T89 A57 A99 Car
e11*2007/46* 81-140 225/35R18 K1a K1b K2c K6h K6i K8m R37 T83 F24 Lim Npf
0243*20-26; T87 V00 V18 S01
e11*2007/46* 81-180 215/40R18 K1a K1b K2c K6h K6i K8m M+S T85
0244*14-..; T89
e8*2007/46*0318*.. 81-180 225/40R18 K1a K1b K2c K6h K6i K8m T88 T92
ab Facelift 2017 81-180 235/35R18 K1c K2c K6h K6i K8s T86 T90
§ 22 50702, Erweiterung 03
81-180 235/40R18 K1c K2c K6h K6i K8s
81-180 245/35R18 K1c K2c K6h K6i K8s T88 T92
Skoda Octavia (IV) 85, 110 215/45R18 A12 A19 A58
NX 85, 110 225/45R18 A01 K1a K1b K2b K4i K6i K8h A99 Car F23
e8*2007/46*0355*.. 85, 110 235/40R18 A01 K1c K2b K3a K3c K3i K4i K5b K6i KOV NoE
K8h NoP
85, 110 245/40R18 A01 K1c K2c K3a K3c K3i K4i K5b K6i V18 S02
K8m
Skoda Octavia Scout 103-118 225/45R18 K1c K56 A01 A12 A19
(II) 103-118 235/40R18 K1c K2b K44 K46 K56 A56 A99 Car
1Z KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 215/45R18 M+S A12 A19 A56
(III) 81-135 225/40R18 A99 Car F24
5E 81-135 225/45R18 S01
e11*2007/46* 81-135 235/40R18
0243*00-19 81-135 245/40R18 A01 K1a K1b
Skoda Octavia Scout 110-140 215/45R18 K4i K6g K6w K8e K9v M+S A01 A12 A19
(III) 110-140 225/40R18 K4i K6h K6x K8i K9v A56 A99 Car
5E 110-140 225/45R18 K4i K6h K6x K8i K9v F24 S01
e11*2007/46* 110-140 235/40R18 K4i K6h K6x K8i K9v
0243*21-26; 110-140 245/40R18 K1a K2b K4i K6h K6x K8r K9v
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (I) 74-142 225/40R18 T88 T89 T91 A12 A19 A58
3U 74-142 245/35R18 A01 K1c K2b K45 K46 L02 T88 A99 Lim V18
e11*98/14*0187*.. 74-142 255/35R18 A01 K2b K44 K46 K56 R03 R70 S01
Skoda Superb (II) 77-191 225/40R18 K1a K1b K27 K2b K56 T92 A01 A12 A19
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 T92 A99 Car Lim
e11*2001/116* V18 S01
0326*00-31;
e11*2007/46*
0014*00-21

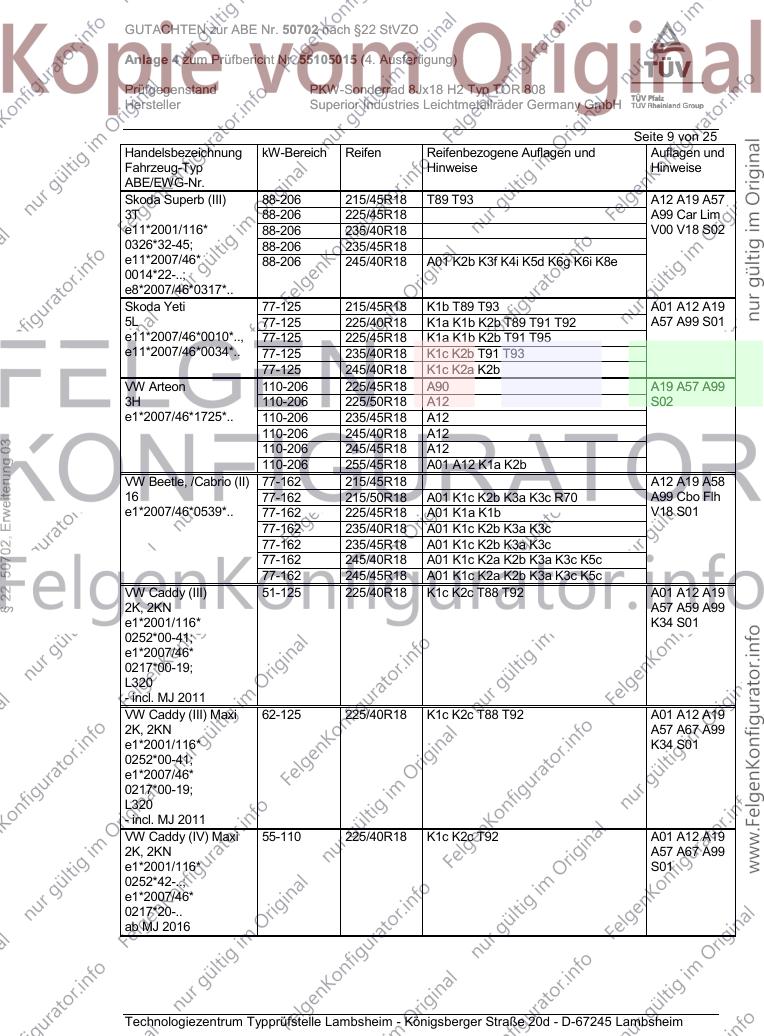

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (III) 88-206 215/45R18 T89 T93 A12 A19 A57
3T 88-206 225/45R18 A99 Car Lim
e11*2001/116* 88-206 235/40R18 V00 V18 S02
0326*32-45; 88-206 235/45R18
e11*2007/46* 88-206 245/40R18 A01 K2b K3f K4i K5d K6g K6i K8e
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77-125 215/45R18 K1b T89 T93 A01 A12 A19
5L 77-125 225/40R18 K1a K1b K2b T89 T91 T92 A57 A99 S01
e11*2007/46*0010*.., 77-125 225/45R18 K1a K1b K2b T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 K1c K2b T91 T93
77-125 245/40R18 K1c K2a K2b
VW Arteon 110-206 225/45R18 A90 A19 A57 A99
3H 110-206 225/50R18 A12 S02
e1*2007/46*1725*.. 110-206 235/45R18 A12
110-206 245/40R18 A12
§ 22 50702, Erweiterung 03
110-206 245/45R18 A12
110-206 255/45R18 A01 A12 K1a K2b
VW Beetle, /Cabrio (II) 77-162 215/45R18 A12 A19 A58
16 77-162 215/50R18 A01 K1c K2b K3a K3c R70 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 225/45R18 A01 K1a K1b V18 S01
77-162 235/40R18 A01 K1c K2b K3a K3c
77-162 235/45R18 A01 K1c K2b K3a K3c
77-162 245/40R18 A01 K1c K2a K2b K3a K3c K5c
77-162 245/45R18 A01 K1c K2a K2b K3a K3c K5c
VW Caddy (III) 51-125 225/40R18 K1c K2c T88 T92 A01 A12 A19
2K, 2KN A57 A59 A99
e1*2001/116* K34 S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 225/40R18 K1c K2c T88 T92 A01 A12 A19
2K, 2KN A57 A67 A99
e1*2001/116* K34 S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 225/40R18 K1c K2c T92 A01 A12 A19
2K, 2KN A57 A67 A99
e1*2001/116* S01
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016

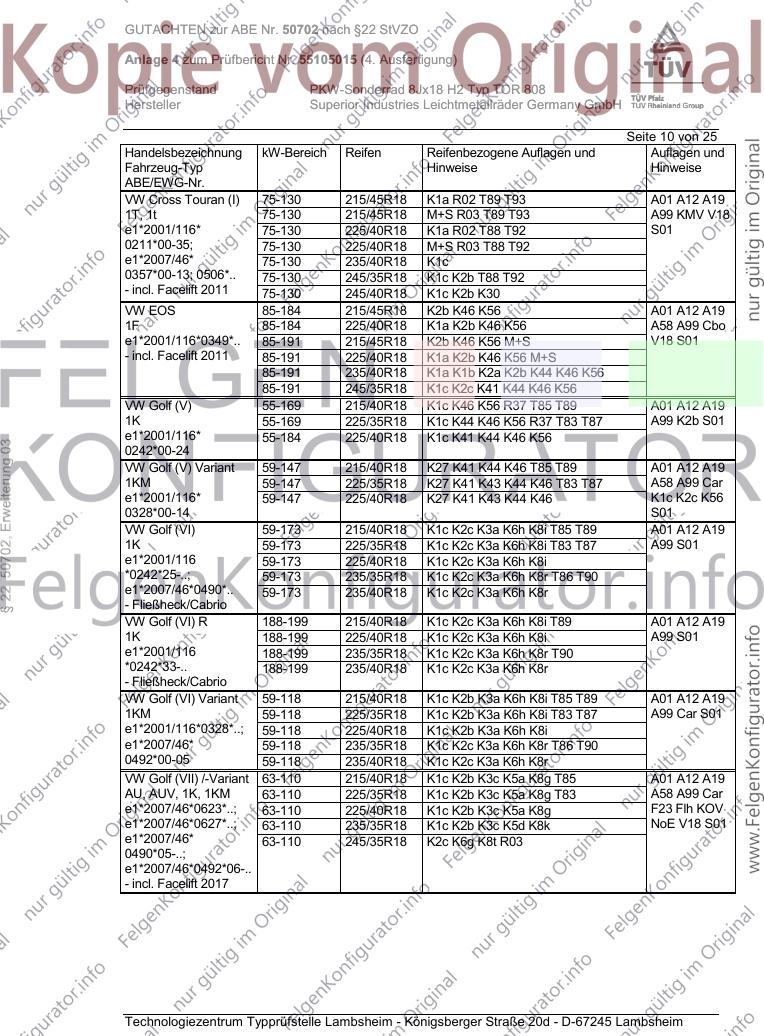

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran (I) 75-130 215/45R18 K1a R02 T89 T93 A01 A12 A19
1T, 1t 75-130 215/45R18 M+S R03 T89 T93 A99 KMV V18
e1*2001/116* 75-130 225/40R18 K1a R02 T88 T92 S01
0211*00-35; 75-130 225/40R18 M+S R03 T88 T92
e1*2007/46* 75-130 235/40R18 K1c
0357*00-13; 0506*.. 75-130 245/35R18 K1c K2b T88 T92
- incl. Facelift 2011 75-130 245/40R18 K1c K2b K30
VW EOS 85-184 215/45R18 K2b K46 K56 A01 A12 A19
1F 85-184 225/40R18 K1a K2b K46 K56 A58 A99 Cbo
e1*2001/116*0349*.. 85-191 215/45R18 K2b K46 K56 M+S V18 S01
- incl. Facelift 2011 85-191 225/40R18 K1a K2b K46 K56 M+S
85-191 235/40R18 K1a K1b K2a K2b K44 K46 K56
85-191 245/35R18 K1c K2c K41 K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c K46 K56 R37 T85 T89 A01 A12 A19
1K 55-169 225/35R18 K1c K44 K46 K56 R37 T83 T87 A99 K2b S01
e1*2001/116* 55-184 225/40R18 K1c K41 K44 K46 K56
§ 22 50702, Erweiterung 03
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K27 K41 K44 K46 T85 T89 A01 A12 A19
1KM 59-147 225/35R18 K27 K41 K43 K44 K46 T83 T87 A58 A99 Car
e1*2001/116* 59-147 225/40R18 K27 K41 K43 K44 K46 K1c K2c K56
0328*00-14 S01
VW Golf (VI) 59-173 215/40R18 K1c K2c K3a K6h K8i T85 T89 A01 A12 A19
1K 59-173 225/35R18 K1c K2c K3a K6h K8i T83 T87 A99 S01
e1*2001/116 59-173 225/40R18 K1c K2c K3a K6h K8i
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8r T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8r
- Fließheck/Cabrio
VW Golf (VI) R 188-199 215/40R18 K1c K2c K3a K6h K8i T89 A01 A12 A19
1K 188-199 225/40R18 K1c K2c K3a K6h K8i A99 S01
e1*2001/116 188-199 235/35R18 K1c K2c K3a K6h K8r T90
*0242*33-.. 188-199 235/40R18 K1c K2c K3a K6h K8r
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8i T85 T89 A01 A12 A19
1KM 59-118 225/35R18 K1c K2b K3a K6h K8i T83 T87 A99 Car S01
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8i
e1*2007/46* 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90
0492*00-05 59-118 235/40R18 K1c K2c K3a K6h K8r
VW Golf (VII) /-Variant 63-110 215/40R18 K1c K2b K3c K5a K8g T85 A01 A12 A19
AU, AUV, 1K, 1KM 63-110 225/35R18 K1c K2b K3c K5a K8g T83 A58 A99 Car
e1*2007/46*0623*..; 63-110 225/40R18 K1c K2b K3c K5a K8g F23 Flh KOV
e1*2007/46*0627*..; 63-110 235/35R18 K1c K2b K3c K5d K8k NoE V18 S01
e1*2007/46* 63-110 245/35R18 K2c K6g K8t R03
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017

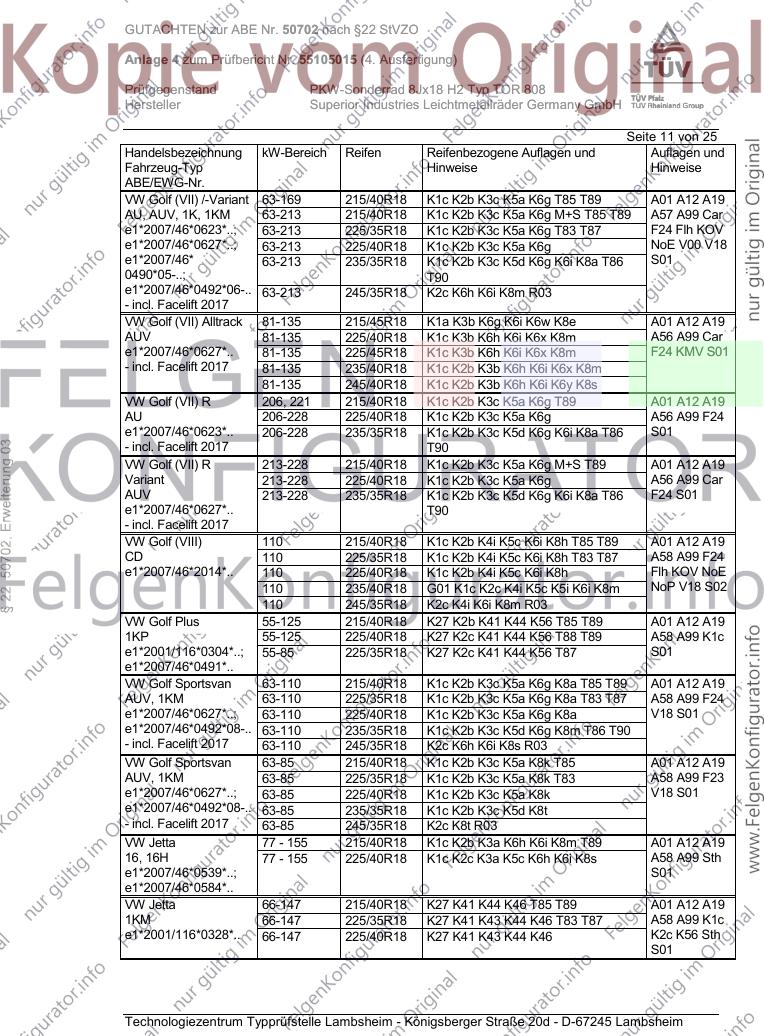

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-169 215/40R18 K1c K2b K3c K5a K6g T85 T89 A01 A12 A19
AU, AUV, 1K, 1KM 63-213 215/40R18 K1c K2b K3c K5a K6g M+S T85 T89 A57 A99 Car
e1*2007/46*0623*..; 63-213 225/35R18 K1c K2b K3c K5a K6g T83 T87 F24 Flh KOV
e1*2007/46*0627*..; 63-213 225/40R18 K1c K2b K3c K5a K6g NoE V00 V18
e1*2007/46* 63-213 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 S01
0490*05-..; T90
e1*2007/46*0492*06-.. 63-213 245/35R18 K2c K6h K6i K8m R03
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 215/45R18 K1a K3b K6g K6i K6w K8e A01 A12 A19
AUV 81-135 225/40R18 K1c K3b K6h K6i K6x K8m A56 A99 Car
e1*2007/46*0627*.. 81-135 225/45R18 K1c K3b K6h K6i K6x K8m F24 KMV S01
- incl. Facelift 2017 81-135 235/40R18 K1c K2b K3b K6h K6i K6x K8m
81-135 245/40R18 K1c K2b K3b K6h K6i K6y K8s
VW Golf (VII) R 206, 221 215/40R18 K1c K2b K3c K5a K6g T89 A01 A12 A19
AU 206-228 225/40R18 K1c K2b K3c K5a K6g A56 A99 F24
e1*2007/46*0623*.. 206-228 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 S01
§ 22 50702, Erweiterung 03
- incl. Facelift 2017 T90
VW Golf (VII) R 213-228 215/40R18 K1c K2b K3c K5a K6g M+S T89 A01 A12 A19
Variant 213-228 225/40R18 K1c K2b K3c K5a K6g A56 A99 Car
AUV 213-228 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 F24 S01
e1*2007/46*0627*.. T90
- incl. Facelift 2017
VW Golf (VIII) 110 215/40R18 K1c K2b K4i K5c K6i K8h T85 T89 A01 A12 A19
CD 110 225/35R18 K1c K2b K4i K5c K6i K8h T83 T87 A58 A99 F24
e1*2007/46*2014*.. 110 225/40R18 K1c K2b K4i K5c K6i K8h Flh KOV NoE
110 235/40R18 G01 K1c K2c K4i K5c K5i K6i K8m NoP V18 S02
110 245/35R18 K2c K4i K6i K8m R03
VW Golf Plus 55-125 215/40R18 K27 K2b K41 K44 K56 T85 T89 A01 A12 A19
1KP 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A58 A99 K1c
e1*2001/116*0304*..; 55-85 225/35R18 K27 K2c K41 K44 K56 T87 S01
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 215/40R18 K1c K2b K3c K5a K6g K8a T85 T89 A01 A12 A19
AUV, 1KM 63-110 225/35R18 K1c K2b K3c K5a K6g K8a T83 T87 A58 A99 F24
e1*2007/46*0627*..; 63-110 225/40R18 K1c K2b K3c K5a K6g K8a V18 S01
e1*2007/46*0492*08-.. 63-110 235/35R18 K1c K2b K3c K5d K6g K8m T86 T90
- incl. Facelift 2017 63-110 245/35R18 K2c K6h K6i K8s R03
VW Golf Sportsvan 63-85 215/40R18 K1c K2b K3c K5a K8k T85 A01 A12 A19
AUV, 1KM 63-85 225/35R18 K1c K2b K3c K5a K8k T83 A58 A99 F23
e1*2007/46*0627*..; 63-85 225/40R18 K1c K2b K3c K5a K8k V18 S01
e1*2007/46*0492*08-.. 63-85 235/35R18 K1c K2b K3c K5d K8t
- incl. Facelift 2017 63-85 245/35R18 K2c K8t R03
VW Jetta 77 - 155 215/40R18 K1c K2b K3a K6h K6i K8m T89 A01 A12 A19
16, 16H 77 - 155 225/40R18 K1c K2c K3a K5c K6h K6i K8s A58 A99 Sth
e1*2007/46*0539*..; S01
e1*2007/46*0584*..
VW Jetta 66-147 215/40R18 K27 K41 K44 K46 T85 T89 A01 A12 A19
1KM 66-147 225/35R18 K27 K41 K43 K44 K46 T83 T87 A58 A99 K1c
e1*2001/116*0328*.. 66-147 225/40R18 K27 K41 K43 K44 K46 K2c K56 Sth
S01

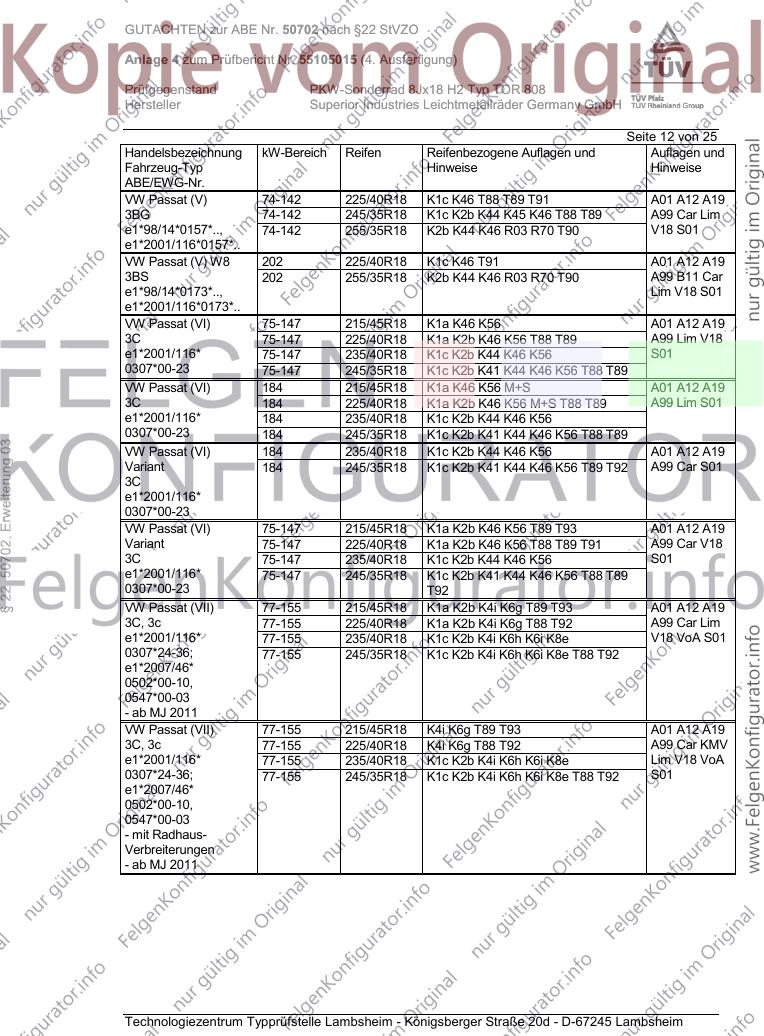

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (V) 74-142 225/40R18 K1c K46 T88 T89 T91 A01 A12 A19
3BG 74-142 245/35R18 K1c K2b K44 K45 K46 T88 T89 A99 Car Lim
e1*98/14*0157*.., 74-142 255/35R18 K2b K44 K46 R03 R70 T90 V18 S01
e1*2001/116*0157*..
VW Passat (V) W8 202 225/40R18 K1c K46 T91 A01 A12 A19
3BS 202 255/35R18 K2b K44 K46 R03 R70 T90 A99 B11 Car
e1*98/14*0173*.., Lim V18 S01
e1*2001/116*0173*..
VW Passat (VI) 75-147 215/45R18 K1a K46 K56 A01 A12 A19
3C 75-147 225/40R18 K1a K2b K46 K56 T88 T89 A99 Lim V18
e1*2001/116* 75-147 235/40R18 K1c K2b K44 K46 K56 S01
0307*00-23 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89
VW Passat (VI) 184 215/45R18 K1a K46 K56 M+S A01 A12 A19
3C 184 225/40R18 K1a K2b K46 K56 M+S T88 T89 A99 Lim S01
e1*2001/116* 184 235/40R18 K1c K2b K44 K46 K56
0307*00-23 184 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89
§ 22 50702, Erweiterung 03
VW Passat (VI) 184 235/40R18 K1c K2b K44 K46 K56 A01 A12 A19
Variant 184 245/35R18 K1c K2b K41 K44 K46 K56 T89 T92 A99 Car S01
3C
e1*2001/116*
0307*00-23
VW Passat (VI) 75-147 215/45R18 K1a K2b K46 K56 T89 T93 A01 A12 A19
Variant 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 A99 Car V18
3C 75-147 235/40R18 K1c K2b K44 K46 K56 S01
e1*2001/116* 75-147 245/35R18 K1c K2b K41 K44 K46 K56 T88 T89
0307*00-23 T92
VW Passat (VII) 77-155 215/45R18 K1a K2b K4i K6g T89 T93 A01 A12 A19
3C, 3c 77-155 225/40R18 K1a K2b K4i K6g T88 T92 A99 Car Lim
e1*2001/116* 77-155 235/40R18 K1c K2b K4i K6h K6i K8e V18 VoA S01
0307*24-36; 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 215/45R18 K4i K6g T89 T93 A01 A12 A19
3C, 3c 77-155 225/40R18 K4i K6g T88 T92 A99 Car KMV
e1*2001/116* 77-155 235/40R18 K1c K2b K4i K6h K6i K8e Lim V18 VoA
0307*24-36; 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 S01
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 103-155 215/45R18 M+S T89 T93 A12 A19 A56
Alltrack 103-155 225/40R18 A01 K6g M+S T92 A99 Car KMV
3C, 3c 103-155 225/45R18 A01 K6g S01
e1*2001/116* 103-155 235/40R18 A01 K6h K6w K8h T91 T95
0307*24-36; 103-155 245/40R18 A01 K6h K6y K8h
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 215/45R18 T89 T93 A12 A19 A57
3C 88-206 225/45R18 A99 Car Lim
e1*2001/116* 88-206 235/40R18 A01 K8h NoP V00 V18
0307*37-.. 88-206 235/45R18 A01 K8h VoA S02
- Limousine / Variant 88-206 245/40R18 A01 K1c K2b K8h
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
§ 22 50702, Erweiterung 03
VW Passat CC / CC 100-220 225/40R18 T88 T92 A12 A19 A99
3CC 100-220 235/40R18 A01 K1a K2b K32 K42 K46 K56 S01
e1*2001/116*0468*..
- incl. Modell 2012
VW Passat GTE (VIII) 115 215/45R18 T89 T93 A12 A19 A58
3C 115 225/45R18 A99 Car Lim
e1*2001/116* 115 235/40R18 A01 K8h V18 VoA S02
0307*41-.. 115 235/45R18 A01 K8h
- Limousine / Variant 115 245/40R18 A01 K1c K2b K8h
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Scirocco 90-162 225/40R18 A12 A19 A58
13 90-162 235/40R18 A99 Cpe V18
e1*2001/116*0471*.. 90-162 245/35R18 A01 K1a K2b S01
- incl. Facelift 2015 90-162 245/40R18 A01 K1a K2b
VW Scirocco R 188-206 225/40R18 A12 A19 A58
13 188-206 235/40R18 A99 Cpe V18
e1*2001/116*0471*.. 188-206 245/35R18 A01 K1a K2b S01
- incl. Facelift 2015 188-206 245/40R18 A01 K1a K2b
VW Sharan 85-162 215/45R18 T93 136 A12 A19 A57
7N 85-162 225/45R18 T95 136 A99 S02
e1*2007/46*0401*..; 85-162 235/40R18 A01 K2b T93 T95 136
e1*2007/46*0434*.. 85-162 235/45R18 A01 K2b T94 T98 136
- incl, Facelift 2015 85-162 245/40R18 A01 K2b T93 T97 136
VW T-ROC 85-140 215/50R18 K1c K2b R70 A01 A12 A19
A1 85-140 225/45R18 K1a A57 A99 Flh
e13*2007/46*1845*.. 85-140 235/45R18 K1c K2b S02
85-140 245/40R18 K1c K2b
85-140 245/45R18 K1c K2b

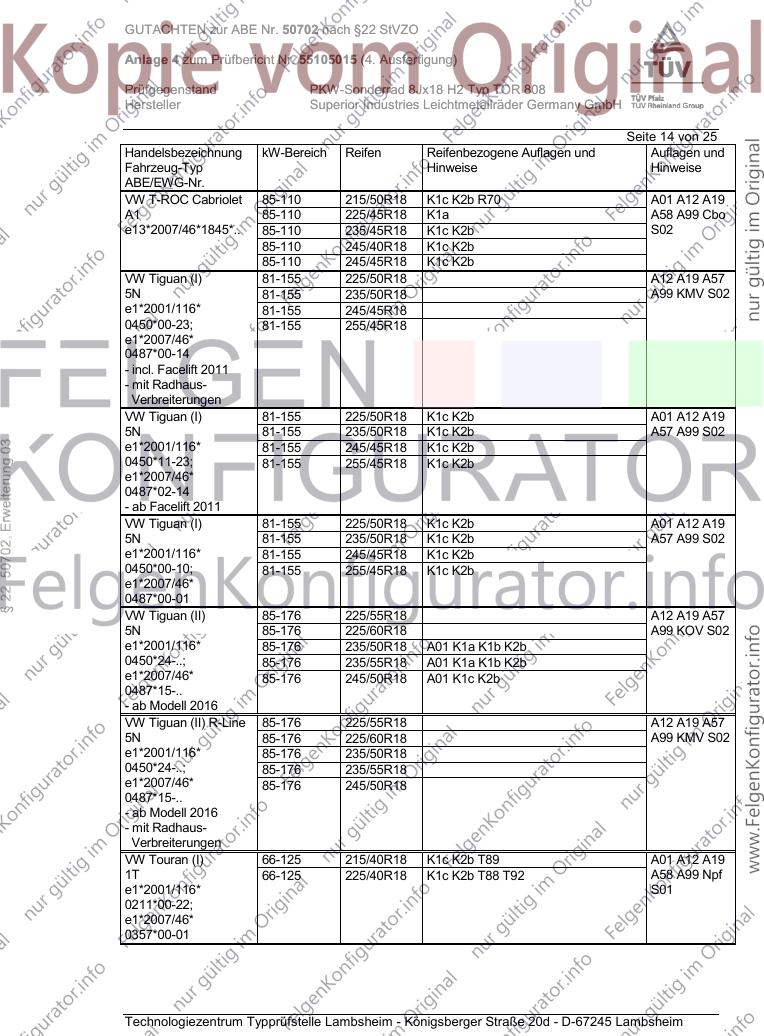

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW T-ROC Cabriolet 85-110 215/50R18 K1c K2b R70 A01 A12 A19
A1 85-110 225/45R18 K1a A58 A99 Cbo
e13*2007/46*1845*.. 85-110 235/45R18 K1c K2b S02
85-110 245/40R18 K1c K2b
85-110 245/45R18 K1c K2b
VW Tiguan (I) 81-155 225/50R18 A12 A19 A57
5N 81-155 235/50R18 A99 KMV S02
e1*2001/116* 81-155 245/45R18
0450*00-23; 81-155 255/45R18
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A19
5N 81-155 235/50R18 K1c K2b A57 A99 S02
§ 22 50702, Erweiterung 03
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*11-23; 81-155 255/45R18 K1c K2b
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/50R18 K1c K2b A01 A12 A19
5N 81-155 235/50R18 K1c K2b A57 A99 S02
e1*2001/116* 81-155 245/45R18 K1c K2b
0450*00-10; 81-155 255/45R18 K1c K2b
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 225/55R18 A12 A19 A57
5N 85-176 225/60R18 A99 KOV S02
e1*2001/116* 85-176 235/50R18 A01 K1a K1b K2b
0450*24-..; 85-176 235/55R18 A01 K1a K1b K2b
e1*2007/46* 85-176 245/50R18 A01 K1c K2b
0487*15-..
- ab Modell 2016
VW Tiguan (II) R-Line 85-176 225/55R18 A12 A19 A57
5N 85-176 225/60R18 A99 KMV S02
e1*2001/116* 85-176 235/50R18
0450*24-..; 85-176 235/55R18
e1*2007/46* 85-176 245/50R18
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
VW Touran (I) 66-125 215/40R18 K1c K2b T89 A01 A12 A19
1T 66-125 225/40R18 K1c K2b T88 T92 A58 A99 Npf
e1*2001/116* S01
0211*00-22;
e1*2007/46*
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 15 von 25
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (I) 66-125 215/40R18 K1c K2b T89 A01 A12 A19
1T, 1t 66-130 225/40R18 K1c K2b T88 T92 A58 A99 Npf
e1*2001/116* S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 215/45R18 K1c K2b K3c K6h T89 T93 A01 A12 A19
1T 81-140 225/45R18 K1c K2b K3c K5b K6h K6i K8d A58 A99 V18
e1*2001/116* 81-140 235/45R18 K1c K2b K3c K5b K6h K6i K8d S02
0211*36-..; 81-140 245/40R18 K2b K6h K6i K8i R03
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
§ 22 50702, Erweiterung 03
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 16 von 25
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
§ 22 50702, Erweiterung 03
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 17 von 25

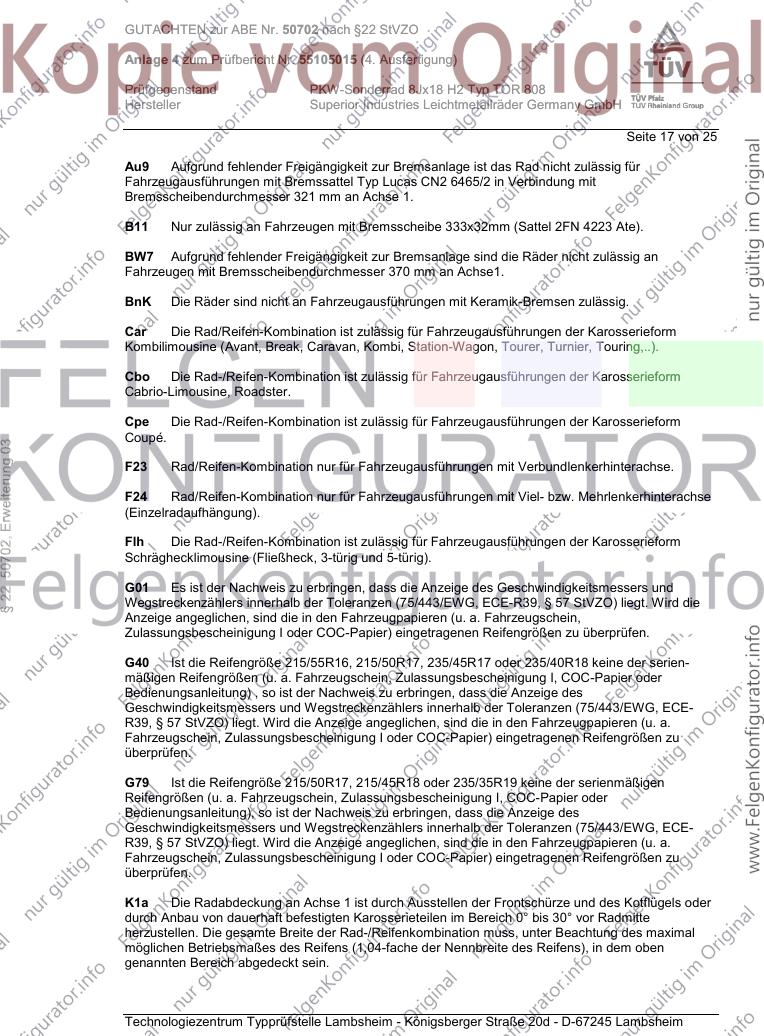

Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
§ 22 50702, Erweiterung 03
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 18 von 25
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§ 22 50702, Erweiterung 03
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 19 von 25
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 50702, Erweiterung 03
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 20 von 25
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§ 22 50702, Erweiterung 03
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 21 von 25
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
§ 22 50702, Erweiterung 03
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 22 von 25
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
§ 22 50702, Erweiterung 03
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 23 von 25
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50702, Erweiterung 03
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 24 von 25
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
§ 22 50702, Erweiterung 03
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 25 von 25
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. September 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 25 und gilt für Sonderräder ab Herstellungsdatum November 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
§ 22 50702, Erweiterung 03
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. September 2020
Blauth 00350930.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Bad Dürkheim, 24.05.2019
3ÁHJHKLQZHLVH
für RIAL Leichtmetallfelgen
'DPLW6LHODQJH)UHXGHDQ,KUHQ5,$//HLFKWPHWDOOIHOJHQKDEHQEHDFKWHQ6LHELWWHGLHIROJHQGHQ3ÁHJHKLQ-
ZHLVH(LQÁVVHZLH%UHPVVWDXE6FKPXW])HXFKWLJNHLW6DO]XQG6WHLQHODVVHQVLFKQLFKWYHUPHLGHQDEHULKUH
$XVZLUNXQJDXIGLH)HOJHQOlVVWVLFKGXUFKVRUJIlOWLJH3ÁHJHEHVHLWLJHQRGHUPLQLPLHUHQ
5(,1,*81*6,17(59$//(
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb empfehlen wir Reinigungs-
intervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründlich von allen Verschmutzungen befreit werden.
In der Winterzeit sollten die Felgen einmal pro Woche gereinigt werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszu-
bessern, um eine unterwandernde Korrosion zu vermeiden.
5(,1,*81*60,77(/
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger entscheiden, beachten
Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf säure-, laugen- oder alkoholhaltige Reini-
gungsmittel, da diese den Lack und eventuell auch das Bremssystem in Mitleidenschaft ziehen können.
5(,1,*81*67,336
• Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
• Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
• Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung von Leichtmetallfelgen
fehl am Platz
• Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen maximale Einwirkzeit
• Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
• Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
• Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
• Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind unbedingt die
Herstellerangaben zu beachten.
• Autowaschanlagen mit härteren Bürsten sollten Sie meiden
'LH1LFKWEHDFKWXQJGLHVHU3ÁHJHKLQZHLVHIKUWQLFKW]XPJHQHUHOOHQ9HUOXVWGHU*DUDQWLHDQVSUFKHNDQQ
DEHU]X%HVFKlGLJXQJHQGHU/HLFKWPHWDOOIHOJHQIKUHQGLHQDFKGHQYRUVWHKHQGHQ*DUDQWLHEHGLQJXQJHQ
QLFKWXQWHUGLH*DUDQWLHIDOOHQ
*$5$17,($86)$//%(,'(562*(1$117(1Å237,6&+(15$'$8)%(5(,781*´
EinigeWerkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad zu reparieren. Dieser
Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z.B. durch spanende Verfahren oder starke Erhitzung,
und führt deshalb zum (UO|VFKHQGHU*DUDQWLH! Aus Sicherheitsgründen raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com
Bad Dürkheim, Germany, May 24, 2019
&DUHLQVWUXFWLRQV
for RIAL alloy wheels
7RHQVXUH\RXU5,$/DOOR\ZKHHOVEULQJ\RXODVWLQJHQMR\PHQWSOHDVHREVHUYHWKHIROORZLQJLQVWUXFWLRQV:KLOH
EUDNHGXVWGLUWPRLVWXUHVDOWVWRQHVDQGRWKHUKD]DUGVDUHXQDYRLGDEOHLWLVSRVVLEOHWRSUHYHQWRUDWOHDVW
PLQLPL]HDQ\GDPDJHWKURXJKDSSURSULDWHZKHHOFDUH
5(*8/$5&/($1,1*
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we recommend regular clea-
ning, at intervals of no more than two weeks. Thoroughly clean both the outside and the inside of the wheel to remove all dirt. In winter,
WKHZKHHOVVKRXOGEHFOHDQHGRQFHDZHHN0LQRUGDPDJH FKLSSLQJ WRWKHSDLQWÀQLVKVKRXOGEHUHSDLUHGXVLQJFOHDUFRDW YDUQLVK WR
SUHYHQWFRUURVLRQRIWKHXQGHUO\LQJVXUURXQGLQJPDWHULDO ÀOLIRUPFRUURVLRQ
&/($1,1*$*(176
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel cleaner, please strictly ob-
serve the manufacturer’s instructions, especially regarding application time. Do not use cleaners that contain acids, alkalis or alcohols,
DVWKHVHFDQQHJDWLYHO\LPSDFWWKHSDLQWÀQLVKDQGSRVVLEO\HYHQWKHFDU·VEUDNLQJV\VWHP
$'9,&(21&/($1,1*
• When being cleaned, the wheels should be cold to prevent the cleaner from drying out
• Use clean and soft sponges and brushes only
• Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
• If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum recommended
exposure/application time
• Once cleaning is complete, rinse off the cleaner thoroughly
• Thorough cleaning should always include the inner-facing surfaces of the wheel
5HSDLUGDPDJHWRWKHSDLQWÀQLVKLPPHGLDWHO\WRSUHYHQWR[LGDWLRQ
• Standard wheel sealant can be employed for added protection, but again be sure to comply with the manufacturer’s instructions
• Please avoid using car washes that feature rigid or hard brushes
)DLOXUHWRIROORZWKHVHLQVWUXFWLRQVGRHVQRWJHQHUDOO\QXOOLI\WKHSURGXFWZDUUDQW\LQLWVHQWLUHW\EXWFDQOHDG
WRGDPDJHWRWKHDOOR\ZKHHOVWKDWLQDFFRUGDQFHZLWKWKHDSSOLFDEOHWHUPVDQGFRQGLWLRQVDUHQRWFRYHUHGE\
WKHZDUUDQW\
,19$/,'$7,212):$55$17<,17+((9(172)5()85%,6+0(17
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage to the wheel. These
services have a serious impact on the wheel’s attributes and strength, for example entailing machining or heat treatment. As a result, the
use of these or similar servicesLQYDOLGDWHVWKHSURGXFWZDUUDQW\. For safety reasons, we strongly advise against the use of such
services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com
