Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52348
special wheels for passenger cars 8,5 J x 19 H2
Genehmigungsnummer: 52348 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MCT15-8519
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52348 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52348
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
17.04.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55016920 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52348 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-9 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52348
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52348 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 08.05.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52348
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 52348 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 08.05.2020 letztes Änderungsdatum: --
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55016920 (1. Ausfertigung) 17.04.2020
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
MCT15-8519 27.02.2020
§ 22 52348
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 52348
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 52348
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
§ 22 52348
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 52348
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
§ 22 52348
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT15
Typ MCT15-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C MCT15-8519 5C / Ø72,6 - Ø63,4 5/108/63,4 45 650 2100 1/2020
MB MCT15-8519 MB / Ø66,5 - Ø57,1 5/112/57,1 35 650 2100 1/2020
MB MCT15-8519 MB / Ø66,5 - Ø57,1 5/112/57,1 43 650 2100 1/2020
MB MCT15-8519 MB / ohne Ring 5/112/66,6 35 650 2100 1/2020
MB MCT15-8519 MB / ohne Ring 5/112/66,6 43 650 2100 1/2020
§ 22 52348
5F MCT15-8519 5F / Ø72,6 - Ø64,1 5/114,3/64,1 48 650 2100 1/2020
5F MCT15-8519 5F / Ø72,6 - Ø67,1 5/114,3/67,1 48 650 2100 1/2020
Kennzeichnung
KBA-Nummer 52348
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT15-8519 (s.o.)
Radgröße 8,5JX19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52348 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 08.05.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52348
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 27.02.2020
Radzeichnung MCT15-8519 04.10.2019
Verwendungen Anlagen 1-9
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§ 22 52348
Lambsheim, 17. April 2020
Tufan 00341997.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 20
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT15
Typ MCT15-8519
Radgröße 8,5JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT15-8519 MB / Ø66,5 - Ø57,1 5/112/57,1 43 650 2100
Kennzeichnungen
KBA-Nummer 52348
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT15-8519 (s.o.)
Radgröße 8,5JX19H2
§ 22 52348
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A16 A22
8V 77-140 225/35R19 T84 T88 A57 Cbo F24
e1*2007/46*0607*.. 77-140 235/30R19 A01 K1a K2b T86 Lim S01
- Limousine / Cabrio 77-140 235/35R19 A01 G03 K1a K2b
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b K46 T84 T88 A01 A12 A16
8P 75-147 235/35R19 G01 K1c K2b K46 T87 T88 A22 A58 Cbo
e1*2001/116*0456*.. K56 S01
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b K46 K56 T88 A01 A12 A16
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A22 Flh S01
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b K46 T84 T88 A01 A12 A16
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 T87 T88 A22 Flh K56
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1c R37 T85 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 K1a K2b K3a K6g K8h T85 A01 A12 A16
§ 22 52348
8V 77-140 225/35R19 K1a K2b K3a K6g K8h T84 T88 A22 A57 F24
e1*2007/46*0607*.. 77-140 235/30R19 K1c K2b K3a K4i K5d K6g K8h T86 Flh V00 V19
- incl. Facelift 2016 77-140 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h S01
77-140 245/30R19 K2b K4i K6h K8m R03 T89
Audi A6 -/Avant 89-257 245/35R19 T93 130 A12 A16 A22
4F, 4F1 89-257 255/35R19 T92 T96 130 Car Lim NBF
e1*2001/116*0254*.., X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A8 154-257 235/45R19 R37 T95 T99 129 A12 A16 A22
4E 154-257 245/40R19 T94 T98 130 Lim NBF S01
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 128
e1*2001/116*0246*.. 154-331 235/45R19 M+S T95 T99 129
154-331 245/40R19 M+S T94 T98 130
154-331 255/40R19 T00 T96 130
Audi Q2 85, 110 225/40R19 K1a K2b A01 A12 A16
GA 85, 110 235/35R19 K1c K2b T87 T91 A22 A58 V19
e1*2007/46*1552*.. 85, 110 235/40R19 K1c K2b S03
- Frontantrieb 85, 110 245/35R19 K2b R03
85, 110 255/35R19 K2b K8f R03
Audi Q2 85, 110 225/40R19 A12 A16 A22
GA 85, 110 235/35R19 T87 T91 A58 KMV
e1*2007/46*1552*.. 85, 110 235/40R19 R92
- Frontantrieb 85, 110 245/35R19 A01 K2b R03 V19 S03
- mit Zusatz- 85, 110 255/35R19 A01 K2b K8f R03
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 K1a K2b A01 A12 A16
GA 110, 140 235/35R19 K1c K2b T91 A22 A56 S03
e1*2007/46*1552*01-.. 110, 140 235/40R19 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

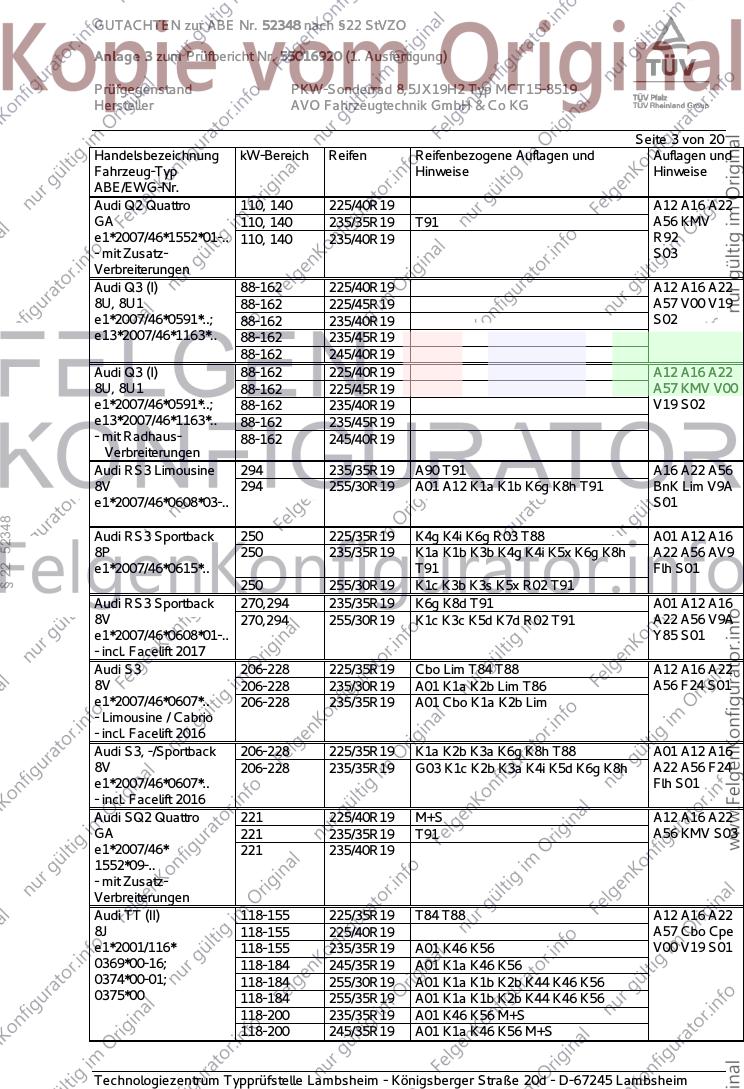

GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 Quattro 110, 140 225/40R19 A12 A16 A22
GA 110, 140 235/35R19 T91 A56 KMV
e1*2007/46*1552*01-.. 110, 140 235/40R19 R92
- mit Zusatz- S03
Verbreiterungen
Audi Q3 (I) 88-162 225/40R19 A12 A16 A22
8U, 8U1 88-162 225/45R19 A57 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S02
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19
Audi Q3 (I) 88-162 225/40R19 A12 A16 A22
8U, 8U1 88-162 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S02
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi RS3 Limousine 294 235/35R19 A90 T91 A16 A22 A56
8V 294 255/30R19 A01 A12 K1a K1b K6g K8h T91 BnK Lim V9A
e1*2007/46*0608*03-.. S01
§ 22 52348
Audi RS3 Sportback 250 225/35R19 K4g K4i K6g R03 T88 A01 A12 A16
8P 250 235/35R19 K1a K1b K3b K4g K4i K5x K6g K8h A22 A56 AV9
e1*2007/46*0615*.. T91 Flh S01
250 255/30R19 K1c K3b K3s K5x R02 T91
Audi RS3 Sportback 270,294 235/35R19 K6g K8d T91 A01 A12 A16
8V 270,294 255/30R19 K1c K3c K5d K7d R02 T91 A22 A56 V9A
e1*2007/46*0608*01-.. Y85 S01
- incl. Facelift 2017
Audi S3 206-228 225/35R19 Cbo Lim T84 T88 A12 A16 A22
8V 206-228 235/30R19 A01 K1a K2b Lim T86 A56 F24 S01
e1*2007/46*0607*.. 206-228 235/35R19 A01 Cbo K1a K2b Lim
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 225/35R19 K1a K2b K3a K6g K8h T88 A01 A12 A16
8V 206-228 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h A22 A56 F24
e1*2007/46*0607*.. Flh S01
- incl. Facelift 2016
Audi SQ2 Quattro 221 225/40R19 M+S A12 A16 A22
GA 221 235/35R19 T91 A56 KMV S03
e1*2007/46* 221 235/40R19
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-155 225/35R19 T84 T88 A12 A16 A22
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 A01 K46 K56 V00 V19 S01
0369*00-16; 118-184 245/35R19 A01 K1a K46 K56
0374*00-01; 118-184 255/30R19 A01 K1a K1b K2b K44 K46 K56
0375*00 118-184 255/35R19 A01 K1a K1b K2b K44 K46 K56
118-200 235/35R19 A01 K46 K56 M+S
118-200 245/35R19 A01 K1a K46 K56 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

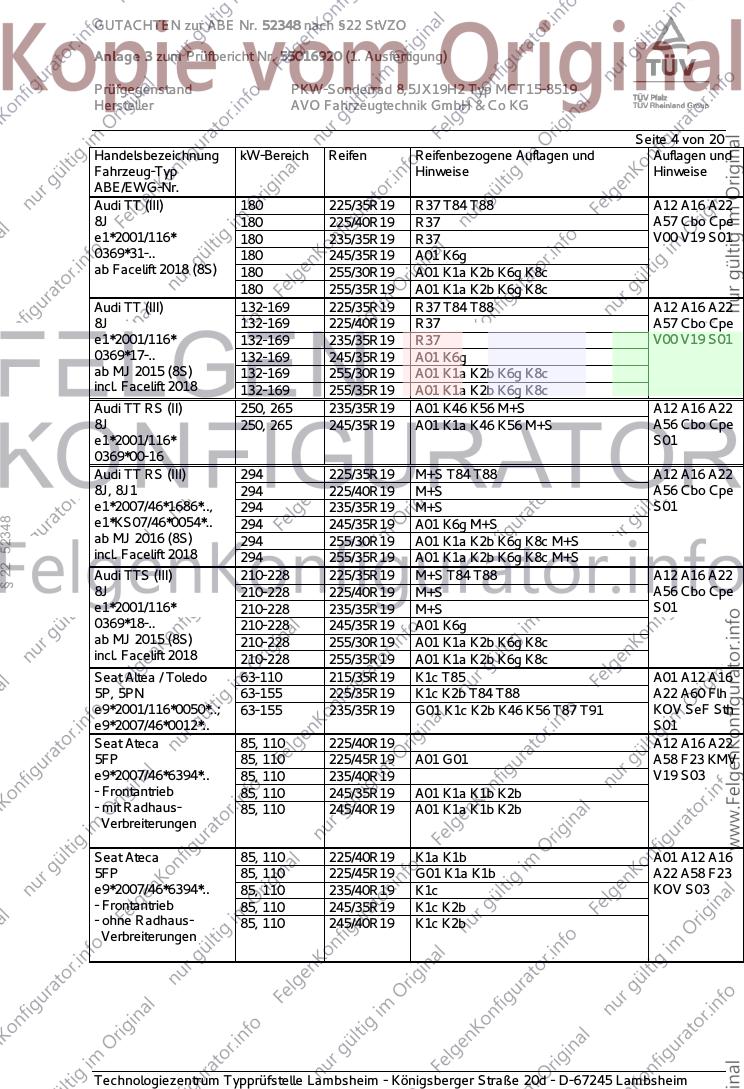

Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 180 225/35R19 R37 T84 T88 A12 A16 A22
8J 180 225/40R19 R37 A57 Cbo Cpe
e1*2001/116* 180 235/35R19 R37 V00 V19 S01
0369*31-.. 180 245/35R19 A01 K6g
ab Facelift 2018 (8S) 180 255/30R19 A01 K1a K2b K6g K8c
180 255/35R19 A01 K1a K2b K6g K8c
Audi TT (III) 132-169 225/35R19 R37 T84 T88 A12 A16 A22
8J 132-169 225/40R19 R37 A57 Cbo Cpe
e1*2001/116* 132-169 235/35R19 R37 V00 V19 S01
0369*17-.. 132-169 245/35R19 A01 K6g
ab MJ 2015 (8S) 132-169 255/30R19 A01 K1a K2b K6g K8c
incl. Facelift 2018 132-169 255/35R19 A01 K1a K2b K6g K8c
Audi TT RS (II) 250, 265 235/35R19 A01 K46 K56 M+S A12 A16 A22
8J 250, 265 245/35R19 A01 K1a K46 K56 M+S A56 Cbo Cpe
e1*2001/116* S01
0369*00-16
Audi TT RS (III) 294 225/35R19 M+S T84 T88 A12 A16 A22
8J, 8J1 294 225/40R19 M+S A56 Cbo Cpe
e1*2007/46*1686*.., 294 235/35R19 M+S S01
§ 22 52348
e1*KS07/46*0054*.. 294 245/35R19 A01 K6g M+S
ab MJ 2016 (8S) 294 255/30R19 A01 K1a K2b K6g K8c M+S
incl. Facelift 2018 294 255/35R19 A01 K1a K2b K6g K8c M+S
Audi TTS (III) 210-228 225/35R19 M+S T84 T88 A12 A16 A22
8J 210-228 225/40R19 M+S A56 Cbo Cpe
e1*2001/116* 210-228 235/35R19 M+S S01
0369*18-.. 210-228 245/35R19 A01 K6g
ab MJ 2015 (8S) 210-228 255/30R19 A01 K1a K2b K6g K8c
incl. Facelift 2018 210-228 255/35R19 A01 K1a K2b K6g K8c
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A16
5P, 5PN 63-155 225/35R19 K1c K2b T84 T88 A22 A60 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c K2b K46 K56 T87 T91 KOV SeF Sth
e9*2007/46*0012*.. S01
Seat Ateca 85, 110 225/40R19 A12 A16 A22
5FP 85, 110 225/45R19 A01 G01 A58 F23 KMV
e9*2007/46*6394*.. 85, 110 235/40R19 V19 S03
- Frontantrieb 85, 110 245/35R19 A01 K1a K1b K2b
- mit Radhaus- 85, 110 245/40R19 A01 K1a K1b K2b
Verbreiterungen
Seat Ateca 85, 110 225/40R19 K1a K1b A01 A12 A16
5FP 85, 110 225/45R19 G01 K1a K1b A22 A58 F23
e9*2007/46*6394*.. 85, 110 235/40R19 K1c KOV S03
- Frontantrieb 85, 110 245/35R19 K1c K2b
- ohne Radhaus- 85, 110 245/40R19 K1c K2b
Verbreiterungen

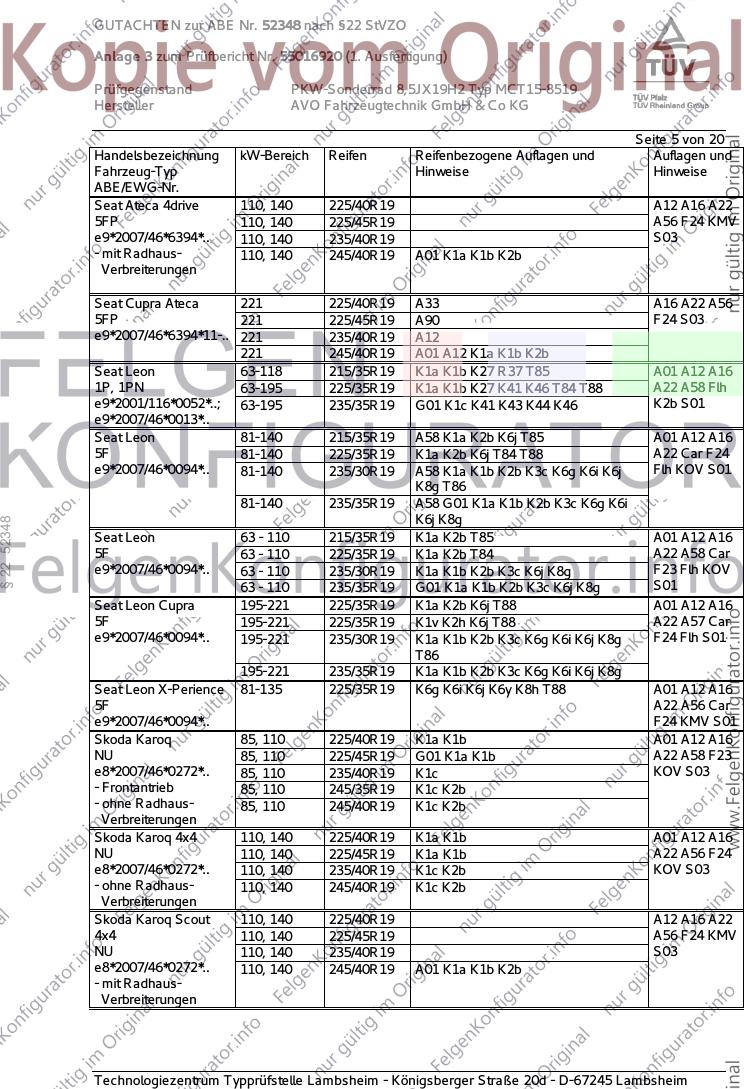

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 4drive 110, 140 225/40R19 A12 A16 A22
5FP 110, 140 225/45R19 A56 F24 KMV
e9*2007/46*6394*.. 110, 140 235/40R19 S03
- mit Radhaus- 110, 140 245/40R19 A01 K1a K1b K2b
Verbreiterungen
Seat Cupra Ateca 221 225/40R19 A33 A16 A22 A56
5FP 221 225/45R19 A90 F24 S03
e9*2007/46*6394*11-.. 221 235/40R19 A12
221 245/40R19 A01 A12 K1a K1b K2b
Seat Leon 63-118 215/35R19 K1a K1b K27 R37 T85 A01 A12 A16
1P, 1PN 63-195 225/35R19 K1a K1b K27 K41 K46 T84 T88 A22 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 G01 K1c K41 K43 K44 K46 K2b S01
e9*2007/46*0013*..
Seat Leon 81-140 215/35R19 A58 K1a K2b K6j T85 A01 A12 A16
5F 81-140 225/35R19 K1a K2b K6j T84 T88 A22 Car F24
e9*2007/46*0094*.. 81-140 235/30R19 A58 K1a K1b K2b K3c K6g K6i K6j Flh KOV S01
K8g T86
81-140 235/35R19 A58 G01 K1a K1b K2b K3c K6g K6i
K6j K8g
§ 22 52348
Seat Leon 63 - 110 215/35R19 K1a K2b T85 A01 A12 A16
5F 63 - 110 225/35R19 K1a K2b T84 A22 A58 Car
e9*2007/46*0094*.. 63 - 110 235/30R19 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63 - 110 235/35R19 G01 K1a K1b K2b K3c K6j K8g S01
Seat Leon Cupra 195-221 225/35R19 K1a K2b K6j T88 A01 A12 A16
5F 195-221 225/35R19 K1v K2h K6j T88 A22 A57 Car
e9*2007/46*0094*.. 195-221 235/30R19 K1a K1b K2b K3c K6g K6i K6j K8g F24 Flh S01
T86
195-221 235/35R19 K1a K1b K2b K3c K6g K6i K6j K8g
Seat Leon X-Perience 81-135 225/35R19 K6g K6i K6j K6y K8h T88 A01 A12 A16
5F A22 A56 Car
e9*2007/46*0094*.. F24 KMV S01
Skoda Karoq 85, 110 225/40R19 K1a K1b A01 A12 A16
NU 85, 110 225/45R19 G01 K1a K1b A22 A58 F23
e8*2007/46*0272*.. 85, 110 235/40R19 K1c KOV S03
- Frontantrieb 85, 110 245/35R19 K1c K2b
- ohne Radhaus- 85, 110 245/40R19 K1c K2b
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/40R19 K1a K1b A01 A12 A16
NU 110, 140 225/45R19 K1a K1b A22 A56 F24
e8*2007/46*0272*.. 110, 140 235/40R19 K1c K2b KOV S03
- ohne Radhaus- 110, 140 245/40R19 K1c K2b
Verbreiterungen
Skoda Karoq Scout 110, 140 225/40R19 A12 A16 A22
4x4 110, 140 225/45R19 A56 F24 KMV
NU 110, 140 235/40R19 S03
e8*2007/46*0272*.. 110, 140 245/40R19 A01 K1a K1b K2b
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

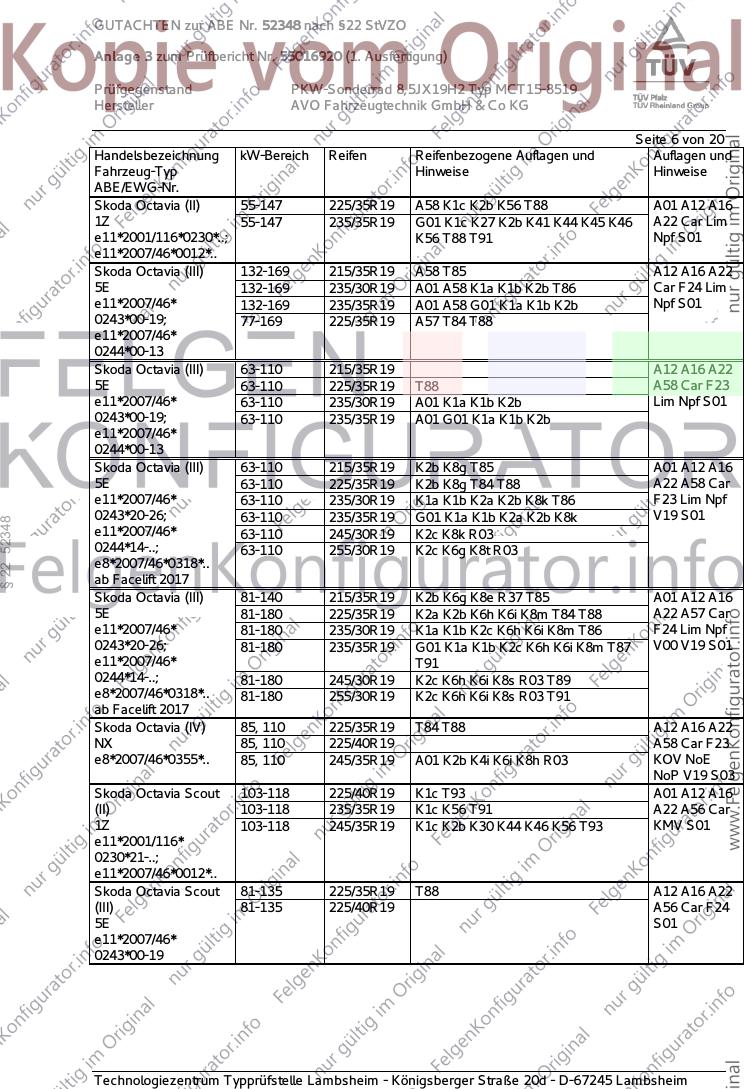

Skoda Octavia (II) 55-147 225/35R19 A58 K1c K2b K56 T88 A01 A12 A16
1Z 55-147 235/35R19 G01 K1c K27 K2b K41 K44 K45 K46 A22 Car Lim
e11*2001/116*0230*..; K56 T88 T91 Npf S01
e11*2007/46*0012*..
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A16 A22
5E 132-169 235/30R19 A01 A58 K1a K1b K2b T86 Car F24 Lim
e11*2007/46* 132-169 235/35R19 A01 A58 G01 K1a K1b K2b Npf S01
0243*00-19; 77-169 225/35R19 A57 T84 T88
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 215/35R19 A12 A16 A22
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46* 63-110 235/30R19 A01 K1a K1b K2b Lim Npf S01
0243*00-19; 63-110 235/35R19 A01 G01 K1a K1b K2b
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 215/35R19 K2b K8g T85 A01 A12 A16
5E 63-110 225/35R19 K2b K8g T84 T88 A22 A58 Car
e11*2007/46* 63-110 235/30R19 K1a K1b K2a K2b K8k T86 F23 Lim Npf
0243*20-26; 63-110 235/35R19 G01 K1a K1b K2a K2b K8k V19 S01
§ 22 52348
e11*2007/46* 63-110 245/30R19 K2c K8k R03
0244*14-..; 63-110 255/30R19 K2c K6g K8t R03
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 215/35R19 K2b K6g K8e R37 T85 A01 A12 A16
5E 81-180 225/35R19 K2a K2b K6h K6i K8m T84 T88 A22 A57 Car
e11*2007/46* 81-180 235/30R19 K1a K1b K2c K6h K6i K8m T86 F24 Lim Npf
0243*20-26; 81-180 235/35R19 G01 K1a K1b K2c K6h K6i K8m T87 V00 V19 S01
e11*2007/46* T91
0244*14-..; 81-180 245/30R19 K2c K6h K6i K8s R03 T89
e8*2007/46*0318*.. 81-180 255/30R19 K2c K6h K6i K8s R03 T91
ab Facelift 2017
Skoda Octavia (IV) 85, 110 225/35R19 T84 T88 A12 A16 A22
NX 85, 110 225/40R19 A58 Car F23
e8*2007/46*0355*.. 85, 110 245/35R19 A01 K2b K4i K6i K8h R03 KOV NoE
NoP V19 S03
Skoda Octavia Scout 103-118 225/40R19 K1c T93 A01 A12 A16
(II) 103-118 235/35R19 K1c K56 T91 A22 A56 Car
1Z 103-118 245/35R19 K1c K2b K30 K44 K46 K56 T93 KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 225/35R19 T88 A12 A16 A22
(III) 81-135 225/40R19 A56 Car F24
5E S01
e11*2007/46*
0243*00-19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT15
Typ MCT15-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C MCT15-8519 5C / Ø72,6 - Ø63,4 5/108/63,4 45 650 2100 1/2020
MB MCT15-8519 MB / Ø66,5 - Ø57,1 5/112/57,1 35 650 2100 1/2020
MB MCT15-8519 MB / Ø66,5 - Ø57,1 5/112/57,1 43 650 2100 1/2020
MB MCT15-8519 MB / ohne Ring 5/112/66,6 35 650 2100 1/2020
MB MCT15-8519 MB / ohne Ring 5/112/66,6 43 650 2100 1/2020
§ 22 52348
5F MCT15-8519 5F / Ø72,6 - Ø64,1 5/114,3/64,1 48 650 2100 1/2020
5F MCT15-8519 5F / Ø72,6 - Ø67,1 5/114,3/67,1 48 650 2100 1/2020
Kennzeichnung
KBA-Nummer 52348
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT15-8519 (s.o.)
Radgröße 8,5JX19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

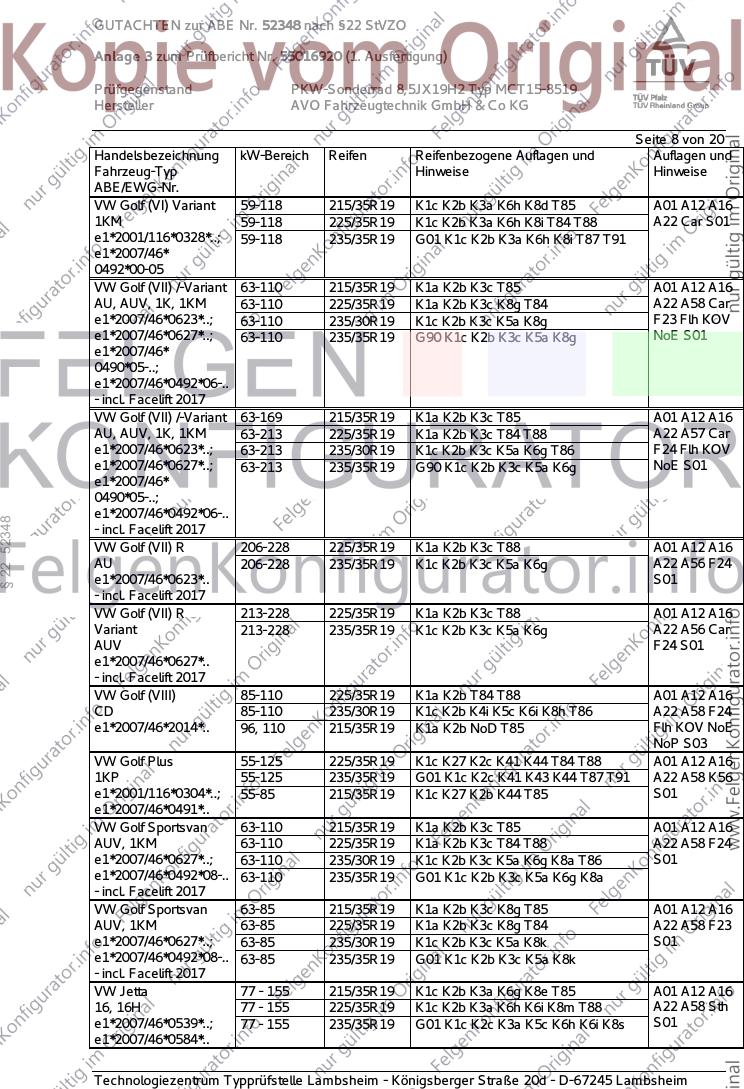

VW Golf (VI) Variant 59-118 215/35R19 K1c K2b K3a K6h K8d T85 A01 A12 A16
1KM 59-118 225/35R19 K1c K2b K3a K6h K8i T84 T88 A22 Car S01
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-110 215/35R19 K1a K2b K3c T85 A01 A12 A16
AU, AUV, 1K, 1KM 63-110 225/35R19 K1a K2b K3c K8g T84 A22 A58 Car
e1*2007/46*0623*..; 63-110 235/30R19 K1c K2b K3c K5a K8g F23 Flh KOV
e1*2007/46*0627*..; 63-110 235/35R19 G90 K1c K2b K3c K5a K8g NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 215/35R19 K1a K2b K3c T85 A01 A12 A16
AU, AUV, 1K, 1KM 63-213 225/35R19 K1a K2b K3c T84 T88 A22 A57 Car
e1*2007/46*0623*..; 63-213 235/30R19 K1c K2b K3c K5a K6g T86 F24 Flh KOV
e1*2007/46*0627*..; 63-213 235/35R19 G90 K1c K2b K3c K5a K6g NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
§ 22 52348
- incl. Facelift 2017
VW Golf (VII) R 206-228 225/35R19 K1a K2b K3c T88 A01 A12 A16
AU 206-228 235/35R19 K1c K2b K3c K5a K6g A22 A56 F24
e1*2007/46*0623*.. S01
- incl. Facelift 2017
VW Golf (VII) R 213-228 225/35R19 K1a K2b K3c T88 A01 A12 A16
Variant 213-228 235/35R19 K1c K2b K3c K5a K6g A22 A56 Car
AUV F24 S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf (VIII) 85-110 225/35R19 K1a K2b T84 T88 A01 A12 A16
CD 85-110 235/30R19 K1c K2b K4i K5c K6i K8h T86 A22 A58 F24
e1*2007/46*2014*.. 96, 110 215/35R19 K1a K2b NoD T85 Flh KOV NoE
NoP S03
VW Golf Plus 55-125 225/35R19 K1c K27 K2c K41 K44 T84 T88 A01 A12 A16
1KP 55-125 235/35R19 G01 K1c K2c K41 K43 K44 T87 T91 A22 A58 K56
e1*2001/116*0304*..; 55-85 215/35R19 K1c K27 K2b K44 T85 S01
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 215/35R19 K1a K2b K3c T85 A01 A12 A16
AUV, 1KM 63-110 225/35R19 K1a K2b K3c T84 T88 A22 A58 F24
e1*2007/46*0627*..; 63-110 235/30R19 K1c K2b K3c K5a K6g K8a T86 S01
e1*2007/46*0492*08-.. 63-110 235/35R19 G01 K1c K2b K3c K5a K6g K8a
- incl. Facelift 2017
VW Golf Sportsvan 63-85 215/35R19 K1a K2b K3c K8g T85 A01 A12 A16
AUV, 1KM 63-85 225/35R19 K1a K2b K3c K8g T84 A22 A58 F23
e1*2007/46*0627*..; 63-85 235/30R19 K1c K2b K3c K5a K8k S01
e1*2007/46*0492*08-.. 63-85 235/35R19 G01 K1c K2b K3c K5a K8k
- incl. Facelift 2017
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6g K8e T85 A01 A12 A16
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6h K6i K8m T88 A22 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2c K3a K5c K6h K6i K8s S01
e1*2007/46*0584*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

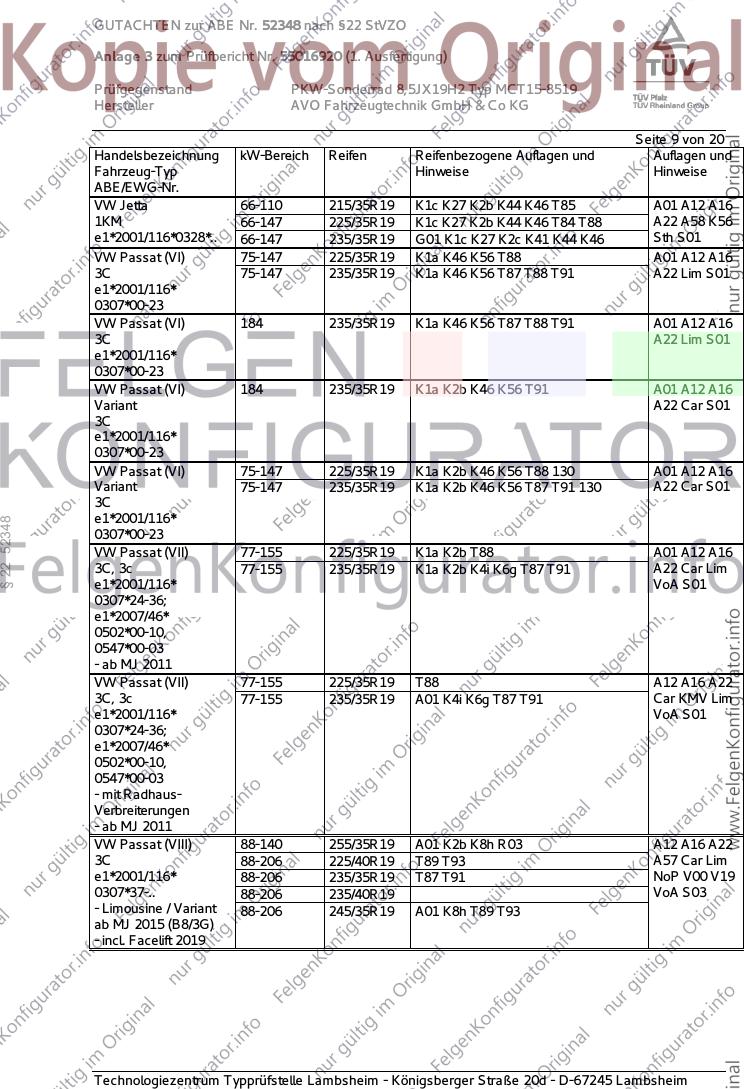

VW Jetta 66-110 215/35R19 K1c K27 K2b K44 K46 T85 A01 A12 A16
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 T84 T88 A22 A58 K56
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 Sth S01
VW Passat (VI) 75-147 225/35R19 K1a K46 K56 T88 A01 A12 A16
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A22 Lim S01
e1*2001/116*
0307*00-23
VW Passat (VI) 184 235/35R19 K1a K46 K56 T87 T88 T91 A01 A12 A16
3C A22 Lim S01
e1*2001/116*
0307*00-23
VW Passat (VI) 184 235/35R19 K1a K2b K46 K56 T91 A01 A12 A16
Variant A22 Car S01
3C
e1*2001/116*
0307*00-23
VW Passat (VI) 75-147 225/35R19 K1a K2b K46 K56 T88 130 A01 A12 A16
Variant 75-147 235/35R19 K1a K2b K46 K56 T87 T91 130 A22 Car S01
3C
e1*2001/116*
§ 22 52348
0307*00-23
VW Passat (VII) 77-155 225/35R19 K1a K2b T88 A01 A12 A16
3C, 3c 77-155 235/35R19 K1a K2b K4i K6g T87 T91 A22 Car Lim
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 225/35R19 T88 A12 A16 A22
3C, 3c 77-155 235/35R19 A01 K4i K6g T87 T91 Car KMV Lim
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 255/35R19 A01 K2b K8h R03 A12 A16 A22
3C 88-206 225/40R19 T89 T93 A57 Car Lim
e1*2001/116* 88-206 235/35R19 T87 T91 NoP V00 V19
0307*37-.. 88-206 235/40R19 VoA S03
- Limousine / Variant 88-206 245/35R19 A01 K8h T89 T93
ab MJ 2015 (B8/3G)
- incl. Facelift 2019

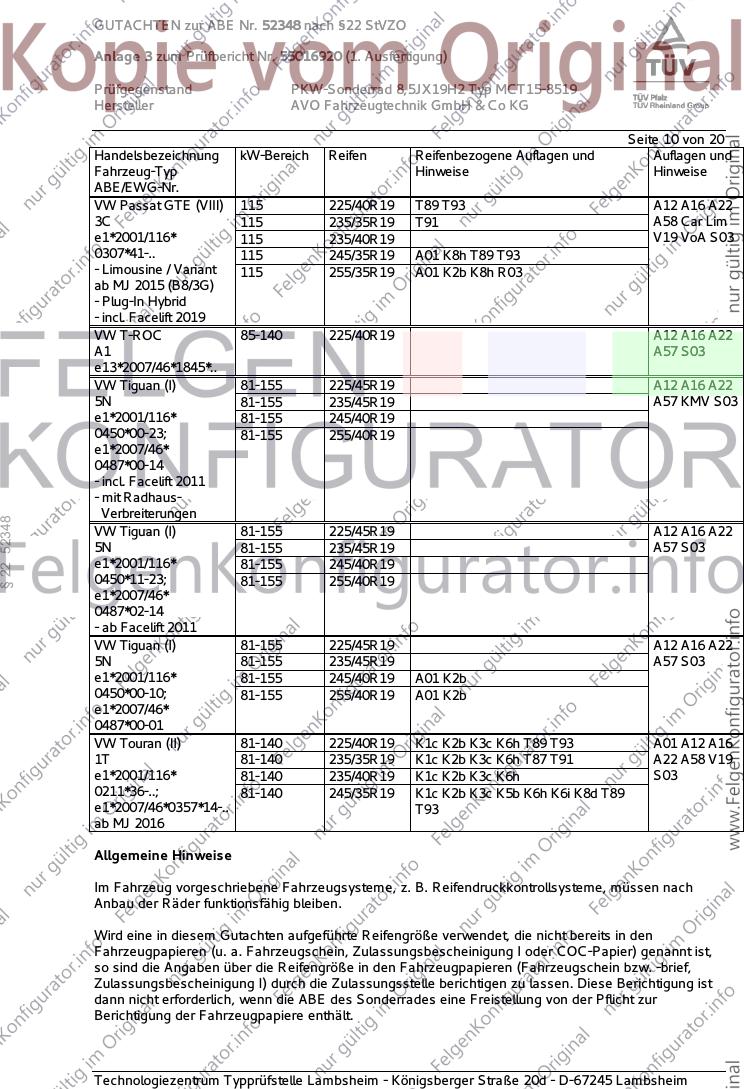

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat GTE (VIII) 115 225/40R19 T89 T93 A12 A16 A22
3C 115 235/35R19 T91 A58 Car Lim
e1*2001/116* 115 235/40R19 V19 VoA S03
0307*41-.. 115 245/35R19 A01 K8h T89 T93
- Limousine / Variant 115 255/35R19 A01 K2b K8h R03
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW T-ROC 85-140 225/40R19 A12 A16 A22
A1 A57 S03
e13*2007/46*1845*..
VW Tiguan (I) 81-155 225/45R19 A12 A16 A22
5N 81-155 235/45R19 A57 KMV S03
e1*2001/116* 81-155 245/40R19
0450*00-23; 81-155 255/40R19
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
§ 22 52348
VW Tiguan (I) 81-155 225/45R19 A12 A16 A22
5N 81-155 235/45R19 A57 S03
e1*2001/116* 81-155 245/40R19
0450*11-23; 81-155 255/40R19
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 A12 A16 A22
5N 81-155 235/45R19 A57 S03
e1*2001/116* 81-155 245/40R19 A01 K2b
0450*00-10; 81-155 255/40R19 A01 K2b
e1*2007/46*
0487*00-01
VW Touran (II) 81-140 225/40R19 K1c K2b K3c K6h T89 T93 A01 A12 A16
1T 81-140 235/35R19 K1c K2b K3c K6h T87 T91 A22 A58 V19
e1*2001/116* 81-140 235/40R19 K1c K2b K3c K6h S03
0211*36-..; 81-140 245/35R19 K1c K2b K3c K5b K6h K6i K8d T89
e1*2007/46*0357*14-.. T93
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

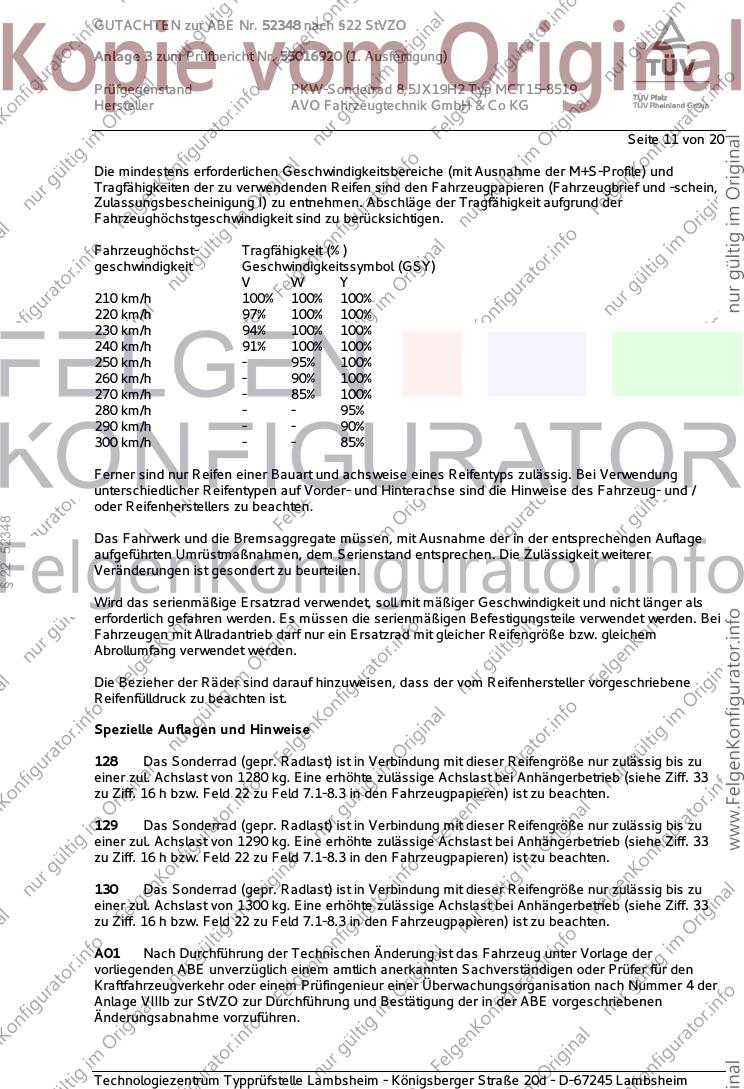

Seite 11 von 20
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§ 22 52348
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 20

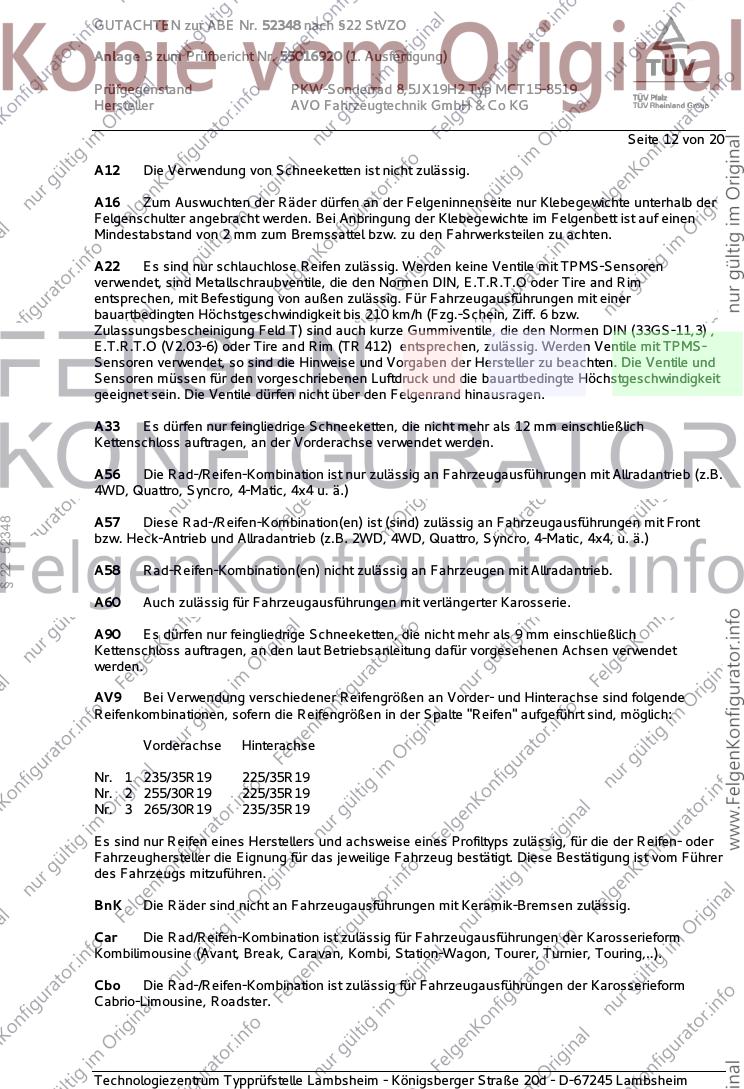

A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
§ 22 52348
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

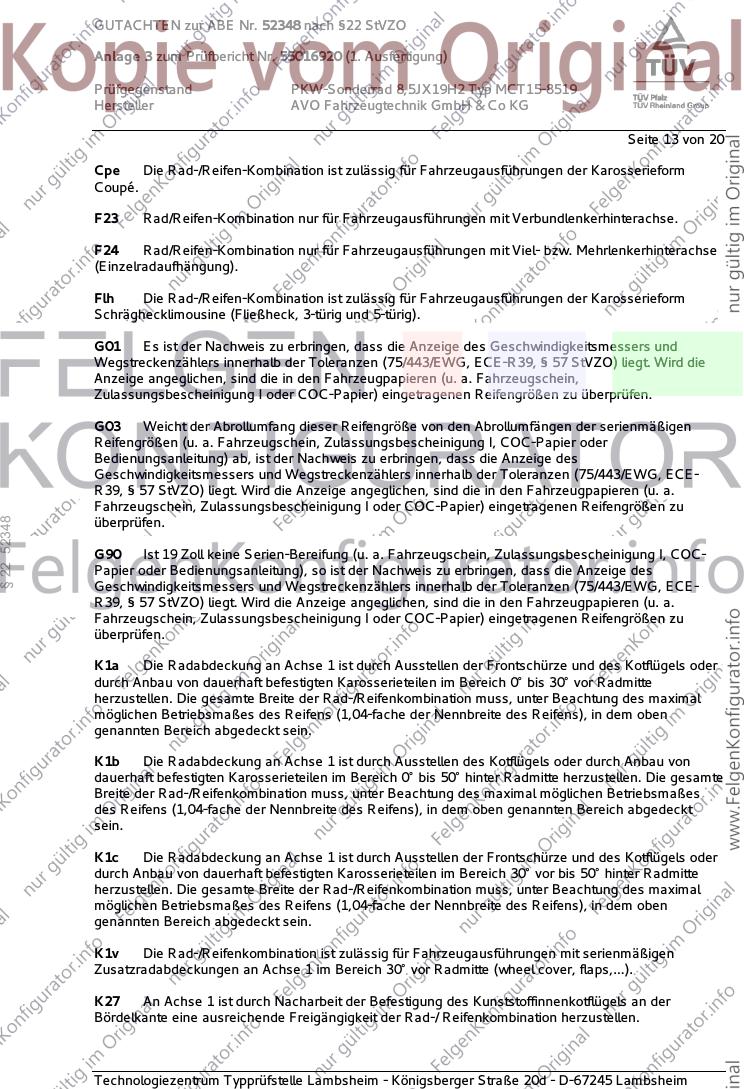

Seite 13 von 20
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
§ 22 52348
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

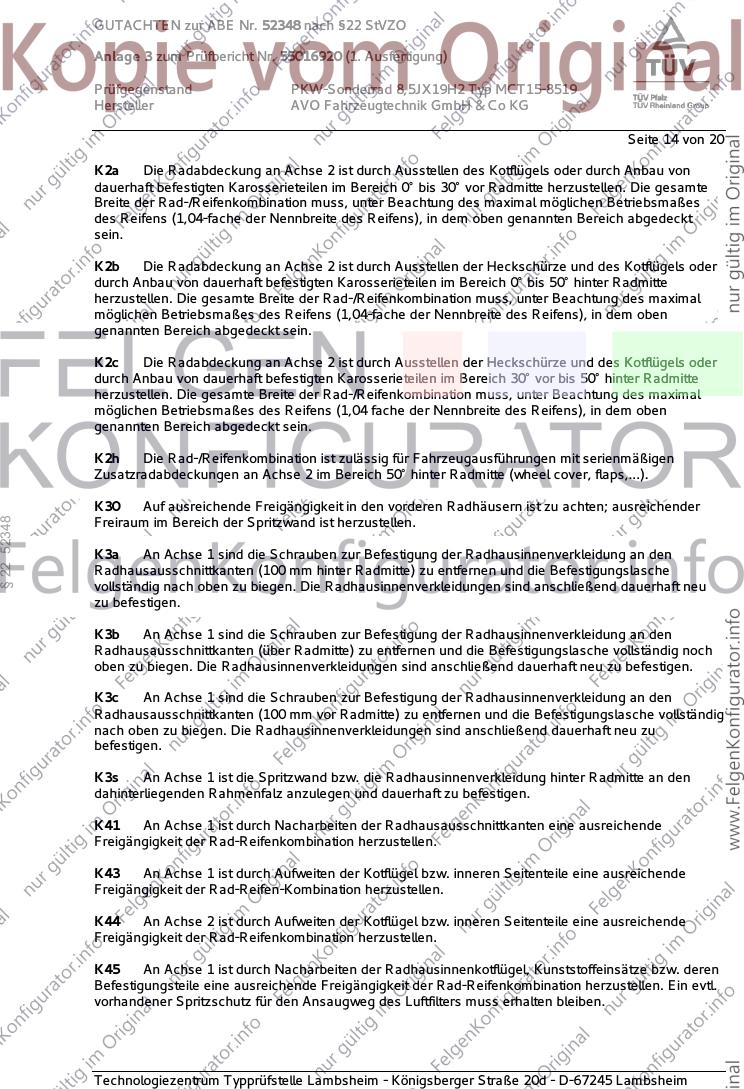

Seite 14 von 20
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
§ 22 52348
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 20
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 52348
Radmitte vollständig umzulegen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 20
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§ 22 52348
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 20
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
§ 22 52348
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 20
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 52348
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 20
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
§ 22 52348
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
V9A Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 255/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 20 von 20
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. April 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum Januar 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§ 22 52348
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. April 2020
Tufan 00342074.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52348 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55016920 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ MCT15-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q2 Quattro 110, 140 225/40R19 A12 A16 A22
GA 110, 140 235/35R19 T91 A56 KMV
e1*2007/46*1552*01-.. 110, 140 235/40R19 R92
- mit Zusatz- S03
Verbreiterungen
Audi Q3 (I) 88-162 225/40R19 A12 A16 A22
8U, 8U1 88-162 225/45R19 A57 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S02
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19
Audi Q3 (I) 88-162 225/40R19 A12 A16 A22
8U, 8U1 88-162 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S02
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi RS3 Limousine 294 235/35R19 A90 T91 A16 A22 A56
8V 294 255/30R19 A01 A12 K1a K1b K6g K8h T91 BnK Lim V9A
e1*2007/46*0608*03-.. S01
§ 22 52348
Audi RS3 Sportback 250 225/35R19 K4g K4i K6g R03 T88 A01 A12 A16
8P 250 235/35R19 K1a K1b K3b K4g K4i K5x K6g K8h A22 A56 AV9
e1*2007/46*0615*.. T91 Flh S01
250 255/30R19 K1c K3b K3s K5x R02 T91
Audi RS3 Sportback 270,294 235/35R19 K6g K8d T91 A01 A12 A16
8V 270,294 255/30R19 K1c K3c K5d K7d R02 T91 A22 A56 V9A
e1*2007/46*0608*01-.. Y85 S01
- incl. Facelift 2017
Audi S3 206-228 225/35R19 Cbo Lim T84 T88 A12 A16 A22
8V 206-228 235/30R19 A01 K1a K2b Lim T86 A56 F24 S01
e1*2007/46*0607*.. 206-228 235/35R19 A01 Cbo K1a K2b Lim
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 225/35R19 K1a K2b K3a K6g K8h T88 A01 A12 A16
8V 206-228 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h A22 A56 F24
e1*2007/46*0607*.. Flh S01
- incl. Facelift 2016
Audi SQ2 Quattro 221 225/40R19 M+S A12 A16 A22
GA 221 235/35R19 T91 A56 KMV S03
e1*2007/46* 221 235/40R19
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-155 225/35R19 T84 T88 A12 A16 A22
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 A01 K46 K56 V00 V19 S01
0369*00-16; 118-184 245/35R19 A01 K1a K46 K56
0374*00-01; 118-184 255/30R19 A01 K1a K1b K2b K44 K46 K56
0375*00 118-184 255/35R19 A01 K1a K1b K2b K44 K46 K56
118-200 235/35R19 A01 K46 K56 M+S
118-200 245/35R19 A01 K1a K46 K56 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
