GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 8017
Radgröße 8.0J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 OX15 8017 B3 / Ø66,6 - Ø57,1 5/112/57,1 30 750 2300
Kennzeichnungen
KBA-Nummer 51522
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 8017 (s.o.)
Radgröße 8.0J x 17 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560D
S02 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560D
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562D
S04 Schraube M14x1,5 Kegel 60° 120 27 RG.563
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 S4 253 215/50R17 K1c K2b K44 K46 M+S R09 R70 T93 A01 A12 A19
8E,8H,QB6 T95 A99 Car Cbo
e1*98/14,2001/116* 253 225/45R17 K1c K2b K44 K46 M+S T91 T93 Lim S01
0151,0177,0243*..
Audi A6 162-184 205/50R17 K1c M+S R70 T89 T93 A01 A12 A19
4B 81-142 205/50R17 K1c R70 T89 T93 A99 Au9 Car
e1*96/27, 98/14, 81-184 215/45R17 K1c T87 T88 T91 Lim V17 X27
2001/116*0051*.. 81-184 225/45R17 K1c K46 T90 T91 T93 S04
81-184 235/40R17 K1c K46 T90 T94
81-184 235/45R17 G40 K1c K46
81-184 245/40R17 K1c K2b K46 T91 T93
Audi A6 -/Avant 89-257 225/50R17 K1b K2b K44 K46 K56 T93 A01 A12 A19
4F, 4F1 89-257 235/45R17 K1b K2b T93 A99 Car Lim
e1*2001/116*0254*.., 89-257 245/45R17 K1b K2b K44 K46 K56 NBF V17 X27
e1*2001/116*0276*..; 89-257 255/45R17 K1c K2b K41 K44 K46 K56 S01
e13*2007/46*1080*..
Audi A6 Allroad 120-257 215/55R17 K42 K46 M+S R70 A01 A12 A19
4F, 4F1 120-257 225/55R17 K1a K2b K42 K46 A99 X28 S01
e1*2001/116*0254*..; 120-257 235/50R17 K1a K1b K2b K41 K42 K44 K46
e13*2007/46*1080*.. 120-257 245/50R17 K1c K2b K41 K42 K43 K44 K46
120-257 255/45R17 K1a K1b K2b K41 K42 K44 K46
Audi A6, S6 191-220 235/45R17 R37 T93 A12 A19 A99
4B 191-250 235/45R17 M+S R37 T93 R21 X27 S01
e1*96/27, 98/14, 191-250 255/40R17 M+S R09 R35
2001/116*0051*.. 191-250 255/40R17 R35
Audi Q3 (I) 88-162 215/60R17 A33 R70 A19 A57 A99
8U, 8U1 88-162 225/50R17 A01 A12 K1a K2b V00 V17 S02
e1*2007/46*0591*..; 88-162 225/55R17 A01 A12 K1a K2b
e13*2007/46*1163*.. 88-162 235/50R17 A01 A12 K1a K2b
88-162 235/55R17 A01 A12 K1a K2b
88-162 245/50R17 A01 A12 K1c K2b
88-162 255/45R17 A01 A12 K1a K2b
88-162 255/50R17 A01 A12 K1c K2b K6v
Audi Q3 (I) 88-162 215/60R17 A33 R70 A19 A57 A99
8U, 8U1 88-162 225/50R17 A12 KMV V00 V17
e1*2007/46*0591*..; 88-162 225/55R17 A12 S02
e13*2007/46*1163*.. 88-162 235/50R17 A12
- mit Radhaus- 88-162 235/55R17 A12
Verbreiterungen 88-162 245/50R17 A12
88-162 255/45R17 A12
88-162 255/50R17 A01 A12 K1c K2b K6v
Audi 110-169 215/65R17 K1a K1b K2b R70 A01 A12 A19
Q3, -/Sportback (II) 110-169 225/60R17 K1c K2b A57 A99 S02
F3 110-169 225/65R17 K1c K2b
e1*2007/46*1900*.. 110-169 235/60R17 K1c K2b
110-169 245/55R17 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 110-169 215/65R17 A13 R70 A19 A57 A99
Q3, -/Sportback (II) 110-169 225/60R17 A33 RQ3 S02
F3 110-169 225/65R17 A12
e1*2007/46*1900*.. 110-169 235/60R17 A12
- mit Radhaus- 110-169 245/55R17 A01 A12 K1c K2b
Verbreiterungen 110-169 255/55R17 A01 A12 K1c K2b K6w
Seat Alhambra 85-162 225/50R17 K1a K2c T94 T98 A01 A12 A19
7N 85-162 235/45R17 K2b T93 T94 T97 A57 A99 S02
e1*2007/46*0402*..; 85-162 245/45R17 K1a K2c T95 T99
e1*2007/46*0435*..
- incl- Facelift 2015
Seat Ateca 85, 110 215/55R17 K1c K2b R70 A01 A12 A19
5FP 85, 110 225/50R17 K1c K2b A58 A99 F23
e9*2007/46*6394*.. 85, 110 225/55R17 K1c K2b KMV V17 S02
- Frontantrieb 85, 110 235/50R17 K1c K2b K6v K8c
- mit Radhaus- 85, 110 235/55R17 G01 K1c K2b K6v K8c
Verbreiterungen 85, 110 245/45R17 K1c K2b K6v K8c
85, 110 255/45R17 K1c K2b K6v K8c
Seat Ateca 4drive 110, 140 215/55R17 K1c K2b R70 A01 A12 A19
5FP 110, 140 225/50R17 K1c K2b A56 A99 F24
e9*2007/46*6394*.. 110, 140 225/55R17 K1c K2b KMV S02
- mit Radhaus- 110, 140 235/50R17 K1c K2b K6v K8c
Verbreiterungen 110, 140 235/55R17 K1c K2b K6v K8c
110, 140 255/45R17 K1c K2b K6v K8c
Seat Exeo / Exeo ST 75-155 205/50R17 K1a K1b R37 R70 A01 A12 A19
3R, 3RN 75-155 215/45R17 K1a K1b R37 T87 T91 A58 A99 Car
e9*2001/116*0072*.., 75-155 225/45R17 K1a K1b Lim V17 S01
e9*2007/46*0011*.. 75-155 235/40R17 K1c K2b K3b K6g K8b
75-155 235/45R17 K1c K2b K3b K6g K8b
75-155 245/40R17 K1c K2b K3b K6g K8b
Seat Tarraco 110, 140 215/65R17 K1a K1b R70 A01 A12 A19
KN 110, 140 225/60R17 K1c A57 A99 S02
e9*2007/46*6666*.. 110, 140 225/65R17 K1c
110, 140 235/60R17 K1c K2b
110, 140 245/55R17 K1c K2a K2b K6w
Skoda Kodiaq 85-140 215/65R17 A33 R70 150 A19 A57 A99
NS 85-140 225/60R17 A12 150 S02
e8*2007/46*0249*.. 85-140 225/65R17 A12 150
- incl. Scout 85-140 235/60R17 A01 A12 K1a K2b 150
85-140 245/55R17 A01 A12 K1a K1b K2b 150
85-140 255/55R17 A01 A12 K1c K2b 150
85-176 215/65R17 A33 M+S R70 150
85-176 225/60R17 A12 M+S 150
85-176 225/65R17 A12 M+S 150
85-176 235/60R17 A01 A12 K1a K2b M+S 150
85-176 245/55R17 A01 A12 K1a K1b K2b M+S 150
85-176 255/55R17 A01 A12 K1c K2b M+S 150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda 81-135 205/50R17 K1a K1b M+S R70 A01 A12 A19
Octavia Scout (III) 81-135 205/55R17 K1a K1b M+S R70 A56 A99 Car
5E 81-135 225/45R17 K1a K1b M+S F24 S01
e11*2007/46* 81-135 225/50R17 K1c K4i K6g K6w K8e K9v
0243*00-19 81-135 235/45R17 K1a K1b
81-135 245/45R17 K1c K4i K6g K6w K8e K9v
81-135 255/45R17 K1c K3s K4i K6g K6w K8e K9v
Skoda 110-140 205/50R17 K1a K2b K4i K6h K6x K8r K9v M+S A01 A12 A19
Octavia Scout (III) R70 A56 A99 Car
5E 110-140 205/55R17 K1a K2b K4i K6h K6x K8r K9v M+S F24 S01
e11*2007/46* R70
0243*21-26; 110-140 225/45R17 K1a K2b K4i K6h K6x K8r K9v M+S
e8*2007/46*0318*.. 110-140 225/50R17 K1c K2c K4i K6h K6x K8r K9v
ab Facelift 2017 110-140 235/45R17 K1a K1b K2b K4i K6h K6x K8r K9v
110-140 245/45R17 K1c K2c K4i K6h K6x K8r K9v
110-140 255/45R17 K1c K2c K3s K4i K6h K6x K8r K9v
Skoda Superb (II) 77-147 205/50R17 K2b K41 K44 K46 R70 T93 A01 A12 A19
3T 77-191 205/50R17 K2b K41 K44 K46 M+S R70 T93 A99 Car K1c
e11*2001/116* 77-191 225/45R17 K2b K41 K44 K46 T94 K27 K56 Lim
0326*00-31; 77-191 235/45R17 K2c K41 K44 K46 V17 S01
e11*2007/46* 77-191 245/40R17 K2c K44 K46 R03 T95
0014*00-21
Skoda Superb (III) 88-206 215/55R17 K1b K2b K4i K6g K6i K8e R70 A01 A12 A19
3T 88-206 225/50R17 K1c K2c K3f K4i K5d K6g K6i K8e A57 A99 Car
e11*2001/116* 88-206 235/50R17 K1c K2c K3d K3f K4i K5d K6h K6i Lim V00 V17
0326*32-45; K8m S02
e11*2007/46* 88-206 245/45R17 K1c K2c K3d K3f K4i K5d K6h K6i
0014*22-..; K8m
e8*2007/46*0317*.. 88-206 255/45R17 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s
Skoda Yeti 77-125 225/45R17 K1c K2a K2b T90 T91 T93 A01 A12 A19
5L 77-125 235/45R17 K1c K2c A57 A99 S01
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Arteon 110-206 215/55R17 M+S R70 A12 A19 A57
3H 110-206 225/50R17 A01 K1a K2b A99 S02
e1*2007/46*1725*.. 110-206 225/55R17 A01 K1a K2b
110-206 235/50R17 A01 K1c K2b K5b K8d
110-206 245/50R17 A01 K1c K2c K5b K7d K8m
110-206 255/45R17 A01 K1c K2b K5b K8d
VW Beetle, /Cabrio (II) 77-162 215/55R17 K1c K2a K2b K3a K3c K5c R70 A01 A12 A19
16 77-162 225/50R17 K1c K2c K3a K3c K4v K5c K6d A58 A99 Cbo
e1*2007/46*0539*.. 77-162 235/45R17 K1c K2a K2b K3a K3c K5c Flh S01
VW Bus (T4) 50-103 225/55R17 G01 K1c K2c K41 K42 K44 T01 T97 A01 A12 A19
7DB 150 A99 K34 V17
e1*96/79*0067*.., 50-103 235/45R17 K1c K2b K41 K42 K44 R70 T94 T97 S03
e1*98/14*0067*.. 150
50-103 235/50R17 K1c K2c K41 K42 K44 T00 T96 150
50-103 245/45R17 K1c K2c K41 K42 K44 T95 T99 150
50-103 255/45R17 K1c K2c K41 K42 K44 T02 T98 150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus (T4), 44-81 225/55R17 G01 K1a K41 T01 T97 150 A01 A12 A19
Transporter 44-81 235/45R17 K1a R70 T93 T94 T97 150 A99 K34 K42
70X0.., 70X1.. 44-81 235/50R17 K1a K41 T00 T96 150 S03
F514, 519, 521, 576, 44-81 245/45R17 K1c K2b T95 T99 150
F657, G206,213-214,
G284, 340, 461-462
VW Bus (T4), 50-103 225/55R17 G01 K41 K44 T01 T97 150 A01 A12 A19
Transporter 50-103 235/45R17 K41 K44 R70 T93 T94 T97 150 A99 K1c K2c
70X02.., 70X12.. 50-103 235/50R17 K41 K44 T00 T96 150 K34 K42 V17
H297-300, 304, 306, 50-103 245/45R17 K41 K44 T95 T99 150 S03
H322-327 50-103 255/45R17 K41 K44 T02 T98 150
VW Bus (T4), 50-103 225/55R17 G01 K1c K2c K41 K42 K44 T01 T97 A01 A12 A19
Transporter 150 A99 K34 V17
7DW, 7DWA 50-103 235/45R17 K1c K2b K41 K42 K44 R70 T97 150 S03
e1*96/79, 98/14* 50-103 235/50R17 K1c K2c K41 K42 K44 T00 150
0066,0120*.. 50-103 245/45R17 K1c K2c K41 K42 K44 T99 150
50-103 255/45R17 K1c K2c K41 K42 K44 T02 T98 150
VW Cross Touran (I) 75-130 215/50R17 K1c R02 R70 A01 A12 A19
1T, 1t 75-130 215/50R17 K2b M+S R03 R70 A99 KMV V17
e1*2001/116* 75-130 225/45R17 K1c M+S S01
0211*00-35; 75-130 235/45R17 K1c K2b
e1*2007/46* 75-130 245/45R17 K1c K2b K30 K42
0357*00-13; 0506*..
- incl. Facelift 2011
VW Golf (VII) Alltrack 81-135 205/50R17 K1c K2b K3b K6h K6i K6x K8m R70 A01 A12 A19
AUV 81-135 205/55R17 K1c K2b K3b K6h K6i K6x K8m R70 A56 A99 Car
e1*2007/46*0627*.. 81-135 225/45R17 K1c K2b K3b K6h K6i K6x K8m F24 KMV S01
- incl. Facelift 2017 81-135 235/45R17 K1c K2b K3b K6h K6i K6y K8s
VW Passat (VII) 103-155 225/45R17 K6h K6w K8h M+S T91 T94 A01 A12 A19
Alltrack 103-155 225/50R17 K1a K1b K2b K5d K5w K6h K6y K8m A56 A99 Car
3C, 3c 103-155 235/45R17 K6h K6y K8h KMV S01
e1*2001/116* 103-155 245/45R17 K1a K1b K2b K5d K5w K6h K6y K8m
0307*24-36; 103-155 255/45R17 K1c K2b K5d K5x K6h K6y K8s
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-206 215/55R17 K1c K2b K8h R70 A01 A12 A19
3C 88-206 225/50R17 K1c K2c K4i K6i K8m A57 A99 Car
e1*2001/116* 88-206 235/50R17 K1c K2c K3c K4i K6g K6i K8s Lim NoP V00
0307*37-.. 88-206 245/45R17 K1c K2c K3c K4i K6i K8m V17 VoA S02
- Limousine / Variant 88-206 255/45R17 K1c K2c K3c K4i K5d K6g K6i K8s
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Phaeton 165-246 235/55R17 A01 K1a K1b T97 T99 150 A12 A19 A99
3D, 3d 165-246 245/50R17 A01 K1c K2b 150 B03 BnK Lim
e1*98/14*0189*..; S01
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-155 205/50R17 A01 K1a K2b R70 A12 A19 A58
13 90-155 215/45R17 A99 Cpe S01
e1*2001/116*0471*.. 90-162 205/50R17 A01 K1a K2b M+S R70
- incl. Facelift 2015 90-162 215/45R17 M+S
90-162 225/45R17 A01 K1a K2b
90-162 235/45R17 A01 K1a K1b K2b
VW Scirocco R 188-206 205/50R17 A01 K1a K2b M+S R70 A12 A19 A58
13 188-206 215/45R17 M+S A99 Cpe S01
e1*2001/116*0471*.. 188-206 225/45R17 A01 K1a K2b
- incl. Facelift 2015 188-206 235/45R17 A01 K1a K1b K2b
VW Sharan 85-162 225/50R17 K1a K2c T94 T98 A01 A12 A19
7N 85-162 235/45R17 K2b T93 T94 T97 A57 A99 S02
e1*2007/46*0401*..; 85-162 245/45R17 K1a K2c T95 T99
e1*2007/46*0434*..
- incl, Facelift 2015
VW T-ROC 85-140 215/55R17 K1c K2b R70 A01 A12 A19
A1 85-140 225/50R17 K1c K2c K6w A57 A99 S02
e13*2007/46*1845*.. 85-140 245/45R17 K1c K2c K6w
VW Tiguan (I) 81-155 225/55R17 A12 A19 A57
5N 81-155 235/55R17 A99 KMV S02
e1*2001/116* 81-155 245/50R17 A01 K42
0450*00-23; 81-155 245/50R17 Z19
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/55R17 K1c K2b A01 A12 A19
5N 81-155 235/55R17 K1c K2b A57 A99 S02
e1*2001/116* 81-155 245/50R17 K1c K2b K42
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/55R17 K1c K2b A01 A12 A19
5N 81-155 235/55R17 K1c K2c A57 A99 S02
e1*2001/116* 81-155 245/50R17 K1c K2c K42
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 215/65R17 R70 A12 A19 A57
5N 85-176 225/60R17 A01 K1a K1b K2b A99 KOV S02
e1*2001/116* 85-176 225/65R17 A01 K1a K1b K2b
0450*24-..; 85-176 235/60R17 A01 K1c K2b
e1*2007/46* 85-176 245/55R17 A01 K1c K2a K2b
0487*15-.. 85-176 255/55R17 A01 K1c K2c K6w
- ab Modell 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) 110-176 215/65R17 R70 A12 A19 A57
Allspace 110-176 225/60R17 A01 K1a K1b K2b A99 KOV S02
5N 110-176 225/65R17 A01 K1a K1b K2b
e1*2001/116* 110-176 235/60R17 A01 K1c K2b
0450*31-.. 110-176 245/55R17 A01 K1c K2a K2b
110-176 255/55R17 A01 K1c K2c K6w
VW Tiguan (II) 110-176 215/65R17 R70 A12 A19 A57
Allspace R-Line 110-176 225/60R17 A99 KMV S02
5N 110-176 225/65R17
e1*2001/116* 110-176 235/60R17
0450*31-.. 110-176 245/55R17
- mit Radhaus- 110-176 255/55R17 A01 K1a K1b K2b K6w
Verbreiterungen
VW Tiguan (II) R-Line 85-176 215/65R17 R70 A12 A19 A57
5N 85-176 225/60R17 A99 KMV S02
e1*2001/116* 85-176 225/65R17
0450*24-..; 85-176 235/60R17
e1*2007/46* 85-176 245/55R17
0487*15-.. 85-176 255/55R17 A01 K1a K1b K2b K6w
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 16
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 9 von 16
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 10 von 16
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 11 von 16
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

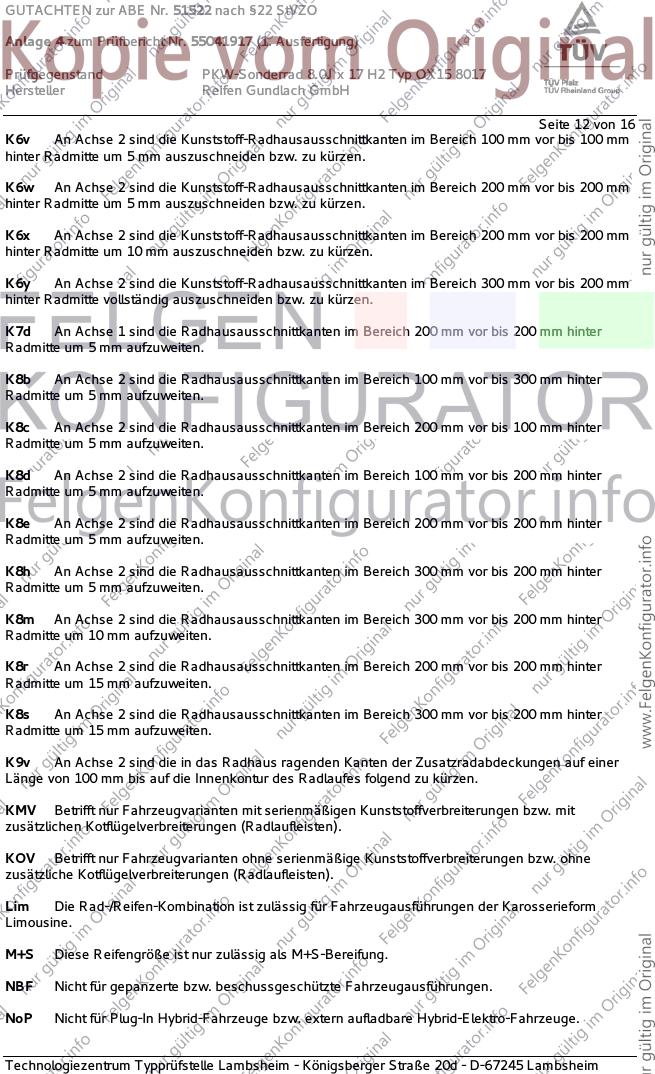

Seite 12 von 16
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

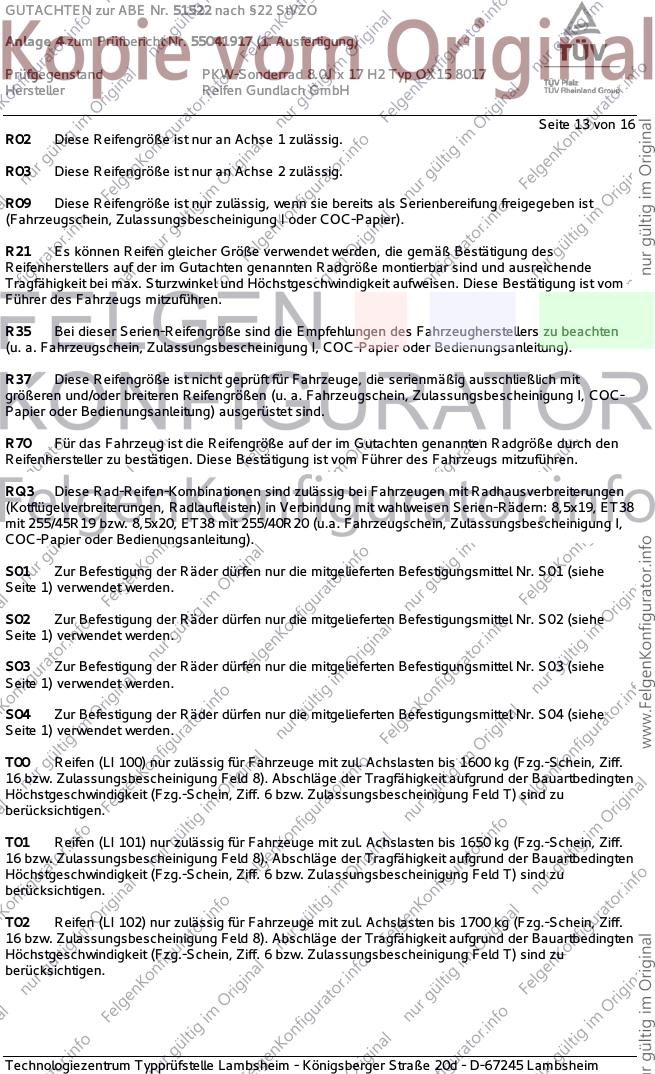

Seite 13 von 16
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

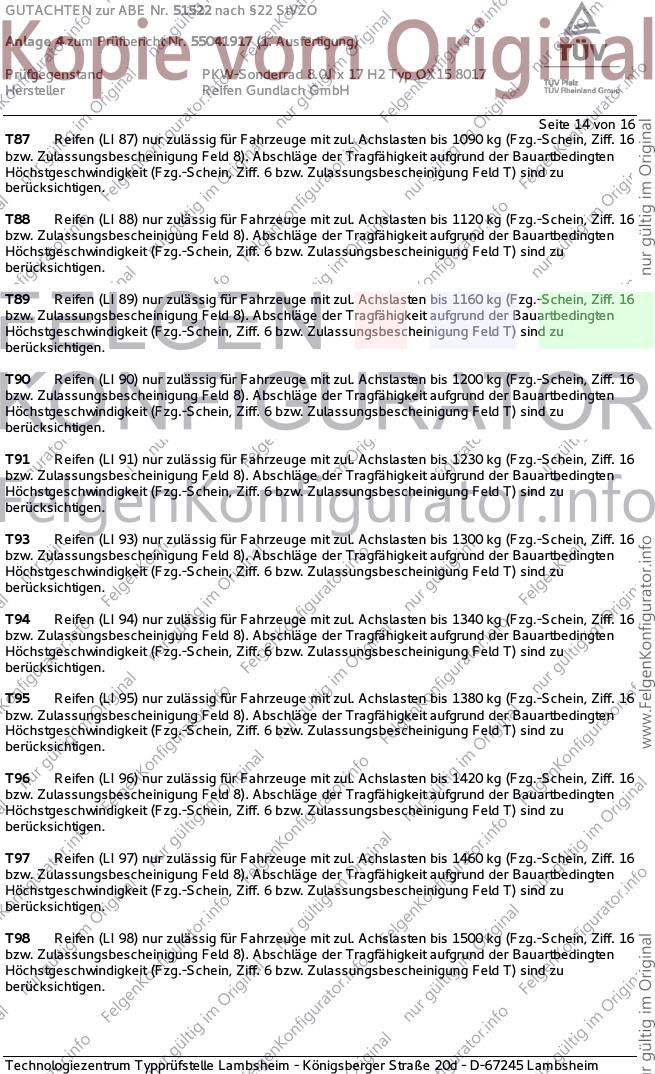

Seite 14 von 16
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

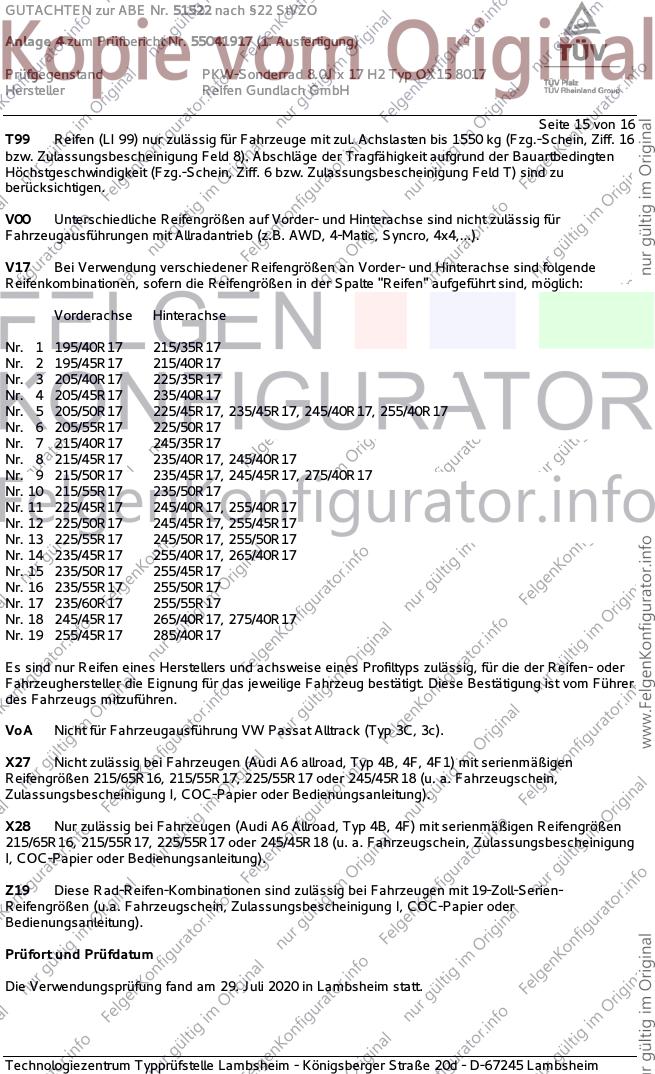

Seite 15 von 16
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Juli 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55041917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

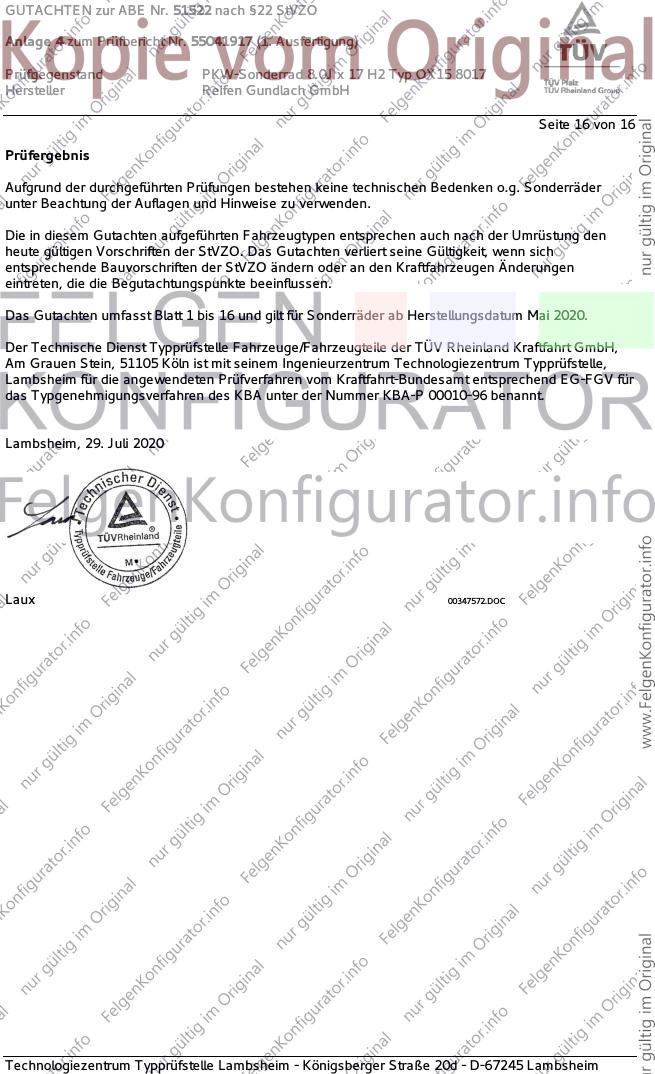

Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Mai 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Juli 2020
Laux 00347572.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
