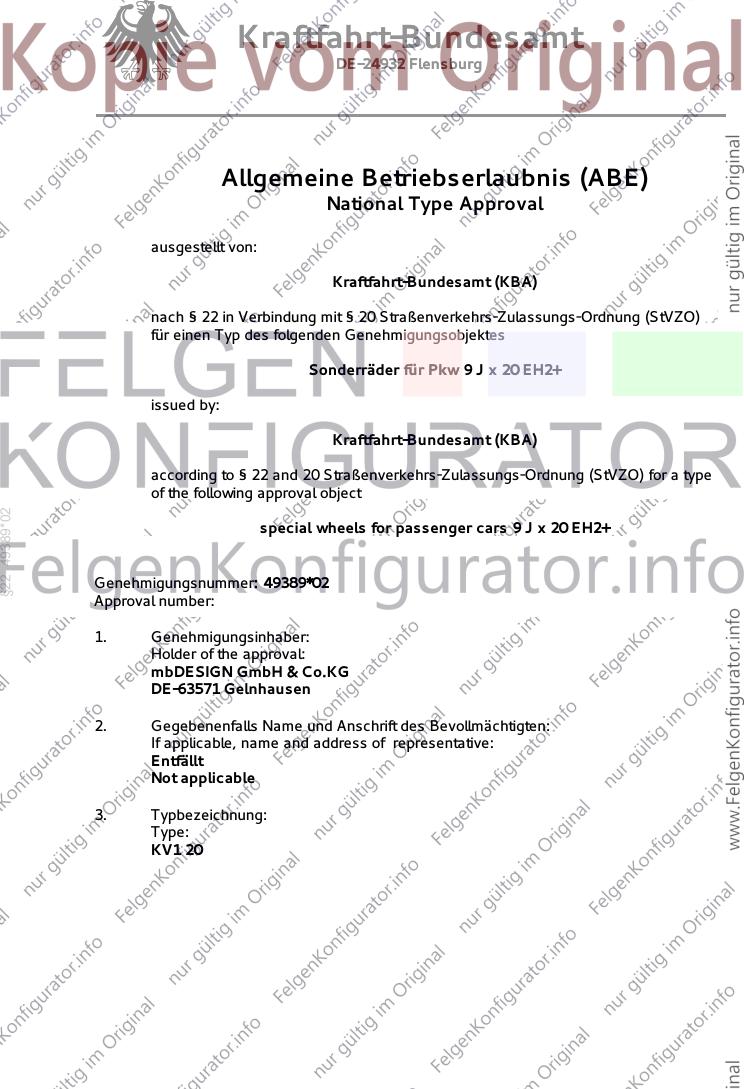

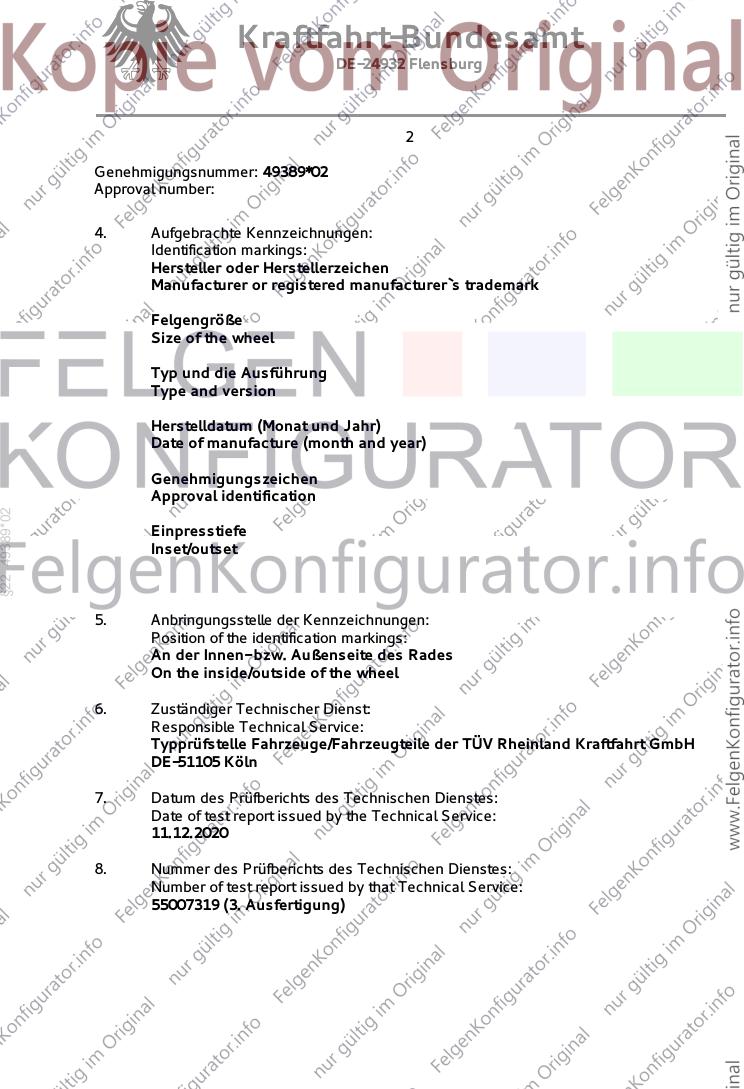

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 49389*02
special wheels for passenger cars 9 J x 20 EH2+
Genehmigungsnummer: 49389*02
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
mbDESIGN GmbH & Co.KG
DE-63571 Gelnhausen
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
KV1 20
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 49389*02
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 49389*02
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
11.12.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55007319 (3. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 49389*02
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
18 - 28 1. Ausfertigung
1 - 5, 11, 12, 14, 16 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 49389*02
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 49389*02
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 26.01.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 49389*02
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

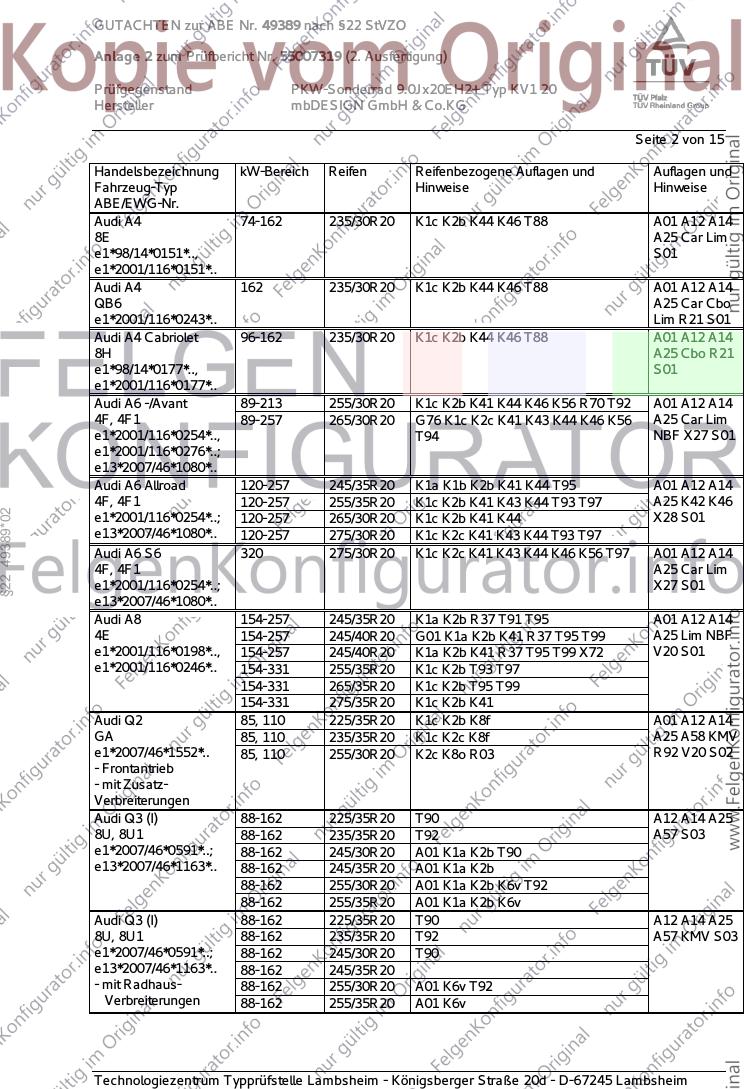

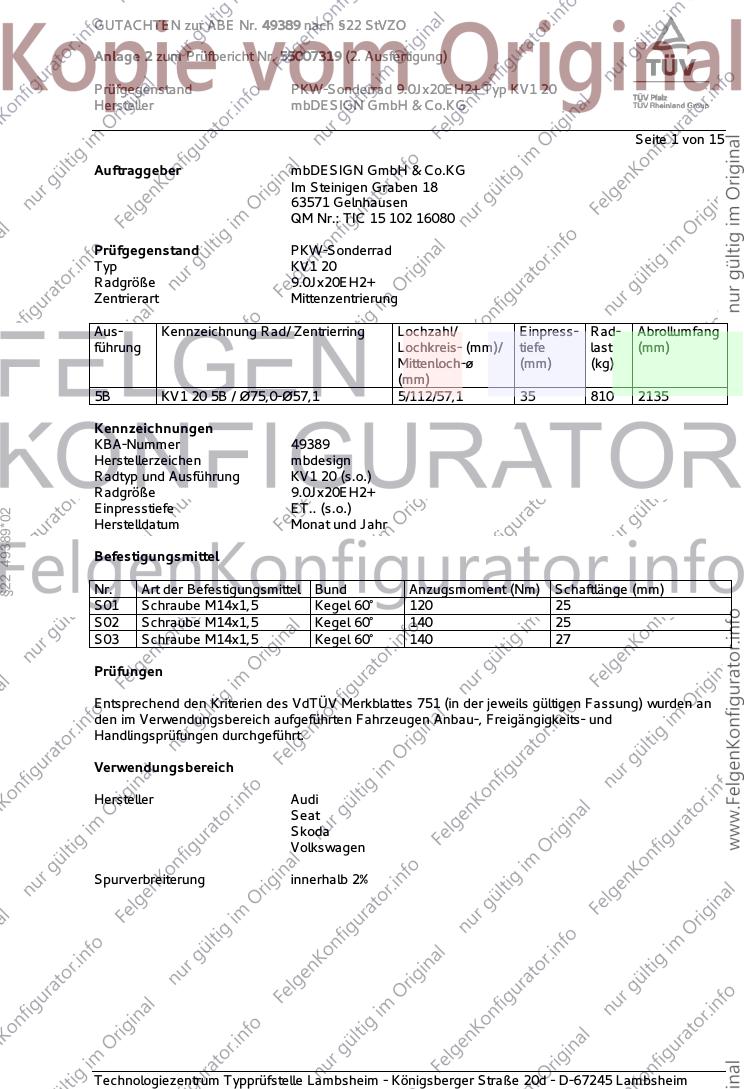

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 15
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Typ KV1 20
Radgröße 9.0Jx20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5B KV1 20 5B / Ø75,0-Ø57,1 5/112/57,1 35 810 2135
Kennzeichnungen
KBA-Nummer 49389
Herstellerzeichen mbdesign
Radtyp und Ausführung KV1 20 (s.o.)
Radgröße 9.0Jx20EH2+
Einpresstiefe ET.. (s.o.)
§22 49389*02
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 25
S02 Schraube M14x1,5 Kegel 60° 140 25
S03 Schraube M14x1,5 Kegel 60° 140 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-162 235/30R20 K1c K2b K44 K46 T88 A01 A12 A14
8E A25 Car Lim
e1*98/14*0151*.., S01
e1*2001/116*0151*..
Audi A4 162 235/30R20 K1c K2b K44 K46 T88 A01 A12 A14
QB6 A25 Car Cbo
e1*2001/116*0243*.. Lim R21 S01
Audi A4 Cabriolet 96-162 235/30R20 K1c K2b K44 K46 T88 A01 A12 A14
8H A25 Cbo R21
e1*98/14*0177*.., S01
e1*2001/116*0177*..
Audi A6 -/Avant 89-213 255/30R20 K1c K2b K41 K44 K46 K56 R70 T92 A01 A12 A14
4F, 4F1 89-257 265/30R20 G76 K1c K2c K41 K43 K44 K46 K56 A25 Car Lim
e1*2001/116*0254*.., T94 NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K1a K1b K2b K41 K44 T95 A01 A12 A14
4F, 4F1 120-257 255/35R20 K1c K2b K41 K43 K44 T93 T97 A25 K42 K46
§22 49389*02
e1*2001/116*0254*..; 120-257 265/30R20 K1c K2b K41 K44 X28 S01
e13*2007/46*1080*.. 120-257 275/30R20 K1c K2c K41 K43 K44 T93 T97
Audi A6 S6 320 275/30R20 K1c K2c K41 K43 K44 K46 K56 T97 A01 A12 A14
4F, 4F1 A25 Car Lim
e1*2001/116*0254*..; X27 S01
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 K1a K2b R37 T91 T95 A01 A12 A14
4E 154-257 245/40R20 G01 K1a K2b K41 R37 T95 T99 A25 Lim NBF
e1*2001/116*0198*.., 154-257 245/40R20 K1a K2b K41 R37 T95 T99 X72 V20 S01
e1*2001/116*0246*.. 154-331 255/35R20 K1c K2b T93 T97
154-331 265/35R20 K1c K2b T95 T99
154-331 275/35R20 K1c K2b K41
Audi Q2 85, 110 225/35R20 K1c K2b K8f A01 A12 A14
GA 85, 110 235/35R20 K1c K2c K8f A25 A58 KMV
e1*2007/46*1552*.. 85, 110 255/30R20 K2c K8o R03 R92 V20 S02
- Frontantrieb
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A25
8U, 8U1 88-162 235/35R20 T92 A57 S03
e1*2007/46*0591*..; 88-162 245/30R20 A01 K1a K2b T90
e13*2007/46*1163*.. 88-162 245/35R20 A01 K1a K2b
88-162 255/30R20 A01 K1a K2b K6v T92
88-162 255/35R20 A01 K1a K2b K6v
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A25
8U, 8U1 88-162 235/35R20 T92 A57 KMV S03
e1*2007/46*0591*..; 88-162 245/30R20 T90
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus- 88-162 255/30R20 A01 K6v T92
Verbreiterungen 88-162 255/35R20 A01 K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3, -/Sportback 110-169 235/40R20 K1a K1b K2b A01 A12 A14
(II) 110-169 235/45R20 K1a K1b K2b A25 A57 S03
F3 110-169 245/40R20 K1c K2b
e1*2007/46*1900*.. 110-169 255/40R20 K1c K2b
Audi Q3, -/Sportback 110-169 235/40R20 A12 A14 A25
(II) 110-169 235/45R20 A57 RQ3 S03
F3 110-169 245/40R20
e1*2007/46*1900*.. 110-169 255/40R20
- mit Radhaus-
Verbreiterungen
Audi TT (II) 118-200 245/30R20 K1c K2b K41 K44 K46 K56 A01 A12 A14
8J 118-200 255/30R20 K1c K2c K41 K43 K44 K46 K56 A25 A57 Cbo
e1*2001/116* Cpe S01
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 180 245/30R20 K1c K2b K5d K6h K6i K8c A01 A12 A14
8J 180 255/30R20 K1c K2c K5d K6h K6i K8o A25 A57 Cbo
§22 49389*02
e1*2001/116* Cpe S01
0369*31-..
ab Facelift 2018 (8S)
Audi TT (III) 132-169 245/30R20 K1c K2b K5d K6h K6i K8c A01 A12 A14
8J 132-169 255/30R20 K1c K2c K5d K6h K6i K8o A25 A57 Cbo
e1*2001/116* Cpe S01
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TT RS (II) 250, 265 245/30R20 K1c K2b K41 K44 K46 K56 A01 A12 A14
8J 250, 265 255/30R20 K1c K2c K41 K43 K44 K46 K56 A25 A56 Cbo
e1*2001/116* Cpe S01
0369*00-16
Audi TTS (III) 210-228 245/30R20 K1c K2b K5d K6h K6i K8c A01 A12 A14
8J 210-228 255/30R20 K1c K2c K5d K6h K6i K8o A25 A56 Cbo
e1*2001/116* Cpe S01
0369*18-..
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Ateca 85, 110 225/35R20 K1c K2b A01 A12 A14
5FP 85, 110 235/35R20 K1c K2b K6v K8c A25 A58 F23
e9*2007/46*6394*.. 85, 110 245/30R20 K1c K2b K6v K8c KMV S02
- Frontantrieb 85, 110 245/35R20 K1c K2b K6v K8c
- mit Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/35R20 K1c K2b T90 A01 A12 A14
5FP 110, 140 235/35R20 K1c K2b A25 A56 F24
e9*2007/46*6394*.. 110, 140 245/35R20 K1c K2b K6v K8c KMV S02
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Ateca 221 225/35R20 K1c K2b A01 A12 A14
5FP 221 235/35R20 K1c K2b A25 A56 F24
e9*2007/46*6394*11-.. 221 245/35R20 K1c K2b K6v K8d S02
Seat Leon X-Perience 81-135 225/35R20 K1c K2b K3c K3f K5b K5w K6h K6i A01 A12 A14
5F K6j K6y K8m A25 A56 Car
e9*2007/46*0094*.. F24 KMV S01
Seat Leon X-Perience 81-92 225/35R20 K1c K2b K3c K3f K5b K5w K6h K6i A01 A12 A14
5F K6j K6y K8m A25 A58 Car
e9*2007/46*0094*.. F23 KMV S01
Seat Tarraco 110-147 235/40R20 K1a K1b T96 A01 A12 A14
KN 110-147 235/45R20 K1a K1b T00 T96 A25 A57 NoP
e9*2007/46*6666*.. 110-147 245/40R20 K1c K6w T95 T99 S02
- ohne FR-Line 110-147 255/40R20 K1c K2b K6w T01 T97
Skoda Kodiaq 85-176 235/40R20 T96 A12 A14 A25
NS 85-176 235/45R20 A57 S02
e8*2007/46*0249*.. 85-176 245/40R20 T95 T99
- incl. Scout 85-176 255/40R20 A01 K1a K2b
Skoda Octavia Scout 81-135 245/30R20 K1c K3s K4i K6g K6w K8e K9v T89 A01 A12 A14
§22 49389*02
(III) A25 A56 Car
5E F24 S01
e11*2007/46*
0243*00-19
Skoda Octavia Scout 110-140 245/30R20 K1c K2c K3s K4i K6h K6x K8r K9v A01 A12 A14
(III) T90 A25 A56 Car
5E F24 S01
e11*2007/46*
0243*21-26;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (III) 88-162 265/30R20 K2c K4i K6h K6i K8s R03 A01 A12 A14
3T 88-206 225/35R20 K1b K2b K4i K6g K6i K8e T90 A25 A57 Car
e11*2001/116* 88-206 235/35R20 K1b K2b K3f K4i K5d K6g K6i K8e Lim V00 V20
0326*32-45; T88 T92 S02
e11*2007/46* 88-206 245/30R20 K1c K2b K3d K3f K4i K5d K6h K6i
0014*22-..; K8m T90
e8*2007/46*0317*.. 88-206 255/30R20 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s T88 T92
VW Arteon 110-206 245/30R20 K1a K2b T90 A01 A12 A14
3H 110-206 245/35R20 K1a K2b A25 A57 S02
e1*2007/46*1725*.. 110-206 255/30R20 K1c K2b K5b K8d T88 T92
110-206 255/35R20 K1c K2b K5b K8d
110-206 265/30R20 K1c K2c K5b K7d K8m T94
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG

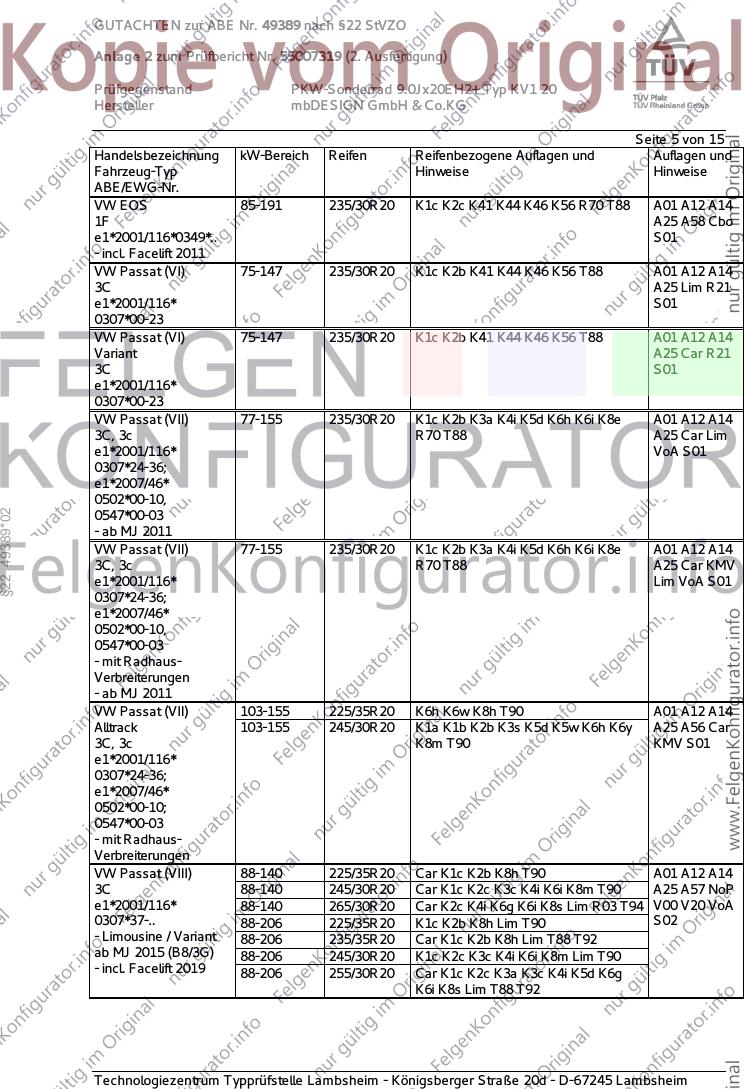

Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-191 235/30R20 K1c K2c K41 K44 K46 K56 R70 T88 A01 A12 A14
1F A25 A58 Cbo
e1*2001/116*0349*.. S01
- incl. Facelift 2011
VW Passat (VI) 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A12 A14
3C A25 Lim R21
e1*2001/116* S01
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A12 A14
Variant A25 Car R21
3C S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c R70 T88 A25 Car Lim
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
§22 49389*02
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c R70 T88 A25 Car KMV
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VII) 103-155 225/35R20 K6h K6w K8h T90 A01 A12 A14
Alltrack 103-155 245/30R20 K1a K1b K2b K3s K5d K5w K6h K6y A25 A56 Car
3C, 3c K8m T90 KMV S01
e1*2001/116*
0307*24-36;
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-140 225/35R20 Car K1c K2b K8h T90 A01 A12 A14
3C 88-140 245/30R20 Car K1c K2c K3c K4i K6i K8m T90 A25 A57 NoP
e1*2001/116* 88-140 265/30R20 Car K2c K4i K6g K6i K8s Lim R03 T94 V00 V20 VoA
0307*37-.. 88-206 225/35R20 K1c K2b K8h Lim T90 S02
- Limousine / Variant 88-206 235/35R20 Car K1c K2b K8h Lim T88 T92
ab MJ 2015 (B8/3G) 88-206 245/30R20 K1c K2c K3c K4i K6i K8m Lim T90
- incl. Facelift 2019 88-206 255/30R20 Car K1c K2c K3a K3c K4i K5d K6g
K6i K8s Lim T88 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG

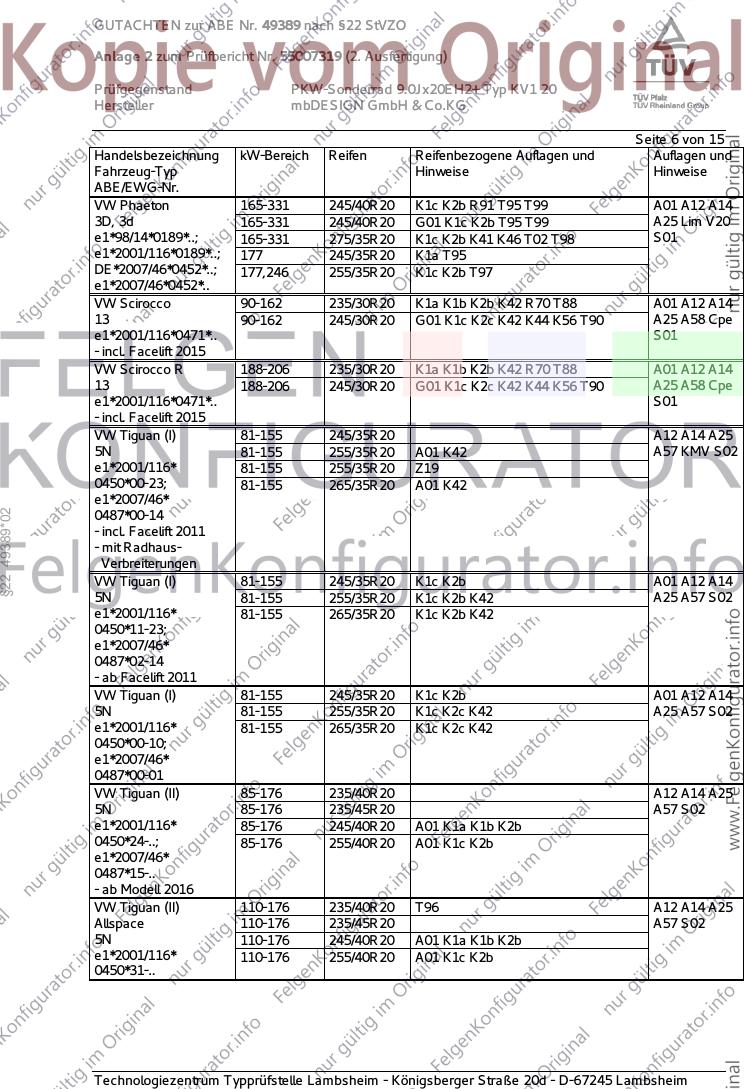

Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-331 245/40R20 K1c K2b R91 T95 T99 A01 A12 A14
3D, 3d 165-331 245/40R20 G01 K1c K2b T95 T99 A25 Lim V20
e1*98/14*0189*..; 165-331 275/35R20 K1c K2b K41 K46 T02 T98 S01
e1*2001/116*0189*..; 177 245/35R20 K1a T95
DE*2007/46*0452*..; 177,246 255/35R20 K1c K2b T97
e1*2007/46*0452*..
VW Scirocco 90-162 235/30R20 K1a K1b K2b K42 R70 T88 A01 A12 A14
13 90-162 245/30R20 G01 K1c K2c K42 K44 K56 T90 A25 A58 Cpe
e1*2001/116*0471*.. S01
- incl. Facelift 2015
VW Scirocco R 188-206 235/30R20 K1a K1b K2b K42 R70 T88 A01 A12 A14
13 188-206 245/30R20 G01 K1c K2c K42 K44 K56 T90 A25 A58 Cpe
e1*2001/116*0471*.. S01
- incl. Facelift 2015
VW Tiguan (I) 81-155 245/35R20 A12 A14 A25
5N 81-155 255/35R20 A01 K42 A57 KMV S02
e1*2001/116* 81-155 255/35R20 Z19
0450*00-23; 81-155 265/35R20 A01 K42
e1*2007/46*
§22 49389*02
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2b K42 A25 A57 S02
e1*2001/116* 81-155 265/35R20 K1c K2b K42
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 245/35R20 K1c K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2c K42 A25 A57 S02
e1*2001/116* 81-155 265/35R20 K1c K2c K42
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/40R20 A12 A14 A25
5N 85-176 235/45R20 A57 S02
e1*2001/116* 85-176 245/40R20 A01 K1a K1b K2b
0450*24-..; 85-176 255/40R20 A01 K1c K2b
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 235/40R20 T96 A12 A14 A25
Allspace 110-176 235/45R20 A57 S02
5N 110-176 245/40R20 A01 K1a K1b K2b
e1*2001/116* 110-176 255/40R20 A01 K1c K2b
0450*31-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

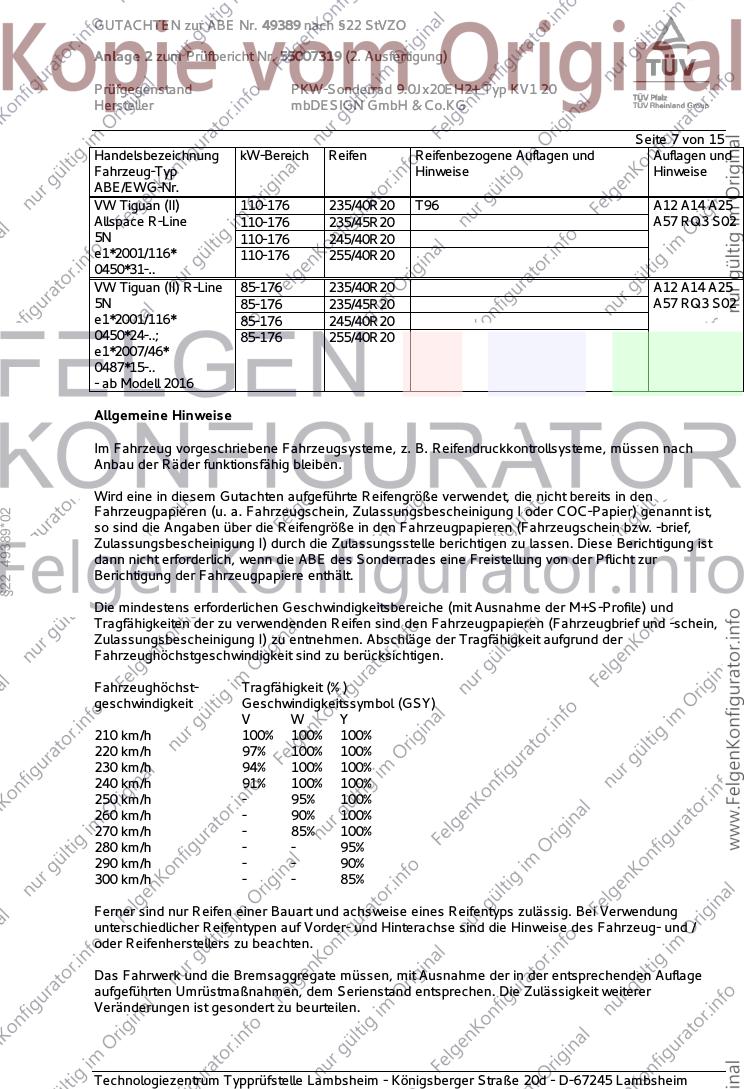

VW Tiguan (II) 110-176 235/40R20 T96 A12 A14 A25
Allspace R-Line 110-176 235/45R20 A57 RQ3 S02
5N 110-176 245/40R20
e1*2001/116* 110-176 255/40R20
0450*31-..
VW Tiguan (II) R-Line 85-176 235/40R20 A12 A14 A25
5N 85-176 235/45R20 A57 RQ3 S02
e1*2001/116* 85-176 245/40R20
0450*24-..; 85-176 255/40R20
e1*2007/46*
0487*15-..
- ab Modell 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
§22 49389*02
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG

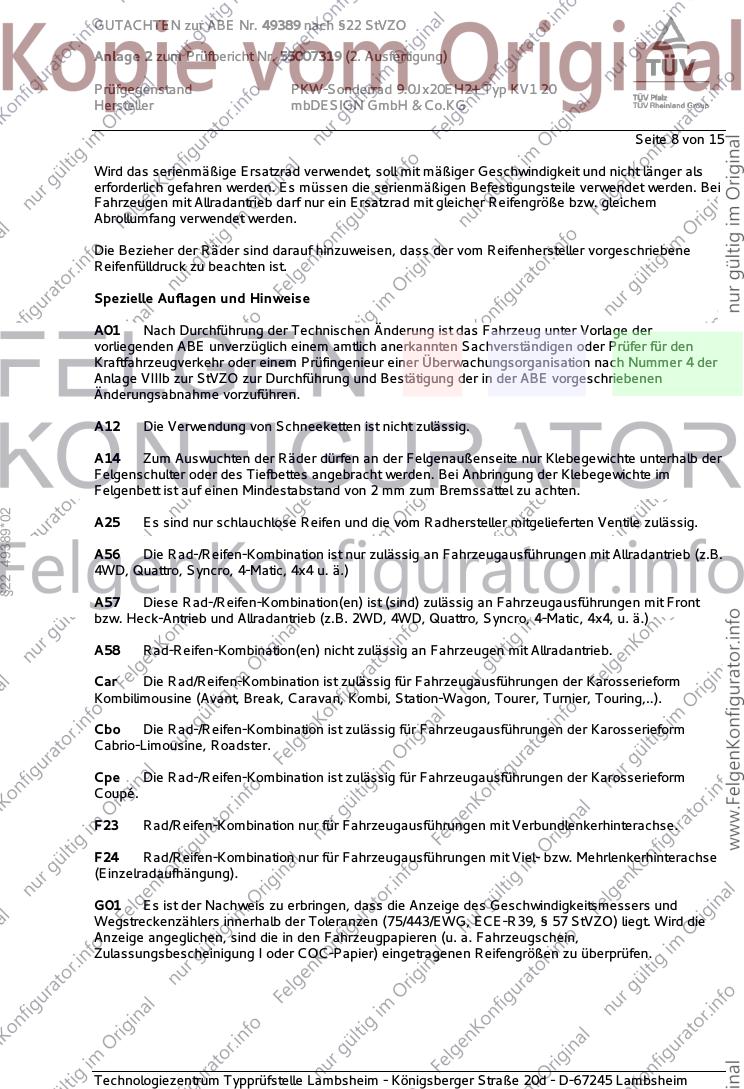

Seite 8 von 15
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
§22 49389*02
A25 Es sind nur schlauchlose Reifen und die vom Radhersteller mitgelieferten Ventile zulässig.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG

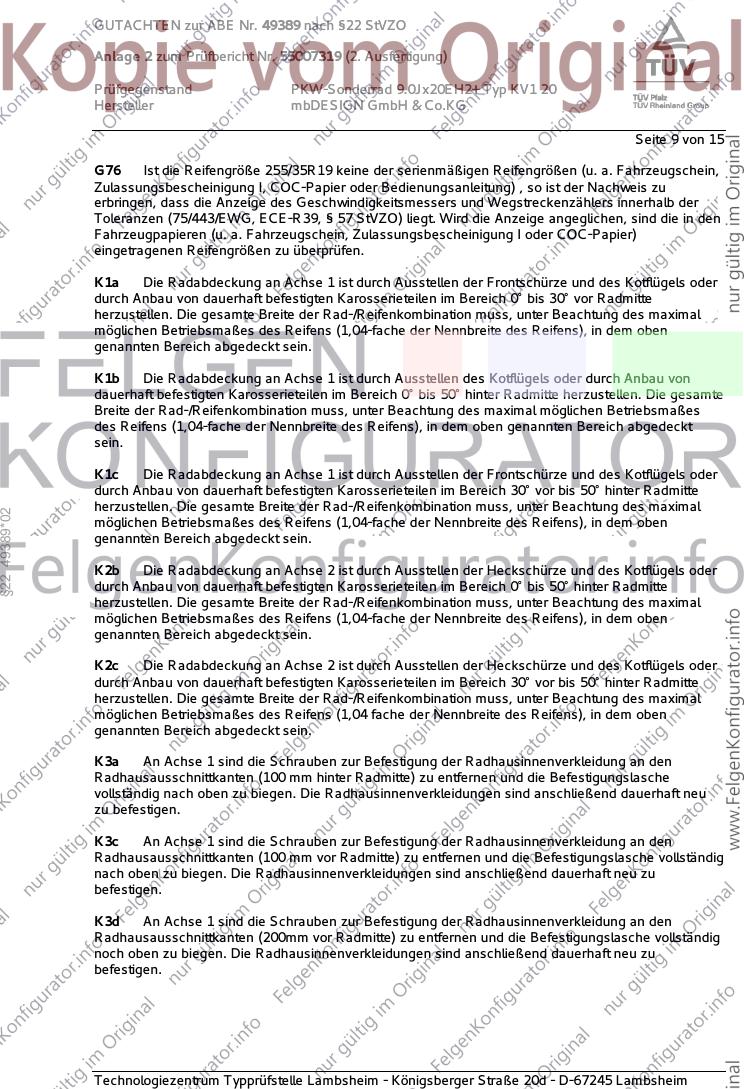

Seite 9 von 15
G76 Ist die Reifengröße 255/35R19 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.

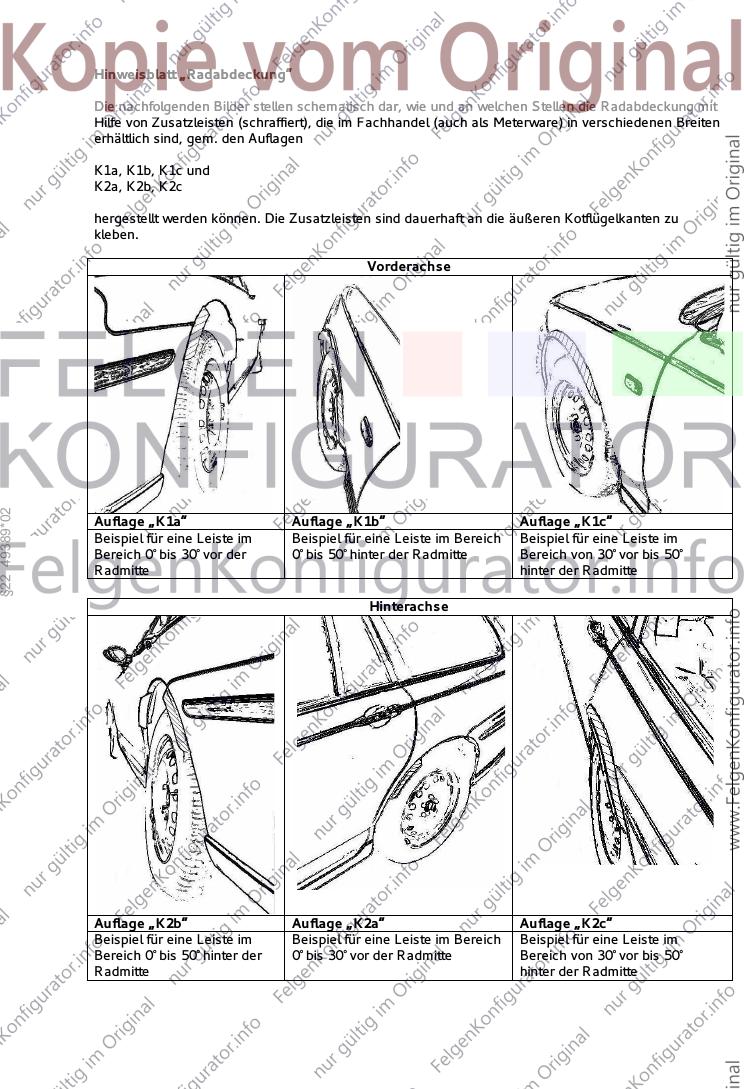

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§22 49389*02
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 10 von 15

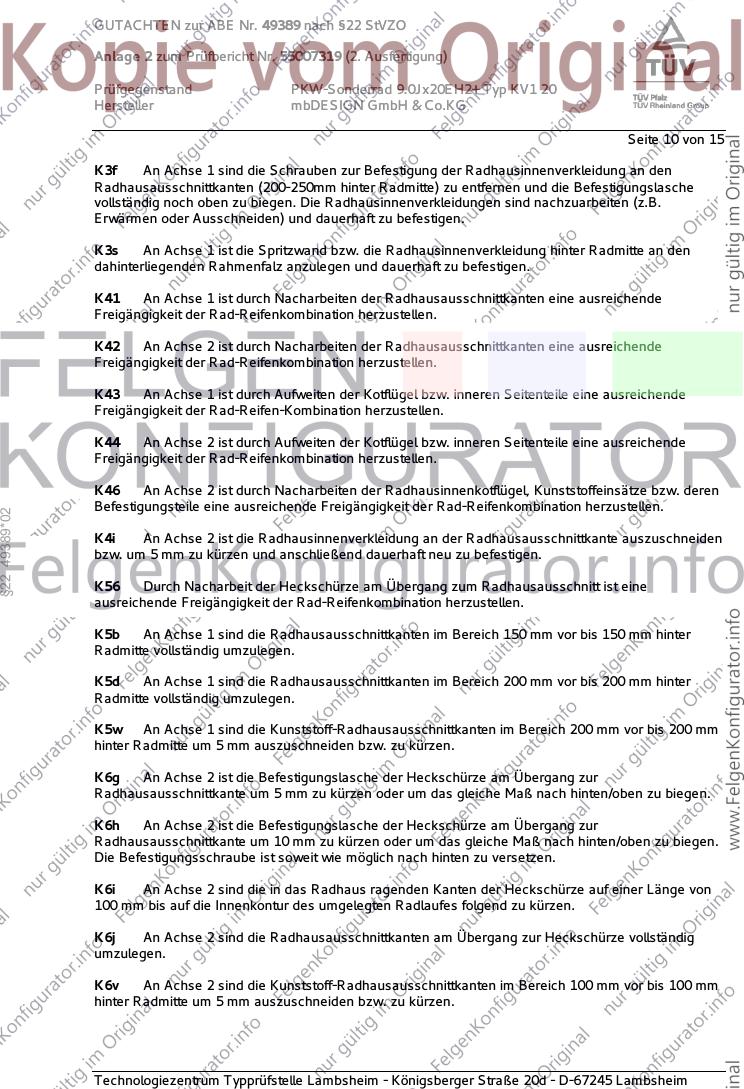

K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§22 49389*02
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 11 von 15

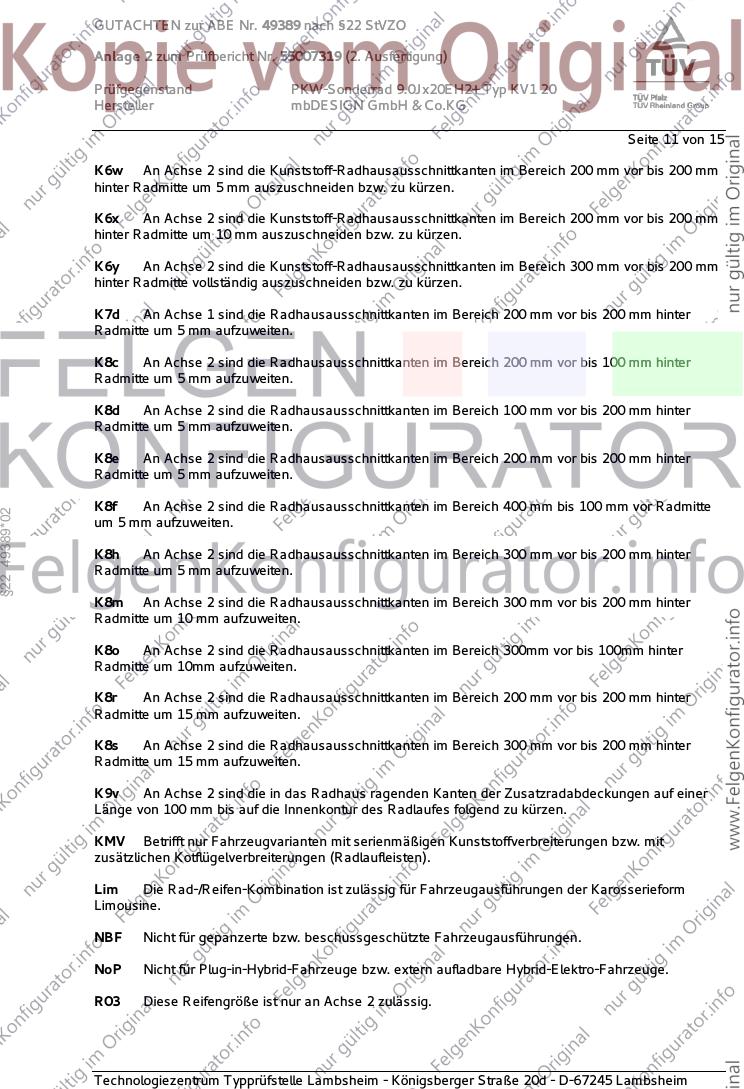

K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
§22 49389*02
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 12 von 15

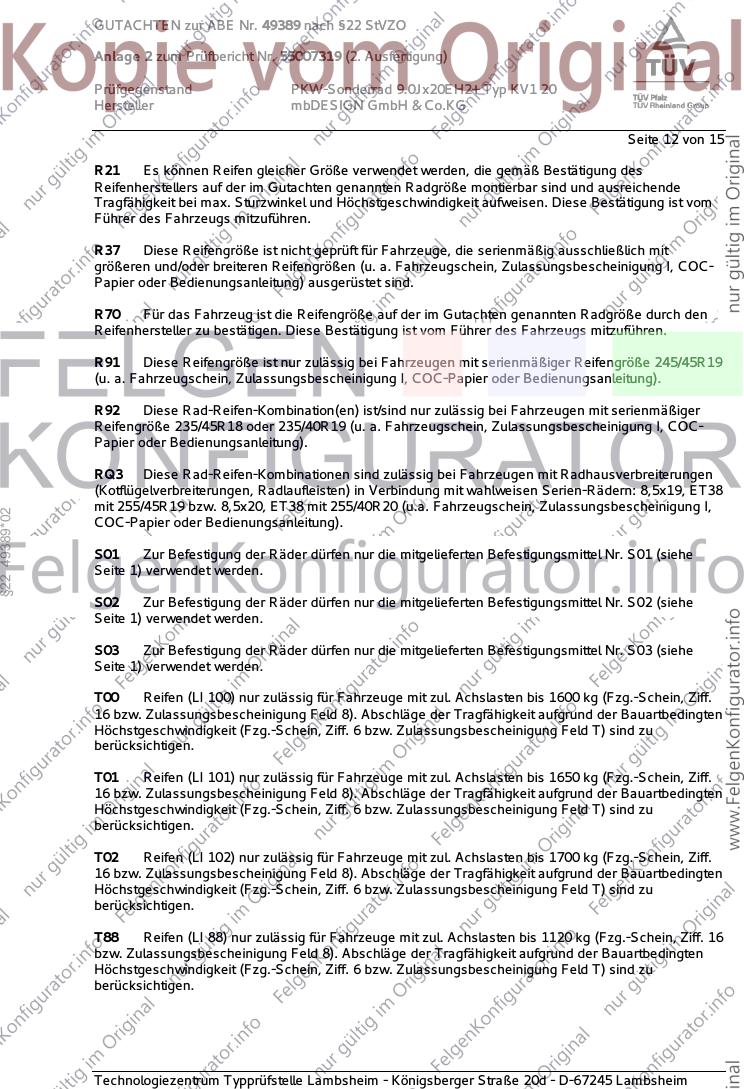

R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
§22 49389*02
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
