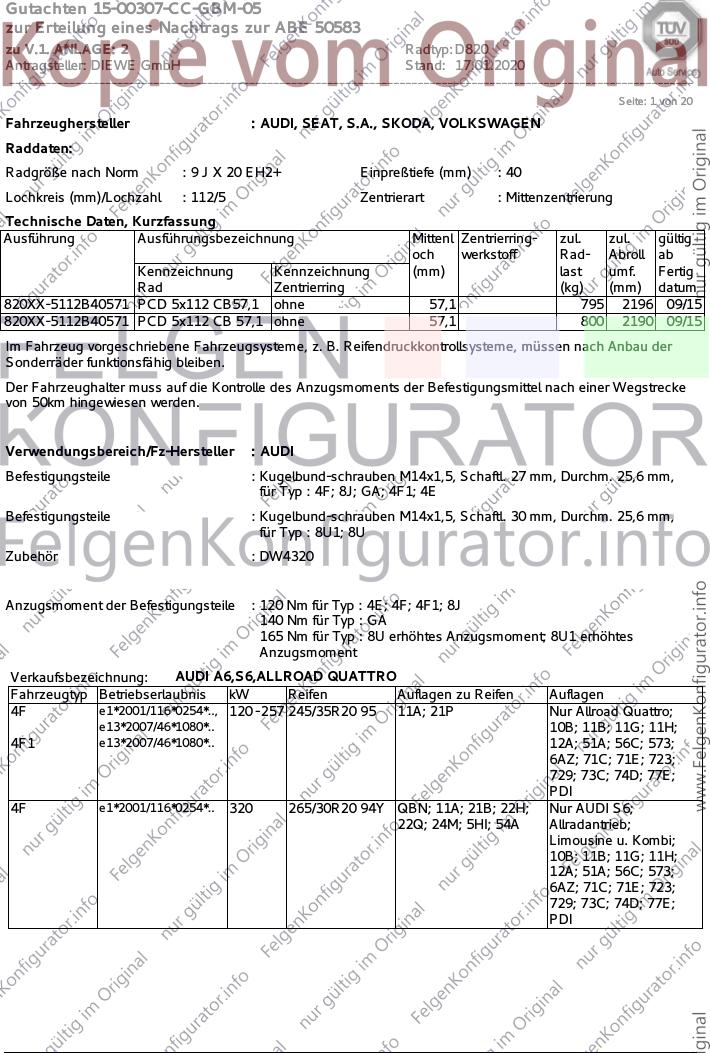

Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 1 von 20
Fahrzeughersteller : AUDI, SEAT, S.A., SKODA, VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 9 J X 20 EH2+ Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
820XX-5112B40571 PCD 5x112 CB57,1 ohne 57,1 795 2196 09/15
820XX-5112B40571 PCD 5x112 CB 57,1 ohne 57,1 800 2190 09/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : 4F; 8J; GA; 4F1; 4E
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 30 mm, Durchm. 25,6 mm,
für Typ : 8U1; 8U
Zubehör : DW4320
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 4E; 4F; 4F1; 8J
140 Nm für Typ : GA
165 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 120 - 257 245/35R20 95 11A; 21P Nur Allroad Quattro;
e13*2007/46*1080*.. 10B; 11B; 11G; 11H;
4F1 e13*2007/46*1080*.. 12A; 51A; 56C; 573;
6AZ; 71C; 71E; 723;
729; 73C; 74D; 77E;
PDI
4F e1*2001/116*0254*.. 320 265/30R20 94Y QBN; 11A; 21B; 22H; Nur AUDI S6;
22Q; 24M; 5HI; 54A Allradantrieb;
Limousine u. Kombi;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 573;
6AZ; 71C; 71E; 723;
729; 73C; 74D; 77E;
PDI

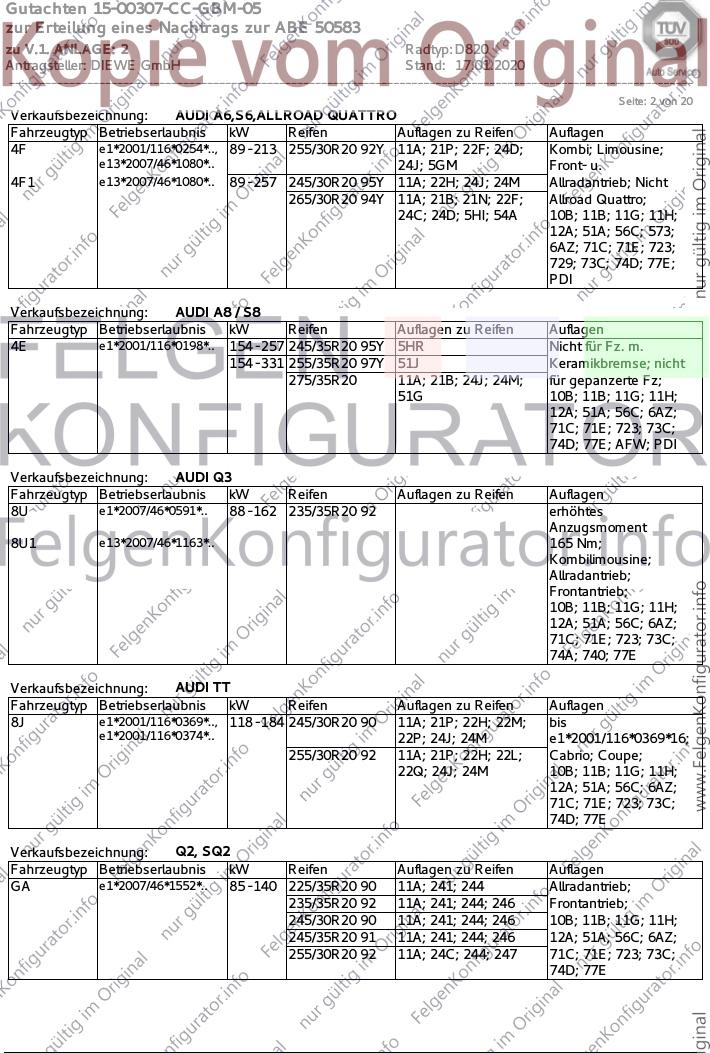

Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 2 von 20
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 213 255/30R20 92Y 11A; 21P; 22F; 24D; Kombi; Limousine;
e13*2007/46*1080*.. 24J; 5GM Front- u.
4F1 e13*2007/46*1080*.. 89 - 257 245/30R20 95Y 11A; 22H; 24J; 24M Allradantrieb; Nicht
265/30R20 94Y 11A; 21B; 21N; 22F; Allroad Quattro;
24C; 24D; 5HI; 54A 10B; 11B; 11G; 11H;
12A; 51A; 56C; 573;
6AZ; 71C; 71E; 723;
729; 73C; 74D; 77E;
PDI
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4E e1*2001/116*0198*.. 154 - 257 245/35R20 95Y 5HR Nicht für Fz. m.
154 - 331 255/35R20 97Y 51J Keramikbremse; nicht
275/35R20 11A; 21B; 24J; 24M; für gepanzerte Fz;
51G 10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E; AFW; PDI
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 88 - 162 235/35R20 92 erhöhtes
Anzugsmoment
8U1 e13*2007/46*1163*.. 165 Nm;
Kombilimousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74A; 740; 77E
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.., 118 - 184 245/30R20 90 11A; 21P; 22H; 22M; bis
e1*2001/116*0374*.. 22P; 24J; 24M e1*2001/116*0369*16;
255/30R20 92 11A; 21P; 22H; 22L; Cabrio; Coupe;
22Q; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
Verkaufsbezeichnung: Q2, SQ2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 225/35R20 90 11A; 241; 244 Allradantrieb;
235/35R20 92 11A; 241; 244; 246 Frontantrieb;
245/30R20 90 11A; 241; 244; 246 10B; 11B; 11G; 11H;
245/35R20 91 11A; 241; 244; 246 12A; 51A; 56C; 6AZ;
255/30R20 92 11A; 24C; 244; 247 71C; 71E; 723; 73C;
74D; 77E

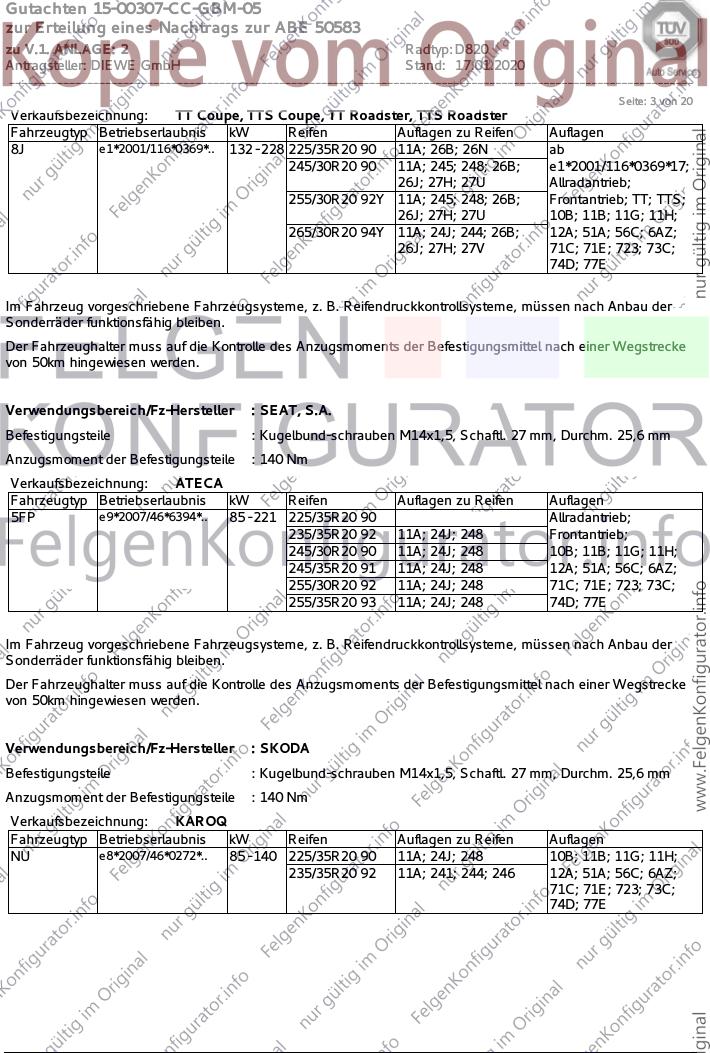

Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 3 von 20
Verkaufsbezeichnung: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 132 - 228 225/35R20 90 11A; 26B; 26N ab
245/30R20 90 11A; 245; 248; 26B; e1*2001/116*0369*17;
26J; 27H; 27U Allradantrieb;
255/30R20 92Y 11A; 245; 248; 26B; Frontantrieb; TT; TTS;
26J; 27H; 27U 10B; 11B; 11G; 11H;
265/30R20 94Y 11A; 24J; 244; 26B; 12A; 51A; 56C; 6AZ;
26J; 27H; 27V 71C; 71E; 723; 73C;
74D; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SEAT, S.A.
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 221 225/35R20 90 Allradantrieb;
235/35R20 92 11A; 24J; 248 Frontantrieb;
245/30R20 90 11A; 24J; 248 10B; 11B; 11G; 11H;
245/35R20 91 11A; 24J; 248 12A; 51A; 56C; 6AZ;
255/30R20 92 11A; 24J; 248 71C; 71E; 723; 73C;
255/35R20 93 11A; 24J; 248 74D; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: KAROQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NU e8*2007/46*0272*.. 85 - 140 225/35R20 90 11A; 24J; 248 10B; 11B; 11G; 11H;
235/35R20 92 11A; 241; 244; 246 12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 4 von 20
Verkaufsbezeichnung: KODIAQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NS e8*2007/46*0249*.. 85 - 176 235/45R20 96 Allradantrieb;
245/40R20 99 Frontantrieb;
265/35R20 99 11A; 245; 248 10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 88 - 206 235/35R20 92 11A; 248; 26P; 27P ab
e8*2007/46*0317*..
e11*2001/116*0326*32;
Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1T; 16; 3d; 3D
140 Nm für Typ : A1; 5N
140 Nm ( ab *0487*NT15 bzw. *0450*NT24 ) für Typ : 5N
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 235/30R20 88 11A; 24J; 248; 26P; Beetle (Schrägheck);
27B; 56G Beetle Cabrio;
255/30R20 92 11A; 244; 247; 27B; Frontantrieb;
27H; 57F; 67V 10B; 11B; 11G; 11H;
265/30R20 94 11A; 244; 247; 27B; 12A; 51A; 56C; 6AZ;
27F; 57F; 67J 71C; 71E; 723; 729;
73C; 74D
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2007/46*0487*.. 85 - 176 235/45R20 96 11A; 27I ohne R-Line; ab
245/40R20 95 11A; 27H; 27I e1*2007/46*0487*15;
255/40R20 97 11A; 24J; 248; 27H; 27I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________

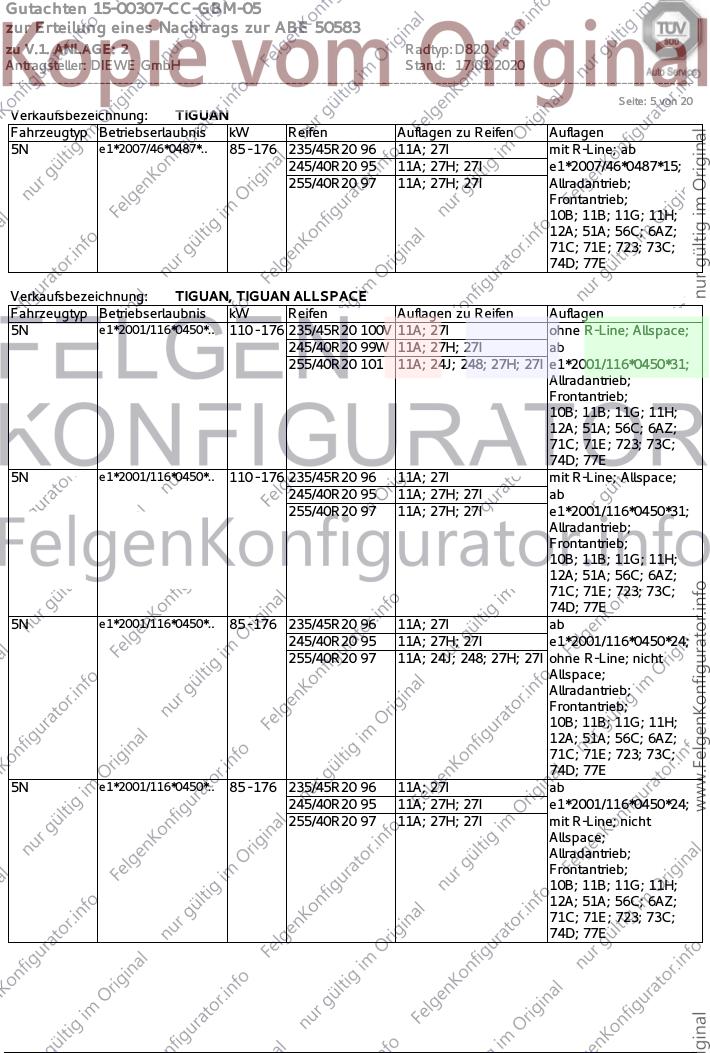

Seite: 5 von 20
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2007/46*0487*.. 85 - 176 235/45R20 96 11A; 27I mit R-Line; ab
245/40R20 95 11A; 27H; 27I e1*2007/46*0487*15;
255/40R20 97 11A; 27H; 27I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
Verkaufsbezeichnung: TIGUAN, TIGUAN ALLSPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 110 - 176 235/45R20 100V 11A; 27I ohne R-Line; Allspace;
245/40R20 99W 11A; 27H; 27I ab
255/40R20 101 11A; 24J; 248; 27H; 27I e1*2001/116*0450*31;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
5N e1*2001/116*0450*.. 110 - 176 235/45R20 96 11A; 27I mit R-Line; Allspace;
245/40R20 95 11A; 27H; 27I ab
255/40R20 97 11A; 27H; 27I e1*2001/116*0450*31;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
5N e1*2001/116*0450*.. 85 - 176 235/45R20 96 11A; 27I ab
245/40R20 95 11A; 27H; 27I e1*2001/116*0450*24;
255/40R20 97 11A; 24J; 248; 27H; 27I ohne R-Line; nicht
Allspace;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
5N e1*2001/116*0450*.. 85 - 176 235/45R20 96 11A; 27I ab
245/40R20 95 11A; 27H; 27I e1*2001/116*0450*24;
255/40R20 97 11A; 27H; 27I mit R-Line; nicht
Allspace;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E

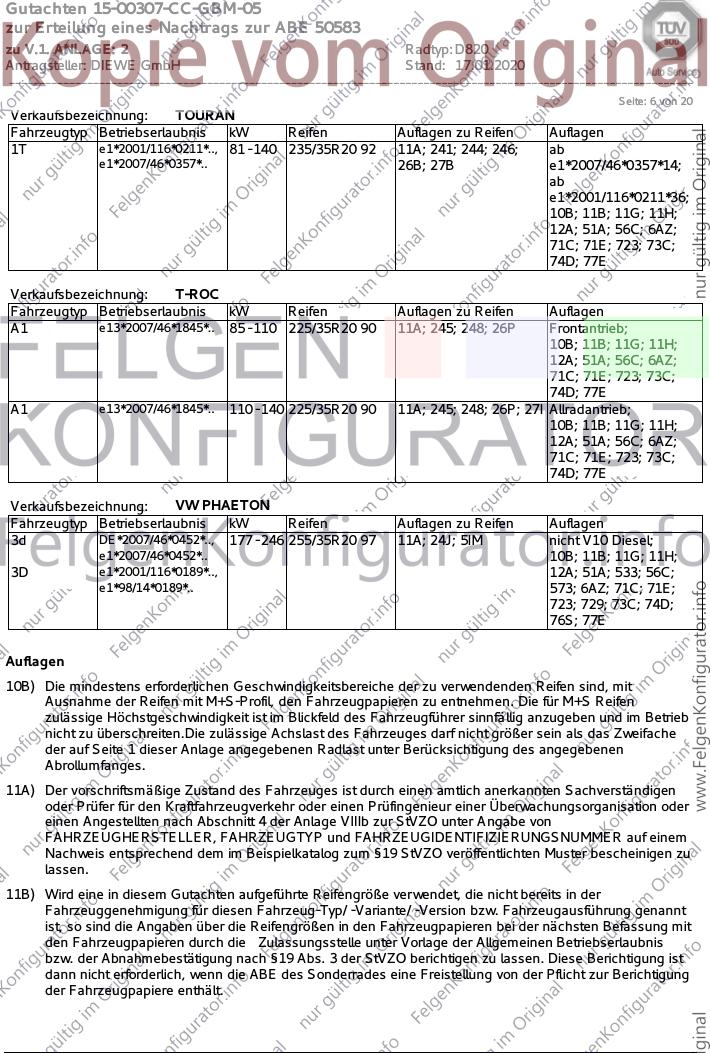

Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 6 von 20
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1T e1*2001/116*0211*.., 81 - 140 235/35R20 92 11A; 241; 244; 246; ab
e1*2007/46*0357*.. 26B; 27B e1*2007/46*0357*14;
ab
e1*2001/116*0211*36;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
Verkaufsbezeichnung: T-ROC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A1 e13*2007/46*1845*.. 85 - 110 225/35R20 90 11A; 245; 248; 26P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
A1 e13*2007/46*1845*.. 110 - 140 225/35R20 90 11A; 245; 248; 26P; 27I Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 77E
Verkaufsbezeichnung: VW PHAETON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3d DE*2007/46*0452*.., 177 - 246 255/35R20 97 11A; 24J; 5IM nicht V10 Diesel;
e1*2007/46*0452*.. 10B; 11B; 11G; 11H;
3D e1*2001/116*0189*.., 12A; 51A; 533; 56C;
e1*98/14*0189*.. 573; 6AZ; 71C; 71E;
723; 729; 73C; 74D;
76S; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 7 von 20
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 8 von 20
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________

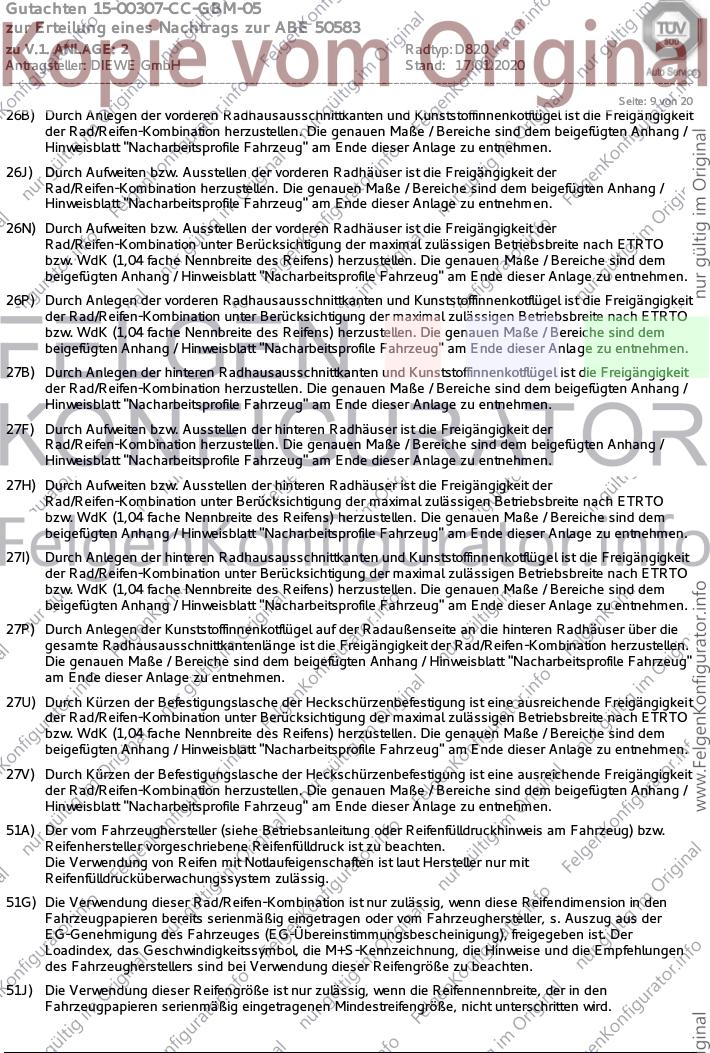

Seite: 9 von 20
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
27U) Durch Kürzen der Befestigungslasche der Heckschürzenbefestigung ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27V) Durch Kürzen der Befestigungslasche der Heckschürzenbefestigung ist eine ausreichende Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________

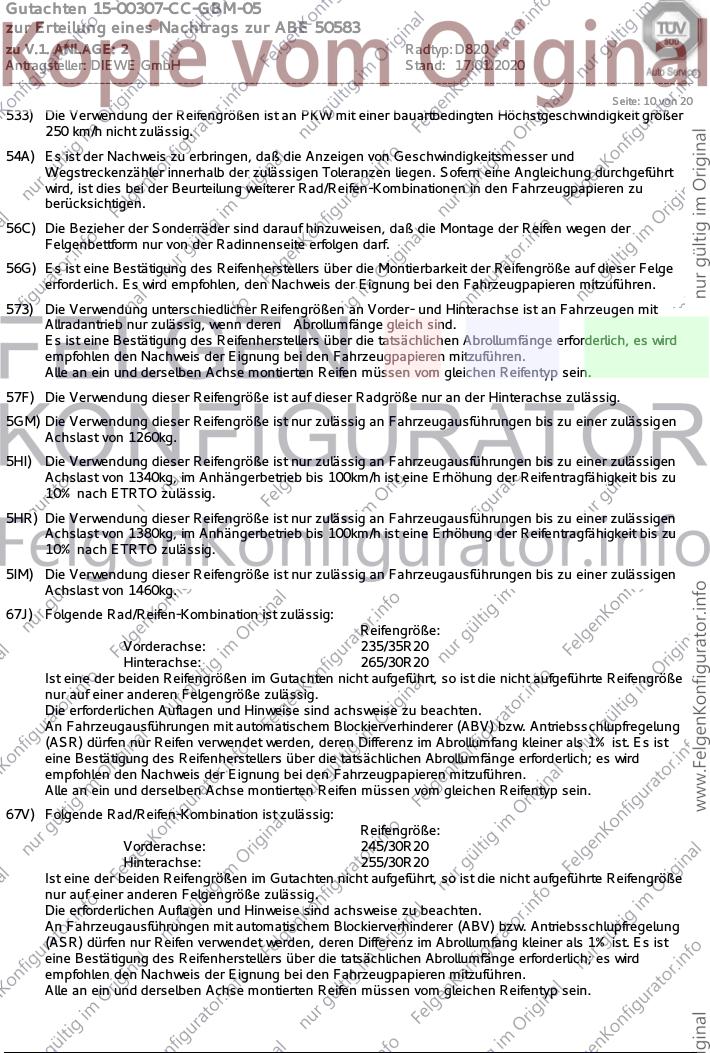

Seite: 10 von 20
533) Die Verwendung der Reifengrößen ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer
250 km/h nicht zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56C) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß die Montage der Reifen wegen der
Felgenbettform nur von der Radinnenseite erfolgen darf.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
67J) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R20
Hinterachse: 265/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67V) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/30R20
Hinterachse: 255/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 11 von 20
6AZ) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind, oder diese der Serienkombination
(Reifenempfehlung des Fahrzeuherstellers ist zu beachten) entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an einem Fahrzeug montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
AFW) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 388 mm
(Dicke 36mm) an der Vorderachse nicht zulässig.
PDI) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm an
der Vorderachse nicht zulässig.
QBN) Die Verwendung dieser Reifengröße ist an Fahrzeugausführungen mit einer zulässigen Achslast von
mehr als 1340 kg nicht zulässig; die zulässige Vorderachslast ist von 1350 kg auf 1340 kg zu ändern.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 12 von 20
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8J
Genehm.Nr.: e1*2001/116*0369*..
Handelsbez.: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Variante(n): Allradantrieb, Cabrio, Coupe, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 290 VA
27V y = 40 y = 140 HA
26P x = 330 y = 240 VA
27U y = 40 y = 140 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 350 y = 290 8 VA
27F x = 280 y = 350 21 HA
26J x = 350 y = 290 30 VA
27H x = 280 y = 350 8 HA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 13 von 20
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e8*2007/46*0317*..
Handelsbez.: SUPERB
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 310 y = 300 23 VA
27H x = 300 y = 300 8 HA
26N x = 310 y = 300 8 VA
27F x = 300 y = 300 23 HA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________

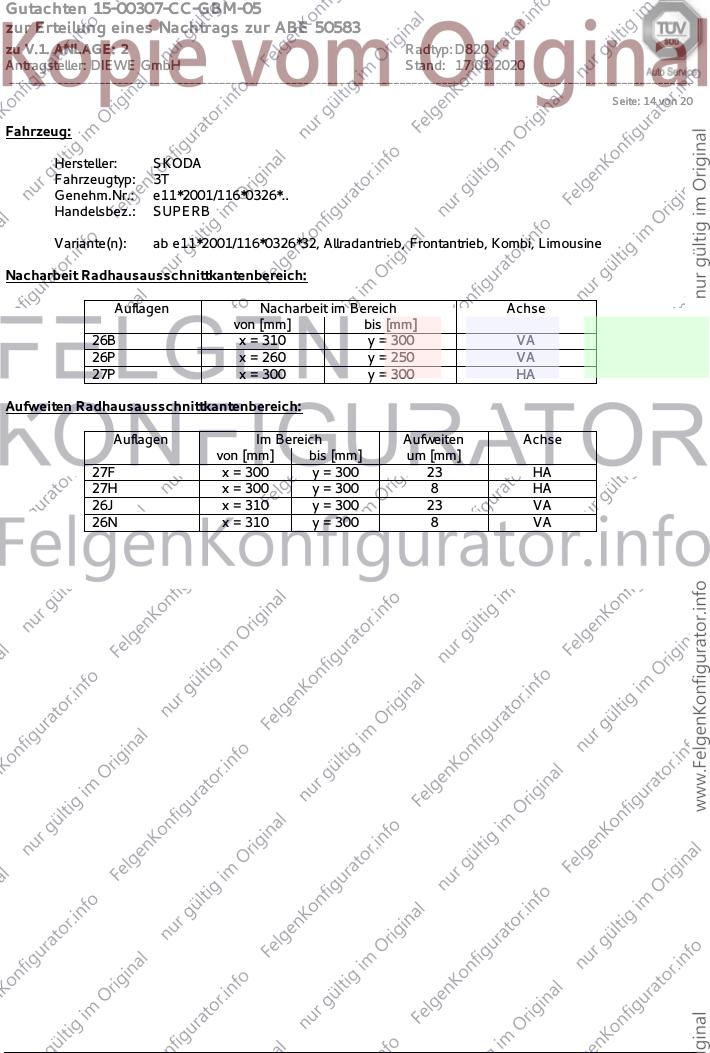

Seite: 14 von 20
Fahrzeug:
Hersteller: SKODA
Fahrzeugtyp: 3T
Genehm.Nr.: e11*2001/116*0326*..
Handelsbez.: SUPERB
Variante(n): ab e11*2001/116*0326*32, Allradantrieb, Frontantrieb, Kombi, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27P x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 300 23 HA
27H x = 300 y = 300 8 HA
26J x = 310 y = 300 23 VA
26N x = 310 y = 300 8 VA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 15 von 20
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: A1
Genehm.Nr.: e13*2007/46*1845*..
Handelsbez.: T-ROC
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
27I x = 220 y = 260 HA
26P x = 200 y = 200 VA
27B x = 270 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 25 VA
27H x = 270 y = 300 8 HA
26N x = 250 y = 250 8 VA
27F x = 270 y = 300 20 HA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 16 von 20
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
27I x = 300 y = 250 HA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 17 von 20
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN, TIGUAN ALLSPACE
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 30 HA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________

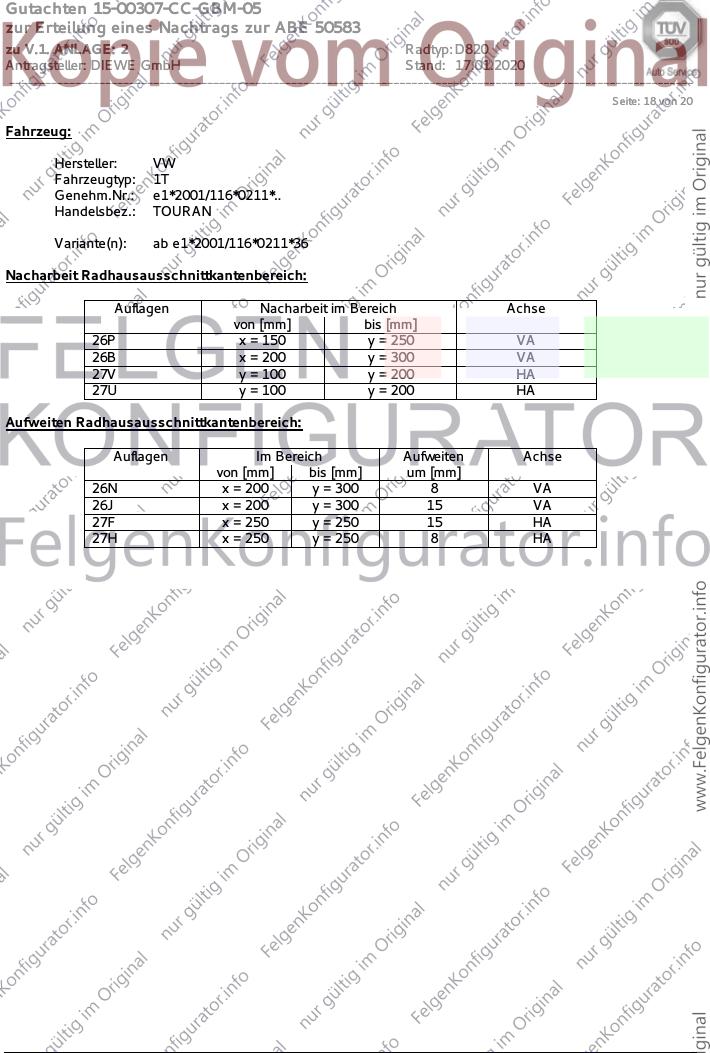

Seite: 18 von 20
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2001/116*0211*..
Handelsbez.: TOURAN
Variante(n): ab e1*2001/116*0211*36
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 150 y = 250 VA
26B x = 200 y = 300 VA
27V y = 100 y = 200 HA
27U y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 300 8 VA
26J x = 200 y = 300 15 VA
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________

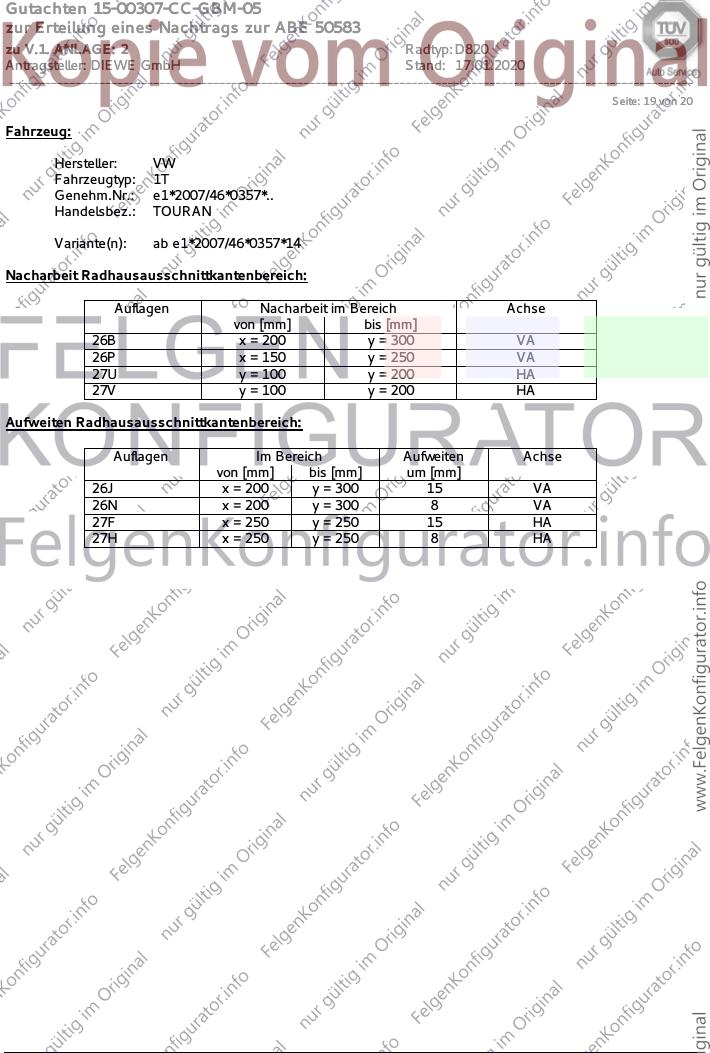

Seite: 19 von 20
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2007/46*0357*..
Handelsbez.: TOURAN
Variante(n): ab e1*2007/46*0357*14
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 2 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 20 von 20
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: A1
Genehm.Nr.: e13*2007/46*1845*..
Handelsbez.: T-ROC
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27B x = 270 y = 300 HA
27I x = 220 y = 260 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 25 VA
26N x = 250 y = 250 8 VA
27F x = 270 y = 300 15 HA
27H x = 270 y = 300 8 HA
