GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW 55
Typ 19244
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
002 19244002 / ohne Ring 5/112/57,06 50 620 1950
Kennzeichnungen
KBA-Nummer 50095
Herstellerzeichen MSW
Radtyp und Ausführung 19244 002
Radgröße 6,5Jx16H2
Einpresstiefe ET 50
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel D=26mm 120 27,5 Serie
S02 Serienschraube M14x1,5 Kugel D=26mm 140 27,5 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A90 M+S A14 A16 A21
8V 77-140 215/55R16 A12 M+S A57 Cbo F24
e1*2007/46*0607*.. 77-140 225/50R16 A12 M+S Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 A33 A14 A16 A21
8P 75-147 225/50R16 A12 A58 B03 Cbo
e1*2001/116*0456*.. V16 S01
Audi A3 Sportback 110 205/55R16 A90 A14 A16 A21
e-tron 110 215/55R16 A12 A58 F16 F24
8V Flh S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 66-147 205/55R16 A33 A14 A16 A21
8P, 8PA, 8PB 66-147 225/50R16 A12 B03 Flh V16
e1*2001/116*0217*..; 77 195/60R16 A13 R37 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A90 A14 A16 A21
8V 77-140 215/55R16 A12 A57 F16 F24
e1*2007/46*0607*.. 77-140 225/50R16 A12 Flh V00 V16
- incl. Facelift 2016 S01
Seat Altea / Toledo 63-155 205/55R16 A33 A14 A16 A21
5P, 5PN 63-155 225/50R16 A01 A12 K1a R02 A60 Flh KOV
e9*2001/116*0050*..; 63-155 225/50R16 A12 R03 SeF Sth V16
e9*2007/46*0012*.. S01
Seat Leon 63-155 205/55R16 A33 A14 A16 A21
1P, 1PN 63-155 225/50R16 A12 A58 Flh V16
e9*2001/116*0052*..; S01
e9*2007/46*0013*..
Seat Leon 63 - 110 205/55R16 A90 A14 A16 A21
5F 63 - 110 215/55R16 A12 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A12 Flh KOV V16
S01
Seat Leon 81-135 205/55R16 A90 A14 A16 A21
5F 81-135 215/55R16 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 KOV V00 V16
S01
Skoda Octavia (II) 55-118 205/55R16 A33 A14 A16 A21
1Z 55-118 225/50R16 A12 A58 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/55R16 A33 M+S V00 V16 S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A90 A14 A16 A21
5E 63-110 215/55R16 A12 A58 Car F23
e11*2007/46* 63-110 225/50R16 A12 Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 77-135 205/55R16 A90 A14 A16 A21
5E 77-135 215/55R16 A12 A57 Car F24
e11*2007/46* 77-135 225/50R16 A12 Lim Npf X55
0243*00-19; S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A90 A14 A16 A21
5E 63-110 215/55R16 A12 A58 Car F23
e11*2007/46* 63-110 225/50R16 A12 Lim Npf S01
0243*20-26;
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 205/55R16 A90 A14 A16 A21
5E 81-140 215/55R16 A12 A57 Car F24
e11*2007/46* 81-140 225/50R16 A12 Lim Npf X55
0243*20-26; S01
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 205/55R16 A33 M+S T91 A14 A16 A21
(II) A56 Car KMV
1Z S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 205/55R16 A91 M+S A14 A16 A21
(III) 81-135 205/60R16 A12 M+S A56 Car F24
5E 81-135 215/55R16 A12 M+S S01
e11*2007/46*
0243*00-19
Skoda Octavia Scout 110-140 205/55R16 A91 M+S A14 A16 A21
(III) 110-140 205/60R16 A12 M+S A56 Car F24
5E 110-140 215/55R16 A12 M+S S01
e11*2007/46*
0243*21-26;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (II) 77-147 205/55R16 A33 M+S T91 T94 A14 A16 A21
3T 77-147 225/50R16 A12 M+S T92 B03 Car Lim
e11*2001/116* S01
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77-125 205/55R16 A90 M+S T91 T94 A14 A16 A21
5L 77-125 205/60R16 A12 M+S 122 A57 S01
e11*2007/46*0010*.., 77-125 215/55R16 A12 M+S 124
e11*2007/46*0034*.. 77-125 215/60R16 A12 M+S 120
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (III) 51-125 205/55R16 T91 T94 125 A12 A14 A16
2K, 2KN A21 A57 A59
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 T91 T94 125 A12 A14 A16
2K, 2KN A21 A57 A67
e1*2001/116* S01
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) 55-110 205/55R16 A31 T91 T94 125 A14 A16 A21
2K, 2KN 55-92 195/60R16 A13 R37 T89 T93 124 A57 A59 S01
e1*2001/116*
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (IV) Alltrack 55-110 195/60R16 A13 R37 T89 T93 124 A14 A16 A21
2K, 2KN 55-110 205/55R16 A31 T91 T94 125 A57 KMV S01
e1*2001/116*
0252*44-..;
e1*2007/46*
0217*20-..
ab MJ 2016
- mit Radhaus-
Verbreiterungen
VW Caddy (IV) Maxi 55-110 205/55R16 A31 T91 T94 125 A14 A16 A21
2K, 2KN 55-92 195/60R16 A13 R37 T93 124 A57 A67 S01
e1*2001/116*
0252*42-..;
e1*2007/46*
0217*20-..
ab MJ 2016
VW Cross Touran (I) 75-130 205/55R16 A33 M+S A14 A16 A21
1T, 1t KMV S01
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/55R16 A90 A14 A16 A21
AU 85, 100 215/55R16 A12 A58 F24 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85, 100 205/55R16 A90 A14 A16 A21
AU 85, 100 215/55R16 A12 A58 F23 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW Golf (V) 55-169 205/55R16 A33 A14 A16 A21
1K 55-169 225/50R16 A01 A12 K1b R02 B03 V16 S01
e1*2001/116* 55-169 225/50R16 A12 R03
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A33 A14 A16 A21
1KM 59-147 225/50R16 A01 A12 K1a K2b A58 Car V16
e1*2001/116* S01
0328*00-14
VW Golf (VI) 59-173 205/55R16 A33 A14 A16 A21
1K 59-173 215/50R16 A12 V16 S01
e1*2001/116 59-173 215/55R16 A12
*0242*25-..; 59-173 225/50R16 A12
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A31 A14 A16 A21
1KM 59-118 215/50R16 A12 Car V16 S01
e1*2001/116*0328*..; 59-118 215/55R16 A12
e1*2007/46* 59-118 225/50R16 A12
0492*00-05
VW Golf (VII) /-Variant 63 - 162 205/55R16 A90 A14 A16 A21
AU, AUV, 1K, 1KM 63 - 162 215/55R16 A12 A57 Car F24
e1*2007/46*0623*..; 63 - 162 225/50R16 A12 Flh KOV NoE
e1*2007/46*0627*..; V00 V16 X55
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 205/55R16 A90 A14 A16 A21
AU, AUV, 1K, 1KM 63-110 215/55R16 A12 A58 Car F23
e1*2007/46*0623*..; 63-110 225/50R16 A12 Flh KOV NoE
e1*2007/46*0627*..; V16 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/55R16 A90 A14 A16 A21
Hybrid 110 215/55R16 A12 A58 F24 S01
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VIII) 110 205/55R16 A12 A14 A16
CD 110 215/55R16 A21 A58 F24
e1*2007/46*2014*.. 110 225/50R16 Flh KOV NoE
NoP V16 S02
VW Golf (VIII) 66-96 205/55R16 A12 A14 A16
CD 66-96 215/55R16 A21 A58 F23
e1*2007/46*2014*.. 66-96 225/50R16 Flh KOV NoE
NoP S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) Plug-in- 110 205/55R16 A12 A14 A16
Hybrid 110 215/55R16 A21 A58 F24
CD 110 225/50R16 Flh KOV V16
e1*2007/46*2014*.. S02
VW Golf Plus 55-125 205/55R16 A33 A14 A16 A21
1KP 55-125 225/50R16 A12 A58 B03 V16
e1*2001/116*0304*..; S01
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 205/55R16 A90 A14 A16 A21
AUV, 1KM 63-85 215/55R16 A12 A58 F23 V16
e1*2007/46*0627*..; 63-85 225/50R16 A12 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 205/55R16 A90 A14 A16 A21
AUV, 1KM 63-110 215/55R16 A12 A58 F24 V16
e1*2007/46*0627*..; 63-110 225/50R16 A12 X55 S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 77 - 110 195/55R16 A13 R37 A14 A16 A21
16, 16H 77 - 110 195/60R16 A13 R37 A58 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 A33 S01
e1*2007/46*0584*.. 77 - 155 215/55R16 A12
77 - 155 225/50R16 A12
VW Jetta 66-147 205/55R16 A33 A14 A16 A21
1KM 66-147 225/50R16 A01 A12 K1a K2b A58 Sth V16
e1*2001/116*0328*.. S01
VW Touran (I) 66-125 205/55R16 A33 A14 A16 A21
1T A58 Npf S01
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 195/60R16 A13 R37 T89 T93 124 A14 A16 A21
1T, 1t 66-130 205/55R16 A33 A58 Npf S01
e1*2001/116*
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 A31 122 A14 A16 A21
1T 81-140 205/65R16 A31 119 A58 V16 S02
e1*2001/116* 81-140 215/60R16 A12 120
0211*36-..; 81-140 225/55R16 A01 A12 K1a 122
e1*2007/46*0357*14-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

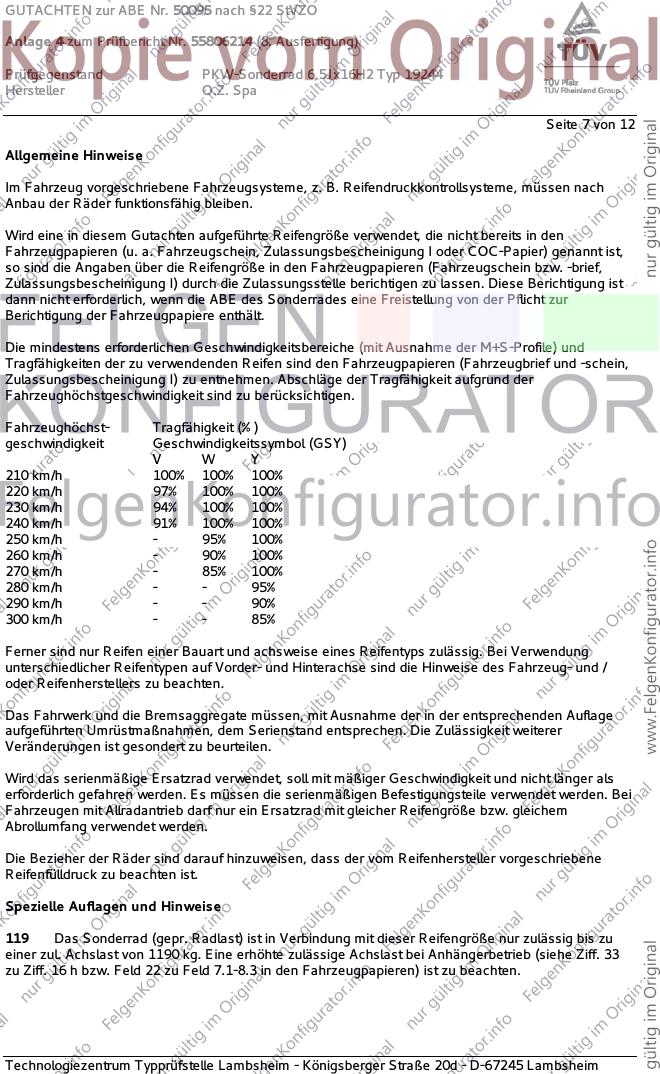

GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 7 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
119 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1190 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 8 von 12

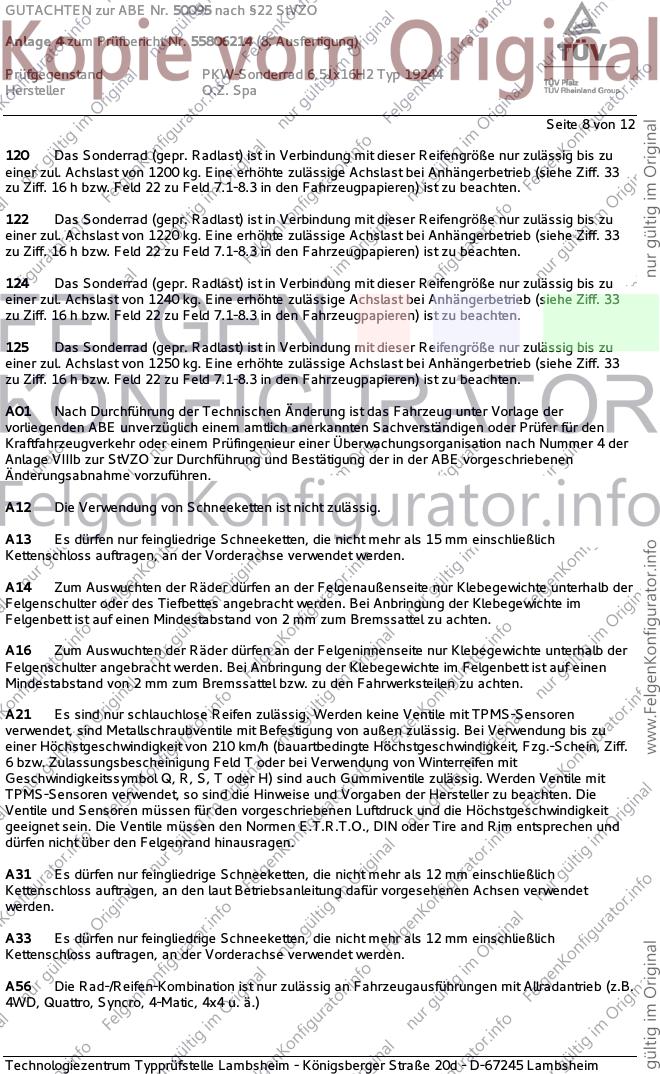

120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 9 von 12
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 4 mm zu Fahrwerksteilen zu achten.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 10 von 12
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 11 von 12
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. November 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

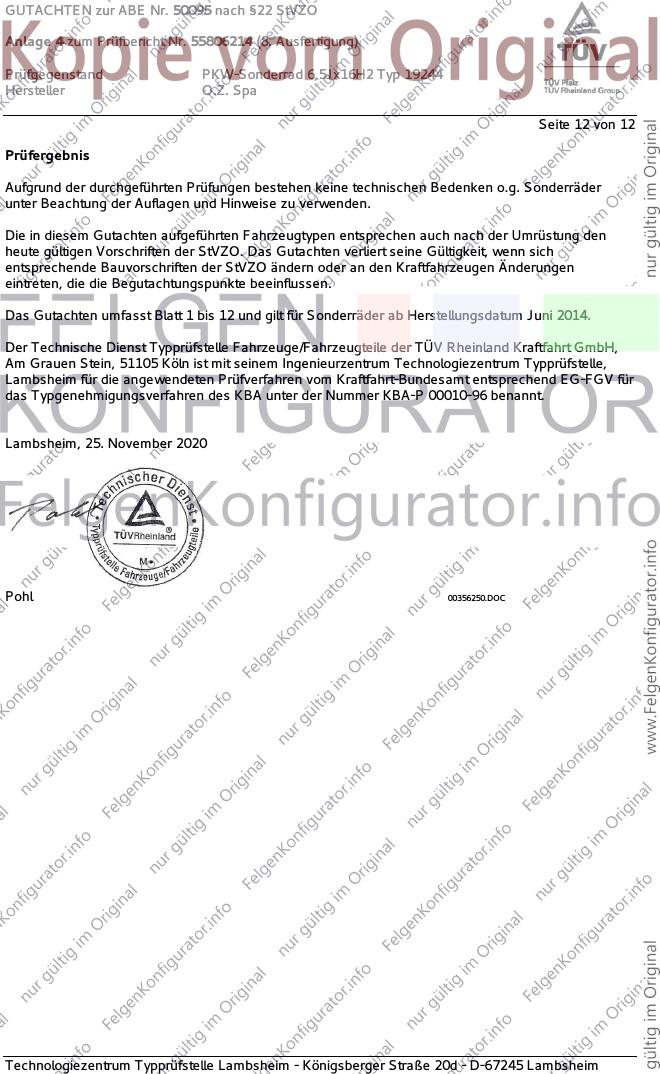

GUTACHTEN zur ABE Nr. 50095 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55806214 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ 19244
Hersteller O.Z. Spa
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. November 2020
Pohl 00356250.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
