GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 1 von 20
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW77
Typ 19234
Radgröße 7,0 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
003 19234003 / ohne Ring 5/112/57,1 42 680 2000
Kennzeichnungen
KBA-Nummer 49561
Herstellerzeichen O.Z.
Radtyp und Ausführung 19234 003
Radgröße 7,0 J x 16 H2
Einpresstiefe ET 42
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kugel D=26mm 140 32,5 80910233
S02 Serienschraube M14x1,5 Kugel D=26mm 120 27,5 Serie
S03 Serienschraube M14x1,5 Kugel D=26mm 140 27,5 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 205/55R16 A11 A14 A16 A21
8V 77-140 215/55R16 A12 A57 Cbo F24
e1*2007/46*0607*.. 77-140 225/50R16 A12 Lim V00 V16
- Limousine / Cabrio S02
- incl. Facelift 2016
Audi A3 77-92 205/55R16 A11 A14 A16 A21
8V 77-92 215/55R16 A12 A58 Cbo F23
e1*2007/46*0607*.. 77-92 225/50R16 A12 Lim V16 S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 205/55R16 K1c K56 A01 A12 A14
8P 75-147 225/50R16 K1c K2b K46 K56 A16 A21 A58
e1*2001/116*0456*.. B03 Cbo V16
S02
Audi A3 Sportback 110 205/55R16 A90 A14 A16 A21
GY 110 215/55R16 A12 A57 F24 Flh
e1*2007/46*2060*.. 110 225/50R16 A01 A12 K2b NoE NoP V00
110,147 205/55R16 A90 M+S V16 Z16 S03
110,147 215/55R16 A12 M+S
110,147 225/50R16 A01 A12 K2b M+S
Audi A3 Sportback 110 205/55R16 A12 A14 A16
e-tron 110 215/55R16 A01 K1a K2b K3a K6g K8h A21 A58 F24
8V Flh S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3 Sportback 110 205/55R16 A90 A14 A16 A21
TFSIe 110 215/55R16 A12 A58 AuT F24
GY 110 225/50R16 A01 A12 K2b Flh V16 Z16
e1*2007/46*2060*.. S03
- Plug-in Hybrid
Audi A3, -/Sportback 66-147 205/55R16 A01 A12 K1a K1b K56 A14 A16 A21
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1c K2b K46 K56 B03 Flh V16
e1*2001/116*0217*..; 77 195/60R16 A13 R37 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 205/55R16 A12 A14 A16
8V 77-140 215/55R16 A01 K1a K2b K3a K6g K8h A21 A57 F24
e1*2007/46*0607*.. 77-140 225/50R16 A01 K1c K2b K3a K4i K5d K6g K8h Flh V00 V16
- incl. Facelift 2016 S02
Audi A3, -/Sportback 77-96 205/55R16 K6g K8h A01 A12 A14
8V 77-96 215/55R16 K1a K2b K3a K4i K6g K8h A16 A21 A58
e1*2007/46*0607*.. 77-96 225/50R16 K1c K2b K3a K4i K5d K6h K8m F23 Flh V16
- incl. Facelift 2016 S02
Audi A4 74-140 205/55R16 A13 R37 A14 A16 A21
8E 74-188 205/55R16 A13 M+S B03 Car Lim
e1*98/14*0151*.., 74-188 215/55R16 A12 V16 S02
e1*2001/116*0151*.. 74-188 225/50R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 162 205/55R16 A13 M+S T88 T89 T91 A14 A16 A21
QB6 162 215/55R16 A12 B03 Car Cbo
e1*2001/116*0243*.. 162 225/50R16 A12 Lim V16 S02
162 235/50R16 A01 A12 K1a K1b K2b K46
Audi A4 Cabriolet 96-147 205/55R16 A13 R37 T91 T94 A14 A16 A21
8H 96-188 205/55R16 A13 M+S T91 T94 B03 Cbo V16
e1*98/14*0177*.., 96-188 215/55R16 A12 T91 T93 S02
e1*2001/116*0177*.. 96-188 225/50R16 A12
Audi A6 162-184 205/55R16 A13 M+S T91 T92 A14 A16 A21
4B 81-142 205/55R16 A13 T88 T89 T91 T92 Au9 B03 Car
e1*96/27, 98/14, 81-142 225/45R16 A12 T89 Lim V16 X27
2001/116*0051*.. 81-142 225/50R16 A01 A12 K2b K46 R03 T92 S02
81-184 215/55R16 A12 R09 T91 T93
Audi A6 -/Avant 89-140 205/60R16 R09 T91 T92 A11 A14 A16
4F, 4F1 89-140 225/55R16 A21 B03 Car
e1*2001/116*0254*.., 89-188 225/55R16 M+S DB8 Lim NBF
e1*2001/116*0276*..; V16 X27 S02
e13*2007/46*1080*..
Audi Q2 85, 110 205/60R16 A12 A14 A16
GA 85, 110 205/65R16 A21 A58 V16
e1*2007/46*1552*.. 85, 110 215/60R16 S03
- Frontantrieb 85, 110 225/55R16 A01 K1a K2b
85, 110 225/60R16 A01 K1a K2b
85, 110 245/50R16 A01 K2b R03
Audi Q2 85, 110 205/60R16 A12 A14 A16
GA 85, 110 205/65R16 A21 A58 KMV
e1*2007/46*1552*.. 85, 110 215/60R16 R92 V16 S03
- Frontantrieb 85, 110 225/55R16
- mit Zusatz- 85, 110 225/60R16
Verbreiterungen 85, 110 245/50R16 A01 K2b R03
Audi Q2 Quattro 110, 140 205/60R16 A12 A14 A16
GA 110, 140 205/65R16 A21 A56 S03
e1*2007/46*1552*01-.. 110, 140 215/60R16
110, 140 225/55R16 A01 K1a
110, 140 225/60R16 A01 K1a
Audi Q2 Quattro 110, 140 205/60R16 A12 A14 A16
GA 110, 140 205/65R16 A21 A56 KMV
e1*2007/46*1552*01-.. 110, 140 215/60R16 R92 S03
- mit Zusatz- 110, 140 225/55R16
Verbreiterungen 110, 140 225/60R16
Audi Q3 (I) 88-162 215/60R16 A12 A14 A16
8U, 8U1 88-162 215/65R16 A21 A57 S01
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
Audi Q3 (I) 88-162 215/60R16 A12 A14 A16
8U, 8U1 88-162 215/65R16 A21 A57 KMV
e1*2007/46*0591*..; 88-162 225/60R16 S01
e13*2007/46*1163*.. 88-162 235/60R16
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (II) 118-155 225/55R16 A90 M+S A14 A16 A21
8J A57 B03 Cbo
e1*2001/116* Cpe S02
0369*00-16;
0374*00-01;
0375*00
Seat Altea / Toledo 63-155 205/55R16 K1c A01 A12 A14
5P, 5PN 63-155 225/50R16 K1c K2b A16 A21 A60
e9*2001/116*0050*..; Flh KOV SeF
e9*2007/46*0012*.. Sth V16 S02
Seat Ateca 85, 110 215/60R16 A13 A14 A16 A21
5FP 85, 110 215/65R16 A01 A12 G01 A58 F23 KMV
e9*2007/46*6394*.. 85, 110 225/55R16 A33 NoP S03
- incl. ab Modell 2021 85, 110 225/60R16 A12
- Frontantrieb 85, 110 235/60R16 A01 A12 G01
- mit Radhaus-
Verbreiterungen
Seat Ateca 81-110 215/60R16 A13 A14 A16 A21
5FP 81-110 215/65R16 A01 A12 G01 A58 F23 KOV
e9*2007/46*6394*.. 81-110 225/55R16 A01 A12 K1a K1b NoP S03
- incl. ab Modell 2021 81-110 225/60R16 A01 A12 K1a K1b
- Frontantrieb 81-110 235/60R16 A01 A12 G01 K1c K2b
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 215/60R16 A13 A14 A16 A21
5FP 110, 140 215/65R16 A12 A56 F24 KMV
e9*2007/46*6394*.. 110, 140 225/60R16 A12 NoP S03
- incl. ab Modell 2021 110, 140 235/60R16 A12
- mit Radhaus-
Verbreiterungen
Seat Exeo / Exeo ST 75,105,110 195/60R16 A13 R37 A14 A16 A21
3R, 3RN 75-155 205/55R16 A33 A58 B03 Car
e9*2001/116*0072*.., 75-155 215/55R16 A12 Lim S02
e9*2007/46*0011*..
Seat Leon 63-155 205/55R16 K1a K2b A01 A12 A14
1P, 1PN 63-155 205/55R16 K1a K2b M+S A16 A21 A58
e9*2001/116*0052*..; 63-155 225/50R16 K1a K1b K27 K2b Flh V16 S02
e9*2007/46*0013*..
Seat Leon 63 - 110 205/55R16 A12 A14 A16
5F 63 - 110 215/55R16 A01 K1a K2b A21 A58 Car
e9*2007/46*0094*.. 63 - 110 225/50R16 A01 K1a K1b K2b K3c K6j K8g F23 Flh KOV
V16 S02
Seat Leon 81-135 205/55R16 A12 A14 A16
5F 81-135 215/55R16 A01 K1a K2b K6j A21 Car F24
e9*2007/46*0094*.. 81-135 225/50R16 A01 K1a K1b K2b K3c K6g K6i K6j Flh KOV V00
K8g V16 S02
Seat Leon 66-110 205/55R16 A94 A14 A16 A21
KL 66-110 215/55R16 A01 A12 K2b K3a K5d A58 Car F23
e9*2007/46*3167*.. 66-110 225/50R16 A01 A12 K1a K2b K3a K5d K8h Flh KOV NoE
- incl. Sportstourer NoP V16 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 110 205/55R16 A94 A14 A16 A21
KL 110 215/55R16 A01 A12 K3a K5d A56 Car F24
e9*2007/46*3167*.. 110 225/50R16 A01 A12 K1a K3a K5d KOV NoE
NoP S03
Skoda Karoq 81-110 215/60R16 A13 A14 A16 A21
NU 81-110 215/65R16 A01 A12 G01 A58 F23 KOV
e8*2007/46*0272*.. 81-110 225/55R16 A01 A12 K1a K1b S03
- Frontantrieb 81-110 225/60R16 A01 A12 K1a K1b
- ohne Radhaus- 81-110 235/60R16 A01 A12 G01 K1c K2b
Verbreiterungen
Skoda Karoq 4x4 110, 140 215/60R16 A13 A14 A16 A21
NU 110, 140 215/65R16 A12 A56 F24 KOV
e8*2007/46*0272*.. 110, 140 225/60R16 A01 A12 K1a K1b S03
- ohne Radhaus- 110, 140 235/60R16 A01 A12 K1c K2b
Verbreiterungen
Skoda Karoq Scout 85, 110 215/60R16 A13 A14 A16 A21
NU 85, 110 215/65R16 A01 A12 G01 A58 F23 KMV
e8*2007/46*0272*.. 85, 110 225/55R16 A33 V16 S03
- Frontantrieb 85, 110 225/60R16 A12
- mit Radhaus- 85, 110 235/60R16 A01 A12 G01
Verbreiterungen 85, 110 245/55R16 A01 A12 K1a K1b
Skoda Karoq Scout 110, 140 215/60R16 A13 A14 A16 A21
4x4 110, 140 215/65R16 A12 A56 F24 KMV
NU 110, 140 225/60R16 A12 S03
e8*2007/46*0272*.. 110, 140 235/60R16 A12
- mit Radhaus- 110, 140 245/55R16 A01 A12 K1a K1b K2b
Verbreiterungen
Skoda Octavia (II) 55-118 205/55R16 K1a A01 A12 A14
1Z 55-118 225/50R16 K1c K2b K56 A16 A21 Car
e11*2001/116*0230*..; 55-147 205/55R16 K1a M+S Lim Npf V00
e11*2007/46*0012*.. V16 S02
Skoda Octavia (III) 63-110 205/55R16 A13 A14 A16 A21
5E 63-110 215/55R16 A12 A58 Car F23
e11*2007/46* 63-110 225/50R16 A12 Lim Npf V16
0243*00-19; S02
e11*2007/46*
0244*00-13
Skoda Octavia (III) 77-135 205/55R16 A11 A14 A16 A21
5E 77-135 215/55R16 A12 A57 Car F24
e11*2007/46* 77-135 225/50R16 A12 Lim Npf V00
0243*00-19; V16 X55 S02
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 205/55R16 A11 A14 A16 A21
5E 63-110 215/55R16 A01 A12 K2b A58 Car F23
e11*2007/46* 63-110 225/50R16 A01 A12 K2b K8g Lim Npf V16
0243*20-26; S02
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 81-140 205/55R16 A11 K6g K8e A01 A14 A16
5E 81-140 215/55R16 A12 K2b K6g K8e A21 A57 Car
e11*2007/46* 81-140 225/50R16 A12 K2a K2b K6h K6i K8m F24 Lim Npf
0243*20-26; V00 V16 X55
e11*2007/46* S02
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 81-110 205/60R16 A12 A14 A16
NX 81-110 215/55R16 A21 A58 Car
e8*2007/46*0355*.. 81-110 215/60R16 F23 KOV Lim
81-110 225/55R16 NoE NoP V16
S03
Skoda Octavia (IV) 110 205/60R16 A12 A14 A16
NX 110 215/55R16 A21 A57 Car
e8*2007/46*0355*.. 110 215/60R16 F24 KOV Lim
110 225/55R16 NoE NoP V00
V16 Z16 S03
Skoda Octavia Scout 103-118 205/55R16 M+S T91 A12 A14 A16
(II) A21 A56 Car
1Z KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 205/55R16 A33 M+S A14 A16 A21
(III) 81-135 205/60R16 A90 M+S A56 Car F24
5E 81-135 215/55R16 A12 M+S S02
e11*2007/46* 81-135 225/50R16 A12 M+S
0243*00-19 81-135 225/55R16 A12 M+S
Skoda Octavia Scout 110-140 205/55R16 A33 M+S A14 A16 A21
(III) 110-140 205/60R16 A90 M+S A56 Car F24
5E 110-140 215/55R16 A12 M+S S02
e11*2007/46* 110-140 225/50R16 A01 A12 K4i K6g K6w K8e K9v M+S
0243*21-26; 110-140 225/55R16 A01 A12 K4i K6g K6w K8e K9v M+S
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 85, 110 205/60R16 A12 A14 A16
(IV) 85, 110 215/55R16 A21 A58 Car
NX 85, 110 215/60R16 F23 KMV
e8*2007/46*0355*.. 85, 110 225/55R16 NoE
NoP V16 S03
Skoda Superb (II) 77-147 205/55R16 T91 T94 A12 A14 A16
3T 77-147 215/55R16 A21 B03 Car
e11*2001/116* 77-147 225/50R16 A01 K1a K2b K56 T92 Lim V16 S02
0326*00-31;
e11*2007/46*
0014*00-21
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (III) 88-147 215/60R16 A33 A14 A16 A21
3T 88-147 225/55R16 A12 A57 B03 Car
e11*2001/116* 88-147 225/60R16 A12 Lim NoP S03
0326*32-45;
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 A14 A16 A21
5L 77-125 205/60R16 A12 M+S A57 S02
e11*2007/46*0010*.., 77-125 215/55R16 A12
e11*2007/46*0034*.. 77-125 215/60R16 A12
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
77-81 205/55R16 A33 R37 T91 T94
77-81 205/60R16 A12 R37
VW Beetle, -/Cabrio 77-162 205/60R16 A33 R09 A14 A16 A21
(II) 77-162 215/60R16 A90 A58 Cbo Flh
16 77-162 225/55R16 A12 V16 S02
e1*2007/46*0539*.. 77-162 225/60R16 A12
77-162 245/50R16 A01 A12 K1c K2b K3a K3c
VW Caddy (III) 51-125 205/55R16 K1c K2b T91 T94 A01 A12 A14
2K, 2KN 51-125 215/55R16 K1c K2b A16 A21 A57
e1*2001/116* A59 S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 K1c K2b T91 T94 A01 A12 A14
2K, 2KN 62-125 215/55R16 K1c K2b T93 T97 A16 A21 A57
e1*2001/116* A67 S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (IV) Maxi 55-110 205/55R16 A01 A12 K1a T91 T94 A14 A16 A21
2K, 2KN 55-110 215/55R16 A01 A12 K1a K2b A57 A67 V00
e1*2001/116* 55-110 225/50R16 A01 A12 K1c K2b T92 T96 V16 S02
0252*42-..; 55-92 195/60R16 A31 R37 T93
e1*2007/46*
0217*20-..
ab MJ 2016
VW Caddy (V) 55-90 205/60R16 A01 A13 K2b T92 T96 136 A14 A16 A21
SK 55-90 205/60R16 A13 K2h T92 T96 136 A58 A60 Car
e13*2018/858*00002*. 55-90 215/55R16 A01 A12 K1a K2b T93 T97 136 V16 S03
. 55-90 215/60R16 A01 A12 K1a K2b 135
55-90 225/55R16 A01 A12 K1a K2b 136
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (V) 55-90 205/60R16 A01 A13 K2b T92 T96 136 A14 A16 A21
SKN 55-90 205/60R16 A13 K2h T92 T96 136 A58 A60 Car
e13*2018/858*00003*. 55-90 215/55R16 A01 A12 K1a K2b T93 T97 136 V16 S03
. 55-90 215/60R16 A01 A12 K1a K2b 135
55-90 225/55R16 A01 A12 K1a K2b 136
VW Cross Touran (I) 75-130 205/55R16 M+S A12 A14 A16
1T, 1t 75-130 205/60R16 M+S A21 KMV S02
e1*2001/116* 75-130 215/55R16 M+S
0211*00-35; 75-130 225/50R16 A01 K1a M+S
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW E-Golf (VII) 85, 100 205/55R16 A12 A14 A16
AU 85, 100 215/55R16 A01 K1a K2b K3c A21 A58 F24
e1*2007/46*0623*10-.. S02
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 205/55R16 A12 A14 A16
AU 85, 100 215/55R16 A01 K1a K2b K3c A21 A58 F23
e1*2007/46*0623*10-.. S02
- incl. Facelift 2017
VW EOS 85-184 205/55R16 A33 R37 A14 A16 A21
1F 85-184 215/55R16 A12 A58 B03 Cbo
e1*2001/116*0349*.. 85-184 225/50R16 A01 A12 K2b K46 K56 DB8 V16 S02
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 K1c A01 A12 A14
1K 55-169 225/50R16 K1c K2b A16 A21 B03
e1*2001/116* V16 S02
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1a K2b K56 A01 A12 A14
1KM 59-147 225/50R16 K1c K27 K2c K44 K46 K56 A16 A21 A58
e1*2001/116* Car V16 S02
0328*00-14
VW Golf (VI) 59-173 205/55R16 K1a K2b A01 A12 A14
1K 59-173 215/50R16 K1c K2b K3a K6g K8d A16 A21 V16
e1*2001/116 59-173 215/55R16 K1c K2b K3a K6g K8d S02
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1a K2b K6g A01 A12 A14
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A16 A21 Car
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d V16 S02
e1*2007/46* 59-118 225/50R16 K1c K2b K3a K6h K8i
0492*00-05
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A14 A16
AU, AUV, 1K, 1KM 63 - 162 215/55R16 A01 K1a K2b K3c A21 A57 Car
e1*2007/46*0623*..; 63 - 162 225/50R16 A01 K1c K2b K3c K5a K6g F24 Flh KOV
e1*2007/46*0627*..; NoE V00 V16
e1*2007/46* X55 S02
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-110 205/55R16 A12 A14 A16
AU, AUV, 1K, 1KM 63-110 215/55R16 A01 K1a K2b K3c A21 A58 Car
e1*2007/46*0623*..; 63-110 225/50R16 A01 K1c K2b K3c K5a K8g F23 Flh KOV
e1*2007/46*0627*..; NoE V16 S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 205/55R16 A12 A14 A16
Hybrid 110 215/55R16 A01 K1a K2b K3c A21 A58 F24
AU S02
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VIII) /-Variant 110 205/55R16 A94 A14 A16 A21
CD, CDV 110 215/55R16 A01 A12 K1a K2b A58 Car F24
e1*2007/46*2014*..; 110 225/50R16 A01 A12 K1a K2b Flh KOV NoE
e1*2007/46*2180*.. NoP V16 S03
VW Golf (VIII) /-Variant 66-96 205/55R16 A94 A14 A16 A21
CD, CDV 66-96 215/55R16 A01 A12 K1a K2b A58 Car F23
e1*2007/46*2014*..; 66-96 225/50R16 A01 A12 K1a K2b K8h Flh KOV NoE
e1*2007/46*2180*.. NoP V16 S03
VW Golf (VIII) 110 205/55R16 A94 A14 A16 A21
Plug-in-Hybrid 110 215/55R16 A01 A12 K1a K2b A58 AuT F24
CD 110 225/50R16 A01 A12 K1a K2b Flh KOV V16
e1*2007/46*2014*.. S03
VW Golf Plus 55-125 205/55R16 K1a K1b K2b K56 A01 A12 A14
1KP 55-125 225/50R16 K1c K27 K2b K44 K56 A16 A21 A58
e1*2001/116*0304*..; V16 S02
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 205/55R16 A12 A14 A16
AUV, 1KM 63-85 215/55R16 A01 K1a K2b K3c K8g A21 A58 F23
e1*2007/46*0627*..; 63-85 225/50R16 A01 K1c K2b K3c K5a K8k V16 S02
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 205/55R16 A12 A14 A16
AUV, 1KM 63-110 215/55R16 A01 K1a K2b K3c A21 A58 F24
e1*2007/46*0627*..; 63-110 225/50R16 A01 K1c K2b K3c K5a K6g K8a V16 X55 S02
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 66-147 205/55R16 K1a K2b K56 A01 A12 A14
1KM 66-147 225/50R16 K1c K27 K2b K44 K46 K56 A16 A21 A58
e1*2001/116*0328*.. Sth V16 S02
VW Jetta (VI) 77 - 110 195/55R16 R37 A12 A14 A16
16, 16H 77 - 110 195/60R16 R37 A21 A58 Sth
e1*2007/46*0539*..; 77 - 155 205/55R16 A01 K1a K1b K2b V16 S02
e1*2007/46*0584*.. 77 - 155 215/55R16 A01 K1c K2b K3a K6g K8e
77 - 155 225/50R16 A01 K1c K2b K3a K6h K6i K8m
VW Passat (V) 74-142 205/55R16 A13 T89 T91 A14 A16 A21
3BG 74-142 215/50R16 A12 T90 Car Lim V16
e1*98/14*0157*.., 74-142 225/45R16 A12 T89 S02
e1*2001/116*0157*.. 74-142 225/50R16 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 205/55R16 A33 R37 A14 A16 A21
3C 75-147 215/55R16 A12 B03 DB8 Lim
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K46 K56 V16 S02
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW Passat (VI) 75-147 205/55R16 A33 R37 A14 A16 A21
Variant 75-147 215/55R16 A12 B03 Car DB8
3C 75-147 225/50R16 A01 A12 K1a K2b K46 K56 V16 S02
e1*2001/116* 77-110 195/60R16 A13 R37 T89 T93
0307*00-23
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A14 A16 A21
3C, 3c 77-130 205/55R16 A33 R37 T91 T94 Car Lim V16
e1*2001/116* 77-155 205/55R16 A33 M+S T91 T94 VoA S02
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A01 A12 K1a K2b
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-130 195/60R16 A13 R09 T89 T93 A14 A16 A21
3C, 3c 77-130 205/55R16 A33 R37 T91 T94 Car KMV Lim
e1*2001/116* 77-155 205/55R16 A33 M+S T91 T94 V16 VoA S02
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A12
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VIII) 88-147 215/60R16 A31 A14 A16 A21
3C 88-147 225/55R16 A90 A57 Car Lim
e1*2001/116* 88-147 225/60R16 A12 NoP VoA S03
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat CC / CC 100-130 205/55R16 A90 A14 A16 A21
3CC 100-130 215/55R16 A12 B03 V16 S02
e1*2001/116*0468*.. 100-130 225/50R16 A12
- incl. ab Modell 2012
VW Scirocco (III) 90-162 205/55R16 A33 M+S A14 A16 A21
13 A58 B03 Cpe
e1*2001/116*0471*.. S02
VW Tiguan (I) 81-155 215/65R16 A13 A14 A16 A21
5N 81-155 225/60R16 A12 A57 S03
e1*2001/116* 81-155 225/65R16 A12
0450*00-10; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/60R16 A01 A12 K2b
0487*00-01 81-155 255/55R16 A01 A12 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa

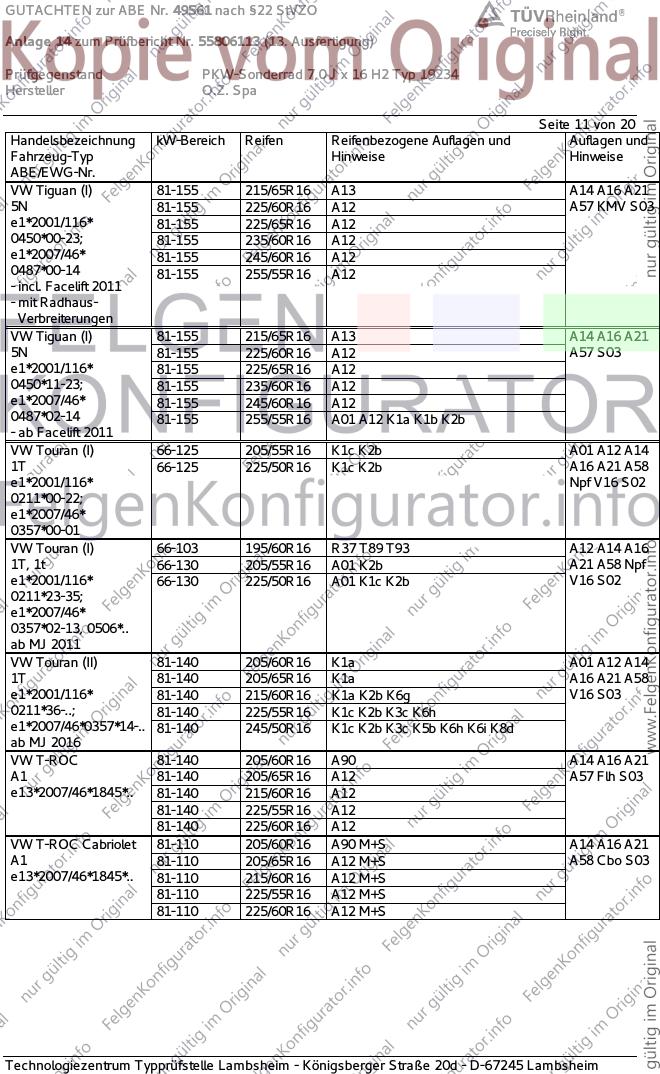

Seite 11 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 215/65R16 A13 A14 A16 A21
5N 81-155 225/60R16 A12 A57 KMV S03
e1*2001/116* 81-155 225/65R16 A12
0450*00-23; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/60R16 A12
0487*00-14 81-155 255/55R16 A12
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 215/65R16 A13 A14 A16 A21
5N 81-155 225/60R16 A12 A57 S03
e1*2001/116* 81-155 225/65R16 A12
0450*11-23; 81-155 235/60R16 A12
e1*2007/46* 81-155 245/60R16 A12
0487*02-14 81-155 255/55R16 A01 A12 K1a K1b K2b
- ab Facelift 2011
VW Touran (I) 66-125 205/55R16 K1c K2b A01 A12 A14
1T 66-125 225/50R16 K1c K2b A16 A21 A58
e1*2001/116* Npf V16 S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran (I) 66-103 195/60R16 R37 T89 T93 A12 A14 A16
1T, 1t 66-130 205/55R16 A01 K2b A21 A58 Npf
e1*2001/116* 66-130 225/50R16 A01 K1c K2b V16 S02
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 205/60R16 K1a A01 A12 A14
1T 81-140 205/65R16 K1a A16 A21 A58
e1*2001/116* 81-140 215/60R16 K1a K2b K6g V16 S03
0211*36-..; 81-140 225/55R16 K1c K2b K3c K6h
e1*2007/46*0357*14-.. 81-140 245/50R16 K1c K2b K3c K5b K6h K6i K8d
ab MJ 2016
VW T-ROC 81-140 205/60R16 A90 A14 A16 A21
A1 81-140 205/65R16 A12 A57 Flh S03
e13*2007/46*1845*.. 81-140 215/60R16 A12
81-140 225/55R16 A12
81-140 225/60R16 A12
VW T-ROC Cabriolet 81-110 205/60R16 A90 M+S A14 A16 A21
A1 81-110 205/65R16 A12 M+S A58 Cbo S03
e13*2007/46*1845*.. 81-110 215/60R16 A12 M+S
81-110 225/55R16 A12 M+S
81-110 225/60R16 A12 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa

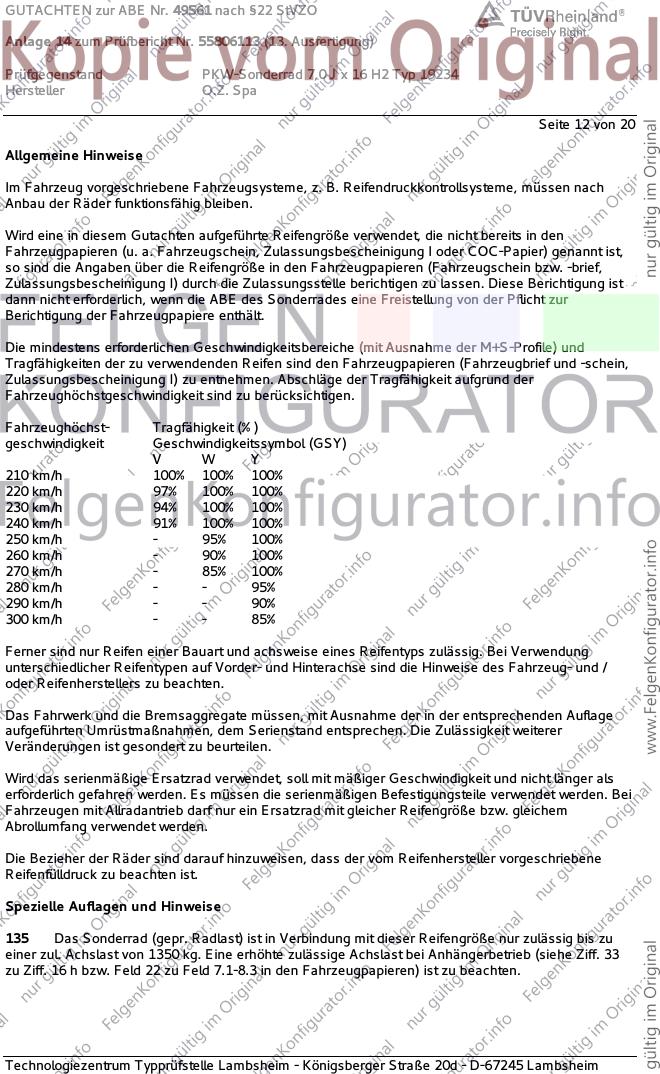

Seite 12 von 20
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa

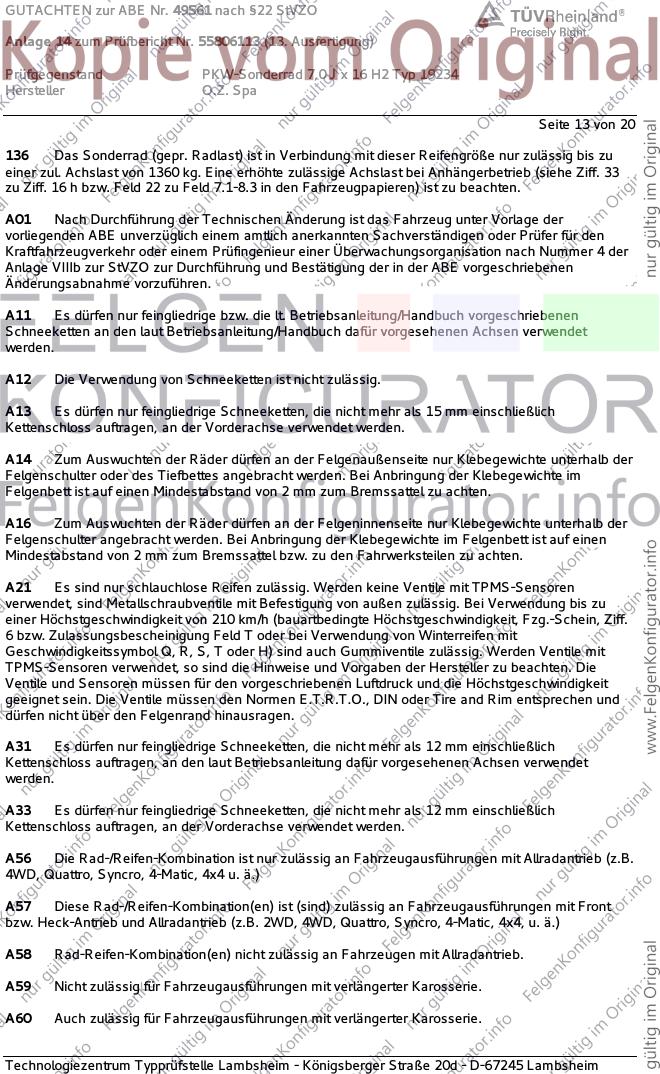

Seite 13 von 20
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 14 von 20
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa

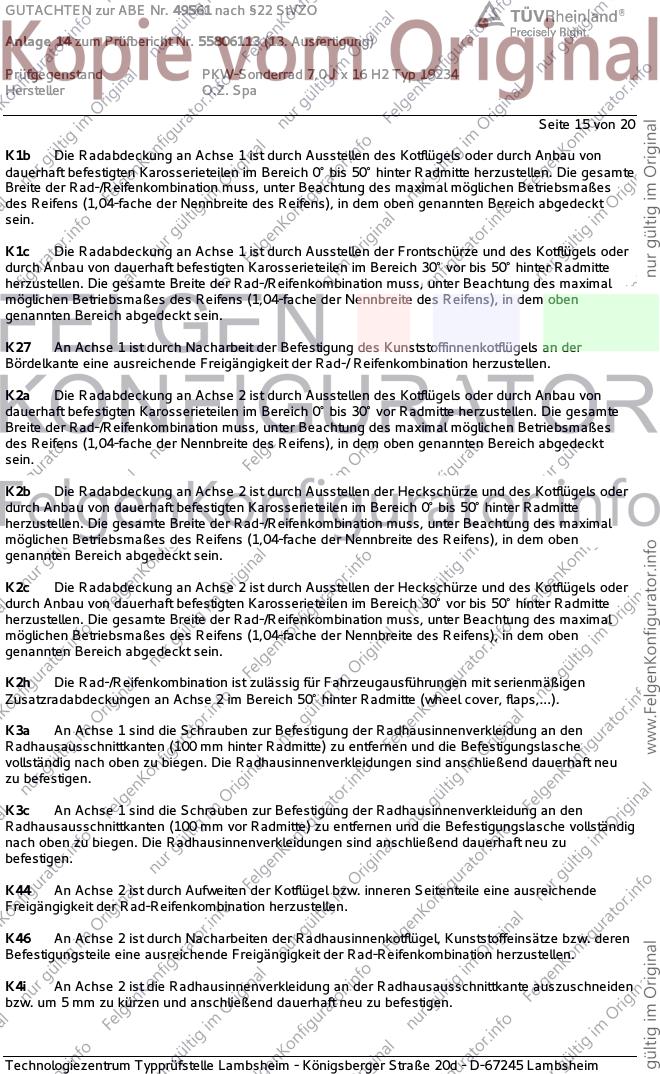

Seite 15 von 20
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa

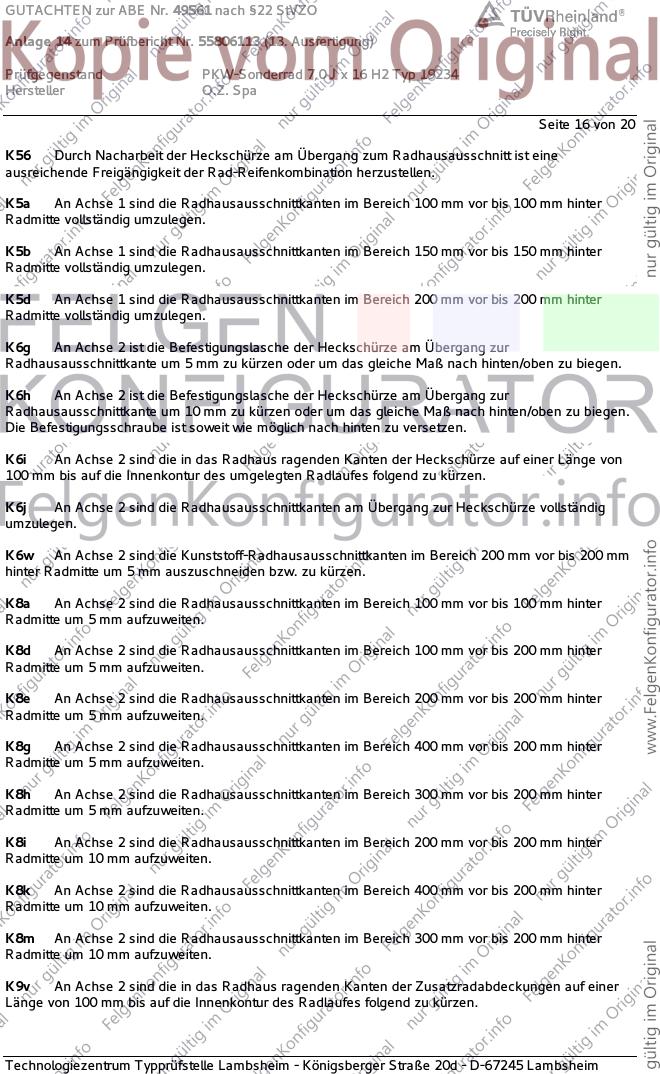

Seite 16 von 20
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa

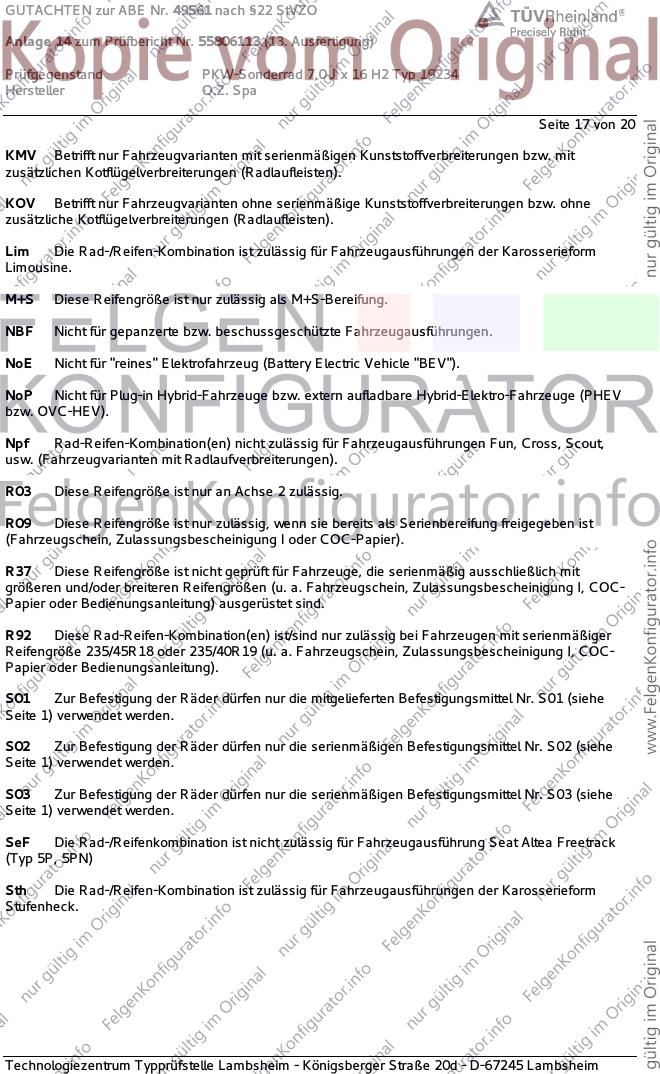

Seite 17 von 20
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 18 von 20
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa

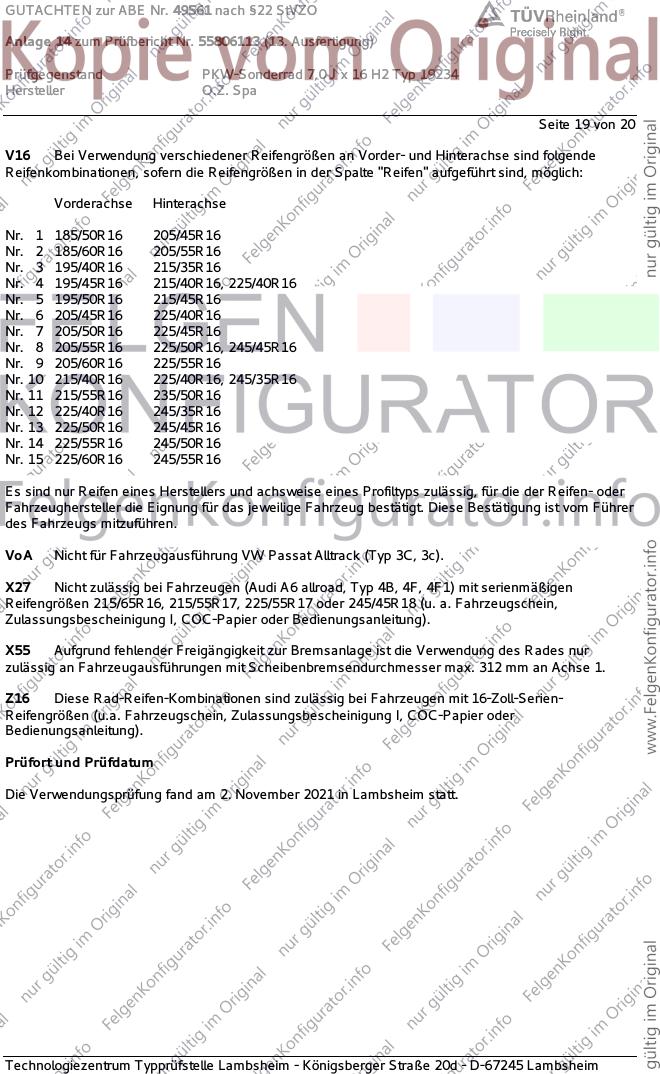

Seite 19 von 20
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 185/60R16 205/55R16
Nr. 3 195/40R16 215/35R16
Nr. 4 195/45R16 215/40R16, 225/40R16
Nr. 5 195/50R16 215/45R16
Nr. 6 205/45R16 225/40R16
Nr. 7 205/50R16 225/45R16
Nr. 8 205/55R16 225/50R16, 245/45R16
Nr. 9 205/60R16 225/55R16
Nr. 10 215/40R16 225/40R16, 245/35R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Rades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. November 2021 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49561 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55806113 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 16 H2 Typ 19234
Hersteller O.Z. Spa
Seite 20 von 20
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum Juli 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. November 2021
Pohl 00379253.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
