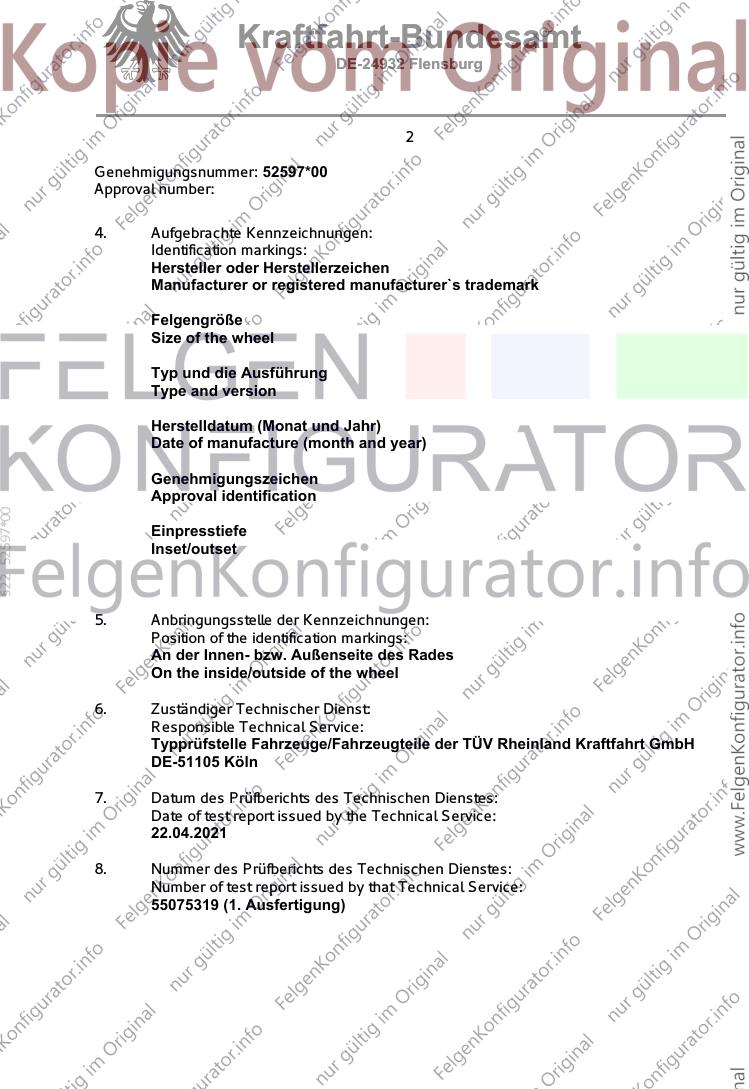

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 52597*00
special wheels for passenger cars 8,5 J x 20 H2
Genehmigungsnummer: 52597*00
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
mbDESIGN GmbH & Co.KG
DE-63571 Gelnhausen
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
VR3-8520
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52597*00
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 52597*00
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
22.04.2021
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55075319 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52597*00
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 12 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 52597*00
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52597*00
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 03.05.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 52597*00
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 17
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell VR3
Typ VR3-8520
Radgröße 8.5JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5RZ VR3-8520 5RZ / Ø75,0 - Ø57,1 5/112/57,1 45 740 2260
Kennzeichnungen
KBA-Nummer 52597
Herstellerzeichen mbDESIGN
Radtyp und Ausführung VR3-8520 (s.o.)
Radgröße 8.5JX20H2
§22 52597*00
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 28,3
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 140 32
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 235/30R20 A01 G90 T88 A12 A14 A18
8V 77-140 235/30R20 T88 Z19 A57 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A12 A14
8P A18 A58 Cbo
e1*2001/116*0456*.. S02
Audi A3 Sportback 110,147 235/30R20 A01 K2b T88 A12 A14 A18
GY A57 F24 Flh
e1*2007/46*2060*.. NoE NoP S01
Audi A3 Sportback 110 235/30R20 K2b T88 A01 A12 A14
TFSIe A18 A58 F24
GY Flh S01
e1*2007/46*2060*..
- Plug-in Hybrid
Audi A3, -/Sportback 184-195 235/30R20 G01 K1c K2b K46 K56 T88 A01 A12 A14
8P, 8PA A18 Flh LK6
§22 52597*00
e1*2001/116*0217*.., S02
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A12 A14
8P, 8PA, 8PB A18 A58 Flh
e1*2001/116*0217*..; S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 235/30R20 Flh G90 K1c K2b K3a K4i K5d K6g A01 A12 A14
8V K8h T88 A18 A57 F24
e1*2007/46*0607*.. S02
- incl. Facelift 2016
Audi A6 -/Avant 89-188 245/30R20 T90 A12 A14 A18
4F, 4F1 89-213 255/30R20 T92 Car Lim NBF
e1*2001/116*0254*.., X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A8 154-257 245/35R20 R37 T91 T95 A12 A14 A18
4E 154-257 245/40R20 R37 T95 T99 X72 Lim NBF S02
e1*2001/116*0198*.., 154-257 245/40R20 A01 G01 R37 T95 T99
e1*2001/116*0246*.. 154-331 255/35R20 T93 T97
Audi Q2 85, 110 225/35R20 K1a A01 A12 A14
GA 85, 110 255/30R20 K2b R03 A18 A58 V20
e1*2007/46*1552*.. S01
- Frontantrieb
Audi Q2 Quattro 110, 140 225/35R20 K1a T90 A01 A12 A14
GA A18 A56 S01
e1*2007/46*1552*01-..
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 S03
e1*2007/46*0591*..;
e13*2007/46*1163*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 KMV S03
e1*2007/46*0591*..;
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi Q3, -/Sportback 110-169 235/40R20 A12 A14 A18
(II) 110-169 235/45R20 A57 S03
F3
e1*2007/46*1900*..
Audi RS3 Sportback 270,294 235/30R20 K6g K8d R21 A01 A12 A14
8V A18 A56 Y85
e1*2007/46*0608*01-.. S02
- incl. Facelift 2017
Audi S3 206-228 235/30R20 T88 A12 A14 A18
8V A56 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
§22 52597*00
Audi S3 Sportback 228 235/30R20 K2b T88 A01 A12 A14
GY A18 A56 F24
e1*2007/46*2060*.. Flh NoP S01
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6g K8h A01 A12 A14
8V T88 A18 A56 F24
e1*2007/46*0607*.. Flh S02
- incl. Facelift 2016
Audi TT (II) 118-155 235/30R20 K46 K56 T88 A01 A12 A14
8J 118-184 245/30R20 K46 K56 A18 A57 Cbo
e1*2001/116* 118-184 255/30R20 K1a K1b K46 K56 Cpe S02
0369*00-16; 118-200 235/30R20 K46 K56 M+S T88
0374*00-01; 118-200 245/30R20 K46 K56 M+S
0375*00 118-200 255/30R20 K1a K1b K46 K56 M+S
Audi TT (III) 132-169 235/30R20 T88 A12 A14 A18
8J 132-169 245/30R20 A57 Cbo Cpe
e1*2001/116* 132-169 255/30R20 A01 K6g S02
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TT (III) 180 235/30R20 T88 A12 A14 A18
8J 180 245/30R20 A57 Cbo Cpe
e1*2001/116* 180 255/30R20 A01 K6g S02
0369*31-..
ab Facelift 2018 (8S)
Audi TTS (III) 210-228 245/30R20 A12 A14 A18
8J 210-228 255/30R20 A01 K6g A56 Cbo Cpe
e1*2001/116* S02
0369*18-..
ab MJ 2015 (8S)
incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

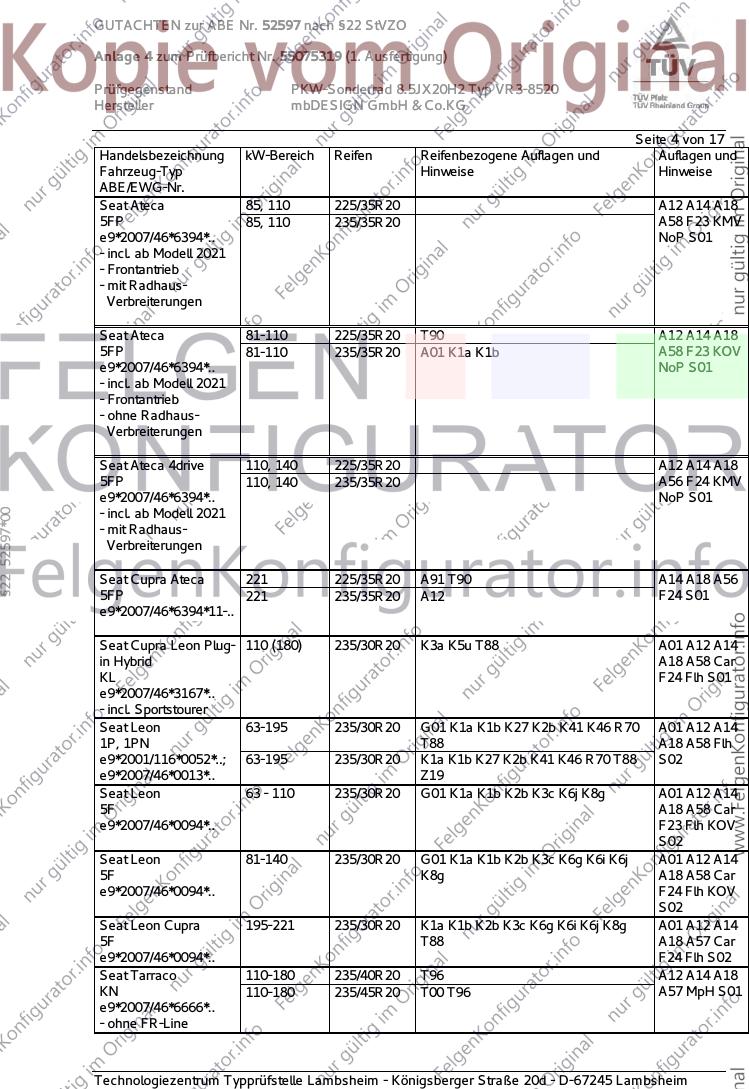

Seat Ateca 85, 110 225/35R20 A12 A14 A18
5FP 85, 110 235/35R20 A58 F23 KMV
e9*2007/46*6394*.. NoP S01
- incl. ab Modell 2021
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Seat Ateca 81-110 225/35R20 T90 A12 A14 A18
5FP 81-110 235/35R20 A01 K1a K1b A58 F23 KOV
e9*2007/46*6394*.. NoP S01
- incl. ab Modell 2021
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/35R20 A12 A14 A18
5FP 110, 140 235/35R20 A56 F24 KMV
e9*2007/46*6394*.. NoP S01
§22 52597*00
- incl. ab Modell 2021
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/35R20 A91 T90 A14 A18 A56
5FP 221 235/35R20 A12 F24 S01
e9*2007/46*6394*11-..
Seat Cupra Leon Plug- 110 (180) 235/30R20 K3a K5u T88 A01 A12 A14
in Hybrid A18 A58 Car
KL F24 Flh S01
e9*2007/46*3167*..
- incl. Sportstourer
Seat Leon 63-195 235/30R20 G01 K1a K1b K27 K2b K41 K46 R70 A01 A12 A14
1P, 1PN T88 A18 A58 Flh
e9*2001/116*0052*..; 63-195 235/30R20 K1a K1b K27 K2b K41 K46 R70 T88 S02
e9*2007/46*0013*.. Z19
Seat Leon 63 - 110 235/30R20 G01 K1a K1b K2b K3c K6j K8g A01 A12 A14
5F A18 A58 Car
e9*2007/46*0094*.. F23 Flh KOV
S02
Seat Leon 81-140 235/30R20 G01 K1a K1b K2b K3c K6g K6i K6j A01 A12 A14
5F K8g A18 A58 Car
e9*2007/46*0094*.. F24 Flh KOV
S02
Seat Leon Cupra 195-221 235/30R20 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F T88 A18 A57 Car
e9*2007/46*0094*.. F24 Flh S02
Seat Tarraco 110-180 235/40R20 T96 A12 A14 A18
KN 110-180 235/45R20 T00 T96 A57 MpH S01
e9*2007/46*6666*..
- ohne FR-Line
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG

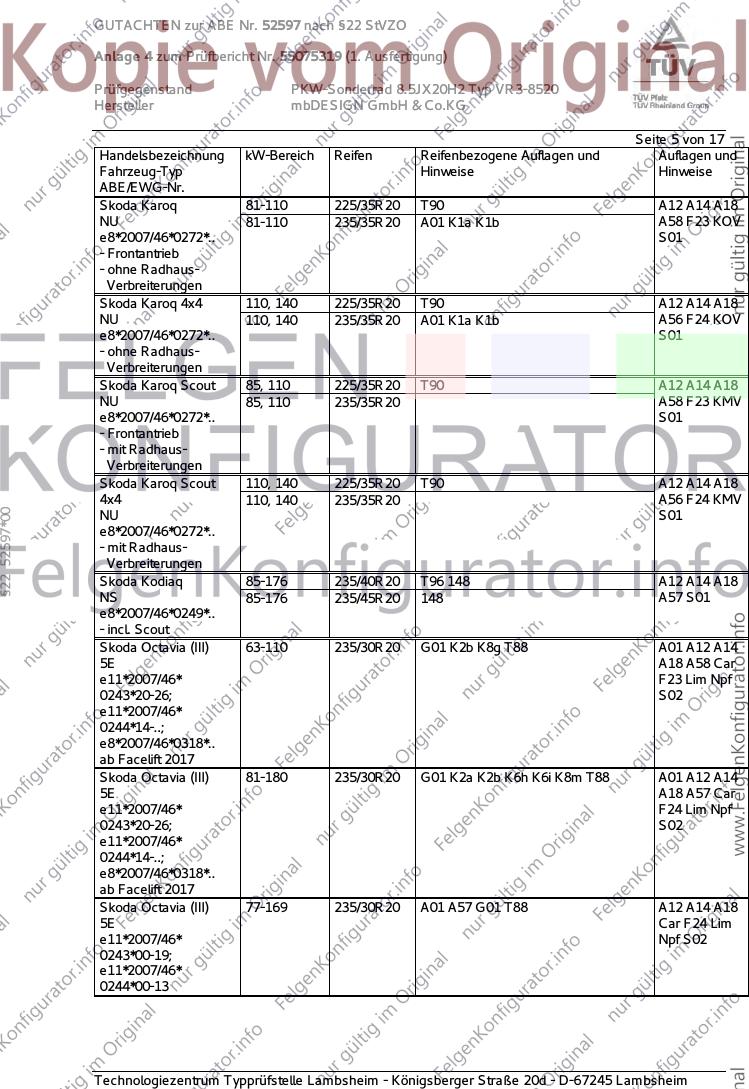

Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq 81-110 225/35R20 T90 A12 A14 A18
NU 81-110 235/35R20 A01 K1a K1b A58 F23 KOV
e8*2007/46*0272*.. S01
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/35R20 T90 A12 A14 A18
NU 110, 140 235/35R20 A01 K1a K1b A56 F24 KOV
e8*2007/46*0272*.. S01
- ohne Radhaus-
Verbreiterungen
Skoda Karoq Scout 85, 110 225/35R20 T90 A12 A14 A18
NU 85, 110 235/35R20 A58 F23 KMV
e8*2007/46*0272*.. S01
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Skoda Karoq Scout 110, 140 225/35R20 T90 A12 A14 A18
4x4 110, 140 235/35R20 A56 F24 KMV
§22 52597*00
NU S01
e8*2007/46*0272*..
- mit Radhaus-
Verbreiterungen
Skoda Kodiaq 85-176 235/40R20 T96 148 A12 A14 A18
NS 85-176 235/45R20 148 A57 S01
e8*2007/46*0249*..
- incl. Scout
Skoda Octavia (III) 63-110 235/30R20 G01 K2b K8g T88 A01 A12 A14
5E A18 A58 Car
e11*2007/46* F23 Lim Npf
0243*20-26; S02
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 235/30R20 G01 K2a K2b K6h K6i K8m T88 A01 A12 A14
5E A18 A57 Car
e11*2007/46* F24 Lim Npf
0243*20-26; S02
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 77-169 235/30R20 A01 A57 G01 T88 A12 A14 A18
5E Car F24 Lim
e11*2007/46* Npf S02
0243*00-19;
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 235/30R20 A01 G01 A12 A14 A18
5E A58 Car F23
e11*2007/46* Lim Npf S02
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (IV) 81-110 225/35R20 T90 A12 A14 A18
NX A58 Car F23
e8*2007/46*0355*.. KOV Lim NoE
NoP S01
Skoda Octavia (IV) 110-180 225/35R20 T90 A12 A14 A18
NX A57 Car F24
e8*2007/46*0355*.. KOV Lim
MpH NoE
S01
Skoda Octavia Scout 85, 110 225/35R20 A12 A14 A18
(IV) A58 Car F23
NX KMV NoE
e8*2007/46*0355*.. NoP S01
§22 52597*00
Skoda Octavia Scout 110, 147 225/35R20 T90 A12 A14 A18
4x4 (IV) A56 Car F24
NX KMV NoE
e8*2007/46*0355*.. NoP S01
Skoda Superb (III) 88-162 255/30R20 A01 K2b K4i K6g K6i K8e R03 A12 A14 A18
3T 88-206 225/35R20 T90 A57 Car Lim
e11*2001/116* 88-206 235/30R20 T88 NoP V00 V20
0326*32-45; 88-206 235/35R20 T88 T92 S01
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Superb iV (III) 115 225/35R20 T90 A12 A14 A18
3T 115 235/35R20 T92 A58 Car Lim
e8*2007/46*0317*.. 115 255/30R20 A01 K2b K4i K6g K6i K8e R03 V20 S01
- Plug-in Hybrid
VW Beetle, /Cabrio (II) 77-162 225/35R20 A12 A14 A18
16 77-162 235/30R20 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/35R20 S02
VW EOS 85-191 235/30R20 K2b K46 K56 T88 A01 A12 A14
1F A18 A58 Cbo
e1*2001/116*0349*.. S02
- incl. Facelift 2011
VW Golf (V) 55-184 235/30R20 G01 K1c K2b K44 K46 K56 LK6 T88 A01 A12 A14
1K A18 S02
e1*2001/116*
0242*00-24
VW Golf (VI) 59-173 235/30R20 G86 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K A18 S02
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG

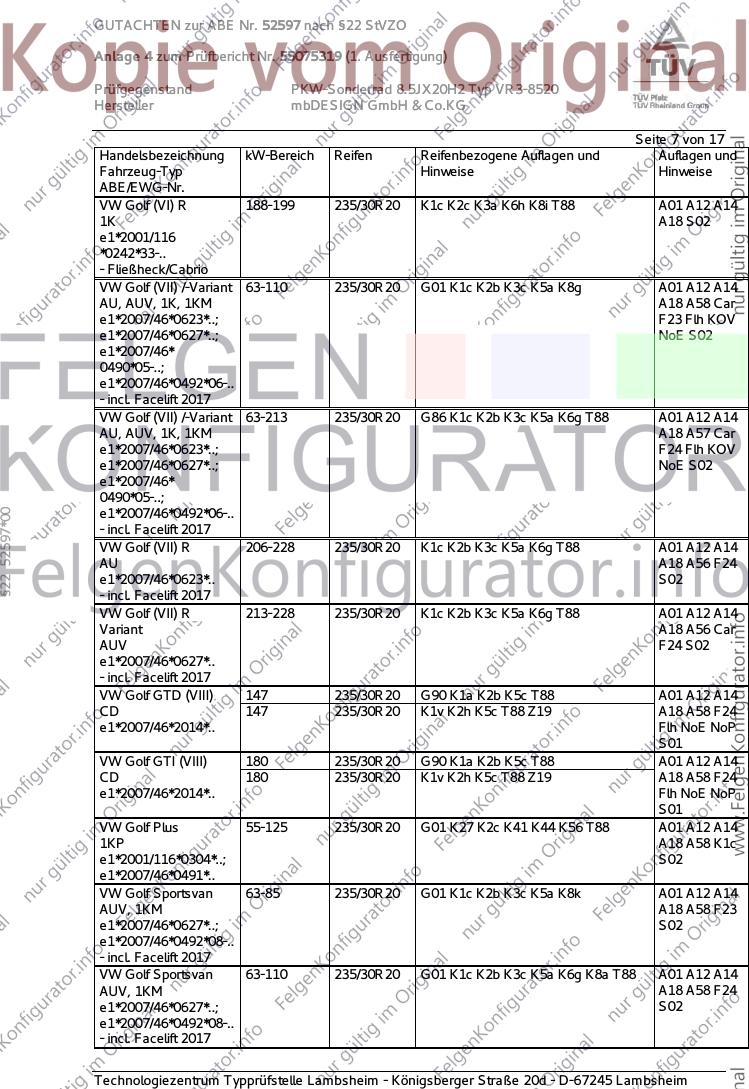

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) R 188-199 235/30R20 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K A18 S02
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
VW Golf (VII) /-Variant 63-110 235/30R20 G01 K1c K2b K3c K5a K8g A01 A12 A14
AU, AUV, 1K, 1KM A18 A58 Car
e1*2007/46*0623*..; F23 Flh KOV
e1*2007/46*0627*..; NoE S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-213 235/30R20 G86 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU, AUV, 1K, 1KM A18 A57 Car
e1*2007/46*0623*..; F24 Flh KOV
e1*2007/46*0627*..; NoE S02
e1*2007/46*
0490*05-..;
§22 52597*00
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 235/30R20 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU A18 A56 F24
e1*2007/46*0623*.. S02
- incl. Facelift 2017
VW Golf (VII) R 213-228 235/30R20 K1c K2b K3c K5a K6g T88 A01 A12 A14
Variant A18 A56 Car
AUV F24 S02
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf GTD (VIII) 147 235/30R20 G90 K1a K2b K5c T88 A01 A12 A14
CD 147 235/30R20 K1v K2h K5c T88 Z19 A18 A58 F24
e1*2007/46*2014*.. Flh NoE NoP
S01
VW Golf GTI (VIII) 180 235/30R20 G90 K1a K2b K5c T88 A01 A12 A14
CD 180 235/30R20 K1v K2h K5c T88 Z19 A18 A58 F24
e1*2007/46*2014*.. Flh NoE NoP
S01
VW Golf Plus 55-125 235/30R20 G01 K27 K2c K41 K44 K56 T88 A01 A12 A14
1KP A18 A58 K1c
e1*2001/116*0304*..; S02
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 235/30R20 G01 K1c K2b K3c K5a K8k A01 A12 A14
AUV, 1KM A18 A58 F23
e1*2007/46*0627*..; S02
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 235/30R20 G01 K1c K2b K3c K5a K6g K8a T88 A01 A12 A14
AUV, 1KM A18 A58 F24
e1*2007/46*0627*..; S02
e1*2007/46*0492*08-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG

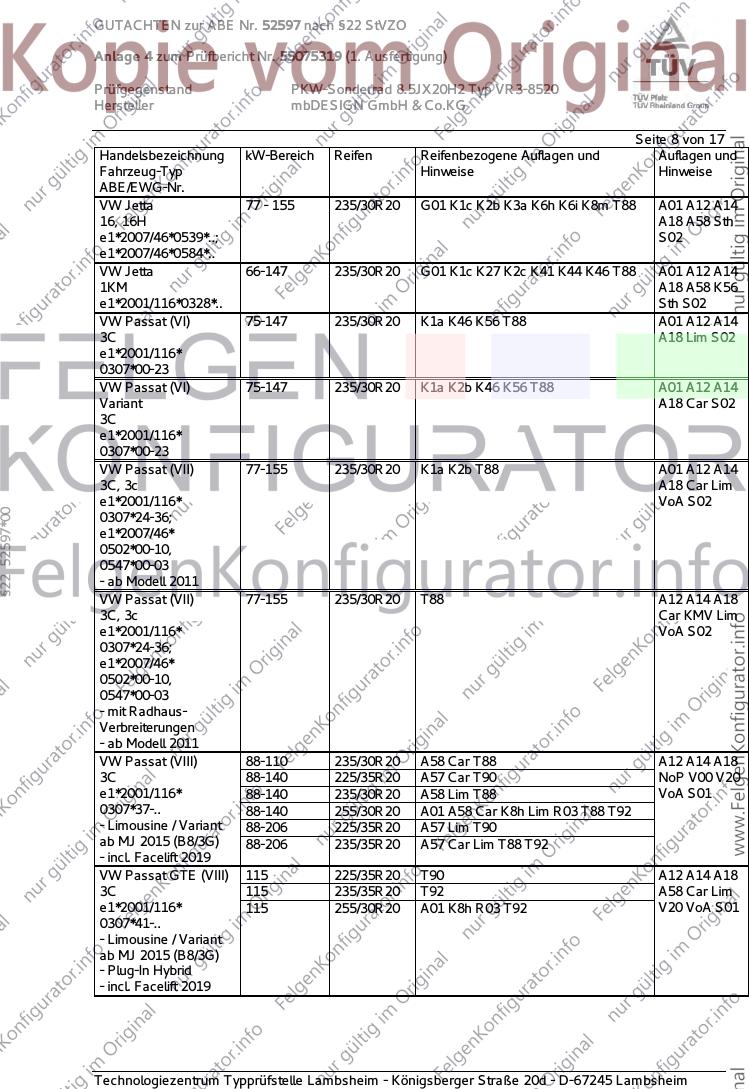

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 77 - 155 235/30R20 G01 K1c K2b K3a K6h K6i K8m T88 A01 A12 A14
16, 16H A18 A58 Sth
e1*2007/46*0539*..; S02
e1*2007/46*0584*..
VW Jetta 66-147 235/30R20 G01 K1c K27 K2c K41 K44 K46 T88 A01 A12 A14
1KM A18 A58 K56
e1*2001/116*0328*.. Sth S02
VW Passat (VI) 75-147 235/30R20 K1a K46 K56 T88 A01 A12 A14
3C A18 Lim S02
e1*2001/116*
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1a K2b K46 K56 T88 A01 A12 A14
Variant A18 Car S02
3C
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1a K2b T88 A01 A12 A14
3C, 3c A18 Car Lim
e1*2001/116* VoA S02
§22 52597*00
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 235/30R20 T88 A12 A14 A18
3C, 3c Car KMV Lim
e1*2001/116* VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VIII) 88-110 235/30R20 A58 Car T88 A12 A14 A18
3C 88-140 225/35R20 A57 Car T90 NoP V00 V20
e1*2001/116* 88-140 235/30R20 A58 Lim T88 VoA S01
0307*37-.. 88-140 255/30R20 A01 A58 Car K8h Lim R03 T88 T92
- Limousine / Variant 88-206 225/35R20 A57 Lim T90
ab MJ 2015 (B8/3G) 88-206 235/35R20 A57 Car Lim T88 T92
- incl. Facelift 2019
VW Passat GTE (VIII) 115 225/35R20 T90 A12 A14 A18
3C 115 235/35R20 T92 A58 Car Lim
e1*2001/116* 115 255/30R20 A01 K8h R03 T92 V20 VoA S01
0307*41-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-331 245/40R20 R91 T95 T99 148 A12 A14 A18
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 148 Lim S02
e1*98/14*0189*..; 177 245/35R20 T95 148
e1*2001/116*0189*..; 177,246 255/35R20 T97 148
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Tiguan (I) 81-155 245/35R20 A12 A14 A18
5N A57 S01
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 245/35R20 A12 A14 A18
5N A57 S01
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
§22 52597*00
VW Tiguan (I) 81-155 245/35R20 A12 A14 A18
5N A57 KMV S01
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (II) 85-180 235/40R20 T96 A12 A14 A18
5N 85-180 235/45R20 A57 MpH S01
e1*2001/116*
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) 110-180 235/40R20 T96 A12 A14 A18
Allspace 110-180 235/45R20 A57 S01
5N
e1*2001/116*
0450*31-..
VW Touran (II) 81-140 225/35R20 K1a K2b K6g T90 A01 A12 A14
1T 81-140 235/30R20 K1c K2b K3c K6h T88 A18 A58 S04
e1*2001/116* 81-140 235/35R20 K1c K2b K3c K6h T92
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG

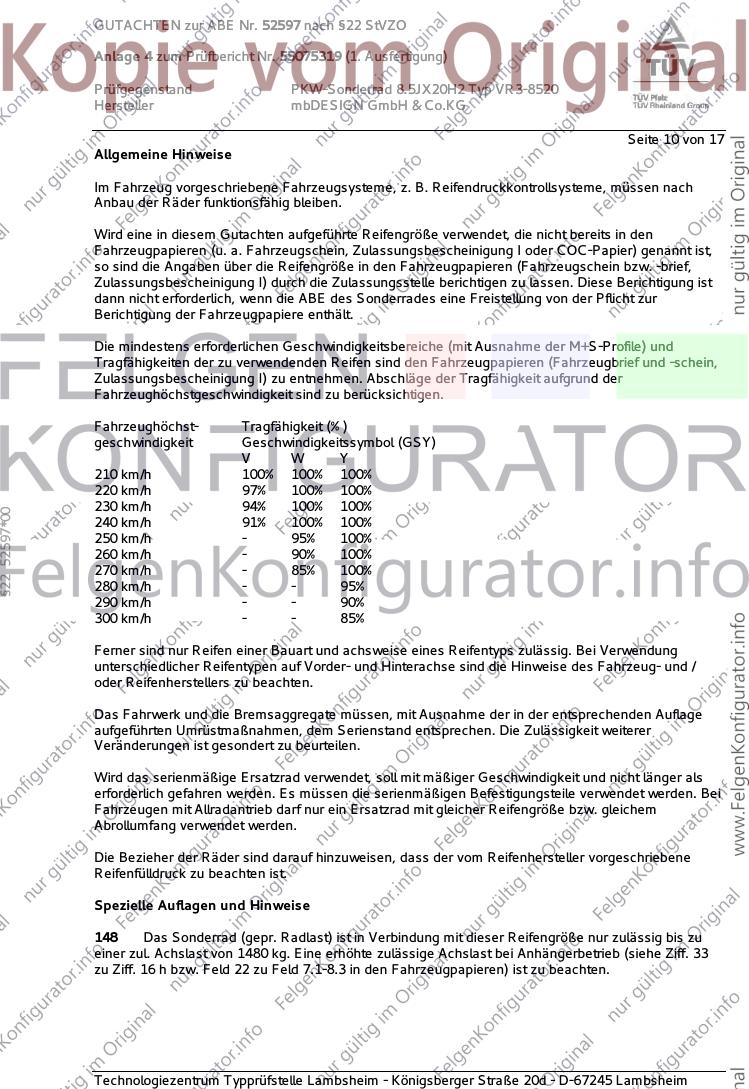

Seite 10 von 17
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
§22 52597*00
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 11 von 17
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
§22 52597*00
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 12 von 17

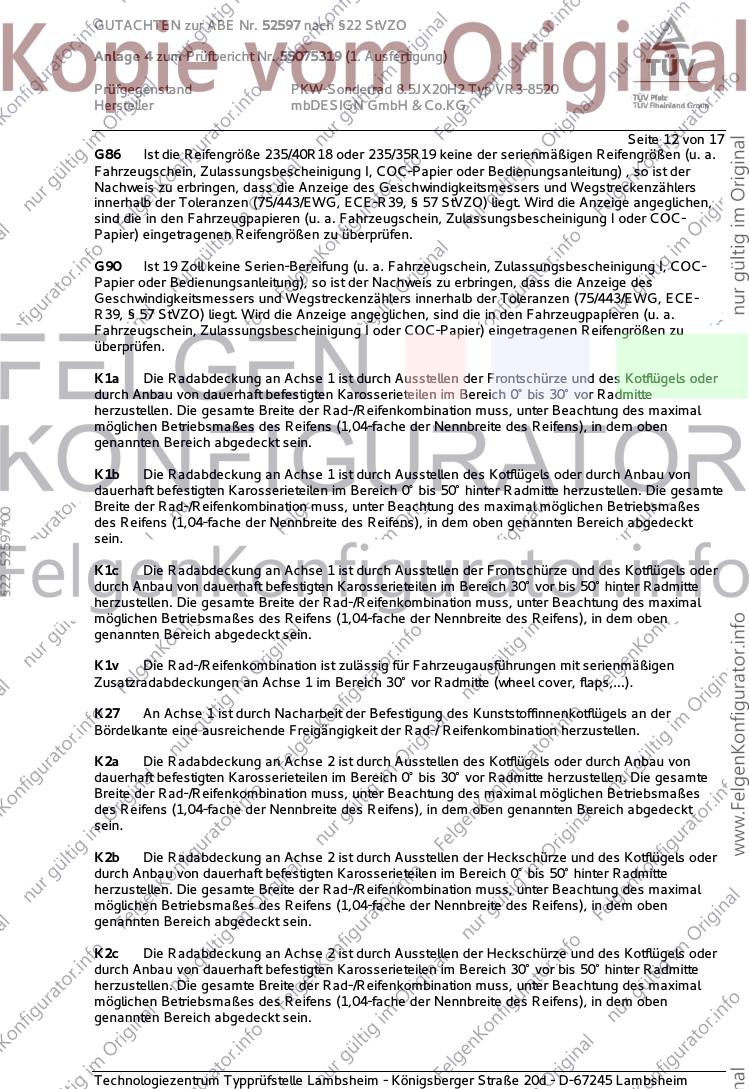

G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

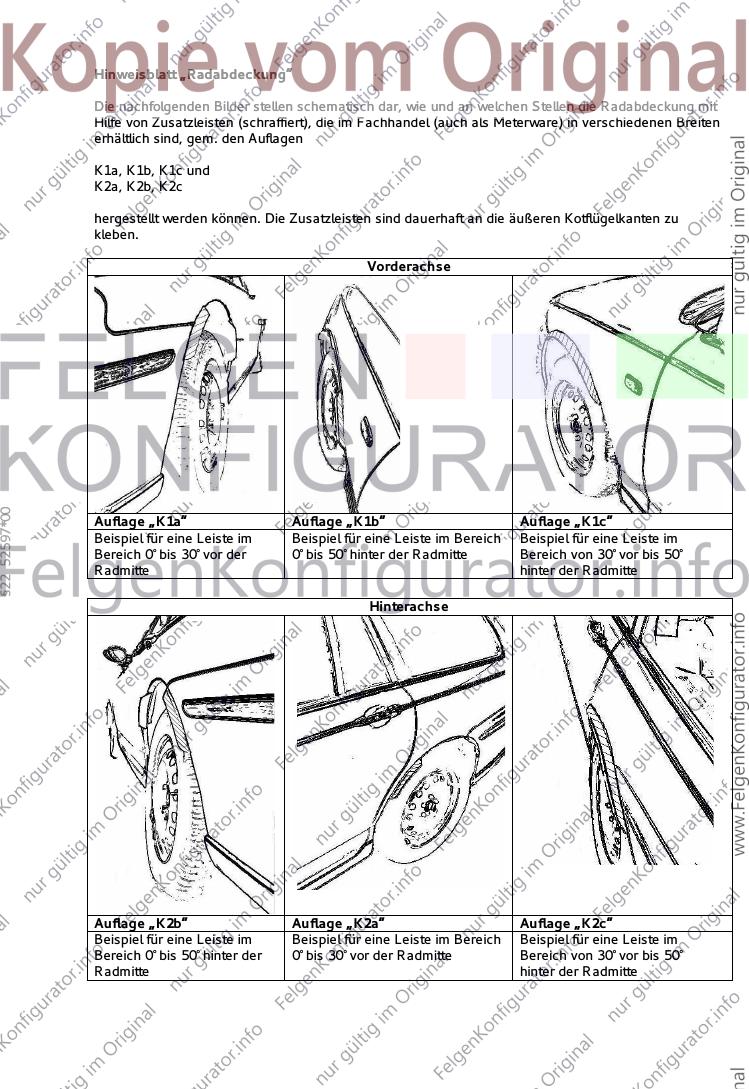

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§22 52597*00
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 13 von 17

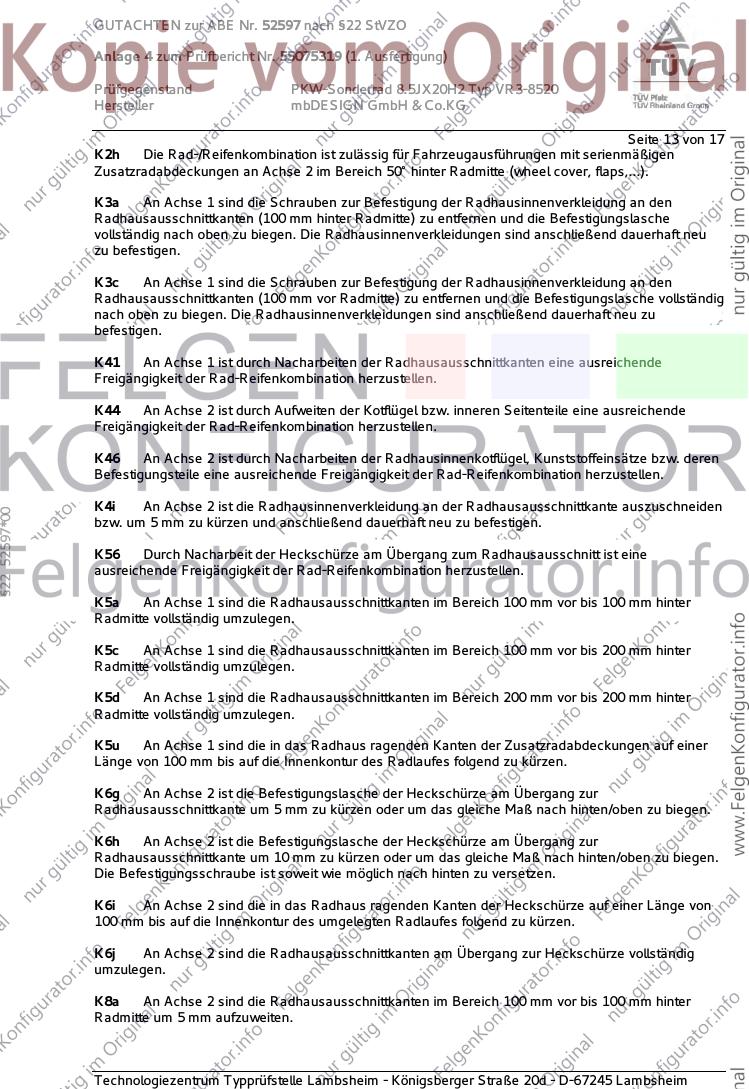

K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
§22 52597*00
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5u An Achse 1 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 14 von 17

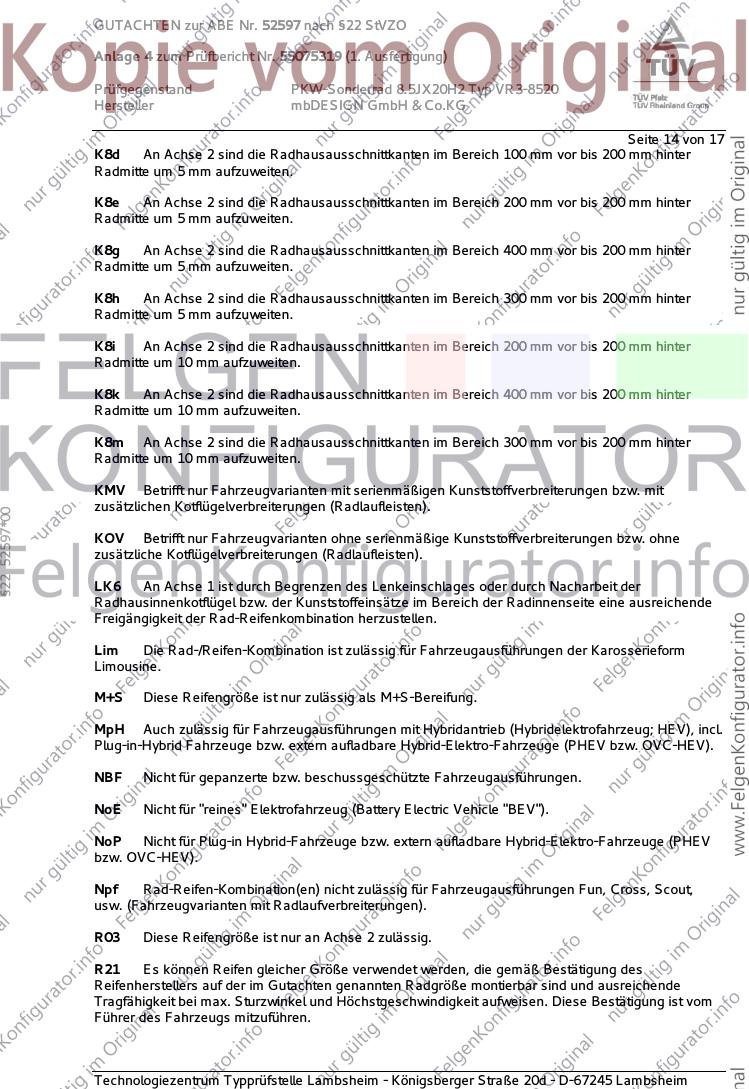

K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
§22 52597*00
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG
Seite 15 von 17
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 52597*00
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG

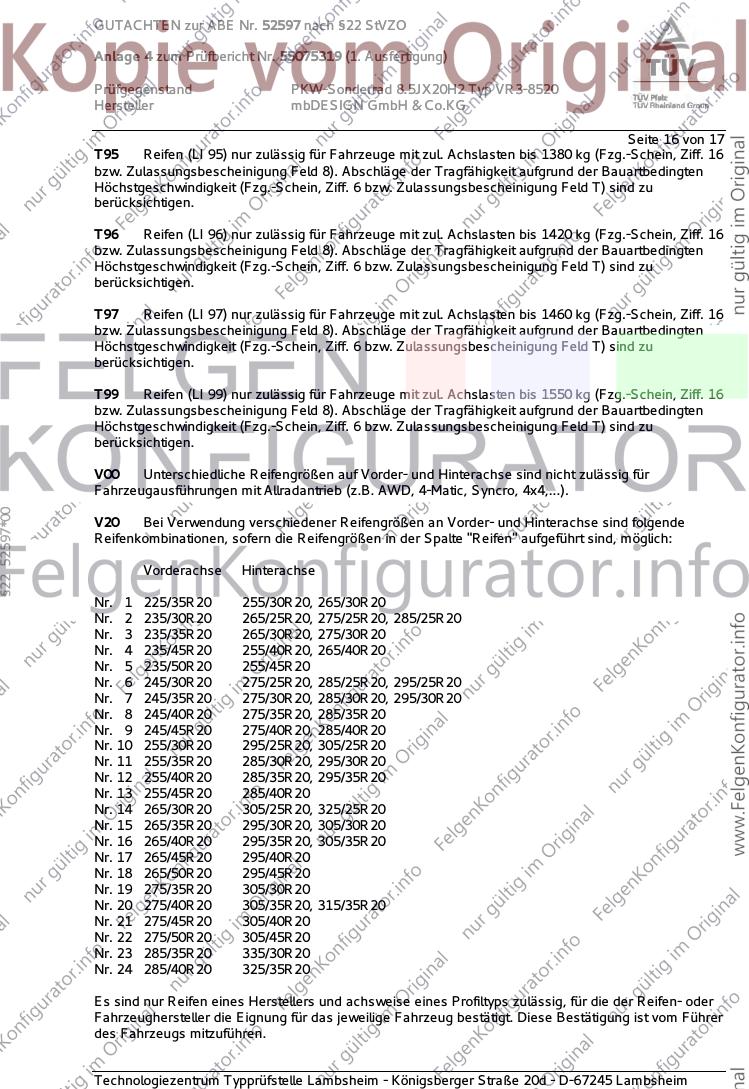

Seite 16 von 17
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
§22 52597*00
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 275/50R20 305/45R20
Nr. 23 285/35R20 335/30R20
Nr. 24 285/40R20 325/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52597 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55075319 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX20H2 Typ VR3-8520
Hersteller mbDESIGN GmbH & Co.KG

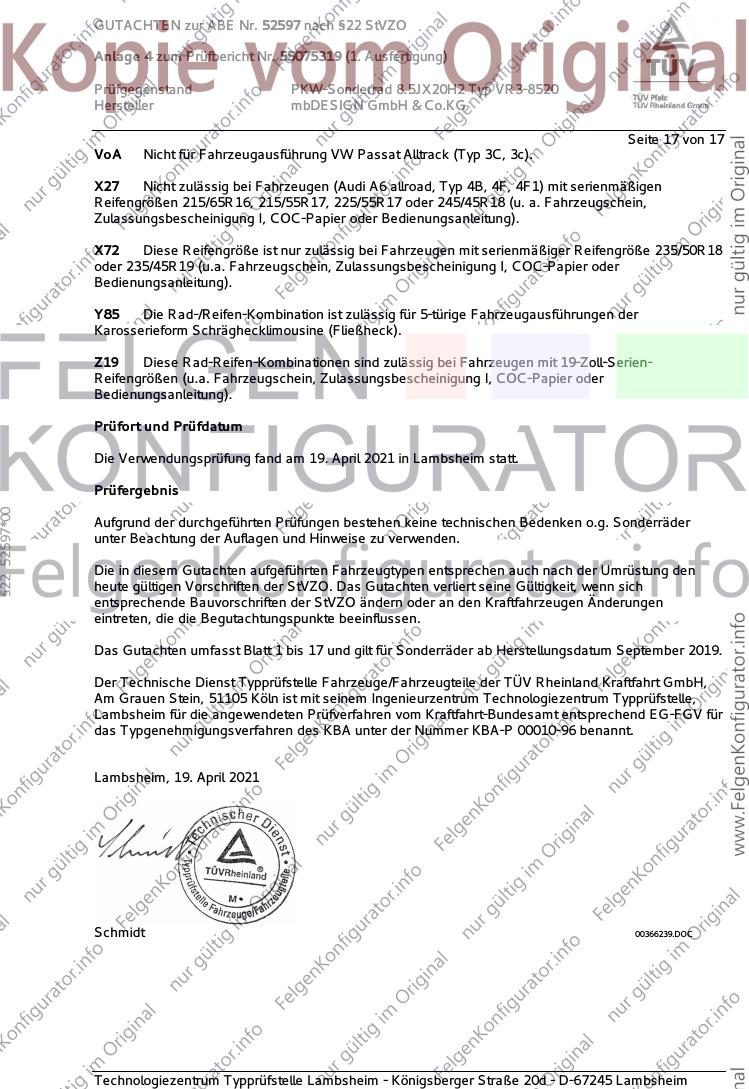

Seite 17 von 17
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. April 2021 in Lambsheim statt.
Prüfergebnis
§22 52597*00
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum September 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. April 2021
Schmidt 00366239.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 52597*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
