GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 10
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell B43
Typ B43-8020
Radgröße 8,0Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
V7 B43-8020 V7 / ohne Ring 5/112/57,1 50 700 2250
Kennzeichnungen
KBA-Nummer 54586
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B43-8020 (s.o.)
Radgröße 8,0Jx20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 54586*05
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serien-Schraube M14x1,5 Kugel D=25,6 mm 120 27,5
S02 Serien-Schraube M14x1,5 Kugel D=25,6 mm 140 27,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 225/30R20 T85 A12 A21 A57
8V A99 Cbo F24
e1*2007/46*0607*.. Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-92 225/30R20 T85 A12 A21 A58
8V A99 Cbo F23
e1*2007/46*0607*.. Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Limousine 110 225/30R20 NoD T85 A12 A21 A57
GY 110-147 235/30R20 R70 T88 A99 F24 Lim
e1*2007/46*2060*.. NoE NoP S02
Audi A3 Sportback 110 225/30R20 NoD T85 A12 A21 A57
GY 110-147 235/30R20 R70 T88 A99 F24 Flh
e1*2007/46*2060*.. KOV NoE NoP
S02
Audi A3 Sportback PHEV 110, 130 235/30R20 R70 T88 A12 A21 A58
GY A99 F24 Flh
e1*2007/46*2060*.. KOV S02
- Plug-in Hybrid
Audi A3, -/Sportback 77-140 225/30R20 T85 A12 A21 A58
8V A99 F24 Flh
§22 54586*05
e1*2007/46*0607*.. S01
- incl. Facelift 2016
Audi A3, -/Sportback 77-96 225/30R20 T85 A12 A21 A58
8V 77-96 235/30R20 A01 G01 K6g K8h R70 T88 A99 F23 Flh
e1*2007/46*0607*.. S01
- incl. Facelift 2016
Audi S3 Limousine 228, 245 235/30R20 R70 T88 A12 A21 A56
GY A99 F24 Lim
e1*2007/46*2060*.. NoP S02
Audi S3 Sportback 228, 245 235/30R20 R70 T88 A12 A21 A56
GY A99 F24 Flh
e1*2007/46*2060*.. KOV NoP S02
Audi TT (II) 118-155 225/30R20 T85 A12 A21 A57
8J 118-155 235/30R20 R70 T88 A99 Cbo Cpe
e1*2001/116* 118-155 245/30R20 S01
0369*00-16; 118-200 225/30R20 M+S T85
0374*00-01; 118-200 235/30R20 M+S R70 T88
0375*00 118-200 245/30R20 M+S
Audi TT (III) 132-169 225/30R20 T85 A12 A21 A57
8J 132-169 245/30R20 A99 Cbo Cpe
e1*2001/116* S01
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Cupra Leon 110 235/30R20 R70 T88 A12 A21 A58
KL A99 Car F24
e9*2007/46*3167*28-.. Flh NoP S02
- incl. Sportstourer
- ab Facelift 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Cupra Leon PHEV 110 ,130 235/30R20 R70 T88 A01 A12 A21
KL A58 A99 BW7
e9*2007/46*3167*28-.. Car F24 Flh
- Plug-in Hybrid S02
- incl. Sportstourer
- ab Facelift 2024
Cupra Leon VZ 221, 245 235/30R20 R70 T88 A12 A21 A57
KL A99 BW1 BW7
e9*2007/46*3167*28-.. Car F24 Flh
- incl. Sportstourer NoP S02
- ab Facelift 2024
Seat Cupra Born 70 225/40R20 A12 T94 A21 A58 A99
K1 70, 89 215/45R20 A90 T95 Flh S01
e9*2018/858*04001*.. 70, 89 235/40R20 A12 T96
- Elektro
Seat Cupra Leon 180-228 235/30R20 R70 T88 A12 A21 A57
KL A99 BW7 Car
e9*2007/46* F24 Flh NoP
§22 54586*05
3167*00-27 S02
- incl. Sportstourer
Seat Cupra Leon PHEV 110 235/30R20 R70 T88 A12 A21 A58
KL A99 BW7 Car
e9*2007/46* F24 Flh S02
3167*00-27
- Plug-in Hybrid
- incl. Sportstourer
Seat Leon 63 - 110 225/30R20 T85 A12 A21 A58
5F A99 Car F23
e9*2007/46*0094*.. Flh KOV S01
Seat Leon 81-140 225/30R20 T85 A12 A21 A58
5F A99 Car F24
e9*2007/46*0094*.. Flh KOV S01
Seat Leon Cupra 195-221 225/30R20 T85 A12 A21 A57
5F A99 BW7 Car
e9*2007/46*0094*.. F24 Flh Y16
S01
Skoda Octavia (III) 63-110 225/30R20 T85 A12 A21 A58
5E A99 Car F23
e11*2007/46* Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 132-169 225/30R20 T85 A12 A21 A58
5E A99 Car F24
e11*2007/46* Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 225/30R20 T85 A12 A21 A58
5E A99 Car F23
e11*2007/46* Lim Npf S01
0243*20-26;
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 225/30R20 T85 A12 A21 A57
5E A99 Car F24
e11*2007/46* Lim Npf S01
0243*20-26;
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Yeti 77-125 225/35R20 T90 A12 A21 A57
5L A99 S01
§22 54586*05
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Beetle, -/Cabrio (II) 77-162 225/30R20 A12 A21 A58
16 77-162 225/35R20 A99 Cbo Flh
e1*2007/46*0539*.. 77-162 235/30R20 R70 S01
77-162 235/35R20
VW Golf (VI) 59-118 225/30R20 T85 A12 A21 A99
1K S01
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 235/30R20 R70 T88 A12 A21 A99
1K S01
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 225/30R20 T85 A12 A21 A99
1KM Car S01
e1*2001/116*0328*..;
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-213 225/30R20 T85 A12 A21 A58
AU, AUV, 1K, 1KM A99 Car F24
e1*2007/46*0623*..; Flh KOV NoE
e1*2007/46*0627*..; S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-110 225/30R20 T85 A12 A21 A58
AU, AUV, 1K, 1KM A99 Car F23
e1*2007/46*0623*..; Flh KOV NoE
e1*2007/46*0627*..; S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VIII) GTD 147 235/30R20 A01 G90 R70 T88 A12 A21 A58
CD 147 235/30R20 R70 T88 Z19 A99 F24 Flh
e1*2007/46*2014*.. NoE NoP S02
VW Golf (VIII) GTI 180, 195 235/30R20 A01 G90 R70 T88 A12 A21 A58
CD 180, 195 235/30R20 R70 T88 Z19 A99 F24 Flh
e1*2007/46*2014*.. NoE NoP S02
- incl. Facelift 2024
VW Golf (VIII) GTI 221 235/30R20 R70 T88 A12 A21 A58
Clubsport A99 F24 Flh
CD NoP S02
§22 54586*05
e1*2007/46*2014*..
- incl. Facelift 2024
VW Golf (VIII) R /-Variant 235, 245 235/30R20 R70 T88 A12 A21 A56
CD, CDV A99 Car F24
e1*2007/46*2014*..; Flh NoP S02
e1*2007/46*2180*..
- incl. Facelift 2024
VW Golf Sportsvan 63-85 225/30R20 T85 A12 A21 A58
AUV, 1KM A99 F23 S01
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 225/30R20 T85 A12 A21 A58
AUV, 1KM A99 F24 S01
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW ID.3 Pure, Pro, Pro 70 215/45R20 A90 T95 A21 A58 A99
Perf. 70 225/40R20 A12 T94 Flh KOV S01
E1 70 235/40R20 A01 A12 K1a
e1*2007/46*2033*17-..
- Elektro
VW ID.3 Pure, Pro, ProS 70 215/45R20 A90 T95 A21 A58 A99
E1 70 225/40R20 A12 T94 Flh S01
e1*2007/46* 70 235/40R20 A01 A12 K1a
2033*00-15
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

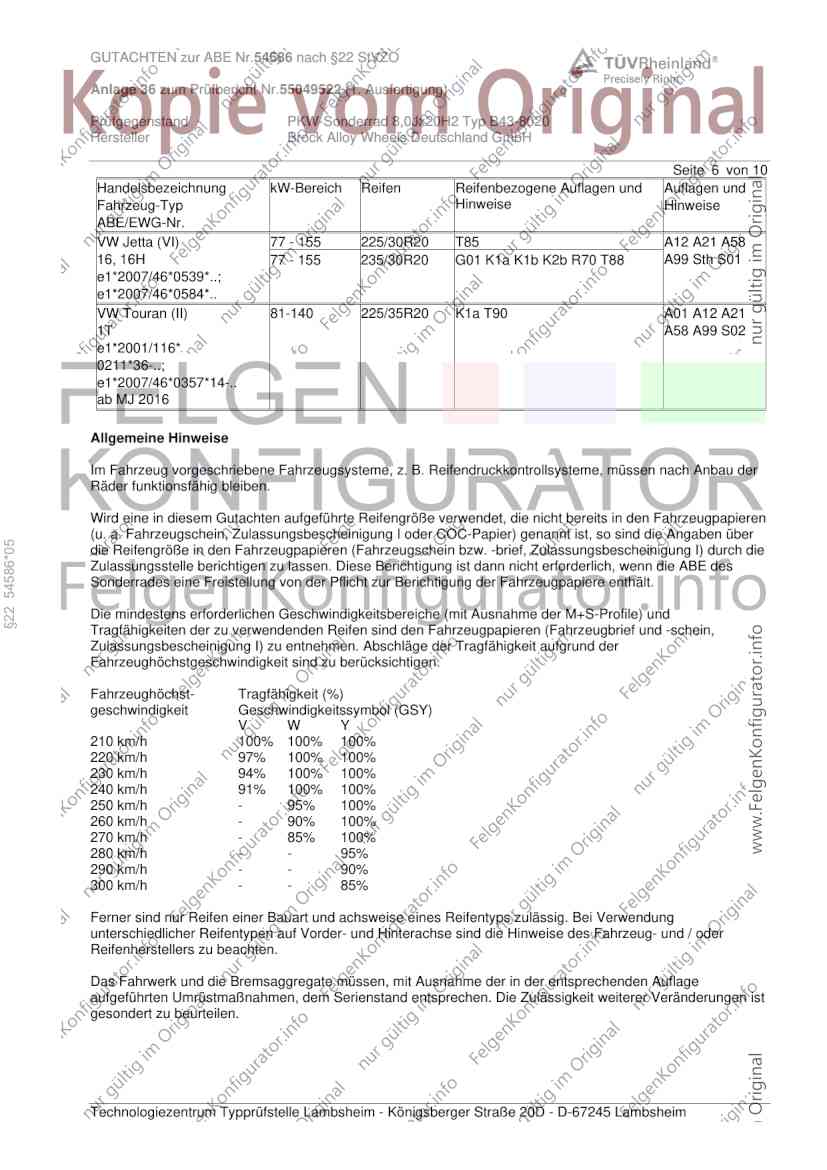

GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta (VI) 77 - 155 225/30R20 T85 A12 A21 A58
16, 16H 77 - 155 235/30R20 G01 K1a K1b K2b R70 T88 A99 Sth S01
e1*2007/46*0539*..;
e1*2007/46*0584*..
VW Touran (II) 81-140 225/35R20 K1a T90 A01 A12 A21
1T A58 A99 S02
e1*2001/116*
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
§22 54586*05
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

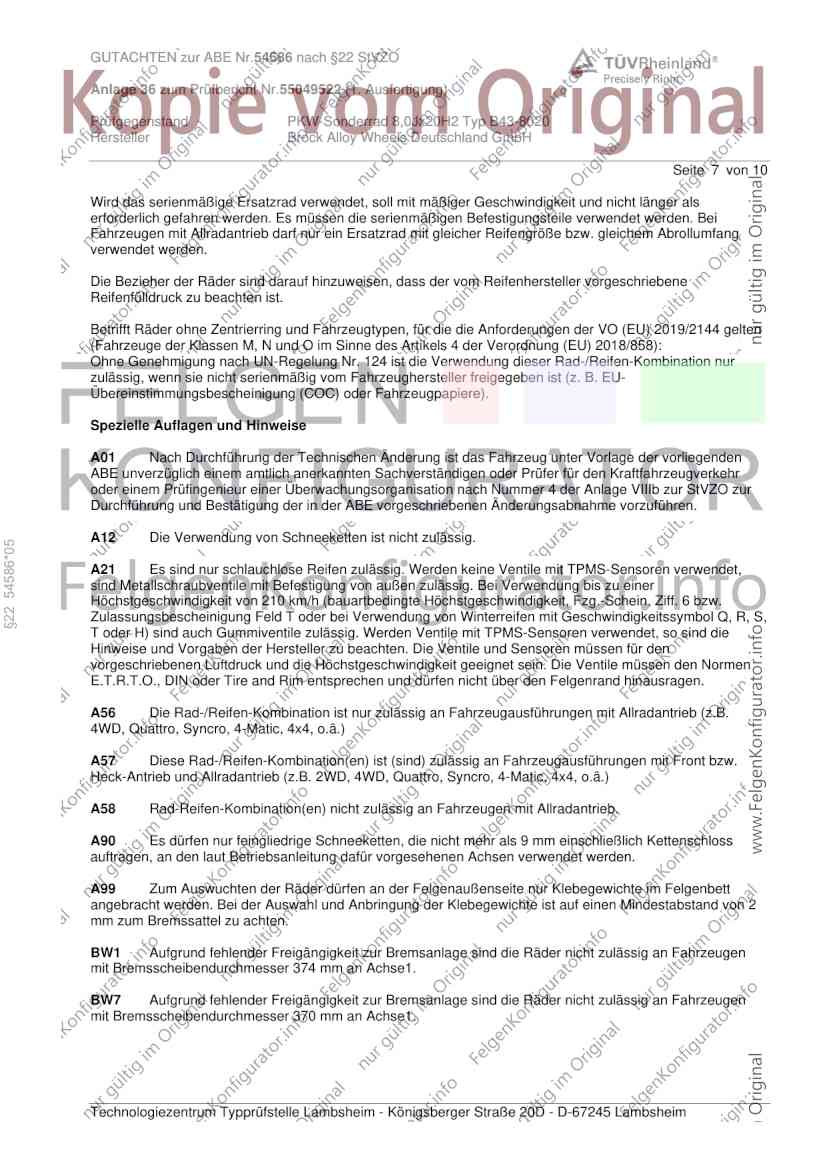

GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 10
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§22 54586*05
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2
mm zum Bremssattel zu achten.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 374 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH

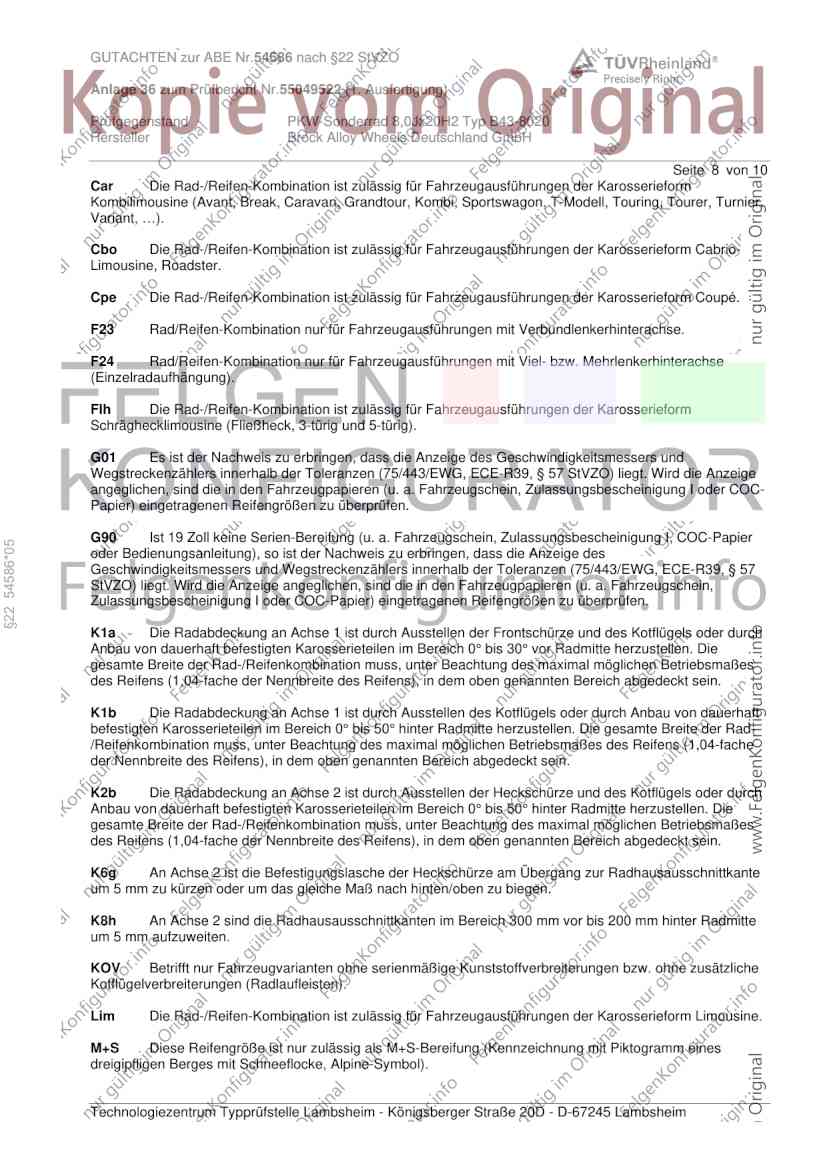

Seite 8 von 10
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
§22 54586*05
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH

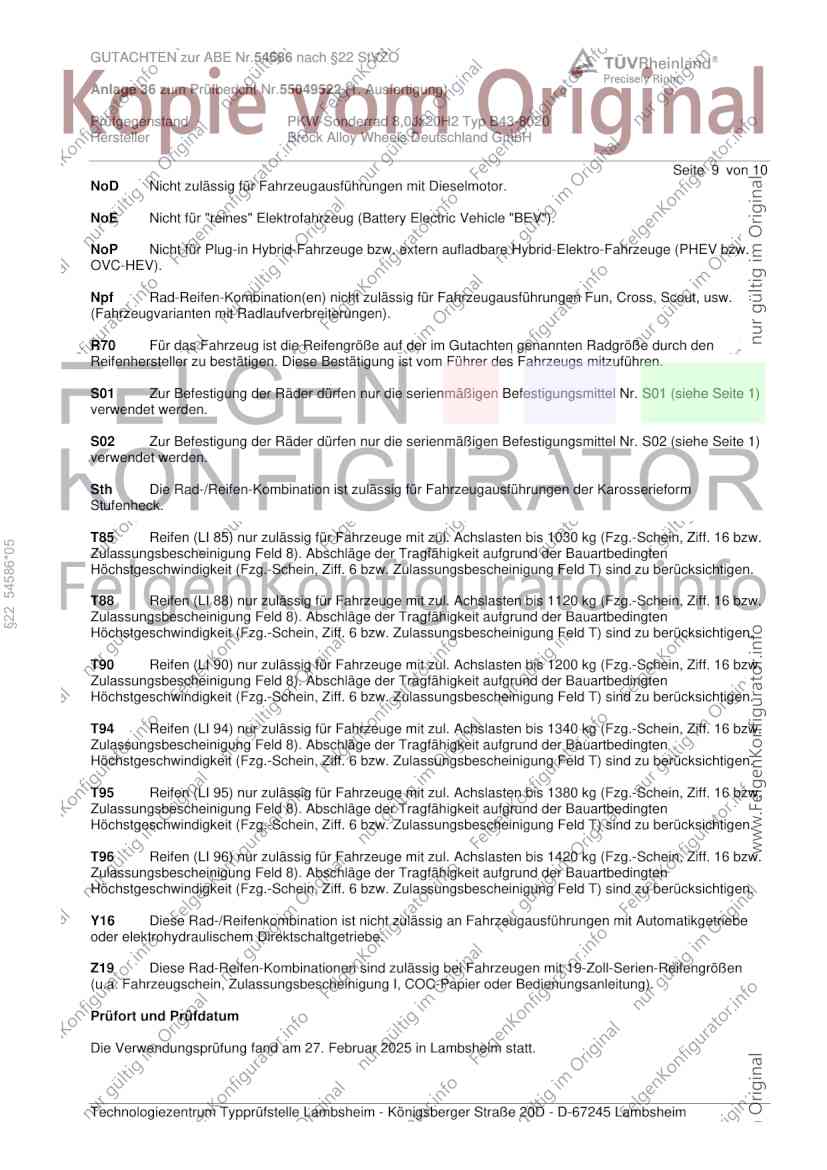

Seite 9 von 10
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
§22 54586*05
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Februar 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54586 nach §22 StVZO
Anlage 36 zum Prüfbericht Nr.55049522 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx20H2 Typ B43-8020
Hersteller Brock Alloy Wheels Deutschland GmbH

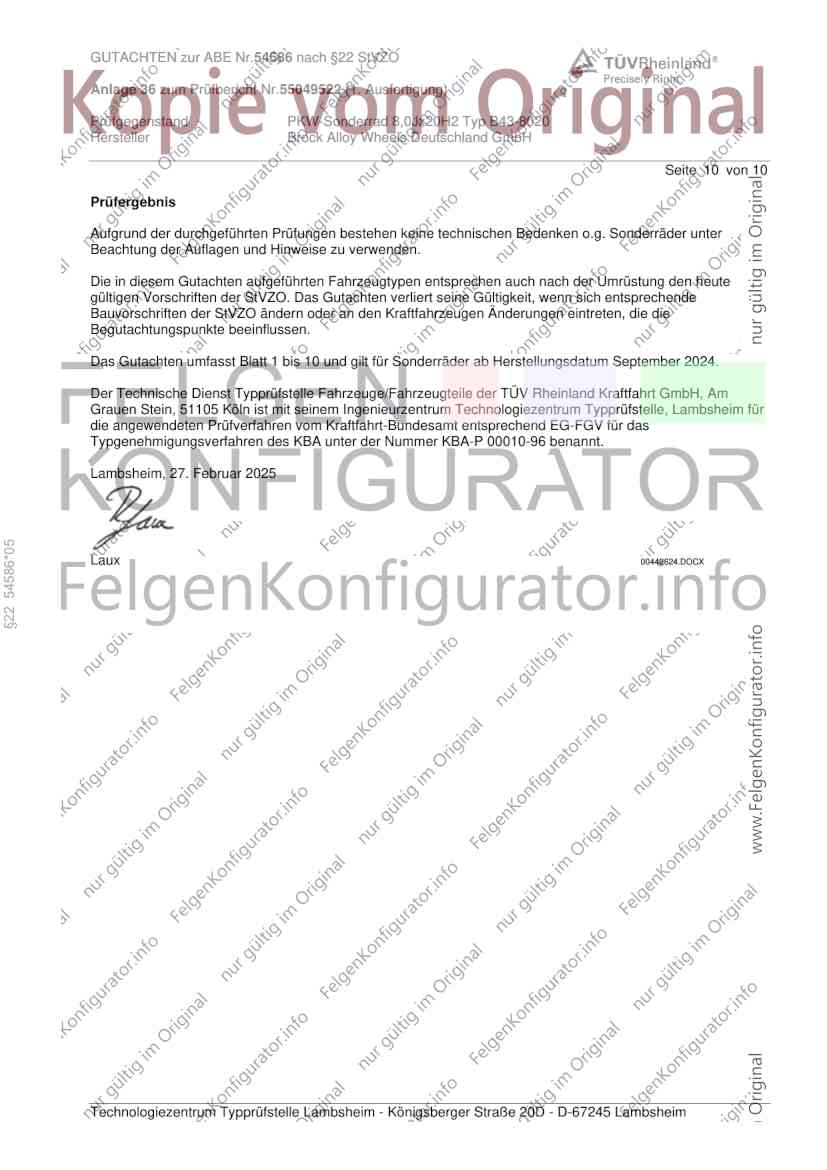

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum September 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Februar 2025
§22 54586*05
Laux 00442624.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
