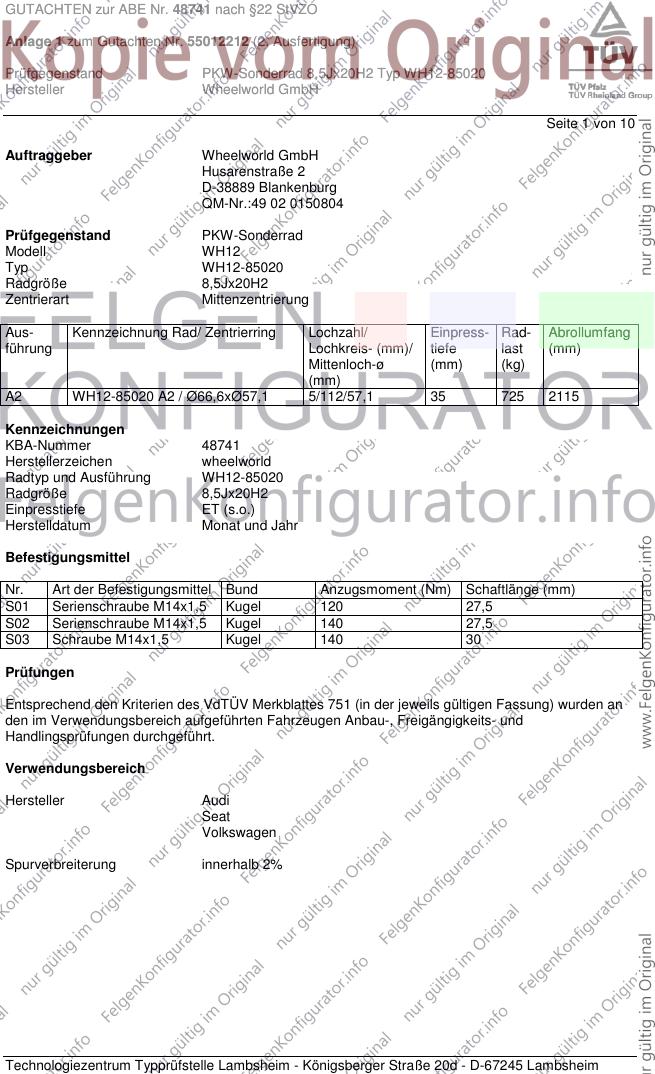

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 1 von 10
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell WH12
Typ WH12-85020
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 WH12-85020 A2 / Ø66,6xØ57,1 5/112/57,1 35 725 2115
Kennzeichnungen
KBA-Nummer 48741
Herstellerzeichen wheelworld
Radtyp und Ausführung WH12-85020
Radgröße 8,5Jx20H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel 120 27,5
S02 Serienschraube M14x1,5 Kugel 140 27,5
S03 Schraube M14x1,5 Kugel 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

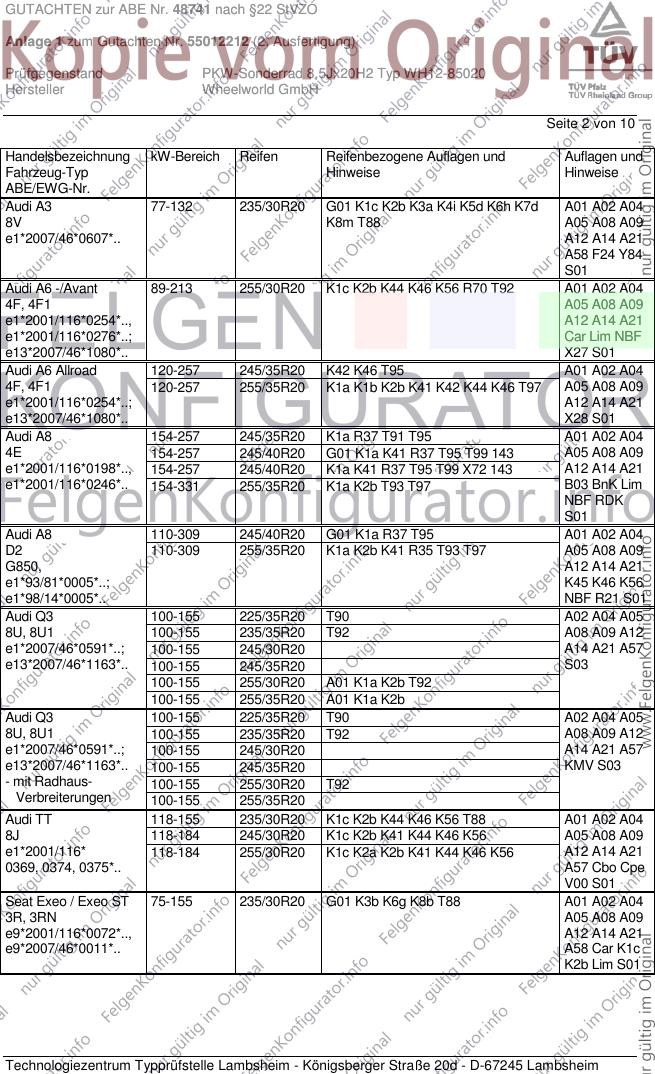

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 235/30R20 G01 K1c K2b K3a K4i K5d K6h K7d A01 A02 A04
8V K8m T88 A05 A08 A09
e1*2007/46*0607*.. A12 A14 A21
A58 F24 Y84
S01
Audi A6 -/Avant 89-213 255/30R20 K1c K2b K44 K46 K56 R70 T92 A01 A02 A04
4F, 4F1 A05 A08 A09
e1*2001/116*0254*.., A12 A14 A21
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. X27 S01
Audi A6 Allroad 120-257 245/35R20 K42 K46 T95 A01 A02 A04
4F, 4F1 120-257 255/35R20 K1a K1b K2b K41 K42 K44 K46 T97 A05 A08 A09
e1*2001/116*0254*..; A12 A14 A21
e13*2007/46*1080*.. X28 S01
Audi A8 154-257 245/35R20 K1a R37 T91 T95 A01 A02 A04
4E 154-257 245/40R20 G01 K1a K41 R37 T95 T99 143 A05 A08 A09
e1*2001/116*0198*.., 154-257 245/40R20 K1a K41 R37 T95 T99 X72 143 A12 A14 A21
e1*2001/116*0246*.. 154-331 255/35R20 K1a K2b T93 T97 B03 BnK Lim
NBF RDK
S01
Audi A8 110-309 245/40R20 G01 K1a R37 T95 A01 A02 A04
D2 110-309 255/35R20 K1a K2b K41 R35 T93 T97 A05 A08 A09
G850, A12 A14 A21
e1*93/81*0005*..; K45 K46 K56
e1*98/14*0005*.. NBF R21 S01
Audi Q3 100-155 225/35R20 T90 A02 A04 A05
8U, 8U1 100-155 235/35R20 T92 A08 A09 A12
e1*2007/46*0591*..; 100-155 245/30R20 A14 A21 A57
e13*2007/46*1163*.. 100-155 245/35R20 S03
100-155 255/30R20 A01 K1a K2b T92
100-155 255/35R20 A01 K1a K2b
Audi Q3 100-155 225/35R20 T90 A02 A04 A05
8U, 8U1 100-155 235/35R20 T92 A08 A09 A12
e1*2007/46*0591*..; 100-155 245/30R20 A14 A21 A57
e13*2007/46*1163*.. 100-155 245/35R20 KMV S03
- mit Radhaus- 100-155 255/30R20 T92
Verbreiterungen 100-155 255/35R20
Audi TT 118-155 235/30R20 K1c K2b K44 K46 K56 T88 A01 A02 A04
8J 118-184 245/30R20 K1c K2b K41 K44 K46 K56 A05 A08 A09
e1*2001/116* 118-184 255/30R20 K1c K2a K2b K41 K44 K46 K56 A12 A14 A21
0369, 0374, 0375*.. A57 Cbo Cpe
V00 S01
Seat Exeo / Exeo ST 75-155 235/30R20 G01 K3b K6g K8b T88 A01 A02 A04
3R, 3RN A05 A08 A09
e9*2001/116*0072*.., A12 A14 A21
e9*2007/46*0011*.. A58 Car K1c
K2b Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

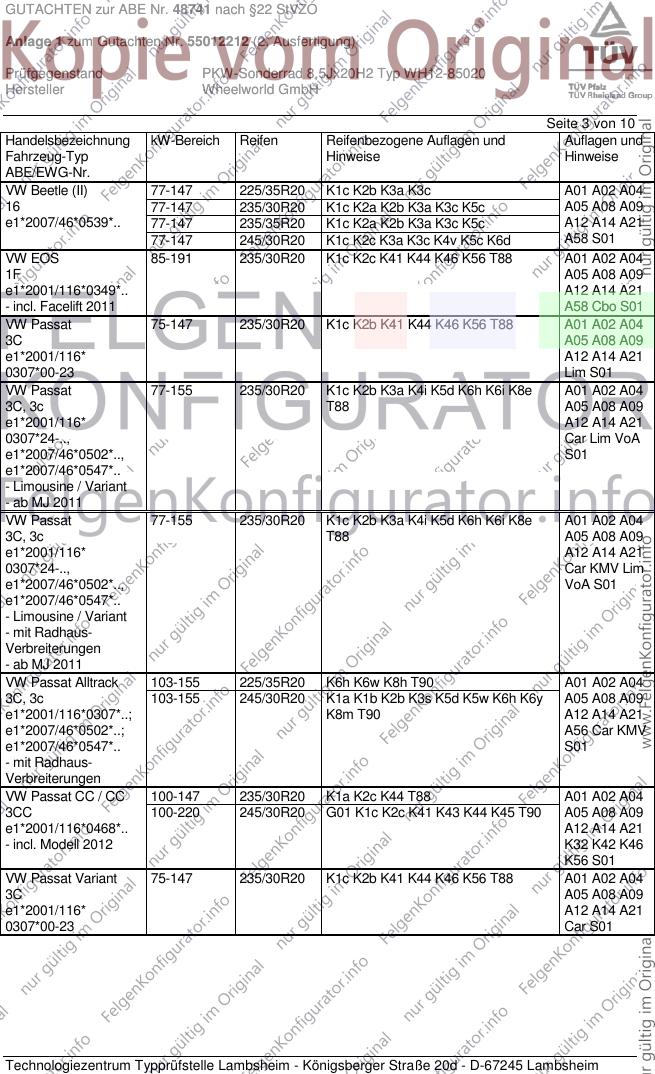

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle (II) 77-147 225/35R20 K1c K2b K3a K3c A01 A02 A04
16 77-147 235/30R20 K1c K2a K2b K3a K3c K5c A05 A08 A09
e1*2007/46*0539*.. 77-147 235/35R20 K1c K2a K2b K3a K3c K5c A12 A14 A21
77-147 245/30R20 K1c K2c K3a K3c K4v K5c K6d A58 S01
VW EOS 85-191 235/30R20 K1c K2c K41 K44 K46 K56 T88 A01 A02 A04
1F A05 A08 A09
e1*2001/116*0349*.. A12 A14 A21
- incl. Facelift 2011 A58 Cbo S01
VW Passat 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A02 A04
3C A05 A08 A09
e1*2001/116* A12 A14 A21
0307*00-23 Lim S01
VW Passat 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A02 A04
3C, 3c T88 A05 A08 A09
e1*2001/116* A12 A14 A21
0307*24-.., Car Lim VoA
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A02 A04
3C, 3c T88 A05 A08 A09
e1*2001/116* A12 A14 A21
0307*24-.., Car KMV Lim
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/35R20 K6h K6w K8h T90 A01 A02 A04
3C, 3c 103-155 245/30R20 K1a K1b K2b K3s K5d K5w K6h K6y A05 A08 A09
e1*2001/116*0307*..; K8m T90 A12 A14 A21
e1*2007/46*0502*..; A56 Car KMV
e1*2007/46*0547*.. S01
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-147 235/30R20 K1a K2c K44 T88 A01 A02 A04
3CC 100-220 245/30R20 G01 K1c K2c K41 K43 K44 K45 T90 A05 A08 A09
e1*2001/116*0468*.. A12 A14 A21
- incl. Modell 2012 K32 K42 K46
K56 S01
VW Passat Variant 75-147 235/30R20 K1c K2b K41 K44 K46 K56 T88 A01 A02 A04
3C A05 A08 A09
e1*2001/116* A12 A14 A21
0307*00-23 Car S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

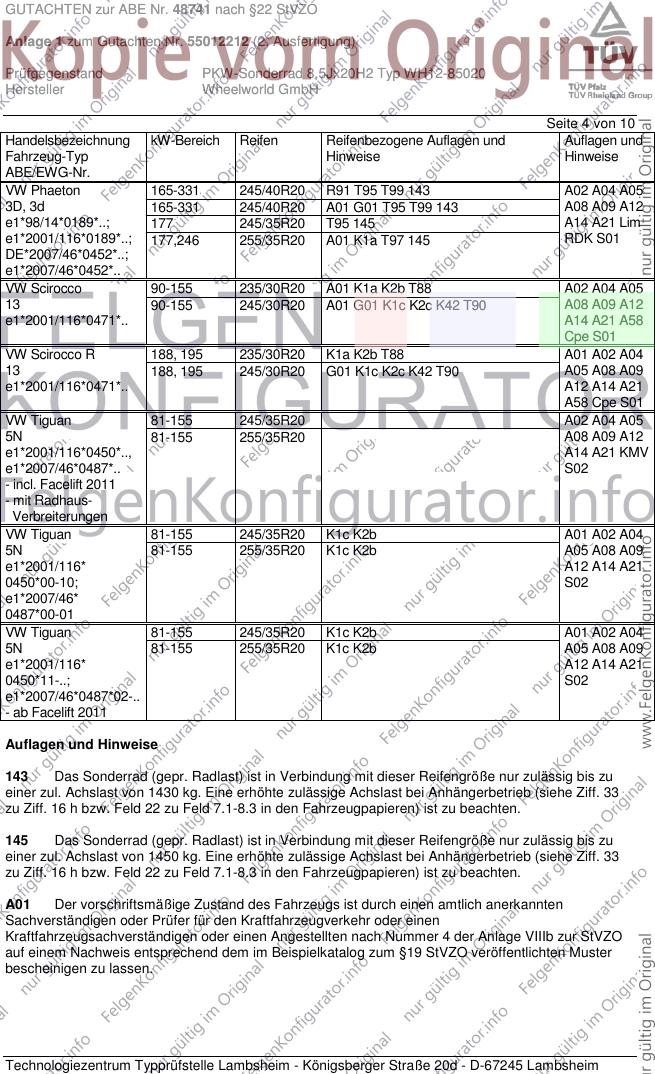

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-331 245/40R20 R91 T95 T99 143 A02 A04 A05
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 143 A08 A09 A12
e1*98/14*0189*..; 177 245/35R20 T95 145 A14 A21 Lim
e1*2001/116*0189*..; 177,246 255/35R20 A01 K1a T97 145 RDK S01
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-155 235/30R20 A01 K1a K2b T88 A02 A04 A05
13 90-155 245/30R20 A01 G01 K1c K2c K42 T90 A08 A09 A12
e1*2001/116*0471*.. A14 A21 A58
Cpe S01
VW Scirocco R 188, 195 235/30R20 K1a K2b T88 A01 A02 A04
13 188, 195 245/30R20 G01 K1c K2c K42 T90 A05 A08 A09
e1*2001/116*0471*.. A12 A14 A21
A58 Cpe S01
VW Tiguan 81-155 245/35R20 A02 A04 A05
5N 81-155 255/35R20 A08 A09 A12
e1*2001/116*0450*.., A14 A21 KMV
e1*2007/46*0487*.. S02
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 245/35R20 K1c K2b A01 A02 A04
5N 81-155 255/35R20 K1c K2b A05 A08 A09
e1*2001/116* A12 A14 A21
0450*00-10; S02
e1*2007/46*
0487*00-01
VW Tiguan 81-155 245/35R20 K1c K2b A01 A02 A04
5N 81-155 255/35R20 K1c K2b A05 A08 A09
e1*2001/116* A12 A14 A21
0450*11-..; S02
e1*2007/46*0487*02-..
- ab Facelift 2011
Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 5 von 10

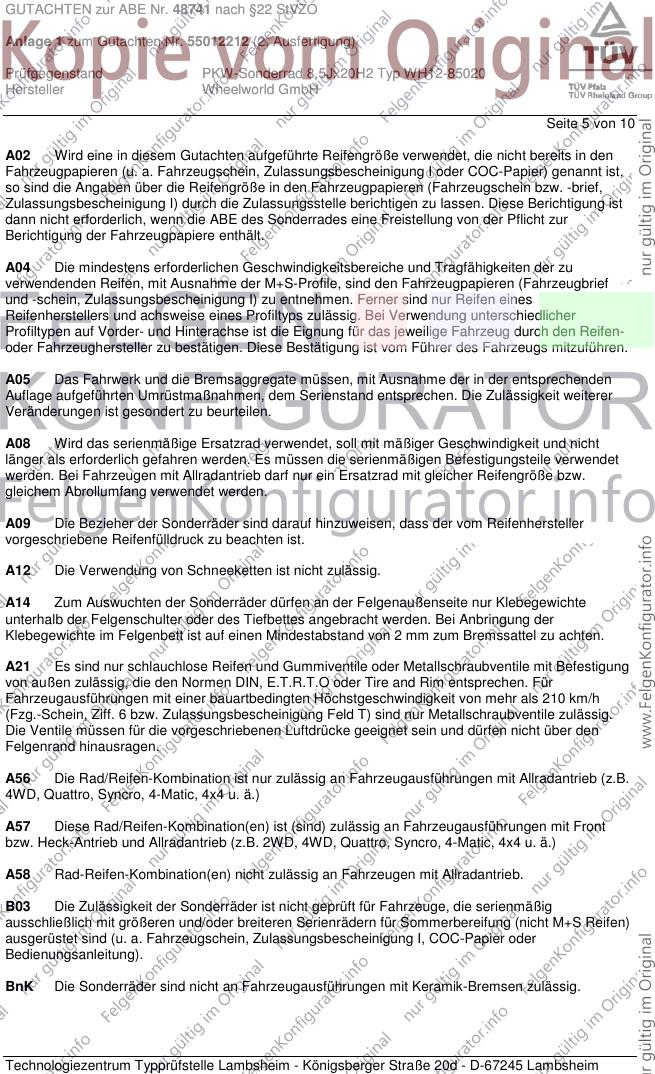

A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 6 von 10

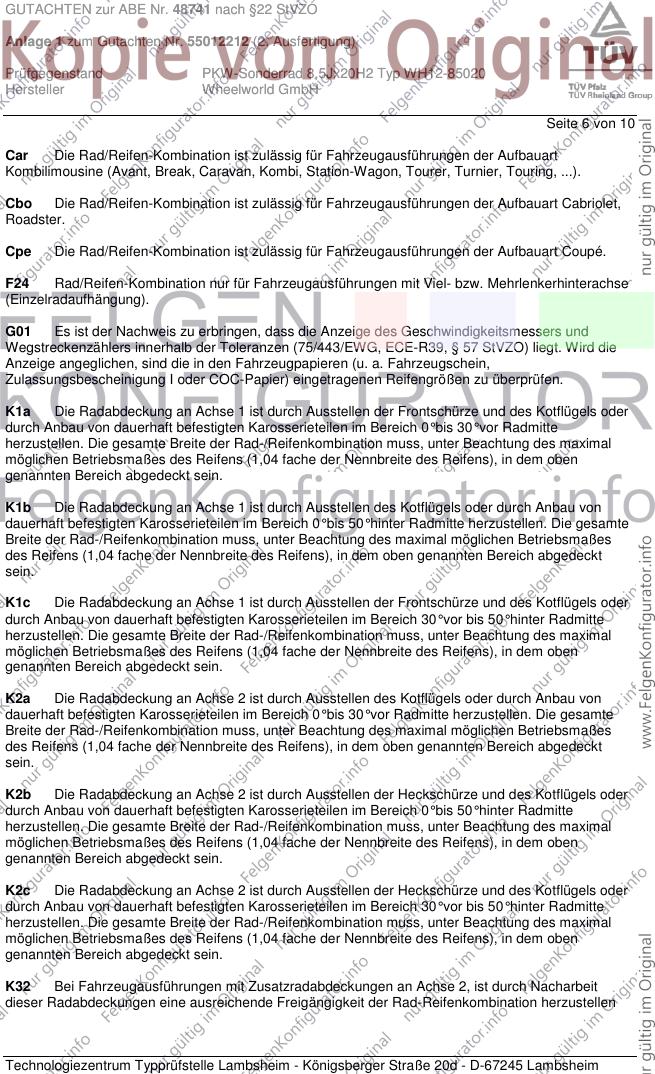

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 7 von 10
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4v An Achse 2 sind die Halter zur Befestigung der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen. Die
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu
befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 8 von 10
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 9 von 10
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55012212 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 10 von 10
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Februar 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Februar 2013
Schmidt 00189745.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
