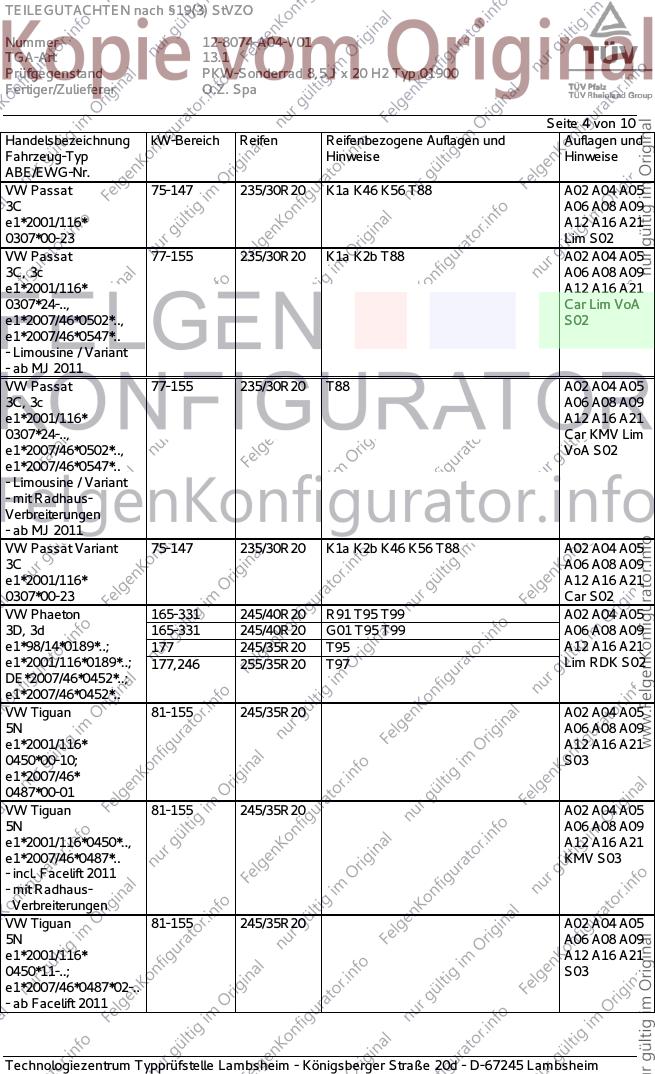

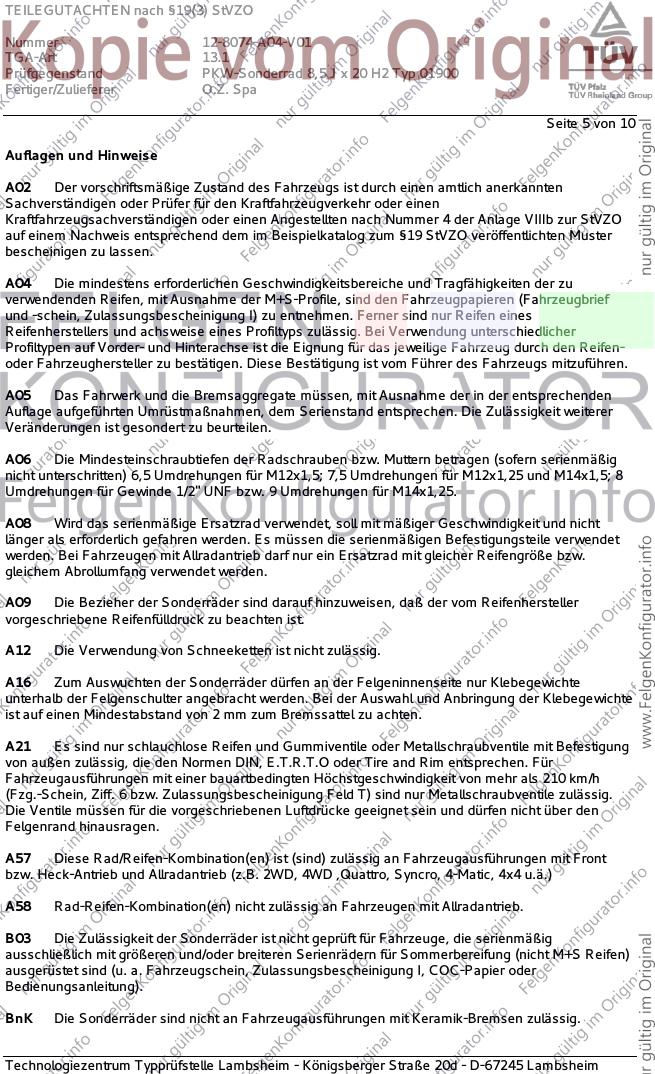

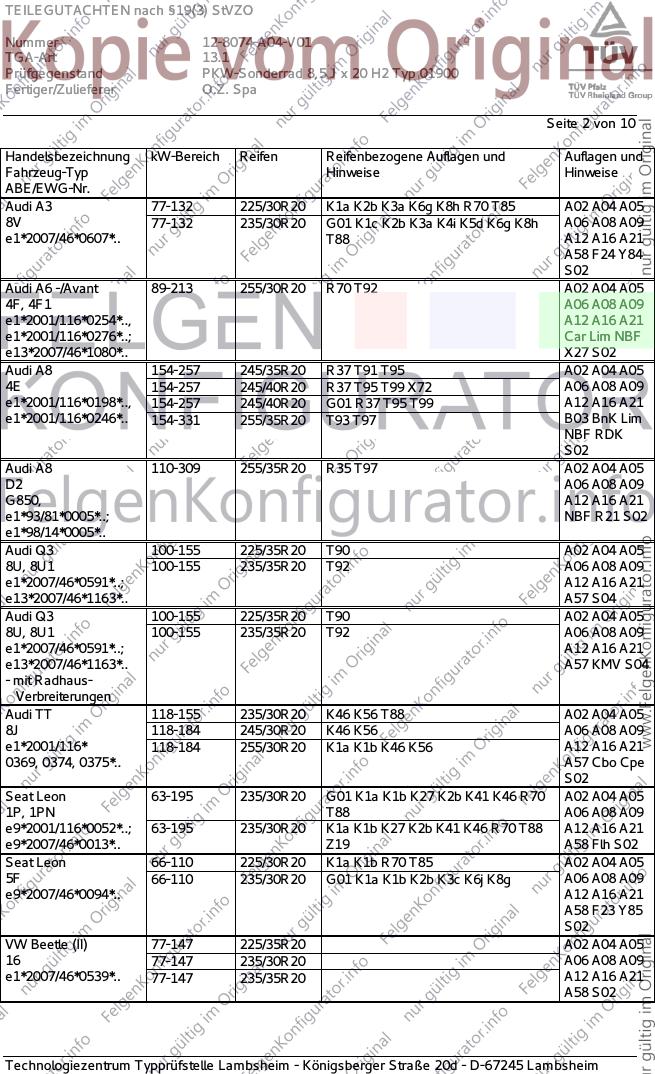

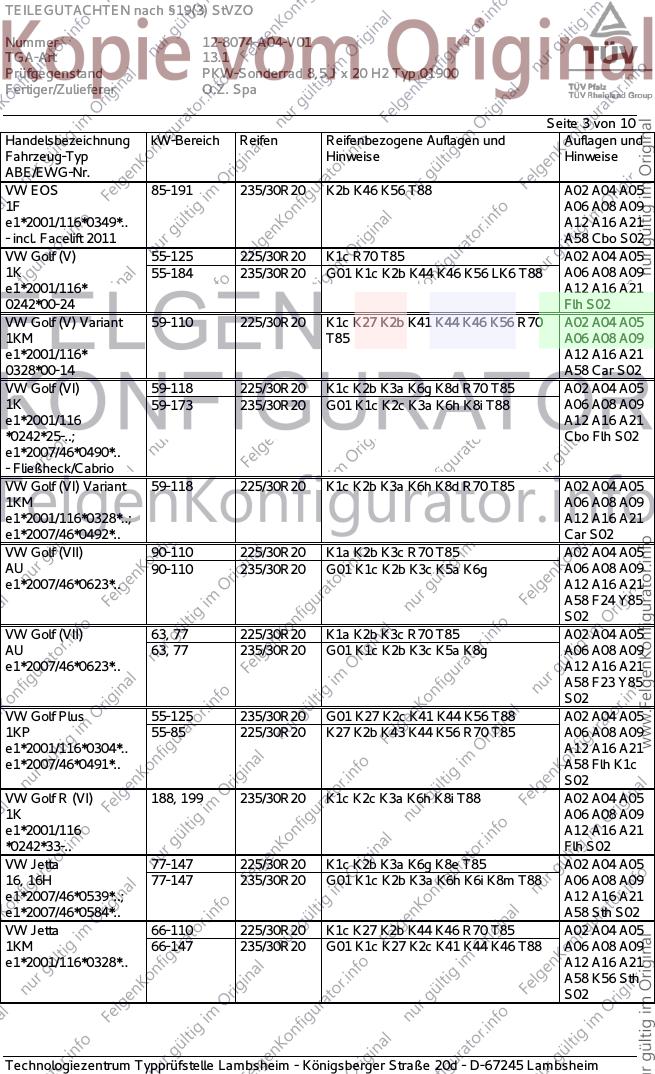

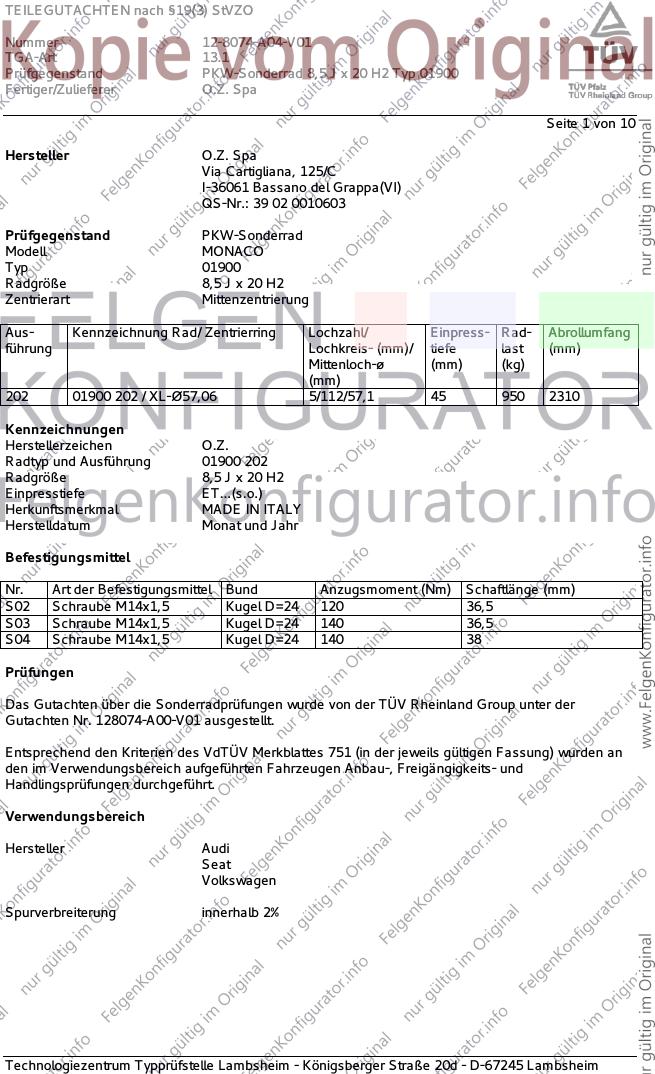

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 10
Hersteller O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MONACO
Typ 01900
Radgröße 8,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
202 01900 202 / XL-Ø57,06 5/112/57,1 45 950 2310
Kennzeichnungen
Herstellerzeichen O.Z.
Radtyp und Ausführung 01900 202
Radgröße 8,5 J x 20 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kugel D=24 120 36,5
S03 Schraube M14x1,5 Kugel D=24 140 36,5
S04 Schraube M14x1,5 Kugel D=24 140 38
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 128074-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 225/30R20 K1a K2b K3a K6g K8h R70 T85 A02 A04 A05
8V 77-132 235/30R20 G01 K1c K2b K3a K4i K5d K6g K8h A06 A08 A09
e1*2007/46*0607*.. T88 A12 A16 A21
A58 F24 Y84
S02
Audi A6 -/Avant 89-213 255/30R20 R70 T92 A02 A04 A05
4F, 4F1 A06 A08 A09
e1*2001/116*0254*.., A12 A16 A21
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. X27 S02
Audi A8 154-257 245/35R20 R37 T91 T95 A02 A04 A05
4E 154-257 245/40R20 R37 T95 T99 X72 A06 A08 A09
e1*2001/116*0198*.., 154-257 245/40R20 G01 R37 T95 T99 A12 A16 A21
e1*2001/116*0246*.. 154-331 255/35R20 T93 T97 B03 BnK Lim
NBF RDK
S02
Audi A8 110-309 255/35R20 R35 T97 A02 A04 A05
D2 A06 A08 A09
G850, A12 A16 A21
e1*93/81*0005*..; NBF R21 S02
e1*98/14*0005*..
Audi Q3 100-155 225/35R20 T90 A02 A04 A05
8U, 8U1 100-155 235/35R20 T92 A06 A08 A09
e1*2007/46*0591*..; A12 A16 A21
e13*2007/46*1163*.. A57 S04
Audi Q3 100-155 225/35R20 T90 A02 A04 A05
8U, 8U1 100-155 235/35R20 T92 A06 A08 A09
e1*2007/46*0591*..; A12 A16 A21
e13*2007/46*1163*.. A57 KMV S04
- mit Radhaus-
Verbreiterungen
Audi TT 118-155 235/30R20 K46 K56 T88 A02 A04 A05
8J 118-184 245/30R20 K46 K56 A06 A08 A09
e1*2001/116* 118-184 255/30R20 K1a K1b K46 K56 A12 A16 A21
0369, 0374, 0375*.. A57 Cbo Cpe
S02
Seat Leon 63-195 235/30R20 G01 K1a K1b K27 K2b K41 K46 R70 A02 A04 A05
1P, 1PN T88 A06 A08 A09
e9*2001/116*0052*..; 63-195 235/30R20 K1a K1b K27 K2b K41 K46 R70 T88 A12 A16 A21
e9*2007/46*0013*.. Z19 A58 Flh S02
Seat Leon 66-110 225/30R20 K1a K1b R70 T85 A02 A04 A05
5F 66-110 235/30R20 G01 K1a K1b K2b K3c K6j K8g A06 A08 A09
e9*2007/46*0094*.. A12 A16 A21
A58 F23 Y85
S02
VW Beetle (II) 77-147 225/35R20 A02 A04 A05
16 77-147 235/30R20 A06 A08 A09
e1*2007/46*0539*.. 77-147 235/35R20 A12 A16 A21
A58 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-191 235/30R20 K2b K46 K56 T88 A02 A04 A05
1F A06 A08 A09
e1*2001/116*0349*.. A12 A16 A21
- incl. Facelift 2011 A58 Cbo S02
VW Golf (V) 55-125 225/30R20 K1c R70 T85 A02 A04 A05
1K 55-184 235/30R20 G01 K1c K2b K44 K46 K56 LK6 T88 A06 A08 A09
e1*2001/116* A12 A16 A21
0242*00-24 Flh S02
VW Golf (V) Variant 59-110 225/30R20 K1c K27 K2b K41 K44 K46 K56 R70 A02 A04 A05
1KM T85 A06 A08 A09
e1*2001/116* A12 A16 A21
0328*00-14 A58 Car S02
VW Golf (VI) 59-118 225/30R20 K1c K2b K3a K6g K8d R70 T85 A02 A04 A05
1K 59-173 235/30R20 G01 K1c K2c K3a K6h K8i T88 A06 A08 A09
e1*2001/116 A12 A16 A21
*0242*25-..; Cbo Flh S02
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 225/30R20 K1c K2b K3a K6h K8d R70 T85 A02 A04 A05
1KM A06 A08 A09
e1*2001/116*0328*..; A12 A16 A21
e1*2007/46*0492*.. Car S02
VW Golf (VII) 90-110 225/30R20 K1a K2b K3c R70 T85 A02 A04 A05
AU 90-110 235/30R20 G01 K1c K2b K3c K5a K6g A06 A08 A09
e1*2007/46*0623*.. A12 A16 A21
A58 F24 Y85
S02
VW Golf (VII) 63, 77 225/30R20 K1a K2b K3c R70 T85 A02 A04 A05
AU 63, 77 235/30R20 G01 K1c K2b K3c K5a K8g A06 A08 A09
e1*2007/46*0623*.. A12 A16 A21
A58 F23 Y85
S02
VW Golf Plus 55-125 235/30R20 G01 K27 K2c K41 K44 K56 T88 A02 A04 A05
1KP 55-85 225/30R20 K27 K2b K43 K44 K56 R70 T85 A06 A08 A09
e1*2001/116*0304*.. A12 A16 A21
e1*2007/46*0491*.. A58 Flh K1c
S02
VW Golf R (VI) 188, 199 235/30R20 K1c K2c K3a K6h K8i T88 A02 A04 A05
1K A06 A08 A09
e1*2001/116 A12 A16 A21
*0242*33-.. Flh S02
VW Jetta 77-147 225/30R20 K1c K2b K3a K6g K8e T85 A02 A04 A05
16, 16H 77-147 235/30R20 G01 K1c K2b K3a K6h K6i K8m T88 A06 A08 A09
e1*2007/46*0539*..; A12 A16 A21
e1*2007/46*0584*.. A58 Sth S02
VW Jetta 66-110 225/30R20 K1c K27 K2b K44 K46 R70 T85 A02 A04 A05
1KM 66-147 235/30R20 G01 K1c K27 K2c K41 K44 K46 T88 A06 A08 A09
e1*2001/116*0328*.. A12 A16 A21
A58 K56 Sth
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 235/30R20 K1a K46 K56 T88 A02 A04 A05
3C A06 A08 A09
e1*2001/116* A12 A16 A21
0307*00-23 Lim S02
VW Passat 77-155 235/30R20 K1a K2b T88 A02 A04 A05
3C, 3c A06 A08 A09
e1*2001/116* A12 A16 A21
0307*24-.., Car Lim VoA
e1*2007/46*0502*.., S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 235/30R20 T88 A02 A04 A05
3C, 3c A06 A08 A09
e1*2001/116* A12 A16 A21
0307*24-.., Car KMV Lim
e1*2007/46*0502*.., VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 235/30R20 K1a K2b K46 K56 T88 A02 A04 A05
3C A06 A08 A09
e1*2001/116* A12 A16 A21
0307*00-23 Car S02
VW Phaeton 165-331 245/40R20 R91 T95 T99 A02 A04 A05
3D, 3d 165-331 245/40R20 G01 T95 T99 A06 A08 A09
e1*98/14*0189*..; 177 245/35R20 T95 A12 A16 A21
e1*2001/116*0189*..; 177,246 255/35R20 T97 Lim RDK S02
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Tiguan 81-155 245/35R20 A02 A04 A05
5N A06 A08 A09
e1*2001/116* A12 A16 A21
0450*00-10; S03
e1*2007/46*
0487*00-01
VW Tiguan 81-155 245/35R20 A02 A04 A05
5N A06 A08 A09
e1*2001/116*0450*.., A12 A16 A21
e1*2007/46*0487*.. KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 245/35R20 A02 A04 A05
5N A06 A08 A09
e1*2001/116* A12 A16 A21
0450*11-..; S03
e1*2007/46*0487*02-..
- ab Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 5 von 10
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

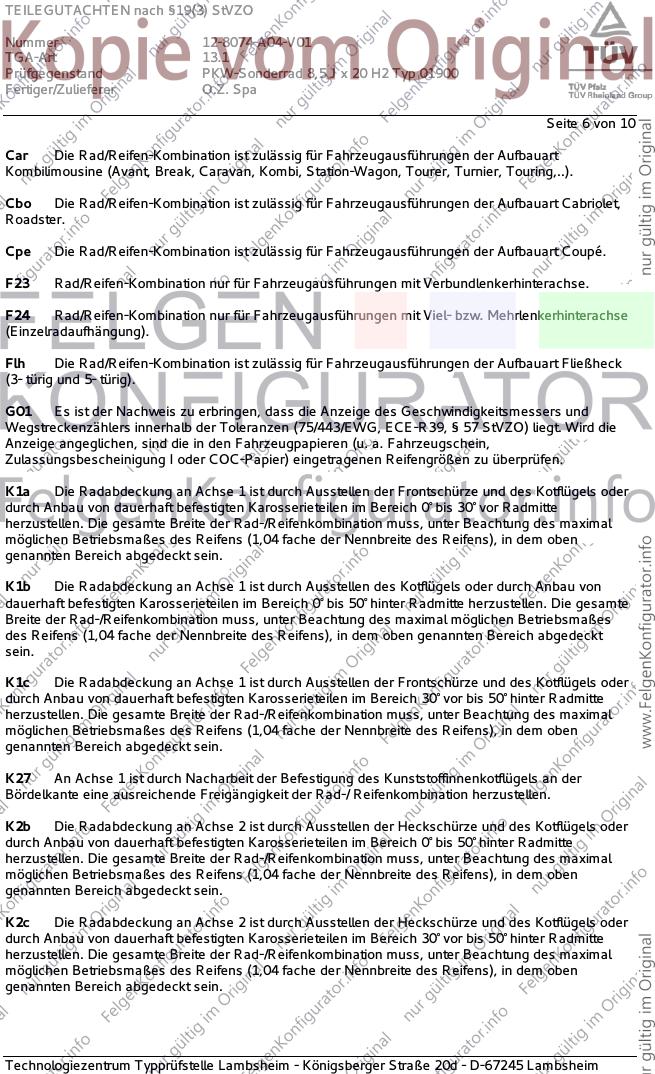

Seite 6 von 10
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

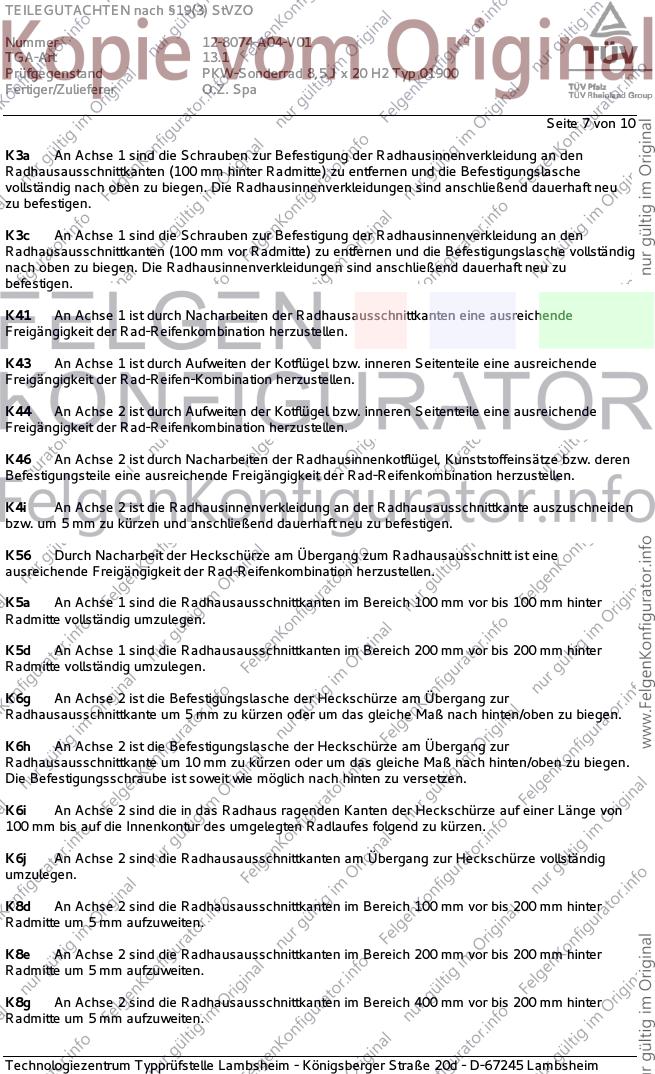

Seite 7 von 10
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa
Seite 8 von 10
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

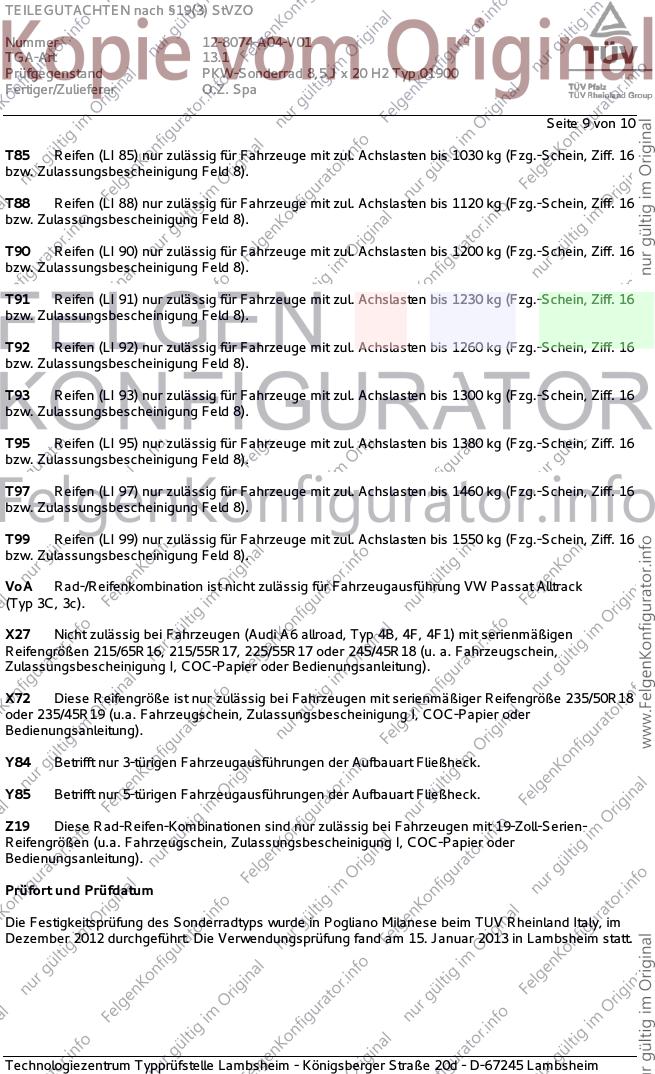

Seite 9 von 10
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y84 Betrifft nur 3-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Z19 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TUV Rheinland Italy, im
Dezember 2012 durchgeführt. Die Verwendungsprüfung fand am 15. Januar 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 12-8074-A04-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 20 H2 Typ 01900
Fertiger/Zulieferer O.Z. Spa

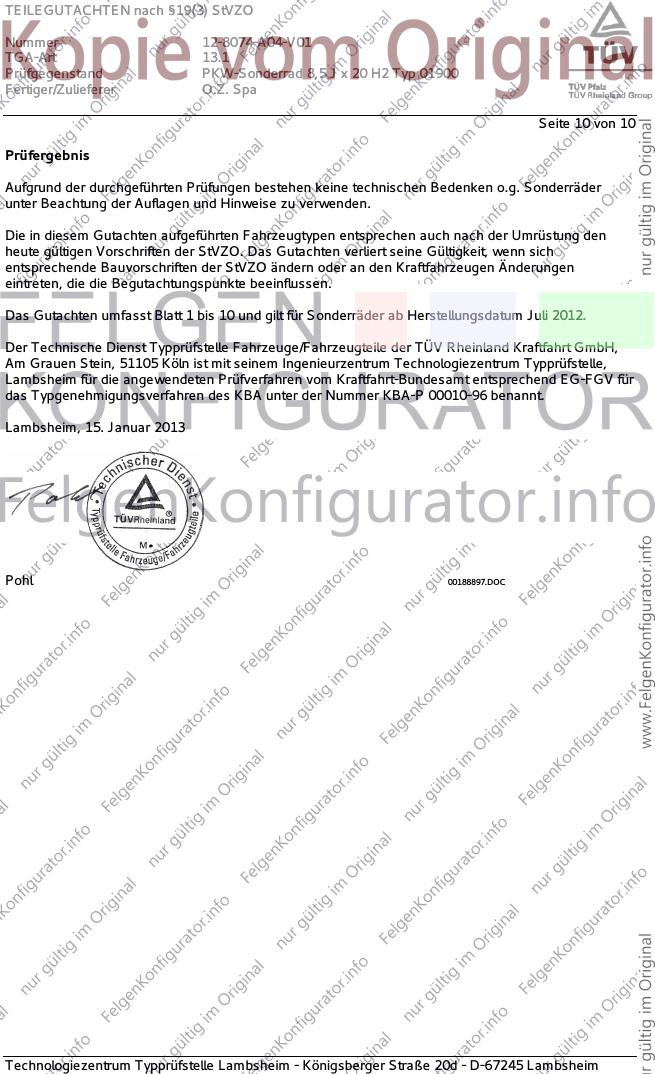

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Januar 2013
Pohl 00188897.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
