GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 1 von 10
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Cortina
Typ 01887
Radgröße 9 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
201 01887 201 / XL-Ø57.06 5/112/57,06 45 850 2275
Kennzeichnungen
KBA-Nummer 50103
Herstellerzeichen OZ
Radtyp und Ausführung 01887 201
Radgröße 9 J x 19 H2
Einpresstiefe ET 45
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kugel 120 36,5 81710535
D=24mm
S03 Schraube M14x1,5 Kugel 140 36,5 81710535
D=24mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 225/35R19 K1c K2b K46 K56 T84 T88 A01 A12 A16
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A21 A58 Cbo
e1*2001/116*0456*.. S02
Audi A3, -/Sportback 184-195 225/35R19 K1c K2b T84 T88 A01 A12 A16
8P, 8PA 184-195 235/35R19 G01 K1c K2b T87 T88 A21 K46 K56
e1*2001/116*0217*.., S02
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K2b K46 K56 T84 T88 A01 A12 A16
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A21 Flh S02
e1*2001/116*0217*..;
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A16 A21
4F, 4F1 89-257 255/35R19 A01 K1b K2b T92 T96 Car Lim NBF
e1*2001/116*0254*.., X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 S6 320 255/35R19 K1b K2b T96 A01 A12 A16
4F, 4F1 320 265/35R19 K1b K2b K41 K56 T98 A21 Car Lim
e1*2001/116*0254*..; X27 S02
e13*2007/46*1080*..
Audi A8 154-257 245/40R19 R37 T94 T98 A12 A16 A21
4E 154-331 255/40R19 A01 K1a T00 T96 BnK Lim NBF
e1*2001/116*0198*.., S02
e1*2001/116*0246*..
Audi RS3 Sportback 250 225/35R19 K4g K4i K6g K8h R03 T88 A01 A12 A16
8P 250 235/35R19 K1a K1b K3b K4g K4i K5x K6g K8h A21 A56 AV9
e1*2007/46*0615*.. T91 Flh S02
250 255/30R19 K1c K3b K3s K5x R02 T91
250 265/30R19 K1c K3b K3s K5x R02
Audi TT 118-200 245/35R19 K1a K1b K46 K56 A01 A12 A16
8J 118-200 255/30R19 K1c K2b K44 K46 K56 A21 A57 Cbo
e1*2001/116* 118-200 255/35R19 K1c K2b K44 K46 K56 Cpe V00 V19
0369*00-16; 118-200 265/30R19 K1c K2b K41 K44 K46 K56 S02
0374*00-01;
0375*00
Audi TT 135, 169 275/30R19 K1c K2b K5d K6h K6i K8c R03 A01 A12 A16
8J 135-228 245/35R19 K6g A21 A57 Cpe
e1*2001/116* 135-228 255/30R19 K1a K2b K6g K8c V00 V19 S02
0369*17-.. 135-228 255/35R19 K1a K2b K6g K8c
ab MJ 2015 (8S)
Audi TT RS 250, 265 245/35R19 K1a K1b K46 K56 A01 A12 A16
8J 250, 265 255/30R19 K1c K2b K44 K46 K56 A21 A56 Cbo
e1*2001/116* 250, 265 255/35R19 K1c K2b K44 K46 K56 Cpe S02
0369*00-16 250, 265 265/30R19 K1c K2b K41 K44 K46 K56
Seat Altea / Toledo 63-155 225/35R19 K1c K2b K46 K56 T84 T88 A01 A12 A16
5P, 5PN A21 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-195 225/35R19 K1a K1b K27 K2b K41 K46 T84 T88 A01 A12 A16
1P, 1PN 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 A21 A58 Flh
e9*2001/116*0052*..; S02
e9*2007/46*0013*..
VW EOS 85-184 225/35R19 K25 K2b K46 K56 T84 T88 A01 A12 A16
1F 85-191 235/35R19 K1a K25 K2b K46 K56 T87 T91 A21 A58 Cbo
e1*2001/116*0349*.. S02
- incl. Facelift 2011
VW Golf (V) 55-184 225/35R19 K1c K2b K46 K56 T84 T88 A01 A12 A16
1K A21 Flh S02
e1*2001/116*
0242*00-24
VW Golf Plus 55-125 225/35R19 K1c K27 K2b K41 K46 K56 A01 A12 A16
1KP A21 A58 Flh
e1*2001/116*0304*..; T84 T88 S02
e1*2007/46*0491*..
VW Jetta 66-147 225/35R19 K1c K27 K2b K41 K44 K46 K56 A01 A12 A16
1KM A21 A58 Sth
e1*2001/116*0328*.. T84 T88 S02
VW Passat 75-147 225/35R19 K1a K46 K56 T84 A01 A12 A16
3C 75-147 235/35R19 K1a K2b K46 K56 T87 T91 A21 K25 Lim
e1*2001/116* T88 S02
0307*00-23
VW Passat 184 235/35R19 K1a K2b K46 K56 T87 T91 A01 A12 A16
3C A21 K25 Lim
e1*2001/116* T88 S02
0307*00-23
VW Passat 88-140 245/35R19 A01 K8h R03 T89 T93 A12 A16 A21
3C 88-140 255/35R19 A01 K2b K8h R03 A57 Car Lim
e1*2001/116* 88-176 225/40R19 T89 T93 V00 V19 S03
0307*37-.. 88-176 235/35R19 T87 T91
- Limousine / Variant 88-176 235/40R19
ab MJ 2015 (B8/3G)
VW Passat 77-155 225/35R19 K1a K2b K3m K4i K6g T88 A01 A12 A16
3C, 3c 77-155 235/35R19 K1a K2b K3m K4i K6g T87 T91 A21 Car Lim
e1*2001/116* V19 VoA S02
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 225/35R19 K3m K4i K6g T88 A01 A12 A16
3C, 3c 77-155 235/35R19 K3m K4i K6g T87 T91 A21 Car KMV
e1*2001/116* Lim V19 VoA
0307*24-36; S02
e1*2007/46*
0502*00-10,
0547*00-03
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 235/35R19 K1a K25 K2b K46 K56 T91 A01 A12 A16
3C A21 Car S02
e1*2001/116*
0307*00-23
VW Passat Variant 75-147 225/35R19 K1a K25 K2b K46 K56 T84 T88 A01 A12 A16
3C 75-147 235/35R19 K1a K25 K2b K46 K56 T87 T88 T91 A21 Car S02
e1*2001/116*
0307*00-23
VW Phaeton 165-246 245/40R19 T98 A12 A16 A21
3D, 3d 165-331 245/45R19 R09 T02 T98 BnK Lim S02
e1*98/14*0189*..; 165-331 245/45R19 A01 G03 T02 T98
e1*2001/116*0189*..; 165-331 255/40R19 A01 K1a T00 T96
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Tiguan 81-155 235/45R19 A12 A16 A21
5N 81-155 245/40R19 KMV S03
e1*2001/116*0450*..,
e1*2007/46*0487*..
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 235/45R19 A12 A16 A21
5N 81-155 245/40R19 A01 K2b S03
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan 81-155 235/45R19 A12 A16 A21
5N 81-155 245/40R19 S03
e1*2001/116*
0450*11-..;
e1*2007/46*0487*02-..
- ab Facelift 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 5 von 10
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 6 von 10
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 7 von 10
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3m An Achse 1 ist die Radhausinnenverkleidung im Bereich des Motorschutzes (bei
Lenkeinschlag vor Radmitte) um 5 mm nach innen dauerhaft zu verformen (z.B. Erwärmen) bzw. die
Radhausinnenverkleidung in diesem Bereich zu entfernen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa

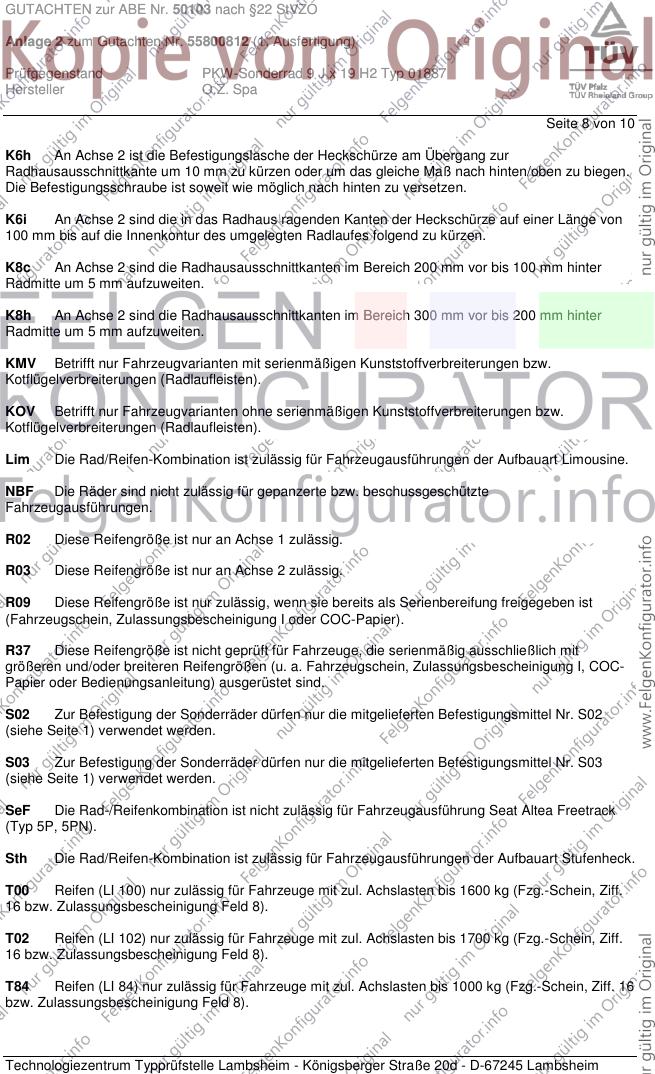

Seite 8 von 10
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 9 von 10
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 245/50R19 275/45R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55800812 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa

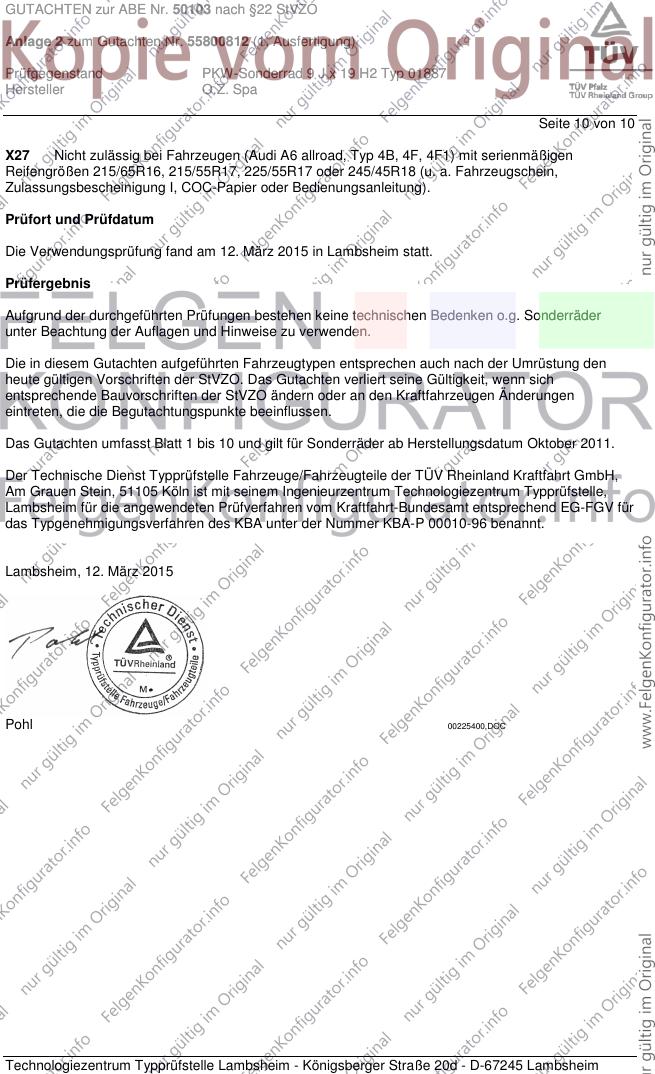

Seite 10 von 10
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. März 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. März 2015
Pohl 00225400.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
