GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

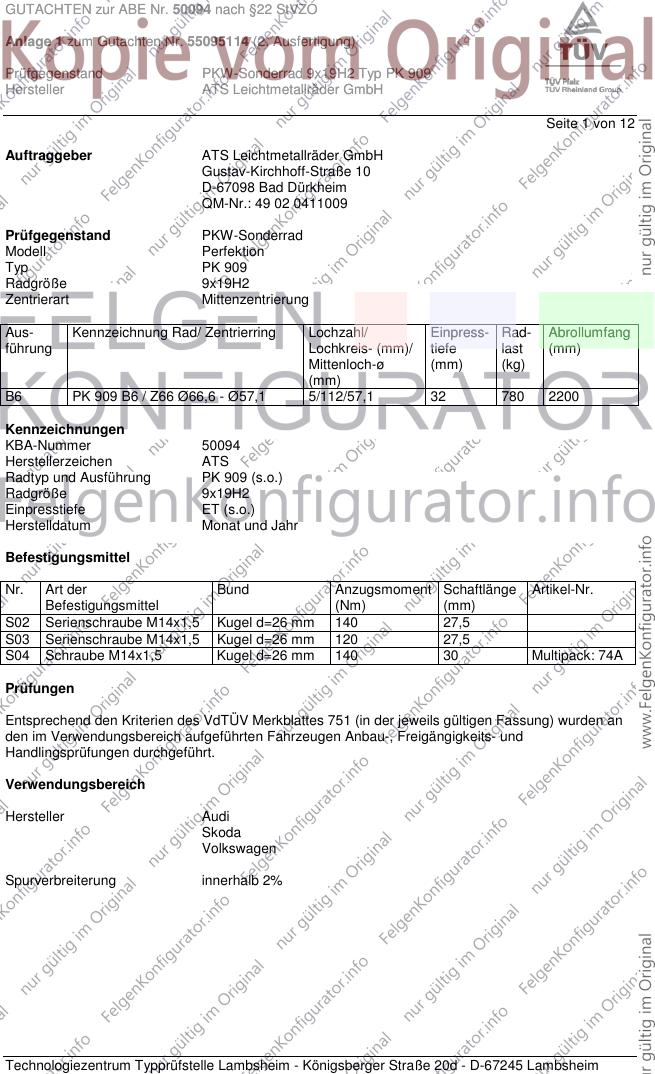

Seite 1 von 12
Auftraggeber ATS Leichtmetallräder GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Perfektion
Typ PK 909
Radgröße 9x19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B6 PK 909 B6 / Z66 Ø66,6 - Ø57,1 5/112/57,1 32 780 2200
Kennzeichnungen
KBA-Nummer 50094
Herstellerzeichen ATS
Radtyp und Ausführung PK 909 (s.o.)
Radgröße 9x19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Serienschraube M14x1,5 Kugel d=26 mm 140 27,5
S03 Serienschraube M14x1,5 Kugel d=26 mm 120 27,5
S04 Schraube M14x1,5 Kugel d=26 mm 140 30 Multipack: 74A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

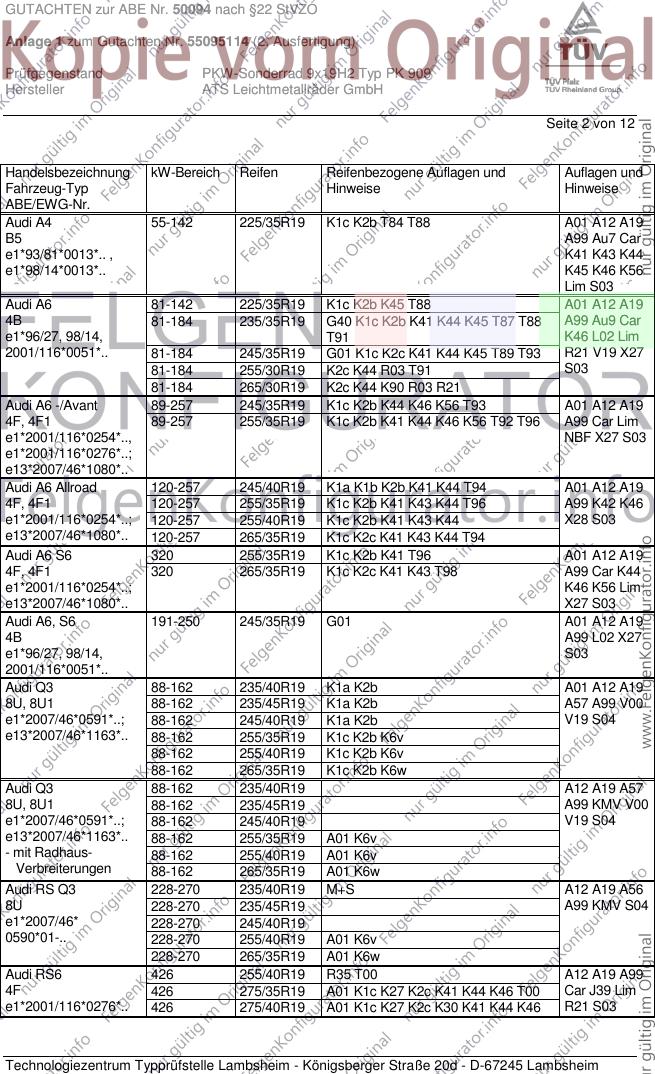

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 55-142 225/35R19 K1c K2b T84 T88 A01 A12 A19
B5 A99 Au7 Car
e1*93/81*0013*.. , K41 K43 K44
e1*98/14*0013*.. K45 K46 K56
Lim S03
Audi A6 81-142 225/35R19 K1c K2b K45 T88 A01 A12 A19
4B 81-184 235/35R19 G40 K1c K2b K41 K44 K45 T87 T88 A99 Au9 Car
e1*96/27, 98/14, T91 K46 L02 Lim
2001/116*0051*.. 81-184 245/35R19 G01 K1c K2c K41 K44 K45 T89 T93 R21 V19 X27
81-184 255/30R19 K2c K44 R03 T91 S03
81-184 265/30R19 K2c K44 K90 R03 R21
Audi A6 -/Avant 89-257 245/35R19 K1c K2b K44 K46 K56 T93 A01 A12 A19
4F, 4F1 89-257 255/35R19 K1c K2b K41 K44 K46 K56 T92 T96 A99 Car Lim
e1*2001/116*0254*.., NBF X27 S03
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/40R19 K1a K1b K2b K41 K44 T94 A01 A12 A19
4F, 4F1 120-257 255/35R19 K1c K2b K41 K43 K44 T96 A99 K42 K46
e1*2001/116*0254*..; 120-257 255/40R19 K1c K2b K41 K43 K44 X28 S03
e13*2007/46*1080*.. 120-257 265/35R19 K1c K2c K41 K43 K44 T94
Audi A6 S6 320 255/35R19 K1c K2b K41 T96 A01 A12 A19
4F, 4F1 320 265/35R19 K1c K2c K41 K43 T98 A99 Car K44
e1*2001/116*0254*..; K46 K56 Lim
e13*2007/46*1080*.. X27 S03
Audi A6, S6 191-250 245/35R19 G01 A01 A12 A19
4B A99 L02 X27
e1*96/27, 98/14, S03
2001/116*0051*..
Audi Q3 88-162 235/40R19 K1a K2b A01 A12 A19
8U, 8U1 88-162 235/45R19 K1a K2b A57 A99 V00
e1*2007/46*0591*..; 88-162 245/40R19 K1a K2b V19 S04
e13*2007/46*1163*.. 88-162 255/35R19 K1c K2b K6v
88-162 255/40R19 K1c K2b K6v
88-162 265/35R19 K1c K2b K6w
Audi Q3 88-162 235/40R19 A12 A19 A57
8U, 8U1 88-162 235/45R19 A99 KMV V00
e1*2007/46*0591*..; 88-162 245/40R19 V19 S04
e13*2007/46*1163*.. 88-162 255/35R19 A01 K6v
- mit Radhaus- 88-162 255/40R19 A01 K6v
Verbreiterungen 88-162 265/35R19 A01 K6w
Audi RS Q3 228-270 235/40R19 M+S A12 A19 A56
8U 228-270 235/45R19 A99 KMV S04
e1*2007/46* 228-270 245/40R19
0590*01-.. 228-270 255/40R19 A01 K6v
228-270 265/35R19 A01 K6w
Audi RS6 426 255/40R19 R35 T00 A12 A19 A99
4F 426 275/35R19 A01 K1c K27 K2c K41 K44 K46 T00 Car J39 Lim
e1*2001/116*0276*.. 426 275/40R19 A01 K1c K27 K2c K30 K41 K44 K46 R21 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

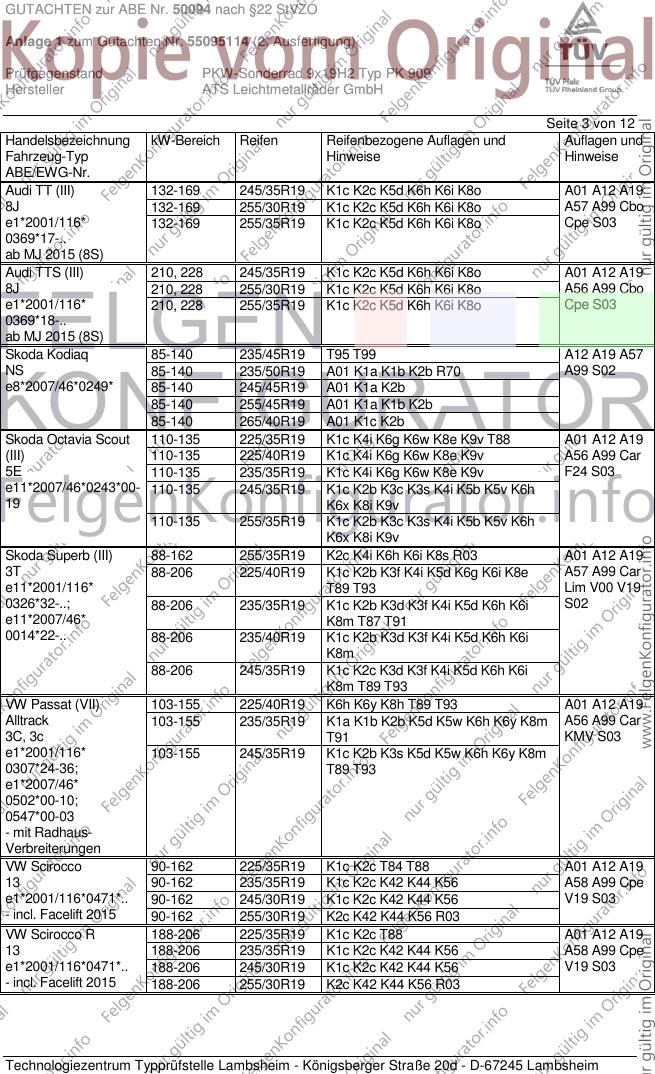

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 132-169 245/35R19 K1c K2c K5d K6h K6i K8o A01 A12 A19
8J 132-169 255/30R19 K1c K2c K5d K6h K6i K8o A57 A99 Cbo
e1*2001/116* 132-169 255/35R19 K1c K2c K5d K6h K6i K8o Cpe S03
0369*17-..
ab MJ 2015 (8S)
Audi TTS (III) 210, 228 245/35R19 K1c K2c K5d K6h K6i K8o A01 A12 A19
8J 210, 228 255/30R19 K1c K2c K5d K6h K6i K8o A56 A99 Cbo
e1*2001/116* 210, 228 255/35R19 K1c K2c K5d K6h K6i K8o Cpe S03
0369*18-..
ab MJ 2015 (8S)
Skoda Kodiaq 85-140 235/45R19 T95 T99 A12 A19 A57
NS 85-140 235/50R19 A01 K1a K1b K2b R70 A99 S02
e8*2007/46*0249* 85-140 245/45R19 A01 K1a K2b
85-140 255/45R19 A01 K1a K1b K2b
85-140 265/40R19 A01 K1c K2b
Skoda Octavia Scout 110-135 225/35R19 K1c K4i K6g K6w K8e K9v T88 A01 A12 A19
(III) 110-135 225/40R19 K1c K4i K6g K6w K8e K9v A56 A99 Car
5E 110-135 235/35R19 K1c K4i K6g K6w K8e K9v F24 S03
e11*2007/46*0243*00- 110-135 245/35R19 K1c K2b K3c K3s K4i K5b K5v K6h
19 K6x K8i K9v
110-135 255/35R19 K1c K2b K3c K3s K4i K5b K5v K6h
K6x K8i K9v
Skoda Superb (III) 88-162 255/35R19 K2c K4i K6h K6i K8s R03 A01 A12 A19
3T 88-206 225/40R19 K1c K2b K3f K4i K5d K6g K6i K8e A57 A99 Car
e11*2001/116* T89 T93 Lim V00 V19
0326*32-..; 88-206 235/35R19 K1c K2b K3d K3f K4i K5d K6h K6i S02
e11*2007/46* K8m T87 T91
0014*22-.. 88-206 235/40R19 K1c K2b K3d K3f K4i K5d K6h K6i
K8m
88-206 245/35R19 K1c K2c K3d K3f K4i K5d K6h K6i
K8m T89 T93
VW Passat (VII) 103-155 225/40R19 K6h K6y K8h T89 T93 A01 A12 A19
Alltrack 103-155 235/35R19 K1a K1b K2b K5d K5w K6h K6y K8m A56 A99 Car
3C, 3c T91 KMV S03
e1*2001/116* 103-155 245/35R19 K1c K2b K3s K5d K5w K6h K6y K8m
0307*24-36; T89 T93
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Scirocco 90-162 225/35R19 K1c K2c T84 T88 A01 A12 A19
13 90-162 235/35R19 K1c K2c K42 K44 K56 A58 A99 Cpe
e1*2001/116*0471*.. 90-162 245/30R19 K1c K2c K42 K44 K56 V19 S03
- incl. Facelift 2015 90-162 255/30R19 K2c K42 K44 K56 R03
VW Scirocco R 188-206 225/35R19 K1c K2c T88 A01 A12 A19
13 188-206 235/35R19 K1c K2c K42 K44 K56 A58 A99 Cpe
e1*2001/116*0471*.. 188-206 245/30R19 K1c K2c K42 K44 K56 V19 S03
- incl. Facelift 2015 188-206 255/30R19 K2c K42 K44 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

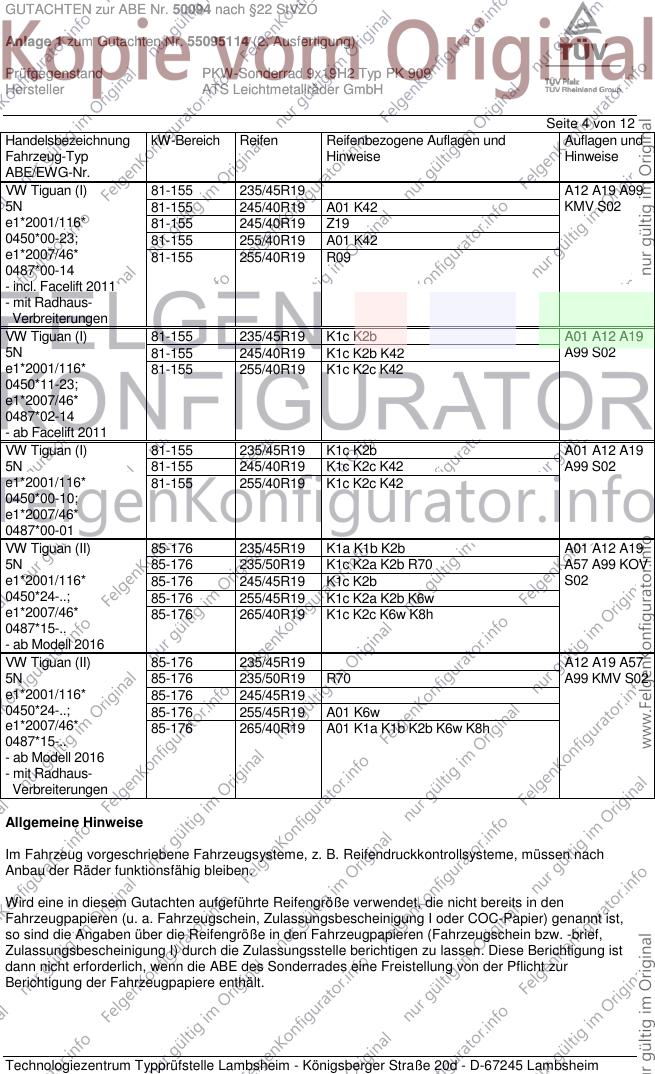

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 235/45R19 A12 A19 A99
5N 81-155 245/40R19 A01 K42 KMV S02
e1*2001/116* 81-155 245/40R19 Z19
0450*00-23; 81-155 255/40R19 A01 K42
e1*2007/46* 81-155 255/40R19 R09
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 235/45R19 K1c K2b A01 A12 A19
5N 81-155 245/40R19 K1c K2b K42 A99 S02
e1*2001/116* 81-155 255/40R19 K1c K2c K42
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 235/45R19 K1c K2b A01 A12 A19
5N 81-155 245/40R19 K1c K2c K42 A99 S02
e1*2001/116* 81-155 255/40R19 K1c K2c K42
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-176 235/45R19 K1a K1b K2b A01 A12 A19
5N 85-176 235/50R19 K1c K2a K2b R70 A57 A99 KOV
e1*2001/116* 85-176 245/45R19 K1c K2b S02
0450*24-..; 85-176 255/45R19 K1c K2a K2b K6w
e1*2007/46* 85-176 265/40R19 K1c K2c K6w K8h
0487*15-..
- ab Modell 2016
VW Tiguan (II) 85-176 235/45R19 A12 A19 A57
5N 85-176 235/50R19 R70 A99 KMV S02
e1*2001/116* 85-176 245/45R19
0450*24-..; 85-176 255/45R19 A01 K6w
e1*2007/46* 85-176 265/40R19 A01 K1a K1b K2b K6w K8h
0487*15-..
- ab Modell 2016
- mit Radhaus-
Verbreiterungen
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

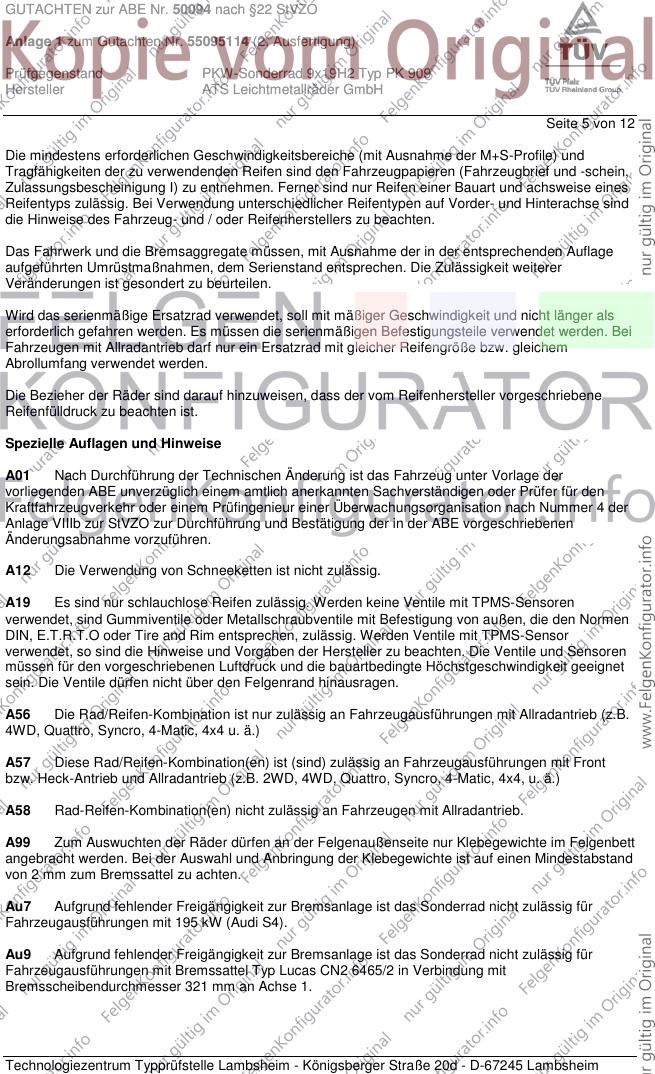

Seite 5 von 12
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

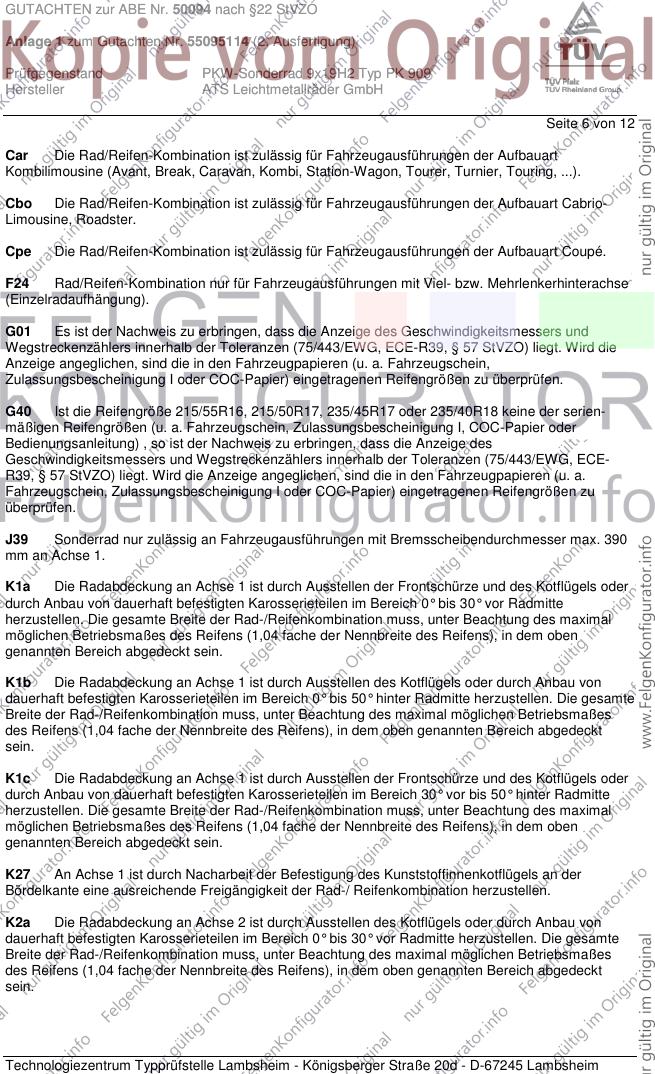

Seite 6 von 12
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabrio-
Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
J39 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 390
mm an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

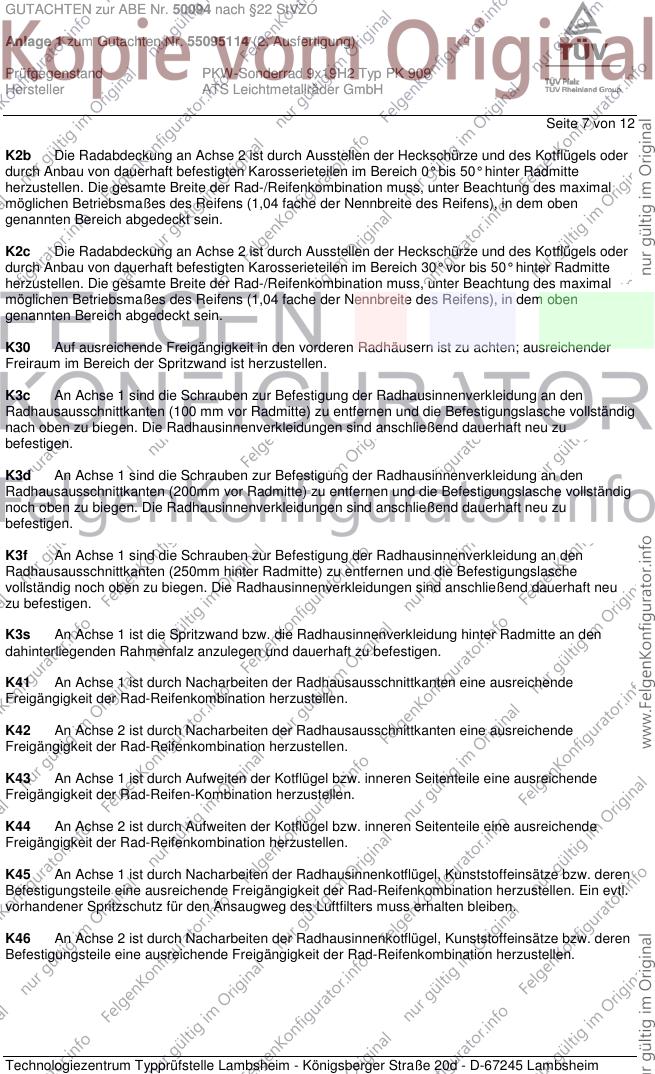

Seite 7 von 12
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

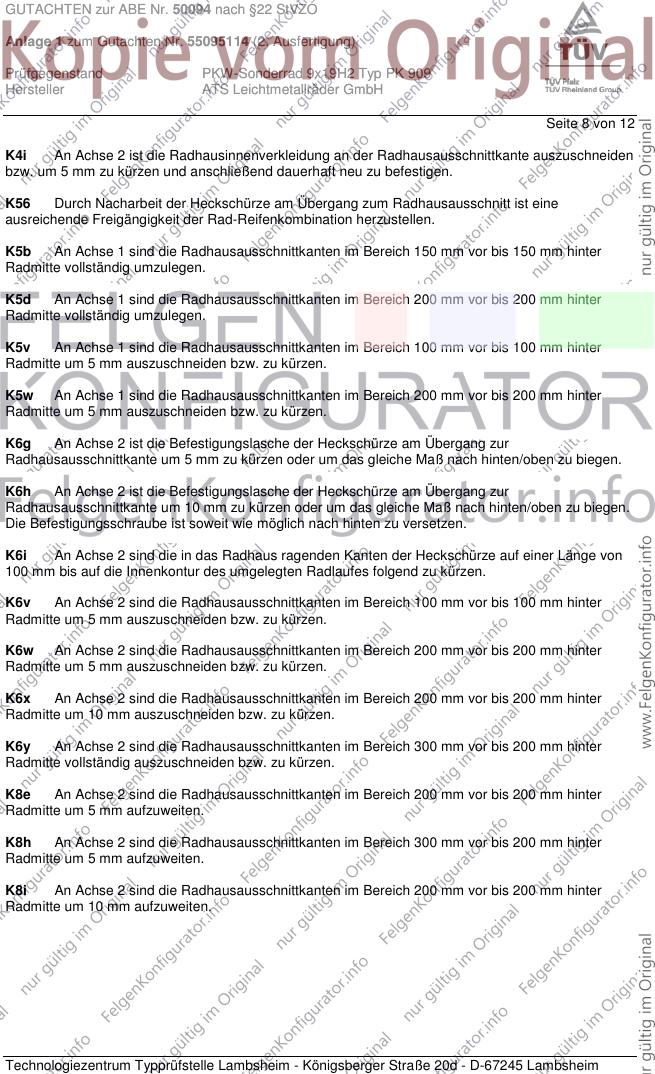

Seite 8 von 12
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

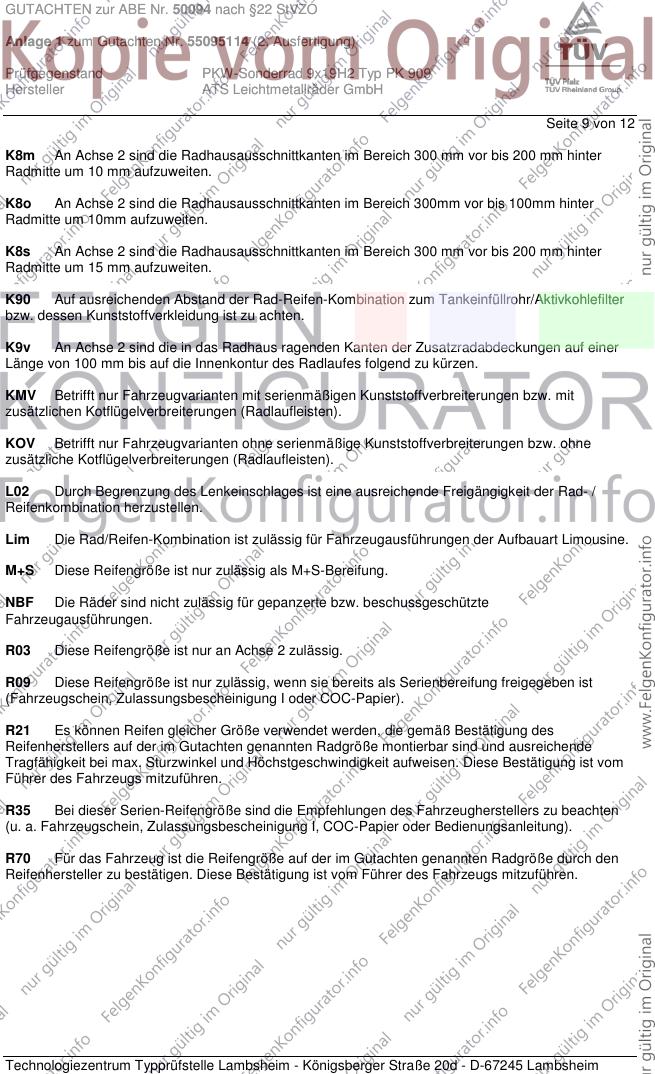

Seite 9 von 12
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter
Radmitte um 10mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

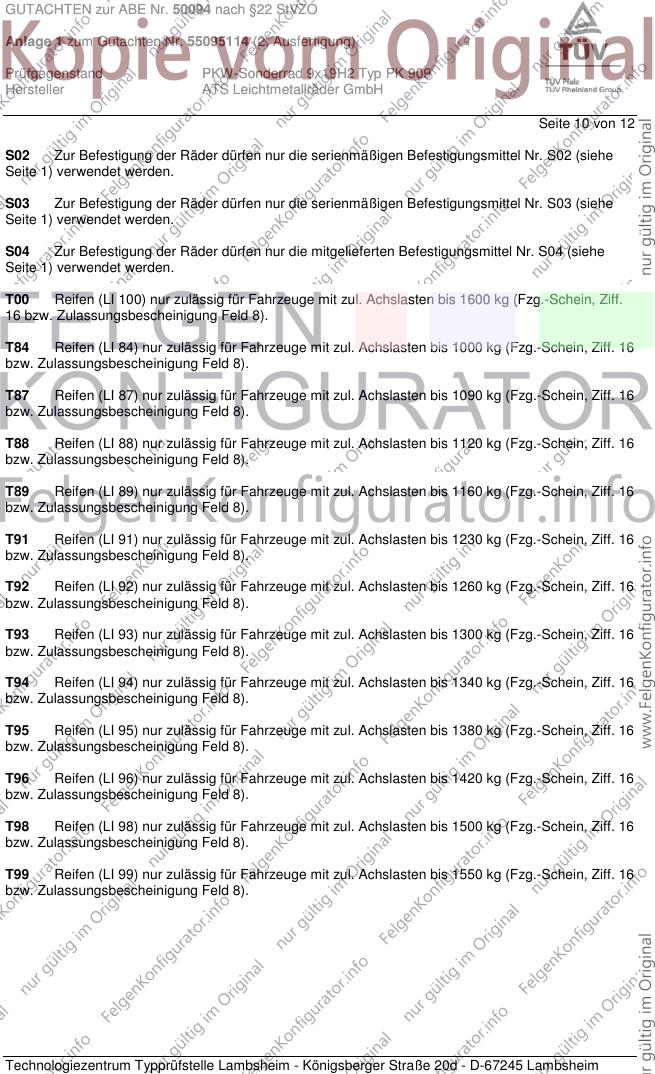

Seite 10 von 12
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH

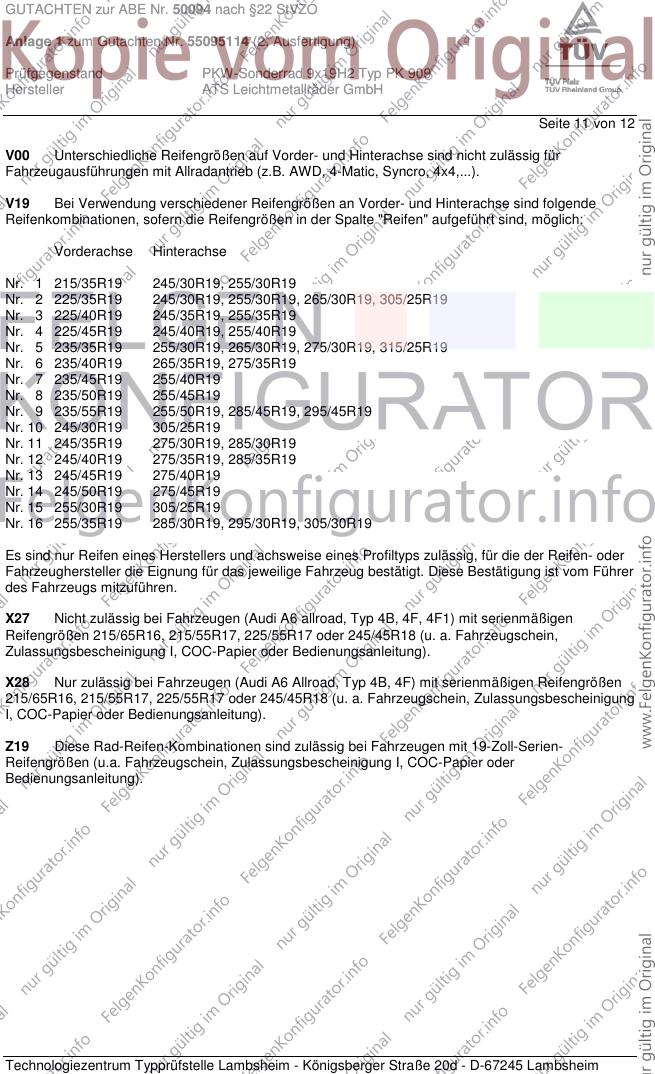

Seite 11 von 12
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50094 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55095114 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9x19H2 Typ PK 909
Hersteller ATS Leichtmetallräder GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. August 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. August 2017
Blauth 00277351.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
