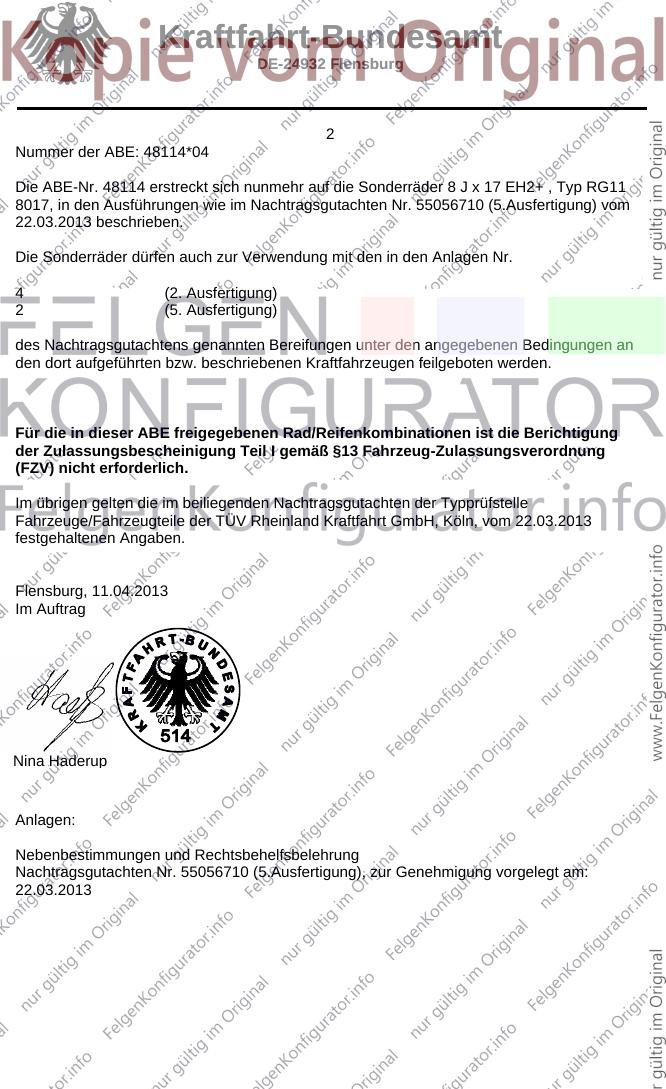

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48114*04
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 EH2+
Typ: RG11 8017
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48114*04
Die ABE-Nr. 48114 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 EH2+ , Typ RG11
8017, in den Ausführungen wie im Nachtragsgutachten Nr. 55056710 (5.Ausfertigung) vom
22.03.2013 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
4 (2. Ausfertigung)
2 (5. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 22.03.2013
festgehaltenen Angaben.
Flensburg, 11.04.2013
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55056710 (5.Ausfertigung), zur Genehmigung vorgelegt am:
22.03.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48114*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

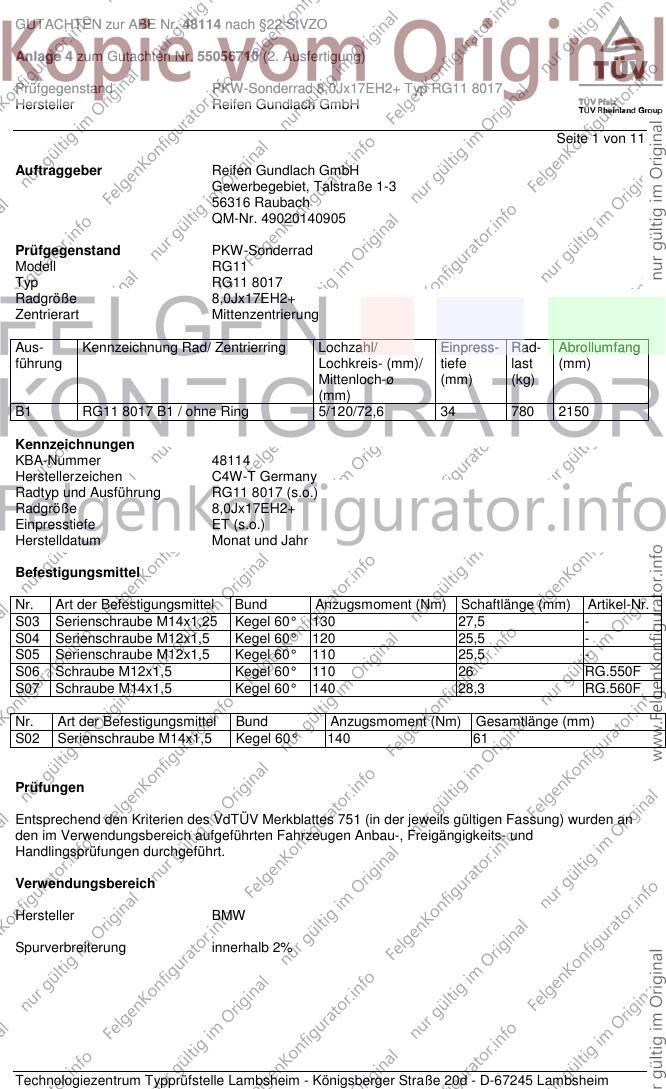

GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG11
Typ RG11 8017
Radgröße 8,0Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B1 RG11 8017 B1 / ohne Ring 5/120/72,6 34 780 2150
Kennzeichnungen
KBA-Nummer 48114
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG11 8017 (s.o.)
Radgröße 8,0Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S03 Serienschraube M14x1,25 Kegel 60° 130 27,5 -
S04 Serienschraube M12x1,5 Kegel 60° 120 25,5 -
S05 Serienschraube M12x1,5 Kegel 60° 110 25,5 -
S06 Schraube M12x1,5 Kegel 60° 110 26 RG.550F
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560F
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamtlänge (mm)
S02 Serienschraube M14x1,5 Kegel 60° 140 61
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 1er-Reihe 100-160 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A02 A04
182, 1C 100-240 225/45R17 K1c K2b K41 K42 K46 T90 A05 A07 A08
e1*2001/116*0352*.., 100-240 235/40R17 K1c K2b K41 K42 K43 K46 T90 A09 A12 A21
e1*2007/46*0277*.. 100-240 245/40R17 K2b K42 K44 K46 R03 A99 Cbo Cpe
- Coupé, Cabrio 225-240 215/45R17 K1c K41 R02 T91 V17 S05
- incl. Facelift 2011
BMW 1er-Reihe 85-195 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A02 A04
187 85-195 225/45R17 K1c K2b K41 K42 K46 A05 A07 A08
e1*2001/116* 85-195 235/40R17 K1c K2b K41 K42 K43 K46 A09 A12 A21
0287*00-09 85-195 245/40R17 K2b K42 K44 K46 R03 A99 Flh V17
S05
BMW 1er-Reihe 66-195 215/45R17 K1c K2b K41 K42 K46 T87 T88 A01 A02 A04
187, 1K2, 1K4 66-195 225/45R17 K1c K2b K41 K42 K46 A05 A07 A08
e1*2001/116* 66-195 235/40R17 K1c K2b K41 K42 K43 K46 A09 A12 A21
0287*10-.., 66-195 245/40R17 K2b K42 K44 K46 R03 A99 Flh V17
e1*2007/46*, S05
0273*00-03,
0283*00-03
- ab Facelift 2007
BMW 1er-Reihe 70-160 205/50R17 K1c K2c K5d K8e R70 T89 T93 A01 A02 A04
1K2 70-160 215/45R17 K1c K2c K5d K8e T87 T91 A05 A07 A08
e1*2007/46*0273*04-.. 70-160 225/45R17 K1c K2c K5d K8e A09 A12 A21
- ab Modelljahr 2013 70-160 235/40R17 K1c K2c K5d K5i K6g K6i K7a K8m A58 A99 B01
- 3 Türer V17 Y84 S03
BMW 1er-Reihe 70-160 205/50R17 K1c K2c K5d K8e R70 T89 T93 A01 A02 A04
1K4 70-160 215/45R17 K1c K2c K5d K8e T87 T91 A05 A07 A08
e1*2007/46*0283*04-.. 70-160 225/45R17 K1c K2c K5d K8e A09 A12 A21
- ab Modelljahr 2012 70-160 235/40R17 K1c K2c K5d K5i K6g K6i K7a K8m A58 A99 B01
- 5 Türer V17 Y85 S03
BMW 3er-Allrad 135-170 205/50R17 K1c K2b R37 R70 T89 T93 A01 A02 A04
346X 135-170 205/50R17 K1c K2b M+S R70 T89 T93 A05 A07 A08
e1*98/14*,2001/116* 135-170 215/45R17 K1c K2b R37 T87 T88 T91 A09 A12 A21
0144*.. 135-170 225/45R17 K1c K2b K42 T90 T91 T93 A99 Car K56
135-170 235/40R17 K1c K2b K42 T90 Lim V17 S05
135-170 245/40R17 K2c K42 K44 R03 T91 T93
135-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Compact 85-141 205/50R17 K1a K42 K56 R37 R70 T89 A01 A02 A04
346K 85-141 215/45R17 K1a K42 K56 R37 T87 T88 A05 A07 A08
e1*98/14*0167*.., 85-141 225/45R17 K1c K2b K42 K56 A09 A12 A21
e1*2001/116*0167*.. 85-141 235/40R17 K1c K2c K42 K56 A99 B03 V17
85-141 245/40R17 K2c K42 K56 R03 S05
85-141 255/40R17 K2c K42 K44 K56 R03 R70
BMW 3er-Reihe 66-125 215/45R17 K1a K2b K42 R37 A01 A02 A04
3/CG 66-125 225/45R17 K1a K2b K42 L02 A05 A08 A09
e1*93/81*0017*.., 66-125 235/40R17 K1c K2b K41 K42 K45 K56 L02 A12 A21 A99
e1*98/14*0017*.. 66-125 245/40R17 K2b K42 K44 K56 R03 R21 V17 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 77-170 205/50R17 K1c K2b R70 T89 T93 A01 A02 A04
346C, 346R 77-170 205/50R17 K1c K2b M+S R09 R70 T89 T93 A05 A07 A08
e1*98/14,2001/116* 77-170 215/45R17 K1c K2b T87 T88 T91 A09 A12 A21
0112, 0146*.. 77-170 225/45R17 K1c K2b K42 R35 T90 T91 A99 Cbo Cpe
77-170 235/40R17 K1c K2b K42 T90 K56 V17 S05
77-170 245/40R17 K2c K42 K44 R03 R35 T91
77-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Reihe 77-170 205/50R17 K1c K2b M+S R09 R70 T89 T93 A01 A02 A04
346L 77-170 205/50R17 K1c K2b R70 T89 T93 A05 A07 A08
e1*97/27*0097*.., 77-170 215/45R17 K1c K2b T87 T88 T91 A09 A12 A21
e1*98/14*0097*.. 77-170 225/45R17 K1c K2b K42 R35 T90 T91 T93 A99 Car K56
77-170 235/40R17 K1c K2b K42 T90 Lim R21 V17
77-170 245/40R17 K2c K42 K44 R03 T91 T93 S05
77-170 255/40R17 K2c K42 K44 R03 R70
BMW 3er-Reihe 85-225 225/45R17 A10 T90 T91 T93 T94 A02 A04 A05
390L, -/X 85-225 235/45R17 A12 T93 T94 A07 A08 A09
e1*2001/116* 85-225 245/40R17 A12 T91 T95 A21 A99 Car
0308*00-08, Lim V17 S05
0344*00-05
BMW 3er-Reihe 85-240 225/45R17 A63 T90 T91 T93 T94 A02 A04 A05
390L, -/X, 3L, 3K, 3-V, 85-240 235/45R17 A12 T93 T94 A07 A08 A09
3K-N1 85-240 245/40R17 A12 R03 T91 T93 A21 A99 Car
e1*2001/116* Lim V17 S05
0308*09-..,0344*06-..
e1*2007/46*
0314*00-04;
0315*00-05
0559*..;
e24*2007/46*
0022*00-02
- ab Facelift 2008
BMW 3er-Reihe 90-240 225/45R17 A10 T90 T91 A02 A04 A05
392C, 390X, 3C 90-240 225/45R17 A10 M+S T90 T91 A07 A08 A09
e1*2001/116*0346*.., 90-240 235/45R17 A12 T93 A21 A99 Cbo
e1*2001/116*0344*..; 90-240 245/40R17 A01 A12 K1c R02 T91 Cpe V17 S05
e1*2007/46*0316*.. 90-240 245/40R17 A12 R03
- Coupé/Cabrio
BMW 3er-Reihe 75-142 215/45R17 K1a K2b R35 R37 T87 T91 A01 A02 A04
3B, 3/B 75-142 225/45R17 K1a K2b L02 T90 T91 A05 A08 A09
F920, 75-142 235/40R17 K1c K2b K41 K45 K56 L02 T90 A12 A21 A99
e1*93/81*0016*.. 75-142 245/40R17 K2b K44 K56 R03 T90 K42 R21 V17
S06
BMW 3er-Reihe 66-142 215/45R17 K1a K2b R35 R37 T87 T91 A01 A02 A04
3C, 3/C 66-142 225/45R17 K1a K2b L02 T90 T91 A05 A08 A09
F547, 66-142 235/40R17 K1c K2b K41 K45 K56 L02 T90 A12 A21 A99
e1*93/81*0015*.. 66-142 245/40R17 K2b K44 K56 R03 T91 K42 R21 V17
S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 3er-Reihe 85-240 225/45R17 T91 A02 A04 A05
3L 85-240 225/50R17 A01 K1b K2b A07 A08 A09
e1*2007/46*0314*05-.. 85-240 235/45R17 A01 K2b A12 A21 A58
- Modell 2012 85-240 235/50R17 A01 K1c K2a K2b A99 BW7 Lim
85-240 245/45R17 A01 K1b K2b V17 S03
85-240 255/45R17 A01 K2a K2b R03
BMW 3er-Reihe 210-217 215/45R17 K1a K2b K42 M+S A01 A02 A04
M3B, M3/B 210-217 235/40R17 K1c K2b K41 K42 K45 K56 R35 A05 A08 A09
G191, 236 225/45R17 K1a K2b K41 K42 K45 K56 M+S A12 A21 A99
e1*93/81*0032*.. S06
BMW 3er-Touring 85-190 225/45R17 T91 A02 A04 A05
3K, 3K-N1 85-190 225/50R17 A01 K1b K2b A07 A08 A09
e1*2007/46*0315*06-.. 85-190 235/45R17 A01 K2b A12 A21 A58
e24*2007/46*0022*03- 85-190 235/50R17 A01 K1c K2a K2b A99 BW7 Car
- Modell 2013 85-190 245/45R17 A01 K1b K2b V17 S03
85-190 255/45R17 A01 K2a K2b R03
BMW 5er-Reihe 4x4 145-200 225/50R17 K1a K1b R37 A01 A02 A04
560X 145-200 235/45R17 K1a R37 T93 T94 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b A09 A12 A21
A56 A99 B03
Lim S04
BMW 5er-Touring 4x4 145-200 225/50R17 K1a K1b R37 T94 T98 A01 A02 A04
560X 145-200 235/45R17 K1a R37 T93 T94 T97 A05 A07 A08
e1*2001/116*0322*.. 145-200 245/45R17 K1a K1b T95 T99 A09 A12 A21
A56 A99 B03
Car S04
BMW X1 85-190 235/45R17 A32 A02 A04 A05
X1, X-N1, X1-N1 A07 A08 A09
e1*2007/46*0275*..; A21 A99 S04
e1*2007/46*0454*..;
e24*2007/46*0024*..
BMW X3 100-190 225/60R17 A91 A02 A04 A05
X3, X-N1 100-190 235/55R17 A01 A12 K1a K2b A07 A08 A09
e1*2007/46*0512*..; 100-190 245/55R17 A01 A12 K1a K2b A21 A99 B03
e1*2007/46*0454*.. 100-190 255/50R17 A01 A12 K1a K1b K2b K6v B90 S03
BMW X3 100-160 215/60R17 A10 R70 A02 A04 A05
X83 100-160 225/55R17 A01 A12 K1b K2b A08 A09 A21
e1*2001/116*0249*.. 100-200 215/60R17 A10 M+S R37 R70 A99 B03 S07
100-200 225/55R17 A01 A12 K1b K2b M+S R37
100-200 235/55R17 A01 A12 K1b K2b
100-200 245/50R17 A01 A12 K1a K1b K2b
100-200 245/55R17 A01 A12 K1a K1b K2b
100-200 255/50R17 A01 A12 K1c K2b
BMW X5 135-235 235/65R17 A10 K1a M+S R09 150 A01 A02 A04
X53 135-235 235/65R17 A10 K1a 150 A05 A07 A08
e1*98/14*0153*.., 135-235 255/55R17 A12 K1a K2b 155 A09 A21 A99
e1*2001/116*0153*.. 135-235 255/60R17 A12 K1a K2b 150 B03 S02
135-235 275/55R17 A12 K1a K2b K45 150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

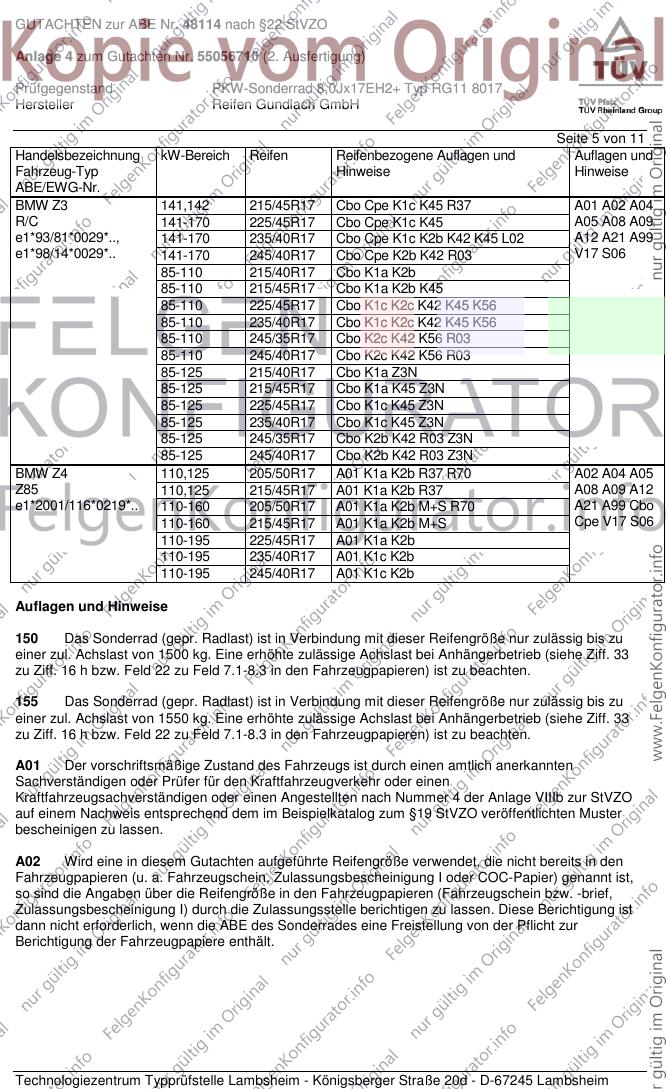

BMW Z3 141,142 215/45R17 Cbo Cpe K1c K45 R37 A01 A02 A04
R/C 141-170 225/45R17 Cbo Cpe K1c K45 A05 A08 A09
e1*93/81*0029*.., 141-170 235/40R17 Cbo Cpe K1c K2b K42 K45 L02 A12 A21 A99
e1*98/14*0029*.. 141-170 245/40R17 Cbo Cpe K2b K42 R03 V17 S06
85-110 215/40R17 Cbo K1a K2b
85-110 215/45R17 Cbo K1a K2b K45
85-110 225/45R17 Cbo K1c K2c K42 K45 K56
85-110 235/40R17 Cbo K1c K2c K42 K45 K56
85-110 245/35R17 Cbo K2c K42 K56 R03
85-110 245/40R17 Cbo K2c K42 K56 R03
85-125 215/40R17 Cbo K1a Z3N
85-125 215/45R17 Cbo K1a K45 Z3N
85-125 225/45R17 Cbo K1c K45 Z3N
85-125 235/40R17 Cbo K1c K45 Z3N
85-125 245/35R17 Cbo K2b K42 R03 Z3N
85-125 245/40R17 Cbo K2b K42 R03 Z3N
BMW Z4 110,125 205/50R17 A01 K1a K2b R37 R70 A02 A04 A05
Z85 110,125 215/45R17 A01 K1a K2b R37 A08 A09 A12
e1*2001/116*0219*.. 110-160 205/50R17 A01 K1a K2b M+S R70 A21 A99 Cbo
110-160 215/45R17 A01 K1a K2b M+S Cpe V17 S06
110-195 225/45R17 A01 K1a K2b
110-195 235/40R17 A01 K1c K2b
110-195 245/40R17 A01 K1c K2b
Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 11

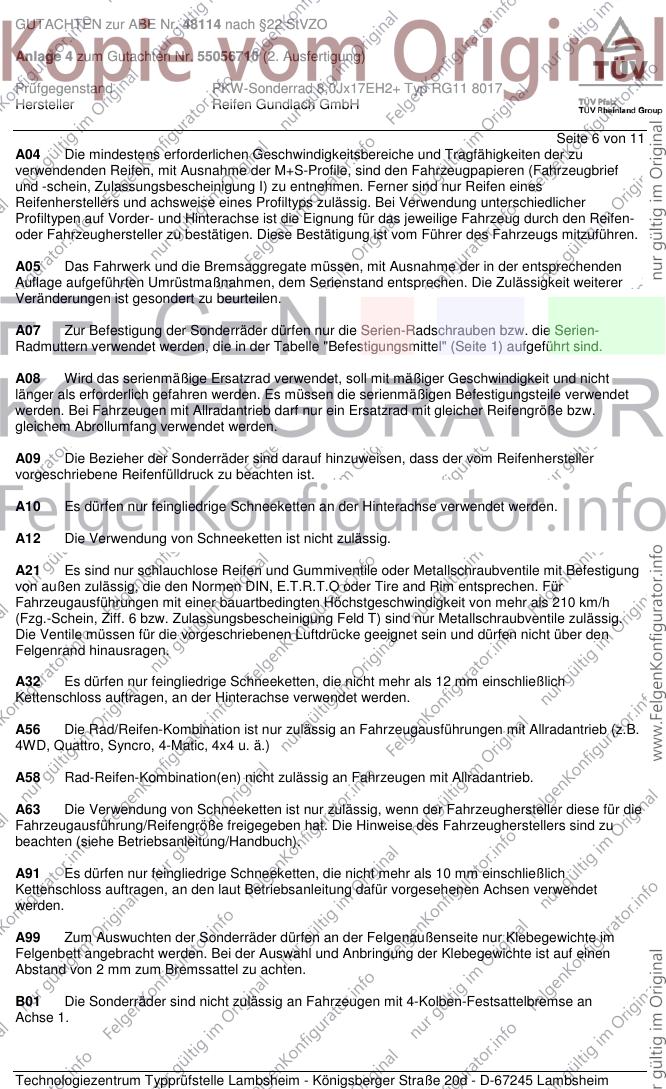

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an
Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 11

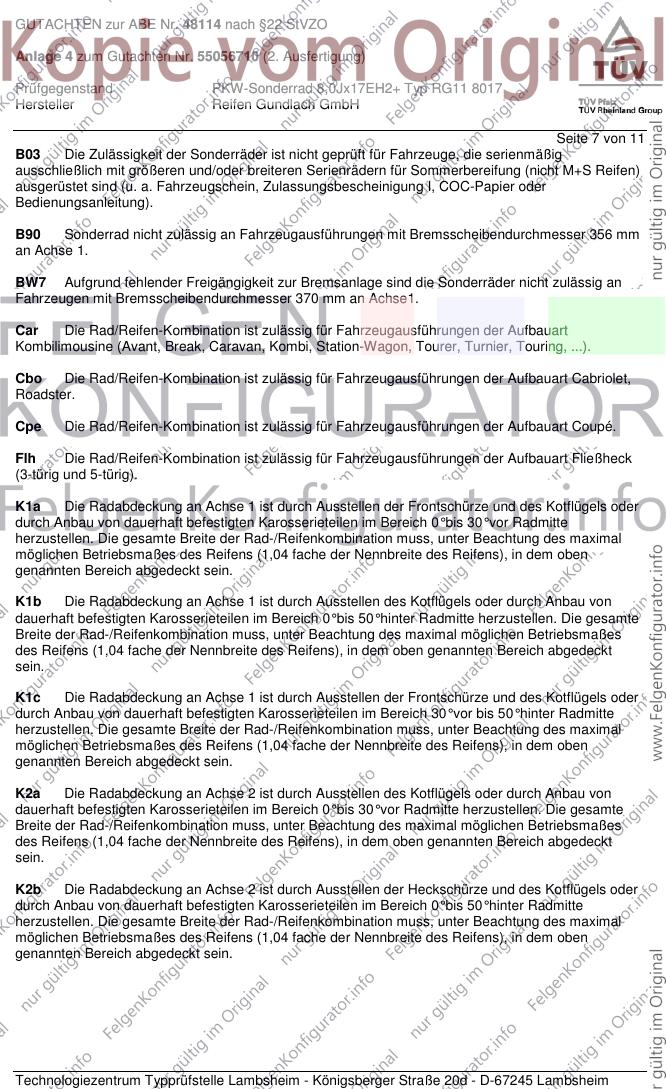

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 11

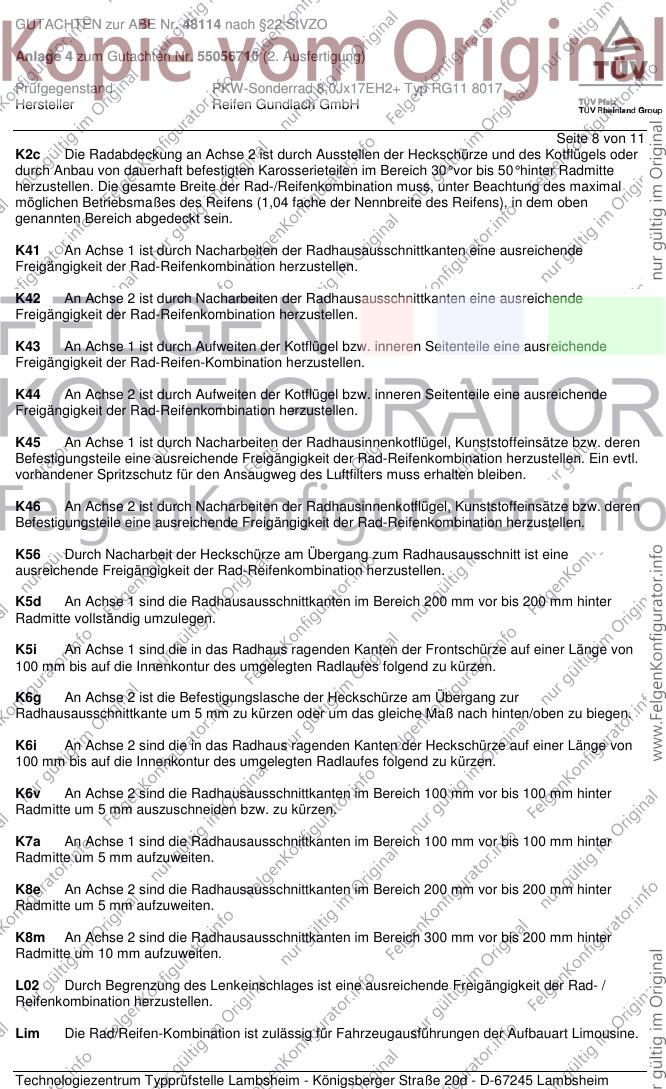

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH

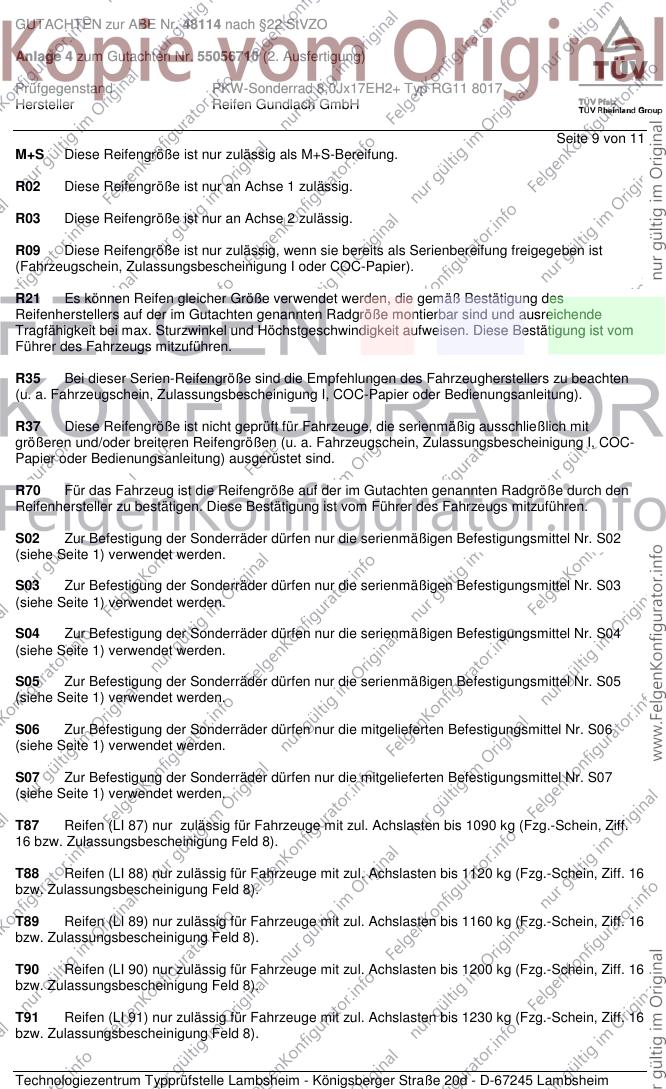

Seite 9 von 11
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH

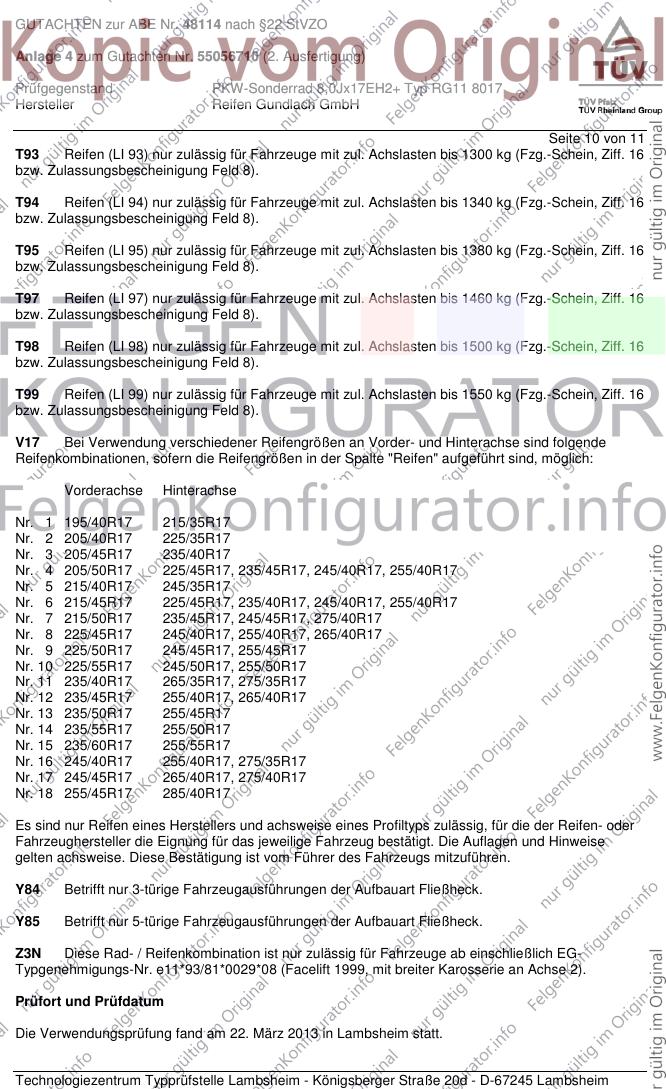

Seite 10 von 11
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z3N Diese Rad- / Reifenkombination ist nur zulässig für Fahrzeuge ab einschließlich EG-
Typgenehmigungs-Nr. e11*93/81*0029*08 (Facelift 1999, mit breiter Karosserie an Achse 2).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. März 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48114 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55056710 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ RG11 8017
Hersteller Reifen Gundlach GmbH

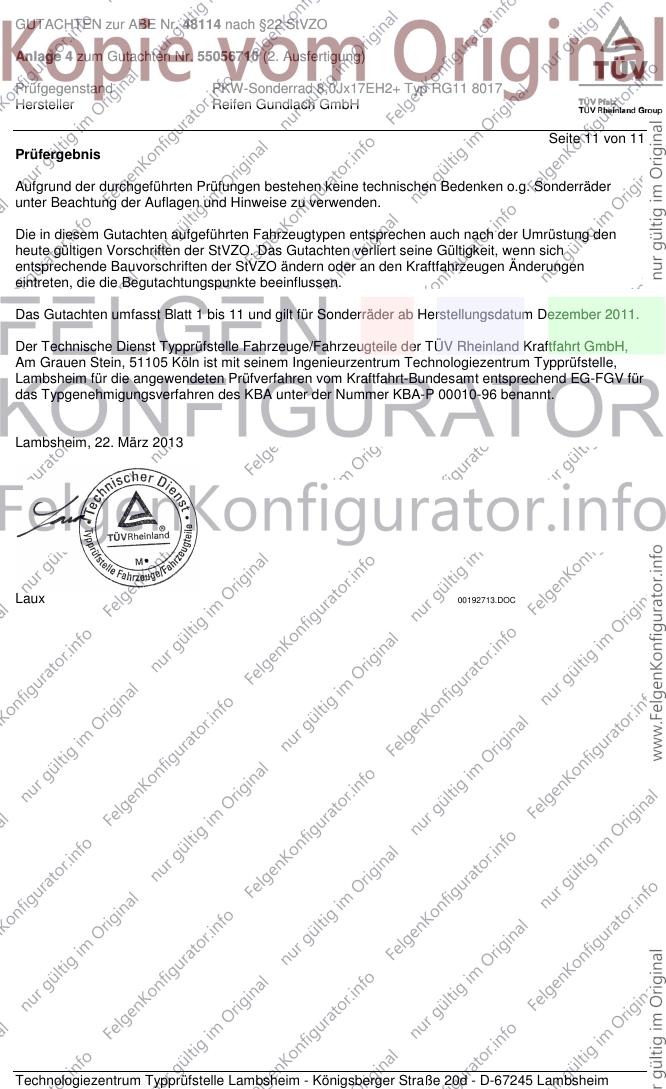

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. März 2013
Laux 00192713.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
