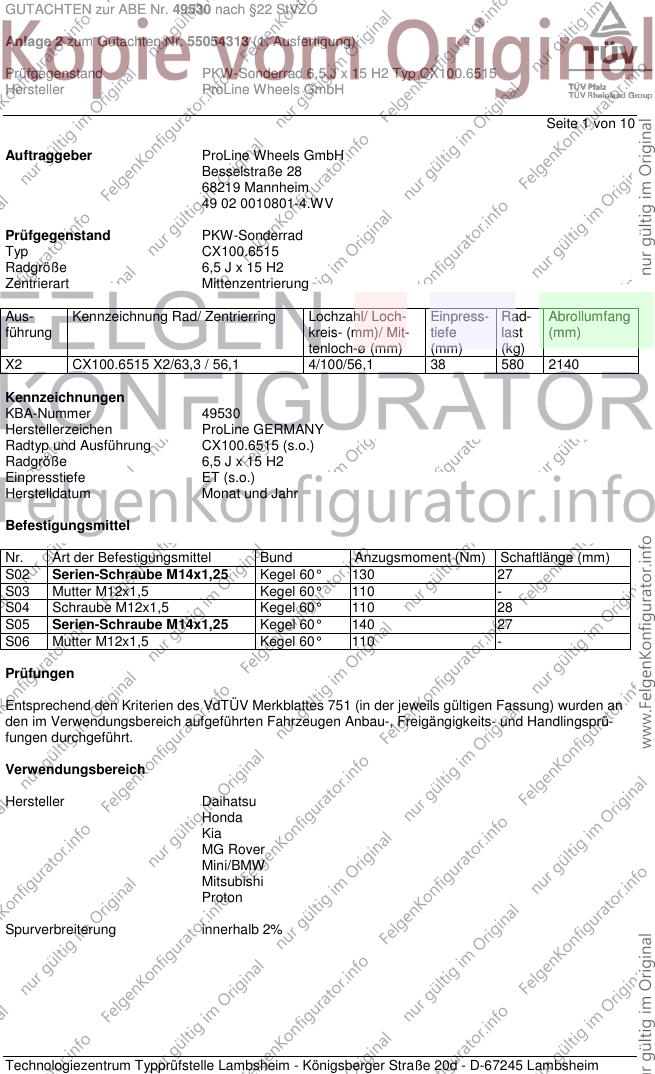

GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 1 von 10
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX100.6515
Radgröße 6,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 CX100.6515 X2/63,3 / 56,1 4/100/56,1 38 580 2140
Kennzeichnungen
KBA-Nummer 49530
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX100.6515 (s.o.)
Radgröße 6,5 J x 15 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,25 Kegel 60° 130 27
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 110 28
S05 Serien-Schraube M14x1,25 Kegel 60° 140 27
S06 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Proton
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Applause 73-77 185/55R15 A01 A02 A04
A101,A1 73-77 195/50R15 A05 A08 A09
F281, A12 A16 A21
e6*95/54*0046*.. K1a K42 S03
Daihatsu Charade 44-66 195/45R15 A01 A02 A04
G2 44-66 205/45R15 K1c A05 A08 A09
e6*95/54*0034*.. 62-66 195/50R15 K1c A12 A16 A21
K42 K56 S03
Honda Civic 55-66 185/55R15 K42 A01 A02 A04
EG3, EG4, EG8 55-66 195/50R15 K1a K42 A05 A08 A09
F876, F877, F875 55-66 195/55R15 G01 K1a K42 A12 A16 A21
55-66 205/45R15 K1a K42 K56 S03
55-66 205/50R15 K1c K2b K41 K42
Honda Civic 92 185/55R15 K42 A01 A02 A04
EG5 92 195/50R15 K1a K42 A05 A08 A09
F878 92 195/55R15 G01 K1a K42 A12 A16 A21
92 205/45R15 K1a K42 K56 S03
92 205/50R15 K1c K2b K41 K42
Honda Civic 118 195/55R15 K1a K42 A01 A02 A04
EG6, EG9 118 205/50R15 K1c K2b K41 K42 A05 A08 A09
F879, F884 A12 A16 A21
K56 S03
Honda Civic 92 185/55R15 K42 A01 A02 A04
EH6, EH9 92 195/50R15 K1a K42 A05 A08 A09
F883, G070, 92 195/55R15 G01 K1a K42 A12 A16 A21
e6*93/81*0016*.. 92 205/50R15 K1c K2b K41 K42 K56 Y88 S03
Honda Civic 74,92 185/55R15 K42 A01 A02 A04
EJ1, EJ2 74,92 195/50R15 K1a K42 A05 A08 A09
G623, G624 74,92 195/55R15 K1a K42 A12 A16 A21
74,92 205/50R15 K1c K2b K41 K42 K56 Y88 S03
Honda Civic 77,92 185/55R15 A02 A04 A05
EJ6, EJ8 77,92 195/50R15 A01 K1a K2b K42 A08 A09 A12
e6*93/81*0013*.., 77,92 205/45R15 A01 K1a K2b K42 A16 A21 S03
e6*93/81*0014 77,92 205/50R15 A01 K1a K2b K42 K45
77,92 215/45R15 A01 K1a K2b K42 R70
Honda Civic 55-66 185/55R15 A02 A04 A05
EJ9 55-66 195/50R15 A01 K1a K2b K42 A08 A09 A12
e6*93/81*0006*.. 55-66 205/45R15 A01 K1a K2b K42 A16 A21 S03
55-66 205/50R15 A01 K1a K2b K42 K45
55-66 215/45R15 A01 K1a K2b K42 R70
Honda Civic 84 185/55R15 A02 A04 A05
EK1, EK3 84 195/50R15 A01 K1a K2b K42 A08 A09 A12
e6*93/81*0008*.., 84 205/45R15 A01 K1a K2b K42 A16 A21 S03
e6*93/81*0007*.. 84 205/50R15 A01 K1a K2b K42 K45
84 215/45R15 A01 K1a K2b K42 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic 118 195/50R15 K1a K2b K42 R37 A01 A02 A04
EK4 118 195/55R15 K1a K2b K42 K45 A05 A08 A09
e6*93/81*0009*.. 118 205/50R15 K1a K2b K42 K45 A12 A16 A21
118 215/45R15 K1a K2b K42 R70 S03
Honda Civic 66-81 195/60R15 A30 A02 A04 A05
EP1, -2, -4 66-81 205/55R15 A12 A08 A09 A16
e11*98/14* A21 Flh S03
0173,0174,0188*..
Honda Civic 66-81 195/60R15 A30 A02 A04 A05
EU5,-6,-7,-8,-9 66-81 205/55R15 A12 A08 A09 A16
e11*98/14* A21 Flh S03
0158-0161,0189*..
Honda Civic 55-66 185/55R15 A02 A04 A05
MA8, MA9 55-66 195/50R15 A01 K1a K2b K42 A08 A09 A12
G916, G917 55-66 205/45R15 A01 K1a K2b K42 A16 A21 S03
e11*93/81* 55-66 205/50R15 A01 K1a K2b K42 K45
0018,0022* 55-66 215/45R15 A01 K1a K2b K42 R70
Honda Civic 83 185/55R15 A02 A04 A05
MB1 83 205/45R15 A01 K1a K2b K42 A08 A09 A12
G918, 83-93 195/50R15 A01 K1a K2b K42 R37 A16 A21 S03
e11*93/81*0023*.. 83-93 205/50R15 A01 K1a K2b K42 K45
83-93 215/45R15 A01 K1a K2b K42 R70
93 195/55R15 A01 K1a K2b K42 K45
Honda Civic 55-92 185/55R15 A02 A04 A05
MB2, MB3, MB4 55-92 195/50R15 A01 K1a K2b K42 K45 A08 A09 A12
e11*96/27* 55-92 205/45R15 A01 K1a K2b K42 A16 A21 S03
0067,0068,0069*.. 55-92 215/45R15 A01 K1a K2b K42 K45 R70
Honda Civic 63-77 185/55R15 A02 A04 A05
MB7 63-77 195/50R15 A01 K1a K2b K42 K45 A08 A09 A12
e11*96/27*0071*.. 63-77 205/45R15 A01 K1a K2b K42 A16 A21 S03
63-77 215/45R15 A01 K1a K2b K42 K45 R70
Honda Civic Aerod. 55,66,84 185/55R15 A02 A04 A05
MB8, MB9 55,66,84 195/50R15 A01 K1a K2b K42 K45 A08 A09 A12
e11*96/79*0087*.., 55,66,84 205/45R15 A01 K1a K2b K42 A16 A21 S03
e11*96/79*0088*.. 55,66,84 215/45R15 A01 K1a K2b K42 K45 R70
Honda Civic Aerod. 85-92 185/55R15 A02 A04 A05
MC1 85-92 195/50R15 A01 K1a K2b K42 K45 A08 A09 A12
e11*96/79*0089*.. 85-92 205/45R15 A01 K1a K2b K42 A16 A21 S03
85-92 215/45R15 A01 K1a K2b K42 K45 R70
Honda Civic Aerod. 74-77 185/55R15 A02 A04 A05
MC3 74-77 195/50R15 A01 K1a K2b K42 K45 A08 A09 A12
e11*96/79*0091*.. 74-77 195/55R15 A01 K1a K2b K42 K45 A16 A21 V15
74-77 205/50R15 A01 K1a K2b K42 K45 S03
74-77 215/45R15 A01 K1a K2b K42 K45 R70
Honda Civic CRX 118 195/50R15 K1a K42 K56 Y88 A01 A02 A04
EG2 118 205/50R15 K1c K2b K41 K42 K66 Y88 A05 A08 A09
G069, 118 215/45R15 K1c K2b K41 K42 K66 R70 Y88 A12 A16 A21
e6*93/81*0017*.. V15 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic Coupé 118 195/55R15 K1a K2b K42 K45 A01 A02 A04
EM1 118 205/50R15 K1a K2b K42 K45 A05 A08 A09
e6*93/81*0060*.. A12 A16 A21
S03
Honda Civic Coupé 88-92 195/60R15 A02 A04 A05
EM2 88-92 205/55R15 A08 A09 A12
e6*98/14*0080*.. A16 A21 B03
Cpe S03
Honda Jazz 57,61 185/55R15 A01 K1a A02 A04 A05
GD1,GD5,GE2,GE3 57,61 195/50R15 A01 K1c K2b K42 K56 A08 A09 A12
e6*98/14*0088,87*.., 57,61 205/50R15 A01 K1c K2b K42 K56 LK6 A16 A21 V15
e6*2001/116*0101*.., S03
e6*2001/116*0102*..
Honda Jazz 66, 73 175/65R15 K1c K2b R70 A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 185/60R15 K1c K2b K3b K5a K6a A05 A08 A09
e6*2007/46* 66, 73 195/55R15 K1c K2b K3b K5b K6b A12 A16 A21
0010, 0011, 0013, 66, 73 195/60R15 K1c K2b K3b K5b K6b S06
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 175/65R15 K1c K2b R70 A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 185/60R15 K1c K2b K3b K5a K6a A05 A08 A09
e6*2001/116* 66, 73 195/55R15 K1c K2b K3b K5b K6b A12 A16 A21
0125, 0126, 0127, 66, 73 195/60R15 K1c K2b K3b K5b K6b S06
0128, 0131, 0132*..
Kia Sephia 59-82 185/55R15 A02 A04 A05
FA 59-82 195/50R15 A01 K42 K56 A08 A09 A12
G485, 59-82 205/45R15 A01 K42 K56 A16 A21 S03
e13*95/54*0021*.. 59-82 215/45R15 A01 K42 K56 R70
Kia Sephia, Shuma 65-84,3 185/55R15 R37 A02 A04 A05
FB 65-84,3 195/50R15 A08 A09 A12
e4*96/27*0024*.., 65-84,3 195/55R15 A01 K42 A16 A21 Flh
e4*98/14*0024*.. 65-84,3 215/45R15 A01 K42 R70 Sth S03
- Shuma I/II, Spectra
Rover 2..,-25,MG ZR 55-107 185/55R15 K42 K56 A01 A02 A04
RF, F 55-107 195/50R15 K1a K2b K42 K56 A05 A08 A09
H224, 55-107 205/50R15 K1a K2b K42 K56 A12 A16 A21
e11*93/81, 55-107 215/45R15 K1a K2b K42 K56 R70 B03 Npf S03
2001/116*0016*..
Rover 2../4.. 55-107 185/55R15 K1c K2c K42 A01 A02 A04
XW 55-107 195/50R15 K1c K2c K41 K42 K45 A05 A08 A09
F377, 55-107 205/50R15 K1c K2c K41 K42 K45 A12 A16 A21
e11*93/81*0030*.. S03
Rover 4..,-45, MG ZS 55-110 185/55R15 R37 T81 T82 A02 A04 A05
RT, T 55-110 195/50R15 A01 K1a K2b K42 A08 A09 A12
H093, 55-110 195/55R15 A01 K1a K2b K42 K45 A16 A21 B03
e11*93/81*0014*.., 55-110 205/50R15 A01 K1a K2b K42 K45 V15 S03
e11*2001/116*0014*. 55-110 215/45R15 A01 K1a K2b K42 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mini One, Cooper, -S 65-85 175/65R15 A30 R70 A02 A04 A05
Mini 65-85 185/60R15 A12 A07 A08 A09
e1*2001/116* 65-85 185/65R15 A12 A16 A21 B03
0231*08-.. 65-85 195/55R15 A01 A12 K1a K1b Cbo Flh V15
- ab MJ 2007 65-85 195/60R15 A01 A12 K1a K1b S02
65-85 205/50R15 A01 A12 K1c K2a K2b
65-85 205/55R15 A01 A12 K1c K2a K2b K32
Mini One, Cooper, -S 55-90 175/65R15 R70 A02 A04 A05
Mini-N, UKL- 55-90 185/60R15 A01 K2b A07 A08 A09
C,/K,/L,/B-L, -N1 55-90 185/65R15 A01 K2b A12 A16 A21
e1*2001/116*0343*..; 55-90 195/55R15 A01 K2b B03 Car Cbo
e1*2007/46* 55-90 195/60R15 A01 K2b Cpe Flh S05
0369-0371,0593*.. 55-90 205/50R15 A01 K1a K1b K2b
e24*2007/46*0023*.. 55-90 205/55R15 A01 K1a K1b K2b
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-85 175/65R15 A30 R70 A02 A04 A05
R50, Mini 55-85 185/60R15 A12 A08 A09 A16
e1*98/14*0168*.., 55-85 185/65R15 A12 A21 B03 Cbo
e1*2001/116* 55-85 195/55R15 A01 A12 K1a K1b Flh V15 S04
0231*00-07 55-85 195/60R15 A01 A12 K1a K1b
- bis MJ 2006 55-85 205/50R15 A01 A12 K1c K2a K2b
55-85 205/55R15 A01 A12 K1c K2a K2b K32
Mitsubishi Carisma 66 185/55R15 A02 A04 A05
DAO 66 195/50R15 A01 K42 K56 A08 A09 A12
e4*93/81*0005*.., 66 195/55R15 A01 K42 K56 A16 A21 B02
e4*98/14*0005*.. 66 205/50R15 A01 K42 K44 K56 S03
66 205/55R15 A01 K42 K44 K56
66 215/45R15 A01 K42 K56 R70
Mitsubishi Colt 103 205/50R15 K1c K2c K42 K44 K56 A01 A02 A04
CAO 50-103 185/55R15 K1a K2b K42 K44 K56 A05 A08 A09
G005 50-103 195/50R15 K1a K2b K42 K44 K56 A12 A16 A21
A58 B02 S03
Mitsubishi Lancer SW 50-83 185/55R15 K1a K2b K42 K44 K56 A01 A02 A04
CAOW, CAO 50-83 195/50R15 K1a K2b K42 K44 K56 A05 A08 A09
G230, A12 A16 A21
e1*96/79*0061*.. A58 B02 S03
Mitsubishi Space Star 52, 59 195/45R15 K2b K6r A01 A02 A04
A00, Z30 A05 A08 A09
e1*2007/46*0951*..; A12 A16 A16
e1*2001/116*0271*18- A21 A58 Flh
.. S03
Proton 300/400 55-99 185/55R15 K1a K42 K56 R37 A01 A02 A04
C9.. 55-99 195/50R15 K1a K42 K56 A05 A08 A09
e11*92/53, 93/81, A12 A16 A21
98/14*0002-04*.. B02 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 6 von 10
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 7 von 10
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 8 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 9 von 10
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y88 An Achse 2 ist auf einen ausreichenden Abstand zwischen der Rad- / Reifenkombination und
dem Wärmeleitblech des Endschalldämpfers zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49530 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55054313 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 15 H2 Typ CX100.6515
Hersteller ProLine Wheels GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Juli 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Juli 2013
Haasis 00197661.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
