GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 1 von 10
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX100.7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 CX100.7016 X2/63,3 / 56,1 4/100/56,1 38 650 2065
Kennzeichnungen
KBA-Nummer 49531
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX100.7016 (s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,25 Kegel 60° 130 27
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 110 28
S05 Serien-Schraube M14x1,25 Kegel 60° 140 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Proton
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 2 von 10

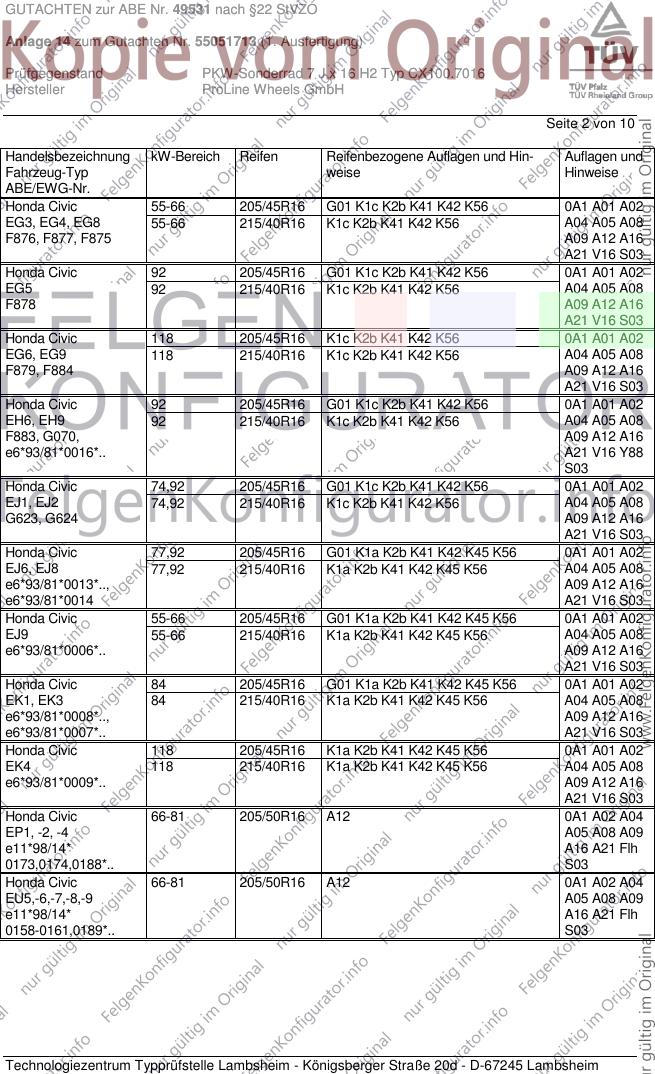

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic 55-66 205/45R16 G01 K1c K2b K41 K42 K56 0A1 A01 A02
EG3, EG4, EG8 55-66 215/40R16 K1c K2b K41 K42 K56 A04 A05 A08
F876, F877, F875 A09 A12 A16
A21 V16 S03
Honda Civic 92 205/45R16 G01 K1c K2b K41 K42 K56 0A1 A01 A02
EG5 92 215/40R16 K1c K2b K41 K42 K56 A04 A05 A08
F878 A09 A12 A16
A21 V16 S03
Honda Civic 118 205/45R16 K1c K2b K41 K42 K56 0A1 A01 A02
EG6, EG9 118 215/40R16 K1c K2b K41 K42 K56 A04 A05 A08
F879, F884 A09 A12 A16
A21 V16 S03
Honda Civic 92 205/45R16 G01 K1c K2b K41 K42 K56 0A1 A01 A02
EH6, EH9 92 215/40R16 K1c K2b K41 K42 K56 A04 A05 A08
F883, G070, A09 A12 A16
e6*93/81*0016*.. A21 V16 Y88
S03
Honda Civic 74,92 205/45R16 G01 K1c K2b K41 K42 K56 0A1 A01 A02
EJ1, EJ2 74,92 215/40R16 K1c K2b K41 K42 K56 A04 A05 A08
G623, G624 A09 A12 A16
A21 V16 S03
Honda Civic 77,92 205/45R16 G01 K1a K2b K41 K42 K45 K56 0A1 A01 A02
EJ6, EJ8 77,92 215/40R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e6*93/81*0013*.., A09 A12 A16
e6*93/81*0014 A21 V16 S03
Honda Civic 55-66 205/45R16 G01 K1a K2b K41 K42 K45 K56 0A1 A01 A02
EJ9 55-66 215/40R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e6*93/81*0006*.. A09 A12 A16
A21 V16 S03
Honda Civic 84 205/45R16 G01 K1a K2b K41 K42 K45 K56 0A1 A01 A02
EK1, EK3 84 215/40R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e6*93/81*0008*.., A09 A12 A16
e6*93/81*0007*.. A21 V16 S03
Honda Civic 118 205/45R16 K1a K2b K41 K42 K45 K56 0A1 A01 A02
EK4 118 215/40R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e6*93/81*0009*.. A09 A12 A16
A21 V16 S03
Honda Civic 66-81 205/50R16 A12 0A1 A02 A04
EP1, -2, -4 A05 A08 A09
e11*98/14* A16 A21 Flh
0173,0174,0188*.. S03
Honda Civic 66-81 205/50R16 A12 0A1 A02 A04
EU5,-6,-7,-8,-9 A05 A08 A09
e11*98/14* A16 A21 Flh
0158-0161,0189*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic 55-66 205/45R16 G01 K1a K2b K41 K42 K45 K56 0A1 A01 A02
MA8, MA9 55-66 215/40R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
G916, G917 A09 A12 A16
e11*93/81* A21 V16 S03
0018,0022*
Honda Civic 83 205/45R16 G01 K1a K2b K41 K42 K45 K56 0A1 A01 A02
MB1 83-93 215/40R16 K1a K2b K41 K42 K45 K56 T82 A04 A05 A08
G918, 93 205/45R16 K1a K2b K41 K42 K45 K56 A09 A12 A16
e11*93/81*0023*.. A21 V16 S03
Honda Civic 55-92 205/45R16 G34 K1a K2b K42 K45 0A1 A01 A02
MB2, MB3, MB4 55-92 215/40R16 K1a K2b K42 K45 A04 A05 A08
e11*96/27* A09 A12 A16
0067,0068,0069*.. A21 V16 S03
Honda Civic 63-77 205/45R16 G34 K1a K2b K42 K45 0A1 A01 A02
MB7 63-77 215/40R16 K1a K2b K42 K45 A04 A05 A08
e11*96/27*0071*.. A09 A12 A16
A21 V16 S03
Honda Civic Aerod. 55,66,84 205/45R16 G34 K1a K2b K42 K45 0A1 A01 A02
MB8, MB9 55,66,84 215/40R16 K1a K2b K42 K45 A04 A05 A08
e11*96/79*0087*.., A09 A12 A16
e11*96/79*0088*.. A21 V16 S03
Honda Civic Aerod. 85-92 205/45R16 G01 K1a K2b K42 K45 0A1 A01 A02
MC1 85-92 215/40R16 K1a K2b K42 K45 A04 A05 A08
e11*96/79*0089*.. A09 A12 A16
A21 V16 S03
Honda Civic Aerod. 74-77 205/45R16 K1a K2b K42 K45 0A1 A01 A02
MC3 74-77 215/40R16 K1a K2b K42 K45 A04 A05 A08
e11*96/79*0091*.. A09 A12 A16
A21 V16 S03
Honda Civic CRX 118 205/45R16 K1c K2b K41 K42 K56 0A1 A01 A02
EG2 118 215/40R16 K1c K2b K41 K42 K56 A04 A05 A08
G069, A09 A12 A16
e6*93/81*0017*.. A21 V16 Y88
S03
Honda Civic Coupé 118 205/45R16 K1a K2b K41 K42 K45 K56 0A1 A01 A02
EM1 118 215/40R16 K1a K2b K41 K42 K45 K56 A04 A05 A08
e6*93/81*0060*.. A09 A12 A16
A21 V16 S03
Honda Civic Coupé 88-92 205/50R16 A12 0A1 A02 A04
EM2 A05 A08 A09
e6*98/14*0080*.. A16 A21 Cpe
S03
Honda Jazz 57,61 205/45R16 A01 K1c K2b K42 K56 LK6 0A1 A02 A04
GD1,GD5,GE2,GE3 57,61 215/40R16 A01 K1c K2b K42 K56 LK6 A05 A08 A09
e6*98/14*0088,87*.., A12 A16 A21
e6*2001/116*0101*.., V16 S03
e6*2001/116*0102*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Jazz 66, 73 205/45R16 K1c K2b K3b K5b K6b 0A1 A01 A02
GE6,GG1,-2,-3,-5,-6 A04 A05 A08
e6*2007/46* A09 A12 A16
0010, 0011, 0013, A21 S03
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 205/45R16 K1c K2b K3b K5b K6b 0A1 A01 A02
GE6,GG1,-2,-3,-5,-6 A04 A05 A08
e6*2001/116* A09 A12 A16
0125, 0126, 0127, A21 S03
0128, 0131, 0132*..
Kia Sephia 59-82 205/45R16 G01 K1c K42 K56 0A1 A01 A02
FA A04 A05 A08
G485, A09 A12 A16
e13*95/54*0021*.. A21 S03
Kia Sephia, Shuma 65-84,3 205/45R16 K42 K56 0A1 A01 A02
FB 65-84,3 215/40R16 K1c K2c K42 K46 K56 A04 A05 A08
e4*96/27*0024*.., A09 A12 A16
e4*98/14*0024*.. A21 Flh Sth
- Shuma I/II, Spectra V16 S03
Rover 2..,-25,MG ZR 55-107 205/45R16 K1a K2b K42 K56 0A1 A01 A02
RF, F 55-107 215/40R16 K1a K2b K42 K56 A04 A05 A08
H224, 55-118 205/50R16 K1a K2b K42 K56 R09 A09 A12 A16
e11*93/81, A21 B03 Npf
2001/116*0016*.. V16 S03
Rover 2../4.. 55-147 205/45R16 K1a K2b K41 K42 K45 0A1 A01 A02
XW 55-147 215/40R16 K1a K2b K41 K42 K45 A04 A05 A08
F377, A09 A12 A16
e11*93/81*0030*.. A21 V16 S03
Rover 4..,-45, MG ZS 55-110 205/45R16 K1a K2b K42 0A1 A01 A02
RT, T 55-110 215/40R16 K1a K2b K42 A04 A05 A08
H093, 74-130 205/50R16 K1a K2b K42 R67 A09 A12 A16
e11*93/81*0014*.., A21 B03 V16
e11*2001/116*0014*. S03
Mini One, Cooper, -S 65-160 195/55R16 K1c K2a K2b K32 0A1 A01 A02
Mini 65-160 205/50R16 K1c K2c K32 K42 K56 A04 A05 A07
e1*2001/116* 65-160 215/45R16 K1c K2c K32 K56 A08 A09 A12
0231*08-.. 65-160 215/50R16 K1c K2c K32 K42 K56 A16 A21 Cbo
- ab MJ 2007 65-160 225/45R16 K1c K2c K32 K42 K56 Flh V16 S02
65-85 205/45R16 K1a K1b K2b
Mini One, Cooper, -S 55-160 195/55R16 K1c K2a K2b K32 0A1 A01 A02
R50, Mini 55-160 205/50R16 K1c K2c K32 K42 K56 A04 A05 A08
e1*98/14*0168*.., 55-160 215/45R16 K1c K2c K32 K56 A09 A12 A16
e1*2001/116* 55-160 215/50R16 K1c K2c K32 K42 K56 A21 Cbo Flh
0231*00-07 55-160 225/45R16 K1c K2c K32 K42 K56 V16 S04
- bis MJ 2006 55-85 205/45R16 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mini One, Cooper, -S 55-147 195/55R16 K1a K1b K2b 0A1 A01 A02
Mini-N, UKL- 55-147 205/50R16 K1c K2b K41 K42 A04 A05 A07
C,/K,/L,/B-L, -N1 55-147 215/45R16 K1c K2b K42 A08 A09 A12
e1*2001/116*0343*..; 55-147 225/45R16 K1c K2b K41 K42 A16 A21 B03
e1*2007/46* 55-90 205/45R16 K1a K1b K2b Car Cbo Cpe
0369, 0370, 0593*.. Flh V16 S05
e1*2007/46*0371*00-
09,
e24*2007/46*0023*..
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mitsubishi Carisma 66 205/45R16 K2b K42 K44 K56 K90 0A1 A01 A02
DAO 66 215/40R16 K2b K42 K44 K56 K90 A04 A05 A08
e4*93/81*0005*.., A09 A12 A16
e4*98/14*0005*.. A21 B02 V16
S03
Mitsubishi Colt 50-103 205/45R16 K1a K2b K42 K44 K56 0A1 A01 A02
CAO A04 A05 A08
G005 A09 A12 A16
A21 B02 S03
Mitsubishi Lancer SW 50-83 205/45R16 K1a K2b K42 K44 K56 0A1 A01 A02
CAOW, CAO A04 A05 A08
G230, A09 A12 A16
e1*96/79*0061*.. A21 B02 S03
Proton 300/400 55-99 205/45R16 G01 K1c K2b K42 K45 K56 0A1 A01 A02
C9.. A04 A05 A08
e11*92/53, 93/81, A09 A12 A16
98/14*0002-04*.. A21 B02 S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 6 von 10

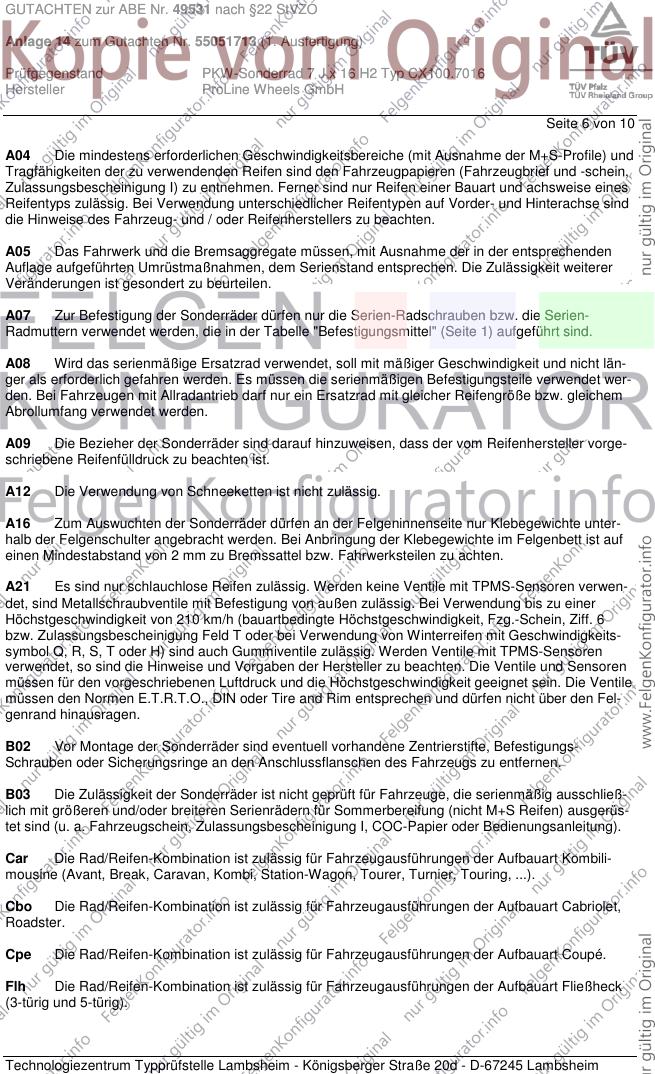

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 7 von 10
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G34 Bei Fahrzeugen mit ausschließlich 185/60R14 Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 8 von 10
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/50 R
16 ww. 205/45 R 17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 9 von 10

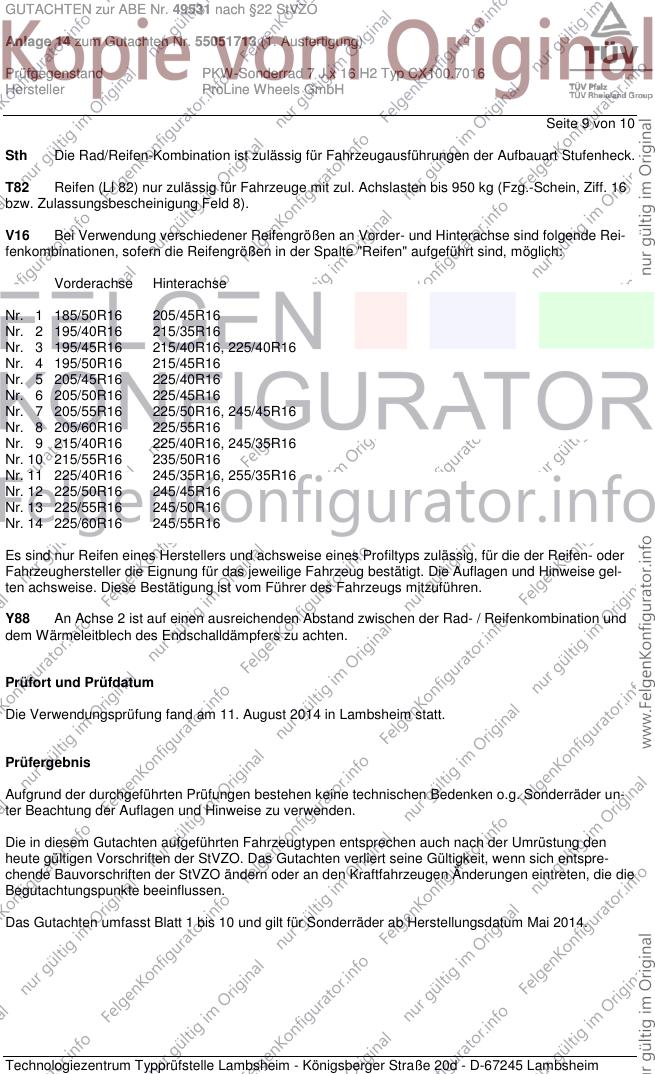

Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y88 An Achse 2 ist auf einen ausreichenden Abstand zwischen der Rad- / Reifenkombination und
dem Wärmeleitblech des Endschalldämpfers zu achten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55051713 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 10 von 10
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. August 2014
Haasis 00215543.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
