GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 1 von 9
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX200.6516
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 CX200.6516 X2 / 63,3 / 56,1 4/100/56,1 38 650 2065
Kennzeichnungen
KBA-Nummer 49989
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX200.6516 (s.o.)
Radgröße 6,5 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,25 Kegel 60° 130 27
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 110 28
S05 Serien-Schraube M14x1,25 Kegel 60° 140 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Proton
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic 55-66 205/45R16 G01 K1a K42 K56 0A1 A01 A02
EG3, EG4, EG8 A04 A05 A08
F876, F877, F875 A09 A12 A16
A21 S03
Honda Civic 92 205/45R16 G01 K1a K42 K56 0A1 A01 A02
EG5 A04 A05 A08
F878 A09 A12 A16
A21 S03
Honda Civic 118 205/45R16 K1a K42 K56 0A1 A01 A02
EG6, EG9 A04 A05 A08
F879, F884 A09 A12 A16
A21 S03
Honda Civic 92 205/45R16 G01 K1a K42 K56 0A1 A01 A02
EH6, EH9 A04 A05 A08
F883, G070, A09 A12 A16
e6*93/81*0016*.. A21 S03
Honda Civic 74,92 205/45R16 G01 K1a K42 K56 0A1 A01 A02
EJ1, EJ2 A04 A05 A08
G623, G624 A09 A12 A16
A21 S03
Honda Civic 77,92 205/45R16 A01 G01 K1a 0A1 A02 A04
EJ6, EJ8 A05 A08 A09
e6*93/81*0013*.., A12 A16 A21
e6*93/81*0014 S03
Honda Civic 55-66 205/45R16 A01 G01 K1a 0A1 A02 A04
EJ9 A05 A08 A09
e6*93/81*0006*.. A12 A16 A21
S03
Honda Civic 84 205/45R16 A01 G01 K1a 0A1 A02 A04
EK1, EK3 A05 A08 A09
e6*93/81*0008*.., A12 A16 A21
e6*93/81*0007*.. S03
Honda Civic 118 205/45R16 A01 K1a 0A1 A02 A04
EK4 A05 A08 A09
e6*93/81*0009*.. A12 A16 A21
S03
Honda Civic 66-81 205/50R16 0A1 A02 A04
EP1, -2, -4 A05 A08 A09
e11*98/14* A12 A16 A21
0173,0174,0188*.. Flh S03
Honda Civic 66-81 205/50R16 0A1 A02 A04
EU5,-6,-7,-8,-9 A05 A08 A09
e11*98/14* A12 A16 A21
0158-0161,0189*.. Flh S03
Honda Civic 55-66 205/45R16 A01 G01 K1a 0A1 A02 A04
MA8, MA9 A05 A08 A09
G916, G917 A12 A16 A21
e11*93/81* S03
0018,0022*
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Civic 83 205/45R16 A01 G01 K1a K45 0A1 A02 A04
MB1 93 205/45R16 A01 K1a K45 A05 A08 A09
G918, A12 A16 A21
e11*93/81*0023*.. S03
Honda Civic 55-92 205/45R16 A01 G01 K1a K45 0A1 A02 A04
MB2, MB3, MB4 A05 A08 A09
e11*96/27* A12 A16 A21
0067,0068,0069*.. S03
Honda Civic 63-77 205/45R16 A01 G34 K1a K45 0A1 A02 A04
MB7 A05 A08 A09
e11*96/27*0071*.. A12 A16 A21
S03
Honda Civic Aerod. 55,66,84 205/45R16 A01 G01 K1a K45 0A1 A02 A04
MB8, MB9 A05 A08 A09
e11*96/79*0087*.., A12 A16 A21
e11*96/79*0088*.. S03
Honda Civic Aerod. 85-92 205/45R16 A01 G01 K1a K45 0A1 A02 A04
MC1 A05 A08 A09
e11*96/79*0089*.. A12 A16 A21
S03
Honda Civic Aerod. 74-77 205/45R16 A01 K1a K45 0A1 A02 A04
MC3 A05 A08 A09
e11*96/79*0091*.. A12 A16 A21
S03
Honda Civic CRX 118 205/45R16 K1a K42 K56 0A1 A01 A02
EG2 A04 A05 A08
G069, A09 A12 A16
e6*93/81*0017*.. A21 S03
Honda Civic Coupé 118 205/45R16 A01 K1a 0A1 A02 A04
EM1 A05 A08 A09
e6*93/81*0060*.. A12 A16 A21
S03
Honda Civic Coupé 88-92 205/50R16 0A1 A02 A04
EM2 A05 A08 A09
e6*98/14*0080*.. A12 A16 A21
Cpe S03
Honda Jazz 57,61 205/45R16 A01 K1c 0A1 A02 A04
GD1,GD5,GE2,GE3 57,61 215/40R16 A01 K1c K2b K42 K56 R70 A05 A08 A09
e6*98/14*0088,87*.., A12 A16 A21
e6*2001/116*0101*.., S03
e6*2001/116*0102*..
Honda Jazz 66, 73 205/45R16 K1c K2b K3b K5a K6a 0A1 A01 A02
GE6,GG1,-2,-3,-5,-6 A04 A05 A08
e6*2007/46* A09 A12 A16
0010, 0011, 0013, A21 S03
0014, 0015,0016*..
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Honda Jazz 66, 73 205/45R16 K1c K2b K3b K5a K6a 0A1 A01 A02
GE6,GG1,-2,-3,-5,-6 A04 A05 A08
e6*2001/116* A09 A12 A16
0125, 0126, 0127, A21 S03
0128, 0131, 0132*..
Kia Sephia 59-82 205/45R16 G01 K1c K42 K56 0A1 A01 A02
FA A04 A05 A08
G485, A09 A12 A16
e13*95/54*0021*.. A21 S03
Kia Sephia, Shuma 65-85 205/45R16 A01 K42 0A1 A01 A02
FB A04 A05 A08
e4*96/27*0024*.., A09 A12 A16
e4*98/14*0024*.. A21 Flh Sth
- Shuma I/II, Spectra S03
Rover 2..,-25,MG ZR 55-107 205/45R16 K42 K56 0A1 A01 A02
RF, F 55-118 205/50R16 K42 K56 R09 A04 A05 A08
H224, A09 A12 A16
e11*93/81, A21 B03 Npf
2001/116*0016*.. S03
Rover 4..,-45, MG ZS 55-110 205/45R16 A01 K42 K46 K56 0A1 A02 A04
RT, T 74-130 205/50R16 A01 K42 K46 K56 R09 A05 A08 A09
H093, A12 A16 A21
e11*93/81*0014*.., B03 S03
e11*2001/116*0014*.
Mini One, Cooper, -S 65-160 195/55R16 0A1 A02 A04
Mini 65-160 205/45R16 A01 K1a K2b A05 A07 A08
e1*2001/116* 65-160 205/50R16 A01 K1a K1b K2b K32 A09 A12 A16
0231*08-.. A21 Cbo Flh
- ab MJ 2007 V16 S02
Mini One, Cooper, -S 55-147 195/55R16 K2b 0A1 A01 A02
Mini-N, UKL- 55-147 205/50R16 K1a K1b K2b A04 A05 A07
C,/K,/L,/B-L, -N1 55-90 205/45R16 K2b A08 A09 A12
e1*2001/116*0343*..; A16 A21 B03
e1*2007/46* Car Cbo Cpe
0369, 0370, 0593*.. Flh V16 S05
e1*2007/46*0371*00-
09,
e24*2007/46*0023*..
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-160 195/55R16 0A1 A02 A04
R50, Mini 55-160 205/45R16 A01 K1a K2b A05 A08 A09
e1*98/14*0168*.., 55-160 205/50R16 A01 K1a K1b K2b K32 A12 A16 A21
e1*2001/116* Cbo Flh V16
0231*00-07 S04
- bis MJ 2006
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mitsubishi Carisma 66 205/45R16 K42 K56 0A1 A01 A02
DAO A04 A05 A08
e4*93/81*0005*.., A09 A12 A16
e4*98/14*0005*.. A21 B02 B03
S03
Mitsubishi Colt 50-103 205/45R16 K1a K2b K42 K44 K56 0A1 A01 A02
CAO A04 A05 A08
G005 A09 A12 A16
A21 B02 S03
Mitsubishi Lancer SW 50-83 205/45R16 K1a K2b K42 K44 K56 0A1 A01 A02
CAOW, CAO A04 A05 A08
G230, A09 A12 A16
e1*96/79*0061*.. A21 B02 S03
Proton 300/400 55-99 205/45R16 G01 K1c K2b K42 K45 K56 0A1 A01 A02
C9.. A04 A05 A08
e11*92/53, 93/81, A09 A12 A16
98/14*0002-04*.. A21 B02 S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 6 von 9
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G34 Bei Fahrzeugen mit ausschließlich 185/60R14 Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH
Seite 7 von 9
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH

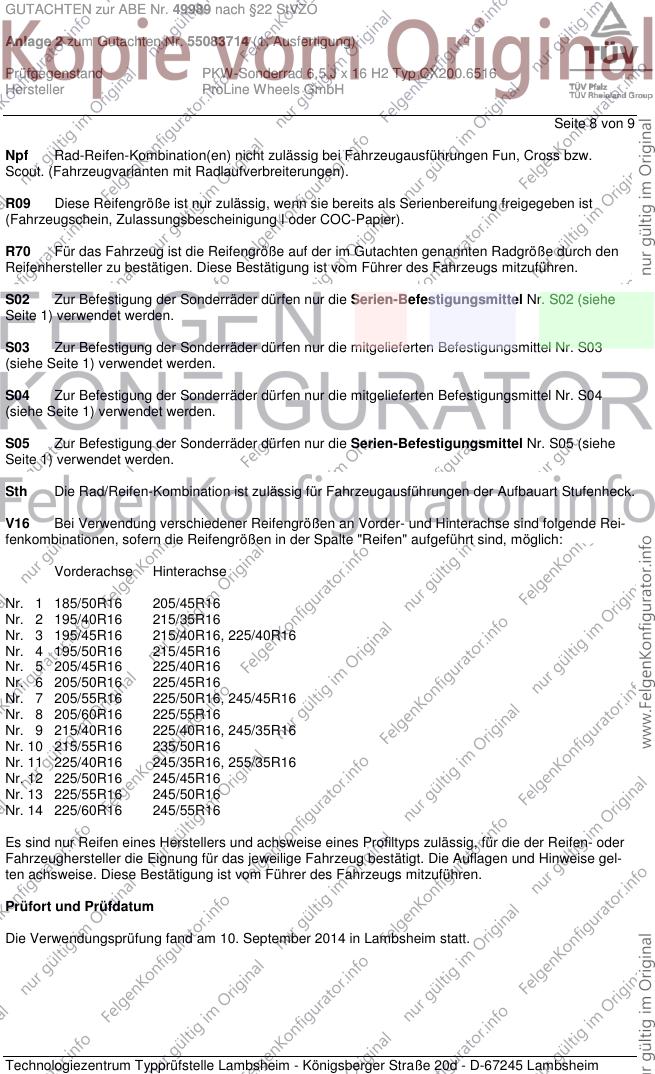

Seite 8 von 9
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. September 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49989 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55083714 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ CX200.6516
Hersteller ProLine Wheels GmbH

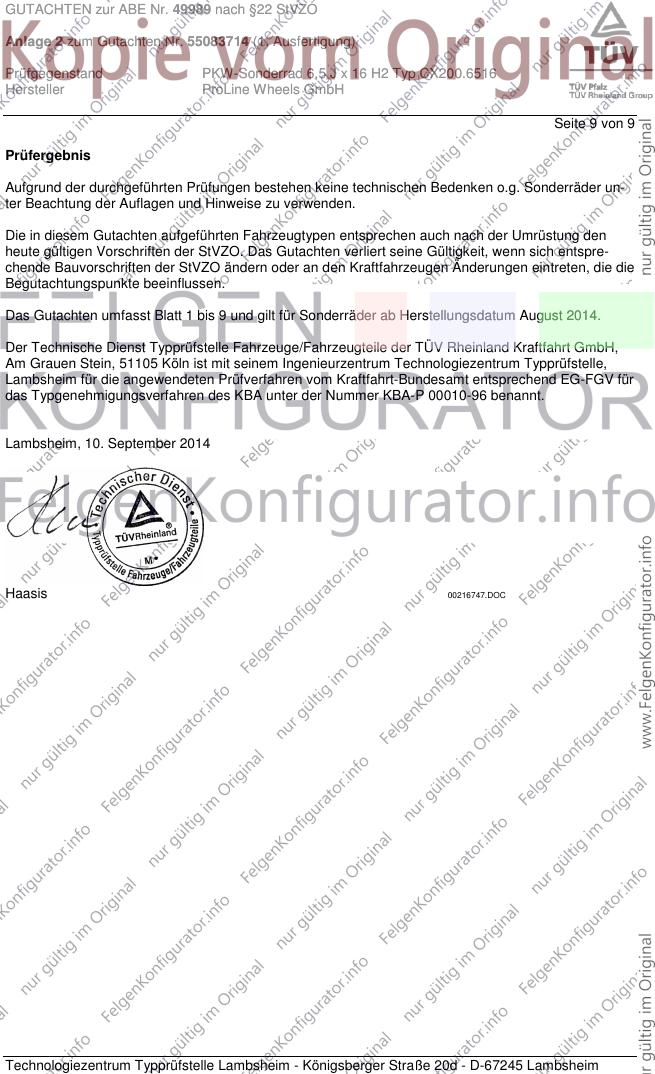

Seite 9 von 9
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum August 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. September 2014
Haasis 00216747.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
