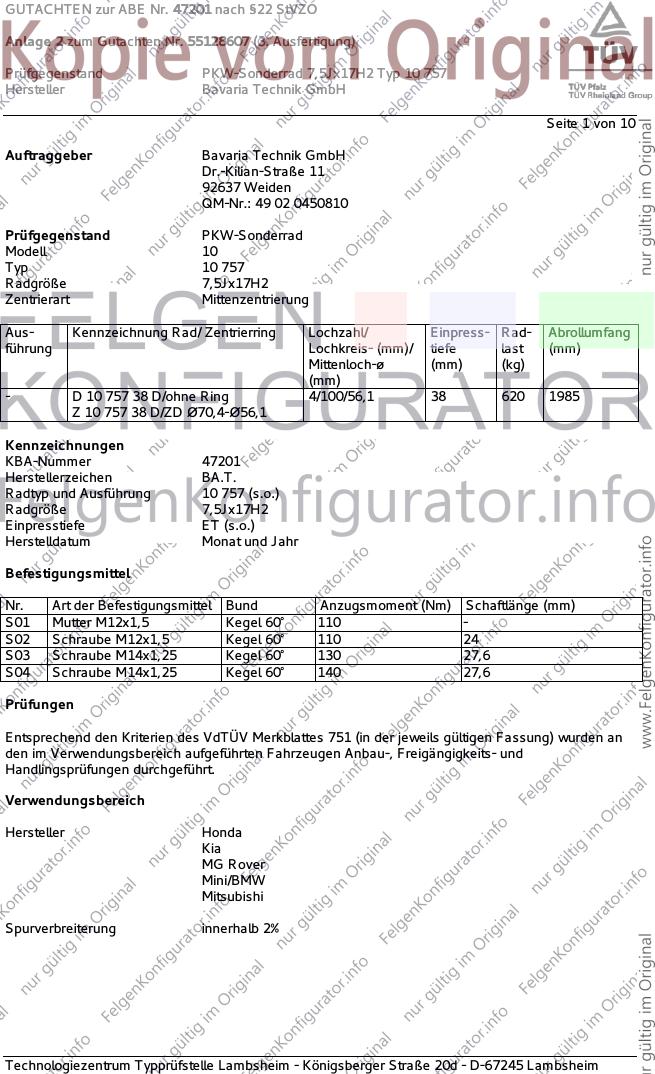

GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 1 von 10
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 10
Typ 10 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- D 10 757 38 D/ohne Ring 4/100/56,1 38 620 1985
Z 10 757 38 D/ZD Ø70,4-Ø56,1
Kennzeichnungen
KBA-Nummer 47201
Herstellerzeichen BA.T.
Radtyp und Ausführung 10 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M14x1,25 Kegel 60° 130 27,6
S04 Schraube M14x1,25 Kegel 60° 140 27,6
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Kia
MG Rover
Mini/BMW
Mitsubishi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Accord 65,74 205/40R17 K1a K2b K42 K44 T80 T81 T84 A01 A02 A04
AC, AD A05 A08 A09
D301, D300 A12 A15 A21
S01
Honda Accord 65-101 205/40R17 K1a K2b K42 K44 T80 T81 T84 A01 A02 A04
CA4, CA5 A05 A08 A09
D990, A12 A15 A21
D991, /1 S01
Honda Civic 55-66 205/40R17 G01 K1c K2c K41 K42 K46 K56 A01 A02 A04
EG3, EG4, EG8 55-66 215/35R17 K1c K2c K41 K42 K46 K56 A05 A08 A09
F876, F877, F875 A12 A15 A21
S01
Honda Civic 92 205/40R17 G01 K1c K2c K41 K42 K46 K56 A01 A02 A04
EG5 92 215/35R17 K1c K2c K41 K42 K46 K56 A05 A08 A09
F878 A12 A15 A21
S01
Honda Civic 118 205/40R17 K1c K2c K41 K42 K46 K56 A01 A02 A04
EG6, EG9 118 215/35R17 K1c K2c K41 K42 K46 K56 A05 A08 A09
F879, F884 A12 A15 A21
S01
Honda Civic 92 205/40R17 G01 K1c K2c K41 K42 K46 K56 A01 A02 A04
EH6, EH9 92 215/35R17 K1c K2c K41 K42 K46 K56 A05 A08 A09
F883, G070, A12 A15 A21
e6*93/81*0016*.. S01
Honda Civic 74,92 205/40R17 G01 K1c K2c K41 K42 K46 K56 A01 A02 A04
EJ1, EJ2 74,92 215/35R17 K1c K2c K41 K42 K46 K56 A05 A08 A09
G623, G624 A12 A15 A21
S01
Honda Civic 77,92 205/40R17 G01 K1c K2b K41 K42 K46 K56 A01 A02 A04
EJ6, EJ8 77,92 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
e6*93/81*0013*.., A12 A15 A21
e6*93/81*0014 S01
Honda Civic 55-66 205/40R17 G01 K1c K2b K41 K42 K46 K56 A01 A02 A04
EJ9 55-66 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
e6*93/81*0006*.. A12 A15 A21
S01
Honda Civic 84 205/40R17 G01 K1c K2b K41 K42 K46 K56 A01 A02 A04
EK1, EK3 84 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
e6*93/81*0008*.., A12 A15 A21
e6*93/81*0007*.. S01
Honda Civic 118 205/40R17 K1c K2b K41 K42 K46 K56 A01 A02 A04
EK4 118 215/35R17 K1c K2b K41 K42 K45 K46 K56 T79 A05 A08 A09
e6*93/81*0009*.. A12 A15 A21
S01
Honda Civic 66-81 205/45R17 A02 A04 A05
EP1, -2, -4 66-81 215/40R17 A01 K2b K42 K90 A08 A09 A12
e11*98/14* 66-81 215/45R17 A01 G01 K2b K42 K90 A15 A21 Flh
0173,0174,0188*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Civic 66-81 205/45R17 A02 A04 A05
EU5,-6,-7,-8,-9 66-81 215/40R17 A01 K1a K2b K42 K90 A08 A09 A12
e11*98/14* 66-81 215/45R17 A01 G01 K1a K2b K42 K90 A15 A21 Flh
0158-0161,0189*.. S01
Honda Civic 55-66 205/40R17 G01 K1c K2b K41 K42 K46 K56 A01 A02 A04
MA8, MA9 55-66 215/35R17 K1c K2b K41 K42 K45 K46 K56 A05 A08 A09
G916, G917 A12 A15 A21
e11*93/81* S01
0018,0022*
Honda Civic 83 205/40R17 G01 K1c K41 K42 K46 K56 A01 A02 A04
MB1 83-93 215/35R17 K1c K41 K42 K45 K46 K56 T79 A05 A08 A09
G918, 93 205/40R17 K1c K41 K42 K46 K56 A12 A15 A21
e11*93/81*0023*.. K2b S01
Honda Civic CRX 118 205/40R17 K1c K2c K41 K42 K46 K56 A01 A02 A04
EG2 118 215/35R17 K1c K2c K41 K42 K46 K56 A05 A08 A09
G069, A12 A15 A21
e6*93/81*0017*.. Y88 S01
Honda Civic Coupé 118 205/40R17 K1c K2b K41 K42 K45 K46 K56 A01 A02 A04
EM1 118 215/35R17 K1c K2b K41 K42 K45 K46 K56 T79 A05 A08 A09
e6*93/81*0060*.. A12 A15 A21
S01
Honda Civic Coupé 88-92 205/45R17 A02 A04 A05
EM2 88-92 215/40R17 A01 K2b K42 K90 A08 A09 A12
e6*98/14*0080*.. A15 A21 Cpe
S01
Honda Concerto 66-90 205/40R17 K1a K2b K42 A01 A02 A04
HW A05 A08 A09
F340 A12 A15 A21
S01
Honda Jazz 57,61 205/40R17 G01 K1c K2b A01 A02 A04
GD1,GD5,GE2,GE3 57,61 215/35R17 K1c K2b K44 A05 A08 A09
e6*98/14*0088,87*.., A12 A15 A21
e6*2001/116*0101*.., K42 K56 LK6
e6*2001/116*0102*.. S01
Honda Jazz 66, 73 205/40R17 K1c K2b K3b K5b K6b A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 205/45R17 K1c K2b K3b K5b K6b A05 A08 A09
e6*2007/46* A12 A15 A21
0010, 0011, 0013, S01
0014, 0015,0016*..
- ab MJ 2011
Honda Jazz 66, 73 205/40R17 K1c K2b K3b K5b K6b A01 A02 A04
GE6,GG1,-2,-3,-5,-6 66, 73 205/45R17 K1c K2b K3b K5b K6b A05 A08 A09
e6*2001/116* A12 A15 A21
0125, 0126, 0127, S01
0128, 0131, 0132*..
Honda Prelude 74-77 205/40R17 K1a K2b K42 K44 T80 T81 T84 A01 A02 A04
AB A05 A08 A09
C932 A12 A15 A21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda Prelude 101 205/40R17 K1a K2b K42 K44 A01 A02 A04
BA2 A05 A08 A09
D993 A12 A15 A21
S01
Honda Prelude 80-110 205/40R17 K1a K2b K42 K44 A01 A02 A04
BA4 A05 A08 A09
E605 A12 A15 A21
S01
Kia Sephia 59-82 205/40R17 G01 K1a K2b K42 K46 K56 A01 A02 A04
FA A05 A08 A09
G485, A12 A15 A21
e13*95/54*0021*.. B25 S01
Rover 2..,-25,MG ZR 55-107 205/40R17 G09 K1a K2b K42 K56 T80 T81 A01 A02 A04
RF, F 55-107 215/35R17 K1c K2c K42 K56 T79 T83 A05 A08 A09
H224, 55-107 225/35R17 K1c K2c K42 K56 A12 A15 A21
e11*93/81, 55-118 205/45R17 K1a K2b K42 K56 R09 Npf V17 S01
2001/116*0016*..
Rover 2../4.. 55-147 205/40R17 K1c K2c K42 K46 K56 A01 A02 A04
XW A05 A08 A09
F377, A12 A15 A21
e11*93/81*0030*.. S01
Rover 4..,-45, MG ZS 55-110 205/40R17 K42 K46 K56 T80 T81 T84 A01 A02 A04
RT, T 74-130 205/45R17 K41 K42 K46 K56 R67 A05 A08 A09
H093, A12 A15 A21
e11*93/81*0014*.., K1c K2c S01
e11*2001/116*0014*.
Mini One, Cooper, -S 65-160 205/45R17 K1c K2a K2b K32 A01 A02 A04
Mini 65-160 215/40R17 K1c K2c K32 K42 K56 A05 A08 A09
e1*2001/116* 65-160 215/45R17 K1c K2c K32 K42 K56 A12 A15 A21
0231*08-.. 65-160 235/40R17 K1c K2c K32 K41 K42 K56 R70 Cbo Flh V17
- ab MJ 2007 65-85 205/40R17 K1c K2c S03
65-85 225/35R17 K1c K2c K32 K42 K56
Mini One, Cooper, -S 55-155 205/45R17 K1a K1b K2b A01 A02 A04
Mini-N, UKL- 55-155 215/40R17 K1c K2b K42 A05 A08 A09
C,/K,/L,/B-L 55-155 215/45R17 K1c K2b K42 A12 A15 A21
e1*2001/116*0343*..; 55-90 205/40R17 K1a K1b K2b T80 T81 Car Cbo Cpe
e1*2007/46* 55-90 225/35R17 K1c K2a K2b K42 Flh V17 S04
0369-0371,0593*..
- Mini/Clubman/Cabrio
- Coupè/Roadster
Mini One, Cooper, -S 55-160 205/45R17 K1c K2a K2b K32 A01 A02 A04
R50, Mini 55-160 215/40R17 K1c K2c K32 K42 K56 A05 A08 A09
e1*98/14*0168*.., 55-160 215/45R17 K1c K2c K32 K42 K56 A12 A15 A21
e1*2001/116* 55-160 235/40R17 K1c K2c K32 K41 K42 K56 R70 Cbo Flh V17
0231*00-07 55-85 205/40R17 K1c K2c S02
- bis MJ 2006 55-85 225/35R17 K1c K2c K32 K42 K56
Mitsubishi Carisma 66 205/40R17 K42 K56 K90 T80 T81 T84 A01 A02 A04
DAO A05 A08 A09
e4*93/81*0005*.., A12 A15 A21
e4*98/14*0005*.. B02 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mitsubishi Colt 50-103 205/40R17 K1c K2c K42 K44 K56 A01 A02 A04
CAO A05 A08 A09
G005 A12 A15 A21
B02 S01
Mitsubishi Lancer SW 50-83 205/40R17 K1c K2c K42 K44 K56 T80 T81 T84 A01 A02 A04
CAOW, CAO A05 A08 A09
G230, A12 A15 A21
e1*96/79*0061*.. B02 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 6 von 10
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G09 Ist die Reifengröße 175/70R14, 185/65R14, 195/55R15 oder 205/45R16 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH

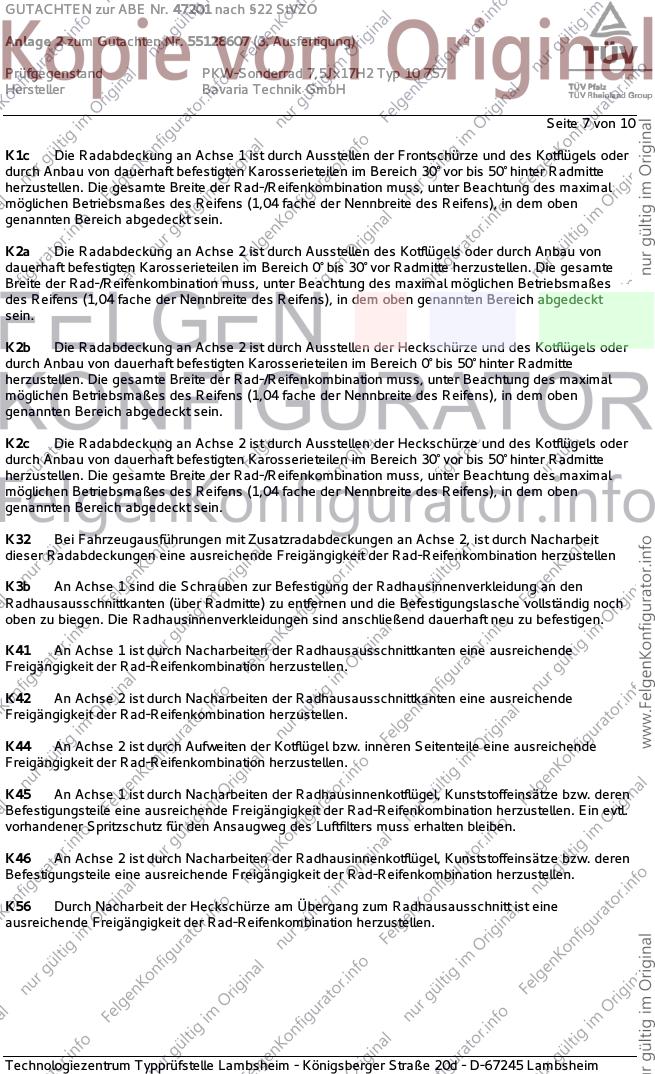

Seite 7 von 10
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 8 von 10
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/50 R
16 ww. 205/45 R 17 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 9 von 10
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y88 An Achse 2 ist auf einen ausreichenden Abstand zwischen der Rad- / Reifenkombination und
dem Wärmeleitblech des Endschalldämpfers zu achten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Mai 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55128607 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Mai 2012
Laux 00180977.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
